Термодатчика: типы, принцип работы, диапазон температур

Содержание

Датчик температуры, (T811), 2м

Устройство не предназначено для бытового применения.

Датчики температуры (T811) предназначены для измерения температуры воздуха в помещении без возможности попадания воды на корпус датчика. Датчики выполнены в виде платы, установленной в пластиковом корпусе с прорезями.

Датчики температуры подключаются к устройствам UniPing v3, NetPing 2/PWR-220 v3/ETH, NetPing 2/PWR-220 v2/SMS, NetPing 2/PWR-220 v4/SMS, NetPing 2/PWR-220 v12/ETH, NetPing 2/PWR-220 v13/GSM3G. Информация о подключении датчиков температуры (T811) находится в документах «Руководство пользователя» на соответствующие устройства NetPing, к которым они подключаются. Информация о конфигурировании датчиков температуры (T811) находится в документах «Описание встроенного ПО» на соответствующие устройства NetPing, к которым они подключаются.

Все датчики температуры подключаются параллельно друг другу, на одни и те же контакты.

 На корпусе каждого термодатчика указана модель датчика. Перед использованием датчика температуры необходимо установить адрес термодатчика самостоятельно. Адрес датчика температуры устанавливается путем извлечения платы термодатчика из корпуса и установкой в определенное положение механических переключателей (джамперов) при помощи отвертки, входящей в комплект устройства NetPing, или вручную:

К одному устройству NetPing среди подключенных датчиков температуры не должно быть термодатчиков с одинаковыми адресами!

К одному устройству NetPing можно подключить до восьми датчиков температуры (T811) со шлейфами максимальной длины до 10 метров для каждого датчика в отдельности. Используется топология «звезда» с устройством в центре и «лучами» по 10 метров к датчикам температуры.

Шлейф датчика температуры представляет собой четыре провода, передающих в цифровом виде информацию о температуре.

Неразрывно связанный с датчиком шлейф имеет длину 2 метра. При необходимости можно удлинить шлейф термодатчика при помощи включенных друг в друга удлинителей шлейфа датчика RC, 4 м.

Датчик выполнен на основе однокристального датчика температуры TCN75A.

Цветовая маркировка шлейфа датчика:

  • Желтый — SC
  • Зеленый — SD
  • Красный — +5В
  • Черный — GND

Датчик теплого пола - инструкция по укладке термодатчика для теплого пола

Если вы собрались установить теплый пол своими руками, то получить всю необходимую информацию о термодатчиках нужно в первую очередь.

Термодатчик является обязательным элементом для оптимальной работы электрического теплого пола. Помимо контроля температуры, он позволяет уменьшить расходы на электроэнергию.

Описание изделия

На рисунке наглядно показано расположение датчика теплого электрического пола

Датчик теплого пола – это медный провод, защищенный специальной колбой, который определяет температуру воздуха или пола, далее передает эти данные терморегулятору.

Плюсом можно назвать то, что длину провода можно регулировать - возможно и уменьшение провода, и его наращивание максимум до 50 метров.

При увеличении температуры пола сопротивление датчика становится меньше. Терморегулятор, получив информацию от термодатчика, начинает реагировать и либо включает, либо отключает теплый пол, учитывая заданную температуру. Поддержание определенной температуры происходит следующим образом: когда достигается нужная уставка, система отключается, и как только происходит понижение на полградуса, снова начинает работать подогрев.

В случае поломки датчика, его следует полностью заменить. Главное, чтобы процесс замены происходил без ошибок, в противном случае реагирование системы на понижение температуры ухудшается, и интервал до включения пола может достигать 5 градусов.

Выбор датчика

Выбирая датчик теплого пола, который может продаваться отдельно или в комплекте с терморегулятором, стоит учитывать некоторые факторы:

  1. Тип датчика.
    Необходимо выбирать датчик именно для теплого пола. Существуют и другие виды, на показания которых сильно влияют сквозняки и прямые солнечные лучи. В итоге прибор будет фиксировать температуру воздуха, а не пола. Существуют варианты измерения и того, и другого;
  2. Способ установки.

Различают всего несколько видов датчиков:

  • Датчик-ограничитель в основном работает на максимальную или минимальную температуру, то есть не дает поверхности остывать или нагреваться до определенного уровня. Он обычно используется при установке кабельного электрического теплого пола. Датчик-ограничитель устанавливается в изоляционную трубу.
  • Датчики с термостатами бывают обычные и с возможностью программирования и продаются вместе с системой напольного обогрева.

Многие считают, что устанавливать терморегулятор и датчик теплого совсем не обязательно. Но к сожалению, при отсутствии таких устройств невозможно будет контролировать уровень нагрева. К тому же длительная работа напольного обогрева ведет к перерасходу электроэнергии.

Кроме этого, существует ряд напольных покрытий, которые не переносят перегрева. Например, температура ковролина и ламината не должна превышать 30 °C. Иначе материал деформируется и начнет выделять вредные для здоровья человека вещества.

График наглядно иллюстрирующий работу теплого пола. Как только температура пола падает до уставки, датчик дает сигнал терморегулятору, который включает обогрев. Дойдя до верхней уставки температуры, цепочка датчик-терморегулятор-теплый пол срабатывает вновь и обогрев отключается

Важным моментом является то, что производители системы «теплый пол» не предоставляют гарантию на свою продукцию в случае, если не будут использоваться термодатчик и регулятор температуры.

Как установить?

Датчик температуры монтируется рядом с терморегулятором на расстоянии 50 см от ближайшей стены. Он фиксирует изменения температуры, подает сигнал терморегулятору, а тот уже корректирует температуру напольного обогрева. Поэтому очень важно правильно установить и подключить датчик, ведь от него ведется все цепочка дальнейших действий устройства.

Монтаж термодатчика зависит от типа напольного покрытия.

Схема монтажа датчика и терморегулятора

Датчик под линолеум, паркет, ламинат или ковролин представляет собой маленький цилиндр, который крепится к концу кабеля. Он укладывается в гофротрубку с заглушкой на конце, которая закрепляется в полу.

Датчики под твердые покрытия, например, под плитку, защищены специальной гелевой оболочкой. Она смягчает механические удары.

Датчик может прокладываться в штробе или по поверхности пола, укладывается он строго между нагревательными жилами кабелей теплого пола

Датчик для теплого пола должен быть установлен между греющих жил. Зафиксировать его можно монтажной лентой. Помещается он в гофру и герметизируется. Один конец должен быть около греющей жилы, а другой направлен к терморегулятору. После чего можно переходить к подключению.

Как подключить?

Есть два способа подключить теплый пол:

  1. Прямой. Объединяются термостат и греющий кабель.
  2. С использованием распаечной коробки. Кабель проходит до этой коробки, а потом к греющему контуру.

В электрощиток устанавливаются автовыключатели, а к стене крепится распределительная коробка, к которой подводятся провода от щитка. От коробки прокладывается штроба до самого пола, в ней и будут расположены две трубки: в одной – линия нагревательного кабеля, в другой – термодатчик. После этого можно протестировать всю систему, путем замера сопротивления. Если система работает исправно, укладывается напольное покрытие либо стяжка.

Схема подключения теплого пола через распределительную коробку

Главная причина выхода из строя системы «теплый пол» – поломка терморегулятора. Для диагностики необходимо измерить сопротивление меду жилами кабеля. Точное значение сопротивления указано в инструкции к термостату, но обычно оно находится в диапазоне 5-30 кОм. Если значения сопротивления сильно отличаются от паспортных, то терморегулятор нет смысла ремонтировать и лучше его полностью заменить. Для этого нужно записать модель и обратиться в специализированную организацию по продаже и ремонту подобных изделий.

Желательно, чтобы датчик и терморегулятор были одного производителя. Самостоятельная замена возможна, только если датчик температуры можно извлечь. Если он встроен «намертво», то придется прибегнуть к помощи специалистов.

Не стоит забывать, что работа с датчиком теплого пола подразумевает соблюдение техники безопасности. Прежде чем приступить к установке и подключению датчика и регулятора температуры, квартиру следует обесточить. Помимо этого, нужно знать элементарные основы электротехники. Если нет уверенности в своих силах, лучше доверить такое важное дело профессионалу. Оставляйте комментарии к статье, делитесь своим опытом.

Материалы По Теме:

Чайник Qcooker Electric Kettle без термодатчика (бежевый)

Чайник Xiaomi Qcooker Electric Kettle без термодатчика (QS-1702) (бежевый)

Зарядитесь энергией!

Жизнь в большом городе накладывает свои ограничения, и зачастую ради дел приходится отказаться от обеда или завтрака. Однако чтобы правильно начать свой день и зарядиться энергией достаточно всего лишь выпить чашку чего-нибудь горячего.

Возвращает в старые добрые времена

Новый чайник O'Cooker приносит в современную жизнь эстетику и красоту былых времён с ее матовыми цветами, хромированными кнопками и округлыми линиями корпуса. Его дизайн полон чистоты и цвета, возвращающих приятные воспоминания.

Классические формы с современными элементами

Расположенный на корпусе чайника круглый термометр напоминает измерительные приборы в старых автомобилях, и подобно им, он также производит впечатление высокой прочности и надёжности. Термометр в режиме реального времени показывает температуру воды: 70°C подходит для приготовления сухого молока, 85°C - отличная температура для чая, 100°C - безопасная температура для обработки питьевой воды.

Корпус из безопасной нержавеющей стали

Корпус чайника полностью выполнен из безопасной для продуктов нержавеющей стали сорта AISI 304, не боящейся высоких температур и легко поддающейся чистке. Кроме того, нержавеющая сталь не издает неприятного запаха и длительное время сохраняет свои свойства.

Поверхность, за которой легко ухаживать

Чтобы изготовить внутреннюю капсулу чайника, нержавеющая сталь AISI 304 подвергается резке, формовке, штамповке и прочим технологиям обработки. Получившаяся капсула отличается превосходной устойчивостью к коррозии и химическому воздействию. За ней легко ухаживать, и она прослужит вам долгие годы.

Согреет воду и защитит от бактерий

Английский контроллер температуры STRIX был многократно испытан на долговечность и устойчивость к высокому напряжению. Его высокая точность работы обеспечит Вас горячей и полностью безопасной водой.

Мощность 1800 Вт

Для быстрого нагрева

Высокая мощность позволяет быстро нагревать воду - достаточно всего 4-5 минут, чтобы вскипятить сразу 1.7 л. Несмотря на свой ретро-дизайн, чайник O'Cooker по производительности может оставить далеко позади многие современные приборы.

Объема 1.7 л хватит надолго

Если не хочется постоянно доливать воду и заново ставить чайник, большой объем позволяет сразу вскипятить воды для всей семьи, чтобы  все остались довольны.

Всего одна кнопка - проще не бывает

На чайнике и подставке нет сложного пульта управления со множеством кнопок и переключателей. Достаточно залить воды, нажать на единственную кнопку, и через пару минут можно будет заварить себе чай или кофе. Простая конструкция без лишних деталей.

Поворот на 360°

Размещение в любом удобном месте

Подставка для чайника позволяет свободно поворачивать и ставить его в любом удобном месте, а сама поставка не скользит по поверхности благодаря трем силиконовым ножкам.

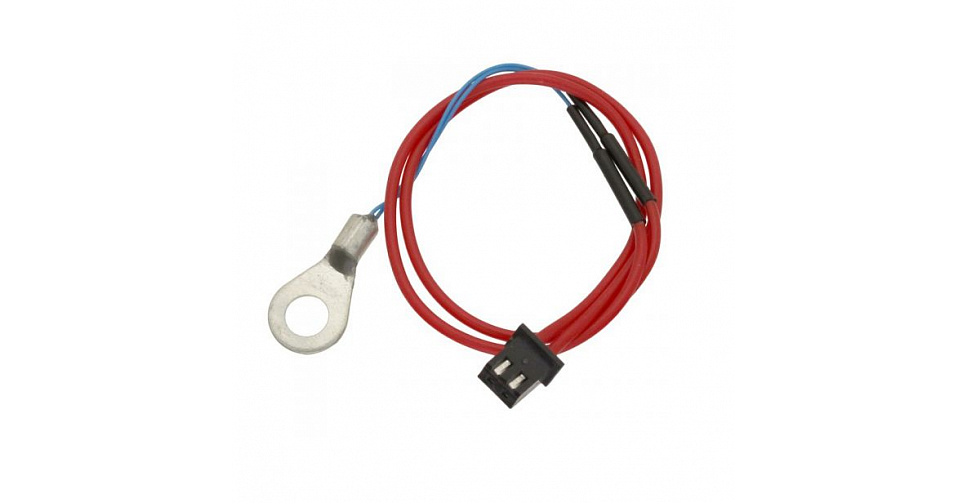

Выход из строя термодатчика бытового холодильника

 Поломка крупной бытовой техники может быть серьезным материальным потрясением для кошелька. Ведь часто сломанная деталь требует замены и не всегда цена нового изделия может устроить владельцев. Поэтому, при поломке бытовой техники, нужно с особым вниманием отнестись к выбору организации, которая занимается ее починкой. Только профессиональный специалист может дать дельную рекомендацию и найти оптимальное решение по устранению неполадок. Регулярное техническое обслуживание холодильников у специалиста — это гарантия, того, что техника прослужит дольше.
Доверять профессионалам – получить качественный результат по ремонту оборудования!
Очень часто бывает достаточно беглого осмотра, и мастер уже сможет сказать, какой холодильник имеет недостаток. Иногда бывает достаточно устранить поломку на месте, а в некоторых случаях необходимо отправлять холодильник в мастерскую для замены детали.
Когда выходит из строя термодатчик в холодильнике, не стоит пытаться самостоятельно начать починку, так как можно только усугубить проблему. Датчик температуры при поломке часто бывает необходимо заменить на новую деталь. В этом случае нужно обратиться в сервисный центр по ремонту холодильников в спб, где опытные мастера смогут заказать деталь и в оперативный срок произведут замену.

Какую функцию выполняет датчик температур?

Датчик температур обеспечивает регистрацию температурных изменений в холодильном отделении. Затем эта информацию поступает к компрессору. Мотор начинает работать более активно или же наоборот замедляет свою деятельность. Термодатчик имеет непростое устройство, поэтому любые типы поломок требуют рук специалиста, хорошо разбирающегося в холодильном оборудовании. Датчик температур позволяет регулировать работу компрессора, чтобы увеличить или снизить температуру в отделении холодильника.
При необходимости замены, датчик не потребует серьезных материальных затрат. Это комплектующее можно, как приобрести в магазине, так и заказать через фирму. А установка, которая может потребовать некоторых усилий должна производиться только профессионалом. Лучше всего обратиться в компанию, оказывающую ремонт холодильников на дому по недорогой цене в вашем городе.

Своевременный ремонт —  это гарантия долгой службы холодильника.

Чем дольше эта проблема не решена, тем печальней последствия. Ведь при поломке компрессор начинает получать ошибочные данные и работать усиленно, а температура может быть и так низкая. Или снижать активность своей работы при высокой температуре. Такая путаница вредит всему оборудования и холодильник перестает функционировать в нормальном режиме.
Обычно поломка сопровождается характерными щелчками. Мастер посоветует приобрести оптимальную модель термо датчика и затем достаточно оперативно произведет замену.
Иногда путают поломки, и не профессионал ошибочно думает, что вышел из строя компрессор. В то время, как работа нарушена из-за датчика. Температура в холодильнике устанавливается не верно, портятся продукты – все это сигнал, к тому, чтобы немедленно обратиться в службу по ремонту бытовой техники. Также большим преимуществом является то, что при замене термо датчика специалистом дается гарантия. А это значит, что в случае любых проблем, возникших с новой деталью можно обратиться по гарантии в эту же фирму.
