Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый пол под ламинат не требует заливки бетонной стяжки. После монтажа высота пола остается на прежнем уровне. Система не создает дополнительной нагрузки на перекрытия. Риск короткого замыкания исключен, когда элементы подсоединены по правилам.

Этапы монтажа инфракрасного пола

Пленочный теплый пол под ламинат можно уложить самостоятельно. В комплекте поставки есть все для монтажа: нагревательные элементы, клеммы, терморегуляторы и термодатчики, кабели и лента для изоляции.

Разработка схемы

До начала монтажа вы должны представлять планировку комнаты. Нельзя размещать мебель над нагревательными элементами. Это приводит к нарушению терморегуляции комнаты, перегреву инфракрасной пленки.

• Нагревательные элементы должны покрывать 60-70% площади пола.
• Нельзя размещать элементы ближе 20-30 см к стенам и батареям.
• Раскатывайте рулоны параллельно длинной стене комнаты.
• Расстояние между листами должно быть равно 0,5 см.
• Провода не должны перекручиваться и пересекаться.

Терморегулятор должен находиться на высоте более 50 см от пола. Ведущие к полу провода можно спрятать в штробы или настенный кабель-канал. Установите термодатчик на расстоянии 50 см от стены. Желательно расположить его в прохладной зоне комнаты.

Подготовка поверхности

Укладывать инфракрасный пол под ламинат можно только на чистую и ровную поверхность. Если поверхность неровная, потребуется стяжка и грунтовка. Но если пол ровный, можно обойтись без стяжки и сразу приступить к укладке. До начала работы нужно сделать тщательную уборку, очистить пол от пыли и мусора.

Застелите пол фольгированной подложкой. Она будет отражать инфракрасные лучи и направлять вверх. Листы укладывается вплотную друг к другу и крепятся скотчем. В листах нужно подготовить пазы для монтажа элементов электроцепи.

Монтаж излучателей

Пленочные теплые полы под ламинат укладываются блестящей стороной вниз. Пленка крепится к подложке обычным скотчем. Неиспользуемые разрезы изолируются битумной лентой. Поместите ее с двух сторон разреза и зажмите. Термодатчик устанавливается по центру излучающей полосы и крепится битумной лентой.

Коммутация элементов

Для подключения используются клеммы-клипсы или клеммы-заклепки. Разместите части клеммы с двух сторон шины. Уложите кабель в подготовленный паз. Зачистите концы кабеля от изоляции на 1 см, поместите их внутрь клеммы. Надежно зафиксируйте ее плоскогубцами. Заизолируйте место соединения. Повторите для каждого из элементов.

Установка терморегулятора

Укладка пленочного теплого пола под ламинат почти завершена. Осталось подключить систему к терморегулятору. Внимательно изучите схему, подключите фазу и ноль по инструкции. Уберите провода в канал, закрепите терморегулятор на поверхности стены. Проверьте соединения и проведите пробный запуск системы.

Плюсы и минусы инфракрасного пола

Укладка инфракрасного теплого пола под ламинат позволяет наладить теплообмен в помещении. В комнатах с радиаторным отоплением теплый воздух поднимается наверх. Напольное покрытие остается холодным, а из-за циркуляции воздуха появляются сквозняки. После монтажа системы прогрев комнаты становится равномерным.

Инфракрасное излучение не пересушивает воздух. Теплый пол не выделяет вредных веществ, он безопасен для детей и аллергиков. Можно подключить пол к системе «Умный дом» и управлять его работой дистанционно. После подачи электричества покрытие быстро нагревается до нужной температуры.

Цена инфракрасного теплого пола под ламинат начинается от 200 гривен за квадратный метр. Чтобы максимально уменьшить расход электроэнергии, выбирайте полы с высоким КПД (от 90%) и устанавливайте программируемый терморегулятор.

Рекомендации по монтажу

• Сделайте выделенную линию питания для монтажа пола. Встановіть автомат, защитное устройство и УЗО.
• Ламинат не должен нагреваться выше 40°С, иначе он будет деформироваться. Для укладки выбирайте пол с мощностью 150 Вт/кв. м.
• Перед укладкой ламината накройте элементы полиэтиленовой пленкой, чтобы защитить их от влаги. Подойдет пленка с толщиной 200 микрон.
• Некоторые виды покрытия не выдерживают нагрева. Выбирайте ламинат, совместимый с нагревательными системами.

Подведем итоги

Монтаж инфракрасного теплого пола под ламинат улучшает микроклимат в комнате. Укладку покрытия можно провести самостоятельно. Не торопитесь и действуйте по инструкции, чтобы правильно уложить и подключить инфракрасный пол.



Пленочный теплый пол под ламинат: монтаж и технология укладки пошагово

26.11.2018

1 звезда2 звезды3 звезды4 звезды5 звезд

Греющий пол из инфракрасной пленки — хороший способ отопления помещения. Рассказываем, как правильно уложить его под ламинат.

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см.

Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Instagram big_remont

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

• Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
• Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
• При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку.

Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Instagram vsetepliepoli

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

• На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
• Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
• Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
• Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Instagram major19ov

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

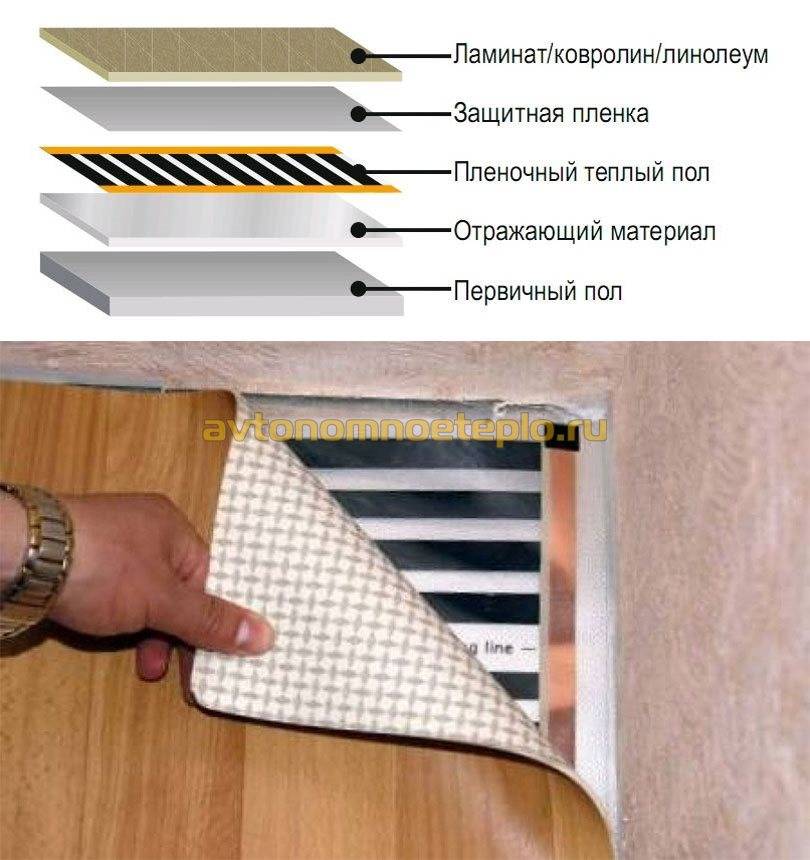

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым.  Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Instagram albastroy

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Instagram caleo_global

Шаг 3: Раскладываем пленку

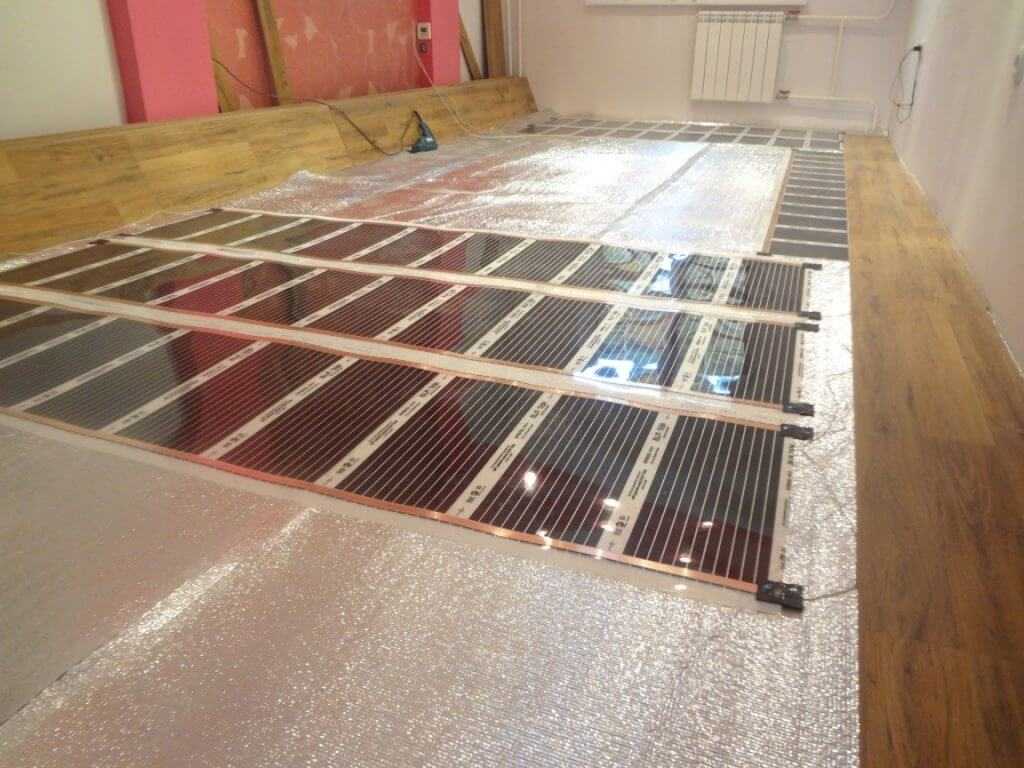

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Instagram foton_electrika_irk

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Instagram md.group.kz

Шаг 5.

Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Instagram md.group.kz

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Instagram elektromontazhplius

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Instagram elektromontazhplius

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно  изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Instagram rostov_daewoo_enertec

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

• Отопление

  Как правильно выполнить монтаж и подключение инфракрасного тёплого пола

Материал подготовила

Инна Ясиновская

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Как произвести укладку инфракрасного пленочного теплого пола под ламинат

• Необходимые материалы
• температурные ограничения
• Планирование
• расчет мощности
• Подготовительные работы
• Укладка секс фильма
• Насадки для ламината

Ламинат можно укладывать на любой вариант теплого пола. Но для достижения наибольшего КПД системы отопления необходимо выбирать самые популярные и лучшие. Именно здесь лидер берет инфракрасный теплый пол. В этом случае теплый пол выполняется равномерно, к тому же его монтаж можно очень быстро и качественно выполнить своими силами. Выбор падает в большинстве случаев на пленочные напольные покрытия, так как они не оказывают никакого негативного воздействия на здоровье человека. Стоит отметить, что нужно знать только о том, как правильно и согласно инструкции выполнить монтаж инфракрасного пола под ламинат.

Необходимые материалы

Для работы с системой теплого пола и последующим его настилом необходимо зарезервировать ламинированные материалы и оборудование, которые позволят произвести укладку всего «пирога» качественно и быстро.

Непосредственно к инфракрасному теплому полу лучше всего купить комплект комплектующих, где будет все до мелочей. В него входит сама нагревательная пленка, специальная лента, имеющая битумную основу, клипсы для соединения элементов, термостаты в необходимом количестве и датчики температуры. По инструкции все режут, делят, соединяют между собой. Главное смотреть последовательно по пунктам и не отклоняться от технологии укладки ламината.

Под нагревательные элементы следует подкладывать напольный теплоизоляционный материал. Также пригодится в работе и полиэтиленовая пленка, играющая роль гидроизоляции. В зависимости от объемов работ и условий эксплуатации теплого пола под ламинат, могут быть использованы и контакторы.

Что касается инструментов, то это набор очень простой: отвертка, плоскогубцы, кусачки, нож, молоток, тестер и т.д. Также может использоваться и специализированный инструмент, предназначенный, например, для контактного зажима инфракрасного пленочного напольного ламината.

температурные ограничения

Любой пол способен выдерживать определенные максимальные температуры. допустимая температура для классического ламината 25-26 градусов. Это связано с тем, что максимальные пределы составляют 27 градусов. Из этого следует, что он должен соответствовать определенным требованиям, предъявляемым к термостату, выставляющему температуру в зависимости от датчика температуры. При этом сам датчик находится не на поверхности в комнате, а под полом. Так что определенные ограничения на термостат должны быть установлены в соответствии с приложенной таблицей.

Могут быть участки с плохой изоляцией. Добиться комфортной температуры удается не всегда. Но к нему есть свои требования. Для межэтажных перекрытий здания без устроенного теплоизолятора при наличии деревянного покрытия толщиной 15 мм температура напольного покрытия относительно уровня температуры помещения не должна быть более 6 градусов.

Это все говорит о том, что при необходимости достижения комфортной температуры в помещении для межэтажного перекрытия (между отапливаемым) и без устройства теплоизоляционного слоя, достаточно мощности обогревателя 80-100 Вт на квадратный метр, чтобы в итоге получить 26 градусов температуры напольное покрытие.

Можно использовать теплоизолятор толщиной 20 мм. При этом рассинхронизация температуры воздуха и покрытия может достигать 8 градусов. Это обуславливает дальнейшее снижение затрат на обогрев воздуха внутри помещения.

Планирование

Предварительный монтаж Пленочного пола под ламинат, необходимо составить на бумаге схему, на которую будет производиться укладка нагревательных элементов. Если инфракрасный теплый пол используется в качестве основного источника тепла в помещении, пленка должна покрывать черновой пол в пределах от 65 до 85 процентов общей площади. Он не должен входить в помещения со встроенной мебелью, громоздкими предметами, потому что тепло не будет нагревать воздух, а будет уходить обратно. Это приведет к перегреву отдельного участка пленки под инфракрасным ламинатом.

ИК пол под ламинат можно использовать как дополнительный (комфортный) источник тепла. Тогда будет достаточно, чтобы покрыть порядка 40% всей площади помещения. Между нагревательными элементами и стеной в помещении необходимо сделать отступ от 10 до 30 см. Но нельзя допускать зазор между уложенными нагревательными лентами более 40-50 мм. Это приведет к холодным зонам на полу.

При составлении плана следует учитывать тот фактор, что пленки не должны лежать одна на другой. Допускается только на той части напольного покрытия, которая не имеет нагревательного элемента.

В зависимости от производителя и выбора конкретного варианта исполнения пола ИК-ламината, будет разной и длина секций. Их можно обрезать произвольно до необходимости рационального выделения цокольного этажа.

расчет мощности

Еще один важный этап в установке инфракрасного теплого пола под ламинат — расчет мощности обогревателя, высчитывание необходимого количества терморегуляторов, а так же проверка электрического кабеля в квартире. Не всегда последний отвечает всем тем требованиям, предъявляемым к системам теплого пола.

Допустимый ток будет отличаться от используемого кабеля и (сечения и материала). Чем больше сечение электрического провода, тем выше максимальный уровень тока. Лучше всего, если система кабелей теплого пола будет выполнена из меди, как показано в табл.

Подготовительные работы

Включает этап подготовки основания для последующего укладки инфракрасного теплого пола. Она должна быть гладкой и без дефектов. Это будет первоначально черновая стяжка (в случае серьезных погрешностей поверхности), а также заливка и финишная отделка самонивелирующими смесями. В ряде случаев достаточно будет и приготовления смеси, и распределения ее тонкими слоями, чтобы снизить уровень половых различий.

После полного высыхания слоя заливки можно приступать к устройству двух очень важных слоев – теплоизоляционного и гидроизоляционного. правда, Гидроизоляция не всегда соответствует действительности. Это необходимо только при укладке инфракрасного пола под ламинат внутри помещений, расположенных на первом этаже, а также во влажных помещениях, к числу которых можно отнести подвал.

В качестве утеплителя можно выбрать рулонные материалы (изолон) с инфракрасным излучающим полом толщиной 3 мм. Имеют высокий КПД, что позволяет экономить электроэнергию при эксплуатации системы отопления. Если качественно выполнить теплоизоляционный слой, Вам не придется тратить силы и тепло на утепление потолка соседа снизу или подвала.

На одной стороне подложки имеется светоотражающая пленка. Он используется для обогрева помещений внутри помещения, а не где-либо еще. Дополнительные свойства материала для теплоизоляции – противодействие влагопоглощению, что в некоторой степени может использоваться и как гидроизоляция.

Укладка половой пленки

Пленка ИК подпол должна быть разрезана и уложена по заранее составленному плану (схеме). Как только он будет готов, можно произвести его распределительную поверхность, после чего закрепить ее липкой лентой (скотчем). Пленка должна быть уложена на утеплитель.

Существуют определенные требования, запрещающие определенные действия при установке нагревательных элементов. Пленка не должна крепиться по периметру, . Достаточно выделить всего несколько мест, а для склейки выбрать скотч с двух клейкой стороны.

Что касается теплоизолятора, то он не должен быть основой из фольги. Монтаж инфракрасного теплого пола под ламинат должен производиться из медной ленты, проводящей ток, теплоизолятора. Укладка нагревательных элементов должна быть на длину всего помещения. Будет меньше проводов и точек подключения, если длина пленки будет максимальной. При этом продавцам теплых полов следует иметь в виду, что максимальная длина куска пленки может быть одинарной. По плану точку подключения проводов лучше всего расположить вплотную к стене или в идеале – под плинтусом или рядом с ним.

Кроме того, вы подключаете все напольные датчики к источнику питания. Перед укладкой ламината также проверяют работоспособность системы отопления, далее производят демонтаж напольного покрытия. Не лишним будет произвести замер омическим тестером сопротивления системы.

Поверх инфракрасного подогрева пола при монтаже ламината необходимо уложить гидроизоляционный слой из полиэтиленовой пленки. Нахлест каждого последующего ряда должен быть 30-40 см. Стыки между ними проклеиваются скотчем.

Советы по укладке ламината

Если вы работаете с пленочными теплыми полами, укладывая ламинат, стоит обратить внимание на некоторые тонкости, которые будут очень важны:

• Если в помещении повышенный уровень влажности, то Лучше всего отказаться не только от инфракрасного ламината, но и от пола под пленкой ламината.
• Максимальная длина пленки теплого пола — 15 м.
• Фиксация пленочного материала может осуществляться с помощью таких крепежных элементов, как шурупы или гвозди.
• Обязательно наличие грунтовой системы обогрева.
• Не допускайте изгиба напольной пленки под углом 90 градусов на участке длиной менее 50 мм.
• Инфракрасный теплый пол нельзя приближать к другим системам отопления (радиаторам, печам, каминам).
• Запрещается производить монтаж при низких температурах в помещении.
• Никакого самодеятельности быть не должно. В основном это относится к проделыванию отверстий в пленке.

Монтаж ламината Теплый пол на инфракрасный может быть выполнен различными способами, в зависимости от расположения панелей пола. Самым простым и менее затратным материалом можно считать варианты параллельного и перпендикулярного расположения панелей, по отношению к входной двери и окнам, расположенным в помещении. Особое внимание уделяется диагональному расположению ламината, так как есть существенные отличия – начало работ, проводимых от центральной части помещения к стенам, повышенный расход панелей по сравнению с другими способами.

В некоторых случаях нельзя приобретать отдельно и ламинированные компоненты пола, так как действует система «два в одном». Некоторые производители решили пойти дальше и создать однородную структуру, которую можно укладывать сразу на черновой пол и слой утеплителя. Это занимает гораздо меньше времени, а эффективность работы только увеличивается. Статья написана для https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

Как сделать укладку ламината на инфракрасный теплый пол в доме, квартире

• Что такое инфракрасный теплый пол?
• Особенности инфракрасного пленочного пола
• набор инструментов
• Дизайн
• Подготовка к установке
• Внимание к подложке
• последовательная работа
• Укладка ламината
• Советы профессионалов

Все усилия для создания в жилом районе максимального комфорта и отдыха. В первую очередь стоит подумать о качественном отоплении, где предпочтение отдается инфракрасному теплу пола. Это связано с проявлением большого количества его положительных особенностей, а также возможностью нагревать воздух в помещении от пола. Но одного пола недостаточно, так как необходимо подумать о выборе напольного покрытия. Оптимальный вариант в устройстве теплого пола с использованием инфракрасной пленки – ламинат. Но здесь очень важно знать последовательность всех работ по устройству пола под пленку ламината, чтобы получить качественный результат.

Что такое инфракрасный теплый пол?

Инфракрасный теплый пол, по сути, представляет собой поверхностный метод обогрева, который осуществляется за счет повышения температуры нагревательных элементов с помощью электричества. Инфракрасный обогреватель имеет специальные токопроводящие полоски, которые пропускают электричество и нагревают поверхность. Электричество течет по проводам и равномерно нагревает пол. Именно эта система определяет полную герметичность инфракрасного пола и его устойчивость к повышенной влажности. .

Эта конструкция оснащена термостатом. С его помощью можно самостоятельно изменять температуру в помещении и в отдельных его зонах. Инфракрасный теплый пол абсолютно безвреден для здоровья человека. Он испускает только отрицательные ионы, тем самым обеспечивая даже положительный эффект.

Еще одна особенность этого пола в том, что он прогревает все помещение. Это связано с тем, что под ним установлена ​​теплоотражающая подкладка, которая постепенно нагревает предметы, расположенные сверху. Таким образом, этот прибор будет обогревать пол, а не потолок соседей в том случае, если он установлен в квартире. Инфракрасный пол не нагревает воздух, поэтому нагрев происходит постепенно и правильно.

Кроме того, многие производители заявляют, что инфракрасные полы не сушат воздух. Это утверждение верно только в том случае, если они используются отдельно от общей системы отопления, но вместе обе системы сушат воздух и снижают уровень влажности в помещении. Хотя производители часто приводят такие преимущества, как ионизация воздуха и пользу для здоровья, это излучение все же может привести к аллергическим реакциям. Таким образом, система не является гипоаллергенной и может вызвать некоторые проблемы.

Особенности инфракрасного пленочного пола

Инфракрасный нагревательный элемент для пола представляет собой специально изготовленный пленочный материал. Такая пленка просто укладывается под напольное покрытие и не требует для своей укладки специальной цементной стяжки. Такие ее свойства позволяют значительно ускорить монтаж пленочного пола и сократить непроизводительные потери времени при строительстве. разрешено покрывать любым видом напольного покрытия, широко применяемым сегодня в общестроительных работах.

В этой ситуации в качестве «чистового» пола можно использовать традиционные покрытия, такие как ламинат, паркет или линолеум. Единственными покрытиями, которые для этого не рекомендуются, являются ковры и плитка. В случае деревянного пола нужно побеспокоиться только о том, чтобы рабочая температура нагревательного элемента не превышала 28°С.

Фольгированный пол может быть выполнен в двух различных исполнениях; по этому он делится на биметаллические нагреватели и карбоновые пленочные.

Высокотемпературный пол с биметаллическим утеплителем обычно состоит из двух разнородных слоев, один из которых выполнен из алюминиевого сплава, а другой — из медного сплава с различными элементами. Углеродная пленка содержит два слоя меди, лавсана и углеродных элементов. Такие пленки обычно изготавливаются в виде готовых рулонов, которые легко разрезаются на куски, пригодные для покрытия.

Стержневой электрический пол состоит из специальных гибких углеродных стержней, которые укладываются в тонкую цементную стяжку (или крепятся на специальный плиточный клей) и имеют форму своеобразных ковриков. Такой пол можно укладывать под любое напольное покрытие, в качестве которого можно использовать как стандартную плитку, так и традиционные напольные покрытия (ковролин, линолеум, ламинат и т.д.).

Набор инструментов

Перед укладкой следует подумать о покупке необходимого материала, из которого будет не только система теплого пола, но и укладка напольного покрытия в виде ламината. Не теряйте время и приобретайте все компоненты инфракрасного теплого пола по отдельности. В настоящее время есть возможность приобрести все в комплекте, где есть даже мелкие детали, необходимые при установке.

В комплект входят нагревательные компоненты:

• Инфракрасная пленка по длине. Расчет следует производить заранее, чтобы в дальнейшем не отвлекаться от работы.
Терморегулятор
• , Позволяет пользователю настроить необходимый уровень температуры или включить в работу всю систему отопления в определенное время.
Датчик температуры
• , который устанавливается под ламинат основания пола. Основное его назначение — определение уровня температуры в помещении.
• терминала.
• Комплект изоляции.
• Проводка для соединения всех основных компонентов друг с другом и подключения их к сети.
• Руководство по эксплуатации теплого пола, а также гарантийный талон.

Кроме того, необходимо приобрести определенные материалы для процесса монтажа пола под пленку ламината. Это и прокладка под систему теплого пола, и полиэтиленовая пленка, укладываемая под напольное покрытие. Нельзя забывать и о ленте, с помощью которой можно соединить ряды теплоизоляционного материала или пленки, контактирующей с полом, уложить на ламинат.

При укладке ламината на пленочный пол также придется купить полиэфирную пленку или альтернативный материал — подложку, поглощающую шум и звук.

Дизайн

Чтобы добиться желаемого результата и получить теплое помещение с отличной отделкой пола, придется заранее все правильно спланировать и установить разводку элементов теплого пола, при необходимости, под ламинат.

Первоначально определенная рабочая зона, где будет производиться укладка пленочного пола. В него не будут входить помещения под громоздкой мебелью, а также другими предметами, создающими препятствия для нормального теплообмена.

Дополнительно на бумаге появляется схема, где нужно расположить пленочный пол ламинированного пола. Впоследствии полученная схема наносится на все документы чернового пола, чтобы иметь возможность не только следить за его работоспособностью и при необходимости производить ремонт, но и осуществлять монтаж всех остальных составляющих «пирога» чернового пола внутри помещения. Ведь при прикручивании отдельных элементов или других видах монтажных работ можно повредить нагревательный элемент теплого пола.

Подготовка к установке

Инициировать производство по монтажу пленки пола под ламинат можно и самостоятельно. Достаточно ознакомиться с инструкцией от производителя, а также с технологией нагревательных элементов устройства. Это позволяет сэкономить на вызове специалистов.

Любой мусор должен быть удален с поверхности, чтобы он не мешал размещению всех компонентов. При наличии неровностей чернового пола следует от них избавиться. Если они незначительные, достаточно устроить слой заливки самовыравнивающимися составами. При значительных перепадах высот и дефектах поверхности приходится производить выравнивание пола бетонной стяжкой. К дальнейшим подготовительным работам можно приступать только тогда, когда раствор полностью высохнет и схватится. В противном случае качественного теплого пола не получить.

После этого в основании производится укладка гидроизоляционного слоя, имеющего полипропиленовое покрытие. Это будет некая подложка для системного кино секса. Монтаж теплого пола под ламинат выполняется после качественно уложенного слоя утеплителя. Укладка теплого пола под ламинат должна производиться металлизированной стороной вверх. При этом все стыки соседних рядов теплоизоляционного материала должны быть проклеены скотчем.

Видео:

Внимание к подложке

Под пленочный теплый пол, укладываемый под ламинат, лучше всего использовать подложку в виде вспененного полиэтилена или полипропилена. Он покрыт майларовой пленкой, имеющей металлизированный слой. Все это вместе позволяет теплу равномерно распределяться по всей поверхности.

Если качественно уложить плёночный пол, то снизятся затраты на электроэнергию. После заказа сохраняется 80-90 процентов всего теплового излучения от нагревательных элементов.

Кроме того, какая подкладка укладывается под систему теплого пола, такой же материал следует подкладывать и под пол в дальнейшем, и под напольное покрытие, которым в нашем случае является ламинат. Он должен быть обязательно отделен от нагревательных элементов. В противном случае за время эксплуатации «пирога» теплого пола, между ламинатом и полом будет проявляться так называемый базовый слой, приводящий при ходьбе к появлению стуков и посторонних звуков.

Толщина подложки под ламинат на пленке должна иметь толщину в пределах 2-5 мм. Есть вариант и специализированной опоры, имеющей повышенный уровень нагрева при работе системы отопления. также выступает в роли дополнительного слоя утеплителя и чернового пола, является своеобразным амортизатором, позволяет избавиться от возможных незначительных перепадов уровня поверхности плоскости.

Оптимальный вариант подложки под пленочный ламинат — полиэтилен в рулонах. Прекрасно сочетается с такими строительными материалами, как бетон, цементные составы, способные противостоять возникновению грибковых поражений и появлению бактерий. Основным требованием является ее дальнейшая реализация и качество ухода за поверхностью.

Последовательная работа

После того, как поверхность пола в квартире выравнивается до горизонтального положения и формируется укладка подложки теплый пол, можно подумать о распределении нагревательных элементов. Размещать их следует по заранее установленной схеме, исходя из «рабочей» площади помещения. Полосы пленки под ламинат можно разрезать на нужную длину и, при необходимости, создать изгиб. Это увеличивает КПД нагревательного основания.

Также производит оборудование термостат и датчик температуры, которые в совокупности создают условия, благоприятные для поддержания желаемого уровня температуры. Вы можете установить ограничение, а также включить или выключить нагревательные элементы.

По окончании работы теплый пол останется только подключить все компоненты к электросети. главное, чтобы напряжение на кабеле соответствовало мощности нагревательных элементов. Если такой меры нет, то придется заменить ее на новую, исходя из требуемых параметров. Не следует забывать и об обязательном устройстве заземления.

Укладка ламината

Проверив систему теплого пола, протестировав ее, можно приступать к укладке ламината на пленочный пол. Но не все будут знать о том, как правильно и с соблюдением всех требований положить теплый пол под ламинат. Необходима укладываемая подложка, служащая прослойкой между двумя составляющими. Останется только выбрать настил напольного покрытия (параллельно, перпендикулярно, по диагонали) и приступить к работе.

Стоит отметить, каждый вариант распределения ламината по поверхности пола в помещении имеет свои особенности. Это и есть инструкция по укладке ламинированного пленочного пола, в которой определена последовательность действий, а также основные рекомендации, тонкости, на которые стоит обратить особое внимание.

При загрузке ламинат укладывается вдоль стен в помещении по бортикам по периметру, которые крепятся на анкеры с замками. Конечно, вы можете выбрать и совершенно разные варианты, в том числе и качественные пороги для сглаживания перехода между комнатами, в дверном проеме. Все будет зависеть от требований и финансовой составляющей вопроса.

Советы профессионалов

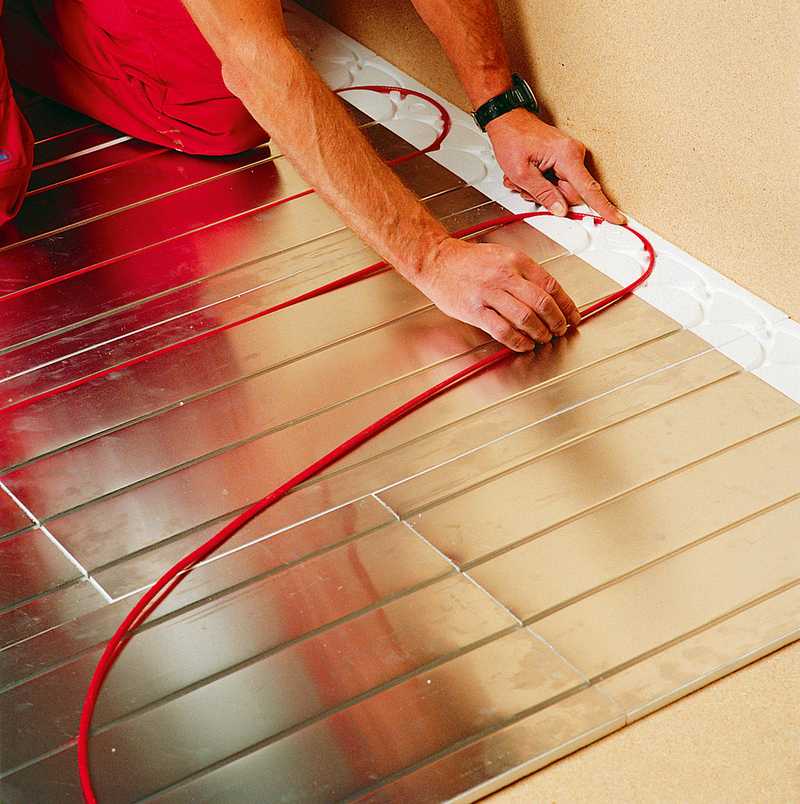

При укладке ламината на пленочный пол, а также при разводке нагревательных элементов и подключении всех компонентов сети лучше всего следовать рекомендациям профессионалов, которые обеспечат высокую качественный и комфортный теплый пол.

• При выполнении работ своими силами необходимо выбирать те системы, которые для этого и производятся. В них включены подробные инструкции по проведению работ.
• Применение дополнительного слоя утеплителя под нагревательными элементами сократит затраты на электроэнергию, так как обогрев будет наиболее эффективным. Никаких потерь не произойдет, все тепло уйдет в помещение.
• Если в разных помещениях климат разный, то систему отопления лучше комбинировать, а не выбирать один конкретный вариант. Кроме того, один шлейф не может находиться в разных комнатах (в комнате и на балконе одновременно). Следует производить отдельное подключение, где выставляется отчетливая температура. В этом случае будет легче выбрать тип ламината для напольного покрытия.
• При наличии дна подвала или погреба без отопления, необходимо выполнить дополнительный гидроизоляционный слой для нагревательных элементов.
• Экономия проводов достигается в том случае, если датчик температуры расположен ближе к центральной части всей конструкции. Место нужно выбирать такое, при котором, скорее всего, будет самая низкая температура. Провода обязательно помещаются в гофрированную трубку.
• Помещения с повышенным уровнем влажности не любят пленочные полы, как и такое напольное покрытие, как ламинат. Все эти конструкции быстро выйдут из строя и не принесут никакого влияния на работу системы отопления. По этой причине укладка инфракрасного теплого пола под ламинат не проводится.
• Максимальная длина пленки теплого пола должна быть не более 15 м. При монтаже пленочного теплого пола под ламинат обязательно должен быть устроен грунт.

Что позволит качественно прогреть помещение без уменьшения расстояния от пола до потолка. Кроме того, с помощью ламината можно прекрасно дополнить любой вариант интерьера благодаря разнообразию цветов и рисунков на поверхности.

Видео:
