основные характеристики, плюсы и минусы

Ремонт старых и прокладка новых водопроводных сетей в жилых помещениях начинается с расчета стоимости работы. Однако, не только цена труб играет решающую роль. Не менее важен материал, из которого они изготовлены, способ монтажа и возможность проведения работ без привлечения профильных специалистов.

В процессе выбора водопроводных труб для жилого помещения следует учитывать возможный будущий ремонт или замену отдельных узлов в случае возникновения аварийных ситуаций. Исходя из этого, ориентироваться нужно на стоимость, качество и технические характеристики, которые должны соответствовать всем необходимым требованиям.

Виды водопроводных труб

Современные производители водопроводной арматуры предлагают потребителю два основных вида водопроводных труб:

Неметаллические;
Металлические.

Изделия обоих видов отличаются между собой по техническим характеристикам, материалу, эксплуатационным свойствам и химическому составу.

Опираясь на эти признаки, подбирают те или иные варианты для горячей или холодной воды.

Неметаллические трубы изготавливают из следующих материалов:

полипропилен;
полиэтилен;
металлопластик;
ПВХ.

Для производства основных видов металлических труб используют следующие металлы и сплавы:

сталь;
нержавеющая сталь;
медь.

Основным фактором, способствующим повсеместному использованию неметаллических водопроводов, является их долговечность и дешевизна. На внутренних стенках пластиковых изделий не образуется накипь и ржавчина.

Срок их службы может превышать полувековой период, а монтаж и ремонт значительно дешевле металлических аналогов. Более того, обслуживание или замена водопровода из пластика не требует проведения сварочных работ, а значит, будет по силам любому домовладельцу, при наличии некоторого опыта и инструмента.

Полипропиленовые

Этот тип изделия отличается повышенной прочностью и долговечностью. Трубы из полипропилена, используемые для горячего водоснабжения, уверенно прослужат 25 и более лет, а для холодного — свыше 50. Материал очень легкий, что положительно сказывается на удобстве монтажа и транспортировке.

Важным положительным свойством является неизменность характеристик полипропилена даже при резком колебании температур и замерзании воды.

При монтаже полипропиленового водопровода в местах изгиба используют фитинги. Ввиду повышенной жесткости материала сгибание его обычным способом недопустимо.

Полиэтиленовые

Водопровод из этого материала отличается высокой надежностью, благодаря способности выдерживать давление до 16 атмосфер. Несмотря на многие положительные стороны, изделия из полиэтилена, не получили широкого распространения.

Температурный диапазон, в котором они могут эксплуатироваться, находится в пределах от -40 C до +40 C. Учитывая низкую термостойкость, вкупе с достаточно большим показателем линейного расширения, такой водопровод не всегда может быть подходящим вариантом для дома.

Однако, появившийся не так давно на рынке, сшитый полиэтилен оказался более востребован. Монтаж водопровода из такого материала максимально прост и удобен. В местах соединений применяются фитинги без резиновых уплотнителей, а поверх них устанавливается специальный штуцер.

К неоспоримым преимуществам полиэтиленового сантехнического узла можно отнести:

повышенную прочность;
устойчивость к низким температурам;

инертность ко многим химическим веществам, присутствующим в воде;
фитинги, используемые для монтажа, не нарушают проходимости.

Металлопластиковые

Изделие имеет многослойную конструкцию, в которой внешний и внутренний слои из пластика, а посередине — из металла. Благодаря этому достигается повышенная прочность при небольшом весе.

Упругость, присущая металлопластиковым трубам, позволяет придавать им различные формы. К положительным свойствам можно отнести отличную теплопроводность изделия, легкий и удобный монтаж.

Уязвимые места в металлопластиковом водопроводе — соединения. При проведении работ нужно уделять повышенное внимание к качеству установки фитингов. Дело в том, что при резких скачках температур алюминий сжимается быстрее пластика и высокое давление в системе может привести к аварийной ситуации.

ПВХ

Трубы из поливинилхлорида во многом превосходят аналоги из пластика по прочности и устойчивости к воздействию агрессивных химических веществ, а допустимое давление в таком водопроводе может достигать 46 атмосфер.

Устойчивость к высоким температурам позволяет использовать водопровод из поливинилхлорида для горячего водоснабжения. Он уверенно выдерживает температуру до 90 градусов Цельсия.

Монтаж не вызывает особых трудностей и произвести все работы с водопроводом из ПВХ можно самостоятельно без сварочных работ. В процессе понадобятся только муфты и уголки, что делает установку более дешевой по сравнению с аналогами, для которых необходимо приобрести фитинги.

Трубы из металла используются уже не один десяток лет. Несмотря на появление новых материалов, они до сих пор не утратили своей актуальности. Металл, как и пластик, имеет свои плюсы и минусы.

Самым большим плюсом водопровода из металла является механическая прочность. Однако срок его службы всего несколько лет. Помимо этого, сложный монтаж и проведение сварочных работ повышают стоимость установки и обслуживания.

В процессе эксплуатации на стенках металлического водопровода образуются наросты, которые приводят к падению давления и пропускной способности.

Стальной

Стальные трубы производятся как из обычной углеродистой стали, так и оцинкованные. Монтаж водопровода из стальных комплектующих выполняют при помощи переходников, тройников и муфт, которые соединяют трубы в единую систему.

Сварные и бесшовные стальные трубы способны выдержать огромную нагрузку, большое давление и резкие перепады температур.

Какие трубы выбрать для водопровода (видео)

К минусам таких водопроводов можно отнести большой вес, сложный монтаж и коррозию. Однако, современные производители научились покрывать внутреннюю поверхность неметаллическим слоем, что позволяет увеличить срок службы изделия и избежать коррозии.

Изделия из нержавеющей стали превосходят обычные по всем основным характеристикам, но их стоимость значительно отличается, что приводит к сильному удорожанию всей системы водопровода.

Медный

Пропускная способность медного водопровода выше, чем у других. Это достигается за счет более гладкой внутренней поверхности, поэтому можно использовать трубы меньшего диаметра. Медь обладает дезинфицирующими свойствами, благодаря чему медные трубы широко применяются для водопроводов с питьевой водой.

К несомненным плюсам медных изделий относится их презентабельный вид, устойчивость к коррозии и высокий срок службы, который может достигать 70−100 лет.

Однако высокая стоимость медной трубы и монтажных работ не всем по карману. Такие водопроводы обычно встречаются в элитных домах, где роскошь считается одним из важных показателей.

Классификация трубопроводов и их виды

Для транспортировки газов, жидкостей, твердых веществ создана сложная инженерная система трубопровода, включающая трубы и различные разновидности соединений. Под воздействием давления или ландшафтно-геодезической среды материалы движутся по трубам до места назначения. Существует большое количество видов труб для водоснабжения, канализации, отопления и других систем. Приведем несколько распространенных классификаций, составленных с учетом характеристик оборудования.

ГОСТ 32569-2013 — требования к устройству и эксплуатации трубопроводов

Виды трубопровода по типу материала

В зависимости от вида переносимого материала существуют следующие трубопроводы:

Газопровод — для транспортировки газа. Для передачи газового топлива на большие расстояния создан магистральный трубопровод. На протяжении всей линии стоят компрессорные станции, поддерживающие постоянное давление в сети. На конечном пути газопровода распределительные станции понижают давление до размеров, необходимых для подачи потребителям.
Нефтепровод — предназначен для переноса нефти и продуктов переработки. Существуют промысловый, магистральный, соединительный и распределительный виды трубопроводов. В зависимости от переносимого нефтепродукта бывают: мазутопроводы, бензопроводы, керосинопроводы. Магистральный трубопровод представлен системой подземный, наземных, подводных и надземных коммуникаций.
Гидропривод — для транспортировки полезных ископаемых. Сыпучие и твердые вещества переносятся под действием потока воды. Таким образом происходит транспортировка на большие расстояния угля, гравия и песка от месторождений к потребителям и выводят отходы с электростанций и обогатительных заводов.

Водопровод — вид труб для питьевого и технического водоснабжения. Горячая и холодная вода движется по подземным трубам к водопроводным башням, откуда подается потребителям.
Водовыпуск — система отвода воды, скапливающейся в нижних частях коллекторов, туннелей.
Водосток — сеть труб для отвода ливневых и грунтовых вод. Предназначена для улучшения состояния грунта в строительных работах.
Воздуховод — служит для перемещения воздуха в системах вентиляции и кондиционирования.
Канализация — тип трубопровода для вывода продуктов жизнедеятельности, хозяйственно-бытовых отходов. Также существует канализация для прокладывания кабелей под землей.
Паропровод — для передачи пара на тепловых и атомных электростанциях, промышленных предприятиях.
Теплопровод — для подачи пара и горячей воды в системы теплоснабжения.

Кислопроводы — для подачи кислорода на промышленных предприятиях, используют внутрицеховые и межцеховые трубопроводы.
Аммиакопровод — вид, предназначенный для перекачки аммиака.

Классификация трубопроводов

Трубопроводы в зависимости от класса опасности транспортируемого вещества (взрыво-, пожароопасность и вредность) подразделяются на группы среды (А, Б, В) и в зависимости от расчетных параметров среды (давления и температуры) — на пять категорий (I, II, III, IV, V).

Обозначение группы определенной транспортируемой среды содержит обозначение группы среды (А, Б, В) и подгруппы (а, б, в), отражающей токсичность и взрывопожароопасность веществ, входящих в эту среду.

Группа среды	Транспорт-мое вещество	Категория трубопровода
		I		II		III		IV		V
		, МПа	, °С	, МПа	, °С	, МПа	, °С	, МПа	, °С	, МПа	, °С
А	Вещества с токсичным действием ГОСТ 12.1.007	-	-	-	-	-	-	-	-	-	-
	а) чрезвычайно опасные вещества класса 1, высокоопасные вещества класса 2	Незави- симо	Незави- симо	-	-	-	-	-	-	-	-
	б) умеренно опасные вещества класса 3	Св. 2,5	Св. плюс 300 или ниже минус 40	От вакуума 0,08 до 2,5	От минус 40 до 300	-	-	-	-	-	-
		Вакуум ниже 0,08	Незави- симо
Б	Взрывопожаро- опасные вещества ГОСТ 12.1.044	-	-	-	-	-	-	-	-	-	-
	а) горючие газы (ГГ), в том числе сжиженные углеводородные газы (СУГ)	Св. 2,5	Св. плюс 300 или ниже минус 40	От вакуума 0,08 до 2,5	От минус 40 до 300	-	-	-	-	-	-
		Вакуум 0,08 и выше	Незави- симо
		-	-			-	-
	б) легковоспла- меняющиеся жидкости (ЛВЖ)	Св. 2,5	Св. плюс 300 или ниже минус 40	Св. 1,6 до 2,5	До 300	До 1,6	От минус 40 до 120	-	-	-	-
		Вакуум ниже 0,08	Незави- симо	Вакуум выше 0,08	От минус 40 до 300			-	-	-	-
	в) горючие жидкости (ГЖ)	Св. 6,3	Св. плюс 350 или ниже минус 40	Св. 2,5 до 6,3	До 350	Св. 1,6 до 2,5	До 250	До 1,6	От минус 40 до 120	-	-
		Вакуум ниже 0,003		От вакуума 0,003 до вакуума 0,08		Вакуум выше 0,08	От минус 40 до 250			-	-
В	Трудногорючие (ТГ) и негорючие (НГ) вещества	Вакуум ниже 0,003	Св. плюс 450 или ниже минус 60	От вакуума 0,003 до вакуума 0,08 или до 6,3	До 450	Св. 2,5 до 6,3	До 350	Св. 1,6 до 2,5	До 250	От вакуума 0,08 до 1,6	От минус 40 до 120
		Св. 6,3				От вакуума 0,08 до 1,6	Ниже минус 40

Трубопроводы классифицируют по различным признакам:

Материал. Так как к трубам предъявляются повышенные прочностные требования, их изготавливают из надежных материалов: углеродистой и легированной стали, титана, чугуна, алюминия, меди. Стальные и металлопластиковые трубы покрывают порошковым напылением. В системах водоснабжения широко применяют полипропиленовые трубы.
Способность выдерживать температурные нагрузки. Важна, так как транспортируемые вещества имеют разную температуру и передаются в различных климатических условиях. По этому признаку трубопроводы подразделяются на: холодные — ниже 0 градусов, средние — от 1 градуса до + 45 градусов, горячие — свыше 45 градусов;
Масштабность:

магистральные — предназначены для передачи разных веществ на большие расстояния; включают в себя линию, установки по подготовке передаваемых материалов, насосные и распределительные станции;
технологические — применяются в промышленных условиях; служат для транспортировки топлива, сырья, пара, горячей воды, газа,
машинные — применяются в системах с двигателем внутреннего сгорания;
коммунальные — для передачи воды, тепла, газа в коммунальных хозяйствах и отвода бытовых отходов;
судовые — для перекачки жидких материалов на судах.

Диаметр.
Прочность.
Расположение:

наземные — прокладывают над поверхностью земли, устанавливают на балках, арках, опорах;
подземные — прокладывают ниже уровня земли в канавах и траншеях;
подводные — проводят по дну морей, океанов, рек, озер;
плавающие — располагают на водной поверхности с помощью поплавков и креплений.

Степени опасности — существует пять классов опасности.
Тип движения жидкости — по этой классификации трубы делят на самотечные и напорные.
Степень агрессивности передаваемых материалов — малоагрессивные, неагрессивные, среднеагрессивные.
Показатель потери напора. Короткие — с потерей давления выше 10 % и длинные — менее 10 %. К коротким относят машинные трубопроводы, к длинным — магистральные трубы большого диаметра.
Схема изготовления. Простые — имеют упрощенную конструкцию без ответвлений. Сложные представлены параллельными и последовательными ветками и ответвлениями с различными вариантами фитингов.

Еще больше информации о видах труб для водоснабжения и канализации

Получить больше информации о типах труб для водоснабжения и канализации вы можете у эксперта компании «ЭкоМонтаж». Специалисты знакомы со всеми принятыми классификациями трубопроводов и готовы порекомендовать подходящую продукцию для прокладки коммуникаций. На выбор представлены трубы и соединения для водопровода, теплопровода и других инженерных сетей. Также у нас вы можете заказать монтаж систем водоснабжения и канализации из полипропиленовых труб и изделий из ПНД.

Заказать консультацию

Виды стальных труб: разновидности металлических труб. классификация

Содержание:

Хотя в настоящее время рынок и наводнен огромным количеством различных полимерных труб, это никак не сказывается на популярности стальных изделий, которые, как и прежде, остаются незаменимыми в целом ряде строительных, промышленных и бытовых сферах жизни. Для труб из стали, особенно оцинкованной, характерна значительная долговечность, прочность и простота установки, а их сортименты ориентированы на ГОСТы за 2003 и 2006 года (отдельные нормативы перешли со второй половины 20-го столетия).

Какие есть ГОСТы на трубы из стали

Перечень технических показателей любого типа стальной трубы напрямую зависит от того, какой именно метод изготовления был использован. Все это определяется при помощи ГОСТов, знание которых, по крайней мере, даст возможность учесть рекомендации по эксплуатированию определенной разновидности трубы.

В настоящее время чаще всего применяются следующие нормативные документы по выпуску стальных труб:

ГОСТ 30732-2006. Его приняли в 2006 году: его положения касаются труб и фасонных изделий из стали, покрытых теплоизоляционным слоем. Стальная продукция, где используется пенополиуретановая теплоизоляция и полиэтиленовая оболочка, или защитной стальное покрытие, применяются в тех случаях, когда необходимо проложить подземные тепловые сети. Температура теплоносителя не должна превышать 140 градусов (повышение до 150 градусов допускается только на короткое время). При этом давление в системе не должно превышать 1,6 Мпа.
ГОСТ 2591-2006 (88). ГОСТ, рассчитанный на стальной горячекатаный прокат, был принят в 2006 году, хотя некоторые источники допускают применения старого ГОСТ – 2591-81. Документ содержит информацию, касающуюся квадратного стального проката, для изготовления которого применялся «горячий» метод. Данный ГОСТ касается всех изделий с размерами сторон от 6 до 200 мм. Более габаритные квадратные трубы производятся в том случае, если производитель и заказчик составят отдельный договор.
ГОСТ 9567-75. В нем оговариваются прецизионные трубы из стали, для которых высокая точность изготовления. Различаются холоднодеформированные и горячекатаные прецизионные трубы оцинкованного или хромированного типа. Особенно нуждается в продукции этого повышенного ГОСТа машиностроительная индустрия.
ГОСТ 52079-2003. В данном документа указаны нормы относительно сварных прямошовных и спиралешовных труб из стали диаметром 114 – 1420 мм. Из таких габаритных изделий обустраиваются магистральные газопроводы, трубопроводы, по которым транспортируется нефть и нефтепродукты. ГОСТ 52079-2003 указывает на то, что передаваться по этим трубам могут только продукты, не обладающие коррозийной активностью. При помощи стальных труб, имеющих крупные диаметры, можно транспортировать вещества, имеющие давление до 9,8 Мпа. Для окружающей среды установлен температурный минимум в -60 градусов. При этом важно знать, что официально ГОСТ 52079-2003 уже не действителен: с 1-го января 2015 года действует новый ГОСТ 31447-2012.
ГОСТ 12336-66. Его положения касаются замкнутых изделий профильного типа, с сечением в виде квадрата или прямоугольника. Начиная с 1-го января 1981 года полномочия ГОСТ 12336-66 перешли к ТУ 14-2-361-79, однако актуальность его положений не утрачена и доныне.
ГОСТ 10705-91 (80). Содержит перечень технических условий, при которых производятся стальные электросварные трубы прямошовного типа диаметром от 10 до 630 мм. Для производства труб по этому ГОСТу используется углеродистая или низколегированная сталь. Применяются данные изделия в очень многих сферах, но приоритетом являются магистрали для перекачки воды. Положения стандарта не касаются стальных труб, из которых изготовляются электронагреватели.
ГОСТ 10706 76 (91). Касается электросварных стальных труб прямошовного типа, которые имеют общее назначение. Как следует из данного документа, диаметр данной продукции находится в диапазоне от 426 до 1620 мм.
ГОСТ 10707 80. Тут указаны нормативы, по которым производятся электросварные холоднодеформированные трубы, имеющие различную степень точности: обычную, повышенную и прецизионную. Диаметр продукции, выпуск которых ориентирован на этот документ, может быть от 5 до 110 мм: в этом случае используют нелегированную углеродистую сталь. Иногда электросварные прямошовные изделия имеют в сопроводительной документации ссылки на ГОСТ 10707 80: это объясняется тем, что в 1991 году было решено продлить действие данного документа.

Сортимент стальных труб квадратного типа, согласно ГОСТу 2591-88 (2006)

Прямоугольные и квадрантные виды стальных труб не часто используются для транспортировки воды и газа: в основном их применение сконцентрировано в строительной сфере, где из них монтируются несущие и опорные элементы. Профили с тонкими стенами нередко применяет мебельные и рекламные промышленные отрасли. Показатель, от которого напрямую зависит то, насколько квадратную труба из стали качественна – это ее вес. Этот параметр также указан в ГОСТ 2591-88 (2006): масса одного метра погонного изделия должен быть от 0, 269 кг для тонкостенных труб, и 70, 33 – для самых толстостенных. При этом плотность используемой в данном случае черной стали равняется 7,85г/см3.

В ГОСТе 2591-88 (2006) оговаривается также тот момент, что квадратный прокат должен обладать кривизной, не превышающей 0,5% длины для труб диаметром 25 мм, и 0,4% для остальных изделий. Иногда заказчик хочет снижения данного параметра до значения 0,2%. По сторонам для квадратного проката допускаются отклонения как в сторону увеличения, так и уменьшения. Стандартные размеры профиля могут быть претерпевать минусовые отклонения от -2,5 мм (изделия больших габаритов, где сторона квадрата имеет показатель в 200 мм) до – 0,5 мм (это касается квадратных труб с тонкими стенами, имеющие размеры стороны 13-25 мм). Что касается плюсовых отклонений, то это от + 0,9 до + 0,3 соответственно. Для определения замкнутых квадратных труб из стали холоднодеформированного типа используется ГОСТ 12336-66.

Классификация металлических труб прямоугольного типа осуществляется ГОСТом 8645-68. Данный стандарт предусматривает горячекатаный, холоднотянутый и бесшовный способ изготовления. Самая большая прочность у конструкций без швов: препятствием для массового их применения является высокая себестоимость. Для производства профильных квадратных и прямоугольных труб из стали ГОСТ определяет преимущественное применение сварного метода. При помощи современных технологий появилась возможность регулировки прочностных качеств шва, для чего используются индукционные токи. Примечательно, что это не приводит к подорожанию изделий. Для сварных швов может применяться специальная обработка, или же они оставляются в не зачищенном состоянии: на это влияют особенности их последующей эксплуатации.

Этот же принцип применяется при изготовлении оцинкованных профильных труб: изначальным сырьем выступает лента из стали, имеющая защитное покрытие. Хотя в определенных ситуациях оцинковывается уже готовая продукция, для чего проводится ее погружение в расплавленный цинк: такая процедура повторяется несколько раз. Согласно ГОСТу классификация стальных труб прямоугольной формы, в зависимости от марки применяемой стали, не осуществляется.

Документом допускается возможность, чтобы профильная труба производилась из черной стали, которая не так презентабельна и устойчива к коррозии, чем более дорогие марки. Для стальной прямоугольной трубы ГОСТ 8645-68 допускает наличие различных размеров. Наиболее популярными согласно меньшей стороны выступают трубы в 40 мм, по большей – от 60 до 100 мм. Для последнего варианта характерна высокие прочностные качества на изгиб, параллельно с довольно небольшой массой: именно это объясняет их высокую популярность в инженерных и строительных сферах.

Сортимент и основные ГОСТы круглых труб из стали

При помощи круглой стальной трубы, изготовляемой согласно ГОСТу, чаще всего обустраиваются системы для транспортировки воды и газа. Подобно профильным конструкциям, данная разновидность металлических труб изготовляется различными методами.

Встречается шовная и бесшовная продукция данного типа. Круглые стальные трубы, соответствующие всем требованием ГОСТа, составляют самую большую группу, для которой характерна весьма сложна систематизация. Классифицируются данные изделия в основном исходя от способа изготовления.

Сортимент стальных бесшовных труб, согласно ГОСТу 8732-78 (91)

Производство стальных бесшовных труб горячедеформированного типа по ГОСТу 8732-78 (91) отличается наличием длительных и сложных процессов. Именно этим фактором объясняется достаточно большая цена на данную продукцию. Для использования горячедеформированных и холоднокатаных труб бесшовного типа подходят экстремальные условия, где в случае возникновения малейшей протечки последствия могут быть самыми серьезными.

Сырьем для производства горячедеформированных труб без швов выступают металлические заготовки: прошивной процесс и нагревание до высоких температур приводит к образованию из них полых цилиндров – гильз. Вначале неправильная их форма благодаря прохождению вальцов приобретает ровные очертания. Из гильзы нарезаются отрезки длиной 4-12,5 м (длина может быть мерной и немерной). Для стальных горячекатаных согласно ГОСТу допускается наличие небольшого несоответствия по толщине стенок. Это же касается и отклонений по диаметру: главное, чтобы эти различия не превышали специальные нормативные указания. Список допускаемых отклонений диаметра согласно ГОСТу 8732-78 (91), имеется в специальных документах.

Для изготовления стальных бесшовных труб круглой формы может применяться холодно деформированный способ: однако в таком случае они подпадают под регламентацию ГОСТа 8734-75 (91). Производственный процесс в таком случае очень схож с горячей деформацией: отличие заключается лишь в применении водного охлаждения для металлической заготовки, прошедшей прошивку при помощи пресса. В ГОСТе на стальные холоднокатаные трубы без швов дублируются указание, которые содержит на горячекатаную бесшовную продукцию. Там же имеются указание на допустимые отклонения по размерам диаметра.

Стальные электросварные трубы с прямыми швами: сортимент, согласно ГОСТу 10705-91

Перечень технических условий, по которым изготовляют из стали прямошовные электросварные трубы, содержит ГОСТ 10705-91.

Среди наиболее важных положений этого документа можно выделить следующее:

Размер допускаемой кривизны указан в пределах 1,5 мм/ погонный метр для изделий, прошедших термическую обработку, и 2 мм/погонный метр – для непрошедших. Если того хочет заказчик, в первом случае параметр допускается снизить до 1-го мм, во втором – до 1,5 мм.
Если трубу подвергают термической обработке, то, при соответствующей рекомендации заказчика, для этой процедуры может быть создана специальная защитная атмосфера.
По краям прямошовная электросварная туба, согласно ГОСТа 10707-91, обрезается с соблюдением угла 90 градусов, с последующей зачисткой всех возникших неровностей и дефектов.

Газовые и нефтепроводные тубы из стали, использующиеся в промышленности, подпадают под отдельный ГОСТ. Как уже упоминалось, ГОСТ 52079-2003 касается стальных электросварных изделий с прямым швом, имеющих большой диаметр. Кроме того, к особой категории относится разновидность стальных труб сварного и бесшовного типа, которые использует мотовелопромышленность. Любой участок данных изделий не должен иметь кривизну больше 1,5 мм. Благодаря нормативному документу 12132-66 дается разрешение на изготовление продукции, имеющей исключительно высокую или повышенную степень точности.

Стальные водопроводные и газовые трубы: сортимент согласно ГОСТу 3262-75

Для газовых и водопроводных стальных труб был определен отдельный ГОСТ, несмотря на то, что строго говоря, речь идет об стандартных электросварных изделиях. Данная продукция из стали, из которой обустраиваются газопроводы и водопроводы, могут иметь как мерную, так и немерную длину. Диапазон этого параметра находится в пределах 4-12 м. Показатель допускаемой кривизны должен находиться в пределах 2 мм/погонный метр (это касается изделий с условным проходом не более 20 мм). ВГП трубы, где условный проход превышает 20 мм, допустимый показатель кривизны возрастает до 1,5 мм.

На газовых и водопроводных трубах может наличествовать резьба короткого или длинного типов. Отправка трубы на предприятие может сопровождаться уменьшением внутреннего диаметра по месту резьбового участка в пределах 10%. Резьба, нанесенная на стальную электросварную трубу, ГОСТом предъявляются отдельные требования. Бытовые задачи чаще всего решаются тонкостенными ВГП-трубами, с толщиной стенок от 1,8 до 4 мм. Эти изделия подходят под все технические требования, хорошо перенося системное давление.

Стальная труба с ППУ-изоляцией, согласно ГОСТу 30732-2006

Отдельно выделяют разновидности стальной трубы, для изоляции которых применяется материал ППУ. Для него характерны особые технические характеристики, которые отличают его от стальных изделий. Кроме того, в этом ГОСТе оговорено то, по каким нормам и как изготовляются фасонные изделия (подробнее: «Виды и характеристики стальных труб, преимущества и сфера использования»).

Как сказано в государственном стандарте № 30732-2006, для этих труб применяется многослойная конструкция:

Труба из стали. Речь о стандартной круглой трубе, вне зависимости от способа изготовления. Для данных стальных изделий по ГОСТу разрешено применение оцинковки. Что еще больше повышает их качество. То, как и где будет эксплуатироваться изделие в будущем, и выбирается подходящая марка стали.
ППУ изоляция. Для этого слоя характерна довольно большая толщина изоляционного пенополиуретана, который или заливается в жидком виде, или одевается, как чехол-скорлупа (прочитайте также: «Какие бывают опоры для труб в ППУ изоляции и правила их использования»). Для подобного материала характерна высокая влагостойкость и теплоизоляционные свойства.
Защитная изолирующая оболочка. Чтобы ППУ-изоляция служила как можно дольше, ее оснащают дополнительной полиэтиленовой защитной оболочкой. Кроме этого, может использоваться листовая оцинкованная сталь: это увеличивает не только вес защиты, но также ее эффективность. Читайте также: «Какие бывают трубы ППУ – их характеристики и сферы использования».

Основные преимущества труб из стали, на которых применяется ППУ-изоляция, заключается в повышенной стойкости изделий по отношению к коррозии, малый вес и низкую степень теплопотерь. При прокладке таких трубопроводов можно не применять каналы и колодцы. Что касается недостатков стальной изолированной продукции, то здесь можно вспомнить их способность воспламеняться их защитной оболочки, а также большую подверженность коррозийным процессам, если целостность ППУ-материала была нарушена.

Стальные прецизионные трубы по ГОСТу 9567-75

Эта группа изделий контролируется отдельным ГОСТом, так как их изготовление предусматривает соблюдение повышенной точности и особых мер.

Классифицируются эти виды металлических труб в зависимости от толщины стенок и способа производства:

С особо тонкими стенками. Диаметр тут имеет соотношение с толщиной стенки выше 40, при толщине менее 0,5 мм.
С тонкими стенками. Для первого показателя установлен уровень от 40 и ниже, при толщине стенок мене 1,5 мм.
С толстыми стенами. Первое соотношение – от 6 до 12,5.
Особо толстые стенки. Соотношение – меньше 6.

Все прецизионные трубы являются бесшовными, обладая высокими показателями изотропной жесткости. Это дает возможность даже из тонкостенных стальных изделий по ГОСТу 9567-75 организовывать различные системы повышенной точности и сложности. Поверхность такой трубы может быть оцинкованной или фосфаративной, покрытой маслом.

Другие виды ГОСТов по стальным трубам

Действие нормативных документов распространяется также на другие виды изделий и операций, относящихся к стальным трубам.

Перечень ГОСТов, осуществляющих регламентацию методов и порядка осуществления монтажа при помощи стальных труб, а также различных крепежных и соединительных элементов для них:

Сварка. ГОСТ 16037-80 – содержит перечень требований при сваривании труб из стали. Также имеется установка для основных конструктивных элементов, типовых размеров сварных соединений с другими элементами (это не касается электросварных швов, которые есть на самих стальных трубах). ГОСТ 6996-66 – им регулируется прочностные характеристики всех металлических соединений.
Фитинги. Этот термин в общем обозначает все трубопроводные детали соединения. ГОСТ 8966-75 описывает, как производятся металлические прямые муфты, при помощи которых создаются стальные трубопроводы. Они могут быть оцинкованные, обладая цилиндрической резьбой на концах: с их помощью разрешается монтировать трубопроводы для транспортировки неагрессивных сред, имеющих температуру до 175 градусов, при давлении не более 1,6 Мпа. ГОСТ 8967-75 относится к производству оцинкованных или простых ниппелей, на которых имеется цилиндрическая резьба: ими чаще всего соединяют водопроводы или газовые системы. Диаметры ниппелей бывают от 8 до 100 мм, при чем оцинкованные модели имеют обозначение «Ц». ГОСТом 8968-75 осуществляется определение технических характеристик контргайки, имеющей или не имеющей антикоррозийное покрытие: их навинчивают сверху основных гаек. Чтобы не происходило саморазвинчивание. Массовое производство ориентировано на контргайки, имеющие диаметр 8-50 мм: большие размеры выпускают только по индивидуальному заказу. По ГОСТу 8969-75 осуществляется регламентация производства сгонов: для этого фитинга характерна резьба на конце, которая может иметь различную длину. С их помощью организовываются неподвижные соединения трубопроводов, при чем их прочность почти такая же, как и у сварных.
Хомуты. Их используют, чтобы крепить трубопроводы на горизонтальные участки. Хомуты имеют вид металлических U-образных скоб, на которых имеются болты для завинчивания. Стальные трубопроводы иногда могут крепится хомутами из пластика, однако прочность соединения в таком случае снижается. Кроме хомутов, трубопроводы могут оснащаться также скобами, кронштейнами, накладками, подвесками. При чем в задачу крепежных элементов входит не только надежной фиксации труб: они хорошо поглощают вибрацию и слегка препятствуют тепловому расширению. ГОСТ 24137-80 касается металлических хомутов для труб из стали, имеющих диаметр 15-240 мм. Создавая крепление, важно учитывать, что расстояние между хомутами на горизонтальном основании должно быть не меньшим, чем 0,75 мм, на вертикальном – 1-1,5 мм.

Руководство по типам и материалам фитингов

Сантехника — это трубы и фитинги. Трубы устанавливают участки, по которым поступает или забирается вода, а фитинги регулируют поток. Трубы достаточно простые: они прямые, бывают разных размеров. Выберите подходящий материал и длину, и все готово. Фурнитура — для сантехника — такая же. Но для среднего домовладельца арматуры очень много. Некоторые из них могут сбивать с толку, другие — просто пугать, если учесть материалы и размеры.Размеры мы рассмотрим в другой статье; а пока вы можете узнать немного о наиболее распространенных деталях, которые можно найти в сантехнике вашего дома. Никогда больше вам не придется просить «штуку с двумя концами, которая соединяет две трубы под углом»!

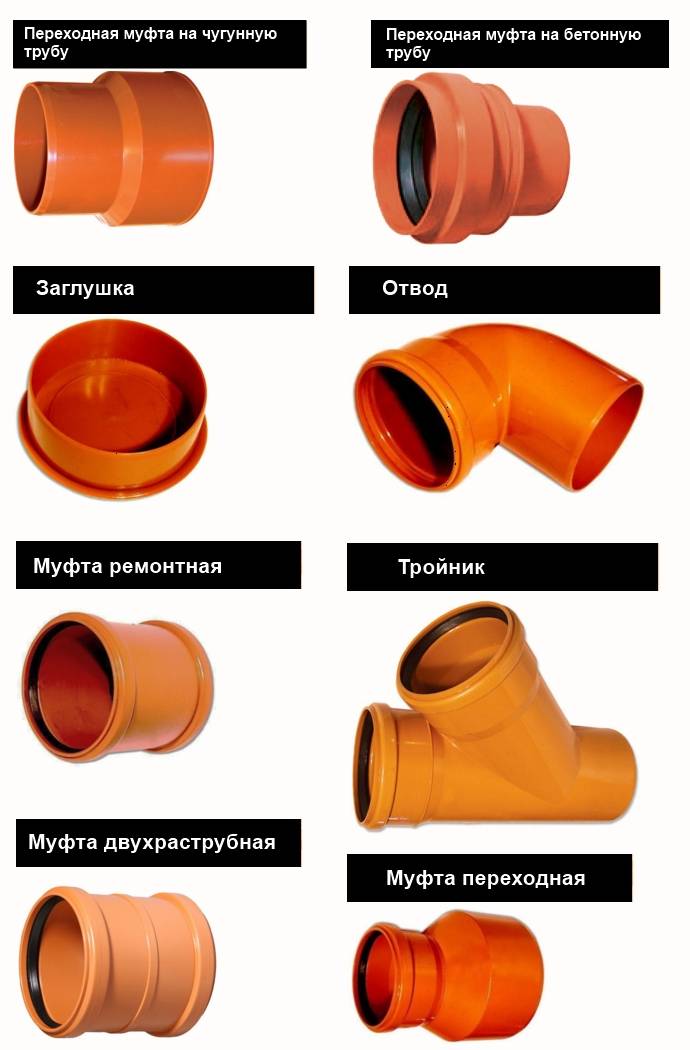

Различные типы фитингов

Адаптеры

Адаптер под отбортовку из латуни x MIPS Адаптеры

используются для удлинения участков или для простого изменения типа соединения на конце трубы. Это позволяет соединять разнородные трубы без необходимости более сложной настройки.

Адаптеры доступны в большинстве стандартных материалов: АБС, латунь, медь, ХПВХ, ковкий (оцинкованный и черный), ПВХ и нержавеющая сталь.

Втулки

Втулка из нержавеющей стали

Втулки используются для соединения труб разных размеров, обычно путем уменьшения фитинга большего размера до трубы меньшего размера. Втулки обычно — не всегда — имеют как внутреннюю, так и внешнюю резьбу и занимают очень мало места по сравнению с муфтой или соединением, которые служат для достижения той же цели.

Предлагается из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.

Примечание: Некоторые типы фитингов, например, втулки, имеют ограничения на их использование (или вообще не допускаются) некоторыми правилами сантехники. Перед покупкой не забудьте проверить местные правила сантехники.

Заглушки и заглушки

Заглушка из ПВХ

Заглушки, как ни странно, используются для закрытия конца трубы. Заглушки делают почти то же самое, но обычно вставляются внутрь фитинга и имеют резьбу, позволяющую использовать трубу в будущем.Заглушки могут быть нарезаны, приклеены или припаяны к трубе (в зависимости от ее материала).

Оба доступны из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.

Муфты

Хромовая муфта

Муфта используется для увеличения длины участка трубы или изменения размеров трубы (в случае переходной муфты, также иногда называемой «раструбным» редуктором из-за ее формы). Доступные с внутренней резьбой или без резьбы для приклеивания пластика (сварка растворителем) или пайки меди, они являются одними из наиболее часто используемых фитингов.

Колено

Колено 90 ° медное

Если вам нужно изменить направление потока, локти — лучший выбор. Изготавливаемые в основном под углом 90 и 45 градусов (также доступны уникальные размеры, такие как 22,5 и 60), отводы могут иметь резьбу или пропитку и являются одним из самых важных фитингов, используемых в сантехнике. Уличные колена имеют концы с наружной и внутренней резьбой, позволяющие легко соединять разные трубы или фитинги.Некоторые уникальные локти также имеют боковой выход, что делает их более похожими на тройник с изгибом.

Доступен из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.

Фланцы

Фланец для пола из черного железа

Фланцы используются для соединения труб. Труба нарезается резьбой или приваривается к фланцам, которые затем герметизируются (обычно болтами). Фланцевые соединения широко используются в промышленных приложениях, работающих при высоких давлениях.Их также можно найти для подключения бытовых насосных систем. Фланцы для туалета (или туалета) используются в домашних условиях, при помощи которых туалет крепится к полу, а слив под ним.

Предлагается из латуни, меди, ковкой (оцинкованной и черной) и ПВХ (для фланцев для туалетов).

Соски

Ниппель для хромированной трубы

Ниппели представляют собой короткие отрезки трубы с наружной резьбой на каждом конце, которые используются для соединения прямых участков труб. Закрытые ниппели имеют резьбу с каждого конца по всей длине для особо плотного соединения.

Доступны из латуни, хромированной латуни, меди, ковкой (гальванизированной и черной), ПВХ и нержавеющей стали.

Тройники

Тройник из латуни IPS

Если для водоснабжения требуется более одного ответвления, лучше всего подойдут тройники. По сути, это длинная муфта с выпускным отверстием сбоку, эти фитинги имеют выпускные отверстия под углом 90 ° от впускного отверстия и имеют размеры в соответствии с их «длиной» (горизонтальный или прямой размер фитинга) и боковым выпускным отверстием. («верх» фитинга, отклонение от хода 90 градусов).Когда длина тройника меньше, чем у бокового выхода, его часто называют фитингом с «бычьей головкой».

Тройники предлагаются из АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.

Крестовины

Крест оцинкованный

Крестообразные фитинги — это 4-ходовые фитинги, которые представляют собой комбинацию двух тройников. Многие предпочитают вместо этого использовать две тройники.

Крестовины доступны из латуни, ковкой (оцинкованной и черной) и ПВХ.

Тройник-седло

Седельная футболка из ПВХ

Эти фитинги используются для быстрого добавления тройника к существующей длине трубы без необходимости резать и повторно паять то, что там есть. Чаще всего это происходит с системами орошения для добавления новой дождевальной линии. Также называемые защелкивающимися тройниками, к трубе приклеиваются седла, и после установки просверливается новое отверстие.

Тройники-седла предлагаются только из ПВХ.

Союзы

Союз ХПВХ

Муфты — альтернатива муфтам, когда последние непрактичны или неудобны.В то время как муфты (если они не припаяны) должны иметь трубную резьбу, в соединениях используется собственная гайка для создания уплотнения между концами труб. Это делает их идеальным выбором для соединения двух фиксированных труб (которые нельзя ввинтить в обычную муфту) и значительно упрощает будущий ремонт. Диэлектрические муфты используются для соединения труб из разных металлов, обеспечивая барьер против гальванической коррозии. Несмотря на все свои преимущества, профсоюзы имеют недостатки: их нельзя использовать с природным и сжиженным газом.

Доступны из латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный) ПВХ и нержавеющей стали.

Уайс

АБС-звезда

Wyes — это в первую очередь дренажные фитинги и имеют ответвление под 45 °, обеспечивающее плавный поток. Хотя сантехнические тройники используются с вертикальными сливными соединениями, они могут вызвать проблемы при использовании плоско на горизонтальном соединении: в таких ситуациях требуется тройник.

Доступны из латуни, АБС и ПВХ.

Стандартные фитинговые материалы

АБС

Колено 60 ° ABS

Акрилонитрил-бутадиен-стирол, черный пластик, используемый в канализации, канализации, сточных водах и вентиляционных отверстиях. Трубы / фитинги из АБС-пластика, а также ПВХ заменили большую часть чугунных, свинцовых и стальных труб, ранее использовавшихся для DWV. Важно отметить, что никакой цемент на основе растворителя (или грунтовка) не может полностью «приклеить» (сваривать растворителем) АБС к пластику ПВХ.

Латунь

Удлинитель латунного фитинга

Изготовлен из смеси металлических сплавов: в основном меди и цинка, а также небольшого количества свинца, олова, марганца, никеля, алюминия или железа.Латунные фитинги, используемые для питьевой воды, обычно содержат примерно 62-65% меди, 30-35% цинка и очень небольшие проценты олова и свинца. Латунь особенно хорошо работает в системах горячего водоснабжения и обладает высокой устойчивостью к коррозии.

Медь

Медная втулка

Красновато-коричневый, цветной металл, широко используемый для изготовления бытовых водопроводных труб. Медь — относительно мягкий и часто тонкий материал, затрудняющий нарезание резьбы. В результате у большинства медных фитингов нет резьбы, и их необходимо припаять к медной трубе.

CPVC

Тройник переходной из ХПВХ

Хлорированный поливинилхлорид — это пластмассовый продукт, предназначенный для питьевой воды с температурой до 180 градусов (если это разрешено правилами) и, как правило, может выдерживать более высокие температуры, чем стандартный ПВХ. Предлагаемые нами фитинги из ХПВХ не приклеиваются к трубам из ПВХ сортамента 40.

Ковкий (оцинкованный или черный)

Черная железная футболка с боковым выходом

Изготовлен из стали. Черное железо в основном используется в газовой и нефтяной промышленности и часто покрывается черной краской или лаком.Оцинкованная фурнитура покрыта цинком для защиты от ржавчины и коррозии. В прошлом оцинкованные трубы широко использовались для домашней сантехники, но теперь их уже нет из-за проблем с утечками. Сегодня оцинкованные фитинги чаще всего используются для наружного применения, не предназначенного для питья, и для ремонта существующих оцинкованных систем.

ПВХ

Муфта ПВХ

Жесткая, обычно белая пластиковая труба. Используется для сточных и вентиляционных систем, а также для подачи холодной воды (подземных) вне дома, а также для спринклерных и ирригационных труб, канализации, сточных вод, сточных вод, а также вентиляционных труб и фитингов.ПВХ в сантехническом бизнесе обычно белый (Sch 40), но иногда бывает и других цветов (в нашей отрасли серый является вторым по популярности и обычно используется для PVC Sch 80). Другой цвет, который вы можете видеть чаще по мере роста усилий по сбережению воды, — это фиолетовый, который используется для различения систем очищенной или серой воды от систем питьевой воды.

Нержавеющая сталь

Контргайка из нержавеющей стали

Комбинация сплавов железа и хрома, нержавеющая сталь прочна и обеспечивает отличную устойчивость к ржавчине и коррозии.Нержавеющая сталь бывает разных типов, из которых 304 и 316 чаще всего используются в сантехнике. Оба они рассчитаны на давление 150 фунтов на квадратный дюйм, сталь марки 316 обеспечивает лучшую защиту от химической коррозии.

Трубная арматура по типам — Типы трубопроводной арматуры, Thepipefittings.com

Главная / Трубная арматура по типам

Трубная арматура широко востребована для любых трубопроводных и водопроводных систем, используемых в промышленных и коммерческих целях. Фитинги позволяют соединять трубы или устанавливать их в соответствующем месте, а при необходимости прекращать или закрывать трубы.Фурнитура доступна в различных формах и размерах. Они могут быть дорогими, требовать времени, различных материалов и инструментов для установки. Они являются неотъемлемой частью трубопроводных и водопроводных систем. Выпускаются тысячи специализированных фитингов. Для каждого типа трубы или трубки требуется собственный тип фитинга, но обычно все фитинги имеют некоторые общие особенности. Фитинги есть везде, где продаются сантехнические материалы.

Типы фитингов и их функции

1.Колена: Такие фитинги используются для изменения направления потока. В основном они доступны в двух стандартных типах — под углом 90 и 45 градусов из-за их высокого спроса в сантехнике. Колено на 90 градусов в основном используется для подключения шлангов к водяным насосам, клапанам и дренажным каналам, в то время как колено на 45 градусов в основном используется на объектах водоснабжения, электронных и химических промышленных сетях трубопроводов, пищевых продуктах, трубопроводах для кондиционирования воздуха, садоводстве, сельское хозяйство и объект солнечной энергии.

Доступен в: Акрилонитрил-бутадиен-стирол (АБС-пластик), поливинилхлорид (ПВХ), хромированная латунь, хлорированный поливинилхлорид (ХПВХ), нержавеющая сталь, ковкая (оцинкованная и черная) и медь.

2. Муфты: Муфты — это фитинги, используемые для предотвращения утечек в сломанных или поврежденных трубах. Подключаемые трубы должны быть одного диаметра. В сантехнике используются два вида муфт: обычные и скользящие.Между двумя трубами устанавливается обычная муфта для предотвращения дальнейших утечек с помощью резиновых уплотнений или прокладок с обеих сторон. Сама скользящая муфта содержит две трубы для ремонта поврежденных длинных труб.

Доступен в: АБС, латунь, медь, хромированная латунь, ХПВХ, ПВХ, ковкий (оцинкованный и черный) и нержавеющая сталь.

3. Штуцер: Этот тип трубной арматуры по функциям практически аналогичен муфте, но с той лишь разницей, что.е. соединение можно легко снять в любое время, а соединение — нет. Для соединения труб из разных материалов используются различные диэлектрические муфты, чтобы избежать гальванической коррозии между ними. Эти фитинги состоят из гайки, внутренней и наружной резьбы.

Доступен в: Латунь, медь, хромированная латунь, ковкая (гальванизированная и черная), ПВХ, ХПВХ и нержавеющая сталь.

4. Адаптеры: Адаптеры подключаются к трубам либо для увеличения их длины, либо, если у труб нет соответствующих концов.Эти фитинги делают концы трубы с наружной или внутренней резьбой в зависимости от необходимости. Это позволяет подключать разные трубы без какой-либо дополнительной настройки. В основном они используются для труб из ПВХ и меди.

Доступны из: ABS, CPVC, меди, ковкой (оцинкованной и черной), ПВХ, латуни и нержавеющей стали.

5. Ниппель: Это короткий стык трубы, который работает как соединение между двумя другими фитингами с наружной резьбой.Закрытый ниппель — это тип фитинга с непрерывной резьбой на нем. В основном они используются в шлангах и сантехнике.

Доступен в: Латунь, хромированная латунь, ковкая (гальванизированная и черная), ПВХ, медь и нержавеющая сталь.

6. Редуктор: Эта настройка трубы используется для уменьшения размера потока трубы от большего к меньшему. Есть два типа редукторов — концентрический редуктор и эксцентрический редуктор. Первый имеет форму конуса, который используется для постепенного уменьшения размера трубы.Последний имеет один край, обращенный к устью соединительной трубы, что снижает вероятность скопления воздуха.

7. Тройник: Этот Т-образный фитинг, используемый в водопроводной системе, имеет одно входное и два выходных отверстия, расположенных под углом 90 градусов к основной трубе. Этот тип фитинга используется для соединения двух труб и объединения их направления потока в одну. Если все три стороны этого фитинга имеют одинаковый размер, он называется равным тройником, в противном случае — неравным тройником.

Доступен в: ABS, медь, CPVC, PVC, латунь, хромированная латунь, ковкая (гальванизированная и черная) и нержавеющая сталь.

8. Крест: Этот тип трубного фитинга содержит четыре отверстия во всех четырех основных направлениях. Этот фитинг присоединяется к четырем трубам, пересекающимся в общей точке. Для потока воды или любой другой жидкости в четырех разных направлениях имеется либо одно входное отверстие, либо три выхода, либо наоборот. Эти виды трубопроводной арматуры обычно используются в спринклерных системах пожаротушения.

Доступен в: ПВХ, латунь, ковкая (оцинкованная и черная) и нержавеющая сталь.

9.Фланцы: Фланец — это еще один фитинг, используемый для соединения труб, насосов, клапанов и других компонентов с целью создания полноценной системы трубопроводов. Они обладают гибкостью, позволяя легко чистить или проверять всю систему изнутри. Они прикрепляются к трубам с помощью сварки, нарезания резьбы или навинчивания, а затем окончательно герметизируются с помощью болтов. Они используются в бытовых насосных системах и в основном в промышленных целях.

Доступен в: Латунь, медь, ковкая (оцинкованная и черная), и ПВХ.

10. Заглушки и заглушки: Обе эти фитинги используются для временного или постоянного закрытия концов трубы. Заглушки устанавливаются внутри трубы и имеют резьбу, чтобы сохранить трубу для дальнейшего использования. Существует множество способов прикрепления заглушки к трубе, например, пайка, клей или нарезание резьбы, в зависимости от материала трубы.

Доступен в: АБС, латунь, медь, хромированная латунь, ковкий (оцинкованный и черный), ХПВХ, ПВХ и нержавеющая сталь.

11. Втулки: Эти фитинги используются для объединения труб разных размеров вместе путем уменьшения размера большего фитинга до размера меньшей трубы. Втулки не всегда имеют резьбу наизнанку и занимают очень мало места по сравнению с штуцером или муфтой, используемыми для той же цели.

Доступен в: АБС, хромированная латунь, медь, латунь, ХПВХ, ПВХ, нержавеющая сталь и ковкий (гальванизированный и черный).

12.Wyes: Фитинги такого типа используются в дренажных системах и имеют ответвление под углом 45 градусов для обеспечения плавности потока воды. Когда сантехнические тройники не работают в горизонтальном соединении, в таких случаях требуется тройник.

Доступен в: Латунь, АБС и ПВХ.

13. Клапаны: Клапаны используются в водопроводной системе для остановки потока газов или жидкостей. Бывают трех типов — дросселирование, изоляция и невозврат. Запорные клапаны используются для временного отключения части системы трубопроводов для обслуживания или ремонта.Дросселирующие клапаны используются для регулирования давления жидкости в трубе; они также могут выдерживать стресс, вызванный этим процессом.

14. Заусенец: Заусенец — еще один полезный фитинг, используемый в водопроводной системе, который соединяет гибкие трубки с трубами. Он имеет конец с наружной резьбой на одной стороне, которая соединяется с внутренней резьбой, а другой конец имеет трубку с одной или несколькими зазубринами, которая вставляется в гибкую трубку.

Доступен в: Латунь для горячей воды и пластик для холодной воды.

15. Отводной тройник: Этот вид тройника обычно используется в системах водяного отопления под давлением для перенаправления части потока из основной линии в боковую ветвь, соединенную с теплообменником.

16. Olet: Эти фитинги используются, когда стандартный размер фитингов не соответствует назначению. Как соединяются фитинги с трубами?
Трубные фитинги представляют собой фитинги с наружной или внутренней резьбой.В резьбовом фитинги, внутренняя резьба находится внутри, а наружная резьба — снаружи. Трубные фитинги с одним охватываемым концом и одним охватываемым концом называются уличной фурнитурой. Фитинги используются для соединения труб или трубки двумя способами:

Путем нарезания резьбы: Трубки с резьбой привинчиваются для соединения или присоединиться. Как правило, металлические трубы имеют резьбу и резьбу. арматура.
При помощи скользящей посадки: В трубах с скользящей посадкой используются муфты, которые вставляются в друг друга.Пластиковые трубы имеют резьбу или скользящую посадку.

Соответственно, трубопроводная арматура организована следующим образом:

Наружная резьба: Наружная резьба. Ввинчиваются в внутренняя часть конца трубы большего диаметра с внутренней резьбой.
Внутренняя резьба: Внутренняя резьба. Получите наружную резьбу фитинги труб.
Наружная скользящая посадка: Нет резьбы.Получите более узкий.
Гнездовой зажим: Гнездовой зажим: нет резьбы. Сделано, чтобы надеть мужской рукав немного большего размера.

Назначение фитинга:

Основное назначение любого трубного фитинга:

Соединение отверстий двух или более трубок.
Соединение участков труб.
Подсоединение трубы к другому аппарату.
Изменение направления потока жидкость / жидкость.
Поддержание или регулирование потока.
Закрытие и пломбирование трубы.

Критерии выбора трубопроводной арматуры:

Фитинги следует выбирать с учетом определенных факторов. Они как следует:

Типы соединений: Приобретая фитинги, вы следует помнить о том, что фитинг может иметь два разных типы разъемов. Один конец фитинга может иметь внутреннюю резьбу в то время как другая внутренняя резьба.Один конец может быть мужским, пока другой конец имеет резьбу, в случае пластиковых фитингов. Они могут также имеют подходящие концы, которые могут удовлетворить любые требования.
Строительные материалы: Как правило, фитинги должны быть из того же материала, что и материал, использованный при изготовлении трубу, в которую он должен быть установлен. Однако в некоторых случаях также могут использоваться материалы, соответствующие определенным нормам или стандартам. в трубах из другого материала.
Проверить поток: Чтобы поддерживать постоянный поток, концы фитинги должны быть немного больше, чем остальная часть трубы, чтобы что они могут вместить соединения без сужения внутренней диаметр (ID) трубы.
Тип фитинга: Кроме материалов труб, фитинги идентифицируются по типу фитинга — резьбовой или скользящий, наружный или женский.
Размер: При измерении размеров трубопроводной арматуры необходимо Обратите внимание, что фитинги с наружной резьбой измеряются снаружи кромка или внешний диаметр, а фитинги с внутренней резьбой измеряются до внутреннего края вход или ID.
Толщина: Так же, как трубы доступны в нескольких разной толщины или «графика», поэтому и трубы арматура.
Конструкция: Каждая труба или труба предназначена для определенные типы жидкостей, жидкостей, газов, химикатов при различных условия. Соответственно, фитинги также доступны в разнообразие дизайнов.
Стандарты и коды: Существуют определенные стандарты и коды, установленные различными организациями, по которым разные трубы арматура сортируется.Например, ASTM, ASME, BSP и т.д. стандарты, установленные для трубопроводной арматуры, и эти стандарты предписывают их использование.

Фитинги для трубопроводов по назначению:

В зависимости от обслуживаемых целей, трубопроводная арматура может быть отнесена к категории под:

Фитинги для удлинения или завершения участков трубопровода: Для например, муфты, переходники, соединения, заглушки и заглушки для труб.
Фитинги для изменения направления трубы: Например, Колено
Фитинги для соединения двух или более труб: Например: Тройники, крестовины, колена с боковым впуском, Wyes
Фитинги для изменения размера трубы: Например, переходники, Втулки, муфты
Фитинги для управления или регулирования потока: Например, Клапаны
Инструменты для фитингов: Например, крепеж для труб
Трубные фланцы

На основании вышеперечисленных категорий мы даем ниже представление о различные типы трубопроводной арматуры, доступные на рынке.

Указанные ниже пункты будут ориентиром для покупателей:

Руководство по изоляции | Разъяснение всех типов и вариантов изоляции труб

Доступен широкий спектр типов изоляции труб. Это руководство объяснит наиболее подходящие типы изоляции для наиболее распространенных применений.

Перед тем, как выбрать тип изоляции, вам необходимо знать два решающих фактора — внутреннее отверстие трубы (диаметр) и толщину требуемой изоляции («толщина стенки»).

1.Отверстие трубы (диаметр)

Диаметр трубы (или отверстие) может измеряться в дюймах (дюймах) или метрических единицах (мм). В целях изоляции оба измерения относятся к внешнему диаметру (O.D) трубы.

При измерении стальной трубы важно помнить, что измерение наружного диаметра будет больше, чем фактический размер внутреннего отверстия — это потому, что стальная труба имеет существенную толщину в несколько мм. Например, стальная труба с внутренним диаметром 25 мм будет иметь внешний диаметр (OD) 34 мм.Этот метод не применяется к медным трубам.

2. Толщина изоляции (толщина стенки)

Все наши изоляционные материалы для труб доступны с различной толщиной (также называемой толщиной стенки). Как показывает опыт, более толстая изоляция = меньшие потери тепла из труб и лучшая защита от отрицательных температур.

Для наружных трубопроводов мы рекомендуем минимальную толщину изоляции 19 мм.

Типы изоляции:

Изоляция из серой пены — Armacell Tubolit

Наши изоляционные материалы по наиболее экономичной цене.Tubolit изготовлен из серого вспененного полиэтилена, изоляция идеально подходит для внутренних трубопроводов и водопровода. Он доступен для всех стандартных внутренних размеров труб и доступен с различной толщиной стенки. Изоляция поставляется длиной один или два метра и имеет полуразъемную часть для простоты установки. Эта изоляция , а не , подходит для использования вне помещений.

Изоляция из вспененного нитрила класса O — Armaflex

Изоляция
класса O — это гибкая эластомерная изоляция из нитрильного каучука с закрытыми порами, которая обеспечивает надежную защиту от конденсации и эффективно предотвращает потерю энергии.Он доступен в некоторых форматах, включая 2-метровые неразрезные трубы, длинные бухты, листы, а также в виде самозакрывающейся трубы с предварительно прорезью, что сокращает время установки до 30%. Изоляция очень универсальна и может использоваться в широком диапазоне применений, включая бытовое, водопроводное и кондиционирование воздуха. Изоляция класса O (класс O относится к стандарту пожарной безопасности) может использоваться на горячих трубах до температуры 105 градусов Цельсия. Для температур выше этой (до 150 градусов) больше подходит изоляция из каучука EPDM (см. Ниже).
* Изоляцию класса O можно использовать на открытом воздухе, но она потребует дополнительной защиты от воздействия ультрафиолета, такой как одна из красок Armafinish. Без дополнительной защиты изоляция со временем потрескается и рассыпется.
Изоляция из вспененного каучука EPDM — Armaflex HT
Изоляция из каучука EPDM
идеальна для использования вне помещений, при высоких температурах и солнечных батареях. Изоляция имеет встроенный УФ-защитный слой, что означает, что ее можно устанавливать снаружи без какой-либо дополнительной обработки или покрытия.Эта изоляция также подходит для высокотемпературных трубопроводов (до 150 градусов Цельсия), что делает ее идеальной для использования в системах солнечного отопления. Изоляция доступна в виде неразделенных трубок длиной 2 метра, длинных бухт и плоских листов с различной толщиной стенки. Для использования вне помещений мы рекомендуем минимальную толщину изоляционной стены 19 мм.
Изоляция из минерального волокна — с фольгированным покрытием — Rockwool
Rockwool Insulation разработан для использования в системах отопления, вентиляции и кондиционирования воздуха; Утеплитель из минерального волокна выдерживает температуру до 700 градусов Цельсия.Изоляция представляет собой изоляционные секции из минерального волокна, покрытые фольгой, нанесенной на заводе, со встроенным клеевым перекрытием. Эта функция значительно сокращает время установки. Утеплитель можно использовать как в помещении, так и на открытом воздухе. * Однако при использовании на открытом воздухе необходимо нанести дополнительный защитный покровный лист, известный как полиизобутилен (ПИБ).
Изоляция из пенопласта с покрытием фольгой — Kingspan Kooltherm
Изоляция из пенопласта является наиболее энергоэффективной изоляцией любой заданной толщины.Обычно он используется в промышленных приложениях в сфере отопления, вентиляции, кондиционирования воздуха, а также в нефтехимической и морской отраслях. Изоляция для труб поставляется секциями с фольгой для труб различного диаметра. Кроме того, этот материал доступен в виде плит и листов и может использоваться в качестве кровельного покрытия и изоляции стен. Изоляция из пенопласта может использоваться при температурах до +120 градусов по Цельсию и до -50 градусов по Цельсию. Как и в случае с изоляцией из минеральной ваты, фенольную изоляцию можно использовать на открытом воздухе *, но для этого потребуется дополнительное покрытие полиизобутиленом (PIB).
Самые выгодные типы резных труб — Выгодные предложения на типы резных труб от мировых продавцов резных труб
Отличные новости !!! Вы попали в нужное место для резных трубок. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший вид резных трубок вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свои резные трубки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще сомневаетесь в выборе типов резных труб и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести carved pipe types по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
