Расчет сечения кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель. » Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5мм², а на освещение — 1,0-1,5мм². Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении. Обратите внимание, что при прокладке кабеля в трубе (т.е. в любых закрытых пространствах, как например, в стене) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Важно Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Сечение кабеля, мм²Проложенные открытоПроложенные в трубе
медьалюминиймедьалюминий
ток, АкВтток, АкВт
ток, А
кВтток, АкВт
220В380В220В380В220В380В220В380В
0,5112,4
0,75153,3
1,0173,76,4   143,05,3
1,5235,08,7   153,35,7
2,5306,611,0245,29,1214,67,916,03,56,0
4,0419,015,0327,012,0275,910,021,04,67,9
6,05011,019,0398,514,0347,412,026,05,7
9,8
10,08017,030,06013,022,05011,019,038,08,314,0
16,010022,038,07516,028,08017,030,055,012,020,0
25,014030,053,010523,039,010022,038,065,014,024,0
35,017037,064,013028,049,013529,051,075,016,028,0

Если Вы внимательно изучили приведенную таблицу и таки желаете самостоятельно определить необходимое Вам сечение кабеля, например, для ввода в дом, то Вам также необходимо знать следующее. Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабеля в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя. При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п. Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:

  • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;

  • поправочный коэффициент на температуру окружающей среды;

  • поправочный коэффициент для кабелей, прокладываемых в земле;

  • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Если и это Вас не останавливает — то открывайте справочник под ред. Белоруссова на стр.503, а мы снимаем шляпу.

Если деньги для Вас не проблема, тогда смело увеличивайте справочное сечение жилы на 50%, и спите спокойно: так как даже все поправочные коэффициенты в сумме не дадут больше.

При расчете необходимого сечения кабеля основной критерий — это количество тепла, выделяемого кабелем при прохождении через него электрического тока и температура окружающей среды. Вообще-то, любой электропроводник может пропустить через себя очень много тока, вплоть до температуры своего плавления, а это в десятки раз больше, чем указано в справочниках. Обратите внимание, что в справочниках приведены величины для длительных токовых нагрузок на кабель. А кратковременные нагрузки могут быть гораздо выше. Т.е. запас всегда есть. Но при условии, что Вы приобрели кабель, произведенный по ГОСТу. Если же Вам вместо медного кабеля продали нечто, сделанное из какого-то сплава и покрытое пластиком из вторичного полиэтилена (из использованных кульков и ПЭТ-бутылок), то зачем Вам все эти таблицы: см. статью «Как выбрать кабель»

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают). Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую строону допустимы). Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:
U = ((p l) / S) I, где
U — напряжение постоянного тока, В
p — удельное сопротивление провода, Ом*мм2
l — длина провода, м
S — площадь поперечного сечения, мм2
I — сила тока, А
Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подставновки, или с помощью простйеших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице. Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.

Удельное электрическое сопротивление некоторых металлов, применяемых в электротехнике

МеталлСопротивление, Ом·мм2
Серебро0,015…0,0162
Медь0,01724…0,018
Золото0,023
Алюминий0,0262. ..0,0295
Вольфрам0,053…0,055
Цинк 0,059
Никель0,087
Железо0,098
Платина0,107
Олово0,12
Свинец0,217…0,227

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Тест: какой ток выдерживает кабель ВВГ 3×1.5: ammo1 — LiveJournal

Наконец-то мне удалось проверить, какие токи выдерживает силовой кабель, сечением «полтора квадрата».
Это очень важное знание для понимания, где допустимо использовать такой кабель и какими автоматами его нужно защищать.


У меня в квартире ко всем розеткам проложены кабели 1.5 мм², защищённые автоматом 16А, и мне всегда хотелось понять, насколько это допустимо.

Почти все электрики придерживаются правила «кабель 1.5 мм² годится только на свет, а для розеток нужно прокладывать 2.5 мм²».

Продвинутые электрики утверждают, что кабель 1.5 мм² необходимо защищать автоматами 10А, а кабель 2.5 мм² автоматами 16А, аргументируя это тем, что любой автоматический выключатель с характеристикой «С» выдерживает ток в 1.45 раза выше номинального до часа.

Ещё ходит байка, что 2.5 мм² на розетки начали прокладывать тогда, когда весь кабель был «поддельный», сделанный по ТУ, и его реальное сечение было существенно меньше номинального.

Уверен, что никто из этих электриков никогда не проверял реальные характеристики кабеля и не может чётко сказать, что будет с кабелем 1.5 мм², если в течение часа по нему будет идти ток 24А. А я это проверил.

Электрики исходят из цифр, приведённых в ГОСТ в ПУЭ.
ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией…» содержит таблицу 19 «Допустимые токовые нагрузки кабелей с медными жилами с изоляцией из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов».

Согласно этой таблице, допустимый ток для кабеля ВВГ 3×1.5 при прокладке на воздухе составляет 21А.

В ПУЭ 7 (Правила устройства электроустановок. Издание 7) есть таблица 1.3.4 «Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами».

Кабель ВВГ 3×1.5 правильно считать двухжильным, так как только по двум его жилам течёт ток в рабочем режиме. Согласно таблице, такой кабель выдерживает 23А при открытой прокладке и 18А при прокладке в трубе.

Для проведения эксперимента я подключил через пятиметровый отрезок кабеля ВВГ 3×1.5 ГОСТ Альфакабель (https://ammo1.livejournal.com/1148518.html) шесть тепловентиляторов, каждый из которых обеспечивал нагрузку 4 или 8 ампер.


Греем улицу. 🙂

Для контроля и измерения тока использовался измеритель мощности Atorch AT3010.

Петля кабеля была пропущена через отрезок гофротрубы.

На кабеле были закреплены три термопары (одна на оболочке кабеля, вторая непосредственно на жиле, третья в трубе между двух кабелей), подключенные к термометрам GM1312 и TM-902C.

Сначала я нагрузил кабель током 16А.

Через 30 минут температура стабилизировалась: на поверхности оболочки кабеля 34°, на жиле 33°, в гофротрубе с двумя участками кабеля под нагрузкой 42°.

Второй эксперимент — 24А. Это ток, который может проходить по кабелю до отключения автомата 16А (напомню, он может не отключаться час при превышении 1.45x, то есть до 23.2А).

Через 5 минут температура в гофре достигла 60°, через 20 минут она стабилизировалась на уровне 67° и осталась такой же и через 30 минут. Температуры на кабеле, лежащем на воздухе составили 49° и 46°.

Третий эксперимент — 31.3А. Это ток, который точно не стоит пускать через кабель 1.5 мм². 🙂

Через три минуты в гофре было 64°, через 5 минут 80°, через 10 минут 97°, через 15 минут 104°, через 20 минут 105° и температура стабилизировалась, — через 30 минут были всё те же 105° в гофре, 82° на поверхности кабеля, лежащего на воздухе, 68° на жиле.

В таблице 18 того же ГОСТ 31996-2012 указаны допустимые температуры нагрева токопроводящих жил кабелей.

Длительно допустимой считается температура 70°, предельной — 160°.

Я для себя могу сделать выводы, что 16А это лёгкий режим для кабеля 1.5 мм², при котором он почти не нагревается. 24А тяжёлый, но вполне рабочий режим. 31А экстремальный режим, при котором с кабелем ничего плохого не происходит (он не плавится, не горит, но конечно не должен работать в таком режиме). Получается, что кабель 1.5 мм² вполне можно защищать автоматом 16А с характеристикой «C» (но лучше конечно «B», чтобы он отключался быстрее при аварийной перегрузке).

Насколько это было возможно, я снял эксперимент на видео.


https://www.youtube.com/watch?v=v_JfqFwNBCU

Я лишь провёл эксперимент и не собираюсь спорить с электриками, ПУЭ и ГОСТом. Важные для меня выводы я из этого эксперимента сделал, а вы делайте выводы сами.

© 2020, Алексей Надёжин


Основная тема моего блога — техника в жизни человека. Я пишу обзоры, делюсь опытом, рассказываю о всяких интересных штуках. А ещё я делаю репортажи из интересных мест и рассказываю об интересных событиях.
Добавьте меня в друзья здесь. Запомните короткие адреса моего блога: Блог1.рф и Blog1rf.ru.

Второй мой проект — lamptest.ru. Я тестирую светодиодные лампы и помогаю разобраться, какие из них хорошие, а какие не очень.

Выбор сечения кабеля — stroka.by

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Напомним: площадь круга S = 0,78d², где d — диаметр круга. Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм², а алюминиевой — 2 мм².

При достаточно больших токах сечение провода выбирают по подключаемой мощности.

Обычно исходят из расчета мощности, что нагрузка величиной 1 кВт требует 1,57 мм² сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых проводов это 5 А на 1 мм²., для медных — 8 А на 1 мм². Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25 А, и для медного провода сечение должно быть не менее 3,2 мм². Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм² и т. д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных.

Например, если по расчетам нагрузки для меди нужна величина сечения 2,5 мм², то для алюминия следует брать 4 мм², если же для меди нужно 4 мм², то для алюминия — 6 мм² и т. д.

А вообще кабель лучше выбирать большего поперечного сечения, чем требуется, — вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

В таблицах приводится зависимость сечения кабеля, проводов и автомобильных гибких многожильных проводников в зависимости от силы тока и мощности нагрузки.

Таблица выбора сечения кабеля при прокладке проводов открыто и в трубе

Сечение
кабеля,
мм²

Проложенные открыто

Проложенные в трубе

Медь

Алюминий

Медь

Алюминий

Ток

Мощность, кВт

Ток

Мощность, кВт

Ток

Мощность, кВт

Ток

Мощность, кВт

А

220в

380в

А

220в

380в

А

220в

380в

А

220в

380в

0,5

11

2,4





















0,75

15

3,3





















1,0

17

3,7

6,4







14

3,0

5,3







1,5

23

5,0

8,7







15

3,3

5,7







2,0

26

5,7

9,8

21

4,6

7,9

19

4,1

7,2

14,0

3,0

5,3

2,5

30

6,6

11,0

24

5,2

9,1

21

4,6

7,9

16,0

3,5

6,0

4,0

41

9,0

15,0

32

7,0

12,0

27

5,9

10,0

21,0

4,6

7,9

6,0

50

11,0

19,0

39

8,5

14,0

34

7,4

12,0

26,0

5,7

9,8

10,0

80

17,0

30,0

60

13,0

22,0

50

11,0

19,0

38,0

8,3

14,0

16,0

100

22,0

38,0

75

16,0

28,0

80

17,0

30,0

55,0

12,0

20,0

25,0

140

30,0

53,0

105

23,0

39,0

100

22,0

38,0

65,0

14,0

24,0

35,0

170

37,0

64,0

130

28,0

49,0

135

29,0

51,0

75,0

16,0

28,0



Выбор сечения одиночного проводника гибкого многожильного автомобильного провода:

Номинальное сечение провода, мм²

Сила тока в одиночном проводе, А при длительной нагрузке и при температуре окружающей среды, оС

20 оС

30 оС

50 оС

80 оС

0,5

17,5

16,5

14,0

9,5

0,75

22,5

21,5

17,5

12,5

1,0

26,5

25,0

21,5

15,0

1,5

33,5

32,0

27,0

19,0

2,5

45,5

43,5

37,5

26,0

4,0

61,5

58,5

50,0

35,5

6,0

80,5

77,0

66,0

47,0

16,0

149,0

142,5

122,0

88,5


Примечание: при прокладке проводов сечением 0,5 — 4,0 мм² в жгутах, в поперечном сечении которых по трассе содержится от двух до семи проводов, сила допустимого тока в проводе составляет 0,55 от силы тока в одиночном проводе согласно таблице, а при наличии 8-19 проводов — 0,38 от силы тока в одиночном проводе.

Предлагаем обратить внимание на нашу продукцию:


Длительно-допустимый ток кабеля и провода: таблица токовых нагрузок

Чтобы правильно провести проектирование электрической проводки, изучается длительно-допустимый ток кабеля. От правильности сделанных расчетов зависит уровень безопасности жилища. Чтобы разобраться в вопросе, стоит определиться с терминологией, проанализировать факты нагрева и свериться с таблицей расчета показателя отдельно для алюминиевых и медных проводов.

Что такое длительно-допустимый ток кабеля

Если взять стандартный кабель с хорошей проводимостью и подключить его в сеть, он не проведет высокий ток, поскольку есть связь с характеристиками. Так к большим агрегатам подключаются толстые провода, а для игрушечного моторчика хватит тоненькой жилы. Электроустановка может быть запитана при учете следующих параметров:

  • величина тока;
  • показатель сопротивления.
Допустимый параметр при подключении проводки

Проводник во время эксплуатации сталкивается с одной проблемой — это нагрев. Допустимый ток — это величина, при которой кабель способен выдерживать нагрузку длительное время. Когда правило не соблюдается, следуют последствия:

  • искрение;
  • нарушение изоляции;

Важно! Также не стоит забывать про вероятность короткого замыкания.

Факторы нагрева

По ПУЭ длительно-допустимые токовые нагрузки кабелей не приводят к повышению температур. К основным причинам нагрева проводников относят следующее:

  • неправильный монтаж проводки;
  • неверный подбор кабеля;
  • не учтена подключаемая нагрузка.

Также стоит учитывать природу электрического тока. Когда оборудование подключится к сети, по нему быстро двигаются электроны. Вокруг образуется электрическое поле, поэтому процесс является контролируемым. В то же время на пути электронов стоит небольшая преграда — кристаллическая решетка металлов. Даже начинающие электрики догадаются, что она отличается высокой прочностью.

К сведению! Если посмотреть в микроскоп, молекулы расположены близко друг к другу. Когда частицы проходят соединения, наблюдается выделение тепла.

Какой максимальный и минимальный длительно-допустимый ток

Прежде чем устанавливать оборудование дома либо на работе, стоит узнать максимально-допустимый ток для медных проводов. Рассматривая варианты с резиновой изоляцией, показатель максимума доходит до 830 А. В случае использования медных жил показатель сокращается до 645 А. У некоторой продукции применяется металлическая защитная оболочка. По данной категории показатель равен 605 А.

Допустимая длительная токовая нагрузка вводного провода со свинцовой изоляцией 465 А. Когда электрик берет медный провод с оболочкой из полиэтилена, параметр увеличивается и равняемся 704 А.

Как правильно рассчитать

Допустимая нагрузка на кабель рассчитывается после определения сопротивления по формуле: R = Рот * L / S.

Если детально рассматривать каждый показатель, то сопротивление можно высчитать, если взять удельное сопротивление, умножить его на длину провода и разделить на сеченые. 2 / м. Длина проводников должна быть в метрах, а сечение в квадратных метрах.

Чтобы разобраться, лучше перейти к практике. Допустим, к компрессору надо подключить провод, на столе имеется только алюминиевая заготовка. Параметры:

  • сечение 10 мм²;
  • длина 100 мм.

Для расчета сопротивления 0,028 умножают на 100 и делят на 10, выходит 0,18 Ом. Далее остается узнать коэффициент потери напряжения. Для этого применяется формула: Duo = I * R.

Обратите внимание! Потерю напряжения получится найти, если перемножить ток на сопротивление.

Таблицы допустимых токов

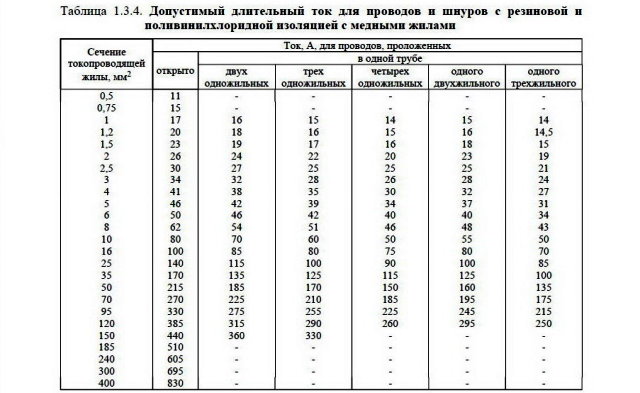

Таблица токовых нагрузок для разных типов кабелей отображена ниже. В первую очередь стоит взглянуть на распространённые варианты с медными жилами, которые используются с резиновой изоляцией.

Верхний предел жил из меди

В случае с алюминиевыми жилами данные несколько ниже, хотя используется все та же резиновая изоляция.

Показатели жил из алюминия

В строительной сфере активно применяются гибкие кабели с резиновой изоляцией. Данные о длительном допустимом токе отображены в таблице.

Верхний предел у гибких проводов

Если рассматривается электрифицированный транспорт, применяются только провода с медными жилами. Показатель тока зависит от сечения.

Номинальные показатели по электрифицированному транспорту

В земле принято прокладывать кабеля с бумажной изоляцией. У них очень высокий показатель допустимого тока, данные видны ниже.



Допустимая нагрузка при бумажной изоляции

Бумажная изоляция также встречается у проводов, которые прокладываются в воздухе. Показатель предельного тока несколько ниже. Подобранные данные занесены в таблицу.

Показатели проводов в бумажной изоляции

В земляных траншеях алюминиевый кабель готов к серьёзным нагрузкам. Параметр допустимого тока отображен в таблице.

Расчеты перегрузки для алюминиевого кабеля

Если взять тот же алюминиевый кабель и повесить в воздухе, ожидаемый параметр допустимого тока снижается.

Таблица перегрузки алюминиевого провода в воздухе

Пластмассовая изоляция делает продукцию доступной, но не стоит надеяться на большие параметры сопротивления.

Пластмассовая изоляция

Если в пластиковую изоляцию поместить алюминиевые жилы, то предельный ток максимум составит 515 А.

Параметры нагрузки с пластиковой изоляцией

При напряжении 6 кВ вышеуказанный алюминиевый провод не готов к большим нагрузкам.

Перегрузки при напряжении 6 кВ

Выше рассмотрены таблицы предельно допустимых токов по нагреву кабеля и формулы расчета. Приведены варианты с разными жилами и изоляцией. По этим данным легко вычислить искомое, чтобы не допустить КЗ.

Таблицы | Допустимые длительные токовые нагрузки на не изолированные провода

Главная
Инструкции
Информация
Таблицы
Безопасность
Заземление
УЗО
Стандарты
Книги

Услуги
Контакты
Прайс

Загрузить
Сайты
Форум

Допустимые длительные токовые нагрузки на неизолированные провода зависят от условий их эксплуатации, места их прокладки и т. д.
Приведенные данные предназначены для медных (М), алюминиевых (А) проводов, а также наиболее широко распространенных сталеалюминиевых проводов марки АС сечением от 10 до 700 кв.мм

Неизолированные провода

© electro.narod.ru
Сечение,
кв.мм
Марка
провода
Токовая нагрузка, A
Вне помещенийВнутри помещенийВне помещенийВнутри помещений
Марка провода
M A M A
10AC-10/1,884539560
16AC-16/2,71117913310510275
25AC-25/4,2142109183136137106
35AC-35/6,2175135223170173130
50AC-50/8210165275215219165
70AC-70/11265210337265268210
95AC-95/16330260422320341255
120AC-120/19390313485375395300
120AC-120/27375485375395300
150AC-150/19450365570440465355
150AC-150/24450365570440465355
150AC-150/34450570440465355
185AC-185/24520430650500540410
185AC-185/29510425650500540410
185AC-185/43515650500540410
240AC-240/32605505760590685490
240AC-240/39610505760590685490
240AC-240/56610760590685490
300AC-300/39710600880680740570
300AC-300/48690585880680740570
300AC-300/66680880680740570
330AC-330/27730
400AC-400/228307131050815895690
400AC-400/518257051050815895690
400AC-400/648601050815895690
500AC-500/27960830980820
600AC-600/7210509201100955
700AC-700/8611801140

Примечание: Длительные токовые нагрузки одинаковы для проводов марок АС, АСКС, АСК и АСКП.

АС120 допустимый ток, провода марки АС допустимый ток, длительно допустимые токи АС, пропускной ток АС50, выбор сечения голого провода ас, сечение кабеля по току, сечение провода по току, сечение кабеля по мощности, выбор сечения кабеля по мощности, расчет сечения кабеля по мощности, сечение провода по мощности, сечение провода и мощность, таблица сечения проводов, расчет сечения кабеля, сечение кабеля от мощности, сечение кабеля и мощность, выбор сечения кабеля по току, выбор кабеля по мощности, сечение провода мощность, расчет сечения провода по мощности, расчет кабеля по мощности, таблица сечения кабеля, сечение провода таблица, расчёт сечения кабеля по мощности, выбор кабеля по току, таблица соотношения ампер киловатт сечение, медь сколько киловатт, допустимый ток АС проводов сечения

Рекомендации по выбору сечения кабеля для 12В напряжения питания.

Расчет сечения кабеля для 12 В электропитания.

Кабель — это одна или несколько изолированных и скрученных между собой жил из токопроводящего материала (металлы), заключенных в герметичную оболочку, поверх которой могут быть наложены различные защитные покровы.

Кабель между блоком питания (БП) 12 В и его нагрузкой (светодиодные прожекторы, светильники, RGB-светильники).

Чтобы точно определить сечения жил проводов от БП до его нагрузки, нужно знать протекающие по ним токи и расстояние от БП до потребителя.
Как правило, большинство электроприборов (светильников, прожекторов) в своей маркировке имеют значение потребляемой мощности (Вт).  Это значение поможет правильно рассчитать ток. Итак, на примере одного расчета будет показано как считать длину кабеля и его сечение. Тут нужно учесть очень важный момент: при подключении длинного кабеля, напряжение на его конце будет отличаться от напряжения непосредственно на блоке питания. Оно уменьшится на некоторое значение ∆U. Для светодиодного светильника допустимым уменьшением питающего напряжения является 0,8 В. Если напряжение питания будет меньше 11,2 В, то яркость свечения светильника будет значительно меньше и это будет заметно не вооруженным глазом. Именно с этим напряжением (0,8 В) и будут проводиться дальнейшие расчеты.
Пример: БП с напряжением 12В и светодиодный светильник мощностью 100 Вт. Ток, протекающий по кабелю для данной системы будет определяться по формуле

                                                                                                      I=P/U                                          (1)
где I-протекающий ток, Р-мощность светильника, U-напряжение питания (12В).
Рассчитанный по этой формуле ток равен  8,3 A. Используя допустимое уменьшение напряжения для светодиодного светильника 0,8 В, проведем расчет сопротивления провода для длины кабеля L=10 м. Из формулы (2) определим сопротивление кабеля для тока 8,3 А:

                                                                                                     R=∆U/I                                         (2)

где R-сопротивление кабеля, необходимое для данного тока I и допустимого изменения напряжения ∆U, получаем R=0,04 Ом. 2.

В таблице 1 приведен обратный расчет максимально возможной длины кабеля при известном его сечении и протекающем токе. Это намного удобней потому, что производятся кабели только стандартных сечений: 0,35 мм2; 075 мм2; 1мм2; 2,5 мм2; 4 мм2; 6 мм2 и т.д.

В первом столбце указаны токи А, в первой строке указаны соответствующие сечения кабеля, а в поле таблицы указаны соответствующие длины кабеля в метрах.


        Таблица 1.


American Wire Gauge Current Ratings

AWG — Американский калибр проводов — используется в качестве стандартного метода определения диаметра провода, измерения диаметра проводника (неизолированного провода) с удаленной изоляцией. AWG иногда также называют калибром проводов Брауна и Шарпа (B&S).

Приведенная ниже таблица AWG предназначена для одинарного сплошного круглого проводника. Из-за небольших зазоров между жилами в многожильном проводе многожильный провод с такой же допустимой нагрузкой по току и электрическим сопротивлением, что и сплошной провод, всегда имеет немного больший общий диаметр.

Чем больше цифра, тем тоньше проволока. Типичная бытовая электропроводка — это AWG номер 12 или 14. Телефонный провод имеет типичный AWG 22, 24 или 26.

В таблице ниже указаны номинальные значения тока одно- и многожильных кабелей с ПВХ-изоляцией. Имейте в виду, что текущая нагрузка зависит от метода установки — корпуса — и от того, насколько хорошо сопротивление отводится от кабеля. Важны рабочая температура жилы, температура окружающей среды и тип изоляции жилы.Перед детальным проектированием всегда проверяйте данные производителя.

Для полной таблицы с одноядерными и многоядерными текущими рейтингами — поверните экран!

1) Номинальный ток до 1000 В , одножильные и многожильные кабели с ПВХ изоляцией, температура окружающей среды до 30 o C

Загрузите и распечатайте диаграмму AWG

Значения для Сопротивление основано на удельном электрическом сопротивлении меди 1. 724 x 10 -8 Ом · м (0,0174 мкОм · м) и удельное электрическое сопротивление для алюминия 2,65 x 10 -8 Ом · м (0,0265 мкОм · м).

Чем выше номер калибра, тем меньше диаметр и тоньше проволока.

Из-за меньшего электрического сопротивления более толстый провод пропускает больше тока с меньшим падением напряжения, чем более тонкий провод. Для больших расстояний может потребоваться увеличить диаметр провода — уменьшить калибр — чтобы ограничить падение напряжения.

Поправочные коэффициенты при температуре окружающей среды выше 30

o C
  • температура окружающей среды 31-40 o C : поправочный коэффициент = 0,82
  • температура окружающей среды 4 1-45 o C : поправочный коэффициент = 0,71
  • температура окружающей среды 45-50 o C : поправочный коэффициент = 0,58

Токопроводящая способность медных проводников

Допустимая нагрузка по току определяется как сила тока, которую может выдержать проводник до оплавления проводника или изоляции. Тепло, вызванное электрическим током, протекающим через проводник, будет определять величину тока, с которой будет справляться провод. Теоретически количество тока, которое может пройти через единственный неизолированный медный проводник, можно увеличивать до тех пор, пока выделяемое тепло не достигнет температуры плавления меди. Есть много факторов, которые ограничивают количество тока, который может проходить через провод.

Этими основными определяющими факторами являются:

Размер проводника:

Чем больше круговая площадь в миле, тем больше допустимая нагрузка по току.

Количество выделяемого тепла никогда не должно превышать максимально допустимую температуру изоляции.

Температура окружающей среды:

Чем выше температура окружающей среды, тем меньше тепла требуется для достижения максимальной температуры изоляции.

Номер проводника:

Тепловыделение уменьшается по мере увеличения количества отдельно изолированных проводов, соединенных вместе.

Условия установки:

Ограничение рассеивания тепла путем установки проводов в кабелепроводе, канале, лотках или дорожках качения снижает допустимую нагрузку по току.Это ограничение также можно несколько смягчить, используя надлежащие методы вентиляции, принудительное воздушное охлаждение и т. Д.

Принимая во внимание все задействованные переменные, невозможно разработать простую диаграмму номинальных значений тока и использовать ее в качестве последнего слова при проектировании системы, в которой номинальные значения силы тока могут стать критическими.

На диаграмме показан ток, необходимый для повышения температуры одиночного изолированного проводника на открытом воздухе (окружающая среда 30 ° C) до пределов различных типов изоляции. В таблице паровых параметров указан коэффициент снижения номинальных характеристик, который следует использовать при объединении проводов в жгуты. Эти таблицы следует использовать только в качестве руководства. при попытке установить номинальный ток на проводнике и кабеле.

Коэффициенты снижения номинальных характеристик для связанных проводов
Пачка № Коэффициент снижения мощности (X А)
2-5 0,8
6-15 0,7
16-30 0,5

Ампер

Изоляционные материалы: Полиэтилен
Неопрен
Полиуретан
Поливинилхлорид
(полужесткий)
Полипропилен
Полиэтилен
(высокой плотности)
Поливинилхлорид
ПВХ (облученный)
Нейлон
Kynar (135 ° C)
Полиэтилен
(сшитый)
Термопласт
Эластомеры
Каптон
PTFE
FEP
PFA
Силикон
Медь Темп. 80 ° С 90 ° С 105 ° С 125 ° С 200 ° С
30 AWG 2 3 3 3 4
28 AWG 3 Insulation Materials: Polypropylene, Polyethylene (High Density)»> 4 4 5 6
26 AWG 4 5 5 6 Insulation Materials: Kapton, PTFE, FEP, PFA, Silicone»> 7
24 AWG 6 7 7 8 10
22 AWG 8 9 Insulation Materials: Polyvinylchloride, PVC (Irradiated), Nylon»> 10 11 13
20 AWG 10 12 13 14 17
18 AWG Insulation Materials: Polyethylene, Neoprene, Polyurethane, Polyvinylchloride (Semi-Rigid)»> 15 17 18 20 24
16 AWG 19 22 24 26 Insulation Materials: Kapton, PTFE, FEP, PFA, Silicone»> 32
14 AWG 27 30 33 40 45
12 AWG 36 40 Insulation Materials: Polyvinylchloride, PVC (Irradiated), Nylon»> 45 50 55
10 AWG 47 55 58 70 75
8 AWG Insulation Materials: Polyethylene, Neoprene, Polyurethane, Polyvinylchloride (Semi-Rigid)»> 65 70 75 90 100
6 AWG 95 100 105 125 Insulation Materials: Kapton, PTFE, FEP, PFA, Silicone»> 135
4 AWG 125 135 145 170 180
2 AWG 170 180 Insulation Materials: Polyvinylchloride, PVC (Irradiated), Nylon»> 200 225 240

Однопроводник на открытом воздухе 30 ° C Темп.

Расчет данных кабеля

Расчетный выход: Диаметр кабеля, общая емкость (мкФ), общий ток зарядки (амперы), параметры заряда на фазу (кВАр), реактивное сопротивление заряда (МОм * 1000 футов), индуктивность (мГн), реактивное сопротивление (Ом), переменный ток Сопротивление, соотношение X / R и импульсное сопротивление (Ом).

Основа расчета


Емкость кабелей, зарядный ток и зарядная реактивная мощность

Емкость одножильного экранированного кабеля определяется по следующей формуле:

Где:

C = Общая емкость кабеля (микрофарады) I заряда = Ток заряда кабеля
SIC = Диэлектрическая проницаемость изоляции кабеля (Таблица 3) D = Диаметр над изоляция (дюймы)
d = Диаметр проводника (дюймы) В LL = Рабочее напряжение системы (кВ)
f = Рабочая частота системы (Гц) L = Длина Кабель в футах
I заряд = Зарядный ток (амперы) КВАр заряд = Однофазный КВАр или зарядный ВАр на кабель

Индуктивность и реактивное сопротивление кабеля

Индуктивность и индуктивное сопротивление трех однофазных кабелей рассчитываются по формулам, приведенным ниже. Формулы предполагают конфигурацию кабеля, показанную на рисунке выше. Кроме того, поскольку индуктивность зависит от окружающего материала, используйте Таблицу 4, чтобы определить соответствующий коэффициент «K» (множитель) для индуктивности.

Где:

X L = Индуктивное сопротивление проводника (Ом) L C = Индуктивность кабеля (мГн)
L = Длина кабеля в ногах A, B, C = Расстояние на рисунок выше (дюймы)
K = установочный поправочный коэффициент, указанный в таблице 4 d = диаметр проводника (дюймы)

Сопротивление кабеля при рабочей температуре

Сопротивление жилы обеспечивается при 20 град.C в Таблице-1. При работе при другой температуре сопротивление меняется и рассчитывается по следующей формуле:

Где:

R AC = сопротивление переменного тока проводника при рабочей температуре (Ом)
R AC20C = сопротивление переменного тока проводника при 20 ° C (Ом)
T = рабочая температура проводник (° C)

Импеданс от скачков напряжения

Импеданс кабеля можно рассчитать по следующей формуле:

Где:

Z o = Импеданс кабеля (Ом)
L C = индуктивность проводника (мГн)
C = общая емкость кабеля (микрофарады)
30 Калькулятор сечения кабеля постоянного тока

| Fabhabs

Определение толщины кабеля постоянного тока

Эта страница предназначена для того, чтобы помочь вам определить толщину и тип кабеля для вашего жилого дома, кемпинга или крошечного дома.

Этот инструмент был создан для систем 12 В и 24 В постоянного тока.

Выбор правильного типа кабеля

Проще говоря, для систем на 12 В или 24 В, в которых перемещается конструкция, вы должны найти кабели, соответствующие стандарту ISO6722-B под названием:

Кабель FLRY-B

Эти кабели рассчитаны на автомобильное напряжение, температуру, вибрацию, изоляцию, истирание и т. Д. Поскольку этот стандарт должен соблюдаться во всей автомобильной промышленности, их также легко приобрести и они недороги.

Если вы не хотите знать больше, вы можете перейти к калькулятору, чтобы определить, какая толщина вам нужна.

Ссылку на стандарт ISO в формате PDF можно найти в разделе ссылок внизу страницы.

Многожильный против твердого сердечника

Твердый сердечник идеально подходит для статических приложений, таких как традиционные дома. Для приложений, подверженных динамическим нагрузкам (вибрация, движение и т. Д.), Более подходят кабели с многожильным сердечником.

Кабели с твердым сердечником менее гибкие и с большей вероятностью станут твердыми, что приведет к утонению и растрескиванию. Это может привести к потере непрерывности (разрыв цепи) или возникновению точек высокого сопротивления, что приведет к тепловым событиям.

Такие кабели, как FLRY-B, которые соответствуют стандарту ISO 6722, прошли испытания на абразивный износ, водонепроницаемость, изгиб и механические нагрузки и должны считаться стандартными для всех низковольтных систем в подвижных приложениях.

Для наземных перевозок, экспедиционных транспортных средств, переделанных фургонов и мобильных крошечных домов следует использовать многожильный сердечник.

Что делать с концами?

В идеале концы многожильных кабелей должны быть обжаты. Это защищает конец кабеля и обеспечивает хорошее электрическое и механическое соединение.

Часто концы просто скручивают и вставляют в резьбовой соединитель.

Концы НИКОГДА нельзя «лужить». Лужение — это когда конец провода окунается или покрывается припоем. Это может показаться хорошей идеей, но припой не такой твердый, как кажется, и со временем изменит форму.Это может привести к плохому соединению или отсоединению кабеля, что может стать серьезной проблемой для безопасности. Ни один компетентный производитель не лужит концы многожильного кабеля, да и вы не должны.

Номинальный ток

Производители кабелей должны указывать номинальный ток для каждой толщины поставляемого кабеля.

Номинальный ток указан в амперах и предназначен для того, чтобы помочь вам выбрать кабель соответствующей толщины для вашего приложения.

По сути, ограничение тока — это тепловой предел, связанный с тем, сколько тепла может рассеять кабель.Все провода имеют сопротивление (хотя оно и должно быть низким), которое вызывает нагрев проводов под нагрузкой.

Превышение предельного тока для кабеля может привести к «тепловому событию» и является серьезной проблемой для безопасности. В большинстве испытаний кабель подвешивается на открытом воздухе (или в воде), поэтому номинальный ток может быть ниже, если кабель должен быть размещен внутри кабелепровода или пучка других проводов.

В калькуляторе внизу страницы используются данные производителя, но вам всегда следует обращаться к справочным материалам производителя, у которого вы покупаете.

Падение напряжения

Из-за сопротивления провода передача электричества даже на несколько метров приводит к падению напряжения вдоль кабеля. Это означает, что устройства, расположенные далеко от аккумулятора, получают напряжение ниже, чем напряжение аккумулятора.

Некоторые устройства могут иметь цепи измерения напряжения, которые предотвращают работу при слишком низком напряжении.

Потеря напряжения в кабеле также вызывает потерю мощности, из-за чего энергия расходуется без надобности. Компромисс заключается между дополнительными расходами и весом более толстых кабелей и потерей мощности и тепловыделения.

Ориентация на удержание падения напряжения ниже 3% (туда и обратно) является хорошей практикой, хотя калькулятор позволит вам выбрать 1-5%.

Длина кабельной трассы

Длину кабельной трассы легко вычислить, но она должна включать истинную длину кабеля. Иногда трасса кабеля может быть довольно сложной и сложной, и ее не помешает переоценить.

У калькулятора есть кнопка переключения, которая автоматически удваивает длину, чтобы включить обратный ход. Если у вас есть кабель, который идет к устройству, то оставьте его включенным.

Если вы используете возврат шасси, где проводящее шасси подключено к отрицательной клемме источника питания, и шасси способно передавать этот ток, вы можете отключить эту функцию.

Калькулятор размера кабеля постоянного тока

Напряжение (В)

Ток (А)

Кабель (м)

Включить возврат?

Снимите флажок, только если вы используете возврат шасси или рассчитываете одностороннюю потерю. ( AWG) gauge:

Вышеуказанный калькулятор является ориентировочным. Убедитесь, что вы ссылаетесь на перекрестную ссылку и обращаетесь к спецификациям производителя. Если вы не уверены, обратитесь к компетентному и квалифицированному специалисту. Источники и ссылки представлены внизу страницы.

Константы, формулы и допущения:

Ниже приведены формулы, уравнения и константы, используемые в калькуляторе для перекрестных ссылок. В качестве фактора безопасности вычислитель предполагает, что кабели работают при максимальной указанной температуре в соответствии с ISO 6722 класс B (100 ° C). Значения удельного сопротивления и теплового коэффициента сопротивления были выбраны для тянутой меди (около 97%) в качестве проводящей, как стандартная отожженная медь, чтобы лучше представить качество обычно используемого кабеля.

Ссылки на технические документы

Другие онлайн-калькуляторы для расчета размеров кабеля постоянного тока:

HVDC Cable | Sumitomo Electric

ГЛАВНАЯ | Продукты | Кабель HVDC (постоянный ток высокого напряжения)

Кабельные технологии HVDC Sumitomo Electric позволяют объединять электрические сети между странами и континентами для обеспечения надежной энергетической инфраструктуры.

Характеристики

  • С момента завершения строительства первой кабельной системы HVDC в Японии в 1979 году, мы выполнили большое количество проектов, связанных с кабелями HVDC.Особо следует отметить подводные кабели HVDC на 500 кВ, проложенные через канал Kii в Японии, который является одной из самых мощных кабельных систем HVDC в мире с пропускной способностью 2 800 МВт. В дополнение к обычным кабелям, заполненным жидкостью, мы разработали и внедрили в производство кабельные системы на 500 кВ с минеральной пропиткой (с пропиткой по массе) и с изоляцией из сшитого полиэтилена на 400 кВ для систем высокого напряжения постоянного тока.

  • Кабель HVDC XLPE Sumitomo Electric позволяет выполнять операции с изменением полярности, а также значительно более высокую рабочую температуру проводника (90 ° C) по сравнению с кабелями MI.Эти функции позволяют клиентам получить различные преимущества, включая снижение капитальных затрат, увеличение эксплуатационной маржи, операции смены полярности с помощью обычного преобразователя LCC или сочетание кабеля и воздушной линии в одной системе. Наши кабельные системы из сшитого полиэтилена постоянного тока обеспечивают решения, отвечающие различным требованиям клиентов.

Подробная техническая информация

Примеры применения

Награждена кабельная система HVDC 525 кВ с изоляцией из сшитого полиэтилена в Германии

Проект подземного кабеля высокого напряжения постоянного тока (HVDC) для Amprion GmbH, который устанавливает новые инновационные стандарты в отрасли HVDC.

Sumitomo Electric при поддержке своего технологического партнера, Südkabel GmbH, поставила самую высокую в мире систему подземных кабелей высокого напряжения постоянного тока с изоляцией из сшитого полиэтилена 525 кВ для немецкого TSO Amprion, проект «Коридор A-Nord». Этот проект считается одним из наиболее важных проектов инфраструктуры передачи электроэнергии в стране, направленным на поддержку «Энергетического перехода» Германии, направленного на расширение использования возобновляемых источников энергии для потребителей и сокращение выбросов CO2 в стране. Sumitomo Electric будет отвечать за проектирование, производство, логистику, монтаж, стыковочные работы, ввод в эксплуатацию и техническое обслуживание кабельной трассы протяженностью около 300 км.

Проект HVDC в Южной Индии (Тричур-Пугалур) (завершится в 2020 г.)

  • Первый проект кабеля HVDC XLPE и VSC в Индии с мощностью 2 x 1 ГВт.

    Наша уникальная кабельная технология HVDC-XLPE, позволяющая менять полярность и работать при температуре проводника 90 ° C, является идеальным решением для кабельной системы HVDC-XLPE для этого проекта; Среди 200 км трассы в высокотемпературном регионе 32 км кабельной трассы и воздушной линии на оставшейся части, которая будет подвергаться частым ударам молний в сезон дождей.

Великобритания-Бельгия Система передачи высокого напряжения постоянного тока 400 кВ с изоляцией из сшитого полиэтилена

HVDC XLPE подводный и наземный кабель соединяет Хоккайдо с Хонсю

Хоккайдо-Хонсю Система передачи высокого напряжения постоянного тока 250 кВ с изоляцией из сшитого полиэтилена (в эксплуатации с 2012 года)

Эти подводные и наземные кабели HVDC XLPE соединяют Хоккайдо с Хонсю и имеют длину маршрута 43 км. Это первый в мире проект, состоящий из кабелей HVDC с преобразователем LCC и воздушной линии в режиме обратной полярности.

Свяжитесь с нами

Адаптер изолятора тока кабельного телевидения / трансформатор отключает подачу электричества на коаксиальных кабельных линиях, ток заземления, паразитную петлю напряжения

Быстрый и простой способ отключить нейтральный ток на входящей линии кабельного телевидения / интернета! Нейтральный ток по коаксиальному (круглый винтовой кабель) кабелю, который входит в ваш дом, — очень распространенная проблема. Даже если вы в настоящее время не подписаны на услуги кабельного телевидения, кабель все равно может идти к вам домой и проводить переменный ток.Этот переменный ток (переменный электрический ток) обычно проходит между нейтральным служебным проводом вашей электросети и кабельным телевидением. Тем не менее, ток также может проходить по металлическим водопроводным трубам (очень часто), заземляющим стержням и другим предметам. Проверьте линию кабельного телевидения, где он входит в дом (на стороне поставщика кабеля, ДО того, как он достигнет соединительной / монтажной коробки), используя клещи для амперметра. Он должен быть нулевым. Если у вас нет под рукой токоизмерительных клещей, используйте измеритель магнитного поля, например Trifield Meter.Показания идут вверх рядом с проводом кабельного телевидения / интернета, и вы уверены, что это от провода и ничего больше поблизости? Тогда у вас есть ток. Этот удобный и очень уникальный адаптер / трансформатор остановит этот переменный ток и вернет ваши показания к 0, где они должны быть. Переменный ток не должен проходить по линиям кабельного телевидения, и кабельная и энергетическая компания ничего не сделает с этим, так что вот реальное решение, которое профессионалы ЭМП используют постоянно.
  1. Найдите, где входит кабель — в этом месте он должен быть заземлен (подключен к вашей электрической системе или к чему-то металлическому).
  2. Отсоедините два провода, обратите внимание, какой из них идет в ваш дом (сторона абонента), а какой идет от кабельной компании (сторона системы).
  3. Прикрутите абонентскую сторону (домашние кабельные линии) к абонентской стороне изолятора. Прикрутите сторону системы (кабельного телевидения) к системной стороне изолятора.
  4. Заземление (заземление) должно выполняться только на абонентской стороне. В противном случае вы обойдете трансформатор, и ток все равно будет.Заземление обычно представляет собой переходник между гнездом и гнездом, установленный внутри распределительной коробки кабельного телевидения, и у него будет провод, идущий к заземляющему стержню или соединяющий вашу электрическую или что-то металлическое в электрической системе поблизости. Так что просто убедитесь, что это прикручено на стороне подписчика. Это безопасно «заземляет» провода кабельного телевидения внутри дома, при этом электрически изолируя вашу линию, чтобы остановить нежелательный ток.

Быстрое и легкое решение этой распространенной проблемы. Изолируйте свой дом от кабельной компании и отключите ток заземления, который иногда называют «паразитным напряжением» на линиях кабельного телевидения.Высокоэкономичный, даже если ток не измеряется в линии кабельного телевидения — является хорошим профилактическим средством и предлагает душевное спокойствие в нашем сложном и постоянно меняющемся электрическом мире.

Включает:

  • Изолятор кабельного ТВ для тяжелых условий эксплуатации (изолирующий трансформатор или изолятор контура заземления) с коаксиальным гнездом винтового типа на каждой стороне.
  • Коаксиальный переходник «папа-папа» (обычно требуется, поэтому мы прилагаем его к устройству).

Все продукты | Schneider Electric

  • Доступ к энергии

  • Автоматизация и управление зданиями

  • Критическая мощность, охлаждение и стойки

  • se.com/eg/en/work/products/industrial-automation-control/»>

    Промышленная автоматизация и управление

  • Низковольтные изделия и системы

  • Распределение среднего напряжения и автоматизация сетей

  • Жилой и малый бизнес

  • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
