Номиналь- ное сечение жилы, мм²	Допустимая токовая нагрузка силовых кабелей, А
	одножильных				многожильных**
	На постоянном токе		На переменном токе*		На переменном токе
	На воздухе	В земле	На воздухе	В земле	На воздухе	В земле
1,5	35	48	28	33	25	31
2,5	46	63	36	42	34	40
4,0	60	82	47	54	45	52
6,0	76	102	59	67	56	64
10,0	105	136	82	89	78	86
16,0	139	175	108	115	104	112
25,0	188	228	146	147	141	144
35,0	230	274	180	176	172	173
50,0	281	325	220	208	209	205
70,0	356	399	279	255	265	253
95,0	440	478	345	306	327	304
120,0	514	546	403	348	381	347
150,0	591	614	464	392	437	391
185,0	685	695	538	443	504	442
240,0	821	812	641	515	598	515

* — при прокладке треугольником вплотную

** — для определения токовых нагрузок четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах в нормальном режиме, а также для пятижильных кабелей данные значения должны быть умножены на коэффициент 0,93.

Пожалуйста, подождите..

Длительно допустимые токовые нагрузки для проводов и кабелей

Если электрический ток будет протекать по проводнику в течение длительного времени, в этом случае установится определенная стабильная температура данного проводника, при условии неизменной внешней среды. Величины токов, при которых температура достигает максимального значения, в электротехнике известны как длительно допустимые токовые нагрузки для кабелей и проводов. Данные величины соответствуют определенным маркам проводов и кабелей. Они зависят от изоляционного материала, внешних факторов и способов прокладки. Большое значение имеет материал и сечение кабельно-проводниковой продукции, а также режим и условия эксплуатации.

Содержание

Причины нагрева кабеля

Причины повышения температуры проводников тесно связаны с самой природой электрического тока. Всем известно, что по проводнику под действием электрического поля упорядоченно перемещаются заряженные частицы – электроны. Однако для кристаллической решетки металлов характерны высокие внутренние молекулярные связи, которые электроны вынуждены преодолевать в процессе движения. Это приводит к высвобождению большого количества теплоты, то есть, электрическая энергия преобразуется в тепловую.

Данное явление похоже на выделение теплоты под действием трения, с той разницей, что в рассматриваемом варианте электроны соприкасаются с кристаллической решеткой металла. В результате, происходит выделение тепла.

Такое свойство металлических проводников имеет как положительные, так и отрицательные стороны. Эффект нагрева используется на производстве и в быту, как основное качество различных устройств, например, электрических печей или электрочайников, утюгов и другой техники. Отрицательными качествами являются возможные разрушения изоляции при перегреве, что может привести к возгоранию, а также выходу из строя электротехники и оборудования. Это означает, что длительные токовые нагрузки для проводов и кабелей превысили установленную норму.

Существует множество причин чрезмерного нагрева проводников:

• Основной причиной часто становится неправильно выбранное сечение кабеля. Каждый проводник обладает собственной максимальной пропускной способностью тока, измеряемого в амперах. Прежде чем подключать тот или иной прибор, необходимо установить его мощность и только потом выбирать сечение. Выбор следует делать с запасом мощности от 30 до 40%.
• Другой, не менее распространенной причиной, считаются слабые контакты в местах соединений – в распределительных коробках, щитках, автоматических выключателях и т.д. При плохом контакте провода будут нагреваться, вплоть до их полного перегорания. Во многих случаях достаточно проверить и подтянуть контакты, и чрезмерный нагрев исчезнет.
• Довольно часто контакт нарушается из-за неправильного соединения медных и алюминиевых проводов. Чтобы избежать окисления в местах соединений этих металлов, необходимо использовать клеммники.

Для правильного расчета сечения кабеля нужно вначале определить максимальные токовые нагрузки. С этой целью сумма всех номинальных мощностей у используемых потребителей, должна быть поделена на значение напряжения. Затем, с помощью таблиц можно легко подобрать нужное сечение кабеля.

Расчет допустимой силы тока по нагреву жил

Правильно выбранное сечение проводника не допускает падений напряжения, а также излишних перегревов под воздействием проходящего электротока. То есть, сечение должно обеспечивать наиболее оптимальный режим работы, экономичность и минимальный расход цветных металлов.

Сечение проводника выбирается по двум основным критериям, как допустимый нагрев и допустимая потеря напряжения. Из двух значений сечения, полученных при расчетах, выбирается большая величина, округляемая до стандартного уровня. Потеря напряжения оказывает серьезное влияние преимущественно на состояние воздушных линий, а величина допустимого нагрева оказывает серьезное влияние на переносные шланговые и подземные кабельные линии. Поэтому сечение для каждого вида проводников определяется в соответствии с этими факторами.

Понятие допустимой силы тока по нагреву (Iд) представляет собой протекающую по проводнику силу тока в течение длительного времени, в процессе которого появляется значение длительно допустимой температуры нагрева. При выборе сечения необходимо соблюдение обязательного условия, чтобы расчетная сила тока Iр соответствовала допустимой силе тока по нагреву Iд. Значение Iр определяется по следующей формуле: Iр, в которой Рн является номинальной мощностью в кВт; Кз – коэффициент загрузки устройства, составляющий 0,8-0,9; Uн – номинальное напряжение устройства; hд – КПД устройства; cos j – коэффициент мощности устройства 0,8-0,9.

Таким образом, любому току, протекающему через проводник в течение длительного времени, будет соответствовать определенное значение установившейся температуры проводника. При этом, внешние условия, окружающие проводник, остаются неизменными. Величина тока, при которой температура данного кабеля считается максимально допустимой, известна в электротехнике, как длительно допустимый ток кабеля. Этот параметр зависит от материала изоляции и способа прокладки кабеля, его сечения и материала жил.

Когда рассчитываются длительно допустимые токи кабелей, обязательно используется значение максимальной положительной температуры окружающей среды. Это связано с тем, что при одинаковых токах теплоотдача происходит значительно эффективнее в условиях низких температур.

В разных регионах страны и в разное время года температурные показатели будут отличаться. Поэтому в ПУЭ имеются таблицы с допустимыми токовыми нагрузками для расчетных температур. Если же температурные условия значительно отличаются от расчетных, существуют поправки с помощью коэффициентов, позволяющих рассчитать нагрузку для конкретных условий. Базовое значение температуры воздуха внутри и вне помещений устанавливается в пределах 250С, а для кабелей, проложенных в земле на глубине 70-80 см – 150С.

Расчеты с помощью формул достаточно сложные, поэтому на практике чаще всего используется таблица допустимых значений тока для кабелей и проводов. Это позволяет быстро определить, способен ли данный кабель выдержать нагрузку на данном участке при существующих условиях.

Условия теплоотдачи

Наиболее эффективными условиями для теплоотдачи является нахождение кабеля во влажной среде. В случае прокладки в грунте, отведение тепла зависит от структуры и состава грунта и количества влаги, содержащейся в нем.

Для того чтобы получить более точные данные, необходимо определить состав почвы, влияющий на изменение сопротивления. Далее с помощью таблиц находится удельное сопротивление конкретного грунта. Данный параметр может быть уменьшен, если выполнить тщательную трамбовку, а также изменить состав засыпки траншеи. Например, теплопроводность пористого песка и гравия ниже, чем у глины, поэтому кабель рекомендуется засыпать глиной или суглинком, в которых отсутствуют шлаки, камни и строительный мусор.

Воздушные кабельные линии обладают плохой теплоотдачей. Она ухудшается еще больше, когда проводники прокладываются в кабель-каналах с дополнительными воздушными прослойками. Кроме того, кабели, расположенные рядом, подогревают друг друга. В таких ситуациях выбираются минимальные значения нагрузок по току. Чтобы обеспечить благоприятные условия эксплуатации кабелей, значение допустимых токов рассчитывается в двух вариантах: для работы в аварийном и длительном режиме. Отдельно рассчитывается допустимая температура на случай короткого замыкания. Для кабелей в бумажной изоляции она составит 2000С, а для ПВХ – 1200С.

Значение длительно допустимого тока и допустимая нагрузка на кабель представляет собой обратно пропорциональную зависимость температурного сопротивления кабеля и теплоемкости внешней среды. Необходимо учитывать, что охлаждение изолированных и неизолированных проводов происходит в совершенно разных условиях. Тепловые потоки, исходящие от кабельных жил, должны преодолеть дополнительное тепловое сопротивление изоляции. На кабели и провода, проложенные в земле и трубах, существенно влияет теплопроводность окружающей среды.

Если в одной траншее прокладывается сразу несколько кабелей, в этом случае условия их охлаждения значительно ухудшаются. В связи с этим длительно допустимые токовые нагрузки на провода и кабели снижаются на каждой отдельной линии. Данный фактор нужно обязательно учитывать при расчетах. На определенное количество рабочих кабелей, проложенных рядом, существуют специальные поправочные коэффициенты, сведенные в общую таблицу.

Таблица нагрузок по сечению кабеля

Передача и распределение электрической энергии совершенно невозможно без проводов и кабелей. Именно с их помощью электрический ток подводится к потребителям. В этих условиях большое значение приобретает токовая нагрузка по сечению кабеля, рассчитываемая по формулам или определяемая с помощью таблиц. В связи с этим, сечения кабелей подбираются в соответствии с нагрузкой, создаваемой всеми электроприборами.

Предварительные расчеты и выбор сечения обеспечивают бесперебойное прохождение электрического тока. Для этих целей существуют таблицы с широким спектром взаимных связей сечения с мощностью и силой тока. Они используются еще на стадии разработки и проектирования электрических сетей, что позволяет в дальнейшем исключить аварийные ситуации, влекущие за собой значительные затраты на ремонт и восстановление кабелей, проводов и оборудования.

Существующая таблица токовых нагрузок кабелей, приведенная в ПУЭ показывает, что постепенный рост сечения проводника вызывает снижение плотности тока (А/мм2). В некоторых случаях вместо одного кабеля с большой площадью сечения, более рациональным будет использование нескольких кабелей с меньшим сечением. Однако, данный вариант требует экономических расчетов, поскольку при заметной экономии цветного металла жил, возрастают затраты на устройство дополнительных кабельных линий.

Выбирая наиболее оптимальное сечение проводников с помощью таблицы, необходимо учитывать несколько важных факторов. Во время проверки на нагрев, токовые нагрузки на провода и кабели принимаются из расчета их получасового максимума. То есть, учитывается средняя максимальная получасовая токовая нагрузка для конкретного элемента сети – трансформатора, электродвигателя, магистралей и т.д.

Кабели, рассчитанные на напряжение до 10 кВ, имеющие пропитанную бумажную изоляцию и работающие с нагрузкой, не превышающей 80% от номинала, допускается краткосрочная перегрузка в пределах 130% на максимальный период 5 суток, не более 6 часов в сутки.

Когда нагрузка кабеля по сечению определяется для линий, проложенных в коробах и лотках, ее допустимое значение принимается как для проводов, уложенных открытым способом в лотке в одном горизонтальном ряду. Если провода прокладываются в трубах, то это значение рассчитывается, как для проводов, уложенных пучками в коробах и лотках.

Если в коробах, лотках и трубах прокладываются пучки проводов в количестве более четырех, в этом случае допустимая токовая нагрузка определяется следующим образом:

• Для 5-6 проводов, нагруженных одновременно, считается как при открытой прокладке с коэффициентом поправки 0,68.
• Для 7-9 проводников при одновременной нагрузке – так же как при открытой прокладке с коэффициентом 0,63.
• Для 10-12 проводников при одновременной нагрузке – так же как при открытой прокладке с коэффициентом 0,6.

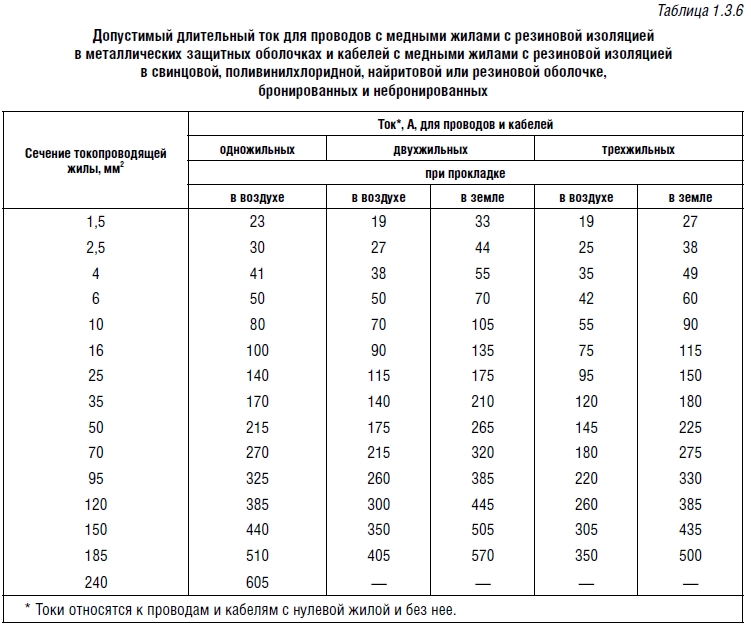

Таблица для определения допустимого тока

Расчеты, выполняемые вручную, не всегда позволяют определить длительно допустимые токовые нагрузки для кабелей и проводов. В ПУЭ содержится множество разных таблиц, в том числе и таблица токовых нагрузок, содержащая готовые значения, применительно к различным условиям эксплуатации.

Характеристики проводов и кабелей, приведенные в таблицах, дают возможность нормальной передачи и распределения электроэнергии в сетях с постоянным и переменным напряжением. Технические параметры кабельно-проводниковой продукции находятся в очень широком диапазоне. Они различаются собственной маркировкой, количеством жил и другими показателями.

Размер электрического кабеля в зависимости от номинального тока

Ампер в зависимости от размера кабеля для стационарных установок в зданиях.

Рекламные ссылки

В приведенной ниже таблице указаны номинальные значения тока для стационарной прокладки кабелей внутри зданий. Таблица основана на ПВХ-проводке и кабелях с ПВХ-изоляцией — однопроволочной, тонкопроволочной и многопроволочной.

1 20011 2

Способ установки	A1		A2		B1		B2
Установка	Одножильные кабели, в изолирующих трубах, в теплоизолированных стенах		Многожильные кабели в изоляционных трубах, в теплоизолированных стенах		Одножильные кабели, в изолирующих трубах, на стенах		Многожильные кабели, или кабели в многожильных оболочках, в изоляционных трубках, на стенах
Количество жил	2	3	2	3		3
Cross-Section (mm 2 )	Current Ratings (ampere)
1. 5	15.5	13.5	15.5	13.0	17.5	15.5	16.5	15.0
2.5	19.5	18.0	18.5	17.5	24	21	23	20
4	26	24	25	23	32	28	30	27
6	34	31	32	29	41	36	38	34
10	46	42	43	39	57	50	52	46
16	61	56	57	52	76	68	69	62
25	80	73	75	68	101	89	90	80
35	99	89	92	83	125	110	111	99
50	119	108	110	99	151	134	133	118
70	151	136	139	125	192	171	168	149
95	182	164	167	150	232	207	201	179
120	210	188	192	172	269	239	232	206
150	240	216	219	196
185	273	245	248	223
240	320	286	291	261
300	367	328	334	298

• operating temperature max . 70 ^o C
• температура окружающей среды макс. 70 ^o C

• A1 — Одножильные кабели в кабелепроводе в теплоизолированной стене
• A2 — Многожильный кабель или многожильный кабель в оболочке в кабелепроводе в теплоизолированной стене
• B1 — Одножильный кабель в кабелепроводе или стене
• B2 — Многожильный кабель или многожильный кабель в кабелепроводе в стена

• AWG в квадратные мм Преобразование сечения проводов

Рекламные ссылки

Похожие темы

Связанные документы

Engineering ToolBox — Расширение SketchUp — Онлайн 3D-моделирование!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, увлекательными и бесплатными программами SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О программе Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложения на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.

Реклама в ToolBox

Если вы хотите продвигать свои товары или услуги в Engineering ToolBox — используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.

Citation

Эту страницу можно цитировать как

• Engineering ToolBox, (2014). Размер электрического кабеля в зависимости от номинального тока . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/cables-current-rating-a1-a2-b1-b2-d_1875.html [День доступа, мес. год].

Изменить дату доступа.

. .

close

Номинальный ток по американскому калибру проводов

Американский калибр проводов AWG используется в качестве стандартного метода определения диаметра провода, измеряя диаметр проводника (голого провода) со снятой изоляцией. AWG иногда также называют калибром проводов Брауна и Шарпа (B&S).

В приведенной ниже таблице AWG указан один сплошной круглый проводник. Из-за небольших зазоров между жилами в многожильных проводах многожильный провод с такой же токопроводящей способностью и электрическим сопротивлением, что и одножильный провод, всегда имеет несколько больший общий диаметр.

Чем больше число, тем тоньше провод. Типичная бытовая электропроводка имеет номер AWG 12 или 14. Телефонный провод имеет типичный размер AWG 22, 24 или 26.

В таблице ниже указаны номинальные значения тока для одножильных и многожильных проводных кабелей с ПВХ-изоляцией. Имейте в виду, что текущая нагрузка зависит от способа монтажа (оболочки) и от того, насколько хорошо тепло сопротивления отводится от кабеля. Важна рабочая температура проводника, температура окружающей среды и тип изоляции проводника. Всегда проверяйте данные производителя перед детальным проектированием.

Для просмотра полной таблицы с номиналами одноядерных и многоядерных токов — поверните экран!

22329 3 3323 0074

AWG	Diameter (mm)	Diameter (in)	Square (mm 2 )	Resistance Copper (ohm/1000m)	Сопротивление Алюминий (Ом/1000 м)	Макс. Номинальные токовые нагрузки — медь (amps) 1)
						Single Core	Multicore
							up to 3 cores	4 — 6 cores	7 — 24 cores	25 — 42 cores	43 and above
40	0,08	.	0,0050	3448	5300
	3	0.0064	2693	4141
38	0.10	0.0040	0.0078	2210	3397
37	0.11	0,0045	0,0095	1810	2789
34	34	0074	0.0050	0.013	1326	2038
35	0. 14	0.0056	0.015	1120	1767
34	0,16	0,0063	0,020	862	1325						330073 33	0.18	0.0071	0.026	663	1019
32	0.20	0.0080	0.031	556	855
30	0,25	0,010	0,049	352	541			0323
28	0.33	0.013	0.080	216	331
27	0.36	0.014	0.096	180	276
26	0,41	0,016	0,13	133	204				204				204				0323
25	0. 45	0.018	0.16	108	166
24	0.51	0.020	0.20	88	133	3,5	2	1,6	1,4	1,2	1,0
22	0,64	0,025	0,33	0,025	0,33	0,025	0,33	0,025	0,33	0,025	0,33	0,025	0,33	0,025	0,39	0,025	0,3	52	80	5.0	3	2.4	2.1	1.8	1.5
20	0.81	0.032	0.50	34	53	6.0	5	4.0	3.5	3.0	2.5
18	1. 0	0.040	0.82	21	32	9.5	7	5.6	4.9	4.2	3.5
16	1.3	0.051	1.3	13	20	15	10	8.0	7.0	6.0	5.0
14	1.6	0.064	2.1	8.2	13	24	15	12	10	9.0	7.5
13	1.8	0.072	2.6	6.6	10
12	2.1	0.081	3.3	5.2	8.0	34	20	16	14	12	10
10	2. 6	0.10	5.3	3.3	5.0	52	30	24	21	18	15
8	3.3	0.13	8.3	2.1	3.2	75	40	32	28	24	20
6	4.1	0.17	13.3	1.3	2.0	95	55	44	38	33	27
4	5.2	0.20	21.2	0.81	1.3	120	70	56	49	42	35
3			26.7	0.65	0.99	154	80	64	56	48	40
2	6. 5	0.26	33.6	0.51	0.79	170	95	76	66	57	57
1	7.4	0.29	42.4	0.41	0.63	180	110	88	77	66	55
0 (1/0)	8.3	0.33	53.5	0.32	0.50	200
00 (2/0)	9.3	0.37	67.4	0.26	0.39	225
000 (3/0)	10.4	0.41	85.0	0.20	0.32	275
0000 (4/0)	11.7	0.46	107	0. 16	0.25	325
250			127			345
300			152			390
400			178			415

¹⁾ Current ratings for up to 1000 V , PVC-insulated single and multicore wiring cables, ambient temperature до 30 ^o C

Загрузите и распечатайте диаграмму AWG

Значения сопротивления основаны на удельном электрическом сопротивлении меди 1,724 x 10 ^-8 Ом·м (0,0174 мкОм·м) и удельное электрическое сопротивление для алюминия 2,65 x 10 ^-8 Ом·м (0,0265 мкОм·м).
