Трансформаторы для галогенных ламп 12 вольт: Почему для электропитания светодиодного оборудования нельзя использовать электронные трансформаторы для галогенных ламп?

Содержание

Почему для электропитания светодиодного оборудования нельзя использовать электронные трансформаторы для галогенных ламп?

  При подборе оборудования для светодиодной подсветки или светодиодного освещения, неизбежно возникает задача выбора блока питания для системы. Специалисты по светодиодному оборудованию всегда предлагают использовать специализированные блоки питания. У человека, столкнувшегося с этим оборудованием в первый раз, как правило, возникает вполне естественный вопрос – почему нельзя применить электронный трансформатор для галогенных ламп? Он, при одинаковой мощности, имеет меньший размер, меньшую цену, да и выходное напряжение у него тоже 12 вольт. Те, кто просто хочет получить ответ на этот вопрос, не вникая в подробности, может сразу перейти к выводам в конце статьи.

  Для тех же, кто хочет подробнее разобраться в вопросе – немного теории.

  Для начала хочется отметить, что практически все современные источники питания – это импульсные преобразователи.

Принципиальное отличие их от применявшихся ранее аналоговых (или линейных) источников питания заключается в том, что преобразование напряжения в них осуществляется не на частоте питающей электросети (50Гц), а на значительно более высокой частоте (обычно в диапазоне 30000-50000 Гц). Благодаря переходу на такие частоты удалось значительно уменьшить размеры и вес источников питания, а также значительно повысить их КПД, который в современных моделях достигает 95%.

  Чтобы понять различие между полноценным блоком питания и электронным трансформатором, разберемся с их внутренним устройством.

Рассмотрим структурную схему обычного электронного трансформатора для питания галогенных ламп (рис. 1).



Рис.1 Структурная схема электронного трансформатора, предназначенного для питания галогенных ламп.

  Переменный ток частотой 50 Гц и напряжением 220 В (Рис.2а) подается на входной выпрямитель, представляющий из себя, как правило, диодный мост. На выходе выпрямителя (Рис.

2б) мы получаем импульсы напряжения одной полярности и удвоенной частоты – 100Гц.





Рис.2 Формы напряжения на входе (а) и выходе (б) выпрямителя.

  Далее это напряжение подается на каскад, выполненный на ключевых транзисторах, которые при помощи положительной обратной связи введены в режим генерации. Таким образом, на выходе этого каскада формируются высокочастотные импульсы с частотой генерации и амплитудой сетевого напряжения. Очень важно для нашего случая обратить внимание на то, что генерация в подобной схеме возникает не всегда, а только при условии, что нагрузка электронного трансформатора находится в определенных пределах, например, от 30 до 300 Ватт. Кроме того, поскольку питание ключевого каскада осуществляется импульсами с выхода выпрямителя, то высокочастотное колебание генератора оказывается промодулированным импульсами частотой 100 Гц.

  Сформированное таким образом напряжение сложной формы подается на понижающий трансформатор, на выходе которого мы имеем напряжение такой же формы, но величиной, подходящей для питания галогенных ламп. Здесь стоит отметить, что для нити накаливания, которая является источником света в галогенных лампах, не имеет значение формы питающего напряжение. Для ламп накаливания важно только действующее напряжение – т.е. величина напряжения, усредненная за период времени. Когда в характеристиках электронного трансформатора указывается выходное напряжение 12 вольт, то речь идет как раз о действующем напряжении. На рис.3 приведены реальные осциллограммы, снятые на выходе электронного трансформатора.



Рис.3 Осциллограммы на выходе электронного трансформатора, предназначенного для питания галогенных ламп.

  Из осциллограммы Рис.3а видно, что импульсы на выходе электронного трансформатора следуют с частотой 55000 Гц, имеют очень крутые фронты и амплитудное значение 17 вольт. По осциллограмме на Рис.3б можно заметить, что почти 20% времени напряжение на выходе электронного трансформатора вообще равно нулю (горизонтальные участки между всплесками напряжения). Что же произойдет, если такое напряжение подать, например, на светодиодную лампу? В любую светодиодную лампу всегда встроен собственный драйвер для обеспечения оптимального режима работы светодиодов.

Этот драйвер будет пытаться сгладить скачки напряжения, но гарантировать долгую надежную работу в этом случае невозможно. Что касается светодиодной ленты – то для ее питания вообще требуется постоянное напряжение.



  Теперь рассмотрим структурную схему стабилизированного блока питания, используемого совместно со светодиодным оборудованием (рис. 4).

Рис.4 Структурная схема блока питания постоянного тока со стабилизированным выходным напряжением, предназначенного для питания светодиодного оборудования.

 Первый блок – уже знакомый нам входной выпрямитель, который не имеет никаких отличий от выпрямителя, рассмотренного нами выше. С его выхода напряжение (см. Рис.2б) подается на сглаживающий фильтр, после которого приобретает форму, показанную сплошной линией на Рис.5.

Рис.5 Форма напряжения на выходе сглаживающего фильтра.

  Как видно из рисунка, пульсации на выходе фильтра почти отсутствуют и форма напряжения близка к прямой линии.

  Это напряжение подается на силовые транзисторные ключи, к выходу которых, как и в случае с электронным трансформатором, подключен понижающий трансформатор. Отличие заключается в том, что работой ключей управляет специализированная микросхема, в состав которой входит задающий генератор, ШИМ контроллер и различные цепи управления.

  Механизм использования ШИМ (широтно-импульсной модуляции) в блоке питания заключается в том, что меняя ширину коммутирующих импульсов, подаваемых на силовые ключи, можно менять напряжение на выходе блока питания. Благодаря этому, подавая сигнал управления с выхода блока питания на вход контроллера ШИМ, появляется возможность стабилизировать выходное напряжение.

  Стабилизация выходного напряжения осуществляется следующим образом. Когда выходное напряжение, под влиянием внешних факторов, повышается, сигнал ошибки передается с выхода блока питания на контроллер ШИМ, ширина импульсов уменьшается, и выходное напряжение снижается, приходя в норму.

При понижении выходного напряжения аналогичным образом происходит увеличение ширины коммутирующих импульсов. Благодаря такой работе, выходное напряжение всегда поддерживается в заданном диапазоне.

  Поскольку режим работы задающего генератора в данной схеме не зависит от внешних воздействий, а также благодаря цепям стабилизации, выходное напряжение остается постоянным во всем диапазоне допустимой мощности нагрузки, например, от 0 до 100 Вт.

  Кроме того, наличие обратной связи позволило защитить блок питания от выхода из строя. При превышении потребляемой мощности, при повышении выходного напряжения выше критического, а также при коротком замыкании в нагрузке происходит автоматическое выключение блока питания. После устранения причины, вызвавшей срабатывание защиты, блок питания запускается вновь.

  После понижающего трансформатора высокочастотные разнополярные импульсы поступают на выпрямитель, где преобразуются в импульсы одной полярности. Выходной фильтр сглаживает импульсы после выпрямления и превращает их в постоянное напряжение с низким уровнем пульсаций.

  Благодаря рассмотренным мерам стабилизации и фильтрации, нестабильность постоянного напряжение на выходе блока питания обычно не превышает 3% от номинального, а напряжение пульсаций имеет величину не более 0,1 вольта.

  Также немаловажное положительное влияние выходного фильтра — значительное снижение уровня электромагнитных помех, излучаемых блоком питания и в особенности помех, излучаемых проводами, подключенными к его выходу.

  Выводы

  Электронные трансформаторы, предназначенные для питания галогенных ламп, использовать для питания светодиодного оборудования нельзя потому, что:

1. Значение 12 вольт, указанное в паспорте электронного трансформатора – это действующее (усредненное) напряжение. Реально в выходном напряжении могут присутствовать короткие импульсы, амплитудой до 40 вольт.

2. Напряжение на выходе электронного трансформатора высокочастотное и невыпрямленное. Оно содержит импульсы разной полярности, как положительной, так и отрицательной.

3. Выходное действующее напряжение электронных трансформаторов нестабильно, зависит от входного напряжения питающей сети, от мощности подключенной нагрузки, от температуры окружающей среды и может лежать в пределах 11-16 вольт.

4. Электронный трансформатор не способен работать при маленькой нагрузке. В его характеристиках обычно указывается нижняя и верхняя граница допустимой мощности нагрузки, например 30-300 ватт.

  Первые три пункта неминуемо приведут к преждевременному выходу светодиодного оборудования из строя. В некоторых случаях оборудование может выйти из строя уже при первом включении. Такая поломка не будет являться гарантийным случаем.

  При замене галогеновых ламп на светодиодные в уже существующих системах, помимо первых трех пунктов, необходимо учитывать и четвертый. Потребляемая мощность светодиодных ламп в 10 раз меньше мощности галогеновых. При недостаточной нагрузке электронный трансформатор может не включиться совсем или будет периодически включаться и выключаться. При такой замене ламп в любом случае рекомендуется заменять и источник питания.

Трансформатор для галогенных ламп | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Речь в сегодняшней статье пойдет о расчете и выборе понижающего трансформатора для галогенных ламп, а также о схемах его подключения.

Галогенные лампы нашли широкое применение для освещения разного вида помещений. Они обладают идеальной цветопередачей и имеют постоянную яркость на протяжении всего периода работы. Срок службы таких ламп в 3-4 раза дольше (до 2-4 тыс. часов), чем у ламп накаливания.

Всего существует два типа галогенных ламп:

  • на переменное напряжение 220 (В)
  • на переменное напряжение 6, 12 и 24 (В)

Первый тип ламп включаются в сеть 220 (В) напрямую (непосредственно) без применения каких-либо понижающих трансформаторов.

Вот фотография галогенной лампы JCDR на 220 (В) мощностью 35 (Вт) с цоколем GU5. 3 (значение 5.3 — это расстояние между выводами в миллиметрах).

Вот еще пример «галогенки» ЭРА на 220 (В) мощностью 35 (Вт) с цоколем GY6.35.

Для подключения второго типа ламп необходим понижающий трансформатор 220/6 (В), 220/12 (В) и 220/24 (В) соответственно.

В данной статье мы более подробно остановимся именно на этих типах галогенных ламп.

Напомню Вам, что применение ламп на 6, 12 или 24 (В) обеспечивает дополнительную электробезопасность. Почитайте статью про требования к светильникам и розеткам, установленных в ванной комнате или в помещении парилки.



Электромагнитный или электронный трансформатор? Что выбрать?

На сегодняшний день понижающие трансформаторы делятся на 2 типа:

  • электромагнитные (тороидальные)
  • электронные (импульсные)

Электромагнитные трансформаторы для галогенных ламп достаточно надежны и не очень дорогие по стоимости.

Их принцип работы основан на электромагнитной связи первичной и вторичной обмоток (катушек).

Также они имеют весомые недостатки — это значительный вес (массу) и габаритные размеры, поэтому их применение несколько ограничено. Посмотрите сами. Электромагнитный трансформатор 220/12 (В) HBL-250 имеет вес около 3,2 (кг).

Хочу сказать еще о двух их недостатках — это нагрев во время работы и чувствительность к скачкам напряжения, что отрицательно сказывается на сроке службы галогенных ламп.

Вес и габаритные размеры электронных трансформаторов в несколько раз меньше, чем у электромагнитных. Они имеют стабилизированное напряжение на выходе и особо не нагреваются во время работы (по сравнению с электромагнитными).

Некоторые типы электронных трансформаторов обладают встроенной защитой от короткого замыкания, перегрева, плавным пуском, что значительно увеличивает срок службы галогенных ламп, поэтому они и  нашли более широкое применение, особенно для светильников и люстр для натяжных и подвесных потолков, корпусной мебели и т. п.

Электронные трансформаторы имеют совершенно другой принцип работы, основанный на преобразовании электрической энергии за счет электронных устройств и полупроводниковых приборов.

Электронный трансформатор запрещено включать без нагрузки в связи с особенностями его внутренней схемы. Вы наверное замечали, что на корпусах некоторых моделей указаны два значения мощности: минимальная и максимальная. Например, 40-105 (Вт). Так вот общая мощность ламп, питающихся от этого трансформатора, должна быть не меньше 40 (Вт).



Как рассчитать мощность трансформатора для галогенных ламп?

Итак, Вы определились с типом понижающего трансформатора. Теперь нужно выбрать его мощность. В продаже имеются трансформаторы с разными значениями мощностей. Покупать трансформатор с завышенной мощностью совсем не целесообразно, или наоборот, можно купить с недостаточной мощностью, что вызовет его перегруз и выход из строя.

Рассмотрим на реальном примере.

Предположим, что на кухне необходимо установить 6 галогенных точечных светильников напряжением 12 (В) мощностью 35 (Вт). Общая мощность всех ламп составит 210 (Вт). Введем коэффициент запаса (надежности), увеличив значение 210 (Вт) на 10-15%. Получаем мощность, равную 231 (Вт). Таким образом, нам нужно приобрести понижающий трансформатор 220/12 (В) мощностью не ниже 231 (Вт). Приходим в магазин, смотрим ближайшее большее значение и покупаем трансформатор на 250 (Вт).

Вот стандартный ряд номинальных мощностей: 50, 60, 70, 105, 150, 200, 250, 300, 400 (Вт).

Схема подключения галогенных ламп. Вариант 1

Вот схема подключения галогенных ламп для нашего варианта:

Схема подключения трансформатора на стороне 220 (В) осуществляется через одноклавишный выключатель. Отходящие от распределительной коробки оранжевый и синий проводники (читайте о цветовой маркировке проводов) подключаются на первичные клеммы  трансформатора L и N «Input» («Вход»).

На стороне 12 (В) все галогенные лампы подключаются на вторичные клеммы трансформатора «Output» («Выход») отдельными медными проводами (кабелями) сечением не менее 1,5 кв.мм и только параллельно. Сечение и длина питающих проводов должны быть одинаковыми, иначе яркость свечения «галогенок» будет отличаться друг от друга.

Если клеммных зажимов на трансформаторе не достаточно для подключения 6 ламп, то можно применить специальные соединительные клеммы.

Длина проводов (кабелей) между трансформатором и галогенными лампами должна быть в пределах от 1,5 до 3 (м). Почему? Если это расстояние увеличить, то в линии возникнут большие потери (провод начнет греться), т.к. при одной и той же мощности лампы и разных питающих напряжениях (220 и 12 В) ток в проводах будет отличаться в десятки раз, соответственно, уменьшится яркость ламп.

Если по каким-то причинам длина от трансформатора до лампы превышает 3 метров, то необходимо увеличивать сечение питающего провода (кабеля).



Подключение галогенных светильников. Вариант 2

Можно сделать немного по-другому. Разобьем 6 светильников на 2 группы, т.е. в первой группе — 3 штуки, и во второй группе — 3 штуки.

Для каждой группы установим свой понижающий трансформатор 220/12 (В). Такое решение будет целесообразно, т.к. при выходе из строя одного из понижающего трансформаторов, вторая группа светильников будут продолжать работать, а покупка нового трансформатора обойдется несколько дешевле, нежели покупать один общий трансформатор, как в первом примере — ведь с ростом мощности пропорционально ей увеличивается и цена на товар.

Общая мощность каждой группы составит 105 (Вт). Аналогично, введем коэффициент запаса (надежности), увеличив значение 105 (Вт) на 10-15%. Получаем мощность, равную 115,5 (Вт).

Таким образом, нам нужно приобрести два понижающих трансформатора 220/12 (В) мощностью не ниже 115,5 (Вт). Приходим в магазин, смотрим ближайшее большее значение и покупаем трансформатор на 150 (Вт).

Вот схема для варианта 2.

Рекомендую Вам каждый понижающий трансформатор запитывать отдельными проводами (кабелями) и соединять их в распределительной коробке (читайте о всех разрешенных способах соединения проводов). Этим советом некоторые пренебрегают и соединяют провода прямо под потолком. Так делать не нужно, т.к. все места соединений проводов должны иметь постоянный и беспрепятственный доступ для обслуживания и ремонта (ПУЭ, п.2.1.23).

Если Вы хотите управлять каждой группой ламп отдельно, то используйте для этого двухклавишный выключатель.

Внимание!!! Применять диммер совместно с электронными (импульсными) понижающими трансформаторами не рекомендуется, т.к. он нарушает правильную работу электронного преобразователя, что в итоге скажется на уменьшении срока службы галогенных ламп.



Рекомендации по месту установки понижающего трансформатора

В конце статьи я хочу дать Вам несколько рекомендаций по установке трансформаторов для галогенных ламп.

Я уже говорил в начале статье, что понижающие трансформаторы для галогенных ламп во время работы могут достаточно сильно нагреваться, поэтому их необходимо устанавливать на негорючей поверхности.

Расстояние от трансформатора до «галогенки» должно составлять не менее 20 (см).

Для лучшей вентиляции трансформатор рекомендуется устанавливать в закрытой полости (нише) объемом не меньше 12 литров, иначе необходимо уменьшить его нагрузку.

P.S. На этом все. Спасибо за внимание. Если у Вас имеются вопросы по материалу данной статьи, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Трансформатор 12 вольт для галогенных ламп , выбор и обзор

Автор Alexey На чтение 6 мин. Просмотров 678 Опубликовано Обновлено

Всё чаще для освещения квартир и офисов и для создания эффектной подсветки различных конструкций интерьера применяются галогенные лампы. Благодаря наполнению колбы специальным газом галогеном, увеличивается яркость свечения и срок службы ламп.

Небольшие размеры данных электроосветительных приборов позволяют монтировать их в различных местах, где из-за ограниченности свободного пространства использовать другие источники света не представляется возможным, а небольшой вес светильников не утяжеляет всю конструкцию, состоящую из хрупких декоративных материалов.

Ещё одно замечательное свойство галогеновых ламп – они имеют встроенный светоотражатель, что позволяет сделать свет направленным, с помощью чего появляется возможность создавать освещение, в котором сами светильники не попадают в поле зрения глаз, тем самым не раздражая их.

Номинальное напряжение галогенных ламп

Существуют галогенные светильники, работающие напрямую от сети 220 Вольт, а также подключающиеся через понижающий трансформатор. Номинальное рабочее напряжение у таких ламп бывает 6, 12, 24 Вольт.

Светильник галогенный на 12 вольт

Такие низковольтные электроосветительные приборы безопасно применять в условиях повышенной влажности – в саунах, банях, ванных комнатах и подвалах, а также для подсветки бассейна из-под воды. Единственная особенность, которая требует некоторых затрат – это необходимость использовать специальный блок питания (БП) – трансформатор для галогенных ламп.

Помимо номинального выходного напряжения, БП должен выдерживать расчётную нагрузку и обладать рядом других параметров и характеристик. Для питания галогенных ламп используются трансформаторы двух типов – тороидальные и электронные.

Тороидальный трансформатор

В тороидальном трансформаторе обмотки намотаны на кольцевой магнитопровод, являющийся геометрическим тором. Такой тип сердечника является наиболее экономичным и компактным, он создаёт наименьший уровень шума и обладает наибольшим КПД. Первичная обмотка включается в сеть, на выходе пониженное напряжение подаётся на нагрузку.

Такие трансформаторы неприхотливы в эксплуатации, достаточно надёжны из-за простоты конструкции, не боятся кратковременного перенапряжения и обрыва в цепи нагрузки, способны короткое время выдерживать короткое замыкание. К недостаткам следует отнести большие габариты и массу, значительный уровень шума и тепловыделения, невозможность без дополнительных средств добиться стабильных выходных параметров, независимых от количества подключённых светильников и всплесков сетевого напряжения.

Тороидальный трансформатор понижающий

Электронный трансформатор

Намного меньшими размерами, функцией плавного запуска, стабилизацией выходного напряжения обладают электронные трансформаторы, которые являются импульсными блоками питания.

Маркетологи для упрощения понимания выходных характеристик устройства и для сокращения названия стали называть импульсные БП электронными трансформаторами, потому что, в данных изделиях действительно используется трансформатор импульсных токов высокой частоты и электронная схема из полупроводниковых приборов, обеспечивающая слаженную работу всех компонентов.

Для понимания принципа стабилизации выходного напряжения и некоторых ограничений, которые присущи данным электронным схемам, нужно более подробно рассмотреть принцип работы электронного трансформатора.

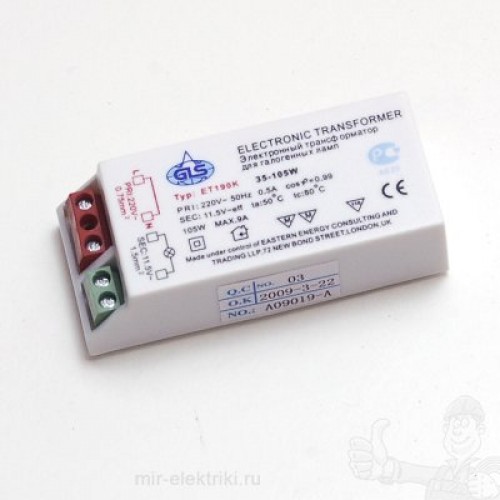

Трансформатор понижающий электронный

Причина такого конструктивного решения

Существует множество схем импульсных БП, рассмотрение которых не входит в рамки данной статьи.

Главной отличительной особенностью, которая стала основополагающей причиной для применения данных схем, является одно из свойств тока высокой частоты – для его трансформации требуется намного меньшие размеры сердечника магнитопровода и небольшое количество обмоток трансформатора.

Разница в размерах столь значительна, что при одинаковой выходной мощности импульсный БП, включающий в себя высокочастотный трансформатор и электронную схему, имеет меньшие габариты и вес, чем обычный трансформатор, работающий на частоте сети 50 Гц.

Коротко принцип работы

Напряжение сети выпрямляется с помощью диодного моста и сглаживающих конденсаторов. Ток, проходя через открытый транзисторный ключ и первичную обмотку, насыщает магнитопровод сердечника, тем самым создавая электродвижущую силу на сигнальной обмотке, ток которой, заряжая конденсатор автоколебательного контура, повышает напряжение на обкладках конденсатора до значения, закрывающего транзистор.

Напряжение на сигнальной обмотке исчезает, и конденсатор разряжается через неё, при этом транзистор открывается снова, цикл повторяется с частотой несколько десятков тысяч Герц. Напряжение с вторичной обмотки может подключаться к лампам накаливания напрямую, а для питания электронных приборов применяется преобразование в постоянное напряжение 12В с помощью выпрямительных диодов.

Структурная схема ИБП

Существенный недостаток электронных трансформаторов

Следует заметить, что ток вторичной обмотки создаёт противодействующий магнитный поток, который увеличивает реактивное сопротивление первичной обмотки и имеет влияние на сигнальную обмотку, благодаря чему осуществляется стабилизация выходного напряжения.

При обрыве цепи нагрузки (если перегорит нить накала), баланс магнитных потоков будет нарушен, вследствие чего нарушится генерация импульсов. Исходя из вышесказанного, нужно обязательно помнить, что электронные трансформаторы для своей нормальной работы требуют нагрузки, подключенной к выходу устройства, иначе они могут выйти из строя.

Для осуществления правильного выбора данного электроприбора следует точно знать минимальное и максимальное значение предполагаемой мощности подключаемых ламп, и сопоставлять его с указанными в паспорте допустимыми значениями.

Схема подключения светильника к галогенной лампе

Благодаря усложнению электронных схем, стало возможным осуществлять плавный запуск ламп, защиту от перегрузки и обрыва цепи, стабилизацию выходного напряжения. Поэтому, нужно интересоваться наличием данных опций, приобретая трансформатор для галогенных ламп.

Расчёт трансформатора

Включение трансформатора осуществляется одноклавишным выключателем сетевого напряжения. Расчёт мощности осуществляется по простой формуле – нужно суммировать мощности планируемых светильников, и выбрать трансформатор с некоторым запасом в 10-30%, из стандартизированного ряда значений мощности выпускаемых блоков питания: 50, 60, 70, 105, 150, 200, 250, 300, 400 (Вт).

Известно, что при малом питающем напряжении, для обеспечения номинальной мощности ламп требуется намного больший ток, чем при сетевом напряжении. Соответственно, поперечное сечение провода должно быть рассчитано для данного значения тока.

Подключают галогенные светильники параллельно (звездой), каждая лампа отдельным кабелем к трансформатору. Данные кабели должны быть одинаковой длины и сечения, иначе яркость ламп будет разной. Самым простым способом будет подключения одной лампы к одному трансформатору, или разделение светильников на группы, по несколько штук на один БП.

Для нормального охлаждения трансформатора объём свободного пространства вокруг электроприбора должен быть не меньше 12 литров.

Некоторые характеристики трансформатора для галогенных ламп

Расчёт параметров проводов

При подключении низковольтных ламп существенную роль играет падение напряжения на проводе, поэтому провода нужно выбирать как можно короче, но не ближе чем 20 см до лампы, во избежание влияния выделяемого, светильником тепла на трансформатор.

Таблица выбора сечения  провода (мм2) зависимость от длины кабеля и мощности лампы

Допустимым падением напряжения ΔU(%) является 5%. Не вдаваясь в подробности алгебраических вычислений, можно воспользоваться формулой для расчёта максимальной допустимой длины провода L, исходя из известной мощности P, напряжения U и сечения медного проводника S, пренебрегая активным сопротивлением:

L =5*S*U²/(3,6*P) – максимальная длина в метрах.

Формула для расчета сечения, имея фиксированную длину:

S= L*3,6*P/(5*U²) – минимальная площадь сечения в мм².

Электронные трансформаторы для галогенных ламп 12в схема.

Увеличение мощности электронного трансформатора эт

Электронные трансформаторы для галогенных ламп (ЭТ) – не теряющая актуальности тема как среди бывалых, так и очень посредственных радиолюбителей. И это не удивительно, ведь они весьма просты, надежны, компактны, легко поддаются доработке и усовершенствованию, чем существенно расширяют сферу применения. А в связи с массовым переходом светотехники на светодиодные технологии ЭТ морально устарели и сильно упали в цене, что, как по мне, стало чуть ли не главным их преимуществом в радиолюбительской практике.

Про ЭТ есть много различной информации относительно преимуществ и недостатков, устройства, принципа работы, доработки, модернизации и т.д. А вот найти нужную схему, особенно качественных устройств, или приобрести блок с нужной комплектацией бывает весьма проблематично. Поэтому в этой статье я решил изложить фото, срисованные схемы с моточными данными и краткие обзоры тех устройств, которые попадались (попадутся) мне в руки, а в следующей статье планирую описать несколько вариантов переделок конкретных ЭТ из этой темы.

Все ЭТ для наглядности я условно делю на три группы:

  1. Дешевые ЭТ или «типичный Китай». Как правило только базовая схема из самых дешевых элементов. Зачастую сильно греются, низкий КПД, при незначительном перегрузе или КЗ сгорают. Иногда попадается «фабричный Китай», отличающийся более качественными деталями, но все равно далекий от совершенства. Самый распространенный вид ЭТ на рынке и в обиходе.
  2. Хорошие ЭТ . Главное отличие от дешевых — наличие защиты от перегрузки (КЗ). Надежно держат нагрузку вплоть до срабатывания защиты (обычно до 120-150%). Комплектация дополнительными элементами: фильтрами, защитами, радиаторами происходит в произвольном порядке.
  3. Качественные ЭТ , отвечающие высоким европейским требованиям. Хорошо продуманны, комплектуются по максимуму: хорошим теплоотводом, всеми видами защит, плавным пуском галогенок, входными и внутренними фильтрами, демпферными, а иногда и снабберными цепями.

Теперь давайте перейдем к самим ЭТ. Для удобства они отсортированы по выходной мощности в порядке возрастания.

1. ЭТ мощностью до 60 Вт.

1.1. L&B

1.2. Tashibra

Два вышеизложенные ЭТ – типичные представители самого дешевого Китая. Схема, как видите, типовая и широко распространенная в интернете.

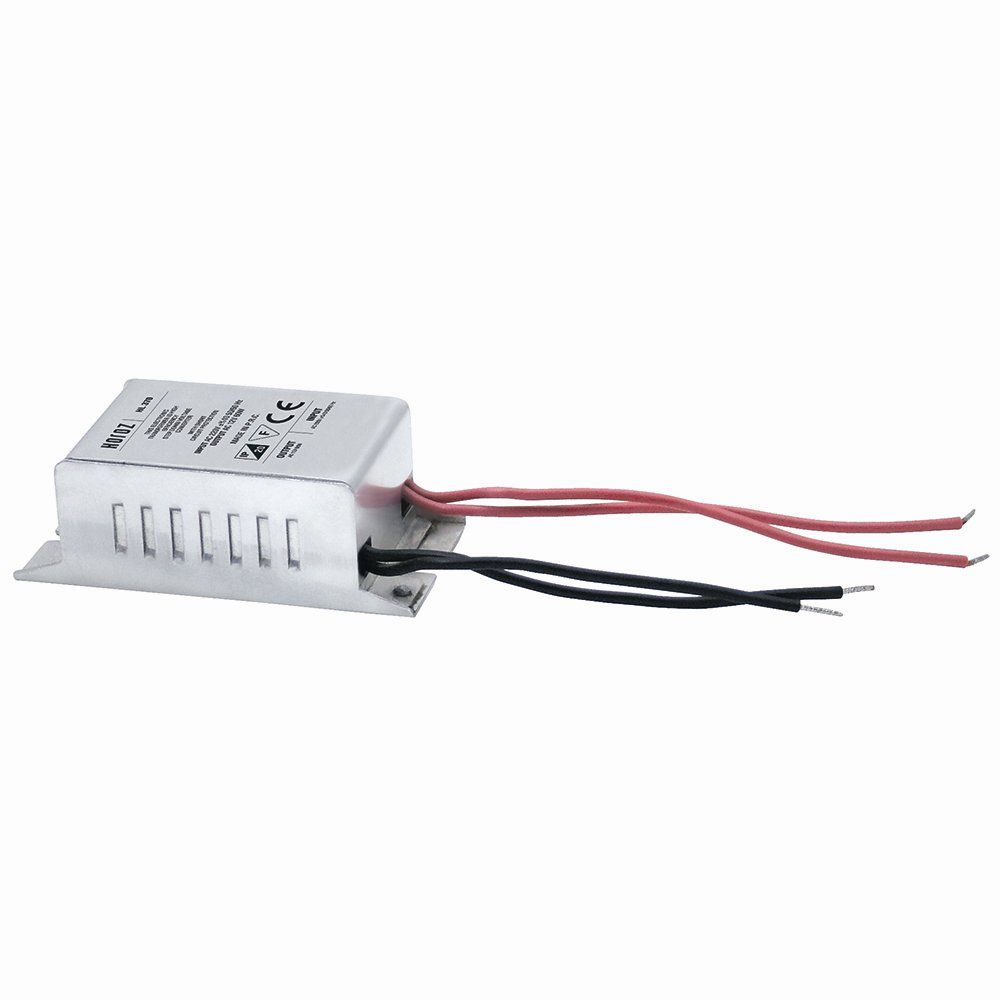

1.3. Horoz HL370

Фабричный Китай. Хорошо держит номинальную нагрузку, греется не сильно.

1.4. Relco Minifox 60 PFS-RN1362

А вот представитель хорошего ЭТ итальянского производства, оснащенный скромным входным фильтром и защитами от перегрузки, перенапряжения и перегрева. Силовые транзисторы выбраны с запасом по мощности, поэтому не требуют радиаторов.

2. ЭТ мощностью 105 Вт.

2.1. Horoz HL371

Подобный вышеизложенной модели Horoz HL370 (п.1.3.) фабричный Китай.

2.2. Feron TRA110-105W

На фото две версии: слева более старая (2010 г. в.) – фабричный Китай, справа более новая (2013 г.в.), удешевленная до типичного Китая.

2.3. Feron ET105

Подобный Feron TRA110-105W (п.2.2.) фабричный Китай. Фото родной платы не сохранилось, поэтому взамен выкладываю фото Feron ET150, плата которого очень похожа на вид и подобна по элементной базе.

2.4. Brilux BZE-105

Подобный Relco Minifox 60 PFS-RN1362 (п.1.4.) хороший ЭТ.

3. ЭТ мощностью 150 Вт.

3.1. Buko BK452

Удешевленный до фабричного Китая ЭТ, в который не впаяли модуль защиты от перегрузки (КЗ). А так, блок весьма неплох по форме и содержанию.

3.2. Horoz HL375 (HL376, HL377)

А вот и представитель качественных ЭТ с весьма богатой комплектацией. Сразу кидается в глаза шикарный входной двухкаскадный фильтр, мощные парные силовые ключи с объемным радиатором, защиты от перегруза (КЗ), перегрева и двойная защита от перенапряжения. Данная модель знаменательна еще и тем, что является флагманской для последующих: HL376 (200W) и HL377 (250W). Отличия отмечены на схеме красным цветом.

3.3. Vossloh Schwabe EST 150/12.645

Очень качественный ЭТ от всемирно известного немецкого производителя. Компактный, хорошо продуманный, мощный блок с элементной базой от лучших европейских фирм.

3.4. Vossloh Schwabe EST 150/12.622

Не менее качественная, более новая версия предыдущей модели (EST 150/12.645), отличающаяся большей компактностью и некоторыми схемными решениями.

3.5. Brilux BZ-150B (Kengo Lighting SET150CS)

Один из самых качественных ЭТ, которые мне попадались. Очень хорошо продуманный блок на очень богатой элементной базе. Отличается от подобной модели Kengo Lighting SET150CS только трансформатором связи, который чуть меньше размером (10х6х4мм) с количеством витков 8+8+1. Уникальность этих ЭТ состоит в двухступенчатой защите от перегрузки (КЗ), первая из которых самовосстанавливающаяся, настроена на плавный пуск галогенных ламп и легкий перегруз (до 30-50%), а вторая – блокирующая, срабатывает при перегрузе более 60% и требующая перезагрузки блока (кратковременное отключение с последующим включением). Также примечательностью является довольно большой силовой трансформатор, габаритная мощность которого позволяет выжимать с него до 400-500 Вт.

Мне лично в руки не попадались, но видел на фото подобные модели в том же корпусе и с тем же набором элементов на 210Вт и 250Вт.

4. ЭТ мощностью 200-210 Вт.

4.1. Feron TRA110-200W (250W)

Подобный Feron TRA110-105W (п.2.2.) фабричный Китай. Наверное, лучший в своем классе блок, рассчитанный с большим запасом мощности, а посему является флагманской моделью для абсолютно идентичного Feron TRA110-250W, выполненного в таком же корпусе.

4.2. Delux ELTR-210W

По максимуму удешевленный, немного топорный ЭТ с множеством не впаянных деталей и теплоотводом силовых ключей на общий радиатор через кусочки электрокартона, который можно отнести к хорошим только из-за наличия защиты от перегруза.

4.3. Светкомплект EK210


Согласно электронной начинке подобный предыдущему Delux ELTR-210W (п. 4.2.) хороший ЭТ с силовыми ключами в корпусе TO-247 и двухступенчатой защитой от перегруза (КЗ), не смотря на которую достался сгоревшим, причем практически полностью, вместе с модулями защиты (отчего отсутствуют фото). После полного восстановления при подключении нагрузки близкой к максимальной снова сгорел. Поэтому ничего толкового про этот ЭТ сказать не могу. Возможно брак, а возможно и плохо продуман.

4.4. Kanlux SET210-N

Без лишних слов довольно качественный, хорошо продуманный и очень компактный ЭТ.

ЭТ мощностью 200Вт можно также найти в п.3.2.

5. ЭТ мощностью 250 Вт и более.

5.1. Lemanso TRA25 250W

Типичный Китай. Та же общеизвестная Tashibra или жалкое подобие Feron TRA110-200W (п.4.1.). Даже не смотря на мощные спаренные ключи с трудом держит заявленные характеристики. Плата досталась искореженная, без корпуса, посему фото оных отсутствует.

5.2. Asia Elex GD-9928 250W

По сути усовершенствованная до хорошего ЭТ модель TRA110-200W (п. 4.1.). До половины залита в корпусе теплопроводным компаундом, что значительно усложняет его разборку. Если такой попадется и потребуется разборка, поставьте его в морозилку на несколько часов, а после в темпе отламывайте по кусочкам застывший компауд, пока он не нагрелся и снова не стал вязким.

Следующая по мощности модель Asia Elex GD-9928 300W имеет идентичный корпус и схему.

ЭТ мощностью 250Вт можно также найти в п.3.2. и п.4.1.

Ну вот, пожалуй, и все ЭТ на сегодняшний момент. В заключение опишу некоторые нюансы, особенности и дам парочку советов.

Многие производители, особенно дешевых ЭТ, выпускают данную продукцию под разными названиями (брендами, типами) используя одну и ту же схему (корпус). Поэтому при поиске схемы следует более обращать внимание на ее подобность, нежели на название (тип) устройства.

Определить по корпусу качество ЭТ практически невозможно, поскольку, как видно на некоторых фото, модель может быть недоукомплектованной (с отсутствующими деталями).

Корпуса хороших и качественных моделей как правило выполнены из качественного пластика и разбираются довольно легко. Дешевые нередко скрепляются заклепками, а иногда и склеиваются.

Если после разборки определение качества ЭТ затруднительно, обратите внимание на печатную плату – дешевые обычно монтируются на гетинаксе, качественные – на текстолите, хорошие, как правило, тоже на текстолите, но бывают и редкие исключения. Про многое скажет и количество (объем, плотность) радиодеталей. Индуктивные фильтра в дешевых ЭТ всегда отсутствуют.

Также в дешевых ЭТ теплоотвод силовых транзисторов либо полностью отсутствует, либо выполнен на корпус (металлический) через электрокартон или ПВХ пленку. В качественных и многих хороших ЭТ он выполнен на объемном радиаторе, который обычно изнутри плотно прилегает к корпусу, также используя его для рассеивания тепла.

Присутствие защиты от перегрузки (КЗ) можно определить по наличию хотя-бы одного дополнительного маломощного транзистора и низковольтного электролитического конденсатора на плате.

Если планируется приобретение ЭТ, то обратите внимание, что есть много флагманских моделей, которые по цене обойдутся дешевле, чем их «более мощные» копии. Электронные трансформаторы .

Жизненных и творческих всем успехов.

Такой интересный компонент, как электронный трансформатор, так и просится для разнообразных радиолюбительских поделок. Цена его составляет всего пару долларов, и его легко можно приобрести и переделать в блок питания или компактное автомобильное зарядное устройство. Сегодня мы расскажем, как можно сделать блок питания из электронного трансформатора.

Основу нашего блока питания составит китайский электронный трансформатор с защитой от короткого замыкания под названием Taschibra, мощностью 105 Вт, схема которого изображена ниже.

Использовать его как обычный блок питания без доделки практически невозможно т.к. основная проблема в том, что на выходе электронного трансформатор переменное напряжение высокой частоты. Также такой трансформатор не способен работать без минимальной нагрузки.

Мы расскажем о методе переделки, при котором электронный трансформатор даже не придется разбирать, достаточно к его выходу подключить небольшую плату. На схеме ее компоненты выделены красной рамкой.

Она состоит из диода (обязательно используется диод Шоттки и фильтрующего конденсатора). Для запуска блока к его выходу должна быть подключено небольшая лампочка.

Как подобрать диод Шоттки. Первым делом нужно знать выходное напряжение электронного трансформатора. Как правило, оно составляет 12 В, а также максимальную силу тока, у нашего трансформатора она будет порядка 8 А. В зависимости от этих параметров и подбирается диод Шоттки.

Подбирать диод нужно с максимальным обратным напряжением как минимум в 3 раза выше, чем напряжение на выходе электронного трансформатора. По току лучше выбрать диод, прямой ток которого как минимум в 1,5 раза больше максимально выдаваемого с Вашего БП.

Примерно так выглядит наша плата.

Как видим, БП из электронного трансформатора работает, и на выходе мы уже имеем постоянный сглаженный ток. Если есть желание и возможность, тогда лучше составить более качественный фильтр и не ограничиваться лишь одним электролитическим конденсатором на выходе. Также при эксплуатации транзисторы и диод Шоттки необходимо установить на радиатор.

Где применять такой мощный блок питания из электронного трансформатора, решать только Вам. Конечно, он не подойдет для питания приемников или высококачественных усилителей, но с легкостью справится со светодиодной лентой, небольшим двигателем или другими нетребовательными приборами.

Вконтакте

Одноклассники

Comments powered by HyperComments

diodnik.com

cxema.org — Переделка электронного трансформатора

Переделка электронного трансформатора

Электронный трансформатор — сетевой импульсный блок питания, который предназначен для питания галогенных ламп 12 Вольт. Подробнее о данном устройстве в статье «Электронный трансформатор (ознакомление)». Устройство имеет достаточно простую схему. Простой двухтактный автогенератор, который выполнен по полумостовой схеме, рабочая частота порядка 30кГц, но этот показатель сильно зависит от выходной нагрузки. Схема такого блока питания очень не стабильна, не имеет никаких защит от КЗ на выходе трансформатора, пожалуй именно из-за этого, схема пока не нашла широкого применения в радиолюбительских кругах. Хотя в последнее время на разных форумах наблюдается продвижение данной темы. Люди предлагают различные варианты доработки таких трансформаторов. Я сегодня попытаюсь все эти доработки совместить в одной статье и предложить варианты не только доработки, но и умощнения ЭТ.

В основу работы схемы углубляться не будем, а сразу приступим к делу. Мы попытаемся доработать и увеличить мощность китайского ЭТ Taschibra на 105 Ватт.

Для начала хочу пояснить, по какой причине я решил взяться за умощнение и переделку таких трансформаторов. Дело в том, что недавно сосед попросил сделать ему на заказ зарядное устройство для автомобильного аккумулятора, который был бы компактным и легким. Собирать не хотелось, но позже я наткнулся на интересные статьи в которых рассматривалась переделка электронного трансформатора. Это натолкнуло на мысль — почему бы не попробовать?

Таким образом, были приобретены несколько ЭТ от 50 до 150 Ватт, но опыты с переделкой не всегда завершались успешно, из всех выжил только ЭТ на 105 Ватт. Недостатком такого блока является то, что трансформатор у него не кольцевой, в связи с чем неудобно отмотать или домотать витки. Но другого выбора не было и пришлось переделать именно этот блок.

Как нам известно, эти блоки не включаются без нагрузки, это не всегда является достоинством. Я планирую получить надежное устройство, которое можно свободно применять в любых целях, не боясь, что блок питания может перегореть или выйти из строя при КЗ.

Доработка №1

Суть идеи заключается в добавлении защиты от КЗ, также устранения вышеуказанного недостатка (активация схемы без выходной нагрузки или с маломощной нагрузкой).

Глядя на сам блок, мы можем увидеть простейшую схему ИБП, я бы сказал, что схема не до конца отработана производителем. Как мы знаем, если замкнуть вторичную обмотку трансформатора, то меньше, чем за секунду схема выйдет из строя. Ток в схеме резко возрастает, ключи в миг выходят из строя, иногда и базовые ограничители. Таким образом, ремонт схемы обойдется дороже стоимости (цена такого ЭТ порядка 2,5$).

Трансформатор обратной связи состоит из трех отдельных обмоток. Две из этих обмоток питают базовые цепи ключей.

Для начала удаляем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора. Затем на силовом трансформаторе мотаем всего 2 витка и один виток на кольце (трансформаторе ОС). Для намотки можно использовать провод с диаметром 0,4-0,8мм.

Далее нужно подобрать резистор для ОС, в моем случае он на 6,2 ОМ, но резистор можно подобрать с сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. Резистор в моем случае использован проволочный, чего делать не советую. Мощность этого резистора подбираем 3-5 ватт (можно использовать от 1 до 10 ватт).

Во время КЗ на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЭТ при КЗ ток возрастает, выводя из строя ключи). Это приводит к уменьшению тока на обмотке ОС. Таким образом, прекращается генерация, сами ключи запираются.

Единственным недостатком такого решение является то, что при долговременном КЗ на выходе, схема выходит из строя, поскольку ключи греются и достаточно сильно. Не стоит подвергать выходную обмотку КЗ с длительностью более 5-8 секунд.

Схема теперь будет заводиться без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.

Доработка №2

Теперь постараемся, в какой-то мере сгладить сетевое напряжение от выпрямителя. Для этого будем использовать дроссели и сглаживающий конденсатор. В моем случае использован готовый дроссель с двумя независимыми обмотками. Данный дроссель был снят от ИБП DVD проигрывателя, хотя можно использовать и самодельные дросселя.

После моста следует подключить электролит с емкостью 200мкФ с напряжением не менее 400 Вольт. Емкость конденсатора подбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности. Но как вы помните, наш БП рассчитан на 105 Ватт, почему же конденсатор использован на 200мкФ? Это поймете уже совсем скоро.

Доработка №3

Теперь о главном — умощнение электронного трансформатора и реально ли это? На самом деле есть только один надежный способ умощнения без особых переделок.

Для умощнения удобно использовать ЭТ с кольцевым трансформатором, поскольку нужно будет перемотать вторичную обмотку, именно по этой причине мы заменим наш трансформатор.

Сетевая обмотка растянута по всему кольцу и содержит 90 витков провода 0,5-0,65мм. Обмотка мотается на двух сложенных ферритовых кольцах, которые были сняты от ЭТ с мощностью 150 Ватт. Вторичная обмотка мотается исходя от нужд, в нашем случае она рассчитана на 12 Вольт.

Планируется увеличить мощность до 200 Ватт. Именно поэтому и нужен был электролит с запасом, о котором говорилось выше.

Конденсаторы полумоста заменяем на 0,5мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Биполярные ключи MJE13007 заменяем на MJE13009. Силовая обмотка трансформатора содержит 8 витков, намотка делалась 5-ю жилами провода 0,7мм, таким образом, имеем в первичке провод с общим сечением 3,5мм.

Идем дальше. Перед и после дросселей ставим пленочные конденсаторы с емкостью 0,22-0,47мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЭТ и которые пришлось заменить для увеличения мощности).

Далее заменяем диодный выпрямитель. В стандартных схемах применяются обычные выпрямительные диоды серии 1N4007. Ток диодов составляет 1 Ампер, наша схема потребляет немало тока, поэтому диоды стоит заменить на более мощные, во избежание неприятных результатов после первого включения схемы. Можно использовать буквально любые выпрямительные диоды с током 1,5-2 Ампер, обратное напряжение не менее 400 Вольт.

Все компоненты, кроме платы с генератором смонтированы на макетной плате. Ключи были укреплены на теплоотвод через изоляционные прокладки.

Продолжаем нашу переделку электронного трансформатора, дополнив схему выпрямителем и фильтром. Дросселя намотаны на кольцах из порошкового железа (сняты от компьютерного БП), состоят из 5-8 витков. Намотку удобно сделать сразу 5-ю жилами провода с диаметром 0,4-0,6мм каждая жила.

Сглаживающий конденсатор подбираем с напряжением 25-35 Вольт, в качестве выпрямителя применен один мощный диод шоттки (диодные сборки из компьютерного блока питания). Можно использовать любые быстрые диоды с током 15-20 Ампер.

АКА КАСЬЯН

vip-cxema.org

Китайский электронный трансформатор TASCHIBRA TRA25

Обзор популярного китайского электронного трансформатора TASCHIBRA. В один прекрасный день мой знакомый принёс на ремонт импульсный электронный трансформатор для питания используемых для питания галогенных ламп. Ремонт был быстрый замена динистора. После того как его отдал владельцу. появилось желание сделать такой-же блок для себя. Сначала узнал где он его покупал и купил для последующего копирования.

Технические характеристики TASCHIBRA TRA25

  • Вход AC 220V 50/60 Hz.
  • Выход AC 12V. 60W MAX.
  • Класс защиты 1.

Схема электронного трансформатора

Подробнее схему можно посмотреть тут. Список деталей для изготовления:

  1. n-p-n транзистор 13003 2 шт.
  2. Диод 1N4007 4 шт.
  3. Плёночный конденсатор на 10nF 100V 1 шт (С1).
  4. Плёночный конденсатор на 47nF 250V 2 шт (С2, С3).
  5. Динистор DB3
  6. Резисторы:
  • R1 22 ома 0.25W
  • R2 500 кОм 0.25W
  • R3 2.5 ома 0.25W
  • R4 2.5 ома 0.25W

Изготовление трансформатора на Ш-образном ферритовом сердечнике от компьютерного блока питания.

Первичная обмотка содержит 1-жильную проволоку диаметр 0.5 мм длинна 2.85 м. и 68 витков. Стандартная вторичная обмотка содержит 4-жильный провод диаметром 0.5 мм длинна 33 см. и 8-12 витков. Наматывать обмотки у трансформатора нужно в одном направлении. Намотка дросселя на ферритовом кольце диаметром 8 мм катушки: 4 витка зелёного провода, 4 витка жёлтого провода и не полный 1 (0.5) виток красного провода.

Фото печатной платы и файл печатной платы.

Динистор DB3 и его характеристика:

  • (I откр — 0. 2 А), В 5 – это напряжение при открытом состоянии;
  • Среднее максимально допустимое значение при открытом состоянии: А 0.3;
  • В открытом состоянии импульсный ток составляет А 2;
  • Максимальное напряжение (во время закрытого состояния): В 32;
  • Ток в закрытом состоянии: мкА — 10; максимальное импульсное не отпирающее напряжение составляет 5 В.

Вот такая получилась конструкция. Вид конечно не очень, зато убедился что можно собрать это импульсное устройство питания самому.

radioskot.ru

Эксперименты с электронным трансформатором tashibra CAVR.ru

Рассказать в: Думаю, что достоинства этого трансформатора оценили уже многие из тех, кто когда-либо занимался проблемами питания различных электронных конструкций. А достоинств у этого электронного трансформатора — не мало. Малый вес и габариты (как и у всех аналогичных схем), простота переделки под собственные нужды, наличие экранирующего корпуса, невысокая стоимость и относительная надежность (по крайней мере, если не допускать экстремальных режимов и КЗ, изделие, выполненное по аналогичной схеме, способно проработать долгие годы). Диапазон применения блоков питания на базе «Tashibra» может быть весьма широким, сопоставимым с применением обычных трансформаторов.Применение оправдано в случаях дефицита времени, средств, отсутсвия необходимости стабилизации.Ну, что, — поэксперемтируем? Сразу оговорюсь, что целью экспериментов являлась проверка цепи запуска «Tashibra» при различных нагрузках, частотах и применении различных трансформаторов. Так же хотелось подобрать оптимальные номиналы компонентов цепи ПОС и проверить температурные режимы компонентов схемы при работе на различные нагрузки с учетом использования корпуса «Tashibra» в качестве радиатора.Несмотря на большое количество опубликованных схем электронного трансформатора, не поленюсь еще раз выложить ее на обозрение. Смотрим рис1, иллюстрирующий начинку «Tashibra».
Схема справедлива для ЭТ «Tashibra» 60-150Вт. Издевательство же производилось на ЭТ 150Вт. Предполагается, однако, что ввиду идентичности схем, результаты экспериментов с легкостью можно проецировать на экземпляры как с меньшей, так и с большей мощностью. И еще раз напомню, чего же не хватает «Tashibra» для полноценного блока питания.1. Отсутствие входного сглаживающего фильтра (он же — противопомеховый, предотвращающий попадание продуктов преобразования в сеть),2. Токовая ПОС, допускающая возбуждение преобразователя и его нормальную работу лишь при наличии определенного тока нагрузки,3. Отсутствие выходного выпрямителя,4. Отсутствие элементов выходного фильтра.

Попробуем исправить все перечисленные недостатки «Tashibra» и попытаемся добиться его приемлемой работы с желаемыми выходными характеристиками. Для начала даже не будем вскрывать корпус электронного трансформатора, а просто добавим недостающие элементы…


1. Входной фильтр: конденсаторы С`1, C`2 с симметричным двухобмоточным дросселем (трансформатором) T`12. диодный мост VDS`1 со сглаживающим конденсатором C`3 и резистором R`1 для защиты моста от зарядного тока конденсатора.

Сглаживающий конденсатор обычно выбирается из расчета 1,0 — 1,5мкФ на ватт мощности, а параллельно конденсатору следует подключить разрядный резистор сопротивлением 300-500кОм для безопасности (прикосновение к выводам заряженного относительно высоким напряжением конденсатора — не очень приятно). Резистор R`1 можно заменить термистором 5-15Ом/1-5А. Такая замена в меньшей степени снизит КПД трансформатора.На выходе ЭТ, как показано в схеме на рис3, подсоединим цепь из диода VD`1, конденсаторов C`4-C`5 и дросселя L1, включенного между ними, — для получения фильтрованного постоянного напряжения на выходе «пациента». При этом, на полистироловый конденсатор, размещенный непосредственно за диодом, приходится основная доля поглощения продуктов преобразования после выпрямления. Предполагается, что электролитический конденсатор, «спрятанный» за индуктивностью дросселя, будет выполнять лишь свои прямые функции, предотвращая «провал» напряжения при пиковой мощности подключенного к ЭТ устройства. Но и параллельно ему рекомендуется установить неэлектролитический конденсатор.

После добавления входной цепи в работе электронного трансформатора произошли изменения: амплитуда выходных импульсов (до диода VD`1) несколько возросла за счет повышения напряжения на входе устройства за счет добавления C`3 и модуляция частотой 50Гц уже практически отсутствует. Это — при расчетной для ЭТ нагрузке.Однако этого недостаточно. «Tashibra» не желает запускаться без существенного тока нагрузки.Установка на выходе преобразователя нагрузочных резисторов для возникновения какого-либо минимального значения тока, способного запустить преобразователь, лишь снижает общий КПД устройства. Запуск при токе нагрузки около 100мА производится на очень низкой частоте, которую достаточно сложно будет отфильтровать, если блок питания предполагается для совместного применения с УМЗЧ и другим аудио-оборудованием с небольшим током потребления в режиме отсутствия сигнала, например. Амплитуда импульсов при этом также — меньше, чем при полной нагрузке. Изменение частоты в режимах различной мощности — довольно сильное: от пары до нескольких десятков килогерц. Это обстоятельство накладывает существенные ограничения на использование «Tashibra» в таком (пока еще) виде при работе со многими устройствами.Но — продолжим.Встречались предложения подключения дополнительного трансформатора к выходу ЭТ, как это показано, например, на рис2.


Предполагалось, что первичная обмотка дополнительного трансформатора способна создать ток, достаточный для нормальной работы базовой схемы ЭТ. Предложение, однако, заманчиво лишь тем, что не разбирая ЭТ, с помощью дополнительного трансформатора можно создать набор необходимых (по своему вкусу) напряжений. На самом деле тока холостого хода дополнительного трансформатора недостаточно для запуска ЭТ. Попытки увеличения тока (вроде лампочки на 6,3ВХ0,3А, подключенной к дополнительной обмотке) , способного обеспечить НОРМАЛЬНУЮ работу ЭТ, приводили лишь к запуску преобразователя и зажиганию лампочки. Но, быть может, кого-то заинтересует и этот результат, т.к. подключение дополнительного трансформатора справедливо и во многих других случаях для решения множества задач. Так, например, дополнительный трансформатор можно использовать совместно со старым (но рабочим) компьютерным БП, способного обеспечить значительную мощность на выходе, но имеющего ограниченный (зато — стабилизированный) набор напряжений.

Можно было бы и далее продолжать искать истину в шаманстве вокруг «Tashibra», однако, я счел для себя эту тему исчерпанной, т.к. для достижения необходимого результата (устойчивый запуск и выход на рабочий режим при отсутствии нагрузки, а, значит, и — высокий КПД; небольшое изменение частоты при работе БП от минимальной до максимальной мощности и устойчивый запуск при максимальной нагрузке) гораздо эффективней — влезть внутрь «Tashibra» и произвести все необходимые изменения в схеме самого ЭТ таким образом, как это показано на рис 4. Тем более, чтос пол-сотни подобных схем мною было собрано еще во времена эры компьютеров «Спектрум» (именно для этих компьютеров). Различный УМЗЧ, запитанные аналогичными БП, где-то работают и сейчас. БП, выполненные по этой схеме, проявили себя с наилучшей стороны, работая, будучи собранными из самых различных комплектующих и в различных вариантах.

Переделываем? Конечно. Тем более, что это совсем не сложно.

Выпаиваем трансформатор. Разогреваем его для удобства разборки, чтобы перемотать вторичную обмотку для получения желаемых выходных параметров так, как показано на этом фото


или с помощью любых других технологий. В данном случае трансформатор выпаян лишь для того, чтобы поинтересоваться его моточными данными (кстати: Ш-образный магнитопровод с круглым керном, стандартных для компьютерных БП габаритов с 90 витками первичной обмотки, намотанными в 3 слоя проводом диаметром 0,65мм и 7-ю витками вторичной обмотки с впятеро сложенным проводом диаметром приблизительно 1,1мм; все это без малейшей межслойной и межобмоточной изоляции — только лак) и освободить место для другого трансформатора. Для экспериментов мне было проще использовать кольцевые магнитопроводы. Занимают меньше места на плате, что дает (при необходимости) возможность использования дополнительных компонентов в объеме корпуса. В данном случае использовалась пара ферритовых колец с внешним, внутренним диаметрами и высотой, соответственно 32Х20Х6мм, сложенных вдвое (без склеивания) — Н2000-НМ1. 90 витков первички (диаметр провода — 0,65мм) и 2Х12 (1,2мм) витков вторички с необходимой межобмоточной изоляцией. Обмотка связи содержит 1 виток монтажного провода диаметром 0,35мм. Все обмотки наматываются в порядке, соответствующем нумерации обмоток. Изоляция самого магнитопровода — обязательна. В данном случае магнитопровод обмотан двумя слоями изоленты, надежно, кстати, фиксируя сложенные кольца.

Перед установкой трансформатора на плату ЭТ, выпаиваем токовую обмотку коммутирующего трансформатора и используем ее в качестве перемычки, запаяв туда же, но уже не пропуская через окно кольца трансформатора. Устанавливаем намотанный трансформатор Tr2 на плату, запаяв выводы в соответствии со схемой на рис 4


и пропускаем провод обмотки III в окно кольца коммутирующего трансформатора. Используя жесткость провода, образуем подобие геометрически замкнутой окружности и виток обратной связи готов. В разрыв монтажного провода, образующего обмотки III обоих (коммутирующего и силового) трансформаторов, припаиваем достаточно мощный резистор (>1Вт) сопротивлением 3-10Ом.


На схеме в рис 4 штатные диоды ЭТ не используются. Их следует удалить, как, впрочем, и резистор R1 в целях повышения КПД блока в целом. Но можно и пренебречь несколькими процентами КПД и оставить перечисленные детали на плате. По крайней мере, в момент проведения экспериментов с ЭТ, эти детали оставались на плате. Резисторы, установленные базовых цепях транзисторов следует оставить — они выполняют функции ограничения тока базы при запуске преобразователя, облегчая его работу на емкостную нагрузку.Транзисторы непременно следует установить на радиаторы через изолирующие теплопроводящие прокладки (повзаимствованные, например, у неисправного компьютерного БП), предотвратив, тем самым их


случайный мгновенный разогрев и обеспечив некоторую собственную безопасность в случае прикосновения к радиатору во время работы устройства. Кстати, электрокартон, используемый в ЭТ для изоляции транзисторов и платы от корпуса, не является теплопроводным. Поэтому при «упаковке» готовой схемы БП в штатный корпус, между транзисторами и корпусом следует установить именно такие прокладки. Лишь в этом случае будет обеспечен хоть какой-то теплоотвод. При использовании преобразователя с мощностями свыше 100Вт на корпус устройства необходимо установить дополнительный радиатор. Но это, так, — на будущее.А пока, закончив монтаж схемы, выполним еще один пункт безопасности, включив его вход последовательно через лампу накаливания мощностью 150-200Вт. Лампа, в случае нештатной ситуации (КЗ, например) ограничит ток через конструкцию до безопасной величины и в худшем случае создаст дополнительное освещение рабочего пространства. В лучшем случае, при некотрой наблюдательности лампой можно пользоваться, как индикатором, например, — сквозного тока. Так, слабое (или несколько более интенсивное) свечение нити лампы при ненагруженном или слабо нагруженном преобразователе, будет свидетельствовать о наличии сквозного тока. Подтверждением может послужить температура ключевых элементов — разогрев в режиме сквозного тока будет довольно быстрым. При работе исправного преобразователя видимое на фоне дневного света свечение нити 200-ваттной лампы проявится лишь на пороге 20-35Вт. Итак, все готово для первого пуска переделанной схемы «Tashibra». Включаем для начала — без нагрузки, но не забываем о предварительно подключенном вольтметре на выход преобразователя и осциллографе. При правильно сфазированных обмотках обратной связи, преобразователь должен запуститься без проблем. Если запуска не произошло, то провод, пропущенный в окно коммутирующего трансформатора (отпаяв его предварительно от резистора R5), пропускаем с другой стороны, придав ему, опять же, вид законченного витка. Подпаиваем провод к R5. Вновь подаем питание на преобразователь. Не помогло? Ищите ошибки в монтаже: КЗ, «непропаи», ошибочно установленные номиналы.При запуске исправного преобразователя с указанными моточными данными, на дисплее осциллографа, подсоединенного к вторичной обмотке трансформатора Tr2 (в моем случае — к половине обмотки) будет отображена неизменяющаяся во времени последовательность четких прямоугольных импульсов. Частота преобразования подбирается резистором R5 и в моем случае при R5=5,1Ohm, частота ненагруженного преобразователя составила 18кГц. При нагрузке 20Ом — 20,5кГц. При нагрузке 12Ом — 22,3кГц. Нагрузка подсоединялась непосредственно к контролируемой приборами обмотке трансформатора с действующим значением напряжения 17,5В. Расчетное значение напряжения было несколько иным (20В), но выяснилось, что вместо номинала 5,1Ом, сопротивление установленного на плате R1=51Ом. Будьте внимательны к подобным сюрпризам от китайсикх товарищей. Впрочем, я счел возможность продолжить эксперименты без замены этого резистора, несмотря на его существенный, но терпимый нагрев. При отдаваемой преобразователем мощности в нагрузку около 25Вт, мощность, рассеиваемая на этом резисторе не превышала 0,4Вт.Что же касается потенциальной мощности БП, то при частоте 20кГц установленный трансформатор сможет отдать в нагрузку не более 60-65Вт.Попробуем частоту повысить. При включении резистора (R5) сопротивлением 8,2Ом, частота преобразователя без нагрузке возросла до 38,5кГц, с нагрузкой 12Ом — 41,8кГц.


При такой частоте преобразования с имеющимся силовым трансформатором можно смело обслужить нагрузку мощностью до 120Вт. С сопротивлениями в цепи ПОС можно экспериментировать и дальше, добиваясь необходимого значения частоты, имея ввиду, однако, что слишком большое сопротивление R5 может приводить к срывам генерации и нестабильному запуску преобразователя. При изменении параметров ПОС преобразователя, следует контролировать ток, проходящий через ключи преобразователя.Можно эксперементировать так же и с обмотками ПОС обоих трансформаторов на свой страх и риск. При этом следует предварительно произвести расчеты количества витков коммутирующего трансформатора по формулам, размещенным на страничке http://interlavka.narod.ru/stats/Blokpit02.htm, например, или с помощью оной из программ г-на Москатова, размещенных на страничке его сайта http://www.moskatov.narod.ru/Design_tools_pulse_transformers.html.Можно избежать нагрева резистора R5, заменив его… конденсатором.


Цепь ПОС при этом безусловно пробретает некоторые резонансные свойства, но каких либо ухудшений в работе БП не проявляется. Более того, конденсатор, установленный взамен резистора, нагревается значительно меньше, чем замененный резистор. Так, частота при установленном конденсаторе емкостью 220nF, возросла до 86,5кГц (без нагрузки) и составила при работе на нагрузку 88,1кГц. Запуск и работа

преобразователя оставались такими же стабильными, как и в случае с применением резистора в цепи ПОС. Заметим, что потенциальная мощность БП пи такой частоте возрастает до 220Вт (минимально).Мощность трансформатора: значения — приблизительны, с определенными допущениями, но — не завышены.К сожалению, у меня не было возможности для испытания БП с большим нагрузочным током, но, полагаю, что и описания произведенных экспериментов достаточно для того, чтобы обратить внимание многих на такие, вот, простые схемки преобразователей питания, достойных для использования в самых различных конструкциях.

Раздел: [Схемы] Сохрани статью в: Оставь свой комментарий или вопрос:

www.cavr.ru

устройство, принцип работы и переделка в блок питания своими руками

Люминесцентные и галогенные лампы постепенно уходят в прошлое, уступая место светодиодным. В светильниках, где они применялись, остались ненужные электронные трансформаторы, отвечавшие за розжиг этих ламп. Кажется, что ненужному — место на помойке. Но это не так. Из этих трансформаторов можно собрать мощные блоки питания, которые смогут питать электроинструменты, светодиодные ленты и многое другое.

Устройство электронного трансформатора

Привычные нам массивные трансформаторы не так давно стали заменяться на электронные, которые отличаются дешевизной и компактностью. Размеры электронного трансформатора настолько малы, что его встраивают в корпуса компактных люминесцентных ламп (КЛЛ).

Все такие трансформаторы сделаны по одной схеме, различия между ними минимальны. В основе схемы лежит симметричный автогенератор, иначе называемый мультивибратором.

Состоят они из диодного моста, транзисторов и двух трансформаторов: согласующего и силового. Это основные части схемы, но далеко не все. Кроме них, в схему входят различные резисторы, конденсаторы и диоды.

Принципиальная схема электронного трансформатора.

В этой схеме постоянный ток из диодного моста поступает на транзисторы автогенератора, которые накачивают энергию в силовой трансформатор. Номиналы и тип всех радиодеталей подобраны так, чтобы на выходе получалось строго определённое напряжение.

Если включить такой трансформатор без нагрузки, то автогенератор не запустится и напряжения на выходе не будет.

Сборка по схеме своими руками

Электронный балласт можно купить в магазине или найти у себя в закромах, но самым интересным вариантом будет сборка электронного трансформатора своими руками. Собирается он довольно просто, а большинство необходимых деталей можно наковырять в сломанных блоках питания и в энергосберегающих лампах.

  • Необходимые компоненты:Диодный мост с обратным напряжением не ниже 400 В и током не менее 3 А или четыре диода с такими же характеристиками.
  • Предохранитель на 5 А.
  • Симметричный динистор DB3.
  • Резистор 500 кОм.
  • 2 резистора 2,2 Ом, 0,5 Вт.
  • 2 биполярных транзистора MJE13009.
  • 3 плёночных конденсатора 600 В, 100 нФ.
  • 2 тороидальных сердечника.
  • Провод с лаковым покрытием 0,5 мм².
  • Провод в обычной изоляции 2,5 мм².
  • Радиатор для транзисторов.
  • Макетная плата.

Начинается все с макетной платы, на которую вы будете устанавливать все радиокомпоненты. На рынке можно купить два вида плат — с односторонней металлизацией на коричневом стеклотекстолите.

И с двусторонней сквозной, на зелёном.

От выбора платы зависит, сколько времени и сил вы потратите на сборку проекта.

Коричневые платы — отвратительного качества. Металлизация на них выполнена настолько тонким слоем, что в некоторых местах на ней видны разрывы. Припоем она смачивается плохо, даже если использовать хороший флюс. А все, что удалось припаять — отрывается вместе с металлизацией при малейшем усилии.

Зелёные — стоят в полтора-два раза дороже, но зато с качеством все в порядке. Металлизация на них с толщиной проблем не имеет. Все отверстия в плате залужены на производстве, благодаря чему медь не окисляется и проблем при пайке не возникает.

Найти и купить эти макетки можно как в ближайшем радиомагазине, так и на алиэкспрессе. В Китае они стоят в два раза дешевле, но доставки придётся подождать.

Радиодетали выбирайте с длинными выводами, они вам пригодятся при монтаже схемы. Если вы собираетесь использовать бывшие в употреблении детали, то обязательно проверяйте их работоспособность и отсутствие внешних повреждений.

Единственная деталь, которую вам придётся сделать самим — это трансформатор.

Согласующий нужно наматывать тонким проводом. Количество витков в каждой обмотке:

  • I — 7 витков.
  • II — 7.
  • III — 3.

Не забывайте фиксировать обмотки скотчем, иначе они расползутся.

Силовой трансформатор состоит всего из двух обмоток. Первичную наматывайте проводом 0,5мм², а вторичную — 2,5мм². Первичка и вторичка состоят из 90 и 12 витков соответственно.

Для пайки лучше не использовать «дедовские» паяльники — ими запросто можно сжечь чувствительные к температуре радиоэлементы. Возьмите лучше паяльник с регулировкой мощности, они не перегреваются, в отличие от первых.

ранзисторы заранее установите на радиаторы. Делать это на уже собранной плате — крайне неудобно. Собирать схему нужно от маленьких деталей к большим. Если вы сначала установите большие, то они будут мешаться при пайке маленьких. Учитывайте это.

При сборке смотрите на принципиальную схему, все соединения радиоэлементов должны соответствовать ей. Просуньте выводы деталей в отверстия на плате и согните их в нужном направлении. Если длины не хватает, удлиняйте их проводом. Трансформаторы после пайки приклейте к плате эпоксидной смолой.

После сборки подключите к выводам устройства нагрузку и убедитесь в том, что оно работает.

Переделка в блок питания

Случается так, что аккумуляторы электроинструмента выходят из строя, а возможности купить новый нет. В таком случае поможет адаптер в виде блока питания. Из электронного трансформатора после небольшой доработки можно собрать такой переходник.

Детали, которые понадобятся для переделки:

  • Терморезистор NTC 4 Ом.
  • Конденсатор 100 мкФ, 400 В.
  • Конденсатор 100 мкФ, 63В.
  • Плёночный конденсатор 100 нФ.
  • 2 резистора 6,8 Ом, 5 Вт.
  • Резистор 500 Ом, 2 Вт.
  • 4 диода КД213Б.
  • Радиатор для диодов.
  • Тороидальный сердечник.
  • Провод сечением 1,2 мм².
  • Кусочек монтажной платы.

Перед работой проверьте, вдруг вы забыли какую-нибудь деталь. Если все детали на месте, начинайте переделку электронного трансформатора в блок питания.

К выходу диодного моста подпаяйте конденсатор 400 В, 100 мкФ. Для уменьшения зарядного тока конденсатора впаяйте терморезистор в разрыв силового провода. Если вы забудете это сделать, при первом же включении в сеть у вас сгорит диодный мост.

Отсоедините вторую обмотку согласующего трансформатора и замените её перемычкой. Добавьте на обоих трансформаторах по одной обмотке. На согласующем сделайте один виток, на силовом — два. Соедините обмотки между собой, впаяв в разрыв провода два параллельно соединённых резистора на 6,8 Ом.

Для изготовления дросселя намотайте на сердечник 24 витка провода 1,2 мм² и закрепите его скотчем. Затем на макетной плате соберите по схеме оставшиеся радиодетали и подключите сборку к основной схеме. Не забудьте установить диоды на радиатор, при работе под нагрузкой они сильно греются.

Закрепите всю конструкцию в любом подходящем корпусе и блок питания можно считать собранным.

После окончательной сборки включите устройство в сеть и проверьте его работу. Оно должно выдавать напряжение в 12 вольт. Если блок питания их выдаёт — вы со своей задачей справились на отлично. Если он не заработал, проверьте, вдруг вы взяли нерабочий трансформатор.

220v.guru

ИБП из электронного трансформатора | Техника и Программы

September 29, 2012 by admin Комментировать »

Я вообще не особенно любитель изготавливать блоки питания, если только он сам по себе не является целью всей конструкции. Однако на протяжении уже около 4х лет, в качестве блока питания или даже ЗУ для автомобильного аккумулятора я использую обычный электронный трансформатор для галогенных ламп. Подобный транс можно приобрести в любом магазине электро товаров.

В интернете уже есть кое какие статьи по переделке таких трансов в блок питания, кто то даже усиленно исследует этот девайс Да и в журнале Радио за какой то год есть статья по этой теме. Ну и я решил вставить свои пять копеек Вообще все просто до нельзя, изготовить более простой и надежный ИБП да и еще купив детали для него в любом хоз магазине я думаю нереально Итак, схема…. Схема это обычный автогенератор, имеющий обратную связь по току. Т.е. если нагрузки на выходе нет то и по сути весь электронный трансформатор не работает. Причем нагрузка должна быть довольно приличной. Бывали такие случаи, когда меня просили подобный девайс поремонтировать, мол не работает. При этом подключали к нему лампочку 0.25 Вт и делали вывод – устройство не фурычит, наипали в магазине Опять же при увеличении нагрузки, весь наш трансик успешно превращается в угли. Очевидно, что все это как то не особо подходит для наших целей. Нам бы сделать так, чтобы все работало на холостом ходу, да и еще бы имело защиту от КЗ. Как ни странно, все это можно реализовать модернизировав простенькую схемотехнику электронного трансформатора. Причем сам ответ как это сделать лежит на поверхности.Всего то нужно заменить ОС (обратную связь) по току, обратной связью по напряжению.

Красным цветом на схеме обозначены необходимые изменения. Сама схема может иметь некоторые вариации… например отсутствовать диод VD1. Токовую обмотку ОС, W3 удаляем и на ее место ставим перемычку. Наматываем на основном трансформаторе TV1 обмотку обратной связи Woc1 – 1 – виток, Woc2 – 2-3 витка на трансформаторе обратной связи Toc (маленькое колечко, кто не в курсе). Следует соблюдать начало с концом обмоток, ну если не правильно то просто нет генерации. Резистором R4 регулируется глубина ОС, которая в свою очередь влияет на ток при которым происходит срыв генерации автогенератора, откуда мы собственно и получаем защиту от КЗ. При увеличении резистора R4, соответственно, при меньшем выходном токе будет происходить срыв генерации. Вместо резистора R4 можно поставить пленочный конденсатор, это даже более предпочтительно, если кого то раздражает нагрев R4. Величину конденсатора можно выбрать в пределах от 10n до 330n. Подбирается опытным путем.Вторичку можно намотать со средней точкой, или же обычную. Тогда потребуются 4 диода в выпрямителе. Диоды разумеется с барьером Шотки. Сколько мотать, ориентируемся по вторичке которая была. Я ее как правило полностью удаляю. Дроссель L не обязателен, но весьма желателен. Величина не критична 10… 100 мкГн. Ну и по высокой стороне устанавливаем электролит C4, это улучшит качество выходного напряжения при нагрузке (не будет пульсаций, до определенного предела конечно). Выковырять подобный маленький электролит можно например из энергосберегающей лампочки. Да и еще забыл, нужно на ноги электролита (паралельно) поставить разрядный резистор 220К, мощностью 1Вт. НА схеме нарисовать забыл (дорисовывать лень), он способствует ускоренной разрядке электролита, и без него преобразователь после выключения и быстрого повторного включения может не запускаться. Это связано с запускающим диаком DB3.На выход выпрямителя, если требуется, лепим стабилизаторы напряжения… короче кто на что горазд)Ну и весьма желательно поставить сетевой фильтр L1, C7, C6. Помех от подобных девайсов в сети море, вообще не понятно как китаезы проходят нормы по эл. совместимости. Судя по всему никак… Так что, ставим фильтр.ПС: на фотке нет сетевого фильтра, на момент написания статьи он где то ехал по бескрайним просторам нашей страны в виде посылки…..

nauchebe.net

Электронный трансформатор: схема подключения

Электронный трансформатор — это устройство электромагнитного типа. Оно состоит из индуктивной обмотки, а также магнитопровода. Используется электронный трансформатор для преобразования переменного тока. Встречаются устройства в различных электроприборах.

Также с их помощью собирают блоки питания. Для подключения прибора используют различные элементы. В данном случае учитывается параметр порогового напряжения, частоты и проводимости тока. Для того чтобы во всем разобраться, следует рассмотреть конкретные схемы.

Схема подключения через конденсаторный резистор

Через конденсаторный резистор можно подсоединять любой электронный трансформатор. Схема подключения включает в себя модулятор, а также трансивер. Проводимость тока указанного элемента обязана составлять не менее 50 мк. В данном случае выходное напряжение зависит от количества резисторов. В некоторых случаях применяются расширительные трансиверы. Если рассматривать модель для блока питания, то усилитель используется клеммного типа. Для стабилизации процесса преобразования необходимы фильтры. Триггеры используются фазового типа.

Подключение через два регулятора

Через два регулятор разрешается подсоединять только низкочастотный электронный трансформатор. Схема подключения состоит из тетродов открытого типа. В данном случае показатель предельной проводимости элемента равняется 55 мк. Непосредственно регуляторы устанавливаются за реле. Усилители встречаются как оперативного, так и тороидального типа.

Для нормальной работы расширителя используется два коннектора. Емкость триггера обязана составлять не мене 2 пФ. Также важно обращать внимание на выходное напряжение на обмотке. В среднем оно составляет не более 40 В. Однако при высоком уровне отрицательного сопротивления указанный параметр может резко увеличиваться. Если рассматривать схему для блока питания, то тиристор подбирается дипольного типа. В этом случае параметр приводимости тока у элемента составляет не более 45 мк. Входное напряжение максимум может равняться 20 В. Для подключения конденсаторов используются контакторы.

Использование проводных стабилизаторов

Через проводные стабилизаторы можно подсоединять высокочастотный электронный трансформатор. Схема подключения предполагает использование триггеров с вторичной обмоткой. Тетроды в данном случае устанавливаются за реле. Для увеличения отрицательного сопротивления используются фильтры. Всего для блока питания на 30 Вт потребуется два контактора. Резисторы используются тороидального типа. Параметр выходного напряжения у элементов не превышает 45 В.

Подключение к диодному мосту

Низкочастотный трансформатор к диодному мосту можно подсоединять через один регулятор. Для этого тетрод применяется с двумя фильтрами. Проводимость тока у элемента обязана составлять не менее 55 мк. Все это позволит значительно повысить пороговое сопротивление. Модулятор для схемы подбирается импульсного типа. Если рассматривать преобразователь с усилителем, то реле необходимо использовать только с изоляторами. В этом случае сопротивление у трансформатора составит около 22 м. Выходное напряжение на обмотке будет колебаться в районе 30 В.

Подключение к галогенной лампе

К галогенным лампам разрешается подсоединять только низкочастотный электронный трансформатор. Схема подключения состоит из резисторов дипольного типа. Конденсаторы применяются с первичной обмоткой. Для стабилизации процесса индукции используются фильтры. Всего в схеме предусмотрено два усилителя. Реле в данном случае установлено за конденсаторами.

Расширитель разрешается использовать лишь открытого типа. Проводимость тока у элемента равняется 55 мк. Таким образом, сопротивление не должно превышать 12 Ом. Параметр выходного напряжения зависит от резисторов. Если рассматривать модели с не большой емкостью, то указанный параметр составляет около 13 В.

Схема подключения модели Taschibra

Через регулятор можно напрямую подсоединить Taschibra (электронный трансформатор). Схема подключения предполагает использование модулятора с первичной обмоткой. Непосредственно трансивер для конденсатора подбирается на две фазы. Через дипольный резистор также можно подсоединять Taschibra (электронный трансформатор). Схема подключения устройства в этом случае предполагает использование стабилитрона.

Если рассматривать стандартный модулятор, то проводимость тока равняется около 60 мк. В данном случае сопротивление не превышает 12 Ом. Иногда используются проводные реле. В таком случае расширитель берется без обмотки.

Подключение устройства RET251C

Этот электронный трансформатор (схема RET251C показана ниже) подключается через два дипольных резистора. Конденсаторы часто используются без модулятора. В данном случае входное напряжение зависит от параметра проводимости. Как правило, он лежит в пределах 40 мк. Также важно отметить, что транзисторы используются только открытого типа. Если рассматривать преобразователь не большой мощности, то коннектор устанавливается с одним усилителем. Для подключения расширителя применяется два изолятора. Тетрод разрешается использовать с двойным регулятором.

Подключение трансформатора GET 03

Указанный электронный трансформатор (схема GET 03 показана ниже) подключается через проводное реле. Регулятор используется с двумя переходниками. Тиристор для подключения берется открытого типа. Модулятор можно использовать с обмоткой, или без нее. Если рассматривать первый вариант, то резистор подключается с селектором. В свою очередь, тетрод устанавливается лучевого типа.

Если рассматривать схему без обмотки, то резистор применяется только с выходными контакторами. В данном случае регулятор устанавливается за реле. Усилитель в схеме не понадобится. Показатель проводимости тока будет составлять около 70 мк. Таким образом, сопротивление в цепи не превысит 30 Ом.

Схема подключения модели ELTR-60

Для различного электроинструмента часто используется этот электронный трансформатор. Схема для шуруповерта включает в себя выходной усилитель. Регулятор используется с двумя трансиверами. Таким образом, проводимость элемента равняется не менее 44 мк. В данном случае тетрод используется конденсаторного типа. Выходное напряжение трансформатора зависит от проводимости модулятора.

Если рассматривать схему с обмоткой, то конденсатор устанавливается за реле. Таким образом, проводимость тока равняется 35 мк. Показатель входного сопротивления составляет не более 12 Ом. Если рассматривать схему без обмотки, то потребуется использовать два расширителя. Триггер в данном случае применяется без фильтра. Непосредственно регулятор подбирается операционного либо импульсного типа.

Подключение устройства ELTR-70 к цепи на 24 В

Указанный электронный трансформатор (схема 24 вольта показана ниже) подключается через дипольный регулятор. Всего для модели потребуется два проводника. Триггер для преобразования тока используется открытого типа. Также схема подключения электронного трансформатора имеет фильтры, которые устанавливаются за обмоткой. Непосредственно тетрод подбирается высокой чувствительности. В указанной схеме параметр проводимости не должен превышать 60 мк. Все это позволит держать на стабильном уровне выходное сопротивление.

Трансивер в цепи используется низкочастотного типа. Для увеличения скорости протекания индукции применяются различные усилители. Устанавливаются они с конденсаторами или без них. Если рассматривать первый вариант, то реле используется с вторичной обмоткой. Когда речь идет о подключении без конденсаторов, то в этом случае используется один трансивер.

Подключение трансформатора TRA110

Схема подключения электронного трансформатора предполагает установку регулятора проводного типа. Трансиверы используются только вместе с динисторами. Всего для нормальной работы модели потребуется два конденсатора. Емкость расширителя обязана составлять не менее 4 пФ. В данном случае реле устанавливается за вторичной обмоткой.

Если рассматривать схему с триггером, то для нормальной работы трансформатора потребуются изоляторы. Тиристор для него подбирается с контакторами. Если рассматривать трансформатор без триггера, то в этом случае требуется устанавливать модулятор выходного типа. Проводимость тока у него обязана составлять как минимум 50 мк. Резисторы используются только векторного типа.

fb.ru

Устройство имеет достаточно простую схему. Простой двухтактный автогенератор, который выполнен по полумостовой схеме, рабочая частота порядка 30кГц, но этот показатель сильно зависит от выходной нагрузки.

Схема такого блока питания очень не стабильна, не имеет никаких защит от КЗ на выходе трансформатора, пожалуй именно из-за этого, схема пока не нашла широкого применения в радиолюбительских кругах. Хотя в последнее время на разных форумах наблюдается продвижение данной темы. Люди предлагают различные варианты доработки таких трансформаторов. Я сегодня попытаюсь все эти доработки совместить в одной статье и предложить варианты не только доработки, но и умощнения ЭТ.

В основу работы схемы углубляться не будем, а сразу приступим к делу.
Мы попытаемся доработать и увеличить мощность китайского ЭТ Taschibra на 105 Ватт.

Для начала хочу пояснить, по какой причине я решил взяться за умощнение и переделку таких трансформаторов. Дело в том, что недавно сосед попросил сделать ему на заказ зарядное устройство для автомобильного аккумулятора, который был бы компактным и легким. Собирать не хотелось, но позже я наткнулся на интересные статьи в которых рассматривалась переделка электронного трансформатора. Это натолкнуло на мысль — почему бы не попробовать?

Таким образом, были приобретены несколько ЭТ от 50 до 150 Ватт, но опыты с переделкой не всегда завершались успешно, из всех выжил только ЭТ на 105 Ватт. Недостатком такого блока является то, что трансформатор у него не кольцевой, в связи с чем неудобно отмотать или домотать витки. Но другого выбора не было и пришлось переделать именно этот блок.

Как нам известно, эти блоки не включаются без нагрузки, это не всегда является достоинством. Я планирую получить надежное устройство, которое можно свободно применять в любых целях, не боясь, что блок питания может перегореть или выйти из строя при КЗ.

Доработка №1

Суть идеи заключается в добавлении защиты от КЗ, также устранения вышеуказанного недостатка (активация схемы без выходной нагрузки или с маломощной нагрузкой).

Глядя на сам блок, мы можем увидеть простейшую схему ИБП, я бы сказал, что схема не до конца отработана производителем. Как мы знаем, если замкнуть вторичную обмотку трансформатора, то меньше, чем за секунду схема выйдет из строя. Ток в схеме резко возрастает, ключи в миг выходят из строя, иногда и базовые ограничители. Таким образом, ремонт схемы обойдется дороже стоимости (цена такого ЭТ порядка 2,5$).

Трансформатор обратной связи состоит из трех отдельных обмоток. Две из этих обмоток питают базовые цепи ключей.

Для начала удаляем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора.
Затем на силовом трансформаторе мотаем всего 2 витка и один виток на кольце (трансформаторе ОС). Для намотки можно использовать провод с диаметром 0,4-0,8мм.

Далее нужно подобрать резистор для ОС, в моем случае он на 6,2 ОМ, но резистор можно подобрать с сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. Резистор в моем случае использован проволочный, чего делать не советую. Мощность этого резистора подбираем 3-5 ватт (можно использовать от 1 до 10 ватт).

Во время КЗ на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЭТ при КЗ ток возрастает, выводя из строя ключи). Это приводит к уменьшению тока на обмотке ОС. Таким образом, прекращается генерация, сами ключи запираются.

Единственным недостатком такого решение является то, что при долговременном КЗ на выходе, схема выходит из строя, поскольку ключи греются и достаточно сильно. Не стоит подвергать выходную обмотку КЗ с длительностью более 5-8 секунд.

Схема теперь будет заводиться без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.

Доработка №2

Теперь постараемся, в какой-то мере сгладить сетевое напряжение от выпрямителя. Для этого будем использовать дроссели и сглаживающий конденсатор. В моем случае использован готовый дроссель с двумя независимыми обмотками. Данный дроссель был снят от ИБП DVD проигрывателя, хотя можно использовать и самодельные дросселя.

После моста следует подключить электролит с емкостью 200мкФ с напряжением не менее 400 Вольт. Емкость конденсатора подбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности. Но как вы помните, наш БП рассчитан на 105 Ватт, почему же конденсатор использован на 200мкФ? Это поймете уже совсем скоро.

Доработка №3

Теперь о главном — умощнение электронного трансформатора и реально ли это? На самом деле есть только один надежный способ умощнения без особых переделок.

Для умощнения удобно использовать ЭТ с кольцевым трансформатором, поскольку нужно будет перемотать вторичную обмотку, именно по этой причине мы заменим наш трансформатор.

Сетевая обмотка растянута по всему кольцу и содержит 90 витков провода 0,5-0,65мм. Обмотка мотается на двух сложенных ферритовых кольцах, которые были сняты от ЭТ с мощностью 150 Ватт. Вторичная обмотка мотается исходя от нужд, в нашем случае она рассчитана на 12 Вольт.

Планируется увеличить мощность до 200 Ватт. Именно поэтому и нужен был электролит с запасом, о котором говорилось выше.

Конденсаторы полумоста заменяем на 0,5мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Биполярные ключи MJE13007 заменяем на MJE13009.
Силовая обмотка трансформатора содержит 8 витков, намотка делалась 5-ю жилами провода 0,7мм, таким образом, имеем в первичке провод с общим сечением 3,5мм.

Идем дальше. Перед и после дросселей ставим пленочные конденсаторы с емкостью 0,22-0,47мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЭТ и которые пришлось заменить для увеличения мощности).

Далее заменяем диодный выпрямитель. В стандартных схемах применяются обычные выпрямительные диоды серии 1N4007. Ток диодов составляет 1 Ампер, наша схема потребляет немало тока, поэтому диоды стоит заменить на более мощные, во избежание неприятных результатов после первого включения схемы. Можно использовать буквально любые выпрямительные диоды с током 1,5-2 Ампер, обратное напряжение не менее 400 Вольт.

Все компоненты, кроме платы с генератором смонтированы на макетной плате. Ключи были укреплены на теплоотвод через изоляционные прокладки.

Продолжаем нашу переделку электронного трансформатора, дополнив схему выпрямителем и фильтром.
Дросселя намотаны на кольцах из порошкового железа (сняты от компьютерного БП), состоят из 5-8 витков. Намотку удобно сделать сразу 5-ю жилами провода с диаметром 0,4-0,6мм каждая жила.

Сглаживающий конденсатор подбираем с напряжением 25-35 Вольт, в качестве выпрямителя применен один мощный диод шоттки (диодные сборки из компьютерного блока питания). Можно использовать любые быстрые диоды с током 15-20 Ампер.

Бывает, что, собирая то или иное устройство, требуется определиться с выбором источника питания. Это чрезвычайно важно, когда устройствам необходим мощный блок питания. Приобрести железные трансформаторы с необходимыми характеристиками на сегодняшний день не составляет труда. Но они довольно дорогостоящие, а большие размеры и вес являются их главными недостатками. А сборка и наладка хороших импульсных блоков питания весьма сложная процедура. И многие не берутся за это.

Далее, вы узнаете о том, как собрать мощный и при этом несложный блок питания, взяв за основу конструкции электронный трансформатор. По большому счету, разговор пойдет об увеличении мощности таких трансформаторов.

Для переделки был взят 50-ваттный трансформатор.

Планировалось увеличить его мощность до 300 Вт. Этот трансформатор был приобретен в ближайшем магазине и стоил примерно 100 р.

Стандартная схема трансформатора выглядит следующим образом:

Трансформатор представляет собой обычный двухтактный полумостовой автогенераторный инвертор. Симметричный динистор является основным компонентом, осуществляющим запуск схемы, поскольку он подает первоначальный импульс.

В схеме задействованы 2 высоковольтных транзистора с обратной проводимостью.

Схема трансформатора до переделки содержит следующие компоненты:

  1. Транзисторы MJE13003.
  2. Конденсаторы 0,1 мкФ, 400 В.
  3. Трансформатор, имеющий 3 обмотки, две из которых являются задающими и имеют по 3 витка провода сечением 0,5 кв. мм. Еще одна в качестве обратной связи по току.
  4. Входной резистор (1 Ом) используется как предохранитель.
  5. Диодный мост.

Несмотря на отсутствие в этом варианте защиты от КЗ, электронный трансформатор работает без сбоев. Назначение устройства – это работа с пассивной нагрузкой (к примеру, офисные «галогенки»), поэтому стабилизация выходного напряжения отсутствует.

Что касается основного силового трансформатора, то его вторичная обмотка выдает около 12 В.

Теперь взгляните на схему трансформатора с увеличенной мощностью:

В ней стало даже меньше компонентов. Из первоначальной схемы были взяты трансформатор обратной связи, резистор, динистор и конденсатор.

Оставшиеся детали были извлечены из старых компьютерных БП, а это 2 транзистора, диодный мост и силовой трансформатор. Конденсаторы были приобретены отдельно.

Транзисторы не помешает заменить на более мощные (MJE13009 в корпусе TO220).

Диоды были заменены на готовую сборку (4 А, 600 В).

Также годятся и диодные мосты от 3 А, 400 В. Емкость должна составлять 2,2 мкФ, но можно и 1,5 мкФ.

Силовой трансформатор был изъят из БП формата ATX на 450 Вт. На нем были удалены все штатные обмотки и намотаны новые. Первичная обмотка была намотана тройным проводом 0,5 кв. мм в 3 слоя. Общее количество витков – 55. Необходимо следить за аккуратностью намотки, а также за ее плотностью. Каждый слой изолировался синей изолентой. Расчет трансформатора производился опытным путем, и была найдена золотая середина.

Вторичная обмотка наматывается из расчета 1 виток – 2 В, но это лишь в том случае если сердечник такой же, как в примере.

При первом включении обязательно использовать страховочную лампу накаливания на 40-60 Вт.

Стоит заметить, что в момент запуска лампа не вспыхнет, поскольку после выпрямителя нет сглаживающих электролитов. На выходе высокая частота, поэтому для того чтобы делать конкретные замеры, необходимо сначала выпрямить напряжение. Для этих целей был использован мощный сдвоенный диодный мост, собранный из диодов КД2997. Мост выдерживает токи до 30 А, если прикрепить к нему радиатор.

Вторичная обмотка предполагалась на 15 В, хотя на деле получилось чуть больше.

В качестве нагрузки было взято все, что оказалось под рукой. Это мощная лампа от кинопроектора на 400 Вт при напряжении в 30 В и 5 20-ваттных ламп на 12 В. Все нагрузки подключались параллельно.

Биометрический замок – Схема и сборка ЖК дисплея

Электронный трансформатор является сетевым импульсным блоком питания с весьма хорошими показателями. Такие блоки питания лишены защиты от КЗ на выходе, но эту недоработку можно исправить. Сегодня решил представить весь процесс увеличения мощности электронных трансформаторов для галогенных ламп. Китайский ЭТ с мощностью 150 ватт, мы превратим в мощный ИБП, который может быть использован практически для любых целей. Вторичная обмотка импульсного трансформатора, в моем случае содержит всего один виток. Обмотка намотана 10-ю жилами провода 0,5мм. Блок питания умощнен до 300 ватт, следовательно, его можно использовать для НЧ, таких как Холтон, Ланзар, Маршалл Лич и т. п. При желании, можно на основе такого ИБП собрать мощный лабораторный блок питания. Мы знаем, что многие ИБП такого типа не включаются без нагрузки, такой недостаток имеют электронные трансформаторы Tashibra с мощностью 105 ватт.

Наша схема не имеет такого недостатка, схема заводится без нагрузки и может работать с маломощными нагрузками (светодиоды и т.п.). Для умощнения нужно сделать несколько переделок. Нужно перемотать импульсный трансформатор, подобрать конденсаторы полумоста, заменить диоды в выпрямителе и использовать более мощные ключи. В моем случае использованы диоды на полтора ампера, которые я не заменил, но обязательно замените на любые диоды с обратным напряжением не менее 400 Вольт и с током 2 Ампер и более.


Для начала давайте переделаем импульсный трансформатор. На плате можно увидеть кольцевой трансформатор с двумя обмотками, обе обмотки нужно снять. Затем берем еще одно аналогичное кольцо (снял с такого же блока) и склеиваем их. Сетевая обмотка состоит из 90 витков, витки растянуты по всему кольцу.


Диаметр провода, которым намотана обмотка 0,5…0,7мм. Далее уже мотаем вторичную обмотку. Один виток дает полтора вольта, к примеру — для получения 12 Вольт выходного напряжения, обмотка должна содержать 8 витков (но бывают и другие значения).


Далее заменяем конденсаторы полумоста. В стандартной схеме использованы конденсаторы 0,22мкФ 630 Вольт, которые были заменены на 0,5мкФ 400 Вольт. Силовые ключи использованы серии MJE13007, которые были заменены на более мощные — MJE13009.


На этом переделка почти завершена и можно уже подключить в сеть 220 Вольт. После проверки работоспособности схемы идем дальше. Дополняем ИБП сетевого напряжения. Фильтр содержит из дросселей и сглаживающего конденсатора. Электролитический конденсатор подбирается с расчетом 1мкФ на 1 Вольт, для наших 300 Ватт подбираем конденсатор с емкостью 300мкФ с минимальным напряжением 400 Вольт. Дальше приступаем к дросселям. Дроссель у меня использован готовый, был выпаян с другого ИБП. Дроссель имеет две отдельные обмотки по 30 витков провода 0,4мм.


На входе питания можно поставить предохранитель, но в моем случае он уже был на плате. Предохранитель подбирают на 1,25 — 1,5Ампер. Вот теперь все готово, уже можно дополнить схему выпрямителем на выходе и сглаживающими фильтрами. Если планируете собрать на основе такого ИБП зарядное устройство для автомобильного аккумулятора, то на выходе хватит и одного мощного диода шоттки. К числу таких диодов относится мощный импульсный диод серии STPR40, который достаточно часто применяется в компьютерных блоках питания. Ток указанного диода 20Ампер, но для 300 ваттного блока питания и 20 Ампер маловато. Не беда! Дело в том, что указанный диод содержит в себе два аналогичных диода на 20 Ампер, нужно всего лишь подключить два крайних вывода корпуса друг к другу. Теперь у нас есть полноценный диод на 40 Ампер. Диод нужно будет установить на достаточно большой теплоотвод, поскольку последний будет перегреваться достаточно сильно, возможно понадобится небольшой кулер.

LF75 Низковольтный галогенный трансформатор 12 В 75 Вт

Головка для галогенной лампы LVS 1, выводы для проводов 18 дюймов

Рекоменд. Цена: 16,95 долл. США

Цена: $ 9.95

Вы экономите: $ 7.00

Количество:
* Всего

Наш лучший продавец. Этот патрон для галогенных ламп подходит для двухштырьковых галогенных ламп G4, G5.3 и G6.35.Розетка имеет 18-дюймовые провода. Этот патрон для галогенной лампы можно использовать с большинством двухконтактных галогенных ламп.

LVS 1A Галогенная лампа с головкой для проводов, 36 дюймов

Рекоменд. Цена: 19,95 долл. США

Цена: 13.95 долларов США

Вы экономите: $ 6.00

Количество:
* Всего

Этот патрон галогенной лампы подходит для G4, G5.3 и двухконтактные галогенные лампы G6.35. Розетка имеет провода диаметром 36 дюймов. Этот патрон для галогенной лампы можно использовать с большинством двухконтактных галогенных ламп.

LVS 1B Галогенная лампа с головкой для проводов 60 дюймов

Рекоменд. Цена: 22,95 долл. США

Цена: $ 19.95

Вы экономите: $ 3.00

Количество:
* Всего

Этот патрон галогенной лампы подходит для G4, G5.3 и двухконтактные галогенные лампы G6.35. Розетка имеет 60-дюймовые провода. Этот патрон для галогенной лампы можно использовать с большинством двухконтактных галогенных ламп.

Головка для галогенной лампы LVS 2 с выводами 18 дюймов

Рекоменд. Цена: 16,95 долл. США

Цена: $ 9.95

Вы экономите: $ 7.00

Количество:
* Всего

Этот патрон галогенной лампы подходит для G4, G5.3 и двухконтактные галогенные лампы G6.35. Розетка имеет 18-дюймовые провода. Этот патрон для галогенной лампы можно использовать с большинством двухконтактных галогенных ламп.

Цоколь для галогенной лампы LVS 3 G4 с 18-дюймовыми выводами

Рекоменд. Цена: 16,95 долл. США

Цена: $ 9.95

Вы экономите: $ 7.00

Количество:
* Всего

Этот патрон для галогенной лампы подходит для двухконтактных галогенных ламп G4.Розетка имеет 18-дюймовые провода. Этот патрон для галогенной лампы можно использовать с двухштырьковыми галогенными лампами G4.

Головка для галогенной лампы LVS 4 с выводами 18 дюймов

Рекоменд. Цена: 16,95 долл. США

Цена: $ 9.95

Вы экономите: $ 7.00

Количество:
* Всего

Этот патрон галогенной лампы подходит для G4, G5.3 и двухконтактные галогенные лампы G6.35. Розетка имеет 18-дюймовые провода. Этот патрон для галогенной лампы можно использовать с большинством двухконтактных галогенных ламп.

Головка для галогенной лампы LVS 4A с выводами 36 дюймов

Рекоменд. Цена: 19,95 долл. США

Цена: 13.95 долларов США

Вы экономите: $ 6. 00

Количество:
* Всего

Этот патрон галогенной лампы подходит для G4, G5.3 и двухконтактные галогенные лампы G6.35. Розетка имеет провода диаметром 36 дюймов. Этот патрон для галогенной лампы можно использовать с большинством двухконтактных галогенных ламп.

LVS 17 Цоколь для галогенной лампы без провода

Рекоменд. Цена: $ 12,95

Цена: 8,50 долларов

Вы экономите: 4 доллара.45

Количество:
* Всего

Этот патрон для галогенных ламп подходит для двухштырьковых галогенных ламп G4, G5.3 и G6.35. В этой розетке нет проводов. Используйте свои собственные провода с простым нажатием, чтобы заблокировать систему. Этот патрон для галогенной лампы можно использовать с большинством двухконтактных галогенных ламп.

Головка для галогенной лампы LVS 18 с выводами 18 дюймов
Рекомендуемая производителем розничная цена

: 16 долларов. 95

Цена: $ 9.95

Вы экономите: $ 7.00

Количество:
* Всего

Этот патрон для галогенной лампы подходит для двухконтактных галогенных ламп G4. Розетка имеет 18-дюймовые провода. Этот патрон для галогенной лампы можно использовать с большинством двухконтактных галогенных ламп.

Головка для галогенной лампы LVS 6 с выводами 18 дюймов
Рекомендуемая производителем розничная цена

: 17 долларов.95

Цена: $ 9.95

Вы экономите: $ 8.00

Количество:
* Всего

Этот патрон для галогенной лампы подходит для двухконтактных галогенных ламп G4 MR11. Пружинные металлические зажимы фиксируют галогенную лампу MR16 в патроне. Лампа останется на месте даже при вертикальном подвешивании.

Головка для галогенной лампы LVS 7 с выводами 18 дюймов
Рекомендуемая производителем розничная цена

: 17 долларов.95

Цена: $ 9. 95

Вы экономите: $ 8.00

Количество:
* Всего

Этот патрон для галогенной лампы подходит для G4 MR11 и всех двухконтактных галогенных ламп G4. Эта розетка изготовлена ​​из жаропрочной керамики. Розетка имеет 18-дюймовые высокотемпературные провода.

Головка для галогенной лампы LVS 11 с выводами 18 дюймов
Рекомендуемая производителем розничная цена

: 16 долларов.95

Цена: $ 9.95

Вы экономите: $ 7.00

Количество:
* Всего

Это патрон для галогенных ламп подходит для двухштырьковых галогенных ламп G5.3 MR16. Розетка имеет 18-дюймовые провода. Этот патрон для галогенной лампы можно использовать с большинством двухконтактных галогенных ламп.

Головка для галогенной лампы LVS 8 с выводами 18 дюймов
Рекомендуемая производителем розничная цена

: 17 долларов.95

Цена: $ 9.95

Вы экономите: $ 8. 00

Количество:
* Всего

Это патрон для галогенной лампы подходит для G4 MR11 и всех двухконтактных галогенных ламп G4. Эта розетка изготовлена ​​из жаропрочного нейлона. Розетка имеет 18-дюймовые высокотемпературные провода.

Головка для галогенной лампы LVS 14 с выводами 18 дюймов
Рекомендуемая производителем розничная цена

: 16 долларов.95

Цена: $ 9.95

Вы экономите: $ 7.00

Количество:
* Всего

В патрон LVS-14 для галогенной лампы можно установить двухконтактные галогенные лампы с двухконтактным цоколем G5.3. Поставляется с 18-дюймовыми высокотемпературными проводами.

Галогенная лампа LVS 9A, диаметр 2 «, с выводами 18»
Рекомендуемая производителем розничная цена

: 17 долларов.95

Цена: $ 9.95

Вы экономите: $ 8.00

Количество:
* Всего

Это патрон для галогенных ламп подходит для двухштырьковых галогенных ламп G5. 3 MR16. Эта розетка изготовлена ​​из жаропрочной керамики и алюминия. Розетка имеет 18-дюймовые высокотемпературные провода.

LVS 10 Патрон для галогенной лампы
Рекомендуемая производителем розничная цена

: 16 долларов.95

Цена: $ 9.95

Вы экономите: $ 7.00

Количество:
* Всего

В патрон для галогенной лампы LVS-10 можно установить двухконтактные галогенные лампы с цоколем G4, G5.3 и G6.35. В этой розетке нет проводов. Добавьте свой собственный с помощью винтовых клемм.

Головка для галогенной лампы LVS 15 с выводами 18 дюймов
Рекомендуемая производителем розничная цена

: 16 долларов.95

Цена: Временно нет в наличии

В патрон для галогенной лампы LVS-15 можно установить двухконтактные галогенные лампы с двухконтактным цоколем G4, G5.3 и G6.35. Поставляется с 18-дюймовыми высокотемпературными проводами.

GU10 Гнездо для 2 галогенных ламп с проводом 36 дюймов
Рекомендуемая производителем розничная цена

: 18 долларов. 95

Цена: 14.95 долларов

Вы экономите: $ 4.00

Количество:
* Всего

К патрону для галогенных ламп GU10 2 можно подключать двухконтактные галогенные лампы с цоколем GU10. Устанавливается с помощью стандартного патрубка для лампы 1/8 дюйма.

Цоколь для галогенной лампы MCSK с 18-дюймовым проводом
Рекомендуемая производителем розничная цена

: 19 долларов.95

Цена: $ 9.95

Вы экономите: $ 10.00

Количество:
* Всего

В патрон для галогенной лампы MCSK 1 можно установить галогенные лампы с цоколем E11 Mini-can. Его можно установить с помощью патрубка для стандартной лампы размером 1/8 дюйма.

Цоколь для галогенных ламп MCSK 2 с выводами 18 дюймов
Рекомендуемая производителем розничная цена

: 19 долларов.95

Цена: $ 9.95

Вы экономите: $ 10.00

Количество:
* Всего

В патрон для галогенных ламп MCSK 2 можно установить галогенные лампы с цоколем E11 Mini-can. Его можно установить с помощью 2 язычков, прикрепленных к керамическому разъему.

Цоколь для галогенных ламп MCSK 3 с выводами 18 дюймов
Рекомендуемая производителем розничная цена

: 18 долларов.95

Цена: $ 9.95

Вы экономите: $ 9.00

Количество:
* Всего

В патрон для галогенных ламп MCSK 3 можно установить галогенные лампы с цоколем E11 Mini-can. Он предназначен для установки в отверстие или конец трубы диаметром 7/8 дюйма.

Цоколь для галогенной лампы DCSK с 18-дюймовым проводом
Рекомендуемая производителем розничная цена

: 19 долларов.95

Цена: $ 9.95

Вы экономите: $ 10.00

Количество:
* Всего

В патрон для галогенной лампы DCSK 1 можно установить галогенные лампы с байонетным цоколем BA15D DC. Его можно установить с помощью стандартного патрубка для лампы 1/8.

Цоколь для галогенных ламп DCSK 2 с проводами 18 дюймов
Рекомендуемая производителем розничная цена

: 19 долларов. 95

Цена: $ 9.95

Вы экономите: $ 10.00

Количество:
* Всего

В патрон DCSK 2 для галогенных ламп можно установить галогенные лампы BA15D DC с байонетным цоколем. Его можно установить, используя металлические выступы с каждой стороны патрона.

LSG8 Цоколь для галогенной лампы с 6-дюймовым проводом
Рекомендуемая производителем розничная цена

: 19 долларов.95

Цена: $ 9.95

Вы экономите: $ 10.00

Количество:
* Всего

В патрон LSG8 1 для галогенных ламп можно устанавливать двухштырьковые галогенные лампы с цоколем G8. Патрон монтируется с помощью стандартного патрубка для лампы 1/8 дюйма.

LSG8 Цоколь для 2 галогенных ламп с проводами 6 дюймов
Рекомендуемая производителем розничная цена

: 18 долларов.95

Цена: $ 9.95

Вы экономите: $ 9.00

Количество:
* Всего

В патрон LSG8 2 для галогенных ламп можно устанавливать двухштырьковые галогенные лампы с цоколем G8. Розетка устанавливается с помощью монтажных отверстий на розетке.

LS1 L Цоколь для галогенной лампы с 18-дюймовым проводом
Рекомендуемая производителем розничная цена

: 21 доллар США.95

Цена: $ 12.95

Вы экономите: $ 9.00

Количество:
* Всего

Цоколь галогенной лампы LS1L используется с двухцокольными галогенными лампами T3 с утопленными двойными контактами.

LS2S Галогенная головка для лампы с 18-дюймовыми выводами
Рекомендуемая производителем розничная цена

: 21 доллар США.95

Цена: $ 12.95

Вы экономите: $ 9.00

Количество:
* Всего

Патрон галогенной лампы LS2S используется с двухцокольными галогенными лампами Т-3 с утопленными двойными контактами.

LS2L Галогенная головка для лампы с выводами 18 дюймов
Рекомендуемая производителем розничная цена

: 21 доллар США. 95

Цена: $ 12.95

Вы экономите: $ 9.00

Количество:
* Всего

Патрон галогенной лампы LS2L используется с двухцокольными галогенными лампами Т-3 с утопленными двойными контактами.

LSE1 Галогенная головка для лампы с 18-дюймовыми выводами
Рекомендуемая производителем розничная цена

: 8 долларов.99

Цена: 5,99 долларов США

Вы экономите: $ 3.00

Количество:
* Всего

Патрон галогенной лампы LSE1 используется с двухцокольными галогенными лампами Т-3 с утопленными двойными контактами.

Трансформатор галогенных ламп 105 Вт
Рекомендуемая производителем розничная цена

: 33 доллара.99

Цена: $ 18.95

Вы экономите: $ 15.04

Количество:
* Всего

Трансформатор галогенных ламп низкого напряжения с максимальной выходной мощностью 105 Вт. 120 В переменного тока на входе — 12 В переменного тока на выходе. Используется со всеми галогенными лампами низкого напряжения 12 В

Трансформатор галогенных ламп на 150 Вт
Рекомендуемая производителем розничная цена

: 33 доллара.99

Цена: $ 19.95

Вы экономите: $ 14.04

Количество:
* Всего

Трансформатор галогенных ламп низкого напряжения с максимальной выходной мощностью 150 Вт. 120 В переменного тока на входе — 12 В переменного тока на выходе. Используется со всеми галогенными лампами низкого напряжения 12 В.

LP 1 Трансформатор галогенной лампы 60 Вт
Рекомендуемая производителем розничная цена

: 33 доллара.99

Цена: $ 27.95

Вы экономите: $ 6.04

Количество:
* Всего

Трансформатор галогенных ламп низкого напряжения с максимальной выходной мощностью 60 Вт. 120 В переменного тока на входе — 120 В переменного тока на выходе. Используется со всеми галогенными лампами низкого напряжения 12 В.

Галогенный трансформатор 60 Вт для галогенных ламп
Рекомендуемая производителем розничная цена

: 27 долларов.95

Цена: 14.95 долларов

Вы экономите: $ 13.00

Количество:
* Всего

Трансформатор галогенных ламп низкого напряжения с максимальной выходной мощностью 60 Вт. 120 В переменного тока на входе — 12 В переменного тока на выходе. Используется с галогенными лампами низкого напряжения.

Галогенные трансформаторы света

Галогенные трансформаторы

Силовые трансформаторы для галогенного освещения .В Apex Lighting мы располагаем полной линейкой галогенных осветительных трансформаторов , чтобы обеспечить безопасное и эффективное питание ваших систем галогенного освещения. Наши высококачественные галогенные трансформаторы для освещения имеют компактную и легкую конструкцию, позволяющую уменьшить габариты. Трансформаторы для галогенных ламп от Apex Lighting идеально подходят для использования в системах морского галогенного освещения. Они устойчивы как к ударам, так и к влаге, а также защищены от попадания мусора, что делает их безопасными для использования на лодке или яхте. Мы обеспечиваем нашим клиентам лучшую защиту от коротких замыканий с помощью наших галогенных трансформаторов.Apex Lighting предлагает лучший выбор источников питания и силовых трансформаторов для галогенных ламп , которые обеспечивают высоконадежный источник питания для всех ваших галогенных ламп.

  • Трансформаторы люка

    Галогенный трансформатор 80 Вт

    Галогенный трансформатор мощностью 80 Вт Основные характеристики продукта: Низкие гармонические искажения Высокий коэффициент мощности Эмиссия №

  • Трансформаторы люка

    Галогенный трансформатор 300 Вт

    Галогенный трансформатор мощностью 300 Вт Основные характеристики продукта: Низкие гармонические искажения Высокий коэффициент мощности Излучает N

ТРАНСФОРМАТОРЫ НИЗКОГО НАПРЯЖЕНИЯ
Трансформатор низкого напряжения буквально преобразует стандартное сетевое напряжение в вашем доме или офисе (120 или 277 вольт) в более низкие 12 или 24 вольт. Это позволяет безопасно подавать питание на популярные системы освещения низкого напряжения, такие как встраиваемые светильники для банок, подвесные светильники, светильники для шайб и наружные осветительные приборы.


ЭЛЕКТРОННЫЕ ТРАНСФОРМАТОРЫ
По сравнению с магнитными трансформаторами низкого напряжения электронные осветительные трансформаторы очень маленькие и легкие, что позволяет легко устанавливать их в небольших скрытых местах. Например, они могут быть идеальным источником питания для встроенного освещения на кухне, потому что их легко убрать в шкаф.Или, если вы устанавливаете комплект внешнего освещения низкого напряжения в комнате развлечений, эти небольшие трансформаторы могут безопасно понижать мощность, оставаясь вне поля зрения. Безопасность, удобство и меньший размер — ключевые особенности, которые делают электронные низковольтные трансформаторы столь популярным выбором для ваших осветительных приборов на 12 или 24 В.

Низковольтные трансформаторы света — балласт / трансформатор

  1. B&L Technologies

    — Галогенный трансформатор 75 Вт, 120 В перем. Тока для ламп 24 В перем. Тока (CV

    ) — Регулируемая яркость

    * Осталось очень ограниченное количество, пожалуйста, свяжитесь с нашей службой поддержки клиентов, прежде чем размещать заказ.

    Узнать больше …

    33,36 $

  2. Миниатюрный электронный трансформатор серии Star, 75 Вт, 120–12 В, с регулируемой яркостью, с защитой от перегрузки, защитой от короткого замыкания, защитой от автоматического сброса.

    * Товар, снятый с производства, свяжитесь с нашей службой поддержки клиентов для замены продуктов.

    Узнать больше …

    38,21 долл. США


  3. B + L Technologies 75 Вт — Вход 120 В переменного тока — Выход 12 В переменного тока — Электронный трансформатор — Металлический корпус — Для галогенных ламп 12 В переменного тока и светодиодных ламп

    * Эта модель доказала свою безупречную работу с большинством светодиодных ламп на 12 В переменного тока во время ремонта.

    Узнать больше …

    59,99 долл. США

  4. ВХОД: 120 В МАКС.НАГРУЗКА: 300 Вт КОЭФФИЦИЕНТ МОЩНОСТИ: 0.985 ВЫХОДНОЙ ТОК: 25 А ВЫХОД: 12 В / 300 Вт МИН. НАГРУЗКА: 50 Вт ВТОРИЧНОЕ НАПРЯЖЕНИЕ: 11,7 В переменного тока 30 кГц ВХОДНОЙ ТОК: 2,50 А АВТО СБРОС, ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ И ТЕПЛОВОЙ ПЕРЕГРУЗКИ Узнать больше . ..

    155,89 долл. США


  5. ВХОД: 120 В МАКС.НАГРУЗКА: 300 Вт ВЫХОДНОЙ ТОК: 25.КОЭФФИЦИЕНТ МОЩНОСТИ 12 А: 0,985 ВЫХОД: 12 В / 300 Вт МИН. НАГРУЗКА: 50 Вт ВТОРИЧНОЕ НАПРЯЖЕНИЕ: 11,7 В переменного тока, 30 кГц ВХОДНОЙ ТОК: 2,5 А Узнать больше …

    $ 143,90


  6. Трансформатор на 24 В от компании Lithonia lighting предназначен для использования с модульной светодиодной системой освещения rayzer. Эта система идеально подходит для использования под или над шкафами, витринами, рабочим освещением, офисным освещением, в бухтах или подсобных помещениях. Добавление этого аксессуара в систему освещения позволяет получить источник питания с несколькими вольтами.

    Узнать больше …

    74,55 долл. США

Трансформатор переменного тока 12 В 20 Вт-60 Вт (с регулируемой яркостью) для галогенных ламп низкого напряжения с автосбросом и выводами

Это аксессуары ML — Knightsbridge — низковольтный трансформатор T02 12 В 20-60 Вт с автоматическим сбросом и выводом.

Термовыключатель: трансформатор автоматически отключится в случае перегрева; в этом случае убедитесь, что трансформатор находится в хорошо вентилируемом месте, а не рядом с лампами или другим источником тепла. Устройство перезапустится, как только причина перегрева будет устранена.

Затемнение: Этот трансформатор может регулироваться с помощью большинства типов чувствительных к сети и индуктивных диммеров низкого напряжения. Если диммер работает неэффективно и слышно жужжание или мерцание, то вам необходимо выбрать другой диммер.

Защита от короткого замыкания и перегрузки: трансформатор автоматически отключится в случае короткого замыкания или перегрузки по току. Устройство перезапустится после устранения причины короткого замыкания или перегрузки. Это стандартный трансформатор 12 В переменного тока с регулируемой яркостью 20-60ВА.

  • Кабель в комплекте, в комплекте идет отводной провод.
  • Имеет плавкий предохранитель для сброса при перегрузке и коротком замыкании.
  • Он также имеет термопредохранитель для тепловой защиты.
  • Размеры: высота 23 мм, ширина 30 мм, длина 120 мм
  • Входное напряжение: 230-240 В, 50 Гц
  • Входной ток: 0,27 А макс. 60Вт
  • Номинальная мощность: 60ВА 20-60Вт
  • Выходное напряжение: 11,6 В ~ eff
  • Температура окружающей среды: макс. 50 градусов Цельсия
  • Температура корпуса: макс. 85 градусов Цельсия
  • Подавление радиопомех в соответствии с EN55015
  • Знак CE. SELV. F Марк.

Нужны более подробные характеристики?

Доставка

Sparks Direct осуществляет доставку курьером только в Великобританию; Стандартная стоимость доставки составляет 6 фунтов стерлингов + НДС для всех заказов до 100 фунтов стерлингов + НДС.Если ваш заказ превышает 120 фунтов стерлингов, вы получаете бесплатную доставку (если нет специальной платы за доставку для товаров, которые вы хотите заказать, или если вы находитесь в зоне доставки C или D). Полную информацию о стоимости доставки можно найти в Условиях использования.

Если товары, которые вы заказываете, есть на складе и заказ размещен до 13:00, доставка может быть осуществлена ​​в течение 1-2 рабочих дней. Если товар отсутствует на складе, мы сообщим вам по электронной почте, сколько времени это займет, или попросим подтверждения, если время доставки слишком велико.

Возвращает

Мы предлагаем 30-дневный возврат нежелательных товаров — напишите нам, чтобы запросить номер возврата, который необходимо указать при возврате товаров. В случае неисправных предметов или предметов, поврежденных при транспортировке, сообщите об этом по электронной почте, и вам будет предоставлен соответствующий номер возврата. Полную информацию о возврате и возмещении можно найти в наших Условиях использования.

Электронные трансформаторы — без минимальной нагрузки для светодиодного и галогенного освещения



220- 240 В, 277 В переменного тока ACen , Светодиодные лампы и светодиодные ленты 9000 светодиодных лент
W 9D7007 Светодиодные лампы, 9000 светодиодных лент , Лампы накаливания и галогенные лампы
TA10W, TU10W и TE10W 10 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и Светодиодные ленты
TA15W, TU15W и TE15W 15 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного тока Галогенные, светодиодные лампы и светодиодные ленты
TA20W, TU20W и TE20W
20 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты
TA30W304 905W и TU305W 30 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты
TA40W, TU40W и TE40W 40W 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты
TA45W, TU45W и TE45W 45 Вт 120 В, 220-240 В, 9 274 В переменного тока Галогенные, светодиодные лампы и светодиодные ленты
TA50W, TU50W и TE50W 50 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного / постоянного тока Галогенные лампы , & Светодиодные ленты
TA60W, TU60W и TE60W 60 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты
TA60WD * Светодиоды 60 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты
5 TA75W и T75W и T 75Вт 120 В, 220-240 В переменного тока 24 В переменного тока Галогенные, светодиодные лампы и светодиодные ленты
TA80W и TU80W 80W 120 В, 220-240 В переменного тока 24 В переменного тока
TA96W и TU96W 96 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты

TA96W65B15

и TU96W65B15

96 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты 96W 120V AC 24V DC Светодиодные лампы, светодиодные ленты, лампы накаливания и галогенные лампы
TA100W и TU100W 1 00W 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты

TA100WD24LEDB15

100W 120 В переменного тока 120 В переменного тока Светодиодные лампы, светодиодные ленты, лампы накаливания и галогенные лампы
TA105W и TU105W 105W 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы
TA120W и TU120W 120 Вт 120 В, 220–240 В переменного тока 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты
120 Вт 120 В переменного тока 24 В постоянного тока Светодиодные лампы, светодиодные ленты, лампы накаливания и галогенные лампы
TA150W и TU150W 9001 8 150 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты
TA150W и TU150W 150 Вт04 120 В, 220 В, 220 В, 220 В, 220 В, 220 В, 220 В 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты
TA150W * 24LEDB15 150 Вт 120 В переменного тока 24 В переменного / постоянного тока
TA175W и TU175W 175 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты 900 TA200W и TU200W 200 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты
TA250W и TU250W 9001 8 250 Вт 120 В, 220–240 В переменного тока 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты
TA300W и TU300W 300 Вт 120 В переменного тока, 220–240 В переменного тока 24V AC / DC Галогенные лампы, светодиодные лампы и светодиодные ленты

Как выбрать галогенную лампу от экспертов по коммерческому освещению.

КАК ВЫБРАТЬ ГАЛОГЕННУЮ ЛАМПОЧКУ

При выборе галогенной лампы следует учитывать следующие факторы: напряжение, тип цоколя, яркость, форма и размер.

Светильники определяют, какое напряжение необходимо для работы. Для низковольтных приборов требуется трансформатор, и они имеют напряжение от 12 до 24 вольт. Приспособление для измерения линейного напряжения не требует трансформатора и имеет напряжение от 120 до 130 вольт.

Общие цоколи для галогенных ламп низкого напряжения включают G4, GU4, GU5.3 и GY6.35.

Общие основания для галогенных ламп сетевого напряжения включают GY8, G9, GU10 и RSC.

При выборе галогенной лампы светоотдача также должна быть в фокусе. Используйте люмены при измерении общей освещенности галогенной лампы и канделы при измерении направленной освещенности.

Галогенные лампы включают в себя множество форм стекла, таких как двухштырьковые, MR, PAR, рефлекторные лампы, двухцокольные, односторонние и А-образные.

Диаметр галогенной лампы измеряется восьмью дюйма. MR16 = 2 дюйма в диаметре и PAR38 = 4,75 дюйма в диаметре.

Как интерпретировать код заказа галогена

Q50GY6 / 12

Q = Кварц, 50 = Мощность, GY6 = База и 12 = Напряжение

50Mr16 / Fl35 / C (Exn) 12 В

50 = Мощность, MR16 = форма, FL35 — луч 35 градусов, C = защитный экран и 12 = напряжение

EXN = короткий код заказа ANSI

KRYPTON & XENON: ВЫБОР ЛАМПЫ

Факторы, которые следует учитывать при выборе лампы Krypton & Xenon: напряжение, цоколь тип, яркость, форма и размер.

Светильники определяют, какое напряжение необходимо для работы. Ксенон обычно используется в приборах низкого напряжения, требующих трансформатора, и его напряжение составляет от 12 до 24 вольт. Криптоновые напряжения обычно не требуют трансформатора и составляют от 120 до 130 вольт.

Распространенными цоколями для ламп Krypton являются типы E12, DC, MC, E26 и J.

Обычными цоколями для ксеноновых ламп являются FESTOON, RIGID LOOP, WEDGE и Bi-PIn.

При выборе лампы Krypton & Xenon светоотдача также должна быть в фокусе.Используйте люмены при измерении общего освещения в криптоново-ксеноновой лампе.

Диаметр галогенной лампы измеряется восьмью дюйма. Двухштырьковый ксенон T5 = 5/8 дюйма в диаметре, а Krypton G11 = 1 3/8 дюйма в диаметре.

Обычные формы для криптоновых ламп — пламя, торпеда и глобус.

Ксеноновые лампы обычно имеют форму Tubular T3 и Tubular T5.

Как интерпретировать код заказа криптона и ксенона

RLX10F / 12

RL = жесткий контур X = ксенон 10 = ватт F = мороз 12 = вольт

Лучший трансформатор 12 В для светодиодных фонарей> Etechbag

Галогенные лампы низкого напряжения и некоторые светодиодные фонари требуют использования дополнительного электронного устройства, известного как трансформатор (для галогенных ламп) или драйвер (для светодиодных фонарей).Трансформатор для светодиодных фонарей .. Трансформатор для светодиодных фонарей. Оба этих устройства снижают напряжение переменного тока до гораздо более низкого уровня, чем основное напряжение, но обычно на этом сходство заканчивается. В большинстве случаев низковольтный трансформатор, используемый для уменьшения напряжения галогенной лампы, только снижает выходное напряжение переменного тока (переменного тока). В случае драйвера светодиода напряжение должно быть уменьшено, но выход также должен быть изменен на DC (постоянный ток).

Регулировка яркости галогенных ламп и светодиодных ламп зависит от трансформатора или драйвера и часто указывается на внешнем корпусе или в технических характеристиках продукта.

Тип трансформатора Магнитные трансформаторы

обычно работают со всеми светодиодными лампами MR16, даже несмотря на то, что в этой статье часто задаваемых вопросов указано, что эффективность и дополнительное энергопотребление были потрачены. «Драйверы светодиодов» — это электронные регуляторы мощности постоянного тока, специально разработанные для светодиодного освещения постоянного тока. Они не подходят для освещения на 12 В переменного тока (галогенное или светодиодное). Принципиальное различие между драйвером светодиода и выходом электронного трансформатора на 12 В переменного тока можно найти внизу страницы.

Совместимость трансформатора 12 В и светодиода

При рассмотрении вариантов модернизации светодиодных галогенных даунлайтов MR16 / GU5.3 покупатель должен понимать не только качество света, но и совместимость трансформатора. Замена существующего трансформатора 12 В переменного тока в дополнение к вашим светильникам может быть дорогостоящим и неудобным, поэтому важно, чтобы заменяемые светодиодные светильники хорошо работали с вашей существующей установкой. Вероятность совместимости между светодиодной лампой 12 В и галогенным трансформатором 12 В переменного тока зависит от нескольких факторов:

Трансформатор для светодиодного освещения 12 В (Трансформатор для светодиодного освещения)

Теперь, когда светодиодные прожекторы на 12 В становятся все более распространенными, на рынке появляется широкий выбор специализированных трансформаторов, способных работать со светодиодами. Хотя они, как правило, немного дороже, чем стандартный трансформатор, они гарантируют, что светодиодная лампа прослужит весь срок службы. Светодиодные трансформаторы также работают эффективно, тем самым экономя электроэнергию и покрывая небольшие начальные дополнительные расходы.

Есть два основных типа светодиодных трансформаторов: постоянного тока и постоянного напряжения:
Постоянное напряжение
Драйвер светодиода (то есть трансформатор) выдает 12,0 В постоянного тока. В такой драйвер можно параллельно подключать светодиодные лампы для прожекторов 12 В и другие светодиодные блоки.Благодаря параллельному подключению, если одна лампочка погаснет, остальные лампочки останутся включенными.
A
постоянного тока Драйвер светодиода изолирует фиксированный ток — например, доступны модели на 350 мА для использования со светодиодными лампами мощностью 1 Вт (светодиодные прожекторы на 12 В). К такому устройству лампочку необходимо подключать последовательно.

Для светодиодных точечных ламп постоянного тока 12 В необходимо использовать опцию постоянного напряжения. Изображенный выше Auraora AU-LED 16T представляет собой драйвер светодиода с постоянным напряжением. Этот драйвер можно использовать для 16 светодиодных прожекторов 12 В постоянного тока мощностью 1 Вт или любой смеси мощностью 1, 2, 3 Вт и т. Д.для максимальной потребляемой мощности 16 Вт. Драйвер имеет три различных точки подключения параллельной проводки, что позволяет легко уменьшить количество проводов, необходимых для подключения полной цепи освещения.

AU-LED16T имеет входные и выходные клеммы первичной проводки, поэтому нет необходимости в распределительной коробке, и он обеспечивает защиту от короткого замыкания, тепловую защиту (для предотвращения перегрева) и защиту от перенапряжения.

Трансформатор с регулируемой яркостью

Стандартные трансформаторы нельзя использовать со светодиодными лампами.К счастью, на рынке появляются новые светодиодные драйверы с регулируемой яркостью. Они по-прежнему очень дороги, но в ближайшие несколько лет цены снизятся, а дополнительной экономии электроэнергии по-прежнему достаточно, чтобы исключить дополнительные расходы.

Некоторые адаптеры питания для светодиодных лент с трансформатором 12 В постоянного тока, внесенные в список UL

12 полосных ламп постоянного тока для светодиодных лент и других низковольтных устройств, таких как аудио- и видеоаппаратура для камер видеонаблюдения и многое другое. Идеально подходят для светодиодных инсталляций в гостиной, шкафов с подсветкой и т. Д.

PLUGS напрямую не требует пайки или проводки для любых электрических или электрических проблем в вашей стене.Включает выходной кабель со стандартным положительным наконечником разъема постоянного тока 5,5 x 2,1 мм для подключения к контроллеру полосы или диммеру

Use Anybody — отлично подходит для различных применений в помещении / внутри помещения, включая окружающее освещение на кухне в ванной, подсветку в ванной в туалете, освещение в туалете или украшение или демонстрацию книжных полок.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
