Прокладка труб в траншее. ЗАО «Спецподземстрой».

В условиях, позволяющих осуществлять прокладку труб открытым способом, мы можем проводить трубопроводы в траншеях. Это классический и наиболее простой в осуществлении метод.

Траншейная прокладка подходит для сооружения трубопроводов под незастроенными участками земли, а также в условиях города, под дорожными путями малой интенсивности (пешеходные дорожки, территории дворов).

При открытой прокладке трубопроводов мы сооружаем переходные мосты через рабочую траншею, таким образом движение людей и транспорта практически не затрудняется.



Особенности работ

Осуществляя траншейную прокладку труб мы соблюдаем особые условия монтажа:

1. Трубопровод размешается в траншее на 20 см ниже уровня грунтового промерзания.
2. Монтаж трубы производится на глубине не менее метра (расчет от верхней стенки трубы). Это гарантирует защиту от повреждений при временной нагрузке.
3. При соединении труб непосредственно в траншее — в месте стыка мы расширяем траншею (для установки необходимого оборудования).
4. Перед укладкой труб дно траншеи выравнивается.
5. При работе в твердых грунтах под основание трубы подкладывается слой мягкого грунта.



Укладка труб

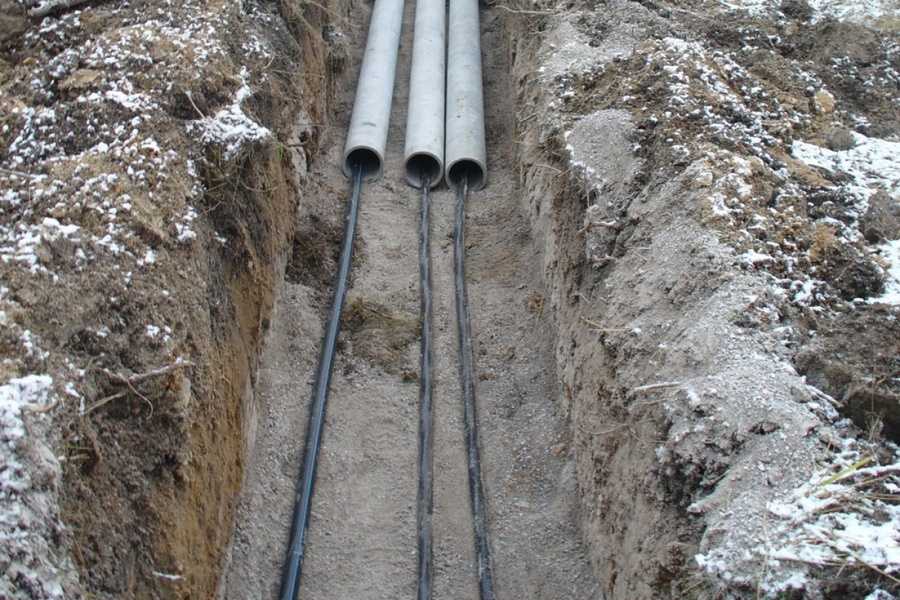

Траншейная прокладка трубопровода

Проверив структуру существующих коммуникаций и исключив возможность их повреждения, мы применяем траншейные экскаваторы. В этом случае срок выполнения работ значительно сокращается: идет одновременная работа по резке, выемке и уборке грунта. Если плотность коммуникаций высокая, то используются одноковшовые экскаваторы.

После разрытия траншеи, с помощью кранов-трубоукладчиков осуществляется размещение трубы в траншее. В случае, когда изоляционные и укладочные работы производятся раздельно, трубы опускаются кранами, оснащенными мягкими полотенцами.

Разместив трубопровод на проектных позициях, мы производим его закрепление. Между утяжеляющими ЖБ грузами (либо анкерными устройствами) и трубопроводом укладываются футеровочные маты (либо защитные обертки). Сама конструкция матов определяется проектом.

На завершающем этапе траншея зарывается и ведутся восстановительные работы покрытия земельного участка.



Преимущества метода

Монтаж трубопровода открытым способом имеет ряд преимуществ:

• исключаются отклонения от планового положения труб;
• установка с катушки легко осуществляется и требует меньше усилий;
• прокладка трубопровода большой протяженности осуществляется быстрее.

Основной недостаток траншейной прокладки – зависимость возможности применения метода от территориальных условий.

На участках, где прокладка труб открытым способом невозможна, мы применяем закрытый (бестраншейный) способ.

У Вас возникли вопросы?

Связаться с нами вы можете:

• по телефонам:
  • +7 (495) 470-10-10;
  • +7 (495) 961-62-51.
• по электронной почте: [email protected].
• через форму обратной связи на нашем сайте.

Траншейный и бестраншейный способы прокладки трубопроводов

ГлавнаяИнструкции Траншейный и бестраншейный способы прокладки трубопроводов Траншейный и бестраншейный способы прокладки трубопроводов В отечественной и зарубежной практике трубопроводного строительства накоплен значительный опыт бестраншейной прокладки трубопроводов, в частности, в тоннелях при пересечении горных хребтов и других естественных и искусственных препятствий. Бестраншейный способ прокладки трубопроводов подразумевает оперативное и качественное прокладывание труб без нарушения поверхности грунта. Бестраншейная прокладка трубопроводов — прокол, осуществляется методом горизонтально – направленного бурения и применяется для всех видов трубопроводов: водо-, газо- электропроводов, канализации, телефонных и оптоволоконных кабелей. Изучение существующего опыта строительства и эксплуатации газопроводов на горных участках показало, что прокладка в тоннелях в значительной мере повышает их эксплуатационную надежность и в большей мере отвечает требованиям экологической безопасности в районах прохождения трассы. Траншейная прокладка трубопроводов — классический способ прокладывания труб, подразумевает нарушение поверхности грунта, выкапывается траншея нужной глубины, куда кладется труба. Сравнительная оценка воздействий на окружающую среду при строительстве газопровода традиционным траншейным и бестраншейным (тоннельным) способом показывает преимущества последнего варианта: рабочая труба, эксплуатируемая под защитой тоннельной обделки, не испытывает отрицательного воздействия грунтового массива, что значительно увеличивает ее долговечность и полностью исключает воздействие на нее склоновых оползневых процессов; надежность эксплуатации газопровода в тоннеле обеспечивается целым рядом мероприятий, среди которых можно отметить применение труб высокого качества, вентиляцию пространства между рабочей трубой и футляром, наличие демпфирующих устройств и компенсаторов для разгрузки рабочей трубы от продольных перемещений, постоянный мониторинг состояния тоннеля и трубопровода в процессе эксплуатации; исключается необходимость сооружения вдольтрассового проезда и поддержания его в рабочем состоянии в течение всего срока эксплуатации трубопровода; площадь земли отведенной во временное пользование сокращается как минимум на порядок; исключаются нарушения почвенно-растительного слоя на скальных грунтах и вершине горы; уменьшаются объемы неорганизованных стоков с нарушенных земель в период строительства и др. Бестраншейная прокладка трубопроводов активно используется в наше время при перекладке тепловых сетей.

Что такое рытье траншей? — Определение из Trenchlesspedia

Что означает рытье траншей?

Рытье траншей — это метод строительства, который включает рытье в земле узкой траншеи для установки, обслуживания или осмотра трубопроводов, кабелепроводов или кабелей.

По данным Управления по охране труда и здоровья (OSHA), раскопки обозначаются как траншеи, если их глубина превышает ширину и не превышает 15 футов (4,5 метра) в ширину. Рытье траншей считается одним из самых опасных видов строительных работ, поскольку оно может быть связано с такими опасностями, как обвалы, падения, опасная атмосфера и аварии, связанные с тяжелой техникой.

Trenchlesspedia объясняет прокладку траншей

История прокладки траншей

Прокладка траншей использовалась римлянами для прокладки внутренней канализации с помощью системы акведуков и труб, заканчивающихся домами, общественными колодцами и фонтанами. Строители Империи также должны были защитить свою систему водоснабжения, гарантируя, что она достигнет места назначения. Для этого рыли траншеи, устанавливали трубы и засыпали их, закапывая трубы под землю вне досягаемости потенциального противника. Этот тип метода вырезания и покрытия все еще используется.

Плюсы рытья траншей

Муниципалитеты привыкли к традиционному процессу рытья траншей и оснащены соответствующим оборудованием. Несмотря на то, что многие муниципалитеты начали использовать менее разрушительный и более экономичный метод бестраншейного строительства и реконструкции, все еще возникают ситуации, когда прокладка траншей неизбежна.

Например, если прогиб трубы повредил трубы, бестраншейные методы восстановления могут не сработать, и для устранения проблемы может потребоваться прокладка траншей в пострадавшем районе. Линия живота является одной из таких проблем, когда в канализационной трубе образуется провисание. Единственный способ исправить перегиб трубопровода — выкопать его обычным методом, удалить и полностью заменить трубу после обеспечения надлежащего уклона и надлежащего основания.

Минусы рытья траншей

Рытье траншей для прокладки трубопровода требует использования тяжелой техники и тяжелых транспортных средств, таких как самосвалы, которые потребляют много топлива и оставляют огромный углеродный след. Для прокладки траншей также требуется обратная засыпка, для которой требуется дополнительное использование транспортных средств и техники.

Это также приводит к разрушению поверхностей и препятствует движению людей и транспортных средств. Даже самые узкие траншеи представляют опасность падения и травм.

Полубестраншейный метод

Траншеекопатели предназначены для рытья траншей и прокладки кабелей, трубопроводов или труб диаметром до 63 мм и на глубину до 1,5 м. Трубный экспресс-метод — полубестраншейный метод, который применяется для приповерхностной прокладки трубопроводов протяженностью до 1000 метров и диаметром от 800 мм до 1500 мм.

Трубный экспресс-метод сочетает в себе использование тоннелепроходческой машины (ТПМ) и компактного траншейного агрегата. Этот метод занимает примерно на 70% меньше места на земле, чем открытые траншеи, а весь процесс контролируется дистанционно и управляется обученным оператором.

Что такое рытье траншей? | BigRentz

Выемка траншей в строительстве означает создание узкой выемки под поверхностью земли с помощью землеройной машины, называемой траншеекопателем. Траншеи глубже, чем их ширина, в отличие от канавы, и более узки по сравнению с их длиной, в отличие от ямы или ямы.

В чем разница между рытьем траншей и земляными работами?

Хотя все траншеи являются раскопками, не все раскопки являются траншеями. Выемка — это любая искусственная траншея, полость или углубление, образованное удалением земли под поверхностью земли, а траншея — это любая выемка, более узкая по сравнению с ее длиной. Выемка может быть любой формы и размера, но траншея обычно имеет глубину, превышающую ее ширину, и ширину, не превышающую 15 футов.

Для чего используются траншеи?

Выемка траншей используется для различных инженерных и строительных работ, таких как прокладка труб, электрических кабелей, канализационных линий или телефонных проводов. На уровне жилых домов рытье траншей чаще всего используется для рытья ирригационных или сантехнических соединений, электрических кабелей и труб системы отопления. На уровне города траншеи используются для прокладки дренажных и канализационных линий, а также общегородских линий электропередач.

Типы траншей

Различные типы траншей определяются их формой, которая зависит от назначения траншеи. На тип траншеи, используемой в данном проекте, влияют различные факторы, такие как тип почвы, размер трубы или другого трубопровода, который должен быть установлен в траншее, близость к близлежащим зданиям и точное местоположение траншеи. Все эти элементы определяют конкретную форму траншеи. Вот некоторые из наиболее распространенных типов траншей:

• Прямая: Траншея со сторонами, параллельными и расположенными под прямым углом к ​​основанию
• Наклонный: Траншея с наклонными сторонами для предотвращения обвалов, обычно используемая на новых строительных площадках или для установки больших труб или водопропускных труб
• Скамья: Траншея с обрезанными сторонами для образования ступеней
• Отверстие для раструбного пирса: Траншея с более узким верхом, чем ее дно, образующая форму колокола, часто используемая для установки фундамента, поддерживающего фундамент строения

Безопасность при рытье траншей

Как и любая другая строительная работа с использованием тяжелой техники, рытье траншей может быть опасным и даже смертельным, если оно не выполняется должным образом. Потенциальные опасности при копании включают:

• Обвалы
• Падающие грузы, обломки или оборудование
• Воздействие опасной атмосферы
• Несчастные случаи, связанные с землеройным оборудованием
• Несчастные случаи с поскальзыванием и падением
• Поражение электрическим током

По сравнению с другими опасностями, связанными с земляными работами и рытьем траншей, обвалы не только наиболее вероятны, но и представляют наибольший риск для рабочих со смертельным исходом.

Чтобы снизить риски при рытье траншей и обеспечить безопасность рабочих, всегда соблюдайте приведенные ниже стандарты OSHA. Обратите внимание, что это относится ко всем типам раскопок, а не только к траншеям.

Установка защитных систем

Обвалы можно предотвратить путем установки защитных систем, которые требуются для траншей глубиной более 5 футов. Вот наиболее распространенные виды защитных систем:

• Наклонные: Обрезка бортов траншеи под уклоном для создания уклона
• Уступка: Ступенчатая резка горизонтальных боковых откосов (наподобие «скамейки») вдоль стенки траншеи
• Крепление: Укрепление стен траншеи системой поддержки из дерева, гидравлических поршней или стали для поддержки конструкции до завершения подземных работ
• Экранирование: Установка траншейного щита или траншейного ящика для защиты рабочих от веса грунта в случае обвала.

Защитная система, которую вы выберете, будет зависеть от таких факторов, как тип почвы и содержание воды на участке, климатические условия, глубина выемки и близость к близлежащим строениям. Работодатели должны выбирать наиболее практичную систему, обеспечивающую уровень защиты, необходимый для обеспечения безопасности работников.

Определение инженерных сетей перед копанием

Начинать рытье траншей без предварительного определения местоположения подземных коммуникаций на участке чрезвычайно опасно. Рабочие, которые не знают об окружающих коммунальных услугах, рискуют задеть газо-, водопроводную или электрическую линию до начала копания, что может привести к серьезным травмам или утечке газа.

По закону экскаваторы должны связаться с местными коммунальными службами, прежде чем приступать к рытью траншей — просто позвоните в местное агентство 811 и попросите, чтобы окружающие инженерные коммуникации были отмечены перед началом работ.

Проверка участков траншей Ежедневно

Надлежащая безопасность при рытье траншей включает регулярный осмотр места рытья траншей на предмет возможных обвалов или обвалов. Это должно быть выполнено перед началом каждого рабочего дня и по мере необходимости на протяжении всего проекта. В случае возникновения небезопасных условий рабочие должны быть удалены с площадки до тех пор, пока не будут восстановлены надлежащие стандарты безопасности.

Проектирование безопасных точек доступа и выхода

Траншеи глубиной более 4 футов необходимы для установки безопасных точек доступа и выхода, таких как лестницы или пандусы. Работодатели должны размещать их не менее чем в 25 футах от рабочих на участке траншеи, когда ведутся работы.

Арендовать или купить траншеекопатель?

Решение об аренде или покупке траншеекопателя в конечном счете зависит от частоты ваших проектов. Помните, что вам нужно учитывать то же самое для любого навесного оборудования, которое можно купить или арендовать отдельно.

Если вы часто используете траншеекопатель или экскаватор в большинстве своих проектов, возможно, имеет смысл инвестировать в один из них. Не забудьте учесть дополнительные расходы на владение тяжелой техникой, такие как техническое обслуживание и ремонт.
