Содержание

сфера применения и время-токовые параметры

На чтение 6 мин. Просмотров 26 Опубликовано 06.07.2019 Обновлено 20.06.2019

Стабильная работа электрического оборудования обеспечивается номинальными параметрами тока в сети. При перегрузках и замыканиях электропроводка разрушается, возникает угроза поломки электроприборов. Для обеспечения безопасности локальных сетей устанавливают выключатель автоматический трехполюсный.

Где используются выключатели

Трехполюсный автомат используют для защиты трехфазной сети или трех однофазных

Автомат предназначен для отключения электрической сети в случае превышения силы рабочего тока или при возникновении короткого замыкания. Выключатель трехполюсный устанавливают для защиты трехфазной цепи, или трех однофазных проводок. Прибор решает следующие задачи:

отключает номинальный ток в ручном режиме;
предотвращает пробой на участке цепи;
автоматически разрывает аварийные или перегруженные линии;
предупреждает несанкционированное отключение.

Подобные приборы массово используются на предприятиях, где для питания мощных агрегатов, станков и прочего оборудования необходимо напряжение в 380 вольт. Срабатывает 3 полюсный автомат при повышении номинальной нагрузки в любом из трех проводов цепи и одновременно их отключает.

Для защиты бытовых сетей применяют автоматы модульной конструкции.

Характеристики автомата

Автоматический выключатель в разрезе

По сути это утроенный вариант однополюсного прибора для электрической цепи с тремя фазами. Особенность конструкции заключается в наличии защитных функций на каждом отдельно взятом полюсе. Основные характеристики – допустимый ток короткого замыкания, при котором выключатель срабатывает, и скорость отсечки.

Для отключения предусмотрено два механизма – электромагнитный и тепловой. При коротком замыкании электромагнит размыкает цепь. Тепловой срабатывает при продолжительной, превышающей номинальную, нагрузке. Также прибор является коммутационным аппаратом. При необходимости автомат можно использовать, чтобы включить или отключить ток.

По конструкции устройство имеет следующие элементы:

механизм управления;
силовые контакты;
узел гашения электрической дуги;
расцепитель;
клеммы полюсов для подключения проводов.

Функциональные узлы располагаются в корпусе. В крышке прибора находятся свободные контакты. Кинематическим способом они связываются с траверсой главных контактов. Сам корпус и крышка выполнен из пластмассы или текстолита. Материал не пропускает электрический ток.

Принцип работы

Схема трехполюсного автомата

В рабочем состоянии контакты выключателя находятся в замкнутом положении. Номинально допустимый ток свободно проходит через автомат по цепи. Если нагрузка превышает заданные параметры, происходит автоматическое отключение. При коротком замыкании автомат отключает сеть моментально.

Причиной перегрузки может быть одновременное подключение потребителей, когда их суммарная мощность, превышает расчетную мощность сети. Например, одновременное включение стиральной машины и бойлера, кондиционера, электрической плиты. Разъединение цепи из-за перегрузки продолжается дольше заданного периода.

При необходимости устройство может быть отключено в ручном режиме. В аварийной ситуации, даже если пользователь удерживает рукоятку на включение, автомат все равно отключит все полюса.

Номинальная отключающая способность

При коротком замыкании резко увеличивается сила тока. Электромагнитный расцепитель приводит в действие рычаги механизма. Защитный выключатель срабатывает. Обесточивание проводки происходит за 0,02 секунды, она не успевает нагреться.

Наличие дугогасительной камеры не допускает прохождение тока по плазменному каналу заряда, не дает развиться пожару. Таким образом, контакты защищены от залипания и выгорания, а время аварийного отключения сети минимальное.

Выбирая модель нужно ориентироваться на то, для каких силовых линий понадобится автомат, чтобы обесточить сеть с подключенными к ней приборами. На корпусе имеется параметр, указывающий величину тока, которую автомат способен выдержать при коротком замыкании:

на отходящие линии в квартирных щитках достаточно 4,5 кА;
входящий в щиток кабель – 6 кА;
для распределительных устройств на вводе электролинии в дом – 10 кА.

Важно учитывать сопротивление проводки. Алюминиевый кабель обладает большим сопротивлением, чем медный. Поэтому для него подойдет защитный автомат на 4,5 кА, а на медный – 6 кА. По закону Ома, сила тока в проводнике обратно пропорциональна его сопротивлению.

Времятоковые характеристики

Работа электромагнита направлена на аварийный ток. Устройство не реагирует, если превышение произошло за счет перегрузок, связанных с потребителями. В таком случае для защиты проводки используется биметаллический расцепитель. В течение определенного времени пластины нагреваются. Одна из них сгибается и приводит в движение механизм расцепления.

Неравномерное потребление мощности, увеличение нагрузки с превышением номинального тока приводит к срабатыванию автомата. Есть приборы с заданными времятоковыми характеристиками. Они имеют следующую маркировку:

B – при трехкратном повышении силы тока прибор срабатывает через 0,015 секунд.
C – автомат отключается, если ток в 5 раз превышает номинальное значение.
D – применяется для защиты электрического котла, двигателей и других устройств.

При кратковременной перегрузке, например, во время запуска мотора, пластина не успевает нагреться. Параметры тока приходят в норму, и выключатель продолжает работать.

При необходимости стандартные настройки можно изменить. Но должна быть уверенность, что электропроводка выдержит повышение нагрузки локальной сети.

Обзор автоматических выключателей

Прибор выбирают с учетом напряжения, силы тока и температуры. Общие технические характеристики должны быть указаны на корпусе.

Конфигурация – одно-, двух-, или трехполюсный.
Напряжение постоянного тока, в соответствии с конструкцией – 240, 440, 600 вольт.
Напряжение переменного тока 380, 380, 660.
Номинальный ток от 0,6 до 100 ампер, для приборов всех конфигураций.
Напряжение расцепителя от 24 до 440 вольт.
Могут работать при температуре окружающей среды от -25° до +60°.

Автоматы серии ВА предназначены для электрических линий с переменным током частотой 50/60 Гц. Номинальное напряжение до 690 B, при номинальном токе не более 6300 А. Используются как защита в источниках питания и цепях распределения тока, оперативного включения и отключения электрических цепей.

Приборы выпускают для разных защитных характеристик и номинальных токов. Наиболее известные зарубежные марки ABB, Schneider Electric, Legrand. Лучшие отечественные производители КЭАЗ, IEK, КОНТАКТОР.

100А — защита от коротких замыканий

Выключатель автоматический трехполюсный 100А предназначен для защиты от короткого замыкания, перегрузок и нечастых коммутаций. Используется в промышленном строительстве и для бытового электроснабжения. Имеет следующие характеристики:

номинальный ток 100 A;
ток расцепления 10 кА;
максимальное напряжение переменного тока 230/400 B;
постоянного 60 B;
сечение провода 25 мм2;
крепление – DIN-рейка.

Компактные габариты позволяют монтировать прибор в электрический щиток на стандартную рейку. Рассчитан на 10 тысяч циклов коммутации, этого хватает на несколько лет интенсивной работы.

Автомат трехполюсный 25а предназначен для защиты вводно-распределительных устройств в жилых и общественных зданиях. Подключается к сети с переменным напряжением 12–230 В. Срабатывает при токе короткого замыкания до 4,5 кА, сечение провода от 4 до 25 мм2. Механическая износостойкость до 10 тысяч циклов, коммутационная 4000. Защита от попадания твердых тел IP20.

Автомат с63 может применяться для защиты сети с подключением нагревательных и осветительных приборов. А также для сетей с трансформаторами, двигателями и электронными устройствами. Коммутационная способность 4,5 кА или 6 кА. На корпусе указывается класс токоограничения – второй или третий. Если маркировки нет, это прибор первого класса. Проводка после автомата должна быть выполнена медным проводом с сечением не менее 16 мм2, или алюминиевым 25 мм2.

25А — защита вводно-распределительных устройств С63 — защита бытовых и осветительных приборов

Трехполюсный автомат – это важная часть электрической сети. Подбирается с учетом величины подключаемой нагрузки и сечения провода. Для этого все характеристики указаны на лицевой стороне корпуса. Выбирая дорогое устройство, важно понимать, что остальное оборудование должно иметь тот же уровень качества.

3-х полюсный автомат можно применять не только в трехфазной сети

При сборке распределительного щитка для трехфазной сети используются 3-х полюсные автоматические выключатели. При возникновении перегрузки сети или при коротком замыкании такой автомат расцепит сразу три фазы.

Сколько полюсов бывает

Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы

В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.

Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.

Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.

Зачем использовать два и четыре полюса

Вводной автоматический выключатель обязательно должен полностью отключать все фазы и рабочий ноль, т.к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный или 3-х полюсный автоматический выключатель, есть вероятность поражения током.

Утечка при 3-х полюсном автоматическом выключателе

На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если использовать вводной автомат, отключающий фазу и ноль, этого можно избежать, следовательно использование четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазных электросетей более безопасно.

Схема 3-х полюсного автоматического выключателя

Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.

Схема 3-х полюсного автоматического выключателя

Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.

3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).

Стоимость

3-х полюсные автоматические выключатели, в зависимости от производителя, отличаются и по цене. В таблице ниже вы можете сравнить стоимость таких электроустановочных изделий самых популярных в РФ марок: IEK, Legrand, Schnider Electriс и ABB:

Таблица стоимости 3-х полюсных автоматических выключателей лидеров на рынке РФ

Видео о полюсности выключателей и способах подключения

Ролик будет полезен новичкам, желающим разобраться в вопросах отличия и функциональности однополюсных, двухполюсных, 3-х полюсных и 4-х полюсных автоматических выключателей. Как правильно их подключать и в каких случаях следует использовать тот или иной автомат.

Делаем отверстия под розетку в бетоне и плитке самостоятельно Уличная влагозащищенная розетка – важный атрибут вашего участка Высота и размещение розеток на кухне в современной квартире Подключение двойной розетки в один подрозетник

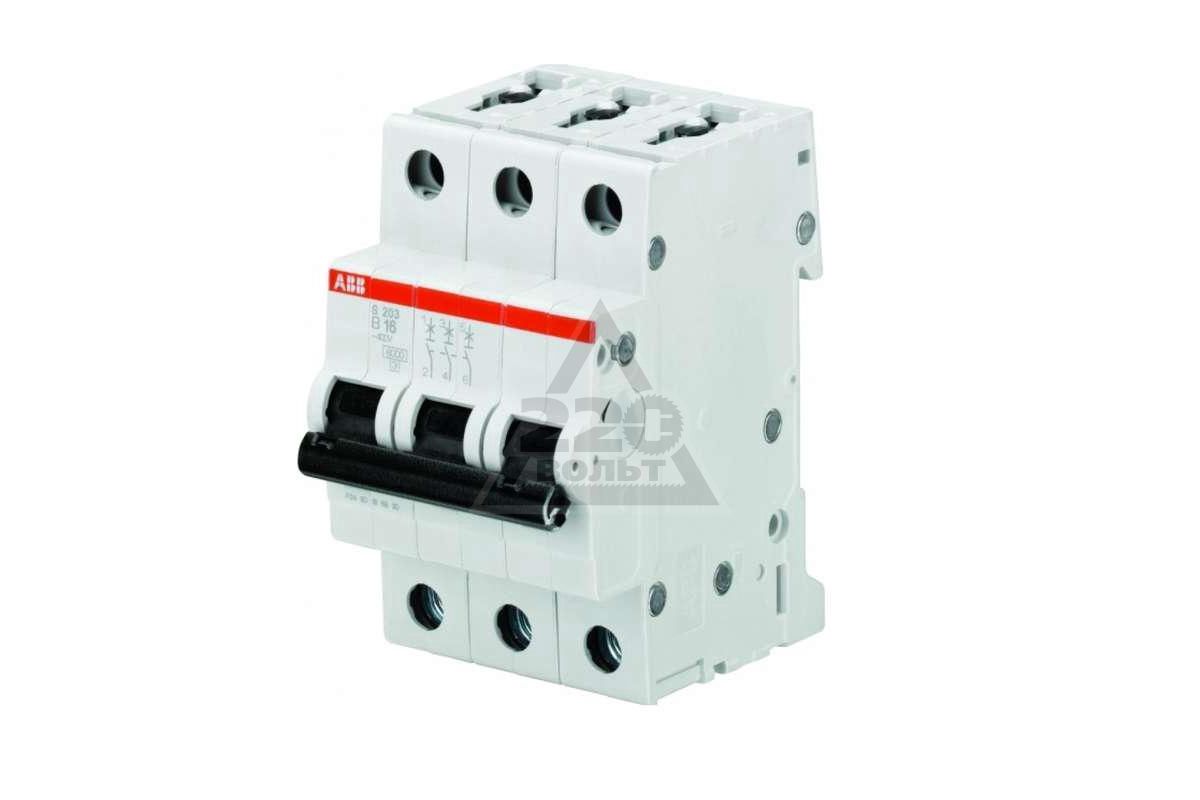

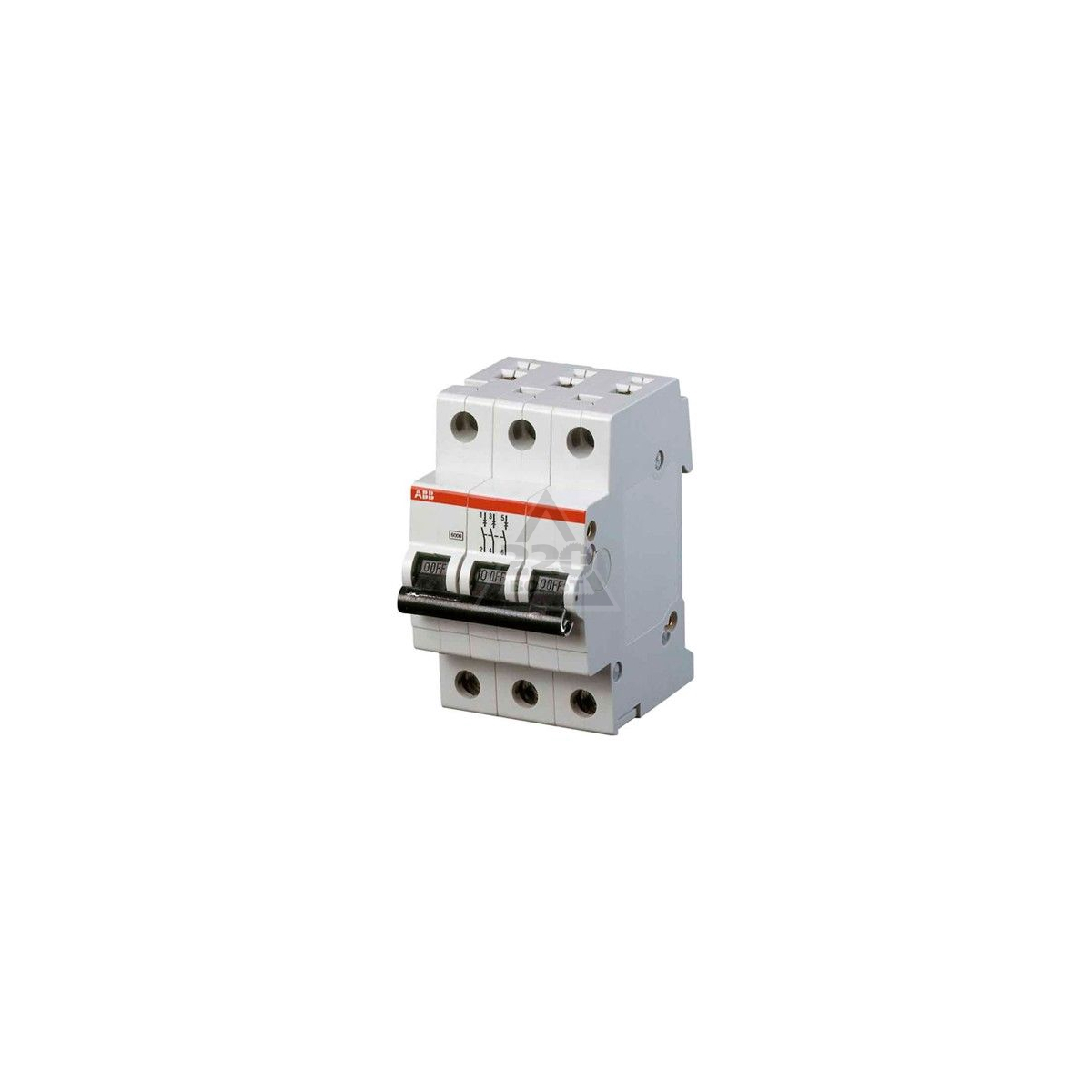

Автоматический трехполюсный выключатель ABB 40А С S203 6кА 2CDS253001R0404 — цена, отзывы, характеристики, фото

Тип модульный
Тип монтажа на DIN-рейку
Номинальное напряжение, В 400
org/PropertyValue»> Отключающая способность, кА 6
Климатическое исполнение УХЛ-3
Степень защиты IP20
Количество полюсов 3
Тип расцепления С
Цвет корпуса серый
Вид автоматический выключатель
Серия S200
org/PropertyValue»> Вес, кг 0.5
Номинальный ток, А 40
Высота, мм 88
Ширина, мм 52,5
Глубина, мм 69
Показать еще

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,10

Длина, мм: 10
Ширина, мм: 10
Высота, мм: 10

Произведено

Швеция — родина бренда
Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Зачем нужен двухполюсный и трехполюсный автоматический выключатель?

Электромонтажник

Если спросить любого покупателя в магазине, который внимательно осматривает двухполюсный автоматический выключатель, что он собирается установить в щиток, то ответ, скорее всего, будет стандартный – автомат. При этом слово щиток может и не прозвучать. А ответ на вопрос, чем не устроил однополюсный – поставит в тупик. Не думайте, что мы это всё придумали. В нашем коллективе народу не много, но мы знаем, где найти тех, кого спросить. Результаты опроса и заставили нас внести ясность в этот вопрос – что такое полюс автомата и сколько их нужно вообще. Если их и нужно-то всего два. Вот в этот вопрос мы и попробуем внести ясность. Итак, автомат это размыкатель, у которого задача разомкнуть цепь. Прервать ток. Назовите как угодно, но задача обесточить линию. Давайте разбираться.

Для чего нужен многополюсный автоматический выключатель?

Очевидно, что выключатель нужен для выключения линии. Но если линия одна, то для того, чтобы расключить питание, достаточно разорвать цепь. Для этого нужен рубильник , который просто разомкнёт фазу. Он может быть снабжён дополнительными функциями, о чём мы уже говорили, но это будет обычный однополюсный автоматический выключатель. В своём силовом щитке Вы можете посмотреть, как они выглядят. Двухполюсный автоматический выключатель имеет немного другую конструкцию. Как любой двухполюсный (трехполюсный) автомат он имеет, непересекающиеся внутри конструкции выключателя, потоки токов, позволяющие оценивать и сравнивать процессы, происходящие в одной сети на участках с разными токами.

Поясним. Обычный автомат защиты может отключить одну линию. При разных условиях, требующих отключения питания. Этим он и занят. Двухполюсный автоматический выключатель сравнивает ситуацию в двух линиях, причём так, как заложено в программу его возможностей вмешательства.

Если параметры в этих линиях выходят за рамки допустимого значения, то он отключает сразу обе линии. Трехполюсный автоматический выключатель делает примерно ту же самую операцию, в плане отключения, но уже для трёх линий. Разумеется, обычно трехполюсные автоматы заняты этим в трехфазных сетях. Возникает вопрос. А чем отличается двухполюсный автомат от обычного выключателя? Почему не обойтись одним?

И тут как раз и кроется главный ответ на вопрос, как выбрать и подключить двухполюсный (трёхполюсный) автоматический выключатель. Дело в устройстве расцепителя. Того самого выключателя, который обесточивает линию. Главная задача, определить момент отключения, обратим внимание одновременного отключения нескольких линий. При этом конфигурация выключателя должна быть такой, что даже при ручном отключении одновременность должна быть сохранена.

Если говорить об обычной квартире, то необходимости в одновременном отключении двух автоматов, защищающих разные сегменты (комнаты) нет, но другое дело, если в той же квартире имеется сложный прибор. В котором два контура, один из которых питается от постоянного тока.

В случае большого потребления мощности, мы будем подпитывать этот прибор из другого участка сети (например, через выпрямитель), и пока всё работает, всё хорошо. Но если возникнут проблемы в одной из цепей, которые питают этот наш гипотетический прибор, то отключение только одного участка приведёт к сильному перекосу напряжения и всех параметров в приборе. Не факт, что автомат второго контура отключится, в такой схеме вероятнее всего прибор просто выйдет из строя.

Пример с таким прибором теоретический, но стоит иметь в виду, что множество бытовых приборов имеют внутри токи разной природы, поэтому и снабжены своими защитными предохранительными системами.

Значит главная задача – одновременно отключить оба контура (линии), чтобы избежать повреждения прибора. А как это можно сделать, если, например, трехполюсный автомат, запитан от трёх фаз, в каждой из которых свои токи и параметры? Кто в автоматике тот самый генеральный инспектор, который принимает решение, что пора отключать? И самое интересное, как у автомата получается именно одновременное отключение линий?

Одновременное срабатывание расцепителя питания на нескольких линиях

Вы не поверите, но эту непростую задачу давным-давно решили советские инженеры, те самые, которые создали коллекторы для электродрелей и прочего бытового инструмента. Если двухполюсный автоматический выключатель синхронизирует параметры общего контура сети с общим отключением (как бы одновременно вынимая обе батарейки), то трехполюсный автоматический выключатель синхронизирует одновременное отключение трёх фаз, то есть фактически трёх контуров. При этом, учитывая текущие фазы.

Наверное, всё стало понятным? Нет? Давайте сначала. Что делает автоматический выключатель? Правильный ответ – ничего, если не происходит событий, который требуют вмешательства.

Но в случае, если в контуре происходит «перекос», автомат обязан вмешаться. А теперь вспомним, о чём мы писали раньше, и в каком случае при наличии двух контактов, может появиться перекос? Совершенно верно. Это постоянный ток.

Отсюда ответ на первый самый популярный вопрос, зачем нужен двухполюсный автоматический выключатель. Он предназначен для одновременного отключения двух полюсов. Посмотрите на батарейку. Там есть Плюс и Минус. Такой автомат умеет отключить плюс и минус на входе, а также плюс и минус на выходе.

То есть фактически двухполюсный автомат обесточивает одновременно две линии. При этом расключение линии производится без короткого замыкания и дуги. При больших постоянных токах КЗ всегда приводит к проблемам в электропроводке, а неправильное отключение в данном случае как раз и есть КЗ.

Конструктивно, двухполюсный автоматический выключатель мало, чем отличается от обычного.

Но обратите внимание на чертёж, сдвоенный выключатель снабжён дополнительными элементами, позволяющими обесточить сразу две линии.

На принципиальных схемах это выглядит как на рисунке ниже. При этом габаритные размеры стандартные для установки в обычный щиток и на дин-рейку.

Вспомните фото в начале статьи. На нём именно трехполюсный автоматический выключатель, причём не трёхфазный. Нет 4-й клеммы. А теперь давайте задумаемся, зачем в быту может понадобиться именно такой, двухполюсный автомат.

Применимость многополюсных автоматов

Напомним, что он умеет:

Контролировать две силовые, независимые линии с одновременным отключением без скачков тока и напряжения;

Контролировать линию постоянного тока, с такими же характеристиками отключения;

Обеспечивать контроль двух линий, независимо друг от друга. В случае аварийной ситуации будут отключены обе, но именно контроль, ведётся отдельно по каждой линии;

Всё это и для двухполюсного, и для трёхполюсного автомата.

Теперь посмотрим на стандартный силовой щиток обычной квартиры. По-хорошему, в качестве вводного автомата можно установить трехполюсный, хотя ставят и многофазные, особенно те, ктособирают щитки своими руками , но возьмем самый простой минимально допустимый вариант.

Обратите внимание, в данной схеме, присутствует автоматический выключатель, который вводной, но он двухполюсный, причём второй полюс это нейтральный провод. Не фазный. Несмотря на то, что есть третий провод – земля, такая схема подключения не только допустима, но и вполне надёжна с точки зрения любого электрика или контролирующей организации.

Если в этой схеме использовать трехполюсный автомат (а, судя по схеме, есть третий провод – земля), то это как раз недопустимо. Нельзя расключить в электросети землю.

При любых работах своими руками, помните, что земля, провод заземления (не нейтральный) обязательно должен быть проложен так, чтобы не иметь разрывов и даже возможности прерывания.

Вернёмся к нашему двухполюсному автомату. Разумеется, он выполняет функцию рубильника при необходимости обесточить квартиру. Но что произойдёт в том случае, когда УЗО «не заметит КЗ»? А оно, кстати, и не обязано его видеть, задачи УЗОдругие, о чём мы уже говорили.

Автоматический выключатель нагрузки (один из трёх на схеме) может не отработать, по причине пробоя (превышение тока) или ввиду отсутствия теплового расцепителя внутри (как вариант), а то и просто сгореть, став проводником, а не выключателем. УЗО в случае такого рода аварии, тоже выйдет из строя, сгорев, а вот щиток продолжит работать, считая киловатты.

При этом в сети, которую контролирует наш двухполюсный автоматический выключатель, возникнет серьёзный дисбаланс параметров токов. Разница входного и выходного напряжения между фазой и нейтральным проводом ощутимо превысит 30% (это стандарт для срабатывания двухполюсных автоматов – не более 30%). Автомат оценит ситуацию и отключит как фазный, так и нейтральный провода. Обратите внимание, при этом даже утечки на провод земли не будет, поскольку вся электросеть будет обесточена. Остаётся добавить, что при таком отключении не будет даже остаточных наводок, речь идёт о приборах, в которых есть конденсаторы и ёмкостные катушки. Все заряды будут сброшены на землю. И всё это благодаря одновременному отключению двух (трёх) линий в строго определённой ГОСТом последовательности.

В последнее время на рынке стали появляться устройства, на которых указаны ГОСТы. Имейте в виду, ГОСТ, который внесён в Государственный реестр должен иметь букву Р (Российский). Как на этой картинке:

Если такой буквы нет, это фактически не ГОСТ, а ТУ (технические условия) производителя.

Недостатки многополюсных автоматов

Многополюсные автоматические выключатели имеют свои минусы в эксплуатации. Их немного, поэтому перечислим их:

Пробой по силе тока в случае КЗ, когда две линии будут замкнуты.

Выход из строя по одной линии, когда выключатель даже после устранения аварии не включит питание.

Вероятность выхода из строя теплового расцепителя при нормальном состоянии цепи (это приведёт к обесточиванию сети).

Механические повреждения, вероятность которых в два раза выше, чем у одинарных устройств.

Чем хороши одновременные многополюсные выключатели

Так вот, несмотря на свои недостатки, автоматы, способные обслуживать и контролировать одновременно две линии, получают всё большее распространение. Особенно в квартирах, где установлены и стиральные машины и посудомоечные на одной линии. Разделить их физически – не проблема, но добиться снижения пусковых токов непросто, поскольку оба прибора нагревают воду, потребляя значительную мощность. В такой ситуации именно двухполюсный автомат поможет обесточить именно эту линию, не создав проблем для остальных зон квартиры. А трехполюсный автомат может обслужить одновременно и духовой шкаф, так же игнорируя освещение и прочие розетки.

Поэтому не стоит считать, что один автомат на одну линию, это решение всех проблем. Ведь даже, несмотря на закон «запас карман не тянет», иногда стоит задуматься, а чем запас отличается от весов…

Маркировка автоматических выключателей. Как выбрать автомат?

Трехполюсный автомат — Большая Энциклопедия Нефти и Газа, статья, страница 1

Трехполюсный автомат

Cтраница 1

Трехполюсные автоматы на токи до 1000 а применяют в распределительных устройствах для коммутации трехфазных линий и в качестве пусковых аппаратов для электродвигателей. Эти автоматы снабжены тепловыми и электромагнитными расцепи-телями: первые осуществляют защиту от токов перегрузок, а вторые — от токов коротких замыканий. [1]

Трехполюсный автомат А-2000 ( рис. 37, а, б) применяют для коммутации и защиты электрических цепей с большими нагрузками. [3]

Трехполюсные автоматы серии А-2000 ( рис. 38) на номинальные токи до 2000 а применяют для коммутации и защиты электрических цепей с большими нагрузками. [4]

Трехполюсные автоматы типа А-2030 Б с двумя максимальными разделителями могут поставляться с добавочным отключающим расцепителем. [5]

Принимаем трехполюсный автомат типа АП-50 с электромагнитным и тепловым расцепителем / Расц. [6]

При отсутствии трехполюсных автоматов или при четном числе этих автоматов однополюсные автоматы А3161 присоединяются к фазам попарно. [7]

При нечетном количестве трехполюсных автоматов, три последних однополюсных автомата присоединяются к фазам поочередно. [8]

На рис. 13.14 изображен трехполюсный автомат АП-25, применяемый для управления небольшими двигателями. При перегрузках автомат отключается от действия теплового расцепителя, при коротких замыканиях — от электромагнитного расцепителя. Оба они действуют на рычаг 4 механизма свободного расцепления. [9]

По приложению 4 принимаем трехполюсный автомат типа АП50 — ЗМТ с номинальным напряжением 380 в. Зная расчетный ток двигателя ( 7Н — расч 2 7 а), выбираем пределы регулирования номинального тока теплового расцепителя — от 2 5 до 4 а. Настраиваем тепловой расцепитель на 2 7 а при установке автомата на открытом щитке. В примечании к приложению 4 указывается, что кратность тока срабатывания теплового расцепителя равна 1 25 — 1 35; отсюда можем найти ток срабатывания теплового расцепителя: / сраб. [10]

По приложению 4 принимаем трехполюсный автомат типа АП50 — ЗМТ с номинальным напряжением 380 в. Зная расчетный ток двигателя ( / расч 2 7 а), выбираем пределы регулирования номинального тока теплового расцепителя — от 2 5 до 4 а. Настраиваем тепловой расцепитель на 2 7 а при установке автомата на открытом щитке. В примечании к приложению 4 указывается, что кратность тока срабатывания теплового расцепителя равна 1 25 — 1 35; отсюда можем найти ток срабатывания теплового расцепителя: / сраб. [11]

В щитках, имеющих однополюсные и трехполюсные автоматы, трехполюсным автоматам А3163 присваиваются последние номера. [12]

В щитках, имеющих однополюсные и трехполюсные автоматы, трех-полюсным автоматам серии А3163 присваиваются последние номера. [13]

Для того чтобы при отключении трехполюсного автомата 1Ав, установленного в цепях напряжения ( рис. 2 — 5, б), не происходило ложных отключений рабочего трансформатора, последовательно с контактами реле 1В и 2В включен блок-контакт автомата БК-1Ав, замкнутый при включенном автомате. При отключении автомата этот блок-контакт размыкается и предотвращает ложное отключение рабочего трансформатора. [14]

На рис. 36 приведена конструкция трехполюсного автомата А-3124, снабженного комбинированными разделителями, каждый из которых при срабатывании воздействует на отключающую рейку 10, освобождающую своим зубом 13 механизм расцепления автомата. [15]

Страницы: 1 2 3 4 5

5 бр./лот ncp1234ad100r2g mc34a100 34a100 соп-7 купи онлайн \ Активни съставки

търговска марка: CazenOveyi
Електронни Части И Консумативи 4: dht22
Електронни Части И Консумативи 2: ESP8266
Пакет: СОП
Електронни Части И Консумативи 5: s2132
Мощност На Разсейване: международен стандарт
подаване на напрежение: международен стандарт
Работна Температура: международен стандарт
Електронни Части И Консумативи 3: усилвател
Приложение: Компютър
Тип: Регулатор На Напрежение
състояние: НОВО
Електронни Компоненти И Консумативи: DC-DC
Електронни Части И Консумативи 1: ESP32
Номер На Модела: 34А100

малка печалба но е бърз оборот гарантирано качество, Ако имате нужда от повече, моля свържете се с нас, ние скорректируем цена, за да ви служи по-добре

Съвети Купувачи

1: Първо се уверете, че вашият адрес е правилен

2: Преди да подпише парцел, моля, уверете се, че пратката е изпълнен продукт

за нас

Ние обещаваме да направите това:

* Производството само на най-добрите потребителски стоки и осигуряване на възможно най-високо качество.

* Поставете на стоки до нашите клиенти по цял свят с бързина и точност

Политика За Обслужване На Клиенти

Ние сме повече от щастливи да отговорим на всички ваши въпроси, моля, свържете се с нас и ние ще направим всичко възможно, за да се свържем с вас възможно най-скоро.

Сфера на дейност: автоматична чип, цифроаналоговая схема, едно-чип микрокомпютър, фотоэлектрическая връзка, устройството, трехполюсный регулатор на напрежение, SCR, на поле-ефект, Шоттки, релета, резистори кондензатори, светлинна тръба, съединители и други разнообразни спомагателни услуги!

1. ДОСТАВКА ПО ЦЕЛИЯ СВЯТ. (С изключение на някои страни и APO / FPO)

2. поръчки се обработват своевременно след потвърждаване на плащането.

3. Ние само ще изпратим на подтверженным адреси на поръчката.Вашият адрес на поръчката трябва да съвпада с вашия адрес за доставка.

4. показани изображения не са действително стока и са предназначени само за ваша информация.

5. услугата транзитно време се предоставя на превозвача и изключва почивните и празнични дни.Транзитно време може да варира, особено в празничен сезон.

6. Ако не са получили стоката в рамките на 30 дни от момента на ПЛАЩАНЕ, моля, свържете се с нас.Ние отследим изпращането и ще се свържем с вас възможно най-скоро с отговор.Нашата цел е задоволяване нуждите на клиентите!

7. правилно към статута на резерва и валута печалба във времето, ние избираме, за да кораб вашия детайл от първата ни достъпни на склад за бърза доставка.

Нашите предимства

1: Ние всички имаме състав, с адекватна доставка

2: Качество на продукта е достигнал серия учител

3: Ние подкрепяме различни транспортни, хонг конг и китайски пощенски пакети, EMS.DHL, federal .UPS и TNT, може пълно да отговори на различни нуждите на купувача.

Аз твърдо вярвам

Ние ще бъдем вашия най-добър партньор

Schneider Electric HGL36020C Квадратный выключатель D H рама 20 А, трехполюсный

Schneider Electric Square D HGL36020C H Автоматический выключатель в литом корпусе идеально подходит для защиты электрических цепей от коротких замыканий и перегрузок.

Этот выключатель имеет максимальное напряжение 600 В переменного тока или 500 В постоянного тока и номинальный ток 20 Ампер. Этот трехполюсный выключатель устанавливается на единицу, чтобы упростить установку в любых промышленных условиях. Можно приобрести аксессуар для монтажа на DIN-рейку, чтобы сделать эту DIN-рейку удобной.Обладая рейтингом прерывания G, этот выключатель может обрабатывать прерывания 240 В 65 кА, прерывания 480 В 35 кА и прерывания 600 В 18 кА и внесен в список UL 489.

Технические характеристики
Тип рамы (выключатель в литом корпусе)	H Рама
Производитель (автоматический выключатель)	Schneider Electric
Сила тока (выключатель в литом корпусе)	20 ампер
Полюса (выключатель в литом корпусе)	Трехполюсный
Код прерывания (выключатель в литом корпусе)	G Рейтинг прерывания
Рейтинг прерывания (выключатель в литом корпусе)	240 В 65 кА Прерывание
Рейтинг прерывания (выключатель в литом корпусе)	480 Вольт 35 кА Прерывание
Рейтинг прерывания (выключатель в литом корпусе)	600 В 18 кА Прерывание
Максимальное напряжение (выключатель в литом корпусе)	600 В переменного тока
Монтаж (выключатель в литом корпусе)	Крепление блока
Перечень UL (выключатель в литом корпусе)	UL 489
Марка (выключатель в литом корпусе)	Квадрат D

Обычно отправляется в тот же день или на следующий день

Исследование инновационного трехполюсного воспламенителя для повышения эффективности и стабильности сгорания бензина в условиях разбавления заряда

Основные моменты

•: Новаторский трехполюсный воспламенитель впервые исследуется на серийном двигателе.
•: Повышение экономии топлива и стабильности сгорания при высоком разбавлении заряда.
•: Увеличенный объем воспламенения обеспечивает более быстрое развитие и горение ядра пламени.
•: Трехполюсный воспламенитель дает большие преимущества в условиях разреженного горения.

Реферат

Разбавленный заряд цилиндра способствует повышению топливной экономичности двигателя, но в то же время создает серьезные проблемы для стабильности сгорания.Инновационный трехполюсный искровой воспламенитель исследуется для изучения технологии многоточечного зажигания и улучшения процесса горения при высокоэффективном сгорании в разбавленных условиях. Уникальная конструкция включает три независимых пары электродов в одной свече зажигания и позволяет использовать новые подходы к применению новых стратегий зажигания. Сосуды оптического сгорания и методы высокоскоростной визуализации используются для развития фундаментального понимания процесса многоточечного зажигания. Большое количество испытаний проводится на оборудованных сосудах для сжигания для статистической количественной оценки и демонстрации эффекта трехполюсного воспламенителя по сравнению с обычной свечой зажигания.Наконец, прототип трехполюсного воспламенителя устанавливается на серийном двигателе для проверки и демонстрации улучшений сгорания двигателя в условиях низкого и высокого разрежения. Как показали результаты испытаний, трехполюсный воспламенитель обеспечивает более короткую задержку зажигания и более быстрое горение, тем самым улучшая фазировку горения и экономию топлива. Трехполюсный воспламенитель демонстрирует большие преимущества в отношении стабильности сгорания в условиях высокого разрежения, что снижает насосные потери и, таким образом, увеличивает экономию топлива.

Ключевые слова

3-полюсный воспламенитель

Многоточечное зажигание

Инновационный метод зажигания

Высокоэффективное горение

Разбавленное горение

Развитие ядра пламени

Рекомендуемые статьи Цитирующие статьи (0)

Полный текст

Цитирующие статьи

Выполнение работы трех

Индивидуальная защита отдельных нагрузок обеспечивает наилучшую защиту от сверхтоков

В оборудовании с несколькими нагрузками обычно имеет смысл защищать каждую нагрузку отдельно и по отдельности.В отличие от групповой защиты, индивидуальная защита обеспечивает надлежащую защиту каждой электрической нагрузки от возможных повреждений, вызванных перегревом. Это также широко исключает неприятное срабатывание. Если однополюсной защиты достаточно, однополюсные автоматические выключатели для оборудования (CBE) являются надежным решением. Пример: Если в одной машине должны быть защищены три двигателя, инженер-проектировщик должен указать три однополюсных автоматических выключателя для этого приложения.

Однако есть уникальная альтернатива: вместо трех однополюсных автоматических выключателей инженер может использовать один трехполюсный автоматический выключатель. Это значительно сокращает время монтажа и занимаемое пространство. Кроме того, трехполюсный автоматический выключатель обычно дешевле трех однополюсных выключателей. Кроме того, в случае отказа нагрузки все три нагрузки всегда будут отключены от напряжения питания, включая исправные нагрузки, что обеспечит полное отключение машины.

Однако трехполюсный автоматический выключатель можно использовать только в том случае, если номинальный ток автоматических выключателей соответствует требованиям к рабочим характеристикам нагрузки.Если три нагрузки являются идентичными электродвигателями, инженер может использовать любой стандартный трехполюсный автоматический выключатель. Но что произойдет, если для двигателей требуются выключатели разных номиналов? Традиционно нельзя было использовать стандартные трехполюсные автоматические выключатели, потому что трехполюсные камеры имеют одинаковые номиналы. Но не больше.

Текущие рейтинги: Ваш выбор!

Приведенный выше сценарий возможен с комбинациями теплового выключателя / переключателя E-T-A, например трехполюсная модель 3130 с коромыслом или многополюсная модель 3140 с кнопкой. Полюсные камеры могут быть оснащены различными биметаллическими расцепителями. Это позволяет клиентам выбирать соответствующие номинальные значения тока из всего диапазона номинальных значений тока автоматического выключателя для каждого полюса трехполюсного автоматического выключателя. Трехполюсный автоматический выключатель 3130 с коромыслом может иметь биметалл 5 А в первой полюсной камере, биметалл 10 А во второй камере и биметалл 16 А в третьей камере. Это позволяет идеально и точно определять номинальные характеристики автоматического выключателя для нагрузок, требующих защиты.Автоматические выключатели E-T-A 3130 и 3140 имеют международные сертификаты, включая VDE, UL, CSA и CCC, даже если они оснащены различными биметаллическими элементами расцепления и подходят для использования по всему миру.

«Двойной выключатель напряжения»

Многие клиенты используют преимущества различных биметаллов / номиналов в многополюсных устройствах для реализации так называемого «выключателя двойного напряжения». Например, это может принести пользу североамериканскому производителю беговых дорожек, продающему свою продукцию на внутреннем рынке в США, а также в Германии.

Приводные двигатели этих беговых дорожек всегда имеют одинаковую мощность. Однако стандартное напряжение питания в Германии почти вдвое выше, чем в США (Германия: 230 В переменного тока, США: 120 В переменного тока), европейская версия требует «половину тока», чем североамериканская версия для той же мощности привода. . Это напрямую влияет на номинальные токи требуемых автоматических выключателей.

В нашем примере изготовителю беговой дорожки требуется автоматический выключатель на 12 А для версии для США и автоматический выключатель на 6 А для версии для Германии.Чтобы уменьшить количество необходимых компонентов и повысить доступность оборудования, производитель решил использовать для своих беговых дорожек «выключатель двойного напряжения», который позволяет сделать один автоматический выключатель из нескольких. Фактически он использовал следующую конфигурацию теплового трехполюсного автоматического выключателя 3130:

номинал первого полюса: 12 A
рейтинг второго полюса: 12 A
рейтинг третьего полюса: 6 A

Беговые дорожки для Северной Америки в этом приложении имеют двухполюсную защиту с номиналом 12 А (с использованием полюсных камер 1 и 2, в то время как полюсная камера 3 остается неиспользованной), а беговые дорожки для немецкого рынка требуют однополюсной защиты номиналом 6 А (при использовании полюсной камеры 3, полюсных камер 1 и 2 остаются неиспользованными).
Этот пример показывает, насколько универсальным может быть использование многополюсных автоматических выключателей. Если они указаны для области применения, они помогают сократить занимаемое пространство и снизить затраты по сравнению с другими решениями с однополюсными выключателями.

Разработка 3-полюсного, одиночного усилителя, активного фильтра LP с усилением

Конструкции однополюсных, двухполюсных, низкочастотных активных фильтров с усилением относительно распространены в литературе, но мало информации доступно для таких фильтров с три полюса. Для определения значений компонентов трехполюсного фильтра необходимо решить три одновременных уравнения с тремя неизвестными. Эти уравнения довольно запутаны, особенно для выгод, отличных от одного. Поэтому обычные решения для этого фильтра обычно делаются с коэффициентом усиления, равным единице. Однако с появлением программ, которые итеративно решают такие уравнения относительно их корней, становится относительно легко получить решение фильтра для любого значения усиления.

Общее уравнение для трехполюсного фильтра нижних частот:

Характеристики фильтра определяются значениями для A0, A1, A2 и A3 и показаны в таблице 1 для нескольких распространенных типов фильтров.Значения для желаемого типа фильтра подставляются в уравнение передаточной функции трехполюсной схемы активного фильтра (рис. 1), а затем уравнение решается для получения значений компонентов схемы.

Уравнения, которые необходимо решить для значений компонентов схемы с помощью Mathcad 5. 0, показаны на рисунке 2. Значения вверху представляют собой начальные значения переменных, включая коэффициент усиления фильтра и частотную характеристику, которые программа использует для решения уравнений. Программа сохраняет эти значения постоянными, за исключением значений в уравнении «Найти».

Для определения компонентов фильтра установите переменные A1, A2 и A3 в верхней части равными указанным значениям для желаемого типа фильтра из данной таблицы. Поскольку имеется шесть компонентных переменных и только три независимых уравнения, обычная процедура состоит в том, чтобы изначально установить три значения резистора равными друг другу и решить для номиналов конденсаторов. Показанный пример относится к фильтру Баттерворта с коэффициентом усиления 3, угловой частотой 1 кГц и номиналами резистора 10 кОм.Нижнее уравнение «Найти» генерирует рассчитанные значения конденсаторов (в фарадах).

Эти рассчитанные значения затем могут быть оптимизированы до стандартных доступных значений компонентов, как это обычно требуется. Для этого замените стандартные значения конденсаторов, наиболее близкие к рассчитанным, на значения C1, C3 и C5 вверху. Затем вычислите исправленные значения резисторов, заменив Find (C1, C3, C5) на Find (R2, R4, R6) внизу. В схеме будут использоваться стандартные значения, наиболее близкие к этим расчетным значениям резисторов, а также стандартные номиналы конденсаторов.Номинальная характеристика теперь в целом становится настолько близкой к желаемой частоте, насколько это может быть получено с использованием стандартных значений компонентов.

Частотная характеристика конкретного фильтра, конечно, будет зависеть от фактических значений допуска компонентов, а также от ширины полосы усиления выбранного усилителя. Схема несколько чувствительна к фактическому значению коэффициента усиления (K), поэтому его изменению следует уделять особое внимание. Легкий способ определить отклик схемы — использовать программу моделирования схем типа Spice, такую как Pspice, ICAP или Electronic Workbench. Выполнение анализа Монте-Карло с помощью этих программ может дать изменение отклика для случайного выбора допусков компонентов.

Примечание. Если Mathcad не может найти решение, попробуйте подставить другие значения для «Найти» неизвестные в верхней части рисунка 2. Mathcad использует эти значения в качестве предположений для своих начальных вычислений. Чем ближе эти предположения к правильному значению, тем больше вероятность того, что программа сойдется к решению.

Защита трех полюсов | Фальк Хюттманн

Арктика, Антарктика и Гиндукуш-Гималаи образуют три ландшафта, иногда называемые «тремя полюсами».Эти драгоценные регионы, в основном состоящие из камней, снега и льда, являются домом для многих уникальных видов, таких как белый медведь, императорский пингвин и снежный барс, содержат основные водные ресурсы этой планеты и напрямую определяют наш климат. Эта книга представляет собой первую в истории глобальную оценку и прогрессивный обзор трех полюсов и демонстрирует острую необходимость в их защите. Грехи прошлого безвозвратно повредили и поставили под угрозу многие уникальные качества этих регионов, и будущее выглядит мрачным, учитывая прогнозируемое увеличение численности населения планеты к 2060 году до 9 миллиардов человек и нарастание климатических изменений.Здесь представлен всеобъемлющий и последовательный обзор биоразнообразия трех полюсов, среды обитания и продолжающегося разрушения. Неудачная защита и социальные цели, установленные Организацией Объединенных Наций и другими органами, становятся очевидными, в то время как экономический рост, неограниченное или несоответствующее развитие и разрастание городов не ослабевают. Полярные регионы играют важную роль в глобальной повестке дня, поскольку они богаты нефтью и другими ресурсами, что указывает на их загрязнение, чрезмерный вылов рыбы и дальнейшую деградацию. Туризм в Антарктике выиграл от просвещенного саморегулирования, но есть признаки того, что это тоже меняется.Главы этой книги написаны экспертами в своих областях, и их свидетельства не оставляют сомнений в том, что мы уже живем за пределами наших возможностей в ограниченном, но разрушающемся пространстве. Предлагается ролевая модель глобальной защиты и несколько перспективных сценариев, которые помогут установить актуальные полярные приоритеты защиты. Человечество продемонстрировало посредством международных договоров, таких как Договор об Антарктике и Мадридский протокол, что мы можем ставить интересы планеты в целом на первое место.Это должно стать нормой, а не исключением.

Консультации — Инженер по подбору | Выбор между 3-х и 4-х полюсными автоматическими выключателями

Автор: Майк Пинкус, Kohler Power Systems, Kohler, Wis. 14 ноября 2014 г.

При планировании системы резервного электропитания необходимо сделать множество вариантов конструкции. Но, возможно, еще не совсем ясно, следует ли указывать 3-полюсный или 4-полюсный автоматический переключатель резерва (АВР).В основе этого выбора лежит одно простое соображение: будет ли ваша система аварийного электроснабжения выводиться отдельно.

В системах, использующих 3-полюсный АВР, нейтраль непрерывна по всей системе. Это известно как сплошная нейтраль, и она связана с землей только в одном месте: у входа в инженерные сети. Если происходит замыкание на землю, когда нагрузки находятся на аварийном источнике, ток короткого замыкания проходит через землю к точке заземления на служебном входе, а затем возвращается к аварийному источнику на нейтрали.

В системах, использующих 4-полюсный АВР, нейтраль каждого источника соединена с землей в его источнике, поэтому каждый источник считается «отдельно полученным». Независимо от того, на какой источник переключается нагрузка потребителя, в случае замыкания на землю ток короткого замыкания будет проходить через землю непосредственно обратно к источнику, который в настоящее время питает нагрузки. Это известно как система с переключением нейтрали, и переключение нейтрали может быть разомкнутым или перекрывающимся (замкнутым).

Согласно Национальному электротехническому кодексу (NEC) 2011 г., отдельно производная система электроснабжения — это: «система электропроводки в помещении, питание которой обеспечивается источником электроэнергии или оборудованием, отличным от служебного. Такие системы не имеют прямого соединения проводников цепи одной системы с проводниками цепи другой системы, кроме соединения через землю, металлические корпуса, металлические кабельные каналы или заземляющие провода оборудования ».

NEC (и многие другие местные нормы и стандарты) предоставляют разработчику системы руководство, чтобы определить, должна ли аварийная система быть отдельно выделенным источником. При планировании системы важно проконсультироваться с соответствующим кодом, чтобы обеспечить ясность в отношении необходимости иметь аварийную систему как отдельно производный источник.

Описание замыканий на землю
Заземление аварийной системы и схема защиты от замыканий на землю — вот что определяет, следует ли выбирать трехполюсный или четырехполюсный переключатель. Защита от замыканий на землю — сложная тема. Но один простой способ увидеть, как это влияет на систему, — это смоделировать три фазы как одну фазу и предположить, что весь ток, производимый источником, трансформатором или генератором, возвращается к своей точке производства по нейтральной линии.

Сначала рассмотрим пример на рисунке 1.Ток, производимый трансформатором, уходит по фазовой линии, выполняет свою работу на нагрузке, а затем возвращается к трансформатору по нейтрали. Распределительное устройство, показанное на Рисунке 1, является служебным входом для объекта, и, исходя из его номинальных значений тока и напряжения, NEC требует, чтобы этот служебный вход имел отключение при замыкании на землю (обозначено как GF). В этом примере, поскольку весь фазный ток, протекающий через датчик замыкания на землю, равен току, возвращающемуся в нейтраль, алгебраическая сумма тока, протекающего через датчик замыкания на землю, равна нулю, и датчик не может обнаружить замыкания на землю.

Затем рассмотрим пример на рис. 2, в котором замыкание на землю возникает в точке A. Ток уйдет из фазы, но в точке A он уйдет и вернется к своему источнику вдоль земли. Он вернется к нейтрали в соединении нейтрали с землей на служебном входе (показано точкой B). Поскольку связь нейтраль-земля находится на стороне источника датчика замыкания на землю, датчик замыкания на землю регистрирует только выходящий фазный ток и не может обнаруживать ток, возвращающийся в нейтраль. Следовательно, алгебраическая сумма тока, протекающего через датчик замыкания на землю, равна только выходному фазному току.

И если алгебраическая сумма тока, протекающего через датчик замыкания на землю, больше уставки отключения при замыкании на землю, датчик замыкания на землю отключит соответствующий прерыватель.

Использование 3-полюсного безобрывного переключателя
Затем рассмотрите возможность добавления 3-полюсного АВР и генератора к вышеупомянутой простой схеме (см. Рисунок 3). Поскольку теперь в этой системе имеется 3-полюсный АВР, нейтраль является непрерывной, и генератор не считается отдельно выделенным источником.В генераторе отсутствует перемычка между нейтралью и землей. Единственным заземлением на генераторе будет заземление оборудования для генератора.

На рисунке 3 обратите внимание на то, как протекает нормальный ток, когда система работает от генератора. Поскольку генератор вырабатывает энергию, ток выходит из фазы генератора, выполняет свою работу на нагрузке и возвращается к генератору по нейтрали. Опять же, алгебраическая сумма тока, протекающего через датчик замыкания на землю генератора, равна нулю, и замыкания на землю нет.

Теперь посмотрим, что произойдет, если произойдет замыкание на землю в точке A на рисунке 4. В точке A ток уйдет; однако ему нужно найти путь обратно к генератору (по нейтрали). Единственный вариант — течь по земле, чтобы вернуться в систему в точке соединения нейтрали с землей на служебном входе (показано в точке B).

Вернувшись в систему, ток замыкания на землю будет течь по нейтрали, через твердую нейтраль в АВР и обратно к генератору.Как и при нормальном протекании тока, алгебраическая сумма тока через датчик замыкания на землю генератора равна нулю. Это означает, что замыкание на землю не обнаруживается датчиком замыкания на землю на генераторе. Датчик замыкания на землю в генераторе часто встроен в автоматический выключатель, поэтому в этом случае выключатель не сработает при замыкании на землю. Фактически, замыкание на землю не может быть правильно определено системой до тех пор, пока АВР не вернется к электросети. Тем не менее, это может быть видно на выключателе с нормальным источником, вызывая отключение выключателя, даже если короткое замыкание не поступает от нормального источника.Как упоминалось ранее, поскольку нейтраль является непрерывной в 3-полюсной схеме, генератор не является отдельно выделенным источником, и, следовательно, в генераторе нет линии связи нейтраль-земля.

Использование 4-полюсного безобрывного переключателя
Для токового датчика замыкания на землю генератора для обнаружения замыкания на землю (и отключения соответствующего установленного на генераторе автоматического выключателя) требуется система с 4-полюсным безобрывным переключателем. В этом случае, поскольку нейтраль переключается с фазами, генератор является отдельно выделенным источником и должен иметь свою собственную линию связи нейтраль-земля.При наличии этой связи датчик сможет обнаруживать замыкание на землю из предыдущего примера.

Рассмотрим, что происходит во время замыкания на землю, когда система работает от генератора и установлен 4-полюсный безобрывный переключатель (см. Рисунок 5). Как и в предыдущих примерах, рассмотрим, что произойдет при замыкании на землю в точке A. Как и прежде, ток должен вернуться к генератору по нейтрали.

Однако, в отличие от примера, показанного на Рисунке 4, нейтраль в АВР разомкнута между входом коммунальных служб и генератором.Это означает, что ток замыкания на землю не может вернуться через линию нейтрали на землю на входе коммунальных служб (как это было в системе с 3-полюсным АВР). Вместо этого ток возвращается к генератору через линию связи нейтраль-земля (в точке B на рисунке 5). Поскольку цепь нейтрали генератора на землю проходит между источником (генератором) и датчиком замыкания на землю, алгебраическая сумма тока, протекающего через датчик замыкания на землю, равна только фазному току. И поскольку алгебраическая сумма тока, протекающего через датчик замыкания на землю, больше уставки отключения при замыкании на землю, датчик замыкания на землю отключит соответствующий прерыватель.

Заключительные мысли
Хотя существует множество факторов, которые определяют, следует ли использовать трехполюсный или четырехполюсный переключатель резерва, следует подчеркнуть, что в системах с несколькими АВР важно придерживаться одного или другого переключения нейтрали. схемы. Другими словами, все автоматические переключатели, обслуживающие 3-фазные, 4-проводные нагрузки, должны быть одного типа — все 3-полюсные или все 4-полюсные. Это важно для поддержания целостности схемы замыкания на землю.

При использовании нескольких генераторов и параллельного распределительного устройства применяются те же правила для определения использования 3-полюсного или параллельного распределительного устройства.Следует использовать 4-полюсные автоматические переключатели. Если система аварийного электроснабжения является отдельно выделенным источником, то связь нейтраль-земля может быть в каждом генераторе, или может быть одна линия связи нейтраль-земля в параллельном распределительном устройстве. Прежде всего, не забудьте проконсультироваться с проверенным поставщиком. Среди плотников есть известное выражение: «дважды отмерь и один раз отрежь». То же самое и здесь. Если вы правильно разработаете систему на этапе планирования, то на этапе эксплуатации вы столкнетесь с меньшим количеством проблем.

Майк Пинкус — менеджер по развитию бизнеса в Kohler Power Systems-Americas. Ранее он был менеджером отдела проектирования распределительных устройств и работал в компании с 1995 года. Пинкус имеет степень бакалавра электротехники в Университете Висконсин-Мэдисон и степень магистра делового администрирования в Университете Висконсин-Милуоки. Он является членом IEEE и зарегистрированным профессиональным инженером в штате Висконсин.

% PDF-1.4 % 43 0 объект > endobj xref 43 266 0000000016 00000 н. 0000006296 00000 н. 0000006407 00000 н. 0000007282 00000 н. 0000007636 00000 н. 0000007946 00000 п. 0000008506 00000 н. 0000008973 00000 н. 0000009056 00000 н. 0000009710 00000 н. 0000010288 00000 п. 0000010374 00000 п. 0000010508 00000 п. 0000010619 00000 п. 0000011147 00000 п. 0000011260 00000 п. 0000012022 00000 н. 0000012296 00000 п. 0000013244 00000 п. 0000013374 00000 п. 0000013486 00000 п. 0000014309 00000 п. 0000014692 00000 п. 0000014805 00000 п. 0000015355 00000 п. 0000015508 00000 п. 0000015661 00000 п. 0000015825 00000 п. 0000015971 00000 п. 0000016118 00000 п. 0000016271 00000 п. 0000016424 00000 п. 0000016582 00000 п. 0000016735 00000 п. 0000016888 00000 п. 0000016949 00000 п. 0000017098 00000 п. 0000018014 00000 п. 0000018166 00000 п. 0000018319 00000 п. 0000018477 00000 п. 0000018630 00000 п. 0000018783 00000 п. 0000018941 00000 п. 0000019094 00000 п. 0000019247 00000 п. 0000019711 00000 п. 0000019857 00000 п. 0000020017 00000 п. 0000020168 00000 п. 0000020321 00000 п. 0000020481 00000 п. 0000021108 00000 п. 0000021804 00000 п. 0000025476 00000 п. 0000030166 00000 п. 0000030220 00000 п. 0000031325 00000 п. 0000031408 00000 п. 0000031638 00000 п. 0000031802 00000 п. 0000032028 00000 п. 0000032254 00000 п. 0000032370 00000 п. 0000032516 00000 п. 0000032763 00000 п. 0000033230 00000 н. 0000033697 00000 п. 0000033866 00000 п. 0000034015 00000 п. 0000034085 00000 п. 0000034165 00000 п. 0000034982 00000 п. 0000035250 00000 п. 0000035420 00000 п. 0000035447 00000 п. 0000035755 00000 п. 0000035825 00000 п. 0000035906 00000 п. 0000037250 00000 п. 0000037518 00000 п. 0000037708 00000 п. 0000037735 00000 п. 0000038070 00000 п. 0000038140 00000 п. 0000038220 00000 п. 0000038717 00000 п. 0000038990 00000 п. 0000039164 00000 п. 0000039191 00000 п. 0000039501 00000 п. 0000039571 00000 п. 0000039651 00000 п. 0000040395 00000 п. 0000040663 00000 п. 0000040848 00000 п. 0000040875 00000 п. 0000041207 00000 п. 0000041277 00000 п. 0000041357 00000 п. 0000042056 00000 п. 0000042324 00000 п. 0000042495 00000 п. 0000042522 00000 п. 0000042829 00000 п. 0000042899 00000 н. 0000042980 00000 п. 0000043665 00000 п. 0000043933 00000 п. 0000044123 00000 п. 0000044150 00000 п. 0000044485 00000 п. 0000044555 00000 п. 0000044635 00000 п. 0000045107 00000 п. 0000045380 00000 п. 0000045552 00000 п. 0000045579 00000 п. 0000045889 00000 п. 0000045959 00000 п. 0000046039 00000 п. 0000046866 00000 п. 0000047134 00000 п. 0000047318 00000 п. 0000047345 00000 п. 0000047668 00000 п. 0000047738 00000 п. 0000047819 00000 п. 0000048798 00000 п. 0000049066 00000 н. 0000049261 00000 п. 0000049288 00000 п. 0000049637 00000 п. 0000049707 00000 п. 0000049787 00000 п. 0000050125 00000 п. 0000050393 00000 п. 0000050558 00000 п. 0000050585 00000 п. 0000050890 00000 п. 0000050960 00000 п. 0000051040 00000 п. 0000051422 00000 п. 0000051695 00000 п. 0000051866 00000 п. 0000051893 00000 п. 0000052197 00000 п. 0000052267 00000 п. 0000052347 00000 п. 0000053076 00000 п. 0000053338 00000 п. 0000053502 00000 п. 0000053529 00000 п. 0000053846 00000 п. 0000053916 00000 п. 0000053996 00000 п. 0000054512 00000 п. 0000054754 00000 п. 0000054930 00000 п. 0000054957 00000 п. 0000055272 00000 п. 0000055342 00000 п. 0000055422 00000 п. 0000055966 00000 п. 0000056242 00000 п. 0000056419 00000 п. 0000056446 00000 н. 0000056760 00000 п. 0000056830 00000 н. 0000056910 00000 п. 0000057945 00000 п. 0000058213 00000 п. 0000058375 00000 п. 0000058402 00000 п. 0000058700 00000 п. 0000058770 00000 п. 0000058850 00000 п. 0000059282 00000 п. 0000059545 00000 п. 0000059709 00000 п. 0000059736 00000 п. 0000060039 00000 п. 0000060109 00000 п. 0000060189 00000 п. 0000060636 00000 п. 0000060912 00000 п. 0000061085 00000 п. 0000061112 00000 п. 0000061417 00000 п. 0000061487 00000 п. 0000061567 00000 п. 0000062592 00000 п. 0000062860 00000 п. 0000063050 00000 п. 0000063077 00000 п. 0000063426 00000 п. 0000063496 00000 п. 0000063576 00000 п. 0000064035 00000 п. 0000064303 00000 п. 0000064465 00000 п. 0000064492 00000 п. 0000064790 00000 н. 0000064860 00000 п. 0000064940 00000 п. 0000065405 00000 п. 0000065685 00000 п. 0000065862 00000 п. 0000065889 00000 п. 0000066194 00000 п. 0000066264 00000 п. 0000066344 00000 п. 0000066762 00000 п. 0000067024 00000 п. 0000067187 00000 п. 0000067214 00000 п. 0000067522 00000 п. 0000067592 00000 п. 0000067672 00000 п. 0000068137 00000 п. 0000068400 00000 п. 0000068567 00000 п. 0000068594 00000 п. 0000068907 00000 п. 0000068977 00000 п. 0000069057 00000 п. 0000069750 00000 п. 0000070018 00000 п. 0000070207 00000 п. 0000070234 00000 п. 0000070569 00000 п. 0000070639 00000 п. 0000070719 00000 п. 0000071147 00000 п. 0000071415 00000 п. 0000071583 00000 п. 0000071610 00000 п. 0000071915 00000 п. 0000071985 00000 п. 0000072069 00000 п. 0000074587 00000 п. 0000074859 00000 п. 0000075024 00000 п. 0000075051 00000 п. 0000075357 00000 п. 0000075427 00000 п. 0000075511 00000 п. 0000078503 00000 п. 0000078764 00000 п. 0000078925 00000 п. 0000078952 00000 п. 0000079252 00000 п. 0000080906 00000 п. 0000080945 00000 п. 0000081308 00000 п. 0000081661 00000 п. 0000083038 00000 п. 0000083077 00000 п. 0000089122 00000 п. 0000089161 00000 п. 0000093899 00000 п. 0000094775 00000 п.
