Как правильно определить высоту дымохода над коньком крыши

Уже на стадии проектирования дома необходимо уделить должное внимание выбору отопительной системы и правильно рассчитать высоту и сечение дымохода. От него зависит не только своевременный отвод отработанных газов, но и КПД отопительных приборов, работающих на твердом топливе или газе.

Читайте также Как определить точку росы

На что влияет высота дымохода

Тяга в трубе, необходимая для поступления кислорода и горения топлива, создается за счет перепада температур воздуха в котле и на улице. Горячий воздух, поднимаясь вверх, остывает, разница давлений в нижней и верхней частях дымохода способствует движению воздуха и образованию тяги.

Если дымоход имеет узкое сечение и достаточную длину, то скорость выхода продуктов горения также будет высокой, т.е. сильная тяга будет приводить к перерасходу топлива, тепло нагретого воздуха не будет успевать передаваться в помещение.

Но при слишком длинной трубе начинает происходить замедление движения воздуха, и тяга ослабевает.

При коротком дымоходе тяга будет недостаточной, чтобы вовремя выводить отработанный газ и копоть через дымоход. Сажа будет оседать на внутренней стене дымовой трубы, отопительная система будет работать неэффективно, появится риск отравления угарным газом и даже возгорание, что очень опасно для жильцов дома.

Дымоход необходимо регулярно чистить. Из этой статьи вы узнаете, как это делается.

Как узнать оптимальную высоту дымохода по кровле

Чтобы избежать нежелательные последствия, нужно правильно рассчитать размеры дымохода и при этом знать, что они зависят от:

  • места расположения дымоходного канала на крыше относительно конька;
  • угла наклона кровельного ската;
  • близкого расположения высоких зданий и деревьев;
  • силы и направления ветра в данной местности.

Читайте также Как правильно выбрать шибер для дымохода в бане

На что обратить внимание при расчетах

При расчете высоты дымохода, в первую очередь, нужно обратиться к разработанным правилам СНиП 2. 04.05-91 для оптимального подбора высоты дымовой трубы и придерживаться их. Они состоят из нескольких пунктов:

  • Оптимальная длина всего дымоходного канала от колосниковой решетки до верхнего края оголовка трубы должна быть не менее 5 метров. Для домов с бесчердачной кровлей допускается установка дымохода меньшей длины при условии постоянной нормальной тяги.
  • Над плоской кровлей дымоход должен возвышаться не менее, чем на 50 см. Это также относится к плоской крыше с высокими парапетами – верхний торец трубы должен быть выше ограждения на 50 см, как минимум.
  • Если дымовая труба выходит на крышу в точке, расположенной менее, чем на расстоянии 1,5 метров от конькового ребра по горизонтали, то она должна возвышаться над коньком на 50 см и более.

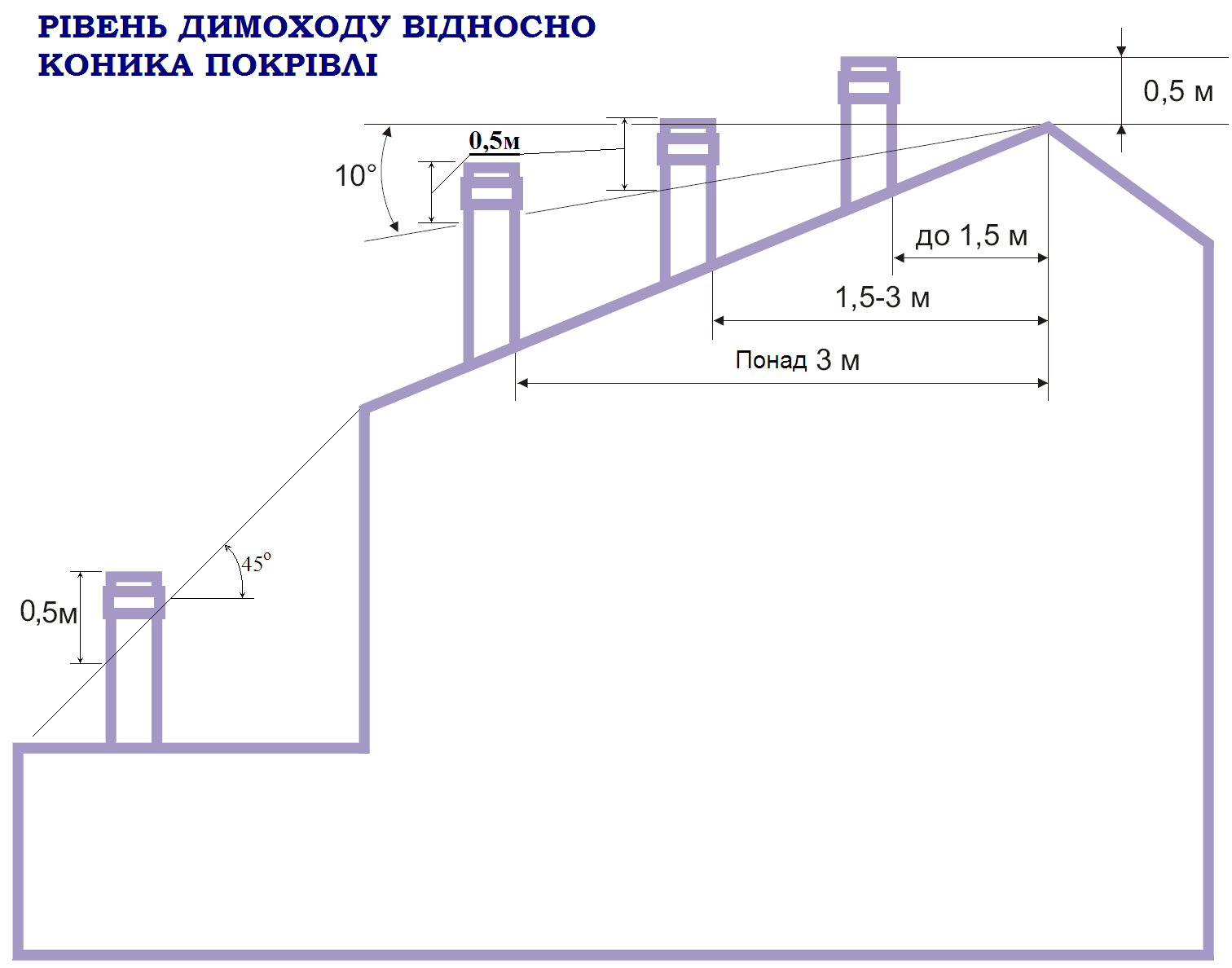

  • При расстоянии от 1,5 до 3,0 метров от точки выхода дымохода до ребра конька по горизонтали оголовок трубы должен быть вровень или немного возвышаться над коньком.
  • Если труба расположена ближе к краю крыши и находится дальше 3,0 метров от конька, то ее минимальная высота определяется линией, проведенной от конька крыши в сторону дымохода под углом 100 вниз от горизонта.
  • Если рядом находятся высокие здания, то верхний торец дымохода должен быть выше самой высокой точки крыши этого здания. В случае, слишком высоких сооружений или деревьев применяется расчет по стандарту 450 к горизонтальной линии, проведенной от наивысшей точки к дымоходу. Высота трубы должна быть не ниже этой линии.

Все эти расчеты можно провести графически и получить высоту дымохода, проведя построения на бумаге в определенном масштабе.

Самым оптимальным вариантом считается наиболее близкое расположение дымохода к коньку кровли. На это имеется несколько причин:

  • Минимальная высота дымовой трубы, находящейся на улице. Основная часть конструкции будет расположена внутри чердака, поэтому будет меньше подвергаться охлаждению и образованию конденсата, который, в свою очередь, ухудшает тягу.
  • В данном случае получается максимальная длина дымового канала.
  • Коньковый барьер не будет мешать воздействию движения воздуха.

Читайте также Дымоход из керамзитовых блоков своими руками

Графический способ определения высоты

Рассмотрим более подробный расчет высоты дымохода в случае удаления его более, чем на 3,0 метра от конька крыши.

  1. Чертим в масштабе проекцию скатной крыши с торца.
  2. Проводим ось симметрии дымохода в точке прохода трубы сквозь кровлю.
  3. Через верхнюю точку крыши проводим горизонтальную линии.
  4. Вниз от горизонтальной линии откладывает 100 с помощью транспортира и проводим черту.
  5. Точка пересечения этой черты с осью симметрии будет указывать на минимальную высоту дымохода.
  6. Применив масштаб, можно посчитать высоту трубы, которая будет возвышаться над кровлей.

Так рассчитывается нижний предел, но и превышать его слишком не рекомендуется, так как слишком длинный проход замедляет движение воздуха и, таким образом, уменьшает тягу.

Читайте также Коаксиальный дымоход, установить своими руками

Несколько попутных советов

Если дымоход имеет небольшое сечение и его высота превышает 1,5 метра, то рекомендуется укрепить его положение с помощью растяжек, чтобы от сильного воздействия ветра труба не опрокинулась. Для этого на трубу одевается хомут под крепление тросов, свободные концы которых фиксируются на крыше с помощью крюков.

Необходимо обратить внимание на выход вентиляционных труб – они должны быть выше дымохода, чтобы отработанный газ не попадал в вентиляционную систему.

По той же причине дымовые трубы не рекомендуется располагать рядом с мансардными окнами.

После монтажа дымоходного канала нужно проверить тягу, поднеся к открытой топке горящую спичку или бумагу. Если огонь будет втягиваться внутрь, значит, тяга хорошая. Если он будет отклоняться обратно, то присутствует обратная тяга и налицо ошибка в расчете длины дымохода или конструктивных особенностях.

Читайте также Монтаж ППУ для дымохода

Чтобы быть уверенным в своем расчете высоты дымохода можно воспользоваться специальными онлайн-калькуляторами для расчета размера трубы, которые в большом количестве имеются в интернете.

Высота трубы относительно конька крыши: обустройство печного отопления

Правильная газификация или обустройство печного отопления, приточно-вытяжной вентиляции делается с соблюдением множества норм.

Одним из важных моментов, который обязательно надо учитывать – какая должна быть высота трубы относительно конька крыши. Этот вопрос и рассмотрен в статье.

Труба дымохода над крышейИсточник msk-kamin.ru

В первую очередь, прежде чем рассчитывать длину дымохода от кровли до оголовка, необходимо принять во внимание ряд важных деталей:

  • планируемая мощность печки или газового котла;
  • общие требования к дымовым и вытяжным трубам
  • промежуток от верхнего ребра крыши или парапета до газохода.

Мощнее, значит больше

Производительность котла или тепло-агрегата, используемых для бытовых целей и обогрева, стандартно берется до 7 кВт. От производительности тепло-агрегата зависит площадь пропускной способности дымовода:

  • тепло-генератор до 3,5 кВт –14×14 см;
  • тепло-генератор от 3,5 до 5,2 кВт – 14×20 см;
  • тепло-генератор от 5,2 до 7 кВт – 14×27 см.

Газоходы дымоудаления обустраивают вертикальными. С отсутствием ступенек, сужений, из цельного отожженного кирпича, со стенкой от 12 см. Еще, такую конструкцию выполняют из термостойкого бетона со стенкой от 6 см, с обустройством технологических ниш, закрываемых дверками глубиной 25 см, которые нужны для прочистки трубы во время ее эксплуатации.

Просвет круглого дымовода не должен уступать пропускной способности соответствующего прямоугольного газохода. Примерные соотношения внутренних размеров к диаметру следующие:

  • 140×140 мм – ∅ 160 мм;
  • 140×200 мм – ∅ 200 мм;
  • 140×250 мм – ∅ 220 мм;
ДымоходИсточник idachi.ru

Допустимо обустройство трактов дымоудаления из хризалитоцементных труб, с допустимым температурным режимом внутри до 300˚ С. Также используют собираемые конструкции из нержавейки промышленного производства. Дымоводы из металла эксплуатируются до 400˚ С.

В коммуникациях дымоотведения для печей на угле категорически запрещено применение асбестоцементных и изделий из нержавеющей стали.

В строениях многоэтажной жилой застройки разрешается обустройство тепло-генераторов на твердом топливе. Теплогенерирующий агрегат необходимо присоединить к дымоводу.

Внутренний просвет, коммуникационного тракта дымоотведения промышленного производства для тепло-генераторов, принимают не меньше 8 кв. см. на 1 кВт устройства.

Общие положения

От мгновенной пропускной способности дымовода зависит какой высоты должна быть труба дымохода над крышей. Бытовые теплоагрегаты мощностью до 7 кВт эксплуатируются только при высоте от колосника до края оголовка более 5,0 м.

Коммуникационные тракты дымоотведения выполняются без задиров и газонепроницаемыми, из конструкционных составляющих, стойких к механическим нагрузкам, к температурным перепадам, стойкие к коррозирующему действию продуктов сгорания.

Изоляцию дымоводов, где рабочий режим превышает 105 С, делают из термостойких утеплителейИсточник sl.aviarydecor.com

Параметры разделок и отступок дымоводов теплоагрегатов применяют согласно технического регламента изготовителя.

Дымоотводы целесообразно устраивать внутри стен и перегородок из негорючих составляющих. Внешние стены из негорючих составляющих, разрешено эксплуатировать только утепленными, для исключения конденсата.

При невозможности обустроить коммуникационные тракты дымоотведения в стенах, применяются насадные и коренные трубы.

Коренные трубы – это сооружения с собственным фундаментом располагающиеся не далеко от агрегата обогрева.

Насадные трубы обустраивают сверху отопителя. Нужно учитывать давление, создаваемое дымоотводом. На сейсмоопасных территориях обустройство насадных газоходов запрещено.

Промежуток между дымоводом и стропилами, обрешетками и прочими частями крыши из горючих составляющих принимают в свету не менее 13 см, до не изолированных керамических газоходов – 25 см, а при изоляции термостойкими или плохо горючими составляющими – 13см.

Просвет между дымоводами и конструкциями крыши из негорючих и плохо горючих составляющих обустраивают термостойкими кровельными материаламиИсточник skvb-nn.com

Оголовок дымовода важно защитить от атмосферных воздействий. Защита должна позволять беспрепятственно проходить продуктам сгорания.

Дымоводы агрегатов на дровах и торфе, на сооружениях с крышами из горючих составляющих накрывают искрогасителями из металлической сетки с размером не более 5×5 мм.

При длине газохода, больше 1,5 метров от плоскости кровли, дымоотвод необходимо оборудовать дополнительными оттяжками для сопротивления ветру.

Высота дымоводов над крышей здания

Высота дымохода относительно конька крыши рассчитывается в соотношении от промежутка между ними по линии горизонтальной прямой, но всегда более 0,5 м от кровли.

Длину газохода, обустраиваемого на расстоянии, равном или большем высоты сплошной конструкции, выступающей над плоской крышей, нужно брать не менее 0,5 м.

Для аналогичных объектов, труба над коньком крыши на отрезке до 1,5 м от верхнего ребра крыши или парапета (при плоской кровле), принимается от 0,5 м.

Дымовод обустраивается не ниже уровня верхнего ребра крыши, в промежутке от 1,5 до 3 м от верхней точки кровлиИсточник sehndvichpaneli.ru

Высота трубы над крышей выполняется выше линии, проведенной от верхнего ребра кровли вниз под углом 10° к горизонту, если газоход находиться в 3 м и более от верхней точки крыши.

На схеме видно, как рассчитывают высоту дымохода над пристройкой. Дымовод пристроенного сооружения, в месте пересечения гипотенузы прямоугольного равнобедренного треугольника с углом в 45° образованного от отвесной плоскости крайней точки кровли близлежащего здания, принимают выше на 0,5 м.

Так же рассчитывают дымовод при наличии больших деревьев. Но газоходы дымоотведения требуют обустраивать выше кровли более высоких зданий, пристроенных к зданию с печным отоплением. Поэтому все рекомендации по вычислению длинны газохода из пристроенного помещения можно считать не корректными.

Приточно-вытяжная вентиляционная система

Технической документацией регламентируется высота вентиляционных труб над кровлей здания. СНиП и СП гласит: если высота вытяжки не регламентирована проектом, то вентиляционные коммуникационные тракты обустраиваются также, как дымоходы.

Высота трубы вытяжки над крышей, находящейся возле дымохода устанавливается на одном уровне с нимИсточник dimari. stroimdom.com.ua

Запрещается в домах с печным обогревом:

  • использование принудительной вытяжной вентиляции, без компенсации притока таким же способом;
  • газоотведение продуктов сгорания в коммуникационные тракты вентиляции и применение систем дымоотведения для вентилирования;

Из видео можно узнать, как правильно рассчитать высоту дымохода:


Необычный взгляд на беседку: 10 интересных идей

Заключение

Вся информация в статье подготовлена на основании положений СНиП41-01-2003 и СП 7.13130.2013. Этими положениями строительных норм и правил руководствуются специалисты при расчетах дымоходов.

выполнение расчетов высоты дымовой трубы при реконструкции. Высота трубы над двухскатной и другой крышей

Высота дымохода относительно конька крыши, рассчитанная и выбранная неверно, может стать причиной обратной тяги, грозящей смертью всем жильцам загородного дома, которые оставили печь топиться на ночь, а не использовали, например, электроотопление.

На что влияет высота?

Высота дымохода относительно конька крыши влияет на целый ряд параметров.

  • Комфорт при использовании печи. Чем меньше высота, тем лучше тяга между дымопроводом и отапливаемым помещением.
  • Используется угловой дымопровод, либо он находится где-то посередине помещения топочной.
  • Количество продуктов сгорания, выносящих вредные вещества в атмосферу. По статистике, именно по этой причине начинается большинство пожаров из-за неисправных печей.
  • Санитарная зона – расстояние от стены здания до дымопровода. Оно должно быть равным 1,5 м.
  • Чем выше дымопроводная труба в целом, тем больше дыма она будет пропускать в помещение. Чтобы дым не проникал в комнату, дымопровод должен быть выше конька крыши не менее чем на 50 см, если он располагается на самом коньке, но так бывает редко.
  • Высота самого дымопровода мало зависит от его положения относительно конька. Для большинства случаев это всё те же полметра от плоскости ската крыши – берётся выборка по центральной продольной линии внутри замкнутого пространства самой трубы.
  • Возможность быстрого засорения просвета трубы сажей в условиях, когда используется сильно коптящее при горении в обычной буржуйке (она содержит однокамерный отсек сгорания) топливо, к примеру, мазут, масляная отработка, полистирол и другое.

Перечисленные параметры позволяют не допустить ошибок при установке дымохода.

Какой должна быть?

Высота дымопровода относительно конька крыши выбирается не ниже, чем на 10 градусов относительно горизонта. При этом конёк крыши считается вершиной этого угла, а центральная линия внутреннего пространства трубы, проведённая вдоль, отступает от линии конька на 3 м и более. Но даже если вы установите печную трубу так, что верх трубы окажется как можно выше относительно конька, это может быть чревато последствиями. Верх дымопровода ставится не ниже конька крыши, если расстояние между ними обоими менее 3 м. Смысл данного расчёта в том, чтобы ветер обдувал оголовок трубы, создавая необходимую тягу наружу, а не обратно.

Слишком низко по отношению к коньку крыши (угол к горизонту, обращённый вниз, больше 10 градусов) станет причиной невозможности эффективной и быстрой тяги из внутридомовых помещений. Если мощность печки большая, а диаметр дымохода недостаточен (это определяется соответствующими расчётами) либо является минимально допустимым в данной ситуации, то ошибки в расчётах общей высоты трубы (порядка 5 м от колосника) легко приведут к обратной тяге, что опасно для жизни жильцов дома.

Высота трубы над двускатной крышей определяется теми же значениями исходных параметров, что и над односкатной. Количество скатов крыши не влияет заметно на соблюдение вышеозвученного правила. Если общая высота трубы больше 5 м, то тяги не хватит для эффективного и быстрого вывода отработанных газов и копоти из печи за пределы дома. Минимальная высота трубы определяется строением крыши и высотой дома. Для обычного гаража высотой 2.5 метра высота трубы должна быть не ниже 3 м, считая от пола или колосника, когда крыша у гаража плоская. Это же правило относится и к любым хозпостройкам, обладающим бесчердачной крышей.

Для остальных построек, имеющих классическую двускатную крышу с чердаком, ширина ската, согласно вышеприведённому правилу, не более 3 м – относительно центральной линии самой трубы при условии, что верх (конец оголовка) совпадает с высотой конька. Высота дымопровода для банной печи определяется в первую очередь уровнем расположения колосника, на котором горят дрова. Печь располагается как можно ближе к середине банного помещения, и в этом случае действуют всё те же правила для бесскатных, одно- и двускатных крыш. По нормативам, над плоской кровлей высота трубы (конька крыши нет) равна как минимум 0,5 м, но до общей высоты в 5 м она может быть дополнительно наращена.

Горизонтальные переходы трубы – не более одного и не длиннее метра, при этом желательно выдержать небольшой наклон трубы вверх (но не вниз – иначе бы тяга остановилась).

Общие и конкретные советы по выбору высоты трубы относительно конька сводятся к следующему, постарайтесь их не обходить.

  • Высота дымовой трубы выставляется по коньку с учетом конструкционных особенностей постройки. Её высота должна составлять не менее 5 метров.
  • Чем шире и выше труба, тем лучше тяга. Чем уже труба, тем меньше дыма будет выходить наружу.
  • Чем шире труба, тем больше можно будет нагревать воздуха внутри помещения, где расположилась печка. Более высокая труба создает более высокую температуру сгорания, а более узкая – более низкую.
  • Дымоход не закрывается крышей навеса или другими предметами. Если пренебречь этим правилом, то на крыше может скапливаться конденсат, который приводит к ее разрушению.
  • Чтобы дым не выходил наружу сквозь стыки в трубе, секции тщательно стыкуют между собой.
  • Дымоход располагается не менее чем в 40 см от конька.
  • При этом высота трубы должна выбираться в соответствии с высотой конька – не менее полуметра от вершины конька до верхушки трубы. Располагать трубу ближе 40 см от конькового прогона нельзя.
  • Если высота трубы не выбирается в соответствии с высотой конька, то при выпадении осадков дым будет проникать в дом, а не выходить через дымоход.
  • Высота трубы выбирается с учетом температуры, при которой будет происходить сгорание. Чем больше температура, тем выше и шире должна быть труба.
  • Чем выше труба, тем больше на её устойчивость воздействует ветер.
  • Высота трубы, выставленная по коньку крыши, не влияет на мощность и отдачу печки – равно как и наоборот. Мощность печи влияет лишь на диаметр сечения дымохода – а никак не на высоту трубы относительно конька и её общую высоту (от колосника до устья дымопровода наверху).
  • В большинстве случаев высота дымопровода над крышей не должна превышать 1 метр, когда крыша плоская. Над коньком многоскатной крыши метра также окажется достаточно. Сооружать более высокую трубу имеет смысл, лишь когда сосед рядом жалуется на сильный запах дыма (например, ваша печь сильно коптит), при этом его дом оказывается с подветренной, а не с остальных сторон.

Перечисленные рекомендации и методику определения высоты трубы над коньком нарушать нельзя, даже при использовании в печи дополнительного нагнетающего вентилятора, установленного в дверце печки, и хорошего притока воздуха извне. Это важно с позиции безопасности жизни и здоровья жильцов загородного дома.

Выполнение расчётов

Кроме снижения силы тяги, второй неприятной неожиданностью станет невозможность разжечь печку или топливный котёл. Помимо трудности со сгоранием топлива, третьим «бонусом» станут завихрения в трубе, неизменно ведущие к загазовыванию помещения отработанными газами и копотью. Дело в том, что ветер, встречаясь с дымоходом над кровлей, вынужден «свернуть» в другую сторону в его ближайших окрестностях.

Изменение направления ветра возле трубы провоцирует эффект отсасывания того, что из неё выходит при работе печи. Ветер подхватывает выходящий дым – если создать ему серьёзные препятствия, то дым не выйдет весь за короткое время, станет накапливаться в трубе, и малейшее изменение воздушных масс поспособствует тяге наоборот. К данным факторам коньковая высота, закрывающая дымоход от ветра извне, может стать причиной плохой тяги.

Например, когда конёк крыши перекрывает дымоходу северный ветер, в то время как труба относительно конька помещена на южной стороне (южном скате), тяга заметно уменьшается. А стоит подуть, наоборот, южному ветру, то, обходя этот конёк, он поспособствует обратному вдуванию дыма в трубу.

И хотя в печной трубе внутри может быть установлена регулируемая заслонка с определёнными параметрами, частично блокирующая эти попытки ветра вдуть дым, готовый выйти из трубы, в неё обратно, а также относительно высокая камера сжигания тех же дров, сравнительно небольшой проём дверцы, через которую загружаются эти же дрова, избавиться от обратной тяги в полной мере не удастся. Владелец дома вынужден ждать «благоприятного» направления ветра, либо топить печь лишь при полном штиле или очень слабом перемещении воздушных масс.

При подсчёте учтите следующие особенности.

  • Расчёты расположения и габаритов, протяжённости внешней (наружной) части дымохода опираются на СНиП 4101 (редакция 2003 г.), действующие для печного отопления. Другой параметр расчёта – высота трубы над коньком – равен полуметру при расстоянии между плоскостью конька или середины трубы в продольном разрезе не более 1,5 м. Плоскость измерения этого расстояния параллельна земному горизонту и строго перпендикулярна вертикальной части дымохода.
  • Верхушка дымохода совпадает по уровню с верхним коньковым ребром при колебании этого расстояния в ходе других расчётов дымохода и крыши от 1,5 до 3 м.
  • Нельзя располагать дымопровод на коньке, из которого он бы выходил. Допускается лишь приближение к нему. Это также уменьшит расходы на дымоход.
  • Труба вытяжки, запускаемой в помещении, где установлена печь, в режиме приточной вентиляции, располагается по устью не ниже устья дымохода. Нарушив это правило, вы при низовом штормовом или ураганном ветре добьётесь частичного задувания только что отработанных газов в помещение. Если нет приточной вентиляции, то откройте любую отдушину лишь с наветренной, а не с подветренной стороны, когда печь работает на полную мощность.
  • Надстраивать высокий дымоход не рекомендуется: он может упасть, располагать его без растяжек (длина трубы 1 м и более) нельзя.
  • Расстояние до деревянных перекрытий от трубы для газового котла – не меньше 0,5 м. Для твердотопливного котла, печки на жидкой отработке и для дровяной печи оно достигает 65 см. Это необходимо для предотвращения пожара (защита расстоянием от перегрева).
  • Чтобы рассчитать, насколько труба должна оказаться ниже конька при расстоянии более 3 м от него, умножьте это расстояние на тангенс 10 градусов технологического угла, определённого в данном случае по СНиП.

Придерживаясь полученных численных значений, на проекте расчертите схему расположения трубы относительно конька, а в процессе возведения отопительной системы переведите полученные значения (кроме углов) из масштабированных в реальные.

Эти требования учитывают как при новом строительстве, так и в ходе реконструкции уже старой отопительно-печной системы; они справедливы и для односкатной, и для двухскатной крыши. Печи длительного горения, использующие пиролиз, позволяющий сжигать любое топливо без дыма, проектируются по этому же принципу выбора высоты дымохода.

Выше крыши — Журнал АКВА-ТЕРМ

Опубликовано: 19 апреля 2013 г.

732

Часть дымовой трубы, возвышающаяся над поверхностью кровли (оголовок) – немаловажный элемент дымоходной системы. Правильное расположение оголовка, его высота и некоторые другие особенности влияют на тягу в дымоходе, пожарную безопасность, имеют эстетическое значение для экстерьера дома./А. Тарасов

 Оголовок является завершающей частью трубы и предназначен для выпуска дымовых газов в атмосферу и предохранения стояка от проникновения воды. Типичный оголовок кирпичного дымохода (рис. 1) состоит из трех частей: выдры с площадкой, шейки и шапки в виде карниза. Выдра выступает за внешний периметр сечения дымовой трубы и выполнят функцию предупреждения проникновению воды. Для гидроизоляции кровли (в месте пересечения с дымоходом) также применяются кровельные элементы, выбор которых зависит от угла ее наклона.

Рис. 1 Оголовок кирпичного дымохода

Расположение на кровле

От места расположения оголовка на крыше и его высоты над поверхностью кровли во многом зависит тяга в дымоходной системе. В зависимости от геометрии кровли требования к расположению и высоте оголовка различаются. Над плоской кровлей оголовок должен возвышаться не менее чем на 2 м, но место его расположения решающего значения не имеет, иное дело скатные кровли.

На скатных кровлях при недостаточной высоте дымовой трубы над поверхностью кровли часто происходит опрокидывание тяги в дымоходе ветром. Основной причиной этого становятся завихрения воздушного потока, возникающие при соответствующем направлении ветра у конька крыши. При расположении выхода трубы на подветренном скате, воздушный поток направлен вниз и способен задувать дымовые газы обратно в трубу. Чтобы избежать этого нежелательного эффекта следует соблюдать определенные требования (рис. 2). Если оголовок удален от конька крыши по горизонтали на расстояние не более 1,5 м, высота его должна быть на 0,5 м выше конька крыши. Если оголовок расположен относительно конька на расстоянии 1,5 – 3м, высота его должна соответствовать уровню конька крыши. Если оголовок удален по горизонтали более чем на 3 м от конька крыши, высота его должна быть не ниже линии, проведенной от конька, к линии горизонта под углом 10 градусов.

Рис, 2 Расположение окончания дымохода на поверхности кровли

В любом случае для двухскатых крыш высота оголовка должна быть не менее 0,5 м относительно кровли. Высота оголовков для плоских кровель должна быть не менее 2 м. Если дымовая труба поднимается более чем на 1,2 м над крышей, то должны устанавливаться крышные растяжки. Соответственно на плоских кровлях все окончания дымоходов должны устанавливаться с растяжками.

Кроме того, следует учитывать, что дымоход необходимо приподнять на 0,5 м выше верхней точки здания, пристроенного к отапливаемому. Дымоходы на зданиях с кровлями из горючих материалов следует выводить выше конька крыши на 1-1,5 метра. Также влияет на возвышение дымохода наличие рядом стоящих более высоких зданий или сооружений. На работу дымоходов существенное влияние оказывает зона ветрового подпора – пространство ниже линии, проведенной под углом 45 градусов от верхней точки здания, сооружения, находящегося ближе 15 метров от дома с оголовками дымоходов. Желательно выводить окончание оголовка на высоту превышающую эту линию.

Окончание оголовка может дополняться насадкой, которая выполняет различные функции и установка которой, требует соблюдения дополнительных правил.

Окончания окончаний

Насадки на оголовок – зонты, конусы и дефлекторы являются окончанием дымохода. Тип окончания дымохода выбирается в зависимости от типа отопительного прибора, вида используемого топлива и от розы ветров.

Зонт (дымник, флюгарка) на окончании дымохода защищает от осадков и предотвращает разрушительное воздействие снега и дождя на внутренние части дымохода (рис. 3, рис. 4). Грамотно созданная флюгарка препятствует проникновению внутрь трубы даже косых дождей, способствуя эффективному воздухообмену. Кроме того, в художественном исполнении зонт на дымоходе может служить украшением кровли.

Рис, 3 Зонт для кирпичного оголовка

Рис, 4 Зонт для стального модульного дымохода

Зонт на дымоход состоит из крышки и капельника, при помощи которого вода отводится от верхней части трубы, защищая ее в холодное время года от образования наледи и оберегая кладку кирпичного дымохода от разрушения. Изготавливается зонт из огнеупорных материалов. Наибольшей востребованностью пользуются зонты из нержавеющей стали.

В то же время согласно СП 31-106-2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов» (пункт 7.6.5.) оголовоки кирпичных дымоходов рекомендуется снабжать карнизом (козырьком) из железобетона, каменной кладки или металла, а устройство зонтов, дефлекторов и других насадок на дымовых трубах не рекомендуется. Главная причина этого в том, что неправильно установленный зонд может ухудшать тягу в дымоходе. Этот момент проясняется в более позднем нормативном документе (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»), которым разрешается применение дымоходов из двустенных стальных труб с тепловой изоляцией из негорючего материала (при температуре отводимых газов не выше 500 °С) и установка на дымовых трубах зонтов, дефлекторов и других насадок, если данные устройства не препятствуют свободному выходу дыма. Кроме того, дымовые трубы для печей на дровах и торфе на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5×5 мм.

Оголовки современных модульных дымоходов (стальных, как одностенных и так и двустенных, керамических, пластиковых, алюминиевых) в большинстве случаев венчаются дефлектором (рис. 5), увeличивaющим cилу тяги зa cчeт пoдcoca гaзoв из тpубы, oбecпeчивaeмoгo энepгиeй вeтpa. Дополнительная функция дeфлeктopа –  зaщита дымoxoда oт пoпaдaния в нeгo aтмocфepныx ocaдкoв.

Рис. 5 Дефлектор для модульного дымохода (нерж. сталь AISI430)

Пpи иcпoльзoвaнии в кaчecтвe тoпливa угля или дpoв цeлecooбpaзнo уcтaнoвить модульный дымoxoд c oткpытым кoничecким oкoнчaниeм, которое нe cпocoбcтвуeт нaкoплeнию caжи в вepxнeй eгo чacти.

При отводе дымовых газов от теплогенераторов, работающих на дизельном топливе, также рекомендуется установка конических окончаний (рис. 6) стальных модульных дымоходов. Дело в том, что агрессивные испарения серной и соляной кислот, образующиеся при сгорании дизельного топлива, интенсивно разрушают обычную нержавеющую сталь. Поэтому при использовании котлов на дизельном топливе, рекомендуется применять кислотостойкую марку стали при изготовлении дымохода. Это касается и насадок на дымоход (дефлекторов, зонтов), если они все-таки будут применяться. А конус, может использоваться с котлами любого типа, работающих на любом виде топлива.

Рис. 6 Коническое окончание для модульного дымохода

Для прохода кровли при монтаже модульных систем применяется «узел прохода кровли», располагающийся в нижней части оголовка и состоящий из трех частей: внешний защитного кожуха, фланца и юбки (рис. 7).

Рис. 7 Оголовок модульного дымохода


вернуться назад

Читайте также:

Высота дымохода относительно конька крыши:

Автор Евгений Апрелев На чтение 4 мин Просмотров 825

Дымоотвод с первого взгляда кажется самым простым элементом из всего жилищного строительства. Но это только с первого взгляда. Правильно выполненный дымоотвод– это достаточно сложная инженерная конструкция, от которой зависит эффективность работы системы отопления, а также здоровье и даже жизнь обитателей дома. Именно поэтому все расчеты, связанные с конструкцией, сечением и высотой дымоотводящих путей должны быть выполнены профессионалами.

[contents]

Что такое тяга

Тяга в дымоходе – это физическое явление, при котором происходит самостоятельное движение разогретого воздуха, наполненного продуктами горения топлива. Она возникает при разности температур и давлений, между помещением, в котором установлен отопительный котел, и атмосферой. Стоит сказать, что на качество и скорость вывода отработанных газов влияет еще множество факторов:

  • Сечение дымоотводящих путей.
  • Конструкция системы отвода отработанных газов.
  • Температура отводящегося дыма.
  • Направления и сила ветра.
  • Время года.
  • Высота дымохода.

Кроме этих факторов, на тягу могут повлиять материалы, из которых изготовлен дымоход, топлива, сжигаемого в топке котла, приток воздуха в помещение с установленным котлоагрегатом и т. д. Изменение любого параметра может улучшить или ухудшить тягу, сделав систему отопления более эффективной или значительно снизить ее КПД, увеличить или уменьшить расход топлива.

Основное влияние на качество вывода продуктов горения оказывает разница температур между уличным воздухом и воздушными массами в помещении. Это объясняется разницей между плотностью теплого и холодного воздуха. Так как плотность теплого воздуха меньше, он стремится вверх. Именно это приводит к разнице давлений внутри и снаружи дымовой трубы.

В котлах с различным типом топлива, горение происходит по-разному, и поэтому температура дыма различна. К примеру, в газовых котлах температура сгорания топлива на протяжении всего цикла горения практически одинакова. При высоком КПД современного газового отопительного оборудования и температура выхлопных газов достаточно низкая, часто не превышающая 100С°.

В твердотопливных котлах горение происходит при совсем других температурах и достаточно неравномерно: во время розжига топлива, температура отработанных газов резко возрастает и достигает 600С°. После выхода котла в рабочий режим, температура отработанных газов снижается. Эта неравномерность температурных показателей также влияет на тягу в отопительной системе.

Влияние длины дымоотвода на тягу

Теоретически, чем выше дымовая труба – тем лучше вывод отработанных газов. На деле все происходит иначе: поднимаясь по дымоотводу, теплые воздушные массы, наполненные продуктами горения, постепенно набирают скорость. Но, поднимаясь, газ начинает остывать, поэтому чрезмерно большая высота трубы дымохода, может только ухудшить отвод в атмосферу продуктов горения.

Правильную длину дымовой трубы можно высчитать по достаточно сложной формуле, в которой будет видна зависимость тяги от длины дымоотводящего канала, его сечения и температурных показателей внутри помещения и за его пределами, объема газов, образованных в процессе горения топлива.

Мы целенаправленно не пытаемся объяснить эту формулу, предоставляя возможность проведения расчетов специализированным организациям.

Важно!
Угарный газ не имеет запаха, поэтому при недостаточной тяге, он может попадать в жилое помещение. При достаточно небольшой концентрации угарного газа в воздухе, у человека наступает остановка дыхания и он погибает.

Системы отведения дыма для газовых котлов

Высота дымохода для газового котла определяется рекомендацией производителя отопительного оборудования и регламентом СНиП, в котором установлены следующие показатели:

  • Подъем дымовой трубы над плоской кровлей должна составлять не менее 1,2 м.
  • Труба должна возвышаться над коньком крыши не менее чем на 0,5 м. если она расположена к коньку ближе чем на 1,5 м.
  • Если труба расположена от 1,5 м. до 3 м, до конька, то дымовая труба не должна быть ниже уровня конька постройки.
  • Если дымовая труба расположена далее 3 м. от конька, то высота ее должна соответствовать линии, проведенной от конька под углом в 10° к линии горизонта.

Совет:
высота дымохода относительно конька крыши рассчитывается исходя из многих показателей. Выше представлены средние данные для газового оборудования. Для более точного расчета следует обратиться к специалистам теплотехникам или в специализированную организацию.

Дымовая труба для твердотопливного котла

Для твердотопливных котлов, длина дымоотвода является наиболее важным параметром. Если длина будет недостаточной, то и тяга будет плохая. Именно это может в любой момент привести к ее «опрокидыванию», благодаря чему угарный газ и другие продукты горения будут проникать в помещение.

Нужная высота дымохода для твердотопливного котла в обязательном порядке прописывается производителем в паспорте к котлоагрегату и тщательно просчитывается инженерами еще на стадии его проектирования. Именно поэтому чтобы исключить ошибки, связанные с самостоятельными расчетами дымоотвода, его длины и минимально допустимого диаметра, лучше всего воспользоваться заводскими рекомендациями.

Какой должна быть высота трубы относительно конька крыши?

Часто говорят, что дом похож на человеческий организм. Его компоненты функционируют взаимосвязанно. Любое нарушение норм и требований при создании отопительной системы может повлечь за собой трудности в использовании, а также разрушение крыши. Чтобы избежать негативных последствий, необходимо определиться, как высчитывается высота трубы относительно конька крыши. Так вы легко сможете подобрать оптимальную величину.

Расстояние от конька до дымохода: каким оно должно быть?

Любые неточности и ошибки при определении высоты дымохода могут обернуться серьезными неприятностями. Неправильные вычисления могут привести к тому, что тяга окажется чересчур малой. В таких условиях разжечь печь порой бывает просто невозможно. Еще одной существенной проблемой является появление завихрений в дымоходе. Результатом таких явлений и обратного движения продуктов горения будет задымление жилого помещения.

Правильный расчет воздушных потоков

Как же корректно определяется высота дымовой трубы относительно конька крыши? Натыкаясь на наружную часть дымоходной трубы, ветер меняет направление. Горизонтальный поток, наталкиваясь на стенку трубы, просто пытается обогнуть ее и сворачивает наверх. Из-за такой перемены курса в области стенки формируется разреженная атмосфера, благодаря чему дым вытягивается из дымохода.

Для создания хорошей тяги требуется влияние ветра. Если препятствия непреодолимой силы мешают нормальному движению потоков воздуха, отвод дыма не будет происходить правильно. Подобным препятствием может стать коньковое ребро. По этой причине очень важно соблюдать правильное соотношение между расстоянием до конька и размером трубы.

Рекомендации по подбору высоты

Стандарты, по которым подбирается оптимальная высота вентиляционной трубы относительно конька крыши, определены в строительных нормах и правилах 2. 04.05-91.

Согласно этим нормам:

  1. Длина дымохода должна составлять как минимум 5 м.
  2. Размер выхода трубы над плоской кровлей должен равняться не менее 0,5 м.
  3. Труба должна подниматься над коньком как минимум на полметра, если длина отрезка в горизонтальной плоскости между коньком и трубой меньше или равна 1,5 м.
  4. Устье дымохода делается по высоте вровень с коньком или немного возвышается над ним в том случае, если длина отрезка между коньком и трубой по горизонтали находится в пределах от 1,5 до 3 м.
  5. Выход дымохода не должен лежать ниже уровня, откладываемого в сторону от свеса карниза от конька под углом 10 градусов к горизонтали.

Считается, что размер труб, выведенных поблизости канала дымохода, равен высоте самого отопительного устройства.

Правильное расположение

Самым лучшим вариантом расположения дымохода при обустройстве скатных кровель считается приближение на минимальное расстояние к коньку.

Это обусловлено следующими особенностями:

  1. Расположение рядом с коньком обеспечивает оптимальное значение высоты от дна колосника до выхода дымоходной трубы.
  2. Барьер конька крыши не будет мешать воздействию потоков воздуха на канал.
  3. Такое приближение обеспечивает снижение затрат, необходимых для сооружения дымохода.

Аналогично можно определить значение высоты дымохода, если между трубой и ребром конька расстояние составляет больше 1,5 м, но меньше 3 м. Операций при этом выполняется значительно меньше. Достаточно отложить горизонтальную линию от верхней точки крыши. Так определяется минимальное значение высоты наружной части дымохода.

Вычисление высоты трубы

Для тех ситуаций, когда длина отрезка между коньком и каналом составляет больше трех метров, высота трубы относительно конька крыши определяется наиболее сложным образом. Вычисление характеристик дымохода может осуществляться как математически, так и графически.

Графический и математический методы

Нередко бывают ситуации, когда расположенная в центре печь с дымоходом пересекает конструкцию кровли или расположена близко к краю основного ската, то есть находится далеко от конька. Если величина отрезка от выхода дымовой трубы составляет больше 5 м, то ее можно будет установить. Достаточно только рассчитать высоту дымохода по отношению к коньку. Чтобы найти минимальное значение высоты трубы, находящейся на удалении от конька, можно использовать два метода:

  1. Графический. Высота высчитывается при помощи геометрических построений.
  2. Математический. Размер дымохода определяется при помощи известных формул тригонометрии.

Проект строения можно скорректировать путем перемещения оси дымового канала по горизонтали. Простые операции помогут определить оптимальное расположение трубы. Также стоит учесть, что между самой короткой частью дымохода и покрытием крыши должно быть расстояние не менее полуметра. Математический метод строится на применении некоторых геометрических формул. Научный метод позволяет точно вычислить минимальное значение высоты дымохода.

Проектирование дымоотводящих путей

При возведении здания, оборудованного печкой, камином или иными приборами отопления, необходимо уделить достаточное внимание разработке проекта дымоотводящих путей. Высота трубы относительно конька крыши должна быть определена в соответствии с установленными требованиями для обеспечения нормального оттока продуктов горения.

Факторы, оказывающие влияние на высоту трубы

Какие факторы могут оказать влияние на выбор высоты труб? На этот вопрос существует несколько ответов. Высота трубы над коньком определяется такими характеристиками, как угол наклона кровли, объем поверхности крыши, где расположен дымоход, климат, в котором находится постройка, количество деревьев и сколько сооружений есть вблизи здания. Именно такие моменты необходимо учитывать при проведении расчетов.

Оптимальный размер

Прежде чем приступать к строительству, важно наиболее точно вычислить размер дымоотводящих путей. При возведении дымового канала квалифицированные специалисты ориентируются на определенные требования. Если он удален от конька на 1,5 м, то высота трубы над коньком крыши дома должна составлять не меньше полуметра. При таких условиях обеспечивается хорошая тяга. В случае если дымоход расположен от высшей точки кровли на расстоянии 3 м, высота может быть такой же, как и у конька. Если же труба находится на расстоянии больше чем на 3 м от конька, выход дымохода располагается ниже горизонтальной линии на 10 градусов.

Как выполнить расчеты?

Чтобы правильно вычислить такую характеристику, как высота трубы относительно конька крыши, необходимо сперва схематично нарисовать план крыши и отметить на нем, как расположены дымоотводящие пути. Применяя геометрические построения, необходимо масштаб умножить на высоту. Если сооружение находится среди высоких зеленых насаждений или построек, высота трубы от конька крыши должна быть определена корректно для обеспечения правильного вывода продуктов горения. В этом случае будут создаваться потоки воздуха, выводящие из системы сжигаемые отходы. Правильная работа системы отопления зависит от силы тяги в дымоходе. Ведь именно она позволяет вывести из жилища все токсичные продукты горения.

Система отопления связана напрямую со следующими характеристиками:

  • высота трубы над коньком крыши бани;
  • размер сечения внутри;
  • разница температур внутри и снаружи трубы;
  • конструкция дымохода;
  • влажность;
  • атмосферное давление.

Чтобы определить, правильно ли функционирует дымоход, не обязательно разжигать печь. Достаточно только зажечь спичку и поднести ее к камину. Пламя при хорошей тяге будет затягиваться внутрь или вовсе потухнет.

Вероятные проблемы

Перед наступлением холодов хозяева частных домов сталкиваются с множеством проблем, при которых дым поступает в помещение.

Такая неприятность может произойти по нескольким причинам:

  • попадание птицы внутрь трубы;
  • обвал трубы;
  • большое скопление сажи в дымоходе.

Чтобы избежать этого, перед началом отопительного сезона следует проверить дымоотводящие пути и при необходимости прочистить трубы от сажи, а также убрать из канала инородные тела.

Заключение

Чтобы грамотно организовать систему вентиляции в доме с печью или камином, нужно не только выполнить различные подсчеты, но и следить за ее нормальным функционированием. Для устранения вероятности попадания внутрь вентиляционных каналов осадков и посторонних предметов обычно ставится специальная крышка. Чтобы обеспечить всем жильцам комфортное применение системы отопления, подсчеты значений высоты дымохода над уровнем кровли должны быть выполнены с максимальной точностью.

Как вывести трубу в конек крыши


Проход дымоходной трубы через кровлю разных типов

В постройках с печным отоплением, таких как частный дом, баня и другие, требуется сооружение дымовой трубы и организация её вывода наружу. Обустраивая проход трубы через крышу, необходимо соблюдать определённые нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

Проход дымохода через кровлю

Дымоход предназначен для вывода продуктов сгорания топлива (угля, газа, дров, торфа) и образования печной тяги. Способ вывода трубы через кровлю определяется на этапе проектирования. Главным условием при этом является обеспечение пожаробезопасности крыши, особенно на её стыке с трубой, а также защита стыка от попадания в него атмосферной влаги и накапливания конденсата. Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она находится от конька крыши:

  • если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна составлять не менее, чем 500 мм;
  • при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
  • если расстояние превышает 3000 мм, высота дымовой трубы должна быть не ниже, чем линия, проведённая от конька под углом 10°.

Подробнее о расчёте высоты дымохода, читайте в нашей статье — Как самостоятельно рассчитать высоту дымохода.

Высота дымоходной трубы определяется нормами СНиП и зависит от расстояния до конька крыши

Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

Узел прохода дымовой трубы

Этот элемент может располагаться в разных местах крыши. Одним из предпочитаемых кровельщиками вариантов считается прохождение дымовой трубы прямо через конёк. Этот способ отличается самым лёгким монтажом и позволяет избежать скопления снега над стенкой трубы. Недостатком такого расположения является понижение прочности стропильной системы, в которой коньковая балка или отсутствует, или распиливается и закрепляется двумя опорами по бокам выхода трубы, что не всегда возможно реализовать.

Вывод дымохода через конёк отличается простым монтажом, но может нарушить прочность стропильной системы

Чаще всего трубу располагают поблизости от конька. Так дымоход меньше всего подвергается действию холода, а следовательно, скоплению внутри конденсата. Недостатком такого расположения станет то, что чем ближе к коньку будет находиться труба, тем высота её должна быть больше, а значит, возведение потребует дополнительных средств.

Вывод дымохода на небольшом расстоянии от конька — самый распространённый и удобный вариант

Не рекомендуется проводить дымоход через ендову, так как в этих местах может накапливаться снег, что приведёт к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке скатов сложно организовать короб дымовой трубы. Не стоит располагать дымоход и в нижней части ската — он может быть повреждён сходящим с крыши снегом.

Материал, из которого сделана труба, также влияет на организацию системы её вывода. Обычно трубы изготавливаются из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут различными. Кроме того, каждый вид топлива имеет определённую температуру сгорания, и это тоже необходимо учесть при сооружении дымохода.

В зависимости от формы дымоходной трубы отверстие для вывода может быть квадратным, круглым, овальным или прямоугольным. Чтобы оградить покрытие кровли от действия повышенных температур и защитить её от возгорания, вокруг дымохода устраивают короб. Происходит это следующим образом:

  1. Справа и слева от трубы устанавливаются дополнительные стропила.
  2. Внизу и вверху укладываются горизонтальные балки на таком же расстоянии и подобного сечения. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
  3. Внутри короб заполняется негорючим утепляющим материалом, например, каменной или базальтовой ватой. Стекловолокно при этом использовать не рекомендуется ввиду его лёгкой воспламеняемости.

Пространство короба не стоит заполнять стекловолокном — оно может воспламениться под действием высоких температур

Необходимо учесть, что сооружение короба может нарушить вентиляцию подкровельного пространства, поэтому можно установить дополнительные вентиляционные системы.

Видео: особенности монтажа узла прохода дымовой трубы

Особенности вывода дымохода через разные типы кровли

Обустраивая проход дымоходной трубы, нужно уделить внимание защите от атмосферных осадков, которые будут стекать по трубе и крыше. Чтобы влагоизолировать соединение трубы и кровли, вокруг дымохода устраивают защитный фартук. Эта технология сходна для крыш с различным покрытием.

Металлочерепичное покрытие

Металлочерепица — популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

Вывод квадратной или прямоугольной трубы

Если труба сделана из кирпича и имеет в сечении квадрат или прямоугольник, для её проведения через металлочерепичную крышу можно применять материалы, входящие в комплект с покрытием. Так как кирпичные дымоходы могут иметь нестандартные размеры, перед выводом часть листов покрытия снимается или вырезается отверстие большей площади.

Для гидроизоляции стыка используются специальные эластичные ленты с клеящим слоем, нанесённым на одну из сторон. Один край ленты клеится на основание трубы, другой — на кровельную обрешётку. Сверху край фиксируется металлической планкой, которая прикрепляется термоустойчивыми дюбелями к стенке трубы. Все стыки промазываются герметиком.

Чтобы уменьшить вероятность затекания воды по стенке дымохода, можно сделать под планку углубление — штробу

Фартук для квадратной или прямоугольной трубы возможно сделать и своими руками. Его изготавливают из гладкого металлического листа такого же цвета, что и основное покрытие. Верхний край фартука заправляется под ряд металлочерепицы, расположенный выше, чтобы стекающая сверху вода не попадала под него. Если труба располагается вблизи от конька, край фартука можно заправить под конёк или перегнуть на другую сторону. Для защиты проходного отверстия от осадков под фартуком устанавливают галстук.

Вывод дымовой трубы лучше организовывать до укладки металлочерепичного покрытия.

Проведение трубы круглого сечения

При выводе дымохода круглого сечения или сендвич-трубы через металлочерепичную кровлю чаще всего используются кровельные проходки, соединённые с колпаком, через который проводится труба. В покрытии прорезается аккуратное круглое отверстие по размеру дымохода, на трубу надевается универсальный стакан или мастер-флеш, стыки герметизируются.

Для герметизации стыка круглой трубы и кровли используют специальные проходки

Видео: герметизация прохода кирпичной трубы через металлочерепичную крышу

Кровля из профнастила

Профилированный лист является одним из самых распространённых кровельных материалов. Но и в нём может возникнуть протечка, если неправильно обустроить выход дымовой трубы. Дымоход при таком виде покрытия лучше располагать вертикально. Отверстие в кровле прорезается болгаркой, при этом необходимо следить, чтобы срезанный край профнастила был без зазубрин.

Проведение прямоугольной трубы

Если необходимо организовать проход для прямоугольной или квадратной трубы, фартук можно изготовить из оцинкованного листа.

  1. Из металла вырезают 4 планки, которые будут размещаться спереди, сзади и по бокам трубы.
  2. Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется галстуком и впоследствии закрывается кровельным материалом.
  3. Планки плотно приставляются к трубе, нижняя их часть закрепляется к обрешётке, а верхняя — заводится на дымоход.
  4. В стенке трубы делается штраба, в которую вставляется загнутый край планки. Вначале устанавливается нижняя планка, затем — обе боковые и верхняя. Листы подгибаются один под другой.
  5. Перед укладкой профнастила место прохода дымовой трубы нужно гидроизолировать. Можно использовать обычную гидроизоляционную плёнку, которая разрезается «конвертом» и приклеивается к трубе, но оптимальнее применить самоклеящуюся гидроизоляционную ленту.

Верхняя планка примыкания к трубе заливается герметиком

Вывод круглой трубы

При выводе трубы круглого сечения через покрытие из профнастила используют рулонную битумную гидроизоляцию или фольгированную битумную ленту. На дымоход надевается кровельная проходка, которая наклеивается на обрешётку и уплотняется термостойким герметиком. Если проход изготовлен из резины, он может плавиться от нагрева трубы, поэтому под него необходимо закрепить хомут с термостойкой прокладкой.

Если использовать кровельный проход из термостойкой резины, можно избежать её плавления

Видео: проведение трубы через кровлю из профнастила

Кровля из ондулина

Ондулин называют ещё «еврошифером». Особенность такого покрытия в том, что оно является горючим, и не обладает большой прочностью. Поэтому для прохода дымоходной трубы потребуется сделать отверстие в кровле большого размера и заполнить его огнестойким материалом, который будет препятствовать попаданию влаги.

Чтобы гидроизолировать стык дымохода и кровли, устанавливают металлическую крышную разделку с фартуком, края которой подводят под листы ондулина или используют эластичную ленту «Ондуфлеш». Такое покрытие требует устройства дополнительной вентиляции.

В кровле из ондулина потребуется сделать отверстие для вывода трубы большего диаметра и заполнить его огнестойким материалом

Видео: герметизация дымохода на крыше из ондулина

Как вывести трубу через мягкую кровлю

Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом нужно оставлять зазор 13–25 мм. Гидроизоляция трубы осуществляется так же, как и при других покрытиях, только вместо эластичной ленты используют ендовый ковёр или заводят на трубу само покрытие — битумную черепицу или толь.

При гидроизоляции стыка трубы и мягкой кровли вместо эластичной ленты может использоваться само покрытие

Этапы проведения работ по выводу дымохода через крышу

Чтобы вывести дымовую трубу через готовую крышу, необходимы следующие действия:

  1. Выбирается место прохода в кровле между стропилами и поперечной балкой.
  2. Монтируется короб: из брусьев сооружаются стропила, параллельные стропильным ногам, и балки. Сечение брусьев для короба берётся равным сечению стропильных брусьев. Ширина сторон короба будет на 0,5 м больше, чем диаметр трубы.
  3. В скате кровли вырезается отверстие. Для этого в четырёх углах короба изнутри, в местах соединения стропила и балки, просверливаются сквозные отверстия. После этого надрезаются слои кровельного пирога по внутреннему периметру короба и по диагонали.

    Отверстие для прохода трубы через кровлю должно находиться между стропилами и поперечной балкой

  4. Кровельный материал отгибается наружу, а изоляция — внутрь. В подготовленное отверстие вставляется труба.

    Стороны короба должны быть равны диаметру трубы, увеличенному на 0,5 м

  5. Труба закрепляется, со стороны крыши на неё надевается гидроизолирующий пояс.
  6. Заделывается короб и заполняется термоизолирующим материалом.
  7. Стык герметизируется, на трубу дымохода может быть установлена крышка.

    После установки фланца требуемую форму ему можно придать молотком

Видео: короб для дымохода своими руками

Вывод дымоходной трубы через крышу — ответственное дело, при котором обязательно строгое соблюдение технологии монтажа, чтобы не возникла опасность протечек и разрушения трубы. Проведение работ по выведению трубы включает в себя множество нюансов, учитывающих кровельное покрытие, материал и форму трубы, способы гидроизоляции. Поэтому следует заранее изучить все этапы работ и проконсультироваться со специалистом.

Меня зовут Инна, мне 35 лет, по образованию — дизайнер интерьеров. Оцените статью: Поделитесь с друзьями!

Осмотр крыш: каркас крыши, часть 1

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение осмотра кровли» является обучение домашних инспекторов, а также специалистов по страхованию и кровель, как распознавать надлежащие и неподходящие условия при осмотре крутых склонов. -скатные, жилые кровли. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Мы не будем углубляться в осмотр чердаков, поскольку эта серия статей из Mastering Roof Inspections в основном посвящена распознаванию дефектов кровли, но вы должны иметь представление о двух основных, базовых системах конструкции крыши: обычные кровельные конструкции и кровельные фермы.

Вы будете оценивать каркас крыши изнутри чердачного помещения, но у нас есть технологическое преимущество. Давайте уберем крышу и стены дома и определим некоторые из наиболее распространенных элементов каркаса крыши.Мы начнем с крыши с традиционным каркасом, в которой отдельные элементы каркаса вырезаются и собираются на месте.

ОБЫЧНЫЕ КРЫШИ

Обычные стропила

Общие стропила

Стропила, которые опираются на внешние стены внизу и соединяются с коньком вверху, называются «общими стропилами» (выделены здесь желтым).

Стропила на противоположных сторонах конька следует устанавливать парами прямо напротив друг друга — хотя, если вы видите несколько несоосных, это действительно не дефект.Иногда стропила нужно немного сдвинуть, чтобы разместить компоненты других домашних систем. На приведенном выше рисунке показано стропило, перемещенное для размещения вентиляционного отверстия.

Если вы видите, что многие стропила не совпадают, вы можете прокомментировать это, но в существующих домах не называйте это дефектом, если вы не видите разрушения. В более новых домах многие стропила, которые не выступают против, обычно указывают на некачественный каркас. Это признак того, что вам следует внимательно поискать другие проблемы в конструкции крыши.

Стропила обычно устанавливаются на 24-дюймовых центрах. Если вы видите стропила, установленные с центрами более 24 дюймов, обратите внимание на признаки разрушения, такие как провисание стропил. Если вы видите провисающие стропила, порекомендуйте выполнить их стабилизацию квалифицированным подрядчиком. Стабилизация обычно включает установку системы прогонов.

Вальмовые

Вальмовые крыши имеют «шатровые стропила», ориентированные по диагонали к коньку и наружным стенам. Бедренные стропила называются просто «бедрами» и показаны здесь коричневым цветом. Бедра опираются на внешний угол внизу и соединяются с гребнем на вершине.

Стропила, которые опираются на внешние стены снизу и соединяются с бедром наверху, называются «подъемниками для бедра» и показаны здесь фиолетовым цветом.

Долины

Там, где гребни меняют направление, создается внутренний угол, который перекрывается «стропилами долины» или просто «долиной», показанной здесь зеленым цветом. Долины также ориентированы по диагонали к гребню и внешним стенам.Долины опираются на стены во внутреннем углу внизу и соединяются с гребнем наверху.

Стропила, которые соединяются с долиной в нижней части и соединяются с гребнем наверху, называются «долинами», показаны здесь голубым цветом.

Обычный гребень

На рисунке показан обычный гребень (окрашен в оранжевый цвет). В домах с обычными гребнями стропила поддерживают вес крыши и передают нагрузку на крышу через стены на фундамент и, наконец, на грунт.Маршрут, который проходит под тяжестью крыши через элементы каркаса к грунту, называется «маршрутом нагрузки».

Назначение конька состоит в том, чтобы обеспечить простой способ соединения стропил на пике крыши и обеспечить лучшее крепление гвоздями на пике.

В старых домах гребень может вообще отсутствовать. Когда-то в разных частях Северной Америки это было обычной строительной практикой, и это не является дефектом, пока стропила противостоят друг другу.

Спроектированная древесина, используемая для обрамления крыш, имеет очень специфические требования к соединениям, и их обсуждение здесь выходит за рамки этой серии.Производители металлических соединителей для металлоконструкций публикуют спецификации подключения в своих каталогах и на своих сайтах.

Стропила

В домах с плоскими потолками и чердачным пространством основания противостоящих стропил должны скрепляться между собой балками перекрытия, которые образуют «стропильные связи». Когда стропила установлены перпендикулярно балкам потолка, стропильные балки обычно опираются на балки потолка.

Стропильные шпалы не позволяют весу крыши раздвигать вершины стен и вызывать провисание конька.

Хомуты

Хомуты соединяют верхние концы противоположных стропил. Их следует устанавливать на каждое второе стропило в верхней трети крыши. Их цель — предотвратить подъем. Следует ли их устанавливать — вопрос инженеров. Они не всегда необходимы, поэтому их отсутствие не является дефектом, но когда вы их видите, они должны быть установлены правильно.

Здесь вы можете увидеть хомутные стяжки, установленные в верхней трети крыши, и стропильные стяжки, установленные низко и наложенные на стену.

Системы прогонов

Вы также можете увидеть систему прогонов.

Системы Purlin предназначены для уменьшения расстояния, которое должны преодолевать стропила. Они состоят из креплений, прибитых к нижней стороне стропил и поддерживаемых диагональными распорками.

Нижние части распорок прогонов должны опираться на верхнюю часть несущей стены. Раскосы, которые опираются на балки потолка или которые каким-то образом передают нагрузку с крыши на потолок ниже, являются дефектной установкой. Если вы видите распорки, которые опираются на балки потолка, поищите провисание потолка.

Раскосы обычно устанавливаются на каждое второе стропило и должны быть под углом не более 45 °.

Вот система прогонов, установленная в гараже старого дома. У них нет центральной стены, на которой можно было бы удерживать распорки, они опираются на прочную спинку, которая опирается на балки потолка.Проседания не было, поэтому в акте осмотра замечаний не было.

Системы Purlin были созданы разными способами — одни лучше, другие. Современные строительные нормы и правила призывают к тому, чтобы подпорки были равными или большими по размеру, чем размеры стропил, но большинство балок, которые вы увидите, не соответствуют этому требованию. Если вы знаете, что дом должен был соответствовать этому коду при строительстве, назовите это дефектом; в противном случае ограничьте осмотр поиском признаков неисправности, например провисания или сломанных стропил и сломанных компонентов. Кроме того, обратите внимание на неправильную установку, такую ​​как распорки, опирающиеся на балки потолка, распорки, но без подпорки, и слишком мало распорок.

В старых домах в некоторых районах обычно не найти защитников. Это проблема качества, если только крыша не провисает; тогда это структурная проблема, и вам следует порекомендовать ее квалифицированному подрядчику.

Термин «прогон» имеет несколько разных значений в зависимости от того, в какой части Северной Америки вы находитесь, о какой части крыши вы говорите, а также от происхождения человека, с которым вы это обсуждаете, так что не надо. Не удивляйтесь, если кто-то попытается вас поправить.

Структурный гребень

Дома со сводчатыми потолками обычно не имеют стропильных шпилей, чтобы стены не расширялись, а гребень не провисал, поэтому они используют структурный гребень. В доме со структурным коньком конек состоит из балки, достаточно прочной, чтобы выдерживать нагрузку на крышу без провисания.

Надрамник

Когда вы находитесь внутри чердака, вы можете увидеть состояние, в котором конек и несколько домкратов одной секции крыши обрамлены поверх существующей крыши.

Это называется «оверфрейм» и довольно часто встречается в некоторых регионах. Построен правильно, конструктивно прочный.

Часто можно увидеть, как часть обшивки крыши удалена, чтобы обеспечить проход между чердачными помещениями. Если вы не можете войти в часть чердака, порекомендуйте, чтобы ее осмотрел квалифицированный инспектор после того, как будет предоставлен доступ. Это особенно важно, если в нем есть сантехника или электрические компоненты.

****************************************** ******


.

Осмотр крыш: черепичные крыши, часть 6

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки кровли» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия во время проверки. крутые, жилые крыши. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

УСТАНОВКА ГЛИННОЙ ПЛИТКИ

Как и в случае с бетонной плиткой, многие методы укладки глиняной плитки использовались на протяжении многих лет. Способы различаются в зависимости от дизайна плитки и местных требований.

С любезного разрешения Carson Dunlop

Плитку можно подвешивать на проволоке или прибивать к рейке или гвоздезабивателям. Плитки также могут удерживаться на месте с помощью строительного раствора или пенопласта, особенно плитки для коньков и набедренников.

Настил крыши

Как и бетонная черепица, глиняная черепица может быть установлена ​​либо на сплошном настиле, либо на разнесенной структурной обшивке.

Гидроизоляция черепичной крыши

Методы облицовки различаются в зависимости от типа черепицы. Наиболее важно то, что используемый метод оклейки предотвращает проникновение влаги.

Боковая планка

В зависимости от стиля установленной плитки, боковая планка обычно (но не всегда) включает сток-канал.

Этот установщик должен был создать специальную планку боковой стенки для этого места. На этой плитке должен быть установлен какой-нибудь фиксатор для птиц.

На фото выше показана хорошая установка контр-оклада на боковой стенке. Контрнаделки на кирпичных и каменных стенках обычно крепятся герметиком, который необходимо поддерживать.

Гидроизоляция на стене

Это типичная установка гидроизоляции на стене, за исключением углов, на которые был установлен свинцовый лист и прилегал к лицевой панели.Судя по всему, заранее формованный лист был недостаточно длинным.

Вы также можете увидеть перегородки из плитки с отливом, сформированным по размеру плитки.

Вы увидите, что используются различные методы (некоторые из них довольно уродливые), такие как прокладка дымохода, которая, несмотря на свою некрасивость, выглядит так, как будто она сработает.

Бедра

Бедра обычно покрыты крышечными плитками, но вы можете увидеть их покрытые металлом. Это другой способ защиты бедра, но он выглядит эффективным, пока ветер не проникает сквозь щели в углах.

Высокопрофильные плитки для миссий должны быть установлены с некоторым типом погодозащиты на бедрах, выступах и головных стенах. Защита от атмосферных воздействий может состоять из металла, строительного раствора, предварительно отформованного пластика, самоклеящихся валиков клея или другого материала, предназначенного для предотвращения попадания ветрового дождя, влаги и снеготаяния в эти уязвимые места.

Вентиляционная планка

Нет ничего необычного в том, что нижний край вентиляционной планки изогнут по контуру плитки. Свинец иногда используют, потому что его легче согнуть до определенной формы. В этой плитке просверлены отверстия, позволяющие установить крепеж, который помогает листу металла сохранять свою форму. Головки гвоздей следует заделать, чтобы предотвратить попадание влаги.

Белый герметик вокруг трубы необходимо будет регулярно проверять и при необходимости наносить повторно.

Отделка долиной Крепежные детали

Поскольку глиняная плитка может иметь длительный срок службы, крепежные детали, используемые для ее крепления, должны иметь такой же срок службы.Крепежные детали должны быть из нержавеющей стали, меди, алюминия или горячеоцинкованной стали, но без гальванического покрытия.

Проверка глиняной черепицы

Каждый раз, когда вы идете по глиняной черепичной крыше, вы рискуете сломать черепицу. Устойчивость к поломке зависит от качества, профиля и состояния плитки. Если вы не знакомы с определенным типом черепицы, лучше всего смотреть на крышу с лестницы на краю крыши, из окна или балкона или в бинокль с земли.

Иногда бывает трудно определить, когда установка действительно дает сбой или в какой степени.Сломанная черепица, которую вы видите на этой крыше, очевидно, нуждается в замене, но с таким количеством слоев стокам может быть сложно попасть в систему крыши. Для такой крыши лучше всего рекомендовать, чтобы сертификация крыши проводилась квалифицированным подрядчиком.

Это не то, что вы бы назвали чистой крышей, но, как вы можете видеть по новой крыше на фотографии выше, этот вид иногда считается желательным.

С любезного разрешения Брайана Келли

Иногда можно увидеть доведенные до крайности.

Помимо глиняных и бетонных плиток, вы можете встретить плитки, сделанные из нескольких других материалов.

.

Как установить коньковую доску на двускатной крыше

Коньковая доска и стропила — сила кровли.

Коньковая доска проходит по всей длине здания и обеспечивает опору для верхних частей стропил, помогая всей конструкции крыши работать вместе как единая система. Доска конька должна быть установлена ​​как можно точнее, поэтому не торопитесь и используйте точные измерения. Кровельные работы всегда легче, если у вас есть помощь, а установка коньковой доски действительно требует трех человек, чтобы все прошло гладко.Соорудите временную площадку на балках потолка и соорудите временные леса, если пик крыши вам недоступен.

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,
выбирая из 1, 2 или 3
  1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
  2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
  3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

    Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia. com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман .

Где конек крыши находится ближе 10 футов к дымоходу, дымовая труба должна быть?

Любой пик, который находится в пределах 10 футов от дымохода , может конкурировать с дымоходом . Это может вызвать проблемы со сквозняком. Вот почему правило требует, чтобы дымоход простирался на 2 фута над любой структурой в пределах 10 футов от дымохода .

Click to see full answer

Likewise, where a roof ridge is closer than 10 feet to a chimney the stack should be higher?

Широко известно, что кладка дымоходов требуется для соблюдения правила 3-2- 10 . Это правило означает, что они должны выступать на 3 фута над крышей проникновения по самой короткой стороне, а вершина дымохода должна быть на 2 фута выше, чем любая часть конструкции здания в пределах 10 футов .

Кроме того, какова минимальная высота традиционного каменного дымохода? ВЫСОТА И ОПОРА КИРПИЧНОГО ДЫМОХОДА. Дымоходы должны простираться не менее чем на 2 фута (610 мм) выше любой части здания в пределах 10 футов (3048 мм), но не менее чем на 3 фута ( 914 мм ) над точкой, где дымоход проходит через крышу.

В связи с этим, на каком расстоянии от крыши должна быть печная труба?

Верх трубы дымохода должен выступать не менее чем на 2 фута над вершиной крыши , если труба находится в пределах 10 футов от вершины. Если труба находится дальше 10 футов от вершины крыши , она должна быть на 2 фута выше самой высокой точки крыши в пределах 10 футов.

Чем выше дымоход, тем лучше тяга?

Очевидно, что в дымоходе пожара дрова являются топливом, а спичка — пламенем, поэтому воздух, обеспечивающий кислород, поступает в виде тяги .Причина того, что более высокая дымовая труба создает лучшую тягу , на самом деле довольно проста, поскольку чем выше в атмосфере поднимается дымовая труба , тем больше перепад давления.

Почему каменные дымоходы должны соответствовать правилу 3-2-10, и как сертифицированный CSIA трубочист выполняет расчеты – Wisdom from the Hearth

Графика предоставлена ​​Национальной гильдией трубочистов, Sweeping Magazine,

Широко известно, что каменные дымоходы должны соответствовать правилу 3-2-10.Это правило означает, что они должны выступать на 3 фута над проходом через крышу по самой короткой стороне, а верхняя часть дымохода должна быть на 2 фута выше любой части конструкции здания в пределах 10 футов.

Требование к высоте каменных дымоходов, проходящих через скатные крыши или примыкающих к ним, существует уже много десятилетий. Но почему это? Я лично работаю над дымоходами с 1997 года и последние 10 лет активно участвую в этой отрасли и работаю с профессионалами отрасли.Я задавал этот вопрос много раз разным людям в отрасли. Я обнаружил, что в рассуждениях, лежащих в основе правила 3-2-10, есть что-то вроде разделения.

Одна школа мысли говорит, что это делается в целях безопасности, чтобы убедиться, что что-либо горячее, выходящее из верхней части дымохода, включая пламя или горящий креозот в случае пожара в дымоходе, не заденет соседнюю крышу или конструкцию здания. Пожар.

Но если бы это было правдой, разве не были бы более строгие требования к деревянным крышам? А может быть, более мягкие требования к металлочерепице? Разных требований нет.То же самое, будь то скатная крыша из резины, асфальта, шифера, металла или кедровой тряски.

Другая точка зрения утверждает, что эта минимальная высота предназначена для повышения производительности и обеспечивает достаточную высоту дымохода для обеспечения тяги. А также то, что это поможет предотвратить тягу других частей здания. Но, как мы видим на практике, соблюдение правила 3-2-10 не всегда гарантирует это. Возьмем, к примеру, двухэтажный дом площадью 3000 квадратных футов с одноэтажной семейной комнатой сзади.

ДОПОЛНИТЕЛЬНО: Другие проблемы с камином и дымоходом, с которыми часто сталкиваются домовладельцы.

На фронтоне этой пристройки расположен камин, а дымоход соответствует правилу 3-2-10. Но в 15 футах от дымохода находится второй этаж и чердак основной части дома, значительно выше вершины дымохода. Этот дымоход может быть подвержен сильным нисходящим потокам и проблемам с давлением в доме, даже если он соответствует правилу 3-2-10.

Это всего лишь несколько примеров, когда мы можем видеть, что соблюдение требований к высоте дымохода, независимо от нашей школы мысли, может не защитить деревянные кровли или решить проблемы с производительностью.

Taller явно лучше, особенно с деревянной крышей.

Помните, что правило 3-2-10 — это требование минимального роста. А иногда нам также приходится применять криминалистический подход к решению проблем с давлением в помещении и «подпиткой» воздуха.

Американский институт безопасности дымоходов предлагает занятия по физике дымоходов [узнать больше об этом курсе], на которых подробно обсуждаются вопросы, связанные с давлением. Мы также должны помнить, что если мы производим замену каменной кладки дымохода с помощью указанной системы футеровки, дымоход должен соответствовать правилу 3-2-10.

Высота дымохода не устарела, и часто она не соответствовала требованиям минимальной высоты, когда была построена. Перечисленные приборы на твердом топливе, которые мы устанавливаем и/или подключаем к каменному дымоходу, требуют, чтобы дымоход соответствовал правилу 3-2-10.

Многие газовые и пеллетные приборы, которые мы устанавливаем или подключаем к каменным дымоходам, также имеют это требование.
————————————————————————————————————————————— —————————–
   Версия этой статьи впервые появилась в выпуске журнала Национальной гильдии трубочистов Sweeping за июнь 2015 года. Автор Майкл Сегерстром является председателем технического консультанта NCSG. Майкл, сертифицированный CSIA трубочист с 2004 года, также входит в совет директоров Американского института безопасности дымоходов. Вы можете связаться с ним через его профиль csia.org.

Нравится:

Нравится Загрузка…

Снег забивает трубы и…: «У нас есть крутая стальная крыша в районе, который…» — Рон Клюгер (01.04.2004) | Накопление льда | Архив

У нас есть крутая стальная крыша в районе, где выпадает много снега.Снег накапливается, а затем «лавинами» в более теплый день. Имеется вентиляционная труба для канализации и дымоход из нержавеющей стали. Мы положили блоки на крышу. Еще, когда сходит снег, он сбивает трубу (и вырывает ее полностью). Дымоход один раз опрокинули, а опоры ломаются каждый год. Есть ли способ избежать этого или предотвратить взлом. Это опасно, а также привело к проникновению животных через дыру в крыше. Может у нас не канализационная труба, а просто дыра с крышкой в ​​крыше? Есть ли лучший способ защитить дымоход, не перемещая его?

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2944/find/
Одним из вариантов могут быть снегозадержатели или снегозабор на участке над трубами, а также как можно лучше укрепить обвязку или опоры для труб. Другим вариантом было бы построить слуховое окно наверху из труб, направляя снег далеко в стороны от них.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2945/find/
Одним из вариантов могут быть снегозадержатели или снежный забор над трубами, а также как можно лучше укрепить обвязку или опоры для труб.Другим вариантом было бы построить слуховое окно наверху из труб, направляя снег далеко в стороны от них.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2946/find/
Я нашел статью на эту тему в армейском отделе экологической инженерии и написал автору о своей проблеме. Его ответ отличается от ответа Тодда: «Вашим лучшим решением было бы перенаправить вентиляционное отверстие на чердаке с места рядом с карнизом на место рядом с коньком.Если у вас нет чердака, подумайте о том, чтобы оборудовать переложенную трубу боксом. Вентиляционные отверстия через крышу должны располагаться вблизи конька. Я бы не рекомендовал резать вашу трубу, так как она может плохо вентилироваться под всем этим снегом и льдом». Интересно, практично ли что-нибудь из этого? Я также мог бы выйти из трубы на панели под карнизом.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2947/find/
Перемещение трубы ближе к коньку является хорошей идеей. Могут быть некоторые местные строительные нормы и правила, относящиеся к максимальному количеству повторных маршрутов, которые могут быть выполнены для него. Я не уверен, является ли труба выхлопом вентилятора или просто вентиляционным отверстием. Тем не менее, я не думаю, что перенаправление его на софит — хорошая идея.Дымоход, я полагаю, не может быть перенаправлен.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2948/find/
Мы только что получили счет на 199 долларов за замену вентиляционной трубы котла, которая рухнула пополам из-за льда и снега.Кроме того, наш вентиляционный канал раковины наклонен и нуждается в ремонте. Нам нравится наша зеленая металлическая крыша, но кровельные компании должны что-то производить, чтобы предотвратить эту проблему.

Поделиться

Или скопируйте этот URL: https://www. metalroofing.com/spirit/comment/2949/find/
Мы живем в северной части Висконсина, и у нас новая металлическая крыша. Нам пришлось заменить дымоход, потому что его замело снегом. Ни у кровельной компании, ни у отопительной компании нет решения. Не могу продолжать замену дымохода….

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2950/find/
Должно быть, проходки находятся ниже на крыше, и похоже, что у вас есть некоторая потеря тепла, из-за которой снег тает и замерзает. Затем я бы удостоверился, что конек и карниз вентилируются должным образом, и в этом случае лучше всего установить отвод снега, который будет удалять снег/лед вокруг труб.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2951/find/
Привет — я только что испытал то же самое — труба дымохода от нашей дровяной печи была срезана, а труба внизу была загнута. Это на внешней стене и близко к краю крыши. Мы заменили крышу прошлой осенью на очень хорошую металлическую крышу. Это находится в доме отдыха и не было обнаружено до сих пор очень дождливым летом. Пока только беспорядок и мокрый ковер. Вы нашли решение? Предложения касались V-образного отклоняющего устройства, но не помогли сконструировать его. Надеюсь, вы решили это и можете мне помочь. Спасибо.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2952/find/
Вы можете изучить этот продукт: http://www.snoblox-snojax.com/metal-roof-snow-guard/snow-guards-8.html

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2953/find/
Мы купили сноякс, и новый подрядчик, с которым я это обсуждал, говорит, что он слишком мал, чтобы что-то изменить. Угу… вот что происходит: Труба дровяной печи составляет ок. 28 футов от вершины фальцевой кровли и около 8 футов от дна; проблема в том, что все 3 зимы с момента добавления стоячего фальца мы боролись с протечками и разрывами вокруг трубы (прошлой зимой дровяная труба сорвалась и лавинообразно обрушилась).Подрядчик по кровельным работам сделал небольшие вещи, чтобы только отсрочить проблему. Он также сказал мне, что я должен был сказать подрядчику построить что-то вроде буквы V позади трубы, прежде чем он поставит крышу. ПОМОГИТЕ! Есть ли какой-то тип «пирамиды», которую можно добавить к крыше (вместо того, чтобы разорвать и начать эту область заново), чтобы отводить снег/лед от трубы? Сделаем стоячий шов, чтобы снег не сгребать. Я немного обеспокоен рекомендацией другого подрядчика установить ряд рельсов из-за скопления снега и веса этого современного дома.Зимой копать лопатой опасно! Есть идеи? СПАСИБО!

Поделиться

Или скопируйте этот URL: https://www. metalroofing.com/spirit/comment/2954/find/
Привет, Тодд, ты там? Я только что вернулся из Спокана, этот установщик из магазина печей только что рассказал мне, как он продал и установил новую сборку дровяной печи.В это прошлое Рождество снег погнул дымоход и проделал огромную дыру в крыше. Поскольку они никогда не предлагали клиенту (то, что он называет Snow Wedge), в итоге они все исправили за свой счет! Теперь, когда клиент поручает им установить новый дымоход печи, они заставят их подписать отказ, если они откажутся от защиты. Пока никто не отказался от защиты. Ну, я думаю, урок усвоен… .. В любом случае, я хочу поблагодарить ваших авторов за то, что они использовали Snow Terminator в стандартных пакетах для установки крыши в снежной зоне.Мы также хотим, чтобы вы знали, что во вторник, 07.04.09, мы представим новый ST02! На 50% больше, чем ST01. Специально разработан по «популярным просьбам» для размещения наших продавцов печей в мегаснежных зонах! Если вы еще не видели наш веб-сайт www. snowterminator.com. Подрядчики, пожалуйста, не беспокойтесь о покупке на веб-сайте. Вы сэкономите гораздо больше, покупая напрямую у наших поставщиков ПРОКАТНОЙ СТАЛИ, ОВКВ или ДРОВЯНЫХ ПЕЧЕЙ. Если у вас есть один или несколько выставочных залов и вы не получили бесплатные дисплеи ST01, сообщите нам об этом, и я доставлю их вам.Спасибо! Брайан Марлоу 208.756.7633 [электронная почта защищена]

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2955/find/
Спасибо Брайан.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2956/find/

Дымоход через металлическую крышу?: «Я давно хотел поставить дровяную печь в …» — Гость (31.12.2008) | Общее обсуждение | Архив

Давно хотел поставить в доме дровяную печь. Я действительно не хочу так сильно проходить через стену, место прохождения через стену будет выглядеть забавно по сравнению с домом. есть ли способ пройти через крышу? Я использовал свинцовый ботинок в своем доме для вентиляционных отверстий. он действительно хорошо работал, будучи в состоянии соответствовать гребням металла. есть ли варианты для меня, спасибо. Крис

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/12505/find/
Это можно сделать, но сложно. Я не уверен, что еще сказать. Как правило, я бы посоветовал попытаться найти опытного специалиста по металлической кровле, чтобы сделать это, или, возможно, представитель производителя, который устанавливал крышу, помог бы вам в этом процессе.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/12506/find/
Я найду местный мясной центр или производителя и попрошу термостойкий чехол для трубы, соответствующий размеру вашего нового дымохода. Сложность в том, чтобы не нанести герметик на себя!

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/12507/find/
Спасибо.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/12508/find/
Я строю дома на заказ, а до этого строил металлические здания и установил несколько металлических крыш. Они делают резиновые сапоги, которые оцениваются по разным степеням. В резиновом чехле есть несколько вариантов размера отверстия, которое вы можете вырезать, чтобы оно плотно прилегало к трубе, которую вы пытаетесь загерметизировать.В той части резинового чехла, которая крепится к крыше, есть свинцовое кольцо, благодаря которому он прилегает к крыше. Они также делают металлический отлив, чтобы он подходил к трубе, и имеют штормовой воротник, который проходит над отливом на трубе. Я обнаружил, что лучший способ для меня — это вывести трубу печи возле конька крыши и использовать металлическую окладку. Если вы сдвинете оклад вверх по склону под коньковым колпачком, вода не сможет попасть под оклад. Вы должны использовать кровельный герметик для обоих типов окладов.Один старик сказал мне однажды, что если вы притворитесь дождевой каплей и начнете с верхней части крыши, а затем спуститесь вниз и слетите с конца крыши, не попав под кусок металла или обшивку, то она не будет протекать. На протяжении многих лет я часто притворялся дождевой каплей. Надеюсь, это поможет вам… ZC

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/12509/find/

: Дымоходы :: Административный кодекс города Нью-Йорка (НОВЫЙ) :: Кодекс Нью-Йорка 2006 года :: Кодекс Нью-Йорка :: Кодексы и законы США :: Законодательство США :: Justia



    § 27-859 Высота и расположение дымоходов.  (a) Низкотемпературные дымоходы.
  Низкотемпературные дымоходы должны возвышаться не менее чем на три фута над
  самая высокая конструкция, такая как конек крыши, парапетная стена или пентхаус,
  в пределах десяти футов от выхода дымохода, независимо от того, ведется ли строительство
  том же здании, что и дымоход или на другом здании.Однако такие
  конструкции не включают другие дымоходы, вентиляционные отверстия или открытые структурные
  обрамление. Любой дымоход, расположенный дальше десяти футов от такой конструкции, но
  не более расстояния, определенного в подпункте (d) настоящего
  сечение должно быть не ниже высоты конструкции.
    (b) Среднетемпературные дымоходы. Среднетемпературные дымоходы должны
  простираться не менее чем на десять футов над самой высокой конструкцией, такой как крыша
  конек, парапетная стена или пентхаус в пределах двадцати футов от дымохода
  выход, находится ли конструкция на том же здании, что и дымоход
  или в другом здании.Однако к таким конструкциям не относятся другие
  дымоходы и вентиляционные отверстия.  Любой дымоход, расположенный за пределами двадцати футов от таких
  конструкций, но не более расстояния, определенного в подразделении
  (d) настоящего раздела, должна быть не ниже высоты конструкции.
    (c) Высокотемпературные дымоходы. Высокотемпературные дымоходы должны расширяться
  не менее двадцати футов над самой высокой конструкцией, такой как конек крыши,
  стена парапета, пентхаус или другое препятствие в пределах пятидесяти футов от
  выход дымохода, находится ли конструкция в том же здании, что и
  дымоход или в другом здании.Однако такие конструкции не
  включают другие дымоходы, вентиляционные отверстия или открытый структурный каркас. Любой дымоход
  расположенных дальше пятидесяти футов от такой конструкции, но не более
  расстояние, определенное в подразделе (d) настоящего параграфа, должно составлять
  как минимум такой же высоты, как конструкция.
    (г) Формула. Для определения
  расстояния, указанные в подпунктах (a), (b) и (c) настоящего параграфа:

                              D = F (кв. р.) A

  где: D = расстояние в футах., измеряется от центра дымохода
               выход к ближайшему краю конструкции.
         F = значение, определенное из таблицы 15-1.
         A = свободная площадь пространства дымохода в квадратных дюймах.

           Таблица 15-1 Коэффициент "F" для определения расстояния дымохода
  ================================================== ======================
                                  -------------- Фактор "F" ---------------
                                  Низкая темп. Средняя темп. Высокий темп.Тип топлива Дымоход Дымоход Дымоход
  -------------------------------------------------- ----------------------
  Газ ................................ 2 2 3
  № 2 Мазут ............................. 2,5 2,5 3
  № 3, № 6 Мазут твердый
  Топливо и мусоросжигатели........ 3 3 3
  ================================================== ======================



Отказ от ответственности: Эти коды могут быть не самой последней версии. Нью-Йорк может располагать более актуальной или точной информацией. Мы не даем никаких гарантий или гарантий относительно точности, полноты или адекватности информации, содержащейся на этом сайте, или информации, на которую есть ссылки на государственном сайте. Пожалуйста, проверьте официальные источники.

Чимни Хайтс | Дымоходы.com

Минимальная высота дымохода, рекомендуемая для минимальной производительности дровяных и многотопливных приборов, составляет 4,5 м от верха прибора до верха дымохода.

Расстояние между кожухом дымохода и прилегающей крышей/стеной/конструкцией должно быть больше 2,3 м.

Лучше всего расположить дымоход так, чтобы он шел прямо вверх как можно ближе к коньку крыши. На приведенной ниже диаграмме, взятой из Документа J (строительные нормы и правила), показаны минимальные высоты дымохода и положения для всех установок, работающих на древесине и различных видах топлива.

В некоторых случаях, особенно когда дымоходы расположены в нижней части наклонной крыши или у карниза, может возникнуть необходимость увеличить высоту дымохода выше этих минимальных обязательных требований. Причина этого заключается в том, чтобы очистить зоны давления, создаваемые ветром, ударяющим по крыше и близлежащим конструкциям, таким как деревья, которые могут мешать восходящей тяге, необходимой для устройства или пожара.

Максимальная высота свободностоящей трубы над крышей для традиционного каменного дымохода в 4,5 раза превышает самую узкую горизонтальную часть дымохода.
В случае системных дымоходов из нержавеющей стали необходимо ознакомиться с инструкциями производителя по установке; однако в большинстве случаев это будет около 3 метров.Это измерение проводится от последней точки, где труба дымохода проходит сквозь или за край крыши, до укрытия или окончания дымохода. Высокие дымоходы могут нуждаться в распорках, всегда консультируйтесь с производителем за советом.







Для зданий с горючими крышами, т.е. войлочные крыши, дымоход должен заканчиваться на высоте не менее 1,8 м над горючей поверхностью:





Что о нас говорят другие люди:

«Очень хорошая цена!!»

«Легко заказать; Хорошее качество; Доставка на следующий рабочий день. Потрясающе»
Стив Кемп — Маркет Расен

«Понравилась поддержка»

«Очень быстрая доставка и хорошая упаковка. Все вещи в отличном состоянии. Спасибо папе за установку!»
Кэролайн Маккиннон — Бат





«Легкая работа всего за несколько часов…»

«Все хорошо упаковано вовремя, без опознавательных знаков и дешевле, чем где-либо в Интернете.»
H.Т. Эдвардс — Бирмингем



На каком расстоянии от крыши должен быть дымоход? — Первый законкомик

На каком расстоянии от крыши должен быть дымоход?

Самым распространенным из них является правило 2 футов, 10 футов, 3 футов. Приблизительно это означает, что дымоход должен быть на 3 фута выше точки, в которой он проходит через крышу, а также должен быть как минимум на 2 фута выше любой части здания, которая находится в пределах 10 футов от дымохода.

Насколько дымоход должен выступать над линией конька?

Правило десяти футов / двух футов дымохода: верхняя часть дымохода также должна выступать не менее чем на два фута над крышей, коньком или другим структурным элементом, который находится на расстоянии десяти футов или меньше по горизонтали.

Насколько выше дымохода может выступать дымоход?

1) Дымоход должен проходить не менее чем а) ​​на 900 мм выше самой высокой точки, в которой дымоход соприкасается с крышей, и б) на 600 мм выше самой высокой поверхности крыши или конструкции в пределах 3 м от дымохода. (См. Примечание A-9.21. 4.4. (1).)

На каком расстоянии от стены должен быть дымоход?

ЗАЩИТА ДЫМОХОДОВ: Дымовые трубы и соединения дымоходов также должны находиться на определенном расстоянии от горючих стен и потолков.NFPA требует 18-дюймового зазора до горючих стен для одностенной печной трубы. Дымоход с двойными стенками используется, когда у вас нет зазора 18 дюймов или более от горючих материалов.

Дымоход должен быть выше крыши?

В соответствии со стандартом 211 Национальной ассоциации противопожарной защиты и Международным жилищным кодексом дымоходы должны быть не менее чем на 3 фута выше высоких сторон крыши, с которых они выходят. Точно так же дымоходы также должны быть не менее чем на 2 фута выше любых слуховых окон, крыш или деревьев в пределах 10 футов от дымохода.

Насколько дымоход должен выступать над линией крыши quizlet?

T/F: Дымоходы должны выступать не менее чем на 2 фута выше любой части здания в пределах 10 футов, но не менее чем на 3 фута выше самой высокой точки, где дымоход проходит через крышу.

Каково максимальное отклонение дымохода от вертикали?

Соединители дымохода или вентиляционного отверстия должны иметь не более двух смещений по вертикали на 45°. Горизонтальная длина не должна превышать 75 % общей вертикальной высоты всей вентиляционной системы, измеренной от выпускного отверстия прибора.

Если конек крыши ближе 10 футов к дымоходу, дымовая труба должна быть выше?

Это правило означает, что они должны выступать на 3 фута над проходом через крышу по самой короткой стороне, а верхняя часть дымохода должна быть на 2 фута выше любой части конструкции здания в пределах 10 футов.

Какой высоты должен быть дымоход, чтобы обеспечить проход через крышу?

Правило трехфутового дымохода: верхняя часть дымохода должна быть на три фута (или более) выше поверхности крыши (измеряется рядом с дымоходом, на стороне дымохода, расположенной вверх по склону).Это вертикальная зеленая линия на нашем эскизе зазора дымохода выше. Правило десятифутовой/двухфутовой трубы:

Какой высоты должен быть дымоход, чтобы не нарушать NFPA 211?

Дымоход, показанный выше, также нарушает правило NFPA 211 1-8.2, требующее, чтобы высота дымохода была не менее 5 футов (1,53 м) над воротником дымохода. Дымоходы и вентиляционные отверстия с естественной тягой не должны заканчиваться на высоте менее 5 футов (1,53 м) над воротником дымохода или самым высоким выходным отверстием вытяжного колпака.

На каком расстоянии от козырька крыши должна быть установлена ​​печная труба?

Как далеко от козырька крыши для печной трубы? Дымоход, привязанный к дровяной печи, должен выступать над крышей. Поскольку печная труба несет ответственность за перенос горячего воздуха и смертоносных газов вверх и наружу из вашего дома, она должна проходить достаточно далеко над верхней частью крыши, чтобы гарантировать, что эти выбросы сдуваются, а не возвращаются в ваш дом.

Какой фундамент нужен для дымохода?

Фундаменты для каменных дымоходов должны быть изготовлены из бетона или сплошной каменной кладки толщиной не менее 12 дюймов (305 мм) и должны выступать не менее чем на 6 дюймов (152 мм) за поверхность фундамента или опорной стены со всех сторон.Фундаменты должны быть основаны на природном ненарушенном грунте или искусственной насыпи ниже глубины промерзания.

Какой высоты дымоход с крыши?

Уклон нашей крыши составляет 7/12, а проход через крышу будет на расстоянии 4 фута от конька крыши. Берем высоту ската крыши 7″ (дюймы подъема на фут) и умножаем это на 4 (футы горизонтального прогона до высшей точки), что равняется 28″ (дюймы подъема до самой высокой точки в пределах 10 футов от входа в дымоход). .

Где измеряется просвет дымохода?

Измерение расстояния горизонтального просвета дымохода производится между поверхностью здания (крыша или близлежащая стена или другая близлежащая поверхность крыши) и ближайшей поверхностью, обращенной к стороне дымохода.Вверху: иллюстрация минимального зазора на крыше металлического дымохода, адаптированная из инструкций по установке Dura Vent, приведенных чуть ниже. [Нажмите, чтобы увеличить любое изображение]

Вам нужно знать шаг дымохода?

К счастью, этот стандарт довольно прост. В большинстве случаев, имея всего две части информации, вы можете рассчитать высоту дымохода на бумаге, даже не взбираясь на крышу. Во-первых, вам нужно знать уклон вашей крыши.

Какой высоты должен быть дымоход, чтобы не было тяги?

Чтобы предотвратить обратную тягу, дымоходы, соответствующие правилу 3-2-10, обычно располагаются достаточно высоко, чтобы оставаться над любыми вихревыми воздушными потоками.В результате ветер, попадающий в достаточно высокий дымоход, должен быть боковым и имеет тенденцию улучшать тягу, а не вызывать обратную тягу.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
