Армированные полипропиленовые трубы – один из лучших вариантов для монтажа систем отопления

Что такое полипропилен?

Полипропилен – это материал, который по самой своей природе подвергается значительному удлинению и расширению при нагревании.

Пример:

Система горячего водоснабжения длиной 10 м монтируется при температуре 200С, по трубе будет проходить вода с температурой 1000С. При таком перепаде температур каждый метр трубы может удлиниться на 12 мм, соответственно при длине трубы 10 м труба удлинится на 12 см.

Именно поэтому при проектировании и монтаже систем отопления или горячего водоснабжения нельзя игнорировать это свойство полипропилена по ряду причин:

• прямая труба пойдет некрасивыми волнами. Особенно, если есть длинный участок;
• Если трубы спрятаны в стене, то велика вероятность нарушения декоративного покрытия на стене.

Армирование полипропиленовых труб делается как раз для того, чтобы уменьшить линейное расширение при нагреве. При этом образуется что-то вроде жесткого каркаса, который препятствует удлинению трубы. При этом армированная труба не становится прочнее, каркас служит лишь для уменьшения линейного удлинения. Стоит ли выбирать этот вид полипропилена? Читаем далее о видах армирования.

Проблемы с полипропиленом

Нет худа без добра. Отличный пример позитивного мышления. К сожалению, верно и обратное: без худа без добра не бывает. В адрес полипропиленовых труб уже было столько похвал, что они просто не могут не иметь недостатков.

Действительно, в некоторых случаях лучше использовать другие материалы, чем полипропилен.

Причины кроются в свойствах самого материала:

• Полипропилен — легкоплавкий пластик;
• Имеет большой коэффициент теплового расширения.

Обратим внимание на его проблемы.

Температура

Температура плавления полипропилена 175 С. Однако размягчаться он начинает при значительно более низких 140 С. Что касается гарантированной температуры, при которой полипропиленовая труба должна гарантированно работать — это всего 95 градусов Цельсия (и даже меньше). для некоторых сортов)…

С чем связано такое значительное успокоение с температурой — уже писалось не раз. Теперь отметим только, что при одновременном воздействии на материал высокого давления и высокой температуры он значительно менее стабилен, чем при воздействии каждого из факторов в отдельности.

Плавится, как плавится

Тепловое удлинение

Все материалы расширяются при нагревании. Одни меньше, другие больше. Полипропилен очень сильно расширяется.

Это неудобно по следующим причинам:

• Эстетика … Длинная прямая труба, вытянутая, едет неопрятными волнами.

Явная деформация при нагреве. Труба стала слишком длинной для места, где она установлена ​​

• Целостность декоративных покрытий … Если трубы будут утоплены под стяжку на полу или в настенном покрытии, то при удлинении они неизбежно вызовут растрескивание покрытия через некоторое время.

Ничего красивого, правда?

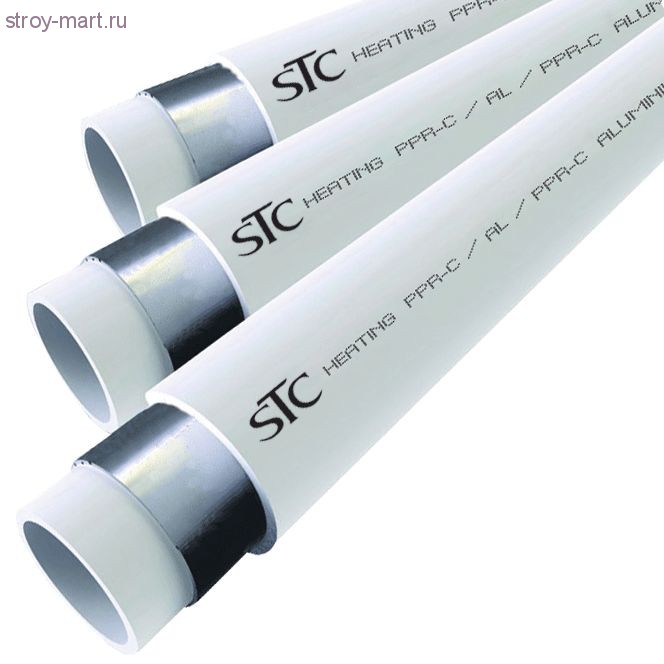

Алюминий снаружи трубы

Труба алюминиевая армированная
Слой алюминия не придает прочности трубе, так как в отличие от металлопластиковых труб для армирования используется алюминиевая фольга толщиной от 0,1 до 0,5 мм полипропилен. Но при этом прекрасно решает проблему линейного удлинения. Как было сказано выше, если без армирования 1 м полипропиленовой трубы при нагревании удлиняется почти на 12 мм, то в тех же условиях при армировании снаружи алюминием труба изменит свою длину всего на 2 мм.

Алюминиевая фольга с полипропиленом склеивается специальным клеем. Армирование алюминием снаружи происходит в следующей последовательности:

Полипропиленовая труба — клеевой слой — алюминиевая фольга — клеевой слой — полипропиленовый слой.

Качество клеевого шва и самого полипропилена влияет на прочность и срок службы такой трубы.

Преимущества внешнего армирования алюминием:

• Значительно снижается линейное удлинение полипропиленовой трубы.

Недостатки внешнего армирования алюминием:

• Со временем на некоторых участках трубы могут образоваться вздутия.

Внешне кажется, что труба скоро лопнет, но на самом деле это не так. Взорван только внешний тонкий слой полипропилена, покрывающий алюминиевую фольгу.

Производители полипропиленовых труб допускают такие утолщения, так как это не влияет на прочность самой трубы. Основной толстый слой полипропилена остается неповрежденным. Вздутия могут образовываться из-за остаточной влаги при производстве. Бояться этого недостатка не стоит, система будет исправно работать и дальше, несмотря на свой непрезентабельный вид.

• Внешний слой должен быть зачищен перед сваркой, так как наружный диаметр полипропиленовой трубы, армированной алюминием, больше, чем обычно.

Типы армированных полипропиленовых труб. Маркировка товара

На данный момент рынок расходных материалов для систем отопления имеет богатый выбор. Обращает на себя внимание маркировка продукции, благодаря которой мы можем получить всю необходимую информацию о рабочих параметрах трубы и эксплуатационных возможностях. Для полипропиленовых армированных труб ключевую роль играет маркировка. На основе информации мы сможем правильно и точно подобрать необходимый тип, вид товара.

Начнем с классификации полипропиленовых труб, которая основана на разнообразии продукции. Синтетические расходные материалы делятся на следующие виды:

• Первый тип – изделия из гомополипропилена имеют индекс PPH (H – гомополимер). Этот тип характеризуется высокой прочностью. Они широко используются в системах холодного водоснабжения.
• Второй тип – это трубы, содержащие блок-сополимер (Б – блок-сополимер). Эти расходные материалы маркируются индексами PPB и могут применяться в низкотемпературных системах отопления (теплые водяные полы).
• Третий тип наиболее распространен. Изделия используются для теплых полов и горячего водоснабжения. Такие трубы маркируются PPR, где R — статистический сополимер. Обычно именно этот вид изделий изготавливают армированным. К существующей маркировке ППР добавляется буква С, означающая повышенные требования к температурным скачкам (до 950С).

Европейская аббревиатура ПП соответствует русскоязычному варианту ПП, что означает полипропилен.

Далее после обозначения принадлежности изделия к виду материала идут обозначения, характеризующие значение номинального рабочего давления. Для этого используются индексы PN. На бытовом уровне для систем водоснабжения и отопления обычно используют армированные трубы с показателями PN20, PN25. Эти два типа оптимальны для систем отопления, как для централизованного варианта отопления, так и в сочетании с индивидуальными отопительными приборами. Отличие в том, что изделия с индексом ПН20 армированы стекловолокном, а с индексом ПН25 имеют алюминиевую прослойку.

Важно!

В отличие от обычных расходных материалов из полипропилена, как PN20, так и PN25 имеют низкий коэффициент теплового расширения. У изделий, армированных стекловолокном, этот показатель на 5-7 % выше, чем у фольгированных полипропиленовых труб.

Требуемое качество, соответствие товара заявленным параметрам можно получить, приобретая оригинальную, брендовую продукцию. Цена – это аспект, на основании которого можно определить подделку из брендового расходного материала. Армирующий компонент – стеклохолст может быть разного цвета, оранжевого, синего, красного или зеленого цвета. Цветовая гамма не играет никакой роли. Некоторые производители, помимо существующих обозначений, наносят по поверхности трубы полосы:

• красная полоса, область применения — трубопроводы с горячей водой или теплоносителем;
• синяя полоса, изделия применяются для холодного водоснабжения;
• два цвета – универсальность линейки.

Так выглядит стандартная маркировка на изделии.

Алюминий на внутренней стороне трубы

Этот метод армирования полипропиленовой трубы является одним из решений для устранения внешних вздутий. Хотя потенциальный риск вздутия при этом методе все же есть, единственное отличие состоит в том, что он не будет виден пользователю. При таких небольших неровностях система продолжит работу.

Преимущества внутреннего армирования алюминием:

• Слой полипропилена между армированием довольно большой и ему гораздо труднее набухнуть.

Недостатки армирования алюминием внутри:

• Возможно обрушение слабых участков полипропиленовой трубы внутрь, если допустить ошибку при проектировании или эксплуатации системы. что повлечет за собой неисправность и, возможно, целостность системы.

Критерии выбора

Изучая представленные на рынке полипропиленовые трубы, решают, какие из них выбрать по совокупности основных эксплуатационных параметров.

Рабочее давление

Параметр при маркировке обозначается буквами PN. Выбор значения определяется характеристиками системы. При частых гидравлических ударах или необходимости периодически герметизировать обычные трубопроводы оптимально выбирать изделия марки PN20, а для высоких температур, характерных для систем отопления (от +70°С) подходят трубопроводы PN25 с композитным или стеклопластиковым армированием. .

Давление в системах напольного и автономного отопления, как правило, меньше (до 10 атмосфер), поэтому для их монтажа подходят полипропиленовые трубы PN20 с монолитным или перфорированным алюминиевым армированием.

Подвод воды к радиатору отопления полипропиленовыми трубами

Рабочая температура теплоносителя

Какие полипропиленовые трубы лучше для отопления зависит от типа системы. Благодаря тому, что температура теплоносителя в системах типа «теплый пол» ниже (обычно до +40°С), возможно применение не только труб с любым типом армирования, но и изделий из цельного сочинение.

В системах радиаторного типа с температурой теплоносителя около +85°С могут применяться любые армированные полипропиленовые трубы.

Диаметр трубы

Какой диаметр полипропиленовой трубы выбрать для отопления? Важно, чтобы он соответствовал потребностям системы и обеспечивал прохождение необходимого количества теплоносителя в единицу времени.

• Для крупных объектов (большие сауны, гостиницы, больницы и др.) потребуются трубы от 200 мм и более.
• При монтаже систем отопления в частных домах необходимый проход воды обеспечат трубы 20-32 мм. Их легко проложить самостоятельно, в том числе придав необходимый изгиб.
• Отопительные полипропиленовые трубы с армированием применяются также для монтажа линий горячего водоснабжения. В этом случае выбирайте диаметр 20 мм, а для подступенков оптимальны изделия 25-32 мм.
• В системах центрального отопления используются трубы диаметром 25 мм.
• Для теплого пола достаточно 16 мм.

Сложная автономная система отопления потребует использования труб различного диаметра.

Перечисленные выше рекомендации следует считать основными и перед покупкой и монтажом труб отопления сделать выбор с учетом особенностей конкретного объекта и даже отдельных линий системы.

• Например, при устройстве отопления в частном доме с однотрубной системой радиаторы подключаются последовательно к магистральной магистрали. Для установки такого кольца потребуются трубы 32-40 мм, а для отводов к радиаторам – до 26 мм.
• При двухтрубной системе принцип отопления другой. Параллельная работа подающей и обратки снижает давление в магистралях, поэтому следует выбирать трубы меньшего диаметра – до 30 мм.

Диаметры полипропиленовых труб отопления — таблица соответствия внутренних и наружных размеров

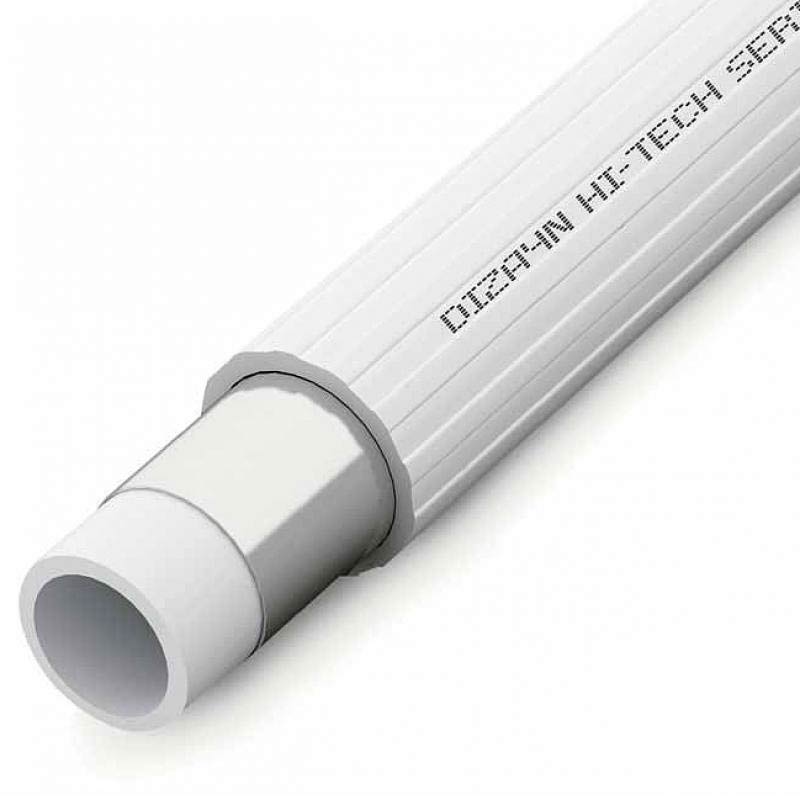

Полипропилен со стекловолокном

Самый популярный армирующий слой на данный момент — стекловолокно. Выбирая полипропилен со стекловолокном, вы увидите, что внутри и снаружи такой трубы полипропилен, а центральный слой — стекловолокно. Однако все три слоя составляют единое целое, так как центральный стеклопластиковый слой выполнен на основе полипропилена, смешанного со стекловолокном. Линейное удлинение таких труб несколько больше, чем при армировании алюминиевой фольгой и составляет около 2,5 мм при длине трубы 1 м.

Преимущества нового материала

Армированный полипропилен – современный высокотехнологичный материал, который успешно применяется при производстве трубопроводов. Он намного легче металла, обладает эластичностью и высоким уровнем химической и коррозионной стойкости. Кроме того, материал экологически чистый.

Армированные полипропиленовые трубы имеют достаточно низкую стоимость и их монтаж не представляет особых сложностей даже для непрофессионалов. Следует отметить, что трубопроводы из этого материала привлекательны внешне и очень редко дают протечки. Такая неприятность может случиться только из-за ошибок, допущенных при монтаже.

Кроме внутренних систем отопления и водоснабжения полипропилен армированный применяется в системах канализации, вентиляции, наружного водоснабжения, в сельском хозяйстве и промышленности. Существует две разновидности этого материала. Преимущества и недостатки каждого из них мы рассмотрим в этой статье.

Полипропиленовые с базальтовым стекловолокном

Полипропиленовые трубы, армированные базальтовым волокном – новейший тип труб четвертого поколения. При выборе такого полипропилена учитывайте, что линейное удлинение таких труб такое же, как у стеклопластиковой арматуры. Однако данный вид армирования имеет ряд существенных преимуществ:

• Высокая термическая стабильность и устойчивость к перепадам давления.
• Высокая прочность трубы.
• Такая труба имеет большее внутреннее проходное сечение и, соответственно, меньшую толщину стенки.

Неважно, какую полипропиленовую трубу вы выберете, армированную стекловолокном или базальтовую, на характеристики это никак не влияет. Отличие только в технологии изготовления. Существует множество компаний, выпускающих полипропиленовые трубы с одинаковыми характеристиками, но разным армированием.

Так какой полипропилен лучше?

Трубы без армирования алюминиевой фольгой намного проще в монтаже. Такие трубы не нуждаются в предварительной обработке перед сваркой, не продуваются и не разрушаются. Тогда возникает вопрос, почему, имея ряд существенных недостатков, этот вид армирования все же используется? На самом деле существует такое понятие, как «кислородопроницаемость». Воздух, проникший через стенки трубы, попадает в теплоноситель. Воздух в системе отопления может навредить ей, так как увеличивается вероятность коррозии. Полипропиленовые трубы, армированные сплошным слоем алюминиевой фольги, полностью не пропускают кислород. Труба, армированная перфорированным алюминием, пропускает кислород, но не в таких объемах, как труба вообще без армирования.

Сейчас в качестве кислородного барьера стали использовать трубы со слоем этиленвинилового спирта на внешней стороне трубы, препятствующим попаданию кислорода в теплоноситель. Можно сделать вывод, что скоро трубы с армированием алюминиевой фольгой просто перестанут выпускаться. Потому что есть и другие виды армирования, не имеющие таких недостатков, как этот.

Выводы:

1. Армирование необходимо для компенсации линейного удлинения при нагреве.
2. Арматура выполнена из алюминия в виде сплошной фольги снаружи трубы и внутри. Перфорированный алюминий — снаружи.
3. Труба армированная стекловолокном или базальтом заменяет алюминиевую арматуру в системах водоснабжения. Дополнительный антидиффузионный слой делает его пригодным для установки в системах отопления.

Особенности монтажа

Принцип сборки водопроводной или отопительной системы из армированных труб такой же, как и в общем случае: трубы нарезаются по размеру, снимаются фаски, трубы и фитинги для полипропиленовых труб прогреваются специальной простой паяльник, после чего они объединяются в одну точку пространства-времени. Несколько секунд — и вместо двух частей одна, абсолютно монолитная.

Однако есть отличие: полипропиленовые трубы, армированные алюминием, требуют еще одной технологической операции.
