Классификация дренажа

В зависимости от конструкции дренажа выделяют следующие его виды:

Этот вид мелиоративных сооружений предназначен для отвода подземных и стоковых вод от фундамента и цоколя зданий. К глубинному дренажу обращаются в тех случаях, когда строение возведено на участке с глинистой и суглинистой почвой или находится в низине.

Данный вид представлен системой дрен, расположенных под землей и окружающих фундамент здания или проложенных по всей территории участка. Большое значение имеет уклон дрен, так как по ним вода должна уходить самотеком в колодцы, водоемы, овраги, канализационную систему.

Этот вид дренажа подойдет для территорий, на которых дождевая или талая вода скапливается на локальных участках. В свою очередь, поверхностный дренаж можно разделить на линейный и точечный.

Линейная система – это комплекс каналов и пескоуловителей, закрытая сверху специальными решетками, не дающими мусору засорять дренажные конструкции и обеспечивающими безопасное передвижение по участку людей и транспорта.

Точечная система собирает воду под поливочными кранами, на месте мойки машин, под водостоками ливневой канализации.

Дренажные каналы и колодцы могут изготавливаться из бетона, пластика, полипропилена и других материалов. Их выбор зависит от вида дренажа, его технических характеристик и финансовых возможностей заказчика строительства. Если заказать монтаж системы водоотведения в компании «ГидроЭкспрет», стоимость дренажа будет небольшая. Наши специалисты имеют большой опыт подобных работ и сделают монтаж мелиоративных конструкций быстро и качественно.

Способы осушения участка

Дренажные системы могут отбирать воду и удалять ее с территории разными способами. Осушение участка бывает:

• горизонтальное. Для этого изготавливают систему труб и каналов, по которым вода уходит самотеком;
• вертикальное. В этом случае в водоносном грунте изготавливают колодцы, дно которого закрывает фильтрующий материал. Этот способ отвода воды используется редко, так как для эффективного осушения территории необходимо комплектовать колодцы дренажными насосами, которые нуждаются в обслуживании. К тому же стоимость таких сооружений достаточно большая;
• комбинированное. Данный способ объединяет в себе первые два. Это делает систему водоудаления высокопродуктивной и надежной.

Дренаж можно классифицировать и по тем элементам участка, который он должен защищать:

• прифундаментный;
• систематический;
• пластовый.

Прифундаментный дренаж сооружают вокруг фундамента. Он предназначен для отвода воды от строения. Систематическая конструкция участка выполняет функцию осушения всей территории. Часто ее используют на участках с инфильтрационным способом питания подземных вод. Пластовый способ мелиорации также предназначен для сбора и отвода воды с территории. Его особенность, — расположение дрен по периметру участка.

Стоимость дренажной системы будет меньше, если ее планирование и монтажом займутся профессионалы. Доверьте работы по осушению участка специалистам компании «ГидроЭксперт» и оцените преимущество сотрудничества с опытным и надежным партнером.

Где применяется поверхностная система дренажа

Поверхностный дренаж чаще всего сооружают на территории загородных участков и городских коттеджей. Актуален такой способ осушения на участках с углом наклона более 3 градусов. Талые воды и дождь, стекая с территории, смывает плодородный слой грунта и делает почву непригодной для посадки культурных растений. Вода может попасть под фундамент дома и впитаться в строительные конструкции, разрушая их снаружи и изнутри. Поэтому, если есть опасность подтопления территории, на которой возведен жилой дом или хозпостройки, обязательно нужно продумать систему дренажа.

Чтобы узнать цену монтажа дренажа, позвоните менеджерам компании «ГидроЭксперт» и вам подробно расскажут о наших тарифах.

Дренаж фундамента

Наибольшую опасность грунтовые воды и атмосферные осадки представляют фундаменту зданий. Даже если строение расположено на участке с глубоким расположением подземных вод, во время осеннего паводка или обильных осадков их уровень может резко подниматься и вода начнет просачиваться в подвал и цокольный этаж. Чтобы этого не произошло, по периметру фундамента изготавливают дренажную систему, которая отведет воду от строения.

Защита фундамента может быть организована траншейным или пристенным методом:

1. Траншейный дренаж наиболее эффективен на глинистых и суглинистых почвах. По своей конструкции он представляет собой ряд траншей, вырытых на некотором расстоянии от фундамента. Вода, собираясь в них, уходит по ним самотеком в колодец или естественную низменность. При этом слой глины, расположенный между траншеей и фундаментом, дополнительно защищает строение от воздействия влаги. Такой слой называется глиняным замком. Траншейный способ защиты фундамента достаточно эффективный. Цена за погонный метр дренажных работ подобного типа самая низкая.
2. Пристенный дренаж. Его изготовление лучше начинать на стадии возведения дома, когда фундамент еще открыт и не нужно производить земляные работы. Монтаж такого дренажа состоит из следующих этапов:

• изготовление глиняного замка. Для этого по периметру фундамента укладывают глину. Ширина слоя – не менее 50 сантиметров;
• рядом устанавливают дренажные трубы, которые засыпают водопроницаемым грунтом. Таким образом, вода будет собираться в трубах, и уходить по ним в место сбора. А слой глины не даст влаге просачиваться к фундаменту.

Важно, чтобы дренаж закладывался ниже подушки фундамента и имел уклон. Если система водоотведения сделана правильно, вода будет уходить самотеком, не задерживаясь на защищаемой территории. Поэтому перед строительством дренажа необходимо сделать расчеты угла наклона траншей и канав, а также их габаритов.

Компания «ГидроЭксперт» может взять на себя услуги по проектированию и монтажу дренажа «под ключ». Цена зависит от площади защищаемой территории, особенностей гидрогеологии участка и метода мелиорации.

Плоские трубы для дренажа

В последние годы на строительном рынке появилось много новых материалов и конструкций, предназначенных для изготовления дренажных систем различного типа. Сегодня большой популярностью пользуются плоские дренажные трубы. Их использование имеет много преимуществ, по сравнению с традиционными изделиями круглого сечения:

1. Плоскую трубу можно сворачивать в рулон. При этом получаются компактные бухты, которые можно перевозить в багажнике легкового автомобиля.
2. Высокая прочность. Плоский профиль трубы усилен специальными подпорками. Такое изделие можно устанавливать не только в траншеях и канавах, но и на открытой местности. Труба выдерживает большие механические нагрузки и может использоваться на спортплощадках, парках, площадях.
3. Любое направление монтажа. Плоскую трубу можно устанавливать в любом направлении. Она подходит для изготовления дрен сложной конфигурации с сохранением прочности и надежности конструкции.
4. Расценки на дренажные работы с использованием плоских труб немного выше монтажа систем водоудаления, изготовленного традиционным способом. Но эксплуатационные свойства таких систем гораздо выше.

Компания «ГидроЭксперт» дает гарантию на свои услуги и несет материальную ответственность за качество работы в соответствии с договорными обязательствами. Стоимость работ по устройству дренажа не изменяется после заключения двустороннего договора.

различных типов дренажных труб и когда их использовать

Почти каждый конечный продукт подрядного проекта требует доступа к воде. А когда проект связан с водой, почти всегда требуются дренажные трубы. Существует множество разновидностей труб или проводов любой формы, каждая из которых имеет свои преимущества и недостатки, в зависимости от конкретных ситуаций.

Дренажная труба — это любая труба, используемая для облегчения передачи воды из одного места в другое.Основная цель — отвод сточных вод из жилых домов, офисных зданий или промышленных зон. Правильный и эффективный сброс воды может предотвратить скопление воды, ведущее к наводнениям, структурным повреждениям, эрозии почвы и другим проблемам. По этой причине дренажные трубы можно использовать даже для работы на строительной площадке, а также для окончательного проекта.

Эти дренажные трубы различаются как по материалу, так и по назначению. Некоторые дренажные трубы используются для отвода воды с определенных участков, таких как крыши, в то время как другие используются исключительно для отвода воды под землю из-за их материала и состава.Тип дренажной трубы, которую выбирает подрядчик, часто зависит от ситуации с дренажем проекта. Выбор, основанный только на цене, обычно недостаточен из-за серьезности последствий отказа. Подрядчики будут использовать три качества для определения типа используемой дренажной трубы: прочность, размер и простота установки. Как правило, почти все новые дренажные трубы изготавливаются из пластика, чтобы быть устойчивыми к любым погодным условиям и условиям грунта.

Фото Джимми Яна

Если вы живете в доме, построенном до 1960-х годов, ваши дренажные трубы, скорее всего, металлические.Несмотря на то, что пластик был изобретен в 1907 году, он не был широко доступен и широко не использовался в строительстве до второй половины двадцатого века. Обычные металлические трубы включают оригинальный чугун, а также более мягкие и менее коррозионные медные трубы.

В то время как металл раньше был популярным в строительстве дренажных труб, он редко используется в новых установках. Единственный раз, когда металлические трубы будут использоваться для дренажных систем, — это ремонт существующих металлических труб на территории.В противном случае, если бы вы заменили трубы, вы бы заменили их пластиковыми альтернативами.

Основная причина отказа от металла связана с его высокой склонностью к ржавчине. Устойчивость к погодным условиям, особенно к экстремальным погодным условиям, — это качество, которое многие подрядчики учитывают при выборе подходящих дренажных труб. Даже без постоянно влажной погоды влага существует повсюду, особенно под землей. Влага в воздухе или на коже на самом деле достаточно, чтобы начать процесс окисления на поверхности металлических труб.Такое окисление неизбежно может привести к ржавчине, которая существенно снижает прочность труб из-за снижения их долговечности. Не помогает то, что дренажные системы создают чрезвычайно влажную среду из-за постоянного движения проточной воды.

У металлических труб всегда есть срок годности, потому что ржавчина и коррозия — это не только риски, но и неизбежность. Когда металлические трубы полностью проржавеют, они могут потрескаться, образовать зазоры или, в крайнем случае, полностью разрушиться.Простой выбор пластиковых труб устраняет весь этот риск и избавляет подрядчика от самого большого опасения подрядчика: ремонта и замены. Для владельца собственности повреждение дренажных труб может привести к десяткам тысяч, а иногда и миллионам долларов как ущерба, так и затрат на замену. Если вы можете выбрать дренажные трубы, всегда выбирайте пластик.

Ниже представлены различные дренажные трубы, разделенные по материалу и стилю.Тип трубопровода может быть адаптирован к различным пластиковым дренажным трубам и имеет собственное специфическое применение. Вот различные типы доступных дренажных труб, а также то, как и когда их лучше всего использовать.

Фото alexkich

Материал

ПВХ

Трубы из поливинилхлорида — это наиболее часто используемые трубы для любого дренажного проекта. Благодаря пластичным свойствам материала трубы из ПВХ могут быть практически любого размера. Эти типы труб отлично подходят для дренажа, когда вода и окружающая среда оказывают большое давление и вес.Это также один из немногих пластиков, которые можно перерабатывать. Итак, если вы являетесь подрядчиком в проекте, где заказчик требует более экологичного подхода, ПВХ может быть идеальной покупкой. Прочность, долговечность и устойчивость ПВХ к воде и некоторым химическим веществам делают его одним из наиболее негибких типов труб, особенно среди пластмасс.

Фото Prachum

Бетон

В то время как пластмассы являются статус-кво в дренажной отрасли, бетон зачастую может быть недорогим выбором для дренажных систем, в которых используются тяжелые или промышленные трубопроводы.Бетон, хотя и совершенно негибкий, используется в проектах и ​​ситуациях, требующих нулевых утечек. Бетонные трубы также можно использовать в качестве дополнительной внешней оболочки для дренажных труб из другого материала. В этом случае бетон будет защищать более слабую или более уязвимую трубу, действуя как ее внешняя оболочка.

Полиэтилен

Это самый гибкий из типов пластиковых труб. Простота манипулирования полиэтиленом делает установку труб такого типа невероятно простой.Если проект требует, чтобы трубопроводы и вода передавались в небольших помещениях с большим количеством поворотов, полиэтиленовые трубы, вероятно, являются оптимальным выбором.

Гладкая стенка

Для однонаправленной передачи воды с гладкой внутренней поверхностью трубы с гладкими стенками станут вашим лучшим другом. Хотя их сложнее установить, они более жесткие и прочные, чем трубы других типов.

Гофрированный одностенный

Эти гофрированные трубы обычно недорогие, гибкие и очень простые в установке.Самый большой недостаток заключается в том, что гофрированная текстура труб может сделать их уязвимыми для засорения, и для их отвода часто требуются более крутые углы, чем для обычных труб.

Гофрированный с двумя стенками

Это компромисс между гладкими стенками и одностенными гофрированными трубами. Его не так просто установить и не так гибко, как одностенные гофрированные трубы, но у него действительно гладкая внутренняя стенка. Стоимость такой сварки требует денег, так как такие трубы обычно дороже.

Фото Panaiphoto

Последние мысли

Выбор правильного типа дренажной трубы может потребовать много времени и усилий. В зависимости от материала и стиля вам может потребоваться изменить чертежи или чертежи проекта, чтобы они соответствовали условиям, или наоборот. Ваше время не должно использоваться для передачи решений и обновлений между полем и офисом. Инструмент управления строительными проектами, такой как eSUB, может объединять ваши команды с помощью облачного обмена документами, сокращая время, которое вы тратите на принятие решений, и повышая общую продуктивность проекта.

Гофрированные и перфорированные сливные трубы в Ace Hardware

Плохой дренаж во дворах и подвалах может вызвать всевозможные проблемы, от пятен и беспорядка до повышенного риска гниения и коррозии. Какой бы ни была причина, избыток воды необходимо удалить как можно быстрее и эффективнее.

Один из наиболее эффективных и экономичных способов решения проблемы — это французский водосток или система перфорированных труб, проложенных под землей для безопасного отвода воды от вашей собственности.

Есть два основных типа перфорированных труб, которые вы можете использовать для этой дренажной системы: гофрированные и жесткие пластиковые.

Гофрированные дренажные трубы

Гофрированные перфорированные трубы недороги, просты в установке и обладают многими другими преимуществами.

• Они легкие и удобные при установке.
• Гофрированные пластиковые трубы гибкие. Их не нужно укладывать идеально ровной линией, и они могут даже загибать углы.
• Низкая стоимость гофрированных дренажных трубок означает, что они идеально подходят для дренажа больших площадей.
• Их гибкость означает, что они могут справляться с естественным оседанием почвы без образования трещин.
• Они могут выдерживать большой температурный диапазон без раскалывания и растрескивания, при необходимости их можно укладывать даже над землей.

В некоторых ситуациях решение для тяжелых условий эксплуатации может быть лучшим выбором.

Пластиковые водопропускные трубы и дренажные трубы

Пластиковые водопропускные трубы изготавливаются из жесткого ПВХ, что дает им несколько дополнительных преимуществ. Поскольку они жесткие, их легче очистить с помощью электроинструмента, если они засорились.Однако их все же можно укладывать по углам с помощью гибких соединителей.

Их легче укладывать под правильным углом для дренажа под действием силы тяжести, и они могут эффективно дренировать при укладке под небольшим углом благодаря своим гладким сторонам.

Несмотря на то, что они жесткие и прочные, они намного легче и проще в обращении, чем традиционные сливные трубы из металла или глины, а также менее склонны к растрескиванию под давлением или ударами.

Они могут обрабатывать большие объемы воды, чем гофрированные трубы, и могут использоваться для канализационных трубопроводов, а также для дренажа.Пластиковые водопропускные трубы обладают высокой устойчивостью к коррозии от кислот и солей по сравнению с металлическими трубами.

Хотя жесткие пластиковые трубы стоят немного дороже, после установки они прослужат годами даже в условиях сильного потока воды.

На что обращать внимание

Во-первых, убедитесь, что отверстие трубы (внутренний диаметр трубы) достаточно широкое для ваших нужд. Например, отверстие для трубы диаметром 4 дюйма может дренировать примерно 25 галлонов в минуту при стандартном давлении 0.Уклон 5%.

Также проверьте номинальные температуры рассматриваемой трубы. Обратите особое внимание на то, чтобы убедиться, что он сертифицирован для работы при минусовых температурах, если вы испытываете такие температуры в месте установки трубы. Также проверьте сертифицированную максимальную температуру, если он будет укладываться на мелководье в более жарких местах.

Принадлежности для дренажных труб

У нас также есть аксессуары для дренажных труб, чтобы сделать установку и эксплуатацию более эффективными, в том числе:

• Гильзы для труб: Доступные отдельно или уже установленные на трубы, носки для труб помогают предотвратить засорение и сохранить трубу. содержимое течет плавно.
• Гибкие муфты: Жесткие трубы можно устанавливать вокруг поворотов с помощью гибких муфт и соединительных переходников.

Стоячая вода в вашем дворе или подвале не только неудобна, но и может быть опасна. Если вам нужен совет по использованию перфорированных труб для решения проблемы, свяжитесь с нами через Интернет, позвоните или посетите местный магазин Ace Hardware.

Пластиковые дренажные трубы — какие бывают типы и прочности?

Пластиковые дренажные трубы

Пластиковые дренажные трубы используются для перемещения воды и других жидких материалов из одного места в другое.Есть много разных типов и марок (прочности) труб. Некоторые из наиболее распространенных типов, связанных с ландшафтным дизайном под открытым небом, подробно описаны ниже. У некоторых гладкие внутренние и внешние стены, а некоторые могут быть гофрированными. У каждого типа есть цель, и для конкретного приложения следует использовать правильный тип.

Устойчивый к погодным условиям

Все типы пластиковых дренажных труб устойчивы к любым погодным условиям, за исключением самых экстремальных. Пластиковые трубы являются предпочтительными дренажными трубами из-за их универсальности и доступности.Он легкий и простой в установке. Есть несколько пластиковых дренажных труб для разных целей, и они бывают разного диаметра, чтобы вместить разное количество воды. Самый распространенный диаметр, используемый для ландшафтных проектов на открытом воздухе, — это труба диаметром 4 дюйма.

Вот основная информация о дренажных трубах в зависимости от прочности:

Гофрированная двустенная труба HDPE / N 12 — самая прочная

Изготовлен из полиэтилена высокой плотности, говоря неспециалистом, действительно прочного пластика.Трубы N-12 имеют гладкую внутреннюю стенку и гофрированную внешнюю стенку и отличаются исключительной прочностью. Эта труба по прочности эквивалентна бетонной трубе, но легче по весу, ее легче резать, а также она более экономична. Его можно использовать в нескольких приложениях, но чаще всего там, где требуется высокий рейтинг прочности. Например, коммерческий подъезд, по которому грузовики будут проезжать по участку, где труба проложена под землей. Из-за меньшего веса трубы из ПНД вызывают меньше проблем при транспортировке, и нет необходимости в тяжелом подъемном оборудовании для их перемещения, особенно если требуются трубы большего диаметра.Его можно разрезать обычной пилой для ПВХ или сабельной пилой. Цена, как правило, значительно ниже, чем у бетонных труб, особенно с учетом времени на монтаж.

SDR 35 Магистральная труба канализации

Дренажные трубы из ПВХ SDR 35 в основном используются в городских канализационных системах, но могут использоваться и для других целей. Что касается управления ливневыми водами, это чаще всего используется, когда подрядчик хочет или нуждается в более прочной трубе с гладкой внешней и внутренней стенкой по сравнению с трубой сортамента 20, упомянутым ниже. Размер труб из ПВХ SDR 35 начинается с 4 дюймов и может доходить до 3 футов в диаметре. Однако для большинства жилых помещений не требуется более 6 дюймов в диаметре. Труба SDR имеет репутацию громоздкой в ​​установке из-за соединения с резиновыми прокладками, однако этот недостаток затмевается из-за ее цены и доступности. Хотя он не такой прочный, как N12 или Schedule 40, он более чем достаточен для большинства жилых и легких коммерческих применений.

График 20 Канализационные дренажные трубы

Канализационная и дренажная труба Schedule 20 — это наиболее распространенная труба, используемая для дренажа и ливневой воды.Стенка этой трубы будет считаться легкой, но все же может выдерживать обычные нагрузки давления, которые встречаются в большинстве проектов жилых ландшафтов. Стоимость этой трубы очень разумная, еще одна причина, по которой она широко используется. Внешний диаметр труб сортамента 20 такой же, как у труб сортамента 35. Фитинги взаимозаменяемы, что увеличивает универсальность этой трубы и трубы SDR 35. Рекомендуется использовать там, где любой вид транспорта не может пересекать территорию.В этот момент может быть осуществлен переход на SDR 35, чтобы выдерживать зоны, где этот трафик может пересекаться.

График 40 Канализационные дренажные трубы

Дренажные трубы Schedule 40 широко используются во всем мире, в основном для водопровода внутри помещений, однако они также используются на открытом воздухе в различных ландшафтных проектах. Это более прочная, жесткая труба с гладкой внутренней и внешней стенкой.Когда требуется прочность, было бы более экономично использовать трубу N-12, но для некоторых проектов график 40 соответствует потребностям лучше из-за гладкой внешней стенки, которая обеспечивает более широкую адаптацию к более легким трубам, которые будут упомянуты. в этом блоге. Многие клиенты также предпочитают внешний вид гладкой белой трубы, если есть участки, где труба должна быть открыта, например, там, где водосточная труба соединяется с водопроводной системой, а труба выходит на поверхность выше уровня земли.

По прочности эта труба находится в нижней части шкалы.Однако цена является наиболее рентабельной, если нет необходимости в более прочном выборе трубы. Из-за низкой прочности стенки эта труба чрезвычайно гибкая и обычно выпускается в бухтах по 100 футов. Чаще всего эта труба используется для французского водостока, который представляет собой перфорированную версию этой трубы, но есть и другие варианты ее использования. Такие, как подпорная стенка дренаж, или по свойствам, где будет много поворотов, чтобы запустить трубу до конечного пункта дренажного или «дневного свет».Гибкость позволяет выполнять эти повороты без необходимости использования большого количества фитингов, как для всех упомянутых выше труб. Это экономит трудозатраты на установку, а также снижает затраты из-за отсутствия необходимой арматуры.

ТРУБА — ЗАКАЗЫ И ИНФОРМАЦИЯ

Телефон: (973) 347-1101
Факс: (973) 347-0064

West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836

Цифровые каталоги труб, соединителей и трубопроводной арматуры [загрузки]

Приходите посмотреть наш широкий ассортимент в нашем выставочном зале или позвоните нам по телефону (973) 347-1101 или факсу: (973) 347-0064, чтобы обсудить, как мы можем предоставить вам все ваши строительные потребности!

Каталог продукции NDS

Ставим воду на место.

• Управление ливневыми водами в жилых домах
• Коммерческое управление ливневыми водами
• Профессиональное орошение
• Управление потоками

West Chester также предлагает широкий выбор строительных материалов, чтобы сделать покупки в одном месте!

Приходите посмотреть наш широкий ассортимент в нашем выставочном зале или позвоните нам, чтобы обсудить, как мы можем предоставить вам все ваши строительные потребности!

Трубы и фитинги

Мы предлагаем широкий ассортимент труб и фитингов для различных строительных нужд. Все наши трубы высшего качества и имеют раструб на конце, что исключает необходимость в соединении. Ниже приводится текущий список предлагаемых нами труб в порядке их прочности. Если у вас есть какие-либо вопросы, позвоните нам.

• Гофрированная двустенная труба HDPE / N12 : исключительно прочная труба, сравнимая по прочности с бетонными трубами RCP. Доступны размеры от 4 до 24 дюймов на складе, другие размеры могут быть заказаны по запросу.
• Schedule 40 : Доступны размеры 1.5–6 дюймов в наличии, другие размеры могут быть заказаны по запросу.
• SDR35 : Доступны размеры 4, 6 и 8 дюймов, другие размеры могут быть специально заказаны по запросу.
• Schedule 20 (Канализационная и дренажная труба ) : только 4 и 6 дюймов
• Гибкая гофрированная труба : Доступны размеры 3, 4 и 6 дюймов на складе.
• Фитинги для многих типов труб доступны на складе до 12 дюймов или по специальному заказу.

Дренажные изделия:

West Chester также является вашим источником дренажа с широким ассортиментом доступных опций.

• Бетонные дренажные бассейны квадратной формы 12 дюймов, квадратной 18 дюймов, квадратной 24 дюйма
• Сверхмощные желоба для бетонных траншей
• Все вышеперечисленное доступно с чугунной решеткой и заглушками для труб различных размеров

• Квадрат 9 дюймов, квадрат 12 дюймов, квадратный слив 18 дюймов
• Желоба различных размеров для всех типов применений
• Драйвелл

ТРУБА — ЗАКАЗЫ И ИНФОРМАЦИЯ

Телефон: (973) 347-1101
Факс: (973) 347-0064

West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836

Цифровые каталоги труб, соединителей и трубопроводной арматуры [загрузки]

Каталог продукции NDS

Ставим воду на место.

• Управление ливневыми водами в жилых домах
• Коммерческое управление ливневыми водами
• Профессиональное орошение
• Управление потоками

Flo-Well

Кредиты LEED:

• Сделайте свой сайт зеленым
• Удерживает ливневую воду на месте
• Менее затратная установка, чем труба или бетон
• Расширяется для обработки больших объемов воды

West Chester Machinery

Штаб-квартира вашего водовоза, снегоочистителя и строительных материалов для борьбы с пылью в Северном Нью-Джерси.

West Chester Machinery — это семейное предприятие, которое отмечает более 36 лет работы в строительной отрасли.

Мы заработали отличную репутацию, предоставляя качественные продукты и превосходное обслуживание.

От наших квалифицированных услуг до знающих и дружелюбных сотрудников по продажам — вы всегда можете рассчитывать на то, что West Chester удовлетворит ваши потребности.

Трубы, фитинги и дренажные изделия NDS на складе West Chester Machinery

• Продукты и инструменты для покрытия уплотнений, а также дистрибьютор продуктов SealMaster
• Герметик для дорожного покрытия — SealMaster Coal Tar Pavement Sealer
• Добавки для герметика дорожного покрытия — Top Tuff, Fass-Dri, FSA
• Заполнители трещин — текучий герметик для трещин, наполнитель для трещин Gator Pave, Crack Master Supreme
• Инструменты и принадлежности — скребки, метлы, распылительные наконечники
• Ткань фильтра
• Оранжевый забор
• Противоил
• Стабилизирующая ткань
• Одеяло для контроля эрозии

Посетите наши производственные мощности во Фландрии, штат Нью-Джерси, и узнайте, что такое West Chester Machinery.

Гидравлические автоцистерны с пылеподавлением

Продажа, аренда, запчасти и обслуживание.

ПОДРОБНЕЕ

Снегоочистители и разбрасыватели

Продажа, запчасти и обслуживание снежного оборудования.

Снегоуборочные машины и разбрасыватели Western, Разбрасыватели для покупателей и детали для снегоочистителей Arctic.

ПОДРОБНЕЕ

Строительные материалы

Дренажные трубы и фитинги, уплотнительное покрытие, герметик для тротуаров, заполнители трещин, инструменты и аксессуары, фильтровальная ткань, оранжевый забор, противоиловый забор и стабилизирующая ткань.

ПОДРОБНЕЕ

Полное руководство по канализационным трубам

Мало кто из домовладельцев решает выкопать свой двор, чтобы посмотреть на канализационную трубу.Оценка трубы никогда не бывает выборным мероприятием; это обычно вынуждают, когда туалеты отказываются смывать, а сточные воды поднимаются вверх, а не спускаются вниз.

Выкопать и заменить канализационную трубу — это ужасное занятие, которое разрушает ландшафт, стоит кучу денег и не дает ничего, кроме как позволить вам вернуться к обычной жизни. Понимание того, какая у вас канализационная труба, поможет немного уменьшить боль, поскольку вы будете знать, можете ли вы продолжить с той же трубой или переключиться на другую трубу.Часто тип канализационной трубы, проходящей через ваш двор, соответствует возрасту вашего дома.

Старые дома

В более старых зданиях, построенных до 1950-х годов, вы можете найти глиняную трубу, чугунную трубу или волокнистую трубу под названием Orangeburg. Глина и чугун являются более старыми типами канализационных трубопроводов и могут оставаться в земле до тех пор, пока они перемещают отходы без утечек. Канализационную трубу Orangeburg стоит заменить, если у вас есть почва, , даже если , Orangeburg, кажется, в хорошей форме.

Даже в старых домах могут быть новые пластиковые канализационные трубы. С годами канализационные системы приходят в негодность. Когда происходит замена, обычно это происходит с пластиковой трубой. Если вы опасаетесь состояния вашей канализационной трубы, вы всегда можете заказать неинвазивный видеосмотр трубы.

Новые дома

Дома, построенные с 1970-х годов, как правило, имеют пластиковые канализационные трубы. В некоторых редких случаях вы можете найти старые чугунные или глиняные канализационные трубы в новом доме.В новом доме (и даже в некоторых отремонтированных домах) новая труба часто устанавливается внутри самой ограды дома и выходит во двор на несколько футов. На территории двора старая канализационная труба снова запустится и продолжится вплоть до городской канализационной магистрали.

В большинстве новых канализационных сетей вас могут направить в сторону трубы из ПВХ или АБС-пластика по глине или чугуну. Хотя с пластиковой трубой, несомненно, легче работать, у глины и железа есть сильные стороны, такие как более длительный срок службы и прочность (для железа).

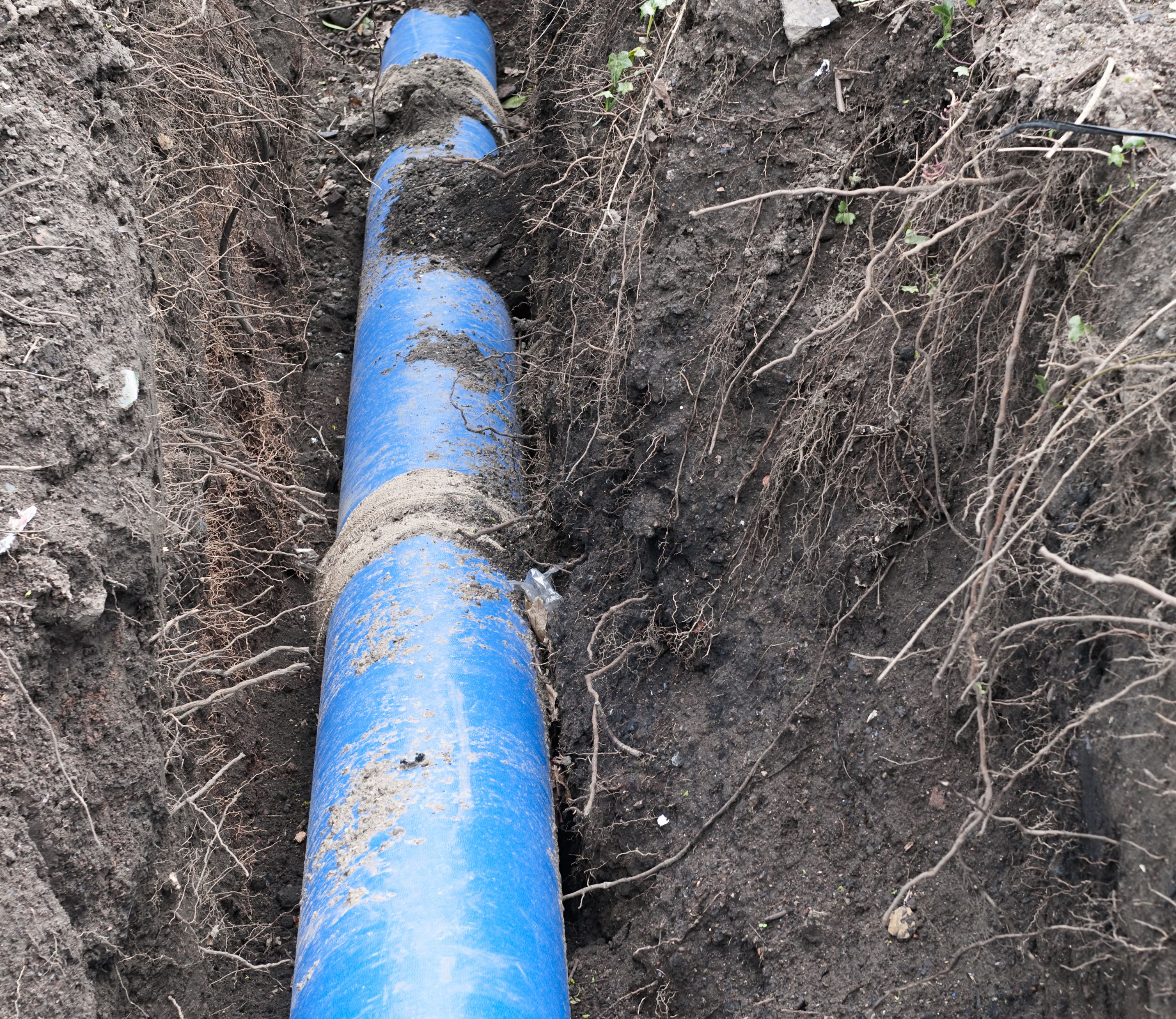

Пластик: ПВХ и АБС

Пластиковые канализационные трубы для подземных установок доступны как из АБС, так и из ПВХ. Оба типа труб имеют гладкую внутреннюю поверхность, что обеспечивает отличную пропускную способность твердых отходов. Гладкая внешняя поверхность также помогает противостоять закреплению корней.

Пластиковые канализационные трубы обычно выбирают домашние мастера, поскольку они легкие, легко режутся, недороги и доступны во всех домашних центрах. В качестве дополнительного преимущества пластиковая труба может быть связана с чугунной или глиняной трубой.

Чугун

Чугунная канализационная труба, как и глиняная труба, ассоциируется со старыми домами, но все еще устанавливается сегодня. Одна из лучших черт чугунных труб — это то, что они невероятно прочные. Канализационная труба диаметром четыре дюйма может выдерживать давление более двух тонн на погонный фут. Напротив, трубы из глины, АБС и ПВХ подвержены поломке.

Чугунная канализационная труба тяжелая, и ее сложно разрезать своими руками. Чтобы разрезать чугунную трубу в земле, вам понадобится труборез для грунта — специальный инструмент, который можно арендовать в хозяйственных домах за небольшую плату.

Чугунная труба негорючая. Это не проблема для подземных установок; но если вы решите продолжить чугун в доме, вы можете чувствовать себя в безопасности, зная, что чугунная труба не плавится в огне.

Глина

Канализационная труба из керамической глины все еще проложена сегодня, хотя, как домовладелец, который делает это своими руками, вы, вероятно, не захотите выбирать ее для замены своей канализационной линии. Глиняная труба тяжелая, и ее сложно разрезать.Часто ваш выбор канализационной трубы продиктован тем, что есть в вашем магазине товаров для дома, и ни один из крупных розничных продавцов не имеет глиняных труб.

Хотя глиняная труба может показаться устаревшей, это жизнеспособная форма канализационной трубы. Большим преимуществом глиняной трубы перед пластиковой является то, что она инертна, что делает ее очень устойчивой к химическому разложению. Поскольку глиняная канализационная труба имеет пористую поверхность, она притягивает корни деревьев. Корни, которые упираются в глиняную трубу, могут в конечном итоге привести к ее растрескиванию.

Оранжбург

Безупречная, нетронутая канализационная труба Orangeburg — это не то, что вы часто видите. Как правило, вы обнаруживаете, что канализационная труба Orangeburg находится в разрушенном состоянии после того, как вы выкопаете неисправную канализационную линию.

Волокнистая труба Orangeburg была изготовлена ​​из древесных волокон, связанных специальным водостойким клеем, а затем пропитана сжиженным каменноугольным пеком. Оранжбург нравился многим водопроводчикам того времени, потому что он был легким в переноске и легко разрезался с помощью обычной пилы по дереву.

Волоконная труба, которая была правильно уложена в песок и мелкий гравий для снижения напряжения, прослужит дольше, чем плохо подготовленные установки. Срок жизни большинства Оранжбургов не превышает 50 лет.

Дренажная трубка — превосходные характеристики для дренажных изделий

PREPARE

ПРЕДЛАГАЕМЫЕ ПРОДУКТЫ
Система маркировки лекарств PALTM
Шприцы Medallion®
Безопасный скальпель Futura®
Резервуар для отходов BackStop + TM с временным держателем для острых предметов
Пакеты для отходов Merit Disposal DepotTM

Merit Medical предлагает полную линейку продуктов, предназначенных для обеспечения безопасности врачей и пациентов.ЗАЩИТНЫЕ скальпели и временные держатели для острых предметов SECURE помогают защитить врачей от случайных травм острыми предметами. Закрытые контейнеры предотвращают разливы опасных веществ и обеспечивают удобную и БЕЗОПАСНУЮ утилизацию отходов. Множество вариантов цвета и маркировка, устойчивая к смазыванию шприцев и контейнеров, помогают достичь целей безопасности, предотвращая ошибки при приеме лекарств.

ДОСТУП

ПРЕДНАЗНАЧЕННЫЙ ПРОДУКТ
Набор для несосудистого мини-доступа MAK-NVTM Merit Medical поможет вам добиться БЫСТРОГО и эффективного доступа с помощью системы интродьюсера, разработанной с рентгеноконтрастным маркером для ТОЧНОГО расположения наконечника интродьюсера.Он имеет иглу с усиленным эхом для более ТОЧНОЙ установки с ультразвуковым контролем.

СЛИВ

ПРЕДЛАГАЕМЫЕ ПРОДУКТЫ
Дренажный катетер ReSolve® с блокировкой желчных путей
Дренажный катетер ReSolve® без блокировки
ReSolve®

Для универсальных и желчных дренажных катетеров ReSolve фиксирующие, неблокируемые и дренажные желчные катетеры помогают LESSEN TRAUMA и способствуют более точному размещению. Наконечник фиксирующего катетера и катетера для дренажа желчевыводящих путей расположены на внутренней стороне изгиба пигтейла, чтобы предотвратить раздражение окружающих тканей. Стержни катетеров имеют маркеры позиционирования по глубине для облегчения ТОЧНОЙ установки и служат ориентиром для правильного ПОЗИЦИОНИРОВАНИЯ.

ПРЕДЛАГАЕМЫЕ ПРОДУКТЫ
Набор для торакоцентеза и парацентеза
Катетер One-StepTM Centesis

Клапанный One-StepTM был разработан для безопасного и контролируемого введения, чтобы сократить время процедуры парацентеза и торакоцентеза. Самозакрывающийся клапан снижает риск пневмоторакса и утечки жидкости. Игла SHARP, плавный переход и заостренный кончик помогают УМЕНЬШИТЬ сопротивление и дискомфорт пациента, а игла с усиленным эхолотом обеспечивает более точное размещение.Большие дренажные отверстия и конструкция наконечника пигтейла
обеспечивают максимальный дренаж.

БЕЗОПАСНЫЙ

ПРЕДЛАГАЕМЫЕ ПРОДУКТЫ
Устройство фиксации StayFIX®
Устройство фиксации катетера Revolution TM

Дренажные процедуры требуют БЕЗОПАСНОЙ и НАДЕЖНОЙ фиксации катетера. Наши фиксирующие устройства удерживают катетеры на месте без использования игл
, что снижает риск случайных травм острыми предметами для врачей. Это УДОБНЫЙ вариант для пациентов. Прозрачная крышка Revolution обеспечивает защиту во время принятия душа.

СОДЕРЖИТ

Merit имеют ЛЕГКОЧИТАТЕЛЬНУЮ маркировку для определения объема жидкости, поворотный клапан для облегчения удаления жидкости и внутренний клапан ANTI-REFLUX. Доступен с трубкой РЕГУЛИРУЕМОЙ длины и набедренным ремнем марки VELCRO® для самых разных пациентов.

ИНТЕГРИРОВАТЬ

Merit Medical может помочь вам ОПТИМИЗИРОВАТЬ экономику быстрого, эффективного и безопасного оказания клинической помощи, предлагая ИНТЕГРИРОВАННЫЕ пакеты процедур, разработанные вами, с вашими предпочтительными продуктами, расположенными в нужном порядке.

Водные пути — определение грунтовых и дренажных труб — CIBSE Journal

Требования к дренажным трубам влияют на технические характеристики материалов Кредит: iStock. com/Mucella

Это обычная черта спецификаторов — придерживаться того, что они знают. Столкнувшись с проблемой балансирования все более жестких целевых показателей эффективности с постоянно сокращающимися бюджетами проекта, некоторые системы в здании неизбежно будут повторно упаковываться снова и снова в соответствии с новыми спецификациями проекта, потому что они работают по правильной цене, не влияя на эффективность.Но что, если есть лучшее решение? Что, если эта инерция препятствует достижению экономии затрат, эффективности установки или повышения производительности?

Одним из таких примеров является система дренажа почвы и отходов — несомненно, критическая часть любого здания, отказ которой может быть дорогостоящим, разрушительным и неприятным для владельцев собственности, операторов и пользователей. Однако, несмотря на постоянные инновации и разработку материалов, многие спецификации будут придерживаться тех, которые они использовали в предыдущем проекте.

Каждый материал имеет свои преимущества и недостатки, особенно если рассматривать его для конкретного применения. Однако прежде чем я рассмотрю достоинства четырех труб более подробно, важно рассмотреть требования к дренажным трубам и то, как это повлияет на технические характеристики.

Характеристики эффективного дренажа

Очевидные соображения, такие как срок службы трубы, включают как затраты на материалы, так и затраты на установку. Гибкость установки, акустические характеристики — насколько хорошо труба может гасить шум промывочной воды или отходов при их прохождении — а также соединения и фитинги также важны.В зависимости от выбора материала трубы могут быть соединены с помощью механических зажимов, нажимных фитингов, сварки растворителем, стыковой сварки или электромуфтовой сварки.

Мы также должны учитывать гладкость внутреннего отверстия трубы и гидрофобность внутренней трубы — насколько хорошо она отталкивает воду и, таким образом, предотвращает засорение. Для металлических труб мы должны учитывать подверженность коррозии, в том числе необходимость покрытия.

После того, как материал согласован, необходимо придерживаться индивидуальных стандартов на продукцию, и изделия должны устанавливаться в соответствии с BS EN12056-2 и Строительными нормами, часть H.

Давайте рассмотрим более подробно четыре варианта материалов для систем дренажа почвы и сточных вод: чугун и полиэтилен высокой плотности (HDPE), обычно используемые для проектов с более высокими техническими характеристиками, затем поливинилхлорид (ПВХ) и улучшенный полипропиленовый композит, предлагающий более дешевую альтернативу .

Удостоверения чугунные

Стыковая сварка труб из ПНД с использованием горячей плиты

Чугун — сплав железа и углерода — обеспечивает хорошие акустические характеристики, но его покупка и установка дороже по сравнению с пластиковыми альтернативами.

Как материал на основе железа, он также подвержен коррозии; современные чугунные трубы имеют более совершенное покрытие, но многие старые здания неизбежно сталкиваются с проблемами коррозии после 40 или 50 лет эксплуатации их исходных дренажных систем.

Наиболее важно то, что чугунные трубы более склонны к образованию отложений, чем пластиковые трубы из-за шероховатости внутреннего диаметра трубы. Новая чугунная труба обычно имеет значение шероховатости — относительную шероховатость трубы по отношению к размеру ее диаметра — 0.26 мм, по сравнению с 0,0015 мм или ниже для пластиковых альтернатив.

Через десятилетия постоянного использования эта шероховатость поверхности постепенно ухудшается, и отложения начинают налипать на точечную коррозию в отверстии трубы. Даже при регулярной очистке и техническом обслуживании это может привести к серьезным засорам и засорению чугуном, что в конечном итоге приведет к утечкам, если их не обработать.

Переход к HDPE

Предлагая жизнеспособную альтернативу чугуну, HDPE становится все более популярным материалом для дренажных труб и фитингов в коммерческих зданиях. Он сочетает в себе легкость, гибкость и преимущества монтажа пластиковых труб с прочными и долговечными свойствами, необходимыми для коммерческого применения.

Хотя HDPE не является самым дешевым материалом, первоначальные вложения часто могут быть перевешены снижением затрат на техническое обслуживание и увеличенным жизненным циклом системы, не говоря уже о душевном спокойствии, которое дает прочное и надежное сварное решение.

имеют гладкое отверстие, которое сохраняется в течение всего срока службы, помогая отталкивать любые отходы, которые могут попасть внутрь, и они достаточно гидрофобны.Внутреннюю часть трубы из полиэтилена высокой плотности часто можно тщательно очистить, просто спустив воду в унитазе или запустив кран.

Это также химически инертный материал, нечувствительный к высоким температурам воды. Он способен выдерживать горячую воду до 90 ° C и даже кипящую воду, в отличие от ПВХ, верхний предел которого составляет 75 ° C. Это особенно важно в таких приложениях, как больницы, из-за характера отходов, сбрасываемых через дренажную систему.

ПВХ — старый фаворит

Чугунные трубопроводы с коррозией

В настоящее время около 75% канализационных труб и фитингов, продаваемых в Великобритании, изготавливаются из ПВХ, который имеет легкий вес, невероятно экономичен и легко крепится к стенам.Как и любая пластиковая труба, у нее гладкое отверстие, поэтому вероятность ее засорения из-за накопления отложений меньше, чем у чугуна.

В отличие от чугуна, ПВХ не обладает высокими акустическими характеристиками, поэтому часто требуется изоляция, что увеличивает время и затраты.

ПВХ также является относительно хрупким материалом, особенно в холодную погоду. Нередко в коммерческих целях водостоки из ПВХ устанавливаются только для того, чтобы впоследствии их повредили последующие подрядчики. Это может увеличить непредвиденную стоимость проекта.

Усиленный полипропиленовый композит

Четвертый вариант относительно новый для рынка Великобритании. Улучшенный полипропиленовый композит — это проверенный материал, который много лет использовался на континенте и теперь, наконец, приносит пользу британским специалистам по спецификациям, инженерам и установщикам.

Обладая высокими акустическими характеристиками из-за своей улучшенной структуры, этот материал более прочный, чем ПВХ, поэтому не становится хрупким при низких температурах и снижает потребность в двойной подгонке в случае повреждения другими профессионалами.

Что особенно важно, он сопоставим по цене с трубами и фитингами из ПВХ, что делает их конкурентоспособным выбором для акустически чувствительных приложений. Усовершенствованный полипропилен может дать возможность обеспечить общую экономию затрат по проекту — по сравнению с изолированным ПВХ — за счет уменьшения или устранения необходимости отставания в некоторых проектах.

Помимо монтажных и эксплуатационных качеств каждого материала, при устранении засоров важно также учитывать хрупкость труб.Например, новые чугунные трубы будут способны выдерживать водоструйную очистку под высоким давлением и любое разумное использование инструментов внутри трубы, но мы видели много примеров, когда стенка трубы имела трещины или фитинги выдувались из стареющего чугуна. системы в результате неаккуратного обслуживания разблокировки. Пластиковые трубы, такие как HDPE, PP или PVC, не подвержены коррозии с течением времени, и со сварными фитингами нет причин, по которым они должны подвергаться опасности промывкой под давлением — хотя трубы из ПВХ останутся хрупкими, особенно в холодную погоду.

В конечном итоге выбор материала будет зависеть от ряда факторов, но нельзя исключать новые материалы из-за инерции. Продукты продолжают развиваться, и — учитывая уроки европейского рынка, — можно добиться повышения эффективности и усовершенствования.

■ Джонатан Бриафилд — старший менеджер по продукции Geberit

Основные сведения о системе канализационных труб

Назначение системы канализации — отвод сточных вод, сбрасываемых из сантехнической арматуры и другого оборудования, в утвержденный пункт утилизации. В этой статье я рассмотрю некоторую информацию о системах дренажных труб, включая определения, гравитационный поток в установках дренажных труб (DFU), а также наклон и размеры горизонтальных труб.

Система канализации обычно состоит из: горизонтальных ответвлений; вертикальные стеки; строительный сток внутри здания и 30 дюймов снаружи по IPC или 60 дюймов по CPC; и строительная канализация от строительной канализации до места утилизации.

Труба — это основная вертикальная труба, по которой отводятся сточные воды из туалетов и писсуаров (почвенная труба) или другие водные отходы от оборудования и несанитарных приспособлений (сточная труба).

История расчета размеров дренажа

Доктору Рою Хантеру из Национального бюро стандартов приписывают разработку метода определения размеров для дренажных систем, который был первоначально предложен в 1923 году. Для каждого приспособления были разработаны две кривые для определения характеристик приспособления. Его отчет 1940 года «Строительные материалы и конструкции», в котором представлена ​​знаменитая кривая Хантера, можно найти здесь: http://fire.nist.gov/bfrlpubs//build40/PDF/b40002.pdf.

Основная кривая, обсуждаемая в отчете, — это кривая Q / t.Другая обсуждаемая кривая — это кривая T / t, которая оценивает вероятность одновременного использования.

Унитазы с смывным клапаном (FV) и смывным баком (FT) будут иметь такое же влияние на систему бытовых сточных вод, в отличие от разницы, которую они показывают на стороне водоснабжения. Это связано с тем, что у FT вода хранится в резервуаре, а FV должен выпускать такое же количество воды через большую подающую трубу. Кроме того, арматура с низким расходом имеет такой же или подобный пиковый расход, но в течение немного меньшего времени, чем арматура с большим объемом смыва.

Две кривые показывают значение DFU. Мы присваиваем светильникам значения DFU, чтобы представить их нагрузочное воздействие на водопроводную систему. Каждому прибору присваивается значение DFU. Это значение используется для определения размера дренажной системы. Арматура — это мера потенциального потока, и размер трубы все еще зависит от вероятности. Значения единиц арматуры были разработаны для применения в сочетании с вероятностью одновременного использования приспособлений для установления максимально допустимых нагрузок на дренаж, выраженных в единицах арматуры, а не в галлонах в минуту дренажного потока.

DFU не обязательно приравнивается к определенной скорости потока, но в основном основывается на количестве потока, которое можно было бы ожидать от туалета. Это привело к присвоению значения единицы крепления, чтобы представить степень, в которой приспособление нагружает систему при использовании с максимальным предполагаемым расходом и частотой.
Для устройств, которые обеспечивают непрерывный или полунепрерывный поток в дренажную систему, таких как отстойники, эжекторы и оборудование для кондиционирования воздуха, для каждого галлона в минуту (л / с) потока может быть назначено значение 2 штуки.

Мы проектируем наши системы канализации и сточных вод таким образом, чтобы они работали наполовину. Конечно, труба «заполнена» на 100 процентов, но для обеспечения движения воздуха в системе требуется половина. Наполовину полный поток также предотвращает реверсирование потока в дренажах, которое может подтолкнуть сток вверх в отводной трубопровод и, возможно, вызвать затопление дренажей или арматуры или, по крайней мере, потерю уплотнения сифона. Размер трубопровода рассчитывается исходя из максимального расхода DFU, но наполовину полный поток будет происходить редко, если вообще произойдет.При условии, что мы спроектировали его правильно, и он установлен, обслуживается и используется правильно и по назначению.

Шаг или наклон

Каналы должны быть расположены так, чтобы поддерживать скорость 2 фута в секунду или больше. Минимальная скорость предназначена для удержания твердых частиц во взвешенном состоянии. Минимальный шаг составляет ¼ дюйма на фут (2 процента) для водостоков размером 1–1 ½ дюйма и 2 дюйма и 1/8 дюйма на фут (1 процент) для более крупных водостоков. Некоторые коды различаются и требуют ¼ дюйма на фут для 3 дюймов и меньше.

Шаг любой горизонтальной линии должен быть одинаковым. В системе трубопроводов нет максимального шага. Самый крайний шаг — вертикальный. Мы называем это стеком.

Калибровка

Мы используем DFU. Обычно, но иногда необходимо использовать значения GPM. Подсчитайте DFU. Значения арматуры можно найти в кодовых книгах, как и в случае арматуры водоснабжения. Убедитесь, что вы используете правильный код и правильную версию.Это не всегда последняя версия, но она зависит от уполномоченного органа (AHJ). Нам не нужно переводить эти единицы в галлоны в минуту для расчета основных размеров сливного трубопровода.

Теперь мы обратимся к диаграммам, которые показывают максимальное количество DFU, которые могут быть подключены к трубопроводу данного размера. Обратите внимание на эти четыре случая адресации различных конфигураций системы:

• Крепеж любой горизонтальный отвод
• Одна стопка из трех этажей или меньше
• Более трех этажей в высоту: всего для стека
• Более трех этажей в высоту: всего на интервале одного этажа или ответвления

При подборе размеров горизонтального ответвления определите количество крепежных элементов.Определите размер дренажа приспособления в зависимости от размера сифона. Установите минимальный размер трубы.

Поток в стеке занимает только 7/24 площади стека. Нет тугой спирали потока. Это сохраняет канал потока открытым. Таблицы размеров основаны на этом максимальном потоке. Помните, что и Доусон, и Хантер в ходе полностью независимых исследований пришли к выводу, что пробки воды с сопровождающими их резкими колебаниями давления не возникали до тех пор, пока вода не наполнилась на ¼ до 1/3. Большинство кодов моделей основывают свои таблицы загрузки стека на значении r = или 7⁄24.

Размер соединения от ветви к стеку должен быть таким, чтобы предотвратить резервное копирование потока. Филиал не может превышать вместимость стека на данном этаже. У ответвлений есть особые ограничения по размеру, чтобы избежать прерывания потока.

Интервал ответвлений

Интервал ответвлений — это расстояние вдоль штабеля почвы или отходов, соответствующее высоте этажа, но не менее 8 футов, в пределах горизонтальных ответвлений от одного этажа или этажа здания, соединенных со штабелем.

При выборе размера стека для трех интервалов ответвлений сначала определите количество устройств, выгружаемых в стек. Стек должен быть такого же размера, как и наибольшая соединительная ветвь. Затем определите количество устройств, выгружаемых в стек. Определите количество устройств, выгружаемых в каждый интервал ответвления. Стек должен быть такого же размера, как и наибольшая соединительная ветвь.

В то время как мы можем иметь до 160 DFU на 4-дюймовом ответвлении, нам разрешается только 90 DFU в одном интервале ответвлений на 4-дюймовом стеке более трех этажей.Это означает, что нам придется увеличить размер стека до 6 дюймов, если у нас будет более 90 DFU на ответвлениях в пределах любого интервала ответвлений. Будьте осторожны, потому что это может подкрасться к вам, и у вас может быть небольшая стопка. Обратите внимание, что «Строительная канализация» или «Строительный сток» имеют несколько разные номера.

Когда лист воды, стекающий вниз по штабелю, достигает изгиба в основании стопки, он поворачивается примерно под прямым углом в канализацию здания. Поток входит в горизонтальный дренаж с относительно высокой скоростью по сравнению со скоростью потока в горизонтальном дренаже при однородных условиях потока.Скорость воды, протекающей по стоку здания и канализации, медленно уменьшается, а затем резко увеличивается по мере увеличения глубины потока и полностью заполняет поперечное сечение слива.
