Тв антенна для дачи своими руками: Антенна для дачи своими руками

Содержание

Как сделать антенну своими руками. Телевизионная антенна своими руками

В магазине сегодня большой выбор всевозможных антенн для телевизора, и всегда есть возможность купить то, что нужно. Но бывают случаи, когда антенна требуется очень срочно, например, после грозы или на даче, а до магазина нужно еще дойти. Тогда на помощь придут мастеровитые руки, смекалка и немного исходного материала.

Из пивных банок

Это самая популярная телевизионная антенна, которую делают своими руками умельцы. Секрет ее популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике. Да и в квартире, где прием на магазинную антенну не всегда идеален. Мастера говорят, что на то, чтобы сделать такую антенну самому, потребуется всего 10 минут времени, а принимает она намного больше каналов, нежели стационарная.

Для создания приемника из пустых жестяных банок вам понадобиться:

  • кабель для антенны;
  • пару жестяных банок из-под пивных или иных слабоалкогольных напитков;
  • саморезы – 2 шт;
  • штекер;
  • изоляционная или липкая лента;
  • отвертка;
  • палка.

Инструкция, как сделать антенну ТВ самостоятельно:

  1. Примотать изоляционной лентой банки к палке, придерживаясь расстояния друг от друга около 7 см, хотя подбирать длину нужно экспериментально. Если у банки остались кольца для открытия, то можно кабель закрепить саморезами к ним.
  2. Вкрутить в пивную тару саморезы, зачистить оба конца антенного кабеля и прикрутить к шурупам.
  3. Привязать кабель к палке при помощи скотча, это необходимо для стойкости приемника.
  4. Вместо деревянной палки можно использовать вешалку, тогда удобней будет вешать для настройки.
  5. Чтобы антенна не потеряла свои рабочие свойства из-за влияния непогоды, банки необходимо закрыть большой бутылкой из пластика, двух-трех литровой, у которой отрезаны дно и горловина. В центре бутылки необходимо просверлить дырку, через которую протянуть кабель, после подключения необходимо это место ошпарить кипятком. Тогда пластик от высокой температуры поменяет свою форму и сделает отверстие герметично закрытым.

Антенна из-под пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно конструкцию усовершенствовать и сделать антенну из нескольких секций из пивной тары.

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну своими руками все же хочется, нужно попробовать смастерить самую простую ее конструкцию. Для этого необходимо выполнить такие манипуляции:

  1. Чтобы сделать простейшую антенну своими руками, нужно подсоединить антенный вход на тв с любым контуром из металла, предварительно изолированным.
  2. Контур нужно установить на подставку из пластика или дерева, и поставить на сам телевизор или балкон.
  3. Соединять телевизор с антенной нужно при помощи штекера и кабеля, у которого необходимо срезать изоляцию около 5 см в длину.
  4. Открывшуюся обмотку нужно разделять пополам и отогнуть.
  5. Внутреннюю обмотку также аккуратно обрезать на эту же длину и оголить жилу кабеля.
  6. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
  7. Другой край кабеля закрепить на контуре, перед тем его аналогично зачистить, сделать кольцо из жилы и закрепить.
  8. Места соединения нужно обмотать изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне, нужно использовать электронные усилители сигнала.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.

  1. Купить усилитель сигнала, который подключается непосредственно к антенне, обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
  2. Чтобы прием был качественный, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника. В качестве экрана можно использовать металлическую сетку от забора.
  3. Площадь приема нужно по возможности увеличить, для этого к экрану можно присоединить металлические прутья, обращая внимание, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
  4. В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.
  5. Такого типа антенны в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Антенна с минимумом материалов

Существует два совершенно элементарных метода, как сделать антенну для телевизора в домашних условиях:

  1. Вам понадобиться самая простая проволока, но из алюминия брать не нужно, так как она подвержена очень быстрому окислению. Для этих целей замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «словить» около пяти каналов.
  2. Второй вариант будет доступен только людям, у которых имеется балкон. В этом случае нужно взять такую же проволоку, только длиннее, чтобы она соединяла телевизор и зону балкона. Проволоку зачистить с обеих сторон, и один конец подключить к телевизору в гнезде кабельном, а второй примотать к натянутым струнам, на которые вешают белье. Этот метод не только поможет добавить количество каналов, но еще и сделает качество изображения на порядок выше.

Спутниковая антенна

Своими руками можно сделать не только простые антенны для телевизора, но даже и спутниковые. Особенно это актуально для тех, кто живет вдали от больших городов, и купить в магазине параболический приемник не может. Хорошо, если телевышка находится на расстоянии 35 км от здания, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.

Необходимые материалы:

  • ненужный зонт;
  • фольга;
  • кабель для антенны, желательно из меди;
  • пивная пустая банка;
  • усилитель сигнала с блоком питания.

Ход работ:

  1. Сделать обмерку антенной решетки: измерить у зонта длину между спицами, учесть высоту нужного сегмента и угол, под которым крепятся спицы.
  2. Перенести все расчеты на фольгу и вырезать детали, чтобы они подходили к треугольному сектору зонта.
  3. Пришить детали из фольги капроновыми нитками к ткани зонта, в итоге вся его внутренняя часть должна быть покрыта фольгой.
  4. В фокусе антенной решетки нужно установить приемник сигнала. Усилитель можно как купить в магазине, так и смастерить самому. Делается таким образом: снять из кабеля 4 см наружной обмотки, подрезать экран, который защищает от помех и оставить жилу, она и будет передавать сигнал.
  5. Вырезать овал из пивной банки, в центре овала сделать дырку, продеть в нее жилу и припаять контакт.
  6. Место соединения залепить пластилином, так не будет в этом месте металл ржаветь и окисляться.
  7. К ручке зонтика прикрепить приемник при помощи скотча, кабели примотать с 10 см припуском, таким образом, можно будет регулировать конструкцию.
    Очень важно сделать так, чтобы приемник не прикасался к металлу на ручке зонтика, иначе могут появляться помехи. В месте соприкосновения нужно прилепить пластилин или прочий изоляционный материал.
  8. Блок питания нужно поместить рядом с телевизором, потому что питание усилителя происходит через кабель.
  9. Закрепить антенну, направив ее на телевизионную вышку и настроить каналы, поворачивая ее в разные стороны.

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать е своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.


Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

  • изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
  • направлена строго по оси электромагнитной волны, идущей от передающего центра;
  • сориентирована по виду поляризации;
  • защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в горизонтальной поляризации.

Как сделать антенну для цифрового ТВ своими руками

Антенну для цифрового телевидения DVB-T2 можно собрать своими руками. Вот основные способы изготовления телеантенны из подручных материалов.

Что понадобится для сборки цифровой антенны

Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:

  • кусачки, пассатижи, плоскогубцы;
  • изоленту, скотч, клей;
  • герметик с пластиковым стержнем;
  • рулетку;
  • желательно вооружиться паяльником с припоем.

С помощью всего этого можно сделать DVB- T2 антенну своими руками . Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.

Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.
V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

Телевизионная антенна типа «восьмёрка»

Создание антенны-восьмёрки для цифрового ТВ начинается с подготовки материала. Подробно рассмотрим, что именно потребуется для сборки такого устройства. Важным этапом изготовления антенны своими руками считается создание чертежа. Покажем, как рассчитать важные показатели, чтобы избежать сложностей в процессе установки.

Особенности конструкции

В интернете есть масса различных вариантов по созданию антенного устройства. Преимущественно пользователям предлагается уголковая конструкция, сделать которую можно нескольких вариантов. используя медные или алюминиевые трубки. Подобная антенна обеспечивает качественный приём, но исключительно на открытой местности в непосредственной близости к телевышке. Поэтому для дачи подойдёт конструкция «восьмёрки», изготовленная из проволоки или кабеля.

Если говорить о недостатках «восьмёрки», то он всего лишь один – плохой приём в условиях густой застройки. Преимуществ куда больше: простота в изготовлении, доступность материалов, отличный приём в отдалённых зонах. Несмотря на название, телеантенна в большей степени визуально напоминает два соединённых ромба.
Сделать антенну можно из антенного кабеля. Вам понадобится штекер, соответствующий антенному разъёму телевизора. Без должной фиксации приёмного устройства добиться качественной трансляции не получится. Поэтому используйте подручные материалы и средства для создания надёжного кронштейна.

Решили делать «восьмёрку» из кабеля? Подберите модель с оптимальным сопротивлением – от 50 до 75 Ом. Отдельное внимание следует уделить изоляции, если в планах наружное расположение антенны. Определите специфику фиксации конструкции, отталкиваясь от особенностей её расположения. Например, если вы живёте в многоэтажном доме, то самодельную антенну можно закрепить на шторах, используя самые обыкновенные булавки. Разумеется, они должны быть крупного размера.
Для установки телеантенны на крыше необходим качественный кронштейн. Сделать его можно, используя паяльник, напильник и надфиль. Со спиральной конструкцией всё более-менее понятно. Двойной квадрат – ещё одна альтернатива. Изготовить антенное устройство этого типа можно из трубок. Подойдут как алюминиевые, так и медные, латунные. В некоторых ситуациях используется толстая проволока. Подбирайте материал согласно количеству каналов и диапазона.
Первый квадрат всегда меньше второго. Он выполняет функции вибратора. Наибольшая часть конструкции – рефлектор. Соединить рамки необходимо стрелами. С целью увеличить коэффициент усиления сигнала достаточно сделать больше рамок. Например, сделайте «восьмёрку» из трёх квадратов или ромбов.

Материал для сборки

Самостоятельно сделать антенное устройство вполне реально. Чтобы выполнить всё правильно, придерживайтесь экспертных рекомендаций и инструкций. Основа конструкции создаётся из медной или алюминиевой проволоки, диаметр допускается от 2 до 5 мм. Примерно за 60 минут можно сделать телеантенну и приступить к установке. При желании пользователи смогут использовать альтернативные материалы для изготовления «восьмёрки»:

  • трубки;
  • уголки;
  • кабель;
  • полосы.

Конечно, нельзя забывать о важности оборудования. С помощью инструмента удастся выгнуть рамки оптимальной формы. Закрепите проволоку в тисках, а потом согните материал с помощью молотка. Оптимальный материал для создания мачты – древесина. Начинаться мачта должна где-то от 1,5 метра от уровня рамок.

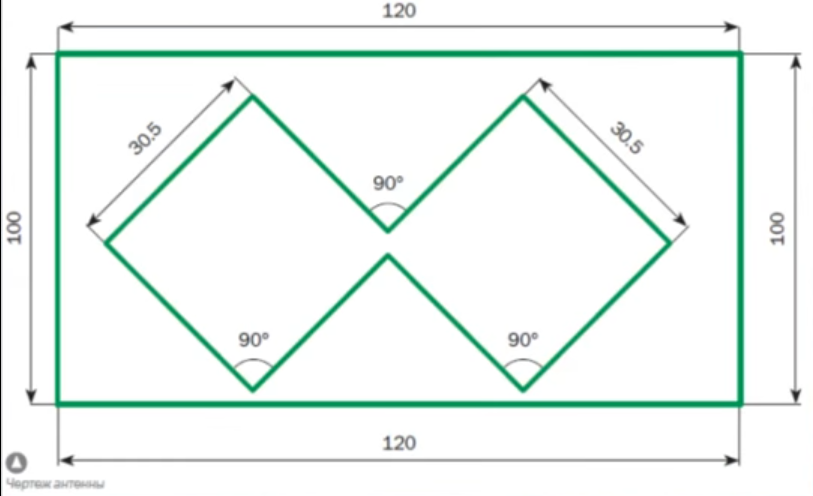

Чертёж

Настроить качественный приём сигнала можно даже без предварительного глубокого расчёта длины волны. Во избежание появления проблем, создайте широкополосную конструкцию. Это станет гарантией максимального приёма телеканалов. В процессе чертежа и расчётов антенны нужно учитывать размеры конструкции, а также наличие дополнительных компонентов, способных улучшить сигнал.

Чтобы начертить конструкцию, отталкивайтесь от длины волны сигнала. Итоговое значение нужно поделить на 4. Итоговое значение – это требуемая сторона квадрата. Чтобы высчитать оптимальное расстояние между двумя комплектующими элементами антенного устройства, начертите наружные стороны ромбов так, чтобы они были немного длиннее внутренних.
Самостоятельно чертить новый эскиз необязательно, всегда можно воспользоваться готовыми расчётами. Длина внутреннего ромба должна составлять 13 см, а внешнего – 14 см. Разница длины ромбов имеет принципиальное значение. Учтите, что ни в коем случае соединять их нельзя. Крайние участки позволяют должным образом свернуть петлю. Именно с её помощью необходимо закрепить антенный кабель.

Сборка антенны

Итоговая длина конструкции – 1 метр и 12 сантиметров. Отрежьте с помощью кусачек проволоку, возьмите линейку, а потом начните гнуть её пассатижами или другим инструментом. По аналогичному принципу осуществляется подготовка и других материалов. Оптимальный угол – 90°. К слову, стороны по длине могут немного разниться. Небольшая погрешность возможна.

Мы получили следующие параметры конструкции:

  1. 13-сантиметровый элемент. Остаётся один запасной сантиметр специально для петли, которую можно согнуть.
  2. Пара 14-сантиметровых элементов.
  3. Пара 13-сантиметровых компонентов. Не забывайте о повороте противоположной направленности. Должен быть перегиб на другой ромб.
  4. Ещё пара 14-сантиметровых комплектующих.
  5. Последняя деталь полностью соответствует первой.

Если рамка антенны для цифрового телевидения сделана своими руками , то можно переходить к следующему этапу. Между двумя половинами должен образоваться незначительный зазор. Определённые погрешности и несостыковки возможны, ничего страшного нет. Зачистите петлю и перегиб. Снимайте оболочку до тех пор, пока не будет видна металлическая жила.

Зачистку можно провести обычной мелкозернистой наждачкой. Предварительно соедините петли, а потом зажмите их в тисках.

Конструкция практически готова, но для корректной работы антенного устройства обработайте кабель. Начните с двусторонней зачистки. Один из краёв подсоединяется непосредственно к антенне. Обработайте шнур таким образом, что он выпирал на 2 см, лишнее можно отрезать.
Скручивайте в жгут кабельную оплётку и экран. Это позволяет создать сразу два проводника. Залудите жилу и сделанный жгут. Используя паяльную станцию, прикрепите штекер на другом конце провода.
Приведём краткую пошаговую инструкцию по сборке антенны:

  1. Зачистка антенного кабеля с обеих сторон.
  2. Подключите провод к антенне, он должен выпирать на пару сантиметров.
  3. Добавьте дополнительный проводник, для этого скрутите оплётку и экран.
  4. К другому концу припаивается штекер.
  5. Сделайте ещё 2 дополнительных проводника.
  6. Места, на которых осуществлялась пайка, нужно протереть.
  7. Пластиковый штекер надевается на кабель.
  8. Пайка моножилы к центральному входу.
  9. Многожильный жгут закрепляется на боковом входе штекера.
  10. Зажмите изоляцию и накрутите наконечник. Можно также залить клеем.

Телеантенна собрана, поэтому самое время закрепить её.

Установка

Электрический кабель необходимо соединить с антенной. Припаять шнур можно посредине, поскольку привязка к определённому ТВ-каналу совершенно необязательна. Широкополосная телеантенна создана, поэтому приём большого количества сигналов гарантирован. Оставшийся разделённый конец кабеля необходимо припаять к другим сторонам конструкции.

Расположение кабеля в нижней части конструкции приведёт к ухудшению качества приёма. Поэтому делать этого не стоит.

Антенна собрана, поэтому самое время проверить её работоспособность. Включите цифровой ресивер и телевизор. Если сразу удалось найти 20 телеканалов, тогда смело заливайте герметиком зоны пайки. Как быть, если для просмотра доступно небольшое количество ТВ-каналов или появились сильные искажения изображения или другие помехи? Подберите оптимальное месторасположение для антенны. Положительные изменения отсутствуют? Замените коаксиальный кабель.

Процедуру проверки можно заметно упростить. Для этого потребуется обыкновенный телефонный провод. Стоит он недорого, поэтому проблем возникнуть не должно. С помощью паяльника закрепите на телефонном проводе штекер. Если качество сигнала стало лучше, тогда необходимо действительно поменять коаксиальный кабель.
Тюнеры способны обеспечить качественное вещание, даже если используется обыкновенная «лапша» вместо коаксиального кабеля. Впрочем, практика подтверждает ограниченный эксплуатационный срок. Обезопасить соединительные зоны и конструкции антенны от негативного воздействия дождя, снега и других осадков можно с помощью изоленты. Это временное решение.
Чтобы максимально продлить эксплуатационный срок антенного устройства, используйте термоусадочные трубки. Они гарантируют качественную изоляцию. На этом список альтернатив не заканчивается. Можно использовать герметик на клеевой основе. Это вещество не проводит ток. Не забудьте смастерить надёжный корпус для телеантенны. Ещё как вариант – крышка из пластика.

Телеантенна “двойной (тройной) квадрат”

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы.
Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

Чем больше рамок, тем лучше сигнал. Абоненты, находящиеся вне зоны уверенного приёма, могут использовать больше трёх квадратов. Некоторые пользователи делают и 5 рамок. Запрещается красить телеантенну или покрывать лаком, поскольку это существенно снизит качество приёма.

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора.
Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

  1. Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
  2. Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
  3. Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
  4. Направляющая должна быть настроена в сторону телевизионной вышки.
  5. Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
  6. Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
  7. Оптимальный материал для изготовления мачты – древесина.

Телевизионная антенна типа «бабочка»

Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля. Возьмите решётку и переделайте её в DVB-T2–телеантенну.

Инструкция по самостоятельному созданию антенны:

  1. Подыщите подходящий материал для создания основы. Практика показывает, что неплохим решением станет деревянная доска.
  2. Теперь необходимо нарезать восемь проводов по 37,5 см каждый.
  3. Внутри провода следует зачистить. В качестве ориентира используйте двухсантиметровый задел.
  4. Кабели должны принять V-образную форму, для этого их необходимо согнуть. Оптимальное расстояние между ними – 7,5 см.
  5. Отдельно приготовьте два провода по 22 см каждый.
  6. Проведите зачистку кабелей в тех точках, где они крепятся к основе антенного устройства.
  7. Саморезы следует расположить вдоль доски, которая выполняет функцию основания. Парой проводов соедините V-образные компоненты.
  8. Соедините телеантенну с проводом при помощи штекера.

На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают. Покупать материалы не нужно, используйте подручные средства.

Телеантенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

Обеспечить приём сигнала смогут исключительно жестяные или алюминиевые банки. Стекло или пластик для этого подходит.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

  1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
  2. Обработайте конец антенного провода.
  3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
  4. У вас есть два проводника, которые необходимо прикрепить к банкам.
  5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
  6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
  7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
  8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
  9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
  10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Антенна DVB-T2 из коаксиального кабеля

Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:

  1. Для начала необходимо подготовить около 50 см коаксиального кабеля.
  2. С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.
  3. Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
  4. Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
  5. Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
  6. Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.

Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.

Телевизионная антенна из болтов

Особенность этого варианта заключается в максимальной лёгкости конструкции. К основанию нет необходимости крепить дополнительные металлические компоненты. Возьмите деревянную палку толщиной от 2 см, сделайте своего рода «ямочки», используя дрель или саморезы. Делаются эти «ямочки» сбоку или вглубь по направлению линии. На них будут располагаться усики. Сделайте сквозные отверстия. Они должны пройти «ямочки» по касательной. На этом подготовка каркаса завершена.

Отрежьте куски проволоки по 17 см, вставьте их в «ямочки». Теперь необходимо намотать усики. Зафиксируйте их максимально надёжно с помощью болтов. Соедините усики, предварительно обмотав их тонкой проволокой. Следуя этим простым рекомендациям, можно создать довольно надёжную антенну своими руками для приёма DVB-T2. По прочности конструкция абсолютно ничем не уступает вариантам, в которых проводится пайка элементов. Однако на сборку телеантенны с помощью болтов придётся потратить немного больше свободного времени.

Рекомендации по выбору антенны для цифрового телевидения

Хотите начать смотреть цифровое телевидение Т2 в своем загородном доме? Вам понадобится правильная антенна для приема цифрового телевидения DVB T2 на дачу. Не знаете, какую поставить, есть проблемы и неясности с цифровым телевидением за городом? Эта статья – для вас, потому что антенна – самый действенный, самый лучший способ решения этих проблем, а очень часто и единственный.

Если прием цифрового телевидения у вас оказался плохим, и у вас нет практического опыта для обеспечения хорошего приема, то внимательно прочтите статью, а главное, пробуйте выполнять прочитанные рекомендации.



Виды антенн

Что самое главное для уверенного, устойчивого приема цифрового телевидения? Антенна. Не важно, где находится ваша загородная усадьба, для приема цифрового сигнала вам придется потрудиться с выбором телевизионной антенны для дачи. Нет работы более бестолковой и ненужной, чем пробовать принимать цифровой сигнал за городом комнатной антенной. Только везучие счастливчики без проблем будут смотреть цифровое телевидение на комнатную антенну, и только при условии, что она, будет находится в зоне уверенного приема, вблизи телевышки или ретранслятора.

Активные и пассивные аналоговые антенны

Антенна для телевизора на дачу может быть активной и пассивной. Если на традиционной внешней есть коробочка, в которую входит антенный кабель, а в самой коробочке установлена плата согласования (симметризатор), тогда она является пассивной. Если вы используете антенну для дачи с усилителем, к которому подведено электропитание, то она – активного типа.

Блок питания платы усиления 12 В 0,5 А

Антенна для приема цифрового телевидения на даче

Самое время узнать, что цифровая антенна для дачи – это маркетинговая выдумка. Не бывает «цифровых антенн», «цифровых кабелей», «цифровых усилителей». Есть эфирные антенны, коаксиальные кабели, антенные усилители. Их параметры и стоимость никак не соотносятся ни с цифровым, ни с аналоговым стандартом ТВ.

Специальная антенна для «цифры» – это рекламное надувательство. Для цифрового ТВ на даче подойдут обычные дециметровые (ДМВ) или широкополосные антенны (МВ-ДМВ).

И все же, какую антенну поставить на даче для дальнего приема? Многодиректорная на максимально возможной высоте, точно направленная на башню транслятора, даст наилучший результат. Общее правило: более длинные антенны, с большим количеством перекладин (эти перекладины называются «директора») обеспечивают гораздо лучший прием, чем короткие.

Антенна для дальнего приема

Параметры ТВ сигнала

Уровень – показатель того, насколько силен телевизионный цифровой сигнал на входе в тюнер. Уровень определяете не вы или его продавец. В меню любого эфирного цифрового тюнера есть функция, которая показывает вам уровень сигнала.

Качество – это главный показатель, ради которого вам придется повозиться с антенной. Он показывает, насколько ТВ сигнал пригоден для цифрового декодирования без ошибок. Цифровой тюнер сам высчитывает качество и может показывать вам его через свое меню.

Уровень сигнала на приставке

Выставив частоту нужного вам мультиплекса, вы будете видеть на экране телевизора, графически отображенные, уровень и качество сигнала. А затем, поворачивая свою антенну в разные направления, а также устанавливая ее в разные места, сможете оценивать, как меняются эти параметры.

Чрезвычайно важно верно разместить антенну на даче. 1-2 метра в любую сторону, и прием  может сильно измениться. Чем выше расположена антенна, тем лучше. Чем дальше от больших металлических объектов, тем лучше.

Причины ухудшения сигнала

Что нужно делать и чего не делать, чтобы получать более-менее качественный цифровой сигнал и не ухудшать его?

Сначала сделайте все необходимое, чтобы получить максимально хороший антенный сигнал. Качественная, узконаправленная антенна для телевизора на дачу размещается подальше и повыше от больших металлических предметов. Желательно, чтобы на воображаемой линии от антенны к телевизионному передатчику не было очень высоких заграждений: холмов, терриконов, высоких деревьев. Установите вашу антенну подальше от железной крыши вашего дачного дома, и ни в коем случае – под самой железной крышей, тогда приема цифрового телевидения гарантированно не будет.

Чтобы не ухудшать полученный сигнал, укладывайте правильно кабель:

  • не используйте кабель, купленный, когда ваш дедушка пошел в первый класс;
  • не покупайте самый дешевый кабель с практически отсутствующей оплеткой. Выбирайте нормальные кабели;
  • не стоит максимально укорачивать кабель;
  • не делайте острых заломов кабеля;
  • лишний кабель не скручивайте в бухту.

Даже если вы соединяете куски кабеля стандартным коаксиальным разъемом, качество сигнала гарантированно ухудшится.

Использование усилителя

Усилители тв сигнала

Зачем вообще усилитель? Он компенсирует потери сигнала на кабеле. На самом деле его необходимость условна. Только антенна принимает сигнал, и только от неё зависит качество сигнала. Но пока сигнал дойдет по длинному кабелю к тюнеру, он значительно ослабнет. Если уличная антенна для дачи установлена на значительном расстоянии от телевизора, например, в 30-40 метрах и более, в этом случае усилитель выручает.

Если у вас на даче сигнал от трансляционной вышки достаточно сильный, то его потери в кабеле несущественны. Но если он относительно слабый, важно сохранить весь сигнал, принятый антенной. Поэтому он усиливается с помощью антенного усилителя, а затем, усиленный, он идет по кабелю к тюнеру.

Что надо знать об усилителе

Решив купить или снабдить свою ТВ антенну для дачи усилителем, вы должны учесть несколько особенностей его использования. Вот они:

  • ему требуется питание;
  • он может перегореть во время сильной грозы, особенно если нет хорошего заземления и грозозащиты;
  • электропитание усилителя со временем может стать не очень качественным, это испортит вам сигнал;
  • усилитель может усиливать какой-то мешающий сильный сигнал, и этим ухудшать полезный антенный сигнал.

Часто возникающий вопрос: что это за непонятное питание для антенного усилителя, или для антенны? Куда его втыкать? Так вот, самой антенне никакое питание не требуется. Но, если антенный сигнал слабоват, и вы, дополнительно используете усилитель, то к нему действительно нужно электропитание. Специальный блок питания вы покупаете вместе с усилителем.

Если усилитель может работать от питания 5 Вольт, то вы сможете подавать питание на него от самого тюнера, это питание качественное и не имеет пульсаций. Но большинство антенных усилителей работают от питания 12 Вольт.

А нужен ли усилитель для антенны

Антенный усилитель бессилен или вреден, если:

  • сигнал сильнее, чем нужно для усилителя;
  • антенна, кроме нужного сигнала, ловит также сильный мешающий сигнал, и его влияние резко увеличится после усилителя;
  • антенный сигнал критически низок.

Надежность

Говоря о надежности, нужно сказать, что это – промышленно изготовленная антенна. Она должна быть хорошо закреплена на мачте и кабель, подходящий к ней, не должен болтаться на ветру. Если усилитель установлен не на самой антенне, то жестко прикрепите его к какой-то неподвижной опоре. Хорошо заклейте коробку с усилителем от влаги или залейте силиконом. Все это делайте только после окончательной настройки.

Если антенну с симетризатором поставить над крышей, а усилитель поставить ниже, под крышей, то это дает дополнительное удобство в обслуживании, потому что периодически в усилитель нужно заглядывать, зачищать соединения, убирать паутину из коробочки.

Примеры некоторых дачных антенн

Ворона

Эта недорогая антенна для дачи дает неплохой результат. Если вы планируете принимать этой антенной только цифровое телевидение, то два её длинных боковых «уса» можно открутить.

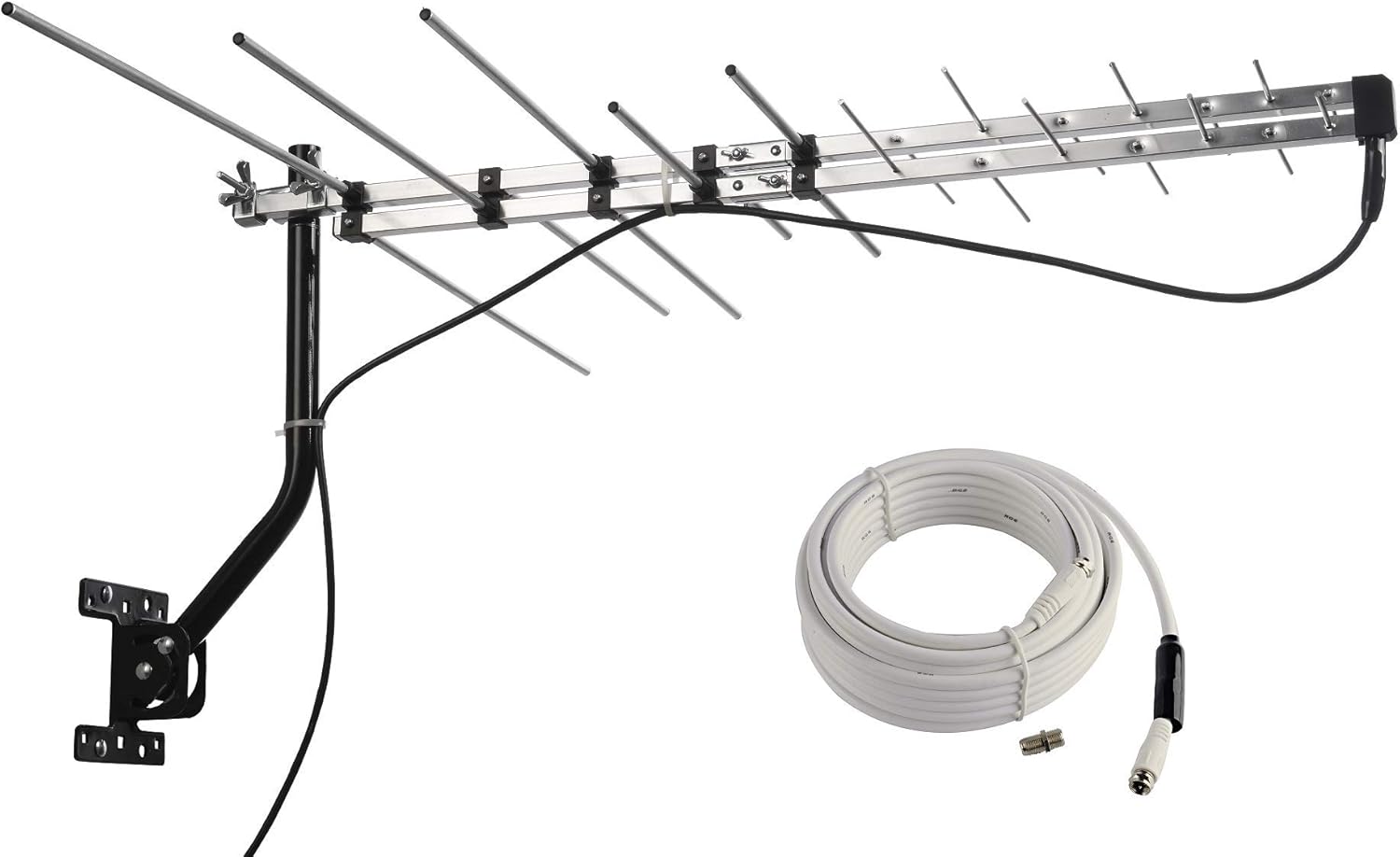

Волновой канал

Дают хорошие результаты, особенно для удаленного приема сигнала, когда он достаточно слабый.

Польская

Очень многие телезрители используют «польскую» антенну – сетка и четыре ряда усиков. Не важно, где была изготовлена, её привыкли называть «польская», а иногда «сетка». Очень часто она демонстрирует не самые лучшие характеристики для приема цифрового сигнала.

В целом,  для приема цифрового телевидения DVB T2 на дачу, очень даже чувствительная. Если прием цифрового сигнала на ее в вашей местности окажется нормальным, то вам просто повезло. Усилитель этой антенны может работать от питания 5 Вольт, которое можно брать от цифрового тюнера, и тогда не нужно использовать дополнительный блок питания.

Зигзагообразные

Очень мало представлены в торговой сети, они знакомы только радиолюбителям. Они слабо защищены от радиопомех, хотя имеют достаточно равномерную частотную характеристику.

Комнатные

Лишь в очень редких случаях комнатная антенна показывает хорошие результаты для цифрового телевидения. Даже если вы дорого заплатили за нее, результат может оказаться нулевым.

Если вы хотите в качестве эфирной антенны для дачи только комнатную, вам могут «посоветовать» купить ее подороже и «получше». Но если вы надеетесь, что она в вашей комнате начнет давать вам прекрасный сигнал, то эта надежда тщетна. Если в доме плохой сигнал, никакая антенна не поможет. Внешняя – вот решение проблемы, если в комнате приема нет.

Спутниковая

Помните? Мы говорим об эфирном цифровом телевидении Т2, так что забудьте о спутниках. Вы не будете через спутниковый тюнер принимать эфирное телевидение в стандарте DVB-T2. Вы не будете подключать тюнер Т2 к спутниковой «тарелке». Сигнал Т2 мы принимаем с ближайшей трансляционной вышки в дециметровом диапазоне. На обычную эфирную антенну для дачи, а не «тарелку».

Похожие статьи

🔧 Как сделать своими руками антенну для цифрового ТВ: расчёты и установка

Совсем скоро «аналог» уйдёт в прошлое и на смену старому формату придет вездесущая «цифра». Сегодня в нашем обзоре представим несколько простых идей, как без особых вложений продолжать наслаждаться качественной телевизионной картинкой. Итак, как сделать своими руками антенну для цифрового ТВ – от теории к практике.

Так называемую «пассивную» антенну можно сделать и самому, главное знать схему сборки и владеть определенными знаниями

Содержание статьи

Какие существуют виды антенн для цифрового телевидения

По типу усилителя сигналов телеприёмники бывают активными и пассивными. Первый вид антенн не нуждаются ни в усилителях, ни в электропитании, они осуществляют приём сигнала за счёт своей геометрии. Минус здесь только один – не всегда качественный приём сигнала.

А вот приборы активного типа оснащены усилителем сигналов, в свою очередь они могут создавать помехи при неправильной настройке

Такое может произойти, если сигнал антенны слишком мощный.

Что нужно для работы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. Это не совсем бюджетный вариант, но зато качество картинки будет лучше.

Совет! Если проволоки нет, то подойдут различные трубки, уголки, полоски из меди и алюминия.

Кроме того потребуется приобрести коаксиальный антенный кабель необходимого размера, штекер для входа в телевизор, крепежи для кабеля к основе (ведь её нужно будет зафиксировать).

Вариант сопротивления кабеля следует брать не ниже 75 Ом. Кроме того вам понадобиться плотный картон или фанера для основы, куда ваша антенна будет крепиться.

Изготовление антенны

Делается такая антенна очень быстро, буквально – 10 минут. Рассмотрим все этапы работ пошагово.

Рассмотрим ещё один вариант антенны.

Для изготовления антенны Харченко важно определить ближайший ретранслятор. Для этого воспользуемся специальной картой распределения цифрового эфирного телевидения.

Узнаем наши показатели

Далее необходимо провести несложные расчёты с помощью он-лайн калькулятора в любом из доступных сервисов.

В калькуляторе вам будет необходимо внести следующие параметры. За среднее значение в нашем случае можно взять 600 MHz

Важно! D– расстояние между антенной и рефлектором.

Изготавливать антенну будем из кабеля диаметром 0,5 см и длиной 1, 10 м.

Важно! Собранную антенну важно проверить, если приём нормальный, то в местах пайки дополнительно можно обработать антенну герметиком, особенно если вы её выносите на улицу.

Если нет герметика, все «голые» стыки можно обмотать изолентой, можно также использовать термоусадку.

Если в вашем регионе достаточно много осадков, то можно укрыть антенну специальным навесом, либо приспособить «защиту» с помощью обычных пластиковых контейнеров или 19 литровых бутылей.

Как своими руками сделать спутниковую антенну для телевизора: особенности

Для работы потребуется следующие предметы:

  • старый зонт, либо металлическая тарелка;
  • фольга, либо металлические листы;
  • медный кабель;
  • жестяная банка;
  • блок питания и усилитель сигнала.
Вот такая универсальная антенна у нас получится

Этапы работ:

  1. Замеряем расстояние между спицами и вырезаем аналогичные сегменты фольги. Металлические листы закрепляем равномерно, покрывая всю внутреннюю поверхность зонта.
  2. Создаем деревянное основание таким образом, чтобы закрепить антенну под углом 45° в северо-восточном направлении.

    В жестяной банке делаем отверстие на расстоянии 2-2,5 см

  3. Зачищаем кабель, полностью освобождая центральную жилу. Длина свободного конца должна быть не менее 10 см. Отрезаем, под углом 90° делаем «усы» с двух краёв. Далее берём обычную канцелярскую резинку большого размера.

    Свободный край кабеля продеваем внутрь, а наши усы обматываем вокруг проткнутого сквозь резинку конца

  4. Разбираем нашу конструкцию и протаскиваем провод в подготовленное заранее отверстие жестяной банки. Повторяем ещё раз предыдущий этап.Фиксируем конструкцию термоклеемСоздаем основания из металлических пластинБерём обычную пластиковую трубу для водопровода. На жидкие гвозди закрепляем «держатель»

    Далее на расстоянии 65-70 от от низа закрепляем нашу жестяную банку на жидкие гвозди

Важно! Тарелку важно разместить на северо-восточном направлении, запаянный конец банки должен смотреть вверх.

Особенности изготовления своими руками ДМВ антенны

Делают её из трубок или проволоки:

  • 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
  • 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
  • ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Важно! Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Подробнее о процессе работ можно посмотреть в этом видео

Самые простые варианты изготовления ТВ антенны для дачи и дома

Самые простые антенны для дачи можно изготовить буквально из подручных средств. Важно помнить, что такие антенны могут сильно снижать качество передачи в зависимости от погодных условий. Однако, вот такие идеи вполне могут быть использованы при условии острой необходимости.

Если вам понравилась наше повествование или вы хотите поделиться своим способом создания антенны, оставляйте свои комментарии ниже под статьей.

Предыдущая

DIY HomiusКак избавиться от мышей в квартире и частном доме: эффективные способы

Следующая

DIY HomiusКак не ошибиться с выбором: разбираемся с размерами постельного белья у разных производителей

Понравилась статья? Сохраните, чтобы не потерять!

Недорогая и простая телевизионная антенна

Сложенный диполь — это эффективная телевизионная антенна, которую легко сконструировать. Так и будет не может конкурировать с хорошей направленной антенной с высоким коэффициентом усиления, но определенно превосходит кролика. уши.

Эта антенна оптимизирована для одного канала, хотя часто работает удовлетворительно. на других. Разработайте его для сигнала, который доставляет вам больше всего хлопот, и возможно, это сработает для остальных. Если нет, создайте еще один для следующего канала — они дешевые.

Строительство

Антенна изготовлена ​​из двухпроводного кабеля 300 Ом коричневого или черного цвета в виде ленты. Телевизионная линия, которую мы все использовали до появления кабельного телевидения. Есть два проводники, идущие по краям ленты. Вам нужно знать частоту станции, которую вы можете узнать, позвонив на станцию ​​или выполнив поиск в Интернете. Если вы знаете реальный номер канала , вы можете использовать соответствующую формулу ниже. Однако имейте в виду, что номер канала, который рекламирует станция, вполне может быть «виртуальным каналом», выбранным по историческим причинам, а не фактическим каналом вещания.

Для каналов 2 — 4 частота указывается как

f (в ​​МГц) = (6 x номер_канала) + 45.

Для каналов 5 и 6 частота

f (в ​​МГц) = (6 x номер_канала) + 49.

Для каналов 7-13 частота

f (в ​​МГц) = (6 x номер_канала) + 135.

Для каналов 14 и выше

f (в ​​МГц) = (6 x номер_канала) + 389.

Отрежьте кусок двойного свинца на половину длины волны, где

Длина волны

на двойном отведении (в метрах) = 0.95 х 300/f (в МГц).

(Коэффициент 0,95 — предполагаемая скорость коэффициент синфазного сигнала на двойном проводе.)

(Пример: для канала 2 частота равна (6 x 2) + 45 = 57 МГц, поэтому длина волны на двойном отведении составляет 0,95 х 300/57 = 5,00 м, а антенна должно быть 5,00 м/2 = 2,5 м.)

Снимите изоляцию с каждого конца настолько, чтобы можно было скрутите проводники между собой и припаяйте. Это «сложенный диполь» антенна .

Далее вам нужно подключить его к длинному отрезку двойного провода к подать сигнал на телевизор. Длинная часть, ведущая к вашему телевизору, — это передача . строка .

Разрежьте ОДИН из двух проводников антенны посередине, и зачистите полдюйма или около того изоляции от каждого куска. Ленточная изоляция от полудюйма изоляции от жил длинного куска спарки Свинец. Присоедините провода от линии передачи к проводам в средней точке проводника, как показано выше.Припой.

Подсоедините противоположный конец линии передачи к 300-омному вход вашего телевизора. Если в вашем телевизоре есть входы только для коаксиального кабеля 75 Ом, вы нужно купить трансформатор от 300 Ом до 75 Ом в магазине Radio Shack или другой электронике хранить.

Крепление

Антенна должна быть установлена ​​сбоку от интересующей станции. Чем выше он установлен, тем лучше он будет работать. Не устанавливайте антенну рядом с металлом и не прокладывайте линию передачи очень близко к металлическим предметам.Не оставляйте лишнюю линию передачи в витке: обрежьте ее близко к желаемому длина.

Чердачные установки работают очень хорошо. Если вы находитесь в комнате общежития или квартире, вы можете прикрепить антенну к стене или потолку, хотя проводка может снизить производительность. Переместите его для лучшего приема.

Дальнейшие улучшения

Уровень сигнала и подавление ложных сигналов могут быть значительно улучшены добавив отражатель и, возможно, директор. Для интервалов ниже, используйте формулу для длины волны в воздухе, а не длины волны в двойном свинце:

Длина волны в воздухе (в метрах) = 300/ f (в ​​МГц)

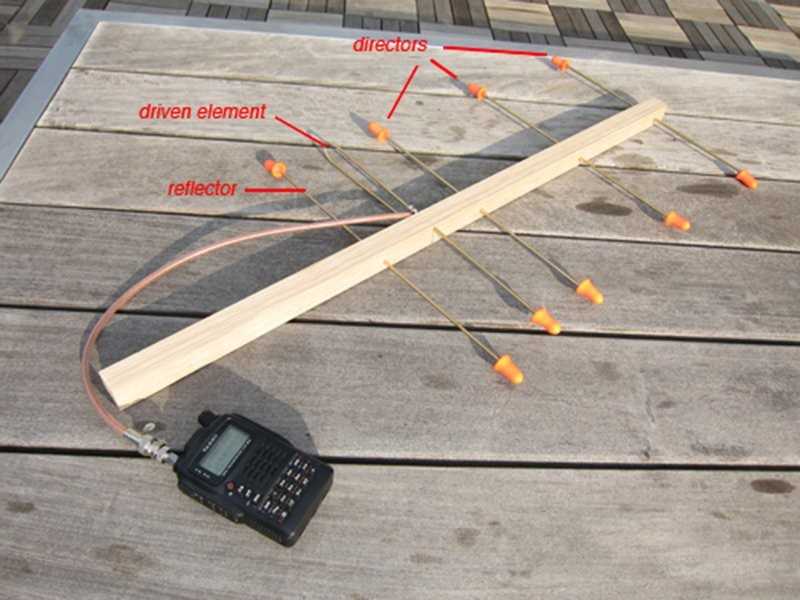

Отражатель

Отрежьте один кусок проволоки примерно на 5% длиннее вашей антенны.Не используйте двойной провод для этого провода; использовать один неизолированный провод. Установите его параллельно антенне, примерно на 0,2 длины волны (в эфир) далеко на стороне, противоположной телестанции. НЕТ электрического соединения между этим проводом и антенной.

Директор

Для дополнительного улучшения приема отрежьте аналогичный кусок провода примерно на 5% короче антенны, и установите его параллельно антенне сбоку в сторону станции примерно на 0,15 длины волны (в воздухе) от антенны.


Пожалуйста, присылайте комментарии по адресу [email protected]

4 вещи, которые нужно знать перед покупкой цифровой телевизионной антенны

Хотите смотреть телевизор бесплатно? Вы можете получать местные каналы без ежемесячной платы при покупке цифровой телевизионной антенны.

Вот четыре вещи, которые следует учитывать, если вы думаете о покупке антенны.

1. Стоит ли приобретать антенну для цифрового телевидения? Телевизионные антенны

позволяют принимать дополнительные каналы в вашем районе. Они особенно хороши, если вы хотите (или уже перерезали) шнур. Эти прямые эфирные каналы могут включать филиалы ABC, CBS, FOX, NBC, PBS и независимые станции.

Финансовый эксперт и футбольный фанат Кларк Ховард любит свою цифровую антенну из-за четкого изображения, которое он получает от нее на своем телевизоре. Посмотрите видео выше, чтобы получить дополнительную информацию от Кларка о телевизионных антеннах.

2. Типы цифровых антенн

После того, как вы решите, что вам нужна цифровая телевизионная антенна, вам нужно будет выяснить, какой тип вам нужен.Существует три основных типа антенн:

Комнатная телевизионная антенна

Комнатная цифровая антенна подключается к одному телевизору для приема эфирных программ.

Это самая простая в установке антенна, но подойдет она далеко не всем. Этот тип обычно лучше всего подходит для городских районов, где поблизости находятся телевышки.

Если вы хотите улучшить сигнал одной цифровой телевизионной антенны, переместите ее ближе к окну или выше на стене.

У одного члена команды Кларка есть Mohu Leaf, популярная комнатная цифровая антенна, которая подключается к задней панели его телевизора для приема местных каналов. Он прикрепляет его к задней панели телевизора с помощью липучки, чтобы не было видно.

Антенна Mohu Leaf

Чердачная телевизионная антенна

Чердачная антенна представляет собой более крупное устройство, похожее на наружную антенну, но оно устанавливается на чердаке на металлической опоре.

Процесс установки будет включать в себя подключение антенны к домашней мультимедийной проводке, поэтому следуйте инструкциям и примите надлежащие меры предосторожности, если вы устанавливаете антенну самостоятельно.

Основным недостатком является то, что кровельные материалы могут мешать антенне четко принимать каналы. Другие факторы, такие как флуоресцентные лампы и компьютеры, также могут повлиять на способность вашего телевизора получать четкое изображение с антенны.

Наружная телевизионная антенна

Наружная антенна, также известная как антенна для всего дома, лучше всего подходит для людей, живущих далеко от вышек вещания. Как правило, наружная антенна дает домам в сельской местности наилучшее изображение и наибольшее количество каналов.

Наружные антенны

сложнее всего установить, так как вам придется подняться на крышу, чтобы закрепить устройство и заземлить проводку. Как и в случае чердачных антенн, следуйте инструкциям и принимайте соответствующие меры предосторожности при установке наружной антенны.

3. Какая ТВ-антенна лучше для меня?

Лучший способ найти лучшую антенну для цифрового телевидения для вашего дома — посетить сайт AntennaWeb. Там вы можете ввести свой адрес и/или почтовый индекс и ознакомиться с рекомендациями по антеннам от поставщиков, участвующих в Ассоциации потребительских технологий (CTA).

AntennaWeb предлагает варианты от нескольких компаний для каждого поиска, поэтому обязательно сравните эти варианты, чтобы получить лучшее предложение для вашего кошелька.

Еще один способ узнать, подойдет ли вам антенна, — спросить у соседей. Эта тактика может показаться старомодной, но сигналы, улавливаемые антенной, сильно различаются в зависимости от местоположения. Возможно, ваши соседи уже прошли через пробы и ошибки, чтобы найти телевизионную антенну, которая им нравится.

4. Сколько стоят цифровые антенны?

Стоимость антенны зависит от типа антенны, необходимой для приема нужных каналов.

Обычно одиночные телевизионные антенны стоят от 10 до 40 долларов, а чердачные и наружные антенны — от 60 до 150 долларов.

Вы можете найти авторитетных розничных продавцов при поиске на AntennaWeb, поэтому обязательно ознакомьтесь с этими результатами и сравните другие подходящие варианты.

Последняя мысль

Цифровая антенна — это одноразовая покупка, которая может значительно увеличить ваш бюджет на развлечения. Если вы еще не перерезали шнур, использование цифровой телевизионной антенны может облегчить переход.

Используете ли вы цифровую антенну? Расскажите нам о своем опыте в комментариях ниже!

Другие истории Clark. com, которые могут вам понравиться:

Как настроить комнатную телевизионную антенну для обеспечения наилучшего приема

Представьте, что кто-то предлагает вам машину за 1000 долларов, которая вечно работает без топлива, но не может гарантировать, что она доставит вас в любое из ваших любимых мест. Это напоминает дилемму, с которой сталкиваются перерезчики шнуров, когда отказываются от приставки кабельного или спутникового телевидения в пользу комнатной телевизионной антенны.Некоторые владельцы антенн обнаруживают, что они могут просто разместить антенну в любом месте, запустить сканирование каналов и получить мгновенный доступ ко всем своим любимым локальным станциям. Для других процесс настройки эфирных каналов вызывает разочарование. Если последнее описывает вашу ситуацию, мы здесь, чтобы помочь, с несколькими советами, чтобы максимизировать ваши шансы на участие в ваших шоу, которые нельзя пропустить.

Как мы обнаружили в ходе нашего исследования и тестирования для нашего руководства по лучшим комнатным HDTV-антеннам, вы можете найти множество хороших антенн по цене от 25 до 100 долларов, но даже инженер по радиовещанию не может быть на 100% уверен, какие станции любая антенна будет работать в определенное место. Существует так много переменных, влияющих на работу комнатной телевизионной антенны, и конструкция антенны играет только одну роль: характеристики вашего телевизионного тюнера, конструкция вашего дома, комната, в которой вы размещаете антенну, способ установки антенны, деревья и другие внешние объекты, которые могут блокировать прием, а также многолучевые помехи, вызванные отражением сигнала от гор, водоемов или зданий, — все это может повлиять на работу антенны. Количество каналов, которые вы получаете, может даже меняться изо дня в день или от недели к неделе.

Мы научились описываемым ниже приемам за годы испытаний и экспериментов с антеннами в различных условиях, от густонаселенных городских районов до обширных пригородов. Мы также обратились за советом к многочисленным производителям антенн. К сожалению, даже следуя этим советам, вы все равно не сможете получить все каналы, которые хотите, но вы почти наверняка получите больше, чем если бы вы просто хлопнули антенной в самом удобном месте.

  • Лучшая комнатная антенна HDTV

    Мы рекомендуем антенну Antennas Direct ClearStream Flex, поскольку она хорошо показала себя в наших тестах и ​​предлагает большую гибкость установки, чем у конкурентов.

Полное руководство по выбору телевизионной антенны

Многие из нас в детстве смотрели эфирное (OTA) телевидение с помощью телевизионной антенны до того, как платное телевидение убедило нас в необходимости кабельного телевидения. Знаете ли вы, что по-прежнему можете бесплатно смотреть OTA TV? Знаете ли вы также, что телевизионные сигналы транслируются в кристально чистом формате HD? Кроме того, это бесплатно! Мы все можем смотреть местные телеканалы без кабеля. Все, что вам нужно, это телевизионная антенна и цифровой тюнер. Не верьте производителям телевизионных антенн. Любая телевизионная антенна улавливает эфирные телевизионные сигналы.Термин «цифровая антенна» является маркетинговым термином. Антенна 1950 года будет работать до тех пор, пока у вас есть цифровой тюнер. Эта антенна будет работать даже с новым стандартом эфирного цифрового телевидения ATSC 3.0.

У большинства из вас уже есть цифровой тюнер, встроенный в телевизор. Любой телевизор, выпущенный после 2007 года, имеет встроенный цифровой тюнер в соответствии с законодательством США. Если ваш телевизор старше 2007 года и вы не готовы к обновлению, вы можете приобрести цифровой преобразователь.

Прежде чем мы продолжим, проверьте, есть ли уже антенна на вашей крыше.Найдите кабель, сходящий с крыши, и найдите, где он входит в дом. Подключите этот кабель к телевизору и найдите каналы. Имейте в виду, что вы должны убедиться, что антенна правильно заземлена. Если у вас нет антенны или вам нужна лучшая, читайте дальше. Нажмите на любую из тем ниже, чтобы перейти к этой части статьи.

Как выбрать лучшую телевизионную антенну

На рынке представлено несколько марок ТВ-антенн. Однако дело не в бренде. Это ваше местоположение и направление от вышек и в каком диапазоне транслируется большинство ваших каналов.Как правило, вы можете приобрести комнатную антенну GE Ultra Edge, если живете в городе или пригороде. Это обеспечит бесплатный доступ к основным сетям вещания и, возможно, немного больше.

Если антенна GE не соответствует вашим потребностям, переход на другую марку того же типа антенны, скорее всего, не увеличит количество принимаемых каналов. Однако знание того, когда вам нужна направленная антенна, или УКВ-антенна, или усиление, и какая антенна подходит для вашей ситуации, может изменить мир к лучшему.

Давайте рассмотрим шаги по выбору идеальной антенны для ваших нужд.

Получить отчет о сигнале

Отчет о сигналах предоставит важную информацию о телевизионных сигналах в вашем районе. Их легко получить онлайн. У FCC есть отличный картографический инструмент, показывающий, какие станции доступны в вашем районе. Это позволит вам узнать, какие станции имеют сильный и слабый сигнал в вашем районе. Он также указывает полосу сигнала для каждого канала. Каждый канал будет иметь UHF, HI-V (высокий VHF) или LO-V (низкий VHF).Хотя это может не иметь большого значения для вас, я объясню, почему это важная информация, необходимая для выбора подходящей антенны.

Каналы упорядочены в отчете по силе сигнала: сильные сигналы отображаются зеленым цветом, умеренные сигналы отображаются желтым цветом, а слабые сигналы — коричневым цветом. См. изображение ниже в качестве примера.

Пример отчета о телесигнале FCC

Крытый Против. Открытый

Наружная антенна всегда лучше принимает телеканалы, чем комнатная.Я всегда рекомендую использовать наружную антенну, когда это возможно. Тем не менее, вы обычно принимаете телевизионный канал с помощью комнатной антенны, если он имеет сильный сигнал и находится в диапазоне УВЧ.

Я не советую слепо доверять цветовой маркировке на веб-сайте FCC. Хотя веб-сайт чрезвычайно полезен, характеристики антенны различаются в зависимости от каналов УВЧ и ОВЧ.

УВЧ Против. УКВ

телевизионных канала разделены на три разных диапазона: UHF, HI-V (высокий VHF) или LO-V (низкий VHF).Большинство комнатных ТВ-антенн предназначены для приема каналов УВЧ.

Что касается комнатных антенн, то мне больше всего повезло со старомодными антеннами с кроличьими ушами, когда дело доходит до приема УКВ-сигнала. Это связано с тем, что для захвата УКВ-сигналов требуются элементы с длинными полюсами. Что еще хуже, многие сигналы в современном цифровом мире создают помехи каналам в диапазоне ОВЧ.

Как правило, я рекомендую использовать наружную антенну, если вы зависите от приема УКВ-каналов.Хотя есть хаки для антенн, такие как использование объединителя сигналов UHF / VHF для объединения вашей антенны UHF с парой кроличьих ушей для каналов VHF.

Направленный vs. Всенаправленный

Направленные телевизионные антенны — это антенны, предназначенные для приема сигналов в том направлении, в котором вы их направляете. Всенаправленные антенны предназначены для захвата каналов во всех направлениях. Этот компромисс обусловлен фокусировкой усиления антенны. (Что отличается от коэффициента усиления усилителя.) В направленной ТВ-антенне усиление встроено в ТВ-антенну и фокусирует прием в направлении башни.Всенаправленные антенны уравновешивают свое усиление, чтобы принимать каналы во всех направлениях. Усиление усилителя применяется к уже принятому сигналу, который также будет усиливать шум в этом сигнале.

Лучшая телевизионная антенна для вас

Теперь, когда у нас есть общее представление о том, что имеет значение, когда речь идет о приеме на антенну, мы можем выбрать лучшие антенны для конкретных ситуаций. Если вы хотите узнать больше о концепциях приема сигнала, я подробнее остановлюсь на этой теме позже в этой статье.

Каналы УВЧ с хорошим сигналом

Если между вашим домом и близлежащими телевышками не так много холмов и препятствий, вам подойдет большинство всенаправленных комнатных антенн. Телевизионная антенна GE Ultra Edge за 20 долларов предназначена для подключения каналов УВЧ в этом диапазоне сигнала и должна была сработать. В противном случае в вашем доме могут быть толстые стены или другие факторы, мешающие приему. В этом случае я бы рассматривал ваши телевизионные сигналы как «умеренные», а не как сильные. Антенны, такие как Winegard Flatwave, также являются хорошим вариантом, но вы заплатите немного больше, если менее дорогой вариант может выполнить свою работу.

Если в вашем районе есть только каналы УВЧ и хороший уровень сигнала, то трудно ошибиться с наружной антенной. Если вам нужно тянуть от вышек в разных направлениях, используйте доступную по цене антенну DB2e Bowtie.

Каналы УВЧ со средним уровнем сигнала (желтый)

В таких ситуациях я рекомендую наружную антенну. Тип антенны зависит от расположения каналов и силы этих сигналов. Если каналы УВЧ имеют средний уровень сигнала, но расположены в нескольких направлениях, вы можете использовать всенаправленную антенну, такую ​​как ANTOP AT-415B. Это эстетично для глаз. Он также прост в установке и отлично справляется с приемом каналов UHF и VHF-Hi.

Умеренные сигналы труднее уловить. Вам может понадобиться антенна с небольшим встроенным усилением. Думайте об усилении как о фокусировке антенны в заданном направлении. Если ваши каналы расположены примерно на 180 градусов друг от друга, мы рекомендуем Clearstream 4V. Он разнонаправленный, поскольку создает широкую дугу и даже добавляет усиление сигнала в направленной вперед дуге на 180 градусов.Если вам нужно немного больше усиления, вы можете попробовать Channel Master ExtremeTenna.

Если вам нужно еще большее усиление, вы можете попробовать Antennas Direct DB8e. Антенные панели на этой антенне можно расположить оптимальным образом в зависимости от того, где находятся телевышки. Он также дает немного больше усиления.

Каналы UHF и VHF-Hi

Хотя я мог легко получить каналы VHF-Hi с помощью всенаправленной антенны, не у всех будет одинаковый опыт из-за того, что картины помех различаются в зависимости от местоположения. Если у вас есть проблемы с приемом каналов VHF-Hi, существуют антенны, предназначенные для достойной работы с каналами UHF и Hi-VHF. В качестве комнатной антенны я бы выбрал Mohu Leaf Glide. Ознакомьтесь с моим обзором Mohu Leaf Glide для получения дополнительной информации. Он лучше справляется с этими каналами Hi-VHF по сравнению с телевизионной антенной GE Ultra Edge за 20 долларов.

Что касается улицы, то Антенны Direct Clearstream 2V — хороший вариант. Он тянет каналы в пределах 70-градусной дуги и добавляет немного усиления в этом направлении.В то время как Antennas Direct считает это внутренней/наружной антенной, я считаю ее слишком громоздкой, чтобы рассматривать ее как комнатную антенну. Если вам нужно немного больше мощности, попробуйте обновленный Clearstream 4V.

Если вам нужно немного большее усиление антенны, вы можете попробовать Winegard HD7694P. Она требует более точного наведения, чем другие антенны, но будет тянуть каналы на больших расстояниях в диапазоне VHF-Hi.

каналов в диапазонах Lo-VHF, VHF-Hi и UHF

В некоторых районах страны есть цифровые каналы в диапазоне VHF-Lo.Если все нужные вам каналы находятся в радиусе 45 миль, выберите Channel Master CM3016. Для каналов на большие расстояния я бы попробовал Winegard HD8200U. Другим вариантом было бы получить эту версию DB8e, упомянутую выше. Он поставляется с комплектом VHF, который добавляет два дипольных элемента с соединением сигналов для улучшения приема VHF.

Важные темы по телевизионным антеннам

Теперь, когда вы знаете, какой тип антенны вам понадобится, я хотел бы указать вам на дополнительную информацию по общим вопросам, касающимся эфирного телевидения.

Видеорегистратор по эфиру — Да, вы можете записывать с антенны. Я настоятельно рекомендую его и рассмотрю несколько вариантов в этом руководстве по OTA DVR.

Более 1 телевизора — Существуют решения для подключения антенны к более чем 1 телевизору. Я рекомендую наружную антенну для этого в большинстве ситуаций, но перейдите по ссылке для получения дополнительной информации.

Заземление антенны — Это не проблема для комнатной антенны. Однако вы хотите заземлить наружную антенну.Это смягчит удары молнии и другие электрические аномалии, которые возможны, но маловероятны.

Прием — Для тех, кто не хочет читать все детали и внутреннюю работу телевизионных антенн, я составил краткий справочник, чтобы помочь улучшить прием внутренней антенны.

Установщики антенн . Многие читатели спрашивали меня об установщиках антенн в их районе. Я обнаружил отличный сервис под названием Home Advisor, который находит надежных специалистов по благоустройству дома в вашем районе.

Просто нажмите по этой ссылке и «антенна» в поиске. Затем вы можете выбрать «Установить или заменить антенну». Заполните форму, и Home Advisor свяжет вас с сертифицированными специалистами в вашем регионе для выполнения работы. Если вы хотите связаться с живым человеком, чтобы связать вас с местным специалистом, вы можете позвонить в Home Advisor по телефону 888-605-2759

.

Антенны и ТСЖ – Ваш ТСЖ не может помешать вам установить антенну. Я объясняю почему в своей статье о телевизионных антеннах, FCC и вашем ТСЖ.

Потеря сигнала

Потери сигнала происходят из различных источников и измеряются в децибелах (дБ). Я сделал все возможное, чтобы изучить многочисленные исследования потерь сигнала и свел воедино приблизительные оценки возможных потерь сигнала ниже. Следующие источники потери сигнала будут вычтены из NM;

TV – обычно потери в дБ связаны с телевизором. Оценки в 3 дБ должно быть достаточно.

Кабельные трассы — обычно в США используется коаксиальный кабель RG-6.Максимальные потери по дБ на самой высокой частоте ТВ составляют около 5,6 дБ на 100 футов длины кабеля. Добавьте потери 0,5 дБ для любого неразъемного соединения.

Разветвители – Каждое разветвление коаксиального кабеля, идущего от антенны к телевизору, приводит к потерям, указанным на разветвителе. Обычно это 3,5 дБ, но для уверенности он должен быть указан на разветвителе. Вы должны подсчитать каждый выход на разветвителе, независимо от того, используется он или нет. В этом посте я более подробно расскажу о выборе коаксиального разветвителя сигнала.

Смежный дом – Смежный дом, расположенный на линии генерации сигнала и отбрасывающий тень либо на антенну, либо на внешнюю стену, которая находится на пути внутренней антенны, создает потери. Различные исследования показывают потери в дБ между 10-21 дБ для сигналов в диапазоне частот УВЧ и ОВЧ. Исследования также показывают, что увеличение высоты комнатной антенны уменьшит потери.

Затенение деревьев — это когда соседнее дерево на линии генерации сигнала отбрасывает тень на антенну или на внешнюю стену на линии с антенной. Исследования показали, что деревья имеют потери дБ 0-10 дБ в диапазоне частот УВЧ и ОВЧ. Телевизионная антенна, установленная на более низкой высоте, может улучшить распространение сигнала, поскольку сигнал лучше обходит кроны деревьев. В редких случаях поднятие антенны может ухудшить качество приема. Часто в этих случаях можно винить густую крону дерева.

Домашнее проникновение – Это имеет значение только для комнатной антенны. Ожидайте потери около 14 дБ для сигнала, проникающего в дом и достигающего антенны на первом этаже.Установка антенны на 2-м или 3-м этаже может значительно уменьшить часть этих потерь.

Все остальное с измеримыми потерями в децибелах (дБ) – Да, это расплывчато, но любое соседнее препятствие может привести к потерям в децибелах (дБ).

Где установить комнатную антенну

Чтобы выяснить, можем ли мы использовать комнатную антенну, нам нужно будет оценить уровень шума сигнала, который может выдержать станция, на основе ее цветового кодирования мощности сигнала из диаграммы FCC, показанной ранее в этой статье. Мы можем назвать эту оценку «запасом шума». Как правило, мы можем принять следующие значения запаса по шуму:

  • Зеленый – у нас есть около 45 дБ для работы с
  • Желтый – у нас есть около 30 дБ для работы с
  • Оранжевый – мало места для ошибки. Допустимый уровень шума на этих каналах составляет менее 15 дБ
  • Красный — эта станция не будет работать без направленной антенны со встроенным усилением сигнала для фокусировки на вышке

Определите, где используются ваши телевышки поиск каналов FCC.Используйте эту информацию, чтобы установить антенну, чтобы она была направлена ​​на эту вышку, когда это возможно.

  • Оптимально, если она будет возле ближайшей к башне внешней стены. Если это так, вычтите только 14 дБ для проникновения в дом; в противном случае вычтите около 34 дБ, чтобы учесть затенение сигнала вашим домом.
  • Если есть густая листва, которая может отбрасывать тень на вашу антенну со стороны вышки, вычтите 10 дБ.
  • Если соседний дом находится в направлении вышки и отбрасывает тень на антенну, вычтите еще 20.

Если у вас осталось около 12 дБ или более после вычитания оценок потерь, у вас должно быть достаточно сигнала для просмотра OTA TV. Если уровень шума ниже 12 дБ, попробуйте найти место повыше для установки антенны. Это может быть верхний этаж или даже чердак. Вы можете рассмотреть крышу, если это возможно.

Если для самого слабого сигнала имеется достаточный запас по шуму, следующим соображением является расстояние антенны от вышки. Важной переменной при рассмотрении расстояния является то, является ли частота сигнала VHF или VHF.УВЧ. Коммерческие антенны обычно указывают диапазон, в котором они могут улавливать сигнал. Это немного вводит в заблуждение, поскольку они обычно указывают расстояние для сверхвысокой частоты (UHF).

Частота UHF работает на более высокой частоте, чем VHF или «Очень высокая частота». На самом деле, комнатная коммерческая антенна мало что даст для приема УКВ-станции, чего нельзя сделать с помощью пары кроличьих ушей.

Обычно ваши каналы VHF должны быть в пределах 15 миль, а ваши UHF должны быть в пределах 30 миль, чтобы решение для помещений работало.Это сильно зависит от того, сколько потерь принимает сигнал, прежде чем он достигнет вашей антенны. Я видел, как внутренние антенны работают на расстоянии более 50 миль от радиовышки.

Последнее, что нам нужно рассмотреть, это направление башни. Эта информация может понадобиться или не понадобиться в зависимости от типа антенны, но важно знать, нужно ли нам устранять неполадки с сигналом. Нажмите на соответствующий канал в инструменте карты FCC, и он выделит направление к телебашне.

Теперь у нас есть все, что нужно знать о сигнале.Теперь мы можем рассказать о доступных типах антенн, их сильных и слабых сторонах.

Усиление антенны против. Усиление усилителя

Этот вопрос может сбивать с толку, так как существует два типа усиления антенн. Существует коэффициент усиления антенны, который мы обсуждали ранее как присущий антенне. В основном это помогает вам принимать сигнал с вышки и может быть добавлено к вашему запасу по шуму.

Затем идет усиление усилителя, которое добавляется от усилителя с питанием. Этот усилитель не повлияет на способность антенны принимать сигнал, но уменьшит шум, создаваемый разветвителями, длинами кабелей и тюнерами между антенной и вашим телевизором.

Подробнее об антенных усилителях

Пассивные и активные антенны – Активная телевизионная антенна представляет собой антенну с усилителем сигнала с питанием. Это противоположно пассивной телевизионной антенне, которая не имеет усиления сигнала. Активные антенны не повлияют на способность антенны улавливать сигнал.

Однако он усилит сигнал, поступающий на вашу антенну, для преодоления помех в линии, разветвителях и ТВ-тюнере. Это «усиление» дается в единицах усиления в дБ.Обратите внимание, что усилитель также добавляет шум, который влияет на коэффициент усиления усилителя.

Это не означает, что каждой антенне нужен усилитель. Сильные усиленные сигналы могут перегрузить тюнер, в результате чего канал не будет отображаться на экране телевизора. (Перегрузка в данном случае не означает «взорвать». С тюнером все будет в порядке)

Также бывают случаи, когда усилитель не дает реальной пользы. Например, предположим, что все принятые каналы попадают на антенну с запасом по шуму 30 дБ.Этого уже достаточно для преодоления большинства коаксиальных линий к телевизору, поэтому усилитель не нужен.

Здесь возникает еще один важный момент. Очистите свои коаксиальные трассы. В старых антеннах и установках кабельного телевидения использовался коаксиальный кабель RG-59. Это почти вдвое превышает потери в дБ по сравнению с RG-6, используемым в современных телевизионных антенных установках.

При использовании разветвителей убедитесь, что они рассчитаны на частоту не менее 5–1000 МГц. Помните, что мощность сигнала делится на количество выходов разветвителя, независимо от того, используются они или нет.Разветвитель вызывает потери соединения 3,5 дБ на каждом выходе.

Типы телевизионных антенн

Прежде чем закончить, я хотел бы дать общий обзор различных типов антенн. Важно понимать, что направленные антенны будут иметь больший радиус действия. Тем не менее, для типичных внутренних и наружных домашних антенн я бы придерживался простоты и удобства всенаправленной антенны, если это вообще возможно.

Современные всенаправленные антенны

Плоская – эстетически привлекательная антенна, изображенная ниже.Они приятны для глаз. Они хорошо работают с сигналами УВЧ.

Stylish- Такие компании, как Mohu, представили эстетически привлекательные внутренние антенны, такие как Mohu Curve. Я использовал ее сам, и это одна из моих любимых комнатных ТВ-антенн. В качестве стильной наружной антенны, отлично работающей в диапазоне УВЧ и УКВ, я рекомендую Mohu Sky, изображенную ниже. Это антенна, которую мы используем, и она нам нравится. Он доступен на веб-сайте Mohu.

Направленные антенны

Решетчатая антенна  — Эти антенны предназначены для направления усиления антенны в луч, ширина которого обычно не превышает 25 градусов. Они идеально подходят для тех областей, где телевизионные башни имеют тенденцию быть в одном направлении.

Антенна Yagi – Это моя любимая направленная антенна. Ширина луча может варьироваться от 30 до 80 градусов, но дает большое усиление антенны. Они отлично подходят для съемки труднодоступных башен на больших расстояниях, но также будут захватывать близлежащие станции, которые не находятся в том направлении, в котором вы целитесь.

Старые всенаправленные антенны

Эти антенны по-прежнему прекрасно работают для станций рядом с вашим домом.Если вы живете в районе метро с большим количеством сигналов поблизости, вы можете попробовать одного из этих динозавров.

Петля — Петля — это всенаправленная антенна, показанная на рисунке ниже. Эта антенна также содержит пару кроличьих ушей. Петля в основном предназначена для приема УВЧ.

Дипольная антенна . Для телевизионных антенн эти всенаправленные антенны обычно называют «кроличьими ушами». Они работают для местных сигналов VFH, но не более того.

Галстук-бабочка . Антенна в виде галстука-бабочки изображена ниже.Он всенаправленный и может тянуть VHF и UHF. Галстук-бабочка хуже работает на УВЧ по сравнению с рамочной антенной и не выдерживает кроличьи уши на УКВ.

Нужна дополнительная информация?

Если эта статья не ответила на ваш конкретный вопрос, перейдите на нашу домашнюю страницу ! В нем вы найдете доступных интернет-провайдеров, потоковые сервисы для удовлетворения ваших потребностей, информацию об антеннах и многие другие инструменты и ресурсы, которые помогут вам сэкономить деньги на телевидении и доступе в Интернет.

Чтобы получить советы и рекомендации по перерезанию шнура и другим техническим темам, присоединяйтесь к нашей странице Facebook.

Присоединяйтесь к миллионам кусачек

* Раскрытие информации: Grounded Reason поддерживается небольшой комиссией за покупки, сделанные по ссылкам на некоторые продукты на этом веб-сайте. Мы не принимаем компенсацию от компаний, пытающихся повлиять на наш обзор продуктов.

5 приемов для обеспечения наилучшего приема с помощью комнатной антенны

Щелкните изображение, чтобы просмотреть всю серию.

Для резаков для шнура все старое снова становится новым — по крайней мере, когда речь идет об использовании антенны для приема бесплатного эфирного (OTA) телевидения. По мере того, как все большее число людей устают от растущей стоимости кабельного телевидения и всех других проблем, связанных с этим, многие отказываются от кабельного телевидения в пользу потокового и OTA-телевидения. Неудивительно, что в последние годы продажи антенн выросли, и розничные продавцы, такие как Antennas Direct, сообщают об огромных всплесках продаж.

«Проще говоря, круто снова иметь антенну.»

Проще говоря, здорово снова иметь антенну.

Если и есть один недостаток в том, чтобы смахнуть пыль со старых кроличьих ушей, так это то, что нужно правильно настроить комнатную антенну, чтобы ловить все станции в вашем районе в кристально чистом виде. -Четкое HD может быть сложной задачей. После того, как в 2009 году вещатели переключились с аналогового на цифровое, найти сигнал стало немного сложнее. Это потому, что с цифровым сигналом вы либо получаете четкое изображение, либо его нет вообще. не имеют права или не могут установить наружную антенну на крыше, а это означает, что размещение антенны в нужном месте важнее, чем когда-либо.Даже более новые, более продвинутые «плоские» антенны, которые являются разнонаправленными и не должны быть «наведены» под точным углом, как популярный, популярный Mohu Leaf, все еще могут потребовать небольшой работы, чтобы их позиционировать. право принимать наилучший возможный сигнал.

К счастью, есть несколько простых советов и приемов, которые помогут вам добиться оптимального приема с помощью комнатной антенны.

1. Узнайте, где в вашем районе находятся телебашни

Направив антенну на телевышки, можно улучшить прием.Фотография сделана woodleywonderworks и использована здесь с лицензией Creative Commons.

Первое, что вам нужно сделать, прежде чем даже пытаться настроить антенну, это определить расположение вышек вещания в вашем районе. В идеале вы должны сделать это еще до того, как купите антенну, потому что это поможет вам лучше понять, насколько мощной должна быть антенна, чтобы принимать станции, которые вы хотите смотреть.

Есть несколько отличных веб-сайтов для определения местоположения телевизионных сигналов в вашем регионе — TVFool.com и AntennaWeb.org. Любой из этих онлайн-инструментов позволит вам ввести свой почтовый адрес и увидеть карту с указанием расстояния и направления различных вышек вещания в вашем районе.

В этом отчете AntennaWeb показано, что большинство передающих вышек расположены к юго-западу от дома.

Почему это важно? Допустим, у вас возникли проблемы со связью с местным филиалом NBC. Используя карту, вы можете увидеть, в каком направлении расположена башня, и переместить антенну на внешнюю стену, обращенную к этой конкретной башне. Он также может подсказать вам, какая мощность антенны вам понадобится для приема каналов в вашем районе. Например, если большинство вышек находятся в пределах 30 миль, должна работать антенна с радиусом действия 30 миль. Однако, если вы живете дальше от вышек вещания, вам может понадобиться более мощная антенна с радиусом действия 50 миль или более.

2. Поместите антенну в окно или рядом с ним

Чем меньше препятствий между вашей антенной и вещательными вышками, тем лучше. И не заблуждайтесь — толстые стены и потолки, безусловно, преграды.Вот почему размещение антенны в окне или рядом с ним часто дает наилучшие результаты. Во многих случаях это может дать вам самую четкую линию обзора вещательной вышки, при условии, что прямо за окном нет серьезного препятствия, такого как большое дерево или кирпичная стена вашего соседа.

Несколько важных замечаний о размещении антенны на окне. Во-первых, остерегайтесь поглощения тепла от солнца. С Mohu Leaf производитель рекомендует убедиться, что «белая сторона обращена наружу, чтобы антенна меньше поглощала солнечное тепло. Кроме того, если вы используете плоскую антенну, убедитесь, что вы надежно приклеили все четыре угла к окну, чтобы оно не погнулось и не деформировалось со временем, так как это будет препятствовать приему.

3. Иди высоко

Когда вы используете инструменты поиска сигнала на TV Fool, AntennaWeb или других подобных сайтах, вы заметите, что вас попросят ввести предполагаемую высоту вашей антенны. На это есть очень важная причина. Как правило, чем выше расположена ваша антенна, тем лучше будет ваш прием.Вот почему наружные антенны, как правило, ловят так много каналов.

Высота антенны играет ключевую роль в приеме. (скриншот TVFool.com)

Имея это в виду, вы должны попытаться разместить антенну как можно выше в своей комнате (имея в виду, что вы все равно хотите, чтобы она располагалась у внешней стены и у окна, если это возможно). ). В некоторых случаях, например, когда телевизор находится в подвале или телевышки находятся далеко, это может означать размещение антенны на более высоком этаже или даже на чердаке, и для этого может потребоваться немного более длинный коаксиальный кабель. Просто убедитесь, что у вас нет излишне длинного коаксиального кабеля, потому что длинные кабели могут ухудшить сигнал.

4. Держите антенну подальше от металлических предметов

Металлические поверхности рядом с антенной могут создавать помехи цифровым сигналам и блокировать прием. Например, если вы поместите антенну в окно, но сразу за окном есть металлические решетки или металлическая сетка от насекомых, это может вызвать проблемы. Точно так же, если у вас в доме металлическая крыша, установка антенны посреди чердака, вероятно, не даст положительных результатов.

«Старайтесь держаться от этих [металлических] предметов на как можно большем расстоянии (в идеале 6 футов или больше)», — рекомендует Antennas Direct.

5. Проверьте различные варианты размещения антенн

Хотя было бы неплохо подключить антенну и сразу же начать принимать все каналы в вашем районе в прекрасном HD, факт в том, что вам, вероятно, придется протестировать несколько разных мест для вашей антенны, пока вы не найдете положение, которое предлагает лучшие результаты. Используя советы из этой статьи, попробуйте несколько мест в вашем доме.Каждый раз, когда вы размещаете антенну в новом месте, запускайте сканирование каналов на телевизоре и смотрите, какие каналы ловятся. Если вы используете плоскую антенну, я рекомендую использовать прозрачную клейкую ленту для временного размещения антенны во время сканирования.

После небольшого исследования и некоторого терпения вы сможете добиться отличного приема с помощью комнатной антенны.

У Стива Белка есть миссия — показать людям, как легко перерезать шнур и избавиться от кабеля. Его веб-сайт Cut Cable Today предлагает простое для понимания пошаговое руководство по избавлению от кабеля раз и навсегда.Вы можете следить за Стивом в Твиттере @CutCableToday .



10 лучших наружных телевизионных антенн 2022 года [4K и UHD]

С распространением услуг кабельного, спутникового и потокового видео потребители имеют больше возможностей, чем когда-либо прежде, для получения высококачественных программ, но цены могут быть обескураживающими для некоторых людей.

Однако, когда дело доходит до получения новостей и развлечений, существует множество бесплатных видеопрограмм, доступных в эфире.

Не все потребители заинтересованы в предложениях, доступных через кабельное и спутниковое телевидение или услуги потоковой передачи через Интернет (все это, как правило, требует ежемесячной абонентской платы).

Крупные вещательные компании, такие как ABC, CBS, NBC и PBS, предлагают бесплатное телевидение каждый день в году без необходимости платить кабельной компании за доступ к этим передачам.

Поскольку так много вещательных компаний предлагают бесплатное (при поддержке рекламодателей) телевидение, имеет смысл получать свои передачи с антенной, а не подписываться на услугу, которая заставляет вас платить за то, что любой, у кого есть телевизор, может получить бесплатно.

К сожалению, мощность сигнала телевещания неодинакова. Если вам посчастливилось жить в районе, где телевизионные антенны посылают довольно слабые сигналы или где естественные и искусственные объекты вызывают помехи, вы можете разочароваться, пытаясь настроиться на свои любимые передачи или когда вы хотите поймать последние местные новости. .

Вот почему вам понадобится наружная телевизионная антенна или внутренняя телевизионная антенна. Далее следует обзор лучших телевизионных антенн, ранжированных по цене, чтобы помочь вам принять решение о покупке.

Примечание : Самые выдающиеся наружные телевизионные антенны будут принимать слабые сигналы от дальних радиовещательных антенн, обеспечивая при этом превосходное качество звука и изображения

Лучшие наружные телевизионные антенны на 2022 год

На что обратить внимание

1. Безопасность превыше всего!

При установке новой наружной телевизионной антенны убедитесь, что вам безопасно подниматься по лестнице, чтобы установить ее на крыше.

2.Не стесняйтесь обращаться за помощью

Лучше всего иметь помощника, например, чтобы он оставался на земле и надежно держал лестницу для вас. Если у вас есть какие-либо опасения по поводу вашей способности установить его самостоятельно, вы всегда можете договориться с местным мастером, который позаботится об этой задаче за вас.

3. Люди, которые спешат

Люди захотят рассмотреть наружные антенны, которые предназначены для быстрой установки — ищите модель с четкими инструкциями.

4. Ваша новая наружная антенна даст вам часы бесплатного программирования каждый день

Прежде чем вы это узнаете, вы сможете сесть на диван в гостиной и начать наслаждаться всеми бесплатными телепрограммами через новую наружную антенну.

5. Теперь можно перерезать шнур

Если вы подписались на кабельную услугу для доступа в Интернет, а также для телевидения, узнайте, как сохранить доступ в Интернет и отменить опцию платного телевидения, если она вам больше не нужна.


Выбор редакции: компактная наружная антенна RCA Yagi HDTV

Вы должны восхищаться компактной наружной антенной Yagi HDTV RCA с радиусом действия 70 миль. Для любителей телепередач, которым не терпится начать смотреть свои любимые программы, это устройство является идеальным выбором, поскольку его можно быстро и легко установить благодаря предварительно собранным элементам конструкции.

Благодаря поддержке видео высокой четкости вплоть до 1080i HDTV и довольно сильному приему сигнала, эта наружная антенна подойдет всем, кто ищет лучшее качество звука и изображения по разумной цене.

Особенности

  • Разрешение: 4K, 8K, 1080 HDTV
  • Дальность действия 70 миль
  • Приложение для поиска сигналов RCA
  • Всепогодный

Проверить цену на Amazon Прямое добавление в корзину на Amazon


Лучшие наружные телевизионные антенны до $30

1.

Двухпанельная HDTV-антенна 1byone 4K

Идеальный выбор для людей с ограниченным бюджетом. Наружная двухпанельная антенна HDTV 4K 1byone позволит вам с легкостью принимать все местные каналы HDTV.После того, как вы подключите антенну к телевизору коаксиальным кабелем, он начнет поиск всех доступных станций в вашем районе.

Коаксиальный кабель RG6U длиной 26 футов обеспечивает превосходное разрешение в форматах Ultra-HD 4K и Full HD (1080p). Антенна толщиной с лист бумаги состоит из двух панелей, чтобы улавливать больше сигнала. Он водонепроницаем и устойчив к солнечному свету.

Одной из примечательных особенностей этой антенны является усилитель сигнала для приема сигналов на расстоянии до 200 миль. Поскольку она была разработана таким образом, чтобы противостоять стихиям даже в ненастную погоду, вы можете рассчитывать на то, что эта наружная антенна прослужит вам долгие годы.

Особенности

  • Разрешение: ультра-HD 4K и Full HD (1080p)
  • Дальность действия 200 миль
  • Кабель длиной 26 футов
  • Водонепроницаемый и устойчивый к солнечным лучам

Проверить цену на Amazon Прямое добавление в корзину на Amazon


Лучшие наружные телевизионные антенны до $50

2.

Наружная антенна для цифрового телевидения Sobetter

Наружная цифровая ТВ-антенна Sobetter с усилением на 150 миль, изготовленная из материалов, заявленных производителем как высококачественные, принимает сигналы ОВЧ в диапазоне от 40 до 300 МГц и сигналы УВЧ в диапазоне от 470 до 890 МГц.

Имеется полная поддержка HDTV (для программ с более высоким разрешением), для приема программ, транслируемых в форматах 720p, 1080i и 1080p. Эта антенна поставляется с удобным беспроводным пультом дистанционного управления, который является опцией, недоступной для менее дорогих антенн.

Если вы живете в отдаленной местности или в сельской местности, где уровень сигнала для телешоу был проблемой для вас и вашей семьи, вы оцените, что эта наружная антенна Sobetter с усилителем способна принимать сигналы на расстоянии 150 миль.Этого должно быть достаточно для большинства людей, даже для тех, кто живет в глуши.

Особенности

  • Разрешение: 720p, 1080i и 1080p
  • Дальность действия 150 миль
  • Кабель длиной 32,8 фута
  • Беспроводной пульт

Проверить цену на Amazon Прямое добавление в корзину на Amazon


3.

Компактная наружная антенна Yagi HDTV RCA

Что мне очень нравится в этой наружной антенне RCA, так это простота ее установки.Его предварительно собранная конструкция включает в себя элементы, которые просто защелкиваются на месте, чтобы зафиксироваться на антенне, а рефлектор УВЧ (чтобы обеспечить более сильный сигнал для трансляций сверхвысоких частот) легко раскладывается и также фиксируется во время установки.

Вам следует рассмотреть модель RCA, потому что она предлагает поддержку программирования с разрешением до 1080i HDTV.

Это обеспечивает наилучшее качество изображения и звука с бесплатными передачами, транслируемыми по воздуху, а прием сигнала должен быть хорошим для приема передач на расстоянии до 70 миль от телевизионных вышек программатора.Он поставляется с монтажным оборудованием, мачтой и трансформатором (75 Ом) для размещения на открытом воздухе на крыше вашего дома.

Я ценю, что RCA разрабатывает и производит все свои наружные антенны здесь, в США. Антенны, созданные RCA, будут соответствовать или превосходить стандарты производительности и качества Ассоциации бытовой электроники. Действительно, антенна дает мне отличное качество изображения и звука на всех каналах, которые я пробовал до сих пор.

Особенности

  • Разрешение: 4K, 8K, 1080 HDTV
  • Дальность действия 70 миль
  • Приложение для поиска сигналов RCA
  • Всепогодный

Проверить цену на Amazon Прямое добавление в корзину на Amazon


4.Наружная телевизионная антенна GE Pro

Если вы привыкли смотреть телепрограммы в диапазоне УВЧ, стоит рассмотреть эту антенну. Он ловит все станции на частотах VHF и UHF с превосходным качеством приема в разрешениях 1080p и 4K. Длина антенны на этой бюджетной антенне составляет 20,5 дюйма. Имейте в виду, что вам нужно будет предоставить собственный кабель при установке на крыше вашего дома.

Наружная телевизионная антенна GE Pro может обнаруживать телевизионные сигналы на расстоянии 70 миль (конечно, сила сигнала всегда зависит от местных факторов окружающей среды и погоды). К сожалению, сигналу может мешать горный массив или даже группа небоскребов.

Тем не менее, вы должны быть в состоянии четко принимать сигналы, даже если они находятся далеко, потому что вы можете направить антенну, чтобы точно настроить, из какой части неба она принимает телевизионные сигналы.

Особенности

  • Разрешение: 1080p, 4K
  • Дальность действия 70 миль
  • Приложение для поиска сигналов RCA
  • Всепогодный

Проверить цену на Amazon Прямое добавление в корзину на Amazon


5.Уличная антенна Winegard FlatWave Air FL6550A

Для более качественного просмотра телепередач Winegard FlatWave Air FL6550A может быть именно тем, что вы искали в качестве наружной антенны по умеренной цене, поскольку она оснащена новейшей технологией со сверхмалошумящим цифровым усилителем с расщепленным диапазоном для обеспечения сигнала, не уступающего конкурентам. что с кабельного ТВ.

Это оборудование было разработано как компактная альтернатива более громоздким наружным ТВ-антеннам, представленным сегодня на рынке.Разработанная дизайнерами и сборщиками в США, вы можете гордиться покупкой системы, созданной местными рабочими, а не иностранцами, которые мало связаны с американскими потребителями.

Антенна FlatWave дает вам доступ к целому ряду бесплатных программ HDTV со станций, транслирующих сигналы в диапазонах УВЧ и ОВЧ на расстоянии до 60 миль от вашего дома. В дополнение к новостям, погоде, спортивным событиям в прямом эфире, ситкомам и драмам вы сможете наслаждаться киноканалами благодаря многоадресным каналам, которые теперь транслируются в свободных частотных диапазонах.

С подключенной мощной антенной вы можете рассчитывать на максимальную дальность действия. Но даже если вы не подключите этот компонент, зрители могут рассчитывать на получение сигнала на расстоянии около 35 миль.

Изготовленная компанией Winegard, эта антенна весит 2,92 фунта, что указывает на ее небольшой размер, который не будет бросаться в глаза при установке на крыше. USB-подключение не требуется. Вы можете подключить его к телевизору с помощью стандартного коаксиального кабеля, точно так же, как вы использовали бы для получения стандартных сигналов кабельного телевидения, когда платили за эту услугу.

Особенности

  • Разрешение: 1080p, 4K, 8K
  • 60-мильный диапазон
  • Система гибкого крепления
  • Всепогодный

Проверить цену на Amazon Прямое добавление в корзину на Amazon


6. Дерево Наружная ТВ-антенна New Bee

Людям, которые живут в очень отдаленных районах или в местах, где просто сложнее принимать телевещательные сигналы в диапазонах УВЧ и УКВ, требуется максимальная мощность приема.Вот где может пригодиться наружная антенна HDTV UHF VHF с дистанционным управлением Tree New Bee.

Он способен принимать сигналы на расстоянии до 150 миль. Tree New Bee разрабатывает свои антенны с использованием так называемой «чистой вершинной» технологии, которая защищает ваши телевизионные каналы от помех, создаваемых другими устройствами в вашем доме, такими как кухонная техника, сигналы сотового телефона и FM-радиосигналы будут устранены.

Эта наружная антенна оснащена 40-футовым кабелем RG6, и вы можете прикрепить ее к крыше, оставив достаточно места для удлинения кабеля для удобного подключения к телевизору.

Если вы помните первые дни антенн на крыше, когда вам приходилось забираться на крышу, чтобы изменить ориентацию антенны, вы будете рады узнать, что это современное, ультрасовременное наружное камера работает с пультом.

Его можно манипулировать для полного моторизованного вращения на 360 градусов, гарантируя, что вы всегда сможете направить антенну Tree New Bee в наилучшую прямую видимость для приема сигналов вещания, даже с очень большого расстояния.

Особенности

  • Разрешение: 720p, 1080i, 1080p
  • Дальность действия 150 миль
  • Инфракрасный пульт дистанционного управления
  • Всепогодный

Проверить цену на Amazon Прямое добавление в корзину на Amazon


Лучшие наружные телевизионные антенны до $75

7.

Мастер канала METROtenna 40

Наружная HD-антенна CM-4228HD с 8 отсеками от Channel Master принимает стандартные сигналы УВЧ и ОВЧ, а также FM-радио. Несмотря на то, что она весит 10 фунтов, я был поражен тем, насколько маленькая и тонкая эта антенна с радиусом поворота в два фута.

Он имеет размеры 41 дюйм на 5,5 дюйма на 33 дюйма и поставляется в сером цвете, что означает, что он не будет выделяться среди ваших соседей, если вы прикрепите его в незаметном месте на крыше вашего дома. Те, кто не хочет платить ежемесячную плату за кабель, но все же хочет убедиться, что они получают отличное изображение и звук, захотят попробовать эту антенну.

PBS, канал Weather Channel, кулинарные программы, шоу для детей, спорт, документальные фильмы и ряд ежедневных комедий положений и драм будут появляться на вашем телевизоре бесплатно после того, как вы установите эту простую в использовании наружную антенну.

Особенности

  • Разрешение: 1080i
  • Дальность действия 80 миль
  • Встроенное крепление стрелы
  • Всепогодный

Проверить цену на Amazon Прямое добавление в корзину на Amazon


Лучшие наружные телевизионные антенны до $150

8.

Антенны Direct Clearstream 4V TV Antenna

Высокое качество конструкции, деталей и производственного процесса, используемых при изготовлении наружной антенны ClearStream 4V, должны стоить цены на это устройство, устанавливаемое на крыше, от Antennas Direct.

При весе всего 6 фунтов и размерах 21,4 дюйма на 5,1 дюйма на 12,2 дюйма он оснащен специальными элементами УВЧ и ОВЧ (в том числе многонаправленными) для системы, которая должна обеспечить наилучшую производительность даже в областях, где прием довольно слабый. качественный.

Вот почему на детали антенны ClearStream 4V распространяется пожизненная гарантия. Объявив успех своей антенны основанной на запатентованной технологии, ClearStream должен быть в состоянии принимать сигналы для вашего телевизора с радиовещательных вышек, удаленных на 70 миль от вашего дома.

Патент связан с петлевой конструкцией антенны ClearStream. Форма петли помогает антенне улавливать более широкий диапазон частот телевизионного вещания, а угол луча, который она может принять, означает, что вам не нужно поворачивать антенну для настройки на разных вещателей.

Кроме того, входящий в комплект отражатель служит для увеличения мощности вашей антенны, чтобы еще больше увеличить дальность действия. Независимо от того, живете ли вы в пригороде или более сельской местности, эта антенна поможет вам видеть сигналы вещания, даже когда такие препятствия, как густая листва или даже плотные кровельные материалы, могут помешать оптимальному приему сигнала.

Особенности

  • Разрешение: 1080p, 4K
  • Дальность действия 70 миль
  • Кабель длиной 12 футов
  • Всепогодный

Проверить цену на Amazon Прямое добавление в корзину на Amazon


Лучшие наружные телевизионные антенны до 200 долларов

9.8-элементная антенна Bowtie HDTV

Мне пришлось проверить 8-элементную антенну Bowtie HDTV от Antennas Direct, потому что производитель отмечает, что это самая мощная антенна в своем классе, способная принимать сигналы на расстоянии 70 миль. По сути это 4 антенны в одной.

Форма антенны-бабочки дает ей разнонаправленные элементы для приема сигнала лучшего качества, даже если он исходит от удаленной антенны телевизионного вещания, что является обычным явлением в сельских и отдаленных районах и даже в некоторых пригородных районах.

Это антенна высотой 30 дюймов и диаметром 1,6 дюйма в стальной трубе с порошковым покрытием. Его основание сконфигурировано так, чтобы быть очень универсальным, что позволяет ему поворачиваться для вертикального, горизонтального или углового использования, в зависимости от того, что лучше всего подходит для вашего местоположения. В дополнение к антенне DB8e, состоящей из 4 частей, вы получите монтажное оборудование и регулируемую застежку мачты, которая может выдержать все типы плохих погодных условий, что снижает общую стоимость владения, поскольку она не будет падать под элементами.

Также производитель по-прежнему предоставляет пожизненную гарантию на все детали.Крепление антенны имеет 90-дневную гарантию на детали и поставляется с всепогодными болтами и герметизирующей лентой, что упрощает установку. Вы можете отправить сигнал с этой наружной антенны на все телевизоры в вашем доме, при этом сигнал будет направляться по стандартному коаксиальному кабелю.

Особенности

  • Разрешение: 1080p, 4K
  • Дальность действия 70 миль
  • Пожизненная гарантия на детали
  • Всепогодный

Проверить цену на Amazon Прямое добавление в корзину на Amazon


Лучшие наружные телевизионные антенны до 300 долларов

10.Наружная телевизионная антенна Mohu Sky 60

Вы больше никогда не будете платить за широковещательное телевидение, теперь, когда вы можете отрезать кабель от поставщика кабельного или спутникового телевидения благодаря антенне Mohu Sky 60, предназначенной для установки за пределами вашего дома. Инженеры Mohu протестировали антенну Sky 60, чтобы показать, что она может принимать телевизионные сигналы на расстоянии до 75 миль.

Mohu использует так называемую технологию «CleanPeak Filter» для устранения помех и шума от сигналов смартфонов и транслируемых FM-радиостанций, чтобы обеспечить максимально четкий сигнал. Телевизионная трансляция в формате 1080HD будет безупречно смотреться на вашем телевизоре, если вы достанете ее с неба с помощью этой антенны Mohu Sky.

Он весит всего 3 фунта, так что вы не устанете, просто волоча его по лестнице при креплении к крыше. В отличие от других брендов, которые требуют некоторой регулировки положения своей антенны для получения сигнала высочайшего качества, Mohu Sky 60 оснащен многонаправленной антенной.

Конечно, если вы живете в районе с географическими особенностями, которые создают помехи для сигналов телевизионного вещания, например, в горах, вам все равно может потребоваться внести небольшие коррективы в отношении того, где вы размещаете антенну в первый раз.Но после этого ваша семья сможет наслаждаться четким видео и кристально чистым звуком по всему дому благодаря антенне Mohu.

Особенности

  • Разрешение: 1080p
  • 75-мильный диапазон
  • Кабель длиной 30 футов
  • Всепогодный

Проверить цену на Amazon Прямое добавление в корзину на Amazon


Заключение

Понятно, что вы можете сэкономить много денег, если откажетесь от кабельного или спутникового телевидения и вместо этого будете полагаться на свою новую наружную телевизионную антенну, которая будет получать все бесплатные сигналы, которые вещатели предоставляют каждый день.

Хотя вы не сможете получать платные программы или специальные мероприятия с оплатой за просмотр, используя только антенну, вы получите удовлетворение от осознания того, что не тратите деньги впустую на то, что доступно бесплатно, при условии, что у вас есть соответствующее оборудование.

Раскрытие информации: Рекомендации по продуктам не спонсируются и выбираются нашей редакцией. Мы можем получать партнерскую комиссию, когда вы покупаете товар по нашим ссылкам .

Фото: Unsplash

Выбор эфирной телевизионной антенны для бесплатных HD-каналов

Последнее обновление: понедельник, 24 января 2022 г.

Одним из самых дорогих ежемесячных счетов является счет за кабельное телевидение.Потеря счета за кабельное телевидение может сэкономить вам более 1500 долларов в год. Что кабельные компании не хотят, чтобы вы знали, так это то, что, установив эфирную телевизионную антенну, вы можете получать бесплатные каналы высокой четкости прямо в своей гостиной. Процесс очень простой. Все новые телевизоры имеют то, что они называют цифровым тюнером, встроенным прямо в телевизор. Это позволяет подключить эфирную телевизионную антенну и начать смотреть бесплатное телевидение. Вы получаете все основные станции, такие как ABC, NBC, CBS, PBS и CW. Есть также много подстанций с отличными шоу и контентом.

 Ищете цифровую антенну в Великобритании? Нажмите здесь, чтобы ознакомиться с нашим руководством.

Это легко Выполните следующие 3 шага:

  1. Подключите к ANT IN на задней панели любого телевизора с поддержкой цифрового телевидения.
  2. Размещение антенны – Разместите на стене, окне, чердаке или крыше и найдите оптимальное положение для антенны.
  3. Сканировать каналы — Выберите «Меню», затем «Поиск каналов», и вы готовы наслаждаться бесплатными телешоу.



Посетите наш канал на YouTube, чтобы найти больше полезных видео.

Поиск подходящей антенны OTA

Чердачная антенна OTA

Поскольку сигнал транслируется с передающей башни, вам нужно выяснить, как далеко вы находитесь от вышек. Прежде всего, нужно найти подходящую антенну для вашего местоположения. Как правило, если вы живете недалеко от крупного города, вам может не понадобиться такая большая эфирная антенна. Есть несколько отличных веб-сайтов и приложений, которые подскажут размер и стиль необходимой антенны.Давайте посмотрим на них:

веб-сайтов

    • Инструмент поиска телевизионных станций — используйте наш веб-сайт для поиска каналов, карт и антенн в вашем регионе. Просто введите свой почтовый индекс для результатов.
    • Mohu Antenna Selector — введите почтовый индекс и создаст список антенн и станций.
    • Антенны Прямой селектор антенны — дает вам список каналов и результаты диапазона для вашего местоположения.
    • Tvfool — дает вам возможность выбора нужного размера антенны и каналов, которые вы будете принимать.
    • Channel Master — хорошее руководство по выбору антенны. Предоставление вам расстояния и местоположения башен вещания.
    • ANTOP — на сайте есть хорошие карты сигнала DTV и селектор антенны.
    • RabbitEars — полезный сайт для поиска станций и вышек для точной настройки антенны.

Приложения для смартфонов

Эти приложения для смартфона могут помочь направить антенну OTA. Они могут быть полезны и точны, когда вы находитесь на чердаке или на крыше, пытаясь настроить антенну.Просто используйте одно из этих приложений, чтобы направить антенну в правильном направлении.

Айфон

Цифровые телевизионные антенны

Нет кабеля

Андроид

Цифровые телевизионные антенны

Указатель антенны HDTV

Сгенерированные карты

Для большинства этих сайтов просто введите свой почтовый адрес и почтовый индекс. Затем он сгенерирует карту и список каналов, которые вы сможете принимать. Он также подскажет вам, какой тип антенны вам понадобится и как ее направить.

миль Диапазон

На этих сайтах также будет указано расстояние от вашего дома до вещательных вышек. Это даст вам представление о антенне дальности действия, необходимой для приема станций.

Цветовой код

Как вы можете видеть на картинке ниже, для зоны, в которую я вошел, доступно довольно много каналов. Таблица имеет цветовую кодировку и показывает, какой тип антенны вам потребуется для приема сигнала.

Список каналов

Показывает доступные каналы в области, которую я ввел.Вы можете увидеть карту и список каналов для себя, используя наш инструмент поиска станций.

Тип эфирной антенны, которая вам понадобится:

Зеленый — внутренней телевизионной антенны, вероятно, достаточно для приема этих каналов (диапазон 30 миль)

Желтый — антенна на чердаке, вероятно, необходима для приема каналов на этом уровне и выше (диапазон 60 миль)

Красный — антенна на крыше, вероятно, необходима для приема каналов на этом уровне и выше (дальность 100 миль)

Серый — эти каналы очень слабые и, скорее всего, потребуются крайние меры, чтобы попытаться их подобрать.

Давайте выберем эфирную антенну

Есть много компаний, которые производят эфирные антенны.Мы покажем вам то, что мы считаем лучшим в этой области. Мы перечислим эти HD-антенны по системе цветового кодирования, показанной на предыдущем графике. Для большинства людей, живущих в черте города, подойдет желтый диапазон (60 миль). Общее эмпирическое правило: чем выше вы разместите антенну, тем лучше будет прием.

Соблюдайте осторожность при покупке эфирной антенны. Есть много мошенничества. При покупке антенны выбирайте известные компании, которые не преувеличивают своих требований.Те, которые мы предпочитаем, находятся на этой странице. Если это звучит слишком хорошо, чтобы быть правдой, возможно, так оно и есть.

Зеленая антенна – дальность действия 30 миль


Комнатная телевизионная антенна Mohu Leaf 30 (30 миль)

Комнатная HDTV-антенна Mohu Leaf 30 — одна из лучших внутренних цифровых ТВ-антенн на современном рынке. Его всенаправленная плоская конструкция и вес делают его очень универсальным. Простой квадратный дизайн делает регулировку ненужной. Сборка так же проста, как присоединение шнуров в соответствии с указаниями, включение усилителя и подвеска Leaf в лучшем месте для приема по воздуху.Эта антенна обеспечит кристально чистый прием. Первоначальная настройка так же проста, как ввинчивание лампочки.

Где купить:

Внутренняя HDTV-антенна Mohu Leaf 30 доступна в следующих магазинах:

Моху:

Комнатная HDTV антенна Mohu Leaf 30

Амазонка:

Телевизионная антенна Mohu Leaf 30

Зеленая антенна — дальность действия 30 миль

Сверхтонкая цифровая HDTV-антенна для помещений 1byone (30 миль)

Установка очень проста благодаря комнатной антенне 1byone.Просто подключите коаксиальный кабель к телевизору. Эта комнатная/наружная антенна от 1byone — отличный способ избавиться от ежемесячных счетов за кабельное телевидение или получить эфирные сигналы для комнат, которые не подключены к кабелю. В комплект входят плоская антенна, монтажные принадлежности, адаптер питания, усилитель мощности и водонепроницаемая крышка для подключения на открытом воздухе. Вам понадобится коаксиальный кабель необходимой длины для подключения к телевизору. Антенну можно закрепить на стене или на столбе.Он легкий, поэтому его легко установить или разместить в любом месте.



Где купить:

Сверхтонкая цифровая HDTV-антенна для помещений 1byone доступна в следующих магазинах:

eBay:

1byone Сверхтонкая цифровая HDTV-антенна для помещений

Амазонка:

Сверхтонкая цифровая HDTV-антенна для помещений 1byone

Желтый — дальность действия 60 миль


Чердачная/наружная антенна с усилителем Mohu Sail (60 миль)

Парусная антенна Mohu красивая и надежная.Эта антенна очень легкая. Антенна такого размера удобно помещается между обычными балками крыши на чердаке или в подвальном помещении. Монтажные компоненты имеют высокое качество и могут быть отрегулированы для любой монтажной конфигурации. Эта разнонаправленная антенна обеспечивает превосходное качество телевидения высокой четкости на расстоянии примерно 60 миль. Качество сборки и сборки на высоте. Эта антенна полностью защищена от атмосферных воздействий. Легкий и не падает при сильном ветре. Все необходимое оборудование включено в комплект, а инструкция хорошо написана.

Ключевые точки

  • Вы можете использовать эту антенну внутри или снаружи.
  • Поставляется с 30-футовым шнуром
  • Поставляется с крепежом и креплением для крепления болтами
  • Добавляет множество каналов и делает существующие каналы более надежными
  • Поставляется с предусилителем с питанием от USB
  • Малый размер
Где купить:

Усиленная чердачная/наружная антенна Mohu Sail доступна в следующих магазинах:

Моху:

Парусная антенна Mohu

Амазонка:

Парусная антенна Mohu

Желтый — дальность действия 60 миль

Двойная всенаправленная антенна ANTOP AT-415B UFO

Антенна ANTOP UFO Dual-Omni AT-415B Outdoor/RV/Attic HDTV очень проста в установке – инструменты не требуются. Эта антенна поставляется с быстрым и простым монтажным кронштейном. Просто установите антенну и вручную затяните прилагаемые барашковые гайки. Размер антенны позволяет использовать ее во многих приложениях. Это намного меньше, чем большинство антенн в этом диапазоне миль. Антенна ANTOP AT-415B UFO может быть установлена ​​на балконе, на крыше или на чердаке. Он поставляется с усилителем мощности и встроенным фильтром 4G, который поможет усилить сигнал и отфильтровать нежелательные помехи мобильного телефона. Усилитель с технологией ANTOP smart pass позволяет легко настроить баланс между приемом на короткие и большие расстояния.Кроме того, интеллектуальный переключатель позволяет избежать перегрузки сигнала.

Где купить:

Антенна ANTOP AT-415B UFO доступна в следующих магазинах:

АНТОП:

ANTOP UFO Dual-Omni AT-415B Антенна для наружного/дома на колесах/чердака HDTV

Амазонка:

ANTOP AT-415B Антенна НЛО

Желтый — дальность действия 60 миль


1byone 85-мильная цифровая антенна с усилителем на чердаке или крыше

С цифровой усиленной антенной 1byone 85 Miles вы получите превосходный прием, о котором не заметит весь район. Эта компактная наружная антенна предназначена для максимального приема сигнала и легко интегрируется в любую домашнюю обстановку, как в помещении, так и на улице. Его легко установить. Поверните несколько болтов, и эта антенна готова к установке на улице или на чердаке. Это полный комплект с очень прочным креплением.






Технические характеристики

  • Выдерживает суровые внешние условия
  • Превосходный прием на открытом воздухе или даже при установке на чердаке
  • Включает J-образную монтажную стойку, встроенный усилитель с высоким коэффициентом усиления и низким уровнем шума
Где купить:

Антенна с цифровым усилением 1byone 85 Miles доступна в следующих розничных магазинах:

eBay:

1byone Антенна с цифровым усилением на 85 миль

Амазонка:

1byone Антенна с цифровым усилением на 85 миль



Красная антенна — дальность действия 100 миль


Антенна DB8e сверхдальнего действия Bowtie HDTV

Антенна DB8e Extreme Long Range Bowtie HDTV имеет коэффициент усиления 17. 4 дБ, что делает его одной мощной антенной OTA. Эта антенна поставляется со специальным кронштейном, который позволяет поворачивать каждую панель в сторону разных вещательных вышек. Эта HD-антенна отлично подходит для сельской местности, где тяжелая листва или кровельные материалы могут ослабить сигнал. Он хорошо работает на чердаке или на крыше.

Технические характеристики

  • Всепогодный
  • Диапазон УВЧ с высоким коэффициентом усиления (каналы УВЧ 14–51)
  • Полное сопротивление 75 Ом
  • Усиление 17,4 дБ
  • Размеры: 50″Ш x 37.5″В x 6″Г
  • Вес изделия: 12 фунтов



Где купить:

Антенна Bowtie DB8 доступна в следующих магазинах:

Антенны Прямые:


Антенна DB8e сверхдальнего действия Bowtie HDTV

Амазонка:

Антенна-бабочка DB8

Красная антенна — дальность действия 100 миль


Channel Master CM 3020 Антенна UHF/VHF/FM HDTV

Channel Master CM 3020 — надежный помощник, и он того стоит. Получите кристально чистые бесплатные HD-каналы с помощью этой антенны. Так хорошо сложен, что даже в ветреные дни он блокирует все каналы. Он очень прост в установке и имеет отличный прием. Антенна — это все, что утверждает Channel Master. Хорошо сделан с понятными и понятными инструкциями и простой сборкой. Эта антенна имеет диапазон сигнала 100 миль и улавливает доступные местные цифровые и HD-сигналы. Это немного на большой размер, но именно поэтому он работает так хорошо.

Технические характеристики

  • Дальность приема: до 100 миль
  • Принимает UHF, VHF, FM и HD
  • Размер антенны: 152 x 95 x 22 дюйма
  • Простая установка
  • Превосходный уровень сигнала в местах со слабым сигналом
  • Оптимизирован для HDTV и цифровых FM-сигналов
Где купить:

Антенна Channel Master CM 3020 UHF / VHF / FM HDTV доступна в следующих магазинах:

eBay:

Антенна Channel Master CM 3020

Амазонка:

Антенна Channel Master CM 3020

Серая антенна — радиус действия более 100 миль


Вращающиеся антенны дальнего действия

Вращающиеся антенны дальнего действия отлично подходят для приема каналов от вышек, находящихся в разных местах. Они поставляются с двигателем и вращают антенну на 360 градусов. Большинство из них представляют собой антенны типа HDTV Yagi с предварительным усилителем. Если вы живете далеко от разных вышек вещания, вы можете настроить прием, повернув его в нужном направлении. Эти антенны дальнего действия поставляются с беспроводным пультом дистанционного управления для управления двигателем. Они хорошо работают на чердаке или на крыше.

Где купить:
Вращающиеся антенны дальнего действия

можно приобрести у следующих продавцов:

eBay:

Вращающаяся антенна дальнего действия

Амазонка:

Вращающаяся антенна дальнего действия

Варианты монтажа HD-антенны

Большинство приобретаемых вами антенн поставляются с монтажным оборудованием.В некоторых случаях лучшим вариантом может быть установка на мачте, штативе или системе кронштейнов. У нас есть статья, объясняющая различные способы установки антенны OTA. См. ссылку ниже.

 Различные способы установки HD-антенны для дома

Сканирование телевизора на станции и точная настройка

После того, как вы настроили эфирную антенну, вам нужно будет просканировать телевизор, чтобы найти станции. Эта опция в зависимости от вашего телевизора должна быть в опциях меню.Дополнительные сведения см. в руководстве пользователя. У большинства телевизоров также есть возможность увидеть мощность сигнала для точной настройки антенны. Возможно, вам придется немного переместить антенну, чтобы установить ее в идеальное положение для приема всех доступных каналов. Используйте сгенерированную карту, чтобы направить антенну в правильном направлении.

Опция повторного сканирования телевизора Samsung
Мощность сигнала



Несколько телевизоров с одной антенной

Если у вас в доме есть другие телевизоры, добавьте сплиттер к эфирной антенне и распределите его на несколько телевизоров. Просто возьмите выход HD-антенны и подключите его к входу активного сплиттера УВЧ. Затем подключите каждый кабель от выхода разветвителя к другим телевизорам. В большинстве случаев можно использовать существующую в доме проводку, оставленную кабельной компанией.

 Ознакомьтесь с нашей статьей о том, как правильно настроить антенный разветвитель.

Другие полезные веб-сайты с антеннами OTA и локатором станций

Вам все еще не удается найти HD-антенну? Если вы ищете дополнительную информацию о доступных каналах и вариантах антенн, эти веб-сайты могут быть очень полезными.Просто введите свой адрес или почтовый индекс для результатов канала.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
