Уго электрических схем: Условные графические обозначения на принципиальных электрических схемах

Содержание

Условные графические обозначения на принципиальных электрических схемах

см. также Буквенные обозначения радиодеталей


Под каждой картинкой есть кнопка для скачивания графических обозначений в векторе.

Обозначения сгруппированы по моему произволу:
0. Распространённые компоненты
1. Резисторы
2. Конденсаторы
3. Катушки индуктивности и трансформаторы
4. Диоды, стабилитроны, светодиоды
5. Транзисторы
6. Переключатели, реле, провода, соединители, антенны
7. Источники питания, лампы, электромоторы
8. Электроакустические устройства: микрофоны, громкоговорители
9. Микросхемы и прочая электроника

С обозначениями электронных ламп я уж не стал заморачиваться.
К некоторым нашим обозначениям полупроводников я добавил буржуйские символы — они представлены во вторую очередь как вариант к ГОСТовскому обозначению.

На странице представлены растровые изображения графических обозначений (все картинки кликабельны).

Под каждой картинкой есть ссылка, по которой можно скачать тот или иной упакованный в архив файл в векторном формате svg. Пользуйтесь на здоровье.

При масштабировании элементов не забывайте включать режим «При изменении размеров объекта менять в той же пропорции толщину обводки».

Распространённые компоненты

⇩ УГО в векторе

Резисторы

⇩ Резисторы

Конденсаторы

⇩ Конденсаторы

Катушки индуктивности

⇩ Индуктивности

Диоды

⇩ Диоды

Транзисторы

⇩ Транзисторы

Переключатели, реле, провода, соединители, антенны

⇩ Переключатели

Источники и потребители

⇩ Источники питания, лампы и прочее

Электроакустические устройства

⇩ Микрофоны, динамики и прочее

Микросхемы, логические элементы

⇩ Микросхемы
Поделиться новостью в соцсетях

Сам себе электрик.

Всё об электричестве.
Однобук-
венный код
Группы видов элементов
Примеры видов элементов
Двухбук-
венный код
A Устройства (общее обозначение)
B Преобразователи неэлектрических величин в электрические
(кроме генераторов и источников питания) или наоборот
Сельсин — приемник BE
Сельсин — датчик BC
Тепловой датчик BK
Фотоэлемент BL
Датчик давления BP
Тахогенератор
BR
Датчик скорости BV
C Конденсаторы
D Схемы интегральные,
микросборки
Схема интегральная,аналоговая DA
Схема интегральная,цифровая,
логический элемент
DD
Устройство задержки DT
Устройство хранения информации DS
E
Элементы разные
Нагревательный элемент EK
Лампа осветительная EL
F Разрядники,предохранители,
устройства защитные
Дискретный элемент защиты по
току мгновенного действия
FA
Дискретный элемент защиты по
току инерционного действия
FP
Дискретный элемент защиты по
напряжению
FV
Предохранитель FU
G Генераторы, источники питания Батарея GB
H Элементы индикаторные и сигнальные Прибор звуковой сигнализации HA
Индикатор символьный HG
Прибор световой сигнализации HL
K Реле, контакторы, пускатели Реле указательное KH
Реле токовое KA
Реле электротепловое KK
Контактор, магнитный пускатель
KM
Реле поляризованное KP
Реле времени KT
Реле напряжения KV
L Катушки индуктивности,дроссели Дроссель люминисцентного освещения LL
M Двигатели
P Приборы, измерительное оборудование Амперметр PA
Счётчик импульсов PC
Частотометр PF
Счётчик реактивной энергии PK
Счётчик активной энергии PI
Омметр PR
Регистрирующий прибор PS
Измеритель времени, часы PT
Вольтметр PV
Ваттметр PW
Q Выключатели и разъединители в силовых цепях Выключатель автоматический QF
Разъединитель QS
R Резисторы Термистор RK
Потенциометр RP
Шунт измерительный RS
Варистор RU
S Устройства коммутационные в цепях управления, сигнализации и измерительных

Примечание.

Обозначение применяют для аппаратов не имеющих контактов силовых цепей

Выключатель или переключатель SA
Выключатель кнопочный SB
Выключатель автоматический SF
Выключатели, срабатывающие от различных воздействий:
-от уровня
SL
-от давления SP
-от положения SQ
-от частоты вращения SR
-от температуры
SK
T Трансформаторы, автотрансформаторы Трансформатор тока TA
Трансформатор напряжения TV
Стабилизатор TS
U Преобразователи электрических величин в электрические Преобразователь частоты,
инвертор, выпрямитель
UZ
V Приборы электровакуумные и полупроводниковые Диод, стабилитрон VD
Приборы электровакуумные
VL
Транзистор VT
Тиристор VS
X Соединения контактные Токосъёмник XA
Штырь XP
Гнездо XS
Соединения разборные XT
Y Устройства механические с электромагнитным приводом Электромагнит YA
Тормоз с электромагнитным
приводом
YB
Электромагнитная плита YH

Условные обозначения в электрических схемах

Условные обозначения в электрических схемах  [c. 128]

Условные обозначения в электрических схемах по единой системе конструкторской документации  [c.117]

Рис. 177. Условные обозначения в электрической схеме.

ГОСТ 2.756—76. Обозначения условные графические в электрических схемах.  [c.215]

Условные графические обозначения в электрических схемах приведены в ГОСТ 2.722-68, ГОСТ 2.723-68, ГОСТ 2.725-68 -ГОСТ 2.727-68, ГОСТ 2.728-74 (СТ СЭВ 863-78,  [c.414]

СТ СЭВ 141—74 Обозначения условные графические в электрических схемах. Обозначения общего применения СТ СЭВ 655—77 Обозначения условные графические в электрических схемах. Машины вращающиеся электрические .  [c.251]

Кабельные изделия, предпочтительная номенклатура материалов Обозначения условные графические в электрических схемах автомобилей, предназначенные для грузовых и легковых автомобилей, а также для автобусов Расчет баланса электроэнергии тракторов Указатели уровня топлива автомобильные. Технические требования  [c.9]

Электрическая схема автомобиля, вычерченная согласно рекомендациям СЭВ, Обозначения условные графические в электрических схемах (РС 951—67), показана на рис. 1 (предложена НИИ АП).  [c.15]

Для обеспечения выполнения схем, содержащих системы передачи информации с временным разделением каналов, проведена работа по стандартизации УГО систем и основных каналов передачи информации, для чего разработан ГОСТ 2.766-88 Е(ЖД. Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением каналов , в котором установлены УГО систем передачи информации, основных каналов передачи информации, а также даны примеры обозначений.  [c.345]

Обозначения условные графические в электричес ких схемах. Частоты и диапазоны частот для систем передачи с частотным разделением каналов. Обозначения условные графические в электрических схемах. Устройства с импульсно-кодовой модуляцией.[c.95]

Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации.  [c.95]


Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением канала.  [c.95]

Система обозначений в электрических схемах Обозначения буквенно-цифровые в электрических схемах Схема деления изделия на составные части Обозначения условные графические в схемах  [c.486]

Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ  [c.1391]

Изменение № 1 ГОСТ 2.762—85 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Частоты н диапазоны частот для систем передачи с частотным разделением каналов  [c.1472]

Изменение № I ГОСТ 2.763— 5 ЕЛ иная система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства с импульсно-кодовой модуляцией  [c.1482]

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ.  [c.1486]

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ. ЗАПОМИНАЮЩИЕ УСТРОЙСТВА  [c.1497]

Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.10.90 № 2706 стандарт Совета Экономической Взаимопомощи СТ СЭВ 653—89 Единая система конструкторской документации СЭВ. Обозначения условные графические в электрических схемах. Источники электрохимические, электротермические и тепловые введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.91  [c.1540]

В девятом разделе приведены правила выполнения технических схем, а также основные стандартные условные графические обозначения для электрических схем.  [c.4]

Начертить монтажные отверстия диаметром 3 мм (это значение диаметра в масштабе 2 1). Допускается в учебных работах при изображении отверстий под выводы соединителя показывать по два крайних отверстия в каждом ряду (на рис. 24.19 — 3 ряда — А, В, С). Начертить отверстия под выводы, задействованные в электрической схеме (в учебном задании они уже определены). Назначить условные обозначения групп одинаковых отверстий, пользуясь данными табл. 24.4, в соответствии с диаметрами выводов навесных радиоизделий и соединителя. Радиоизделия, входящие в задание, даны в та . 24.5 и на рис. 24.35-24.56.  [c.509]

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕКТРИЧЕСКИХ МАШИН, АППАРАТОВ И ПРИБОРОВ, ПРИМЕНЯЕМЫХ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ БАШЕННЫХ КРАНОВ (ГОСТ 2.755-74)  [c.216]

Буквенные условные обозначения, принятые в электрических схемах лифтов  [c.23]

Техническую документацию на лифты зарубел ного пpoцзвoд ства выполняют на русском языке. Условные обозначения в электрических схемах должны соответствовать стандартам СССР.[c.69]

Действующая в автомобильной промышленности ведомственная нормаль Н 1973—54 Типовые схемы постоянного тока электрооборудования автомобилей (справочные) значительно устарела, и поэтому впредь до разработки новой нормали необходимо пользоваться при вычерчивании схем электрооборудования автомобилей условными обозначениями с учетом рекомендаций по стандартизации СЭВ. РС 951—67. Обозначения условные графические в электрических схемах автомобилей , а также неречисленными ниже государственными стандартами (срок введения с 1 января 1971 г.). Перечисленные ниже стандарты относятся к единой системе конструкторской документации и выпущены как самостоятельно, так и взамен ГОСТ 7264—62 Обозначения условные графические для электрических схем .  [c.12]

ЕСКД- Обозначения условные графические в схемах. Устройства теле кеханики ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения  [c. 336]

Давление топлива после фильтра тонкой очистки измеряется дистанционными электрическими манометрами ЭМ2, указатели которых установлены на пультах управления в обеих кабинах тепловоза. Для измерения давления перед фильтро.м тонкой очистки на щитке, расположенном на левой стенке дизельного помещения, установлен манометр /.На этой же стенке расположен дистанционный топливомер 3. Для уменьшения пульсаций топлива, поступающего к манометру 1 и датчикам 15 дистанционных манометров, установлены демпферы 2, 16. Условные обозначения электрических машин, аппаратов и измерительных приборов на данной и последующих схемах соответствуют их обозначениям в электрической схеме тепловоза.  [c.13]


Постановлением Государственного комитета СССР по стандартам от 19.10.89 №3111 стандарт Совета Экономической взаимопомощи СТ СЭВ 6553—88 Единая система конструкторской документации СЭВ. Обозначения условные графические в электрических схема.х. Реле защиты введен в действие непосредст-вевно в качестве государственного стандарта СССР с 01,01. 90  [c.1526]

Изменен1 е № 1 ГОСТ 2.767—89 Единая система коиструкторской документации. Обозначения условные графические в электрических схемах. Реле защиты  [c.1527]

Условные графические обозначения на электрических схемах устанавливают ГОСТ 2.722—68 —ГОСТ2.756—76. Некоторые из них приведены в табл. 18.1,  [c.272]

В электрических схемах применяются условные графические обозначения (УГО) элементов, устройств, блоков и т. п., установленные стандартами седьмой группы ЕСКД. В этих стандартах даются изображения отдельных элементов приборов или устройств, условные знаки, символы, метки.  [c.45]

Условные обозначения графических элементов, устройств в электрических схемах регламентированы стандартами 7-й группы ЕСКД Обозначения условные графические в схемах (ГОСТ 2.721-74 и др.).  [c.209]


Размеры элементов электрических схем гост

В промышленном и частном строительстве распространены профильные трубы. Из них конструируют хозяйственные постройки, гаражи, теплицы, беседки. Конструкции бывают как классически прямоугольными, так и витиеватыми. Поэтому важно правильно сделать расчет трубы на изгиб. Это позволит сохранить форму и обеспечить конструкции прочность, долговечность, на сайте https://avtoindustriya.com/gruzovye-avtomobili/gruzovye-avtomobili-kitay/faw/.


УАЗ ХАНТЕР 514 ДИЗЕЛЬ установка вакуумного насоса

Металл имеет свою точку сопротивления, как максимальную, так и минимальную.

Максимальная нагрузка на конструкцию приводит к деформациям, ненужным изгибам и даже изломам. При расчетах обращаем внимание на вид трубы, сечение, размеры, плотность, общие характеристики. Благодаря этим данным известно, как поведет себя материал под воздействием факторов окружающей среды.


Рисуем схемы в sPlan

Учитываем, что при давлении на поперечную часть трубы напряжение возникает даже в точках, удаленных от нейтральной оси. Зоной наиболее касательного напряжения будет та, которая располагается вблизи нейтральной оси.

Во время сгибания внутренние слои в согнутых углах сжимаются, уменьшаются в размерах, а наружные слои растягиваются, удлиняются, но средние слои сохраняют и после окончания процесса первоначальные размеры.

Ружьё, которое вам подходит, попадает туда, куда вы смотрите. Таким образом, когда вы подносите приклад ружья к вашему лицу – вы можете нажимать на спуск без колебаний, будучи уверенным, на что бы вы ни смотрели – оно получит заряд дроби в самый центр. Кроме того, с ружьём, которое вам подходит, удобнее обращаться и из него гораздо приятнее стрелять, на сайте https://avtoindustriya.com/gruzovye-avtomobili/gruzovye-avtomobili-kitay/faw/.

Как же узнать, подходит ли вам ваше ружьё? Большинство людей берут ружьё, вскидывают его к плечу и склоняются к прицелу. Если линия прицеливания совпадает с ожидаемой: « Оно неплохо подходит» . Обратная сторона подгонки – это использование пробного ружья с полностью регулируемым ложем. Вы стреляете по стальной пластине или по тарелочкам, а мастер в это время подгоняет под вас размеры ложа.





Хотя полная подгонка и очень полезная вещь – вы можете подогнать ружьё под себя самостоятельно. Всё больше моделей ружей – полуавтоматы Браунинг, Бенелли и Беретта, а также помповые ружья и полуавтоматы Моссберг – продаются с прокладками и проставками, с помощью которых вы можете изменить отгиб (погиб), отвод и длину приклада. С другими ружьями вам придётся импровизировать.



Мастера-оружейники используют квадратные стальные пластины размером 91 или 121 см, покрытые краской или смазкой, чтобы увидеть дробовую осыпь при проверке результатов подгонки ружья. Если у вас нет пластины, можно использовать лист или пластиковую скатерть. Подвесьте её и в центре прицельную метку размерами 5 см. Используйте чок с сильным сужением и встаньте на расстоянии 14 метров. Сначала используйте незафиксированное ружьё и плавно поднимайте его к щеке. Сфокусируйтесь на цели и выстрелите сразу же, как только ружьё коснется плеча. Не пытайтесь прицеливаться и не смотрите на мушку. Повторяйте, пока в мишени не появятся отверстие. Если отверстие располагается строго выше или ниже метки – вам нужно изменить отгиб (погиб) приклада. Если строго слева или справа – вам нужно изменить отвод. Каждый см смещения на дистанции 14 метров соответствует 1, 58 миллиметра изменения размеров приклада.

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКИХ СХЕМ

2.1. Символы общего применения (ГОСТ 2.721-74)

2.2. Резисторы (ГОСТ 2.728-74)

2.3. Конденсаторы (ГОСТ 2.728-74)

2.4. Катушки индуктивности, дроссели и трансформаторы (ГОСТ 2.723-69)

2.5. Устройства коммутации (ГОСТ 2.755-74, ГОСТ 2.756-76)

2.6. Полупроводниковые приборы (ГОСТ 2.7З0-73)

2.7. Электровакуумные приборы (ГОСТ 2.731-81)

2.8. Электроакустические приборы (ГОСТ 2.741-68*)

2.9. Пьезоэлектрические устройства, измерительные приборы, источники питания (ГОСТ 2.736-68, ГОСТ 2.729-68, ГОСТ 2. 742-68, ГОСТ 2.727-68)

2.10. Электрические машины (ГОСТ 2.722-68*)

Вопросы для самопроверки

Символы общего применения (ГОСТ 2.721-74)

Для построения УГО с уточнением особенностей элементов схем используют базовые символы и различные знаки. Большое распространение в схемах радиоустройств, электротехнических изделий имеют знаки регулирования – различные стрелки, пересекающие исходный символ или входящие в него, пересекающие исходный символ под углом 45°, указывающие на переменный параметр элемента схемы (рис. 2.1, а ).

Стрелка может быть дополнена знакоцифровым символом. Так, на рис. 2.1, б . в . г показан характер регулирования: линейный, ступенчатый, 8-ступенчатый. На рис. 2.1, д стрелка дополнена условием регулирования. Стрелка с изломом на рис. 2.1, е . ж . и и надпись указывают, что параметр регулирования изменяется по определенному закону. Стрелки на рис. 2.1, к . л, м указывают на подстроечное регулирование. В верхней части стрелки возможно присутствие символа, указывающего на расположение регулирующего элемента в данном из­делии: на лицевой панели, задней панели или внутри. Символы общего применения составляют знаки, указывающие направление движения: механических перемеще­ний, магнитных, световых потоков и т. д.

Рис. 2.1. Знаки регулирования

На рис. 2.2 показаны обозначения вращательного (рис. 2.2, а ), качательного (рис. 2.2, б ), сложного (рис. 2.2, в ) движений, направление восприятия магнитного сигнала (рис. 2.2, г ) и светового потока (рис. 2.2, д ).

Рис. 2.2. Знаки, указывающие направление движения

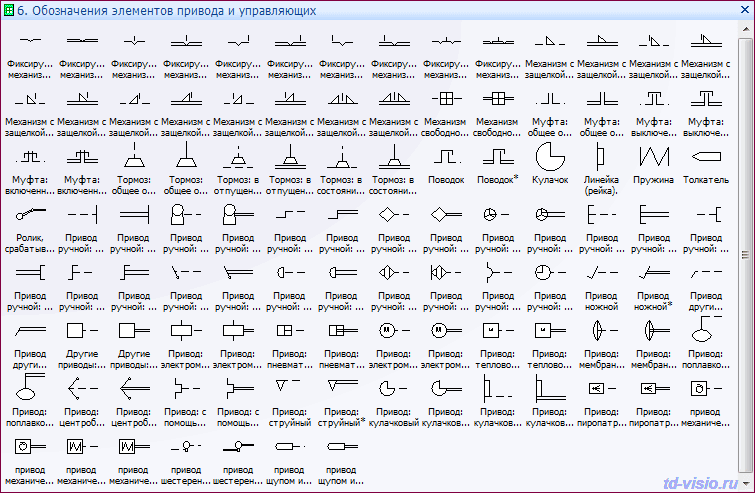

Составной частью символов некоторых элементов явля­ется знак, указывающий на способ управления подвижными элементами схемы. На рис. 2.3 приведены обозначения руч­ного нажатия (рис. 2.3, а ) или вытягивания (рис. 2.3, б ), поворота (рис. 2.3, в ), ножного привода (рис. 2.3, г ) и фиксации движения (рис. 2.3, д ).

Рис. 2.3. Знаки, указывающие на способ управления

УГО элементов электрических схем выделены в группы и сведены в таблицы для лучшего восприятия. В таблицах даны рекомендуемые размеры УГО для выполнения схем радиоустройств и электротехнических изделий. При выполнении чертежей – плакатов – в курсовом и дипломном проектировании следует обратиться к литературе [2], в которой даны построения УГО по основным фигурам А и В, показывающим пропорциональные отношения элементов.

Основное назначение резисторов – оказывать активное сопротивление в электрической цепи. Параметром резистора является активное сопротивление, которое измеряется в омах, килоомах (1000 Ом) и мегаомах (1000000 Ом).

Резисторы подразделяются на постоянные, переменные, подстроечные и нелинейные (табл. 2.1). По способу исполнения различают резисторы проволочные и непроволочные (металлопленочные).

Буквенно-цифровое позиционное обозначение резисторов состоит из латинской буквы R и порядкового номера по схеме.

Конденсаторы (ГОСТ 2.728-74)

Конденсаторы – это радиоэлементы с сосредоточенной электрической емкостью, образуемой двумя и более электродами, разделенными диэлектриком. Различают конденсаторы постоянной емкости, переменной (регулируемые) и саморегулируемые. Конденсаторы постоянной большой емкости чаще всего оксидные и, как правило, имеют полярность подключения к электрической цепи. Емкость их измеряется в фарадах, например, 1 пФ (пикофарада) = 10 –12 Ф, 1нФ (нанофарада) = 10 -9 Ф, 1мкФ (микрофарад) = 10 -6 Ф (табл. 2.2). Буквенно-цифровое позиционное обозначение конденсаторов состоит из латинской буквы С и порядкового номера по схеме.

УГО катушек индуктивности и трансформаторов

УГО устройств коммутации

Окончание табл. 2.4

Большое пополнение происходит и в группе полевых транзисторов, условные графические обозначения которых пока никак не отмечены в отечественных стандартах.

Транзисторы – полупроводниковые приборы, предназначенные для усиления, генерирования и преобразования электрических колебаний.

Большую группу этих приборов соста­вляют биполярные транзисторы, имеющие два р–n-перехода: один из них соединяет базу с эмиттером (эмиттерный переход), другой – с коллектором (коллекторный переход).

Транзистор, база которого имеет проводимость типа n, обозначают формулой р–n–р, а транзистор с базой типа р имеет структуру n–р–n(табл. 2.6). Несколько эмиттерных областей имеют транзисторы, входящие в интегральные сборки. Допускается изображать транзисторы по ГОСТ 2.730-73 без символа корпуса для бескорпусных транзисторов и транзисторных матриц.

Электроакустическими называют приборы, преобразующие энергию звуковых или механических колебаний в электрические, и наоборот. Основ-ной буквенный код (кроме приборов сигнализации) – латинская буква В.

Для контроля электрических и неэлектрических величин в технике используют всевозможные приборы, их буквенный код – латинская буква Р, а общее УГО приборов – кружок с двумя разнонаправленными линиями – выводами.

УГО, поясняющие конструкцию электрических машин (ГОСТ 2.722-68 * )

Вопросы для самопроверки

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКИХ СХЕМ

2. 1. Символы общего применения (ГОСТ 2.721-74)

2.2. Резисторы (ГОСТ 2.728-74)

2.3. Конденсаторы (ГОСТ 2.728-74)

2.4. Катушки индуктивности, дроссели и трансформаторы (ГОСТ 2.723-69)

2.5. Устройства коммутации (ГОСТ 2.755-74, ГОСТ 2.756-76)

2.6. Полупроводниковые приборы (ГОСТ 2.7З0-73)

2.7. Электровакуумные приборы (ГОСТ 2.731-81)

2.8. Электроакустические приборы (ГОСТ 2.741-68*)

2.9. Пьезоэлектрические устройства, измерительные приборы, источники питания (ГОСТ 2.736-68, ГОСТ 2.729-68, ГОСТ 2.742-68, ГОСТ 2.727-68)

2.10. Электрические машины (ГОСТ 2.722-68*)

Вопросы для самопроверки

infopedia.su не принадлежат авторские права, размещенных материалов. Все права принадлежать их авторам. В случае нарушения авторского права напишите сюда.

*****

Электрическая схема — это текст, описывающий определенными символами содержание и работу электротехнического устройства или комплекса устройств, что позволяет в краткой форме выразить этот текст.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы — условные обозначения и правила расшифровки их сочетаний.

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. п.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта. Дополнительные знаки позволяют найти на схеме контакты кнопок управления, реле времени, путевых выключателей и т.д.

Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений можно применять в определенных случаях.

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Условные графические обозначения и размеры некоторых элементов принципиальных схем:

Стандарты. Условные графические обозначения на электрических схемах и схемах автоматизации:

ГОСТ 2.710-81 Обозначения буквенно-цифровые в электрических схемах: скачать ГОСТ 2.710-81

ГОСТ 2.747-68 Размеры условных графических обозначений: скачать ГОСТ 2.747-68

ГОСТ 21.614-88 Изображения условные графические: скачать ГОСТ 21.614-88

ГОСТ 2.755-87 Устройства коммутационные и контактные соединения: скачать ГОСТ 2.755-87

ГОСТ 2.756-76 Воспринимающая часть электромеханических устройств: скачать ГОСТ 2.756-76

ГОСТ 2.709-89 Обозначения условные проводов и контактных соединений: скачать ГОСТ 2. 709-89

ГОСТ 21.404-85 Обозначения приборов и средств автоматизации: скачать ГОСТ 21.404-85

*****

Согласно ГОСТ 2.701-84 «Схемы. Виды и типы. Общие требования к выполнению» условные графические обозначения элементов изображают в размерах, установленных в стандартах на условные графические обозначения.

Условные графические обозначения, соотношения размеров которых приведены в соответствующих стандартах на модульной сетке, должны изображаться на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки М (черт. 2а). При этом шаг модульной сетки для каждой схемы может быть любым, но одинаковым для всех элементов и устройств данной схемы.

• Условные графические обозначения элементов, размеры которых в указанных стандартах не установлены, должны изображать на схеме в размерах, в которых они выполнены в соответствующих стандартах на условные графические обозначения.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия (установки).

• Все размеры графических обозначений допускается пропорционально изменять.

• Условные графические обозначения элементов, используемых как составные части обозначений других элементов (устройств), допускается изображать уменьшенными по сравнению с остальными элементами (например, резистор в ромбической антенне, клапаны в разделительной панели).

Условные графические обозначения элементов изображают на схеме в положении, в котором они приведены в соответствующих стандартах, или повернутыми на угол, кратный 90°, если в соответствующих стандартах отсутствуют специальные указания. Допускается условные графические обозначения поворачивать на угол, кратный 45°, или изображать зеркально повернутыми.

*****

ГОСТ 2.702-75 «Правила выполнения электрических схем» устанавливает правила выполнения структурных, функциональных, принципиальных, соединения, подключения, общих, расположения, комбинированных и совмещенных электрических схем изделий всех отраслей промышленности. При соблюдении общих требований (ГОСТ 2.701-84) уточняются или устанавливаются дополнительные правила с учетом специфики вида схем. Укажем наиболее важные правила для принципиальных электрических схем.

· Схемы вычерчивают для изделий, находящихся в отключенном положении.

· Элементы на схеме изображаются в виде УГО, размеры и толщина линий которых приведены в ГОСТ 2.747-68 или в других соответствующих ГОСТах. Допускается при необходимости все обозначения пропорционально увеличивать или уменьшать (расстояние между двумя соседними линиями при этом должно быть не менее 1 мм).

Расположение УГО элементов на схеме должно определяться удобством чтения схемы, а также необходимостью изображения связей между элементами кратчайшими линиями при минимальном количестве пересечений. УГО выполняют совмещенным или разнесенным способами. При совмещенном способе составные части элементов изображают на схеме в непосредственной близости друг к другу. При разнесенном способе УГО составных частей элементов располагают в разных местах схемы таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно. Разнесенным способом допускается вычерчивать как всю схему, так и отдельные элементы.

· При вычерчивании схем используются типы линий, установленные ГОСТ 2.303-68. Сплошной основной линией толщиной 0,5. 1,0 мм изображаются УГО, линии электрической связи, линии рамки, основной надписи, перечня элементов. Сплошная тонкая линия применяется для подчеркивания надписей, штриховая — для изображения линий механической связи, условного изображения последовательно соединенных одинаковых элементов.

· Каждому электрическому элементу изделия, изображенному на схеме, должно быть присвоено буквенно-цифровое позиционное обозначение в соответствии с требованиями ГОСТ 2.710-81. Согласно указанному ГОСТу, резисторы обозначаются — R, конденсаторы — С, приборы полупроводниковые — V, выключатели — S и т.д. Порядковые номера элементам присваивают, начиная с единицы в пределах группы элементов, имеющих на схеме одинаковые буквенные обозначения, например, R 1, R 2, R 3. (резисторы), S 1, S 2. (выключатели). Цифровые обозначения не присваиваются, если в схеме содержится только один элемент данного наименования.

Буквенно-цифровое обозначение элементов выполняется шрифтом 3,5 или 5, причем высота букв и цифр должна быть одинаковой. Порядковые номера элементам присваиваются в соответствии с последовательностью расположения элементов на схеме сверху вниз в направлении слева направо. Позиционные обозначения проставляются рядом с условными графическими обозначениями элементов с правой стороны или над ними. Буквенно-цифровые обозначения могут быть нанесены только горизонтально.

· На схеме рекомендуется указывать характеристики входных и выходных цепей изделия (частоту, напряжение, силу тока и др.). Поэтому взамен условных графических обозначений разъемов выполняют таблицу входных или выходные данных. Каждой таблице присваивают позиционное обозначение элемента, взамен условного графического обозначения, которого она помещена.

В первой графе таблицы указывается номер контакта разъема. В графе «Цепь» записываются характеристики электрических цепей изделия (час­тота, напряжение и др.). На рис. 1а приведены размеры таблиц входных и выходных данных и пример заполнения. Для удобства изображения схемы таблицу можно выполнять зеркально повернутой, как показано на рис. 1б.

Таблица заполняется шрифтом 3,5 или 5. Таблицу входных или вы­ходных данных следует располагать только горизонтально.

Рис. 1. Образец оформления входных и выходных данных

Рис. 2. Пример принципиальной электрической схемы

Схема вычерчивается для устройства, находящегося в отключенном состоянии.

Элементы электрических устройств изображаются на схеме в виде условных буквенно-графических обозначений, к которым в случае их неоднократного использования в схеме, придается еще и цифровое позиционное обозначение (например С2).

Размеры условных графических обозначений элементов схемы приведены в ГОСТах 2.710 – 2.751. 2.755 – 68 где приведены также и их размеры.

Толщина линий условных графических изображений элементов (S) избирается в пределах от 0,2 до 0,6 мм (при вычерчивании в натуральном масштабе).

Буквенно-цифровое обозначение элемента схемы (ГОСТ 2.710-81) проставляется над его графическим обозначением, или справа от него. Высота шрифта для буквенного и позиционного обозначений одинакова.

Толщина обводки всех элементов схемы (включая и электрические цепи) совершенно одинакова по всему чертежу в пределах размеров, указанных ранее.

Образец выполнения задания приведен на рис. 2.

· перечень элементов, входящих в схему, выполняют в виде таблицы (рис. 3) и помещают на первом листе схемы или выполняют в виде самостоятельного документа на формате А4. В последнем случае код перечня элементов должен состоять из буквы П и кода схемы, к которой выпускают перечень, например, код перечня элементов к гидравлической принципиальной схеме — ПГЗ. При этом в основной надписи (графа 1) указывают наименование изделия, а также наименование документа – «Перечень элементов»; при выполнении перечня элементов на первом листе схемы его располагают, как правило, над основной надписью. Расстояние между перечнем элементов и основной надписью должно быть не менее 12 мм. Продолжение перечня элементов помещают слева от основной надписи, повторяя шапку таблицы;

Рис. 3. Образец выполнения перечня элементов

· таблица перечня элементов заполняется сверху вниз группами в алфавитном порядке буквенных позиционных обозначений: в графе «Поз. Обозначение» — позиционные обозначения элементов, устройств и функциональных групп, в графе «Наименование» — для элемента наименование в соответствии с документом, на основании которого этот элемент применен, и обозначение этого документа, например, резистор МЛТ-0, 5-300 кОм ± 5% ГОСТ 7113-77, в графе «Примечание» рекомендуется указывать технические данные элемента, не содержащиеся в его наименовании;

В пределах каждой группы, имеющей одинаковые буквенные позиционные обозначения, элементы располагают по возрастанию порядковых номеров. Элементы одного типа с одинаковыми параметрами, имеющие на схеме последовательные порядковые номера, допускается записывать в перечень в одну строку с указанием наименьшего и наибольшего номера, например, С 8. С 12, а в графу «Кол-во» — общее количество элементов.

При записи однотипных элементов допускается не повторять в каждой строке наименование элемента, а записывать его в виде общего наименования к соответствующей группе элементов. В общем наименовании записывают наименование, тип и обозначение документа, на основании которого эти элементы применены.

Элементы, входящие в самостоятельные устройства или функциональные группы, записываются в перечень элементов отдельно, начиная с наименования устройства или функциональной группы, которое записывают в графе «Наименование» и подчеркивают, причем ниже наименования устройства (функциональной группы) должна быть оставлена одна свободная строка, выше — не менее одной свободной строки.

Схема соединений (монтажные) определяет конструктивное выполнение электрических соединений элементов в изделии. На схеме изображают все устройства и элементы, входящие в состав изделия, их входные и выходные элементы (соединители, платы, зажимы и т. п.) и соединения между ними. Устройства обозначают в виде прямоугольников или упрощенных внешних сочетаний, элементы в виде условно-графических обозначений, установленных в стандартах ЕСКО, прямоугольников или упрощенных внешних сочетаний.

Входные и выходные элементы изображают условными графическими обозначениями. Расположение изображений входных и выходных или выводов внутри условных графических обозначений устройств и элементов должно примерно соответствовать их действительному расположению в устройстве или элементе.

На схеме соединений радиоприемного устройства (рис. 4,а) в отличие от принципиальной схемы (рис. 4,б) показаны такие элементы, необходимые для выполнения монтажа и эксплуатации изделия:

— гнездо XS1 для подключения антенны;

— соединители XT1, XT2 для подключения аккумуляторов батареи питания;

— монтажная стойка X1.

Около условных графических обозначений устройств и элементов указывают позиционные обозначения, присвоенные им на принципиальной схеме.

Рис. 4. Примеры схем: а – схема соединения,

б – принципиальная электрическая схема

Схема расположения (Э7)

Схема расположения определяет относительное расположение составных частей изделия, а при необходимости, также жгутов, проводов, кабелей. На схеме изображают составные части изделия и при необходимости связи между ними, а также конструкцию, помещение или местность, на которых эти части расположены. Составные части изделия изображают в виде упрощенных внешних очертаний или условных графических обозначений, которые располагают в соответствии с действительным (!) размещением частей изделия в конструкции или на местности.

Провода, жгуты и кабели изображают в виде отдельных линий, или упрощенных внешних очертаний.

Около изображений устройств и элементов помещают их наименование и типы и (или) обозначение документа, на основе которого они применены. При большом количестве составных частей эти сведения записываются в перечень элементов. В этом случае составным частям изделия присваивают позиционные обозначения.

Схемы расположения могут быть выполнены на разрезах конструкции, на разрезах или планах зданий или в аксонометрии.

На рис. 3 приведена электрическая схема расположения сварочного поста, изображенная в аксонометрии. Сварочный пост показан во внутреннем интерьере служебного помещения.

Схема расположения – это расчетно-графическая работа, выполняемая студентами самостоятельно с целью закрепления и углубления знаний и выработки умения применять теоретические положения изучаемой дисциплины и достижения науки и техники для решения конкретных практических задач.

Электротехническая часть проекта включает расчет и выбор электропривода, выбор аппаратуры управления и защиты, светотехнические расчеты и выбор облучательных установок, подсчет электрических нагрузок, выбор источников питания и расчеты наружных и внутренних электрических сетей.

За основу проекта следует взять производственное помещение и технологию из действующих в настоящее время типовых проектов. Используя данные этих проектов, студенту предлагается составить таблицу основного технологического оборудования, в которой необходимо указать порядковый номер оборудования по технологической схеме, его наименование и марку, технические данные, данные по электрооборудованию этих машин и механизмов.

Затем на плане здания (можно воспользоваться архитектурно-строи­тельными чертежами типового проекта) необходимо показать расположе­ние электрифицированного технологического оборудования.

Рис. 5.Схема расположения электрического оборудования

Например, электродвигатели изображают кружочками, рядом проставляют позиционное обозначение ( Ml; М2; МЗ и т.д.), записанное в числителе; а в знаменателе указывают мощность в киловаттах (4,0; 7,5; 10 и т.д.).

Кроме плана на чертеже приводят спецификацию на оборудование, которую помещают над основной надписью; перечень (экспликацию) помещений в виде таблицы, содержащей, например, такие графы: «номер по плану», «помещение», «площадь, м 2 «, «категория и класс помещения по характеру среды»; расчетно-монтажные таблицы для силовых и осветительных сетей, примечания, расшифровки условных обозначений трасс проводок, светильников, шкафов и т. п.

При проектировании внутренних электропроводок руководствуются отраслевым стандартом ОСТ 70.004.0013-81 «Электропроводки объектов сельскохозяйственного производства» и ПУЭ.

Сначала необходимо разработать схему питания внутренних сетей и привести в пояснительной записке рисунок этой схемы. Затем на плане, в зависимости от характера окружающей среды, размещают силовое электрооборудование: электрические сети для питания электроприёмников и управляющие устройства электроприводов.

Ознакомление с выполнением схем расположения в процессе курсового и дипломного проектирования необходимо для студентов по целому ряду специальностей.

9. Методическое обеспечение работы “Оформление электрической

схемы (принципиальной, соединений, расположения и т.д.)”

При выполнении данной работы перед студентами ставятся следую­щие задачи:

1.Ознакомиться с правилами графического оформления конструктор­ских документов:

— “Схема электрическая принципиальная”;

— “Схема электрическая соединения”;

— “Схема электрическая расположения”.

2.Привить навыки графического оформления схем.

3.Привить навыки по пользованию нормативно-технической и спра­вочной информацией (ГОСТы, ОСТы, справочники).

В соответствии с поставленными задачами студенту необходимо:

1.Выполнить схему с наименьшим количеством изломов и пересече­ний линий электрической связи.

2.Идентифицировать электрические и другие элементы, входящие в из­делие, используя ГОСТ ЕСКД, указанный ранее.

3.Обозначить схему, элементы схем, входные и выходные цепи.

4.Обозначить последовательно или параллельно соединенные одинако­вые элементы.

5.Выполнить перечень элементов.

Задача выполнения в курсовых и дипломных работах по оформлению схем является актуальной, т.к. в связи с комплексной автоматизацией возрастает удельный вес конструкторских документов в виде разнообразных схем и знание условностей и правил их оформления является неотъемлемой частью общей подготовки специалистов по специальности 110302 -Электрификация и автоматизация сельского хозяйства.

1. ГОСТ 2.701-84. Схемы. Виды и типы.

2. ГОСТ 2.702-75. Правила выполнения электрических схем.

3. ГОСТ 2.710-81. Обозначения буквенно-цифровые в электрических схемах.

4. ГОСТ 2.722-68; ГОСТ 2.723-68; ГОСТ 2.725-68; ГОСТ 2.727-68; ГОСТ 2.747-68; ГОСТ 2.755-84 Обозначения условно-графические в схемах.

5. Усатенко С.Т. Выполнение электрических схем по ЕСКД. Справочник / С.Т. Усатенко, Т.К. Каченюк, М.В. Терехова — М. 1989.

6. Камнев В.Н. Чтение схем и чертежей электроустановок. — М. Высш. шк, 1990.

Перечень стандартов, используемых при выполнении схем

ГОСТ 2.701-84. Схемы. Виды и типы. Общие требования к выполнению.

ГОСТ 2.702-75. Правила выполнения электрических схем.

ГОСТ 2.703-68. Правила выполнения кинематических схем.

ГОСТ 2.704-76. Правила выполнения гидравлических и пневматических схем.

ГОСТ 2.708-81. Правила выполнения электрических схем цифровой вычислительной техники.

ГОСТ 2.710-81. Обозначения буквенно-цифровые, применяемые на электрических схемах.

ГОСТ 2.721-74. Обозначения общего применения.

ГОСТ 2.722-68. Обозначения условные графические в схемах. Машины электрические.

ГОСТ 2.723-68. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители.

ГОСТ 2.725-68. Обозначения условные графические в схемах. Устройства коммутирующие.

ГОСТ 2.727-68. Обозначения условные графические в схемах. Разрядники; предохранители

ГОСТ 2.728-74. Обозначения условные графические в схемах. Резисторы; конденсаторы

ГОСТ 2.729-68. Обозначения условные графические в схемах. Приборы электроизмерительные.

ГОСТ 2.730-73. Обозначения условные графические в схемах. Приборы полупроводниковые.

ГОСТ 2.732-68. Обозначения условные графические в схемах. Источники света.

ГОСТ 2.742-68. Обозначения условные графические в схемах. Источники тока электрические.

ГОСТ 2.743-91. Обозначения условные графические в схемах. Элементы цифровой техники.

ГОСТ 2.747-68. Обозначения условные графические в схемах. Размеры условных графических обозначений.

ГОСТ 2.751-73. Обозначения условные графические в схемах. Электрические связи, провода, кабели и шины.

ГОСТ 2.755-87. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения.

ГОСТ 2.756-76. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств.

ГОСТ 12.1.114-82. Обозначения условные графические. Пожарные машины и оборудование.

СТ СЭВ 158-75. Схемы электрические. Общие требования к выполнению

СТ СЭВ 527-77. Схемы электрические. Классификация, термины и определения.

Размеры условных графических обозначений. Все геометрические элементы следует выполнять линиями той же толщины, что и линии электрической связи ГОСТ 2.728-74.

*****

Подробности Категория: Начинающим Опубликовано 20.04.2016 13:41 Автор: Admin Просмотров: 2790

Электрическая схема представляет собой особый язык который при помощи специальных обозначений описывает работу и содержание электрического устройства или целой системы взаимосвязанных электрических блоков.

Условные обозначения на электрических схемах получаются из простых геометрических примитивов. квадрат, треугольник, окружность, прямоугольник. А также из пунктирных линий,сплошных линий разной толщины, точек и др. Их сочетание при помощи специальной системы, которая описана в стандартах позволяет осуществить обозначение любых электрических приборов, устройств, электрических машин, электрических связей, виды способы соединения обмоток, способы регулирования и т.п.

На электрических схемах дополнительно используют специальные знаки, которые поясняют особенность работы элемента схемы. Так, например есть три типа контактов:

замыкающий;
размыкающий;
переключающий

Обозначение определенное в стандарте отражает только основную функцию контакта, это размыкание и замыкание электрической цепи. Для того чтобы указать дополнительных функций контакта в стандартах для этих целей приняли специальные символы и знаки которые наносятся на подвижные части контакта.

Такие знаки позволяют отличать к примеру контакты по функциональному назначению.

Некоторые элементы имеют не одно а несколько вариантов обозначения на схемах. К примеру существует несколько отличных вариантов обозначения переключающих ,выключающих устройств и обмоток трансформаторов. Примять можно разные обозначения в зависимости от конкретного случая.

Если устройство или элемент не определены в стандарте то его нужно обозначать исходя из его принципа действия основываясь на обозначении аналогичных и схожих устройствах с соблюдением основных принципах обозначения принятых в стандарте.

Про условные обозначения в электрических схемах было немного сказано ранее. Ниже представлены обозначения силовых частей и ссылки на стандарты обозначения.

Обозначения на электрических схемах. ГОСТ

Буквенно-цифровые обозначения на электрических схемах. Скачать ГОСТ 2.710-81

Изображения условные графические. Скачать ГОСТ 21.614-88

Коммутационные устройства и контактные соединения. Скачать ГОСТ 2.755-87

Воспринимающая часть электромеханических устройств. Скачать ГОСТ 2.756-76

Условные обозначения проводов и контактных соединений. Скачать ГОСТ 2.709-89

Условные обозначения по электротехнике. Условные обозначения в электрических схемах гост

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.



Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.


Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.


УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.


Обозначение линий связи на принципиальных схемах (ГОСТ 2. 721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D — Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.


УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2. 756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.


Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.


Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.


Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.


Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В — ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.


Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.



Умение читать электротехнические схемы, способность распознавать на чертеже дома обозначенные символами различные условные графические обозначения коммутационных аппаратов и элементов сети – позволит разобраться в обустройстве проводки самостоятельно.

Понятная пользователю схема даёт ему ответ на вопрос, какие провода подключить к тем, или иным клеммам электроприбора. Но для чтения чертежа недостаточно помнить символы разнообразных электротехнических устройств, нужно также понимать, что они делают, какие функции выполняют, чтобы улавливать взаимосвязь между ними, необходимой для того, чтобы понять работу всей системы целиком.

Изучению всей номенклатуры электротехнических аппаратов посвящается много времени в специальных учебных заведениях, и нет никакой возможности в одной статье вместить обозначение всех этих устройств, с детальным описанием их функциональных возможностей и характерных взаимосвязей с другими приборами.

Поэтому нужно начинать с изучения простых схем, включающих в себя небольшой набор элементов.

Проводники, линии, кабели

Самый распространённый компонент любой электросети – обозначение проводов. На схемах он обозначается линией. Но нужно помнить, что один отрезок на чертеже может означать:

  • один провод, являющийся электрическим соединением между контактами;
  • двухпроводную однофазную, или четырёх проводную трёхфазную линию групповой электрической связи;
  • электрический кабель, включающий в себя целый набор силовых и сигнальных групп электрических связей.

Как видим, уже на стадии изучения, казалось бы, простейших проводов существуют сложные разнообразные обозначения их разновидностей и взаимодействий.


Изображение распредкоробок, щитков

На данном фрагменте из таблицы № 6 ГОСТ 2.721-74 показаны различные обозначения элементов, как простых одножильных соединений и их пересечений, так и жгутов проводников с ответвлениями.


Изображение проводов, ламп и вилки

Нет смысла начинать заучивать все эти значки. Они сами отложатся в сознании после изучения разнообразных чертежей, при котором время от времени придётся заглядывать в данную таблицу.

Компоненты сети

Набор элементов, состоящий из светильника, выключателя, розетки является достаточным для функционирования жилой комнаты, он обеспечивает освещение и питание электроприборов.

Выучив их обозначение, можно с лёгкостью понять обустройство проводки у себя в комнате, или даже спроектировать свой собственный план электропроводки, учитывающий насущные потребности.

Обозначение одноклавишного выключателя, двухклавишного и проходноого выключателя

Взглянув на таблицу №1 ГОСТ 21.608-84, можно удивиться тому разнообразию имеющихся в обиходе электротехнических изделий. Находясь у себя дома и читая данную статью, стоит оглянуться и найти у себя в комнате компоненты электросети, соответствующие обозначенным в таблице. Например, розетка обозначается на схеме полукругом.



Существует много их разновидностей (только фаза и ноль, с дополнительным контактом заземления, двойные, блочные с выключателями, скрытые и т. д.), поэтому каждая имеет своё графическое обозначение, также как и множество типов выключателей.


Пример монтажной схемы небольшой квартиры

Немного практики для запоминания

Выделив найденные элементы, желательно попробовать их начертить, можно даже по правилам, указанным в таблице №2. Данное упражнение поможет запомнить выбранные компоненты.

Имея начертание графических символов, можно соединить их линиями, и получить схему проводки в комнате. Поскольку провода спрятаны в стенном покрытии, монтажный чертёж нарисовать не удастся, но электрическая схема будет верной.


Пример простой схемы

Косыми чёрточками обозначено количество проводников в линии. Стрелками указаны выходы на щиток с защитными автоматами и УЗО. Линия синего цвета означает подключение двухпроводным кабелем к коробке распределения, от которой выходят по три провода на выключатель и светильник.

Чёрным показана трёхпроводная проводка с защитным проводником РЕ. Данный рисунок приведён лишь для примера. Для проектирования сложных электрических систем нужно пройти целый курс высшего специализированного учебного заведения.

Но, выучив несколько часто встречающихся символов, можно нарисовать от руки проводку комнаты, гаража или целого дома, и работать по ней, воплощая её в реальности.

УЗО, автоматы, электрощит

Для полноты картины нужно ещё выяснить обозначение распределительных коробок, защитного автомата, УЗО, счётчика.

На изображении видно, что однополюсный автоматический выключатель отличается от двухполюсного наличием косых линий на обозначении проводов подключения.

Защитные системы

Для возможности понимания обустройства всей проводки загородного дома (не только электросети), нужно также изучить средства молниезащиты,ноля, фазы, значок датчика движения и других сигнальных средств ПОС (пожарно-охранной сигнализации).

схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше

На рисунке указана схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше:

  1. проволочный молниеприемник;
  2. ввод воздушной ВЛ и заземление крюков ВЛ на стене;
  3. токоотводящий провод;
  4. контур заземления.

Датчики сигнализации имеют свое специфическое обозначение, в паспортах некоторых производителей они могут отличаться. Наиболее типичными символами представлены средства ПОС, описанные ниже.

На данном рисунке показан план коттеджа с изображённой схемой подключения различных датчиков пожарно-охранной сигнализации.

Пример плана коттеджа

В этой статье показана та часть обозначений, которая касается обустройства дома или квартиры. Для более полного ознакомления с графическими символами электротехники и других отраслей, нужно изучать ГОСТ и различные справочники.

И ещё раз стоит напомнить, что мало выучить значки, нужно понимать принцип работы обозначаемых элементов в электрике.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:


Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т. п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Основные функции могут выполнять только неподвижные контакты.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Электрическая схема — это текст, описывающий определенными символами содержание и работу электротехнического устройства или комплекса устройств, что позволяет в краткой форме выразить этот текст.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы — условные обозначения и правила расшифровки их сочетаний.

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. п.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта. Дополнительные знаки позволяют найти на схеме контакты , реле времени, путевых выключателей и т.д.

Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений можно применять в определенных случаях.

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Стандарты. Условные графические обозначения на электрических схемах и схемах автоматизации:

ГОСТ 2.710-81 Обозначения буквенно-цифровые в электрических схемах:

Поделитесь статьей с друзьями:

Похожие статьи

Как читать принципиальные схемы?

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные.

Блок: 1/3 | Кол-во символов: 460
Источник: https://samelectrik.ru/kratkij-obzor-uslovnyx-oboznachenij-ispolzuemyx-v-elektrosxemax.html

Чтение чертежей

Принципиальная электрическая схема показывает все элементы, детали и сети, входящие в состав чертежа, электрические и механические связи. Раскрывает полную функциональность системы. Всем элементам любой электрической схемы соответствуют обозначения, позиционированные в ГОСТе.

К чертежу прилагается перечень документов, в котором прописываются все элементы, их параметры. Компоненты указываются в алфавитном порядке, с учетом цифровой сортировки. Перечень документов (спецификация) указывается на самом чертеже, либо выносится отдельными листами.

Блок: 2/11 | Кол-во символов: 563
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

  • Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

    На функциональной схеме указаны блоки и связи между ними

  • Принципиальные. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Есть принципиальные схемы устройств, есть — электросетей. Принципиальные схемы могут быть однолинейными и полными. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема.

    Принципиальная схема детализирует устройство

  • Монтажная. На монтажных схемах присутствуют не только элементы, но и указано их точное расположение. В случае с электросетями (проводкой в доме или квартире) указаны конкретные места расположения светильников, выключателей, розеток и других элементов. Часто тут же проставлены расстояния и номиналы. На монтажных схемах устройств указано расположение деталей на печатной плате, порядок и способ их соединения.

    На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Блок: 2/9 | Кол-во символов: 1652
Источник: https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah

Как правильно читать электрические схемы

Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Она является основой разработок любых электронных устройств и электрических цепей. Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем.

Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции. Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента. Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали.

Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т. д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах.

Например, в каждом биполярном транзисторе имеется минимум три вывода – база, коллектор и эмиттер. Поэтому для их условного изображения требуются особые графические условные знаки. Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками. Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться. Рекомендуется перед тем как читать принципиальные электрические схемы, внимательно ознакомиться со всеми элементами.

Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь. Это важно знать, особенно, когда мы только учимся читать электрические схемы. Возле буквенных обозначений расположены еще и цифры. Они указывают на соответствующую нумерацию или технические характеристики элементов.



Блок: 4/4 | Кол-во символов: 2447
Источник: https://electric-220.ru/news/kak_chitat_ehlektricheskie_skhemy/2017-04-01-1217

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2. 755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):
гнездо
штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2. 721-74.

Блок: 3/5 | Кол-во символов: 3216
Источник: http://ddecad.ru/uslovnye-oboznacheniya-v-elektricheskikh-skhemakh/

Элементы электрических цепей, приборы

Номер на рисункеОписаниеНомер на рисункеОписание
1 Счетчик учета электроэнергии 8 Электролитический конденсатор
2 Амперметр 9 Диод
3 Вольтметр 10 Светодиод
4 Датчик температуры 11 Диодная оптопара
5 Резистор 12 Изображение транзистора npn
6 Реостат (переменный резистор) 13 Плавкий предохранитель
7 Конденсатор

УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.

Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.

Изображение автоматического выключателя на полной схеме

Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.

Автоматический выключатель на однолинейной схеме

Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).

УГО трансформаторов

Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме

Графическое обозначение электрических машин (ЭМ)

Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.

А — Трехфазные электродвигатели:

1 — Асинхронный с короткозамкнутым ротором

2 — Асинхронный с короткозамкнутым ротором, двухскоростной

3 — Асинхронный с фазным ротором

4 — Синхронные электродвигатели; генераторы.

В — Коллекторные электродвигатели постоянного тока:

1 — с возбуждением обмотки от постоянного магнита

2 — Электрическая машина с катушкой возбуждения

В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.

УГО магнитного пускателя на схеме

Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.

Графические обозначения в электрических схемах механических переключателей

Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.

Звонок на электрической схеме по стандартам УГО с обозначенным размером

Блок: 7/11 | Кол-во символов: 2844
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Блок: 5/9 | Кол-во символов: 890
Источник: https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah

Изображение электрооборудования на планах

Хотя ГОСТ 2.701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Условные графические обозначения линий проводок и токопроводов

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

  • большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
  • продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения шин и шинопроводов

Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

Наименование Изображение
Коробка ответвительная
Коробка вводная
Коробка протяжная, ящик протяжной
Коробка, ящик с зажимами
Шкаф распределительный
Щиток групповой рабочего освещения
Щиток групповой аварийного освещения
Щиток лабораторный
Ящик с аппаратурой
Ящик управления
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
Шкаф, панель двухстороннего обслуживания
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
Щит открытый
Ящик трансформаторный понижающий (ЯТП)

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

Условные графические обозначения светильников и прожекторов

Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Условные графические обозначения аппаратов контроля и управления

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.

Подпишитесь и получайте уведомления о новых статьях на e-mail

Блок: 5/5 | Кол-во символов: 3713
Источник: http://ddecad.ru/uslovnye-oboznacheniya-v-elektricheskikh-skhemakh/

Электромеханические составляющие

Схематическое изображение электромеханических звеньев и контактов

А — УГО катушки электромеханического элемента (магнитный пускатель, реле)

В — тепловое реле

С — катушка прибора с механической блокировкой

D — контакты замыкающие (1), размыкающие (2), переключающие (3)

Е — кнопка

F — обозначение выключателя (рубильника)на электрической схеме УГО некоторых измерительных приборов. Полный список этих элементов приведен в ГОСТе 2.729 68 и 2.730 73.

Блок: 6/11 | Кол-во символов: 482
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Блок: 6/9 | Кол-во символов: 1890
Источник: https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Блок: 3/3 | Кол-во символов: 1076
Источник: https://samelectrik. ru/kratkij-obzor-uslovnyx-oboznachenij-ispolzuemyx-v-elektrosxemax.html

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Блок: 7/9 | Кол-во символов: 1028
Источник: https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah

Размеры УГО в электрических схемах

На схемах наносят параметры элементов, включенных в чертеж. Прописывается полная информация об элементе, емкость, если это конденсатор, номинальное напряжение, сопротивление для резистора. Делается это для удобства, чтобы при монтаже не допустить ошибку, не тратить время на вычисление и подборку составляющих устройства.

Иногда номинальные данные не указывают, в этом случае параметры элемента не имеют значения, можно выбрать и установить звено с минимальным значением.

Принятые размеры УГО прописаны в ГОСТах стандарта ЕСКД.

Блок: 8/11 | Кол-во символов: 563
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Блок: 8/9 | Кол-во символов: 592
Источник: https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah

Размеры в ЕСКД

Размеры графических и буквенных изображений на чертеже, толщина линий не должны отличаться, но допустимо их пропорционально изменять в чертеже. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

УГО элементов, входящих в состав основного изделия (устройства) допускается чертить меньшим размером в сравнении с другими элементами.

Блок: 9/11 | Кол-во символов: 519
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Видео по теме

Блок: 11/11 | Кол-во символов: 54
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Кол-во блоков: 17 | Общее кол-во символов: 23495
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah: использовано 5 блоков из 9, кол-во символов 6052 (26%)
  2. https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah. html: использовано 7 блоков из 11, кол-во символов 6531 (28%)
  3. https://electric-220.ru/news/kak_chitat_ehlektricheskie_skhemy/2017-04-01-1217: использовано 1 блоков из 4, кол-во символов 2447 (10%)
  4. http://ddecad.ru/uslovnye-oboznacheniya-v-elektricheskikh-skhemakh/: использовано 2 блоков из 5, кол-во символов 6929 (29%)
  5. https://samelectrik.ru/kratkij-obzor-uslovnyx-oboznachenij-ispolzuemyx-v-elektrosxemax.html: использовано 2 блоков из 3, кол-во символов 1536 (7%)

Принципиальная схема

— узнайте все о принципиальных схемах

Что такое принципиальная схема?

Принципиальная схема представляет собой визуальное отображение электрической цепи с использованием либо основных изображений частей, либо стандартных отраслевых символов. Использование символов зависит от аудитории, просматривающей диаграмму. Эти два разных типа принципиальных схем называются наглядными (с использованием основных изображений) или схематическим стилем (с использованием стандартных отраслевых символов). Схематическая схема используется для визуального представления электрической цепи электрику.Принципиальная схема в графическом стиле будет использоваться для более широкой, менее технической аудитории.

Символы на принципиальных схемах

Существуют сотни различных символов, которые можно использовать на принципиальной схеме. К ним относятся простые изображения объектов, таких как батарея или резистор, для графической принципиальной схемы или стандартные отраслевые символы для таких объектов, как конденсаторы или катушки индуктивности.

В сочетании с символами принципиальных схем существует также ряд различных стилей линий для соединения объектов.В случае пересечения линий используйте переходы между линиями, чтобы показать пересечение проводов. Важно понимать, кто будет просматривать принципиальную схему, чтобы обеспечить использование правильных типов символов.

Как создать принципиальную схему

Существует множество различных способов создания принципиальной схемы. Их можно создать вручную, но более эффективным способом является использование программного обеспечения для построения диаграмм, такого как SmartDraw, которое предназначено для этой цели. Программное обеспечение для построения диаграмм, специально разработанное для создания принципиальных схем, имеет несколько преимуществ.

  • Он быстрый и простой конструкции.
  • Предоставляет доступ к тысячам символов.
  • Легко обмениваться в электронном виде.
  • Обеспечивает точное размещение объектов.
  • Легко редактировать.

SmartDraw позволяет быстро, точно и легко создавать принципиальную схему. Это также позволяет вам создавать персональные пользовательские библиотеки символов, которые вы обычно используете.Посмотрите это краткое руководство по созданию схем электрических цепей. Узнайте больше о том, как сделать принципиальную схему, прочитав этот учебник по принципиальной схеме.

Примеры принципиальных схем

Лучший способ понять принципиальные схемы — посмотреть на несколько примеров принципиальных схем.

Нажмите на любую из этих схем, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию примеров и шаблонов принципиальных схем SmartDraw.

Как читать схему

Авторы: Джимблом Избранное Любимый 105

Обзор

Схемы — это наша карта для проектирования, построения и устранения неполадок схем. Понимание того, как читать и следовать схемам, является важным навыком для любого инженера-электронщика.

Этот учебник должен превратить вас в грамотного читателя схем! Мы рассмотрим все основные схематические символы:

Затем мы поговорим о том, как эти символы соединяются на схемах, чтобы создать модель цепи.Мы также рассмотрим несколько советов и приемов, на которые следует обратить внимание.

Предлагаемая литература

Понимание схем — довольно базовый навык электроники, но есть несколько вещей, которые вы должны знать, прежде чем читать это руководство. Посмотрите эти уроки, если они звучат как пробелы в вашем растущем мозгу:

Схематические символы (часть 1)

Готовы ли вы к шквалу компонентов схемы? Вот некоторые из стандартных, основных схематических символов для различных компонентов.

Резисторы

Самые основные компоненты схемы и символы! Резисторы на схеме обычно изображаются несколькими зигзагообразными линиями с двумя выводами , выходящими наружу. На схемах, использующих международные символы, вместо волнистых линий может использоваться безликий прямоугольник.

Потенциометры и переменные резисторы

Переменные резисторы и потенциометры дополняют символ стандартного резистора стрелкой. Переменный резистор остается двухвыводным, поэтому стрелка просто проложена по диагонали через середину.Потенциометр представляет собой трехконтактное устройство, поэтому стрелка становится третьей клеммой (дворник).

Конденсаторы

Есть два часто используемых символа конденсатора. Один символ представляет поляризованный (обычно электролитический или танталовый) конденсатор, а другой — неполяризованные конденсаторы. В каждом случае есть две клеммы, перпендикулярно входящие в пластины.

Символ с одной изогнутой пластиной указывает на то, что конденсатор поляризован. Изогнутая пластина обычно представляет собой катод конденсатора, напряжение на котором должно быть ниже, чем на положительном анодном выводе.К положительному выводу символа поляризованного конденсатора также следует добавить знак плюс.

Катушки индуктивности

Катушки индуктивности обычно представлены либо серией изогнутых выпуклостей, либо петельчатыми витками. Международные символы могут просто определять индуктор как закрашенный прямоугольник.

Переключатели

Переключатели существуют во многих различных формах. Самый простой переключатель, однополюсный / однопозиционный (SPST), представляет собой две клеммы с полусоединенной линией, представляющей привод (часть, которая соединяет клеммы вместе).

Переключатели с более чем одним направлением, такие как SPDT и SP3T ниже, добавляют больше посадочных мест для привода.

Выключатели с несколькими полюсами, как правило, имеют несколько одинаковых выключателей с пунктирной линией, пересекающей средний привод.

Источники питания

Так же, как существует множество вариантов питания вашего проекта, существует множество символов схемы источника питания, которые помогают определить источник питания.

Источники постоянного или переменного напряжения

Большую часть времени при работе с электроникой вы будете использовать источники постоянного напряжения.Мы можем использовать любой из этих двух символов, чтобы определить, подает ли источник постоянный ток (DC) или переменный ток (AC):

Батареи

Батарейки, цилиндрические, щелочные АА или перезаряжаемые литий-полимерные, обычно выглядят как пара непропорциональных параллельных линий:

Большее количество пар линий обычно указывает на большее количество последовательных ячеек в батарее. Кроме того, более длинная линия обычно используется для обозначения положительной клеммы, а более короткая линия соединяется с отрицательной клеммой.

Узлы напряжения

Иногда — особенно на очень загруженных схемах — вы можете назначить специальные символы для узловых напряжений. Вы можете подключать устройства к этим однополюсным символам , и они будут напрямую привязаны к 5 В, 3,3 В, VCC или GND (земля). Узлы положительного напряжения обычно обозначаются стрелкой, указывающей вверх, в то время как заземляющие узлы обычно включают от одной до трех плоских линий (или иногда стрелку или треугольник, указывающую вниз).

Схематические символы (часть 2)

Диоды

Базовые диоды обычно обозначаются треугольником, прижатым к линии.Диоды также поляризованы, поэтому для каждого из двух выводов требуются отличительные идентификаторы. Положительный анод — это клемма, входящая в плоский край треугольника. Отрицательный катод выходит за пределы линии в символе (думайте об этом как о знаке «-»).

Существует множество различных типов диодов, каждый из которых имеет особое обозначение стандартного символа диода. Светоизлучающие диоды (СИД) дополняет символ диода парой направленных в сторону линий. Фотодиоды , которые генерируют энергию из света (в основном, крошечные солнечные элементы), переворачивают стрелки и указывают их на диод.

Другие специальные типы диодов, такие как диоды Шоттки или стабилитроны, имеют свои собственные символы с небольшими вариациями штриховой части символа.

Транзисторы

Транзисторы

, будь то BJT или MOSFET, могут существовать в двух конфигурациях: с положительным или отрицательным легированием. Таким образом, для каждого из этих типов транзисторов существует как минимум два способа его рисования.

Биполярные переходные транзисторы (BJT)

BJT — трехконтактные устройства; у них есть коллектор (C), эмиттер (E) и база (B). Существует два типа BJT — NPN и PNP, и каждый из них имеет свой уникальный символ.

Выводы коллектора (C) и эмиттера (E) расположены на одной линии друг с другом, но на эмиттере всегда должна быть стрелка. Если стрелка указывает внутрь, это PNP, а если стрелка направлена ​​наружу, это NPN. Мнемоника для запоминания того, что есть что: «NPN: n ot p мазь i n ».

Металлооксидные полевые транзисторы (МОП-транзисторы)

Как и биполярные транзисторы, полевые МОП-транзисторы имеют три вывода, но на этот раз они называются исток (S), сток (D) и затвор (G).И опять же, есть две разные версии символа, в зависимости от того, какой у вас n-канальный или p-канальный полевой МОП-транзистор. Для каждого типа МОП-транзисторов существует ряд часто используемых символов:

.

Стрелка в середине символа (называемая объемной) определяет, является ли полевой МОП-транзистор n-канальным или p-канальным. Если стрелка указывает внутрь, это означает, что это n-канальный MOSFET, а если указывает, что это p-канал. Помните: «n находится внутри» (противоположное мнемонике NPN).

Цифровые логические элементы

Наши стандартные логические функции — И, ИЛИ, НЕ и исключающее ИЛИ — имеют уникальные схематические символы:

Добавление пузырька к выходным данным отменяет функцию, создавая NAND, NOR и XNOR:

У них может быть больше двух входов, но формы должны оставаться прежними (ну, может быть, немного больше), а выход все равно должен быть только один.

Интегральные схемы

Интегральные схемы выполняют такие уникальные задачи, и их так много, что на самом деле они не имеют уникального символа схемы. Обычно интегральная схема представлена ​​​​прямоугольником с выводами, выходящими из сторон. Каждый контакт должен быть помечен как номером, так и функцией.

Схематические символы для микроконтроллера ATmega328 (обычно встречается в Arduinos), микросхемы шифрования ATSHA204 и микроконтроллера ATtiny45. Как видите, эти компоненты сильно различаются по размеру и количеству выводов.

Поскольку ИС имеют такой общий символ схемы, имена, значения и метки становятся очень важными. Каждая микросхема должна иметь значение, точно определяющее название микросхемы.

Уникальные микросхемы: операционные усилители, регуляторы напряжения

Некоторые из наиболее распространенных интегральных схем имеют уникальный символ схемы. Обычно вы видите операционные усилители, расположенные, как показано ниже, с 5 клеммами: неинвертирующий вход (+), инвертирующий вход (-), выход и два входа питания.

Часто в один корпус ИС встроено два операционных усилителя, требующих только одного контакта для питания и одного для земли, поэтому у правого есть только три контакта.

Простые регуляторы напряжения обычно представляют собой трехконтактные компоненты с входными, выходными и заземляющими (или регулирующими) контактами. Обычно они имеют форму прямоугольника с контактами слева (вход), справа (выход) и внизу (заземление/регулировка).

Разное

Кристаллы и резонаторы

Кристаллы или резонаторы обычно являются важной частью схем микроконтроллера. Они помогают обеспечить тактовый сигнал. Кристаллические символы обычно имеют два вывода, а резонаторы, которые добавляют к кристаллу два конденсатора, обычно имеют три вывода.

Заголовки и разъемы

Будь то для подачи питания или отправки информации, разъемы необходимы для большинства цепей. Эти символы различаются в зависимости от того, как выглядит разъем, вот пример:

Двигатели, трансформаторы, динамики и реле

Мы объединим их вместе, поскольку все они (в основном) так или иначе используют катушки. Трансформаторы (не более, чем кажется на первый взгляд) обычно состоят из двух катушек, прижатых друг к другу, с парой линий, разделяющих их:

Реле обычно соединяют катушку с переключателем:

Громкоговорители и зуммеры обычно имеют форму, аналогичную их реальным аналогам:

Двигатели

и обычно имеют обведенную букву «М», иногда с немного большим украшением вокруг клемм:

Предохранители и PTC

Предохранители и PTC — устройства, которые обычно используются для ограничения больших бросков тока — имеют свой уникальный символ:

Символ PTC на самом деле является общим символом термистора , температурно-зависимого резистора (обратите внимание на международный символ резистора?).


Несомненно, в этом списке осталось много схемных обозначений, но приведенные выше должны обеспечить вам 90-процентную грамотность в чтении схем. В общем, символы должны иметь много общего с реальными компонентами, которые они моделируют. В дополнение к символу каждый компонент на схеме должен иметь уникальное имя и значение, что в дальнейшем помогает его идентифицировать.

Обозначения имен и значения

Один из самых важных ключей к тому, чтобы быть схематично грамотным, — это способность распознавать, какие компоненты какие.Символы компонентов рассказывают половину истории, но каждый символ должен быть связан с именем и значением, чтобы завершить его.

Имена и значения

Значения помогают точно определить, что представляет собой компонент. Для компонентов схемы, таких как резисторы, конденсаторы и катушки индуктивности, значение говорит нам, сколько у них омов, фарад или генри. Для других компонентов, таких как интегральные схемы, значением может быть просто имя микросхемы. Кристаллы могут указывать свою частоту колебаний в качестве значения.По сути, значение компонента схемы определяет его наиболее важную характеристику .

Имена компонентов обычно представляют собой комбинацию одной или двух букв и цифры. Буквенная часть имени определяет тип компонента: R для резисторов, C для конденсаторов, U для интегральных схем и т. д. Каждое имя компонента на схеме должно быть уникальным; например, если в цепи есть несколько резисторов, они должны называться R 1 , R 2 , R 3 и т. д.Имена компонентов помогают нам ссылаться на определенные точки на схемах.

Префиксы имен довольно хорошо стандартизированы. Для некоторых компонентов, таких как резисторы, префикс — это просто первая буква компонента. Другие префиксы имен не так буквальны; катушки индуктивности, например, L (потому что ток уже занял I [но он начинается с C . .. электроника — глупое место]). Вот краткая таблица общих компонентов и префиксов их имен:

.
Имя Идентификатор Компонент
R Резисторы
C Конденсаторы
л Индукторы
S Переключатели
D Диоды
Q Q Транзисторы
U U У Y
Y Кристаллы и генераторы

Несмотря на то, что эти диссертации являются «стандартизированными» именами для компонентов символов, они не повсеместны.Например, вы можете увидеть интегральные схемы с префиксом IC вместо U или кристаллы с маркировкой XTAL вместо Y . Используйте свое лучшее суждение при диагностике, какая часть какая. Обычно символ должен передавать достаточно информации.

Чтение схем

Понимание того, какие компоненты находятся на схеме, составляет более половины успеха в ее понимании. Теперь осталось только определить, как все символы связаны друг с другом.

Сети, узлы и метки

Схематические сети показывают, как компоненты соединяются вместе в цепи. Сети представляются как линии между терминалами компонентов. Иногда (но не всегда) они имеют уникальный цвет, как зеленые линии на этой схеме:

.
Соединения и узлы

Провода могут соединять две клеммы вместе, а могут соединять десятки. Когда провод разделяется на два направления, он создает соединение . Мы изображаем соединения на схемах с узлами , маленькими точками, расположенными на пересечении проводов.

Узлы

дают нам способ сказать, что «провода, пересекающие это соединение , соединены». Отсутствие узла на стыке означает, что два отдельных провода просто проходят мимо, не образуя никакого соединения. (При проектировании схем обычно рекомендуется избегать этих несвязанных перекрытий, где это возможно, но иногда это неизбежно).

Сетевые имена

Иногда, чтобы сделать схему более разборчивой, мы даем цепи имя и маркируем ее, вместо того, чтобы прокладывать провод по всей схеме.Предполагается, что сети с одинаковыми именами соединены, даже если между ними нет видимого провода. Имена могут быть либо написаны прямо поверх сетки, либо они могут быть «ярлыками», свисающими с провода.

Каждая цепь с одинаковым именем подключена, как на этой схеме для коммутационной платы FT231X. Имена и метки помогают предотвратить слишком хаотичную схему (представьте, если бы все эти цепи были на самом деле соединены проводами).

Сетям обычно дается имя, в котором конкретно указывается назначение сигналов на этом проводе.Например, силовые сети могут быть помечены как «VCC» или «5V», а сети последовательной связи могут быть помечены как «RX» или «TX».

Советы по чтению схем

Идентификация блоков

По-настоящему обширные схемы должны быть разделены на функциональные блоки. Там может быть раздел для входной мощности и регулирования напряжения, или раздел микроконтроллера, или раздел, посвященный разъемам. Попробуйте распознать, какие секции какие, и проследите за потоком цепи от входа к выходу. Действительно хорошие разработчики схем могут даже разложить схему как книгу, входы слева, выходы справа.

Если ящик схемы действительно хорош (как у инженера, разработавшего эту схему для RedBoard), они могут разделить разделы схемы на логические, помеченные блоки.
Распознавание узлов напряжения

Узлы напряжения — это компоненты схемы с одной клеммой, к которым мы можем подключить клеммы компонентов, чтобы назначить их определенному уровню напряжения. Это специальное применение имен цепей, означающее, что все клеммы, подключенные к узлу напряжения с таким же названием, соединены вместе.

Узлы напряжения с одинаковыми названиями, такие как GND, 5 В и 3,3 В, подключены к своим аналогам, даже если между ними нет проводов.

Узел напряжения заземления особенно полезен, потому что очень многие компоненты нуждаются в соединении с землей.

Листы технических данных эталонных компонентов

Если на схеме есть что-то, что просто не имеет смысла, попробуйте найти техническое описание наиболее важного компонента. Обычно компонент, выполняющий большую часть работы в схеме, представляет собой интегральную схему, такую ​​как микроконтроллер или датчик.Обычно это самый крупный компонент, часто расположенный в центре схемы.

Ресурсы и дальнейшее продвижение

Вот и все, что нужно для чтения схем! Знание символов компонентов, следование цепям и определение общих меток. Понимание того, как работает схема, открывает перед вами целый мир электроники! Ознакомьтесь с некоторыми из этих руководств, чтобы попрактиковаться в своих новых знаниях в области схем:

  • Делители напряжения — это одна из самых основных, фундаментальных схем. Узнайте, как превратить большое напряжение в меньшее всего с двумя резисторами!
  • Как пользоваться макетной платой. Теперь, когда вы умеете читать схемы, почему бы не сделать ее! Макеты — отличный способ сделать временные, функциональные прототипы схем.
  • Работа с проводами — Или пропустите макетную плату и сразу приступайте к проводке. Умение резать, зачищать и соединять провода является важным навыком в электронике.
  • Последовательные и параллельные цепи. Построение последовательных или параллельных цепей требует хорошего понимания схем.
  • Шитье с проводящей нитью. Если вы не хотите работать с проволокой, как насчет создания схемы электронного текстиля с помощью проводящей нити? В этом прелесть схем, одна и та же принципиальная схема может быть построена разными способами с использованием разных сред.

Схемы электрических цепей: приложения и примеры

Общие символы, используемые в схемах электрических цепей
Пример электрической схемы с резисторами и батареей. Стрелки представляют ток в разных ветвях цепи.

Закон Ома

Представьте, что у вас есть простая электрическая цепь, в которой одна батарея подключена к одной лампочке. Что произойдет, если вы удвоите напряжение, добавив вторую батарею? Свет, вероятно, будет примерно в два раза ярче, верно? Свет будет выглядеть ярче, потому что ток, проходящий через него, будет увеличиваться при увеличении напряжения.

Существует простая зависимость, известная как закон Ома, между током, напряжением и сопротивлением для многих типов резисторов.Используя закон Ома вместе с принципиальной схемой, вы можете определить ток через любой резистор в цепи.

Закон Ома:

Объединение резисторов в серию

Довольно легко понять, как использовать закон Ома для расчета тока в цепи, когда у вас есть только один резистор, но что произойдет, если у вас в цепи будет более одного резистора? Если у вас есть несколько резисторов, вы должны упростить схему, заменив все резисторы одним единственным резистором, который имеет тот же эффект, что и все остальные резисторы вместе взятые. Сопротивление этого одного резистора известно как эквивалентное сопротивление ( Req ) цепи.

Если между резисторами нет соединений и все они находятся в одной ветви цепи, то говорят, что резисторы находятся в ряду друг с другом. Для резисторов, соединенных последовательно, найдите эквивалентное сопротивление, просто сложив сопротивление каждого резистора.

Например, схема на приведенной ниже схеме содержит три последовательно соединенных резистора.Вы можете найти эквивалентное сопротивление, просто сложив сопротивления каждого из них.

Получив эквивалентное сопротивление, вы можете использовать закон Ома, чтобы найти полный ток в цепи.

Поскольку в такой цепи ток течет только по одному пути, через все три резистора должен протекать одинаковый ток.

Параллельное соединение резисторов

На приведенной ниже схеме три резистора теперь соединены параллельно друг с другом. Ток в проводе, идущем от батареи, должен разделиться на три пути, чтобы пройти через каждый параллельный резистор. В отличие от резисторов, соединенных последовательно, резисторы, соединенные параллельно, НЕ пропускают через себя одинаковый ток. Однако сумма токов, проходящих через каждый резистор, должна равняться общему току, проходящему через батарею.

Чтобы найти общий ток, можно еще раз вычислить эквивалентное сопротивление для всей цепи. Когда резисторы соединены параллельно, общее сопротивление цепи будет меньше, чем сопротивление любого одного резистора.

Вы заметили, что нам пришлось перевернуть дробь на последнем шаге, чтобы найти эквивалентное сопротивление? Это необходимо, потому что Req находится в знаменателе, поэтому вам нужно перевернуть его, чтобы поместить в числитель.

Получив эквивалентное сопротивление, вы можете использовать закон Ома, чтобы найти общий ток, как вы это делали, когда резисторы были соединены последовательно.

Чтобы найти ток в каждом резисторе, вы также можете использовать закон Ома! Поскольку эти резисторы включены параллельно, напряжение на каждом резисторе равно напряжению на аккумуляторе (в данном случае 3 В).Вы можете использовать это напряжение и сопротивление каждого резистора, чтобы найти ток через каждый из них.

Давайте проверим и убедимся, что эти токи действительно составляют общий ток.

Да! Всегда полезно проверить, равны ли эти токи, чтобы убедиться, что вы не ошиблись.

Краткий обзор урока

Электрика Принципиальные схемы используют символы для представления частей цепи.Они показывают, как подключить цепь и заставить ее работать, а также могут использоваться для определения тока в различных частях цепи. На принципиальной схеме могут быть показаны резисторы, которые соединены либо последовательно , либо параллельно . Когда резисторы соединены последовательно, ток через каждый резистор будет одинаковым. Когда резисторы соединены параллельно, ток через каждый резистор будет разным, но напряжение на каждом будет одинаковым.

Чтобы найти полный ток в цепи, сначала определите эквивалентное сопротивление , а затем используйте закон Ома, чтобы найти полный ток.

Понимание схем — технические статьи

Если вы хотите научиться лучше читать схемы, это полезное руководство поможет вам начать работу.

Каждая новая электрическая плата начинается с идеи. Затем эта идея определяется словами и диаграммами в спецификации. Любой может зайти так далеко, но следующий шаг требует фундаментального понимания принципиальных схем.

Принципиальные схемы

 – это связующее звено между концептуальным электрическим проектом и физической реализацией сборки печатной платы или PCBA.



Цепь ломика



Схемы служат двум основным целям. Во-первых, они сообщают о дизайнерском замысле. Для специалиста в области проектирования электрических схем схемы должны четко отражать замысел проекта. И, во-вторых, они существуют, чтобы направлять и управлять компоновкой печатной платы.

Чтобы хорошо начать понимать схемы, вы должны понимать некоторые основные вещи: символы компонентов, позиционные обозначения (REFDES), цепи и выходы.

Справочные обозначения (REFDES)

Ссылочные обозначения — это уникальные идентификационные метки для каждого физического компонента, и они многое сообщают о компонентах, к которым они относятся.

Правильное использование REFDES сообщает читателю схемы тип компонента и количество символов на компонент. Хотя существуют стандартные символы, обозначающие различные типы электрических компонентов, которые мы обсудим далее, не все схемы соответствуют всем этим стандартам.

В случае, когда каждый пассивный компонент показан в виде общей коробки с выводами, префиксы условного обозначения могут многое рассказать о типе компонента, который представляет этот символ. Ссылочные обозначения также служат ссылкой на спецификацию материалов (BOM). Спецификация имеет номер детали каждого компонента в вашей конструкции печатной платы и указывает, в каких местах должна быть установлена ​​​​эта деталь, согласно REFDES.

Стандартный для отрасли формат позиционных обозначений включает буквенный код, указывающий тип компонента, за которым следует уникальный номер.



БТ = Аккумулятор J = разъем R = Резистор
С = Конденсатор К = Реле S или SW = переключатель
D = диод L = индуктор Т = Трансформатор
F = предохранитель Р = Соединитель U = интегральная схема
H = Аппаратное обеспечение Q = Транзистор Y = Кристалл



Мы укажем REFDES для каждого компонента, поскольку мы идентифицируем их символы ниже.

Символы компонентов

Символы компонентов на схеме представляют собой физические компоненты, которые будут припаяны к печатной плате (PCB) в процессе сборки. Иногда они также могут представлять структуры печатных плат, такие как переходные отверстия или контрольные точки.

Символы компонентов часто представляют собой стандартную форму или рисунок, который указывает, к какому типу электрических компонентов они относятся, хотя иногда они представляют собой не что иное, как прямоугольник с контактами. Резисторы, конденсаторы, катушки индуктивности, диоды и транзисторы имеют стандартные символы, которые мы кратко рассмотрим ниже.

Символы компонентов всегда имеют один или несколько контактов, к которым можно выполнить электрические соединения. Каждый вывод символа схемы имеет номер, соответствующий чертежу физического компонента. Один или несколько символов могут использоваться для обозначения одного электрического компонента. Компоненты с большим количеством выводов часто представляются несколькими схематическими символами просто для удобства чтения схем.

В случае части, определяемой несколькими символами, каждый разделенный символ, относящийся к одному и тому же физическому компоненту, имеет одно и то же условное обозначение.



Часто используемые символы схемы
Резистор

Резисторы являются чрезвычайно распространенными электрическими компонентами. В США они обычно изображаются зигзагообразной линией, хотя в международном стандарте они изображаются просто прямоугольником.



Американские (вверху) и международные (внизу) символы для резисторов



Резисторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «R».



Конденсатор
Конденсаторы

также очень распространены. Они показаны в виде двух линий, разделенных промежутком, что свидетельствует об их фундаментальной конструкции двух заряженных пластин, разделенных диэлектриком. Два основных символа конденсатора неполяризованные и поляризованные.

Поляризованные конденсаторы обозначаются изогнутой линией (для обозначения отрицательного вывода) и/или знаком плюс (для обозначения положительного вывода).



Символы конденсатора.Показаны неполяризованный конденсатор в крайнем левом углу и три версии поляризованного конденсатора.



Конденсаторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «C».



Индуктор

Катушки индуктивности, как резисторы и конденсаторы, являются основными пассивными компонентами, используемыми в электрических цепях. Катушки индуктивности показаны в виде серии кривых, представляющих их основную конструкцию. Катушки индуктивности проще всего сконструировать из катушки с проволокой вокруг некоторого материала сердечника.



Символ индуктора



Катушки индуктивности

обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «L».



Диод

Диоды — это электрические компоненты, пропускающие ток только в одном направлении. Существуют различные типы диодов. Например, стабилитроны не пропускают обратный ток, пока обратное напряжение диода не достигнет определенного уровня.



Символ диода



Светоизлучающий диод (LED) излучает свет, когда через него протекает ток в прямом направлении. Диод Шоттки сконструирован таким образом, что он работает аналогично простому диоду, но переключается быстрее и имеет меньшее прямое падение напряжения.



Символ стабилитрона



Символ диода Шоттки



Диоды обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «D» или «Z» (для стабилитронов).«LED» иногда используется для светоизлучающих диодов.



Транзистор

Транзисторы похожи на электрические переключатели, в которых напряжение смещения или ток в одной области включают ток, протекающий через основные клеммы.

Существует два основных типа транзисторов: транзисторы с биполярным переходом (BJT) и полевые транзисторы (FET).

Проще говоря, биполярные транзисторы — это устройства с регулируемым током, в которых ток, втекающий в базовый штырь или выходящий из него, вызывает больший ток через штырьки коллектора и эмиттера.



Символы BJT



Также упрощенно можно сказать, что полевые транзисторы — это устройства, управляемые напряжением, в которых напряжение на выводе затвора включает ток через выводы стока и истока. Для транзисторов используется множество рисунков, на которых указано различное количество деталей внутренних компонентов.



Символы FET



Транзисторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «Q».«M» иногда используется для устройств MOSFET. «T» иногда используется неправильно, и его следует избегать.

Для получения более подробной информации о биполярных транзисторах, полевых транзисторах, IGBT и т.  д. ознакомьтесь с нашей статьей, посвященной схематическим обозначениям транзисторов.



Переменные резисторы

Переменные резисторы, такие как потенциометры и реостаты – это резисторы, сопротивление которых изменяется в соответствии с настройками пользователя. Переменные резисторы с двумя выводами показаны как резистор со стрелкой на нем, а потенциометры (с тремя выводами) добавляют стрелку, указывающую сбоку от символа резистора.



Символ реостата





Символ потенциометра



Резисторы, зависящие от напряжения, или варисторы, похожи на переменные резисторы, но с линией вместо стрелки.



Символ варистора



Специальные резисторы чаще всего обозначаются на схемах условным обозначением (REFDES), начинающимся с буквы «R», хотя иногда используется «VR» (для переменных резисторов или потенциометров) или «RV» (для варисторов).



Интегральная схема

Интегральные схемы — это целые электрические схемы, созданные из полупроводникового материала в одном корпусе. Интегральные схемы — это процессоры, память, операционные усилители и стабилизаторы напряжения, которые выглядят как квадраты или прямоугольники, установленные на печатной плате.

Интегральные схемы показаны в виде коробки или набора коробок с помеченными выводами для питания, входов и выходов.





Интегральные схемы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «U» или иногда с букв «IC».

Кристалл/Генератор/Резонатор

Все три из них обеспечивают известную постоянную выходную частоту при подаче питания в цепь. Кристаллы, генераторы и резонаторы — это не одно и то же, они имеют разные характеристики и требуют разных вспомогательных схем, но их основные цели схожи.



Хрустальный символ



Кристаллы и генераторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «Y». Иногда используется «X»; это письмо также является универсальным для компонентов, не подпадающих под другую категорию.



Цифровые логические элементы

Существует много цифровых логических вентилей — больше, чем можно подробно описать в этом обзоре. Для полного объяснения цифровой логики и множества различных типов логических вентилей см. страницу учебника AAC по цифровым сигналам и вентилям.





Логические элементы

продаются как интегральные схемы, поэтому на схемах они обозначаются ссылочным обозначением (REFDES), начинающимся с буквы «U» или иногда «IC», как и другие интегральные схемы.



Операционный усилитель

Операционные усилители и компараторы имеют множество полезных функций в схемах, и на схемах они показаны в виде перевернутых треугольников с входами (+) и (-), а иногда и контактами питания и заземления.



Символ операционного усилителя



Схема операционного усилителя с двойным питанием (слева) и конфигурация с однополярным питанием (справа) с указанными контактами питания и заземления



Операционные усилители и компараторы обозначаются на схемах условными обозначениями (REFDES), начинающимися с буквы «U» или иногда «IC», как и другие интегральные схемы. Кроме того, операционные усилители иногда используют REFDES, начинающийся с «OP».



Соединитель/головка

Соединители и разъемы — это места, где другие цепи или кабели подключаются к цепи, описанной на схеме. Существует большое разнообразие типов и ориентаций разъемов, и они также представлены на схемах множеством символов.

Иногда схематические символы представляют собой простые прямоугольники, а иногда схематические символы представляют собой рисунки, которые выглядят как физические разъемы, которые они представляют.





Символы разъемов



Разъемы и разъемы чаще всего обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «J» или буквы «P».



Переключатель

Переключатели обычно изображаются схематическим символом, который представляет тип переключателя и количество полюсов/ходов и контактов.



Символы переключателей



Переключатели обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с букв «SW».



Аккумулятор

Аккумуляторы обозначены схематическим символом, состоящим из длинной и короткой линий, вместе представляющих один аккумуляторный элемент. На практике большинство схемных обозначений аккумуляторов рисуются в виде двух ячеек, независимо от того, сколько ячеек на самом деле содержит батарея.



Символ батареи



Аккумуляторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «B».



Трансформатор

Трансформаторы обычно изображаются схематическим символом, который символически представляет принцип работы трансформатора. Это выглядит как две параллельные катушки индуктивности с чем-то между ними, обычно линией или двумя.





Трансформаторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «T».



Предохранитель/PTC

Плавкие предохранители или PTC ( p ositive t emperature c oefficient devices) — это устройства защиты цепи, которые «выгорают» или резко увеличивают сопротивление в случае протекания через них слишком большого тока.

Предохранители

обычно обозначаются на схемах символом, похожим на перевернутую букву «S».



Символ предохранителя



Предохранители обозначаются на схемах условным обозначением (REFDES), начинающимся с буквы «F».

PTC обычно изображаются в виде прямоугольника с линией, пересекающей его по диагонали; тот же символ используется для термисторов PTC.



Символы PTC



PTC

обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с букв «R», «VR» или «PTC».



Некомпонентные символы

На схемах есть другие символы, которые не представляют физические компоненты. Некоторые символы представляют собой физические структуры, которые должны быть встроены в саму печатную плату, например контрольные точки или монтажные отверстия.



Символы контрольных точек



Другие схематические символы обозначают шины питания или заземления.



Символ заземления



Другие символы схемы используются для связи между разными страницами схемы с метками, указывающими, частью какой электрической сети они являются.

Некомпонентные символы часто не имеют ссылочных обозначений. Некоторые из них будут иметь ссылочные обозначения (REFDES), начинающиеся с букв «TP» (контрольные точки), «MH» (монтажные отверстия) или «X» (общий универсал для неуказанных в остальном типов).



Для получения более подробной информации о некоторых символах, обсуждаемых в этой статье, ознакомьтесь с трактовкой Робертом Кеймом схематических символов для пассивных компонентов.

Сетки

На языке схем и печатных плат цепи представляют собой электрические соединения на печатной плате.Цепи отображаются как линии, соединяющие выводы символа компонента с другими выводами или цепями.

Рекомендуется при рисовании схем помечать важные цепи, чтобы их можно было четко идентифицировать при размещении на печатной плате. Если две цепи не нарисованы как соединенные, но имеют одинаковую метку, они будут рассматриваться как физически соединенные программным обеспечением для ввода схем, поэтому при экспорте проекта в инструмент компоновки печатных плат они будут одной и той же цепью.



Изображение схемы с двумя цепями, не нарисованными соединенными, но помеченными одинаковыми, поэтому физически связанными, в данном случае «STEPM_R_EN»


Рекомендуется использовать специальные символы для отображения сетевых подключений к другим страницам или частям той же страницы, когда они не отображаются как подключенные.Это внутристраничные (внутри страницы) или межстраничные (между страницами) символы соединения.



Межстраничные соединители



Для удобочитаемости хорошие схемы по возможности избегают перекрытия цепей, но это не всегда возможно. Когда две цепи соединяются, большинство инструментов для рисования схем добавляют точку или круг соединения. Отсутствие точки соединения означает, что две сети не связаны, а просто проходят друг над другом. Более продвинутые инструменты рисования схем показывают переходы между проводами, чтобы было еще понятнее, что две цепи не соединены.



Связанные сети



Неподключенные сети (с проводным переходом)

Важные выходные данные: список цепей и спецификация

Список соединений

Наиболее важным выводом схемы является список соединений. Этот файл или набор файлов являются основными входными данными для программного обеспечения для компоновки печатных плат, и они используются разработчиками топологии для размещения и разводки всех схем на плате.

Форматы

списка цепей различаются, но, как правило, они указывают в довольно простой форме каждый компонент или символ на схеме и каждое соединение (цепь) между ними.Если вы назвали свои цепи в своей схеме, эти имена цепей появятся в списке цепей в качестве точки соединения между частями. Если вы не назвали сеть, инструмент вывода списка соединений сгенерирует для нее имя.

Как правило, список соединений содержит несколько таблиц: в одной перечислены части и их имена, в другой перечислены имена цепей и их соединения и т. д. Списки соединений также можно использовать для включения дополнительной информации, необходимой для моделирования цепей SPICE. См. несколько простых примеров вывода списка соединений здесь.

Спецификация (ведомость материалов)

Другим важным результатом схемы является спецификация или спецификация. Выходная спецификация представляет собой электронную таблицу или базу данных, которая сопоставляет каждый REFDES на схеме с физическим компонентом и номером детали.

Существует множество форматов вывода спецификации, в зависимости от того, насколько сложна ваша база данных схем и деталей и какой тип вывода вы хотите получить. На самом простом конце спектра у вас может быть список позиционных обозначений, каждое из которых имеет номер детали производителя.



Скриншот вывода спецификации OrCAD



Более сложные спецификации будут включать внутренние номера деталей вашей компании, количество деталей, используемых в нескольких местах, номера деталей нескольких поставщиков, которые можно использовать для данной детали, и т. д. Спецификация содержит информацию, необходимую для получения схемы и ее фактического построения. в сборку.




Схемы — это гораздо больше, чем просто эти ключевые элементы.Целые отрасли и карьеры строятся вокруг проектирования схем и сборки печатных плат. Но понимание этих пяти вещей поможет вам понять самые важные основы схемотехники.



Вы просматриваете схему и нуждаетесь в помощи по чему-то, что не описано в этой статье? Расскажите нам об этом в комментариях, и мы, возможно, напишем статью, чтобы помочь!

Схема

— все, что вам нужно знать

Что такое принципиальная схема?

Принципиальная схема представляет собой типичное графическое изображение электрической цепи. Он показывает, как электрические компоненты связаны между собой. Инженеры и электрики используют его для символического объяснения частей и путей электрического хода. Принципиальная схема играет жизненно важную роль в проектировании, строительстве и обслуживании электрических и электронных машин.

Элементарная схема, электрическая схема и электронная схема — термины, используемые для обозначения принципиальной схемы. Принципиальные схемы также наглядны, поскольку в них используются привлекательные изображения.На схематической диаграмме используются стандартные отраслевые символы. В этой статье мы подробно рассмотрим принципиальную схему.

Источник изображения : Smartdraw.com



Почему принципиальная схема важна?

Принципиальные схемы играют важную роль в области электротехники. Вот почему так важно иметь принципиальную схему , особенно в авиационной и атомной промышленности:

  • Индивидуальная безопасность – Они облегчают травмы/несчастные случаи работающего с ними персонала в результате поражения электрическим током и взрывов.
  • Безопасность оборудования – Надлежащие принципиальные схемы помогают электрику лучше понять конструкцию, разумно рассмотреть модификации и адекватно объяснить свой план работы.
  • Рентабельность – хотя создание принципиальной схемы может занять некоторое время, окончательный бюджетный план составляется позже, что позволяет избежать денежных потерь отрасли, понесенных при отсутствии предварительной картины процесса.
  • Улучшенный вывод — это план схемотехники; следовательно, легко внести исправления заранее, они обеспечивают графическое отображение реального расположения всех объектов в цепи и того, как физически соединены электрические провода. Они действуют как руководство для электротехников при реализации схемы.
  • Расширенное обучение . Они учат новичков и подрядчиков тому, как обстоят дела в конкретной отрасли.Они являются хорошим ориентиром и упрощают обучение, а также облегчают продолжение проекта любым пользователем.



Принципиальная схема Vs. Схематическая диаграмма

Принципиальные схемы , также называемые графическими схемами, отличаются от принципиальных схем.



Типы цепей

1.Замкнутый и разомкнутый контур

Замкнутая цепь имеет полный путь, а разомкнутая цепь имеет неполный путь, т. е. не замкнута. Другими словами, когда вы выключаете свет в своей комнате, цепь размыкается; следовательно, лампочка не дает света. Но когда вы включаете их, происходит полное замыкание цепи, поэтому лампочка загорается.

Источник изображения : Completeelectrical.бизнес

2. Последовательная и параллельная схема

В последовательной цепи соединение компонентов обеспечивает протекание одного и того же тока через все части цепи. Ток идет только по одному пути, поэтому в случае с лампочками, когда одна отсутствует или повреждена, ток не будет течь через остальные, и ни одна из них не включится.

В параллельной цепи электрические объекты располагаются таким образом, что ток должен прерваться перед следующим подключением.Текущие погружения, таким образом, компоненты заряжаются независимо друг от друга. Этот тип подключения используется в домах, чтобы при перегорании одной лампочки. На общее освещение квартиры не влияет.

Источник изображения : completeelectrical.biz

3. Короткое замыкание

Короткое замыкание позволяет току проходить по неуказанному пути.Ток должен испытывать минимальное сопротивление; следовательно, компонент, который обходит короткое замыкание, может быть поврежден. Огромный поток тока при коротком замыкании вызывает перегрев проводов и может привести к пожару. Таким образом, необходимо установить автоматические выключатели и блоки предохранителей для отключения цепей.

Источник изображения : completeelectrical.biz



Основные части цепи

Цепь, независимо от ее размера и места расположения, состоит из четырех основных частей. К ним относятся источник энергии, обычно известный как переменный или постоянный ток, проводник, представляющий собой провод, электрическая нагрузка, представляющая собой устройство, и контроллер (переключатель). Рассмотрим их подробнее:

1. Источник энергии

Он обеспечивает напряжение и ток для питания гаджета, подключенного к цепи. Источники питания напряжения включают в себя батареи любого типа, такие как те, которые используются в автомобилях, ноутбуках, солнечных панелях и т. д.Они обеспечивают постоянный уровень напряжения в цепи.

Токовый источник питания идеально подходит для обеспечения постоянного тока энергии, несмотря на допустимое напряжение. Ток, измеряемый в амперах, включается в систему защиты устройства, обеспечивающего электрическую нагрузку в цепи. Например, светодиоду требуется постоянный уровень тока, чтобы предотвратить его взрыв или повреждение.

2.Проводник

Проводник обеспечивает путь цепи, по которой течет энергия. Он отвечает за присоединение ко всем другим объектам канала. Точно так же, как жидкости текут по трубам, количество энергии, необходимой в цепи, определяет размер провода, из которого состоит проводник цепи.

3. Переключатель

Как и любой другой переключатель, этот также замыкает (продолжает) или открывает (размыкает) поток электричества в цепи.Существуют различные переключатели, такие как настенные выключатели, переключатели на ключах от машины, кнопки и другие биометрические инструменты.

4. Нагрузка

Означает количество энергии, которое требуется устройству для выполнения задачи, будь то освещение, нагрев или запуск процесса. Количество потребляемой мощности измеряется в ваттах и ​​рассчитывается путем умножения силы тока в амперах и вольт в конкретной цепи.В настоящее время почти в каждом доме есть энергоемкий предмет, будь то телевизоры, моторы и т.д., все это нагрузочные устройства.



Символы на принципиальных схемах

Символы, используемые для создания принципиальных схем , стандартизированы на международном уровне. Каждый символ представляет собой особенность физического моделирования устройства. Следовательно, крайне важно правильно понять, что означает каждый символ.Далее приведен список наиболее часто используемых символов схемы :

.
  • Клетка – это источник энергии. Его логотип представляет собой две линии, одна длинная, а другая короткая, параллельные друг другу.
  • Батарея – это более чем одна ячейка с более значимым выводом, обычно слева, который является + (положительным). Он выглядит как серия длинных и коротких параллельных линий.
  • Провод – средство для передачи тока из одной точки в другую и соединяет компоненты цепи.
  • Резистор – регулирует поток тока и обычно представляет собой зигзагообразную линию.
  • Выключатель – отвечает за полное прохождение тока. Это разрыв прямой линии или восходящей диагональной линии на принципиальной схеме.
  • Амперметр – предназначен для измерения тока, обозначенного буквой А в кружке.
  • Вольтметр – предназначен для измерения напряжения и представляет собой букву V в кружке на принципиальной схеме.
  • Двигатель – преобразователь для преобразования электрической энергии в кинетическую.Его символ — обведенный М.
  • .
  • Лампа – компонент, преобразующий электрическую энергию в свет.



Примеры принципиальных схем

Далее мы рассмотрим примеры принципиальных схем, чтобы лучше понять их.

1.Счетчик энергии

Также известен как счетчик моторов. Общая мощность, использованная за определенный период, является энергией и измеряется электросчетчиком. Кроме того, электросчетчики также используются в линиях электроснабжения домов для измерения количества энергии, используемой как в цепях постоянного, так и переменного тока. Счетчики энергии обычно калибруются в киловатт-часах, где один киловатт-час равен количеству электроэнергии, необходимому для обеспечения 1000 ватт мощности в течение одного часа.

В электросчетчике есть алюминиевый диск, который вращается без остановки во время потребления энергии. Существуют также катушки давления и тока, так что, когда напряжение подается на катушку давления, ток протекает через нее и создает поток, который передает крутящий момент на диск. Этот крутящий момент воздействует на привод, заставляя алюминиевый диск вращаться. Вращение пропорционально количеству используемой энергии. Затем это записывается на счетчике энергии.



2. Схема мультиметра

Это черный ящик, состоящий из электрических цепей, которые позволяют перезапустить практически любую электрическую проводку или устройство. Он также известен как вольтомметр или ВОМ и состоит из множества цифр, циферблатов и переключателей, которые могут сбивать с толку.

Можно быстро проверить работоспособность батарей, используемых в различных устройствах. Вольтметр состоит из гальванометра, последовательно соединенного с резистором. Вы можете измерить протекающий ток, т. е. напряжение в цепи, соединив концы ВОМ поперек канала. Это отличный инструмент для измерения электричества в вашей коллекции инструментов.



Как создать принципиальную схему с помощью Edraw

Наконец, изучив теоретическую часть принципиальной схемы, мы можем создать ее с помощью онлайн-инструмента EdrawMax.Вы можете легко получить к нему доступ по адресу https://www.edrawmax.com/online/.

Прежде чем перейти к захватывающей части, вам сначала нужно:

Внимательно изучите шаблон схем и логики, представленный в Edraw. Инструмент предоставляет вам встроенные символы электрических схем, электронные схемы, логические схемы и аналогичные технические схемы. Все, что вам нужно сделать, это дважды щелкнуть шаблон из категории Engineering в главном окне и перейти на страницу чертежа.



Теперь выполните следующие простые действия, чтобы нарисовать принципиальную схему:

Шаг 1:  В меню «Файл» нажмите «Создать», затем «Инжиниринг» и дважды щелкните «Шаблон цепей и логики».

Шаг 2:  Во-вторых, перетащите соответствующие символы компонентов из готовой библиотеки и поместите их на холст для рисования.

Шаг 3:  Далее добавьте провода для подключения выбранных компонентов.

Шаг 4:  Наконец, добавьте данные в фигуру, дважды щелкнув ее.



Тогда вы можете:

Печать : перейдите в меню «Файл» и нажмите «Печать», чтобы просмотреть параметры печати.или

Экспорт : перейдите в меню «Файл», затем выберите параметры «Экспортировать и отправить для экспорта». Вы можете поделиться электрической схемой в различных форматах, таких как Microsoft Office, PDF и т. д.



Связанные статьи

Электрическая принципиальная схема | Элементарная и электрическая схема

Электрические принципиальные схемы содержат конкретную информацию для технического специалиста. Они иллюстрируют такие элементы, как размер, тип, номер компонента и расположение компонента по отношению к другим компонентам схемы.

Схемы можно использовать для установки, изготовления, поиска и устранения неисправностей или для объяснения работы или назначения схемы. Символы используются для обозначения компонентов схемы. Провода или проводники обычно изображаются линиями. Их связи можно показать несколькими способами. См. Рисунок 1.

Рисунок 1 . Схемы проводов.Два провода могут пересекаться на принципиальной схеме и не быть электрически соединенными. Для установления связи на пересечении должна быть показана точка.

Принципиальная схема

Одним из основных типов электрических чертежей, с которыми вам придется столкнуться, является принципиальная схема. См. рис. 2. Это типичная схематическая диаграмма. Он показывает, какие части необходимы и как они соединяются друг с другом. Расстояние между компонентами не представляет собой фактических расстояний.

Основная цель принципиальной схемы состоит в том, чтобы показать, как компоненты соотносятся друг с другом.На диаграммах показано, какие компоненты расположены последовательно или параллельно друг другу. Схемы являются чрезвычайно ценным инструментом устранения неполадок.

Рис. 2. Типичная схематическая диаграмма показывает расположение компонентов и то, как они соотносятся друг с другом

Комбинация измерителей, электрических схем, схем и теории электроники позволяет техническому специалисту находить проблемы в цепи. Многие схемы невозможно устранить без помощи схем и применения теории электроники.

Элементарная линейная схема и схема соединений

На рис. 3 показано сравнение элементарной линейной схемы и схемы соединений. На этом рисунке показана работа типичной системы управления двигателем с пуском и остановом.

Элементарная линейная диаграмма слева аналогична схематической диаграмме. Он используется в основном в промышленных процессах, чтобы проиллюстрировать, как электрические элементы управления системы связаны друг с другом.

Справа собственно схема подключения .Это будет использоваться для подключения системы управления.

На элементарной схеме четко показано, как работает схема, а на схеме соединений показано взаимное расположение точек подключения и компонентов, которые фактически находятся в оборудовании. Каждая диаграмма имеет свое назначение.

Рис. 3. Как элементарная линейная схема, так и представленная здесь электрическая схема относятся к одной и той же электрической системе.Схема подключения используется для установки системы.

Иногда блок-схема используется, чтобы показать, как работает система в целом. Посмотрите на рисунок 4, чтобы увидеть блок-схему типичного радиоприемника. Компоненты, такие как усилитель, группируются поэтапно.

Рис. 4. Блок-схема используется для иллюстрации того, как основные электрические системы связаны друг с другом.

На рис. 5 представлена ​​типовая схема электрических цепей, устанавливаемых в одной из комнат жилого дома.На чертеже указано общее расположение выключателей, розеток и освещения.

Описания размеров проводов, силы тока выключателей и размеров выключателей не показаны на этом типе схемы, поскольку электрики обучены владеть электрическими нормами, касающимися этих факторов.

Рис. 5. Типовая планировка жилого помещения для электромонтажа.

При построении электрической системы может оказаться полезным использование программного обеспечения для проектирования схем.Разработчики схем в значительной степени полагаются на компьютеры и программное обеспечение для проектирования современных электронных схем. См. рис. 6.

 В этих программах компоненты можно выбирать из меню и размещать в области рисования. Электронные характеристики для каждого компонента, такие как значения сопротивления, номинальные токи и ограничения напряжения, также могут быть добавлены.

Рис. 6. Снимок экрана Multisim Electronics Workbench.

Программные системы могут использоваться не только для создания электронных схем, но и для имитации схемы, как если бы она была построена из электронных компонентов.

Виртуальные счетчики можно подключать к различным точкам цепи для экспериментов и тестирования. Полный список материалов можно получить из схемы.

Шаблон, необходимый для печатной платы, можно распечатать. Это делает процесс проектирования и тестирования быстрее и проще, чем если бы схема была построена с использованием реальных компонентов. После того, как схема будет проверена на соответствие требованиям, ее можно построить с использованием реальных компонентов.

Электрические схемы и схемы — инструменты Inst

Для чтения и интерпретации электрических схем и схем необходимо понимать основные символы и условные обозначения, используемые на чертежах.В этой статье основное внимание уделяется тому, как электрические компоненты представлены на схемах и схемах.

Символика

Чтобы читать и интерпретировать электрические схемы и схемы, читатель должен сначала хорошо разбираться в том, что обозначают многочисленные символы. В этой главе обсуждаются общие символы, используемые для обозначения многих компонентов электрических систем. После освоения эти знания должны позволить читателю успешно понять большинство электрических схем и схем.

Нижеследующая информация содержит подробные сведения об основных символах, используемых для обозначения компонентов на схемах и схемах электрической передачи, переключения, управления и защиты.

Рисунок 1. Основные символы трансформатора

Трансформаторы

Основные символы различных типов трансформаторов показаны на рис. 1 (А). На рис. 1 (B) показано, как базовый символ трансформатора изменяется для обозначения конкретных типов и областей применения трансформатора.

В дополнение к самому символу трансформатора иногда используются метки полярности для обозначения протекания тока в цепи. Эта информация может использоваться для определения соотношения фаз (полярности) между входными и выходными клеммами трансформатора. Метки обычно отображаются в виде точек на символе трансформатора, как показано на рисунке 2.

Рис. 2 Полярность трансформатора

На первичной стороне трансформатора точка указывает на входной ток; на вторичной стороне точка указывает выходной ток.

Если в данный момент ток втекает в трансформатор через пунктирный конец первичной обмотки, он будет вытекать из трансформатора через пунктирный конец вторичной обмотки. Протекание тока для трансформатора с использованием точечной символики показано на рисунке 2.

Переключатели

На рис. 3 показаны наиболее распространенные типы переключателей и их обозначения. Термин «полюс», используемый для описания переключателей на рис. 3, относится к количеству точек, в которых ток может войти в переключатель.

Показаны однополюсные и двухполюсные переключатели, но переключатель может иметь столько полюсов, сколько требуется для выполнения его функции. Термин «бросок», используемый на рисунке 3, относится к количеству цепей, которые каждый полюс переключателя может замыкать или контролировать.

Рисунок 3 Переключатели и символы переключателей

На рис. 4 представлены общие символы, используемые для обозначения автоматических переключателей, и поясняется, как символ указывает на состояние или срабатывание переключателя.

Рис. 4 Переключатель и символы состояния переключателя

Предохранители и выключатели

На рис. 5 показаны основные символы предохранителей и автоматических выключателей для однофазных приложений.

В дополнение к графическому символу, на большинстве чертежей рядом с символом также указан номинал предохранителя. Номинал обычно в амперах.

Рисунок 5 Символы предохранителей и автоматических выключателей

Когда в трехфазных системах используются плавкие предохранители, выключатели или выключатели, трехфазный символ объединяет трехфазный символ в трех экземплярах, как показано на рис. 6.

Также показан символ съемного выключателя, который является стандартным символом выключателя, расположенным между набором шевронов.Шевроны обозначают точку, в которой прерыватель отключается от цепи при удалении.

Рисунок 6. Символы трехфазного и съемного выключателя

Реле, контакты, соединители, линии, резисторы и прочие электрические компоненты

На рис. 7 показаны общие обозначения реле, контактов, разъемов, проводов, резисторов и других различных электрических компонентов.

Рис. 7 Общие обозначения электрических компонентов

Крупные компоненты

Символы на рис. 8 используются для обозначения более крупных компонентов, которые можно найти на электрической схеме или схеме.Детали, используемые для этих символов, будут различаться при использовании на системных диаграммах.

Обычно количество деталей отражает относительную важность компонента для конкретной диаграммы.

Рис. 8 Крупногабаритные общие электрические компоненты

Типы электрических схем или схем

Существует три способа отображения электрических цепей. Это электрические схемы, схемы и графические изображения. Двумя наиболее часто используемыми являются схема подключения и принципиальная схема.

Использование этих двух типов диаграмм сравнивается в таблице 1.

Графическая диаграмма обычно не используется в инженерных приложениях по причинам, показанным в следующем примере. Рисунок 9 представляет собой простой пример того, как схематическая диаграмма сравнивается с графическим эквивалентом.

Как видно, версия с иллюстрациями не так полезна, как схема, особенно если вы пытаетесь получить достаточно информации для ремонта цепи или определения ее работы.

Рисунок 9. Сравнение электрической схемы и графической схемы

На рис. 10 показан пример взаимосвязи между принципиальной схемой (рис. 10А) и электрической схемой (рис. 10В) для осушителя воздуха. Более сложный пример, электрическая цепь автомобиля, показан в формате электрической схемы на рис. 11 и в схематическом формате на рис. 12.

Обратите внимание, что на электрической схеме (Рисунок 11) используются как графические изображения, так и схематические символы.Схема (рис. 12) не содержит графических изображений и изображает электрическую систему только в виде символов.

Рисунок 10. Сравнение электрической схемы и схемы подключения

Рисунок 11 Схема электрических соединений автомобиля

Рисунок 12 Схема электрической цепи автомобиля

При работе с большой системой распределения электроэнергии для отображения всей системы или ее части используется особый тип принципиальной схемы, называемый одиночной электрической линией.На диаграмме этого типа изображены основные источники питания, выключатели, нагрузки и защитные устройства, что дает полезное общее представление о потоке энергии в крупной системе распределения электроэнергии.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
