Укладка теплого пленочного пола: Монтаж теплого пола своими руками. Устанавливаем электрический пленочный теплый пол с Леруа Мерлен.

Содержание

Монтаж теплого пола своими руками. Устанавливаем электрический пленочный теплый пол с Леруа Мерлен.

1Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Мощность тормопленки 150 Вт/м2 220 Вт/м2
Вид ремонта Капитальный, косметический Капитальный, косметический
вариант
отопления
комфортный Не менее 60% площади Не менее 40% площади
основной Не менее 95% площади Не менее 70% площади
Тип напольного покрытия Ламинат, линолеум, ковролин Паркетная доска, ковролин
Тип помещения Не первый этаж, не балкон Все помещения, включая первый этаж и балкон


Рекомендуемая температура – это 20-21oС для комнаты и 24-26oС для пола.
Желаемая температура для комнаты устанавливается терморегулятором.
При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м2.

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые полы следует укладывать на  75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.

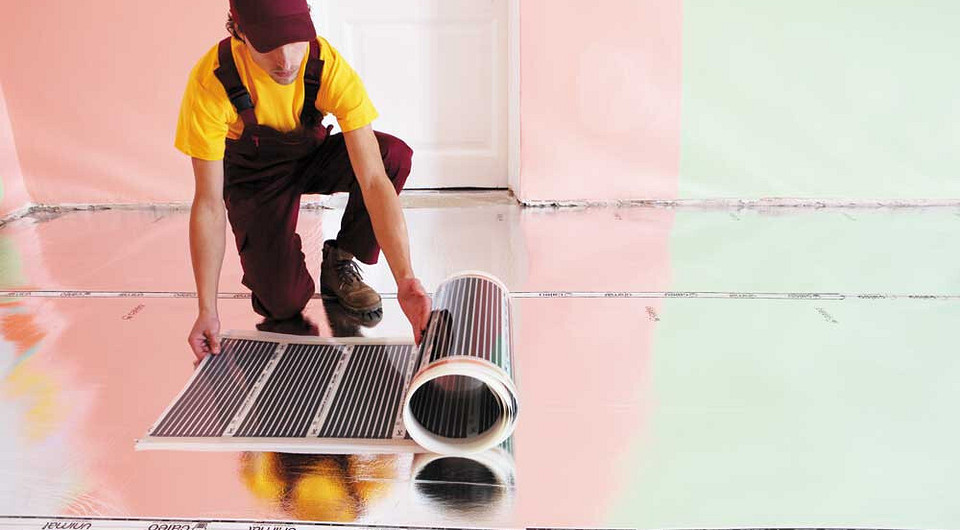

4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера. Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе). Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета. Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы. Располагайте провода так, чтобы основные провода проходили под плинтусом. Если вы хотите сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.

7. Соедините термопленку с проводом

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно зажмите его с помощью пассатижей.


8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.


9. Подключите соединительные провода к терморегулятору.

Схема подключения проводов указана на каждом терморегуляторе.


10. Установите и подключите датчик пола к терморегулятору.
Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат мощностью не менее 16 А.

12. Протестируйте систему обогрева.
Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

13. Уложите финишное напольное покрытие.

  • При монтаже под ламинат или паркетную доску:

Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции

  • При монтаже под линолеум, ламинат, ковролин:

Уложите защитный материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки
На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту
Уложите на нее напольное покрытие.


14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Инструкция по монтажу инфракрасного пленочного теплого пола

Для монтажа пленочного теплого пола вам понадобятся:

1. Отражающая теплоизоляция (подложка)
2. Пленочный теплый пол
3. Монтажный комплект (зажимы, изоляция)
4. Электрическая проводка
5. Терморегулятор + термодатчик (в большенстве случаев идет вместе с регулятором)
6. Пассатижи
7. Скотч

И начинаем укладку:

1. Определите площадь, на которую вы планируете укладывать термопленку. Это не обязательно должно занимать 100% помещения (пленочный теплый пол не нужно укладывать под мебель и бытовую технику!)


2. На всю поверхность помещения уложите подложку, это необходимо для того, чтобы избежать малейших неровностей при укладке финишного покрытия. Поверхность пола обязетельно должна быть ровной и чистой! Дорожки из под ложки между собой скрепите скотчем.

3. Разрежьте пленку на полосы нужного размера (резать пленку можно только по специальным линиям отреза!). Резать пленку рекоментуется на полосы максимальной длины, это поможет сократить количество точек подключения. При соединении соседних полос пленки с терморегулятором, для уменьшения расхода электропроводов, необходимо полосы термопленки уложить контактами к стене, на который будет установлен терморегулятор. На подложку уложите готовые полосы термопленки медной полосой вниз (только на те зоны, которые вы определили).

Прикрепите термопленку к подложке скотчем, чтобы не было сдвигов при выполнении следующих работ. Нельзя накладывать полосы пленки заходили друг на друга!

4. Установите терморегулятор на стене в удобном месте, лучше это сделать вблизи имеющейся электропроводки, если непланировался монтаж специальной проводки для подключения теплого пола.  Регулятор можно подключить как в имеющуюся уже розетку при помощи электровилки, так и установить стационарно.

5. Установите на медной токонесущей полосе термопленки зажим с монтажного комплекта так, чтобы одна сторона зажима находилась внутри термопленки (рис. 1), а вторая — поверх медной полосы, снаружи. (рис. 2)

                                                          Рис. 1


                                                           Рис. 2

С помощью пассатижей зажмите зажим так, чтобы он плотно прилегал к медной полосе.

Изолируйте линии отреза медных шин в конце всех полос термопленки, используя изоляцию с монтажного комплекта.

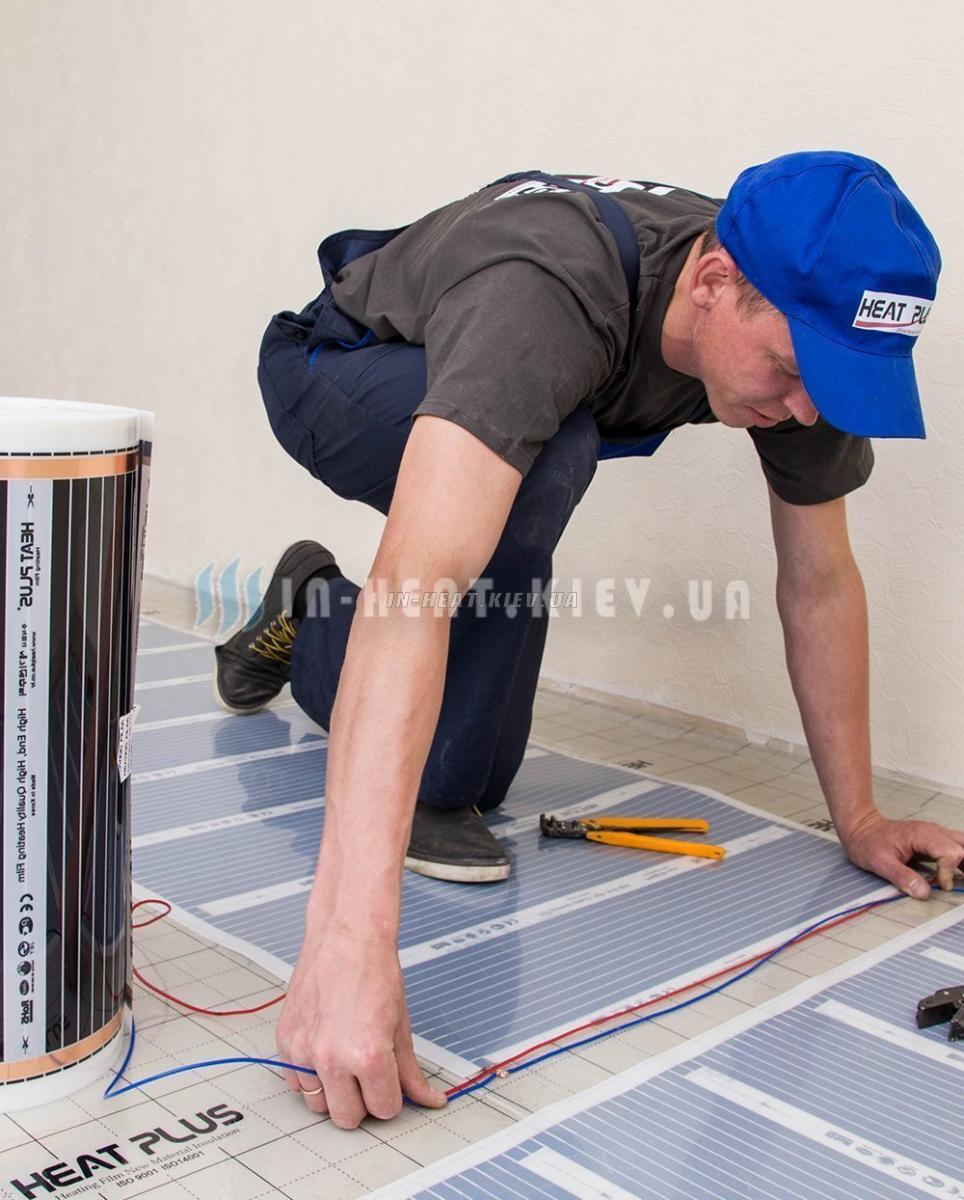

6. Уложите монтажные провода. Один провод будет соединять между собой контактные зажимы, установленные на каждой полосе с левой стороны, второй соответственно — зажимы, установленные с правой стороны.

Снимите изоляцию с концов проводов в тех местах, где провода будут подключаться к контактным зажимам. Вложите оголенные провода в зажим и с помощью пассатижей плотно зажмите их.
Заизолируйте все места подключения проводов к термопленке.

7. Подключите провода к терморегулятору, согласно инструкции, которая идет в комплекте с ним.

8. Установите датчик пола и подключите его к терморегулятору. Датчик пола устанавливается при помощи изолирующей ленты (с монтажного комплекта) под пленку с низу черной полосы нагревательного элемента.

Датчик температуры лучше всего устанавливать в зоне с минимальной нагрузкой на поверхность. Под датчик в подложке необходимо сделать канавку.

9. Подключите терморегулятор к электрической сети.



10. Протестируйте систему обогрева:
— включите систему и установите температуру пола, обычно около 27-28 0С. (Ознакомьтесь с гарантийными условиями  финишного напольного покрытия.)
— проверьте, чтобы каждая полоса термопленки нагревалась;
— проверьте пробником места подключения проводов и все изоляции;
— убедитесь, что нет искрения и места соединения не нагреваются.

11. Уложите напольное покрытие

Монтаж пленочного теплого пола

Дополнительным элементом отопления жилища может стать теплый пол. Система теплого пола поддержит установленную температуру воздуха в помещении в автоматическом режиме. Поэтому даже в зимнее время года можно ходить по полу босиком.

Узнав, сколько стоит монтаж теплого пола в разных компаниях, можно определиться со средними расценками, сложившимися на рынке вашего региона. Монтаж, выполненный своими руками, позволит сэкономить примерно треть расходов.

Из статьи вы узнаете как самостоятельно выполнить расчет и монтаж теплых полов

Расчет мощности пола под квадратуру комнаты

Электрический или инфракрасный теплый пол – это пленка, заполненная карбоновой пастой, через которую проходят медные проводники. При прохождении электричества через проводники активизируются излучатели и генерируется тепловая энергия. Инфракрасная пленка может быть различной тепловой мощности.

Оптимальная мощность рассчитывается для каждого помещения индивидуально, при этом учитывается площадь помещения и его тепловые потери. Но существует упрощенный метод подбора: на каждый 1 м2 площади помещения должно приходиться 200 Вт тепловой нагрузки пленки.

Подготовительные работы

Теплый инфракрасный пол укладывается на выровненную поверхность с максимальным перепадом по высоте не более 3 мм на 1 м2 площади. В качестве выравнивания можно использовать бетонную стяжку или наливной пол. Монтаж пленки производится непосредственно под декоративным покрытием: кафельная плитка, ламинат, ковролин, паркет.

Для устройства теплого пола в стяжке лучше использовать кабельный теплый пол.

После завершения выравнивания поверхности необходимо подсчитать количество инфракрасной пленки. При расчете нужно учитывать, что пленка не укладывается под стационарной тяжелой мебелью и вблизи отопительных приборов (минимальный отступ 1 м). Для наглядности создается подробный чертеж.

Если планируется установка пленочного теплого пола под кафельную плитку, то следует заранее узнать о рекомендациях от производителя, касательно эксплуатации отопительного оборудования в подобных условиях.

Технология укладки инфракрасного теплого пола

Монтаж инфракрасного теплого пола состоит из нескольких последовательных этапов:

Первым делом устанавливается терморегулятор теплого пола. Для этого делается штроба в стене и отверстие для терморегулятора. Образовавшийся мусор и пыль удаляется.

На чистую, выровненную поверхность пола укладывается гидроизоляционный материал, это может быть полиэтиленовая пленка. Она укладывается по всей площади пола внахлест на стены. Если не обошлось без стыков, то они проклеиваются скотчем для герметизации.

Чтобы тепло не тратилось на нагрев бетонной стяжки пола, укладывается теплоизоляционный слой (изолон, пенофол, пробковый материал). В слое теплоизоляции нужно вырезать канавки для прокладки проводов и креплений инфракрасной пленки.

На теплоизоляционный слой укладывается инфракрасная пленка. Ее расположение производится с учетом плана. Резать пленку можно только в местах между темными секциями. Укладка полос пленки производится стык в стык и проклеивается скотчем.

  • Пленка имеет оголенные участки медных проводников. Их изоляция производится с помощью приклеивания пленочной изоляции из битума.

  • Установка зажимов производится путем заведения контакта под пленку к медным проводникам, затем просто сжимается пассатижами.
  • Подключить провода к зажимам. Для этого нужно зачистить провод, всунуть его в зажим и скрепить пассатижами. После этого контакты заизолировать.

  • В теплоизоляционном слое вырезать углубления для проводов и спрятать их там. Затем проклеить места прокладки проводов скотчем.
  • Датчик терморегулятора устанавливается в центре пленочного теплого пола, для этого вырезается отверстие в теплоизоляционном слое и в основании.
  • Подключение теплого пола к сети лучше доверить квалифицированным электрикам.

  • Температурный датчик соединяется с системой автоматического управления с помощью проводов, спрятанных под теплоизоляционным слоем.

Подключение пленочного теплого пола к сети через розетку запрещено. При подключении должен использоваться УЗО (устройство защитного отключения).

После завершения укладки теплого инфракрасного пола и подключения его к сети необходимо произвести пробное включение. Если все нормально, то можно приступать к укладке декоративного покрытия, но перед этим теплый пол покрывается еще одним слоем гидроизоляционного слоя (полиэтиленовая пленка).

Монтаж инфракрасного теплого пола под силу каждому. Главное соблюдать последовательность технологии, произвести правильное подключение к электросети. Тогда эксплуатация отопительного оборудования будет эффективной и продолжительной.

Видео — монтаж инфракрасного плёночного тёплого пола Caleo Platinum:

монтаж и технология укладки пошагово

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

  • Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
  • Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
  • При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

  • На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
  • Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
  • Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
  • Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно  изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

  • Материал подготовила: Инна Ясиновская

Укладка инфракрасного пленочного теплого пола Caleo

Укладка инфракрасного пленочного теплого пола Caleo

Ваша заявка отправлена, мы свяжемся с Вами в ближайшее время

Вы не ввели телефон, или введен некорректный номер

Недоступимый тип файла, разрешены, только текстовые и графические файлы

Спасибо за Ваше обращение, мы свяжемся с Вами в ближайшее время

Варианты монтажа пленочного теплого пола CALEO под рекомендованные напольные покрытия

Последовательность монтажа теплого пола CALEO

  1. Подготовьте все необходимые для монтажа материалы.
  2. Заранее определите место расположения терморегулятора на стене.
  3. Определите поверхность пола, на которую впоследствии будет уложена термопленка.
  4. Подготовьте чистую и ровную поверхность пола, на которую будете укладывать пленочный теплый пол CALEO.
  5. Уложите на эту поверхность теплоотражающий материал «Изолон» блестящей поверхностью вверх.
    Имейте ввиду, что теплоотражающий материал рекомендуется укладывать на всю площадь помещения, а не только под термопленку. В этом случае удастся избежать малейших неровностей пола после укладки финишного покрытия.
    Не оставляйте воздушного промежутка между термопленкой и теплоотражающим материалом.
  6. Прикрепите листы теплоотражающего материала к первичному полу скотчем и им же скрепите их между собой.
  7. Раскатайте рулон термопленки поверх теплоотражающего материала и разрежьте на полосы нужного вам размера.

    Полосы термопленки должны располагаться контактами к стене, на которой позже будет установлен терморегулятор, чтобы уменьшить длину проводов при соединении полос пленки с терморегулятором.
    Резать термопленку лучше на полосы максимально возможной длины (см. табл. «Технические характеристики»), чтобы уменьшить количество точек подключения.
    Резать термопленку можно только по специальным линиям отреза, которые обозначены на термопленке.
  8. Разложите листы термопленки на теплоотражающий материал медной полосой вниз.
    Для уменьшения эффекта «тепловой зебры» рекомендуется укладывать полосы термопленки внахлест друг на друга таким образом, чтобы расстояние между медными шинами составляло 1 см. Это позволит улучшить равномерность прогрева напольного покрытия.
  9. Установите на медную токонесущую полосу термопленки контактный зажим.
    При этом одна сторона зажима должна находиться внутри термопленки, вторая сторона – снаружи поверх медной полосы.
    Плотно зажмите контактный зажим пассатижами или специальным инструментом.
    Запрещается применение контактных зажимов других изготовителей.
  10. Изолируйте линии отреза медной шины.   Эти места отмечены значком.
    При разрезании полосы термопленки на более короткие отрезки необходимо тщательно заизолировать места разреза медной шины, включая серебряные контакты, соединяющие медную шину с карбоновыми нагревательными полосами.
    Для изоляции медной шины в местах разреза, где не планируется подключение проводов, используйте короткую, разрезанную на 2 части, битумную изоляцию из набора изоляции (см. состав комплекта). Для примера, в приобретенном вами комплекте в начале полосы термопленки CALEO уже установлены контактные зажимы, а в конце полосы установлена изоляция.

    ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью заизолированы по всему срезу.

  11. Закрепите термопленку скотчем на теплоотражающем материале, чтобы исключить ее сдвиг.
  12. Установите на стену терморегулятор. При этом необходимо иметь ввиду, что: Терморегулятор рекомендуется устанавливать на стене в наиболее удобном и доступном для пользователя месте вблизи с имеющейся розеткой или выключателем.
    Терморегулятор можно подключать к электрической сети помещения стационарно с помощью скрытой или открытой проводки. При подключении терморегулятора необходимо руководствоваться инструкцией, идущей с ним в комплекте.
  13. Уложите монтажные провода. При этом помните, что: Подключение термопленки к сети производится согласно схеме подключения.
    В комплект входят провода двух цветов для удобства монтажа.
    Все монтажные провода должны располагаться по одной стороне помещения.
    Располагайте провода так, чтобы основной их массив проходил под плинтусом.

    Если вы хотите проложить соединительный кабель скрытым способом, проштробите канал в стене, если открытым (наружным) – используйте монтажный декоративный короб.
    При укладке монтажных проводов на поверхности пола в теплоотражающем материале сделайте канавку (вырез, углубление) под провода для того, чтобы поверхность финишного напольного покрытия была максимально ровной. К примеру, провода могут быть уложены вдоль шва теплоотражающего материала.
  14. Снимите изоляцию с концов проводов в местах для подключения проводов к контактным зажимам. Рекомендуется использовать специальный инструмент для снятия изоляции.
  15. Вложите оголенный провод (или два провода, где это необходимо) в контактный зажим и с усилием зажмите его (их) с помощью пассатижей. Убедитесь, что провод надежно закреплен в контактном зажиме.

  16. Заизолируйте все места подключения проводов к термопленке. Для этого в комплект каждой полосы термопленки входит 5 отрезков изоляции. Эти места отмечены значком .Для каждого подсоединения используйте по 2 отрезка. Один лист битумной изоляции крепится с наружной стороны, другой — закрывает внутреннюю сторону термопленки с проводом.
    ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью  заизолированы по всему срезу.
  17. Еще раз проверьте качество изоляции всех мест соединения термопленки и проводов, а также все линии отреза медной шины.
  18. Подключите соединительные провода к терморегулятору Caleo.
    Подключение должно проводиться согласно схеме подключения, которая входит в комплект терморегулятора. Необходимо строго следовать инструкции по установке и эксплуатации терморегулятора, входящей в его комплект.

    ВНИМАНИЕ! На рисунке показан пример подключения соединительных проводов к конкретному терморегулятору CALEO Model 320. Для подключения других терморегуляторов необходимо строго следовать инструкции по установке и эксплуатации этих терморегуляторов.
    ВНИМАНИЕ! Подключение питания на клеммы датчика пола «SENSOR» выведет терморегулятор из строя.

  19. Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку снизу черной полосы нагревательного элемента. Датчик прикрепляется к термопленке битумной изоляцией.

    При укладке под мягкие напольные покрытия устанавливайте датчик температуры пола в зоне с минимальной нагрузкой на поверхность. Под датчик в теплоотражающем материале делается канавка (вырез, углубление) для последующей равномерности поверхности напольного покрытия. При необходимости сделайте под датчик дополнительное углубление в первичном полу.

  20. Подключите терморегулятор к электрической сети.
    Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником.
    Учтите при расчете мощности все дополнительные электрические устройства, которые так же могут быть подключены к этой сети. Для системы мощностью от 2 кВт и более рекомендуется производить подключение через отдельный автомат.

  21. Протестируйте систему обогрева.
    Включите систему и установите температуру пола не более 30 °С.
    Проверьте нагрев каждой полосы термопленки.
    Проверьте специальным пробником (например, отверткой-индикатором) места подключения монтажных проводов, а также изоляции по линии отреза.
    Не должно быть искрения и нагревания мест соединений.
  22. Уложите полиэтиленовую пленку для дополнительной защиты теплого пола CALEO. Изолируйте швы соединения полиэтиленовой пленки скотчем.  В случае монтажа под ламинат роль полиэтиленовой пленки может выполнять специальная подложка, поставляемая производителем ламината, при условии, что она изготовлена из неламинированного вспененного полиэтилена толщиной не более 2 мм. Другие виды подложек, включая пробковые – недопустимы.


    Укладка финишного напольного покрытия
  23. Уложите защитный материал и финишное напольное покрытие, учитывая особенности для каждого напольного покрытия.
  24. Помните, что напольное покрытие должно удовлетворять требованиям, изложенным на стр. 2.
  25. При монтаже строго придерживайтесь одной из приведенных схем монтажа:

    При монтаже под ламинат или паркетную доску


    Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно приложенной к ним инструкции по монтажу.
    При установке ламината следует соблюдать меры безопасности, чтобы при его сборке не повредить термопленку.

    При монтаже под линолеум, ковролин или ковровое покрытие


    Уложите защитный материал (ДВП, фанеру толщиной 3…5 мм) поверх полиэтиленовой пленки.
    На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту.
    Сверху уложите напольное покрытие.

    Запрещается во время монтажа!
    Выполнять работы по установке терморегуляторов, не отключив напряжение питания.
    Накладывать полосы термопленки друг на друга во избежание перекрытия нагревательных элементов или медных шин и последующего выхода их из строя. Включать теплый пол до изоляции контактов и линий отреза.
    Монтировать пленочный теплый пол без теплоотражающего материала. Его применение позволит системе работать эффективно из-за уменьшения теплопотерь и существенно уменьшит энергозатраты.

Видеоинструкция по монтажу инфракрасного теплого пола Калео


Перейти в каталог
Авторизация на сайте
Регистрация
    Каждый зарегистрированный пользователь получает ряд преимуществ:
  • Отслеживание состояния заказа
  • Информация об акциях и скидках
  • Индивидуальные предложения
Зарегистрироваться

Как правильно укладывать инфракрасный теплый пол под ламинат и паркет


Система «теплый пол» пользуется заслуженной популярностью среди отечественного потребителя. Если буквально несколько лет назад на рынке были представлены в основном сложные в монтаже электрические и водяные системы, то сейчас появился новый тип продукции, работающий на инфракрасном излучении.

ИК -полы полностью безопасные, их можно укладывать под любой вид финишной отделки. Производители заявляют, что сверху можно постелить ламинат, паркет, массивную доску и т.д. При этом работая с деревом, необходимо соблюдать определенные рекомендации.

Недавно опытных мастеров попросили поделиться опытом относительно того, как укладывать инфракрасный теплый пол под ламинат. В результате были собраны следующие советы.

Как должен нагреваться ИК тёплый пол

Плёночные инфракрасные теплые полы под ламинат и натуральную паркетную доску излучают лучевое излучение. Благодаря этому, в основном греется не поверхность полового покрытия, а предметы, находящиеся на нем и воздух в помещении.

Это имеет определенные преимущества: быстрый нагрев комнаты, возможность отапливать открытые помещения и т.д. Некоторые мастера пользуются этим и укладывают пробковый ламинат, террасную доску в открытых беседках, дополнительно делая систему отопления с помощью пленочных полов.

Укладка ламината на ИК теплый пол имеет еще одно преимущество – излучение настолько мягкое, что оказывает минимальное негативное воздействие на любую деревянную поверхность и материал под дерево.

Какой мощности выбрать плёночный пол

Монтаж инфракрасного плёночного тёплого пола под ламинат начинается с правильного выбора мощности материала. Согласно рекомендациям производителя, что подтверждает практика, для помещений со стандартной площадью 100-150 м², следует приобретать пленку с мощностью 150 Вт/м².

Зачастую продавцы убеждают в обратном, и предлагают купить пол с производительностью 220 Вт/м², но, как правило, утверждение в том, что это необходимо, основано только на желании продать тот товар, что дороже стоит.

Высчитать необходимое количество материала, сделать раскладку пленки, лучше всего доверить профессионалам. Некоторые компании используют специальные компьютерные программы, позволяющие не только подсчитать необходимое количество пленочных полов, но и распечатать правильную раскладку.

Напряжение пленочного пола указывается на упаковке с материалом, там же указывается потребляемая мощность, позволяющая высчитать расход электроэнергии в сутки и за отопительный сезон.

Какой ИК теплый пол лучше под ламинат и паркет

Возможна укладка пленочного теплого пола под ламинат двух видов. У каждого из них есть свои преимущества и особенности.

  1. Биметаллический – в устройстве предусмотрены две тонких пластины. Верхний слой составляет медь с дополнительными добавками, нижний сплав алюминия.
  2. Углеродный – имеет сложное строение, состоящее из резистивного элемента, нагревательные детали в котором соединены последовательно и параллельно.


Практика показывает, что монтировать углеродные инфракрасные теплые полы под паркетную доску более практично. Как правило, углеродная система лучше прогревает комнату и оказывает более мягкое излучение.

Последовательность и особенности укладки, подключения

Положить инфракрасный теплый пленочный пол под ламинат своими руками совсем несложно, достаточно попросту следовать инструкции изготовителя и придерживаться рекомендаций опытных строителей.

Производитель максимально облегчил задачу, упростив процесс укладки до минимума. Кстати, все опытные строители придерживаются «золотого правила», строго, соблюдать поэтапную технологию укладки инфракрасного теплого пола под ламинат, которая распечатана и выдается, вместе, с технической документацией.

В частности, там указывается:

  • Теплые ИК полы под ламинат укладываются строго на ровную поверхность, при этом материал основания практически не имеет значения, достаточно, чтобы он был сухим и не имел жирных пятен.
  • Перед монтажом необходимо составить и нанести на бумагу схему укладки плёночного пола. Это позволит избежать сложностей во время рабочего процесса.
  • Электрический ИК пол укладывается таким образом, чтобы после окончания работ не было стыков, находящих один на другой (без нахлёста). Пленка укладывается равномерно, без зазоров между пластами.
  • Пол с инфракрасной обогревающей пленкой подключается с помощью медных проводов к термостату. Отдельно необходимо провести заземление ИК пола. В регуляторе для этой цели специально предусмотрены разъемы. Также потребуется установить отдельный автомат и блок УЗО. Схема проводки инфракрасных теплых полов также указана в инструкции по эксплуатации.
  • Перед укладкой финишного покрытия необходимо проверить работоспособность ИК обогрева пола. Для этого подводят напряжение и проверяют, нагреваются ли все части пленки. Если одна из пленок не греется, дополнительно уплотняют клеммы. Часть пленки, которая по-прежнему не нагревается, вырезают и на ее место укладывают новую.


Подключение ИК плёночного пола считается законченным после того, как все части проверены на работоспособность. Теперь можно начинать монтаж винилового или коммерческого ламината, паркета или доски.

Какой ламинат выбрать для ИК пола

Эффективность инфракрасного отопления достигается не только правильным монтажом пленки, но и выбором финишного покрытия. Некоторые хозяева заявляют, что у них буквально спустя несколько лет после укладки рассохся ламинат, начал скрипеть паркетный пол или появились стыки в массиве.

Что поможет не ошибиться в выборе материала?

  • ИК обогрев пола оказывает определенное влияние на ламинат. Происходит небольшое расширение и сужение структуры под воздействием излучения. Бытовой ламинат не подходит для укладки под пленочные полы.
    Оптимальным будет выбор материала коммерческого класса, высокой износоустойчивости. Еще лучше будет стелить паркетную доску или массив. Крайне важно соблюдать требования правильной укладки ламината. Необходимо рассчитать схему таким образом, чтобы после укладки крайняя к стене доска, была не короче 25 см.
  • Укладка под паркетную доску требует использования мастики для приклеивания основания и стыков между планками. В результате создается прочное основание, не поддающееся растрескиванию под влиянием температур. Поэтому влияние теплого пленочного пола на паркет сведено к минимуму.


Хотя ИК полы рассчитаны под использование ламината, производитель рекомендует применять покрытие исключительно коммерческого класса, либо остановить свой выбор на паркете или доске из массива.

Правила безопасной эксплуатации

Даже несложные расчеты позволяют подсчитать, что для отопления дома площадью 100 м² потребуется приблизительно 15 кВт. В связи с этим крайне важно обеспечить меры безопасности, которые описаны в СНУЭП. Максимальная температура пола, для пленки с производительностью 150 Вт составляет 45 °С.

Для безопасной эксплуатации необходимо использовать только провод нужной мощности и сечения, всю электросистему потребуется заземлить. В остальном ИК пленка является максимально безопасной в эксплуатации.

Энергопотребление пола делает данный вид отопления одним из самых дорогих на сегодняшний день. Поэтому большинство потребителей используют инфракрасное отопление как вспомогательный способ отопления.

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

1. На подготовленную поверхность уложить рулонный теплоотражающий материал.

В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз).

По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

3 .Прикрепить электрические клеммы к каждой полосе термоплёнки.

а) Пробить отверстие в медной шине дыроколом.

б) Вставить клемму между слоями полимерной плёнки.

в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента.

Также возможен монтаж клемм при помощи пайки.

4. Закрепить провода в клеммах в соответствии со схемой подключения.

5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.

6. Изолировать противоположные концы медной шины изоляционной лентой.

7. Установить под термоплёнку термодатчик и подключить термостат.
Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!

8. Проверить работоспособность путём подключения к сети.

9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.).
Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

  • 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
  • 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
  • 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

  • — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
  • — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
  • — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
  • — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
  • — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

  • — Материалы, необходимые для монтажа теплого пола Hot-Film.
  • — Плитка и материалы для укладки плитки.
  • — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • — Устанавливать пленку рядом с нагревательными приборами
  • — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • — Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • — Изгибать пленку на 90
  • — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Все о QuietWarmth — Центр знаний

Что такое QuietWarmth?

Изготовленные MP Global Products, системы лучистого теплого пола QuietWarmth включают пленочные маты, которые сочетают в себе более 30 лет уникальных научных достижений в области лучистого теплого пола с запатентованной технологией теплого пола.

Сверхэффективный QuietWarmth Пленочные лучистые полы для обогрева пола безопасно и недорого согревают практически любую внутреннюю поверхность пола в вашем доме: кухню, семейную комнату, подвал и т. Д.

Warm Your Floor предлагает два варианта, которые совместимы практически с любым типом пола:

Перед установкой QuietWarmth всегда уточняйте у производителя напольного покрытия совместимость с системами лучистого обогрева.

В чем преимущества QuietWarmth?

Полы с подогревом по любой поверхности

Пленки для лучистого обогрева

QuietWarmth входят в число самых простых в установке продуктов в отрасли , особенно для сборных / плавающих полов.Революционная конструкция пленочных матов означает, что передача энергии обеспечивает 100% покрытие.

Установите любой нагревательный мат QuietWarmth без самовыравнивающегося раствора и беспорядка .

Установите пол с подогревом QuietWarmth на бетонную плиту, плитку или даже плавающий пол. QuietWarmth не требует для установки под соединяемые / плавающие полы без раствора или клея.
Просто разверните маты, проложите провода и уложите пол.

В случае традиционной укладки плитки или приклеивания прикрепите маты и приклейте непосредственно к черному полу и выложите плитку обычным образом.

Экономическая эффективность с запрограммированным бесшумным термостатом

QuietWarmth обеспечивает нежное тепло для ваших ног всего за пенни в день!

Площадь в 60 квадратных футов стоит всего 0,086 доллара за первый час достижения желаемой температуры и половину этой суммы за каждый последующий час (исходя из среднего национального тарифа на электроэнергию в размере 0,12 доллара за киловатт-час).

Чтобы рассчитать энергопотребление вашего проекта, используйте следующую формулу:
Общая площадь обогреваемой площади в квадратных футах x 12 ÷ 1000 x Местные затраты на киловатт-час Стоимость электроэнергии

Чтобы сделать пол QuietWarmth еще более энергоэффективным, установите термостат для контроля температуры. Всегда настоятельно рекомендуется использовать термостат с вашей системой теплого пола для регулирования тепловой мощности. Таким образом, вы не перегреете полы, и они будут теплыми, когда вам это нужно.

Как это работает?

MP Global Products использует технологию токопроводящих чернил в своих пленочных матах QuietWarmth, питающихся от параллельных заводских выводов, которые потребляют меньше энергии, чем традиционные проводные системы лучистого теплого пола. Коврики настолько тонкие, что не поднимут высоту вашего пола.

Системы подогрева пола с отслаиванием, приклеиванием и защелкиванием обеспечивают гибкость и позволяют точечно нагреть пол, просто разместив маты там, где вы хотите. Пленку с защелкиванием также можно обрезать до нужной длины. *

* Функция обрезки по длине не распространяется на отклеивающиеся и приклеиваемые маты для кафельных и приклеиваемых полов.

Коврик любого стиля можно установить на бетонный или фанерный черновой пол в соответствии с соответствующими инструкциями по установке. Перед установкой пленки для плавающих полов необходимо установить нижнюю пароизоляцию на бетонный черновой пол. Раствор для отслаивания и приклеивания можно сразу приклеить к ровному и чистому основанию пола.

Видео по установке

…………

Установка электрического лучистого отопления в полу

Мы с женой недавно купили дом с недостроенным подвалом и бетонным полом, который мы решили превратить в уютное пространство, которое наши дети могли бы использовать в качестве игровой.Они еще очень молоды и много времени проводят, играя на паркете. Мы решили установить легкую разворачивающуюся внутрипольную электрическую систему лучистого отопления под новым плавающим полом, чтобы дополнить естественное тепло в комнате и сделать ее уютной для игр. Большую часть работы я делал сам.

Первым делом я покрыл бетонный пол раскатной пароизоляцией. Затем я построил черновой пол из фанеры.

Вот как я установил излучающую систему.

Шаг за шагом

Шаг 1: Подметите черный пол, чтобы удалить всю пыль, грязь, случайные гвозди, шурупы и другой мусор, чтобы получить чистую рабочую поверхность.Не оставляйте ничего, чтобы телеграфировать через подкладку или готовый пол.

Шаг 2: Нарисуйте эскиз предполагаемой компоновки системы лучистого отопления, включая предполагаемое расположение датчика температуры пола, термостата и распределительной коробки, убедившись, что заводские провода на концах излучающих матов находятся в правильном положении. на той же стороне комнаты, что и распределительная коробка.

Будьте внимательны, следуя инструкциям. Система, которую я использовал, требует, чтобы между краями ближайших матов и стеной оставалось не менее 6 дюймов, чтобы было достаточно места для прокладки проводов к распределительной коробке.

Step 3: Здесь я развернул готовую к тепловому излучению подкладку под названием QuietWalk от MP Global Products, которая покрыла всю площадь пола. Подложка включает пароизоляцию, которая помогает отводить влагу над черным полом и под чистым полом. Он также амортизирует пол, чтобы поглощать звук и сводить к минимуму щелчки при ходьбе по плавающему полу, а его коэффициент сопротивления составляет 0,5, что поможет сохранить теплоту в подвале зимой.

Шаг 4: Следующий шаг — стыковать швы подкладки, используя изоленту, чтобы удерживать их на месте.Эта подкладка имеет хорошее сопротивление сжатию, поэтому она не сжималась под моими коленями, пока я наклеивал пленку.

Шаг 5: Затем я развернул панели системы теплого пола QuietWarmth. Я подгоняю их к планировке комнаты, вырезая ножницами по пунктирным линиям между сияющими чернильными элементами. Я заклеил и изолировал обрезанные края прилагаемыми изоляционными дисками из каптона. Панели бывают нескольких конфигураций ширины / длины, поэтому было легко уместить планировку подвала с минимальным разрезом.

Я выбрал пленку Perfectly Warm Radiant Heat Film, потому что она была разработана специально для плавающих деревянных и ламинатных полов (а также некоторых плавающих плиточных полов) и может быть установлена ​​на подложку. Ультратонкая беспроводная нить накала составляет всего 0,016 дюйма. толстый.

Шаг 6: Провода для элементов прикрепляются на заводе к одному концу, противоположному концу, который можно обрезать для калибровки. Здесь я использовал свой универсальный нож, чтобы вырезать тонкую неглубокую прорезь в подкладке, чтобы пропустить электрические провода, чтобы на полу не было высоких точек.

Шаг 7: Теперь пора врезать провода и закрепить их изолентой, чтобы они не двигались.

Шаг 8: Раскатайте вторую панель, прилегая к первой (не оставляя зазора).

Шаг 9: Затем я установил датчик в полу, который отслеживает температуру пола (а не в комнате) и стремится к настройке всего на несколько градусов выше комнатной. Затем я проложил провод датчика температуры пола в том же канале, что и подводящие провода, и заклеил их изолентой.

После еще нескольких регулировок я протянул все подводящие провода и провод датчика температуры пола к распределительной коробке на стене, а оттуда я провел набор проводов к термостату на стене.

Шаг 10: Следующим шагом является проверка всех электрических соединений с помощью омметра, чтобы убедиться в правильности соединений на данном этапе. Отличительной особенностью этой системы является то, что полосы нагревательной пленки уложены параллельно на прокладке, поэтому, если одна полоса окажется поврежденной или поврежденной, остальные полосы продолжат нагреваться.

В этот момент, после проверки с помощью омметра, мой электрик подключил термостат к сервисной панели домашней электропроводки в соответствии с инструкциями в руководстве по установке, прилагаемом к системе лучистого отопления.

Шаг 11: Я был готов установить плавающий пол под дерево над электрическими панелями излучающего тепла. Излучающая система, которая обеспечивает постепенное дополнительное тепло за счет нагрева ультратонкой гибкой излучающей тепловой пленки с низким сопротивлением, потребляет всего 12 Вт на квадратный фут и соответствует гарантийным требованиям моего плавающего пола (и большинства других плавающих полов, как хорошо).

Дети и домашние собаки любят играть на полу, что, кстати, очень приятно, когда я иду по нему босиком.

Примечание редактора: MP Global Products L.L.C. новатор и лидер в производстве американских экологически чистых волоконно-акустических подкладок и внутрипольных систем электрического лучистого обогрева для плавающих полов и для плиточных полов. Узнайте больше о продуктах на сайтах www.quietwalk.com, www.quietwarmth.com или позвоните по телефону 888-379-9695.


Рекомендуемые статьи

QuietWarmth 240-вольтная электрическая система водяного обогрева полов для ламината, роскошного винила и плавающих полов

Мягкая электрическая система лучистого отопления, разработанная специально для сухой установки под плавающими деревянными и ламинатными полами. Низкопрофильная система с линейным напряжением, она отличается постепенным нагревом за счет резистивного нагрева сверхтонкой гибкой лучистой тепловой пленки с низким энергопотреблением. Легко устанавливаемый на черный пол или поверх звукоизолирующего покрытия как часть общей сборки пола, он потребляет всего 12 ватт на квадратный фут для мягкого повышения температуры пола, что соответствует гарантийным требованиям многих плавающих полов. Система, которая демонстрирует впечатляющую эффективность 99%, обладает свойствами ограничения температуры, поэтому пленка не перегревается.Он доступен в четырех удобных размерах раскладывающихся ковриков, которые подходят практически для любой конфигурации. К каждому мату предварительно прикреплены провода для облегчения установки.

  • Используется с большинством полов из ламината, паркетной доски и плавающей плитки
  • Использует высокоэффективную технологию проводящих чернил
  • Равномерно распределяет тепло по всему полу
  • Не увеличивает высоту пола, толщина всего 0,016 дюйма
  • Потребляет до 50% меньше энергии, чем традиционные проводные системы
  • Простота установки: раскатайте, при необходимости отрежьте нужную длину и проложите предварительно подключенные провода к настенному термостату
  • Без миномета и без беспорядка
  • Соответствует требованиям многих производителей плавающих полов
  • Не требует обслуживания, разработан так, чтобы не отключаться полностью, если система когда-либо выйдет из строя или повредится
  • Отрегулируйте температуру с помощью бесшумного термостата (продается отдельно)

Одобренные напольные покрытия

  • Все плавающие полы
  • Плавающая плитка
  • Ламинат
  • Инженерная древесина
  • Виниловый пол класса люкс (4 мм и более)
  • Пробка и бамбук

* Перед установкой обратитесь к спецификациям производителя напольных покрытий, чтобы узнать о совместимости их продукта с любыми источниками тепла.

Технические характеристики

Спецификация QuietWarmth
Щелкните здесь, чтобы просмотреть

Масса 1,8 унции / кв.фут / 55 кг / м2
Толщина 0,016 «
Вт на квадратный фут 12 Вт
Присоединенные заводские провода длина 15 футов

Стандартные размеры для 120 В

Модель № Размеры Вт Ампер
QWARM1.5X5F120 1,5 дюйма X 5 футов 78 0,651
QWARM1.5X5F120 1,5 дюйма X 10 футов 156 1,30
QWARM1.5X5F120 3 ‘X 5’ 167 2,73
QWARM1.5X5F120 3 ‘X 10’ 334 2,73

Стандартные размеры для 240 В

Модель № Размеры Вт Ампер
QWARM1.5X5F240 1,5 дюйма X 5 футов 78 0,33
QWARM1.5X5F240 1,5 дюйма X 10 футов 156 0,65
QWARM1.5X5F240 3 ‘X 5’ 167 0,70
QWARM1.5XF240 3 ‘X 10’ 334 21,30

Инструкции по установке

Инструкции по установке

— Нажмите здесь, чтобы просмотреть

Ограничения

  • Этот материал должен устанавливаться только квалифицированным персоналом, который знаком с конструкцией и эксплуатацией материала, а также с соответствующими рисками.
  • Не устанавливайте теплообменник QuietWarmth Floating Floor под коврами, клееными или прибитыми деревянными полами.
  • Не устанавливайте систему отопления QuietWarmth Floating Floor в стенах.
  • Используйте ROMEX 12 AWG только в качестве проводов питания

Система теплого пола QuietWarmth для плавающих полов

  • Используется с большинством плавающих ламинатов, паркетных полов, полов из плавающей плитки, полов из плавающей плитки Snapstone и роскошных виниловых досок и плитки толщиной 4 мм или более
  • Использует высокоэффективную технологию проводящих чернил
  • Равномерно распределяет тепло по всему полу
  • Не увеличивает высоту пола, меньше толщины кредитной карты
  • Потребляет до 50% меньше энергии, чем традиционные проводные системы
  • Простота установки: раскатайте, при необходимости отрежьте нужную длину и проложите предварительно подключенные провода к настенному термостату
  • Без миномета и без беспорядка
  • Соответствует требованиям многих производителей плавающих полов
  • Не требует обслуживания, разработан так, чтобы не отключаться полностью, если система когда-либо выйдет из строя или повредится
  • Включает 15 футов заводских проводов
  • Отрегулируйте температуру с помощью бесшумного термостата (продается отдельно)

Эта система представляет собой мягкую систему электрического лучистого обогрева, разработанную специально для сухой установки под плавающими деревянными и ламинатными полами.Как низкопрофильная система с линейным напряжением, она обеспечивает постепенное нагревание за счет резистивного нагрева низкой мощности, выполненного из ультратонкой гибкой лучистой тепловой пленки. Система легко устанавливается на черный пол или на звукоизолирующую подкладку как часть общей сборки пола. Он также использует всего 12 ватт на квадратный фут для мягкого повышения температуры пола, соблюдая гарантийные требования многих плавающих полов. Эта система с впечатляющим КПД 99% включает в себя свойства ограничения температуры, поэтому пленка не перегревается.Он доступен в четырех удобных размерах раскладывающихся ковриков, которые подходят для большинства макетов, и к каждому мату предварительно прикреплены провода для легкой установки.


Инструкции по установке

Коврики QuietWarmth Radiant Heat Film тонкие и гибкие — тоньше кредитной карты. Это делает систему менее дорогой и простой в установке без необходимости в дополнительном растворе или подкладке.

Хорошо работает поверх подложки QuietWalk. Превосходное R-значение и отличный термический излом для чернового пола, помогая отвести тепло вверх, чтобы нагреть пол.


Шаг 1. Раскатайте пленку
Шаг 2: Отрежьте до нужной длины и проложите соединения проводов
Шаг 3: Укладка напольного покрытия в тот же день

Благодаря параллельной архитектуре системы, мат можно разрезать по длине, не нарушая подачу электроэнергии системой к каждой полосе. Будьте осторожны, так как вы не можете разрезать систему по ширине, так как это разрушит параллельную архитектуру матов.

Подробнее о Warm Waves

Загрузите этот FAQ в формате PDF

Warm Waves Тепловая пленка — это экономичное, высококачественное решение для обогрева любой конструкции или ситуации.

Система лучистого отопления Warm Waves стоит на 31–63% меньше в эксплуатации, чем традиционные методы отопления, и более здорова для вас и вашей семьи.

Легко устанавливаемый под любым типом пола, Warm Waves не имеет воздуховодов, полностью зонируется и не требует технического обслуживания.

Эта технология обогрева в дальней инфракрасной области очень эффективна. Он не тратит энергию на обогрев воздуха в комнате, а напрямую нагревает предметы в комнате, включая вас.

Как работают теплые волны

Теплые волны генерируют тепло посредством электрического тока, создавая естественные тепловые лучи в дальней инфракрасной области, которые безопасно и равномерно распределяют тепло.

Warm Waves обеспечивает более здоровую атмосферу для дыхания за счет отсутствия циркуляции пыли и загрязнителей воздуха. Warm Waves не имеет движущихся частей и представляет собой постоянное, не требующее обслуживания решение для обогрева.

Устанавливаемый под полом и полностью скрытый, Warm Waves не тратит драгоценное пространство на стене непривлекательным нагревательным оборудованием или воздуховодами, а также исключает любое воздействие горячих или острых поверхностей, которые могут быть опасными или неприглядными.

Теплые волны эффективны

Теплые волны нагревают пространство так же, как солнце нагревает Землю — предметы в комнате поглощают тепло. Не нагревая воздух в комнате без надобности, Warm Waves значительно сокращает потери энергии. Он позволяет устанавливать более низкие настройки термостата, чем требуют традиционные методы нагрева, обеспечивая при этом тот же уровень комфорта. Высота потолка не влияет на теплопроизводительность; в жилом пространстве будет тепло и уютно даже в помещениях с высокими или сводчатыми потолками.

Создание зон теплых волн

Теплые волны контролируются с помощью любого термостата линейной нагрузки, что обеспечивает полную зонируемость. Устанавливая несколько термостатов для разных комнат или для разных зон в одной комнате, Warm Waves создает тепло только там, где это необходимо. В течение дня в спальне можно поддерживать температуру 50 ° F, а в домашнем офисе — 72 ° F, без закрытия вентиляционных отверстий и регулировки заслонок. В офисе каждая кабина может иметь свой собственный термостат, обеспечивая идеальную рабочую среду для каждого человека.

Warm Waves создает здоровую окружающую среду

Warm Waves — это бесканальная система отопления, поэтому она не циркулирует пыль и загрязнители воздуха и работает совершенно бесшумно. Дальние инфракрасные лучи естественным образом и безопасно предотвращают рост бактерий, а также устраняют плесень и запахи.

Warm Waves полностью скрыт, обеспечивая равномерное нагревание и удаляя небезопасные или неприглядные нагревательные элементы. Warm Waves использует чрезвычайно низкую электрическую силу тока и водонепроницаемость, что делает ее самой безопасной системой электрического обогрева на рынке.

Warm Waves легко установить

Установка Warm Waves проще и дешевле, чем любая другая система лучистого отопления. Измерьте комнату; вырезать и разместить материал Warm Waves; подключите электрические провода. Поскольку не требуются дорогие котлы или воздуховоды, Warm Waves сокращает время монтажа до 90% по сравнению с традиционными системами отопления.

Теплые волны долговечны

Теплые волны очень тонкие и долговечные.В отличие от других электрических продуктов для обогрева пола, волокна Warm Waves непросто сломаться во время установки и герметизированы собственным влагозащитным барьером. В твердотельной технологии Warm Waves нет движущихся частей, которые могут изнашиваться — она ​​не требует технического обслуживания. Warm Waves производится в соответствии с процессами, сертифицированными по стандарту ISO 9001, и обеспечивает неизменно высокое качество каждого рулона.

Какой тип пола можно укладывать поверх теплых волн?

Любой тип плавающего пола может быть установлен поверх теплых волн, включая паркет, ламинат, винил, плитку и ковровое покрытие.Из наиболее распространенных типов напольных покрытий, используемых сегодня, единственный неподходящий тип — это паркет из твердых пород дерева, забитый гвоздями, из-за риска проникновения гвоздей в поверхность пленки. Если используются шпалы, которые могут защитить от проникновения ногтей, то решение — Warm Waves.

Чем отличаются теплые волны от стандартной топочной системы с принудительной подачей воздуха?

Стандартные топочные системы используют воздуховоды и принудительный воздух для передачи тепла. Warm Waves — гораздо более эффективная система. Поскольку горячий воздух поднимается вверх, системам принудительной вентиляции необходимо создавать конвекционный поток по всей комнате, чтобы переместить горячий воздух от того места, где он хочет (потолок), туда, где он должен быть (обогрев вас).Этот конвекционный поток означает, что горячий воздух движется по кругу вокруг стен, потолков и полов помещения, что приводит к огромной неэффективности в целом, особенно в комнатах или пространствах с потолками выше обычных.

Warm Waves работает более эффективно, нагревая предметы в комнате, а не воздух. К тому времени, когда тепло достигнет потолка вашей комнаты, вы уже закончите его использовать.

Кроме того, зависимость систем принудительной подачи воздуха от воздуховодов создает проблемы как для энергии, так и для здоровья.Обычные системы отопления в среднем теряют от 25 до 40% своей эффективности при работе с воздуховодом, поэтому даже печь с КПД 94% может быть частью общей системы, КПД которой составляет всего 56-70%. Наряду с нагретым воздухом системы принудительной подачи воздуха также выдувают пыль, плесень и другие аллергены, скрывающиеся внутри ваших воздуховодов. Warm Waves — более здоровое и энергоэффективное решение.

Чем отличаются теплые волны от водяных (водяных) систем лучистого отопления?

Warm Waves намного проще установить, чем гидронные системы, не имеет движущихся частей, требующих обслуживания, и не требует дорогостоящих котельных систем.Warm Waves обеспечивает более постоянный нагрев и значительно сокращает количество горячих и холодных точек в полу после укладки. Годовые эксплуатационные расходы для всего дома систем Warm Waves и гидронных систем аналогичны, но установка Warm Waves не требует дорогостоящих затрат на техническое обслуживание. Системы Warm Waves также имеют более длительный ожидаемый срок службы, чем большинство гидравлических систем.

Чем отличается Warm Waves от проводных систем лучистого отопления?

Warm Waves более долговечны, проще в установке, более мощные, менее дорогие и имеют меньше горячих и холодных точек, чем системы лучистого отопления на основе проводов.Warm Waves также дает возможность легко направлять нагревательные лучи вверх с помощью теплового барьера, что означает, что вы не платите за тепло, которое вы не используете.

Чем отличаются теплые волны от систем нагрева проволоки?

Нагревательные провода, используемые во многих системах теплого пола, могут создать множество проблем. Провода можно надрезать или порезать во время установки и обращения. По этой причине многие проводные системы требуют, чтобы вы приобрели «систему сигнализации» для обнаружения обрыва проводов, что увеличивает расходы на установку системы.Кроме того, проводные системы отопления со временем ухудшаются из-за их сопротивления. Провода полагаются на отвод тепла через тонкий набор и плитку, под которой они проложены. Многие типы плитки плохо проводят тепло, и в результате возникает заметная разница в температуре нагреваемого пола.

Пленка Warm Waves не разрушается со временем. Конструкция пленки позволяет распределять тепло по всей поверхности пола, исключая горячие и холодные участки.

Насколько сильны теплые волны?

Warm Waves — это самая мощная система подогрева пола, разрешенная Национальным электротехническим кодексом при 150 Вт на квадратный метр (14 Вт на квадратный фут).Чем мощнее утеплитель, тем быстрее нагревается поверхность пола и тем меньше времени требуется для подачи энергии на пленку.

Могу ли я использовать теплые волны для обогрева всего дома или мне следует установить его только в тех местах, где требуется дополнительное тепло?

Простой ответ — и то, и другое. Warm Waves достаточно мощен, чтобы его можно было использовать для обогрева всего дома, и достаточно гибок, чтобы его можно было установить в любом месте, где требуется дополнительное тепло.

Насколько нагревается пол при нагреве с помощью теплых волн?

При полном питании и достижении максимальной температуры теплые волны достигают примерно 104º F.На практике, однако, термостат, прикрепленный к Warm Waves, будет ограничивать температуру до ваших предпочтительных настроек и просто циклически включать и выключать пленку, чтобы поддерживать желаемую температуру. Несмотря на то, что более низкие максимальные значения тепла приводят к гораздо более энергоэффективной системе, этот принцип не использовался в обычных системах отопления из-за мощности, необходимой для запуска системы.

Как быстро нагреваются теплые волны?

Тепловая пленка Warm Waves достигает максимальной температуры в течение нескольких минут.Поскольку в системе отопления нет движущихся частей, время разгона не требуется. Скорость нагрева поверхности готового напольного покрытия зависит от плотности напольного покрытия, а также от свойств изоляционного материала, установленного с помощью Warm Waves.

Можно ли зонировать Warm Waves?

Warm Waves — это наиболее зонируемое отопительное изделие на рынке сегодня. Вы можете разделить зоны на секции по 1,4 квадратных фута, если захотите, без особых проблем — единственное, что будет отличаться от стандартной установки, — это количество термостатов.Благодаря этой врожденной гибкости Warm Waves предлагает решения по обогреву, которые раньше были невозможны, например, когда каждый сотрудник вашего офиса может устанавливать желаемую температуру в своем кабинете.

Расскажите про термостат.

В установке «Теплые волны» используется термостат с двумя входами, который обеспечивает управление как с датчика температуры пола, так и с помощью температуры окружающего воздуха.

    • Таким образом можно ограничить температуру пола
    • Комнатную температуру можно регулировать на комфортных настройках
    • «Режим A / F» управляет температурой пола и температуры в помещении вместе.

Получу ли я горячие и холодные точки с теплыми волнами, как с другими видами лучистого тепла?

В отличие от других систем лучистого отопления, Warm Waves создает постоянную температуру нагрева по всей поверхности. Плотность отделочного напольного покрытия также будет влиять на общую температуру поверхности — чем плотнее материал, тем больше тепла он будет поглощать и тем более равномерным будет ваш обогрев.

Мой специалист по HVAC сказал мне, что я должен планировать иметь около 10 Вт на квадратный фут отопления в моем доме.Могут ли теплые волны сделать это?

Совершенно верно. Практическое правило — умножьте квадратный метр площади на 0,75. Поскольку Warm Waves обеспечивает 14 Вт на квадратный фут при установке, он обеспечивает 10,5 Вт на квадратный фут по всей площади (14,87 * 0,75 = 10,5).

Как Warm Waves работают с нежесткими типами напольных покрытий (например, ковровыми покрытиями, виниловыми полами и т. Д.)? Разве его не раздавят?

Укладка теплых волн под нежестким полом так же проста, как установка жесткой поверхности между теплыми волнами и самим полом, чтобы равномерно распределить вес на полу.Можно использовать фанеру, ДВП высокой плотности (ДВП) или аналогичный продукт.

Есть ли что-нибудь особенное, о чем я должен подумать перед установкой Warm Waves под ковер?

Для укладки ковра вам понадобится жесткая поверхность между подушкой ковра и вашими теплыми волнами (см. Нежесткую запись в часто задаваемых вопросах). Кроме того, эффективность вашей системы Warm Waves будет значительно повышена за счет выбора ковровых покрытий и ковровых покрытий, предназначенных для систем лучистого тепла, поскольку эти типы напольных покрытий предназначены для прохождения тепла через них, не задерживая тепло ковром или ковром. колодка.

Как установить Warm Waves под керамическую плитку?

Есть несколько различных способов укладки Warm Waves под стандартный пол из керамической плитки. Вы можете сначала установить цементную плиту, затем «Теплые волны», а затем продолжить укладку стандартной плитки. Другой вариант — установить подложку и теплые волны, а затем накрыть самовыравнивающейся кладкой, которая обеспечит прочную поверхность для укладки вашей плитки. Подробные сведения см. В руководстве по установке.

На какой максимальной площади можно установить Warm Waves?

При правильной установке площадь, подходящая для установки Warm Waves, не ограничена. Для больших площадей мощность и конфигурация термостатов будут единственным ограничивающим фактором для размера зоны. Для базового понимания можно установить до 240 SF. по цепи 220, и 120 SF. по цепи 110. На одном термостате можно установить 2400 SF на 220 контуре в модифицированной конфигурации.Подробные сведения см. В руководстве по установке.

Сколько теплых волн мне понадобится?

Количество Warm Waves, которое вам необходимо установить, зависит от цели системы. При использовании в качестве автономного источника тепла практическое правило — количество квадратных футов в площади, умноженное на 0,75. Например, в семейной комнате 20 футов x 10 футов вы должны запланировать установку 150 квадратных футов Warm Waves (20 x 10 x 0,75 = 150). Warm Waves не следует устанавливать под постоянным оборудованием, например, шкафами; поскольку такая установка может привести к локализованной зоне с высокой температурой.

Может кто пленку установить?

Из-за сложности взаимодействия между необходимыми компонентами любой системы отопления, мы рекомендуем, чтобы квалифицированный специалист выполнил все работы по установке Warm Waves, чтобы убедиться, что ваша система отопления имеет правильный размер и устанавливается для вашей среды.

Сколько времени нужно, чтобы установить Warm Waves?

Поскольку все здания индивидуальны, время монтажа варьируется от проекта к проекту.Однако мы обнаружили, что в среднем опытный установщик может легко установить от 1000 до 1500 квадратных футов за один день.

Можно ли установить Warm Waves поверх существующего пола?

Если вы обращаетесь со старым полом так же, как со стандартным черновым материалом, вы можете установить теплые волны поверх существующего пола. Установите подложку поверх старого пола, а затем продолжите укладку в обычном режиме, завершив укладку новым напольным материалом.

Можно ли установить Warm Waves где угодно, кроме пола?

В дополнение к стандартной установке под полом, Warm Waves можно установить под стенами, над потолком и даже внутри заливного бетона.

Что делать, если я найду новое место или способ установки Warm Waves, которые не включены в инструкции по установке?

Расскажите, пожалуйста, об этом. Мы проведем всестороннее тестирование вашего метода или места, чтобы убедиться, что оно соответствует нашим строгим стандартам качества, и, если возможно, добавим его в инструкции по установке, чтобы проинформировать других клиентов.Для поддержания репутации качества Warm Waves нам необходимо провести тестирование до того, как установка будет квалифицирована для гарантии. Warm Waves достаточно гибок, чтобы удовлетворить любые потребности в отоплении, и мы верим в ваше творчество.

Как работают теплые волны?

Электрический ток проходит от вашей главной электрической коробки в блок термостата, который контролирует температуру окружающей среды или пола (или и то, и другое). Если температура ниже температуры, установленной на термостате, питание подается на установку Warm Waves, где электричество передается на медные шины по сторонам пленки.От шин электричество проходит через нагревательный элемент, генерируя дальние инфракрасные лучи, которые мы ощущаем как тепло.

Безопасны ли теплые волны?

Warm Waves — одна из самых безопасных систем обогрева на рынке. Благодаря низкой максимальной температуре на выходе нет опасности получить ожог какой-либо частью системы. Его конструкция и метод установки, упор на поддержание стабильного тепла при низкой силе тока и присущая ему влагостойкость предотвращают большинство распространенных проблем с электричеством.Все продукты Warm Waves производятся в соответствии со строгим контролем качества ISO 9001 и ежеквартально проверяются третьими сторонами, поэтому безопасность и комфорт для человека являются их приоритетом номер один.

Что делать, если теплые волны подвергаются воздействию воды? Это все еще будет работать?

В отличие от некоторых других электрических нагревательных приборов, вода не влияет на теплые волны. Все нагревательные элементы Warm Waves закрыты полиэтиленовой пленкой, непроницаемой для проникновения воды. При правильной установке оба конца медных шин также герметизируются, чтобы сделать их водонепроницаемыми, в результате чего получается полностью водонепроницаемая система.

Могут ли теплые волны работать от солнечных батарей?

Warm Waves могут питаться от солнечных батарей так же легко, как и остальное электрическое оборудование в вашем доме. Просто подключите провода системы Warm Waves к цепи, питаемой от солнечных панелей, и наслаждайтесь теплом без каких-либо затрат и ископаемого топлива. Как всегда, за подробностями обращайтесь к квалифицированному электрику.

Есть ли у меня подходящая электрическая система для теплых волн?

Теплые волны доступны для электрических систем как на 120 В, так и на 240 В, и количество необходимых автоматических выключателей будет определяться общей установленной площадью теплых волн.Как и в случае с любой другой электрической системой, проконсультируйтесь с квалифицированным электриком за советом в вашей конкретной ситуации.

Насколько тонкие теплые волны?

Warm Waves — это бумага толщиной 0,3 мм, что исключает любые проблемы, которые могут возникнуть при работе с фальшполом.

Что такое дальние инфракрасные лучи?

Инфракрасный свет является частью невидимого спектра Солнца, и, поскольку его нельзя увидеть, он воспринимается как тепло. Одна из характеристик дальнего инфракрасного света — способность легко проникать в вашу кожу, давая вам это чудесное естественное тепло.Когда это происходит, возникает естественный резонанс, обладающий множеством полезных свойств, включая расслабление мышц и усиление кровообращения. Дальнее инфракрасное излучение совершенно безопасно и безопасно для всего живого.

Что делать, если я повредил пленку?

Если вы повредили часть пленки, например, забив ее гвоздями, вы должны немедленно осмотреть поврежденную часть. Если ваша установка все еще может функционировать должным образом, удалив только поврежденную часть и электрически соединив две неповрежденные стороны, вам просто нужно удалить поврежденную часть, разрезав ее с обеих сторон по линиям разреза.Если удаление проблемной секции приведет к неправильной работе, необходимо заменить весь набор панелей Warm Waves. Ни при каких обстоятельствах не пытайтесь залатать участок теплых волн.

Что делать, если мой установщик кабеля просверлит мою установку Warm Waves при прокладке кабелей через пол?

Warm Waves устанавливается на расстоянии не менее 6 дюймов от любой стены, оставляя достаточно места для будущих проектов реконструкции.

Как мне охладить мой дом без воздуховодов? Неужели мне все равно придется устанавливать воздуховоды?

Мы рекомендуем сочетать Warm Waves с бесканальной системой кондиционирования воздуха, которая значительно выросла за последние несколько лет.Благодаря своим высоким показателям эффективности и бесканальной технологии, ведущей к более здоровому образу жизни, они являются отличным дополнением к системе обогрева Warm Waves.

Предлагает ли Warm Waves гарантию?

Warm Waves предлагает 10-летнюю ограниченную гарантию на установку, выполненную в соответствии с инструкциями по установке. Однако в любом случае, когда теплые волны заработают в вашем доме, вам не придется беспокоиться о каких-либо затратах на обслуживание или замену в течение многих-многих лет.

Как устроены теплые волны?

Тепло в дальнем инфракрасном диапазоне генерируется волоконными матами, прикрепленными к контактным шинам, соединенным с медными электрическими лентами. Медь обеспечивает превосходную передачу электрического тока, предотвращая искрение в точках контакта.

Затем компоненты полностью герметизируются между двумя пластиковыми листами ПЭТ-пленки. Как и материал бутылок из-под газировки, пленка тонкая, прозрачная и очень прочная.

Нагревательная пленка Запатентованный 64 9000 War 240 вольт, 14 ватт: потребляет меньше, чем.061 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

120 вольт, 14 ватт: Потребляет менее 0,125 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

Размеры теплых волн

1025 квадратных футов на рулон

W: 100 см (40 дюймов)

L: 100 м (328 футов)

Толщина 0,3 мм

Приложения для теплых волн

Warm Waves очень универсальны и давно используется во многих приложениях в домах, коммерческих зданиях, загородных домах / коттеджах, трейлерах и хозяйственных постройках.

Под полом: Теплые волны, установленные под плавающим полом, обеспечивают равномерное, бесшумное и эффективное тепло по всему помещению.

Теплицы: Warm Waves обеспечивают идеальный теплый климат для ваших растений, способствуя росту растений с помощью биогенетических лучей.

Столешницы: Столешницы становятся согревающими пластинами, когда под ними устанавливаются Warm Waves.

Бетон: Гаражи и склады могут быть уютными и комфортными, когда Warm Waves устанавливается непосредственно в бетон практически для любого бетонного применения.

Рекреационные автомобили / трейлеры: Warm Waves — единственное реальное решение для обогрева жилого автофургона или прицепа. Ничто не может сравниться с его эффективностью и комфортом.

Коврики для обогрева пола ThermoFilm | ThermoSoft

Пленка для электрического обогрева пола

Купить сейчас

Связаться с ближайшим к вам дилером ExpertLocate

  • Выходная мощность 11 Вт / фут² для ламината, винила или ковра основа
  • Предназначена для комбинирования со многими вариантами подложки
  • Укорочена на месте и доступна с шагом 1 фут
  • Укладывается просто под плавающий пол

1:00 мин

ThermoFilm идеально сочетается с плавающим винилом, ламинатом или ковровые полы.Равномерное распределение тепла и маты различного размера означают, что вы можете рассчитывать на надежное тепло, идеально подходящее для вашего проекта. ThermoFilm — единственная система нагрева, которую можно сократить в полевых условиях.

читать дальше »

Пленка для обогрева пола

Комбинируйте маты по мере необходимости, чтобы они соответствовали открытому пешеходному пространству, избегая областей, закрытых шкафами, туалетными столиками или другими постоянными приспособлениями. Нагревательные маты можно укоротить, но изменить их форму нельзя. Каждый коврик подключается к термостату, поэтому маты большего размера уменьшают количество необходимых подключений.На одном термостате маты на 120 В покрывают до 163 кв. Футов; Коврики на 240 В покрывают площадь до 327 футов². НЕ СМЕШАЙТЕ НАПРЯЖЕНИЯ. Свяжитесь с нами для получения помощи по проекту.

Деталь Функция Материал Производственный стандарт
Изоляция Базовая пленка PET Изоляция и барьер влаги
Сохранение сопротивления, равномерная поверхность печати
Проводящая Шина Медь Поддержание проводимости и адгезии
соединительный медь
902 902

6 ft²

0,62 9241 902 902 902 $ 44,27 0 .0 ‘x 6,0’

18 фут²

Пред. 10Стр. 1 / 3След. 10 ›
Артикул Размер Мощность Цена Кол-во
36TFLM120-2 3,0 ‘x 2,0’

6 футов² 9000 0,62

Добавить
36TFLM120-3 3,0 ‘x 3.0 ‘

9 футов²

0.8A

99W

125,28 $ $ 66,40 Добавить
36TFLM120-4 3,0′ x 4,0 ‘

167,04 $ $ 88,53

Добавить
36TFLM120-5 3,0 ‘x 5,0’

15 фут²

1.4A

165W

1 208,80 1 6 9024T
1,7A

198W

$ 250,56 $ 132,80 Добавить
36TFLM120-7 3,0 ‘x 7,0’

924 фут1

924 фут1

$ 292,32 154,93 $ Добавить
36TFLM120-8 3,0 ‘x 8,0’

24 фут²

2.2A

264W

9 $ 264W 3.0 ‘x 9,0’

27 футов²

2.5A

298W

$ 375,84 $ 199,20 Добавить
36TFLM120-10 3,0 ‘x 10,0’

4 30 футов

30 футов

$ 417,60 221,33 $ Добавить
36TFLM120-11 3,0 ‘x 11,0’

33 фут²

3,0A

364W

3,0A

364W

6
Подкладка — 3 ‘x 10’

NEUP10-0

Обеспечивает звукоизоляцию при сохранении уровня пола.

39,95 $ Добавить Подкладка — 3 ‘x 40’

NEUP40-0

Обеспечивает звукоизоляцию при сохранении уровня пола.

$ 99,95 Добавьте Влагозащитный барьер

FLX-MB100

Защищает от возможной влажности на черновом полу.

15,95 $ Добавить ДВП (5 шт.)

TH-180408X5

Защищает нагревательные провода (4 ‘x 2’ x 1/8 дюйма).

$ 69,95 Добавить

Термостаты и критические компоненты

A Напольное отопление необходимо для управления вашей системой лучистого тепла.Большинство наших термостатов для подогрева пола имеют двойное напряжение и включают 5 мА GFCI, в отличие от моделей, предлагаемых онлайн-складами. Термостат рассчитан на нагрузку 15 ампер; добавление силового модуля или реле увеличит нагрузочную способность системы. В каждом есть датчик температуры пола, но рекомендуется резервный. Выберите 1 термостат для каждой желаемой зоны.

Резервный датчик

AC112-01 / U

Избегайте головной боли при замене в будущем (15 футов). Включите 1 на термостат.

$ 19,95 Добавить Монтажный комплект

IK-CON

Распределительная коробка на 2 группы, кабелепровод и соединители.Включите 1 на термостат.

$ 44,95 Добавить

Электрооборудование

InstAlarm

INSTALRM

Подложки для контроля неисправностей во время установки

$ 19,95 Добавить мультиметр

MULTIMTR

шт)

FLX-BLOCK

Лучшая гайка для нескольких проводов

4,95 $ Добавить Модуль питания OJ

USG-4000

Удваивает емкость 1 термостата

109 долларов95 Добавить инструменты и комплекты

Наколенники из вспененного материала

KNPD-318

Защитите нагревательные провода

5,95 долларов США Добавить TacTape

DT-105

Ширина 1 дюйм, длина 10 ярдов 1 Добавить Лента

DT-17860

Ширина 1-7 / 8 дюймов, длина 60 ярдов

$ 5,95 Добавить

Как установить нагревательные маты ThermoFilm

Этот обзор не заменяет полное чтение Руководства по установке.

Следующие ниже шаги помогут вам легко пройти от начала до конца, но, пожалуйста, обратитесь к полному руководству по установке или позвоните нам, чтобы получить более подробный план установки.

Коврики ThermoFilm — это простой способ добавить тепла любому плавающему полу и даже работать с почти любым другим типом напольного покрытия при заделке в цемент!

Перед началом укладки:

  • Убедитесь, что у вас есть структурно прочный черновой пол

Маты ThermoFilm Документы

Часто задаваемые вопросы о матах ThermoFilm

Что такое ThermoFilm? любой плавающий пол.ThermoFilm сочетается с большинством вариантов подложки и даже может быть укорочена в полевых условиях, чтобы идеально вписаться в любое пространство! Купить сейчасЭто безопасный продукт для дома или бизнеса? Да. Все наши решения для теплого пола проходят тщательную разработку и испытания по контролю качества, чтобы гарантировать надежность и безопасность вашей системы теплого пола. Купить сейчас Могу ли я использовать ThermoFilm с моим материалом для пола? Что делать, если в моем проекте используется подложка? ThermoFilm совместим с широким спектром напольных покрытий, таких как винил, ламинат и ковер.Дайте нам знать, если у вас возникнут вопросы, потому что мы здесь, чтобы помочь. Следует иметь в виду, что ThermoFilm не предназначен для влажных помещений, таких как ванные комнаты. У нас есть и другие варианты для влажных помещений, такие как ThermoTile и WarmStep, которые идеально подходят, например, для плиточного или паркетного пола в ванной комнате. ThermoFilm совместим с любой подложкой, которую вы будете использовать при укладке, включая предварительно прикрепленную подложку, как некоторые виниловые полы. Купить сейчас Как установить ThermoFilm? Как это все соединяется? ThermoFilm устанавливается прямо под плавающим полом и совместим с различными вариантами подкладки.Просто разложите подложку, а затем разместите ThermoFilm над подложкой. Вы также можете установить ThermoFilm под слоем МДФ. Коврики ThermoFilm подключаются параллельно к термостату теплого пола. Количество ковриков и расположение комнаты повлияют на точный процесс соединения нагревательных матов. Подробные инструкции см. В Руководстве по установке или позвоните нам в любое время для получения помощи. Купить сейчас Будет ли это увеличивать высоту моего пола? ThermoFilm добавит примерно 1/32 дюйма к высоте вашего пола.В зависимости от типа напольного покрытия или потенциального наличия подкладки эта высота может оказаться незначительной в соответствии с отраслевыми стандартами допусков отклонения высоты пола. Купить сейчас Могу ли я объединить более одного мата или кабеля для размещения в помещении? Большинство проектов предполагает использование более одного мата, но это означает, что несколько матов подключаются параллельно термостату. Следует помнить, что вы не соединяете гирляндой в последовательную проводку или удлиняете маты, а, скорее, комбинируете их, чтобы покрыть соответствующий квадратный метр.Купить сейчасМогу ли я вырезать, укорачивать или изменять форму ThermoFilm? ThermoFilm можно укоротить, вырезав на матах указанные промежутки. Утвержденные для резки участки будут четко описаны в прилагаемой документации. Хотя вы можете укоротить маты в полевых условиях, вы не можете изменить их форму, поэтому маты останутся прямоугольными по форме, и необходимо будет соответствующим образом спланировать вашу компоновку. Можно ли укоротить подводящие провода? Отводящие провода, также известные как холодные провода, поскольку они не выделяют тепло, их можно разрезать, укорачивать или соединять с дополнительными проводами холодного вывода для их удлинения.Что мне делать с участками, не охваченными системой обогрева? ThermoFilm имеет такой низкий профиль, что нет необходимости заполнять не отапливаемые участки каким-либо материалом. ThermoFilm производит 11 ватт на квадратный фут отопления. Купить сейчас Сколько будет стоить эксплуатация этой системы? Стоимость эксплуатации — сложный вопрос, на который нужно ответить, поскольку тарифы на электроэнергию зависят от площади, изоляции дома и даже от времени суток . Кроме того, стоимость эксплуатации еще больше усложняется, потому что деньги, потраченные на ваше лучистое тепло, могут привести к чистой экономии общих затрат на коммунальные услуги за счет сокращения использования вашего традиционного HVAC, к которому добавляется тот факт, что вы будете тратить меньше на техническое обслуживание системы HVAC, полагаясь на электрическое лучистое тепло.Итак, учитывая нюансы описания эксплуатационных расходов на электрическую систему лучистого отопления, мы рекомендуем поговорить с одним из наших экспертов об эксплуатационных расходах вашего индивидуального проекта. Купить сейчас Насколько горячее становится ThermoFilm? Иногда мы хотим ответить на вопрос вопрос с дополнительным вопросом. Обычно нас спрашивают, насколько нагревается система по нескольким причинам, поэтому важно понимать, почему вы спрашиваете. Вы беспокоитесь о том, чтобы обеспечить достаточно тепла, чтобы адекватно обогреть ваше пространство? Если это так, правильно установленная ThermoFilm может обеспечить разницу температур примерно на 10-15 градусов по Фаренгейту выше температуры окружающей среды в комнате.На практике этого более чем достаточно даже в очень холодном климате. Мы уверены, что вы будете полностью удовлетворены теплом, производимым ThermoFilm. Вы беспокоитесь о том, что выбранный вами напольный материал будет слишком сильно нагрет? Если так, не бойтесь! ThermoFilm обеспечивает бережную, надежную и постоянную подачу тепла к материалу пола. Если вы нагреваете пол из более чувствительного к температуре материала, вы можете обеспечить здоровый пол с помощью соответствующего термостата.Просто позвоните нам, если вам понадобится помощь. Наконец, мы настоятельно рекомендуем выбрать термостат с ограничителем температуры, если это одна из ваших проблем! Купить сейчас Как долго прослужит ThermoFilm? Как долго длится гарантия? ThermoFilm не требует регулярного обслуживания после правильной установки и если ее не трогать (помните, что ваша излучающая система находится внизу, когда планируете реконструкцию!). Гарантия на нагревательные маты составляет 10 лет, но после 17 лет нахождения на рынке мы еще не видели, чтобы мат ThermoFilm выходил из строя из-за старости.Гарантия на термостаты, которые мы предлагаем, составляет 3 года, потому что мы используем только термостаты с защитой GFCI, которые в соответствии с национальными электрическими правилами рекомендуется заменять каждые 3 года. Заменить термостат просто, легко и недорого. Купите сейчас, я все еще не понимаю. Тогда позвоните нам, напишите нам по электронной почте или напишите нам через наш веб-сайт! Наши штатные специалисты по обслуживанию клиентов будут рады помочь вам с вашим проектом. Купить сейчас

Характеристики матов ThermoFilm:

  • Сделано в США
  • Разработаны, чтобы минимизировать время и трудозатраты
  • Совместимы с большинством плавающие напольные покрытия
  • Низкий профиль исключает необходимость в переходах
  • ETL Перечислено в U.Южная и Канада
  • Подогрев пола добавляет комфорта и ценности
  • Умный в сочетании с термостатом WiFi
  • Создан для жизни
  • Умный в сочетании с термостатом WiFi
  • При поддержке 10-летняя гарантия

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшими не означает просто превосходные продукты, это означает их подкрепление превосходным обслуживанием.

Приоритет 1: сделать вас счастливыми

Создание радости и комфорта с помощью наших тепловых приложений — наша основная мотивация.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простая установка и безопасная работа. Все это по конкурентоспособным ценам для лучшей цены на лучистое отопление.

Инновационная и надежная конструкция

Продвижение отрасли вперед с помощью инноваций и максимальной надежности в долгосрочном плане. Вот почему наши системы есть и у нас дома.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.

Постоянная целостность

Наша репутация — один из наших лучших активов. Мы заработали эту репутацию, выполняя все обещания.

Системы напольного и потолочного отопления — нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце.Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, генерируемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов. Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе LARX CARBON-FILM.Систему отопления COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на стадии проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше, чем обычные теплые полы на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос.Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

  1. Полосы Carbon Film распределены по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля — чередуются горячие и холодные места.
  2. Нагревательный элемент углеродной пленки представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
  3. В отличие от нагревательного кабеля, наша система отопления может применяться под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
  4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
  5. Полоски углеродной пленки соединены параллельно. Это означает, что в случае повреждения все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
  6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
  7. По сравнению с нагревательным кабелем, наша система обогрева LARX CARBON-FILM.COM может использоваться в сборных конструкциях полов без использования процесса мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

  1. Углеродная пленка является местным источником тепла — тепло вырабатывается непосредственно в месте необходимости, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
  2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
  3. Регулирование каждой комнаты независимое, нет необходимости нагревать воду во всей системе из-за одной комнаты.
  4. Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит немедленно, и комната не перегревается.
  5. Углеродная пленка не имеет бойлера, поэтому пространство в техническом помещении можно использовать более эффективно.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время в случае хорошо изолированного семейного дома нормального размера (до 250 м 2 ) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие начальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, меньший срок службы, потребность в собственном времени инвестора, как во время его установка и эксплуатация.

Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей изоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной работе, за счет тепловой энергии от электроприборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли углеродная пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, наша система отопления может быть установлена ​​под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов из-за его более низкой температуры.

Какие длины волн излучает углеродная пленка?

Углеродные пленки в принципе представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение — это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц. Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле — дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменника или другого крупного оборудования в вашем доме — вы получите не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
