Схема монтажа теплого пола своими руками.

Для достижения комфортного и эффективного обогрева внутри дома или квартиры все чаще используют современные системы электрического обогрева «теплый пол». Особенно это актуально для квартир, где на практике сложно осуществить монтаж системы водяного теплого пола своими руками. Правильно смонтированная система может заменить стандартное отопление, за счет эффективности отопления, отсутствия холодных зон, снижение затрат на отопление (в случае основной системы), надежность, комфорт.

Монтаж системы теплых полов отличается в зависимости от вида покрытия и самой системы, и не стоит к нему относиться с пренебрежением. Необходимо знать и учитывать многие факторы, особенно если у Вас нет опыта в этом деле. Если своими руками монтаж системы теплого пола произвести трудоемко, доверьте проектирование и установку профессионалам. Это позволит сократить время на установку, исключить ошибки и гарантирует безопасность всей системы.

Пошаговый монтаж электрического теплого пола

1 шаг — проектирование. На этом этапе рассчитайте площадь обогреваемой поверхности, вычтите из общей площади квадратуру той поверхности, на которой будет стационарно располагаться мебель, а так же отступ от стен (порядка 20 см).

Перед монтажом самого кабеля необходимо заранее выбрать место для терморегулятора, к которому подключают греющий кабель с датчиком температуры (фото 1).

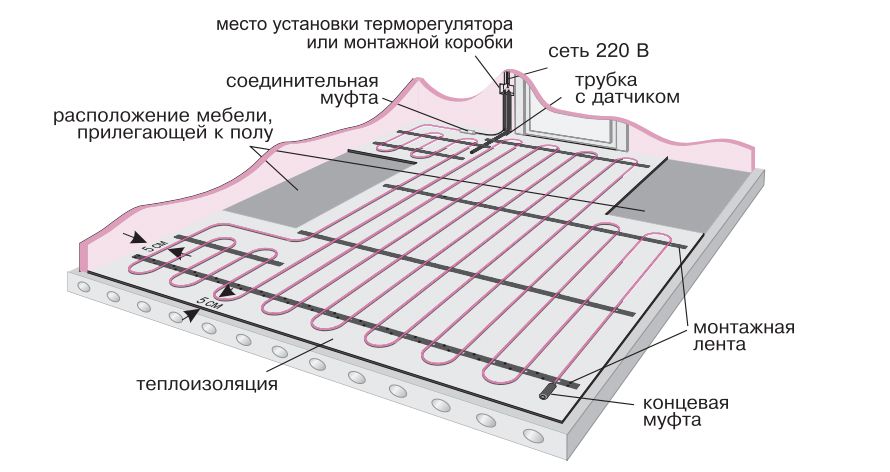

На фото 1: схема монтажа электрического пола с раскладкой кабеля и местом установки регулятора

2 шаг — выбор напольного покрытия, от него зависит подбор мощности и типа теплого пола. Если Вы планируете установить теплый пол на уже существующую поверхность без стяжки и закрыть ее ламинатом или линолеумом, то следует выбрать систему на основе термопленки. Под плитку электрический теплый пол устанавливается на базе резистивного кабеля. Электрический теплый пол выпускается в виде нагревательных матов и отрезного кабеля для монтажа в стяжку.

Читайте подробнее об особенностях монтажа кабеля в стяжку.

Читайте подробнее об особенностях монтажа теплых матов.

3 шаг — подготовка поверхности. Она должна быть без резких перепадов, ям, бугров, для снижения вероятности повреждения теплого кабеля. При необходимости выровняйте пол.

Для эффективного обогрева и снижения энергозатрат используют теплоизоляционные маты и демпферные ленты, они не позволяют теплу уходить в пол и стены. Для монтажа системы во влажных помещения поверх системы устанавливается дополнительный гидроизоляционный слой, как защита от электрозамыканий (фото 2).

На фото 2: технология монтажа теплого пола на изолирующий слой

*4 шаг — монтаж греющего кабеля

производится на металлическую сетку или на монтажную ленту, с заранее просчитанным шагом. Если используете одножильный резистивный кабель, то оба его конца должны располагаться в одном месте для подключения к термостату. После окончания монтажа греющего кабеля и его проверки следует установить термодатчик. Для его установки используют гофрированную трубку, это упрощает демонтаж датчика при его возможной поломке. Правильно устанавливать датчик между нитями греющего кабеля, не менее 50 см длинной.

5 шаг — проверка. После всех приготовлений и раскладки кабеля, монтажа датчика и термостата, проверьте систему на предмет краткосрочной работы включением в сеть. После проверки следует приступить к заливке системы стяжкой или укладке напольного покрытия.

*6 шаг — финишное покрытие. При монтаже кабеля в стяжку минимальная толщина бетонного слоя должна быть не менее 3-5 см. Нагревательные маты, как правило, устанавливаются в плиточный клей без заливки бетоном. Следуйте инструкции от производителя конкретного изделия, чтобы правильно реализовать этот шаг.

*Внимание! 4-й и 6-й шаг при установке инфракрасной пленки отличается, об особенностях монтажа пленочного пола читайте здесь.

Рекомендуем электрический теплый пол:

Монтаж теплого электрического пола: установка, расчет кабеля

Благодаря электрическому теплому полу в помещении создается комфортный микроклимат. Это просто идеальное решение для влажных помещений – сохраняя помещение сухим, он предотвращает образование грибка на полу. Они – универсальны: обогревают дом, справляются с утренним подогревом пола в гараже и могут поддержать в нежилых помещениях зимой постоянную плюсовую температуру. Рассмотрим пошаговый монтаж теплого электрического пола.

Система электрических теплых полов очень проста: в бетонную стяжку, находящуюся под полом монтируют нагревательный кабель и температурный датчик. Нужная температура регулируется терморегулятором, который, кстати, единственный элемент, находящийся на поверхности.

Монтаж, как и в случае других известных систем, начинают с подготовки основания, которое должно быть ровным и чистым от грязи и пыли. Следующим шагом укладывают теплоизоляционный материал (ламинированный и фольгированный пенопропилен, изофлекс, пенофол и т. д.), особенно, это касается помещений, расположенных на первом этаже или над неотапливаемой площадью.

Выбор кабеля для электрического теплого пола

Нагревательный кабель, лежащий (в прямом и переносном смысле) в основе конструкции этих теплых полов, напоминает внешне радиочастотные кабели, которые используют для передачи телесигналов, но его назначение в другом – в преобразовании всей мощности электрического тока, протекающего по нему, в тепло.

Выделение тепла основано на двух принципах, согласно которым их подразделяют на: резистивные и саморегулирующиеся.

Резистивный кабель

Резистивный бывает, в свою очередь, одножильным и двужильным.

И в том, и в другом случае их основным элементом считается нагревательная жила, где и происходит преобразование большей части электроэнергии в тепло. Она покрыта слоем изоляции, а та, в свою очередь, металлической оплеткой. Наружным слоем служит защитная оболочка.

Одножильный считается самой простой версией электрических теплых полов. Тепло обеспечивает проходящая внутри кабеля нагревательная жила, покрытая изоляцией и оплеткой. Однако у этой системы есть существенный минус – электромагнитное поле, образующееся вокруг проводника (одних возможностей оплетки для существенного снижения этого явления– недостаточно).

Эта проблема отчасти решена в двужильном виде, в центре которого кроме нагревательной жилы, внедрена еще токопроводящая. За счет того, что ток в расположенных параллельно друг к другу проводах течет практически в противоположных направлениях, электромагнитные поля взаимно компенсируются, и это понижает уровень излучения примерно в 10 раз по сравнению с одножильными.

Под мебелью укладки резистивного кабеля следует избегать, поскольку недостаточный отвод тепла вполне может привести к перегреву, что может стать причиной выхода его из строя.

Помимо конструктивных отличий, одножильные и двужильные провода значительно отличаются по цене, а также способом укладки при монтаже теплого электрического пола.

В случае одножильного, должны быть припаяны оба его конца.  Поэтому,  при монтаже, он должен быть уложен с таким расчетом, чтобы второй его конец вернулся обратно к началу, в место установки термостата. Двужильный кабель в этом смысле, конечно, удобнее.

Саморегулирующиеся

Саморегулирующиеся имеют схожую структуру с двужильными, однако в этом случае нагревательным материалом выступает специальный полимер, расположенный между двумя токопроводящими жилами.

Полимерная матрица в зависимости от своей температуры способна изменять сопротивление: при перегреве какого-либо участка кабеля, резко увеличивается его сопротивление – сила тока и тепловыделение снижаются. Примечательно то, что «охлаждение» касается только лишь перегретого участка, не мешая при этом нормальной работе остальной его части. Правда, и стоят они на порядок выше, чем резистивные.

Расчет кабеля для монтажа теплого пола

Выбор кабеля напрямую связан с мощностью требуемой системы. Для ее вычисления необходимо перемножить свободную площадь помещения и значение удельной мощности.

Под свободной площадью подразумевают площадь, которая не занята постоянно стоящими предметами: шкаф, кровать, диван, холодильник и т.д.  Она, очевидно  меньше, чем общая площадь помещения и, как правило, приблизительно на 20–50 процентов.

Необходимое значение удельной мощности нагревательного кабеля определяют в зависимости от типа помещения, исходя из следующих параметров:

• 120-130 Вт/м² – для жилых помещений и кухни;
• 150 Вт/м² –  прихожей и других помещений, имеющих большие теплопотери;
• 150-180 Вт/м² – для ванной комнаты, бассейнов и других помещений, имеющих с повышенную влажность;
• 200-250 Вт/м² –  балконов, лоджий, отопления помещений.

Выбрать более точное его значение позволяют таблицы, которые предоставляют покупателям производители.

Шаг укладки нагревательного кабеля рассчитывают по формуле:

ШУ(в см) = (100хS)/L, в которой

• S – площадь помещения, на которую укладывают теплый пол в м²;
• L – длина секции в м (бывает обычно указана в маркировке или в паспорте секции).

За минимальный шаг укладки принимают 6-8 см.

Монтаж датчика и кабеля

Терморегулятор

Датчик терморегулятора устанавливают на стене на расстоянии от половины до одного метра от пола. Для этого сверлят соответствующее отверстие, предназначенное для коробки установки, к которому от распределительной коробки подводят заземление, фазу и ноль.

После этого в стене потребуется проштробить к полу небольшую канавку, в которой будут располагаться две трубки. Одна, через которую проходят силовые провода, должна иметь длину, равную расстоянию от коробки до поверхности пола. В другой будет находиться проводка датчика, поэтому она должна быть длиннее первой, где-то на один метр. То что трубка будет уложена и по поверхности пола даст возможность совершенно безболезненно в случае необходимости производить замену термодатчика.

После того, как поверхность пола будет подготовлена (выровнена, очищена от мусора) и уложена термоизоляция , приступают непосредственно к укладке провода.

Закрепление

Для фиксации обычно используют два способа: с помощью металлической сетки или монтажной ленты, которые укладывают на слой термоизоляции.

Монтажная лента – это по сути гибкий материал, снабженный специальными креплениями для провода. Можно добиться равномерного распределения тепла, уложив алюминиевую фольгу  между монтажной лентой  и теплоизоляцией, которая для теплового потока послужит при этом также отражающей поверхностью.

Нагревательный кабель крепят к сетке с помощью специальных пластиковых хомутов.

Этот способ имеет определенные преимущества: металлическая сетка для цементно-песчаной стяжки одновременно выступает  в качестве дополнительного  армирующего  элемента, не давая нагревательному кабелю «утонуть» в теплоизоляции.

Разметка.  Следующим шагом будет нанесение разметки, то есть специальной схемы, на которой будут отмечены зона обогрева и места, где расположены мебель, сантехнические приборы, бытовая техника. Часто для подобных целей используют яркую клейкую ленту.

Делается разметка, чтобы правильно и равномерно уложить выбранный комплект и избежать в дальнейшем его механических повреждений.

Укладка кабеля. Прежде всего замеряют электрическое сопротивление. Это необходимо, для определения наличия обрывов. Если оно окажется равным указанному на этикетке, значит обрывов нет, и можно начинать монтаж.

Наиболее удобным вариантом укладки считается «змейка». Монтаж начинают с места подключения силовых проводов к коробке термостата.

Нагревательный кабель раскладывают петлями по поверхности пола, равномерно, обходя при этом трубы и участки, отмеченные на схеме, с учетом следующих значений:

• — расстояние между витками – минимум 6 см;
• — отступ от стен – 20-30 см, минимум 10 см;
• — отступ от отопительных труб и нагревательных приборов – минимум 20 см;
• — радиус изгиба составляет минимум 5-6 его диаметров.

Специальные крепления располагают через каждые 2,5-3 см. Это позволяет легко соблюдать шаг укладки.

Очевидно, что нельзя допускать пересечения линий кабеля между собой, его перекручивания и перегиба.

Силовой и нагревательный соединяют в зоне заливки стяжкой на расстояние 20-30 см от стены, недалеко от места, где силовой кабель подключается к термостату. Место соединения желательно оставлять максимально прямым.

Установка датчика — следующий этап

После работ с кабелем устанавливают датчик температуры теплого электрического пола.

Его вкладывают в пластиковую трубку и протягивают по полу между линиями кабеля от стены на 0,5-1м. Конец трубки необходимо заглушить – так можно будет избежать попадания раствора (можно обычной изолентой).

Тестирование системы. Выполнив требуемые электрические соединения, проверяют систему на возможные повреждения датчика температуры и нагревательных секций. Измеренное сопротивление может иметь отклонение от требуемого максимум на 10%.

Заливка стяжки. Если сопротивление «не подвело», приступают к заливке стяжки. Ее толщина зависит от наличия теплоизоляционного слоя:  в случае твердого чернового слоя – минимум 3 см, при теплоизоляционном слое – 5 см.  Через трое суток после заливки цементно-песчаной стяжки можно уже ходить по полу и заниматься финишным покрытием, однако теплый пол будет готов к работе только после высыхания стяжки, то есть где-то через 28 дней.

© 2022 prestigpol.ru

Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

   Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

   Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

   Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

• кабельный теплый пол;
• нагревательные маты;
• инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

• зигзага;
• улитки;
• петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

Инструкция по монтажу электрического теплого пола (кабельного):

1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

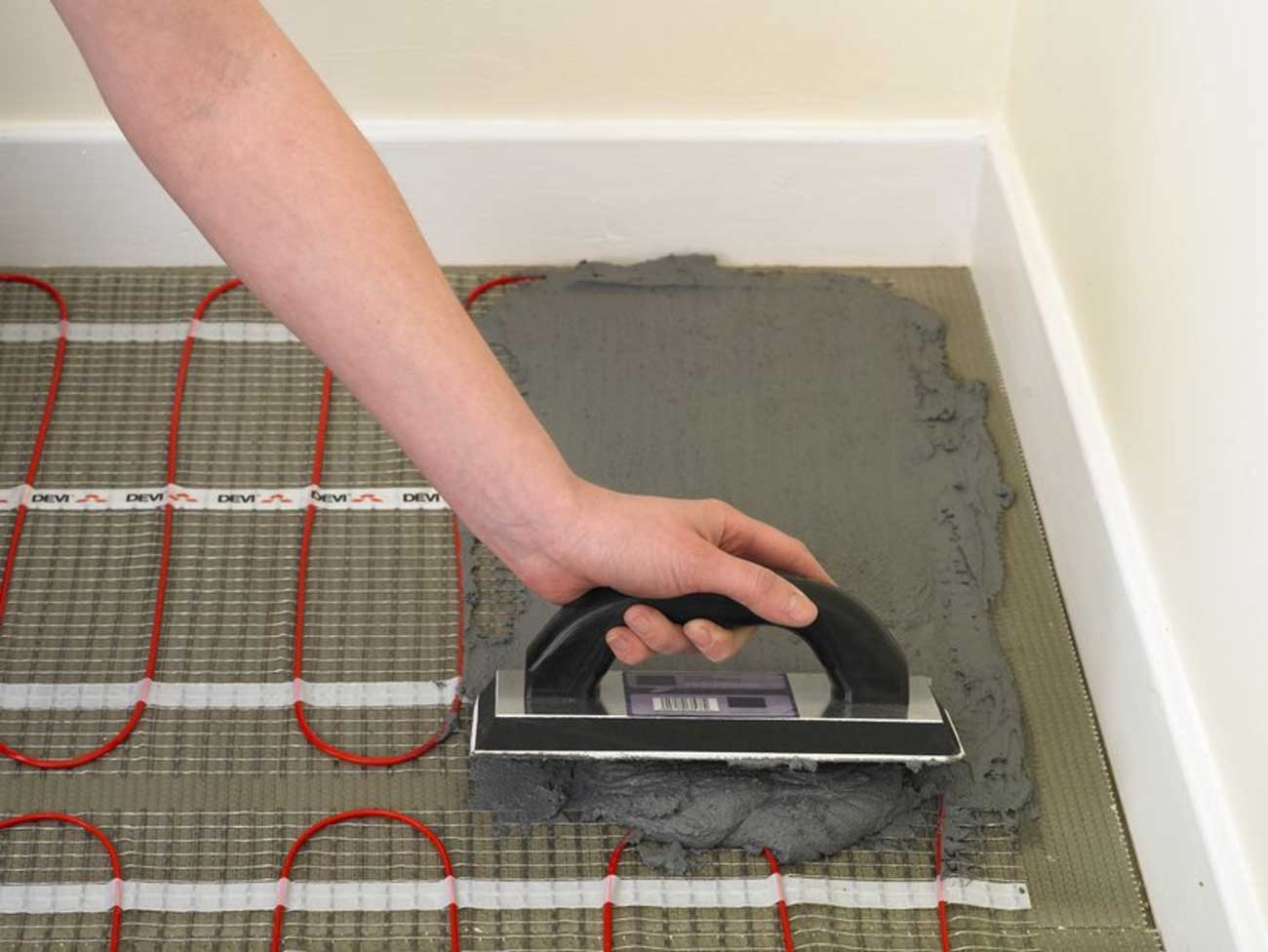

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

1. «Ноги».
2. «Голова».
3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

Сколько стоит монтаж теплого пола электрического

Электрический теплый пол в доме или квартире является довольно распространенным устройством. В зависимости от мощности Вы сможете использовать его как самостоятельный или дополнительный отопительный прибор.

Теплый пол часто применяют вместе с ламинатом, ковролином и даже такими материалами, как паркетная доска.

Сколько стоит монтаж теплого пола электрического

Площадь теплого пола в м2	Цена за монтаж в рублях
до 10	от 400
20	350
30	300
до 40	250
от 40	200

Мы указали средние цены на рынке, но они могут отличаться в зависимости от компании. Чтобы узнать расходы более точно, рекомендуем написать нам через форму обратной связи.

Основные преимущества электрического теплого пола:

• Простота выполнения монтажа (греющий кабель раскладывается на идеально ровной поверхности и на время закрепляется монтажной лентой, после чего заливается цементной стяжкой).
• Не требует выполнения большой толщины стяжки.
• Подключение к домашней электрической сети.
• Высокая точность регулировки температуры.
• Использование встроенного таймера позволяет выполнять включение/выключение теплого пола в конкретном временном режиме.

Все существующие недостатки электрического пола прежде всего связаны с обеспечением электробезопасности:

• перед тем как подключать теплый пол, нужно хотя бы примерно оценить возможности проводки;
• теплый пол должен иметь подключение к контуру защитного заземления;
• перед тем как выполнить монтажные работы, нужно четко представлять расположение всех элементов системы (исключать наращивание проводов, которые подключают датчик к терморегулятору).

Особенности монтажа теплого пола

Монтаж такой системы можно рассмотреть на примере теплого пола из резистивного нагревательного кабеля. Этот теплый пол включает кабель, монтажную ленту, терморегулятор и термодатчик. Он прекрасно подходит для укладки под стяжкой. Для монтажа нужно выбрать место на стене, где будет находиться терморегулятор (оптимальная высота установки – 30-60 см от поверхности пола).

Дальше стоит установить подрозетник, завести в него две пластиковые гофры для термодатчика и обогревающего кабеля и питающий провод. При этом нужно обезопасить сменяемость термодатчика, поскольку он может поломаться во время эксплуатации. Даже при залитой стяжке важно, чтобы он легко перемещался в гофротрубе. А значит, трубка должна быть внутри достаточно простой (рекомендуемый размер – диаметр гофрорукавов 20 мм) и в меру короткая, так, чтобы Вы могли без труда заменить датчик и в то же время он находился в центре ближней петли обогревающего кабеля.

Специальная теплоизоляционная подложка

Она укладывается на пол, закрывая его полностью. Сама подложка бывает разных типов – пробковая, фольгированная, из полиуретана без фольги.

Главная задача подложки – не пропускать тепло вниз от обогревающего кабеля, поэтому она должна быть довольно толстой – оптимальная толщина от 3 мм.

Стоит обратить внимание на то, что с несколькими видами полов запрещено устанавливать подложку на основе фольги и из фольги, поэтому стоит внимательно ознакомиться с инструкцией по установке теплого пола.

Процесс укладки кабеля

Сам обогревающий кабель необходимо укладывать по полу простыми петлями и фиксировать специальной монтажной лентой. При этом для каждого вида кабеля шаг петли рекомендован производителем и указан на упаковке. Стоит придерживаться этих советов, в противном случае теплый пол не сможет работать правильно – при большом шаге обогрев до заданной температуры будет осуществляться очень долго. При установке крайних петель стоит отступить от мест установки мебели и от стен на 20-30 см.

Концы нагревательного кабеля должны заводиться в подрозетник через незанятую гофрированную трубку и подключаться на клеммах терморегулятора.

До процесса заливки финишной стяжки поверх теплого пола нужно проверить кабель на отсутствие короткого замыкания и обрыва. Это делается с помощью обыкновенного омметра. Важно, чтобы сопротивление работоспособности кабеля находилось в пределах +/-10% от того, который указан производителем.

Подключение и тестирование теплого пола

По завершении заливки стяжки производители теплых полов советуют включать систему не раньше, чем через месяц, когда бетон полностью застынет. Однако еще до настила финишного покрытия пола (например, ламинат или плитка) на второй-третий день после стяжки мы советуем включить пол на 10 минут, чтобы проверить его работоспособность.

Питающий кабель должен рассчитываться на максимальное потребление системой. Для этого советуют использовать провода – трехжильные ВВГнг и NUM, имеющие сечение в 2,5-4 мм. Хорошо, если в щитке будет отдельный автомат, от которого будет запитывать только теплый пол.

Терморегуляторы теплого пола могут быть разных модификаций – от самых простых и дешевых в управлении, состоящих из корпуса с поворотным механизмом для установки температуры и рычажком включения, до сложных программируемых комплексов. Пол теплее греть не будет при установке дорогой модели, поэтому советуем покупать терморегулятор, отталкиваясь от своих финансовых возможностей, а также удобства использования.

Установка других видов теплых полов напоминает монтаж приведенного примера. Как бы там ни было, при установке теплого пола стоит посоветоваться со специалистами или прибегнуть к их услугам. Монтаж теплого пола является одним из самых ответственных и трудоемких видов работ по электрике, а значит, ошибки в таком случае просто недопустимы и могут привести к серьезным финансовым расходам.

Обратившись через обратную связь, Вы можете получить бесплатную консультацию и узнать, сколько стоит монтаж электрического теплого пола.

Возможно Вам будет также интерестно:

Монтаж и укладка теплого пола. Методика и советы.

Сегодня, когда всем нам хочется окружить себя и своих близким теплом и комфортом, стала актуальной тема монтажа электрического теплого пола своими руками. Как установить теплый пол? С чего начать?  Как все сделать правильно? В этой статье мы расскажем об основных этапах монтажа и найдем ответы на важные вопросы.

Подготовка поверхности перед монтажом

Электрический теплый пол обязательно укладывается на идеально ровную поверхность. Поэтому, чтобы система была эффективной и служила долго, начните монтаж теплого пола с выравнивания черновой основы.

Неровности «черновика» могут привести к неравномерному распределению стяжки, что негативно скажется на прогреве помещения.

Следующий важный этап подготовки поверхности для электрического теплого пола – тщательная очистка от строительного мусора и пыли.

Даже мелкие остатки мусора способны повредить нагревательный кабель или пленку, что приведет к неисправности системы в целом. Поэтому не пренебрегайте чистотой.

И так, наша поверхность идеально ровная и чистая, пришло время укладывать изоляционный материал. При толщине 2-5 см, он сохранит наше тепло и защитит пол от влаги.

Главное, чтобы материал утеплителя был жестким и достаточной плотности (более 3,5 кг/см³). В процессе эксплуатации это убережет систему от деформации и продлит срок ее службы.

Если используемый утеплитель гидрофобен (например, пенопласт может пропускать  пар), то укладывать его целесообразно на полиэтилен (250 мкм).

Выбираем шаг укладки

Перед монтажом электрического пола своими руками, очень важно правильно произвести предварительные расчеты. В конечном итоге от этого будет зависеть КПД вашего пола и его функциональность.

Нагревательные части кабелей не должны касаться или пересекаться друг с другом (минимальное расстояние между кабелями 30 мм). Ни в коем случае нельзя самостоятельно изменять (отрезать, добавлять) длину нагревательного кабеля! Поэтому до начала монтажа рассчитываем мощность пола с подогревом, и определяем какой будет шаг укладки.

При использовании нагревательного мата это сделать просто. Достаточно подобрать готовый комплект, соответствующий площади и можно приступать к монтажу. Кабель мата уже распределен с определенным шагом и не требует дополнительных расчетов.

Для основного отопления — монтаж на 70-80% площади.
Для дополнительного подогрева — монтаж на 40-50% площади.

С одножильным и двужильным кабелем немного по-другому. Чтобы теплый пол грелся равномерно, кабель при укладке необходимо тоже равномерно распределить по поверхности. Для этого и рассчитывается шаг теплого пола.

Расчет производится по формуле:

Н = So/L, (где So – обогреваемая площадь, а L – длина кабеля).

При этом важно помнить, что:

• допускается минимальный шаг укладки теплого пола 7,5 см;
• чем меньше шаг установки, тем больше установочная мощность на 1 м.кв.;
• шаг укладки кабеля должен быть как минимум в восемь раз больше чем диаметр кабеля.

Методика укладки под плитку, в стяжку

Прежде чем приступить к укладке, необходимо начертить схему монтажа теплого пола. И указать на ней места, определенные для установки терморегулятора, подвода электричества, расположения датчика температуры.

Укладка теплого пола под плитку начинается с тщательной подготовки поверхности. После того, как площадь выровняли и очистили, укладываем теплоизоляцию.

Важно так же по всему периметру отделить теплый пол от вертикальных конструкций (стены, колоны). Для этого используется термоизолятор толщиной до 10 мм.

После чего заливаем первичную цементную стяжку, толщиной 1,5-2 см и обязательно ждем полного высыхания цементного раствора.

А дальше равномерно распределяем кабель, соблюдая правила:

• отступ от стен и стационарной мебели должен быть 10-15см;
• используем специальную монтажную ленту, чтобы кабель не двигался во время заливки стяжки;
• не допускаем скручивания и пересечения греющих частей кабеля;
• место соединения холодного конца с отопительным контуром нельзя располагать на сгибе;
• в процессе укладки на незащищенный кабель не наступаем и не роняем инструменты;
• датчик температуры помещаем в гофротрубку с заглушкой и располагаем в бетонной стяжке.

Обязательно измеряем общее сопротивление системы после того как равномерно распределили кабель.

Теперь можно заливать цементный раствор. И здесь немаловажную роль играет качество стяжки. Она должна быть:

• без воздушных пузырьков;
• хорошо уплотнена вручную, без использования иммерсионных вибраторов;
• полностью окутывать кабель без воздушных пустот;
• слой заливки кабеля – 2 — 2,5 см.

После заливки стяжки рекомендуется еще раз замерить сопротивление системы и сравнить его с исходными данными. Если нет отклонений, то уже через 3-4 дня, когда подсохнет стяжка, можно укладывать плитку и подсоединять терморегулятор и все провода. При этом не забываем о заземлении.

Когда стяжка полностью высохнет (не раньше чем через 28 дней!) устанавливаем терморегулятор на минимум и включаем систему на прогрев.

Преимущества укладки теплого пола в частном доме

Главное преимущество монтажа теплого пола в частном доме — здесь вы можете монтировать любой вид теплого пола:

• кабельные полы;
• инфракрасные;
• нагревательные маты.

И способы укладки можно выбирать, не боясь поднимать уровень пола. Главное правильно подобрать финишное покрытие и использовать только те материалы (клей для плитки, линолеум, паркет и т.д.) которые изготовители рекомендуют для монтажа теплого пола.

Здесь есть свои особенности.

1. Городские квартиры имеют более ровную черновую поверхность, а вот в частном доме для выравнивания основного пола рекомендуется сделать первичную стяжку, толщиной 5-6 см.
2. Обязательно позаботьтесь о гидроизоляции и утеплителе. Поскольку полы в частном доме находятся очень близко к земле, то бетонная стяжка может напитаться водой, и тепло уйдет вниз. А это снизит эффективность обогрева и увеличит затраты.

Какой бы вид вы не выбрали, монтаж теплого пола в частном доме производится с соблюдением общих правил.

Монтаж теплого пола своими руками (видео)

Монтаж электрического теплого пола своими руками

В случае с монтажом электрического теплого пола своими руками нагревательный элемент представляет собой специальный электрический кабель, который преобразует электроэнергию в тепло. Устанавливать подобные теплые полы можно как в частном доме, так и в обычной квартире. При этом владельцам помещений не придется проводить никаких работ по подключению труб как в случае водяных полов. Основное условие – прокладка кабеля по поверхности пола и его подключение к электроснабжению.

Кроме того, отмечается, что управлять работой такого теплого пола намного проще, нежели его водяного аналога. Функции по поддержанию нужной температуры в помещении выполняет терморегулятор, который обычно крепят к стене. Кстати, в настоящее время электрический теплый пол используют не только для жилых помещений, но и для обогрева гаражей, дач. (См. также: Подключение термостата тёплого пола своими руками )

Среди основных моментов в монтаже электрического теплого пола своими руками отмечается, прежде всего, правильный выбор кабеля. Так, выбор делается в пользу резистивного кабеля, который может быть одножильным и двужильным. В первом случае внутри кабеля находится только нагревательная жила, которая покрыта слоем изоляции и оплеткой. Один конец кабеля подключают к электричеству, а после этого раскатывают бухту провода по всей поверхности пола. Второй конец также следует вернуть в точку подключения.

Двужильный кабель имеет внутри еще и токопроводящую жилу. В этом случае происходит взаимная компенсация электромагнитных полей, а значит, уровень излучения такого вида кабеля намного ниже, чем в первом варианте.

Совет! Можно отдать предпочтение саморегулирующимся кабелям, которые избавлены от этого недостатка.

Как правильно выбрать кабель

Прежде всего, следует знать, что нагревательный кабель обычно продают отрезками определенного размера. Поэтому при его выборе следует определиться с мощностью, которая приходится на один квадратный метр. Обычно хороший производитель составляет таблицу, где в зависимости от помещения можно легко вычислить удельную мощность. (См. также: Как подключить теплый пол своими руками)

Совет! Технология монтажа электрического теплого пола подразумевает, что при вычислении подогреваемой площади вам придется вычесть площадь всех предметов (шкаф, холодильник, унитаз, ванна и т. д.), которые могут затруднять теплообмен. Иначе вы получите постоянный перерасход энергии, перегрев кабеля, и как следствие снятие с гарантии.

Другим немаловажным вопросом является факт энергопотребления. Ведь если вы решите уложить в нескольких комнатах нагревательный кабель вам может понадобиться 5-10 кВт, а обычная электропроводка в квартире рассчитана только на 2.5-4 кВт. Поэтому не забудьте уточнить, не появится ли у вас необходимость менять проводку, и смогут ли вам предоставить нужную мощность.

Монтаж электрического теплого пола

После того как вы выбрали место установки термостата, выбили в стене отверстие для коробки, к месту установки нужно подвести фазу, заземление и ноль. После этого следует сделать две канавки для силовых проводов кабеля. Затем можно приступать полам, а значит, нужно выровнять поверхность, приклеить демпферную ленту и уложить теплоизоляцию. (См. также: Как положить тёплый пол в гараже своими руками)

Далее технология монтажа электрического теплого пола предполагает, что на поверхности теплоизоляционного слоя будет уложена монтажная лента, на которой будет зафиксирован кабель. Удобней всего положить кабель в виде змейки. Перед его укладкой нужно протянуть силовые провода к термостату. Далее следует установить датчик температуры, чтобы избежать проблем выхода его из строя. После того как монтаж окончен, необходимо проверить качество его выполнения, для чего тестером следует измерить сопротивление нагревательного кабеля.

Теплые электрические полы под ламинат

Для деревянных финишных покрытий обычно рекомендуют нагревательную пленку, удельная мощность которой должна быть 150 Вт/кв.м. Если говорить об укладке датчика температуры пола, то ее можно осуществить двумя методами. Либо сделать штробу в полу и проложить в ней пластиковую трубку, либо уложить термодатчик прямо на поверхность пленки. Чтобы точнее выбрать способ, нужно уточнить его у производителя.

Работу по укладке следует начать с теплоизолирующей подложки, которую следует разложить по всей поверхности пола. (См. также: Как установить теплый пол в частном доме своими руками)

Совет! Хорошо, если поверхность теплоизоляции будет покрыта слоем фольги, которая будет отражать инфракрасное излучение обратно в помещение.

Далее следует рулон пленки разложить полосами по всей обогреваемой поверхности. Пленка целиком разрезается в месте, разрешенном производителем. При этом линии отреза необходимо заизолировать клейкой лентой. В результате появляется пол с уложенными листами пленки, которые нужно подключить между собой. Листы следует соединять параллельно. В итоге один из пары проводов будет идти к соседнему листу, а другой – к терморегулятору. Место подключения электрического теплого пола под ламинат следует заизолировать специальной липкой лентой из двух полос.

Электрические теплые полы под плитку

Среди дополнительных комплектующих, которыми обычно оснащается такой теплый пол, есть теплоизоляция, монтажная трубка, монтажная лента. Теплоизоляцию подбирают, исходя из имеющейся толщины пола. Монтажная лента предназначена для закрепления нагревательной секции на поверхности, а монтажная трубка понадобится, чтобы защитить и диагностировать датчик температуры. Сама секция будет располагаться в бетонной конструкции пола. (См. также: Теплый пол из металлопластика своими руками)

Электрический теплый пол под плитку обычно используют в качестве дополнительного источника обогрева. Его работой можно управлять с помощью электронных терморегуляторов. Тонкий пленочный пол изготавливают из новейших экзотермических материалов, благодаря чему поверхность пола будет прогреваться равномерно.

Конструкцию подобного пола установить достаточно легко, ведь он считается самым тонким среди всех типов полов. Для монтажа не понадобится дополнительных компонентов, как, например, стяжка или утеплитель. Но следует знать, что за эту простоту и легкость в установке придется дорого заплатить.

Совет! Подключение подобного теплого пола к сети лучше всего доверить специалисту!

Среди главных преимуществ этого пола – его долговечность и универсальность, а также возможность работы во влажных помещениях.

Электрические инфракрасные теплые полы

Принцип работы такого пола состоит в том, что он излучает со своей поверхности инфракрасные волны, которые будут обогревать все предметы – мебель, стены, полы, но не воздух. Электрические инфракрасные теплые полы позволяют довольно быстро осуществить прогрев любого помещения, где они установлены. При этом передача тепла происходит мгновенно, что дает возможность достичь лучших результатов теплоотдачи и эффективности использования при невысоком потреблении энергии.

Осуществлять монтаж этого пола можно под различные финишные покрытия, включая ламинат, дерево, керамическую плитку, камень, линолеум, ковролин или композиционные материалы. Мощность на один квадратный метр такого пола составляет 30-60 Вт/час при условии поддержании в помещении температуры 20-22 градуса и температуры пола 35-40 градусов.

Выбирая теплый пол, не забывайте, что лучший электрический теплый пол должен соответствовать всем требованиям и стандартам. Только в этом случае его владелец сможет по достоинству оценить всю функциональность такого пола. Не следует приобретать теплые полы у сомнительных производителей. При выборе лучшего электрического теплого пола ориентируйтесь, прежде всего, на репутацию фирмы-производителя.

Монтаж теплого пола

Установка теплых полов – ответственный процесс, который напрямую влияет на долговечность и эффективность системы теплоснабжения. Ее можно выполнить самостоятельно, придерживаясь инструкции производителя, или пригласить профессионалов для выполнения соответствующих работ. Цена монтажа электрического теплого пола невысока, поэтому такую услугу лучше заказать в нашей компании. Мы осуществляем весь спектр работ по установке систем электрообогрева в разных условиях. В частности, наша компания выполнит монтаж теплого пола под плитку, в стяжку, для укладки линолеума, ковролина и других видов напольного покрытия.

Установка теплых полов

Монтаж электрического теплого пола включает проведение следующих технологических операций:

• проведение замеров и расчетов необходимого количества нагревательных элементов на обогрев заданной площади помещения;
• укладка на базовую поверхность теплоизоляционного материала на лавсановой основе с высоким уровнем отражения теплового излучения;
• монтаж теплого пола под плитку или другое напольное покрытие в соответствии со схемой раскладки осуществляется в зависимости от вида теплого пола, который приобрел заказчик, и включает работы по укладке матов или секций на подготовленное основание и выполнение всех необходимых подключений;
• установка термодатчика контроля температуры;
• монтаж терморегулятора в монтажную коробку стандартного типа с подключением к сети с напряжением 220 В;
• подключение нагревательных элементов и термодатчика к терморегулятору и проверка работоспособности системы отопления;
• оформление документации в соответствии с договором.

Цена монтажа теплого пола

Стоимость монтажных услуг зависит от площади помещения, где производятся работы по укладке теплого пола. Установка терморегулятора оплачивается отдельно по фиксированному тарифу. Работы производятся при заказе следующих видов отопительных систем:

• пленочные системы CALEO LINE/ GRID/ SILVER/ GOLD/ PLATINUM;
• кабельные системы CALEO SUPERMAT/ EASYMAT/ CABLE;
• стержневые системы UNIMAT RAIL/ BOOST.

 В перечень работ не входят подготовительные и строительные операции, включая подготовку бетонной или иной поверхности, заливку стяжки или укладку плитки на плиточный клей, а также монтаж других типов оснований и напольных покрытий. Кроме того, специалисты нашей компании не производят установку и подключение терморегулятора при самостоятельном монтаже теплого пола заказчиком.

Теплый пол | Штадтлер Отопление и охлаждение

Теплый пол не только доступен по цене, но и является идеальным решением для суровых зим в округе Дюпейдж, штат Иллинойс, и прилегающих районах. Исключительно эффективное, бесшумное и чистое оборудование полностью спрятано, не умаляя ни площади, ни эстетики. Кроме того, водяное отопление не слишком сушит воздух, не загрязняет воздух для дыхания и не создает сквозняков. Тепло распространяется равномерно, поднимается медленно и обеспечивает очень мягкий и равномерный комфорт.По сравнению с печью с принудительной вентиляцией вы можете сэкономить до 40% на счетах за отопление. Что не любить?

Помощь семьям в Даунерс-Гроув, Хинсдейл, Ломбард, Глен-Эллин, Вилла-Парк, Уэстмонт, Лайл и Дариен, штат Иллинойс, в достижении их целей в области теплого пола

Для нового строительства по всему дому или модернизации отдельных зон Stadtler Heating & Cooling занимается всеми типами проектов. Мы поможем вам разработать идеальную систему для ваших конкретных целей и предложим такие опции, как зональный контроль, обеспечивающие непревзойденную экономию средств и комфорт.

Свяжитесь с Stadtler Heating & Cooling, чтобы начать наслаждаться лучистым подогревом пола в вашем доме!

Наши специалисты, сертифицированные NATE, всегда в курсе новейших технологий, надлежащих процедур установки и обслуживания и поддерживают бескомпромиссные стандарты качества работы. Позвоните нам по телефону (630) 318-4143 и воспользуйтесь преимуществами семейного бизнеса HVAC с четырьмя десятилетиями довольных клиентов в Даунерс-Гроув, Хинсдейл, Ломбард, Глен-Эллин, Вилла-Парк, Уэстмонт, Лайл и Дариен, Иллинойс.

Что такое лучистое отопление?

Лучистое отопление является одним из многих методов, используемых для обогрева зданий.

Он называется «излучающим», потому что тепло исходит (или излучается) панелями, змеевиками или трубами, расположенными в полах, стенах и/или потолках, и напрямую нагревает людей и предметы в помещении. Это отличается от того, как работает система с принудительной подачей воздуха (наиболее распространенный тип домашней системы отопления в США). Нагнетаемый воздух распределяет тепло, создаваемое печью, по всему дому с помощью воздуховодов и форточек.

Почему я должен выбрать лучистое отопление для обогрева своего дома?

Есть две основные причины, по которым большинство людей выбирают системы лучистого отопления в своих домах. Во-первых, это обычно считается самым энергоэффективным — «зеленым» — способом обогрева дома. Во-вторых, он обеспечивает гораздо лучшее качество воздуха для аллергиков, чем системы принудительной вентиляции. Системы принудительной вентиляции распространяют аллергены и пыль по всему дому через воздуховоды и вентиляционную систему. Этого не происходит с лучистой системой отопления.

Если у вас старый дом с паровыми радиаторами или плинтусными обогревателями, и вы думаете об обновлении этих систем, лучистое тепло предлагает и другие преимущества. В отличие от некоторых старых паровых радиаторов, системы лучистого отопления не шипят и не лязгают, а также не ограничивают размещение мебели, как плинтусы.

Лучистое отопление звучит великолепно. Почему это не везде?

Самым большим недостатком лучистого отопления является то, что установка стоит дороже, чем для системы с принудительной подачей воздуха.Это удерживает некоторых людей, которые строят новые дома или реконструируют старые дома, от установки систем лучистого отопления. При этом лучистое отопление может быть более рентабельным в долгосрочной перспективе, поскольку оно более энергоэффективно. Итак, если вы можете справиться с первоначальными затратами, стоит подумать об лучистом тепле.

Теплый пол

Вы можете установить системы лучистого отопления на пол, стены или потолок или в свой дом.

Каждая из этих систем отличается, и каждая также имеет свои собственные подкатегории.Однако наиболее распространенным является теплый пол. Теплые полы бывают трех видов: полы с воздушным подогревом, электрические теплые полы и водяные (водяные) теплые полы. Наиболее популярной и наиболее экономичной и энергоэффективной из этих трех является гидроническая система. Системы на водной основе лучше, чем воздушные, потому что воздух удерживает меньше тепла и теряет тепло быстрее, чем вода. Водяные системы лучше электрических из-за высокой стоимости электроэнергии. Предостережение заключается в том, что если ваши полы специально спроектированы так, чтобы включать значительную тепловую массу (например, толстые бетонные полы), и вы можете получить более выгодные тарифы от своей электрической компании в периоды отключения. В этом случае вы можете запрограммировать свою систему на обогрев бетонных полов, когда электричество дешевле. Бетон будет удерживать тепло и медленно нагревать дом в часы пик электроэнергии без дополнительных затрат электроэнергии.

Если я установлю водяную систему напольного отопления, нужен ли мне отдельный водонагреватель?

Водяная система лучистого теплого пола работает, нагревая воду в бойлере и направляя ее по трубам под полом вашего дома. Как правило, это закрытая система, а это означает, что вода, которая нагревается и проходит через ваш дом по трубам пола, в конечном итоге охлаждается и возвращается в котел для повторного нагрева.Но, несмотря на то, что вода остыла, она, как правило, не такая холодная, какой была бы вода, если бы она поступала новая каждый раз, когда бойлеру нужна вода. Это одна из причин, по которой водяные системы лучистого отопления пола являются энергоэффективными, и по этой причине мы обычно рекомендуем вам иметь отдельный бойлер для вашей системы лучистого отопления и подачи горячей воды к кранам в вашем доме.

При этом некоторые домовладельцы предпочитают использовать один и тот же бойлер как для лучистого тепла, так и для водопроводной воды. Это делает систему лучистого отопления немного менее эффективной и может означать, что повышение температуры в доме может занять больше времени, если одновременно используется много горячей воды.Но можно иметь две системы на одном котле.

Что еще мне нужно знать о водяных системах напольного отопления?

Одна вещь, которую вы, возможно, захотите рассмотреть, прежде чем принять решение об использовании водяных систем лучистого обогрева пола, — это тип напольного покрытия, которое вы хотите в своем доме. Лучшим материалом для такой системы отопления является керамическая плитка, потому что керамическая плитка хорошо проводит тепло и может сохранять тепло. Другие типы напольных покрытий также работают с водяным теплым полом, так что это не единственный выбор — просто самый эффективный.Если, однако, вы надеетесь иметь дом с полами, покрытыми глубоким плюшевым ковровым покрытием, водяное лучистое отопление пола может быть не лучшим выбором для вас, потому что тяжелое ковровое покрытие будет изолировать тепло под полом и затруднит его проникновение. излучать в комнаты дома. Изолируя пол чем-то вроде толстого коврового покрытия, вы существенно снижаете рентабельность и энергоэффективность системы лучистого обогрева пола, независимо от того, использует ли она горячую воду, теплый воздух или электричество.

Просто сделайте немного лучистого отопления!

Если вы строите новый дом, пристройку к существующему или ремонтируете старый дом, возможно, вы не захотите нести расходы на установку лучистого отопления по всему дому. Но задумывались ли вы об использовании лучистого тепла всего в нескольких комнатах? Это популярный выбор для многих людей. Подумайте о том, чтобы выйти из душа в холодные зимние месяцы и ступить на слегка нагретый кафельный пол в ванной комнате. Или стирать в тапочках в уютной прачечной, где от пола поднимается тепло.И, если в вашем будущем планируется пристройка, лучистое отопление может быть проще установить, чем подключить пристройку к существующей системе принудительной вентиляции вашего дома. Все это варианты с лучистым отоплением.

Узнайте больше об лучистом отоплении

Штадтлер Отопление и охлаждение

8 января 2019 г.

29.01.2022

Электрический Против. Водяные системы лучистого теплого пола

При выборе между электрическим иВодяные системы лучистого теплого пола важно учитывать множество факторов. Полы с подогревом, часто называемые лучистыми полами или системой лучистого тепла, предлагают преимущества, помимо комфорта для ног. Системы лучистого отопления признаны эффективной и экономичной альтернативой системам с принудительной подачей воздуха. Тем не менее, под этим зонтиком существуют различные типы систем — электрические и гидравлические, — которые строители могут использовать для достижения оптимальной производительности. Они сохраняют полы в прихожей и ванных комнатах сухими и обеспечивают обогрев помещений в холодных помещениях. Вы даже можете выключить термостат для вашей системы центрального отопления и по-прежнему поддерживать тепло в некоторых комнатах. Несмотря на то, что электрические и водяные системы водяного теплого пола предназначены для одной и той же цели, они также во многих отношениях различаются. Определение этих различий, от установки технологии до общей производительности системы, является важным шагом в выборе оптимального маршрута для коммерческих и жилых проектов. В этой статье мы познакомим вас с этими напольными системами, которые вы можете установить в своем доме. Давайте подробнее рассмотрим, как эти два типа систем лучистого теплого пола сочетаются друг с другом.

Выбор системы обогрева пола: электрическая или водяная система лучистого тепла

Первый элемент, который следует учитывать при выборе между электрической и водяной системой лучистого обогрева пола, — это размер приложения. Хотя электрические системы подходят для небольших площадей, они, как правило, увеличивают счета за электроэнергию, когда устанавливаются на больших площадях и используются в качестве основного источника тепла. Таким образом, когда речь идет о более широких системах теплого пола, водяные системы являются идеальным вариантом.

Затем необходимо учитывать тепловую активность.В то время как электрические системы могут обогревать помещения быстрее, гидравлические системы способны продлевать эффект на более длительные периоды после того, как помещение нагреется. Такая степень эксплуатационной эффективности не только способствует снижению счетов за электроэнергию, но и увеличивает срок службы системы, поскольку механические нагрузки на котел сведены к минимуму.

Когда дело доходит до установки, водяные системы лучистого теплого пола обычно считаются более трудоемкими и дорогостоящими, чем их электрические аналоги.Это можно объяснить комбинацией котлов, насосов, топливопроводов и панелей под половицами, а не использованием электрических кабелей для подпитки работы системы. Тем не менее, с появлением технологии Viega ProRadiant сложности установки, связанные с водяными системами лучистого обогрева пола, уходят в прошлое.

 Водяные системы лучистого теплого пола являются самыми простыми и дешевыми в установке. Гидравлическая система требует компонентов, которые используются совместно несколькими помещениями.Таким образом, чем большую площадь вы отапливаете, тем ниже стоимость квадратного метра. Если вы хотите обогреть 200 квадратных футов или более пола, установка водяной системы может стоить меньше, чем электрическое отопление.

Оптимизация установки водяных систем напольного отопления

Установка излучающих труб традиционными методами может легко превратиться в 10-12-дневный проект для бригады из четырех человек. С Viega ProRadiant время до завершения значительно сокращается. У подрядчиков есть средства для установки до 20 000 квадратных футов труб в среднем за рабочий день, что дает им больше возможностей для расширения своего бизнеса.

Экономичность процесса установки дополняется акцентом на индивидуализацию. Возможность выбора из нескольких различных конфигураций продуктов и адаптации систем практически к любой планировке помогает избежать препятствий при установке и обеспечивает стабильную и надежную работу системы.

Более подробно о преимуществах нашей технологии вы можете узнать из видео ниже:





Ищете дополнительные примеры Viega ProRadiant в действии? Просмотрите профили наших проектов.

Электрические системы обогрева пола для требовательных приложений

Электрические системы обогрева пола, в которых используются электрообогреватели, идеально подходят для удовлетворения высоких требований домовладельцев и застройщиков. Наши электрические устройства для обогрева полов представляют собой доступное и экономичное решение для обогрева, которое можно использовать либо как автономное отопление, либо как дополнение к существующей системе отопления во многих различных областях.

Будь то кухня, ванная комната, крытая веранда, прихожая, коммерческий туалет или другое помещение, эти решения обеспечивают наиболее равномерную температуру в любом помещении при самых низких затратах на установку по сравнению с любыми конкурирующими продуктами. Мы можем разработать систему, идеально подходящую для вашего проекта, из ассортимента продукции для теплого пола Warmup, и вы можете быть уверены, что это лучшая система напольного отопления на рынке, поскольку на нее распространяется пожизненная гарантия .

Имея более чем 35-летний опыт проектирования и поставки систем обогрева пола, мы предоставляем комплексные услуги, предлагая решения по проектированию и поставке для удовлетворения ваших индивидуальных потребностей в области теплого пола. Независимо от того, заинтересованы ли вы в напольном лучистом отоплении для совершенно нового здания или в качестве реконструкции / дополнения к существующему дому, вы можете быть уверены в нашем качестве и индивидуальном дизайне. Не дайте себя обмануть. Всегда лучше работать с профессионалом, чтобы спроектировать правильную систему, так как установка в конечном итоге будет стоить меньше, а система будет гарантированно работать так, как рекламируется.

Особенности и преимущества систем напольного отопления

• Минимальное энергопотребление
• Необслуживаемый
• Без воздуховодов, радиаторов и вентиляционных отверстий
• Скрыт от глаз и не занимает ценного места
• Обеспечивает равномерное распределение тепла для максимального теплового комфорта
• Нет движения воздуха, что помогает предотвратить накопление частиц пыли
• Бесшумный и безопасный
• Добавляет ценность вашему дому
• Соответствует стандартам UL
• 20-летняя гарантия производителя
• Без движущихся частей
• Небольшая высота конструкции позволяет создать минимальную высоту пола
• Не ржавеет в таких средах, как коммерческие туалеты и подъезды

---

Электрические системы обогрева полов

Маты с электрическим подогревом пола — это проверенная технология, безопасная, надежная и энергоэффективная. Наша уникальная клеевая система с двойным креплением позволяет сократить время монтажа на 70 %. Коврики сертифицированы для использования во влажных помещениях, имеют одноточечное соединение с двухжильным кабелем, а благодаря предварительно уложенному на стекловолоконную сетку нагревательному кабелю вы можете быть уверены, что получаете равномерный нагрев при каждом включении. Стандартные маты выпускаются как на 120 В, так и на 240 В, начиная с площади покрытия 10 кв. Футов и заканчивая 145 кв. Футов на одном коврике. И 120-вольтовые, и 240-вольтовые маты обеспечивают одинаковую эффективность, но 240 В рекомендуется для больших площадей, чтобы сократить потребляемую силу тока, позволяя вам разместить больше места на одном термостате.

Для многих применений мы можем разработать план с использованием комбинации матов в зависимости от размера и формы вашей комнаты, чтобы получить наиболее эффективное покрытие. Маты можно быстро раскатывать по полу, что сокращает время монтажа на 35 %, а ультратонкий нагревательный кабель имеет двойную изоляцию с улучшенным фторполимерным сердечником, что делает его невероятно прочным.

Все наши системы матов с подогревом для пола одобрены UL, что соответствует самым высоким стандартам безопасности для максимального спокойствия.

---

Фольгированные нагреватели для полов из ламината и паркетной доски

Фольгированный обогреватель от Warmup представляет собой ультратонкую электрическую систему обогрева пола, предназначенную для использования под ламинатом, ковром, инженерной древесиной и другими плавающими полами. Он может быть установлен под отделкой пола в сухих помещениях без необходимости в дополнительных заземляющих решетках, поскольку панели из фольги имеют толщину всего 1/8 дюйма и почти не поднимают уровень пола, поскольку они погружаются в подкладку или изоляционный слой.Простой в установке, фольгированный нагреватель обеспечивает равномерное распределение тепла, но его необходимо устанавливать поверх подходящего мягкого утеплителя. Это необходимо для предотвращения повреждения обогревателя при добавлении веса мебели и людей на полу.

Увеличить экономию можно за счет использования изолированной подложки (WIU) под нагревателем, поскольку это сокращает время нагрева как минимум на 50%. Теплоизоляционная подложка Warmup® представляет собой тонкий изоляционный барьер, который отражает тепло вверх, делая систему обогрева пола более эффективной и действенной.Это также снижает контактный шум. Подложка из фольги также действует как эффективный барьер от влаги.

---

Электрические кабельные системы обогрева полов

В новых строительных проектах мы обычно рекомендуем вам доверить нам разработку идеальной системы с использованием электрического нагревательного кабеля, поскольку это наиболее экономичный способ проектирования и установки индивидуальной системы.

В рамках наших услуг мы разработаем и предоставим индивидуальный план установки. Наша команда будет работать с каждым приложением, чтобы убедиться, что оно установлено правильно, что тепло равномерно распределяется по комнате, что области вокруг препятствий (туалеты, раковины, душевые) могут быть нагреты, и что все необходимые аксессуары указаны для этого. работа правильная.

Кабель поставляется с напряжением 120 В или 240 В, в катушках длиной до 5000 футов, а толщина кабеля легко покрывается тонким раствором, что позволяет укладывать плитку или камень в один прием.

---

Изоляционные плиты для пола Ultralight™

Как правило, теплоизоляционные плиты для пола всегда повышают эффективность вашей системы напольного отопления, позволяя сократить время нагрева, так как тепло не теряется, уходя от поверхности пола.

Теплоизоляционные плиты Warmup Ultralight™ не пропускают тепло от обогревателя к основанию пола, что означает, что все тепло направляется вверх на поверхность пола, куда вы хотите направить тепло.Быстрая тепловая реакция, обеспечиваемая изоляционным и диффузионным слоем PEF, позволяет напольному покрытию нагреваться быстрее, в результате чего получается более энергоэффективный и удобный пол с подогревом.

---

Мембранная система для защиты от смещения основания пола

Система разъединения DCM-PRO для электрических теплых полов сочетает в себе нагревательный кабель и мембрану, препятствующую излому, доступную в вариантах с флисовой подкладкой или в вариантах с самоклеящимися пластинами. Это единственная мембранная система, одобренная UL в Северной Америке. Из-за несущего веса и несущего движения чернового пола отделка пола может быть повреждена, а плитка особенно подвержена растрескиванию. Инновационная разъединяющая конструкция мембраны DCM-PRO обеспечивает надежную защиту кафельного пола за счет создания нового слоя между основанием и отделкой пола.

---

Электрические термостаты для обогрева пола

Интеллектуальный программируемый термостат 4iE

4iE® — это просто самый интеллектуальный термостат сетевого напряжения на рынке.Мы разработали его так, чтобы вам не пришлось его использовать. Он может программировать себя, используя местоположение вашего смартфона и случайные отклонения. Возможности WiFi также позволяют изменять настройки в зависимости от зоны. Но не беспокойтесь: ваш 4iE® порекомендует наилучшие настройки для каждой комнаты в зависимости от использования.

В компании Warmup мы разработали 4iE®, чтобы вы могли распределять отопление по зонам, устанавливать различные уровни комфорта и иметь возможность управлять всеми этими зонами из приложения MyHeating или веб-портала my.warmup.com.Лучистое отопление является не только самым удобным источником тепла, но и самым доступным.

Программируемый термостат Tempo

Термостат Tempo, подходящий для всех систем напольного отопления Warmup, позволяет контролировать температуру вашей системы напольного отопления, обеспечивая комфорт, тепло и роскошь в вашем доме.

Tempo был разработан с простыми функциями и доступным интерфейсом. Tempo предоставляет все необходимые функции эффективного программирования по очень конкурентоспособной цене.

---

Гарантия установки защитной сетки

Если вы случайно повредите систему отопления при установке, верните ее в компанию Warmup, и мы бесплатно заменим ее на другой обогреватель той же марки и модели.Никто другой в отрасли не предлагает такой уровень обслуживания своим клиентам.

Теплый пол | Позвоните в PJ’s Plumbing and Heating

Внутреннее отопление настолько эффективно, потому что теплый воздух естественным образом равномерно поднимается по дому.

Если вы слышали о PJ’s Plumbing & Heating, вы, вероятно, слышали о работе, которую мы выполняем с подогревом пола. Напольное (или «лучистое») отопление очень популярно в Юго-Западной Монтане. Может быть, это потому, что мы живем недалеко от Йеллоустона, но людям очень нравится эффективность наших систем напольного отопления.

В традиционной системе с принудительной вентиляцией воздух неравномерно нагревает ваш дом

Как правило, это приводит к слишком частому включению системы отопления. Он также виноват в термостатных войнах вашей семьи. Папы, вы знаете, о чем мы говорим.

В помещении, отапливаемом системой лучистого теплого пола, видно, что воздух равномерно прогревается снизу вверх.Ваша система отопления не подвержена резким перепадам температур, и всем в помещении комфортно.

PJ’s Plumbing & Heating профессионально устанавливает системы подогрева пола на заказ.

Независимо от того, строите ли вы новый дом в районе Бозмана или даже если это оригинальная загородная хижина недалеко от Биг Скай, мы можем работать с вами над созданием индивидуального плана обогрева пола в вашем доме. Пол с подогревом практичен, не наносит ущерба окружающей среде и вашему кошельку.

Встраиваемое в пол лучистое отопление доступно по цене и требует минимального обслуживания

Когда мы предоставляем нашим клиентам расценки на системы лучистого отопления, они часто бывают шокированы тем, насколько дешево стоит установка и обслуживание.Если вы хотите, чтобы в вашем доме была система отопления без хлопот, теплый пол — идеальный вариант для вас. В отличие от воздуховодов в системах с принудительной подачей воздуха, лучистое отопление в полу не вызывает аллергии или проблем с качеством воздуха в доме. Система лучистого отопления от PJ’s Plumbing & Heating — отличный вариант для людей, страдающих аллергией.

Позвоните в отдел сантехники и отопления PJ сегодня, чтобы узнать, как легко модернизировать свой дом до системы лучистого отопления

.

Плюсы и минусы электрического теплого пола | 2019-12-17

Установка электрических систем обогрева полов становится все более популярной как в новых домах, так и при реконструкции, направленной на чистоту и комфортную жизнь, и дает множество преимуществ, таких как постоянное, энергоэффективное тепло. Почему? Ответ на это прост. Электрические системы обогрева пола просты в установке, бесшумны, не требуют обслуживания, не вызывают аллергии и быстро нагреваются, обеспечивая равномерный обогрев пола.

Системы лучистого отопления

Посредством серии проводов, обычно настраиваемых для гибкости конструкции, электрические системы лучистого отопления пола производят тепло за счет теплового излучения. При нагреве пола, а не окружающего воздуха, который может быть менее энергоэффективным из-за потерь в воздуховодах, рассеянное тепло излучается от пола вверх и поглощается окружающими предметами, которые, в свою очередь, помогают обогревать все помещение.

Менее эффективной системой лучистого отопления на рынке являются лучистые полы с воздушным подогревом, которые устанавливаются редко, поскольку воздух не может удерживать большое количество тепла, поэтому лучистые воздушные полы нерентабельны в жилых помещениях. Гидравлические (жидкостные) системы являются популярной альтернативой, которая конкурирует с электрическими системами обогрева пола, перекачивая нагретую воду из котла по трубам, уложенным под полом. Эти системы также часто дороже, и их рекомендуется устанавливать во время строительства, в то время как электрические системы обогрева полов — это отличный проект модернизации, который можно выполнить в любое время.

Методы установки в зависимости от типа пола

При установке систем электрического обогрева пола методы могут сильно различаться в зависимости от пригодности желаемой отделки пола. Например, полы из керамической плитки, керамогранита и каменной плитки часто считаются лучшими материалами для полов с подогревом благодаря отличным свойствам теплопередачи. Между тем, более толстые каменные и мраморные полы обладают хорошей теплопроводностью, но могут потребовать больше времени для нагрева, а твердая древесина, ламинат или эластичная отделка могут иметь другие неотъемлемые свойства, которые могут потребовать немного другой системы.

Желаемая отделка должна быть совместимой и устойчивой к тепловым колебаниям, которые эти системы могут оказывать на отделку, чтобы гарантировать отсутствие повреждений напольного покрытия.

Подходящие основания

Большинство систем лучистого отопления достаточно универсальны, чтобы их можно было устанавливать как на фанерные, так и на бетонные основания. Однако при установке на бетонные поверхности на уровне или ниже уровня грунта необходимо принять дополнительные меры предосторожности, чтобы предотвратить теплоотвод или потери тепла через бетонную плиту.Если происходит отвод тепла или потеря тепла, тепло может передаваться неправильно или неэффективно.

Как правило, поверх бетонной плиты может быть помещена опорная плита с изоляционными свойствами, чтобы помочь и предотвратить теплоотвод или потерю тепла. Для фанерных подложек установщики должны соблюдать требования Справочника по плитке Совета Северной Америки по укладке плитки и камня при укладке керамической плитки, фарфора или плитки из размерного камня на системы полов с подогревом.

Преимущества и заключительные соображения

Если вы специалист, прочитавший всю статью и все еще сомневающийся в том, что стоит включать в свои проекты системы электрического лучистого обогрева пола, помимо всего прочего, главное преимущество этой системы – энергоэффективность – говорит о многом. для себя.

По мере того, как мы приближаемся к зимним месяцам, и температура начинает снижаться, электрические системы обогрева пола кажутся не предметом роскоши, а необходимостью. С обогревателями в качестве самого простого варианта трудно превзойти установку, которая может снизить затраты на энергию на 15 процентов. С добавлением термостатов, управляемых через Wi-Fi, которые могут запоминать распорядок дня домовладельца и применять наиболее эффективные настройки, потребление тепла может быть снижено на 25 процентов. В долгосрочной перспективе вся система окупится.

Теплый теплый пол Вашингтон, округ Колумбия | Плинтус Отопление | Солнечное тепловое отопление

Отопление в вашем доме в Вашингтоне, округ Колумбия, может исходить из неожиданных источников — ваших полов, плинтусов и земли! Независимо от того, насколько сильно вы включаете отопление в холодную погоду, вы можете заметить, что в некоторых комнатах недостаточно тепла, чтобы вам было комфортно. Установка системы лучистого отопления – это отличный и доступный способ обеспечить достаточное тепло во всем доме круглый год. Argent Heating & Cooling предлагает установку лучистого отопления в Вашингтоне, округ Колумбия.Наши сертифицированные специалисты по отоплению установят правильную систему лучистого отопления в вашем доме, чтобы обеспечить тепло вам и вашей семье. Мы предлагаем лучистое отопление пола, отопление плинтуса, геотермальное отопление и солнечное тепловое отопление!

Теплый теплый пол Вашингтон, округ Колумбия

Зимой или в первые несколько холодных дней весны ступить босиком на кафельный или деревянный пол может быть похоже на ходьбу по снегу. Система лучистого теплого пола может решить эту проблему! Теплый пол изготавливается из пластиковых труб и устанавливается под полом.Эти трубы питаются от воздуха, электричества или горячей воды. Теплые полы обычно устанавливаются секциями, чтобы в разных комнатах можно было установить разную температуру. Вы можете установить теплый пол на кухне, чтобы сделать ее еще более комфортной. Или установите лучистое отопление в коридорах, чтобы вашей семье всегда было удобно переходить из комнаты в комнату.

Отопление плинтуса Washington DC

Обогрев плинтуса — это альтернативный метод, если ваша основная система отопления просто не обогревает определенные помещения так, как вам нравится.Отопление плинтуса устанавливается не под пол, а в плинтус. Отопительные агрегаты плинтуса обычно питаются от электричества или горячей воды. Плинтусные обогреватели займут немного места в каждой комнате, но они спроектированы так, чтобы быть тонкими и незаметными, чтобы вы могли наслаждаться теплом, не видя громоздкого обогревателя в комнате.

Геотермальное и солнечное тепловое отопление Вашингтон, округ Колумбия

Геотермальные системы используют естественное тепло, идущее из-под земли, для обогрева и охлаждения вашего дома.Зимой тепло от земли передается тепловому насосу для обогрева вашего дома, а летом тепло земли преобразуется в холодный воздух посредством охлаждения. Геотермальная система имеет много преимуществ: клиенты получают 30% федеральный налоговый кредит, система легко окупается с течением времени, и система безопасна для окружающей среды! Еще один экологичный вариант — солнечное тепловое отопление. Эта система использует стеклянную солнечную панель для сбора солнечной энергии. Вентиляционное отверстие позволяет нагревать воздух за стеклянной солнечной панелью, а вентилятор устройства нагнетает теплый воздух в комнату.Хотя это может быть не вариант для всего вашего дома, это отличная альтернатива дополнительному отоплению и отоплению помещений. Кроме того, вы можете уменьшить свои счета за отопление и уменьшить углеродный след!

Преимущества лучистого отопления

Независимо от того, какую систему вы выберете, лучистое отопление в целом сделает ваш дом теплее в холодные месяцы и прохладнее в теплые месяцы, оставаясь при этом рентабельным и сохраняя энергоэффективность. Каждой из этих систем отопления можно управлять так же, как термостатом, что означает, что вы можете настроить каждую отдельную комнату на свой идеальный уровень комфорта.Эти нагревательные элементы также можно легко отключить, когда они вам не нужны, так что вам не нужно беспокоиться о том, что они сделают ваши комнаты слишком теплыми летом.

Почему аргентное отопление и охлаждение?

Argent Heating & Cooling, компания по установке и ремонту систем отопления, вентиляции и кондиционирования воздуха в Вашингтоне, округ Колумбия, обслуживает регион более 30 лет. Наши высококвалифицированные специалисты знающие, увлеченные и преданные своему делу. Мы знаем, что жить в холодном доме может быть очень неудобно, и мы с гордостью предлагаем решения для лучистого отопления.Мы верим в честность, лояльность и открытое общение, и мы используем эти качества, чтобы управлять всем, что мы делаем. Позвольте нашим специалистам установить для вас идеальную систему лучистого отопления. Позвоните по телефону 703-281-6300, чтобы получить бесплатную оценку!

Электрический теплый пол — Concord Carpenter

Электрический теплый пол

Роберт Робиллард об электрике, домашнем ремонте и реконструкции

Электрическое лучистое тепло

Утро Новой Англии может соблазнить самых стойких перевернуться на бок, выключить будильник и снова заснуть.

Схема лучистого тепла

Вставая с постели и ступая на холодный деревянный или плиточный пол, вы можете вызвать мурашки по спине и создать настроение на весь день.

Исследования показывают, что все больше и больше людей перестраивают свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60% домовладельцев в возрасте 50 лет и старше намерены оставаться в своих домах после выхода на пенсию, что также будет означать реконструкцию на месте старения.

Использование электрического радиатора в качестве решения для реконструкции пришло ко мне несколько месяцев назад, когда я работал над ванной комнатой, расположенной над гаражом моего клиента.

Был февраль, и пол в ванной, выложенной плиткой, был холодным.

В этих ситуациях использование электрического лучистого тепла для дополнения существующей системы отопления не представляет никакой сложности и постоянно создает теплый, приятный дополнительный источник тепла в любой комнате, особенно в ванных комнатах.

Крепление коврика WarmlyYours Tempzone к основанию



Почему лучистое отопление?

По мере того, как технологии продолжают развиваться, меняется и концепция напольного отопления.Хотя пол с подогревом восходит к древнеримским баням, где рабы разжигали огонь, направляя горячий воздух по каналам под фальшполом, до недавнего времени он не стал популярным в домашнем хозяйстве.

Многие люди знакомы с гидравлическими системами напольного отопления, которые требуют труб для подачи горячей жидкости под пол, вдоль обогревателей плинтуса или через радиаторы для обогрева вашего дома. Однако более простой и экономичной альтернативой водяному отоплению является электрический теплый пол.

 Что делает системы электрического подогрева пола такими удобными?

Научный принцип электрического лучистого обогрева пола довольно прост: вся поверхность пола фактически становится низкотемпературным радиатором.

Установка теплового излучения WarmlyYours Tempzone

Эти электрические системы обогрева доставляют тепло посредством теплопередачи: доставка тепла непосредственно от источника тепла к поверхности пола и объектам в помещении с помощью инфракрасного излучения снизу, которое, в свою очередь, нагревает людей и предметы в помещении.

Теплый пол намного эффективнее и удобнее, чем нагрев воздуха, который не сохраняет это тепло очень долго. В отличие от систем принудительного воздушного отопления, теплые полы согревают ваше тело и окружающие вас предметы, а не нагревают воздух, что в конечном итоге устраняет непостоянную температуру в помещении и снижает процент пылевых клещей до 80%.

Лучистое тепло предлагает интеллектуальные технологии. При покупке электрического пола

Thinset наносится поверх ковриков WarmlyYours Tempzone

, вы хотите убедиться, что он максимально «горячий» — для этого обратите пристальное внимание на соотношение ватт на квадратный фут.

Оптимальная мощность составляет 15 Вт на квадратный фут.

Вывод таков: чем горячее, тем лучше! С 15 Вт на квадратный фут вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в ванной комнате, где время тратится утром и вечером на наши повседневные дела.



Где можно использовать электрическое лучистое тепло?

Электрическое отопление пола — это система обогрева, которая может использоваться как внутри, так и снаружи помещений, устанавливается под многие типы напольных покрытий, таких как ламинат, твердая древесина и плитка.Эта система обогрева состоит из электрических кабелей, встроенных в пол, или представляет собой маты из электропроводящего пластика, которые монтируются на черновом полу. Систему можно установить на строительный раствор или гипсокартон только с тонким слоем тонкосхватывающегося цемента между ним и напольной плиткой.

Установка излучающего мата Nuheat

Модернизация во время реконструкции проста и обычно не приводит к значительному увеличению высоты пола.

Электрические системы обогрева полов выпускаются в нескольких различных формах, например, в виде мата или кабеля, чтобы приспособиться к различным размерам и формам помещения.Для сложных помещений используется одиночный нагревательный кабель под полом. Нагревательные маты чаще устанавливаются на более простые и большие площади.

Использование этих матов позволяет переоборудовать существующие плиты без значительного увеличения высоты пола.

Программируемые термостаты управляют этими системами и могут быть настроены в соответствии с загруженным образом жизни. Например, вы можете настроить отопление на: включение за час до того, как вы встанете с постели; выключать или выключать, когда вы уходите на работу; и включить обратно непосредственно перед тем, как вы придете домой или ляжете спать.Таким образом, вы используете электричество только тогда, когда оно вам нужно.

Разглаживание излучающего мата Nuheat в тонкий набор

 Холодные полы исчезнут:

Если принять во внимание простоту установки, низкую стоимость и отсутствие платы за техническое обслуживание, связанное с электрическим лучистым теплом, это не только экономически эффективное решение, но и реалистичное решение для реконструкции с добавлением обогрева пола.

Как плотник и ремонтник, я всегда ищу более простые и эффективные способы улучшить существующее пространство.Принцип использования современных аксессуаров для улучшения ситуации является важным инструментом в моем наборе инструментов. Одним из таких инструментов является концепция электрического лучистого тепла: его легко установить, он энергоэффективен и легко программируется.



Установка электрического лучистого обогрева

: [Общие указания ]

Ниже приведены основные рекомендации по заказу и установке электрического лучистого обогрева. В любом случае вы должны обращаться к рекомендациям производителя по установке и применению конкретных материалов и следовать им.Все электрические соединения должен выполнять лицензированный электрик .

Типы напольных покрытий:

1. Керамическая плитка:

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого обогрева пола, поскольку она хорошо отводит тепло от пола и обеспечивает накопление тепла благодаря своей высокой теплоемкости.

2. Винил:

Можно также использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от помещения, снизит эффективность системы.

3. Древесина:

Рекомендуется использовать деревянный пол из бруса, потому что он всегда более стабилен в условиях экстремальной влажности или жары и всегда является лучшим выбором, когда его размещают над лучистым теплом. Следует избегать пиломатериалов, так как они будут больше расширяться и сжиматься.

4. Ковер:

Если вы решили использовать ковер, выберите тонкий ковер с плотной набивкой и укладывайте как можно меньше коврового покрытия. Если в некоторых, но не во всех комнатах будет ковровое покрытие, то в этих комнатах должен быть отдельный контур термостата, чтобы система более эффективно обогревала эти помещения.

Планирование вашего электрического отопления:

Есть много отличных компаний по производству электрического лучистого тепла на выбор. Я предлагаю вам обратить внимание на компании, которые предоставляют помощь в индивидуальном дизайне и предлагают качественное обслуживание клиентов.

Как любители, так и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы должны убедиться, что компания, у которой вы покупаете, предлагает установку и техническую поддержку круглосуточно и без выходных.

Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, работающего в компании, часто это просто запись или колл-центр.Вы хотите, чтобы живой человек, который знает свое дело, был на другом конце телефона, когда вы работаете над своим проектом — днем ​​или ночью.

Также выберите компанию, которая предлагает качественный продукт с оптимальной мощностью 15 Вт на квадратный фут. Вывод таков: чем горячее, тем лучше! С 15 Вт на квадратный фут вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в ванной комнате, где время тратится утром и вечером на наши повседневные дела.

WarmlyYours имеет один из самых горячих электрических нагревательных матов на рынке.

Измерьте площадь пола:

Производитель качественного лучистого отопления поможет вам спроектировать вашу систему и, при необходимости, на следующий рабочий день предоставит вам подробную печатную схему.

Измерьте свою комнату, как правило, по стенам. Используйте миллиметровую бумагу, чтобы нарисовать план этажа с вашими измерениями.

При измерении убедитесь, что вы точно указали на чертеже расположение умывальников, вентиляционных отверстий в полу, ванн и сливов в туалете.Нагревательные маты или провода не должны располагаться под стационарными светильниками или мебелью с нулевым зазором.

Включите в чертеж размещение вашего термостата, чтобы гарантировать, что, когда напольная система прибудет, провода холодного ввода достигнут места вашего термостата.

Заказать материалы:

Определите, можете ли вы использовать нагревательные маты стандартного размера [т. е. имеющиеся в наличии] или вам нужен индивидуальный дизайн. Индивидуальные конструкции всегда лучше покрывают площадь пола, но многие небольшие квадратные или прямоугольные комнаты можно достаточно хорошо покрыть стандартными ковриками.

Компании по производству теплого пола лучшего качества отправят товар в тот же день, когда вы разместите заказ.

Подготовка чернового пола:

Убедитесь, что черновой пол чистый и на нем нет мусора. В существующем черновом полу вы можете установить винты в балки пола, чтобы предотвратить скрип и обеспечить его надлежащее крепление.

Я обычно устанавливаю подкладку под плитку в качестве подложки при укладке плитки. Следуйте инструкциям производителя по этой установке.

Необходимые инструменты: [Укладка под плитку]

1. Тонкий набор, модифицированный акрилом или латексом
2. Клейкая лента
3. Квадратный шпатель 1 ⁄ 4”
4. Маленькая щетка с пластиковой щетиной
5. Затирочный шпатель
6. Затирочная терка
7. Цифровой ом/мультиметр
8. Губка
9. Ведро с водой

Крепление нагревательного мата к черновому полу:

№

Не поддавайтесь искушению вскрыть коробку и начать установку коврика без предварительного прочтения инструкций и примерки электрического нагревательного коврика всухую, чтобы убедиться, что он подходит.

У всех производителей есть особые рекомендации для своих систем, которым необходимо следовать. Чтение ваших инструкций сэкономит вам время, ошибки, ненужные шаги и деньги.

При сухой установке обратите внимание на провода питания нагревательного мата и сориентируйте их по местоположению вашего термостата, убедившись, что у вас достаточно проводов, чтобы добраться до места вашего термостата.

Существует три (3) метода подготовки пола:

1. Метод самовыравнивания: рекомендуется и может использоваться для всех типов напольных покрытий

2.Метод с разбавленным раствором: и может использоваться для всех типов напольных покрытий

3. Прямой метод: используется только для плитки и каменных полов

Метод самовыравнивания:

1. Приготовьте самовыравнивающуюся смесь в соответствии с инструкциями производителя. Грунтование чернового пола может быть рекомендовано производителем.

2. С помощью скребка или плоского шпателя нанесите слой самонивелирующейся смеси, пока кабель и направляющие не будут полностью покрыты.

3.Дайте самовыравнивающемуся составу застыть в соответствии с инструкциями производителя.

4. Проведите испытания изоляции и сопротивления.

5. Продолжайте укладку напольного покрытия в соответствии с инструкциями производителя.

Растворный раствор Метод:

В зависимости от выбранного вами продукта вам, возможно, придется сначала установить тонкий мат, а затем установить «твердый мат» в тонкий набор. Если продукт представляет собой «сетчатый мат», вы можете прикрепить сетчатый мат к черновому полу, а затем нанести тонкий слой поверх нагревательных кабелей, используя плоский край шпателя.

Сетчатые маты можно скрепить скобами, приклеить горячим клеем или приклеить скотчем к основанию пола. В установках, которые я сделал, я использовал комбинацию трех для выполнения установки.

№

Примечание: сплошные маты приклеиваются к основанию с помощью тонкого клея, после чего напольное покрытие можно сразу укладывать поверх.

Примечание: НИКОГДА не скрепляйте скобами с по или поверх провода нагрева или провода датчика температуры пола.

1. Приготовьте раствор с тонким отверждением в соответствии с инструкциями производителя.

2. С помощью плоской кельмы потяните кельму под углом 45 градусов (в том же направлении, что и кабель) и нанесите тонкий слой раствора на кабель. Кабель должен быть полностью закрыт и видны только самые верхние части направляющих.

3. Подождите, пока тонкосхватывающийся раствор схватится в соответствии с инструкциями производителя.

4. Проведите испытания изоляции и сопротивления.

5. Продолжайте укладку напольного покрытия в соответствии с инструкциями производителя.

В случае несетчатых матов, нанесите тонкий слой на основание, а затем с помощью резиновой терки прижмите всю поверхность мата, чтобы обеспечить 100% контакт между нагревательным матом, тонким слоем и основанием.

Прямой метод:

1. Приготовьте раствор с тонким отверждением в соответствии с инструкциями производителя.

2. С помощью шпателя с квадратными зубьями размером не менее 3/8” x 3/8” нанесите тонкий слой раствора на нагревательный кабель, затирая в том же направлении, что и кабель.

3. Провести испытания изоляции и сопротивления.

4. Чтобы убедиться, что каждая плитка имеет надлежащее сцепление с основанием, нанесите на обратную сторону плитки слой жидкого раствора (обратная промазка). Уложите плитку непосредственно на застывший раствор и плотно прижмите плитку. Этот метод имеет высокий уровень сложности и не рекомендуется для неопытных укладчиков плитки.

Подготовка к плитке:

1.  С помощью шпателя с квадратными зубьями размером не менее 1 ⁄ 4 дюйма x 1 ⁄ 4 дюйма нанесите слой свежего модифицированного акрилом/латексом тонкого отверждения на участок, который нужно покрыть матом.
2. Проведите испытания изоляции и сопротивления.
3. Электрические системы лучистого отопления поставляются с напольным термостатом с GFCI. Датчик пола также необходимо установить в разреженный комплект, следуя рекомендациям производителя.
4. Большинство производителей требуют, чтобы этот датчик устанавливался поверх мата на расстоянии не менее 6–12 дюймов от края обогреваемой зоны и между двумя нагревательными проводами.
Затем на мат наносится разжиженный слой
5. ¼ дюйма, а подводящие провода плоской стороной шпателя обеспечивают ровность и гладкость разбавленного материала.

Установка плитки:

1. Дайте первому слою тонкослойной массы высохнуть, прежде чем укладывать плитку со вторым слоем тонкослойной массы. Этот слой наносится зубчатым шпателем размером ¼ дюйма.
2. СОВЕТ: Опытные установщики могут захотеть установить плитку и покрытие системы с тонкой укладкой за один шаг. Квадратный зубчатый шпатель 3/8 дюйма рекомендуется для одноэтапной укладки.
3. СОВЕТ: При укладке плитки очистите мокрой тряпкой остатки раствора между швами.Никогда не используйте канцелярский нож для удаления отвердевшего тонкого слоя из швов.
4. На протяжении всего этого процесса вы должны неоднократно выполнять проверку сопротивления.

Электрические соединения:

1. Перед включением электрической системы лучистого обогрева подождите надлежащее время отверждения, рекомендованное производителем (обычно 7-10 дней).
2. Затем система может быть подключена к прерывателю цепи замыкания на землю (GFCI) класса «А» или к автоматическому выключателю GFCI, а термостат должен быть установлен в двухблочной настенной коробке с одинарным грязезащитным кольцом лицензированным сертифицированным электриком.

Соединения термостата:

Инструкции по правильному подключению см. в инструкциях по установке термостата (прилагается к термостату). Термостаты должны быть установлены на соответствующей высоте и в доступном месте в том же помещении, которым управляет термостат.

Установка деревянного пола:

1. Установка деревянных шпал. Полосы фанеры шириной 1-2 дюйма и высотой 3/8-1/2 дюйма, расположенные на расстоянии 19 дюймов друг от друга по всему основанию пола из фанеры, подходят. Оставьте место для любых запланированных сокращений и поворотов.
2. Шпалы устанавливаются для создания полос, в которые будет укладываться рулон системы отопления.
3. Установите нагревательные валки между шпалами.
4. Установите систему подогрева пола в соответствии с рекомендациями в дорожки, образованные шпалами, прикрепляя сетку через каждые 6-8 дюймов с помощью горячего клея или скоб (только зеленая сетка) — никогда не скрепляйте провода скобами.
5. Аккуратно проложите силовые провода вдоль системы в пределах полосы движения и обратно к источнику питания, следя за тем, чтобы провода не проходили над шпалами или нагревательным проводом.
6. Установите датчик термостата (если применимо) на 6 дюймов в нагревательный мат, по центру непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода.
7. Выполните проверку сопротивления.
8. Покройте нагревательные ролики или кабели самовыравнивающимся цементом 3/8” до верхней части деревянных шпал. Используйте терку для нанесения самовыравнивающегося цемента.
9. Следуйте рекомендациям производителя самовыравнивающегося цемента и дайте ему высохнуть, прежде чем переходить к следующему шагу.
10. Укладка паркетной доски/пола из паркетной доски после отверждения.
11. Нанесите уретановый клей непосредственно на отвержденный самовыравнивающийся цемент и деревянные шпалы в соответствии с рекомендациями производителя.
12. Прибейте деревянный настил к деревянным шпалам в соответствии с рекомендациями производителя напольного покрытия (минимум через каждые 4 дюйма для широких дощатых полов / меньшее расстояние для более узких дощатых полов). Будьте осторожны, не размещайте гвозди или скобы рядом с нагревательным кабелем или силовыми кабелями системы.
13. Выполните проверку сопротивления.



Преимущества теплого пола

1. Стабильная и легко контролируемая температура
2. Эффективность: теплый пол — самый эффективный способ подачи тепла
3. Комфорта можно достичь при более низких настройках температуры
4. Экономия 20-40 % по сравнению с системами с принудительной подачей воздуха
5. Чистота и здоровье: теплый пол не зависит от циркулирующего воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью распространяются по дому
6. Тихий: теплый пол работает бесшумно
7. Экономия места: никаких громоздких радиаторов или плинтусов
8. Увлажнение не требуется, поскольку лучистое тепло не изменяет содержание влаги в воздухе жилых помещений

.
