Управление клапанами дымоудаления: Проект дымоудаления – как происходит управление клапанами. Общий принцип действия дымоудаления

Содержание

Проект дымоудаления – как происходит управление клапанами. Общий принцип действия дымоудаления

На воздуховодах могут монтироваться противопожарные и дымоудаляющие клапаны. Первые находятся в постоянно открытом положении и служат для предотвращения распространения огня, а вторые в постоянно закрытом. Управление клапанами выполняется при помощи датчиков дыма и механизмов привода заслонки. Электрическая аппаратура размещается в специальных шкафах.

Технические требования и правила размещения шкафа управления вентилятором дымоудаления и клапанов прописаны в нормативных документах, таких как ПУЭ «Правила устройства электроустановок”. Для повышения надежности они должны иметь дистанционное, местное и автоматическое управление положением заслонки. Во время автоматического управления используется электрический сигнал датчика сигнализации, напряжение подается на отдельный независимый расцепитесь автоматического включателя привода. При снятии напряжения заслонка возвращается в исходное положение.

Схема работы клапанов дымоудаления

В качестве местного управления используется пост кнопочного управления, при нажимании на нее контакты размыкаются, заслонка перемещается в рабочее положение. Кнопка типа «грибок» красного цвета, есть фиксация положения. При возврате кнопки в исходное положение она снимается с фиксации. Для улучшения доступа кнопка монтируется с наименее опасной стороны на минимальном расстоянии от привода клапана. В зависимости от типа кнопка может иметь до 6 групп контактов и управлять таким же количеством клапанов.

Пока клапаны закрыты происходит блокировка запуска работы вентиляторов системы. При наличии аварийного вентилятора он также подключается к пульту. Аварийное электрическое снабжение должно производиться по самой высшей (первой) категории надежности. Распределительные щиты нужно размещать в специальных технических помещениях, при невозможности они монтируются в любом помещении, кроме тех, на которые распространяются специальные требования (складские, взрывоопасные и т.

д.).

Клапаны для удаления дыма классифицируются по:

  1. Месту монтажа. Есть настенные и канальные виды. Первые устанавливаются для каждого помещения, вторые могут обслуживать несколько комнат. Настенные являются границей между помещением и вентиляционной шахтой. В дополнение имеют декоративные решетки.
  2. По геометрии. Бывают круглые, прямоугольные и квадратные. Подбираются с учетом геометрии каналов и воздуховодов.
  3. Типу привода. Электромагнитные, электромеханические и пружинные. В зависимости от принципа срабатывания подбирается арматура управления. Разнообразие приводов позволяет выбирать во время расчетов наиболее приемлемый вариант конструкции.

Виды клапанов дымоудаления

Скорость срабатывания клапана зависит от технических параметров и места расположения датчиков, приборы настраиваются по параметрам температуры или задымленности. Правильный выбор модели и места установки влияет на оперативность срабатывания системы в случае возникновения чрезвычайных ситуаций.

Управление системой дымоудаления при пожаре

После поступления тревожного сигнала система должна:

  1. Включить сигналы аварийного оповещения людей. Сигналы могут быть звуковыми, световыми или совмещенными. Одновременно подается сигнал на центральный пульт противопожарной охраны.
  2. Опустить лифты на первый этаж и открыть в них двери, остановить функционирование общеобменной вентиляции, если таковая имеется.
  3. Закрыть огнезадерживающий клапан и открыть для дымоудаления. В зависимости от особенностей схемы последовательность управления может изменяться, но замена не играет критической роли для безопасности людей и помещения.
  4. Последовательно включать вентиляторы подпора и дымоудаления. Первым подается подпор, а потом удаляется дым. Одновременное включение большого количества электрических двигателей может вызвать перегрузку сети и срабатывание предохранительной арматуры.

Управление агрегатами должно выполняться таким способом, чтобы исключать пневмоудары и выход из строя оборудования. Если есть возможность, то автоматическое управление дублируется ручным. К щитовым, где должны устанавливаться кнопки управления клапанами дымоудаления и вентиляторами, должны иметь доступ уполномоченные сотрудники предприятий или охранники.

Рекомендованный алгоритм управления системой

  • включение тревожных сигналов предупреждения, отключение общеобменной вентиляции и опускание на первый этаж лифтов;
  • через 10 секунд после тревожного сигнала открываются противодымные и закрываются противопожарные клапаны;
  • через 5 секунд после срабатывания клапанов включаются вентиляторы дымоудаления, через 10 секунд включаются вентиляторы подпора воздуха.

Оцените статью

[yandex_share]

Как осуществляется управление системой дымоудаления

03/07/2018



Для защиты помещений от распространения дыма на воздуховодах обычно устанавливаются противопожарные и дымоудаляющие клапаны. Управление системой дымоудаления производится с использованием датчиков дыма, других устройств. Управляющая аппаратура обычно находится в отдельных шкафах.

Как происходит управление системой дымоудаления

После того, как управляющая аппаратура получает от датчиков сигнал тревоги, она должна выполнить следующее:

  • Запустить тревожные сигналы оповещения. Сигнализация бывает звуковой, световой либо комбинированной. Вместе с тем сигнал поступает на ЦУ и модуль управления клапаном дымоудаления.
  • Лифты спускаются на первый этаж. Двери открываются, их работа останавливается.
  • Закрыватеся
  • Происходит управление противопожарным клапаном — он закрывается. Клапан дымоудаления, напротив, открывается.
  • Один за другим включаются вентиляторы подпора и удаления дыма.

Управление клапанами дымоудаления следует производить так, чтобы не допустить пневмоудары и поломку оборудования. Лучше, если помимо автоматического управления, предусмотрена возможность ручного.

Алгоритм управления системой дымоудаления

Существует множество моделей клапанов дымоудаления. Они классифицируются по месту установки, размерам и форме, а также типу привода. Это дает возможность подобрать самый оптимальный вариант конструкции. По правилам система управления противопожарными клапанами должна работать в следующем порядке:

  • Включение предупреждающих сигналов.
  • Выключение общей вентиляции.
  • Доставка лифтов на первый этаж.
  • Через 10 сек после сигнала тревоги производится открывание противодымных и закрывание противопожарных клапанов.
  • Спустя еще 5 сек запускаются вентиляторы дымоудаления. Спустя 10 сек — запускаются подпорные вентиляторы.

Приобрести клапаны разных видов приглашает ПК «ВТВ-Инжиниринг».

Пока сообщений нет

Написать отзыв

Настройка управления клапанами

1. Общие сведения

1.1. О требованиях к противопожарным клапанам в системах
вентилляции и кондиционирования

  — электромеханический c возвратной пружиной

  — электромеханический реверсивный

  — электромагнитный с ручным взводом

  — пружинный с тепловым замком.

Первые три способа реализуются с помощью широко распространенных приводов, управление которыми обеспечиваться блоком релейным адресным Астра-БРА, четвертый способ относится к самостоятельно (автономно) работающим устройствам, не требующим внешнего управления.

1.1.2. Противопожарные клапаны делятся на нормально-закрытые и нормально-открытые. Эти свойства определяют положение заслонки в нормальных условиях в отсутствии пожара или задымления, то есть «Исходные положения». Эти положения представляют собой взведенные положения для пружинных приводов и с ручным взводом.

1.1.3. По требованиям пункта 7. 19 Свода правил СП 7.13130.2013
исполнительные механизмы нормально закрытых клапанов газо-дымоудаления и подачи воздуха «…должны сохранять заданное положение створки клапана при отключении электропитания привода клапана…». Поэтому в перечисленных (в п. 7.19) клапанах применяются приводы, управление которыми осуществляется путем подачи напряжения на привод, в частности электромеханические реверсивные приводы иэлектромагнитные приводы с ручным взводом.

Указанные свойства достаточны для правильного выбора параметров БРА при настройке

1.2. Работа блока релейного адресного Астра-БРА в режиме «Клапан»

1.2.1. Пока прибор никуда не зарегистрирован силовое питание на выходы РАБ и ИСХ не выдается. После регистрации прибор по умолчанию переходит в режим работы «Клапан» с настройками по умолчанию, силовое питание на выходы РАБ и ИСХ не выдается.

1.2.2. После записи настроек или после включения питания БРА принудительно переводит клапан в состояние «Исходное» подачей питания на выход ИСХ (постоянно или на время в зависимости от настроенной тактики) и только потом начинает контролировать состояние концевиков привода клапана, если в настройках предусмотрено.

1.2.3. При включении питания ППКОП, при восстановлении цепей выходов РАБ/ИСХ из КЗ/Обрыва, при восстановлении питания на силовых вводах после полного его отсутствия, при восстановлении связи БРА с РПА, ППКОП синхронизирует состояние клапана с состоянием привязанных к нему пожарных разделов.

1.2.4. При потере связи между БРА и РПА по интерфейсной адресной линии прибор сохраняет текущее состояние своих выходов. По восстановлении связи состояние выходов обновляется в соответствии с состоянием привязанных разделов.

1.2.5. Прибор постоянно анализирует состояние питания на основном и резервном вводе силовых линий питания L1 и L2 и выдает в ППКОП их состояние (только наличие питания, диапазон не контролируется). При отсутствии питания на одном из вводов L1 или L2 прибор автоматически переходит на питание от другого ввода и формирует событие «Неисправность основного/резервного питания». При восстановлении питания прибор переключается на основной ввод и формирует событие «Восстановление основного/резервного питания».

При наличии питания на одном из вводов L1 или L2 БРА анализирует состояние концевиков клапана (если в настройках предусмотрено) на основе информации от входов контроля концевиков Zone 1/Zone 2 и передает информацию в ППКОП для отображения состояния клапана.

1.2.6. Состояние клапана является информационным параметром и никак не влияет на управление приводом. В любом состоянии концевиков клапана напряжение на выходы РАБ/ИСХ при получении команд будет подано. Однако если на выходах РАБ или ИСХ зафиксировано КЗ, то подавать напряжение на эти выходы прибор не будет! Но если зафиксирован «Обрыв», то питание будет подано.

1.2.7. При тревожном событии/пожарной тревоге ППКОП формирует команду на перевод привода клапана в положение «Рабочее», то есть на выход РАБ подается напряжение в соответствии с настройками, а с выхода ИСХ однозначно снимается. Время подачи напряжения на выход РАБ определяется в  настройках БРА. При отбое тревожного события ППКОП формирует команду на перевод привода клапана в положение «Исходное», то есть с выхода РАБ напряжение однозначно снимается, а на выход ИСХ подается в соответствии с настройками. Время подачи питания на выход ИСХ определяется в  настройках.

1.2.8. При подаче напряжения на выход РАБ или его снятии БРА контролирует концевики клапана Zone1/Zone 2 только после истечения времени задержки на переключение, если задано в настройках прибора. Если по истечении заданных в конфигурации прибора параметров времени клапан не перейдет в указанное в настройках концевиков состояние или перейдет только один из концевиков, БРА выдает сообщение «Неисправность». В противном случае выдается «Исходное состояние» или «Рабочее состояние».

1.2.9. При отключенном контроле концевиков привода (допускается не для всех типов клапанов!):

  — клапан перейдет в состояние «Исходное» при условии подачи напряжения на выход ИСХ постоянно или на время. (Не сработает для клапана с ручным взводом)

  — клапан перейдет в состояние «Рабочее» при условии подачи  напряжения на выход РАБ постоянно или на время.

1.2. 10. Алгоритм работы тестирования.

При переходе входа контроля режима ТЕСТ (вход TST) в состояние «Нарушено», в ППКОП формируется событие «Тест клапана» с низким приоритетом относительно команд ППКОП по состоянию привязанных разделов. При этом в состояние клапана прописывается значение «Тест», а привод клапана выполняет переход в состояние «Рабочее», затем возврат в состояние «Исходное». Если в процессе переходов не возникло неисправностей (то есть задвижка клапана побывала в состоянии «Рабочее» и вернулась в состояние «Исходное».), то в состояние клапана записывается «Исходное», иначе – «Неисправность». По завершении процедуры теста в ППКОП формируется событие «Тест клапана завершен».

Кнопка управления включением режима ТЕСТ может быть как с фиксацией своего состояния, так и без фиксации. Алгоритм работы — игнорирование последующих включений по завершению процедуры первого включения. Поэтому восстановление выключенного состояния кнопки – необходимое условие для проведения повтоного тестирования. При восстановлении выключенного состояния никаких информационных событий в БРА и ППКОП не формируется.

Если в процессе выполнения процедуры теста БРА получает «боевую» команду от ППКОП, то выполнение теста прекращается, в состояние клапана прописывается новое состояние «Переход в…», в ППКОП  формируется событие «Тест клапана завершен» и БРА выполняет требуемую команду от ППКОП.

2. Настройка параметров БРА



Для примера рассматриваются четыре варианта с использованием электромеханических приводов Nanotek и аналогичных (Belimo, Dastech, Lufberg, Vilmann и т.п.) с широко распространенными противопожарными клапанами (КПС, КДМ, НО, НЗ, КЛОП, КОМ и т.п.). Отдельно приводится пример с использованием электромагнитного привода (ALLFA ПЭМ 038-220 и подобных) с предварительной установкой «Исходного» состояния вручную.

2.1. Вариант 1: клапан нормально-открытый (огнезадерживающий), привод пружинный.

«Исходное»  положение в дежурном режиме для огнезадерживающего клапана — заслонка должна находиться в открытом состоянии. «Рабочее»  положение при пожаре — заслонка должна быть закрыта.

Как правило привод на клапане устанавливается так, что закрытому («Рабочему») положению заслонки соответствует нулевой угол поворота вала. Таким образом, концевой выключатель S1-S2-S3 будет являться концевиком «Рабочего» положения и должен быть подключен к входу Zone1 БРА, а S4-S5-S6 соответственно концевиком «Исходного» положения и подключаться к входу Zone2.

2.1.2. Подать питание в систему и на БРА включая питание силового напряжения AC 220 V. Зарегистрировать БРА в ППКОП по методике главы «».

2.1.3. Открыть дополнительное окно «Настройки» зарегистрированного БРА в окне «Список адресных устройств» и установить основные параметры и записать в БРА

Указанные параметры дадут возможность взвести пружину привода переведя заслонку в открытое состояние. Это будет «Исходное» положение.

В случае утраты напряжения с выхода ИСХ БРА из-за возникшей неисправности или снятия напряжения по команде ППКОП при возникновени пожара клапан перейдет в «Рабочее» состояние благодаря пружине.

2.1.4. По документации на привод уточнить времена перевода во взведенное состояние двигателем и обратно пружиной (например, для NANOTEK BLF 230 B время двигателем составляет 50 — 70 секунд, а время пружиной 20 секунд), и выставить в поля «Контрольное время перехода клапана в исходное положение» и «Контрольное время перехода клапана в рабочее положение» значения на несколько секунд большие.

2.1.5. Согласно монтажу по схеме (п.2.1.1) контролю подлежат замкнутые состояния концевых переключателей, Проконтролировать установленные значения

Записать в БРА.

2.1.6. Открыть окно «Назначение ИИ в разделы» и все 4 ИИ, принадлежащие настраиваемому БРА, определить в раздел типа «технологический». Это необходимо для правильного отображения состояния БРА и клапана в системе

2.1.7. Открыть окно «Клапаны», в нем будут представлены в виде списка все клапаны системы по числу зарегистрированных БРА.

Выполнить привязку выбранного для настройки клапана к разделам, для чего в колонке «Разделы» списка двойным кликом левой кнопки мыши открыть окно привязок и установить необходимые флажки (««).

Нажатие кнопки «Записать» означает только сохранение указанной настройки в Ядре ПКМ, но не запись ее в ППКОП и БД — только промежуточный шаг.

При необходимости введения временной задержки для срабатывания клапана в колонке «Задержка» двойным кликом левой кнопки мыши открыть выпадающее окно значений задержки в секундах и установить нужное значение (максимальное значение задержки 254 секунды, шаг — 1 секунда)

2.1.8. После выполнения привязок к разделам и выбора времени задержки кнопкой  выполнить запись в ППКОП и синхронизацию БД.

2.2. Вариант 2: клапан нормально-закрытый (противодымный), привод реверсивный.

«Исходное»  положение в дежурном режиме для противодымного клапана — заслонка должна находиться в закрытом состоянии. «Рабочее»  положение при пожаре — заслонка должна быть открыта.

Как правило привод на клапане устанавливается так, что закрытому («Исходному») положению заслонки соответствует нулевой угол поворота вала. Таким образом, концевой выключатель S1-S2-S3 будет являться концевиком «Исходного» положения и должен быть подключен к входу Zone2 БРА, а S4-S5-S6 соответственно концевиком «Рабочего» положения и подключаться к входу Zone1.

2.2.2. Подать питание в систему и на БРА включая питание силового напряжения AC 220 V. Зарегистрировать БРА в ППКОП по методике главы «».

2.2.3. Открыть дополнительное окно «Настройки» зарегистрированного БРА в окне «Список адресных устройств», установить основные параметры и записать в БРА

Указанные параметры дадут возможность управлять приводом переводя заслонку в открытое или закрытое состояние состояние путем подачи силового напряжения на соответствующий вход управления на время, необходимое для перехода. В дежурном режиме это будет «Исходное» закрытое положение.

В случае утраты силового напряжения питания БРА из-за возникшей неисправности клапан останется в неизменном состоянии.

2.2.4. По документации на привод уточнить времена перевода заслонки (например, для NANOTEK BLE 230 B время для обоих направлений движениясоставляет менее 30 секунд), и выставить в поля «Время управления» значения на несколько секунд большие (в примере 31 секунда). В поля «Контрольное время перехода клапана в исходное положение» и «Контрольное время перехода клапана в рабочее положение» выставить значения еще на несколько секунд большие (в примере 35 секунд)

2.2.5. Согласно монтажу по схеме (п.2.2.1) контролю подлежат замкнутые состояния концевых переключателей, Проконтролировать установленные значения

Записать в БРА.

2.2.6. Открыть окно «Назначение ИИ в разделы» и все 4 ИИ, принадлежащие настраиваемому БРА, определить в раздел типа «технологический». Это необходимо для правильного отображения состояния БРА и клапана в системе

2.2.7. Открыть окно «Клапаны», и аналогично п. 2.1.7 выполнить привязку выбранного для настройки клапана к разделам, для чего в колонке «Разделы» списка двойным кликом левой кнопки мыши открыть окно привязок и установить необходимые флажки (««).

Нажатие кнопки «Записать» означает только сохранение указанной настройки в Ядре ПКМ, но не запись ее в ППКОП и БД — только промежуточный шаг.

При необходимости введения временной задержки для срабатывания клапана аналогично установить нужное значение

2.2.8. После выполнения привязок к разделам и выбора времени задержки кнопкой  выполнить запись в ППКОП и синхронизацию БД.

2.3. Вариант 3: клапан нормально-закрытый (противодымный), привод пружинный.

«Исходное»  положение в дежурном режиме для противодымного клапана — заслонка должна находиться в закрытом состоянии. «Рабочее»  положение при пожаре — заслонка должна быть открыта.

Предположим, что привод на клапане установлен так, что закрытому («Рабочему») положению заслонки соответствует нулевой угол поворота вала. То есть перевернут конструктивно при закреплении на клапане на 180 градусов относительно обычного крепления (как в варианте 1 по п. 2.1.). Таким образом, концевой выключатель S1-S2-S3 будет являться концевиком «Рабочего» положения и должен быть подключен к входу Zone1 БРА, а S4-S5-S6 соответственно концевиком «Исходного» положения и подключаться к входу Zone2. 2.3.2. Подать питание в систему и на БРА включая питание силового напряжения AC 220 V. Зарегистрировать БРА в ППКОП по методике главы «».

2.3.3. Открыть дополнительное окно «Настройки» зарегистрированного БРА в окне «Список адресных устройств», установить основные параметры и записать в БРА

Указанные параметры дадут возможность взвести пружину привода переведя заслонку в закрытое состояние. Это будет «Исходное» положение.

В случае утраты напряжения с выхода ИСХ БРА из-за возникшей неисправности или снятия напряжения по команде ППКОП при возникновени пожара клапан перейдет в «Рабочее» состояние благодаря пружине.

2.3.4. По документации на привод уточнить времена перевода во взведенное состояние двигателем и обратно пружиной (например, для NANOTEK BLF 230 B время двигателем составляет 50 — 70 секунд, а время пружиной 20 секунд), и выставить в поля «Контрольное время перехода клапана в исходное положение» и «Контрольное время перехода клапана в рабочее положение» значения на несколько секунд большие.

2.3.5. Согласно монтажу по схеме (п.2.3.1) контролю подлежат замкнутые состояния концевых переключателей, Проконтролировать установленные значения

Записать в БРА.

2.3.6. Открыть окно «Назначение ИИ в разделы» и аналогично п. 2.1.6 все 4 ИИ, принадлежащие настраиваемому БРА, определить в раздел типа «технологический». Это необходимо для правильного отображения состояния БРА и клапана в системе.

2.3.7. Открыть окно «Клапаны», и аналогично п. 2.1.7 выполнить привязку выбранного для настройки клапана к разделам и при необходимости указать задержку.

2.3.8. После выполнения привязок к разделам и выбора времени задержки кнопкой  выполнить запись в ППКОП и синхронизацию БД.

2.4. Вариант 4: клапан нормально-открытый (огнезадерживающий), привод реверсивный.

«Исходное»  положение в дежурном режиме для огнезадерживающего клапана — заслонка должна находиться в открытом состоянии. «Рабочее»  положение при пожаре — заслонка должна быть закрыта.

Как правило привод на клапане устанавливается так, что закрытому («Рабочему») положению заслонки соответствует нулевой угол поворота вала. Таким образом, концевой выключатель S1-S2-S3 будет являться концевиком «Рабочего» положения и должен быть подключен к входу Zone1 БРА, а S4-S5-S6 соответственно концевиком «Исходного» положения и подключаться к входу Zone2.

2.4.2. Подать питание в систему и на БРА включая питание силового напряжения AC 220 V. Зарегистрировать БРА в ППКОП по методике главы «».

2.4.3. Открыть дополнительное окно «Настройки» зарегистрированного БРА в окне «Список адресных устройств», установить основные параметры и записать в БРА

Указанные параметры дадут возможность управлять приводом переводя заслонку в закрытое или открытое состояние состояние путем подачи силового напряжения на соответствующий вход управления на время, необходимое для перехода. В дежурном режиме это будет «Исходное» открытое положение.

В случае утраты силового напряжения питания БРА из-за возникшей неисправности клапан останется в неизменном состоянии.

2.4.4.По документации на привод уточнить времена перевода заслонки (например, для NANOTEK BLE 230 B время для обоих направлений движениясоставляет менее 30 секунд), и выставить в поля «Время управления» значения на несколько секунд большие (в примере 31 секунда). В поля «Контрольное время перехода клапана в исходное положение» и «Контрольное время перехода клапана в рабочее положение» выставить значения еще на несколько секунд большие (в примере 35 секунд).

2.4.5. Согласно монтажу по схеме (п.2.4.1) контролю подлежат замкнутые состояния концевых переключателей, Проконтролировать установленные значения

Записать в БРА.

2.4.6. Открыть окно «Назначение ИИ в разделы» и аналогично п. 2.1.6 все 4 ИИ, принадлежащие настраиваемому БРА, определить в раздел типа «технологический». Это необходимо для правильного отображения состояния БРА и клапана в системе.

2.4.7. Открыть окно «Клапаны», и аналогично п. 2.1.7 выполнить привязку выбранного для настройки клапана к разделам и при необходимости указать задержку.

2.4.8. После выполнения привязок к разделам и выбора времени задержки кнопкой  выполнить запись в ППКОП и синхронизацию БД.

В рассмотренных вариантах часть параметров приводов (времена перехода в разные положения) указана для широко используевых приводов Nanotek. Для аналогичных приводов других производителей (Belimo, Dastech, Lufberg, Vilmann и т.п.) эти параметры должны быть уточнены по соответствующей документации.

2.5. Клапан любого типа привод электромагнитный (ALLFA ПЭМ 038-220 и подобные).

«Исходное»  положение в дежурном режиме может быть любым в зависимости от монтажа привода на валу клапана. главное правило при этом в «Исходном» положении пружина привода должна быть взведена. При этом в «Исходном» положении для огнезадерживающего клапана — заслонка должна находиться в открытом состоянии, для клапана дымоудаления — заслонка должна быть закрыта.

Контроль положения заслонки с помощью концеввых переключателей в общем случае недоступен (в некоторых случаях из-за отсутствия таковых, в некоторых случаях — из-за наличия гальванической связи между переключателями положений).



2.5.2. Подать питание в систему и на БРА включая питание силового напряжения AC 220 V. Зарегистрировать БРА в ППКОП по методике главы «».

2.5.3. Открыть дополнительное окно «Настройки» зарегистрированного БРА в окне «Список адресных устройств», установить основные параметры и записать в БРА

В поле «Тип клапана» установить значение «…закрыт» или «…открыт» в зависимости от функционального назначения клапана — этот показатель будет влиять только на отображение состояния клапана.

Для срабатывания электромагнита привода достаточно небольшого времени подачи напряжения — это всего лишь замок. Этот параметр в характеристиках приводов не нормируется. Нормируется время перевода заслонки клапана, определяющееся физическими показателями пружинного механизма. И оно весьма малое, что является достоинством подобных клапанов (например, у привода ALLFA ПЭМ 038-220 оно не превышает 2-х секунд). При переходе в «Рабочее положение» привод встроенным выключателем отключает подаваемое управляющее напряжение на электромагнит. Поэтому в поле «Время управления» можно выствить время порядка 3-х секунд — этого гарантированно хватит на срабатывание.

2.5.4. В поле «Использовать концевики» флажок (««) не устанавливать

2.5.5. Открыть окно «Назначение ИИ в разделы» и аналогично п. 2.1.6 все 4 ИИ, принадлежащие настраиваемому БРА, определить в раздел типа «технологический». Это необходимо для правильного отображения состояния БРА и клапана в системе.

2.5.6. Открыть окно «Клапаны», и аналогично п. 2.1.7 выполнить привязку выбранного для настройки клапана к разделам и при необходимости указать задержку.

2.5.7. После выполнения привязок к разделам и выбора времени задержки кнопкой  выполнить запись в ППКОП и синхронизацию БД.

3. Настройка ручного управления клапанами с блоков индикации Астра-863

В случае наличия в системе блоков индикации и управления (БИУ) Астра-863 исп. Б/БР и необходимости обеспечить ручное управление клапанами с помощью кнопок БИУ, после регистрации БИУ и настройке всех параметров БРА в окне «Системные выходы» выбрать необходимые выходы, соответствующие нужным индикаторам и задать для них режим «Отображение состояния клапана»

После сохранения режима установкой флажков  (««), выполнить привязки кнопкой  выполнить запись в ППКОП и синхронизацию БД.

Предупреждение.

Правильное функционирование ручного управления обеспечивается только при обязательной привязке всех ИИ, принадлежащих БРА, в технологические разделы, как это указано в п.п. 2.1.6, 2.2.6, 2.3.6, 2.4.6 и 2.5.5.





Выбор способа управления противопожарными клапанами — Противопожарные клапаны — Каталог — Производство воздуховодов

Выбор способа управления противопожарными клапанами систем вентиляции и кондиционирования происходит в данный момент в соответствии с разд. 9 «Электроснабжение и автоматизация» СНиП 2.04.05-91*. В требованиях п. 9.3. обозначенного раздела строительных норм и правил клапаны дымоудаления и огнезадерживаюшие клапаны, которые применяются для противодымной защиты, должны иметь автоматическое, дистанционное и ручное (в месте их установки) управление.

Необходимость повышения надёжности срабатывания при пожаре обуславливает тройное дублирование способов управления противопожарными клапанами. Электромагнитные и электромеханические приводы полностью удовлетворяют указанным нормативным требованиям.

Часто возникает вопрос: возможно ли применять огнезадерживающие клапаны, оснащённые пружинным приводом с тепловым замком. При нагреве теплового замка до температуры, например, 72°С срабатывание противопожарного клапана с таким приводом происходит в автоматическом режиме. Главным минусом данных клапанов является недостаточно высокая эффективность при пожаре, поскольку срабатывание теплового замка произойдет только в результате теплового воздействия «горячего» дыма. До этого же момента будет происходить распространение по зданию «холодного» дыма с температурой до 60-70°СС, что будет представлять значительную опасность для людей, находящихся в помещении.

Использование клапанов с электроприводами дает возможность по сигналу пожарной автоматики устранить распространение продуктов горения сразу же по всей системе вентиляции здания на начальной стадии развития пожара.

В противопожарных клапанах КОМ-1 и КЛОП-1 с электроприводами термодатчик применяют в качестве дублирующего устройства автоматического управления клапаном, обеспечивающего его срабатывание в случае отказа пожарной автоматики.

Противопожарные клапаны КЛОП, КОМ и КДМ с электроприводами в полной мере соответствуют всем требованиям, прописанным в п. 9.3. СНиП 2.04.05-91* .
Ключевым с практической точки зрения является вопрос, что можно считать ручным управлением противопожарными клапанами в месте их установки. Дело в том, что установленные на противопожарных клапанах устройства для проверки работоспособности клапанов после их монтажа и подключения кабелей питания и контроля положения заслонки часто рассматриваются как способы ручного (местного) управления этими клапанами. Такой подход не всегда уместен, поскольку противопожарные клапаны зачастую устанавливают в труднодоступных местах, например, за подвесными потолками, или закрываются декоративными решетками. Кроме этого, под местным управлением при пожаре во многих случаях имеют ввиду управление целой группой клапанов, например, группой клапанов дымоудаления, установленных в коридоре (или участке коридора) здания повышенной этажности. Срабатывание одного из клапанов этой группы при пожаре не обеспечит удаление расчётного расхода дыма, являющегося основным исходным параметром при проектировании системы дымоудаления. В таких случаях местное управление должно создать условия для управления всеми противопожарными клапанами указанной группы.

Проблему местного управления клапанами дымоудаления можно решить установкой доступных при пожаре кнопок на выходе из «дымовых зон». Эти кнопки могут размещаться, например, в поэтажных пожарных шкафах вместе с кнопками пуска вентиляторов дымоудаления. При этом пуск вентиляторов должен производиться после открывания заслонок клапанов. Учитывая, что противопожарные клапаны должны закрываться одновременно по всему зданию, оптимальным решением по управлению этими клапанами является обеспечение автоматического (по сигналу пожарной автоматики) и дистанционного (от кнопки на центральном пульте) управляющего сигнала. Сигнал на закрывание противопожарных клапанов уместно подавать после отключения общеобменной вентиляции.

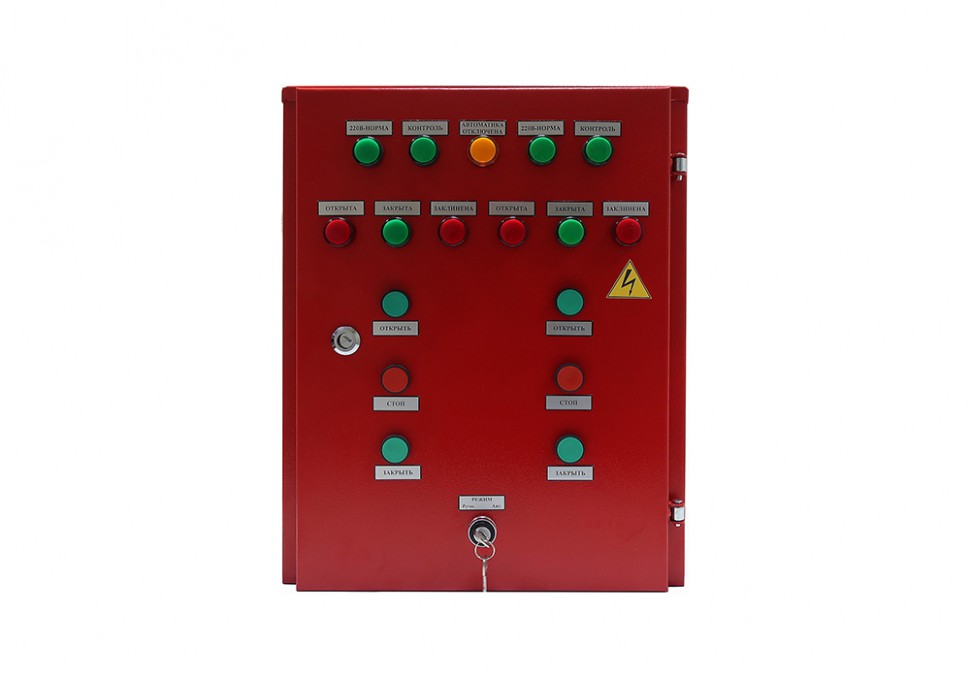

Щит управления дымовыми клапанами — Каталог

1 Шкаф управления клапанами КДУ-01

1 клапан дымоудаления

по запросу
2 Шкаф управления клапанами КДУ-02

2 клапана дымоудаления

по запросу
3 Шкаф управления клапанами КДУ-03

3 клапана дымоудаления

по запросу
4 Шкаф управления клапанами КДУ-04

4 клапана дымоудаления

по запросу
5 Шкаф управления клапанами КДУ-05

5 клапанов дымоудаления

по запросу
6 Шкаф управления клапанами КДУ-06

6 клапанов дымоудаления

по запросу
7 Шкаф управления клапанами КДУ-07

7 клапанов дымоудаления

по запросу
8 Шкаф управления клапанами КДУ-08

8 клапанов дымоудаления

по запросу
9 Шкаф управления клапанами КДУ-09

9 клапанов дымоудаления

по запросу
10 Шкаф управления клапанами КДУ-10

10 клапанов дымоудаления

по запросу
11 Шкаф управления клапанами КДУ-11

11 клапанов дымоудаления

по запросу
12 Шкаф управления клапанами КДУ-12

12 клапанов дымоудаления

по запросу
13 Шкаф управления клапанами КДУ-13

13 клапанов дымоудаления

по запросу
14 Шкаф управления клапанами КДУ-14

14 клапанов дымоудаления

по запросу
15 Шкаф управления клапанами КДУ-15

15 клапанов дымоудаления

по запросу
16 Шкаф управления клапанами КДУ-16

16 клапанов дымоудаления

по запросу
17 Шкаф управления клапанами КДУ-17

17 клапанов дымоудаления

по запросу
18 Шкаф управления клапанами КДУ-18

18 клапанов дымоудаления

по запросу
19 Шкаф управления клапанами КДУ-19

19 клапанов дымоудаления

по запросу
20 Шкаф управления клапанами КДУ-20

20 клапанов дымоудаления

по запросу
21 Шкаф управления клапанами КДУ-21

21 клапан дымоудаления

по запросу
22 Шкаф управления клапанами КДУ-22

22 клапана дымоудаления

по запросу
23 Шкаф управления клапанами КДУ-23

23 клапана дымоудаления

по запросу
24 Шкаф управления клапанами КДУ-24

24 клапана дымоудаления

по запросу
25 Шкаф управления клапанами КДУ-26

26 клапанов дымоудаления

по запросу
26 Шкаф управления клапанами КДУ-27

27 клапанов дымоудаления

по запросу
27 Шкаф управления клапанами КДУ-28

28 клапанов дымоудаления

по запросу
28 Шкаф управления клапанами КДУ-30

30 клапанов дымоудаления

по запросу
29 Шкаф управления клапанами КДУ-25

25 клапанов дымоудаления

по запросу

Управление огнезадерживающими клапанами и клапанами дымоудаления с помощью оборудования Z-Line

Система пожарной сигнализации Z-Line даёт возможность построения разнообразных схем управления огнезадерживающими клапанами (ОЗК) и клапанами дымоудаления (КДУ). Для этого могут использоваться модули управления и контроля Z-026 и Z-023.



Управление КДУ (КДМ-2, КПД-4, КЛАП-Д, КЛОП-1 и другие)

Для управления КДУ есть возможность передавать управляющий сигнал как напрямую на привод через модуль Z-023, так и на модуль управления – например, БУОК — который в свою очередь управляет приводами. Рассмотрим несколько схем управления КДУ.

Управление электромеханическим приводом КДУ с напряжением питания 24В с помощью модуля Z-023

Привод активируется подачей напряжения, для  чего используются клеммы К1-К2 модуля Z-023. Цепь обратной связи X1-X2 модуля Z-023 подключается к контактам 5-6 привода с оконечным резистором номиналом 200 кОм. Для контроля цепи питания привода используется оконечный резистор 910 Ом. При поступлении сигнал «Пожар» на клеммы К1-К2 подается напряжение 24В для запуска привода, как только заслонка перемещается из начального в конечное положение, цепь обратной связи замыкается. В случае, если питание на привод поступило, но не замкнулась цепь обратной связи, то на станцию пожарной сигнализации поступит сигнал о неисправности с указанием адреса модуля, номером станции и номером шлейфа.

Управление электромеханическим приводом КДУ через блок БУОК-1 с помощью модуля Z-023



Блок БУОК-1 может управлять приводом с напряжением питания как 24В, так и 220В, в зависимости от модификации привода. Управляющий сигнал от модуля Z-023 поступает на контакты 1 и 2 блока БУОК-1. При активации привода цепи обратной связи БУОК-1 контакты  11-12 цепи обратной связи БУОК-1  замыкаются, и на модуль Z-023 поступает сигнал о том, что привод сработал. В противном случае на станцию пожарной сигнализации придет сигнал о неисправности.

Управление КДУ с электромагнитным приводом через БУОК-1 с помощью модуля Z-023



Блок БУОК-1 может управлять приводом с напряжением питания как 24В, так и 220В, в зависимости от модификации привода. Управляющий сигнал от модуля Z-023 поступает на контакты 1 и 2 блока БУОК-1. При активации привода цепи обратной связи БУОК-1 контакты  4-6 цепи обратной связи БУОК-1  замыкаются, и на модуль Z-023 поступает сигнал о том, что привод сработал. В противном случае на станцию пожарной сигнализации придет сигнал о неисправности.

Управление КДУ с реверсивным приводом через блок БУОК-1 с помощью модуля Z-023

В данном случае реверсивный привод удерживается принудительно в начальном положении путем подачи напряжения питания привода на контакты 8 и 9.  При активации привода напряжение питания на контактах 8 и 9 пропадает и подается на контакты 7 и 8.

Управление КДУ через блок БУОК-4 с помощью модуля Z-026

В отличии от блока БУОК-1, блок БУОК-4 имеет 3 цепи обратной связи для контроля состояния приводов. Активация блока БУОК-4 происходит путем подачи напряжения 24В на контакты 1-2. При активации клапана блок БУОК-4 передает сигнал о активации на модуль Z-026 путем замыкания контактов 10-11 у реле KV-6. В случае неисправности клапана или неисправности питания блок БУОК-4 передает сигнал по цепи обратной связи на модуль Z-026. Помимо этого, управлять модулем Z-026 можно в ручном режиме. Для этого на станции пожарной сигнализации Z-101 имеются соответствующие кнопки.

Управление ОЗК (КВП-НО, КОЗК-1, КОЗК-2, КОЗП-1, КОЗП-2 и другие)

Как и управление КДУ, управление ОЗК может осуществляться напрямую или через специальные устройства для управления. Рассмотрим несколько вариантов.

Управление электромеханическим приводом ОЗК с напряжением питания 24В с помощью модуля Z-023

Используемый привод активируется подачей напряжения, для чего используются клеммы К1-К2 модуля Z-023. Цепь обратной связи X1-X2 модуля Z-023 подключается к контактам 2-3 привода с оконечным резистором номиналом 200 кОм. Для контроля цепи питания привода используется оконечный резистор 910 Ом. При поступлении сигнала «Пожар» на клеммы К1-К2 подается напряжение 24В для запуска привода, как только заслонка переместилась из начального в конечное положение, цепь обратной связи замыкается. В случае, если питание на привод поступило, но не замкнулась цепь обратной связи, то на станцию пожарной сигнализации поступает сигнал о неисправности с указанием адреса модуля, номером станции и номером шлейфа.

Управление электромеханическим приводом ОЗК через блок БУОК-1 с помощью модуля Z-023

Блок БУОК-1 может управлять приводом с напряжением питания как 24В, так и 220В в зависимости от модификации привода. Управляющий сигнал от модуля Z-023 поступает на контакты 1 и 2 блока БУОК-1. При активации привода цепи обратной связи БУОК-1 контакты  11-12 цепи обратной связи БУОК-1  замыкаются, и на модуль Z-023 поступает сигнал о том, что привод сработал. В противном случае на станцию пожарной сигнализации придет сигнал о неисправности.

Управление электромагнитным приводом ОЗК через блок БУОК-1 с помощью модуля Z-023

Блок БУОК-1 может управлять приводом с напряжением питания как 24В, так и 220В в зависимости от модификации привода. Управляющий сигнал от модуля Z-023 поступает на контакты 1 и 2 блока БУОК-1. При активации привода цепи обратной связи БУОК-1 контакты  4-5 цепи обратной связи БУОК-1  замыкаются, и на модуль Z-023 поступает сигнал о том, что привод сработал. В противном случае на станцию пожарной сигнализации придет сигнал о неисправности.

Управление реверсивным приводом ОЗК через блок БУОК-1 с помощью модуля Z-023

В данном случае реверсивный привод удерживается принудительно в начальном положении путем подачи напряжения питания привода на контакты 7 и 8.  При активации привода напряжение питания на контактах 7 и 8 пропадает и подается на контакты 8 и 9.

Управление ОЗК через блок БУОК-4 с помощью модуля Z-026



Схема управления ОЗК через блок БУОК-4 с помощью модуля Z-026 аналогична схеме управления КДУ через блок БУОК-4. Возможны также и другие способы управления оборудованием ОЗК и КДУ в зависимости от оборудования и его подключения. P.S. Задавайте нам к комментариях вопросы по конкретному оборудованию, мы предложим схемы управления им!

Клапан дымоудаления (дымовой клапан): типы и их назначение

При проектировании, возведении, эксплуатации всех видов, типов современных зданий, особые требования нормативных документов, правил пожарной безопасности предъявляются к правильной, безопасной и как можно более быстрой, организации и проведению эвакуации людей при пожаре.

Для этого используются все доступные как в организационном, так и в техническом плане элементы активной огнезащиты – от установок пожарной сигнализации, совмещенных с системами оповещения, управлением людскими потоками через основные пути и выходы до систем защиты от дыма, включающих установки дымоудаления, принудительного подпора свежего воздуха.

Объяснимо это тем, что недостаточно быстро обнаружить очаг возникшего пожара, вовремя предупредить об этом посетителей, покупателей или зрителей, но и необходимо создать им все условия для безопасного покидания зданий.

Ни для кого не секрет, что главным препятствием на этом пути чаще всего будет не бушующее пламя или наглухо закрытые двери, захламленные коридоры; а плотный, смертельно опасный для дыхания дым. Клапаны дымоудаления и предназначены для борьбы с ним.

Требования

Так как эти технические устройства, относятся к специальному вентиляционному оборудованию, то одним из основных нормативных документов, устанавливающих требования к ним, является СП 60.13330 (актуализированная редакция СНиП 41-01-2003) о вентиляционных системах. В него в 2017 году вносились дополнительные требования к системам защиты от дыма.

 Кроме того, довольно много требований организационной, технической направленности к таким устройствам, их составу, устройству, размещению и последующей эксплуатации изложено в следующей правовой и технической литературе:

Примечание: целевого ГОСТ, регламентирующего проектирование, устройство и состав клапана для удаления дыма из защищаемых помещений, как и для противопожарных клапанов, разновидностью которых они являются, пока нет (на момент написания статьи).

Назначение и принцип работы

Противодымным клапаном называется техническое устройство с нормируемым пределом стойкости к огню, аналогично противопожарным дверям, окнам, люкам; обеспечивающее прием летучих, разогретых до высокой температуры продуктов процесса горения, их направление в огнестойкие каналы, шахты, короба аварийной противодымной вентиляции.

Такое назначение сделало его незаменимым устройством для подобных систем аварийного назначения, созданных для защиты людей как в современных высотных зданиях, сооружениях большого строительного объема, так для прочих «рядовых» объектов общественного, производственного назначения со значительным количеством посетителей, работников, находящихся в них течении смены, дня или суток.

Клапаны дымоудаления – это неотъемлемая часть приточно-вытяжных систем, установок дымоудаления, принудительного подпора чистого воздуха, при этом:

  1. В защищаемых помещениях, на основных эвакуационных путях и выходах – коридорах, переходах, лестничных клетках, вестибюлях и фойе их заслонки находятся в закрытом положении, открываясь по командному импульсу от установок пожарной сигнализации, стационарных систем пожаротушения; чтобы обеспечить быстрый эффективный отвод летучих продуктов горения из задымленных пожарных отсеков, секций, помещений.
  2. Клапаны системы принудительного подпора воздуха незадымляемых лестниц, лифтовых шахт, включая пожарные лифты, открываются, обеспечивая необходимый нормативный или расчетный приток в них свежего воздуха.
  3. Клапаны в остальных помещениях остаются находиться в закрытом состоянии, чтобы ограничить процесс попадания в них, распространения газообразных токсичных продуктов горения.

Противопожарные клапаны двойного назначения/действия могут работать как дымоудаляющие, так и огнезадерживающие технические устройства, находясь в дежурном открытом положении.

При обнаружении возникновения очага тления, возгорания датчиками дыма, газовыми пожарными извещателями, поступления командного сигнала от приборов контроля и управления противопожарной автоматики, они немедленно плотно закрываются, что препятствует распространению газообразных продуктов, открытого пламени по вентиляционным воздуховодам в смежные, вышерасположенные помещения.

Их открывают по окончании тушения очага пожара, для полного удаления токсичных дымовых продуктов, взвешенных в воздухе защищаемых помещений огнетушащих веществ после применения порошковых, аэрозольных, газовых установок пожаротушения, т. е. работают уже как клапаны удаления дыма.

Устройство

Техническое устройство такого изделия несложно, т.к. имеет в своем составе лишь три основных элемента:

  • Корпус круглого или прямоугольного/квадратного сечения, выполненный из оцинкованного металлического листа или нержавеющей стали. Устанавливается в проемах строительных конструкций – перекрытий, стен, перегородок, в т.ч. противопожарных, крепясь к ним с одной или с двух сторон.
  • Подвижная заслонка, которых может быть от одной до нескольких, соединенных в одну работающую конструкцию, плотно перекрывающую все внутреннее сечение корпуса изделия.
  • Привода – механизма различного вида, принципа, способа действия, приводящего заслонку в открытое положение, т.к. большинство изделий, предназначенных для установки на защищаемых объектах, изготавливаются в так называемом нормально закрытом исполнении.

Схема работы и обозначение

Схема работы клапана удаления дыма такова: после поступления сигнала от приемно-контрольного прибора, аппаратуры управления/контроля водяных, пенных или иных, например, комбинированных установок/систем пожаротушения, заслонка открывается и дымовые газы как естественным путем, так и под действием включенного вентилятора аварийной системы дымоудаления начинают по вертикальным шахтам выбрасываться из помещений здания.

Типы и размеры

Тип таких технических устройств определяется способом установки/монтажа на воздуховодах, в огнестойких коробах, шахтах систем дымоудаления:

  • Стеновые/настенные или внешние. Такое изделие имеет один присоединительный фланец для установки в монтажном проеме в стене, перегородке, подвесном потолке или воздуховоде системы экстракции дыма из защищаемого помещения, а привод находится внутри его корпуса.
  • Канальные или шахтные. У такого типа дымоприемных устройств всегда в наличии по фланцу с каждой стороны изделия. Их устанавливают в шахтах или легко соединяют ими короба воздуховодов дымоудаления. Они могут управляться как внутренним, так и внешним приводом.

Классифицируют также три разных типа клапанов дымоудаления в зависимости от принципа срабатывания в составе проектируемой, монтируемой системы:

  • Нормально закрытые. Подавляющее большинство изделий, производимых российскими компаниями, относится к этому типу. Монтируются на воздуховодах общеобменной вентиляции притока/удаления воздуха, что и определяет их повышенную востребованность для включения в проектные решения, при монтаже, капитальном ремонте таких систем.
  • Нормально открытые. Применяются только в составе систем дымоудаления противодымной защиты, что, конечно, делает их менее необходимыми.
  • Двойного действия, являющиеся универсальными устройствами для всех вентиляционных систем.

Устройства дымоудаления могут иметь несколько типов/модификаций по исполнению, которое бывает:

  • Общепромышленным. Для общеобменной, противодымной вентиляции объектов с нормальными условиями.
  • Стойким к коррозии. Для монтажа в вентиляционных системах, обслуживающих помещения с высокой влажностью, химически агрессивной воздушной средой.
  • Взрывозащищенным, предназначенным для установки в производственных, складских зданиях, технологических сооружениях промышленных предприятий высокой категории по взрывопожарной опасности.

Существует также различие типов дымовых клапанов по пределу стойкости к огню, аналогичные для многих других устройств, устанавливаемых в строительных проемах противопожарных преград. Так, если изделие имеет маркировку E 60/I 30, то потеря плотности/целостности наступит не меньше, чем через час; а теплоизолирующих свойств – через полчаса.

Клапаны дымоудаления сертифицированы, а это обязательное условия для всей продукции, производимой, реализуемой в нашей стране, на предел стойкости к огню на 1; 1, 5 и 2 часа, имея обозначение EI 60/90/120 соответственно.

Размер клапанов дымоудаления различен – от квадратного сечения 100х100 мм, до прямоугольного 500х900 мм. Выбор размера не случаен и прямо зависит результатов расчета дымоудаления из помещений защищаемого здания, проводимого специалистами проектных организаций исходя из площади, конфигурации помещений, вытяжного объема дымовых газов и приточного свежего воздуха.

Приводы

Приводэто механизм для быстрого приведения заслонки в требуемое положение: открытое у дымового, закрытое – у противопожарного клапана. По устройству, назначению, принципу работы их подразделяют на следующие виды:

  • Электромеханический. Пуск привода может быть выполнен как дистанционно с пульта управления/диспетчерской, командным сигналом противопожарной автоматики, так и ручным выключателем, размещенным вблизи клапана. Открытие заслонки происходит под усилием освобождаемой возвратной пружины, а закрытие с помощью электродвигателя привода.
  • Электромагнитный. Он также оснащен возвратной пружиной на приводе, освобождающейся с помощью электрического магнита, после команды дистанционно или от прибора автоматики, а также ручным способом – движением специального рычага пуска, расположенного возле устройства. Особенностью этого вида привода клапанов является то, что закрыть можно только вручную, все тем же пусковым рычагом.
  • Реверсивный. Он является универсальным приводом, имея в своем «арсенале» все преимущества других видов; но закрывается он автоматически, благодаря электромотору.

Скорость срабатывания/инерционность различных клапанов зависит прежде всего от вида привода, качества изготовления, точности сборки, правильности монтажа в составе вентиляции здания, и находится в интервале от 5 до 150 с. Этого вполне достаточно для начала функционирования систем по обеспечению безопасности людей в самом начале развития очага пожара.

Схема подключения

Как техническая, так принципиальная электрическая схема подключения противодымных устройств аналогична с проектными, монтажными работами с противопожарными клапанами.

Условное графическое обозначение устройства для удаления дыма из помещений принято согласно табл. 1.6. стандарта СТО НП АВОК 1.05-2006 для всех проектных решений по системам вентиляции; где клапану дымоудаления присвоен код обозначения – 1.6.06, а огнезадерживающему клапану – 1.6.07.

Обозначение клапана дымоудаления на планах и разрезах

Обозначение клапана дымоудаления на схемах

Правила монтажа, установки, размещения

Монтаж (установка) не только дымоприемных устройств, но и всей системы как общеобменной, так аварийной противодымной вентиляции ведется по четкому плану в несколько этапов, определенных проектными решениями:

  • В ходе строительства здания от подвалов и выше будущей кровли здания возводятся вертикальные вентиляционные шахты, обладающие значительной огнестойкостью, т.к., как правило, основным материалом является кирпич.
  • Через помещения прокладываются горизонтальные линии воздуховодов, короба которых выполняются из оцинкованной стали. Транзитные участки подвергаются пассивной огнезащите, места прохождения через противопожарные преграды заделываются огнезащитной штукатуркой, огнестойкой пеной, базальтовым материалом.
  • В вентиляционных камерах устанавливается оборудование общеобменной вентиляции, на крыше, в технических этажах монтируются вытяжные вентиляторы дымоудаления.
  • Согласно схеме размещения, спецификациям проектной документации правильно и аккуратно монтируются огнезадерживающие устройства и клапаны дымоудаления, причем устанавливаются они как вертикально, горизонтально, так и наклонно для нормальной работы вентиляционных систем; максимального доступа к ним во время монтажных работ, последующего технического обслуживания.
  • Бережная установка таких устройств необходима из-за того, что даже небольшая деформация корпуса может привести к неисправностям в работе заслонки, минимум к потере плотности устройства в целом.

Последней стадией является установка контрольно-управляющей аппаратуры, такой как блоки управления противопожарными клапанами, ее подключение, наладка, блокировка с автоматикой сигнализации, пожаротушения; испытания, сдача в эксплуатацию

Какой выбрать

Производители оборудования для монтажа вентиляционных систем стали активно конструировать, изготавливать клапана дымоудаления после 2009 года, когда в нормативных документах были значительно ужесточены требования к противодымной защите зданий для обеспечения безопасного нахождения, эвакуации людей.

Сегодня на рынке присутствует вполне достаточное количество сертифицированной продукции как отечественных, так и зарубежных компаний.

Нисколько не пытаясь навязать личное мнение читателям, но выбирать клапаны дымоудаления лучше всего после проведения консультаций со специалистами проектных организаций или пожарной охраны, т.к. на правильное решение влияет довольно много разноплановых факторов:

  1. Высота, площади этажей, строительный объем здания или сооружения.
  2. Материал, из которых они возведены.
  3. Конфигурация, отделка помещений, которые предстоит защищать.
  4. Расположение окон, дверей в них.
  5. Техническое состояние системы вентиляции, эксплуатируемой на текущий момент.

Все эти моменты в той или иной степени оказывают влияние на скорость распространения дыма в случае возникновения очага возгорания в любом из помещений; и только после расчета дымоудаления, направленного на максимальное ограничение распространения летучих продуктов горения, можно будет получить квалифицированное заключение о том, какое именно оборудование необходимо.

То же относится и к монтажу клапанов дымоудаления, проводить который имеют право только работники специализированного предприятия, организации, имеющей лицензию.
