Управление яркостью светодиодной ленты: Как диммировать светодиодную ленту так, чтобы потребляемая мощность менялась в зависимости от яркости?

Содержание

Простейший регулятор яркости светодиодов | Сделай сам своими руками

Простейшая схема регулятора яркости светодиодов, представленная в этой статье, с успехом может быть применена в тюнинге автомобилей, ну и просто для повышения комфорта в машине в ночное время, например для освещения панели приборов, бардачков и так далее. Чтобы собрать это изделие, не нужно технических знаний, достаточно быть просто внимательным и аккуратным.

Напряжение 12 вольт считается полностью безопасным для людей. Если в работе использовать светодиодную ленту, то можно считать, что и от пожара вы не пострадаете, так как лента практически не греется и не может загореться от перегрева. Но аккуратность в работе нужна, что бы ни допустить короткого замыкания в смонтированном устройстве и как следствие пожара, а значит сохранить своё имущество.

Транзистор Т1, в зависимости от марки, может регулировать яркость светодиодов общей мощностью до 100 ватт, при условии, что он будет установлен на радиатор охлаждения соответствующей площади.

Работу транзистора Т1 можно сравнить с работой обыкновенного краника для воды, а потенциометра R1 – с его рукояткой. Чем больше откручиваешь – тем больше течёт воды. Так и здесь. Чем больше откручиваешь потенциометр – тем больше течёт ток. Закручиваешь – меньше течёт и меньше светят светодиоды.

Схема регулятора

Для этой схемы нам понадобятся не многочисленные детали.

Транзистор Т1. Можно применить КТ819 с любой буквой. КТ729. 2N5490. 2N6129. 2N6288. 2SD1761. BD293. BD663. BD705. BD709. BD953. Эти транзисторы нужно выбирать в зависимости от того, какую мощность светодиодов вы планируете регулировать. В зависимости от мощности транзистора находится и его цена.

Потенциометр R1 может быть любого типа сопротивлением от трёх до двадцати килом. Потенциометр сопротивлением три килоома лишь немного снизит яркость светодиодов. Десять килоом — убавит почти до нуля. Двадцать – будет регулировать со средины шкалы. Выбирайте, что вам подходит больше.

Если вы будете использовать светодиодную ленту, то вам не придётся заморачиваться с расчётом гасящего сопротивления (на схеме R2 и R3) по формулам, потому что эти сопротивления уже вмонтированы в ленту при изготовлении и всё, что нужно, это подключить её к напряжению 12 вольт. Только нужно купить ленту именно на напряжение 12 вольт. Если подключаете ленту, то сопротивления R2 и R3 исключить.

Выпускают так же светодиодные сборки, рассчитанные на питание 12 вольт, и светодиодные лампочки для автомобилей. Во всех этих устройствах при изготовлении встраивают гасящие резисторы или драйверы питания и их напрямую подключают к бортовой сети машины. Если вы в электронике делаете только первые шаги, то лучше воспользоваться именно такими устройствами.

Итак, с компонентами схемы мы определились, пора приступать к сборке.

Прикручиваем на болтик транзистор к радиатору охлаждения через теплопроводящую изолирующую прокладку (чтобы не было электрического контакта радиатора с бортовой сетью автомобиля, во избежание короткого замыкания).

Нарезаем провод на куски нужной длинны.

Зачищаем от изоляции и лудим оловом.

Зачищаем контакты светодиодной ленты.

Припаиваем провода к ленте.

Защищаем оголённые контакты при помощи клеевого пистолета.

Припаиваем провода к транзистору и изолируем из термоусадочным кембриком.

Припаиваем провода к потенциометру и изолируем их термоусадочным кембриком.

Собираем схему с применением контактной колодки.

Подключаем к аккумулятору и опробуем в работе на разных режимах.

Всё работает хорошо.

Смотрите видео работы регулятора

Управление яркостью светодиодной ленты с помощью ATtiny13. | Электроника и жизнь

Здравствуйте, уважаемые читатели! В одной из прошлых статей мы говорили о том, что такое ШИМ-сигнал, для чего он нужен и как с ним работать на Ардуино и микроконтроллерах семейства ATtiny.

Управление яркостью светодиодной ленты с помощью ATtiny13

Управление яркостью светодиодной ленты с помощью ATtiny13

В этом статье мы перейдем к практическому применению данной информации и будем управлять яркостью и плавным включением светодиодной ленты с помощью транзистора IRF3205. Подобный тип транзисторов, управляющий включением нагрузки, еще называют мосфетом.

Мосфет IRF3205

Мосфет IRF3205

Принцип работы транзистора.

Кратко о принципах работы транзистора. У него 3 ножки. Если на крайнюю левую ножку, называемую затвор, подать управляющее напряжение, в нашем случае это 5 вольт, то транзистор пропустит ток от третьей ножки, которая называется исток, ко второй ножке, которая именуется сток. При снятии управляющего напряжения, транзистор закроется, и ток от третей ко второй ножке перестанет течь.

Схема мосфета IRF3205

Схема мосфета IRF3205

В характеристиках транзистора всегда указывается, при каком напряжении транзистор сработает (так называемое, отпирающее напряжение), на какое напряжение рассчитан транзистор и какой максимальный ток может через себя пропустить.

Например данный транзистор IRF3205 рассчитан на максимальное напряжение 55 В и максимальный ток 110 А. Срабатывает он при напряжении от 4В. Т.е. 5 В Ардуино ему гарантированно хватит для срабатывания. Т.к. речь в этом видео пойдет об управлении светодиодной лентой на 12 вольт, этих характеристик нам вполне хватит. Работает транзистор только в схемах с постоянным током.

Характеристики мосфета IRF3205

Характеристики мосфета IRF3205

Для подключения приборов и освещения, работающих от переменного тока в сети 220 вольт уже нужен будет симистор. О нем мы поговорим в следующем видео и как обычно разберем его подключение на примерах.

Подключение транзистора IRF3205 к Arduino UNO

Для начала соберем схему подключения транзистора IRF3205 на макетной плате. И будем управлять транзистором с помощью Arduino UNO.

Первую ножку транзистора соединяем с 11 пином Ардуино. Вообще, это может быть любой пин, поддерживающий работу с ШИМ-сигналом. Вторую и третью ножку соединим с минусом светодиодной ленты и с минусом макетной платы соответственно.

К плюсу и минусу макетной платы подключим источник питания напряжением 12 В. И плюс этого источника соединим с плюсом светодиодной ленты.

Я использую для примера небольшой отрезок светодиодной ленты. Здесь, даже при максимальной ее яркости ток не более 200 мА, так что макетная плата вполне годится, ничего у нас не расплавится. При больших токах, конечно, нужно соединять элементы нашей схемы проводами напрямую, без всяких макеток.

Для защиты пина Ардуино добавим резистор номиналом 100 Ом. А так же добавим подтягивающий резистор на 10 кОм между первой и третьей ножкой транзистора, который не позволит ему сработать в отсутствие управляющего сигнала микроконтроллера. хема подключения мосфета IRF3205 к Arduino UNO для управления яркостью светодиодной ленты.

В Arduino IDE пишем небольшой скетч, в котором мы будем плавно зажигать светодиодную ленту, а через секунду плавно снижать ее яркость.

Скетч для управления яркостью светодиодной ленты с помощью Arduino UNO

Скетч для управления яркостью светодиодной ленты с помощью Arduino UNO

Загружаем скетч в Ардуино и видим, что лента плавно загорается в течение 5 секунд, а затем плавно гаснет.

Плавное включение и отключение светодиодной ленты

Плавное включение и отключение светодиодной ленты

Подключение транзистора IRF3205 к ATtiny13.

Теперь попробуем управлять мосфетом IRF3205 с помощью ATtiny13. Возвращаемся к нашему скетчу и меняем 11 пин, который у нас был задействован при работе с Arduino UNO на нулевой, что соответствует 5 ножке ATtiny.

Скетч для управления яркостью светодиодной ленты с помощью ATtiny13/25/45/85

Скетч для управления яркостью светодиодной ленты с помощью ATtiny13/25/45/85

Переводим Arduino UNO в режим программатора. Подробно о том, как прошивать ATtiny через Arduino UNO я рассказывал в статье ATtiny13 и ATtiny85. Обзор и программирование с помощью Arduino.

Далее соединяем 5 пин ATtiny13 с первой ножкой мосфета, а 4 пин ATtiny13с общей землей.

Лента начинает плавно увеличивать свою яркость и плавно гаснуть.

Управление яркостью светодиодной ленты с помощью ATtiny13

Управление яркостью светодиодной ленты с помощью ATtiny13

Включение светодиодной ленты с помощью датчика движения.

Далее сделаем так, чтобы светодиодная лента включалась, при выявлении движения в комнате.

Возьмем очень распространенный инфракрасный датчик движения HC-SR501, подробно о котором я рассказывал в статье Инфракрасный датчик движения HC-SR501. Принцип работы. Подключение к Ардуино.

Подключим датчик согласно схеме. Сигнальный разъем датчика HC-SR501 соединим с 6 пином ATtiny13. хема подключения мосфета IRF3205 к ATtiny13 и датчику движения HC-SR501.

Видоизменим скетч и сделаем так, чтобы освещение плавно включалось при появлении логической единицы на 6 пину ATtiny, т.е. при срабатывании датчика. А при пропадании сигнала, будем плавно отключать светодиодную ленту.

Скетч для управления светодиодной лентой с помощью датчика движения и ATtiny13

Скетч для управления светодиодной лентой с помощью датчика движения и ATtiny13

Загружаем скетч в ATtiny13.

В самом начале, лента может включаться самопроизвольно, т.к. датчик движения примерно в течение 30 секунд проводит первоначальную калибровку.

Далее, проводим мимо датчика рукой и лента плавно загорается.

Управление светодиодной лентой с помощью датчика движения HC-SR501 и ATtiny13

Управление светодиодной лентой с помощью датчика движения HC-SR501 и ATtiny13

Пока в поле видимости датчика происходит движение, лента будет гореть. Как только движение прекращается, лента в течение 5 секунд гаснет.

В следующей статье поговорим об управлении приборами, работающими от сетевого напряжения 220 вольт с помощью симистора и микроконтроллеров ATtiny13 и ATtiny85.

Ниже размещено видео, по материалам данной статьи.

_________________________________________________________

Спасибо, что дочитали до конца! Если статья понравилась, нажмите, пожалуйста, соответствующую кнопку. Если интересна тематика электроники и различных электронных самоделок, подписывайтесь на канал. До встречи в новых статьях!

Другие публикации по теме:

Управление светодиодными лентами в квартире и доме: виды и способы.

Многие покупатели, посещающие интернет-магазин «Ледрус», имеют весьма смутное представление о возможности управления светодиодными лентами. Мы постараемся восполнить этот пробел и расскажем о видах и способах управления, а также о том, как можно управлять одноцветными и многоцветными (RGB) лед-лентами. Вы сможете убедиться, что использование различных управляющих устройств позволяет сделать домашнее светодиодное освещение более индивидуальным и комфортным.

Зачем нужно управлять светодиодной лентой?

Обычные пользователи традиционно воспринимают светодиодные ленты как некое оригинальное средство для организации освещения потолка, карнизов для штор или стенных ниш. Способ реализации выглядит простым и понятным. Нужно купить рулон LED-ленты белого или желтого свечения, блок питания, выключатель, а затем установить и подключить все эти устройства. Да, самая простая схема обустройства светодиодной подсветки выглядит именно так. Но возможности освещения лед-лентами гораздо шире, и они давно переросли традиционные рамки. Согласитесь, что очень удобно управлять яркостью светодиодов, изменяя ее от едва заметной до максимальной. А ведь подобная функция легко реализуема при минимальных затратах. Видимо не все знают о существовании многоцветных RGB-лент, которые по одному нажатию с пульта изменяют свой цвет и интенсивность светового потока.

Представьте себе потенциал таких лент для светового дизайна Вашей квартиры или дома. Утром можно выбрать бодрящий белый цвет, днем поменять его на спокойный зеленый, а вечером отдать предпочтение расслабляющему оттенку морской волны.

Виды управления светодиодной лентой

Итак, управление светодиодными лентами позволяет легко и просто менять яркость и цветовую палитру в соответствии с временем суток и собственным настроением. Познакомимся с основными видами LED-управления, которые используют производители светотехнической продукции.

Диммеры

Если Вы захотите регулировать яркость свечения лед-ленты с белым или любым другим одноцветным свечением, то вам понадобится диммер. Это устройство плавно меняет интенсивность светового потока в широких пределах, отключает и включает источник освещения.


Диммер выбирается по мощности, которая должна соответствовать мощности подключенной нагрузки. Физически прибор включается в электрическую цепь между блоком питания и лед-лентой.


Схемное решение светорегулятора реализовано на цифровых микросхемах и технологии ШИМ (широтно-импульсной модуляции). ШИМ является оптимальным вариантом для регулировки тока, подаваемого на светодиодную ленту. Импульсный способ изменения тока на определенной частоте исключает эффект мерцания, характерный для дешевых светорегуляторов.

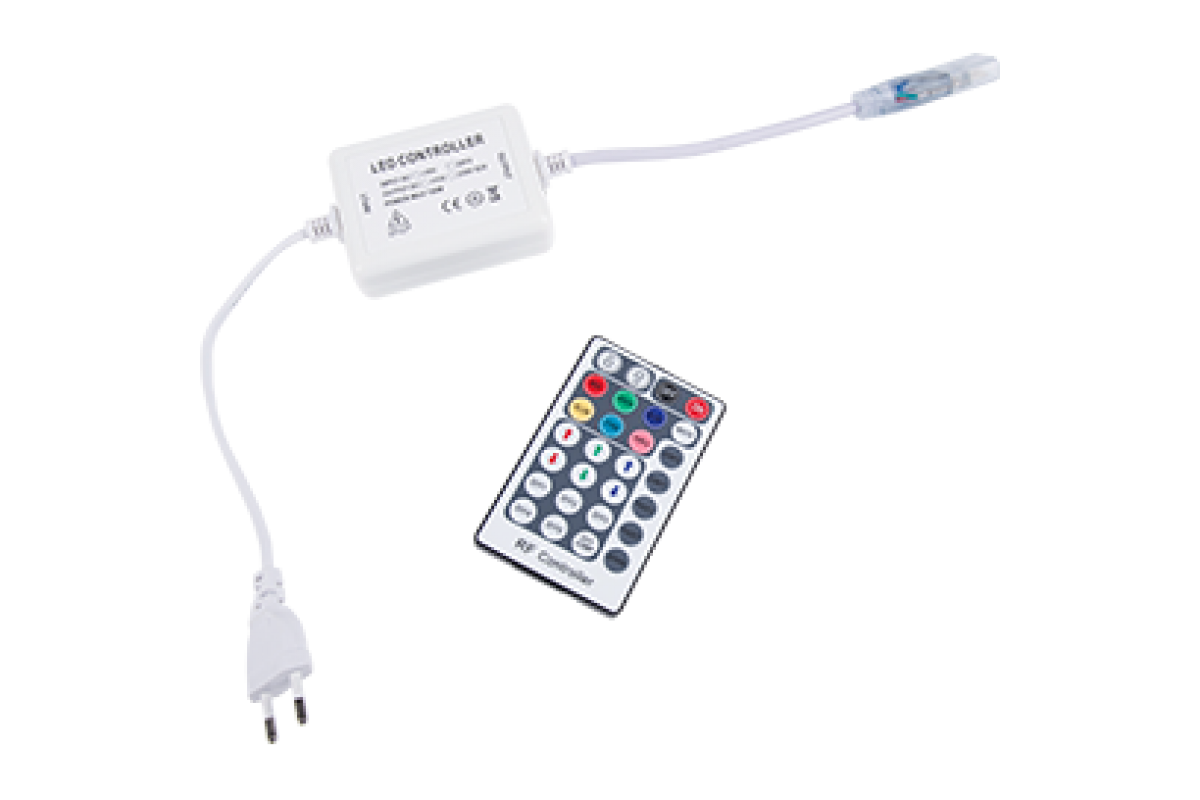

Контроллеры

Контроллеры служат для управления RGB-лентой, выполненной на многокристальных светодиодах с различным количеством и сочетанием кристаллов. При помощи RGB-контроллера можно выбрать любой необходимый цвет или микшировать цветовые комбинации, получая тысячи разнообразных оттенков.


И это еще не все. Контроллер также выполняет функцию регулирования яркости, скорости и плавности смены цветового потока. Можно выбрать одну из встроенных программ по созданию интересных световых спецэффектов.


Принцип работы основан на ШИМ-технологии, состоящей в подаче к нагрузке управляющих сигналов, представляющих собой импульсную последовательность заданной частоты.

Способы управления светодиодной лентой

Теперь разберемся со способами управления LED-лентами посредством диммеров и RGB-контроллеров. Это хорошо всем знакомые пульты дистанционного управления: радиочастотные и инфракрасные, панели управления: беспроводные настенные\встраиваемые, проводные (устанавливаемые в разрыв электроцепи между блоком питания и лентой).

Пульты и панели управления

Команды, подаваемые с пульта/панели, принимаются диммером или контроллером, обрабатываются электроникой и исполняются в виде изменений параметров светового потока. Все просто и удобно. Вооружившись пультом, можно управлять LED-освещением, не сходя с любимого дивана и не отрываясь от просмотра футбольного матча или сериала.



Для одной зоны освещения, например потолка, достаточно комплекта из диммера/контроллера и пульта, продаваемых в одном наборе.


При необходимости организации многозонального управления контроллерами/диммерами с одного пульта/панели, все приборы покупаются отдельно. Типовой пример: нужно управлять 3 областями подсветки. Решение: покупаем трехзональный пульт плюс 3 контроллера. Итог: управляем каждой зоной по отдельности.

Управление светодиодной лентой со смартфона по Wi-Fi

Наши смартфоны стали поистине универсальным средством управления всевозможными бытовыми приборами и системами. Теперь возможно управлять и LED-лентами в одноцветном и многоцветном исполнении.


Требуется лишь приобрести контроллер, поддерживающий WiFi-управление. Команды с Вашего смартфона могут передаваться по Wi-Fi протоколу непосредственно на RGB-контроллер или на сетевой роутер с последующей ретрансляцией сигнала. Понадобится и программное обеспечение, которое можно скачать на PlayMarket.

Какое дополнительное оборудование понадобится для управления светодиодной лентой

Дополнительно Вам могут понадобиться усилители сигналов диммера/контроллера RGB.


Эти устройства необходимы, когда мощность нагрузки превышает мощность прибора управления. В этом случае часть нагрузки принимает на себя усилитель. Схемы подключения показаны на рисунке:



Консультация специалиста «Ледрус» поможет разобраться с актуальностью использования усилителей в Вашем проекте и правильно рассчитать их количество.

Диммирование источников питания фирмы MEAN WELL

Диммирование (от англ. dimming — затемнение

) — это процесс управления яркостью освещения.

Управлять яркостью свечения светодиодного светильника можно несколькими способами:


1. Изменяя значение тока, протекающего через светодиоды.
2. С помощью симисторного регулятора мощности (TRIAC диммера).
3. При помощи ШИМ-модуляции выходного напряжения источника питания.


Первый способ регулировки яркости светильника применяется достаточно широко, потому что является наиболее оптимальным с точки зрения удобства применения.

Второй способ управления яркостью применяется в основном для бытовых нужд ввиду низкой стоимости, большого распространения симисторных регуляторов мощности и удобства интеграции в существующие системы освещения.

Третий способ применяется для диммирования светодиодных лент и линеек.

Для иллюстрации диммирования по первому способу рассмотрим диммируемый источник питания ELG-150-C700B:

Управление 0-10VDC (первый график): Выходной ток регулируется при помощи внешнего управляющего напряжения, которое подается на управляющие выводы DIM+ и DIM- источника питания.
Регулировочная характеристика приведена на графике. По оси ординат отложены значения выходного тока в процентах от номинального значения, а по оси абсцисс — значения управляющего напряжения.
Подача максимального управляющего напряжения 10 В обеспечивает 100% значение выходного тока.

Управление ШИМ-управляющим сигналом или внешним резистором (второй и третий графики), применяются гораздо реже, чем управление 0-10VDC.


Для иллюстрации второго способа диммирования рассмотрим применение симисторного диммера.


Ручное управление током светодиодов, и, соответственно, яркостью светодиодного светильника можно осуществить с помощью симисторного регулятора (TRIAC диммера). Удобно интегрировать светодиодные светильники общего освещения или интерьерной подсветки в существующие системы освещения с уже установленными диммерами.
Регулировка тока светодиодов происходит за счет подключения источника питания к сети на определенный промежуток времени в течение каждого полупериода сетевого напряжения.
Источники питания для светодиодов с возможностью работы от симисторного регулятора имеются в линейке продукции фирмы MEAN WELL. Это серия PCD:

Регулируемый источник питания светодиодов включается в сеть через диммер:

Форма напряжения, поступающего на вход источника, зависит от угла открытия симисторного регулятора и отличается от синусоиды в первичной сети.
Наличие переходных процессов в момент подключения источника к сети в каждый полупериод ведут к снижению общего КПД системы и ухудшению электромагнитной совместимости.
К данным проблемам добавляется разброс характеристик диммеров, который может приводить к некорректному декодированию угла отсечки и, как следствие, к нелинейному управлению яркостью и мерцаниям светильника.
Поэтому в спецификациях на источники питания серии PCD фирма MEAN WELL приводит перечень рекомендуемых диммеров.

Основным преимуществом метода ручной регулировки яркости с помощью TRIAC диммера является его простота и невысокая стоимость реализации.

Третий способ: источники питания серии с ШИМ-модулированным напряжением на выходе.


Регулируя параметры импульсной последовательности на выходе источника питания, мы можем регулировать мощность. Это обстоятельство используется для диммирования.
В качестве примера, рассмотрим источники питания серии PWM-200 фирмы MEAN WELL.

Выходное напряжение источника питания представляет собой последовательность импульсов:

Подавая на входы диммирования источника питания внешнее напряжение 0…10 В, ШИМ-сигнал от управляющего устройства или подключив переменный резистор, можно менять ширину импульсов выходного напряжения источника и тем самым регулировать яркость светодиодной нагрузки.
Управление диммированием PWM-200 можно иллюстрировать тремя графиками (для внешнего напряжения 0…10 В, ШИМ-сигнала и переменного резистора соответственно):


Источники питания PWM-200 с суффиксом DA2 можно диммировать при помощи внешней кнопки (PUSH-диммирование). Диммирование в этом случае можно производить вручную:

Диммирование, т.е. управления яркостью свечения, позволяет более экономно расходовать энергоэнергию; создавать необходимые сценарии освещенности в помещении или вне его в зависимости от условий и требований конкретного приложения. Это освещение автодорог, тоннелей, автостоянок, архитектурная, интерьерная подсветка, освещение лестниц и подъездов домов.

Диммер для светодиодной ленты. Принцип работы и подключение

Содержание статьи:

Светодиодные ленты быстро завоевали популярность и прочно входят в нашу жизнь и быт. Они оказались незаменимыми для декоративной или фоновой подсветки интерьеров жилых и офисных помещений. В то же время эти световые приборы обладают уникальными качествами для создания необычных эффектов при создании архитектурного светового дизайна в экстерьере как частных домов, так и административных зданий или промышленных объектов.

Но, в отличие от тех же светодиодных ламп, оснащённых схемой управления и предназначенных для непосредственного включения в электрическую сеть, светодиодные ленты должны включаться через дополнительные адаптеры‑драйверы (блоки питания, диммеры, блоки управления). Подробнее об их характеристиках тут. С одной стороны, это создаёт дополнительную сложность при монтаже, с другой — позволяет значительно разнообразить способы включения, создавая уникальные световые эффекты, а также наладить управление яркостью их свечения, или диммирование.

Особенности управления светодиодными лентами

Полупроводниковый светодиод — прибор специфический. Он обладает значительно нелинейной вольт‑амперной характеристикой (ВАХ). Протекающий через него ток, начиная с некоторого «порогового» значения, растёт очень сильно, вплоть до перегорания самого светодиода, даже при небольшом изменении падения напряжения на нём. Поэтому подключение его напрямую к источнику питания либо не даст никакого эффекта, если ЭДС источника меньше порога «открывания» диода, либо в противном случае вызовет мгновенное перегорание светодиода.

Это заставляет в схемах устройств управления использовать элементы, ограничивающие ток через прибор, так в схемотехнике и называемые «источниками стабильного тока».

В простейшем случае такую функцию может выполнять обычный резистор, а чтобы обеспечить эту стабильность, его сопротивление должно быть достаточно большим. Но при этом и ЭДС источника напряжения должна быть высокой.

Казалось бы, чего проще! Подключаем светодиод через гасящее сопротивление прямо к электрической сети — напряжение высокое, ограничительный резистор потребуется большого значения: всё, как мы хотели! Но у этой схемы есть существенный недостаток. К примеру:

  • Для среднестатистического белого светодиода в рабочем режиме при падении напряжения около 3 V, ток ≈ 20 mA.
  • Сопротивление гасящего резистора — (220 – 3) / 0,02 ≈ 10,85 κΩ.
  • При этом рассеиваемая на нём мощность — 217 × 0,02 ≈ 4,3 Wt.

Как видно из примера, на ограничительном резисторе будет бесполезно теряться электрическая мощность, большая по величине, чем требуется самому светодиоду для его работы.

Для того чтобы компенсировать недостатки такой схемы, светодиодные осветительные приборы должны запитываться от специального низковольтного источника, обеспечивающего им при этом стабильный выходной ток. В осветительных светодиодных лампах стандартов Е27, Е14 и других такая схема встроена в конструкцию их цоколя, подобно тому, как выполнено управление малогабаритными люминесцентными газоразрядными лампами. Притом в зависимости от назначения включается не только драйвер диода, но и схема диммера.

Для светодиодных лент такой источник тока изготавливается в виде отдельного модуля. Он имеет выходное напряжение 12 или 24 V с ограничением выходного тока. Подключаемая к нему лента должна иметь соответствующее входное напряжение, ограничительные резисторы для него установлены конструктивно на самой ленте, обеспечивая оптимальный режим её работы. Выходная мощность блока питания диммера и блока управления должны соответствовать количеству светодиодных модулей ленты.

Соотношение мощности блока к количеству модулей ленты

Лента также должна иметь определённую длину, не превышающую некоторого значения — обычно это 5 м. Если требуется лента меньшей длины, её можно укоротить, но только в указанных для этого точках. Когда же требуется удлинить ленту, то следующий её кусок должен подключаться не к выходу предыдущего, а непосредственно к блоку питания либо к специальному усилителю, даже если для этого придётся проложить дополнительную пару проводов.

После того как обеспечено правильное электропитание этих приборов, перед нами встаёт задача регулировки яркости их свечения. О том, как регулируется яркость диммерами у светодиодных ламп, читайте в этой статье. Сейчас же рассмотрим то, что касается светодиодных лент.

Основные виды диммеров для светодиодных лент

Для решения поставленного вопроса можно опять воспользоваться простейшим способом регулировки: переменным резистором — реостатом или потенциометром. Но здесь снова вступает в игру высокая нелинейность ВАХ светодиода: регулировка, даже при использовании потенциометров с логарифмической характеристикой изменения сопротивления, происходит на очень маленьком участке их шкалы.

К тому же потери мощности такой схемы хотя и не такие значительные, но всё же существенно понижают её энергоэффективность.

Вместо пассивных регуляторов для этой цели были разработаны активные диммерные регулирующие схемы на полупроводниковых приборах:

Управляемые источники тока

Аналоговые регулирующие схемы, которые позволяют поддерживать стабильный выходной ток в необходимом диапазоне регулировки при малом падении напряжения, а следовательно, и при небольших потерях мощности на регулирующем элементе.
Однако эти устройства не лишены и недостатков:

  • При изменении рабочего тока через светодиод в пределах 20~100 mA довольно широко меняется рассеиваемая на нём мощность, а следовательно, и температура прибора.
  • При сильном нагревании светодиода существенно изменяются многие его характеристики, в том числе цветовая температура, что выражается в изменении спектрального состава излучаемого света.
  • Длительная работа при сильном нагреве снижает долговечность прибора и увеличивает риск его отказа.

Импульсные регуляторы яркости свечения

Большинства этих недостатков лишены импульсные регуляторы яркости свечения светодиодов, наиболее часто используемым видом которых являются широтно‑импульсные модуляторы (ШИМ). Причем вследствие очень малой инерционности светодиодов, такие диммеры оказались для них наиболее эффективными.

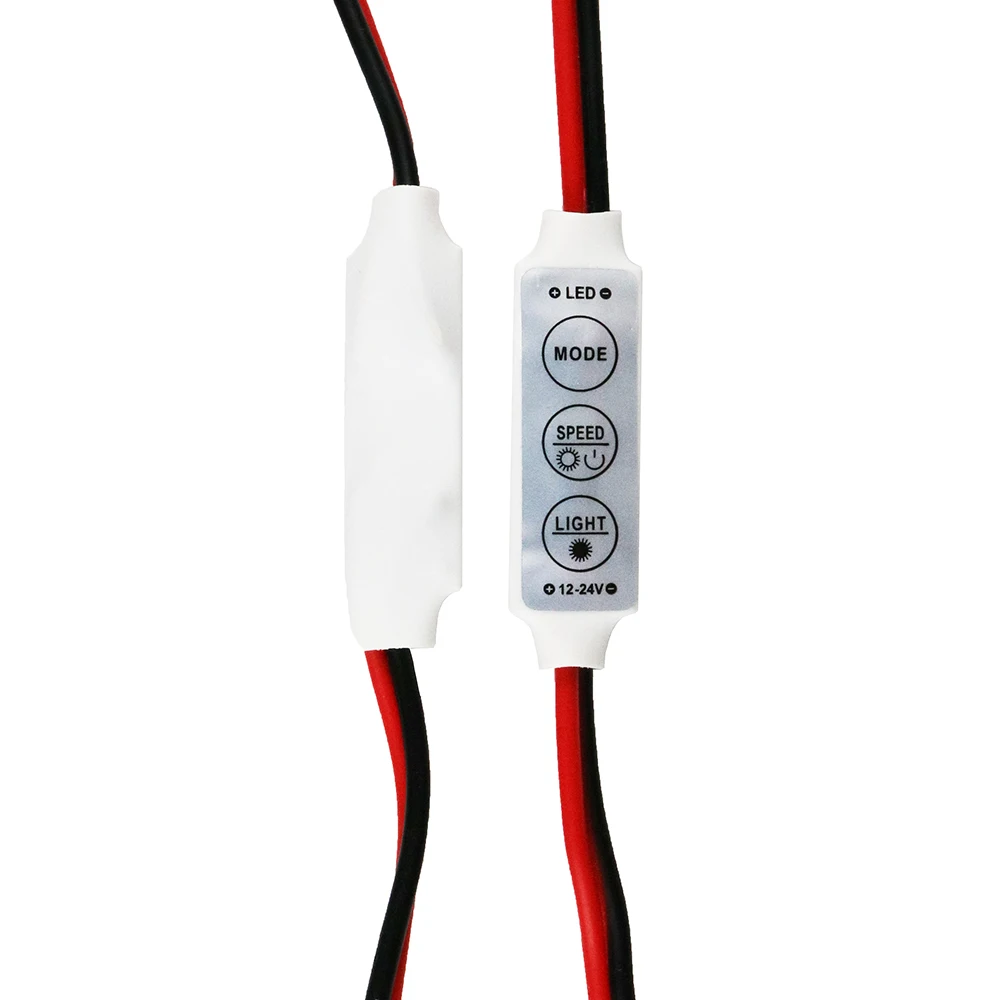

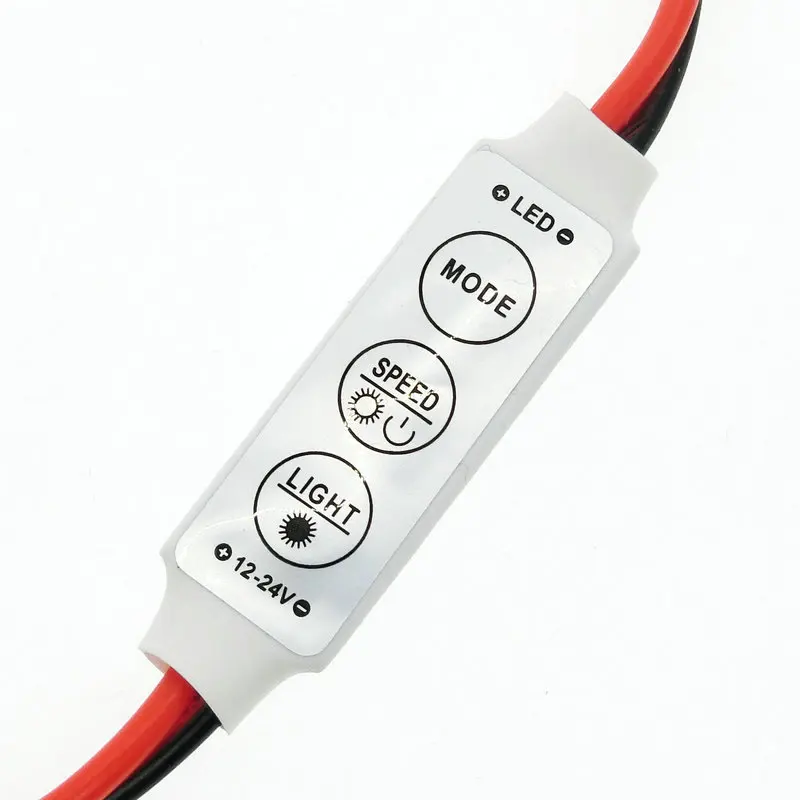

Мини-диммер ШИМ

Суть их действия заключается в изменении длительности рабочей доли периода прямоугольно‑импульсного тока, подаваемого на прибор, относительно нулевого уровня. Эта доля периода, когда в нём действует максимальное напряжение, и называется широтой. Она может изменяться от 0 до 100%, соответственно вызывая изменение действующего значения напряжения на приборе.
Выходной ток при этом остаётся стабильным на уровне наиболее оптимального. Спектральный состав излучения не меняется, рассеиваемая мощность держится в диапазоне номинальных значений. Да и потери мощности на самом диммере при импульсном режиме его работы остаются минимальными.

Кроме того, регуляторы с импульсным методом регулировки наиболее подходят для цифрового и компьютерного управления освещением.

Схема подключения диммера к светодиодной ленте

В конструкции светодиодных лент применяются два типа излучателей‑светодиодов:

  1. RGB — трёхцветные, которые при смешении дают белое свечение. При раздельном включении могут использоваться для создания различных цветовых эффектов.
  2. Люминофорные — используют вторичное излучение специального жёлтого слоя‑люминофора, освещаемого мощным синим светодиодом.

Для их питания должны применяться соответствующие конструкции драйверов и диммеров, сложность схем которых определяется кругом поставленных задач и набором требуемых эффектов.

Для белых монокристалльных лент — одноканальные диммеры, включаемые после блока питания.

Схема подключения одноканального диммера

Для RGB‑лент — трёхканальные контроллеры с раздельным управлением по каждому каналу.

Схема подключения трехканального диммера

Различаются диммеры также и способом регулировки:

  • с помощью потенциометра, встраиваемого в стандартную настенную коробку выключателя;
  • инфракрасным или радиочастотным пультом дистанционного управления;
  • подключением в компьютерную сеть по проводному интерфейсу Ethernet или беспроводному Wi‑Fi либо Bluetooth.

Помимо отдельных модулей диммеров выпускаются также комбинированные устройства, совмещённые в одном корпусе с драйвером.

Преимущества и недостатки

Основным недостатком дешёвых ШИМ‑регуляторов является повышенное мерцание, особенно при маленьких уровнях яркости, когда глаз особенно чувствителен к таким колебаниям. Кроме неприятных ощущений, при длительном влиянии оно может вызывать психофизиологические воздействия в виде головных болей, повышения усталости, ухудшения внимания и остроты зрения.

Для качественного управления светодиодами промышленность сейчас выпускает специализированные микроконтроллеры. Например, микросхема LM3409, позволяет осуществлять управление в двух аналоговых и двух импульсных режимах.

Здесь надо ещё сказать, что хороший диммер должен учитывать не только характерную нелинейность полупроводникового светодиода, но и нелинейную характеристику нашего зрительного восприятия при малых уровнях яркости.

Преимущества светодиодных светильников сегодня очевидны всем. А рост производства и непрерывно снижающиеся цены дают возможность каждому оценить их в действии. Тем более что они перестают быть просто осветительными приборами, а становятся ещё и уникальными элементами декора.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

Регулятор яркости светодиодов


Простейший регулятор яркости светодиодов

Простейшая схема регулятора яркости светодиодов, представленная в этой статье, с успехом может быть применена в тюнинге автомобилей, ну и просто для повышения комфорта в машине в ночное время, например для освещения панели приборов, бардачков и так далее. Чтобы собрать это изделие, не нужно технических знаний, достаточно быть просто внимательным и аккуратным.Напряжение 12 вольт считается полностью безопасным для людей. Если в работе использовать светодиодную ленту, то можно считать, что и от пожара вы не пострадаете, так как лента практически не греется и не может загореться от перегрева. Но аккуратность в работе нужна, что бы ни допустить короткого замыкания в смонтированном устройстве и как следствие пожара, а значит сохранить своё имущество.Транзистор Т1, в зависимости от марки, может регулировать яркость светодиодов общей мощностью до 100 ватт, при условии, что он будет установлен на радиатор охлаждения соответствующей площади.Работу транзистора Т1 можно сравнить с работой обыкновенного краника для воды, а потенциометра R1 – с его рукояткой. Чем больше откручиваешь – тем больше течёт воды. Так и здесь. Чем больше откручиваешь потенциометр – тем больше течёт ток. Закручиваешь – меньше течёт и меньше светят светодиоды.

Схема регулятора

Для этой схемы нам понадобятся не многочисленные детали. Транзистор Т1. Можно применить КТ819 с любой буквой. КТ729. 2N5490. 2N6129. 2N6288. 2SD1761. BD293. BD663. BD705. BD709. BD953. Эти транзисторы нужно выбирать в зависимости от того, какую мощность светодиодов вы планируете регулировать. В зависимости от мощности транзистора находится и его цена.Потенциометр R1 может быть любого типа сопротивлением от трёх до двадцати килом. Потенциометр сопротивлением три килоома лишь немного снизит яркость светодиодов. Десять килоом — убавит почти до нуля. Двадцать – будет регулировать со средины шкалы. Выбирайте, что вам подходит больше.Если вы будете использовать светодиодную ленту, то вам не придётся заморачиваться с расчётом гасящего сопротивления (на схеме R2 и R3) по формулам, потому что эти сопротивления уже вмонтированы в ленту при изготовлении и всё, что нужно, это подключить её к напряжению 12 вольт. Только нужно купить ленту именно на напряжение 12 вольт. Если подключаете ленту, то сопротивления R2 и R3 исключить.Выпускают так же светодиодные сборки, рассчитанные на питание 12 вольт, и светодиодные лампочки для автомобилей. Во всех этих устройствах при изготовлении встраивают гасящие резисторы или драйверы питания и их напрямую подключают к бортовой сети машины. Если вы в электронике делаете только первые шаги, то лучше воспользоваться именно такими устройствами.Итак, с компонентами схемы мы определились, пора приступать к сборке.Прикручиваем на болтик транзистор к радиатору охлаждения через теплопроводящую изолирующую прокладку (чтобы не было электрического контакта радиатора с бортовой сетью автомобиля, во избежание короткого замыкания). Нарезаем провод на куски нужной длинны.Зачищаем от изоляции и лудим оловом.Зачищаем контакты светодиодной ленты.Припаиваем провода к ленте.Защищаем оголённые контакты при помощи клеевого пистолета.Припаиваем провода к транзистору и изолируем из термоусадочным кембриком.Припаиваем провода к потенциометру и изолируем их термоусадочным кембриком.Собираем схему с применением контактной колодки.Подключаем к аккумулятору и опробуем в работе на разных режимах.Всё работает хорошо.

Смотрите видео работы регулятора

sdelaysam-svoimirukami.ru

Схема ШИМ-регулятора яркости светодиодов для сборки своими руками

С микросхемой NE555 (аналог КР1006) знаком каждый радиолюбитель. Её универсальность позволяет конструировать самые разнообразные самоделки: от простого одновибратора импульсов с двумя элементами в обвязке до многокомпонентного модулятора. В данной статье будет рассмотрена схема включения таймера в режиме генератора прямоугольных импульсов с широтно-импульсной регулировкой.

С развитием мощных светодиодов NE555 снова вышла на арену в роли регулятора яркости (диммера), напомнив о своих неоспоримых преимуществах. Устройства на её основе не требуют глубоких знаний электроники, собираются быстро и работают надёжно.

Известно, что управлять яркостью светодиода можно двумя способами: аналоговым и импульсным. Первый способ предполагает изменение амплитудного значения постоянного тока через светодиод. Такой способ имеет один существенный недостаток — низкий КПД. Второй способ подразумевает изменение ширины импульсов (скважности) тока с частотой от 200 Гц до нескольких килогерц. На таких частотах мерцание светодиодов незаметно для человеческого глаза. Схема ШИМ-регулятора с мощным выходным транзистором показана на рисунке. Она способна работать от 4,5 до 18 В, что свидетельствует о возможности управления яркостью как одного мощного светодиода, так и целой светодиодной лентой. Диапазон регулировки яркости колеблется от 5 до 95%. Устройство представляет собой доработанную версию генератора прямоугольных импульсов. Частота этих импульсов зависит от ёмкости C1 и сопротивлений R1, R2 и определяется по формуле: f=1/(ln2*(R1+2*R2)*C1), Гц

Принцип действия электронного регулятора яркости заключается в следующем. В момент подачи напряжения питания начинает заряжаться конденсатор по цепи: +Uпит – R2 – VD1 –R1 –C1 – -Uпит. Как только напряжение на нём достигнет уровня 2/3Uпит откроется внутренний транзистор таймера и начнется процесс разрядки. Разряд начинается с верхней обкладки C1 и далее по цепи: R1 – VD2 –7 вывод ИМС – -Uпит. Достигнув отметки 1/3Uпит транзистор таймера закроется и C1 вновь начнет набирать ёмкость. В дальнейшем процесс повторяется циклически, формируя на выводе 3 прямоугольные импульсы.

Изменение сопротивления подстроечного резистора приводит к уменьшению (увеличению) времени импульса на выходе таймера (вывод 3), и как следствие, уменьшается (увеличивается) среднее значение выходного сигнала. Сформированная последовательность импульсов через токоограничивающий резистор R3 поступает на затвор VT1, который включен по схеме с общим истоком. Нагрузка в виде светодиодной ленты или последовательно включенных мощных светодиодов включается в разрыв цепи стока VT1.

В данном случае установлен мощный MOSFET транзистор с максимальным током стока 13А. Это позволяет управлять свечением светодиодной ленты длиной в несколько метров. Но при этом транзистору может потребоваться теплоотвод.

Блокирующий конденсатор C2 исключает влияние помех, которые могут возникать по цепи питания в моменты переключения таймера. Величина его ёмкости может быть любой в пределах 0,01-0,1 мкФ.

Плата и детали сборки регулятора яркости

Односторонняя печатная плата имеет размер 22х24 мм. Как видно из рисунка на ней нет ничего лишнего, что могло бы вызвать вопросы.

Плата в файле Sprint Layout 6.0: reguljator-jarkosti.lay6

После сборки схема ШИМ-регулятора яркости не требует наладки, а печатная плата легка в изготовке своими руками. В плате, кроме подстроечного резистора, используются SMD элементы.

  • DA1 – ИМС NE555;
  • VT1 – полевой транзистор IRF7413;
  • VD1,VD2 – 1N4007;
  • R1 – 50 кОм, подстроечный;
  • R2, R3 – 1 кОм;
  • C1 – 0,1 мкФ;
  • C2 – 0,01 мкФ.

Заказать готовую сборку от автора можно здесь.

Практические советы

Транзистор VT1 должен подбираться в зависимости от мощности нагрузки. Например, для изменения яркости одноваттного светодиода достаточно будет биполярного транзистора с максимально допустимым током коллектора 500 мА.

Управление яркостью светодиодной ленты должно осуществляться от источника напряжения +12 В и совпадать с её напряжением питания. В идеале регулятор должен питаться от стабилизированного блока питания, специально предназначенного для ленты.

Нагрузка в виде отдельных мощных светодиодов запитывается иначе. В этом случае источником питания диммера служит стабилизатор тока (его еще называют драйвер для светодиода). Его номинальный выходной ток должен соответствовать току последовательно включенных светодиодов.

ledjournal.info

Вся правда о регулировке яркости светодиодных ламп: диммеры, драйверы и теория

Регулировка яркости источников света применяется, для создания комфортной освещенности помещения или рабочего места. Регулировка яркости возможна устройство нескольких цепей, которые включаются отдельными выключателями. В таком случае вы получите ступенчатое изменение освещенности, а также отдельные светящиеся и выключенные лампы, что может вызвать неудобства.

Стильные и актуальные дизайнерские решения включают в себя плавную регулировку общей освещенности при условии свечения всех ламп. Это позволяет создать как интимную обстановку для отдыха, так и яркую для торжеств или работы с мелкими деталями.

Ранее, когда основными источниками света были лампы накаливания и точечные светильники с галогенными лампами проблем с регулировкой не возникало. Использовался обычный 220В диммер на симисторе (или тиристорах). Который обычно был в виде выключателя, с поворотной ручкой вместо клавиш.

С приходом энергосберегающих (компактных люминесцентных ламп), а потом и светодиодных такой подход стал невозможен. В последнее же время подавляющее большинство источников света – это светодиодные светильники и лампочки, а лампы накаливания запрещены для использования в осветительных целях во многих странах.

Занятно то, что на упаковке от отечественных ламп накаливания сейчас указывают что-то вроде: «Электрический теплоизлучатель».

В этой статье вы узнаете о принципе регулирования яркости светодиодов, а также о том, как это выглядит на практике.

Теория

Любой полупроводниковый диод – это электронный прибор, который пропускает ток в одном направлении. При этом протекание тока не имеет линейно зависимости от приложенного напряжения, скорее она напоминает ветвь параболы. Это значит, что когда вы к светодиоду приложите малое напряжение – ток протекать не будет.

Ток через него протечет только в том случае, когда напряжение на диоде превысит пороговое значение. Для обычных выпрямительных диодов оно лежит в пределах от 0.3В до 0.8В в зависимости от материала из которого сделан диод. Кремниевые диоды берут на себя около 0.7В, германиевые 0.3В. Диоды Шоттки порядка 0.3В.

Светодиод не стал исключением. Пороговое напряжение белого светодиода около 3В, вообще оно зависит от полупроводника из которого он сделан, от этого зависит и цвет его свечения. Так, на красном светодиоде напряжение около 1.7 В. При достижении этого напряжения начнет протекать ток, и светодиод начнет светиться. Ниже вы видите вольтамперную характеристику светодиода.

Яркость свечения светодиода зависит от силы тока через него. Это отражено на графике ниже.

Яркость идеального теоретического светодиода линейно зависит от тока, но в реальности дела несколько отличаются. Это связано с дифференциальным сопротивлением диода и его тепловыми потерями.

Отсюда следует:

Светодиод – прибор, который питается током, а не напряжением. Соответственно, для регулировки его яркости нужно изменять силу тока.

Разумеется, что сила тока зависит от приложенного напряжения, но как вы можете судить из первого графика, даже незначительное изменение напряжения влечет за собой несоизмеримое увеличение тока.

Поэтому регулирование яркости с помощью простого реостата – занятие бесполезное. В такой схеме, при уменьшении сопротивления реостата светодиод внезапно загорится, а после его яркость незначительно возрастет, далее, при чрезмерном приложенном напряжении, он начнет сильно греется и выйдет из строя.

Отсюда выходит задание: Регулировать ток при определенном значении напряжения с незначительным его изменением.

Способы регулирования яркости светодиодов: линейные «аналоговые» регуляторы

Первое что приходит в голову это использовать биполярный транзистор, ведь его выходной ток (коллектора) зависит от входного тока (базы), включенного по схеме общего коллектора. Мы уже рассматривали их работу в большой статье о биполярных транзисторах.

Принцип действия:

Вы изменяете ток базы изменяя падение напряжения на переходе эмиттер-база с помощью потенциометра R2, резисторы R1 и R3 нужны для ограничения тока при максимально открытом транзисторе рассчитываются исходя из формулы:

R=(Uпитания-Uпадения на светодиодах-Uпадения на транзисторе)/Iсвет.ном.

Эту схему я проверял, она неплохо регулирует ток через светодиоды и яркость свечения, но заметна некоторая ступенчатость на определенных положениях потенциометра, возможно это связано с тем, что потенциометр был логарифмическим, а возможно из-за того что любой pn-переход транзистора это тот же диод с такой же ВАХ.

Лучше для этой задачи подойдет схема стабилизатора тока на регулируемом стабилизаторе LM317, хотя её чаще применяют в роли стабилизатора напряжения.

Её можно и использовать для получения фиксированного тока при постоянном напряжении. Это особенно полезно при подключении светодиодов к бортовой сети автомобиля, где напряжение в сети при заглушенном двигателе около 11.7-12В, а при заведенном доходит до 14.7В, разница более чем в 10%. Также отлично работает и при питании от блока питания.

Расчёт выходного тока достаточно прост:

Получается достаточно компактное решение:

Этот способ не отличается высоким КПД, он зависит от разницы напряжений между входом стабилизатора и его выходом. Всё напряжение «сгорает» на LM-ке. Потери мощности здесь определяются по формуле:

P=Uвх-Uвых/I

Чтобы повысить эффективность работы регулятора, нужен кардинально другой подход – импульсный регулятор или ШИМ-регулятор.

Способы регулирования яркости: ШИМ-регулировка

ШИМ расшифровывается, как «широтно-импульсная модуляция». В её основе лежит включение и выключение питания нагрузки на высокой скорости. Таким образом, мы получаем изменение тока через светодиод, поскольку каждый раз на него подается полное напряжение, необходимое для его открытия. Он быстро включается и отключается на полную яркость, но из-за инерционности зрения мы этого не замечаем и это выглядит как снижение яркости.

При таком подходе источник света может выдавать пульсации, не рекомендуется использовать источники света с пульсациями более 10%. Подробные значения для каждого вида помещений описаны в СНИП-23-05-95 (или 2010).

Работа под пульсирующим светом вызывает повышенную утомляемость, головные боли, а также может вызвать стробоскопический эффект, когда вращающиеся детали кажутся неподвижными. Это недопустимо при работе на токарных станках, с дрелями и прочим.

Схем и вариантов исполнения ШИМ-регуляторов великое множество, поэтому все их перечислять бессмысленно. Простейший вариант – это собрать ШИМ-контроллер на базе микросхемы-таймера NE555. Это популярная микросхема. Ниже вы видите схему такого светодиодного диммера:

А вот фактически это одна и та же схема, разница в том, что здесь исключен силовой транзистор и она подходит для регулировки 1-2 маломощных светодиодов с током в пару десятков миллиампер. Также из неё исключен стабилизатор напряжения для 555-микросхемы.

Как регулировать яркость светодиодных ламп на 220В

Ответ на этот вопрос простой: обычные светодиодные лампы практически не регулируются – т.е. никак. Для этого продаются специальные диммируемые светодиодные лампы, об этом написано на упаковке или нарисован значок диммера.

Пожалуй, самый широкий модельный ряд диммируемых светодиодных ламп представлен у фирмы GAUSS – разных форм, исполнений и цоколей.

Почему нельзя диммировать светодиодные лампы 220В

Дело в том, что схема питания обычных светодиодных ламп построена либо на базе балластного (конденсаторного) блока питания. Либо на схеме простейшего импульсного понижающего преобразователя первого рода. 220В диммеры в свою очередь просто регулируют действующее значение напряжения.

Различают такие диммеры по фронту работы:

1. Диммеры срезающие передний фронт полуволны (leading edge). Именно такие схемы чаще всего встречаются в бытовых регуляторах. Вот график их выходного напряжения:

2. Диммеры срезающие задний фронт полуволны (Falling Edge). Различные источники утверждают, что такие регуляторы лучше работают как с обычными, так и с диммируемыми светодиодными лампами. Но встречаются они гораздо реже.

Отсюда следует:

Обычные светодиодные лампы практически не будут изменять яркость с таким диммером, к тому же это может ускорить их выход из строя. Эффект такой же, как и в схеме с реостатом, приведенной в предыдущем разделе статьи.

Стоит отметить, что большинство дешевых регулируемых LED-ламп ведут себя точно также, как и обычные, а стоят дороже.

Регулировка яркости светодиодных ламп – рациональное решение 12В

Светодиодные лампы на 12В широко распространены в цоколях для точечных светильников, например G4, GX57, G5.3 и другие. Дело в том, что зачастую в этих лампах отсутствует схема питания как таковая. Хотя в некоторых установлен на входе диодный мост и фильтрующий конденсатор, но это не влияет на возможность регулирования.

Это значит, что можно регулировать такие лампочки с помощью ШИМ-регулятора.

Таким же образом, как и регулируют яркость LED-ленты. Простейший вариант регулятора, вот такой вот на проводках, в магазинах они обычно называются как: «12-24В диммер для светодиодной ленты».

Они выдерживают, в зависимости от модели, порядка 10 Ампер. Если вам нужно использовать в красивой форме, т.е. встроить вместо обычного выключателя, то в продаже можно найти такие сенсорные 12В диммеры, или варианты с вращающейся ручкой.

Вот пример использования такого решения:

Ранее применялись галогеновые лампы на 12В их питали от электронных трансформаторов, и это было отличным решением. 12 вольт – это безопасное напряжение. Чтобы запитать эти лампы на 12В электронный трансформатор не подойдет, нужен блок питания для светодиодных лент. В принципе, переделка освещения с галогеновых на светодиодные лампы в этом и заключается.

Заключение

Самым разумным решением регулирования яркости светодиодного освещения является использовании 12В ламп или светодиодных лент. При понижении яркости возможно мерцание света, для этого можно попробовать использовать другой драйвер, а если вы делаете шим-регулятор своими руками – увеличить частоту ШИМ.

Алексей Бартош

electrik.info

Принцип регулировки яркости светодиодов

Если упустить подробности и объяснения, то схема регулировки яркости светодиодов предстанет в самом простом виде. Такое управление отлично от метода ШИМ, который мы рассмотрим чуть позже.Итак, элементарный регулятор будет включать в себя всего четыре элемента:

  • блок питания;
  • стабилизатор;
  • переменный резистор;
  • непосредственно лампочка.

И резистор, и стабилизатор можно купить в любом радиомагазине. Подключаются они точно так, как показано на схеме. Отличия могут заключаться в индивидуальных параметрах каждого элемента и в способе соединения стабилизатора и резистора (проводами или пайкой напрямую).

Собрав своими руками такую схему за несколько минут, вы сможете убедиться, что меняя сопротивление, то есть, вращая ручку резистора, вы будете осуществлять регулировку яркости лампы.

В показательном примере аккумулятор берут на 12 Вольт, резистор на 1 кОм, а стабилизатор используют на самой распространенной микросхеме Lm317. Схема хороша тем, что помогает нам сделать первые шаги в радиоэлектронике. Это аналоговый способ управления яркость. Однако он не подойдет для приборов, требующих более тонкой регулировки.

Необходимость в регуляторах яркости

Теперь разберем вопрос немного подробнее, узнаем, зачем нужна регулировка яркости, и как можно по-другому управлять яркостью светодиодов.

  • Самый известный случай, когда необходим регулятор яркости для нескольких светодиодов, связан с освещением жилого помещения. Мы привыкли управлять яркостью света: делать его мягче в вечернее время, включать на всю мощность во время работы, подсвечивать отдельные предметы и участки комнаты.
  • Регулировать яркость необходимо и в более сложных приборах, таких как мониторы телевизоров и ноутбуков. Без нее не обходятся автомобильные фары и карманные фонарики.
  • Регулировка яркости позволяет экономить нам электроэнергию, если речь идет о мощных потребителях.
  • Зная правила регулировки, можно создать автоматическое или дистанционное управление светом, что очень удобно.

В некоторых приборах просто уменьшать значение тока, увеличивая сопротивление, нельзя, поскольку это может привести к изменению белого цвета на зеленоватый. К тому же увеличение сопротивления приводит к нежелательному повышенному выделению тепла.

ШИМ управление

Выходом из, казалось бы, сложной ситуации стало ШИМ управление (широтно-импульсная модуляция). Ток на светодиод подается импульсами. Причем значение его либо ноль, либо номинальное – самое оптимальное для свечения. Получается, что светодиод периодически то загорается, то гаснет. Чем больше время свечении, тем ярче, как нам кажется, светит лампа. Чем меньше время свечения, тем лампочка светит тусклее. В этом и состоит принцип ШИМ.

Управлять яркими светодиодами и светодиодными лентами можно непосредственно с помощью мощных МОП-транзисторов или, как их еще называют, MOSFET. Если же требуется управлять одной-двумя маломощными светодиодными лампочками, то в роли ключей используют обычные биполярные транзисторы или подсоединяют светодиоды напрямую к выходам микросхемы.

Вращая ручку реостата R2, мы будет регулировать яркость свечения светодиодов. Здесь представлены светодиодные ленты (3 шт.), которые присоединили к одному источнику питания.

Зная теорию, можно собрать схему ШИМ устройства самостоятельно, не прибегая к готовым стабилизаторам и диммерам. Например, такую, как предлагается на просторах интернета.

NE555 – это и есть генератор импульсов, в котором все временные характеристики стабильны. IRFZ44N – тот самый мощный транзистор, способный управлять нагрузкой высокой мощности. Конденсаторы задают частоту импульсов, а к клеммам «выход» подсоединятся нагрузка.

Поскольку светодиод обладает малой инертностью, то есть, очень быстро загорается и гаснет, то метод ШИМ регулирования является оптимальным для него.

Готовые к использованию регуляторы яркости

Регулятор, который продается в готовом виде для светодиодных ламп, называются диммером. Частота импульсов, создавая им, достаточно велика для того, чтобы мы не чувствовали мерцания. Благодаря ШИМ контролеру осуществляется плавная регулировка, позволяющая добиваться максимальной яркости свечения или угасания лампы.

Встраивая такой диммер в стену, можно пользоваться им, как обычным выключателем. Для исключительно удобства регулятор яркости светодиодов может управляться радио пультом.

Способность ламп, созданных на основе светодиодов, менять свою яркость открывает большие возможности для проведения световых шоу, создания красивой уличной подсветки. Да и обычным карманным фонариком становится значительно удобнее пользоваться, если есть возможность регулировать интенсивность его свечения.

le-diod.ru

различных способов затемнения светодиодных лент

Следующие методы диммирования подходят для крупномасштабных проектов. В вашей системе освещения может быть много барабанов и блоков питания, подобных тем, которые используются в коммерческих помещениях.

4.1 Диммирование 0/1–10 В

Диммирование 0–10 В позволяет регулировать яркость путем изменения напряжения постоянного тока, питающего ваши ленты.

Он может изменять напряжение от нуля до десяти вольт, где ноль означает «выключено», а десять — яркость 100%.

Этот метод позволяет связать столько диммирующих приемников, сколько требуется для вашего проекта.Это означает, что вы сможете одновременно управлять множеством регулируемых светодиодов.

4.2 Диммирование DALI

Диммирование DALI — это шаг вперед по сравнению с системой 0–10 В. Как и 0-10 В, этот диммер позволяет регулировать множество светодиодных лент на большой площади с помощью центрального контроллера.

Этот метод также позволяет отдельным пользователям регулировать яркость для определенных зон, используя меньшие светодиодные диммеры.

Эта настройка обеспечивает удобный способ регулировки яркости без использования главного переключателя.Как и его предшественник 0-10 В, вам придется подключить его между полосами диммирования и трансформатором.

4.3 Диммирование DMX

«DMX 512» также работает путем регулирования напряжения в трансформаторе для уменьшения яркости.

Несмотря на то, что это старый метод диммирования, DMX все еще используется сегодня. Приложения включают крупномасштабные установки, такие как освещение концертов, театров и других площадок для выступлений. Этот метод позволяет независимо контролировать различные области проекта освещения.Он может работать с 512 приемниками DMX, также называемыми каналами.

Существует два способа подключения этой системы диммирования: последовательное подключение и разделение.

  • Метод гирляндной цепи требует подключения проводов каждого прибора от петли предыдущего. Соединив таким образом, вы получите ряд приборов, которые подключаются к ресиверу, декодеру и консоли системы DMX. Однако у него есть ограничение. Вы не будете подключать более 32 приборов в одну цепочку. Превышение этого предела повлияет на мощность сигнала, необходимую для связи DMX.
  • Разделение DMX необходимо, если вам нужно подключить более 32 приборов. Разделение позволяет расширить коммуникационную сеть за счет многократного дублирования выхода DMX.

Простой регулятор яркости светодиодной ленты | Hackaday.io

Когда-то в рекламе я получил несколько светодиодных индикаторов USB-порта примерно за доллар. Они удивительно яркие, демонстрируя, насколько эффективность светодиодов улучшилась с течением времени. Я видел, что на eBay светодиодные ленты стоят около доллара за метр, так что они тоже сильно подешевели.Лента содержит светодиоды SMD, сгруппированные по 3 с токоограничивающим резистором в каждой группе. Напряжение на шине 12В. В спецификациях указано, что они потребляют 4,8 Вт/м, что означает 400 мА. Поскольку имеется 20 групп/м, это означает, что светодиоды работают при токе 20 мА. Регулировка яркости осуществляется широтно-импульсной модуляцией. Полосу можно разрезать по длине между группами.

Их не следует путать со светодиодными рождественскими украшениями. Они намного ярче и предназначены для светодиодного освещения. Они бывают разных цветов, плюс теплый и холодный белый.Цветные предназначены для эффектов или для смешивания RGB для получения желаемых цветов. Я выбрал 5 метров холодного белого цвета, чтобы осветить кухонный стол.

Для управления яркостью светодиодной ленты я выбрал олдскульный ШИМ-генератор на основе почтенного таймера 555. Почему? Основная причина — память. Положение потенциометра запоминает уровень, на котором вы его оставили перед выключением. Если я использую MCU, мне нужно будет сохранить уровень в энергонезависимой памяти при выключении питания.

Конечно, если бы я управлял несколькими полосами, хотел эффекты рампы или более сложные функции, то MCU был бы уместен. Я бы использовал поворотный энкодер для генерации цифровых импульсов для увеличения или уменьшения уровня и использовал нажимной переключатель для выбора полосы, таким образом, не нужно было бы преобразовывать аналоговый сигнал в цифровой. Я бы наверное еще приделал дисплей для индикации выбранной полосы и настройки яркости. Это будет простой проект MCU, и почти любой MCU справится с этой задачей.

Я хотел, чтобы частота была примерно постоянной для всех уровней. Я нашел умную схему здесь. Он использует таймер 555 в нестабильном режиме. Я немного изменил и перерисовал схему в Kicad, чтобы избежать каких-либо проблем с авторскими правами при размещении исходного изображения.

Пути заряда и разряда проходят через управляющие диоды к обеим сторонам ползунка потенциометра. Поскольку период пропорционален сумме сопротивлений на каждой стороне дворника, которые в сумме составляют общее сопротивление дорожки, период и, следовательно, частота примерно постоянны во всех положениях дворника.Выбранные значения заставляют нестабильно работать на частоте около 1,3 кГц, достаточно высокой, чтобы не генерировать видимого мерцания. Силовой диод и конденсатор, а также шунтирующий конденсатор необходимы для предотвращения влияния помех источника питания, возникающих при переключении больших токов, на точку запуска 555. В более раннем прототипе их отсутствие приводило к преждевременному включению 555 на низких уровнях, из-за чего было невозможно полностью затемнить полосу, хотя это работало только на пилотном светодиоде. Пилотный светодиод и токоограничивающий резистор не являются обязательными; они для отладки.

Генератор ШИМ питает модуль переключателя питания CMOS, предназначенный для таких приложений, и стоит около доллара на eBay. Этот крошечный коммутационный модуль выдерживает колоссальные 15 А, что намного превышает потребности 5 м светодиодов, которым требуется всего 2 А. Мощный КМОП-транзистор имеет низкое сопротивление, поэтому практически не выделяется тепло. Это почти идеальные переключатели.

Если вы предпочитаете сворачивать свои собственные силовые выключатели, возможно, потому что у вас под рукой силовые транзисторы, попробуйте эту страницу. В нем говорится о полосах RGB, но принципы те же.

12В можно получить из разных источников. У меня есть блоки питания для внешних жестких дисков, которые подходят. Подойдет и старый блок питания от ПК.

Детали монтажа светодиодов зависят от моей ситуации, поэтому я объявляю этот проект завершенным.

4 главных соображения перед покупкой гибких светодиодных лент

Пример акцентного освещения свода со светодиодной лентой UltraBright Accent Series

90% клиентов сочли эту информацию полезной перед тем, как выбрать светодиодные ленты

Использование гибких светодиодных лент быстро растет в современном дизайне освещения во всем мире.Архитекторы и светодизайнеры все чаще внедряют светодиодные ленты в жилые, коммерческие и промышленные проекты. Это связано с увеличением эффективности, цветовых вариантов, яркости и простоты установки. Домовладелец теперь может проектировать как профессионал по освещению с полным комплектом освещения и часом или двумя.

На рынке существует множество вариантов светодиодных лент (также называемых светодиодными лентами или светодиодными лентами), и нет четкого стандарта выбора светодиодных лент .Мы создали это руководство для обучения как экспертов, так и новичков.

Новое в светодиодах?

Что такое светодиодные ленты и что они могут?

Селектор продуктов на основе искусственного интеллекта от проекта

Светодиодная лента фото проекта, предоставленные заказчиком

Сравнительная таблица светодиодных лент

Каталог светодиодов Flexfire со множеством фотопримеров



Важные замечания перед началом проекта:

Шаг 1: Сначала получите четкое зрение!

Поскольку каждый проект уникален, универсального решения не существует.Для разных проектов требуются разные типы светодиодных лент. Ответьте на приведенные ниже вопросы в уме, прежде чем начинать какой-либо проект. Мы здесь, чтобы пройти через это вместе с вами.

Местоположение

  • В каком месте вы находитесь? Жилой, коммерческий, торговый, открытый?
  • Что конкретно вы будете освещать?
  • Где он будет установлен? Под шкафами, подножками, нишами, карнизами и навесами, подсветкой, витринами, международной космической станцией?
  • Будут ли фонари подвергаться воздействию элементов или жидкостей?
  • На какой материал будет крепиться освещение?
  • Сколько футов вам нужно?

Функциональность и эстетика

  • Какого общего вида вы хотите добиться?
  • Вы хотите акцентное освещение, рабочее освещение, освещение по периметру, непрямое освещение, основное освещение, специальное освещение и т. д.
  • Какие материалы или объекты я освещаю или для чего использую полоски?
  • Нужен ли высокий индекс цветопередачи для высокой цветопередачи? (Пояснение см. ниже)
  • Вы хотите, чтобы фонари излучали только белый свет? Один цвет, например красный, зеленый или синий? Есть возможность менять цвета с пульта? Или есть возможность изменить вывод белого с теплого на холодный с помощью пульта?
  • Есть ли в этом районе другие огни, и если да, то какого они цвета?
  • Хотите приглушить свет или управлять им с помощью пульта дистанционного управления или настенного выключателя?

Эмоции

  • Каких нефизических результатов вы хотите достичь?
  • Вы хотите создать спокойную, соблазнительную, энергичную, полную надежд, безопасную, непринужденную, смелую или веселую атмосферу?
  • Что вы хотите, чтобы ваши гости и клиенты думали или говорили, когда они входят в ваше пространство?



Готов? Пойдем!

 — 4 вещи, которые необходимо знать перед выбором или сравнением светодиодных лент —

1. Сравните люмен, CCT и CRI (индекс цветопередачи)

1,1 люмен (яркость)

Люмен — это мера яркости, воспринимаемая человеческим глазом. Из-за ламп накаливания мы все привыкли использовать ватт для измерения яркости света. Сегодня мы используем люмен. Люмен является наиболее важной переменной при выборе светодиодной ленты, на которую вам нужно обратить внимание. Сравнивая световой поток от полоски к полоске, обратите внимание, что одно и то же можно сказать по-разному.

Вопросы, которые вы должны задать: «Люмены на что? За фут, метр или катушку? Какова длина катушки?»

Различные проекты требуют определенной степени яркости для достижения желаемого вида. Наш совет: всегда делайте свет ярче, чем необходимо, и добавляйте диммер. Использование светодиодов ниже их полной мощности и яркости также может увеличить срок службы.

Ниже приведено общее руководство. Мы всегда готовы помочь разработать ваш проект вместе с вами.

Краткое руководство по необходимым люменам по типу проекта:

Акцентное освещение и декоративное освещение — от 100 до 350 люмен на фут

Освещение под шкафом — от 175 до 525 люмен на фут

Рабочее освещение с малым расстоянием от источника света  — от 280 до 437 люмен на фут

Рабочее освещение с большим расстоянием от источника света — от 500 до 1000 люмен на фут

Непрямое освещение в спальне/гостинице/автомобиле/холле — от 375 до 562 люмен на фут

Промышленное освещение/вывески/запасные лампы  — от 500 до 950 люмен на фут



Вот пример наших светодиодных лент с белым выходом и световой поток, который они излучают:

Важно:   Будьте осторожны, если компания не указывает световой поток. Вы не будете знать, какой будет яркость, пока не купите их. Flexfire LEDs имеет одни из самых ярких светодиодных лент в мире. Если для вас важно качество, всегда запрашивайте листы данных испытаний у любой компании, чтобы проверить их заявления о «световом потоке».

Использовать Люмен в качестве единственного сравнения может быть сложно! Некоторые бренды завышают мощность своих светодиодов, чтобы сделать их ярче. К сожалению, это заставит их быстрее выйти из строя и сгореть. Мы  под питаем наши светодиодные чипы, чтобы гарантировать, что они прослужат дольше, чем указано в спецификации.

1.2 CCT — Цветовая температура

CCT (коррелированная цветовая температура) относится к цветовой температуре света, измеряемой в градусах Кельвина (К). Температурный рейтинг напрямую влияет на то, как будет выглядеть белый свет; он варьируется от холодного белого до теплого белого. Например, источник света с рейтингом 2000–3000 К воспринимается как так называемый теплый белый свет. Теплый белый свет выглядит очень оранжевым и/или желтым. При увеличении градусов Кельвина цвет изменится с желтого на желтовато-белый, затем на белый, а затем на голубовато-белый (самый холодный белый).Хотя различные температуры имеют разные названия, их не следует путать с реальными цветами, такими как красный, зеленый или фиолетовый. CCT относится к белому свету, точнее, к цветовой температуре.

«Могу ли я заказать лампу 6000k у amazon и 6000k у вас, и они будут выглядеть одинаково?» Вполне возможно, что нет .

Все CCT созданы равными , а не . Вы можете заметить, что некоторые источники «холодного белого» света могут не выглядеть чисто белыми.Они могут иметь зеленоватый, пурпурный или голубоватый оттенок. Это связано с тем, что светодиоды были выбраны из предварительно рассортированной кучи (корзины), которая далека от настоящего белого цвета, в целях экономии денег. Важно спросить производителя светодиодных лент, как они распределяют свои светодиоды и каков их процесс выбора. Наши полоски всегда выбираются из одной и той же корзины, чтобы убедиться, что каждая партия одинакова и нет различий в цвете.

Какую цветовую температуру выбрать?

Вот пример одной и той же спальни с освещением 2700k, 3500k, 4200k и 6200k.Обратите внимание, как освещение меняет настроение и стиль помещения! Эстетика, функция или эмоции пространства могут меняться в зависимости от используемой цветовой температуры. Выбрать правильную цветовую температуру несложно, но убедитесь, что вы принимаете во внимание цвета ваших стен, пола, то, что вы будете освещать, какие действия будут выполняться в этом районе, или есть ли местные правила, говорящие вам, что CCT использовать (например, название 24 Калифорнии).

Если у вас возникли трудности с выбором светодиодной CCT, которая лучше всего подходит для вашего проекта, подумайте о приобретении Tunable White Strip.



1.3 CRI — Индекс цветопередачи

Статья: Что такое CRI? CRI Объяснение

Не можете отличить черные и темно-синие носки в гардеробной? Возможно, ваш текущий источник света имеет очень низкий индекс цветопередачи!

Индекс цветопередачи

 (CRI) измеряет, насколько правильно цвета отображаются при источнике света по сравнению с естественным солнечным светом. Индекс измеряется по шкале от 0 до 100, где 100 является идеальной оценкой точности цветопередачи, что означает, что цвета выглядят так, как будто они естественны при чистом дневном свете.Освещение с высоким индексом цветопередачи востребовано повсюду, но особенно ценно в нем. Суть: чем выше индекс цветопередачи, тем выше качество источника света. Этот рейтинг также является показателем в индустрии освещения, помогающим различать естественность, различение оттенков, яркость. , предпочтения, точности именования цветов и цветовой гармонии.

95–100 CRI →   Феноменальная цветопередача. Цвета отображаются так, как должны, тонкие тона выделяются и подчеркиваются, тона кожи выглядят красиво, искусство оживает, задники и краска показывают, что это настоящая красота, полная насыщенность.Вы должны увидеть это, чтобы поверить! Наши серии Outline, Render Series и Accent Series имеют индекс цветопередачи до 98!

90–95 CRI → Отличная цветопередача! Почти все цвета «выстреливают» и легко различимы. Заметно отличное освещение начинается с индекса цветопередачи 90 90 003.

80–90 CRI → Хорошая цветопередача, при которой большинство цветов передаются хорошо. Вы можете не видеть элементы настолько насыщенными, как вам хотелось бы, но большинство людей этого не заметят.

60–75 CRI → Плохая цветопередача.Предметы и цвета могут выглядеть ненасыщенными, тусклыми и временами неразличимыми (не видно разницы между черными и темно-синими носками).



См. наши светодиодные ленты с высоким индексом цветопередачи

2. Сравните размер светодиодной ленты и количество светодиодов на ленте

Традиционно светодиодные ленты упаковываются в катушки по 5 метров или 16 футов 5 дюймов. Машины, используемые для «подбора и размещения» светодиодов и резисторов на гибкой печатной плате, обычно имеют длину 3 фута 2 дюйма, поэтому отдельные секции спаиваются вместе, образуя целую катушку. Если вы покупаете, убедитесь, что вы покупаете ногой или катушкой. Подтвердите длину перед выездом.

Прежде чем начать, измерьте, сколько метров светодиодных лент вам нужно. Это облегчит сравнение цен (конечно, после сравнения качества). Как только вы определите количество футов на продаваемой катушке, посмотрите, сколько светодиодных чипов на барабане и тип светодиодного чипа. Это можно использовать для сравнения светодиодных лент разных компаний.

Что означают номера светодиодных чипов?

Цифры, указанные перед типом светодиода, конкретно указывают размер светодиода.

Ниже приведен пример того, что означают цифры, когда компании говорят о светодиодных лентах. Вот полная статья о том, в чем разница между светодиодными чипами 5050, 3528 и 3014?

Не все чипы одинаковые, вы можете купить светодиодную ленту 2835 на Amazon или у производителя высокого качества, и все компоненты, CRI, качество света и долговечность могут быть разными. Эти цифры конкретно указывают размер светодиодов.

Типы светодиодных чипов и значение их обозначенных номеров

3.Мощность, потребляемая на полосу светодиодов

Энергопотребление — одна из причин, по которой наше общество начало переходить на светодиоды. Мощность говорит нам, сколько энергии мы потребляем, пока эти лампы включены, и, в свою очередь, сколько нам придется платить в конце каждого месяца. Еще раз, перед покупкой обязательно проверьте мощность на фут, метр или катушку.

Некоторые могут прочитать «24 Вт» на катушке, а затем вернуться домой и понять, что это за метр или за фут, что означает, что вся катушка на самом деле потребляет гораздо больше.Что еще хуже, они купили блок питания на 30 Вт, думая, что этого будет достаточно. Это часто происходит, когда продавец неправильно перечисляет важную информацию в удобном для чтения формате.

Наконец, убедитесь, что вы понимаете напряжение, которое используют ваши гибкие светодиодные ленты. Светодиодная лента, в которой используется 24 В , будет , а не работать с , если вы приобретете 12 В блок питания  , а также может привести к риску возгорания. Вам нужно выбрать правильный блок питания для ваших светильников.

4.   Поддающееся проверке качество

Вы ищете систему освещения «установил и забыл», которую можно использовать долгие годы. Чтобы убедиться, что ваши светодиоды прослужат назначенный срок службы, безопасны в вашем доме и на работе и не требуют дополнительных затрат на техническое обслуживание при замене, вам необходимо проверить заявления о качестве.

1. Управление температурным режимом —  Нагрев = смерть для светодиодов. Спросите, спроектированы ли светодиодные ленты для надлежащего управления температурой и рассеивания тепла, и если да, то как.В противном случае срок службы светодиодного чипа, составляющий более 50 000 часов, может сократиться до 10 000 или 20 000 часов. Это можно сделать на уровне микросхемы и на уровне печатной платы. Не полагайтесь исключительно на алюминиевый радиатор для отвода тепла от светодиодов. Продукт должен быть разработан на уровне компонентов, чтобы обеспечить более длительный срок службы.

2. Качество и точность цветопередачи — Приобретая светодиодную ленту с цветовой температурой 3000К теплого белого цвета, вы не должны ожидать от светодиодов яркого белого цвета. Попросите отчеты об испытаниях, которые доказывают, что цвет, который вы покупаете, — это то, что будет доставлено.Это особенно важно при добавлении дополнительного освещения к существующей установке. Если цвета не совпадают, это будет очень заметно.

3. Сертификаты безопасности   Трудно проверить заявления продавца о безопасности, используя только Amazon или Ebay. Проверьте список UL, REACH или реестр RoHS, чтобы убедиться, что светодиоды безопасны и не содержат свинец или другие опасные материалы.

4. Качество материалов  — Производительность и долговечность продукта определяются не только качеством светодиодов, но и толщиной и материалами, используемыми в печатной плате, резисторах, проводах и бессвинцовой пайке.

5. Отчеты об испытаниях  — Запросите отчеты об испытаниях, чтобы подтвердить заявленную яркость и долговечность. Сюда могут входить испытания LM-79, отчеты IES и т. д.

6. Гарантия, обслуживание клиентов и помощь в установке/проектировании  — Мы здесь, чтобы помочь разработать ваш проект, независимо от его размера. Наши светодиодные ленты представляют собой самое высокое качество, представленное на рынке сегодня, и будут освещать вашу проектную территорию в течение многих лет. Мы также можем похвастаться самой длинной гарантией на светодиодные ленты на рынке – 15 лет!

Какую светодиодную ленту выбрать?

Белый Выход

Outline Series™ — для длинных световых линий. Тонкое, красивое акцентное освещение с почти идеальной цветопередачей. Индекс цветопередачи до 98.

Accent Series™ — для идеальной атмосферы. Яркое акцентное освещение подходит для большинства жилых, гостиничных и торговых помещений. Индекс цветопередачи до 98.

Architectural Series™ — удвоенная яркость по сравнению с серией Accent. Идеально подходит для приложений с высокой яркостью, таких как бухты, архитектура и розничная торговля. CRI93+

Industrial Series™ — мощный удар. Чрезвычайно яркий для тех мест, где требуется много света.Индекс цветопередачи до 96.

Slim Series™ — тончайшая светодиодная лента для специального применения шириной всего 3,5 мм

Динамический настраиваемый белый выход

Accent Series™ Dynamic Tunable White — средний диапазон Яркость регулируется в диапазоне 2700–6200 K Небольшая длина резки, большая длина тиража, высокий индекс цветопередачи 98

Architectural Series™ Dynamic Tunable White — высокая яркость, регулируемая в диапазоне 2700–6200 K, высокий индекс цветопередачи 94

Sienna™ Series Dim-to-Warm Tunable White — когда свет тускнеет, он автоматически нагревается от 3000K до 1800K. Используется с любым диммером и имеет высокий индекс цветопередачи 94.

Выход изменения цвета RGB

Серия ColorBright™ RGB 150 — меньшая яркость для акцентного освещения, большая длина тиража. 150 светодиодов на 16-футовую катушку. Низкое энергопотребление 2,2 Вт/фут

ColorBright™ RGB 300 Series — средняя яркость для рабочего и акцентного освещения, 300 светодиодов на 16-футовую катушку. Низкое энергопотребление 4,4 Вт/фут

ColorBright™ RGB 600 Series — Очень высокая мощность, чтобы заполнить ваше пространство великолепными цветами, 600 светодиодов на 16-футовую катушку.Среднее энергопотребление при 6,1 Вт/фут

Серия

ColorBright™ RGB+White — выберите любой цвет, а также чисто белый. 50% светодиодов RGB и 50% белых светодиодов.

Серия

ColorBright™ RGB+Tunable White — лучший из миров. Эта лента 5-в-1 может похвастаться полным управлением цветом RGB и полным спектром технологии Tunable White. Диапазон CCT: 2400–6500K. Высокий индекс цветопередачи и световой поток более 260 лм/фут

Серия цифровых пикселей

ColorBright™ — протокол WS2811 IC «цифровые полосы» означают, что каждый сегмент управляется индивидуально.Создание эффектов прокрутки.



Другие соображения при выборе светодиодных лент:

Вам нужен продукт, которому вы можете доверять и который будет давать хороший чистый свет долгие годы и при этом экономить ваши деньги.

Рынок светодиодов сильно насыщен производителями и дистрибьюторами, предлагающими различные уровни качества, стоимости и спецификаций. Из соображений безопасности и качества мы создали эту страницу и видео, чтобы задать вопрос о том, в чем разница между светодиодами Flexfire и другими конкурентами, например, на Amazon — Обзоры светодиодных лент — Flexfire Vs Amazon Strip

Светодиодные ленты

Flexfire используются NASA, Lockheed Martin, JPL, аэропортами США, Disney, отелями Hilton, крупными торговыми сетями и тысячами счастливых домовладельцев. Скорее всего, вы где-то видели наши фонари.

Сохраните эту сравнительную таблицу и сравните с другими светодиодными лентами:

Скачать Сравнительную таблицу ленточных светильников

Посмотрите наши каталоги дизайнерских идей:

Светодиоды Flexfire Каталог / Брошюра


Нужна помощь с вашим проектом или выбором идеального освещения?

У нас есть специалисты по разработке светодиодных проектов, готовые помочь вам в обучении и помощи в вашем проекте.

 Пожалуйста, свяжитесь с нами или позвоните нам по 1-844-353-9347 ИЛИ 1-925-273-9080

Аналоговое затемнение уменьшает мерцание светодиодов и его эффекты

Многие схемы управления светодиодными лентами используют широтно-импульсную модуляцию (ШИМ) для управления яркостью света. Хотя это довольно простой метод, он создает (иногда) нежелательное явление, называемое мерцанием. Хотя мерцание обычно незаметно для человеческого глаза, оно все же может вызывать у человека некоторый дискомфорт. Чтобы уменьшить мерцание светодиодов, можно использовать высокую частоту ШИМ или аналоговые методы управления.

Содержание

Светодиодное освещение в современном мире

Освещение используется везде – в наших домах, офисах, на улицах. Обычно для разных применений требуется разный тип освещения. Например, для уличного освещения можно использовать металлогалогенные, натриевые лампы и т. д.; люминесцентные лампы – в офисах; галогенные, компактные люминесцентные – в наших домах и так далее.

Светодиодное освещение

начало заменять большинство упомянутых типов освещения в различных областях применения.У нас есть это в наших домах, офисах, на открытом воздухе. У него обычно более высокий КПД, чем у других типов ламп, сами светодиоды компактны, поэтому их можно использовать в интересных современных/архитектурных конструкциях. Эта технология также стала достаточно дешевой и доступной для широких масс.

Несмотря на большие преимущества, такие как небольшой размер, относительно высокая эффективность (таким образом, более низкая тепловая мощность), долговечность, короткое время включения / выключения и прогрева и т. д., у них есть некоторые недостатки, такие как не все светодиоды имеют высокий CRI (индекс цветопередачи) по сравнению с к лампам накаливания или галогенным лампам, хотя они и энергоэффективны, светодиоды все же нуждаются в радиаторах, т.к. не могут работать при высоких температурах и т.д.

Характеристики светодиодов

Кроме того, мы должны понимать, что светодиоды представляют собой другой тип освещения по сравнению с другими источниками света, поэтому для них требуются другие схемы управления и управления. Это включает в себя решение для диммирования светодиодов в качестве удобного регулятора интенсивности света, используемого в различных приложениях. Неправильное использование этого типа управления освещением может создать нежелательные артефакты, которые не видны глазу, но все же воспринимаются человеком или оборудованием (например, камерами). Пример и тема этого поста — мерцание света, когда светодиоды затемнены.

Наконец, есть разные виды самого светодиодного освещения: светодиодные панели, лампочки, ленты. Поскольку основным интересом этого блога является DIY, светодиодные ленты будут рассмотрены глубже, поскольку они в основном используются людьми, проектирующими и изготавливающими светодиодное освещение самостоятельно.

Общее затемнение

Уменьшение яркости света означает снижение его интенсивности. Это удобно, когда вам нужно настроить один и тот же светильник для разных сценариев освещения. Например, один и тот же фонарь можно использовать как обычный и для чтения, только с разной интенсивностью света.

Наиболее распространенным и старейшим типом, используемым в жилых помещениях, является диммирование TRIAC. Он представляет собой ручку, которая размещается вместо настенного выключателя или рядом с ним. Поворачивая ручку, пользователь может регулировать интенсивность света.

TRIAC уменьшает яркость света, отсекая часть синусоиды переменного тока. Таким образом, вместо полной мощности свет получает только ее часть. На рисунке ниже показано, как выглядят волны с затемнением (B) и без (A):

Как я уже упоминал, это довольно старый метод, который лучше всего работает с лампами накаливания.Конечно, существуют решения, адаптированные к обычным источникам света, которые отличаются тем, является ли срезанный край задним (A, используется для емкостных нагрузок) или опережает (B, используется для индуктивных, резистивных нагрузок) в синусоиде:

Хотя он может быть адаптирован для различных типов освещения, полная совместимость не гарантируется. Иногда свет может заметно мерцать или, если на одном диммере используется несколько светильников от разных производителей, они могут не диммировать до одинаковой интенсивности.Также, если мы говорим о светодиодных светильниках, их блок питания должен быть совместимым (диммируемым). Обычно светодиодные лампы преобразуют переменный ток в постоянный. Таким образом, драйвер светодиода должен преобразовывать модифицированные синусоидальные волны от симистора в приемлемые средства управления светодиодом. На самом деле есть два способа изменения интенсивности светодиода. Либо вы можете изменить ток линейно, либо вы можете изменить среднюю мощность, проходящую через светодиод, с помощью широтно-импульсной модуляции (ШИМ). Последний подход более популярен.

Управление светодиодной лентой

Перейдем к основной теме — светодиодные ленты и способ их управления со своими плюсами и минусами.

Вы, наверное, уже знаете, что такое светодиодная лента — это гибкая (обычно) полоса (да) массива светодиодов. Небольшие цепочки светодиодов соединены последовательно, а эти цепочки соединены параллельно по всей полосе. Светодиодная лента обычно питается от источника постоянного напряжения (12 или 24 В).

Схему светодиодной ленты

можно нарисовать, как показано ниже:

Большинство источников питания постоянного напряжения (CV) не совместимы с с обычными (на основе TRIAC) настенными диммерами. На самом деле почти невозможно найти блок питания CV с регулируемой яркостью, который можно было бы использовать для конкретного приложения. Поскольку выбор блоков питания без регулировки яркости больше, управление яркостью светодиодов выполняется после блока питания.

Как я уже говорил, наиболее популярным методом диммирования светодиодной ленты является ШИМ. Итак, чтобы диммировать светодиодную ленту, необходимо использовать дополнительную схему управления (контроллер). Ставится между светодиодной лентой и блоком питания. В простейшем случае некоторые кнопки могут быть подключены к контроллеру, поэтому, нажимая на них, можно изменить яркость светодиода.Могут быть и другие способы взаимодействия, такие как пульт дистанционного управления, мобильное приложение (поэтому управление осуществляется через соединение Wi-Fi или Bluetooth), другие стандарты умного дома (Z-Wave, Zigbee, KNX и т. д.).

ШИМ отключает часть питания светодиодов и подает на фары не постоянное напряжение, а запрограммированный сигнал:

Плюсы и минусы

Самое замечательное в ШИМ-управлении то, что его легко сделать. Для создания ШИМ-импульсов необходим только микроконтроллер с силовым транзистором. Значит, этот метод управления достаточно дешев.Кроме того, если используются полевые МОП-транзисторы с низким RDS, потери невелики и, следовательно, тепловыделение будет низким. Таким образом, этот тип контроллера может быть довольно маленьким.

Есть некоторые минусы. Во-первых, могут быть несовместимости с блоками питания. Я имею в виду, что обычно блоки питания CV не предназначены для хорошей работы с постоянно меняющейся нагрузкой, поэтому при переключении ШИМ от блока питания может исходить высокий шум. На самом деле это не делает ничего плохого для блока питания, но может сильно отвлекать человека.Кроме того, могут быть проблемы с электромагнитными помехами, так как быстро нарастающие и спадающие фронты ШИМ могут создавать помехи для других устройств, но редко кто-то беспокоится об этом. Наконец, есть мерцание света, которое создается повторным включением/выключением света. С этим связаны некоторые проблемы со здоровьем и надежным поведением машин, которые будут обсуждаться далее.

Мерцание при ШИМ-диммировании

Мерцание — это неустойчивое движение света, вызывающее быстрые изменения яркости. В зависимости от частоты мерцания эти изменения яркости могут по-разному восприниматься человеком или механизмами (например, оптическими датчиками).

То, как человек воспринимает мерцание, зависит от его частоты. Мерцание с частотой до 60-70 Гц будет отвлекать или в худшем случае вызывать эпилепсию (для лиц, предрасположенных к светочувствительной эпилепсии) [1]. Более высокие частоты, 70 Гц и выше, могут вызвать головную боль, усталость глаз, общую усталость. Чем дольше человек подвергается воздействию такого освещения, тем выше вероятность возникновения упомянутых проблем со здоровьем.

Кроме того, стандарт IEEE показывает [2], что чем выше частота мерцания света, тем ниже риск возникновения симптомов.Более того, глубина модуляции влияет на то, почувствуете ли вы симптомы. Глубина модуляции определяется как:

\[Mod(\%) = {100 \times {{L_{max} – L_{min}} \over {L_{max} + L_{min}}}}\]

Где L max и L min — максимальная и минимальная яркость соответственно.

Если модуляция нулевая, то мерцания не будет (сценарий постоянного тока). Когда светодиодная лента управляется схемой управления PWM, глубина модуляции становится равной 100 %.В том же стандарте [2] установлено, что если светильник имеет 100 % глубину модуляции, частота мерцания должна быть выше 3 кГц, чтобы человек не чувствовал никаких симптомов для здоровья в течение неопределенного времени воздействия.

Частота 3 кГц рассчитывается по следующей формуле (см. [2]), зная, что ШИМ-модуляция составляет 100%:

\[ Mod(\%) < {0,0333 \times f_{flicker}} \]

Предотвращение эффекта мерцания

Это приводит к выводу, что если мы хотим избежать какого-либо дискомфорта, связанного со здоровьем, со светодиодными лентами, нам нужно использовать частоту ШИМ выше 3 кГц, или мы могли бы использовать аналоговый подход постоянного напряжения/тока, чтобы полностью устранить мерцание.

Хотя высокочастотное мерцание (> 3 кГц) может подходить для людей, на самом деле это не альтернатива для машин. Как показывает исследование [3], сенсорам камеры может потребоваться мерцание света частотой 24 кГц или выше, чтобы уменьшить эффект мерцания, такой как неравномерная экспозиция кадра. Кроме того, определенные частоты могут вызвать стробоскопический эффект, когда вращающиеся части освещаются мерцающим светильником. Таким образом, оборудование машинного зрения или машины с вращающимися частями должны, по возможности, использовать свет без мерцания.В этом случае единственным жизнеспособным методом диммирования является аналоговый подход постоянного напряжения/тока.

Альтернатива ШИМ-диммированию, уменьшающая мерцание

Итак, как я уже говорил, альтернативой ШИМ является аналоговое управление. Это означает, что нет переключения напряжения/тока, которое посылается на нагрузку, а мерцание светодиода максимально уменьшено.

Одним из решений может быть регулируемый стабилизатор напряжения, например LM317 или его более мощные аналоги. Этот вид управления будет иметь недостаток, присущий всем линейным регуляторам: большие потери мощности и, следовательно, выделяемое тепло. Также потребуется радиатор, который при большой управляемой мощности может оказаться довольно большим.

Понижающий преобразователь

Альтернативой линейным регуляторам являются импульсные схемы регулирования мощности. Упрощенная схема так называемого «баксового» преобразователя показана ниже:

Схема универсального понижающего преобразователя. Обычно лучше использовать биполярный транзистор N-FET или NPN, чтобы мы могли перерисовать схему, чтобы транзистор был на отрицательной шине питания:

Здесь вы можете увидеть все необходимые детали для сборки схемы.LC-фильтр предназначен для работы с частотами выше 2,3 кГц. В качестве обратноходового диода использовался SS54.

Реальная цепь

Этот тип схемы, которую я построил и протестировал:

Транзисторный затвор был подключен к самодельному генератору и работал на частоте 20 кГц. Выходное напряжение (а значит, и ток) были постоянными. Хотя я пытался предположить, что поскольку светодиодная лента не светится при напряжении ниже ~7 Вольт, она должна перестать светиться при включении ШИМ около 60 %. На самом деле яркость меняется плавно от 2% до 100%. Всю реальную связь можно увидеть ниже:

Основная очевидная проблема с этой схемой заключается в том, что трудно полностью отключить светодиоды. Из-за высокой выходной емкости небольшая светодиодная лента будет еще долго (5-10 секунд) светиться, так как конденсатор медленно разряжается. Одним из решений может быть дополнительный резистор (помогает даже 10k), действующий как нагрузка:

Как правило, выходной конденсатор следует выбирать с минимально возможной емкостью для данного приложения.

Наконец, следует отметить, что выходной сигнал светодиода не имеет полностью уменьшенного мерцания. На выходе есть небольшие (около 70 мВ) пульсации напряжения. Эта пульсация незначительна по сравнению с ШИМ (который будет 12 В):

Напряжение пульсаций будет зависеть от тока нагрузки, частоты среза LC по сравнению с частотой ШИМ (чем выше частота среза фильтра, тем меньше пульсации).

Адаптация схемы к существующим решениям управления

Аналогичная схема может быть адаптирована к существующим ШИМ-контроллерам светодиодов. В большинстве из них уже есть силовой транзистор внутри, и они переключают отрицательную шину питания светодиода (аналогично предыдущей показанной схеме). Итак, если мы опустим транзистор, мы можем сделать простую схему фильтрации для ШИМ-контроллера светодиодов, который у вас уже есть:

.

Проблема этого решения в том, что оно потребует высокой индуктивности и большой емкости, потому что большинство схем работают на довольно низкой частоте, обычно в диапазоне 100-1000 Гц.

Также для быстрого полного выключения светодиодов можно использовать дополнительный нагрузочный резистор (например, 10k):

Частота среза (угол) фильтра может быть рассчитана следующим образом:

\[f_c = { 1 \over 2 \pi \sqrt{LC} }\]

Где L — индуктивность, а C — емкость.Или вы можете использовать мой калькулятор ниже, чтобы узнать частоту фильтра с заданными значениями индуктивности и конденсатора:

Кроме того, катушка индуктивности должна быть рассчитана на более высокий ток, необходимый приложению, а номинальное напряжение конденсатора должно быть выше, чем оно используется вашими светодиодными лентами.

В целом, лучшим решением будет, когда LC-фильтр управляется специальным высокочастотным контроллером, поэтому значения L и C могут быть низкими. В этом случае и конденсатор, и катушка индуктивности будут небольшими.

Вот спаянная тестовая схема:

А вот его подключение к одному из каналов ШИМ на самодельном 4-канальном контроллере светодиодной ленты:

Подобно полной схеме с транзистором, эта комбинация цепей также имеет некоторую пульсацию выходного напряжения (~ 1,3 В):

Следует заметить, что эта пульсация имеет намного большую амплитуду, чем предыдущая, 20 кГц схема. Причиной может быть то, что частота ШИМ контроллера (1 кГц) аналогична частоте среза LC-фильтра (~ 700 Гц), поэтому затухание сигнала ШИМ небольшое.

Преимущества и недостатки аналогового управления светодиодами

Основное (и, пожалуй, единственное) преимущество линейного управления светодиодами заключается в том, что оно не вызывает мерцания. Эта точка также проиллюстрирована на фото ниже:

На картинке слева вы видите светодиод, управляемый ШИМ, а справа — те же светодиоды, управляемые ШИМ + LC-фильтром, оба с нагрузкой 4%. Как вы должны видеть, вдоль светодиодов, управляемых только ШИМ (слева), есть несколько горизонтальных линий несогласованности света.Эти линии воспроизводятся сенсором камеры. С правой стороны таких линий нет, значит мерцания в источнике света нет.

Недостаток: изменение цвета

При этом у аналоговой схемы управления есть несколько недостатков. Посмотрим на ту же фотографию с другого ракурса:

Вот то же фото: слева — ШИМ, справа — ШИМ + LC-фильтр. Обратите внимание, что хотя интенсивность света несколько похожа, но правая сторона имеет более теплый цвет.Хотя может показаться, что немного, но на самом деле разница вполне заметна невооруженным глазом. Это известное поведение светодиодов — они имеют зависимость изменения цвета от силы электрического тока. Так что здесь тоже наблюдается цветовой сдвиг. Когда они установлены на 100% PWM, обе стороны излучают один и тот же цвет, и смещения цвета не наблюдается.

Хотя на светодиодных лентах с линейным приводом происходит смещение цвета, я не нашел много информации о том, как изменяется индекс цветопередачи. Если CRI не сильно изменится, изменение цвета само по себе может не быть огромной проблемой.

Недостаток: непостоянный свет при диммировании до малой яркости

Также на этой же фотографии вы должны увидеть, что с правой стороны светодиоды горят неравномерно: одни светодиоды излучают более яркий свет, а другие — более слабый. Светодиоды, управляемые только ШИМ, не имеют такого поведения. Для этой проблемы нет простого обходного пути. Возможным решением может быть гибридная система, которая изменяет яркость светодиодов, скажем, на 5%, а для всего, что ниже, срабатывает ШИМ-управление. Наконец, существует проблема, когда линейно управляемые светодиоды необходимо полностью отключить.Для разрядки выходной емкости требуется некоторое время, поэтому светодиоды светятся, пока конденсатор разряжается.

Недостаток: дополнительное падение напряжения

Наконец, небольшим недостатком аналогового регулирования может быть дополнительное падение напряжения на дросселе. В моем случае это было 0,1 В, что практически незаметно. Конечно, это падение напряжения будет зависеть от выбранного сопротивления катушки индуктивности.

Резюме

В заключение, ШИМ-управление является довольно популярным методом диммирования светодиодной ленты.Несмотря на то, что он часто используется и даже легко изготавливается мастерами-домашними мастерами, у него есть главный недостаток – мерцание света. В зависимости от частоты мерцания такой светильник может вызвать некоторые проблемы со здоровьем: от эпилепсии (мерцание <100 Гц) до дискомфорта в виде напряжения глаз, головных болей (мерцание > 100 Гц) до отсутствия каких-либо заметных проблем со здоровьем (мерцание > 3 кГц).

Машинное зрение может обнаруживать мерцание на частотах выше десятков кГц. Кроме того, мерцание может вызвать нежелательный стробоскопический эффект, когда задействованы вращающиеся детали.

Итак, в качестве решения упомянутых проблем может быть аналоговое управление током светодиода (а значит, и яркостью). Такое решение при правильном оформлении вообще не будет мерцать. Хотя он решает одну проблему, он также вводит другие предостережения, такие как изменение интенсивности света отдельных светодиодов на полосе при максимальном уменьшении яркости, возможные трудности с полным выключением светодиодов, изменение цвета.

Поскольку предлагаемый метод использует топологию, аналогичную простым понижающим преобразователям напряжения, возможными решениями проблем аналогового управления могут быть: минимизация емкости и индуктивности LC-фильтров за счет максимизации частоты ШИМ, дополнительная нагрузка параллельно светодиодной ленте, гибридная линейная система управления током/ШИМ.

Ссылки

  1. А. Дж. Уилкинс, Дж. Вейч и Б. Леман, «Мерцание светодиодного освещения и потенциальные проблемы со здоровьем: обновление стандарта IEEE PAR1789», в Proc. Конференция по преобразованию энергии IEEE. Экспо., 2010. С. 171–178.
  2. (2010, февраль). Рекомендации по модуляции тока в светодиодах высокой яркости для снижения риска для здоровья зрителей. Группа стандартов IEEE PAR1789. [Онлайн]. Доступно: http://grouper.ieee.org/groups/1789/
  3. Влияние ШИМ-диммирования светодиодной подсветки на изображение с камеры и меры противодействия.Группа стандартов IEEE. 2019 60-я Международная научная конференция IEEE по энергетике и электротехнике Рижского технического университета (RTUCON). 7-9 октября 2019 г.

Дайте мне знать, если вам понравилась страница. Это поможет улучшить содержание.

Управление яркостью светодиодной ленты через MQTT с автоматизацией — Конфигурация

Привет,

Прежде всего с Рождеством всех, кто его празднует!
Эти форумы помогли мне много раз, но я не могу найти решение моей текущей проблемы.Я начинаю думать, что я что-то утрирую, так что просто скажите мне, если это так.
У меня есть светодиодная лента, подключенная к arduino nano, на которой прошит скетч mysensors (библиотека fastled). Arduino подключен к Pi с помощью USB-кабеля. Pi использует HA на python venv. Это прекрасно работает.
У меня также настроен mqttstatestream, поэтому я могу контролировать все свои HA, на которых работает отдельный Pis (по одному на каждую комнату).
mqttstatestream в целом тоже работает нормально.
Я могу включать/выключать светодиодную ленту, могу устанавливать цвет.Вопрос только с настройкой яркости светодиодной ленты с мастер-ХА.
Теперь код:
Лайт конфиг на мастер HA:

  - платформа: mqtt
    имя: ТК Лампа
    command_topic: "beosztottak/szulotv/mqttstates/light/tklampa_0_15/set_status"
    state_topic: "beosztottak/szulotv/mqttstates/light/tklampa_0_15/V_STATUS"
    state_value_template: "{{ значение }}"
    яркость_команда_топик: "beosztottak/szulotv/mqttstates/свет/tklampa_0_15/set_percent"
    яркость_состояния_топика: "beosztottak/szulotv/mqttstates/свет/tklampa_0_15/V_PERCENTAGE"
    яркость_значения_шаблона: "{{ ((значение | число с плавающей запятой / 100) * 255) | число }}"
    rgb_command_topic: "beosztottak/szulotv/mqttstates/light/tklampa_0_15/set_rgb"
    rgb_state_topic: "beosztottak/szulotv/mqttstates/свет/tklampa_0_15/V_RGB"
    rgb_value_template: "{{ значение }}"
    полезная_нагрузка: "ВКЛ"
    полезная нагрузка_офф: "ВЫКЛ"
    оптимистично: верно
    количество: 2


Автоматика на подчиненном HA:

  - идентификатор: '1619194286185'
  псевдоним: TK_lampa_fel
  описание: ''
  вызывать:
  - платформа: mqtt
    тема: beosztottak/szulotv/mqttstates/light/tklampa_0_15/set_status
    полезная нагрузка: «ВКЛ. »
  условие: []
  действие:
  - услуги: домработница.включи
    данные: {}
    entity_id: свет.tklampa_0_15
  режим: одиночный

- идентификатор: '1619201591539'
  псевдоним: TK_lampa_BRGHT
  описание: ''
  вызывать:
  - платформа: mqtt
    Тема: beosztottak/szulotv/mqttstates/light/tklampa_0_15/set_percent
  условие: []
  действие:
  - сервис: homeassistant.turn_on
    данные: {}
    entity_id: свет.tklampa_0_15
  - сервис: light.turn_on
    цель:
      entity_id: свет.tklampa_0_15
    данные:
      яркость: '{{states.sensor.sen_tk_lampa_brght_korr.state }}'
  режим: одиночный

- идентификатор: '1619202719976'
  псевдоним: TK_lampa_color
  описание: ''
  вызывать:
  - платформа: mqtt
    Тема: beosztottak/szulotv/mqttstates/light/tklampa_0_15/set_rgb
  условие: []
  действие:
  - обслуживание: свет.включи
    цель:
      entity_id: свет.tklampa_0_15
    данные:
      rgb_color: '{{states.sensor.tk_lampa_set_rgb.state }}'
  режим: одиночный

- идентификатор: '1619203224641'
  псевдоним: TK_lampa_LE
  описание: ''
  вызывать:
  - платформа: mqtt
    тема: beosztottak/szulotv/mqttstates/light/tklampa_0_15/set_status
    полезная нагрузка: «ВЫКЛ. »
  условие: []
  действие:
  - сервис: homeassistant.turn_off
    данные: {}
    entity_id: свет.tklampa_0_15
  режим: одиночный


и конфиг датчиков MQTT, настроенных на слейве:

  - платформа: mqtt
    имя: TK_lampa_set_percent
    state_topic: "beosztottak/szulotv/mqttstates/light/tklampa_0_15/set_percent"
    #value_template: "{{ ((value | float / 255) * 100) | int }}"
    value_template: "{{ значение }}"
    качество: 0

  - платформа: mqtt
    имя: TK_lampa_set_rgb
    state_topic: "beosztottak/szulotv/mqttstates/light/tklampa_0_15/set_rgb"
    качество: 0

  - платформа: mqtt
    имя: TK_lampa_set_status
    state_topic: "beosztottak/szulotv/mqttstates/light/tklampa_0_15/set_status"
    качество: 0

  - платформа: шаблон
    датчики:
      sen_tk_lampa_brght_korr:
        value_template: '{{ ((состояния ("sensor.tk_lampa_set_percent") | float / 255) * 100) | round(0) }}'


Я знаю, что другие автоматы для задачи не нужны, просто вставил их, чтобы показать, что я пытаюсь сделать что-то похожее на них.
Кажется, я понимаю проблему: HA отправляет значение в диапазоне 0-255, а V_PERCENTAGE в mysensors имеет значение 0-100.
Я нашел несколько сообщений о подобных проблемах, там у меня есть форма формулы для sen_tk_lampa_brght_korr, но ни один из них мне не помог.

То, что я знаю до сих пор.

  • На мастере необходимо иметь отдельные темы MQTT для команды и состояния
  • Эти отдельные темы должны использовать один и тот же диапазон значений (например: 0-255), в противном случае ползунок яркости «прыгает» при его изменении.
  • Любая математика в поле «яркость» автоматики на слейве не работает. Вот почему я создал датчик sen_tk_lampa_brght_korr
  • .
  • Пробовал еще поставить атрибут в поле «яркость» автоматики на слейве, типа «states.light.tklampa_0_15.attributes.brightness» не повезло.

Единственное не пойму почему при изменении значения в sen_tk_lampa_brght_korr не меняется яркость светодиодов.

Я не уверен, нужны ли в этом случае какие-то логи, потому что в целом все работает, так что это только мое мышление нужно подкорректировать…

Спасибо за помощь!

лучших интеллектуальных световых полос 2021 года

Как выбрать умную световую полосу

Вот краткое объяснение некоторых общих терминов и вещей, о которых следует помнить, когда вы ищете интеллектуальное освещение. Мы также делимся советами дизайнера по свету Анны Эймс, которая проектирует освещение для зданий в Нью-Йорке и за его пределами. Будучи одним из первых пользователей, Эймс уже несколько лет использует интеллектуальное освещение в своем доме.

Размещение: Световые полосы могут придать футуристический вид или добавить акцентного освещения во многие помещения в вашем доме, но вы должны тщательно продумать размещение, поскольку их может быть трудно удалить. Эймс говорит, что из-за того, что световые полосы выглядят довольно некрасиво, их не должно быть видно напрямую.Вы можете повесить их под полки и шкафы, в углубления или за мебелью. Подумайте, как будет отражаться свет; чем ближе световая полоса к поверхности, тем интенсивнее будет свет на ней. Всегда измеряйте, какая длина вам нужна, и помните, что вам нужна доступная розетка для подключения ленты. Некоторые световые полосы можно обрезать, а некоторые удлинить, но во избежание проблем следуйте инструкциям производителя. Имейте в виду, что часть, которую вы отрезали, обычно нельзя использовать повторно.Достаточно легко разместить световую полосу по прямой линии, но углы и прямые углы могут оказаться сложными. Будьте осторожны, не сгибайте слишком туго, иначе вы можете повредить полоску.

Установка: Умные световые полосы обычно имеют клейкую ленту по всей длине. Вы просто снимаете подложку и приклеиваете их на нужную поверхность. Будьте очень осторожны, когда снимаете подложку, так как вместе с ней можно легко случайно оторвать клей. Если вы хотите, чтобы световая полоса оставалась на месте, сначала тщательно очистите поверхность.Если вы устанавливаете длинную световую полосу, неплохо было бы попросить кого-нибудь помочь. По нашему опыту, клей прилипает к одним поверхностям лучше, чем к другим, и вам могут понадобиться дополнительные зажимы или скобы. Имейте в виду, что клей может оставить след, если вы удалите световую полосу.

Элементы управления: Хотя умными световыми лентами можно управлять со смартфона, это не всегда удобно. К некоторым умным световым лентам прикреплены простые выключатели питания и даже кнопка, которая циклически переключает сцены или цвета.Некоторые из них поставляются с собственными пультами дистанционного управления. Это очень полезно, если вы устанавливаете их, например, в общей зоне или в детской спальне.

Белый или цветной: Если вам просто нужна возможность приглушать свет и планировать или дистанционно управлять им, то белые световые полосы дадут вам все, что вам нужно. Цветные световые полосы всегда дороже, хотя они, очевидно, дают вам гораздо большую универсальность. Для большинства людей смесь будет работать лучше всего. Эймс рекомендует придерживаться белого цвета в определенных комнатах, таких как кухня или ванная, но использовать цвет в гостиной или спальне, чтобы помочь вам расслабиться.Она также предлагает использовать больше синего в освещении днем ​​и переключаться на более теплые желтые тона ночью, чтобы оставаться в гармонии с естественными циркадными ритмами. При покупке цветных световых полос важно помнить, что некоторые полоски могут одновременно отображать только один цвет. Другие могут отображать несколько цветов по длине.

Яркость: Измеряется в люменах. Например, стандартная лампочка мощностью 60 Вт дает около 800 люмен. Большинство интеллектуальных световых полос указывают количество люменов для яркости, но в некоторых случаях вам может потребоваться спросить производителя.Яркость, которая вам нужна от вашей световой ленты, будет зависеть от комнаты и ее существующего освещения. Вы можете найти руководства в Интернете, такие как это в Home Depot, предлагающие советы о том, сколько люменов требуется для разных комнат, и формулу для расчета на основе размера комнаты.

Цветовая температура: Измеряется в градусах Кельвина (K) и определяет, насколько теплым или холодным он будет казаться. Для каждого источника света должен быть указан диапазон. Например, световая полоса Philips Hue Color Ambiance Light имеет диапазон от 2000 К до 6 500 К. Свет выглядит более желтым при 2000 К и голубовато-белым при 6000 К. Главный совет Эймса — стремиться к цветовой температуре 2700 К для использования в большинстве помещений дома, поскольку это дает приятный, расслабляющий, теплый свет. Вы можете захотеть более высокую температуру в таких областях, как кухня.

Сцены: Это определенные настройки яркости, цветовой температуры и цвета, которые входят в состав предустановок или создаются и сохраняются для использования в будущем. Иногда сцены могут включать анимацию, которая циклически перебирает разные цвета.Такие настройки, как «Дневной свет» или «Расслабление», — это быстрый способ изменить освещение для определенного настроения или деятельности.

Возможности подключения: Умные световые полосы могут подключаться напрямую к вашему устройству управления (обычно к вашему телефону) через Bluetooth или Wi-Fi или косвенно через концентратор (который в основном использует стандарт Zigbee). Здесь есть различные компромиссы. Bluetooth потребляет меньше энергии и не требует концентратора, но диапазон управления ограничен примерно 33 футами, и он медленнее реагирует, чем Wi-Fi.С концентратором или Wi-Fi вы потенциально можете управлять своим освещением из любого места, если у вас есть подключение к Интернету. Они, как правило, более надежно подключаются и быстрее реагируют. В то время как отдельный концентратор означает подключение устройства к маршрутизатору и розетке, он также может помочь уменьшить перегрузку в вашей домашней сети Wi-Fi, что может оказаться полезным, если пропускная способность вашей сети Wi-Fi ограничена. Хотя концентраторы требуют более высоких первоначальных затрат, их проще заменить, чем заменить тонну лампочек по всему дому, если вы хотите перейти на новую технологию.

Интеграция с умным домом: Существует множество различных услуг и стандартов, связанных с настройками умного дома, поэтому убедитесь, что выбранное вами освещение работает с вашими предпочтительными услугами. Если вы хотите использовать Amazon Alexa или Google Assistant, например, для управления своими умными световыми полосами, найдите соответствующий логотип на коробке или в информации о продукте в Интернете. Если вы не знаете, что добавить позже, выберите продукт с дополнительными возможностями подключения.

Долговечность: Умные световые полосы должны служить годами.Вы часто будете видеть, что их срок службы исчисляется десятками тысяч часов. Поскольку интеллектуальные световые полосы содержат много маленьких светодиодов, иногда один светодиод или секция светодиодов выходят из строя или отказываются отображать определенный цвет. Это может произойти, если вы физически повредите полоску, согнув или скрутив ее, поэтому будьте осторожны при установке полоски. К сожалению, в этом случае нет простого решения, и вам может потребоваться заменить всю световую полосу.

Как правильно выбрать светодиодную ленту? — полезные советы

Подбор яркости светодиодной ленты по потребности и месту установки.

Важно правильно подобрать светодиодную ленту по месту установки и назначению. Использование правильной яркости экономит деньги. LedStore предлагает светодиодные ленты для удовлетворения больших и малых потребностей в освещении с выбором моделей для внутреннего и наружного освещения.

В LedStore есть светодиодные ленты для использования в:

  • Кухонное освещение: под и над шкафами, а также освещение цоколя
  • Потолочное освещение: встроенное и прямое
  • Настенное освещение: прямое и непрямое освещение
  • Перила на лестницах и балконах
  • Наружное освещение: лестницы, водные объекты, карнизы, зимние сады
  • и многие другие

На что обратить внимание при выборе подходящей светодиодной ленты для вашего проекта:

  • Какая яркость вам нужна?
  • Должна ли полоска быть водостойкой?
  • Какая цветовая температура света подойдет для вашего проекта?
  • Вам нужен ровный свет? (косвенный может быть довольно точечным, но не отображаться)

После выбора подходящей светодиодной ленты вам также необходимо выбрать правильный драйвер, алюминиевый профиль и элементы управления (если у вас нет готовых элементов управления).

Светодиодная лента 7,2 Вт/м для мягкого освещения

Светодиодная лента 7,2Вт/м на уличной лестнице.

Светодиодная лента 7,2Вт/м имеет яркость 500 люмен на метр. Идеально подходит для использования в местах, которые вы хотите осветить, но не слишком ярко. Это включает в себя большую часть открытых пространств, лестницы, перила, сауны (под скамейками), а также кухонные плинтуса и т. д. Так что это правильная светодиодная лента для вас, если вы ищете настроение или мягкое наружное освещение.

Светодиодная лента рассчитана на 24 В и нуждается в драйвере, если она не установлена ​​в солнечной системе на 24 В.Эта светодиодная лента имеет 60 светодиодов на метр, и на большинстве профилей свет немного точечный. Он будет ровным при установке на белый алюминиевый профиль.

Светодиодная лента имеет влагозащиту IP65 и может использоваться как во влажных помещениях, так и на открытых площадках. Если вы разрезаете полоску, не забудьте добавить немного силикона на разрез, чтобы полоска оставалась водостойкой. Полоску можно разрезать по размеру через каждые 10 см, где есть метки.

Светодиодная лента мощностью 7,2 Вт/м доступна с цветовой температурой 3000K теплого белого и 4000K нейтрального белого света.Индекс цветопередачи CRI 90 гарантирует, что цвета вашего интерьера останутся такими, какими они должны быть.

Гарантия на светодиодную ленту

3 года. Поставляется в рулонах по 5 м, но может быть заказана нарезкой по запросу!

Светодиодная лента 14,4 Вт/м для универсального освещения

Освещение светодиодной лентой на карнизе дома.

Светодиодная лента 14,4Вт/м имеет яркость 1000 люмен на метр. Он идеально подходит для использования в большинстве мест, таких как кухонное освещение, рабочее освещение, непрямое и прямое освещение, внутренние поручни, зимние сады, утопленные потолки и т. д.Так что это правильная светодиодная лента для вас, если вы ищете простое, яркое и хорошее освещение.

Светодиодная лента рассчитана на 24 В и нуждается в драйвере, если она не установлена ​​в солнечной системе на 24 В. Эта светодиодная лента имеет 120 светодиодов на метр и светит даже на большинстве профилей. Если вы хотите перестраховаться, выберите наш белый алюминиевый профиль, и полоса будет ровной даже при затемнении.

Светодиодная лента доступна со степенью защиты IP21 для сухих помещений и со степенью защиты IP65 для влажных помещений, а также на открытом воздухе. Если вы разрезаете светодиодную ленту IP65, не забудьте добавить немного силикона на разрез, чтобы лента оставалась водонепроницаемой.Полоску можно разрезать по размеру через каждые 5 см, где есть метки.

Светодиодная лента мощностью 14,4 Вт/м доступна с цветовой температурой 3000K теплого белого и 4000K нейтрального белого света. Индекс цветопередачи CRI 90 гарантирует, что цвета вашего интерьера останутся такими, какими они должны быть.

Гарантия на светодиодную ленту

3 года. Поставляется в рулонах по 5 м, но может быть заказана нарезкой по запросу!

Светодиодная лента 17 Вт/м для требовательного освещения

Светодиодная лента 17Вт/м на непрямое освещение.

Светодиодная лента 17Вт/м имеет яркость 1200 люмен на метр. Он идеально подходит для использования в требовательных местах, таких как освещение кухни, рабочее освещение, непрямое и прямое освещение, встроенные потолки и тому подобное. Так что это правильная светодиодная лента для вас, если вы ищете качественное, яркое и очень ровное светодиодное освещение.

Светодиодная лента рассчитана на 24 В и нуждается в драйвере, если она не установлена ​​в солнечной системе на 24 В. Эта светодиодная лента имеет 240 светодиодов на метр и светит даже на большинстве профилей. Эта светодиодная лента настолько мощная, что мы рекомендуем вам использовать с ней более прочные алюминиевые профили.Это обеспечит надлежащее охлаждение ленты и продлит ее срок службы.

Светодиодная лента доступна со степенью защиты IP21 для сухих помещений и со степенью защиты IP65 для влажных помещений, а также на открытом воздухе. Если вы разрезаете светодиодную ленту IP65, не забудьте добавить немного силикона на разрез, чтобы лента оставалась водонепроницаемой. Полоску можно разрезать по размеру через каждые 2,5 см, где есть метки.

Светодиодная лента мощностью 17 Вт/м доступна с цветовой температурой теплого белого света 3000K, нейтрального белого света 3500K и 4000K.Индекс цветопередачи CRI 97 гарантирует, что цвета вашего интерьера останутся такими, какими они должны быть.

Гарантия на светодиодную ленту

3 года. Поставляется в рулонах по 5 м, но может быть заказана нарезкой по запросу!

Светодиодная лента SUPREME 13,6 Вт/м для общественных объектов

Светодиодная лента 13,6Вт/м имеет яркость 1600 люмен на метр. Он идеально подходит для использования в общественных проектах и ​​других местах, где свет будет включен часами вовремя. Нижняя часть полосы имеет 3 унции меди, чтобы сделать охлаждение лучше, чем обычно.Мы по-прежнему рекомендуем вам устанавливать светодиодную ленту на алюминиевый профиль, чтобы обеспечить надлежащее охлаждение. Так что это правильная светодиодная лента для вас, если вы ищете очень прочную светодиодную ленту с высоким CRI.

Светодиодная лента рассчитана на 24 В и нуждается в драйвере, если она не установлена ​​в солнечной системе на 24 В. Эта светодиодная лента имеет 192 светодиода на метр и светит даже на большинстве профилей. Если вы хотите перестраховаться, выберите наш белый алюминиевый профиль, и полоса будет ровной даже при затемнении.

Светодиодная лента имеет влагозащиту IP65 и может использоваться как во влажных помещениях, так и на открытых площадках.Если вы разрезаете светодиодную ленту, не забудьте добавить немного силикона на разрез, чтобы лента оставалась водонепроницаемой. Полоску можно разрезать по размеру каждые 4,16 см, где есть метки.

Светодиодная лента мощностью 13,6 Вт/м доступна с цветовой температурой теплого белого света 3000K и нейтрального белого света 4000K. Индекс цветопередачи очень хороший, CRI 98! Это гарантирует, что цвета вашего интерьера останутся такими, какими они должны быть.

Гарантия на светодиодную ленту

7 лет. Поставляется в рулонах по 3 м, но может быть заказана по индивидуальному заказу!

Светодиодная лента CCT 14,4 Вт/м с изменением цветовой температуры

Светодиодная лента CCT 2500-6500K 14,4Вт/м имеет яркость 1000 люмен на метр. Он идеально подходит для использования в местах, где вы хотите изменить настроение комнаты, изменив цветовую температуру света. Мы бы порекомендовали его для мест, где вы проводите большую часть своего времени. Так что это правильная светодиодная лента для вас, если вы ищете возможность изменить цветовую температуру света.

Светодиодная лента рассчитана на 24 В и нуждается в драйвере, если она не установлена ​​в солнечной системе на 24 В. Эта светодиодная лента имеет 60 светодиодов на метр, и свет равномерный только в более глубоких профилях и всегда при непрямом освещении.

Светодиодная лента имеет степень защиты IP21 и может использоваться в сухих помещениях или, если она установлена ​​на водостойком профиле, также во влажных помещениях. Полоску можно разрезать по размеру через каждые 5 см, где есть метки.

Цветовая температура света этой полосы может быть изменена между 2500K и 6500K. Вам нужно заказать элементы управления, чтобы иметь возможность изменить цвет. Серия VaLO имеет радиочастотные драйверы, приемники и две разные кнопки для управления освещением CCT. Индекс цветопередачи CRI 90 гарантирует, что цвета вашего интерьера останутся такими, какими они должны быть.

Гарантия на светодиодную ленту

3 года. Поставляется в рулонах по 5 м, но может быть заказана нарезкой по запросу!

Светодиодная лента RGB+W 14,4 Вт/м меняющая цвет

Светодиодная лента RGB+W 14,4 Вт/м имеет яркость 1000 люмен на метр. Он идеально подходит для использования в местах, где вам нужен игривый свет или вы хотите подчеркнуть архитектурные особенности. Светодиодная лента RGB+W идеально подходит для кинозалов, детских комнат, спа и фойе. Так что это правильная светодиодная лента для вас, если вы ищете акцентное освещение.Полоска имеет красный, зеленый, синий и белый 4000K, из которых вы можете получить все разные цвета при смешивании.

Светодиодная лента рассчитана на 24 В и нуждается в драйвере, если она не установлена ​​в солнечной системе на 24 В. Мы рекомендуем вам приобрести драйвер RF, так как тогда вам не нужно приобретать отдельный набор драйвер + приемник. Эта светодиодная лента имеет 60 светодиодов на метр, и свет равномерный только в более глубоких профилях и всегда при непрямом освещении.

Светодиодная лента имеет степень защиты IP65 и может использоваться также во влажных помещениях. Полоску можно разрезать по размеру через каждые 5 см, где есть метки.Если вы разрезаете светодиодную ленту, не забудьте добавить немного силикона на разрез, чтобы лента оставалась водонепроницаемой.

Цвет подсветки этой полоски можно изменить с помощью элементов управления VaLO. Серия VaLO имеет радиочастотные драйверы, приемники и две разные кнопки для управления RGB-подсветкой. Индекс цветопередачи CRI 85 (белый 4000K), но имейте в виду, что включение, например, зеленого света определенно повлияет на цвета вашего интерьера.
Светодиодная лента имеет гарантию 3 года.Поставляется в рулонах по 5 м, но может быть заказана нарезкой по запросу!

Диммирование светодиодных лент

Все наши светодиодные ленты имеют диммирование, но способ их затемнения зависит от выбранных вами драйверов и элементов управления. Итак, после выбора подходящей светодиодной ленты для вашего проекта вам необходимо выбрать драйвер. Вот несколько примеров.

Триак с диммированием

Обычные поворотные настенные диммеры можно использовать, когда вы соединяете одноцветную светодиодную ленту с диммируемым драйвером TRIAC.Затемнение осуществляется с первичной стороны. С драйверами TRIAC вы также можете использовать беспроводное затемнение, когда вы устанавливаете VaLO-V230-150 на первичной стороне драйвера и управляете им с помощью беспроводных кнопок серии VaLO.

Беспроводное затемнение

У вас может быть диммируемая светодиодная лента, даже если вы соедините ее с драйвером без диммирования. Просто подключите приемник VaLO-V1236-8 между светодиодной лентой и драйвером и используйте беспроводную кнопку для управления лентой. Таким образом, диммирование осуществляется со вторичной стороны.

Все светодиодные ленты CCT и RGB+W должны управляться с помощью беспроводных элементов управления серии VaLO.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
