Установка газгольдера «под ключ» в частном доме СПб

Установка газгольдера — комплекс монтажных работ, который должен выполняться квалифицированными специалистами с большим опытом работы. И для того чтобы не оказаться в январские морозы без тепла, необходимо заранее позаботиться о выборе надежной специализированной организации, не экономящей на качестве оборудования и осуществляющей эталонный монтаж газгольдера.

Что же нас отличает от других компаний и почему установку газгольдера нужно доверить нам?

Установка газгольдера «под ключ» в частном доме

Эксплуатация систем автономной газификации в большинстве регионов России отличается глубоким промерзанием почвы в холодное время года, наличием подземных и талых вод, посредственным качеством заправляемого сжиженного газа. Для обеспечения бесперебойной работы резервуары должны иметь конструкцию, позволяющую установить их на глубину не менее 60 см до верхней образующей цилиндра.

Заказав установку газгольдера «под ключ» для частного дома в нашей компании, вы автоматически получаете надежнейшую систему газоснабжения, сводящую на нет влияние вышеуказанных факторов. Мы используем резервуары, специально разработанные для эксплуатации в холодных климатических поясах, выпуск которых налажен заводом Chemet с европейским качеством. Это предприятие имеет 70-летний опыт производства сосудов, работающих под давлением, в том числе емкостей для хранения и транспортировки опасных агрессивных газов (хлор, сероводород, аммиак, двуокись серы и т. д.), находящихся под давлением до 15 МПа (150 кгс/см²).

Газгольдеры Chemet для европейских стран

В европейских странах климат мягче, и газгольдеры устанавливаются так, что расстояние от поверхности почвы до верхней образующей цилиндра — всего около 15–20 см. Резервуары для России имеют высокие арматурные патрубки (50 см) или высокую горловину (65 см) с люком-лазом, предотвращающие затопление запорно-предохранительной арматуры и регулятора давления газа грунтовыми и талыми водами. Фланец люка-лаза крепится с помощью 24 болтов и не требует периодической «протяжки».

Газгольдеры Chemet для России

Газгольдеры Chemet изготавливаются из нормализованной мелкозернистой стали S355J2+N, не имеющей отечественного аналога и не подверженной электрохимической и межкристаллитной коррозии.

Установка газгольдера Chemet

Покрытие весьма усиленного типа наносится специализированной компанией Savepol Poliuretany и представляет собой слой эластичного полиуретана, стойкого к воздействию внешней среды и образованию микротрещин.

Газгольдеры с высокой горловиной имеют воротниковый усилитель, компенсирующий вырывающее действие пучинистых грунтов, что позволяет их устанавливать глубже чешских аналогов (60 см до верхней образующей цилиндра). Для компенсации давления грунта предусмотрены усилительные кольца внутри резервуаров.

Запорно-предохранительная арматура, устанавливаемая на газгольдеры Chemet, производится на заводах RegO (США) и имеет влагоморозостойкое исполнение.

Немецкий регулятор давления

Двухступенчатые регуляторы давления газа были разработаны для бесперебойной работы в регионах с холодным климатом и производятся в Германии.

Протекторная защита

Система анодно-катодной протекторной защиты представляет собой подключенный к газгольдеру магниевый анод (протектор), помещенный в хлопчатобумажный мешок с активатором. За счет разности потенциалов протектора и железа, входящего в состав стали стенок газгольдера, происходит восстановление железа и окисление магниевого анода. В связи с тем, что сталь и покрытие газгольдеров Chemet намного качественнее, чем у аналогов, процесс коррозии протекает крайне медленно, и замена отработавших протекторов требуется гораздо реже.

Железобетонное основание

В качестве основания под газгольдер мы используем только полнотелые железобетонные плиты, надежно якорящие газгольдеры и предотвращающие их всплытие под действием грунтовых вод.

Монтаж основания под газгольдер

Использование большинством других организаций пустотелых плит перекрытия чревато всплытием незаполненных газом резервуаров в связи с тем, что массы таких плит и их площади поверхности, выступающей за габариты резервуара, недостаточно для надежного якорения.

Надежное крепление газгольдеров

Крепление газгольдеров осуществляется анкерами из нержавеющей стали через отверстия в опорных лапах, что предотвращает отрыв газгольдера от основания.

Крепление газгольдера к железобетонному основанию

Газгольдеры, устанавливаемые другими организациями, крепятся с помощью тросиков, лент или проволоки и зачастую с повреждением защитного покрытия резервуара.

Подземный газопровод с большим запасом прочности

Подземный газопровод прокладывается из труб из термосветостабилизированного полиэтилена низкого давления (ПНД) марки ПЭ 100 SDR 11 с большим запасом прочности. ПЭ 100 по сравнению с ПЭ 80 имеет более упорядоченную структуру кристаллической решетки, благодаря которой в момент сварные швы получаются более прочными и равномерными.

Однако, многие организации используют трубы из ПЭ 80 SDR 21 в связи с большей распространенностью (используются для прокладки наружных сетей водоснабжения) и более низкой ценой, хотя это категорически и запрещено.

Конденсатосборник

Температура кипения бутана, входящего в состав заправляемого газа — минус 0,5°C, поэтому при определенных условиях он может переходить в жидкую фазу на участках газопровода, расположенных в зоне промерзания, и образовывать пробки, приводящие к перебоям в подаче газа. Для сбора конденсата и его испарения служит конденсатосборник, представляющий собой закрытую емкость с входным и выходным патрубками и отводной трубкой, которая выводится на поверхность земли внутри арматурного кожуха газгольдера.

Это обязательный элемент системы автономной газификации, который не устанавливают недобросовестные установщики газгольдеров с целью уменьшения стоимости системы для привлечения заказчиков.

Цельносварной цокольный ввод

Для ввода газопровода в жилой дом используется цокольный ввод с неразъемным соединением подземного газопровода и стальной надземной трубы (переход «пластик — металл»), расположенным внутри герметичного стального футляра; шаровым краном под приварку Vexve (Финляндия) и сильфонным компенсатором, предотвращающим повреждение цокольного ввода и подземного газопровода при осадке здания или пучении грунта.

Безопасный внутренний газопровод

Ввод газопровода в дом выполняется в стальном футляре, который устанавливается в бережно высверливаемом отверстии в стене. Внутренний газопровод прокладывается из стальной трубы и эстетично окрашивается, а его соединение с газоиспользующим оборудованием производится гибкой гофрированной трубой из нержавеющей стали. На внутреннем газопроводе устанавливаются термозапорный клапан, запорный клапан сигнализатора загазованности, шаровые краны и манометр для визуального контроля давления газа при необходимости.

Внутренний газопровод

Сигнализаторы загазованности и запорные клапаны GECA, которые мы используем, производятся в Италии и отличаются повышенной надежностью по сравнению с китайскими аналогами, устанавливаемыми другими компаниями.

Эталонный монтаж газгольдера

Разрешение Ростехнадзора на монтаж газгольдера для частного дома не требуется, поэтому их установку выполняют и доморощенные специалисты, и выходцы из монтажных организаций с большой текучкой кадров, и вновь образованные организации, состоящие из директора и монтажников-гастарбайтеров, работающих по договору подряда.

В связи с этим, при выборе монтажной организации предпочтение следует отдать компании, имеющей большой опыт монтажа газгольдеров, систем автономной газификации промышленных объектов. Это обусловливает наличие в штате компании высококвалифицированных инженеров и проектировщиков; монтажников и сварщиков, аттестованных в Ростехнадзоре и Национальном Агентстве Контроля Сварки (НАКС) соответственно; использование новейшего оборудования и самых современных технологий; выполнение работ с большей ответственностью в связи с последующей регистрацией таких систем в Ростехнадзоре. Мы установили несколько десятков основных и резервных систем автономной газификации промышленных объектов и коттеджных поселков, не говоря уже о сотнях систем для частных домов.

Профессионально установленный газгольдер Chemet с высокой горловиной

Постоянное повышение квалификации сотрудников компании «Газовоз» и обучение инженерного состава на базе зарубежных производителей газового оборудования также не должно остаться незамеченным.

Установка комплекса оборудования «под ключ»

Установка газгольдера, монтаж котельной дома, резервной газовой электростанции, а также заправка газгольдеров одной организацией в комплексе обеспечивает невозможность перекладывания ответственности за перебои в работе оборудования «с больной головы на здоровую». Именно поэтому оказание услуг в комплексе является нашим большим плюсом.

Еще об установке газгольдеров

• Фотогалерея «Газификация частных домов»

  Этапы монтажа системы автономного газоснабжения квалифицированным персоналом: фото газгольдеров Chemet, доставки оборудования на объект, подготовки котлована и основания и монтажа газгольдеров. Мы используем только надежное оборудование, проверенное многолетним опытом эксплуатации.

• Выбор газгольдера

  Выбор газгольдера для дома — серьезная задача, от решения которой зависит не только уровень комфорт в процессе монтажа и эксплуатации, но и безопасность жильцов газифицируемого дома и их соседей.

Официальный сайт дилера Chemet в России

Нам доверяют

Установка газгольдера для частного дома: монтаж на участке

Газоснабжением жилого дома определяется некий уровень комфорта для обитателей жилища. Загородные дома, оснащённые централизованной подачей газа, считаются более благоустроенными.

Для владельцев недвижимости, не имеющих возможности подключиться к централизованной сети, существует альтернатива. Это установка газгольдера – сооружения, призванного обеспечить автономную систему газом. Давайте вместе разберемся в порядке проектирования и монтажа газгольдеров для дома.

Содержание статьи:

• Что такое газгольдер?
• Варианты монтажа резервуаров
• Проведение монтажных работ
  • Как монтируют заглубленный резервуар?
  • Электрохимическая защита газгольдеров
  • Заземление и защита от разряда молнии
  • Завершение устройства газгольдерной системы
• Выводы и полезное видео по теме

Что такое газгольдер?

Техническая классификация устройства бытового газгольдера определяет его в качестве накопителя сжиженного газа. Таким образом, газгольдер бытовой представляется сосудом, предназначенным под заполнение и хранение сжиженного газа.

Конечно же, для таких целей используется резервуар, который соответствует требованиям, предъявляемым к подобным установкам. Кроме того, газгольдеры под сжиженный газ комплектуются полным набором автоматических средств, обеспечивающих безопасность при эксплуатации опасных сосудов.

Так выглядит одна из возможных модификаций бытового газгольдера – резервуара для сжиженного газа, широко используемого частными хозяйствами в качестве источника дешёвого энергоносителя

Отсюда само собой напрашивается пояснение: устанавливать, запускать в работу и проводить периодический контроль газгольдера призваны рабочие и служащие специальных организаций. Это сопоставимо примерно с тем случаем бытовой жизни, когда в доме устанавливается газовый котёл или газовая колонка.

Ну и ещё в дополнение к справке: обычно заправка газгольдеров выполняется сжиженной смесью пропана бутана. Это низкомолекулярные углеводороды, характерной чертой коих является лёгкий переход из состояния жидкости в газообразное состояние. Частота процесса заправки газгольдера, как правило, не чаще 1-2 раз в течение календарного года.

Галерея изображений

Фото из

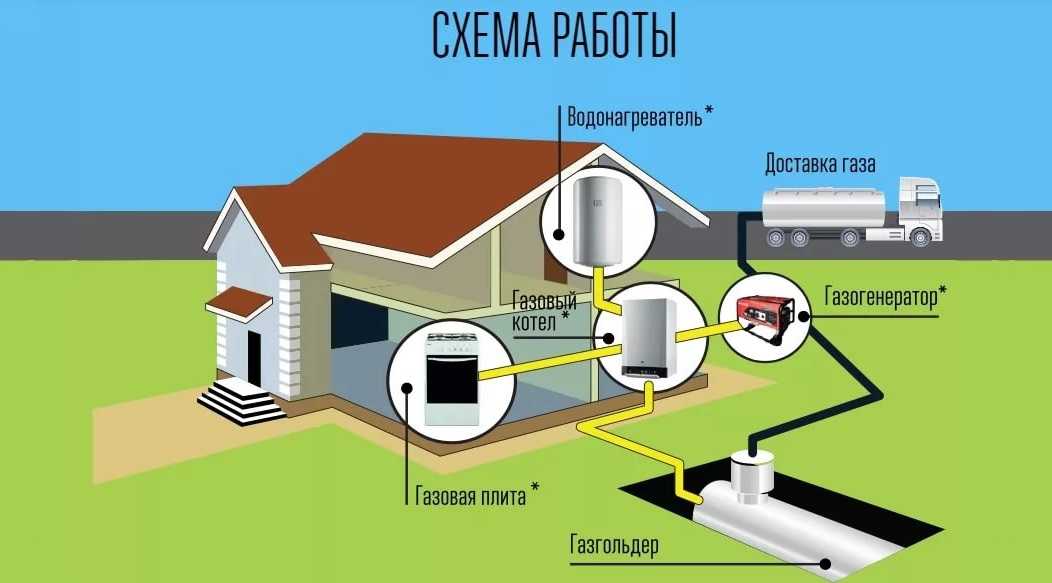

Газ — наиболее доступное и экологически безопасное топливо. Установка газгольдера позволит организовать наиболее рациональную систему отопления на базе настенного или напольного котла

Газгольдер снабдит голубым горючим газовые конвекторы, если они используются в обогреве загородного особняка, или работающий на газу камин

Голубое горючее, порционно поступающее из газгольдера, гарантирует безупречую работу приборам системы ГВС: колонке и/или бойлеру

Из газгольдера газ будет поступать в требующемся объеме в газовую плиту и духовку, применяемые для приготовления пищи

Газовая котельная в частном доме

Газовый конвектор в отоплении

Газовый емкостной водонагреватель

Оборудование для приготовления пищи

Также рекомендуем прочесть статью, в которой мы подробно разобрались в вопросе стоимости установки газгольдера на участке. Подробнее — читайте .

Варианты монтажа резервуаров

Вариации монтажа газгольдеров ограничиваются двумя способами:

1. Установка на поверхности.
2. Установка под землёй.

Для первого варианта монтажа характерным условием является установка в местах территории частного хозяйства, куда солнечные лучи проникают в малом объёме. Также выбирается участок территории, по возможности максимально защищённый от воздействия внешних природных факторов (сильного ветра, оползней, подвижек почвы и т.п.).

К ёмкости резервуара каких-то конкретных требований не предъявляется. Объём газгольдера полностью определяется потребительскими нуждами и пожеланиями владельцев загородного дома.

Котлован с погруженным в него газгольдером бытового назначения. Крепление резервуара выполнено ленточными стяжками. Корпус резервуара обработан защитным покрытием. Под крышкой горловины смонтирована автоматика

Газгольдеры подземной установки монтируют ниже уровня поверхности грунта. Заглубление резервуаров выполняется до глубины, когда верхний уровень сосуда окажется в точке заглубления не менее 0,6 м от уровня поверхности земли.

На одном уровне с поверхностью грунта или чуть выше остаётся лишь заправочная горловина бака. При таких условиях заглубления исключается возможное промерзание резервуара в зимний период времени, плюс бак газгольдера надёжно защищается от возможных механических воздействий.

Независимо от разновидности монтажа, на бытовом участке допускается не ближе 10 метров от жилых построек и различных технических коммуникаций.

Проект установки бака под сжиженный газ должен предусматривать лёгкие удобные подходы/подъезды для выполнения заправки газом, технического обслуживания. Наличие каких-либо инженерных коммуникаций в непосредственной близости от сооружения не допускается.

Основной расчётный параметр для установки в частном хозяйстве – это объём газгольдера. Согласно нормативам, расчёт ведётся с упором на метр квадратный полезной площади жилища. Среднестатистическая цифра расхода газа для районов с умеренным климатом не превышает 35 м³ на 1 м².  Отсюда можно посчитать примерный объём резервуара.

Стандартные параметры, которые должны применяться для установки газгольдеров бытового назначения. Возможен некоторый отход от нормативов в сторону увеличения, но незначительный. Параметры напрямую зависят от размеров резервуаров

Более точную цифру объёма получают, если вести расчёт по значению потребления газа отопительным котлом. Здесь просто берётся показатель номинальной мощности отопительного оборудования из паспортных сведений и умножается на требуемый расход газа. Затем подсчитывают годовую потребность топлива.

Выполняя расчёты, следует принимать к сведению тот факт, что газгольдеры заполняются жидким газом не более чем на 85% объёма резервуара.

Проведение монтажных работ

Львиная доля установок бытовых газгольдеров традиционно выполняется в подземном варианте. Такой монтаж считается более приемлемым с точки зрения безопасности, плюс скрытый газгольдер не портит ландшафтный вид.

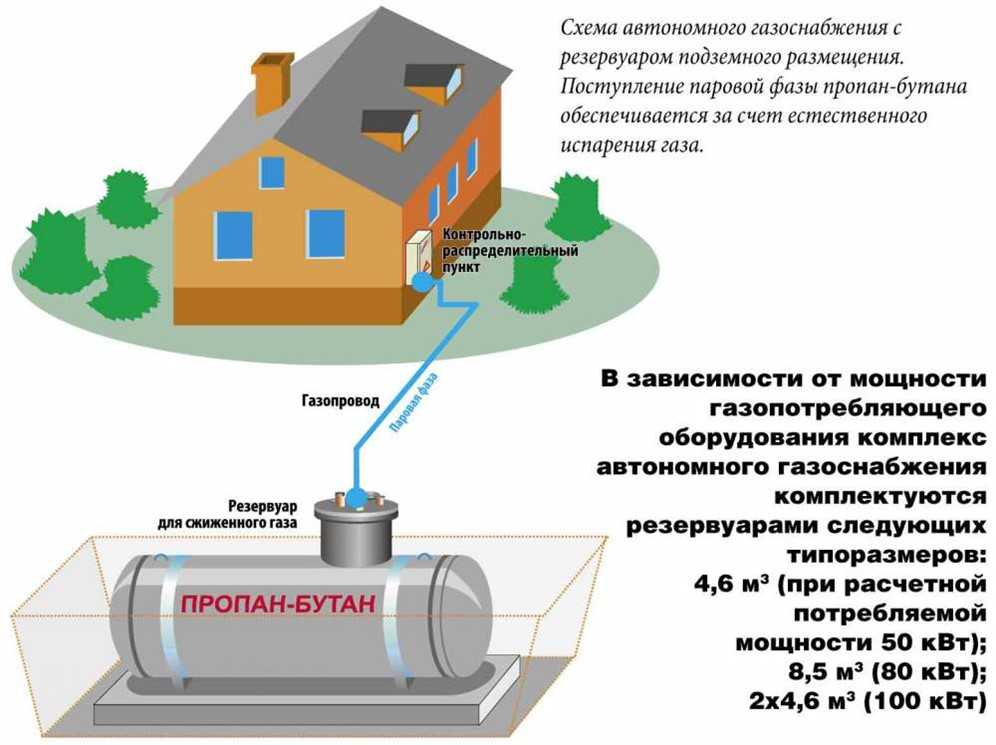

Схема на базе которой выполняется проектирование под классическую установку бытовых газгольдеров с применением варианта монтажа заглублением в область грунта. На основе этой схемы выполнены большинство газовых автономных станций

Также с учётом достаточно суровых климатических условий средней полосы монтажу газгольдеров в подземном варианте отдаётся больше предпочтений. Так меньше проблем с поддержанием устройства в рабочем состоянии при низких зимних температурах.

Наглядно этапы работ по подземной установке и последовательность их проведения продемонстрирует следующая галерея фото:

Галерея изображений

Фото из

В выбранном для установки газгольдера или группы газгольдеров месте разрабатывают котлован. Его размеры должны позволять провести свободный монтаж и подключение емкостей

На объект газгольдер или группу резервуаров доставляет грузоподъемная техника, которую можно использовать и в погружении емкостей в котлован

Дно котлована выравнивают и отсыпают сначала слоем щебня 10-15 см толщиной, затем слоем песка 10-15 см толщиной

После трамбовки песка и установки армирующих планок заливают бетонный раствор. Слой заливки минимум 10 см. Отвердевать он должен не менее 14 дней

С помощью грузоподъемной техники газгольдеры устанавливают в котлован на подготовленное и затвердевшее основание

После подключения к трубам, подающим газ в дом, отваленным при разработке котлована грунтом засыпают свободное пространство вокруг емкости. Отсыпку производят послойно с одновременной трамбовкой каждых 30 см песка

Грунт в котлован засыпают до тех пор, пока на дневной поверхности не останется вершина горловины высотой 18-20 см. Площадка вокруг одного или группы газгольдеров должна быть свободна от насаждений и сооружений

Для того чтобы исключить возможность опасных ситуаций с животными и детьми на участке, площадку с газгольдерами лучше оградить

Шаг 1: Разработка котлована под газгольдер

Шаг 2: Доставка газгольдеров на объект

Шаг 3: Отсыпка подушки на дне котлована

Шаг 4: Заливка бетонной плиты

Шаг 5: Погружение газгольдеров в котлован

Шаг 6: Заполнение котлована грунтом

Шаг 7: Обустройство горловины газгольдера

Шаг 8: Установка ограждения вокруг газгольдеров

Как монтируют заглубленный резервуар?

Выбрав подходящее по всем требованиям место на территории частного хозяйства, организуют работы по разметке участка, установке и выемке грунта. Размеры будущего котлована, что должен использоваться под газгольдер, определяют на основании документации резервуара.

Изготовленный котлован дополнительно подготавливают под загрузку ёмкости:

• укрепляют донную часть;
• ставят на дне котлована каркас для фундамента с анкерным крепежом;
• заливают каркас бетоном, включая основания анкерных шпилек.

После застывания бетонной заливки начинают монтаж резервуара. Для массивных газгольдеров может потребоваться аренда крана. Небольшие газгольдеры опускают в котлован с помощью лебёдок или подобных инструментов.

Разгрузка газгольдера автокраном с последующей установкой резервуара в подготовленный котлован. Для монтажа резервуаров меньшего объёма часто применяют ручные подъёмные средства

Спущенную в котлован ёмкость помещают на анкерные шпильки фундамента, выравнивают по горизонту, используя подкладки под лапами, закрепляют. Для крепления резервуаров, конструкция которых без опорных лап, используют металлические ленты или тросы.

Электрохимическая защита газгольдеров

На следующем этапе монтажа газгольдера выполняют работы по устройству защиты от коррозии. Обычные методы защиты здесь не подходят. Нужна качественная электрохимическая технология.

Как правило, применяют одну из двух методик электрохимической защиты:

1. Активная.
2. Протекторная.

Активная электрохимическая защита часто используется на резервуарах, изготовленных на российских предприятиях. Этот вариант защиты наиболее эффективен для металла, подверженного коррозии (в частности, сталь 09Г2С). Именно из такого типа металла сделаны газгольдеры российского производства.

Так выглядит схема активной электрохимической защиты газгольдера, которая используется с резервуарами отечественного производства. Затратный вариант, учитывая необходимость постоянного потребления схемой электроэнергии

Защита по катоду осуществляется электрической схемой, мощность потребления которой составляет 0,75 – 0,90 кВт. Довольно-таки затратная станция для частного хозяйства, но иного решения пока что не придумано.

Альтернатива для активной станции защиты – протекторная анод/катодная система. Эта конструкция тоже имеет свои недостатки, но избавляет потребителя от затрат на электроэнергию. Применяется в комплекте с резервуарами импортного производства. Принцип действия такой системы основан на «перехвате» активной коррозии металлом, обладающим повышенным электроотрицательным потенциалом (например, алюминий).

Вариант электрохимической защиты протекторного типа, используемой с большинством изделий импортного производства. Здесь не требуется электроэнергии, но есть необходимость замены рабочего элемента по мере его износа

Для обоих методов электрохимической защиты необходимы соответствующие расчёты с упором на тип ёмкости, её габаритные размеры и прочие факторы. Расчётами определяется место установки электрохимического протектора или мощность активной катодной защиты. На стадии проектирования установки газгольдера этот момент должен обязательно учитываться.

Протекторные системы видятся более привлекательными с точки зрения экономии. Но применять их можно не ко всем типам резервуаров.

Заземление и защита от разряда молнии

Функции заземления газгольдеров, по сути, могут взять на себя системы электрохимической защиты. Однако от разряда молнии бытовой газгольдер защищать необходимо индивидуально в любом случае.

Применительно к монтажу установки здесь возможны следующие действия:

1. Изготовление контура заземления.
2. Установка и заглубление контура по периметру котлована на глубину не менее 1,8 м.
3. При необходимости (для подвижных грунтов) усиление контура арматурными элементами.

Подробную инструкцию о том, как сделать контур заземления своими руками можно прочесть в .

В конечном счёте, все элементы монтажа, входящие в систему газораспределительного устройства, необходимо объединить в общий контур заземления, чтобы тем самым обеспечивалась комплексная защита (согласно ПБ 12-609-03). Значение сопротивления общего контура допускается на уровне 10 Ом и не более того.

Промышленный газгольдер, надёжно защищённый сразу группой молниеотводов. Для случая с бытовым резервуаром обычно требуется только один молниеотвод. Но в любом случае грозовая защита обязательна

Молниеотвод устанавливается на расстоянии не менее 12 м от границы котлована газгольдера и соединяется с контуром заземления. Высота мачты молниеотвода делается не меньше 7 м.

Завершение устройства газгольдерной системы

После исполнения всех монтажных мероприятий по установке газгольдера, систему требуется проверить на герметичность. Опрессовку допустимо провести сжатым воздухом. Значение испытательного давления берут из расчёта рабочего давления резервуара (в паспорте), увеличенного в полтора раза. Для набора испытательного давления к ёмкости подключается воздушный компрессор.

Процесс опрессовки газгольдера, установленного на территории одного из частных хозяйств. По этой же линии, после запуска установки в работу, должен будет закачиваться в резервуар сжиженный пропан бутан

Набор давления следует вести в режиме плавной фазы. При этом обязательно требуется контролировать уровень давления по манометрам. Один манометр ставят непосредственно на выходном штуцере компрессора, второй на верхней стороне корпуса ёмкости.

После набора уровня давления, соответствующего испытательному значению, останавливают компрессор, перекрывают кран на линии подачи воздуха и оставляют систему на 5-6 часов выдержки. Затем проверяют падение давления. Если спад больше 0,5 – 0,8 АТИ, система имеет утечку. Спад меньше этих значений свидетельствует об удовлетворительной герметизации.

Установленный и проверенный на герметичность газгольдер засыпается речным песком. Засыпка делается на 80% глубины котлована. Остальная часть засыпается грунтом

Завершив опрессовку, приступают к засыпке котлована с резервуаром. Засыпка ведётся мелким  речным песком до отметки на 0,3-0,5 м ниже уровня поверхности земли. Выполнив засыпку песка по всей области котлована, насыпь тщательно трамбуют или дают улежаться в течение 1-2 суток.

Установка емкости для хранения и потребления газа не считается завершенной, если не выполнены следующие работы:

Галерея изображений

Фото из

Устройство ввода газовой трубы в дом

Установка газового оборудования

Монтаж системы дымоотвода

Подключение газовых приборов

Затем оставшуюся верхнюю область котлована засыпают несвязным грунтом до уровня поверхности всей территории. Последний этап – опрессовка линии подвода газа к зданию. При нормальном завершении опрессовки установку можно считать завершённой.

Выводы и полезное видео по теме

Кратко и емко про автономное газоснабжение частного хозяйства:

Судя по описанию процесса проектирования и монтажа, обеспечить частный дом автономной газовой станцией вполне возможно небольшими силами и с приемлемыми для семейного бюджета затратами. И достаточно многие  владельцы загородной недвижимости, удалённой от централизованных газовых коммуникаций, используют такую возможность. Итог очевидный – удобство и повышенный жизненный комфорт.

У вас есть практический опыт использования и установки газгольдеров? Или хотите задать вопрос по теме статьи? Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь опытом в блоке под статьей.

Установка пропанового баллона от AmeriGas Propane

С AmeriGas вы получаете больше, чем просто поставщика пропана, вы получаете эксперта и партнера.

AmeriGas Propane имеет более чем 60-летний опыт предоставления надежных услуг по пропану нашим клиентам с акцентом на безопасность и обслуживание клиентов.

Цены на пропан

Мы гордимся тем, что являемся пропановой компанией с полным спектром услуг, предлагающей установку резервуаров, техническое обслуживание пропановой системы, сезонное обслуживание и многое другое — все это выполняется профессиональными экспертами по пропану.

Размеры баллонов с пропаном

Независимо от того, как вы используете пропан в своем доме или на работе, наши специалисты AmeriGas помогут вам выбрать правильный размер баллона и установить его для вас. Мы также предоставим баллоны с пропаном в аренду или поможем купить баллон с пропаном. Для получения дополнительной информации ознакомьтесь с нашим руководством по баллонам с пропаном, чтобы узнать о доступных размерах баллонов и их обычном использовании.

Размеры домашних резервуаров Нажмите здесь, чтобы узнать о размерах домашних резервуаров Размеры баков для бизнеса Нажмите здесь, чтобы узнать о размерах баков для бизнеса

Процесс установки баллона с пропаном

Наша команда обученных специалистов по пропану готова помочь вам в процессе установки баллона с пропаном у вас дома или в офисе.

Лицензированный специалист должен установить ваш баллон с пропаном, и во время установки должен присутствовать местный житель или сотрудник компании.

Обратитесь к специалисту по установке

1.

Запланируйте установку

После того, как вы поговорите с представителем AmeriGas, нашим специалистам может потребоваться провести обследование вашего объекта, чтобы выбрать наилучшее место и размер для вашего резервуара. Осмотр сайта, при необходимости, обычно происходит в течение недели после обращения к нам. Поскольку мы знаем местные правила, мы также предоставим рекомендации относительно разрешений или оформления документов. Если обследование объекта не требуется, мы, как правило, можем запланировать установку вашего резервуара в течение семи рабочих дней.

Установка подземного резервуара с пропаном может занять целый день, включая земляные работы. Услуги по копанию траншей доступны не во всех регионах, но наши представители смогут вам помочь. Установка надземного резервуара или замена существующего надземного резервуара на резервуар AmeriGas обычно занимает всего пару часов, а может и полдня.

2.

Процесс установки

Для надземного резервуара с пропаном мы уложим бетонную подушку или блоки перед установкой вашего резервуара. Для подземных резервуаров с пропаном мы позаботимся о том, чтобы отверстие соответствовало требованиям по расстоянию и раскопкам. Технические специалисты AmeriGas могут выкопать яму для подземного резервуара с пропаном, если он еще не существует или не соответствует требованиям. Спросите о сборах, связанных с раскопками.

Бригада сервисной службы «АмериГаз» поднимет и поместит резервуар на бетонную подушку или в яму. После того, как резервуар будет установлен и выровнен, мы запустим газопроводы пропана и проверим систему на наличие утечек. Затем водитель доставки заполнит бак пропаном.

3.

Пошаговое руководство по безопасности и системе

Успокойтесь, зная, что мы здесь для вас на каждом этапе пути. После испытаний и проверки безопасности наша команда проверит установку вместе с вами, чтобы объяснить, как работает ваша система, ознакомит вас с процедурами безопасности и ответит на любые ваши вопросы.

Правила установки баллона с пропаном

Для безопасной и точной установки баллона с пропаном необходимо следовать инструкциям по установке. Общие требования перечислены ниже, и эксперты AmeriGas готовы помочь вам на каждом этапе.

Требования к расстоянию применяются к баллонам с пропаном и их соединениям с точки зрения того, что их окружает. Необходимо подумать о том, где вы можете законно и безопасно разместить свой резервуар. Факторы включают в себя, является ли собственность вашим офисом или домом, и как далеко резервуар находится от других резервуаров, подъездных путей, навесов и границы собственности.

Требования к разрешению на установку баллонов с пропаном зависят от штата и муниципалитета. Необходимо соблюдать все правила и нормы. Представители AmeriGas могут помочь вам определить, какие требования относятся к вашей собственности, и часто могут помочь вам их удовлетворить.

Техническое обслуживание пропановой системы

Поддержание эффективной работы вашей пропановой системы и приборов важно для обеспечения безопасности вашего дома. Специалисты «АмериГаз» настроят вас должным образом и окажут вам долгосрочную поддержку. Наша сервисная команда позаботится о том, чтобы у вас было обслуживание, необходимое для бесперебойной работы вашей системы.

Готовы стать клиентом AmeriGas или вам нужна помощь с текущим счетом?

Стать клиентом нажмите здесь, чтобы стать клиентом Свяжитесь с вашей командой AmeriGas нажмите здесь, чтобы связаться с вашей командой amerigas

Установка газгольдера для частного дома: установка на объекте

Газоснабжение жилого дома определяет определенный уровень комфорта для жителей жилища. Загородные дома, оборудованные централизованным газоснабжением, считаются более комфортными.

Для владельцев недвижимости, которые не могут подключиться к централизованной сети, есть альтернатива. Это установка газгольдера – конструкции, предназначенной для обеспечения автономной системы газом. Давайте вместе рассмотрим конструкцию и установку газгольдеров для дома.

Содержание статьи:

• Что такое газгольдер?
• Варианты монтажа резервуара
• Монтажные работы
  • Как установить заглубленный резервуар?
  • Электрохимическая защита газовых баллонов
  • Заземление и молниезащита
  • Комплектация системы хранения газа
• Выводы и полезное видео по теме

Что такое газгольдер?

Техническая классификация устройства газгольдера бытового определяет его как устройство для хранения сжиженного газа. Таким образом, бытовой газгольдер представляет собой сосуд, предназначенный для наполнения и хранения сжиженного газа.

Разумеется, для таких целей используется резервуар, отвечающий требованиям, предъявляемым к подобным установкам. Кроме того, сжиженные газовые газгольдеры оснащены полным комплексом автоматических средств, обеспечивающих безопасность при эксплуатации опасных судов.

Это одна из возможных модификаций бытового газгольдера — резервуара для сжиженного газа, широко используемого частными хозяйствами в качестве источника дешевой энергии

Отсюда напрашивается объяснение: рабочие и служащие специальных организаций призваны установить, ввести в эксплуатацию и проводить периодический контроль газгольдера. Это сравнимо примерно со случаем быта, когда в доме установлен газовый котел или газовая колонка.

Ну и в дополнение к справке: бензобаки обычно заправляются смесью сжиженного бутана с пропаном. Это низкомолекулярные углеводороды, характерной особенностью которых является легкий переход из жидкого состояния в газообразное. Периодичность процесса заправки бензобака, как правило, не чаще 1-2 раз в течение календарного года.

Фотогалерея

Фото

Газовая котельная в частном доме

Газовый конвектор в отоплении

Водонагреватель газовый баллонный

Кухонное оборудование

Также рекомендуем вам ознакомиться со статьей, в которой мы подробно рассмотрели вопрос стоимости установки газгольдера на участке. Читай дальше — читай.

Варианты монтажа на баке

Варианты установки газгольдеров ограничены двумя способами:

1. Накладной монтаж.
2. Установка под землей.

Для первого варианта установки характерным условием является установка в местах территории частного хозяйства, куда солнечные лучи проникают в небольшом объеме. Также выбирается участок, максимально защищенный от внешних факторов окружающей среды (сильный ветер, оползни, подвижки грунта и т. д.).

Особых требований к емкости резервуара нет. Объем газгольдера полностью определяется потребительскими потребностями и пожеланиями владельцев загородного дома.

Котлован с погруженным в него бытовым газгольдером. Бак крепится ленточными стяжками. Корпус бака обработан защитным покрытием. Автоматика монтируется под колпак

Газгольдеры подземные монтируются ниже уровня земли. Углубление резервуаров производят на глубину, при которой верхний уровень сосуда находится в точке углубления не менее 0,6 м от поверхности земли.

На одном уровне с поверхностью земли или чуть выше остается только заливная горловина бака. При таких условиях заглубления исключено возможное промерзание резервуара в зимний период времени, плюс газгольдер надежно защищен от возможных механических воздействий.

Независимо от типа установки, на хозяйственном участке допускается не ближе 10 метров от жилых домов и различных технических коммуникаций.

Проект установки резервуара для сжиженного газа должен предусматривать легкие удобные подъезды/въезды для заправки газом, обслуживания. Не допускается наличие каких-либо инженерных коммуникаций в непосредственной близости от строения.

Основным конструктивным параметром для установки в частном домовладении является объем газгольдера. По нормативам расчет ведется с упором на квадратный метр полезной площади дома. Средний расход газа для регионов с умеренным климатом не превышает 35 м ³ на 1 м ² . Отсюда можно рассчитать примерный объем бака.

Стандартные параметры, которые следует использовать для установки бытовых газовых баллонов. Возможны некоторые отклонения от нормативов в сторону увеличения, но незначительные. Параметры напрямую зависят от размеров бака

Более точная цифра объема получается, если рассчитать значение расхода газа котлом отопления. Он просто берет показатель номинальной мощности отопительного оборудования из паспортных данных и умножает его на требуемый расход газа. Затем рассчитайте годовую потребность в топливе.

При проведении расчетов следует учитывать, что газгольдеры заполняются сжиженным газом не более чем на 85% объема резервуара.

Монтажные работы

Львиная доля бытовых газгольдерных установок традиционно выполняется в подземном варианте. Такая установка считается более приемлемой с точки зрения безопасности, плюс скрытый газгольдер не портит ландшафтный вид.

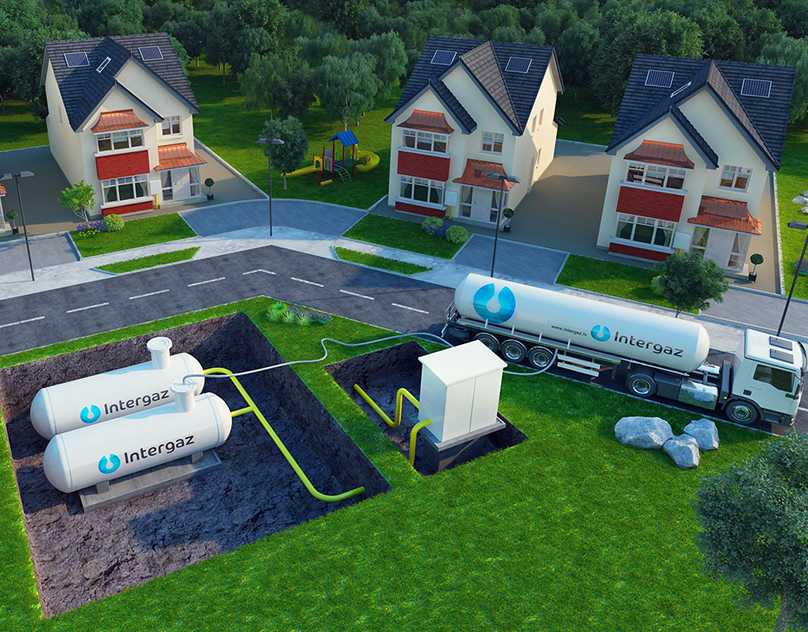

Схема, на основании которой выполняется проектирование классической установки бытовых газгольдеров с использованием варианта установки заглублением в грунтовую площадку. По этой схеме реализовано большинство газовых автономных станций

Также, учитывая достаточно суровые климатические условия средней полосы, больше предпочтение отдается установке газгольдеров в подземном варианте. Так меньше проблем с поддержанием устройства в рабочем состоянии при низких зимних температурах.

Этапы подземной установки и последовательность их выполнения продемонстрирует следующая фотогалерея:

Галерея изображений

Фото

В месте, выбранном для установки газгольдера или группы газгольдеров , разрабатывается карьер. Его размеры должны позволять свободную установку и подключение баков

Грузоподъемное оборудование, которое может быть использовано для погружения контейнеров в котлован, также доставляет к объекту газгольдер или группу баков

Дно котлована выравнивается и обсыпается сначала слоем щебня толщиной 10-15 см , затем слой песка толщиной 10-15 см

После утрамбовки песка и установки армирующих реек залить бетонным раствором. Слой заливки не менее 10 см. Должен застывать не менее 14 дней

С помощью грузоподъемного оборудования газгольдеры устанавливаются в котловане на подготовленное и закаленное основание

После подсоединения к трубам, подающим газ в дом, свободное пространство вокруг резервуара засыпается грунтом, сброшенным при земляных работах. Отсыпка производится послойно с одновременным утрамбовыванием через каждые 30 см песка

Грунт засыпается в котлован до тех пор, пока верх горлышка не останется высотой 18-20 см. Территория вокруг одного или группы газгольдеров должна быть свободна от насаждений и построек

Для исключения возможности возникновения опасных ситуаций с животными и детьми на участке лучше огородить участок газгольдерами

Этап 1: Разработка котлована под газгольдер

Этап 2: Доставка газгольдеров на объект

Этап 3: Засыпка подушки на дно котлована

Этап 4: Заливка бетонной плиты

Шаг 5: Погружение газгольдера в яму

Шаг 6: Засыпка ямы грунтом

Шаг 7: Устройство горловины газгольдера

Шаг 8: Установка ограждения вокруг газгольдеров

Как установить заглубленный бак ?

Выбрав подходящее по всем требованиям место на территории частного хозяйства, организуют работы по разметке участка, устройству и выемке грунта. Размеры будущего котлована, который следует использовать для газгольдера, определяются на основании документации бака.

Изготовленный котлован дополнительно подготовлен для загрузки цистерны:

• укрепить дно;
• поставить на дно котлована раму для фундамента с анкерными креплениями;
• залейте раму бетоном, включая основание анкерных шпилек.

После застывания заливки бетона начинается монтаж резервуара. Для массивных газгольдеров может потребоваться аренда крана. Небольшие газгольдеры опускают в яму с помощью лебедок или подобных инструментов.

Разгрузка газгольдера автокраном с последующей установкой бака в подготовленный котлован. Для установки небольших резервуаров чаще всего используют ручные подъемные средства

. Опущенный в котлован резервуар укладывают на анкерные шпильки фундамента, выравнивают по горизонтали, с помощью подкладок под лапы, фиксируют. Для крепления резервуаров, конструкция которых без опорных ножек, используют металлические ленты или тросы.

Электрохимзащита газгольдера

На следующем этапе монтажа газгольдера проводятся работы по устройству защиты от коррозии. Обычные методы защиты здесь не подходят. Нужна качественная электрохимическая технология.

Как правило, используется один из двух способов электрохимзащиты:

1. Активный.
2. Протектор.

Активная электрохимзащита часто используется на цистернах, выпускаемых на российских предприятиях. Этот вариант защиты наиболее эффективен для металла, подверженного коррозии (в частности, стали 09Г2С). Именно из такого металла изготавливаются газовые баллоны российского производства.

Так выглядит схема активной электрохимзащиты бензобака, которая применяется на отечественных цистернах. Экономичный вариант, учитывая необходимость постоянного потребления электроэнергии по схеме

Катодная защита осуществляется электрической цепью, потребляемая мощность которой составляет 0,75 — 0,90 кВт. Довольно дорогая станция для частного домовладения, но другого решения пока не придумали.

Альтернативой станции активной защиты является протекторная система анод/катод. Такая конструкция также имеет свои недостатки, но избавляет потребителя от затрат на электроэнергию. Применяется в комплекте с баками импортного производства. Принцип действия такой системы основан на «перехвате» активной коррозии металлом, обладающим высоким электроотрицательным потенциалом (например, алюминием).

Вариант электрохимической защиты протектора, применяемый в большинстве импортных продуктов. Электричества не требует, но есть необходимость замены рабочего элемента по мере износа

Для обоих способов ЭХЗ необходимы соответствующие расчеты с акцентом на тип емкости, ее габаритные размеры и другие факторы. Расчетами определяют место установки электрохимзащиты или мощность активной катодной защиты. На этапе проектирования газгольдерной установки необходимо учитывать этот момент.

Протекторные системы считаются более экономичными. Но их можно применять не ко всем типам танков.

Заземление и молниезащита

Функции заземления газгольдера, по сути, может взять на себя система электрохимзащиты. Однако от удара молнии бытовой газгольдер в любом случае нужно защищать индивидуально.

В отношении установки установки здесь возможны следующие действия:

1. Изготовление контура заземления.
2. Установка и углубление контура по периметру котлована на глубину не менее 1,8 м.
3. При необходимости (для подвижных грунтов) усиление контура армирующими элементами.

Подробную инструкцию, как сделать контур заземления своими руками, можно найти в .

В конечном итоге все элементы установки, входящие в систему газораспределения, должны быть объединены в общий контур заземления для обеспечения комплексной защиты (согласно ПБ 12-609-03). Значение общего сопротивления шлейфа допускается на уровне 10 Ом и не более.

Промышленный газгольдер, надежно защищенный сразу группой молниеотводов. В случае с бытовым баком обычно требуется только один молниеотвод. Но в любом случае требуется молниезащита

Громоотвод устанавливается на расстоянии не менее 12 м от границы котлована газгольдера и подключается к контуру заземления. Высота мачты молниеотвода делается не менее 7 м.

Комплектация системы хранения газа

После завершения всех монтажных работ по установке газгольдера систему необходимо проверить на герметичность. Допускается опрессовка сжатым воздухом. Значение испытательного давления берется из расчета рабочего давления цистерны (в паспорте), увеличенного в полтора раза. Для установки испытательного давления к баку подключается воздушный компрессор.

Процесс опрессовки газгольдера, установленного на территории одного из личных подсобных хозяйств. На этой же линии, после ввода установки в эксплуатацию, сжиженный пропан-бутан должен будет закачиваться в бак

Набор давления должен осуществляться в плавной фазе. При этом обязательно необходимо контролировать уровень давления по манометрам. Один манометр размещается непосредственно на выходном штуцере компрессора, второй — на верхней стороне корпуса бака.

После установки уровня давления, соответствующего контрольному значению, остановить компрессор, перекрыть вентиль на линии подачи воздуха и оставить систему на выдержку 5-6 часов. Затем проверьте падение давления. Если падение больше 0,5 — 0,8 ATI, в системе есть утечка. Падение ниже этих значений свидетельствует об удовлетворительной герметизации.

Установленный и проверенный на газонепроницаемость засыпан речным песком. Обратная засыпка производится на 80% глубины котлована. Остальное засыпается грунтом

После завершения опрессовки начинаем засыпать котлован с баком. Обратная засыпка осуществляется мелким речным песком до отметки 0,3-0,5 м ниже уровня земли. Засыпав песком всю площадь котлована, насыпь тщательно утрамбовывают или дают отстояться 1-2 дня.

Установка резервуара для хранения и потребления газа не считается завершенной, если не выполнены следующие работы:

Фотогалерея

Фото

Для подачи газа к потребляющему его оборудованию в траншее прокладывается труба, направленная к дому. Перед вводом в здание выводится на поверхность дня и вводится через отверстие в подвале или фундаменте

В соответствии с нормативными требованиями устанавливаются потребители газа. Внутри дома прокладка магистрального газопровода

Устройство дымоходной системы. Атмосферные газовые котлы подключаются к обычной трубе, турбированные – к коаксиальному дымоходу

Для возможности оценки работы установленного газгольдера оборудование подключается к газовой трубе. Если имело место нарушение технологии, будет обнаружена утечка или затор.

Устройство для ввода газовой трубы в дом

Монтаж газового оборудования

Монтаж дымоходной системы

Подключение газового оборудования

Затем оставшуюся верхнюю площадь котлована засыпают несвязным грунтом до уровень поверхности всей территории. Последний этап – обжатие линии подачи газа к зданию. При нормальном завершении опрессовки монтаж можно считать завершенным.

Выводы и полезное видео по теме

Кратко и емко об автономном газоснабжении частного хозяйства:
