Установка греющего кабеля внутри трубы: пошаговый инструктаж + рекомендации по выбору лучшего кабеля

Содержание

Монтаж греющего кабеля для защиты от замерзания и обогрева трубопроводов

Цены на греющий кабель в нашем каталоге

См. также: Подбор и расчет греющего кабеля

Общие рекомендации по монтажу греющего кабеля

Установка греющего кабеля снаружи трубы

Установка греющего кабеля внутри трубы

Общие рекомендации по монтажу греющего кабеля

При прокладке трубопроводов с установкой системы защиты от замерзания, нет необходимости размещать трубопровод ниже уровня промерзания грунта.

Трубы после монтажа должны быть обязательно теплоизолированы, так как это значительно уменьшает теплопотери. Рекомендуемые значения минимальной толщины теплоизоляции см здесь.

На трубах и траншее с трубой должны быть сделаны отметки, указывающие на то, что установлены нагревательные кабели. Обязательна табличка с предупреждающей надписью.

Не рекомендуется монтировать кабель при температуре ниже -15°С.

Диаметр изгиба кабеля должен быть не менее шести диаметров самого кабеля.

Система защиты от замерзания должна быть снабжена устройством защитного отключения (УЗО), подобранным в соответствии с ПУЭ.

Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!

После установки необходимо проверить омическое сопротивление нагревательного кабеля и изоляции.

Установка греющего кабеля снаружи трубы

Кабель должен быть аккуратно, без усилия (натяжения) установлен на трубе во избежание повреждений. Он должен плотно прилегать к трубе по всей своей длине. Это можно сделать при помощи алюминиевой липкой ленты. Пластиковую ленту применять запрещено!

Вначале монтажа кабель крепят к трубе при помощи отрезков алюминиевой ленты, с интервалом приблизительно 30 см. Затем он должен быть закреплен алюминиевой лентой вдоль по всей длине. Таким образом, нагревательный кабель не будет иметь прямого контакта с теплоизоляционным материалом, и будет прочно закреплен к поверхности трубы и иметь хороший теплоотвод.

Перед установкой нагревательного кабеля на пластиковой трубе, её поверхность необходимо оклеить алюминиевой фольгой или лентой. Таким образом, тепло равномерно будет распределяться по всей длине трубы.

Соединительная муфта между нагревательным кабелем и подводящим холодным концом также должна быть установлена на поверхности трубы с помощью алюминиевой липкой ленты. Датчик терморегулятора должен быть приклеен алюминиевой лентой к поверхности трубы и размещен посередине между линиями кабеля.

Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.

Существует несколько способов установки нагревательного кабеля на поверхность трубы:

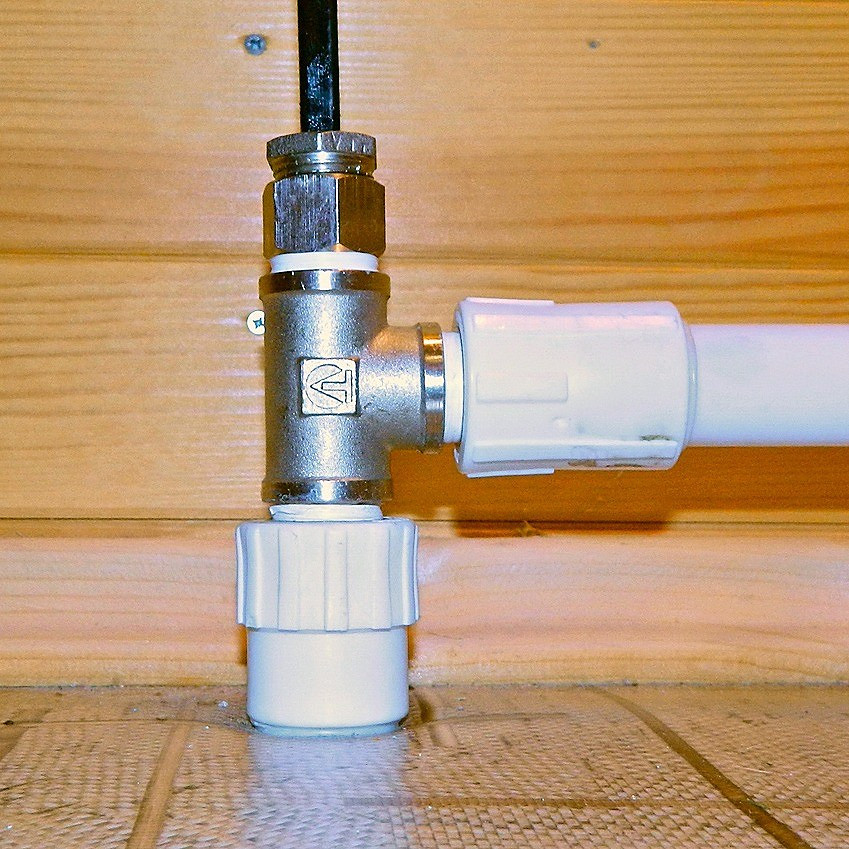

Установка греющего кабеля внутри трубы

Для этого типа установки необходимо точно измерить длину обогреваемого участка трубопровода. Длина кабеля должна быть равна длине этого участка.

Участок трубы, который будет обогреваться изнутри, должен быть выполнен с минимальным количеством фиттингов. Все повороты должны быть естественными изгибами трубы.

Нагревательный кабель для обогрева внутри труб нельзя прокладывать сквозь запорные вентили.

Нужно отметить место установки греющего кабеля предупреждающей надписью.

Запрещается фиксировать питающий кабель и соединительную муфту проходкой и сальником из комплекта для ввода кабеля в трубу.

Все действия должны осуществляться аккуратно и с особым вниманием, во избежание повреждения оболочки кабеля. Резьба на фитингах и другие острые предметы должны быть закрыты в процессе установки нагревательного кабеля, например, заводской лентой.

Ключевые слова: антиобледенение, обогрев трубопроводов, обогрев труб, монтаж греющего кабеля

Монтаж греющего кабеля на трубах

ВЫБОР ГРЕЮЩЕГО  КАБЕЛЯ И ПРОЕКТИРОВАНИЕ

Перед каждым монтажом системы кабельного электрообогрева необходимо проверить, правильно ли она была спроектирована. В особенности необходимо проверить следующее:
* Существует ли точная проектная документация?
* Соответствует ли выбор предъявляемым требованиям?
Это касается прежде всего следующих параметров:
* расчетные потери тепла
* температурный класс, определенный в сертификате испытаний
* максимально допустимая рабочая температура
* максимально допустимая температура окружающей среды
* Учтена ли максимально допустимая длина обогревательного контура?
* Выбрана ли соответствующая требованиям подсоединительная техника?
* Соответствуют ли остальные материалы системы сопутствующего обогрева и примыкающего оборудования электрическим, механическим, тепловым и химическим требованиям?
* Имеется ли для электрооборудования, которое выбрано для установки во взрывоопасных зонах, сертификат взрывобезопасности для взрывоопасных условий или сертификат соответствия?

Если при проверке проектной документации возникнут неясности, необходимо обратиться к нашим специалисты, обладающим обширным ноу-хау и компьютерными проектными разработками.

КОНТРОЛЬ ПЕРЕД  МОНТАЖОМ

* Непосредственно перед началом монтажа греющего кабеля проведите измерения сопротивления изоляции.
* На основе измерения сопротивления проверьте, соответствует ли длина поставленного греющего кабеля проектным данным.
* Проверьте, весь ли материал, необходимый для монтажа системы сопутствующего электрообогрева, находится на строительном участке и не поврежден ли он.
* Особенно следует проверить, соответствует ли обозначение греющего кабеля и его компонентов проектным документам (список материалов) и сертификату испытаний.
* Проверьте с помощью инструкции по монтажу, приложенной к изделию, имеются ли в Вашем распоряжении все необходимые инструменты.
* Подготовьте прокладку греющего кабеля, тщательно проверив состояние предназначенной для обогрева системы трубопровода.

* Устраните острые края и неровности, которые могут повредить греющий кабель.
* Лакированные и окрашенные трубы и поверхности к началу монтажа должны полностью высохнуть.
* Проверьте, соответствует ли фактическая длина труб расчетной длине.
* Перед началом прокладки греющего кабеля проверьте, соответствует ли внутренний диаметр труб расчетному диаметру. Обрезать кабель можно только после того, как он будет проложен на трубе и закреплен.

ОБРАЩЕНИЕ С ГРЕЮЩИМ  КАБЕЛЕМ

* Используйте для разматывания кабеля устойчивую подставку для катушки, на которую он намотан.
* При размотке тяните греющий кабель по прямой от катушки. Не допускайте при этом чрезмерно большой силы тяги, а также сгибов и вмятин на греющем кабеле.
* При размотке греющего кабеля с катушки следите за тем, чтобы он не протягивался через углы или острые края. Не наступайте на греющий кабель! Не используйте его в качестве петли для лазания. Не переезжайте на машине через греющий кабель!

ПРОКЛАДКА  ГРЕЮЩЕГО КАБЕЛЯ

* Греющий кабель должен прокладываться вдоль трубы. Таким образом Вы сэкономите время, сможете избежать монтажных ошибок при сложной спиральной прокладке и предотвратить повреждения кабеля при теплоизоляционных работах.


* Греющий кабель следует прокладывать спиралью только в том случае, если это однозначно указано в проекте.
* При прокладке первой нитки греющего кабеля нужно иметь в виду, чтобы при обратной прокладке на опорах и других элементах не должно происходить перекрещивания греющего кабеля.
* При прокладке учитывайте наличие байпасных и тупиковых линий.

КРЕПЛЕНИЕ  кабеля на трубах

* Закрепите греющий кабель минимум через каждые 200 мм с помощью термостойкой клейкой ленты или синтетического кабельного бандажа. Греющие кабели с минеральной изоляцией следует крепить с помощью стяжных стальных лент или стального кабельного бандажа.
* При выборе средств закрепления необходимо учесть следующее:
* при креплении греющего кабеля используйте преимущественно клейкую ленту.* при использовании кабельного бандажа обратите внимание на его достаточную термостойкость и стойкость к воздействию химических веществ

* не используйте металлических крепежных деталей для крепления одножильного греющего кабеля в полимерной оболочке
* алюминиевую клейкую ленту можно использовать только в том случае, если это предусмотрено проектом. При наклеивании алюминиевой клейкой ленты на греющий кабель повышается его тепловая мощность
* при обогреве синтетических труб для лучшей теплоотдачи и распределения тепла следует использовать алюминиевую клейкую ленту или фольгу под греющим кабелем или же под ним и поверх него.

ПРОКЛАДКА  КАБЕЛЯ ПО ПРЯМОЙ

* При прокладке вдоль трубы в две нитки расположение греющего кабеля должно соответствовать точкам на часовом циферблате прибл. «4 час. 30 мин» и «7 час. 30 мин.».
* При горизонтальном расположении труб не прокладывайте кабель на самой низкой точке.
* При горизонтальном расположении труб не прокладывайте греющий кабель также на верхней половине трубы, если это не указано в проекте. Этим Вы предотвратите механические повреждения кабеля, если, например, персоналу придется ходить по трубе. Кроме того прокладка греющего кабеля на верхней половине трубы невыгодна из соображений распределения тепла.

ПРОКЛАДКА  ВДОЛЬ АРМАТУР, ФЛАНЦЕВ И НАСОСОВ

* Соблюдайте при прокладке греющего кабеля минимально допустимый радиус изгиба!(5 внешних диаметров).
Пример для резервуара:Внешний диаметр греющего кабеля = 3 мм. Расстояние между кабелем = Диаметр изгиба x внешний диаметр греющего кабеля. Расстояние между кабелем = 5 x 2 x 3мм = 30 мм.
* Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.
* Вследствие повышенной потери тепла на арматуре, вентилях, фланцах и т.д. увеличивается соответственно и длина кабеля. Эти данные по дополнительному расходу можно взять из проекта.
* Типичные способы прокладки Вы найдете на следующих рисунках.



МОНТАЖ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ ВНУТРИ ТРУБ

В крайних случая возможен монтаж греющего кабеля внутри защищаемой трубы. В данном варианте кабель вводится вовнутрь через специальную муфту (ниппель). В данном варианте есть свои минусы:

1. Снижается надежность водопроводной сети из за появления лишнего ввода - тройника.
2. Занижается сечение трубы, увеличивается вероятность засора.
3. Трудности с вводом кабеля внутрь трубы при значительных длинах и поворотах.

КОМПЛЕКТУЮЩИЕ ГРЕЮЩИХ СИСТЕМ

* Для комплектного монтажа обогревательного контура обычно кроме греющего кабеля необходимы следующие комплектующие:
* Подсоединительный элемент греющего кабеля
* Холодные провода
* Крепежные принадлежности для греющего кабеля
* Проходы для теплоизоляции
* Предупредительные таблички "Электрообогрев"
* Дополнительно также могут понадобиться:
* Соединительный элемент греющего кабеля
* Подсоединительная / соединительная коробка
* Монтажные уголки и монтажные пластины для подсоединительной/соединительной коробки
* Регулирующие приборы

ЕЩЕ НЕКОТОРЫЕ УКАЗАНИЯ ПО МОНТАЖУ

* Смонтируйте подсоединения греющегo кабеля еще до подключения к источнику тока.
* Установите подсоединительные коробки, так чтобы они были легко доступны.


* При расположении подсоединительных коробок вводы с резьбовыми соединениями для питающего кабеля и греющего кабеля не должны быть направлены вверх.
* При монтаже подсоединений следите за тем, чтобы по возможности использовать уже существующие кабельные пути.
* Подсоединительная коробка во время монтажа должна оставаться как можно дольше закрытой, чтобы предотвратить попадание грязи и влаги.
* Путем измерения сопротивления изоляции и петель проверьте правильность монтажа подсоединительной техники и функционирование обогревательного контура.
* После монтажа коробок нужно проверить:
* использованы ли подходящие и допущенные для этого резьбовые соединения и заглушки и правильно ли они смонтированы
* хорошо ли сидят резьбовые соединения и заглушки
* хорошо ли скреплен корпус с монтажным кронштейном

ВЫБОР  ТЕРМОРЕГУЛЯТОРА

* Обычно для одножильных греющих кабелей необходим терморегулятор. При выборе необходимого терморегулятора следует учесть соблюдение в особенности следующих технических параметров:
* рабочее напряжение
* номинальный ток
* диапазон терморегуляции
* макс. допустимая температура / макс. допустимая температура датчика
* IP-защита
* взрывозащита, если необходима
* сертификат испытаний
* Для экономии энергии рекомендуется применение регулятора с контактным датчиком.
* Удостоверьтесь перед монтажом, что используемый терморегулятор соответствует техническим требованиям и проектным данным.

ТЕРМОРЕГУЛЯТОРЫ С ТЕРМОДАТЧИКАМИ

* При сопутствующем обогревe трубопроводов термодатчик не должен устанавливаться в непосредственной близости от греющего кабеля ).
* При закреплении термодатчика необходимо следить за хорошим теплообменом между термодатчиком и трубой (напр., используя алюминиевую клейкую ленту или теплопроводящую пасту).
* Обычно во избежание ошибок при замере термодатчик закрепляется на расстоянии не менее 2 метров от арматуры, фланцев, насосов и опор.
* Следуйте инструкциям по установке соответствующего терморегулятора.
* Если месторасположение терморегулятора в проекте не указано, обратитесь к нашим специалистам.

МОНТАЖ  ТЕПЛОИЗОЛЯЦИИ

Надежное функционирование и принцип действия системы сопутствующего электрообогрева существенно зависит от того, насколько технически правильно проведен монтаж теплоизоляции. Особенное внимание обратите на следующие моменты:
* Проверьте, соответствует ли тип, толщина теплоизоляции проектным данным. Теплоизоляция, не соответствующая проекту, ни к коем случае не должна монтироваться, т.к. в этом случае не гарантируется точное функционирование сопутствующего обогрева.
* Теплоизоляция должна быть проложена по возможности сразу после монтажа системы сопутствующего обогрева, чтобы свести до минимума повреждения греющего кабеля.
* Используйте исключительно сухой изоляционный материал, поскольку от влаги он теряет свое действие, что отрицательно сказывается на функционировании сопутствующего обогрева.
* При прокладке теплоизоляции следите за тем, чтобы не повредить греющий кабель.
* Используйте для прокладки греющего кабеля и питающего кабеля исключительно специализированные проходы для теплоизоляции.
* Уплотните теплоизоляцию по всем швам жестяной обшивки и во всех вводах(вентили, подвески). Вся теплоизоляция должна быть абсолютно водонепроницаемой.
* Проведите после монтажа теплоизоляции еще одно измерение сопротивления изоляции в каждом обогревательном контуре, чтобы удостовериться, что греющий кабель во время монтажа не поврежден.
* С торцевой части необходима механическая защита, чтобы избежать повреждения

ПОДКЛЮЧЕНИЕ  К ЭЛЕКТРОСЕТИ

МЕРЫ ЗАЩИТЫ ОТ ТОКА ПЕРЕГРУЗКИ

* Для защиты от тока перегрузки используйте только предохранительные автоматические выключатели в соответствии с проектом и техническими данными. Отклонения могут привести к ошибочному срабатыванию предохранительного автоматического выключателя или же повлиять на эффективность защиты от тока перегрузки.
• При намерении применить защитные устройства, отличные от тех, что указаны в проекте или технических справочниках , обратитесь, пожалуйста, к нам.

МЕРЫ ЗАЩИТЫ ОТ УТЕЧКИ ТОКА

* Рекомендуем использовать автоматический защитный выключатель на 30 мА.
* Для эффективности этой меры безопасности обычно необходимо использовать греющий кабель с защитной оплеткой. Эта защитная оплетка должна быть включена в меры безопасности. Особенно это касается всех систем сопутствующего обогрева на неэлектропроводных трубах (синтетические трубы, трубы с покрытием) и поверхностях.
ВНИМАНИЕ:Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!
Купить, спроектировать и заказать монтаж можно в Нижнем Новгороде в Центре Теплых Полов...
Калькулятор обогрева трубопроводов...



Комплект греющий кабель внутри трубы NUNICHO 10 Вт/м-20 метров

Комплект греющий кабель внутри трубы 20 метров от компании NUNICHO

Готовый к установке комплект греющий кабель внутри трубы 20 метров NUNICHO для предотвращения замерзания бытовых водопроводных трубопроводов, изготовленных из углеродистой, нержавеющей стали или пластика. Сальник для ввода в трубу с резьбой 1/2" и 3/4" идет в комплекте. Мощность тепловыделения 20 Вт на погонный метр при + 5°С в воде и 10 Вт на поверхности трубопровода. Комплект сделан на основе саморегулирующегося греющего кабеля.

Комплект кабеля внутрь трубы для защиты от замерзания саморегулирующийся нагревательный кабель NUNICHO 20 m

• нагревательный кабель выпускается на основе полимерной полупроводниковой матрицы высокого качества;
• саморегулирующийся греющий кабель самостоятельно меняет свое тепловыделение, подстраиваясь под окружающие температурные условия, тем самым экономя значительное количество электроэнергии необходимое для его работы;
• внешняя оболочка кабеля выполнена из фторполимера, разрешенного к установке в трубы с питьевой водой;
• монтаж не требует особых навыков или специального инструмента;
• оплетка из медной луженой проволоки, придает кабелю дополнительную электробезопасность и служит проводником заземления;
• гарантийный срок 10 лет с момента покупки;
• срок службы нагревательного кабеля составляет примерно 20 лет.

Основные технические характеристики саморегулирующийся греющий кабель внутрь трубы NUNICHO 20 метров:

• длина греющей части 20 метров;
• номинальная выделяемая линейная мощность греющего кабеля на трубе при +5 °C - 10 Вт/м;
• номинальная выделяемая линейная мощность греющего кабеля внутри трубы - 20 Вт/м;
• длина провода питания с герметичной штепсельной евровилкой – 2 метра;
• внешняя оболочка кабеля изготовлена из фторопласт полимера;
• напряжение электропитания ~220–240 В;
• максимальная температура внешнего воздействия без напряжения + 65 °C;
• минимальная температура монтажа - 15 °C;
• масса – 90 гр/метр;
• степень защиты IP67;
• минимальный радиус однократного изгиба 10 мм;
• сечение токопроводящих жил 1,05 мм2;
• номинальный размер нагревательного кабеля (толщина х ширина) 8,7 х 5,9 мм.

Где и как купить саморегулирующийся греющий кабель внутрь трубы NUNICHO длиной 20 метров для обогрева по выгодным ценам?

Саморегулирующийся греющий кабель внутрь трубы длиной 20 метров от южнокорейского производителя компании NUNICHO, можно выгодно купить в нашей компании. Для этого нужно позвонить по указанным на сайте телефонам или отправить заявку на электронную почту. Наши специалисты бесплатно предоставят консультации по всем вопросам, связанным с приобретением и применением товаров этой торговой марки. В зависимости от региона страны определяются условия доставки товара. Доставка товара будет совершенно бесплатной до терминала транспортной компании. При желании покупатель может забрать заказ самостоятельно, так как в нашей компании предлагается возможность самовывоза товара, склад и офис находятся в одном месте. Для оплаты заказа можно использовать безналичный расчет. У нас всегда лучшая цена!

Особенности готовый комплект кабеля для установки внутри трубы NUNICHO 20 метров

Сальник AKS-3 для ввода кабеля в трубу с резьбой 1/2" и 3/4" идет в комплекте. Греющий кабель должен быть защищен автоматическим выключателем с характеристикой срабатывания C по ГОСТ Р 50345-99 (IEC 60898-95). Нагревательный кабель должен быть подключен через УЗО к электросети с заземлением.

О компании NUNICHO производителе комплект греющего кабеля 20 m. для установки внутрь трубы 10 Вт/м, в комплекте с сальником:

Южнокорейская компания NUNICHO является одним из ведущих производителей систем кабельного обогрева. В сотрудничестве с заводами E&S Tec.Co.Ltd и REXVA, продукция компании получила широкое распространение не только в странах Азиатско-Тихоокеанского региона, но и на территории России и Европы. Благодаря применению инновационных технологий, современного оборудования и строгому многоступенчатому контролю, позволило компании заслужить репутацию поставщика недорогой, но в тоже время качественной продукции. До начала производства саморегулирующегося нагревательного кабеля, компания долгое время выпускала электрические теплые полы, на основе греющего кабеля. Полученный опыт, позволил существенно расширить ассортимент выпускаемой продукции и создать широкую дилерскую сеть во многих странах. Каждая партия выпускаемого товара проходит тщательную проверку. Находясь в постоянном и тесном контакте с ведущими научно-исследовательскими институтами, внедряя передовые технологии производства, компания NUNICHO добилась превосходного сочетания надежности и функциональности выпускаемого оборудования.

Области применения продукции компании NUNICHO:

• Обогрев труб
• Защита от замерзания водопровода
• Обогрев кровли и водостоков
• Электрический теплый пол

монтаж греющего кабеля для водопровода в трубу с водой

В России и других странах северных широт трубы водопроводов не всегда удается установить на глубине, где грунт не промерзает в холодное время года. Утеплительные материалы под землей и на поверхности при сильных морозах часто недостаточно удерживают тепло внутри труб систем водоснабжения. Прокладка греющего кабеля на отдельных участках позволяет поддерживать плюсовую температуру воды. Это устройство исключает образование в системе ледяных пробок при низких температурах окружающей среды.

Общий вид греющего саморегулирующегося кабеля для водопровода

Принцип работы

В основе принципа работы греющего кабеля лежит преобразование электрической энергии в тепло. При прохождении электрического тока по кабелю, и за счет сопротивления проводников кабель нагревается. Так как кабель эксплуатируется в воде, его оболочка имеет надежную герметизацию, предохраняя цепь от короткого замыкания.

Не рекомендуют включать обогрев при температурах ниже нуля. Для того чтобы растопить уже образовавшиеся ледяные пробки внутри системы, потребуется много времени и лишние затраты электроэнергии. Желательно запустить устройство обогрева при температуре окружающей среды +5°С, при снижении температуры автоматика будет увеличивать сопротивление, увеличивая нагрев кабеля. Таким образом, питьевая или техническая вода в трубах будет поддерживаться на уровне нужной температуры.

Своевременное подключение устранит вероятность разрыва труб от промерзания и сэкономит расходы на электроэнергию.

Конструкция кабеля

Основные элементы:

  • внешний слой изоляции из термостойкого полихлорвинила;
  • экранирующая сетка из медной проволоки или пластина из фольги способствует равномерному распределению тепла и является заземляющим проводником;
  • фторопластовая оболочка надежно защищает провода от проникновения влаги;
  • каждый провод изолирован слоем термостойкого поливинилхлорида;
  • дренажный провод предназначен для более удобной протяжки кабеля через трубы;
  • металлические нагревающие жилы.

Внешняя оболочка не только устойчива к высоким температурам и влаге, но и не вступает в химические реакции с кислотными составляющими жидкости.

Как правило, в комплекте поставляются приборы автоматической или ручной регулировки температуры. Эти приборы поддерживают температуру жидкости в трубах на установленном уровне и выключают схему от источника питания при превышении температуры заданного порога.

Это обеспечивает экономичный режим расхода электроэнергии и предохраняет провод от перегрева. Для размещения кабеля внутри труб, в комплекте или в отдельной продаже, имеются переходные герметичные сальники.

Виды греющих кабелей
  • Резистивный кабель, его разогрев происходит постоянно с одинаковой температурой по всей длине кабеля. Резистивные варианты могут иметь несколько жил проводников или одну, прямой или спиральной формы. В этом виде постоянное сопротивление, нагрев не регулируется, что невыгодно с точки зрения экономичного расхода электроэнергии. Допускается подключение через дополнительные электронные приборы для управления величиной нагрева в автоматическом режиме. Системы с резистивным кабелем недорогие, но требуют постоянного контроля за температурой.

Элементы резистивного кабеля

Элементы одножильного и двухжильного резистивного кабеля:

  • 1 – токопроводящие жилы;
  • 2 – диэлектрический слой между токопроводящей жилой и экраном;
  • 3 – внешняя защитная оболочка;
  • 4 – медная экранирующая сетка.

Как видно из рисунка, в большинстве случаев структура элементов резистивных кабелей и последовательность их расположения похожи. Отличия могут быть по толщине и материалу токопроводящей жилы, различны диаметры кабелей, бывают кабели без экранирующей сетки, с одной или двумя токопроводящими жилами.

  • Зональный нагревающий кабель – это одна из разновидностей резистивных вариантов, который содержит два изолированных проводника. Вокруг изолированных жил накручивается обогревательная спираль с большим сопротивлением. Через равные промежутки спираль поочередно замыкается на разные провода, так формируются греющие зоны.

Электрическая схема подключения элементов зонального кабеля

На электрической схеме подключения основных элементов зонального кабеля желтым цветом показаны токопроводящие жилы. Красной зигзагообразной линией обозначена нагревающая спираль, серыми точками указаны места подключения спирали к токоведущим проводам. Участки спирали, подключенные между противоположными проводящими жилами, являются отдельными нагревательными зонами.

Преимущество конструкции этого кабеля в том, что при перегорании спирали в одной зоне остальная часть кабеля будет функционировать.

  • Саморегулирующийся греющий кабель не требует монтажа термостата, он самостоятельно регулирует мощность выделяемой тепловой энергии, в зависимости от окружающей температуры. Его можно установить внутри и снаружи трубопровода на отдельных участках. Он содержит две токопроводящие жилы, между которыми полупроводниковая матрица изменяет сопротивление, соответственно и величину проходящего тока в зависимости от окружающей температуры. Так происходит регулировка количества выделяемого тепла.

Стоит отметить, что мощность понижается только на участках перегрева.

Греющий саморегулирующийся кабель для трубопровода

Принцип действия саморегулирующегося кабеля

Представленная выше диаграмма показывает принцип действия саморегулирующегося кабеля. На вертикальной оси обозначена мощность, выделяемая кабелем, горизонтальная ось графика показывает температуру окружающей среды. Этот график отображает зависимость выделяемой тепловой мощности кабеля от окружающей температуры. Из него видно, чем выше температура воды в трубе, тем меньше тепла выделяет кабель, и наоборот, при низкой температуре воды, кабель нагревается больше. На рисунке кабеля, расположенного над диаграммой красным цветом обозначен участок с низкой температурой воды и максимальным выделением тепла. Желтым цветом показан участок с минимальным выделением тепловой мощности при высокой температуре жидкости в трубе.

Распределение мощности нагрева на участках саморегулирующегося кабеля

  • А – низкая температура окружающей среды – максимальная выделяемая тепловая мощность;
  • В – умеренная температура воды – средняя мощность нагрева кабеля;
  • С – при плюсовой температуре жидкости близкой к +5°С потребляемая мощность кабелем будет близка к нулю.

Саморегулирующаяся модель обогрева пользуется наибольшим спросом у потребителей. Это вызвано его свойствами:

  • простота в эксплуатации и монтаже;
  • управление осуществляется внешней температурой;
  • его можно разрезать и использовать на отдельных участках;
  • каждая отрезанная часть регулируется автономно, мощность выделяемого тепла составляет 100 Вт/м;
  • работа осуществляется в наиболее экономичном и безопасном режиме.

Прежде чем приступить к монтажу обогревающей системы, надо грамотно рассчитать, что потребуется для установки, учитывая многие факторы:

  • зависимость толщины теплоизоляции и диаметра трубы – чем больше диаметр, тем тоньше теплоизоляция. Для обогрева труб большего диаметра понадобится больше тепла;
  • материал, из которого сделаны трубы и теплоизоляция;
  • теплопотери и условия эксплуатации трубопровода.

Для монтажа обогревательного элемента внутри трубы потребуется тройник (переходник), соответствующие уплотнительные герметичные сальники, через которые проходит кабель.

Нагревающий шнур в трубе протягивается по участкам стальной проволокой или тросиком. Острые участки труб и резьбовые соединения желательно избегать или временно их заклеить скотчем, изолентой, после протяжки снять.

Запрещается прокладывать кабель через запорные устройства и вентильные задвижки.

Монтаж кабеля в трубу: основные элементы и последовательность их соединения

Установка. Видео

Про монтаж греющего кабеля внутрь трубы рассказывает видео ниже.

Данная технология обогрева обеспечит безаварийную эксплуатацию систем водопровода в зимний период, избавит от дорогостоящего ремонта. Затраты на срочный ремонт систем водоснабжения в зимнее время несравнимо больше, чем установка и эксплуатация элементов обогрева. Стоит обратить внимание на существенный недостаток методики такого обогрева – при пропадании электроэнергии на длительное время, трубы могут быть заморожены. Для того чтобы исключить этот вариант, рекомендуется использовать автономные источники питания.

Оцените статью:

Монтаж системы обогрева(антизамерзания) труб, установка греющего кабеля на трубу и внутрь трубы

Система антизамерзания труб, может быть установлена как снаружи, так и внутри трубы.

Надежную работу системы антиобледенения обеспечивает саморегулирующийся нагревательный кабель, имеющий свойство автоматически изменять свою температуру, в ответ на изменение температуры окружающей среды.

Монтаж электрической греющей кабельной системы внутри трубы:

Для герметичного ввода греющего кабеля в трубу, используется специальный сантехнический сальниковый узел UHC16 или аналоги.

Сальник для ввода греющего кабеля в трубу состоит из резьбового сгона, втулки и резинового уплотнителя.

До ввода греющего кабеля в трубу, нужно установить все элементы сальникового узла на кабеле.

Основные условия безопасной установки греющего кабеля:

  • При размотке кабеля не допускать изломов и перекрутов
  • Не разрешается многократно перегибать кабель в одном и том же месте
  • Не допускать перегибов с радиусом менее 40 мм
  • Не допускать деформации кабеля
  • Избегать механических повреждений изоляции греющего кабеля
  • Муфту закрывающую соединение греющего кабеля с питающим(холодным) проводом размещать вне трубы
  • Не разрешается ввод греющего кабеля под прямым или острым углом
  • Трубу следует упаковывать в теплоизоляцию

После размещения нагревательного кабеля внутри трубы, нужно закрутить сальниковый узел, вплоть до достижения полной герметичности.

Монтаж греющего кабеля поверх трубы, также не сложен:

Для начала, требуется подобрать необходимую длину кабельной секции.

Так для обогрева 1 метра трубы, диаметром до 60 мм, требуется 1 метр греющего кабеля.

Холодный конец не следует размещать на трубе, он используется только для подключения.

Если Вы приобрели греющий кабель с избытком, то его можно разместить на трубе витками, не чаще 50-60мм меду ними.

Перехлестов греющего кабеля следует избегать.

Перед установкой греющего кабеля, при необходимости очистить трубу от загрязнений.

1. С помощью пластиковых стяжек или хомутов, надежно закрепите соединительную муфту на трубе.

2. Затем следует закрепить весь греющий кабель на трубе, также с помощью пластиковых стяжек или хомутов.

Тефлоновая оболочка кабеля прочна, но перетягивать ее, при креплении греющего кабеля, не стоит.

3. Далее, для получения большего эффекта теплоотдачи, следует изолировать трубу вместе с кабелем фольгой или алюминиевым скотчем.

4. Затем нужно упаковать трубу во внешнюю теплоизоляцию.



Монтаж греющего кабеля внутри трубы

Монтаж такого кабеля заключается в заделке и последующим монтажом внутрь трубы

На фото саморегулирующийся греющий кабель для монтажа в трубу со специальной проходкой.



На фото схема монтажа внутри трубы Ensto

Монтаж кабеля внутри трубы имеет ряд преимуществ, по сравнению с монтажом на поверхности трубы.

  1. Большая эффективность нагрева. Тепло съем в воде фактически выше в 2 раза.
  2. Нет необходимости демонтировать трубу из земли, если монтаж греющего кабеля выполняется не сразу
  3. Легко заменить кабель

Единственно нужно более тщательно подходить к выбору материалов. С учетом требований по гигиенической совместимости греющего кабеля с питьевой водой.

Обязательно соблюдать требования всех ГОСТ и СНИП в части электро и пожаро безопасности.





Греющий кабель: монтаж своими руками.

Решили сделать обогрев трубы своими руками, защитить водопровод от замерзания? Для этого необходимо знать методику и нюансы, поскольку некачественный монтаж может привести к выходу из строя всей системы электрического обогрева, короткому замыканию, повреждению электричеством, пожару. Поэтому монтаж нагревательного кабеля на трубе следует проводить с применением техники личной и пожарной безопасности.

Советы по монтажу обогревающего кабеля

Правильно произведенный монтаж обогрева трубы позволит эффективно и долго работать всей системе. При монтаже следует учесть некоторые моменты: нельзя сгибать и протягивать через острые края греющий кабель; избегайте любых повреждений кабеля. Установку кабеля эффективней производить вдоль трубы (экономит время, предотвращение повреждения кабеля пи теплоизоляционных работах). Но и здесь есть нюансы:

  • Избегайте прокладывать кабель по крайне верхней и нижней точке горизонтально расположенной трубы, этим Вы избежите случайные механические повреждения кабеля;
  • Термодатчик не следует устанавливать вблизи греющего кабеля;
  • Крепите греющий кабель алюминиевой лентой с шагом не менее 20 см. , а для лучшего теплообмена покройте кабель алюминиевой клейкой лентой.

Если Вы используете трубы из пластика или других синтетических материалов, следует покрыть их алюминиевой лентой под греющим кабелем или под ним и сверху него. Вот лишь некоторые нюансы самостоятельного монтажа греющего кабеля на трубе, так же порой есть необходимость обогрева внутри трубы, о нем читайте здесь.

Советы по подбору кабеля

Подбор греющего кабеля и комплектующих к нему. Для подбора кабеля нужно знать некоторые параметры: расчетные потери тепла кабеля, максимальная рабочая температура, максимально допустимая температура окружающей среды, длина и температурный класс кабеля.

На сегодняшний день существует три вида греющих кабелей: резистивный, резистивный зональный, саморегулирующийся. Зная специфику работы этих кабелей, можно спроектировать всю систему, но следует учесть, что резистивные кабели, хоть и стоят недорого, имеют свой минус. При их использовании в неоднородной температурной среде высока вероятность локального перегрева кабеля и выхода из строя всей системы. К тому же этот вид кабелей выпускается стандартной длины, что ограничивает выбор. Произвольно обрезать такой кабель нельзя.

Эффективно использовать на трубе саморегулирующийся кабель (не перегревается, нарезка необходимой длинны, простота монтажа). В бытовом применении такой кабель используется без термостатов и сложных систем управления. Советы по муфтированию смотрите в инструкции.

Однако, при проектировании обогрева на коммерческих объектах и промышленных трубопроводах следует использовать термостаты и шкафы управления. Это позволит сэкономить на электроэнергии, гарантирует надежную и безопасную работу всей системы в любое время года.

Рекомендуем греющий кабель для труб:

Отопление внутри трубы

Характеристики

  • Предназначен для установки внутри обогреваемой трубы
  • Саморегулирующийся нагревательный кабель
  • Тепловая мощность регулируется автоматически в зависимости от изменения температуры внутри трубы
  • Не перегреется и не сгорит даже при перекрытии
  • Готовая единица
  • Тепловая мощность: 10 Вт / м
  • В комплекте специальный сальник для ввода греющего кабеля в трубу
  • Улучшенное уплотнение муфты
  • Рекомендуется для контакта с питьевой водой

Описание

Froststop Pipe Inside - это нагревательная секция, основанная на саморегулирующемся нагревательном кабеле, которая поддерживает необходимую температуру трубопровода в течение всего холодного сезона, обеспечивая тем самым его хорошую производительность, бесперебойную работу и безопасное состояние.

Внутренняя часть трубы Froststop предназначена для использования в случаях, когда у вас нет возможности проложить греющий кабель непосредственно на поверхности трубы или труба уже проложена на глубине выше линии замерзания.

Труба Froststop Внутренняя секция устанавливается внутри трубы, заполненной водой или другим неагрессивным веществом. Секция также может быть установлена ​​вне трубопровода.

Нагревательная секция состоит из отрезка самоограничивающегося кабеля, снабженного 3-метровым холодным вводом с электрической вилкой на одном конце и концевой муфтой на другом конце.Для входа секции в трубку сальник входит в комплект.

Заводские соединительные и концевые муфты надежны и герметичны.

Электроэнергия подается с одного конца секции. На дальнем конце нагревательного сегмента установлена ​​концевая муфта, расположенная внутри трубы и обеспечивающая степень защиты IP68. Для входа секции в трубу используется сальниковый узел, состоящий из двух втулок, двух шайб и резинового уплотнительного кольца.

Приложение

Открытая площадка Бетон (заливка песком)
Крыша Под горячим асфальтом (кратковременно)
Водосточная труба и сливная труба Открытый (устойчивый к УФ)
Защита от замерзания

Информация для заказа

Технические характеристики

Номинальное напряжение 230 В переменного тока, 50 Гц
Линейный выход (+10 ° C) не менее 10 Вт / м
Максимальная рабочая температура
включен +65 ° С
выключено +85 ° С
Минимальная температура хранения –30 ° С
Минимальная температура монтажа –15 ° С
Минимальный радиус изгиба при установке 35 мм
Длина холодного конца 3 месяца
Штекер Schuko тип CEE 7/4
Степень защиты IP IP67
Материал внешней оболочки нагревательного кабеля Фторполимер
Размер резьбы сальника 1 ", ¾"
Максимально допустимое давление 9 атм

Ссылки на продукцию

Тип Длина, м Мощность, Вт
Труба для защиты от замерзания внутри-2 2 20
Труба для защиты от замерзания внутри-4 4 40
Труба для защиты от замерзания внутри-6 6 60
Труба для защиты от замерзания внутри-8 8 80
Труба для защиты от замерзания внутри-10 10 100
Труба для защиты от замерзания внутри-12 12 120
Труба для защиты от замерзания внутри-16 16 160
Труба для защиты от замерзания внутри-20 20 200

Саморегулирующийся нагревательный кабель

17 октября 2017 г.

Система BRITECH PT - POWER TRACE идеально подходит для защиты от замерзания, поддержания температуры и нагрева в трубах, резервуарах, резервуарах или на поверхностях во взрывоопасных зонах и во взрывоопасных средах в обрабатывающей промышленности.Высокая производительность, высокая температура, химическая стойкость. Систему легко спроектировать и установить с помощью необходимых комплектов подключения. Кабель можно отрезать до нужной длины на стройплощадке и установить непосредственно на трубы, что упрощает процесс установки и снижает количество отходов.

Технические характеристики

НАПРЯЖЕНИЕ: Доступно от 120 до 254 Вольт (AC)
ТЕПЛООТВОД: 3 ~ 18 Вт / фут
ТЕМП УСТАНОВКИ:
Минимальная температура установки: -60 ° C
Минимальная температура включения: -60 ° C

РАБОЧАЯ ТЕМП .:
Макс.рабочая температура выключено макс. 190 ° C (суммарно 1000 часов)
Макс. рабочая температура включена макс. 120 ° C
РАЗМЕР КАБЕЛЯ: 10,2 мм x 4,8 мм
МИН. РАДИУС ИЗГИБА: 25 мм

http://www.britech.ca/sr.html

ESA предупреждает о потенциальных электрических опасностях, связанных с заменой металлических счетчиков воды и линий водоснабжения сантехникам. Любые работники, выполняющие замену металлического счетчика воды или металлической системы водяного трубопровода, должны знать о возможности поражения электрическим током или возникновения дуги при нарушении целостности водяного трубопровода.

Рабочие всегда должны предполагать, что в системе трубопроводов может протекать электричество, и обращаться с металлическими водопроводными трубами так, как будто они находятся под напряжением. Скрытая неисправность отсоединенной или неисправной нейтрали в электрической системе увеличивает риск ...

Подробнее




Блейк Маршан

В декабре этого года Дженнифер Грин была удостоена награды «100 самых влиятельных женщин Канады» в категории «Квалифицированные профессии» от WXN (Женская сеть руководителей).

«Для меня большая честь быть признанным WXN и быть среди этой группы удивительных женщин», - сказала Грин о получении награды. «На протяжении своей карьеры я работал со многими замечательными наставниками и членами команды - им я говорю спасибо за то, что всегда меня вдохновляли. Я в полном восторге ». Грин - слесарь-слесарь-слесарь по профессии и работает с Skills Ontario в качестве директора по соревнованиям и инициативам молодых женщин.

Подробнее


Когда следует использовать нагревательный кабель для желобов и водосточных труб?

Тепловой кабель - это изолированный электрический провод, предназначенный для прокладки вдоль края крыши для предотвращения образования льда внутри желобов.Его легко установить, и он может предотвратить образование ледяных завалов на крыше и замерзание в водосточных желобах и водосточных трубах. Стоит отметить, что неправильная установка или неправильный выбор теплового кабеля может создать опасность поражения электрическим током или даже возгорания. Это также относится к старому или порванному нагревательному кабелю. Если ваш дом зависит от теплового кабеля, который был установлен более пяти лет назад, разумно проверить его на правильность работы или даже заменить его новым.

Термокабель способствует лучшему обогреву водостоков и водостоков.Это означает, что вы можете предотвратить все проблемы с водосточным желобом, связанные с зимой. Всякий раз, когда температура опускается ниже нуля, зимняя погода может способствовать образованию ледяных завалов на крыше и скоплению льда в желобах. Даже если ваша крыша вентилируется и утепляется должным образом, талая вода требует непрерывного пути для безопасного отвода воды с вашей крыши. В очень холодную погоду, особенно ночью, вода в водосточных желобах и водосточных трубах имеет тенденцию замерзать, а это означает, что она не может стекать должным образом. Если вы не создали четкую дорожку для стока, талая вода, выливающаяся из заполненных льдом желобов и водосточных труб, может создать ледяную опасность на проходах внизу.

Шаги по установке нового теплового кабеля на крыше

Установка теплового кабеля на крышу - одно из лучших решений, которые вы можете принять. Это предотвратит накопление льда зимой на карнизе, внутри водосточных желобов и водосточных труб. Излишне говорить, что скопление льда может привести к дорогостоящему повреждению вашей крыши. Однако самое лучшее - это то, что нагревательные кабели легко установить. Все, что вам нужно сделать, это привлечь подходящего профессионала, который поможет купить кабель нужной длины и посоветует, как добиться наилучших результатов во время установки.Лучше всего доверить установку профессионалу. Однако, если вы решили установить нагревательный кабель самостоятельно, выполните следующие действия.

  1. Очевидно, что первым шагом будет проложить кабель от электрической розетки до начальной точки на крыше. Вы должны закрепить начальную точку кабеля на черепице, которая находится выше по крыше, чем внешняя стена. Это гарантирует, что кабель будет покрывать весь свес крыши. Затем вам необходимо закрепить кабель с помощью прилагаемых зажимов для кабеля.
  2. Следующее, что вам нужно сделать, это протянуть кабель обратно к желобу под углом. Сделайте так, чтобы образовалась петля. Используя предоставленные зажимы для карниза, вам нужно прикрепить нижний край петли к последней черепице. Образовавшаяся петля должна частично заходить в желоб.
  3. Теперь вам нужно провести зигзагом трос вверх по крыше. Убедитесь, что вы создали треугольную форму шириной не менее 15 дюймов. Затем вам нужно согнуть кабель вверху, а затем закрепить его на черепице с помощью зажима для черепицы.Вам нужно повторить зигзагообразный узор несколько раз, чтобы покрыть весь периметр вашей крыши.
  4. После того, как вы дойдете до конца линии крыши, следующим шагом будет проложить термокабель в желоб. Вы можете проложить кабель в нижней части желоба или подвесить его с помощью S-образных крючков или подвесок, которые прикрепляются к участкам петли.
  5. Нельзя игнорировать и водосточные трубы. Добравшись до него, опустите петлю кабеля в водосточную трубу. Обязательно вытяните петлю как можно глубже.Ничего страшного, если петля попадет в розетку.
  6. Затем необходимо установить кабель водостока обратно в начальную точку кабеля. Не забудьте пропустить конец через водосточную трубу к выпускному отверстию.
  7. Последний шаг - просто подключить кабель к розетке GFCI. Теперь вам нужно проверить, все ли работает должным образом. Если все идеально, можно отключить кабель, пока не пойдет снег. Это поможет сэкономить энергию.

Heavenly Heat Inc.лучший выбор при поиске лучшего нагревательного кабеля для крыши в Торонто. Мы являемся ведущим дистрибьютором и производителем противообледенительных систем. Позвоните нам сегодня, чтобы узнать о тепловых кабелях премиум-класса в Торонто.

К счастью, установка нагревательного кабеля для желобов внутри водосточных желобов и водосточных труб гарантирует, что талая вода не замерзнет повторно. Кабель позволяет талой воде с крыши непрерывно стекать с крыши в землю до того, как она замерзнет. Это основная причина, по которой тепловые кабели считаются эффективным способом предотвращения образования ледяной плотины и образования льда в водосточных желобах и водостоках.

Что нужно для очистки желобов

Если крыша вашего дома имеет необходимый уровень изоляции и вентиляции, вам нужно только установить кабель обогрева внутри водосточных желобов и водостоков. Это автоматически направит сточную талую воду с проходов внизу.

Рекомендуется использовать саморегулирующийся нагревательный кабель, так как он отводит тепло, когда это необходимо, и отключается, когда нагрев не требуется. Кроме того, кабель с обогревом идеально подходит для пластиковых, деревянных или металлических водосточных желобов и водосточных труб, и даже при наложении кабеля он не перегреется.

Различные кабели имеют разные уровни напряжения, и в большинстве случаев вы можете приобрести кабели на 120 и 240 напряжения. Выберите предварительно собранный кабель и, в зависимости от ваших требований, вы можете выбрать любую длину кабеля от 6 футов до 100 футов. Для более крупного проекта вы можете выбрать рулоны кабелей длиной от 50 до 1000 футов. Помните, что для прокладки кабелей внутри водосточных желобов и водосточных труб вам потребуются фиксирующие компоненты.

Для максимальной эффективности работы установите полную систему защиты от обледенения водостока, оснащенную датчиком и контроллером.Хотя доступны ручные системы, большинство инженеров не рекомендуют их для обеспечения оптимальной энергоэффективности. В зависимости от вашего бюджета вы можете решить, устанавливать ли ручную или саморегулирующуюся систему защиты от обледенения.

Нагревательный кабель Водопроводные трубы Продажи

Нагревательный кабель 220 В (17 Вт / м) для прокладки внутри водопровода (трубопроводов) с муфтой для входной трубы

Описание:

Это специальная конструкция для защиты от замерзания внутренних и внешних труб, а также для защиты от обледенения кровли и водосточных желобов. Штекер EU предварительно собран, готовый комплект для установки.

Комплект саморегулирующегося нагревательного кабеля в трубе мощностью 17 Вт на метр с вилкой ЕС и муфтами. Не требует установки терморегулятора или других систем контроля, его мощность и степень тепловыделения в зависимости от изменения температуры окружающей среды. По вашему заказу изготовим секцию необходимой длины.

Комплект на основе нагревательного кабеля для использования в водопроводе с номинальной мощностью 17 Вт / м включает:

- нагревательный кабель с внешней пищевой оболочкой, позволяющий использовать кабель в питьевой воде.

-Ввод в трубу с наружной резьбой 1/2 "и 3/4", двумя прокладками и резиновой пробкой для обжима нагревательного кабеля.

- Холодный кабель длиной 1,5 метра с вилкой европейского стандарта.

-Клейкая термоусадочная трубка, предотвращающая попадание влаги в технические соединения.

Монтаж производится в любое время года, выкапывать трубу не требуется.

Технические характеристики:

Максимальная температура поддержания: 65 ° C

Максимальная выдерживаемая температура: 125 ° C

Мин. Температура установки: -40 ° C

Мин. Радиус изгиба: 20 мм при -20 ° C

Входное напряжение: 200 ~ 240 В

Мощность при 10C: по умолчанию 17 Вт / м

Ширина нагревательного кабеля: 9 мм

Толщина нагревательного кабеля: 6.5 мм

Длина холодного конца: 1,5 метра

Макс.длина цепи: 40 м

Состав:

1. Медный провод: 7x0,3 мм

2. Токопроводящий нагревательный элемент

3. Термоэластичная внутренняя изоляция из пластика

4. Медно-алюм. Оплетка

5. Наружная оболочка из термоэластичного пластика

(Термоэластичная пластиковая оболочка обладает хорошей мягкостью и атмосферостойкостью, чем материалы ПВХ, ПЭ).

Приложение:

- Защита от обледенения крыши и водостока



У нас есть зажимы для крыши и кабельные стяжки, которые продаются в магазине. При необходимости перейдите в магазин, чтобы выбрать или свяжитесь с нами...

- Защита трубы от замерзания

Труба может быть установлена ​​внутри и снаружи трубы.


Умный нагревательный кабель, который помогает защитить трубы и кабели при температуре -30 °.

F-10 - это умный саморегулирующийся нагревательный кабель, который распознает температуру окружающей среды и соответствующим образом регулирует мощность. Поскольку нагревательный кабель заботится о себе сам, у вас всегда будет равномерное распределение тепла и контролируемое потребление. F-10 также испытал алюминиевый экран, который делает этот кабель прочным, но действительно простым в установке.

Параллельно резистивный, это означает, что саморегулирующийся нагревательный кабель состоит из двух параллельных проводов, встроенных в полупроводниковый материал, который регулирует свою мощность в зависимости от температуры окружающей среды. Даже если на улице может быть выше нуля и эффект защиты от замерзания не нужен, нагревательный кабель все равно будет включен. Чтобы полностью отключить его, вы должны установить термостат, например, EB-Therm 800. F-10 можно использовать как внутри, так и снаружи для водопроводных и канализационных труб.

Очень простая установка

Поскольку кабель является саморегулирующимся, его можно легко разрезать и перекрестить, чтобы он идеально подходил к трубе, без риска перегрева. Холодный кабель не нужен. Алюминиевый экран также упрощает снятие изоляции и установку кабеля, а также делает его прочным. Прерыватель замыкания на землю должен использоваться со всеми конструкциями нагревательного кабеля.

Система отопления, пригодная для питьевой воды

F-10 и принадлежности к нему подходят для установки внутри труб с питьевой водой.Это связано с тем, что они одобрены для использования с питьевой водой в соответствии со стандартом KTW и NSF / ANSI Standard 61. Это означает, что F-10 и его аксессуары создают одобренную для питьевой воды систему отопления, части которой предназначены для идеального взаимодействия.

Интеллектуальные аксессуары упрощают работу

С полным комплектом кремниевых соединений / разъединителей, одобренным для использования с питьевой водой, для подключения кабеля не требуется термофен. Вместо этого используется клей, что означает отсутствие так называемых «горячих работ». Еще одним умным аксессуаром является дополнительный набор F-10, который не только одобрен для питьевой воды, но и имеет овальную упаковку, которая идеально соответствует форме кабеля.Это означает, что резьбовое соединение имеет надежное и плотное уплотнение.

Справляется с самыми тяжелыми условиями

F-10 был разработан, чтобы справляться с самыми холодными зимами. Нагревательный кабель защищает:

  • Внутри установлена ​​неизолированная пластиковая труба диаметром 32 мм при температуре до -30 ° C.
  • Установленная снаружи пластиковая или металлическая труба 32 мм с изоляцией 20 мм, -20 ° C.
  • Эффект можно еще больше усилить, если смонтировать кабель двойной или спиралью.

Примеры приложений:

  • Водопровод
  • Канализационная труба
  • Дренажные трубы
  • Уэллс

Нагревание до электрических нагревательных кабелей

Современные нагревательные кабели представляют собой безопасные и энергоэффективные решения для снятия холода зимой

Нагревательные кабели обычно называют кабелями обогрева, обогревателями или тепловой лентой, в то время как кабели самой современной конструкции, саморегулирующиеся обогревательные кабели, также известны как кабели с самоограничением.Как бы они ни назывались, все они в значительной степени работают по одному и тому же принципу: когда напряжение подается на длину провода с заданным сопротивлением, оно затем рассеивает фиксированный уровень мощности в виде излучения тепла, основанного на законе Ома. Тепло выделяется из-за сопротивления в сплавах кабеля, когда ток проходит через него, тем самым нагревая непосредственное физическое окружение.

По этой причине нагревательные кабели используются во множестве применений, от защиты труб от замерзания до таяния снега на тротуарах или подъездных дорожках, для предотвращения образования ледяных плотин на крышах, для предотвращения образования опасных сосулек в желобах и водостоках, до полов внутри помещений. утепление при установке под плитку или паркетный пол.Кроме того, нагревательные кабели используются в ряде промышленных приложений для защиты от замерзания и технического обслуживания, чтобы поддерживать постоянную температуру жидкостей в трубах, чтобы предотвратить деградацию жидкости или поддерживать вязкость для условий потока. Промышленные нагревательные кабели в этой статье не рассматриваются.

Существует два основных типа нагревательных кабелей:

  • Нагревательные кабели постоянной мощности - самые простые из этих двух. Эти типы кабелей фиксированной длины либо включены при полной 100% тепловой мощности, либо выключены при 0% тепловой мощности.Обычно для поддержания постоянной температуры требуется термостат. Кабели постоянной мощности нельзя перекрывать, так как это может привести к их перегреву. Обрыв участка кабеля приведет к полному отказу всей системы. Преимущество их заключается в том, что они недорогие, но их нельзя разрезать на месте. Вместо этого они продаются с определенной длиной и выходной мощностью, что делает их менее универсальными, чем саморегулирующиеся кабели. Кабель постоянной мощности можно использовать на внутренних и внешних линиях водоснабжения, подверженных отрицательным температурам.Они идеально подходят для использования в подпольях, коттеджах, сараях и хозяйственных постройках, которые не отапливаются регулярно.
  • Саморегулирующиеся нагревательные кабели преодолевают ограничения кабелей постоянной мощности. В этом типе кабеля электрические провода совместно экструдируются в нагревательный элемент, состоящий из материала на основе полимера с частицами углерода. Это обеспечивает путь сопротивления, следовательно, цепь по длине нагревательного кабеля. Это сопротивление и, следовательно, мощность нагревательного кабеля варьируются в зависимости от температуры из-за микроскопического расширения и сжатия полимера.Выходная мощность уменьшается при повышении температуры. И наоборот, при более низких температурах мощность увеличивается. Термостат не требуется, поскольку они автоматически изменяют свою тепловую мощность в зависимости от изменений окружающей температуры. Предназначенные для промышленного, коммерческого и жилого применения, они обеспечивают максимальную защиту от замерзания и поддержание температуры, а также могут быть быстро и легко разрезаны на любую длину на месте. Поскольку они предназначены для изменения теплоотдачи при изменении окружающей температуры, они идеально подходят для использования на металлических или пластиковых водопроводных и сливных трубах, которые подвержены отрицательным температурам, для технологических процессов, в которых жидкости по трубам требуют постоянной температуры, а также для замораживания. защита отводных оросительных систем.

ЗАЩИТА ТРУБ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Подумайте вот о чем: при замораживании галлон воды расширится до объема на 9% больше, чем исходный галлон. Поэтому неудивительно, что полностью или частично замерзшая труба будет набухать и трескаться, особенно когда в трубе находится воздух.

Выпуклость или трещина в трубе с просачиванием льда является явным признаком разрыва трубы. Однако иногда труба может выглядеть нормально, и домовладелец может не заметить небольших трещин, вызванных расширением льда.К сожалению, как только лед внутри замерзшей трубы начинает таять, и вода просачивается наружу, уже слишком поздно. В зависимости от степени повреждения общие затраты на очистку поврежденной трубы могут вырасти до десятков тысяч долларов. Страховая компания State Farm Insurance оценивает средний размер страхового возмещения за ущерб, причиненный водой из-за замерзших труб, примерно в 15 000 долларов.

Если владелец здания знает, что определенная часть конструкции с активными водопроводными трубами может иметь температуру ниже нуля, разумным решением будет установка нагревательного кабеля.В сочетании со встроенным термостатом система автоматически «включается», когда температура опускается ниже нуля. Кабели обеспечивают необходимый уровень тепла для предотвращения замерзания труб, но недостаточный для нагрева воды внутри труб. Термостат обеспечивает автоматическое управление системой, поэтому он экономит энергию, запитывая кабель только при необходимости. Для оптимальной работы системы поверх кабеля можно установить изоляцию трубы, чтобы сохранить тепло, а пластиковые трубы можно обернуть алюминиевой фольгой, чтобы тепло равномерно рассеивалось в трубе.

Преимущество этой конструкции заключается в том, что кабели монтируются один раз и оставляются на трубах в течение многих лет - даже когда температура опускается до -40 ° F (-40 ° C).

ПРЕДОТВРАЩЕНИЕ ЛЕДЯНЫХ ПЛОЩАДЕЙ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Ледяная плотина - это образование льда, которое появляется у карниза крыши во время продолжительных периодов снегопада и холодной погоды. Ледяные плотины образуются, когда лед накапливается по краю крыши, образуя плотину, задерживающую воду в бассейне. Если собирается достаточно большое количество воды, она может проникнуть под черепицу и полностью проникнуть в здание, нанося значительный ущерб потолкам, полам и за стенами.Ремонт крыши - дорогое удовольствие. Даже мелкий ремонт размером в пару квадратных футов обычно стоит 1000 долларов или больше. Более крупный ремонт или ремонт кровли из шифера и металла может стоить на тысячи долларов дороже. Полная замена крыши, то есть отрыв старой крыши от дома и замена ее новой, может стоить от 4000 до 25000 долларов.

Опять же, проверенным решением для защиты от обледенения кровли и водостоков являются нагревательные кабели. Предотвращая образование ледяной плотины по краям крыши, в желобах, водостоках и водосточных трубах, кабели создают путь для талой воды от крыши, который предотвращает образование ледяных плотин.Автоматический контроллер, входящий в состав большинства систем, делает работу более энергоэффективной. Подключив контроллер к электрической розетке и кабелю, контроллер включит систему, когда температура опустится ниже 38 ° F (3 ° C) и на поверхности датчика будет вода. Если существует хотя бы одно из вышеперечисленных условий, система управления не «включит». Когда температура поднимается выше 48 ° F (9 ° C), контроллер выключает систему.

СНЕГОВАРКА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Нагревательные кабели можно прокладывать под бетонными или асфальтовыми проездами, тротуарами или патио для защиты от снега или льда.Это гораздо более эффективная и «зеленая» альтернатива вывозу или внесению экологически вредной соли. Система нагревательных кабелей, сформированная в виде матов разного размера, укладывается под бетонную или асфальтовую поверхность или брусчатку. Коврики чрезвычайно экономичны и устраняют дорогостоящие и трудоемкие хлопоты по уборке снега за счет автоматического поддержания температуры поверхности выше точки замерзания. Для активации ковриков необходимо одновременное выполнение двух условий: температура должна быть ниже нуля, и система должна определять влажность или снегопад.Даже в северных городах, таких как Чикаго, фактическое время выпадения снега на землю составляет менее 30 часов в год. С точки зрения затрат это всего несколько долларов в год. Это также означает, что вам больше не нужно обращаться в дорогостоящие службы снегоочистителя, стоимость которых может составлять сотни или даже тысячи долларов в год. Кроме того, если посреди ночи выпадет снег, вы проснетесь на уже расчищенном тротуаре и подъездной дорожке - в отличие от ваших соседей. Еще одно менее очевидное преимущество - бесшумность ковриков. Любой, кому приходилось слышать, как работает снегоочиститель часами подряд, может засвидетельствовать, что это не самое приятное занятие.

В большинстве случаев снег тает со скоростью, соответствующей среднему снегопаду, что сводит к минимуму накопление снега на нагретой поверхности. В зависимости от доступного напряжения и конфигурации коврики можно легко комбинировать и адаптировать для покрытия уникальной конфигурации пешеходных дорожек, лестниц, патио и проезжей части.

Предприятия и домовладельцы получают выгоду от более безопасных пешеходных переходов, более низких ставок страхования и соблюдения Закона об американцах с ограниченными возможностями (раздел 3.2.4.3). Погрузочные доки, въезды для машин скорой помощи и пассажирские платформы на автобусных вокзалах и вокзалах также выигрывают от этой защиты, когда пешеходы могут безопасно передвигаться по защищенной поверхности.

УПРАВЛЕНИЕ ПОЛА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Полы из твердых пород дерева и плитки могут вызывать неприятные ощущения холода даже в теплом климате. Кабели для обогрева пола удаляют холод мягким, непрерывным теплом, когда они используются в качестве дополнительного тепла, чтобы сделать пол уютным, или в качестве тепла для обогрева всей комнаты. В зависимости от производителя, системы могут использоваться с широким выбором поверхностей, включая керамику, фарфор, терраццо, стеклянную мозаику, мрамор, натуральный камень и агломераты, а также под конструкционную древесину и ламинат.Кабели можно даже прокладывать в облицованных плиткой душевых или других влажных помещениях, хотя рекомендуется, чтобы домовладелец сначала проконсультировался со своим местным инспектором по электрике, чтобы убедиться, что это применение разрешено в юрисдикции.

Помимо комфорта, системы утепления пола безопасны, энергоэффективны и экономичны. После установки практически невозможно повредить или разрезать кабели. Кроме того, программируемый термостат с защитой GFCI мгновенно отключит питание в случае короткого замыкания. Термостат также предлагает точный контроль температуры, мониторинг и регулировку температуры пола для обеспечения оптимального тепла.Стоимость минимальная: 12 ватт на квадратный фут, 30 квадратных футов. Коврик притягивает эквивалент электрического одеяла. Кроме того, по оценкам, добавление утепления пола по всему дому может увеличить его стоимость при перепродаже на целых четыре процента.

Современные системы обогрева пола производятся либо в виде кабелей «произвольной формы», которые обеспечивают максимальную универсальность конструкции, либо в виде «фиксированных» кабельных матов для экономии трудозатрат в помещениях стандартной формы.

Кабели произвольной формы не закреплены, поэтому их можно поворачивать и располагать любым образом, чтобы они соответствовали участкам с изгибами, углами или препятствиями.Расстояние между кабелями не фиксировано, и рекомендуется оставлять между ними зазор 2-3 дюйма. Также настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является необходимым и которую можно использовать для прокладки оставшегося кабеля. Хотя это обычная практика, изолента не рекомендуется для крепления кабелей, поскольку она не гарантирует правильного расстояния и может привести к недостаточной или оставшейся длине кабеля и неравномерной тепловой мощности. Вместо этого кабели произвольной формы следует устанавливать с помощью зажимов или разъединительных мембран непосредственно на конструкцию черного пола, а затем заделывать их в тонкослойную или самовыравнивающуюся подложку.

В отличие от кабелей произвольной формы, фиксированные или готовые маты с лучистым обогревом имеют нагревательные кабели, вплетенные в сетчатую основу, которая подходит для быстрой установки в стандартных прямоугольных помещениях, в многоквартирных домах или в больших помещениях. Хотя подложку можно обрезать, чтобы можно было настроить компоновку, сами кабели должны оставаться неповрежденными, что ограничивает гибкость конструкции. В установках, где обрезки подложки недостаточно, у производителя можно заказать нестандартные коврики различной формы, например овалы, круги и треугольники.

Как и следовало ожидать, установка фиксированного кабеля - это более быстрый и менее трудоемкий процесс, чем монтаж кабелей произвольной формы. Системы обогрева полов с самоклеящимися матами еще проще. Маты коммерчески доступны в виде готовых прямоугольных матов стандартных размеров с самоклеящейся широкой подложкой, что помогает сократить время и трудозатраты на установку. Коврики можно положить на основу, и они останутся на месте, пока мат заделан в тонкослойную или самовыравнивающуюся подложку. Имея толщину менее 1/8 дюйма, коврики практически не увеличивают высоту пола, что значительно снижает затраты на модернизацию, поскольку нет необходимости поднимать дверь или отделочные работы.


Питер К. Лил, менеджер по маркетингу продукции компании Emerson, работает в компании Emerson уже 8 лет. Он отвечает за всю продукцию под торговой маркой EasyHeat, в том числе за нагревательные кабели и термостаты. Он имеет степень в области промышленного инжиниринга и имеет более чем 20-летний опыт управления продуктами и разработки новых продуктов, а также более 10 лет опыта работы на потребительском / розничном рынке

Предотвращение замерзания труб с помощью нагревательных кабелей для труб с намоткой

Если вам когда-либо не повезло иметь дело с замороженной трубой в своем доме, вы понимаете важность предотвращения замерзания трубы этой зимой.Замерзшая труба не только останавливает поток воды, но и может привести к разрыву трубы. Сначала вы не заметите утечки воды, однако, когда труба оттаивает, это может привести к серьезным повреждениям от воды.

Миф № 1 Изоляция труб предотвратит замерзание труб (ЛОЖНО)

Хотя изоляция труб замедлит процесс замерзания, если вода находится в трубе, окруженной отрицательными температурами в течение достаточно длительного времени, труба замерзнет. Изоляция труб замедлит процесс замерзания, что может помочь, если вода будет постоянно смываться.

Миф № 2 Если из крана будет течь вода, это предотвратит замерзание труб (ЛОЖЬ)

Мы действительно рекомендуем не допускать, чтобы краны капали на трубы, которые могут замерзнуть, но это не надежный план. Если температура достаточно низкая, труба, из которой капает вода, замерзнет. Регулярная промывка трубы поможет, однако нецелесообразно постоянно промывать трубу каждую холодную зимнюю ночь.

Самая большая проблема с двумя распространенными мифами, перечисленными выше, - это отсутствие источника тепла.Проверенный способ предотвратить замерзание трубы - поддерживать температуру воды внутри трубы выше 32F. Этого можно добиться путем обогрева помещения, в котором находится труба (обычно в подвале или гараже). Если труба расположена в помещении, которое не отапливается регулярно, самым простым решением является добавление нагревательного кабеля для труб в качестве источника тепла.

Что такое нагревательный кабель для труб?

Трубный нагревательный кабель подобен удлинителю, который наматывается на трубу и затем покрывается изоляцией трубы.Нагревательные кабели труб подключаются к трехконтактным электрическим розеткам, как обычный удлинитель. Терморегулирующий термостат находится на конце шнура, оставленном вне изоляции трубы. Термостат будет включать и выключать кабель, чтобы регулировать температуру трубы и оставаться энергоэффективным. Термостат также включает в себя кнопку тестирования и индикатор включения, который загорается при включении кабеля. Нагревательные кабели Wrap-One Pipe могут предотвратить замерзание труб при температурах до -50F!

Зачем использовать изоляцию труб поверх нагревательного кабеля?

Изоляция труб из стекловолокна предотвратит потерю тепла от нагревателя трубной обертки и направит тепло к трубе, а не к воздуху, окружающему трубу.Изоляция также замедлит теплопотери из трубы, что позволит нагревательному кабелю отключаться на более длительные периоды времени, что сэкономит энергию и деньги, а также продлит срок службы нагревательного кабеля.

Подойдет ли изоляция трубы поверх нагревательного кабеля?

Это обычная проблема, с которой мы сталкиваемся, когда заказчики изолируем нагревательные кабели. Поскольку нагревательный кабель наматывается на трубу по спирали, диаметр трубы и кабеля больше. Больший диаметр обычно требует использования изоляции трубы следующего размера.Например, если у вас есть 1-дюймовая труба с нагревателем для трубной обертки, мы бы порекомендовали вместо этого заказать изоляцию трубы для 1-1 / 4-дюймовой трубы.

ВИДЕО: Как обернуть наружные трубы для предотвращения замерзания с помощью нагревательных кабелей для труб

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
