Установка накопительных емкостей: водонакопитель запаса холодной воды, схема установки емкостей с насосом — обвязка, размеры, подключение устройства, монтаж в частном доме
водонакопитель запаса холодной воды, схема установки емкостей с насосом — обвязка, размеры, подключение устройства, монтаж в частном доме
Отсутствие привычной h3O в водопроводном кране — распространенная бытовая неприятность, свыкнуться с которой попросту невозможно. Человек способен адаптироваться к систематическому отключению газа или электричества, но именно нехватку питьевой жидкости переносит тяжелее всего. Конечно, можно заранее набирать живительную влагу в бутыли и бидоны, но это не выход из положения. Гораздо разумнее приобрести накопительный бак для системы водоснабжения и произвести установку емкости под воду.
Предназначение водонакопителя
Потребности современного человека не ограничиваются просто поступлением питья в жилище. Каждый потребитель данного ресурса хочет, чтобы h3O текла из крана непременно под хорошим напором и обеспечивала бесперебойное функционирование бытовых приборов. Однако в ряде ситуаций подобное возможно только при наличии водонакопительного бачка.
Монтаж обычно производится:
- Если на приусадебной территории или поблизости отсутствуют альтернативные водные источники. При подобном раскладе резервуар, систематически наполняемый из автоцистерны, станет настоящим спасением.
- Когда в жилые помещения по централизованной водопроводной системе жидкость подается нерегулярно или в соответствии с установленным графиком.
- При наличии собственной скважины или колодца, обладающих малой производительностью. В таком случае ограниченные ресурсы попросту не могут удовлетворить все потребности жильцов.
- Во время частых отключений электроэнергии, без которых не в состоянии функционировать насосные агрегаты.
Использование водяного резервуара
Чтобы в любой момент воспользоваться резервным запасом h3O, бак-накопитель нужно подсоединить к водопроводу. Подведение необходимо осуществить с учетом подачи водного раствора в автоматическом режиме (если не хватает внешнего напора) или установить момент активации с помощью обычного вентиля.
- тип источника;
- предположительное месторасположение;
- планировку жилого помещения и т.п.
Кроме того, желательно заранее ознакомиться с конструкцией разных накопительных баков для водоснабжения и рассмотреть схемы их подключения. После того как все важные нюансы будут учтены, а доступная информация изучена, можно выбирать наиболее подходящую конфигурацию.
Особенности емкости-накопителя
Водяной резервуар предназначен для поддержания необходимого уровня давления (так же, как расширительный). Оптимальным решением для этих целей является накопитель с мембраной закрытого типа. Такие модели производятся с расположенной внутри мембранной основой. Сетка-мембрана разграничивает внутреннюю область на две половины. Одну секцию занимает воздух, вторую — жидкость.
Водонакопители используются в индивидуальных системах. Их применение актуально при систематических перебоях поступления воды в жилище. Резервуар-накопитель восполняет ее за счет накопленных запасов. Водонакопительные баки производятся заводами-изготовителями в широком ассортименте по размерам и объемным характеристикам. На поверхность корпуса выведены водоотводные и водоподающие переходники, фильтрующие элементы, вентиляционные отводы. Также есть модели, оснащенные насосными станциями. Они уже относятся к категории дорогостоящих изделий.
Бак-накопитель одновременно осуществляет ряд функций:
- стабилизирует уровень давления в момент бездействия нагнетателя;
- защищает от гидроударов, возникающих из-за проникновения в водопроводную систему воздушных масс или скачков электроэнергии;
- сохраняет установленный объем жидкости;
- обеспечивает износостойкость насосов.
Разновидности резервных баков (водонакопителей) для холодной воды
В соответствии с техническими признаками и особенностями конфигурации, водонакопительные емкости подразделяются на несколько классов по:
-
Форме.
Их выпускают круглыми, прямоугольными, цилиндрическими, в виде нестандартных моделей.
- Конструктивным отличиям: закрытые или открытые.
- Материалу, из которого резервуары изготавливаются. Самые распространенные — это металл, полипропилен, нержавейка, пластмасса.
- Объему. Водонакопители обладают вместимостью от 7 до 500 л.
- Целевому назначению: для ГВС, ХВС, отопительных систем и орошения.
- Методу установки. Возможно вертикальное или горизонтальное размещение, подземный, настенный монтаж.
Их выпускают круглыми, прямоугольными, цилиндрическими, в виде нестандартных моделей.
Устройство и схема подключения накопительного бака для воды к водопроводу
Уровень жидкости в резервуаре-накопителе регулируется встроенными уровнемерами, которые делятся на поплавковые и электронные версии. Нагнетатель перекачивает h3O из источника в резервное хранилище. Водная среда заполняет бак-водонакопитель до установленного значения, после чего срабатывает кран с поплавком и процесс водозабора останавливается.
Электрический двигатель насоса в момент активации начинает наполнять отделение резервуара, предназначенное для сбора. Отсек для воздушного пространства в этот момент уменьшается. Снижение объема воздуха приводит к повышению давления. Как только определенная норма достигнута, нагнетающий агрегат отключается в автоматическом режиме. Он заработает вновь, когда показатель атмосфер снизится до минимального уровня.
Нюансы выбора бака-накопителя
Выбирая подходящую водонакопительную емкость, ориентируйтесь на нужды будущих потребителей водного ресурса. Определите, сколько человек будет им пользоваться. Также подсчитайте количество водозаборных объектов в доме или квартире. К таковым относятся: кухонные краны, душевые, различные бытовые приборы, потребляющие h3O в процессе работы. Плюсом ко всему, учитывайте возможность использования сразу несколькими людьми. Чтобы не получилось так, когда один член семьи моется, а второй в это время не может помыть посуду.
Назначение
Резервуары применяются для сбора и хранения питьевой жидкости и других веществ неагрессивного типа, соответствующих пищевой категории. Разнообразие размеров накопительных баков водоснабжения с насосом и без для воды в квартире позволяют сохранить достаточное количество ресурса. Определенный объем запасов особенно актуален при систематических отключениях подачи. А также в случаях, когда на приусадебном участке отсутствует источник.
Форма и объем
Многие, кто на практике сталкивался с приобретением резервной емкости, считают, что оптимальный литраж должен равняться 250л. Именно столько жидкости окажется вполне достаточно для массового расхода. К примеру, уйдет на уборку в доме, помывку машины, наполнение ванны. Водный раствор при этом будет постоянно перемещаться не застаиваясь. 150 или 200 литров для этого маловато.
Тем не менее уверенно рекомендовать какие-то определенные параметры невозможно. Самое обыденное, но ценное вещество — h3O все потребляют по-разному.
Поэтому, приобретая бак-накопитель, ориентируйтесь на потребности своих домочадцев.
Материалы
Заводы-изготовители производят устройства двух разновидностей: металлические и пластиковые.
Первый вариант — это изделия из нержавейки, которая невосприимчива к механическим повреждениям и ржавчине. В связи с этим модели из металла стоят достаточно дорого и нередко производятся на заказ. Чтобы избежать негативного влияния коррозии при сборе и хранении горячей жидкости, резервуары покрывают изнутри термоустойчивой эмалью.
Баки-накопители из пластика являются самыми практичными и распространенными. Они отличаются простотой изготовления, малым весом и невысокой стоимостью.
Особенности установки (монтажа) накопительной емкости: как поставить бак для воды в частном доме или квартире
Независимо от месторасположения, устанавливать резервное водное хранилище предстоит поэтапно. Порядок действий выглядит следующим образом:
- первым делом подготовьте основание под водонакопитель;
- зафиксируйте его на подготовленной основе;
- поставьте поплавковый кран;
- проделайте отверстия для трубопровода;
- монтируйте запорную арматуру;
- теперь установите переливную трубку, она должна иметь вывод в канализацию и быть прикрепленной к поверхности резервуара;
- в завершение проверьте герметичность конструкции;
-
при необходимости утеплите бак полистиролом или минеральной ватой.
Варианты подключения
Подключить накопитель к водопроводу можно двумя разными методами: разместив его на определенной высоте или поставив на уровне земли.
Верхнее размещение применяется в основном тогда, когда в жилом помещении отсутствуют бытовые приборы, особо требовательные к хорошему напору. Для минимальных потребностей домочадцев, таких как мытье посуды, уборка в доме, гигиенические процедуры — оно является оптимальным.
Нижнее расположение отличается большей эффективностью. Подходит для жилых домов, в которых обустроены все удобства, привычные городским жителям. Данный тип установки подразумевает обязательное оснащение насосом, так как в его отсутствие не удастся получить необходимый напор.
Как подключить накопительный бак для воды, сделать обвязку емкости
Водный резервуар монтируется на специально подготовленной площадке-основе, которая изготавливается из бетона или металла.
Входную трубу можно подобрать любого размера, жидкость все равно подается под давлением.
Но выходную и подводку к водопроводу необходимо взять диаметром не менее 32 мм.
Чтобы h3O не замерзала (если бачок установлен, например, на неотапливаемом чердаке), нужно установить обогревающие элементы.
Схемы водоснабжения с накопителем
Во многом зависят от расположения и типа источника, процесса подготовки ГВС, а также выбранной насосной системы, подающей воду в емкость.
Так, если водозабор осуществляется из 7-8-метрового колодца, вполне достаточно приобрести поверхностный насос. На входную трубу предстоит установить обратный клапан, чтобы h3O не утекала.
Поднять водный раствор с глубины 15-18 метров удастся только с помощью выносного эжектора, которым необходимо оснастить нагнетатель.
Ну а в отношении артезианской скважины не обойтись без погружного прибора.
Централизованное водоснабжение
При установке водонакопителя, независимо от типа подключения, обязательно потребуется запорный элемент. Именно он препятствует выходу запасенной жидкости назад в водопровод.
Верхнее подведение
Бак-накопитель монтируется под потолком выше трубопровода или в чердачном помещении. На начальном этапе на нем уже должны быть падающий и водозаборный штуцеры, а также патрубок сброса излишков в канализацию.
Следом устанавливаются фильтрующий прибор грубой очистки, обратный клапан, водоизмеритель, вентиль. Только после этого можно монтировать тройник, выводящий трубку к входному переходнику.
Шланг для удаления лишней h3O опускается в канализационную трубу или просто выводится за пределы жилого помещения, например, в сад или на приусадебный участок.
Чтобы контролировать уровень заполнения, применяют специальные поплавковые элементы.
Подведение снизу
В данном случае все манипуляции выполняются аналогично предыдущему способу. Но в отличие от него, на выходе устанавливают насосную станцию, создающую в трубопроводе определенное давление. Чтобы пользоваться жидкостью, предстоит для начала активировать насос.
Нижнее подключение накопителя с мембраной
Изучая схемы водоснабжения с накопительной емкостью запаса воды в квартире, нельзя не обратить внимание на данный вариант. Подключить водонакопитель такого типа можно с помощью всего одной трубки, соединенной с водопроводом посредством тройника и вентиля. Монтировать водонакопительный резервуар необходимо после очистного устройства, водоизмерителя и обратного клапана.
Автономная система
Подача h3O от индивидуального источника колодезного или скважинного типа осуществляется предельно просто. Ее поднимают с помощью нагнетателя, конфигурация которого зависит от высоты шахты и глубины залегания водных ресурсов.
Водонапорная башня
Резервуар-накопитель монтируется в 15-20 метрах над землей на обустроенной вышке или в чердачном помещении. Жидкость от насосной станции направляется в резервную емкость, а из нее подается в туалет или на кухню в жилом помещении. Необходимое давление создается за счет перепада уровней между водонакопителем и домашним краном.
Подключение снизу
В данном случае накопительный резервуар устанавливается на одной высоте с нагнетающей системой или не выше первого этажа. Наполнение осуществляется с помощью насоса. В качестве контролирующего элемента выступает поплавок-выключатель. Оптимальная схема при избыточном потреблении h3O.
Мембранная конструкция
Такой бак-накопитель устанавливают сразу после нагнетателя и запорной детали (клапана) посредством нижнего подведения.
Использование гидроаккумулятора
Этот прибор предназначен для обеспечения запуска насосной станции. Также может использоваться в качестве резервной емкости для воды. Чем внушительнее габариты устройства, тем выше эффективность. Однако и стоимость возрастает соответственно. Благодаря хорошей герметичности, сохраняет водный раствор, пригодным для питья.
Применение водонагревателя
Устанавливается для подогрева жидкости в жилых помещениях. Параллельно служит в роли водонакопителя.
Отличается простотой установки и возможностью получить подогретую h3O, независимо от сезона.
В каких местах монтируют водяные накопители
Выбор месторасположения резервуаров-накопителей зависит от многих факторов, которые в обязательном порядке нужно учесть, планируя монтажные работы.
- Обеспечить резервное водоснабжение частного дома через накопительную емкость можно путем монтажа резервуара в подсобном помещении под потолком.
- Установить водный бачок на чердаке или мансарде. При необходимости конструкцию придется утеплить.
- Поставить его прямо на поверхность пола или в подвале. Без насосной станции, разумеется, подобная схема работать не будет.
Рекомендации
Собираясь приобрести бачок-накопитель и организовать его работу в доме, стоит заручиться советами опытных специалистов:
-
Совместите покупку водонакопительного устройства с приобретением прибора фильтрации. Так вы сможете получить кристально чистую питьевую жидкость. Рассматривая предложения на рынке, следует обратить внимание на продукцию компании «Вода Отечества». Мы занимаемся изготовлением и реализацией водоочистного оборудования и готовы помочь с выбором подходящего вам варианта.
- Выбирая водонакопитель, не экономьте на качестве. Покупая дешевое изделие, вы наверняка потратите больше средств на устранение различных неполадок.
- Занимаясь установкой собственноручно, предусмотрите возможность демонтировать систему для проведения ремонтных работ или замены.
- Обязательно подумайте о заземлении, чтобы исключить коррозию.
Так вы сможете получить кристально чистую питьевую жидкость. Рассматривая предложения на рынке, следует обратить внимание на продукцию компании «Вода Отечества». Мы занимаемся изготовлением и реализацией водоочистного оборудования и готовы помочь с выбором подходящего вам варианта.
Заключение
Разобравшись, как правильно установить накопительную емкость (бак) для воды и произвести подключение к водопроводу, можно навсегда отбросить волнения по поводу систематических отключений и перебоев с электроэнергией.
youtube.com/embed/fB21HGFcjr8″/>
Накопительный бак для водоснабжения и схема системы для частного дома
Зачастую для дома нужен водяной накопительный бак. При снабжении водой с помощью насоса из скважины или из колодца, в системе обязательно подобное устройство – гидроаккумулятор. Он является помощником №1 для насоса. При снабжении от центрального водовода, гидроаккумулятор, строго говоря, не нужен. Но в обоих случаях, хозяева непрочь обзавестись запасом воды в накопительном баке в объеме литров на 250. Рассмотрим, как это достигается.
Запас воды в доме – какой объем
Многие сходятся во мнении, что средний подходящий объем запаса воды в накопительном баке – 250 литров. Этого хватает для массового расхода, например, на мытье автомобиля и уборку, на наполнение ванны… В то же время вода не будет застаиваться, будет более быстрый ее обмен и прибытие свежих порций.
150 – 200 литров обычно маловато (но при хорошем колодце сойдет), особенно при не частой подаче воды в дом от водовода – раз в сутки или реже. В таком случае рекомендуется подобрать объем ближе к 300 литрам.
Какой накопительный бак выбрать
Металлические из нержавейки, или покрытые эмалью водонакопительные емкости дорогие. Их используют, в основном для хранения большого запаса горячей воды. Для холодной воды чаще подходят баки (со знаком пищевые) из полипропилена. Но здесь важно выбрать качественную вещь, не из «пахнущей пластмассы», которая годится только для сугубо технической воды.
Такие накопительные баки снабжаются одной большой горловиной и могут быть разных форм. Чаще пластиковые емкости для использования в качестве водонакопителя выбирают приземистыми, с большой площадью опоры.
Типичные места установки и схемы обвязки водонакопительных баков
- Можно поступить просто, и установить водонакопительный бак в подсобке, в санузле под потолком. Возможна его подвеска на тросах к прочным балкам перекрытия, или же на сварной подставке.
Подачей воды — врезка вверху, здесь же контрольный спуск в канализацию, врезка внизу – забор воды.
Из бака всегда самотеком обеспечится струйка в кранах.
Возможна его подвеска на тросах к прочным балкам перекрытия, или же на сварной подставке.- Можно увеличить высоту на метр — другой и установить бак для воды на чердаке (мансарде). Если это не отапливаемое, то несложно достигнуть незамерзания, укрыв в кожухе из пенопласта (деревянный каркас обклеенный) который сопрягается с утеплением перекрытия. Под баком непосредственно удаляется все значительно мешающее доступу тепла из дома. Автоматизировать заправку водонакопителя можно поплавковым выключателем, что достигается и самостоятельно.

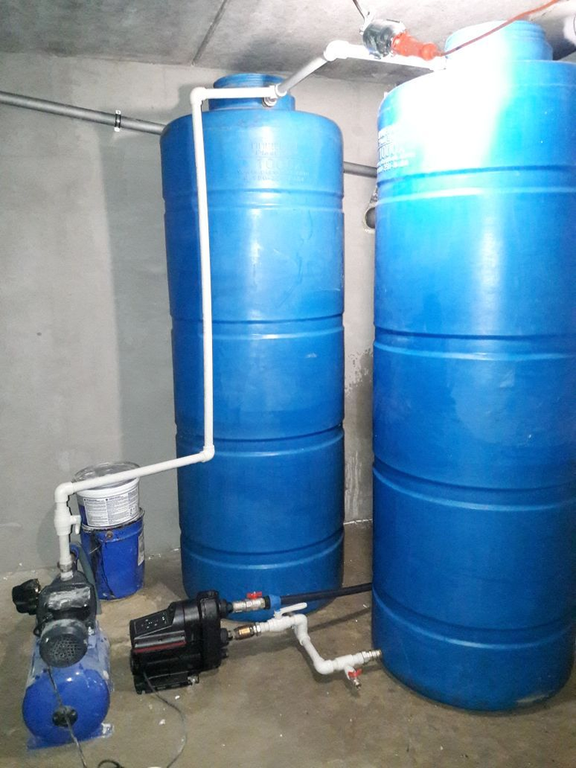

- Установка на полу или в подвале. Здесь нужен насос, который и создаст давление в сети водоразбора. Включается обычно кнопкой. Возможно также, он снабжается своим гидроаккумулятором и реле включения, что значительно упрощает пользование водой именно из бака.
Гидроаккумулятор
Гидроаккумулятор не только обеспечивает редкие включения снабжающего насоса, но и может служить резервом воды. Чем больше прибор, тем лучше, но и цена растет значительно. Важно, что в нем может храниться вода питьевого качества – герметичная система. Обычная схема для дома – насос – фильтр – гидроаккумулятор – пищевая вода. Сюда же подключается после насоса второе ответвление – накопительный бак, который заполняется под контролем человека, но разбор может быть организован как угодно, в том числе и с дополнительным насосом.
Установка промежуточного водонакопителя в ХВС. Заполнение бака ведется вручную, после включения в работу клапана на входе (и насоса в колодце…) Разбор оборудуется насосом с гидроаккумулятором на ту же сеть.
Водонагреватель
Зачастую в домах, как и в квартирах не мудрствуя лукаво, устанавливают водонагреватели электрические закрытого типа, которые также служат накопителями воды на всякий случай.
Установка проста, — зато теплая вода может быть и вне отопительного сезона, независимо от отопления….
Дополнительно – как сделать ГВС в доме
Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.
Зачем нужен и как им пользоваться
Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости.
Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.
Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.
Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.
Типы
Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:
- поливинилхлорид;
- сшитый полиэтилен высокого или низкого давления;
- полипропилен;
- нержавеющая сталь;
- сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.
Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.
По конструкции выделают:
- открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
- закрытые полностью герметичные емкости мембранного типа.
В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.
В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.
С нижним или верхним расположением
Есть три варианта подключения накопительной емкости и использования запаса воды:
- Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
- Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
- Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.
Как определить оптимальный вариант?
Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак.
Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.
В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.
Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.
Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе.
При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.
Объем бака
В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.
На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.
Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.
Однако есть ряд ограничений:
- Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
- Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
- При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.
Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.
Общие правила подключения
Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы.
Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.
Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.
С централизованным водоснабжением
Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.
Верхнее подключение
Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.
Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.
К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.
Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.
Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.
Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.
Нижнее подключение
Подключение выполняется идентично первому варианту.
Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.
Нижнее подключение накопительного бака с мембраной
Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.
Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.
Для автономного водоснабжения
Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.
Водонапорная башня
Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.
Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.
Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.
Нижнее подключение накопительного бака
Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.
Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.
Схема нижнего подключения накопительного бакаМембранный аккумулирующий бак
Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.
Накопительная емкость в системе автономного водоснабжения
Опубликовано: 16 октября 2017 г.
266
Накопительные баки и сегодня находят довольно широкое применение в автономных системах водоснабжения загородных домов. Принципиальное устройство систем водоснабжения с накопительными баками имеет свои особенности.
Наиболее широко накопительные баки применяются в автономных системах, а иногда и в централизованных для организации резервного водоснабжения.
В дачном доме или коттедже необходимость в резервном водоснабжении может появиться, например, в таком случае, если скважина или колодец, из которого осуществляется забор воды, обладает недостаточным дебитом и быстро пустеет.
Весьма уместно резервное водоснабжение из накопительного бака в тех местах, где часто случаются отключения электроэнергии, тогда вода становится недоступна пользователю автономной системы водоснабжения из-за невозможности работы насосного оборудования.
При централизованном водоснабжении накопительный бак удобен в тех случаях, когда вода в дом подается не круглые сутки, а на несколько часов в день.
Если же доступных источников для забора воды просто нет поблизости, автономное водоснабжение из накопительного бака может оказаться единственным осуществимым вариантом.
Прежде всего, особенности организации автономных систем водоснабжения с накопительными баками зависят от места размещения емкости – верхнего или нижнего.
Верхнее расположение накопительной емкости
Если при верхнем расположении накопительную емкость устанавливают внутри дома, то бак размещают обычно на чердаке, реже – в мансарде или на втором этаже. Давление воды в трубопроводах в таком случае создается за счет силы тяжести, разумеется, что наибольший напор в точке разбора будет на первом этаже. Принципиально в такой системе может предусматриваться как один, так и два накопительных бака – один для холодного, а второй для горячего водоснабжения (рис. 1).
Рис. 1 Схема автономного водоснабжения с двумя накопительными баками при верхнем подключении
Вода поступает к точкам разбора самотеком, без применения насосного оборудования, хотя насос все-таки применять придется для закачивания воды в бак. Если же заливку бака осуществлять собственными силами, то такую автономную систему водоснабжения можно считать полностью энергонезависимой. Впрочем, независимость такой системы от электрического питания во время работы действительно является ее преимуществом в условиях нередких перебоев в работе электросети в сельской местности.
В частности, именно поэтому оправдано включение накопительного бака с верхним расположением в систему автономного водоснабжения коттеджа или дачного дома, где вода в трубопровод подается из скважины или колодца насосным оборудованием (насосной станцией), работающим от электричества.
Недостатком водоснабжения из энергонезависимой накопительной емкости с верхним расположением является низкий напор в точке разбора, ведь перепад высоты 10 м, что далеко не всегда возможно в условиях загородного дома, обеспечивает давление в кране на точке разбора 1 атм. Кроме того, при разборе обязательно будут дополнительные потери напора из-за гидравлического сопротивления в трубопроводе. Соответственно, в двухэтажном доме при расположении накопительной емкости на чердаке напор на втором этаже будет вдвое меньше, чем на первом.
Кроме того, накопительная емкость занимает пространство в доме, которое можно было бы использовать как полезное. Для экономии пространства жилых помещений накопительную емкость в системах автономного водоснабжения можно разместить на улице на специально сооруженной опоре – вышке (рис.
2). Однако пользоваться такой системой в зимнее время будет невозможно без дополнительной системы обогрева емкости и трубопроводов. Для дачи же с основным проживанием в летний сезон это вполне приемлемый вариант.
Рис. 2 Накопительный бак для воды, размещенный на улице
Нижнее расположение накопительной емкости
При нижнем расположении накопительной емкости ее либо закапывают в землю, либо размещают в подвале.
Для закапывания необходимо выбирать емкость с ребрами жесткости, которые будут предохранять ее от повреждения вследствие сдавливания грунтом. Обычно также необходимо закрепление такой емкости на бетонном основании или заливка ее бетоном сверху для предупреждения выдавливания ее на поверхность глинистым грунтом при его замерзании.
Подача воды из накопительной емкости с нижним расположением осуществляется с помощью насосной станции, аналогично водоснабжению из колодца, но небольшой глубины. Насосная станция должна включать такие обязательные компоненты, как: насос (удобнее в данном случае поверхностный), мембранный напорный бак (благодаря которому поддерживается давление в сети и реже происходят включения/выключения насоса), автоматическое реле давления.
Такая автономная система водоснабжения (рис. 3) не является энергонезависимой и применять в ней накопительную емкость с нижним расположением практичнее в тех случаях, когда доступ к источникам воды по тем или иным причинам ограничен.
Рис. 3 Схема автономного водоснабжения с накопительным баком при нижнем подключении: 1 – система водоочистки и водоподготовки; 2 – накопительный бак; 3 – насосная станция.
Однако неоспоримым преимуществом является удобство пользования такой системы за счет поддержания необходимого напора в трубопроводе с помощью насосной станции. Такая система позволяет пользоваться несколькими точками разбора, душем, подключить к ней стиральную машину и накопительный водонагреватель достаточно высокой производительности.
Заполнение и обслуживание
Залив воды в накопительные емкости, установленные в системах автономного водоснабжения, обычно производится через расположенный сверху люк или трубопровод, подведенный через стенку в верхней части емкости.
Возможно и нижнее подключение подводящего трубопровода к накопительной емкости, в таком случае на нем предусматривается установка обратного клапана.
Чтобы избежать возможного перелива, на входной трубе устанавливается поплавковый кран (рис. 4). Если вода подается в бак из собственной скважины или колодца с помощью насосного оборудования, вместо крана устанавливается поплавковый выключатель насоса. Кроме того, для подстраховки на случай поломки поплавкового механизма ниже входного отверстия врезают переливную трубу, подсоединенную к канализации.
Рис. 4 Поплавковый кран на входе в накопительный бак
Также на входе в накопительный бак разумно размещать оборудование систем водоподготовки и водоочистки, чтобы в бак вода подавалась уже готовая к употреблению. Впрочем, размещение такого оборудования может зависеть от конкретных характеристик источника водоснабжения и потребностей пользователя, иногда удобнее установить систему водоочистки на выходе воды из накопительной емкости.
При заполнении накопительной емкости лучше применять рассеиватель – насадку для душа или садовой лейки. Это предупреждает перемешивание свежей воды с придонным слоем, содержащим осадок. Для слива возможного осадка баки, предназначенные для верхнего расположения, оснащаются дренажной трубой, которая врезается у самого днища.
Сверху в емкость врезается вентиляционная труба, которая должна быть изогнута так, чтобы входное отверстие было направлено вниз. На входе в вентиляционную трубу следует закрепить сеточку, предотвращающую попадание внутрь бака мусора и насекомых. При сливе воды из бака без доступа воздуха он может сильно деформироваться под действием атмосферного давления.
Чистка емкостей, закопанных в землю, производится через верхний люк.
Материалы
Емкости для хранения питьевой воды должны отвечать санитарно-гигиеническим требованиям и стандартам качества. Они должны быть изготовлены из материала, который не вступает в химические реакции с водой при нагревании или длительном хранении.
Накопительные емкости для автономного водоснабжения изготавливают из пищевой нержавеющей стали марки 12Х18Н10Т либо из пищевой пластмассы. На рынке они представлены в достаточном количестве, в том числе продукцией отечественных производителей.
Рис. 5 Пластиковый накопительный бак для воды «Акватек ATV-1000»
Пластиковые емкости (рис. 5) – полиэтиленовые, полипропиленовые –занимают самую большую нишу на рынке. Пластиковые резервуары за счет малого веса и разнообразия форм удобны при монтаже и эксплуатации, они надежны и долговечны, не подвержены коррозии, устойчивы к агрессивным средам, выдерживают температуры от — 30 до + 60 ºС (полиэтиленовые) и до +90 OС (полипропиленовые), не требуют покраски и ухода, легко моются с использованием чистящих средств, вода в них не изменяет своих свойств. При этом их стоимость невысока и сопоставима со стоимостью аналогов.
От назначения, объема хранящейся воды, особенностей установки зависят формы и габариты емкостей.
Узкие, прямоугольные емкости удобно проносить через дверные проемы, широкие – размещать на открытых площадках. Крупные производители, такие как «ЭкоПром», «Группа компаний ПОЛекс», «Анион», «Импульс-Пласт», предлагают емкости в широком ассортименте. Так, «Импульс-Пласт» предлагает баки (емкости) разных серий объемом от 200 до 2000 л цилиндрической, горизонтальной цилиндрической, прямоугольной форм.
Статья из журнала «Аква-Терм» , № 3/2017. Рубрика «Водоснабжение и водоотведение».
вернуться назад
Читайте также:
Строительство резервуаров для хранения| Монтаж резервуара для хранения
7.1. Методика контроля качества сварных соединений при сборочных работах
Контроль качества сварных соединений при строительстве резервуаров должен включать:
- Применение способов сварки, способов и объема контроля сварных соединений применительно к степени важности резервуара;
- Применение эффективных технологических процессов сварки и материалов согласно положениям плана металлоконструкций и плана выполнения работ;
- Осуществление авторского и технического надзора.
Таблица содержит информацию о методах контроля качества сварных соединений, применяемых в зависимости от контролируемого элемента резервуара:
| Зона контроля | Метод контроля | |||||
| визуально-измерительная | вакуум | радио | ультразвуковой | капилляр (цвет) | избыточное давление | |
| НИЖНЯЯ | ||||||
| Нижние швы | + | + | – | – | – | – |
| Нижние стыки на расстоянии 250 мм от внешнего края | + | + | + | – | – | – |
| ОБОЛОЧКА | ||||||
| Вертикальные стыки 1-й и 2-й зон | + | – | + | + ¹ | – | – |
| Вертикальные стыки остальных зон | + | – | + ² | + | – | – |
| Швы горизонтальные | + | – | + ² | + | – | – |
| Перекрестие вертикальных и горизонтальных швов | + | – | + | – | – | – |
| Патрубок — патрубок | + | + | – | + | – | – |
| Стык между хомутом патрубка (люка) и 1м поясом гильзы | + | – | – | – | + | + |
| Стык между хомутом патрубка (люка) и стенкой (кроме 1-го пояса) | + | – | – | – | – | + |
| Радиальные соединения колец жесткости | + | – | – | – | – | + |
| Места снятия монтажных устройств, сварных соединений элементов конструкций после их термообработки | + | – | – | – | + | – |
| Соединение днище с оболочкой | + | + | – | – | + | – |
| КРЫША | ||||||
| радиальные стыки опорного кольца | + | – | – | + | – | – |
| Стыки кровли, кровельные щиты | + | + | – | – | – | + |
| Патрубок отвод к кровле | + | + | – | – | – | – |
| ПЛАВАЮЩАЯ КРЫША | ||||||
| Стыки ящиков (отсеков) и заглушки стеллажей | + | – | – | – | – | + |
| Стыки центральной части | + | + | – | – | – | – |
| Отводы к кровле | + | + | – | – | – | – |
| 1 разрешено использование ультразвукового контроля 2 разрешено применение рентгенографии 3 контроль пробоя «мел-керосин» фиксация сварного шва с внутренней стороны | ||||||
Объем физического контроля сварных швов (в процентах от длины шва) оболочки резервуара в зависимости от класса опасности резервуара должен соответствовать требованиям таблицы:
| ОБЪЕМЫ ФИЗИЧЕСКОГО КОНТРОЛЯ СВАРНЫХ СОЕДИНЕНИЙ ОБОЛОЧКИ БАКА , в% от длины шва | |||||
| Зона контроля | класс опасности | ||||
| IV | III | II | Я | ||
| 1 000 — 10000 м³ | 10000 –20000 м³ | ||||
| вертикальные сварные соединения: | |||||
| в зонах 1-2 | 20% | 25% | 50% | 100% | 100% |
| в зонах 3-4 | 5% | 10% | 25% | 50% | 100% |
| в зонах 5-6 | 2% | 5% | 10% | 25% | 50% |
| зоны выше 6-й | – | – | 5% | 10% | 25% |
| горизонтальных швов: | |||||
| в зонах 1-2 | 3% | 5% | 10% | 15% | 20% |
| в зонах 3-4 | 1% | 2% | 5% | 5% | 10% |
| в зонах 5-6 | – | – | 2% | 2% | 5% |
| в других зонах | – | – | – | 2% | 2% |
При выборе зон контроля приоритетное внимание следует уделять зонам пересечения стыков.
Монтажные стыки емкостей, устанавливаемых спиральным способом, вместимостью от 1000 м³ и более необходимо контролировать по всей длине стыков.
Результаты испытаний и контроля качества сварных соединений фиксируются в актах и актах и являются существенными дополнениями к документации на резервуар.
7.2. Заключительные испытания после строительства резервуара для хранения нефти
Завершающим этапом испытаний резервуара является гидравлическое испытание под давлением, целью которого является проверка герметичности соединений и прочности конструкции в целом.
Цистерны с несъемной крышей без понтона дополнительно подвергаются избыточному давлению и относительному давлению изнутри.
В приведенной ниже таблице указаны испытания, которые необходимо провести для резервуаров разных типов (1 — резервуары с неподвижной крышей без понтона, 2 — резервуары с неподвижной крышей и понтоном, 3 — резервуары с плавающей крышей).
| № | вид испытания | 1 | 2 | 3 |
| 1 | Испытание на водонепроницаемость | + | + | + |
| 2 | Испытание корпуса цистерны на прочность при гидростатической нагрузке | + | + | + |
| 3 | Испытание герметичности неподвижной крыши | + | – | – |
| 4 | Проверить устойчивость корпуса резервуара путем создания относительно разрежения внутри резервуара | + | – | – |
| 5 | Испытание плавающей крыши на плавучесть | – | + | + |
| 6 | Испытание рабочих характеристик роликовой лестницы | – | – | + |
| 7 | Проверка устойчивости основания резервуара с определением абсолютной и неравномерной тяги по контуру днища, крен профиля резервуара по центральной части днища | + | + | + |
Гидравлическое испытание резервуаров с плавающей крышей или понтоном под давлением проводится перед установкой краевых уплотнений.
Испытания цистерны любого типа проводятся на основании программы испытаний, включенной в проектный проект металлоконструкции и план выполнения работ.
Программа тестирования должна включать:
- Этапы испытаний, определяющие уровень загрузки / слива воды и время отверждения;
- Нормы избыточного и относительного давления, время выдержки при испытании;
- Схема визуального осмотра;
- Требования к замерам необходимых геометрических параметров элементов конструкции резервуара и его фундамента;
- Обработка результатов испытаний, контрольные расчеты (при необходимости), итоговый отчет о пригодности и режиме эксплуатации цистерны.
7.2.1. Гидравлические испытания бака под давлением
В процессе гидравлического испытания под давлением бак постепенно наполняется водой до запланированного уровня. Нагружение осуществляется поэтапно с определенными временными интервалами, предназначенными для контроля его осадки и состояния сварных соединений, а также для проведения других замеров и проверок, предусмотренных программой испытаний.
Если в ходе испытания обнаруживается утечка из-под края днища или в первом кольце корпуса, вода полностью сливается (удаляется).При обнаружении трещин в швах оболочки вода сбрасывается до уровня ниже обнаруженного дефекта. Если дефект появляется в кольце 2 nd -6 th , вода удаляется до уровня на одно кольцо ниже дефекта. При появлении дефекта в кольце 7 -е и выше — вода удаляется на кольцо 5 -е . После устранения дефектов тестирование продолжается.
Резервуары для хранения жидких материалов с массовой плотностью, превышающей плотность воды, а также резервуары, устанавливаемые на участках без наличия воды, могут испытываться с самим продуктом.Перед такими испытаниями все сварные соединения кожуха, днища, крыши и труб люка / фитингов, а также соединения кожуха с крышей и днищем должны быть проверены на герметичность.
Резервуар, наполненный до запланированного уровня, должен находиться под нагрузкой в течение следующего периода:
- Резервуар стальной вертикальный V≤10000 м³ — 24 часа;
- Резервуар стальной вертикальный V = 10000-20000 м³ — 48 часов;
- Резервуар стальной вертикальный V≥20000 м³ — 72 часа.
Цистерна считается выдержавшей испытание, если в течение периода испытаний на ее поверхности или по краям дна не появилось протечки, если уровень испытуемого продукта не снизился, если оседание (проседание) фундамента и фундамента становится стабильным.
Гидравлическое испытание под давлением рекомендуется проводить при температуре не ниже +5 ° С. Если испытание проводится в зимний период, воду следует подогреть или обеспечить ее постоянную циркуляцию, чтобы предотвратить ее замерзание в трубах и задвижках, а также не допустить обмерзания корпуса резервуара.
7.2.2. Испытания под давлением корпуса и крыши резервуара:
Неподвижная крыша резервуара без понтона испытывается на избыточное давление с резервуаром, заполненным до уровня, который на 10% ниже запланированного, с выдержкой груза 30 минут.Давление обеспечивается за счет потока воды при плотно закрытых крышах люков. В ходе испытаний проводится полный визуальный контроль сварных швов несъемной кровли.
Устойчивость корпуса резервуара проверяют относительным давлением внутри резервуара, наполненного водой до уровня 1,5 м, выдерживая резервуар под нагрузкой в течение 30 мин. Относительное пониженное давление обеспечивается сливом жидкого продукта при плотно закрытых люках. Если признаков неустойчивости не обнаружено (отсутствие заклинивания, застревания), считается, что корпуса и крыши выдержали испытание на относительное давление.
Избыточное давление применяется на 25% выше планового уровня, относительное пониженное — на 50% выше планового, если проектная документация не содержит иных требований.
После проведения приемочных испытаний приваривать к резервуару какие-либо элементы конструкции не разрешается. Возможно выполнение антикоррозионных работ, утепление и монтаж оборудования, предусмотренного проектной документацией.
После проведения гидравлических испытаний под давлением необходимо оценить фактическое техническое состояние металлического каркаса резервуара, фундамента и фундамента.
7.2.3. Основные требования к организации и проведению испытаний:
Окончательное испытание резервуара на прочность, устойчивость и герметичность проводится после завершения всех сварочно-монтажных работ, проверки качества всех элементов конструкции, в том числе сварных швов, и принятия организацией технического надзора.
Все испытания выполняются в соответствии с технологической схемой, включенной в План выполнения работ. В технологическую карту включить:
- Порядок и режим гидроиспытаний;
- Порядок и режим испытаний на избыточное давление и вакуум;
- Устройство временных трубопроводов для погрузки и выгрузки воды с установкой Безопасность и запорные клапаны;
- Панель управления;
- Требования безопасности труда при испытаниях.
Временный трубопровод для отвода и отвода воды должен быть проложен вне зоны насыпи. Схема отвода воды разрабатывается для каждого конкретного случая. В процессе испытаний вода часто перекачивается из одной емкости в другую, а из последней — в пожарную емкость временного водоема.
Диаметр трубопровода для погрузки и разгрузки воды должен соответствовать расчетному уровню эффективности погрузочно-разгрузочных работ.
Кроме схемы работы стока и слива воды, следует предусмотреть схему аварийной разгрузки на случай появления трещин на корпусе резервуара. В аварийных целях рекомендуется использовать один из трубопроводов впускно-раздаточной арматуры и технологический трубопровод с задвижкой вне зоны насыпи.
Обязательно установить и специально обозначить предупредительными знаками границы опасной зоны на период испытаний. Если вокруг резервуара устроена насыпь или защитная оболочка, они считаются границей опасной зоны.В случае установки резервуара без насыпи пределы опасной зоны определяются радиусом, проведенным от центра резервуара на расстоянии, равном двум диаметрам резервуара.
Испытания проводит монтажная организация в сопровождении представителей службы технического надзора и руководителя строительного проектирования. По окончании испытаний специалисты по установке и заказчик подписывают акт (акт) о завершении монтажа металлоконструкций и приемке резервуара на дальнейшие антикоррозионные процедуры, установку оборудования и другие работы.
Установка подземного резервуара для хранения — Предотвращение загрязнения подземных вод из подземных резервуаров для хранения топлива — Руководство
Как установить подземный резервуар для хранения, трубы и сопутствующее оборудование.
Подробные технические советы по установке резервуаров и сопутствующего оборудования можно найти в Синей книге.
Получить разрешение на строительство
Для установки новой системы подземного резервуара для хранения ( UST ) (резервуар плюс любое подключенное к нему оборудование) вам необходимо разрешение на строительство от местного органа планирования.Вам потребуется разрешение на проектирование отдельных резервуаров, но если поменять насосы вы не можете — обратитесь в местный орган планирования. Скорее всего, вместе с заявкой вам нужно будет отправить оценку экологического риска.
Если ваши планы могут существенно повлиять на окружающую среду, в том числе потенциально вызвать загрязнение грунтовых вод или повлиять на близлежащие природоохранные интересы, ваш местный орган планирования, скорее всего, проконсультируется с Агентством окружающей среды или природными ресурсами Уэльса ( NRW ).
Агентство по охране окружающей среды и NRW могут потребовать особого контроля или могут возражать против ваших планов, если вы выберете сайт:
Раздел D (в частности, D2 и D3 и вспомогательный текст) подхода Агентства по охране окружающей среды к охране подземных вод излагает его позицию в отношении хранения и передачи загрязнителей, включая UST . Если Агентство по охране окружающей среды или NRW считает, что условия, установленные вашим местным органом планирования, не минимизируют риск для грунтовых вод, оно может наложить ограничения, например, потребовать от вас экологического разрешения с дополнительными условиями.
Риски для грунтовых вод и передовая практика при проектировании системы
Вам следует учитывать потенциальные экологические риски, когда
Подземные резервуары для хранения (UST) Законы и правила | Резервуары подземные (СТХ)
Законы
Полная версия закона, регулирующего использование подземных резервуаров (UST), доступна в Сводах законов США, раздел 42, глава 82, подраздел IX.
Этот закон включает поправки к Подзаголовку I Закона об удалении твердых отходов, а также положения ЕСН Закона об энергетической политике 2005 г. и дает EPA право регулировать ЕСН.
Положения ЕСН Закона об энергетической политике сосредоточены на предотвращении выбросов. Среди прочего, он расширяет допустимые области использования Трастового фонда для утечки подземных резервуаров (LUST) и включает положения, касающиеся инспекций, обучения операторов, запрета на доставку, вторичной изоляции и финансовой ответственности, а также очистки выбросов, содержащих кислородсодержащие топливные добавки.
В соответствии с положением LUST Закона о восстановлении и реинвестировании в США было выделено 200 миллионов долларов для оценки и устранения утечек из подземных резервуаров.Подавляющее большинство денег выделяется штатам и территориям в виде соглашений о помощи для решения проблем, связанных с объектами, готовыми к работе с лопатой, в пределах их юрисдикции.
Ресурсы
Регламент
EPA первоначально издало правила ЕСН в 1988 году./f4f73f0f423c13c.ru.s.siteapi.org/img/2ae26a4401b589ddd431b988aa9d6843db343b57.jpg)
В 2015 году Агентство по охране окружающей среды внесло изменения в правила ЕСН, которые вступили в силу 13 октября 2015 года в индийской стране и в штатах без утверждения государственной программы. Положение разделено на три раздела: технические требования, финансовая ответственность и цели утверждения государственной программы.
Отраслевые нормы и стандарты для систем UST
Правила Федерального UST часто требуют соблюдения отраслевых кодексов и стандартов (где это применимо), чтобы гарантировать, что система UST правильно спроектирована, построена, установлена и обслуживается. Например, все системы UST должны быть спроектированы, изготовлены и защищены от коррозии в соответствии с практическими правилами, разработанными национально признанной ассоциацией или независимой испытательной лабораторией. EPA также включило использование отраслевых кодов для других разделов правила, таких как обновление, ремонт и закрытие UST.Отраслевые кодексы и стандарты предоставляют средства для своевременного улучшения методов или разработки альтернативных методов управления системой UST.
Правила UST обеспечивают гибкий подход к созданию кодов, полагаясь на признанные на национальном уровне организации в разработке новых и улучшенных кодексов и практик. EPA понимает, что отраслевые нормы и стандарты могут периодически обновляться. Правила EPA не требуют использования какого-либо конкретного кода. EPA рекомендует владельцам / операторам использовать ту версию кода или стандарта, которая актуальна на момент совершения действия.
Обратите внимание, что отраслевые нормы и стандарты защищены авторским правом и доступны только в организациях-разработчиках. Эти коды и стандарты должны быть приобретены непосредственно у развивающейся организации.
На этой странице:
Кодексы и стандарты Предметные области
Ниже перечислены некоторые отраслевые нормы и стандарты. Имейте в виду, что могут быть другие нормы и стандарты, не перечисленные здесь, которые могут использоваться для выполнения нормативных требований.Также имейте в виду, что включение в список ниже не обязательно означает одобрение EPA кодекса или организации-разработчика. Вам следует обратиться к действующим нормативным актам UST, чтобы определить, требуется ли соблюдение кодекса практики для выполнения нормативных требований.
- Оценка целостности резервуаров, ремонт резервуаров и внутренней облицовки резервуаров
Рекомендуемая практика API 1631, «Внутренняя облицовка подземных резервуаров для хранения»
ASTM G 158, «Стандартное руководство по трем методам оценки подземных стальных резервуаров»
FTPI RP2007-2, «Протокол полевых испытаний для испытания кольцевого пространства установленного двойного стеклопластика. и трехстенные резервуары с сухим кольцевым пространством »
FTPI RP T ‐ 95‐1,« Восстановление подземных резервуаров из армированного стекловолокном пластика (FRP) »
KWA,« Рекомендации по проверке подземных стальных резервуаров с футеровкой с использованием видеокамеры »
NFPA 326, «Стандарт безопасности цистерн и контейнеров при входе, очистке или ремонте»
Стандарт NLPA 631 «Вход, очистка, внутренний осмотр, ремонт и облицовка подземных резервуаров для хранения»
PEI RP1200-17 - Закрытие
Рекомендуемая практика API 1604, «Закрытие подземных резервуаров для хранения нефти»
Публикация API 1628, «Руководство по оценке и устранению подземных выбросов нефти»
Публикация 1629 API, «Руководство по оценке и восстановлению нефтяных углеводородов в почвах»
ASTM E 1599, «Стандартное руководство по корректирующим действиям при выбросах нефти»,
ASTM E 1739, «Стандартное руководство по корректирующим действиям, основанным на рисках, применяемых на местах утечки нефти»,
ASTM E 1912, «Стандартное руководство по ускоренному определению характеристик мест для подтвержденной или предполагаемой нефти Выпуски «
ASTM E 1943,» Стандартное руководство по восстановлению грунтовых вод путем естественного ослабления на участках выброса нефти «
NFPA 329″ Рекомендуемая практика обращения с выбросами легковоспламеняющихся и горючих жидкостей и газов « - Защита от коррозии
Рекомендуемая практика API 1632, «Катодная защита подземных резервуаров для хранения нефти и трубопроводных систем»
NACE RP 0169, «Стандартная рекомендуемая практика: контроль внешней коррозии подземных или подводных металлических трубопроводных систем»
NACE RP 0285, «Стандартная рекомендуемая практика: Контроль коррозии систем подземных резервуаров для хранения с помощью катодной защиты «
Метод испытаний NACE TM 0101,» Методы измерения, связанные с критериями катодной защиты систем подземных или затопленных металлических резервуаров «
Метод испытаний NACE TM 0497,» Методы измерения, связанные с критериями катодности Защита подземных или подводных металлических трубопроводных систем »
STI R051,« Процедуры испытаний катодной защиты для устройств sti-P3 UST »
STI R892,« Рекомендуемая практика защиты от коррозии подземных трубопроводных сетей, связанных с системами хранения и распределения жидкости »
STI-R -972, «Рекомендации по установке дополнительных анодов для STI-P» 3 УСЦ «
UL 1746, Стандарт безопасности,« Системы внешней защиты от коррозии для стальных подземных резервуаров » - Практика розлива
Рекомендуемая практика API 1007, «Погрузка и разгрузка транспортных средств-цистерн MC306 / DOT 406»
NFPA 385 «Стандарт для цистерн для легковоспламеняющихся и горючих жидкостей» - Общие темы ЕСН
Рекомендуемая практика API 1637, «Использование системы цветовых обозначений API для маркировки оборудования и транспортных средств для идентификации продукции на станциях технического обслуживания и распределительных терминалах»
Публикация API 2005 г., «Безопасность станций технического обслуживания»
Рекомендуемая практика API 1621, «Контроль наливных запасов жидкости. в торговых точках »
Рекомендуемая практика API 1626,« Хранение и обращение с этанолом и смесями бензин-этанол на распределительных терминалах и заправочных станциях »
Рекомендуемая практика API 1627,« Хранение и обращение со смесями бензин-метанол / сорастворитель на распределительных терминалах и станциях обслуживания. «
ASTM E 1990,« Стандартное руководство по выполнению оценки систем подземных резервуаров для хранения на предмет эксплуатационного соответствия требованиям 40 CFR, часть 280 ».
ASTM E 2733,« Стандартное руководство по исследованию проблем с оборудованием и утечкам для систем подземных резервуаров для хранения нефти »
NFPA 30A, «Код автомобильных и морских станций технического обслуживания»
PEI RP900, «Рекомендуемые практики для проверки и обслуживания систем UST »
Публикация STI« Защита вашей системы хранения от воды » - Установка
Рекомендуемая практика API 1615, «Монтаж подземных систем хранения нефти»
NFPA 30, «Нормы горючих и горючих жидкостей»
PEI RP100, «Рекомендуемые методы установки подземных систем хранения жидкости» - Обнаружение выпуска
ASTM E 1430, «Стандартное руководство по использованию устройств обнаружения выбросов с подземными резервуарами для хранения»
ASTM E 1526, «Стандартная практика оценки эффективности систем обнаружения выбросов для систем подземных резервуаров для хранения» - Резервуары и трубопроводы
STI-R922, «Технические условия на перматанк»
STI-P3, «STI-P3 Технические условия и руководство по внешней защите от коррозии подземных стальных резервуаров»
STI-F894, «Технические условия ACT-100 для внешней защиты от коррозии композитной стали из стеклопластика Подземные резервуары для хранения «
STI-F961,» Спецификация ACT-100-U для внешней защиты от коррозии подземных резервуаров из композитной стали «
UL 58, Стандарт безопасности:» Стальные подземные резервуары для легковоспламеняющихся и горючих жидкостей «
UL 971, стандарт по безопасности: «Неметаллические подземные трубопроводы для легковоспламеняющихся жидкостей»
UL 1316, Стандарт безопасности: «Подземные резервуары для хранения нефтепродуктов, армированные стекловолокном»
Начало страницы
Организации по разработке кодексов и стандартов
Следующие ссылки выходят с сайта Выход
API — Американский институт нефти
ASTM International — ранее Американское общество испытаний и материалов
KWA — Ken Wilcox Associates, Inc.
FTPI — Институт труб и резервуаров из стекловолокна
NACE International (ранее Национальная ассоциация инженеров-коррозионистов)
NFPA — Национальная ассоциация противопожарной защиты
NLPA — Национальная ассоциация предотвращения утечек
PEI — Институт нефтяного оборудования
STI — Стальной резервуар Институт
UL — Underwriters Laboratories Inc.
резервуаров для хранения — TSSA
В соответствии со стандартами топливной промышленности Онтарио Управление по техническим стандартам и безопасности (TSSA) регистрирует квалифицированных топливных подрядчиков и инспекторов.Приведенная ниже информация объясняет правила для конкретных типов резервуаров для хранения.
Надземные резервуары для хранения мазута
Регулирующие органы Онтарио предпочитают использовать надземные резервуары для хранения мазута, поскольку их легче осматривать, что снижает риск разливов и увеличивает вероятность обнаружения утечек. Ниже приведены ответы на часто задаваемые вопросы о наземных резервуарах для хранения:
С какого возраста надземные топливные цистерны подлежат замене? |
| Существующий надземный резервуар для жидкого топлива считается одобренным при условии, что резервуар был установлен в соответствии с нормами во время установки.Пока бак не протекает, нет возраста, в котором бак необходимо заменять. |
Можно ли устанавливать надземные резервуары с надписью «Inside Tank» на открытом воздухе? |
| Нет. Эти резервуары были сертифицированы для использования внутри помещений, и их установка на открытом воздухе аннулирует их разрешение. |
Подземные резервуары для хранения мазута
Подземный резервуар для масла — это контейнер, который закопан и содержит мазут для использования в таких устройствах, как печи и котлы.Цистерны, находящиеся в подвалах, не считаются подземными. Ниже приведены ответы на часто задаваемые вопросы о подземных резервуарах для хранения:
Как узнать, течет ли мой подземный резервуар? |
| Поскольку они зарыты, трудно сказать, течет ли подземный резервуар. Некоторые подземные резервуары могут протекать годами, а владельцы этого не осознают. Если ваш расход масла внезапно возрастет, возможно, в вашем баке произошла большая утечка. Есть компании, которые проверяют подземные резервуары на герметичность.Обратитесь к поставщику топлива за помощью в поиске компаний, проводящих испытания подземных резервуаров. |
Что мне делать, если мой подземный резервуар протекает? |
Позвоните подрядчику, зарегистрированному TSSA, чтобы найти и устранить утечки в подземных резервуарах. Подрядчик также может помочь вам с необходимой очисткой, если было разлито мазут. Если произошел разлив, вы также должны уведомить Центр по борьбе с разливами Министерства окружающей среды и энергетики по телефону 1-800-268-6060. |
Кто такие подрядчики, зарегистрированные TSSA? |
| По закону, все подрядчики, работающие с топливным оборудованием, таким как подземные резервуары, должны быть зарегистрированы в TSSA. Лица, ремонтирующие, устанавливающие, демонтирующие и обслуживающие подземные резервуары для мазута, также должны пройти обучение и иметь сертификат специалиста по нефтяному оборудованию 2. Ваш поставщик топлива может порекомендовать вам несколько хороших подрядчиков, зарегистрированных в TSSA. |
Как зарегистрировать подземный резервуар? |
| Чтобы зарегистрировать свой подземный резервуар, вы должны подать форму заявки на подземный мазут. После утверждения вашей заявки TSSA выдает регистрационный номер вашего бака, который вы можете передать своему дистрибьютору топлива, чтобы обеспечить бесперебойную подачу топлива. |
Как снять подземный резервуар? |
Только нефтяной подрядчик, зарегистрированный TSSA, имеет право выполнять демонтаж вашего подземного (заглубленного) топливного бака.Перед тем, как нанять подрядчика, обязательно спросите регистрационный номер подрядчика TSSA, так как все подрядчики должны быть зарегистрированы. Обратите внимание, что в случае любого разлива мазута вы также должны уведомить Центр по борьбе с разливами Министерства окружающей среды и энергетики по телефону 1-800-268-6060. |
Я больше не использую свой подземный резервуар. Надо ли его удалить? |
Да, правила Онтарио требуют удаления неиспользуемого подземного резервуара. TSSA может выдать Отклонение, позволяющее оставить подземный резервуар в земле. Вы должны подать заявку на отклонение в TSSA, чтобы получить разрешение на отказ от вашего подземного резервуара для хранения мазута. Мы рассматриваем вашу заявку на отклонение, что занимает около 21 рабочего дня, и предоставляем письменное уведомление, информирующее вас о результатах рассмотрения вашей заявки. |
Есть ли какие-либо государственные средства для домовладельцев на модернизацию или удаление подземных резервуаров? |
В настоящее время владельцы подземных резервуаров несут ответственность за расходы на обслуживание, модернизацию и удаление своих подземных резервуаров, а также за очистку от загрязнений. |
