Установки прокола грунта: Установка управляемого прокола грунта УПГ-25У «Стрела»

Содержание

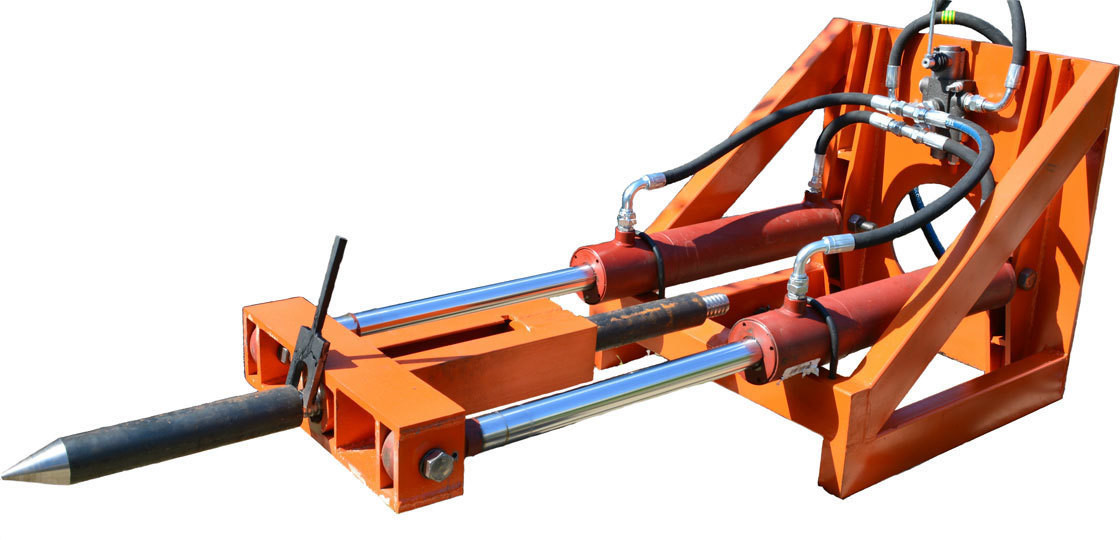

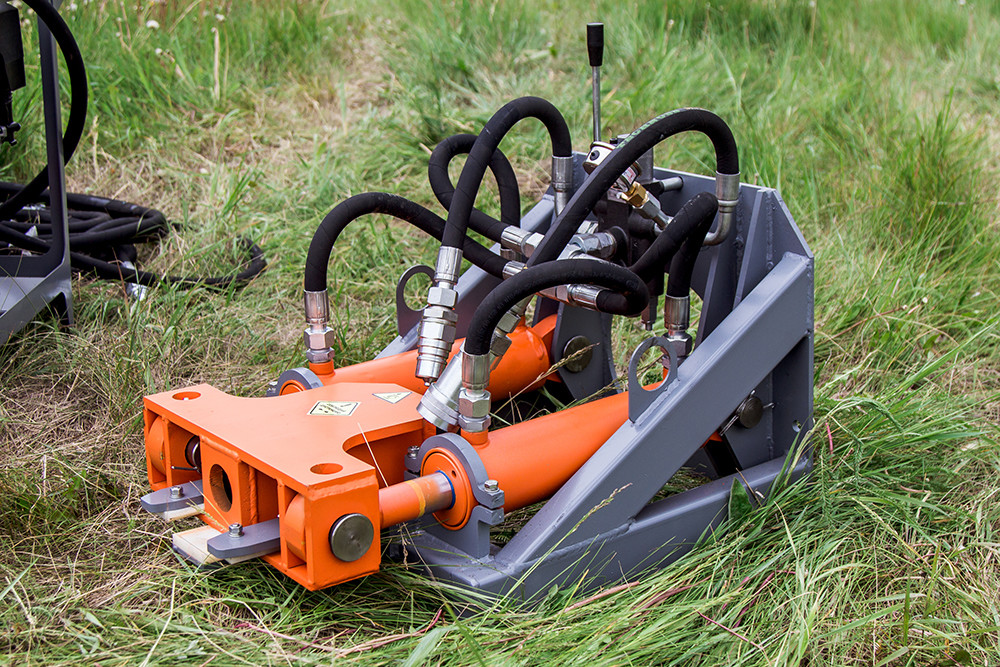

Установка управляемого прокола грунта УПГ-25У «Стрела»

Установка для прокола УПГ-25У «Стрела» позволяет выполнять следующие виды работ, характерные для метода ГНБ:

  • прокладка новых труб и футляров диаметром до 400 мм;
  • продавливание труб диаметром до 150 мм закрытым концом;
  • прокладка электрокабеля и кабеля связи;

А так же работы для метода ГНБ не характерные: замена вышедших из строя трубопроводов методом разрушения старой трубы диаметров до 180 мм с одновременный протяжкой новой; с сохранением рабочего диаметра трубопровода, либо с его предварительным расширением до 1,5 раз.

Тяговые характеристики установки позволяют обеспечить универсальность ее использования:

  • продавливание;
  • прокол;
  • санация.

Установка для прокола грунта УПГ-25У «Стрела» является самым бюджетным техническим средством, способным в ряде случаев служить альтернативой сложным и дорогим машинам ГНБ.

В отличие от метода ГНБ, метод прокола грунта выполняется не бурением, а прокалывание пилотной скважины усилием высокотоннажных гидравлических цилиндров. Прокол обычно применим при работе в грунтах 1 — 3 категории.

Установка для прокола грунта УПГ-25У «Стрела» предназначена для прокладки различных видов подземных коммуникаций:

  • водопровод;
  • канализация;
  • газопровод;
  • электрический кабель и кабель связи;
  • оптико-волоконные сети;
  • футляры для всех типов инженерных коммуникаций) методом прокола в грунтах 1 — 3 категории под автодорогами, трамвайными путями, железнодорожными насыпями, болотистыми грунтами, лесными массивами и т.п. с последующей протяжкой кабеля или трубы ПНД или металлической.
  • при реконструкции и строительстве трубопроводов в городских условиях, в трудных геологических условиях, при действии ряда технических и экологических ограничений.

Особенности конструкции установки для прокола грунта УПГ-25У «СТРЕЛА»:

Комплектующие для установок прокола грунта

Силовые гидроцилиндры установлены на подвижном нажимном устройстве, что позволяет менять их рабочее положение для увеличения усилия протягивания до 25 тс.

Конструкция подвижного нажимного устройства позволила уменьшить длину установки по сравнению с аналогичными устройствами;

Конструкция упорных плит большой площади позволяет вести работы без необходимости укрепления передней и задней стенки рабочего котлована, что значительно ускоряет процесс подготовки установки к работе.

Обслуживание установки осуществляется силами одного человека;

Небольшой вес установки позволяет осуществлять перевозку и позиционирование любым автомобильным манипулятором;

В состав установки входит специальный контейнер, позволяющий хранить рабочие штанги суммарной длиной до 50 м., что повышает удобство работы и снижает утомляемость оператора;

Регулировочные винты позволяют точно задавать необходимый уклон первичного прокола;

Использование специальной замковой резьбы позволяет увеличить прочностные характеристики резьбового соединения, срок службы и улучшить свинчивание штанг.

После размещения установки для прокола в котловане и ее закрепления (анкерения) на первую штангу накручивается специальный наконечник в форме пики.

  1. Затем штанги продавливаются в грунт с последующим накручиванием новых штанг.
  2. После выхода пики и первой штанги в приемном котловане на нее накручивается расширитель требуемого диаметра, и скважина расширяется путем протягивания обратным усилием расширителя. Предварительно необходимо снять с установки для прокола упорное седло (направляющую), которая обеспечивает прямолинейность движения штанги. Уплотняя почву, расширители увеличивают диаметр скважины до диаметра чуть большего, чем диаметр протягиваемой трубы.
  3. Непосредственно за последним необходимым по диаметру расширителем, через специальный захват зацепляется и  протягивается сама прокладываемая труба.

Внутри установки имеется специальное переднее пространство, куда затягивается расширитель, захват и передний край трубы, для создания возможности дальнейшей работы с ней.

Помимо функции прокладки нового трубопровода бестраншейным методом, благодаря мощному тяговому усилию в 25 тс, установка для прокола УПГ-25У «Стрела» может использоваться для замены изношенных трубопроводов из любых материалов (керамика, асбоцемент, сталь, ПНД) методом статического разрушения старых труб с одновременным протягиванием новых труб того же или большего диаметра.

При этом в начале операции через участок изношенной трубы проводятся буровые штанги со специальным закругленным наконечником. Затем в приемном котловане надевается специальный нож-расширитель, который при обратном протягивании разрезает вдоль данный участок трубы с расширением или без него. При этом остатки трубы вдавливаются в грунт, а скважина расширяется до диаметра новой трубы. За расширителем устанавливается специальный захват, с помощью которого протягивается новая труба.

Управление установкой осуществляется при помощи блока гидроуправления. Установка может работать при относительной влажности воздуха до 100%. Источником подачи гидравлической жидкости может служить гидравлическая насосная станция типа НСД-1-20 (НСД-1-40), либо гидросистема любой строительной техники (МТЗ, JCB и т.п.).

​



​





Установка для прокола грунта

Прокалывающая установка для прокладки инженерных коммуникаций, сетевого кабеля и безтраншейной протяжки труб методом прокола грунта. Используется в условиях болотистой местности, лесных массивов, рек и оврагов, под автодорогами и ж/д насыпями. Прокалывающую установку применяют в случае необходимости газификации, проведения коммуникаций и устройства канализации в населенных пунктах, а также для ремонта и реконструкции трубопроводов в ситуации сложных геологических условий и экологических ограничений.

Для создания отверстий в грунте под поверхностью земли требуется котлован или технологический колодец, в который помещают установку. На дно котлована оборудование опускают посредством грузоподъемного механизма. Выравнивание прокалывающей установки возможно благодаря наличию винтовых опор. Штанги крепятся на направляющую втулку рамы. Конусообразный острый наконечник накручивается на штангу, что дает возможность осуществлять прокол грунта.

Установка для прокола грунта может работать от дизельной гидростанции (насосной станции) или гидросистемы трактора, экскаватора, автокрана. Для работы прокалывающей установки от гидросистемы трактора требуется техника мощностью выше 60 л. с. К гидросистеме установку подключают с помощью рукавов высокого давления. Прокалывающая установка подходит для грунтов I-III категории твердости. Увеличение длины прокола осуществляется благодаря наращиванию длины штанг.

Технические характеристики:

№ п/п

Наименование показателей

Значение показателей

1

Наружный диаметр штанги, мм

40

2

Диаметр расширителей в комплекте, мм

75, 115, 160

3

Длина прокалываемого канала, м

30

4

Усилие на штоке:





— при прокалывании, кН (т)

152 (15,2)



— при расширении, кН (т)

113 (11,3)

5

Скорость прокола, м/мин

2

6

Длина, мм





— в транспортном положении

1800



— в рабочем положении

2700

7

Ширина, мм

600

8

Высота, мм

600

9

Масса установки, кг

500

Гидроцилиндр приводится в действие от гидросистемы трактора.

Преимущества прокалывающей установки

  • Разборная конструкция
  • Высокая мощность, многофункциональность
  • Мобильность и простота транспортировки
  • Простота эксплуатации
  • Возможность проведения работ в стесненных условиях
  • Низкая стоимость


Цена установки для прокола грунта

Актуальная цена на прокалывающую установку.

Технология прокола под дорогой (метод), оборудование

Управляемый прокол под дорогой — замена традиционному методу прокладки подземных инженерных сетей без землеройных работ.

Специфика технологии

Для монтажа инженерных сетей и протягивания кабелей обычно используется метод горизонтального направленного бурения (ГНБ). С ним нет риска повредить автотрассу, не нужно перекрывать дорожное движение. Бурение осуществляют с помощью спецтехники — буровых машин.

При технологии прокола под дорогой грунт не выносится, как при ГНБ, а уплотняется со всех сторон скважины. Этот прогрессивный, мобильный, простой и экономичный метод лучше подходит для города.

При альтернативном способе проведения коммуникаций популярны установки P80 DITCH WITCH. Оборудование для прокола под дорогой этой модели отличается большой глубиной (150 м) и высокой точностью бурения мягкого грунта. Положение головки бура отслеживает система локации под управлением специалиста. Протягивание кабелей проводится с помощью стартового и приемного котлованов.

Альтернативный метод прокладки коммуникаций также обладает оптимальным соотношением цены и качества. Именно поэтому установки P80 DITCH WITCH выбирают большинство российских покупателей. Маневренное оборудование может успешно использоваться и при операциях горизонтального бурения.

В сравнении с обычным способом технология прокола под дорогой имеет множество преимуществ:

Благодаря применению высокотехнологичных машин для прокола грунта поверхность полотна автомобильной трассы не повреждается, а значит, не требуется последующего проведения ремонтно-восстановительных работ. За счет оптимизации затрат себестоимость операций намного снижается.

Где используется технология прокладки коммуникаций без траншей

Метод актуален по всему миру на трассах мегаполисов, отличающихся большой плотностью и скоростью автомобильного потока. Установки для прокола под дорогой также применяют для оперативного и безопасного устройства инженерных сетей под различными препятствиями — жилыми домами, природными и искусственными водоемами, железнодорожными полотнами.



Выбрать машину для прокола грунта

Прокольные установки Ditch Witch® Р80 — экономически выгодное решение для бестраншейной прокладки инженерных коммуникаций.

Вам необходимо выполнить разовые работы без приобретения оборудования для бурения? Обращайтесь к нам, наши специалисты подберут для вас надежного и ответственного субподрядчика.

В числе партнеров компании «Системы Дитч Витч» ведущие организации, осуществляющие прокладку коммуникаций различными способами и многие другие виды работ на всей территории РФ.

Задать вопрос

Пожалуйста, проверьте правильность заполнения отмеченных полей формы!

Установка прокола грунта, ИГЛА-32Т цена 180 000 руб

Описание

Установка предназначена для бестраншейной прокладки различных коммуникаций под дорогой, железной дорогой, облагороженной территорией, сохраняя поверхность. Также может быть использована для замены труб методом разрушения (санация труб).

В наличии доп. оборудование, что позволит собрать комплект под Ваши задачи.


Связаться с продавцом

Возможность работать в колодцах от 1м. в диаметре

-Возможен управляемый прокол (при наличии локации)

-Разборная конструкция (самый тяжелый узел весит всего 40 кг)

-Длина штанги: 650 мм

-Масса установки: 130 кг

-ДхШхВ: 880х500х450

-Максимально развиваемое усилие: 32 тонны

-Диаметр поршня гидроцилиндра – 80 мм

-Ход гидроцилиндра – 560 мм

-Диаметр штока – 50 мм

-Наличие манометра, для контроля давления

-Максимальный диаметр расширения – 315 мм

-Длина возможного управляемого прокола – 80 метров

-В стоимость входит установка, гидростанция.



Лицензии и сертификаты

Связаться с продавцом

Доставка и оплата

Траспотными компаниями по России и странам СНГ

Связаться с продавцом

Установка прокола грунта

Компактная переносная установка  горизонтально-направленного бурения KSI M02 (аналог американской Warrior WR4)

Компактная переносная установка горизонтально-направленного бурения KSI M02 (аналог американской Warrior WR4).
Усилие проталкивания/протягивания (при давлении 16 МПа), т……..20/16
Усилие проталкивания/протягивания (при давлении 20 МПа), т……..25/20
Диаметр устанавливаемых труб протягиванием сквозь грунт, мм….200
Длина прокола, м…………………………………………………………………80
Скорость хода картки, м/мин………………………………………………….2,75
Длина хода каретки, мм………………………………………………………..255+0..3
Длина штанг, мм………………………………………………………………….750
Диаметр штанг, мм………………………………………………………………50
Возможность корректировки траектории прокола. ………………………Есть
Габариты установки в сборе (ДхВхШ), мм………………………………..1340х480х480
Габариты лафета (ДхВхШ), мм……………………………………………….1340х450х200
Вес установки, кг…………………………………………………………………120+2Х30
Установка представляет собой модульную конструкцию, легко разбирается на сегменты, встраивается, например, в «карыто», превращается в установку для работы в колодце, управляемого прокола благодаря навеске модуля поворота спереди.
Удобная в работе, не гнет штанги.
Установка приводится в действие с помощью гидростанции/маслостанции/ (см. другие объявления продавца) либо от гидросистемы экскаватора.



Установка прокола грунта для бестраншейной прокладки трубопровода

Какую роль в современном городском хозяйстве может играть установка прокола и где без нее невозможно обойтись?

Развитие городской инфраструктуры постоянно сталкивается с проблемой обустройства коммуникационных систем, путь пролегания которых может пересекаться с автомобильными и железными дорогами.

Но чтобы, решить проблему, избежав остановки движения транспорта или образование заторов, широкое применение находит установка прокола PERFORATOR, залогом успешности которой служит надёжность и качество. Запатентованная технология и мастерски созданное оборудование позволяет проводить бурение, не причинив даже малейшего вреда поверхностному слою почвы.

И в каких бы целях не осуществлялся прокол под дорогой, прежде всего, нужно обследовать грунт и ландшафт, другими словами, произвести геологическую разведку. На основании полученных результатов составляется проект, подготавливается техника и осуществляется пилотное бурение. И когда в дело вступает установка прокола, то автоматически отпадает необходимость снижения уровня грунтовых вод, а также уменьшается стоимость работ и сокращается время на их выполнение.

Но так как прокол под железной дорогой, где невозможно остановить движение, требует предельной осторожности: отсутствия осыпания и выдавливания грунта, то сначала запрессовывается тонкая пилотная штанга. Чтобы не повлечь геологических разрушений пород, находящихся под трубой, во внимание принимаются особенности грунта, с оглядкой на который и составляется Проект. И в то самое время, когда пилотная штанга находится в грунте, установка прокола выбирает грунт и, с помощью шнеков, подаёт и выводит его через рабочую трубу, но только изнутри. Гарантией безопасности служит нетронутый слой, расположенный с внешней стороны трубы.

А если бестраншейная прокладка нуждается в отверстиях значительных диаметров, или же бурение происходит в почвах повышенной твёрдости, может быть предусмотрена промывка бетонитом тех пород, которые находятся вокруг трубы или вокруг пилотной штанги. Подобная процедура значительно облегчает запрессовывание. Только надо помнить, что подобный метод эффективен лишь для применения в особенно твёрдых грунтах, осыпание которых полностью исключается.

Установка прокола PERFORATOR обладает высокой точностью и позволяет избежать значительного отклонения от выбранного направления, которое не превышает 30см при длине участка до 50. Достигается такая точность благодаря использованию лазерной мишени.

С помощью дополнительного оборудования удаётся производить даже работы по санации трубопроводов, когда одновременно разрушается старая труба и устанавливается новая.

Также легко можно добиться максимально точной и ровной прокладки труб, даже без минимального их провисания. Ещё установка PERFORATOR имеет специальные удлинительные рамы, позволяющие произвести укладку труб и футляров самой разной длины. Помимо перечисленных аргументов, залогом успешности, прежде всего, является гарантия качества, надёжности, экономичности и многофункциональности данного оборудования.



∞ ПРОКОЛ ГРУНТОВ. Как осуществляется ПРОКОЛ ГРУНТА ПОД ДОРОГОЙ

Существует несколько методик бестраншейной прокладки коммуникаций. Наиболее распространенными среди них является направленное бурение и продавливание или, иными словами, прокол грунтов.

Прокол грунтов производится за счет усилия, создаваемого пневматическими или гидравлическими домкратами. Проходка пилотной скважины осуществляется установкой для прокола грунта – УПГ. Существует большое количество разнообразных моделей, которые отличаются мощностью и конструкцией, но все они работают по одному, в общем, принципу.

Усилие от силовых цилиндров передается на штанги или трубы, которые в результате этого вдавливаются в грунт. После проходки участка определенной длины, штанга отсоединяется от устройства, ее наращивают следующей штангой и снова присоединяют к устройству. Затем проходка возобновляется.

Силовые цилиндры монтируются на нажимном устройстве, которое обладает свободой хода достаточной для того, чтобы можно было отсоединять и присоединять новые звенья трубопровода. Для точности проходки используется упорное седло – направляющие, закрепленные на станине.

Устойчивое положение установки обеспечивают опорные плиты. Для удобства работы установки обычно оснащаются контейнером. В нем размещается комплект труб или штанг, суммарная длина которых равна длине скважины.

Перед началом работы УПГ устанавливается в стартовом котловане. На конце первой штанги крепится конусообразный наконечник, благодаря которому продавливаемый грунт раздвигается в стороны и уплотняется. Если проходится скважина небольшого диаметра, то вместо штанги, иногда используют трубу с заклепанным торцом.

После того как первая штанга достигает приемного котлована, наконечник заменяют расширителем. При обратном протягивании штанги он расширяет скважину до требуемого размера. Если при прохождении используются трубы или футляры, то обратное протягивание не производится.

Прокол грунта под дорогой обычно не требует прохождения скважин большой протяженности. Поэтому в этом случае, как правило, используются компактные УПГ, развивающие толкающее усилие в 25 тс. Они способны проделывать скважины длиной до 50 метров в грунтах первых трех категорий. Диаметр скважины при этом может достигать 400 мм.

Такая установка делает прокол грунта под дорогой за несколько рабочих смен. При этом стоимость скважины оказывается гораздо меньше, чем аналогичной скважины, произведенной методом направленного бурения. Кроме того, уплотнение грунта предохраняет от возможных провалов дорожного покрытия, которые случаются при направленном бурении

К недостаткам методики можно отнести сравнительно невысокую скорость проходки, а так же то, что применение относительно простых и экономичных установок УПГ ограничено. Если протяженность скважины составляет более 100 м, или проходка производится в твердых породах, то это требует применения более дорогостоящего оборудования.


Горизонтально направленное бурение скважин и мини установка ГНБ

Технология такого бурения считается бестраншейной. Это подтверждает, что данный вид бурения подходит для прокладывания коммуникаций в труднодоступных местах, когда обычные методы рытья траншей не подходят. В начале работ производится тщательный мониторинг и зондирование почвы на заданном участке. От этих результатов будет зависеть траектория бурения и выбор оптимальной тактики по строительству скважины. Обратить особое внимание нужно правильному расположению техники на участке, чтобы обеспечить безопасность для рабочей бригады. Данный вид бурения имеет еще один положительный момент. Для окружающей среды наносимый вред минимальный.


Установки для прокола под автодорогами УПК-20

Установки для прокола под автодорогами УПК-20, УПГ-25У, УПН-100 предназначены для прокладки подземных коммуникаций без рытья траншей и вскрытия верхнего слоя грунта. Прокол осуществляется методом горизонтально-направленного продавливания или бурения, позволяющим прокладывать трубопроводы и кабели без разрушения и перебоев в функционировании пересекающих трассу автодорог, дамб, железнодорожных насыпей.


Установка прокола грунтов для прокладки инженерных коммуникаций

Бестраншейная прокладка труб чаще всего используется для инженерных коммуникаций под искусственными и естественными препятствиями – железнодорожными, трамвайными или автомобильными путями, жилыми массивами и коммуникационными сетями, а также при проведении реконструкции зданий, сооружений и предприятий.


Правильное время и правильное место для инструментов для пирсинга

Одним из давно зарекомендовавших себя методов бестраншейной прокладки является использование пневматических пробивных инструментов: вариант, который уже почти полвека предоставляет подрядчикам экономичную и простую в использовании альтернативу рытью траншей. Этот хорошо зарекомендовавший себя подземный метод, который также служит эффективной альтернативой более крупному оборудованию для наклонно-направленного бурения, принес пользу всем, кто занимается водоснабжением, газом, канализацией и электричеством.Как и в случае почти любого подхода к установке, инструменты для прокалывания наиболее эффективны при использовании в определенных ситуациях.

«Мы начали использовать инструменты для прокалывания более десяти лет назад из-за их гибкости, — говорит Дель Диксон, руководитель проекта компании United Cable Construction, расположенной в Ладсоне, Южная Каролина. «Инструменты для прокалывания идеальны в ситуациях с ограниченным доступом и в ограниченном пространстве. Одним из самых больших преимуществ является то, что инструменты для прокалывания не требуют очень большой стартовой ямы для работы.

United Cable, работающая с начала 1980-х годов, специализируется на подземных инженерных сооружениях всех типов, включая рытье траншей, вспашку, горизонтально-направленное бурение (ГНБ) и вышеупомянутый метод пневматического бурения. Компания завершила проекты во многих штатах Восточного побережья, хотя им нравится сосредотачиваться на рабочих местах, возникающих недалеко от дома в Каролине и Вирджинии. По словам Диксона, различные типы почвы, наиболее распространенные на их основной торговой территории, идеально подходят для использования прокалывающих инструментов, как и типы установок, в которых United Cable стала настолько опытной.

Недавно компания расширила свой арсенал оборудования для подземных работ, добавив пневматический инструмент для пробивки отверстий Vermeer Hole Hammer производства компании McLaughlin, расположенной в Гринвилле, Южная Каролина.

«Учитывая типы почв, которые мы имеем в этой области, и типы установок, которые мы предпочитаем, использование инструментов для прокалывания является эффективным и действенным решением», — говорит Диксон. «Наш опыт показывает, что пробивные инструменты являются относительно недорогим способом проходки более коротких скважин, особенно в сильно загруженных районах с уже хорошо развитой подземной инфраструктурой.Это также очень продуктивный метод. В зависимости от диаметра отверстия мы могли использовать только один компрессор для питания до трех инструментов одновременно».



Расширение кабельного телевидения
Недавно специалисты по подземным установкам из United Cable отправились в Мурсвилль, Северная Каролина, расположенный недалеко к северу от Шарлотты, самого густонаселенного города штата. Мурсвилл, более известный как Race City USA, является домом для более чем 60 команд NASCAR и нескольких предприятий, связанных с гонками, включая два автомобильных музея. Однако причина их визита не имела ничего общего с гонками, за исключением того факта, что, скорее всего, из-за популярности этого вида спорта Мурсвилл переживает демографический бум.

Компания

Fiber Technologies привлекла United Cable для завершения сложного проекта по прокладке оптоволокна протяженностью две мили, чтобы предоставить жителям Мурсвилля дополнительный кабель и возможность подключения к Интернету. В плане установки для проекта указан фидерный кабель CIC диаметром примерно полдюйма, заключенный в 1¼-дюймовый внешний кабелепровод — как коаксиальный, так и оптоволоконный.

Диксон, работавший менеджером проекта в Мурсвилле, выбрал пневматические инструменты для пробивки грунта, чтобы завершить большую часть установки, иногда полагаясь на небольшой трактор, оснащенный тросовым плугом, в районах, где существующая инфраструктура не имела значения. Сервитут для установки был указан со стороны улицы (спереди) каждого участка, поэтому первостепенной задачей было беспокойство о разрушении, занимаемой площади и сохранении целостности существующего ландшафтного дизайна.

«Работа в Мурсвилле была идеальной для использования метода установки со сквозным растачиванием, поскольку было сделано несколько выстрелов с использованием инструментов для прокалывания», — говорит Диксон.«Участок представлял собой устоявшийся жилой район, где уже было проведено несколько коммуникаций, поэтому инфраструктура уже была переполнена. Вот что хорошо в использовании пневматических инструментов для прокалывания; это дает вам возможность найти существующие утилиты. Мы замечаем существующие коммуникации, когда самостоятельно выкапываем стартовую яму. Таким образом, мы можем выполнять две задачи одновременно».

Прошивка экономит время
Метод прошивания стежком довольно распространен при использовании инструментов для прокалывания, особенно на участках, где уже существует перегруженная коммунальная инфраструктура.По сути, стежковое бурение характеризуется серией нескольких более коротких выстрелов — обычно менее 50 футов в длину — на довольно небольшой глубине. При работе в Мурсвилле бригады Диксона использовали 2,5-дюймовую буровую головку для прокладки заключенного в кожух фидерного кабеля на глубину 24 дюйма для коаксиального кабеля, предназначенного для жилых кварталов, и 36 дюймов для оптоволоконных линий, как указано в плане установки.

Тщательное рассмотрение вопроса о том, чтобы свести к минимуму занимаемую площадь и повреждение имущества при сохранении целостности дворов и ландшафта отдельных домовладельцев, было уделено Диксоном и его командой при подготовке стартовых ям — каждая примерно 4,5 фута в глубину и 18 дюймов в ширину — необходимых для завершения установки.Это включает в себя использование брезента для временного хранения грунта, резку дерна для восстановления поверхности и ускорение завершения работ в течение одного дня, чтобы не беспокоить домовладельцев дольше, чем это необходимо — все это Диксон называет передовыми методами работы на стройплощадке.

«Вообще говоря, существующие коммунальные службы будут определять, где будут располагаться пусковые шахты, — говорит Диксон. «Подразделения в Мурсвилле уже хорошо зарекомендовали себя. У большинства были газ и вода, а также канализационные краны, выходящие из дома.По моим прикидкам, через каждые 30–40 футов мы рыли стартовую яму. Как правило, при использовании пробивных инструментов идеален выстрел на расстоянии от 40 до 50 футов, что примерно то, что мы смогли сделать в проекте Mooresville.

«Мы и раньше делали более длинные выстрелы, но это не лучший подход, — говорит Диксон. «Чем дальше вы стреляете из инструмента, тем больше вещей вступает в игру. Например, если направление с самого начала слегка отклонено, чем длиннее канал ствола, тем больше вероятность того, что инструмент отклонится, даже поднимется по высоте, особенно если головка сталкивается с препятствием.

Всего за один простой шаг пробивной инструмент завершил каждое отверстие, а затем протянул волокно за ним — одноэтапный процесс, который помогает повысить общую производительность установки, является точным и экономичным. В отличие от большинства подрядчиков, которые обычно нанимают на объект бригады из пяти и шести человек, Диксон предпочитает подход из четырех человек.

«Неизбежно, когда вы отправляете пятерых или шестерых мужчин на проект, один или два парня в конечном итоге стоят и наблюдают, почти ничего не делая.Мы обнаружили, что использование бригад из четырех человек помогает поддерживать расходы на оплату труда на должном уровне», — говорит Диксон.

Некоторые особенности новых прошивных инструментов помогают снизить численность экипажа. По словам Джеффа Вейджа, вице-президента по продажам и маркетингу компании McLaughlin, инструмент для пробивки отверстий Hole Hammer был разработан с рядом инновационных функций, которые помогают обеспечить лучший контроль и легкий запуск.

«Конструкция пробивного инструмента Hole Hammer с подвижной головкой обеспечивает полное ударное усилие поршня по головке инструмента», — говорит Вейдж.«Это помогает инструменту измельчать любой камень или мусор на своем пути, в то время как остаточная энергия используется, чтобы помочь корпусу инструмента пройти через уплотненный канал ствола. Такая конструкция помогает повысить точность при работе с тяжелым грунтом и уменьшить отклонение инструмента. Отбойный молоток также имеет механический сброс узла головки, который помогает убедиться, что каждый удар действительно уплотняет почву перед инструментом; еще одна функция, которая помогает с точностью ».

Диксон ожидает, что члены бригады будут производить более 400 футов продукции, включая земляные работы, установку и восстановление — в день.«Пробивные инструменты по-прежнему являются дешевым бестраншейным методом установки коротких скважин в перегруженной инфраструктуре с оплатой за фут», — говорит он. «Эти инструменты продолжают набирать популярность как правильный подход и в правильной ситуации. По большей части, используя инструменты для прокалывания, вы даже не можете сказать, где вы были в подразделении через три или четыре недели после завершения установки. Есть ограничения, конечно. Но в правильной ситуации инструменты для пирсинга часто являются наиболее экономичным и наименее инвазивным способом.

ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ:
United Cable Construction, (843) 851-0711
McLaughlin Group, (800) 435-9340, www. mightymole.com
Vermeer Corp., (888) 837-6337, www.vermeer. ком

Из Архива

Продление срока службы вашего пневматического инструмента для прокалывания труб

Пневматические пробивные инструменты – это удобные инструменты для прокладки труб малого диаметра (для газовых, кабельных, электрических, водопроводных или оросительных систем) на короткие расстояния.

Используя пневматический инструмент для пробивки, подрядчики могут избежать дополнительных затрат времени, затрат и рисков, связанных с рытьем больших траншей. И это позволяет им сократить использование мини-экскаватора или нескольких человек с лопатами.

Пневматические пробивные инструменты просты, но эффективны. Инструмент имеет боек, который и проникает в землю. С другой стороны инструмент подсоединяется к шлангу, который соединяется с масленкой (иногда называемой мистером), который подключается к другому шлангу, на другом конце которого находится воздушный компрессор.

Воздушный компрессор обеспечивает мощность, а масленка обеспечивает смазку.

При использовании пневматического пробивного инструмента четко обозначьте начальную и конечную точки установки. Затем откопайте две точки. Измерьте, насколько глубоко вы хотите установить трубу. Вставьте головку инструмента в землю в этой точке. Убедитесь, что инструмент точно направлен в направлении конечной точки установки. Активируйте инструмент.

Техническое обслуживание имеет ключевое значение

Пневматические инструменты для прокалывания, как и многие инструменты для работы с землей, требуют регулярного обслуживания и контроля.

Неправильное обслуживание пневматического пробивного инструмента может привести к нежелательному изменению направления и заклиниванию инструмента.

«Вы не хотите, чтобы ваш инструмент заедал, когда он находится под землей; восстановить его будет очень сложно», — говорит Джейк Джеффордс, директор по продажам, маркетингу и глобальным счетам Vermeer MV Solutions. Надлежащее техническое обслуживание и использование не только улучшат производительность в полевых условиях, но и увеличат срок службы инструмента».

Как уже упоминалось, пневматические пробивные инструменты имеют бойки; эти бойки перемещаются по кольцам.Масло закачивается в инструмент и вызывает набухание этих колец, что создает буфер между ударником и металлической камерой; металл о металл увеличивает износ и риск повреждения.

«Эти кольца очень важны. Убедитесь, что на широком шланге нет разрывов; постоянно следите за ним на наличие следов порванной резины. Если у вас есть какие-либо поврежденные компоненты, отремонтируйте или замените их», — говорит Джеффордс.

Также постоянно контролируйте головку инструмента на наличие дефектов. Если головка инструмента деформируется, инструмент будет двигаться в направлении, отличном от предполагаемого.Симметрия головки инструмента обеспечивает оптимальную траекторию. Если головка ослаблена или изношена, ваши выстрелы будут не такими эффективными, как выстрел, и производительность будет поставлена ​​под угрозу.

Выбор подходящего оборудования

Выберите пневматический пробивной инструмент, соответствующий вашим задачам. Ваш инструмент должен иметь больше, чем минимальные необходимые вам возможности. Помимо размера и производителя, вариантов пневматических пробивных инструментов не так много. Вы хотите либо с активной головкой, либо с плоской головкой.

Активная насадка хорошо подходит для более твердого грунта; он ударяет, хватается за землю и при следующем ударе втягивает тело. Плоская голова просто выталкивает вперед. Однако при работе с песчаными и мягкими грунтами активная головка не может ни за что зацепиться, и ее движения приведут к отклонению инструмента от намеченной цели. Это явление называется плаванием и приводит к меньшей точности достижения цели.

«Вам действительно нужно понимать, в каких грунтовых условиях вы будете работать.В таких штатах, как Джорджия, много глины с камнями, поэтому активная насадка отлично подходит для такого состояния почвы. Однако во Флориде вам понадобится плоская головка, потому что там много песка», — говорит Джеффордс.

Если вам нужно проложить трубу на большом расстоянии или если в земле есть какие-либо препятствия, которые вам нужно обойти, пневматический пробивной инструмент больше не подходит. В этом случае вам понадобится горизонтально-направленная буровая установка. Эти сверла способны устанавливать трубы даже большего диаметра на большее расстояние.С их помощью вы также можете изменить направление установки, когда инструмент находится под землей.

Другие соображения включают:

  • Соедините инструмент с соответствующим воздушным компрессором. Посмотрите требования к питанию. Недостаточная мощность отрицательно скажется на производительности. Неправильное масло может привести к тому, что кольца слишком сильно разбухнут, и это может разрушить защелку.
  • Учитывайте длину шланга. «Компания Vermeer предлагает 50-футовый шланг при покупке пневматического пробивного инструмента, а 50 футов — это хорошее эмпирическое правило. Вы не хотите идти дальше этого», — говорит Джеффордс.
  • Используйте подходящее масло. Использование неподходящего масла повлияет на производительность и срок службы. Кроме того, используйте правильное количество масла. Недостаточное количество масла негативно влияет на производительность, и, хотя слишком много масла не оказывает негативного влияния на производительность, вы тратите деньги впустую.

Торговые марки, представленные в этой статье:

Присоединяйтесь к тысячам коллег по отрасли, которые каждую неделю получают новости и тенденции в сфере коммунального строительства.Подпишитесь на рассылку Utility Expo.

24.05.2021



Характеристики пневматических пробивных инструментов Grundomat

Когда вам нужно выполнить горизонтальное растачивание на коротком или среднем расстоянии, наличие правильных пневматических пробивных инструментов имеет решающее значение. В Pow-R Mole Trenchless Solutions мы с гордостью предлагаем долговечные, надежные и экономичные пневматические инструменты от Grundomat. Узнайте, как их функции помогут вашим проектам бестраншейной реабилитации пройти максимально гладко.

Точность и прецизионность

Пневматические пробивные инструменты

Grundomat хорошо известны своей точностью. Возвратно-поступательная ступенчатая головка инструмента удерживает его на цели. Вместо того, чтобы отклоняться от препятствий, эти инструменты пробивают их. Они сохраняют эту точную траекторию длительного удержания на расстоянии от 50 до 150 футов даже в сложных почвенных условиях и через каменистые препятствия.

Мощность и скорость

Долото из закаленной легированной стали гарантирует, что пневматический пробивной инструмент Grundomat может пробурить любой тип камня или почвы.При этом он не перегревается и не выходит из строя, что экономит ваше время в полевых условиях. Двухтактный возвратно-поступательный механизм головки обеспечивает скорость до 50 % выше по сравнению с прошивными инструментами с фиксированной головкой.

Адаптивность

Используйте пневматические инструменты для пробивки грунта в толстых глинистых, песчаных или суглинистых грунтах или в каменистых условиях. Они идеально подходят для монтажа водопроводных, газовых, канализационных, электрических, кабельных и строительных установок. Лучше всего то, что эти инструменты включают в себя полный набор аксессуаров и размеров для всех типов и масштабов проектов.Размер возвратно-поступательных головок варьируется от 1,75 до 7 дюймов в диаметре. Вы также можете выбрать аксессуары, такие как хвостовик для протягивания труб, которые повышают адаптивность и функциональность этого инструмента в полевых условиях.

Pow-R Mole Бестраншейные решения предлагает полный набор пневматических инструментов для пробивки отверстий. Наши сотрудники всегда готовы ответить на любые ваши вопросы и помочь вам выбрать правильный инструмент для работы. Чтобы узнать больше о наших пневматических прошивных инструментах Grundomat и Hudco, свяжитесь с нами сегодня.

Определение методики передачи данных измерений пространственного позиционирования пробивной головки в малогабаритных установках при управляемом прокалывании грунта Виталий Сахатский, Нина Любимова, Виталий Власовец, Владимир Супонев, Александр Коваль, Артем Науменко, Татьяна Власенко, Евгений Чепусенко: : ССРН

Восточно-Европейский журнал корпоративных технологий, 5(5(107)), 32-40. дои: 10.15587/1729-4061.2020.212345

9 страниц Опубликовано: 20 января 2021 г.

Смотреть все статьи Виталия Сахацкого
