Клещи для снятия изоляции с проводов: устройство и назначение инструмента

На чтение 7 мин. Просмотров 221 Опубликовано Обновлено

Часто возникает необходимость удалить покрытие с электрического кабеля. Для этого требуются устройства, которые справятся с задачей и не повредят внутренний проводник. Применяют клещи для снятия изоляции с проводов и другие ручные или автоматические инструменты. Выбор варианта зависит от диаметра проводника, толщины оболочки, объема работы.

Ручные инструменты

Популярные инструменты для снятия изоляции:

  • механический стриппер;
  • клещи;
  • нож;
  • щипцы для проводников круглого сечения;
  • пассатижи;
  • нож для удаления оболочек.

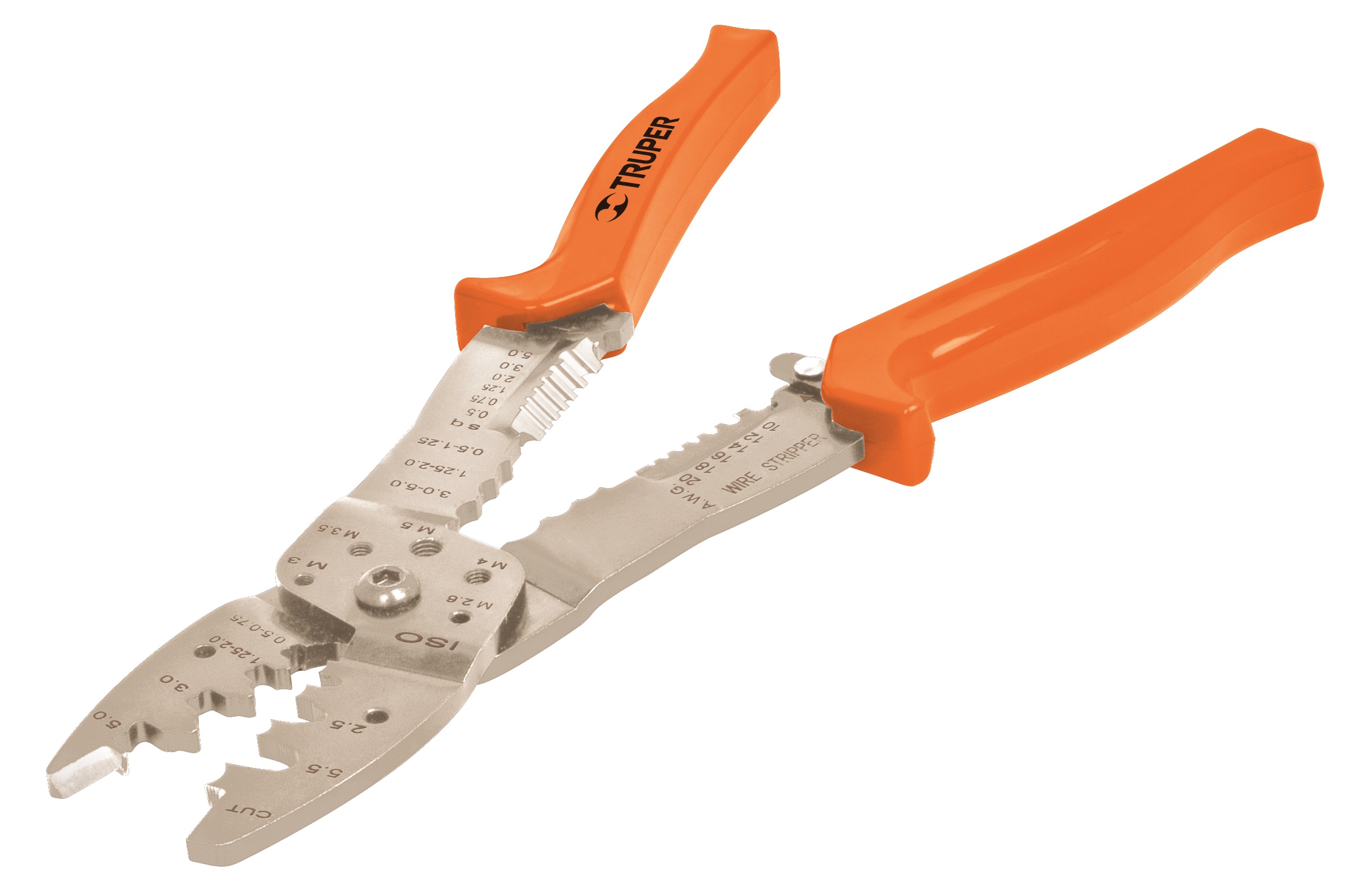

Механический стриппер

Механический стриппер

Это стриппер-кримпер для снятия изоляции на концах проводов. Состоит из клещей-кусачек и пресс-клещей, которыми обжимают и опрессовывают концы. Для снятия оплетки провод зажимается в отверстие нужного диаметра, круговыми движениями, снимают изоляционное покрытие. Это простой дешевый инструмент. У него короткий срок эксплуатации, применяют для несложных операций. Пресс-клещи имеют 6-7 отверстий, что допускает работу с элементами разных диаметров.

Пассатижи для снятия изоляции

Пассатижи

Пассатижи (плоскогубцы) – универсальный инструмент для зачистки изоляции и других операций, выполняемых при электротехнических работах. В передней части расположены 6 типоразмеров разъемных отверстий, диапазон сечений от 0,5 до 3 мм. Во второй половине расположен длинный зигзагообразный разъем, с помощью которого обжимают концы, изгибают проволоку, режут тонкие мягкие провода. Это удобная, недорогая зачищалка для проводов.

Клещи для снятия изоляции

Клещи для снятия изоляции

Устройство снабжено ручками, которые покрыты диэлектрической оболочкой, регулировочным винтом, позволяющим изменять диаметр отверстия. Для снятия оболочки кабель легонько прикусывают, инструмент поворачивают и протягивают надрезанное покрытие. Установленные в отверстие клещей провода нельзя сильно сжимать и деформировать. Это приведет к образованию царапин на стальных жилах проводника.

Клещами работать длительное время неудобно, но для домашней работы подходят. Их используют для различных сечений кабеля. Устройство применяется в местах трудного доступа. На ручки клещей нанесено диэлектрическое покрытие для защиты от поражения током.

Щипцы для снятия изоляции с кабелей круглого сечения

Это круглая разъемная ручка. Ее раскрывают, вставляют проводник, зажимают и проворачивают. Режущая кромка делает надрез по кругу, при протягивании оболочка снимается. Приспособление предназначено для кабелей большого сечения круглой формы.

Нож для удаления оболочек

У этого ножа выдвижное лезвие и металлическая скоба, которая прижимает кабель к режущей части. Поворотный механизм позволяет резать оболочку вдоль его длины и по окружности. Лезвие выдвигается на толщину оплетки, что исключает повреждение самого проводника.

Нож для удаления изоляции

Это зачистка для проводов. Лезвие согнуто в виде крючка. Оплетку снимают движением от себя, нож располагают под острым углом, исключая повреждение стальных жил проводника. Ограничивает глубину разреза расположенная на конце крючка пятка. Она контролирует глубину прорезания, удаляя верхнюю оболочку. Не подходит для толстого покрытия.

Нож для снития оболочек кабелей Щипцы для снятия изоляции кабелей круглого сечения Нож для снятия изоляции

Полуавтоматические инструменты

При необходимости выполнять большие объемы работ используют автоматические приспособления для снятия изоляционного покрытия. Полуавтоматический зачиститель проводов не требует вращения вокруг каждого элемента. Встроенный механизм снимает оплетку сразу с нескольких жил. Нужно выбрать отверстие нужного диаметра, положить проводник и нажать на рукоятку.

Клещи для удаления изоляции

Представляют собой зажим со встроенным лезвием. Разнимают его и укладывают в пазы кабель, закрывают, нажимают кнопку, изоляция снята. Клещи для зачистки проводов обеспечивают аккуратное удаление внешнего покрытия, выполняют предварительную обработку коаксиальных кабелей, чтобы далее установить в F-коннектор. Механизм удаляет оболочку на произвольном участке, очищает одножильные, многожильные, плоские элементы.

Клещи-автомат для зачистки проводов

Клещи или стриппер автоматический упрощает работу по зачистке провода. Стриппер снабжен одним гнездом, его размер подгоняется к диаметру уложенного кабеля автоматически. Линейка используемых диаметров от 0,2 до 6 мм. Это многофункциональный инструмент, его использование позволяет снимать изоляцию, опрессовывать наконечники, резать провод, скручивать отдельные жилы в один жгут.

Щипцы для зачистки проводов

Полуавтоматические щипцы для снятия изоляции с проводов в отличие от ручных моделей обустроены механизмом, который совершает действия с помощью нажатия кнопки. Существует вид щипцов, снимающих оплетку с витой пары.

Клещи-автомат Щипцы для зачистки кабелей

Рекомендации по выбору инструмента

Knipex KN 1262180

Выбирая механизмы для зачистки кабеля, обращают внимание на следующие характеристики:

  • Максимальный и минимальный диаметр.
  • Наличие сменных ножей.
  • Регулировка диаметра и глубины реза.
  • Дополнительные операции.
  • Производитель.

Если инструмент применяют для личных нужд эпизодически, останавливаются на простых устройствах с учетом параметров используемого кабеля. При выполнении электротехнических работ при самостоятельном ремонте выбирают приспособления широкого спектра действия, которые отрезают провод, обжимают концы проводника, снимают изоляцию.

По возможности используют устройства, где не нужно подбирать отверстия по диаметру проводника, механизм настраивает параметры автоматически. Для длительной эксплуатации приобретают инструменты высокого качества от надежных производителей.

Производители

Knipex KN-166005SB

Надежной в России считается продукция немецкой фирмы Knipex. Автоматический стриппер Knipex KN 1262180 используется для одно- и многожильных проводов площадью сечения 0,2-6,0 мм2. Инструмент настраивается на диаметр автоматически, аккуратно снимает изоляцию. Длинная головка обеспечит доступ в укромный уголок.

Для оголения коаксиальных кабелей используют Knipex KN-166005SB. Инструмент за один проход снимает наружную оболочку, экранную защиту и изоляцию. Снабжен тремя встроенными ножами, каждый настраивается на глубину с помощью шестигранного ключа. Изоляция срезается при прокручивании стриппера на 360 градусов.

Jokari JK 30140

Немецкая компания Jokari выпускает стриппер Jokari JK 30140, предназначенный для кабелей с ПВХ покрытием. Это автоматическое устройство используется в местах разветвления проводника.

Автоматический стриппер Stanley FMHTO-96230 не требует длительной настройки. Задают длину участка, на диаметр настраивается сам. Используется для круглого и плоского многожильного кабеля, все жилы очищает одновременно. Подходит для кабелей диаметром 0,2-2,6 мм. Его вес 350 г.

В домашних условиях при редкой эксплуатации используют универсальный очиститель проводов Greenlee PA1117. Стриппер снабжен 6 отверстиями диаметрами от 0,64 до 2,6 мм, дополнительным устройством для отрезания плоского кабеля. Вес 185 г. Не используется для бронированных и стальных кабелей.

Стриппер Jonard JIC-4366 снабжен двумя лезвиями, одним снимают наружную оболочку кабеля, другим изоляцию из ПВХ материала. Лезвия сменные. Приспособлением удобно работать с жесткой изоляцией.

Бывают случаи, когда необходимо зачистить изоляцию с тонкого проводника (0,25-0,8 мм) или удалить затвердевшее покрытие со старых кабелей. Для этого используют термические стрипперы OK ST-500ESD. Под действием нагрева оплетка расплавляется и легко снимается.

Такой инструмент в быту используется редко, не относится к универсальным, требует отвода вредных веществ плавления изоляции.

OK ST-500ESD Greenlee PA1117 Jonard JIC-4366 Stanley FMHTO-96230

Чем стриппер отличается от кримпера

Кримпер

Для получения полного качественного контакта отдельных элементов электрической схемы используется обжимной инструмент для опрессовки неизолированных и изолированных проводников. Кримпер — это пресс-клещи, которые обжимом соединяют наконечник и гильзу в единую электрическую цепь. Порядок действий следующий:

  1. В режущую часть помещают кабель и снимают оболочку.
  2. Очищенный участок проводника вставляют в гильзу и размещают между матрицами нужного размера.
  3. Сжимая рукоятки, опрессовывают соединение.

При необходимости операцию повторяют несколько раз, сдвигая клещи вдоль наконечника. Действия кримпера отличаются от работы стриппера. Основное назначение кримпера – это образование надежного соединения кабеля с потребителем электроэнергии.

В комплектацию кримпера входят набор матриц. Они обеспечивают различие размеров сечения наконечников и их функциональность. Наиболее используемы пластины для обжима наконечников марки НШВИ и НШВ. Матрицы имеют цифровое обозначение сечения втулки и наконечника.

Для опрессовки многожильных кабелей и сечений 16 мм2 используют массивные клещи ПК-16У. Одиночные провода этой моделью не обжимают – мощное усилие на губках матрицы способствует его разрыву.

В соединениях проводов компьютеров используются полимерные RJ-45 разъемы, соединяющие витую пару проводов. Для обжима применяют кримперы со специальными матрицами, его выполняют в несколько этапов.

Особенно актуальны при обжиме клемм-ножны, где нельзя применять пайку деталей – утюги, микроволновые печи, электрические чайники, другие нагревательные приборы. Вместо кримпера можно использовать универсальный стриппер, с помощью которого снимают изоляцию и обжимают концы проводника круглого сечения.

Зачистка проводов от изоляции - какие инструменты используются

Устройства для зачистки кабелей и проводов - это устройства, используемые для удаления участков изоляции и подготовки кабелей к установке. Зачистка является важным процессом и позволяет обрывать или сращивать проводник. Зачистки обычно предназначены для определенного диапазона проволочных калибров. Доступны портативные и настольные модели, а способ приведение их в действие определяет производительность устройства.
Стрипперы имеют челюсти с по крайней мере одной пустотой между противоположными лезвиями. Ручные съемники с одной режущей насечкой полагаются на ручное управление. Нужно сначала аккуратно разрезать изоляцию, а затем вращая инструмент завершить резку. Зачистки с несколькими полостями совершают полный разрез при сжатии. Изоляция может быть легко удалена, и проводник теперь может служить электрической рабочей точкой. Некоторые штампы предназначены для общего назначения и способны зачистить несколько видов проводов. Некоторые люди выбирают для зачистки проводов неспецифические инструменты, такие как ножи, плоскогубцы, бритвы или точилки для карандашей. Хотя эти инструменты эффективны, вероятное повреждение провода и более длительные интервалы эксплуатации приводят к снижению производительности и качества, и будут недостаточны при удалении больших количеств.

Альтернативой такому типу удаления изоляции кабеля является химическая зачистка. Такие устройства представляют собой вызванные растворителем методы снятия изоляции с проводов. Они способны удалять поливиниловую, полиуретановую, нейлоновую, полиамидную и полиаминовую изоляцию из медной и алюминиевой проволоки. После этой процедуры зачищенные провода промывают в специальных очистителях.
Устройства для зачистки кабелей и проводов бывают различных конструкций. Ручные являются наиболее удобными и недорогими, а настольные варианты применяются, когда нужны большие объемы зачистки. Сочленение съемника может варьироваться между ручным, электрическим и пневматическим источниками питания.

Способы зачистки кабеля

Существует несколько способов зачистки инструментами для снятия изоляции. Наиболее распространенным методом зачистки проводов является зажимная матрица, которая отделяет сегмент изоляции. Зачистные колеса опираются на высокоскоростные колеса из проволоки или стекловолокна для истирания изоляции провода и достаточно прочны для проволоки большой толщины. Это используется исключительно в настольных конструкциях. Наконец, доступны устройства, которые применяют вращающееся лезвие для обрезки концов. Ни абразивные круги, ни вращающиеся лезвия не требуют замены для различных размеров проволоки - направление проволоки и глубина резания регулируются.


Ручные устройства для зачистки проводов - это инструменты, на которые оператор прикладывает усилие сдвига. Многие типы требуют, чтобы оператор определял размеры съемника в соответствии с калибром проволоки, но варианты с саморегулирующимися ножами тоже распространены. Конструкция некоторых ручных съемников включает нагревательный элемент, чтобы смягчить изоляцию. Для обеспечения правильной зачистки требуется квалификация, а этот компактный дизайн лучше всего подходит для удаления небольших объемов.
Настольные съемники с ручным управлением являются прецизионными устройствами для зачистки со сменными матрицами. Часто доступны специальные лезвия, и эти съемники лучше всего подходят для зачистки среднего объема в мастерских.
Устройства для зачистки проводов с электрическим приводом устанавливаются на стенде. Некоторые модели предлагают ручной инструмент, привязанный к источнику питания с фиксированной скоростью. Большие модели с высокой производительностью обычно представляют собой автономные системы с автоматизацией. Эти инструменты имеют взаимозаменяемые штампы и хороши для профессиональных работ по зачистке на средних и больших объемах.
Пневматические устройства для зачистки проводов функционируют с помощью сжатого воздуха, часто с помощью ножного или ручного переключателя или датчика для контроля скорости зачистки проводов. Короткое время цикла означает, что они являются отличным выбором для крупносерийного производства с калиброванным электрическим проводом.
Устройства для химической зачистки нагревают растворитель (обычно гидроксид натрия) до температуры до 1000 ° F. Этот метод подходит для зачистки проводов, которые могут быть завязаны или повреждены, и является эффективным методом зачистки при тщательном контроле.


Меры предосторожности при зачистке проводов


Качество зачищенной проволоки во многом определяется качеством выбранной оснастки. Инструменты надлежащего размера - самый простой способ обеспечить высококачественный оголенный проводник, и многие провода должны быть помечены информацией о размере. Другое определение качества проволоки включает длину полосы. Такие устройства, как выключатели и розетки, будут иметь полосовой датчик, а автоматические машины будут иметь четкий механизм регулировки для обеспечения точной длины полосы.
Слишком короткие оголенные участки будут иметь ненадежное соединение, что может привести к перегреву, искрению и потере цепи; наоборот, слишком длинные проводники представляют опасность поражения электрическим током. Значительную опасность представляют проводники, которые повреждены в процессе зачистки. Температурные изменения могут привести к появлению трещин, зазубрин и царапин. Тот же уровень тока будет проходить через меньшее поперечное сечение провода, что приведет к перегреву. Наконец, повреждение провода, такое как потертость (от тусклых лезвий) или сжатая (от неправильного измерения) изоляция, также отрицательно скажется на характеристиках провода.

Если стоит выбор, где купить инструмент для зачистки, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Инструмент для снятия изоляции с проводов


Кто снимал изоляцию с проводов знает, какое это муторное дело. Да, есть провода, у которых можно надрезать изоляцию, потянуть за нее или жилу, и изоляция снимается сама. Но у большинства проводов ее нужно срезать по всей длине. Мастер-самодельщик придумал и сделал инструмент, который "распускает" изоляцию по всей длине провода.

Инструменты и материалы:
-Металлический лист;
-Шпильки резьбовые;
-Гайки и шайбы;
-Опора с подшипником;
-Ручка;
-УШМ;
-Тиски;
-Дрель;
-Труборез;
-Конические шестеренки;

Шаг первый: металлические пластины
Мастер вырезает две квадратные металлические пластины. Размер стороны квадрата равен длине опоры подшипника + 1-2 см с каждой стороны.

На краях пластин мастер размечает и сверлит отверстия, для крепления опор. По центру одной из пластин (верхней) сверлит отверстие для крепления резца.

Устанавливает в отверстия нижней пластины шпильки с накрученными гайками.

Шаг второй: протяжка
Для протяжки мастер взял две конические шестерни. Устанавливает их на резьбу и фиксирует гайками.

Устанавливает конструкцию в опоры. Опоры устанавливает на шпильки и фиксирует гайками.

Шаг третий: резец
Теперь нужно сделать резец. Для его крепления мастер берет шпильку с резьбой. В торце шпильки делает разрез.

Из старого трубореза снимает резец.


В шпильке сверлит отверстие. Устанавливает резец. Резец должен крутится на валу-болте.

Прикручивает шпильку с резцом в центральное отверстие верхней пластины.


На шпильки накручивает гайки. Устанавливает верхнюю пластину. Фиксирует ее гайками.

Лишнюю часть шпильки отрезает.

Шаг четвертый: ручка
Для приведения в действия устройства нужно установить ручку. Мастер вырезает металлическую пластину. Сверлит в ней, на концах отверстия. В одно отверстие закрепляет ручку, второе отверстие для вала протяжки.

Устройство готово и мастер тестирует его. Закрепляет в тисках. Регулирует зазор между резцом и шестеренками. Это расстояние регулируется в зависимости от диаметра провода.

Проверяет работу устройства на проводе с мягкой изоляцией.

Теперь тестирует устройство на жесткой изоляции.




Результатами испытания мастер доволен, устройство отлично справляется со своей работой.

Весь процесс по изготовлению данного устройства можно посмотреть на видео.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Быстрая зачистка проводов от изоляции

Даже любителям полежать на диване нередко приходится работать с электрическими проводами в квартире, гараже или в автомобиле. Чем только не выполняется такая, лишь на первый взгляд простая, операция: кухонным ножом, ножницами, тупыми кусачками, зажигалкой, а кое-кто — даже зубами.

Оплетка получается рваная, многие тонкие медные провода при этом теряются, что нарушает их и стандартную для конкретного вида токопроводимость и электрическое сопротивление. Они хуже соединяются между собой, в контактные клеммы и группы. И сбой в определенной схеме электропроводки произойдет именно в этом ослабленном звене. Поэтому вам просто необходим инструмент для зачистки проводов.

Краткое содержимое статьи:

Как же правильно удалить изоляцию без брака?

Защитное покрытие любого многожильного медного провода должно быть двоякофункциональным: крепким и при этом эластичным. Другими словами, не допускать на медь влаги и последующего окисления провода и легко поддаваться частичному необходимому съему с жилы.  Вам поможет наша пошаговая инструкция, как правильно зачищать провода.

Какие повреждения стоит ожидать от непрофессиональной зачистки концевика провода?

  • уменьшение сечения проводника;
  • изломы части медных нитей в жиле и падение прочностной характеристики;
  • скрытые дефекты при использовании тупых зачистных устройств – от растяжки и сгибания;
  • потеря части медных ниток в многожилке;
  • загрязнение остатками изоляции токопровода.

Зачищаем правильно

Все выше описанное – результат деятельности дилетантов в электроделе. Профессионалы могут только посмеяться над тем, как мужик рвет оплетку и так уже непрочными зубами или с трудом стаскивает ее с концевика заржавевшими кусачками. Это можно посмотреть на многочисленных интернетовских фото зачистки проводов.

Электрики с опытом владеют всеми секретами в работе с проводами, пользуются одним или несколькими инструментами для обнажения жил. И не только многонитевых, но и одинарных и толстых — медных или алюминиевых, для внутренней разводки и уличной.

Ниже – выверенная методика электроинженеров и мастеров о том, как зачистить провод от изоляции своими руками быстро и качественно. Сначала о простоте для чайников.

С помощью обычного ножа

Хорошо заточенному лезвию легко поддается оплетка из поливинилхлорида и резиновой защиты. Первая – самая массовая ныне оболочка для медных и других проводов сечением от полумиллиметра до четырех.  Нажали лезвием на оболочку и резко дернули. Чаще кусок обертки красиво и эффективно снимается. Но иногда оплетка не поддается ножу.

Это происходит на сечении больше 2,5 миллиметра. Тогда тем же ножом окольцуйте защитную поверхность, стараясь не достать до медных ниток провода. Лучше эту процедуру выполнить на дощечке, прокатав нож по окружности. Еще один способ — рассечение по поперечке. Согнуть провод и легко сделать насечку наверху сгиба. Легко дальше снимется.

Продольная насечка. Концом острого лезвия проведите вдоль длины намеченного снятия оплетки. Старайтесь не достать до медных проводов. Отгибаете ее и отрезаете. Такой метод подойдет для оплетки с двумя-тремя слоями различной защиты.

Щипцы

Заводских инструментов для снятия оплетки немало. Ассортимент по цене – от бюджетного до эксклюзивного. В обычном два приспособления: первое – калибром снимается оплетка, а другим отверстием защищаются медные провода.

Щипцы хорошо подойдут для работы с бэушным проводом, в котором медь немного подгорела. Очистив жилу, можно провод второй раз использовать в электропроводке.

Термосредство

ПВХ хорошо плавится и горит. Этим пользуются многие электрики вне мастерской, когда необходимо срочно снимать часть оплетки на проводе. Подойдет зажигалка или спички. Но нужно соблюдать правила безопасности, например, такое. Прежде чем обжигать оплетку, мокрую тряпочку держите рядом с огнем на проводе, она же и очистит от сажи медные нити.

Но с огнем не усердствуйте и по второй причине: тонкие медные или алюминиевые провода просто расплавятся, особенно на газовой зажигалке. И помните: ПВХ при горении токсичный.

Термоэлемент электрический

Такой проволочный нагреватель не подожжет всю оплетку и не расплавит тонкие провода в жиле кабеля. И вокруг такого среза появляется кольцевой герметичный термонарост, который не пропустит внутрь жилы влагу, и медь не будет корродировать. Эффективный метод только на обмотке из поливинилхлорида, а не на резине или фторопласте.

Не дешевите на КСИ

Комплекс снятия изоляции – так раскрывается аббревиатура этого ручного полуавтомата. Стриппер мягко надрезает оплетку по окружности, оставляя минимальный зазор.

Второе приспособление легко снимет остатки ПВХ. Он у разных производителей отличается по разбросу цен, поэтому сначала разберитесь с инструкцией, чтобы стриппер  подошел к вашим потребностям. Изучите модельную линейку фирмы Khipex, или АМD, Jokari и ряда других.

Фото зачистки проводов от изоляции




Вам понравилась статья? Поделитесь 😉

КВТ Инструмент «КВТ» для снятия изоляции и разделки кабеля и провода

  • Портативный ручной стриппер с функцией резки WS-01A

    Модель товара

    WS-01A
  • Многофункциональный ручной стриппер из нержавеющей стали WS-01C

    Модель товара

    WS-01B
  • Многофункциональный ручной стриппер из нержавеющей стали WS-01C

    Модель товара

    WS-01C
  • Многофункциональный ручной стриппер из нержавеющей стали WS-01D

    Модель товара

    WS-01D
  • Полуавтоматический стриппер WS-03A

    Новинка

    Модель товара

    WS-03A
  • снятие изоляции, стриппер WS-03B

    Модель товара

    WS-03B
  • Полуавтоматический стриппер с функцией резки WS-10

    Модель товара

    WS-10
  • Полуавтоматический стриппер, усовершенствованная модель с функцией резки WS-13

    Модель товара

    WS-13
  • Автоматический многофункциональный стриппер WS-04A

    Модель товара

    WS-04A
  • Автоматический многофункциональный стриппер с винтом микронастройки WS-04B

    Модель товара

    WS-04B
  • Стриппер WS-07 сеятие изоляции резка проводов снятие оболочки с проводов опрессовка наконечников

    Модель товара

    WS-07
  • Автоматический стриппер с модулем «CutPro» WS-08

    CutPro

    Модель товара

    WS-08
  • Автоматический многофункциональный стриппер с винтом микронастройки WS-11

    CutPro

    Модель товара

    WS-11
  • Автоматический многофункциональный стриппер с винтом микронастройки, с модулем «CutPro» WS-12 «Ягуар€»

    «Ягуар»

    Модель товара

    WS-12 «Ягуар»
  • Автоматический многофункциональный стриппер с винтом микронастройки WS-14

    Модель товара

    WS-14 «Вольтмастер»
  • Автоматический многофункциональный стриппер с винтом микронастройки WS-15

    Модель товара

    WS-15 «Вольтмастер»
  • Автоматический многофункциональный стриппер с винтом микронастройки, с модулем «CutPro» - WS-17

    Скоро! CutPro

    Модель товара

    WS-17
  • Мультифункциональный стриппер с бесконтактным детектором напряжения WS-20

    Модель товара

    WS-20 «Вольтмастер»
  • Мультифункциональный карманный стриппер WS-21

    Модель товара

    WS-21
  • Многофункциональный стриппер-отвертка с индикатором напряжения WS-05

    Модель товара

    WS-05
  • Профессиональный карманный стриппер WS-09

    Модель товара

    WS-09
  • Профессиональный автоматический стриппер WS-06

    Модель товара

    WS-06
  • Инструмент для снятия изоляции и зачистки проводов

    Во время электромонтажных работ не обойтись без зачистки проводов. В удалении старой изоляции нет ничего сложного, хотя в любом случае потребуется определенное умение и аккуратность, поскольку неосторожное обращение с проводкой приведет к ее повреждению. Для выполнения указанной задачи понадобится рабочий инструмент для снятия изоляции с проводов. В этой статье пойдет речь о разновидностях приспособлений для удаления изоляции, а также о способах их применения.

    Стриппер

    Провода могут значительно отличаться по конструктивным особенностям, материалу жил и изоляционного слоя, соответственно, и технология зачистки также может быть разной. В качестве примера можно привести провод с толстой однопроволочной жилой. В этом случае для удаления изоляции будет достаточно ножа или лезвия. Также могут понадобиться щипцы или кусачки.

    С многопроволочными проводами, да еще и небольшого сечения, дело обстоит сложнее. При зачистке проводов ножом существует опасность повреждения тонкой проволоки жил, что ухудшит показатель проводимости. Можно попытаться проделать работу заново, однако такой подход не всегда разумен, если длина проводника невелика. В таком случае не обойтись без профессионального инструмента — стриппера (другие названия: съемник, ручной зачиститель проводов).



    Стриппер для снятия изоляции с проводов позволит произвести зачистку быстро и качественно. Специально для работы с тонкими кабелями в этом инструменте предусмотрена точная настройка, с помощью которой можно задать глубину разреза изоляции.

    Среди достоинств стрипперов можно выделить следующее:

    1. Подходит для работы с самыми разными сечениями — от пяти сотых до шести квадратных миллиметров.
    2. Успешно заменяет пресс и кусачки.
    3. Можно использовать для удаления любого изолирующего слоя, из чего бы он ни был произведен (поливинилхлорид, силикон, фторопласт и т.д.).
    4. Без проблем удаляется оболочка даже с витых пар, многожильной проводки и шлейфов.
    5. Токоведущая часть остается в сохранности.
    6. Применение отличается простотой.
    7. Доступны по цене.

    Кроме главной своей функции — удаления изоляции — инструмент можно использовать и для других действий. Речь идет об опрессовке жил. Для этого на ручке устройства имеется особая выемка, позволяющая осуществлять опрессовывание гильз и наконечников разнообразных диаметров. Причем наконечники могут быть как в изоляционном слое, так и без него. Следует заметить, что функционал стриппера достаточно ограничен, если сравнивать со специализированным оборудованием для опрессовки, однако на простом уровне возможностей съемника вполне достаточно.

    Еще одна функция стриппера определяется наличием на ручках кусачек. В случае надобности можно просто отрезать выбранный провод.

    к содержанию ↑

    Разновидности стрипперов

    На рынке представлено несколько типов стрипперов: ручные, полуавтоматические и автоматические. Наиболее простая модель съемника с виду похожа на бокорез. На лезвиях устройства есть фигурные выемки различного диаметра. С помощью этих выемок и снимается изоляционный слой. Ручная модель позволяет работать лишь с одной жилой.

    Другой тип съемника — полуавтоматический. Для работы с этим стриппером нужно установить ограничитель на необходимую длину. Под необходимой длиной понимается расстояние, равное оголяемой длине кабеля. Если толщина изоляции достаточно велика, можно обойтись и без ограничителя. После установки ограничителя кладем проводник на губки щипцов таким образом, чтобы он уперся в ограничитель. Когда пользователь нажимает на ручки, режущая часть устройства вступает в контакт с изоляционным слоем, губки съемника резко раздвигаются особым механизмом, в результате чего в надрезанном месте изоляция разрывается и удаляется. Полуавтоматические устройства позволяют работать сразу с несколькими жилами.

    Автоматические съемники наиболее сложны с технической точки зрения. Такая модификация оснащаются электроприводом, который удаляет изоляционный слой автоматически.

    Выпускаются и многофункциональные приборы. Такие устройства, помимо зачистки проводов, могут осуществлять и скручивание жил (если речь идет о многопроволочной жиле).

    Для работы с витой парой имеется специальный съемник. Устройство оснащается зажимом со встроенным лезвием. Благодаря такой конструктивной особенности, возможно очень точное удаление изоляции. С помощью этого же стриппера можно очищать коаксиальный кабель для установки F-коннектора.

    Несмотря на вышесказанное, для работы с коаксиальными кабелями выпускается отдельный – более специализированный – стриппер. В отличие от предыдущего устройства, данный съемник имеет два лезвия и сменный вставки для проводов разных диаметров. Одно лезвие предназначено для срезания внешней изоляции, другое – внутренней. Для работы с инструментом необходима очень точная настройка.

    Помимо указанных выше устройств, на рынке имеются съемники для работы с оптоволокном и силовыми кабелями. Относительно стриппера для оптических кабелей можно сказать, что это самый дорогостоящий и точный инструмент из всех имеющихся. Устройство позволяет снимать даже самые тонкие слои изоляции.

    к содержанию ↑

    Нож электрика

    Ранее мы рассказали о том, как снять изоляцию с провода при помощи профессионального инструмента. Однако снять изоляционный слой можно и ножом. Желательно, чтобы это был не обычный кухонный или охотничий нож, а специальный, лезвие которого слегка загнуто для удобства работы с изоляцией. Такое устройство называется ножом электрика. Его рукоятка выполняется из токонепроводящего материала.

    С помощью ножа делаются продольные разрезы по верхнему слою изоляции. После этого оболочка разрезается по кругу.

    Обратите внимание! Работа с ножом требует определенного навыка, иначе можно повредить тонкие жилы провода.

    Ниже представлена инструкция по зачистке изоляционного слоя при помощи ножа электрика:

    1. Укладываем провод на ровную поверхность (например, стол).
    2. Прижимаем проводник указательным пальцем.
    3. В другую руку берем нож. Слегка придавливаем лезвием защитный слой.
    4. Указательным пальцем не спеша прокручиваем проводник на 360 градусов.
    5. Удаляем отрезанный участок изоляции.
    к содержанию ↑

    Паяльник

    Еще один способ зачистки кабеля предполагает применение паяльника. Жало прибора нагревается до нужной температуры, после чего изоляционный слой удаляется по принципу, описанному выше (работа с ножом электрика): провод прокручивается пальцем, паяльник контактирует с оболочкой.

    Минус этого способа состоит в наличии неприятного запаха разогретых материалов. К тому же паяльник не лучший вариант, если речь идет о резиновой оболочке.

    Вне зависимости от выбранного способа удаления изоляционного слоя работать с проводом нужно очень осторожно, чтобы не повредить жилы. Для новичков в качестве наиболее предпочтительного инструмента можно порекомендовать полуавтоматический стриппер.

    Инструмент для снятия изоляции и зачистки проводов

    Неплохой набор для зачистки и оконцовки проводов. Обзор инструмента для зачистки проводов. Зачистка проводов от изоляции

    На мой взгляд набор интересен именно тем, что это набор, т.е. в комплекте идет все необходимое для работы, а кроме того все это еще и упаковано в сумочку.

    Продается он без какой либо дополнительной упаковки, просто сумка с наклеенным артикулом.

    С одной стороны находится петелька, носить за нее вряд ли будет удобно, а вот повесить куда-то, вполне.
    Закрывается сумка на "молнию", в закрытом состоянии бегунок находится с противоположной от петельки, стороны.

    Сумочка вполне удобная, на вид достаточно прочная.

    Но один недостаток я все таки обнаружил, при открывании бегунок надо довести до самого начала "молнии", делать это не очень удобно, потому при полном открывании сумки "добегает" он туда уже за счет собственно открывания.

    Все, что находится в сумке, закреплено. Для дополнительных матриц предусмотрены отдельные кармашки закрывающиеся на "липучки".

    Стриппер вверху фиксируется довольно тугой резинкой, внизу лента с "липучкой". справа от стриппера есть место под еще один инструмент, но оно пустует.
    В процессе эксплуатации заметил, что вынимать стриппер не очень удобно. У него есть острые элементы и они могут цепляться за удерживающую его резинку.

    Основной комплект поставки:
    1. Стриппер (зачистка)
    2. Кримпер (обжимка)
    3. Двухсторонняя отвертка
    4. Комплект из четырех матриц.

    Также в комплект еще входит:
    5. Сумка
    6. Четыре запасных винтика.

    Весь инструмент выполнен в черно-желтом стиле, на мой взгляд весьма похожем на Стенли, но желтый более яркий.

    Жало у отвертки двухстороннее, с одной стороны "крест", с другой (точнее все остальное) шестигранник.
    Крестовая отвертка теоретически может пригодится только в одном случае, у кримпера есть небольшой винтик.
    А вот шестигранник может быть нужен довольно часто, он используется при замене матриц. Вынимается жало туго, у меня получилось это сделать только при помощи плоскогубцев, но думаю что это вопрос времени, разработается.

    Осмотр инструмента я начну со стриппера, этот инструмент мне известен давно, хотя и в несколько другом виде.
    Данный инструмент используется для снятия изоляции с проводов. В принципе это можно делать ножом, бокорезами или любым острым предметом. Но стриппер обеспечивает более стабильный результат, особенно если изоляция толстая, а жилы тонкие. Больше подходит для работы с многожильными проводами, хотя справляется и с моножилой.

    Помимо собственно снятия изоляции данный инструмент может работать как простенькая замена для обжимки (кримпера), но довольно простенькая, так как результат будет хуже, да и работать неудобно.
    Также чуть выше присутствует нож для обрезки провода, работает, но лезвие является одним целым с ручками, потому если затупится, то сменить не выйдет.

    Данный инструмент явно сложнее ножа или бокорезов.
    На фото виден небольшой регулировочный винт, он позволяет изменять силу прижима губок, но если честно, большой разницы я не ощутил, наибольшее влияние он оказывает при работе с тонкими до 0.75мм, проводами.
    При вращении вправо увеличивается сила прижима и инструмент лучше снимает изоляцию с тонких проводов.
    Если вместе с изоляцией инструмент срезает и несколько жил, то вращением влево надо уменьшить силу прижима.

    Обратная часть закрыта пластмассовыми накладками.

    Процесс работы стандартен для этого класса инструмента и включает в себя следующую последовательность операций.
    1. Открыто, ручки в свободном положении.
    2. Зажим провода и надрезание изоляции
    3. Стягивание изоляции с провода
    4. Открыто, ручки в сжатом положении, зачищенный провод можно вынимать.

    Кроме регулировки силы прижима есть еще особенность, губки, которые удерживают провод, имеют разную насечку, кроме того, толее тонкие провода укладываются глубже, толстые ближе к краю.

    Примеры работы с проводами разного сечения, из описания в магазине, на мой взгляд показано довольно наглядно.

    Кстати, насчет сечения. Думаю многие знают, что наряду с привычными нам мм применяют и систему AWG, где в отличии от нашего стандарта чем больше номер, тем тоньше провод. Обусловлено это тем, что AWG это количество ступеней протяжек провода через фильеру, и называется - калибр. AWG1 это 7.35мм или 42.4мм.кв. AWG0 - 8.25мм или 53.5мм.кв, но существует и к примеру AWG000 - 11.7мм или 107мм.кв.

    В качестве напоминалки я немного обрезал полную табличку, так как примерно в этом диапазоне может работать инструмент. В табличке указан диаметр жилы, ее сечение, сопротивление на 1км длины и максимальный ток из расчета 3А.мм (используется для обмоточных проводов).

    Ступени процесса зачистки провода на примере провода сечением 2.5мм.кв.

    Выше вы видели что я упирал провод в ограничитель длины зачистки, но инструмент позволяет зачищать провод в любом месте, для этого ограничитель следует повернуть так, как показано на третьем фото.

    Почти в самом начале я писал, что пользуюсь подобным инструментом много лет. Да, у меня есть отечественный вариант стриппера, и хотя он имеет совсем другую конструкцию, но функционально одно и то же.

    В правильном стриппере ключевым является последовательность процесса и отпускание провода в конце операции. Здесь за это отвечает пружинный механизм и такой вот автоматический переключатель. Правда есть нюанс, если провод тонкий, то срабатывает он не всегда.

    В отличии от обозреваемого варианта, здесь применен нож с заранее сформированными диаметрами.

    Но сам процесс зачистки выглядит почти таким же образом.
    1. Прорезание изоляции
    2. Зажимание остальной части провода.
    3. Снятие изоляции.
    4. Отпускаем провод, все.

    Перед тем, как показать в работе, отвлекусь, на одной из сторон отмечены сечения проводов.
    Видно их не все, да и расположение далеко от логичного, но по идее места соответствуют:
    1. 6мм
    2. 4мм
    3. 1.5-2.5мм
    4. 0.75-1мм

    На самом деле в тесте я 2.5мм провод вставлял в отверстие для провода 4мм, потому как если вставить его в отверстие 1.5-2.5, то инструмент немного подрезает жилы проводов.
    Также и с обозреваемым вариантом, можно много раз описывать процесс, но на практике вы поймете быстрее.

    В работе.

    Результат. Вверху старый стриппер, внизу новый. На фото видно отличие принципа надрезания изоляции, у нашего варианта обрезка более ровная, у обозреваемого чуть похожа на букву U.

    Теперь перейду к кримперу (обжимке). Вообще у меня в хозяйстве есть несколько крипмеров, пара под разъемы RJ и один под BNC. Самым удобным для меня оказался средний, хотя и выглядит проще остальных.

    Когда увидел этот инструмент, то первая ассоциация - Тиранозавр 🙂

    Здесь есть трещотка (храповый механизм), фиксирующая механизм в промежуточных положениях, когда инструмент дожат до конца, то она отщелкивается и он опять открывается. Чтобы перевести инструмент в "походное" состояние, надо просто не дощелкивать до крайнего положения.

    Механизм полностью металлический, да и сам металл довольно толстый.
    Одна из матриц установлена изначально, три остальные лежат в кармашках. Верхняя половинка матрицы вставляется легко, а вот нижняя с большим натягом.
    Единственное, что мне не очень понравилось, это пластмассовая накладка по верхнему торцу, есть чувство что она может когда нибудь просто слететь и потеряться.

    Зубья храпового механизма кримпера, именно они формируют "ступени" при сжатии ручек.

    В процессе работы возможна ситуация, когда у вас не получится довести ручки до момента "отсечки" и инструмент заклинит. В такой ситуации надо при помощи чего нибудь (например отвертки) отжать язычок в сторону указанную стрелкой, после щелчка механизм разблокируется.

    Комплект кримпера состоит из собственно самого инструмента, четырех матриц и шести винтов. Одна из матриц, а также два винта, уже установлены, остальное лежит в кармашках сумки.

    Попробую расписать назначение матриц своими словами, но так как я мало работал с подобным инструментом, то могу где-то и ошибиться.
    Для начала 1601-1.

    Используется при работе с изолированными наконечниками, например такими (маркировка НВИ) , как показано на фото. Изначально я думал, что цвета соответствуют размеру контакта, но судя по фото, это не так. У матрицы самый большой размер - синий, а на фото клемм - желтый.

    Матрица JX 1601-06.

    Для меня скорее всего будет одной из самый часто используемых, применяется для оконцевания многожильных проводов при помощи таких наконечников, они называется НШВИ.

    В качестве вспомогательной информации табличка с соответствием калибра обжимаемого провода и диаметра наконечника.

    Вообще, на мой взгляд, для подобных наконечников правильнее использовать другой тип кримпера, но он менее универсален, потому здесь надо выбирать, что будет использоваться в работе.

    Матрица JX 1601-08

    Данная матрица рассчитана на работу с плоскими или небольшими клеммами подобного типа.
    Насчет второго варианта (фото 3 и 4) я уверен не до конца, так как в одних источниках указано применять матрицу JX 1601-08, в других - JX 2546.

    Ну и четвертый тип, в моем случае скорее всего будет использоваться реже всего.
    Матрица JX 2546

    Данный тип матрицы предназначен для "трубчатых" контактов. К примеру подобные контакты используются в разъемах питания жестких дисков "старого" типа, в народе обычно именуются Molex, хотя Молекс это название фирмы производителя.
    Для примера тип разъемов на фото - NLSG-T и NLSW-T

    На странице магазина также есть довольно удобная и понятная картинка, что и зачем надо применять. Вообще описание инструмента приятно удивило, за это небольшой плюсик.

    Конечно же немного экспериментов. Для этого я собрал небольшую кучку разного всякого, правда есть дома еще клеммы с пластмассовой изоляцией, как я показывал в примерах к первой матрице, но видно хорошо спрятал.

    С самыми мелкими клеммами тяжело. Во первых они короткие и их просто неудобно обжимать, да и результат не всегда предсказуем, бывает нормально, бывает фиксатор провода выгнет как-то не так. Думаю в данном случае проблема больше в отсутствии практики, но возможно и сам инструмент не очень подходит.

    После перехода на более крупные клеммы все стало куда красивее, по крайней мере мне нравится. Правда обжимать надо еще приловчиться, я сначала немного прижимал клемму, потом вставлял провод и дожимал.

    Ну а такие наконечники идут вообще на ура, четко, быстро, крепко.

    Кабель сечением 4мм сходу дома не нашел, потому экспериментировал с кабелем 6мм, но вырезал несколько "лишних" жил, а также попробовал обжать два по 1.5мм.
    Для второго случая существуют специальные клеммы, двойные, но таких у меня нет.

    Еще пример обжима наконечников.

    В процессе даже немного увлекся, расстраивали только самые мелкие клеммы, остальные куда интереснее.

    На этом все, подведу краткое резюме.
    Преимущества.
    Наличие сумки в комплекте
    Много вариантов обжимаемых клемм.
    Крепкая конструкция.

    Недостатки
    Сложности с обжимом мелких клемм
    Не совсем удобно вынимать стриппер из сумки, тугая резинка.

    Мое мнение. Инструмент в общем понравился, присутствуют мелкие нюансы типа тугой резинки и проблем с обжимом мелких клемм. Ну возможно еще не очень понравилось то, что одна из матриц (нижняя) входит довольно туго, но возможно так задумано.
    Из плюсов отмечу действительно большую функциональность комплекта, а также то, что в комплекте идет сумка и все это не будет болтаться в ящике с инструментом.

    Менеджер для обзора дал купон HXFMTT4 с ним цена выходит $28.99, на мой личный взгляд вполне адекватно за этот комплект.

    На этом все, надеюсь что обзор был полезен.

    Автоматические устройства для зачистки проводов и кабелей

    Автоматические устройства для зачистки проводов и устройства для снятия изоляции

    Независимо от того, работаете ли вы с коаксиальным, экструдированным или магнитно-эмалевым проводом или кабелем, Eraser предлагает широкий выбор устройств для снятия изоляции. Удалите изоляцию практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции, включая тефлон. Чтобы узнать, какие из наших инструментов для зачистки проводов (по номеру модели машины) подходят для проводов определенного размера, просмотрите Руководство по зачистке проводов Eraser или свяжитесь с одним из наших инженеров по продажам.Наша полная линейка устройств для зачистки проводов, разработанная для применения в широком спектре операций по снятию изоляции с автоматических, пневматических, настольных и портативных машин, включает более 40 наименований продукции. Прокрутите вниз, чтобы просмотреть все наши автоматические устройства для зачистки проводов. А если вы не можете найти его здесь, мы можем изготовить его специально для вас!

    Химические устройства для зачистки проводов

    Бак для химикатов с микрополосками с ластиком может удалить изоляцию практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции, включая литц-провод, без повреждения провода. Удалите окисление и остатки с помощью средства для очистки погружением 2. Смазочная полоска не вызывает коррозии проводников, как средства для удаления кислоты. Посмотреть химические устройства для зачистки проводов

    Устройство для термической зачистки проводов

    Доступные в виде легкой ручной модели или настольной модели, устройства для термической зачистки проводов идеально подходят для снятия изоляции с одножильных и многожильных проводов с наружным диаметром до 1/2 дюйма. Серия HTS особенно эффективна для изоляции, такой как P.T.F.E. и тефлон. Температура на элементах для снятия изоляции может изменяться до 1400 ° F. Настольную модель можно использовать для снятия изоляции с окон.Посмотреть термические устройства для зачистки проводов

    Инструмент для зачистки стекловолокна и проволоки

    Колеса из стекловолокна снимают изоляцию со многих пленочных материалов. Конические колеса вращаются с высокой скоростью, выделяя тепло от трения, которое смягчает изоляцию провода. «Ворс» щетки стирает эту изоляцию. Многие машины работают с квадратной, прямоугольной или плоской изоляцией из магнитов или эмалевых проводов, включая стекло, лак, эпоксидную смолу и политермалезу. Просмотреть съемники колес

    Лезвия для зачистки

    Ластик для зачистки отлично подходит для круглых магнитных и эмалевых проводов с любым типом пленочной изоляции, от одножильных и многожильных проводов до круглого кабеля и коаксиального кабеля.Ротационные устройства для зачистки - идеальный инструмент, если вам нужно аккуратно удалить изоляцию, не повредив жилу провода. Посмотреть лезвия для зачистки Номер детали: AR0180
    Портативный вращающийся инструмент для зачистки проводов

    Eraser Model L4 удаляет пленочную изоляцию, включая эмаль, Formvar, ML, армированный полимер термализы и эпоксидную смолу с круглых проводов. Модель L4 также может использоваться для других приложений, таких как; снятие заусенцев с проводов, чистка ножек электронных компонентов и чистка штифтов на трансформаторах и катушках. Быстро вращающаяся вставка снимает изоляцию с поверхности провода. Зачистка крупным планом возможна заподлицо с корпусом катушки или бобиной.

    Номер детали: AR0190
    Переносной инструмент для зачистки проводов с вращающейся вставкой

    Eraser модели L4A удалит пленочную изоляцию, включая эмаль, Formvar, ML, армированный полимер и эпоксидную смолу с круглых проводов. Модель L4A также может использоваться для других приложений, таких как; снятие заусенцев с проводов, чистка ножек электронных компонентов и чистка штифтов на трансформаторах и катушках.Быстро вращающаяся вставка снимает изоляцию с поверхности провода. Зачистка крупным планом возможна заподлицо с корпусом катушки или бобиной.

    Номер детали: AR0240

    Устройства для зачистки проводов и кабелей серии LS представляют собой прецизионные устройства для зачистки проводов и кабелей. Лезвия доступны для большинства применений, и все они производятся в соответствии со строгими стандартами, чтобы обеспечить чистую полосу. Лезвия для снятия изоляции могут быть изготовлены на заказ для конкретных применений. Лезвия быстро меняются или регулируются.Регулируемый ограничитель длины полосы обеспечивает постоянную длину полосы. Модель LS10 включает стандартные кабельные зажимы. Требуются отдельные лезвия для зачистки.

    Номер детали: AR0260

    Устройства для зачистки проводов и кабелей серии LS представляют собой прецизионные устройства для зачистки проводов и кабелей. Лезвия доступны для большинства применений, и все они производятся в соответствии со строгими стандартами, чтобы обеспечить чистую полосу. Лезвия для снятия изоляции могут быть изготовлены на заказ для конкретных применений. Лезвия быстро меняются или регулируются.Регулируемый ограничитель длины полосы обеспечивает постоянную длину полосы. Модель LSR10 включает зажимы с резиновым покрытием. Требуются отдельные лезвия для зачистки.

    Номер детали: AR0401

    Устройства для зачистки колес серии D подходят для многих областей применения для снятия изоляции с проводов с магнитной, эмалевой и пленочной изоляцией. Провода круглого, прямоугольного и квадратного сечения с изоляцией, такой как Formvar, ML, Dayglass, Isonel, Polythermaleze и многие другие, могут быть зачищены. Колеса Fybrglass или проволочной щетки могут использоваться с машинами серии D для зачистки проводов.Колеса Fybrglass вращаются с высокой скоростью и выделяют тепло от трения, которое размягчает изоляцию на проводе, а «ворс» колеса стирает ее. Получается чистая полированная поверхность без риска порезов. Проволочные щетки удаляют изоляцию, разрезая их многочисленными щетинками. Они более абразивные, чем круги Fybrglass, и рекомендуются для больших проводов, где шероховатая поверхность способствует последующей пайке. Колеса с проволочной щеткой также удаляют изоляцию из стекла и ткани. Выбор правильного сорта зачистного круга имеет решающее значение.

    Номер детали: AR0501

    Устройства для зачистки колес серии D подходят для многих областей применения для снятия изоляции с проводов с магнитной, эмалевой и пленочной изоляцией. Провода круглого, прямоугольного и квадратного сечения с изоляцией, такие как Formvar, ML, Dayglass, Isonel, Polythermaleze и многие другие, могут быть зачищены. DV1 имеет встроенную систему сбора пыли для улавливания остатков изоляции, которые удаляются с проводов во время зачистки. С DV1 можно использовать колеса Fybrglass или проволочной щетки для зачистки проводов.Колеса Fybrglass вращаются с высокой скоростью и выделяют тепло от трения, которое размягчает изоляцию на проводе, а «ворс» колеса стирает ее. Получается чистая полированная поверхность без риска порезов. Проволочные щетки удаляют изоляцию, разрезая их многочисленными щетинками. Они более абразивные, чем круги Fybrglass, и рекомендуются для больших проводов, где шероховатая поверхность способствует последующей пайке. Колеса с проволочной щеткой также удаляют изоляцию из стекла и ткани. Выбор правильного сорта зачистного круга имеет решающее значение.

    Номер детали: AR0701

    Устройства для зачистки колес серии D подходят для многих областей применения для снятия изоляции с проводов с магнитной, эмалевой и пленочной изоляцией. Провода круглого, прямоугольного и квадратного сечения с изоляцией, такие как Formvar, ML, Dayglass, Isonel, Polythermaleze и многие другие, могут быть зачищены. D9 имеет смещенную головку, позволяющую снимать изоляцию неограниченной длины и окон. С машинами серии D9 можно использовать колеса Fybrglass или проволочной щетки для зачистки проводов. Колеса Fybrglass вращаются с высокой скоростью и выделяют тепло от трения, которое размягчает изоляцию на проводе, а «ворс» колеса стирает ее.Получается чистая полированная поверхность без риска порезов. Проволочные щетки удаляют изоляцию, разрезая их многочисленными щетинками. Они более абразивные, чем круги Fybrglass, и рекомендуются для больших проводов, где шероховатая поверхность способствует последующей пайке. Колеса с проволочной щеткой также удаляют изоляцию из стекла и ткани. Выбор правильного сорта зачистного круга имеет решающее значение.

    Номер детали: AR1211

    Емкости для снятия изоляции DSP разработаны специально для использования с Dip Strip.Стандартная модель DSP1 имеет бесступенчатую регулировку температуры с эталонной шкалой. Dip Strip используется для химического удаления изоляции практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции без повреждения провода. При нагревании в специально разработанной емкости для снятия изоляции погружная полоса плавится, и в нее погружаются провода для снятия изоляции. Затем зачищенные провода ополаскивают водой и очищающим средством для металлов Dip Clean Metal Cleaner для удаления оксидов и остатков. Dip Strip не вызывает коррозии проводников в отличие от кислотных стрипперов. Примечание. Свяжитесь с отделом обслуживания клиентов Eraser для получения информации о доставке.

    Номер детали: AR1212

    Емкости для снятия изоляции DSP разработаны специально для использования с Dip Strip. Стандартная модель DSP1 имеет бесступенчатую регулировку температуры с эталонной шкалой. Dip Strip используется для химического удаления изоляции практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции без повреждения провода. При нагревании в специально разработанной емкости для снятия изоляции погружная полоса плавится, и в нее погружаются провода для снятия изоляции.Затем зачищенные провода ополаскивают водой и очищающим средством для металлов Dip Clean Metal Cleaner для удаления оксидов и остатков. Dip Strip не вызывает коррозии проводников в отличие от кислотных стрипперов. Примечание. Свяжитесь с отделом обслуживания клиентов Eraser для получения информации о доставке.

    Номер детали: AR1221

    Емкости для снятия изоляции DSP разработаны специально для использования с Dip Strip. Стандартная модель DSP2 имеет бесступенчатую регулировку температуры с эталонной шкалой. Dip Strip используется для химического удаления изоляции практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции без повреждения провода.При нагревании в специально разработанной емкости для снятия изоляции погружная полоса плавится, и в нее погружаются провода для снятия изоляции. Затем зачищенные провода ополаскивают водой и очищающим средством для металлов Dip Clean Metal Cleaner для удаления оксидов и остатков. Dip Strip не вызывает коррозии проводников в отличие от кислотных стрипперов. Примечание. Свяжитесь с отделом обслуживания клиентов Eraser для получения информации о доставке.

    Номер детали: AR1222

    Емкости для снятия изоляции DSP разработаны специально для использования с Dip Strip.Стандартная модель DSP2 имеет бесступенчатую регулировку температуры с эталонной шкалой. Dip Strip используется для химического удаления изоляции практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции без повреждения провода. При нагревании в специально разработанной емкости для снятия изоляции погружная полоса плавится, и в нее погружаются провода для снятия изоляции. Затем зачищенные провода ополаскивают водой и очищающим средством для металлов Dip Clean Metal Cleaner для удаления оксидов и остатков. Dip Strip не вызывает коррозии проводников в отличие от кислотных стрипперов. Примечание. Свяжитесь с отделом обслуживания клиентов Eraser для получения информации о доставке.

    Номер детали: AR1641
    Устройства для зачистки проводов с вращающимся лезвием

    Eraser серии K8 - это прецизионные вращающиеся устройства для зачистки проводов, предназначенные для обработки круглых, экструдированных, наложенных (сплошных и многожильных) проводов, проводов с магнитной, эмалевой, пленочной изоляцией и коаксиальных кабелей. Устройства могут удалять жесткие изоляционные материалы, такие как каптон, силиконовый каучук и бронированный политермалез. Глубина лезвия, давление лезвия и длина полосы регулируются.Возможно снятие изоляции на детали, корпуса катушек и шпульки, так как кончики лезвий расположены непосредственно за прозрачным кожухом. При удалении ограничителя длины полосы также возможно снятие изоляции с окон на магнитном проводе. В устройстве для зачистки проводов с вращающимся лезвием модели K8A используется электропневматическая приводная система.

    Номер детали: AR2051
    Настольный инструмент для зачистки проводов модели L2S

    Eraser удаляет с круглых проводов пленочную изоляцию, включая эмаль, Formvar, ML, армированный полимер, эпоксидную смолу и многое другое.L2S также может использоваться для других приложений, таких как; снятие заусенцев с проводов, чистка ножек электронных компонентов и чистка штифтов на трансформаторах и катушках. Быстро вращающаяся вставка снимает изоляцию с поверхности провода. Зачистка крупным планом возможна заподлицо с корпусом катушки или бобиной. L2S также очищает круглые выводы электронных компонентов и удаляет окисление, высыхание, эпоксидную смолу и даже загрязненный припой.

    Номер детали: AR2061

    Инструмент для зачистки проводов PL3S удаляет большинство пленочных изоляционных материалов, включая эмаль, формвар, ML, армированный полимер, эпоксидную смолу и т. Д.из круглых проводов. PL3S также может использоваться для других применений, таких как снятие заусенцев с проводов, чистка ножек электронных компонентов, чистка штифтов на трансформаторах и катушках и т. Д. Высокоскоростная вращающаяся вставка снимает изоляцию с поверхности провода. Возможно снятие изоляции заподлицо с корпусом катушки или бобиной. Устройство имеет гибкий вал высотой 3 фута для маневрирования вокруг заготовки.

    Номер детали: AR2071

    Инструмент для зачистки проводов L2AS удалит большую часть пленочной изоляции с круглого провода, включая эмаль, Formvar, ML, армированный полимер термализ, эпоксидную смолу и т. Д.L2AS также может использоваться для других применений, таких как снятие заусенцев с проводов, чистка ветвей электронных компонентов, чистящие штифты на трансформаторах и катушках и т. Д. Высокоскоростная вращающаяся вставка снимает изоляцию с поверхности провода. Зачистка крупным планом возможна заподлицо с корпусом катушки или бобиной.

    Номер детали: AR2171
    Инструмент для зачистки проводов модели C100S Eraser

    удаляет большинство типов изоляции с одножильных и многожильных проводов. Этот однолезвийный вращающийся инструмент для зачистки проводов может снимать изоляцию на длину до 1-1 / 2 дюйма, одновременно скручивая концы многожильного провода.Глубина лезвия и длина полосы легко регулируются во время работы машины, что обеспечивает постоянную чистую длину полосы. Требуются направляющие для проволоки, которые можно выбрать в зависимости от размера наружного диаметра проволоки. Модель C100S оснащена реверсивным двигателем, позволяющим снимать и скручивать проволоку с соблюдением правильной укладки. Дополнительный нож доступен для использования с очень тонкой, хрупкой проволокой.

    Номер детали: AR0221

    Устройство для зачистки тонких магнитных проводов модели RT2S снимает изоляцию пленочного типа, включая Formvar, ML, эмаль, лак, изонель и др. С тонкой проволоки.Конические колеса из стекловолокна вращаются с высокой скоростью, выделяя тепло от трения, которое смягчает изоляцию на проводе. «Ворс» щетки стирает эту изоляцию. Машины оснащены ограничителем длины полосы, который обеспечивает постоянную длину полосы, отверстием для отвода пыли для защиты окружающей среды и возможностью снятия изоляции с нескольких проводов крупным планом. Устройство также очищает и полирует выводы небольших электронных компонентов и удаляет окисление и другие загрязнения с проводов размером от 0,0012 дюйма (0,2 мм).03 мм) диаметр.

    Номер детали: AR4000

    Компактный легкий портативный инструмент, предназначенный для снятия изоляции пленочного типа с круглых и прямоугольных проводов, используемых при производстве трансформаторов, двигателей, якоря, катушек и т. Д. Изоляция быстро удаляется с помощью проволочной щетки, вращающейся с высокой скоростью. PD9 требует подачи чистого воздуха со смазкой при 90 P.S.I. способен доставить 32 C.F.M.

    Номер детали: AR4301

    Устройство для зачистки DCF 2/3 снимает круглые магнитные и эмалевые провода с любым типом пленочной изоляции, включая формвар, нейлон, политермалезу и лак. Блок питания с регулируемой скоростью регулирует скорость.Изоляция аккуратно удалена, но проводник не поврежден. Этот инструмент идеально подходит для производства и ремонта снятия изоляции с арматуры, катушек, дросселей, трансформаторов, реле, соленоидов и т. Д. Дополнительный комплект Bench Kit позволяет использовать все модели в качестве стендов.

    Номер детали: AR4401

    Устройство для зачистки DCF 4 зачистит круглые магнитные и эмалевые провода с любым типом пленочной изоляции, включая формвар, нейлон, политермалезу и лак. Блок питания с регулируемой скоростью регулирует скорость.Изоляция аккуратно удалена, но проводник не поврежден. Этот инструмент идеально подходит для производства и ремонта снятия изоляции с арматуры, катушек, дросселей, трансформаторов, реле, соленоидов и т. Д. Дополнительный комплект Bench Kit позволяет использовать все модели в качестве стендов.

    Обновление…

    Приспособление для очистки кабельного шлейфа, заполненного жиром

    УРОВЕНЬ ТЕХНИКИ

    Данное изобретение относится к устройству для очистки заполненных смазкой шлейфов электрического кабеля, а также к новому способу очистки таких шлейфов кабеля.

    Кабели, заполненные консистентной смазкой, широко используются в телекоммуникационной отрасли. Эти кабели состоят из нескольких изолированных проводов, обычно пар телефонных линий. Провода скручены в жгуты или кабели и окружены оболочкой, которая заполнена консистентной смазкой или смазкой, так что смазка окружает изолированные проводящие провода внутри кабеля. Смазка предназначена для защиты проводов кабеля от влаги. Однако во многих случаях необходимо разрезать кабель, чтобы соединить его с другим кабелем.В таких условиях кабель разрезается и часть оболочки кабеля удаляется, образуя кабельный шлейф, на котором оголены изолированные провода. После этого необходимо удалить смазку, после чего с отдельных проводов на их концевых участках снимается изоляция перед операцией сращивания. Обычный метод удаления жира заключается в применении растворителя. Обычно для этого используется чистая ткань без ворса, пропитанная очищающей жидкостью и затем нанесенная на провода кабеля.Такая процедура трудоемкая, беспорядочная и зачастую неэффективная. Кроме того, чрезмерное использование чистящих растворителей может быть опасным для рабочих или окружающей среды. На открытом огне можно также удалить смазку с кабельного шлейфа, но это представляет серьезную опасность возгорания.

    ОБЪЕКТЫ И СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    Целью настоящего изобретения является создание устройства и способа очистки заполненных жиром кабельных шлейфов, которые являются эффективными и менее трудоемкими, чем способы предшествующего уровня техники.

    Еще одна цель этого изобретения состоит в том, чтобы предоставить способ указанного типа и для указанной цели, который может быть легко осуществлен в полевых условиях обычным персоналом по ремонту телефонов.

    Еще одной целью настоящего изобретения является создание портативного и простого в использовании устройства для удаления жира с кабельного шлейфа.

    В соответствии с вышеизложенными задачами изобретение содержит портативное устройство для очистки от жира вокруг изолированных проводов кабельного шлейфа и содержит раму или опору, желоб на опоре и имеющий открытый верх, средства для опоры заглушки кабеля. электрический кабель в непосредственной близости от открытого верха, так что покрытые смазкой изолированные провода выходят на внутреннюю часть желоба по существу по длине шлейфа, средства лучистого нагрева на опоре или раме рядом с поддерживаемым шлейфом кабеля и проходят по длине заглушка и на значительной протяженности по окружности штыря для плавления смазки, так что расплавленная смазка стекает в упомянутый желоб для сбора в нем, и средства для поддержания тепла на уровне, исключающем повреждение изоляции проводов.

    Средство для поддержки кабельного наконечника предпочтительно включает в себя гибкую открытую сетку из текстильного материала, которая покрывает верх желоба и на которую кабельный наконечник приспособлен для опоры. Гибкий материал с открытой сеткой обеспечивает дренаж через нее смазки.

    Средство нагрева может включать в себя любой тип регулируемого нагревательного устройства, например лучистые нагревательные элементы, установленные на опоре или раме и проходящие по их длине. Блок управления нагревателем может включать в себя любые подходящие обычные средства для регулирования нагрева нагревательных элементов, так что температура нагревательных элементов может регулироваться термостатически известным способом, чтобы температура на шлейфе не становилась слишком высокой и, таким образом, не повреждалась. изоляция проводов.

    В способе по настоящему изобретению кабельный наконечник размещают над открытым верхним желобом так, чтобы смазка находилась внутри желоба, после чего наконечник нагревают до температуры, достаточной для расплавления смазки и ее стекания. шлейфа и в желоб для сбора в нем, и во время такого нагрева температура, воздействию которой подвергается шлейф, поддерживается на уровне, исключающем повреждение изоляции проводов.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    РИС.1 - вид сбоку с частичным вырывом устройства, сконструированного в соответствии с настоящим изобретением и воплощающего его;

    РИС. 2 - вид в разрезе по линии 2-2 на фиг. 1;

    РИС. 3 - вид с торца в увеличенном масштабе;

    РИС. 4 - частичный вид сбоку желоба, который составляет часть настоящего изобретения;

    РИС. 5 - вид в разрезе по линии 5-5 на фиг. 4;

    РИС. 6 - вид сверху конструкции, показанной на фиг.4.

    ПОДРОБНОЕ ОПИСАНИЕ

    На чертеже более подробно показано устройство 2 для нагрева уплотненного консистентной смазкой кабельного наконечника 4 для удаления с него смазки. Однако перед нагреванием кабельного шлейфа 4 кабель, из которого сформирован шлейф 4, отрезается и часть оболочки 8 кабеля удаляется. Кабель состоит из множества изолированных проводов 6, которые связаны вместе или соединены вместе. Внутри и вокруг изолированных проводов 6 находится подходящая смазка, а поверх уплотненного жгутом проводов - оболочка 8 кабеля.Из фиг. 1 видно, что оболочка 8 кабеля удалена или отрезана от кабеля, чтобы оставить пучок проводов, длина которого приблизительно равна длине устройства 2.

    Устройство 2 содержит подходящую раму, которая может быть изготовлена вверх ряда разнесенных, выровненных ножек 10. Каждая ножная конструкция 10 имеет, как правило, U-образную конфигурацию, имеющую противоположные ножные элементы 12, 14, нижние концы ножных элементов сформированы с обращенными внутрь ножками 16. Верхняя часть Опора 10 ножки включает в себя противоположные секции 18, 20, которые расположены под углом друг к другу и которые сливаются в горизонтальную верхнюю секцию 22.Между каждой парой секций 12, 14 ножек на расстоянии вверх от ножек 16, 16 проходит обычно горизонтальный поперечный элемент 24. Поперечный элемент 24 имеет повернутые вниз фланцы 26, 26, которые упираются в элементы 12, 14 ножек. узлы 28 гаек могут использоваться для крепления поперечных элементов 24 к элементам 12, 14 ножек через фланцы 26.

    Поперечные элементы 24 по существу совмещены, чтобы обеспечить ряд опор, на которых опирается желоб 30. Желоб 30 является относительно неглубокой, так что это значительно ниже и очистить из секций структуры ноги 18, 20, 22.Желоб 30 имеет U-образное поперечное сечение, что лучше всего видно на фиг. 3 и 5, и включает в себя противоположные концевые пластины 32, 34. Эти концевые пластины 32, 34 частично закрывают противоположные продольные концы желоба 30. Прикрепленные болтами или иным образом надлежащим образом прикрепленные к самым концевым поперечным элементам 24 являются установочные кронштейны 36, 36 которые разнесены друг от друга примерно на ширину желоба 30, чтобы образовать с ними фрикционную посадку. Следовательно, желоб 30 может быть легко удален из его нормального положения на опорных поперечных элементах 24 и легко заменен на них, поскольку кронштейны 36, 36 образуют фрикционное или пружинное сцепление со сторонами желоба 30.Кроме того, на одной из сторон желоба 30 имеется сливное отверстие, которое обычно закрывается съемной сливной пробкой 38.

    Крепится к верхним концам боковых стенок желоба 30 и охватывает открытый верх желоба. серия кабельных заглушек, поддерживающих неметаллические полосы 40 в виде открытого сетчатого материала. Эти полоски 40 изготовлены из неметаллического материала и имеют достаточно открытую сетку, позволяющую легко пропускать расплавленную смазку. Полоски 40 могут быть из ткани или пластика, который не имеет тенденции к поглощению большого количества излучаемого тепла при воздействии на них.Противоположные концы полос 40 прикреплены к наружным поверхностям боковых стенок желоба заклепками 50 или т.п. Кроме того, полоски 40 достаточно гибкие, чтобы слегка прогибаться под весом кабельного шлейфа. Такое расположение приводит к тому, что кабельный наконечник 4 центрируется между противоположными сторонами желоба 30. Кроме того, расположение имеет тенденцию препятствовать скатыванию кабельного наконечника с полос 40.

    Предусмотрен для нагрева кабельного наконечника 4 для удаления смазки вокруг изолированных проводов расположены излучающие нагревательные элементы 52,52,52.Эти нагревательные элементы 52 находятся на внутренних поверхностях конструкций 18, 20 ножек и на нижней стороне верхней секции 22. Нагревательные элементы 52 предпочтительно проходят по всей длине устройства, нависая над самым концом конструкций 10 ножек. Нагревательные элементы 52 включают в себя резистивный провод 54, схематически показанный на фиг. 3. Излучающие поверхности 53 нагревательных элементов 52 могут примыкать друг к другу или находиться в непосредственной близости, как показано на фиг. 3. Кроме того, эти поверхности 53 проходят по большей части окружности кабельного шлейфа, так что большая часть окружности кабельного шлейфа оказывается непосредственно на поверхностях 53.Кроме того, излучающие нагревательные элементы 52 могут предпочтительно излучать энергию с длиной волны 3-4 микрона, и эта энергия легко поглощается консистентной смазкой. Точка плавления смазки ниже температуры плавления изоляции проводов 6.

    Частями нагревательных элементов 52 также являются распределительные коробки 55 со съемными крышками 56. Проводка в распределительных коробках 55 служит для электрического соединения проводов 54. в ТЭНах с источником питания. Ящики 55 могут быть прикреплены к задним сторонам нагревательного элемента 52 любым известным способом.Кроме того, каждый нагревательный элемент и связанная с ним распределительная коробка прикреплены к секциям 18, 20 ножек с помощью болтов и гаек 58.

    Верхний нагревательный элемент 52 прикреплен к верхним секциям 22 с помощью узлов 60 болтов и гаек. Верхний нагревательный элемент 52 представляет собой блок 62 управления, который выполняет функцию распределительной коробки и, кроме того, обеспечивает управление для регулировки тепловой мощности нескольких нагревательных элементов 52. От блока 62 управления идет шнур 64 линии электропередачи.По бокам блока 62 управления отходят бронированные оболочки 66, в которых размещается проводка, идущая от блока 62 управления к распределительным коробкам 55. Это облегчает подачу питания на нагревательные элементы 52, обеспечивая при этом защиту проводки. На верхней стороне блока управления находится шкала 68, которую можно откалибровать по температуре. Внутри блока управления также находится термостатический регулятор, который может быть соединен с подходящей термостатической измерительной лампой (не показана), чтобы регулировать температуру термостатически нагревательных элементов 52 обычным образом.Наконец, устройство 2 становится переносным с помощью ручки 70, которая прикреплена к кронштейну 72, который, в свою очередь, прикреплен к боковой стороне блока 62 управления.

    При использовании оголенный кабельный наконечник 2 размещается на открытом воздухе. сетка из полосок 40, как показано на чертеже. При нагревании кабельного шлейфа от лучистых нагревателей 52 смазка вокруг кабельного шлейфа плавится, стекает вниз и собирается в бассейн 74 (фиг.3) в желобе 30. Открытые сетчатые пластиковые полоски 40 пропускают смазку легко протекать через них, в то же время они обеспечивают адекватную опору для кабельного шлейфа.Кроме того, материал полос 40 не поглощает много тепла, и поэтому они не создают «горячих точек» на кабельном отрезке, которые могут повредить изоляцию проводов. Регулятор температуры 68 предпочтительно отрегулирован таким образом, чтобы нагрев легко плавил смазку, но, тем не менее, не приводил к повреждению изоляции жил кабеля.

    После того, как смазка растает и собирается в желобе 74, кабельный наконечник удаляется, и небольшое количество смазки, оставшееся в виде пленки на проводах, можно, при необходимости, очистить небольшим количеством растворителя.

    Методы очистки для профилактического обслуживания электрического оборудования

    Электрооборудование следует содержать в чистоте для обеспечения максимальной эффективности и долговечности. Фото: Эндрю Барна, flickr (CC)

    Содержание электрического оборудования в чистоте - важная часть любой программы профилактического обслуживания электрооборудования, но использование неправильных методов очистки может быть дорогостоящим.

    Начальные соображения

    Определите метод очистки, наблюдая за типом удаляемого загрязнения и временем, отведенным до того, как оборудование необходимо будет вернуть в эксплуатацию.

    При использовании жидких растворителей или воды для очистки электрического оборудования требуется достаточное время сушки. Перед подачей питания на оборудование необходимо проверить изоляцию, чтобы определить, была ли она должным образом отремонтирована.


    Методы очистки электрического оборудования

    ОПАСНО: Никогда не пытайтесь чистить электрооборудование, когда оно находится под напряжением. Не забудьте перед очисткой соблюдать все безопасные методы работы и процедуры блокировки / маркировки.Перед очисткой электрического оборудования персонал должен пройти соответствующую квалификацию.

    1. Тряпки и щетки

    Удаление грязи чистой сухой тканью без ворса или мягкой щеткой обычно является удовлетворительным, если аппарат небольшой, очищаемые поверхности доступны и удаляются только сухие загрязнения.

    Не используйте ветошь для мусора при чистке электрооборудования, потому что ворс будет прилипать к изоляции, действуя как дополнительный агент, собирающий грязь, что может вызвать трекинг.Тряпки должны быть чистыми, без масел, жира и металлических отложений.

    Будьте осторожны, чтобы не повредить хрупкие детали. Тряпки могут легко зацепиться за края других и острых предметов, что может привести к повреждению небольших пластиковых или движущихся частей.

    2. Жидкие растворители и вода

    Скопившаяся грязь, масло или жир могут потребовать удаления растворителя. Для протирки можно использовать тряпку, едва смоченную (не мокрую) в негорючем растворителе. Растворители, используемые для очистки электрооборудования, следует выбирать тщательно, чтобы обеспечить совместимость с очищаемыми материалами.

    Скопившаяся грязь, масло или жир может потребовать удаления жидких растворителей или других альтернативных методов. Фото: Wickens Dry Ice Blasting

    Не используйте жидкие очистители, в том числе аэрозольные очистители, если это не указано производителем оборудования, из-за риска повреждения остатков, нарушения электрических или механических функций или нарушения целостности изоляционных поверхностей.

    После очистки оборудования жидким растворителем или водой дайте время просохнуть!

    Перед использованием химических чистящих средств ознакомьтесь со всеми техническими данными на материалы.При работе с потенциально опасными растворителями используйте необходимые средства индивидуальной защиты (PPE) , такие как очки, перчатки, фартуки и респираторы.

    3. Пылесос

    Пыль, грязь и частицы можно удалить с помощью пылесоса с неметаллическими насадками и шлангами. Продувка оборудования сжатым воздухом может привести к распространению загрязнения и повреждению изоляции.

    Кожухи оборудования и фильтры в помещениях подстанции следует регулярно чистить и заменять, если они повреждены или забиты.Незакрепленное оборудование и мусор следует удалить из корпусов. Новый или необычный износ или потеря деталей, произошедшие после очистки, могут быть обнаружены при последующем обслуживании.

    4. Подметание и швабра

    Если требуется подметание помещения подстанции, используйте состав для подметания, чтобы ограничить попадание грязи и пыли в воздух. При мытье шваброй держите ведро для швабры как можно дальше от распределительного устройства, чтобы предотвратить повреждение в результате утечки.


    Методы очистки электрического оборудования сжатым воздухом

    Если грязь невозможно удалить с помощью протирки или вакуумирования, может потребоваться продувка сжатым воздухом.

    ВНИМАНИЕ: Очистка сжатым воздухом может создать опасность для персонала и привести к отказу оборудования или неисправности. При использовании сжатого воздуха должна быть предусмотрена защита от травм лица и глаз рабочих летящим мусором и их легких от вдыхания пыли.

    Использование сжатого воздуха должно соответствовать требованиям OSHA в 29 CFR 1910.242 (b), «Ручные и переносные электрические инструменты и другое ручное оборудование», включая ограничение давления воздуха для такой очистки до уровня ниже манометрического давления 208 .85 кПа (30 фунтов на квадратный дюйм) и обеспечение эффективной защиты от стружки и соответствующих средств индивидуальной защиты.

    Будьте осторожны при работе со сжатым воздухом, чтобы избежать попадания загрязняющих веществ в воздух, которые могут загрязнить изоляционные поверхности, нанести травмы персоналу или повлиять на механическую работу расположенного поблизости оборудования. Сжатый воздух должен быть сухим и направлен таким образом, чтобы избежать дальнейшего засорения вентиляционных каналов и углублений в изоляции.

    Также может потребоваться защита от загрязнения другого близлежащего оборудования, если изоляция очищается на месте сжатым воздухом.Переместите устройство в подходящее место для очистки, или другое открытое оборудование необходимо накрыть перед началом очистки, чтобы не допустить попадания мусора.


    Пескоструйная и дробеструйная очистка

    Электрооборудование может нуждаться в очистке непроводящей пескоструйной очисткой. Дробеструйную очистку использовать нельзя.

    Абразивно-струйная очистка должна соответствовать нормам OSHA в 29 CFR 1910.94 (a), «Вентиляция для обеспечения гигиены труда и окружающей среды». Используйте средства индивидуальной защиты для защиты лица и глаз от абразивных материалов и летящих осколков, а легкие от вдыхания пыли.


    Воздействие асбеста

    Асбест - токсичное вещество , регулируемое государственными постановлениями. Следует соблюдать особые меры при очистке устаревшего оборудования, которое может содержать асбест, особенно при использовании методов сжатого воздуха. При обращении с асбестом и другими подобными материалами требуется знание государственных постановлений.


    Список литературы

    Комментарии

    Всего комментариев: 1

    Оставить комментарий Войдите или зарегистрируйтесь, чтобы комментировать.

    Хорошая очистка EWIS вашего самолета

    Во время стандартного технического обслуживания воздушного судна иногда возникает необходимость в чистке проводки, удалении FOD (инородные предметы и мусор) и / или чистке оборудования рядом с проводкой (которая есть практически повсюду в самолете). К этому процессу следует подходить осторожно и внимательно.

    Очистка должна производиться в соответствии с рекомендациями производителя, где это применимо. Если информация о процедурах очистки не указана, рекомендуется использовать чистую тряпку из натурального волокна с изопропиловым спиртом в качестве чистящего средства.Ремни следует протирать и ни в коем случае не тереть сильно, так как это может повредить изоляцию провода. Следует проявлять осторожность при выполнении любого технического обслуживания систем жизнеобеспечения.

    Кроме того, распознавание коррозии металлов является важной частью процесса очистки компонентов EWIS. Поскольку коррозия может существенно повлиять на производительность системы, важны упреждающие действия.

    EWIS

    При очистке самолета с помощью мойки под давлением следует проявлять осторожность, чтобы не повредить открытые электрические компоненты и EWIS.Распыление под высоким давлением может быстро повредить компоненты EWIS, такие как изоляция проводов и разъемы. Особое значение имеют передняя и задняя кромки крыла, колесные арки и шасси. По возможности, защитите компоненты EWIS (например, проводку и разъемы) перед мойкой под давлением. Если в спрее используется чистящий раствор, рекомендуется промыть эту область, чтобы удалить любые остатки, поскольку продолжительное воздействие может привести к ухудшению изоляции проводов.

    Если вас интересуют передовые методы работы с EWIS, вы можете прочитать эту статью о прогнозировании срока службы компонентов EWIS.

    Очистка EWIS требует особой осторожности и использования надлежащих процедур обслуживания для обеспечения безопасной и надежной работы. При уборке участка избегайте движения ремней безопасности и / или оборудования во время очистки от неагрессивных загрязнений, таких как пыль, грязь или стружка. Если перемещение жгутов необходимо для надлежащей чистки, отсоедините проводку от места установки (ослабьте зажимы и стяжки) таким образом, чтобы избежать нагрузки на разъемы или опорные устройства. Загрязнение жгута проводов внутри следует устранять путем снятия стяжек жгута перед разделением проводов.

    Михаил Траскос

    Президент, Lectromec
    [email protected]

    Майкл более десяти лет занимается оценкой деградации и отказов проводов. Он работал над десятками проектов по оценке надежности и квалификации компонентов EWIS.

    Зачистка медной проволоки на металлолом

    Медь - один из самых востребованных металлов в металлоломе. Он бывает разных форм и размеров: из трубы, провода, пластины, электроники и многого другого.Поскольку наши технологии постоянно развиваются, у нас ежедневно появляется все больше электроники, а это означает, что доступно больше медной проволоки для металлолома. Наличие медной проволоки для вторичной переработки может оказаться очень полезным для зачистки оголенной светлой проволоки.

    Мы обнаружили, что многие скреперы хотят знать, как лучше всего заработать больше денег на своей меди и проволоке. Вот несколько основных советов: разделите медь №1 и №2 перед тем, как отправиться на свалку металлолома, а снятие изоляции с медного провода может принести вам гораздо больше денег в масштабе. Ниже мы собрали несколько советов и ресурсов по зачистке медного провода на металлолом.

    ПОСМОТРИТЕ: стоит ли раздевать THHN?

    Пока не покупайте дорогой инструмент для зачистки проводов!

    Если вы никогда раньше не зачищали медный провод, мы не собираемся сразу же покупать дорогой инструмент для зачистки проводов (300-500 долларов). Как и в бизнес-плане, вы должны выяснить, какой вес вы собираетесь набирать на регулярной основе, и будут ли такие вложения окупаться для вас. Если вы собираетесь заработать достаточно денег на том количестве проводов, которое вы снимаете, то это может окупиться.Но если вы хотите сэкономить, у нас есть несколько простых решений для снятия изоляции с проволоки. Мы собираемся начать с основных методов зачистки проводов и предложим более эффективные решения для снятия изоляции с медных проводов.

    Различные решения для зачистки металлолома:

    • БЕЗ ГОРЕНИЯ: Прежде всего, мы хотели бы повторить, что НИКОГДА ни при каких обстоятельствах не следует «сжигать» медный провод, чтобы удалить изоляцию. Он не только наносит вред окружающей среде из-за испарений, но и снижает качество вашей меди на свалке металлолома.Часто люди думают, что простой и быстрый способ удалить изоляцию - это сжечь. Но остатки от сжигания понизят его в большинстве складов металлолома.
    • Используйте Солнце: Хотя вам не следует сжигать провода, из которых вы хотите получить медь, вы можете использовать другое тепло, чтобы помочь себе. При зачистке проводов вы можете использовать солнце или тепло в своих интересах и ускорить процесс. Вы можете согреть провод в духовке (на слабом уровне) или в черном ящике на солнце, чтобы согреть изоляцию, чтобы сделать ее более мягкой и легкой для удаления ручным инструментом для снятия изоляции или бритвой.Жарким летом некоторые дни будут настолько жаркими, что на меди может остаться пластиковый налет.
    • Использование машины: Если вы имеете дело с большим количеством металлолома, вам может понадобиться инструмент для зачистки проводов. Купив настольную, обязательно ознакомьтесь с машиной, прежде чем использовать ее. Если вы купили инструмент для зачистки, прочтите инструкции о том, как зачищать провода разных типов и размеров, прежде чем начать его использовать. Хорошая идея - знать наперед, чтобы работать эффективно.Хорошей идеей будет иметь отдельные контейнеры для сбора отходов изоляции, пока вы зачищаете провод, чтобы сократить отслоившийся мусор.

    Какие методы зачистки медного лома:

    Предлагаем разобраться, на какой прием материалов вы везете медный лом. Как только у вас будет хорошее представление о том, сколько материала вы будете вносить, вам будет легче понять, какое решение для снятия изоляции с медного провода будет наилучшим. Помните, мы рекомендуем зачищать проволоку толще мизинца, а иногда и размером с ручку.

    Менее 100 фунтов в месяц

    Бритва или портативный инструмент: Когда вы имеете дело с несколькими партиями проволоки в месяц и не тянете ее в больших количествах, возможно, стоит просто использовать бритву или ручной инструмент для зачистки проводов для вашей меди. Хотя зачистка провода вручную может оказаться более утомительной работой, это может сэкономить вам деньги, если вы не собираетесь тратить много средств на устройство для зачистки или не собираете большое количество материала. Используя лезвие бритвы для зачистки медного провода, не забудьте отрезать его от себя и в целях безопасности используйте перчатки.Обязательно надевайте перчатки, мы слышали слишком много историй о людях, которые порезались.

    Несколько сотен фунтов в месяц

    Настольный инструмент для зачистки проводов: Существует несколько различных марок настольных инструментов для зачистки проводов, которые вы можете купить или сделать самостоятельно. В любом случае, есть доступные машины, которые вы можете проверить. Также не забудьте связаться с некоторыми другими скребками, чтобы узнать, какие продукты они используют, поскольку у них может быть опыт работы с другими брендами.

    Более тысячи фунтов в месяц

    Электрические устройства для зачистки проводов: Если вы имеете дело с большим количеством проводов, это может быть хорошим вложением для вас, если вы сэкономите на механизме для зачистки медных проводов. Хотя это может быть немного дороже, вы сможете расплачиваться за провод, который собираетесь зачищать, быстрее и эффективнее. Как мы уже упоминали ранее, неплохо выяснить, сколько провода и меди вам нужно регулярно покупать, прежде чем покупать один из них.Но если у вас есть материал, он обязательно окупится.

    * Другая идея: Не знаете, сколько проводов вы выбрасываете, чтобы сэкономить на стриппер? Проверьте свои старые квитанции, чтобы увидеть свои собственные тенденции и установить ориентиры на основе этой информации.

    Помните, что вы всегда можете обсудить способы зачистки медного провода в группе iScrap на Facebook и получить дополнительную информацию от других скраперов. Обязательно используйте приложение iScrap, чтобы найти лучшую площадку для металлолома и узнать текущие цены на металлолом в вашем районе.


    Статьи по теме:

    Борьба с коррозией судовых электрических систем

    Электропроводка помогает бороться с электрической коррозией морских судов.

    Электрическая система лодки часто является наиболее неприятной для владельцев лодки, но это не обязательно. При наличии подходящих инструментов, качественных материалов и небольшого количества профилактического обслуживания вы можете гарантировать отсутствие мерцания (или почти полное отсутствие мерцания) на воде.Еще в 2012 году я впервые собрал этот пост в блоге со ссылками об искусстве приручения бортовых электронов. На этой неделе я обновил его снова, добавив несколько ссылок на некоторые из наших последних отчетов, которые помогают восполнить некоторые пробелы в нашем освещении. Если у вас впереди проект по замене проводки или установке электроники, этот блог для вас.

    Из всех многочисленных работ по техническому обслуживанию на лодке, проблемы с питанием постоянного тока, вероятно, были одними из моих любимых, которые я решал на Tosca - в 100 раз приятнее, чем покраска днища или чистка корпуса.За исключением нескольких узких мест в трюме и за навигационной станцией, вся проводка и соединения на нашем оборудованном багром кетче были легко доступны, поэтому для устранения неполадок не требовалось никаких перекосов. Это была чистая работа, которая требовала умственных способностей, а не мускулов, и результаты сразу принесли удовлетворение - вентилятор, который снова начал жужжать, мачтовый свет, который ожил, солнечная панель, которая снова начала качать ток. Легкий доступ к проводам и соединениям имел решающее значение, о чем следует помнить, когда вы перестраиваете свою лодку или добавляете новую электронику.

    За прошедшие годы компания Practical Sailor опубликовала множество тестов и отчетов, которые могут помочь водителю справиться с наиболее распространенными проблемами морской электросети. В этом сообщении в блоге я расскажу об инструментах, которые вам понадобятся для самостоятельных электромонтажных работ, резюмирую пару недавних статей со ссылками и укажу вам на пару хороших ресурсов, которые предоставят более подробную информацию о ремонте и обновлениях. Один ключевой отказ от ответственности: этот пост касается только цепей постоянного тока. Цепи питания от берега переменного тока представляют больший риск, и, на мой взгляд, лучше оставить их тем, кто имеет опыт в этой области.

    Прежде чем приступить к любому проекту по ремонту электрооборудования, вам понадобятся подходящие инструменты. К счастью, вам понадобится совсем немного - простой мультиметр, хороший набор кусачков, качественный инструмент для обжима и инструмент для зачистки проводов для снятия изоляции проводов при установке клемм. Двукратный кругосветный путешественник Эванс Старзингер открыл нам свой ящик с инструментами еще в 2007 году, показывая, насколько мало инструментов требуется для устранения большинства проблем с проводкой на лодке. Если вы не усердно пользуетесь передовым оборудованием и не хотите модный мультиметр Fluke, вы сможете собрать его примерно за 100–150 долларов.

    Мультиметр Radio Shack за 40 долларов, подобный тому, который хорошо показал себя в нашем тесте цифрового мультиметра, подойдет для большинства проектов постоянного тока. Выбирая щипцы для обжима, избегайте дешевых комбинированных щипцов для обжима, которые продаются в автомобильных магазинах. Для новых установок или проектов в мастерских, где достаточно места для локтей, ищите обжимные устройства с храповым механизмом двойного действия с двойным обжимом и заменяемыми закаленными матрицами для обжима. Они соответствуют отраслевым стандартам, относительно недороги и зарекомендовали себя как очень надежные при условии, что они подходят к правильным рукавам.Недостатком щипцов с храповым механизмом является их громоздкость в тесноте. В труднодоступных местах относительно недорогой Klein 1005, который одновременно выполняет роль кусачки, был фаворитом среди профессионалов, опрошенных в нашем сравнении устройств для обжима и зачистки проводов.

    Анкерные щипцы двойного действия

    Ancor, любимый бюджетный инструмент для снятия изоляции, производитель тестеров, выпускает популярные (но не недорогие) обжимные клещи двойного действия, предназначенные для изолированной клеммной арматуры; это значительно упрощает приложение правильной величины сжатия к изолированным клеммам.Один читатель порекомендовал обжимные устройства по более разумной цене (№ 22-770) от MCM Electronics, которые очень похожи на те, что от Ancor. MCM также производит недорогие устройства для зачистки проводов, хотя у меня нет опыта работы с этим конкретным инструментом. Что касается кусачков, то хороший набор 8-дюймовых сверхмощных кусачков или линейных плоскогубцев от Klein tools или чего-то подобного предлагает лучшее усилие и остроту, чем дешевый набор острогубцев с резаком.

    Инструменты в руках, готовы к работе.Сначала провод. Чтобы определить, не повлияла ли влага на вашу проводку, отрежьте клемму подозрительного провода и снимите примерно полдюйма изоляции. Если провод черный, а не ярко-розовый, значит, по проводнику начала распространяться коррозия. Вам нужно снять изоляцию, пока не найдете чистую розовую медь (или блестящее серебро в случае предварительно луженого кабеля для лодки). Обычно это требует снятия изоляции не более чем на дюйм или около того.

    Если вы обнаружите сильную коррозию и вам нужно проложить новый провод, подумайте о том, чтобы немного доплатить за предварительно луженый многожильный «лодочный кабель» с пометкой «UL 1426 тип III», что указывает на то, что провод является тонкопроволочным (тип III). и соответствует стандарту Underwriters Laboratory (UL) UL 1426.Если вам необходимо проложить новую проводку, это не должно быть болезненным. Чтобы свести к минимуму гимнастику, необходимую для прокладки нового троса через вашу лодку, попробуйте некоторые из с трудом добытых советов по изменению проводки, предложенных участником Биллом Бишопом, автором блога Rant Marine Installer.

    Мы обнаружили, что машинный провод THHN (доступный в магазинах товаров для дома, таких как Home Depot, Lowes и т. Д.) Выдерживает так же хорошо, как луженая проволока в нашем испытании на коррозию морского провода, но если вы покупаете оптом, луженый лодочный кабель незначительно дороже и увеличит стоимость вашей лодки при перепродаже.Pacer и Ancor - ведущие производители проводов среди судостроителей. Перед покупкой вам следует обратиться к руководству по определению размеров проводов Американского совета по лодкам и яхтам, чтобы определить, какой калибр (толщина) провода достаточен для передачи ожидаемого тока. Не думайте, что существующий провод был правильного калибра.

    Скорее всего, провод все еще в хорошем состоянии. Как мы обнаружили в ходе испытаний морского электрического провода, ключом к долговечности является надежное и надежное соединение на клеммах. Фактически, медный многожильный провод без защитного морского покрытия из олова может прослужить годами, если клеммы хорошо защищены от окисления.То, что у нас не было сбоев обжима в нашей испытательной камере для испытаний проводов, красноречиво свидетельствует о хорошем плотном обжиме, в котором жилы и клемма эффективно свариваются вместе под давлением обжима.

    Большая часть клеммной арматуры для нашего теста проводов представляла собой луженую медную арматуру производства Ancor (кольцевые обжимные разъемы и клеммные колодки) или Ideal (термосвариваемые обжимные разъемы и вставные разъемы). Стандартные обжимные соединители не подходят. Они оставляют концы проводов незащищенными от влаги, и в конечном итоге на клеммах начнется коррозия, которая переместится в проводник, поскольку влага прослеживает провод под изоляцией за счет капиллярного действия.Используя термоусадочные клеммы или термоусадочные трубки с клеевым покрытием на обычных обжимных соединителях, вы можете эффективно герметизировать концы всех проводов на лодке. (Хороший онлайн-источник разнообразной термоусадочной продукции - www.nationalstandardparts.com.) Водонепроницаемость особенно важна во влажных помещениях, таких как трюмные трюмы. Если вы имеете дело с крошечными проводами, обычными для жгутов морской электроники, убедитесь, что вы выбрали высококачественные еврострипы, которые с меньшей вероятностью повредят жилы проводов.Правильный стык зачастую более надежен, чем любой механический крепеж. Как показали наши испытания, простые термоусадочные уплотнения - без стыков - не стоят усилий.

    Если вы распыляете на чувствительные электрические схемы & emdash; включая печатные платы & emdash; с помощью протестированных нами аэрозольных ингибиторов ржавчины они предотвращают коррозию из-за прерывания цепей, а вода - в цепях, в которых они не нужны. В нашу тестовую линейку вошли Boeshield T-9, Corrosion Block, CorrosionPro Lube, CorrosionX, CRC Heavy Duty Corrosion Inhibitor, CRC QD, LPS 1, Strikehold, TC-11, WD-40.TC-11 был нашим лучшим выбором.

    А как насчет защитных спреев или покрытий? Дважды, Practical Sailor рассмотрел антикоррозионные спреи, подходящие для клемм проводов. В 2007 году мы рассмотрели лучшие методы антикоррозийной обработки распылением для электрооборудования, а в ходе длительного испытания проводов сравнили защищенные и незащищенные клеммы. Итог: эти продукты помогут, но первоочередной задачей является надежное и надежное клеммное соединение.

    Чтобы получить более подробную информацию об использовании диэлектрической смазки для создания плотных соединений, Ральф Наранхо предложил эти советы в нашем разделе Mailport.Иллюстрированное руководство по электрооборудованию Boatowner’s Charlie Wing также проведет вас по этапам. Для более сложных проектов по поиску и устранению неисправностей или установке, отличным руководством является учебник Эда Шермана « Advanced Marine Electrics and Electronics Troubleshooting ». Отличный справочник для судовладельца по механическому и электрическому оборудованию Найджела Колдера также дает полезные советы по этой и многим другим вопросам, связанным с электрической системой. Вы также найдете похожие книги «Сделай сам» в книжном онлайн-магазине Practical Sailor .

    При повторном подключении или замене клемм проводов следует помнить о некоторых ключевых моментах:

    Подберите размер клеммы наконечника к размеру кабеля. Это важно. Если вы используете слишком большой наконечник, воздушные карманы или пустоты в обжимном соединении (особенно при использовании многожильного провода) увеличат сопротивление напряжению. Сопротивление равно теплу, что, в свою очередь, приведет к более высокой скорости коррозии на конце вашего вывода. Никогда не «обрезайте» жилы провода, потому что клемма, которую вы используете, слишком мала, чтобы принять ваш провод.Стандарты Американского совета по лодкам и яхтам (ABYC) гласят, что электрические соединения должны проектироваться и устанавливаться таким образом, чтобы обеспечивать механические и электрические соединения без повреждения проводов.

    Гнилой до сердцевины: Провод, который вы заделываете, должен быть полностью свободен от коррозии и окисления. Если внутри провод черный или зеленый цвет, вы должны обрезать его, пока не найдете чистую медь, или подумайте о замене провода (луженым проводом). Клемма наконечника также не должна иметь окисления.Если запасные наконечники хранились влажными, замените их. Самая распространенная проблема на лодке - отказ электрической системы.

    Наконечник для обжима: Убедитесь, что жилы вашего провода не выходят слишком далеко за переднюю часть наконечника и не входят в проушину клеммы или зону контакта лопатки. При приложении давления с помощью обжимного инструмента к клемме наконечника убедитесь, что вы прикладываете достаточное давление для обеспечения хорошего контакта металла с металлом. Цель здесь, помимо создания хорошего механического контакта, состоит в том, чтобы разрушить оксиды, которые накапливаются внутри клеммного наконечника.Если не будет хорошего контакта металл-металл, оксиды не будут разрушены, и внутри клеммы будет расти сопротивление. Проверьте обжим, потянув за провод.

    Пластик Здесь не приветствуются: Наконечники с наилучшей изоляцией - это клеммы с нейлоновыми изоляционными втулками. Нейлон устойчив к ультрафиолетовому излучению, бензину и маслу. В отличие от более дешевых изоляционных рукавов из винила и пластика, нейлон не пробивается, не трескается и не разваливается при нажатии. При установке нового или заменяемого оборудования проверяйте проушины, поставляемые производителем.Если они не нейлоновые, подумайте о замене их на более качественные или планируйте использовать термоусадочные трубки для перевязки соединений после обжима.

    Пайка против обжима: стандарты Национальной ассоциации морской электроники гласят, что припой не должен быть единственным средством механического соединения в любой цепи (за исключением кабелей судовых аккумуляторов определенной длины). Если вы склонны добавлять припой к клемме наконечника, припаяйте ее после обжима. Хорошая пайка - яркая и блестящая.

    Наконец, если вы обнаружите, что вам нужна совершенно новая электрическая панель, ознакомьтесь с модельной линейкой от Blue Seas, которая неизменно хорошо показывает себя в наших тестах электрических панелей постоянного тока.

    Подключение и присоединение проводов - Restarters Wiki

    На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

    Сводка

    Часто во время ремонта провода необходимо подключить или повторно подключить. Возможно, заменяется изношенный шлейф или вышел из строя плавкий предохранитель.Простое скручивание проводов вряд ли когда-либо будет хорошей идеей, но есть несколько других способов сделать это.

    Если вы регулярно занимаетесь ремонтом, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

    Безопасность

    Там, где на провода подается напряжение сети, важно, чтобы соединение было должным образом изолировано, а провода были зажаты во избежание деформации соединения.
    Даже если сетевое напряжение не задействовано, короткое замыкание в результате неизолированного соединения может вызвать повреждение других компонентов.
    Имейте в виду, что плохо выполненное соединение может нагреться и даже стать причиной пожара.

    Почини, пока не сломалась!

    Очень распространенная неисправность - обрыв провода наушников в том месте, где он входит в разъем jack. Если внешняя изоляция начинает трескаться, у вас нет времени! Простое решение - отремонтировать его с помощью Sugru. Он имеет форму пластичной замазки и затвердевает в течение 24 часов до синтетического каучука. Слепите немного вокруг кабеля, чтобы защитить поврежденный участок, прилепите его к разъему, чтобы предотвратить движение и постепенно утоняться от разъема, избегая любой точки, в которой кабель может быть резко согнут.

    Винтовые и пружинные клеммы

    Наверное, самый старый способ подключения провода - с помощью винтовой клеммы. Головка винта может удерживать провод непосредственно или предпочтительно под шайбой, или винт может зажимать провод в отверстии в латунном зажиме.

    В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скручивая их вместе, или, что еще лучше, нанося немного припоя.

    В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы образовать половину затяжки вокруг винта, и всегда наматывайте его на винт в том же направлении, в котором вы будете его затягивать.

    Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы можно было сложить оголенный конец вдвое, чтобы винт мог крепко держаться за него. В качестве альтернативы можно нанести припой на многожильный провод.

    Соединение сетевых кабелей

    Соединительная коробка с винтовыми зажимами для присоединения сетевых проводов. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

    Единственный способ надежно соединить два гибких сетевых кабеля - это встроенная клеммная коробка с винтовыми зажимами.На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

    Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только тогда, когда все кабели, входящие в нее, закреплены по длине кабельными зажимами, часто прибиваемыми к балке.

    Соединители для блоков Choc

    Разъем блока choc. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

    Они поставляются в виде полос, которые можно легко разрезать в зависимости от количества подключаемых проводов. Они полезны для подключения низковольтных проводов, но не имеют кабельного зажима, поэтому вы должны следить за тем, чтобы кабели не подвергались натяжению. В них есть отверстие между каждой парой разъемов, которое вы можете использовать, чтобы прикрутить их к прочному основанию.

    Разъемы для блоков Choc бывают разных размеров, таких как 3A, 5A, 15A и т. Д., Но единственное, что важно - убедиться, что они достаточно велики, чтобы выдержать провод, но в то же время провод достаточно большой, чтобы зажимается винтом.Вы всегда можете снять немного лишней изоляции и сложить провод вдвое, чтобы винт лучше держался.

    При наличии свободного места эти разъемы могут быть полезны при замене плавкого предохранителя, который может перегореть под действием тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до срабатывания теплового предохранителя.

    Пружинные клеммы

    Пружинный клеммный соединитель.

    Их несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции).Они часто используются для кабелей громкоговорителей и в модельных поездах, обеспечивая простой способ подключения или снятия соединений так часто, как это необходимо. Полезно нанести припой на оголенный конец многожильного провода.

    Пайка

    Соединение пайкой - соединенные вместе провода (предпочтительный метод). Пайка - скрученные вместе провода (не очень хорошо).

    Скручивание проводов вместе и пайка - часто лучший метод, но есть два способа сделать это. Если возможно, перед пайкой вам следует скрутить провода в линию, так как это обеспечивает более прочное (и более аккуратное) соединение, чем скручивание концов вместе.Это требует большей длины для снятия изоляции и может быть сложно, если провода различаются по диаметру или если один многожильный, а другой сплошной.

    Чтобы обеспечить хорошее соединение, провода должны быть чистыми. Небольшой дополнительный флюс от флюса никогда не причинит вреда и часто облегчает задачу, если изоляция не была недавно удалена. В случае с эмалированной проволокой эмаль нужно соскоблить или сжечь. Если немного осталось, это часто не имеет значения и может расплавиться вместе с припоем.На самом деле некоторые проволочные эмали имеют сквозной припой и предназначены для плавления с припоем, но обычно помогает начальная царапина, чтобы начать процесс.

    Пайка выводов наушников

    В проводах для наушников используется особый вид сверхгибкого провода, состоящего из отдельных эмалированных жил. Два соединения (к каждому наушнику) или три (к стереоразъему) покрыты эмалью разного цвета. Вам нужно будет разделить пряди каждого цвета.

    Эмаль обычно предназначена для плавления в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не повредить ни одну из жил.В качестве альтернативы вы можете сжечь его в огне.

    Гильзы для термоусадки

    Простым решением, если у вас нет под рукой паяльника, является использование термоусадочных паяльных гильз. Они содержат кольцо из низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что оголенные концы проводов чистые и подходят для припоя. Проденьте по одному проводу с каждого конца так, чтобы они пересекались в паяном кольце, а затем просто примените тепловую пушку. При этом одновременно расплавляется припой и происходит усадка втулки для изоляции соединения.

    Опрессовка

    Обжим выполняется быстро и легко, а также обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем. Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор разъемов для обжима не дорогие.

    Обжимные соединители бывают разных размеров с цветовой кодировкой, поэтому важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен.В дополнение к линейным соединителям, в набор обычно входят разнообразные лопаточные, кольцевые и круглые соединители, которые широко используются в автомобильной электротехнике.

    Некоторые обжимные соединители, такие как показанный на рисунке, имеют термоусадочную муфту. Об этом можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью теплового пистолета это уплотнение вокруг проводов на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двум соединяемым проводам.

    Другой тип обжимного соединителя имеет глухое отверстие, в которое вставляются оба соединяемых провода.

    N.B. в целях безопасности, всегда хорошо подтягивать обжимное соединение после его сборки, чтобы убедиться, что оно хорошее.

    Опрессовка своими руками

    Стандартные обжимные соединители чаще всего бывают больших размеров, используемых в автомобильной электротехнике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным концом в фене, паровом утюге или чайнике. Пайка может быть нецелесообразной, так как тепло от паяльника может вызвать перегорание нового термопредохранителя.

    Альтернативой является использование медных или латунных труб узкого калибра, которые можно приобрести у поставщиков моделей. Выбирайте размер, в который удобно помещается проволока. Отрежьте небольшой кусок, катая его по плоской поверхности под лезвием ножа для рукоделия, чтобы надрезать его, а затем отломите. Вставьте по одной проволоке в каждый конец и прижмите трубку к каждой проволоке с помощью тонкоствольных плоскогубцев или тупых кусачков (но если вы используете кусачки, будьте осторожны, чтобы не порезать трубку).

    N.B. Возможно, испытание на буксировку даже более важно для обжима, сделанного своими руками.

    1. Прокатайте медную или латунную трубку под ножом, чтобы надрезать ее. 2. Отрежьте трубку необходимой длины. 3. Вставьте зачищенный провод в трубку и раздавите ее.

    Разъемы смещения изоляции

    Соединители

    Scotchlok содержат кусок металла, который прорезает изоляцию и врезается в медный провод.Они обычно используются в автомобильной электротехнике для врезки в силовые провода для поставки дополнительных принадлежностей. В них есть два отверстия для двух проводов, одно открытое сбоку, позволяющее надеть его на существующий провод, а другое - глухое отверстие, чтобы подвести провод к аксессуару. Сжимая его плоскогубцами, металлическая деталь прорезает изоляцию обоих проводов и выполняет соединение. Откидная крышка позволяет заблокировать ее в закрытом состоянии.

    Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для подключаемых проводов, чтобы он полностью прорезал изоляцию, не повредив при этом медный провод внутри.

    Изоляция ваших соединений

    Некоторые типы разъемов являются самоизолирующими, если ни один из неизолированных проводов не обнажен, но с другими типами обычно требуется обеспечить изоляцию в той или иной форме.

    • Лента ПВХ - самая простая и легкая, но не обязательно самая аккуратная. НИКОГДА просто закрепите треснувший сетевой шнур лентой из ПВХ.
    • Термоусадочная упаковка - отличный метод. Поставляется в различных размерах и цветах, предварительно нарезанных или непрерывной длины.Выберите размер, который не более чем в два раза превышает диаметр стыка, который необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединять их! При пайке держите его подальше от утюга. Когда вы будете готовы, наденьте его на стык и нагрейте с помощью теплового пистолета, пока он полностью не уменьшится. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы не допустить соприкосновения с утюгом.
    • Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе наушников, но не полагайтесь только на него для снятия натяжения.Если вам нужно снять натяжение, то одним из решений было бы завязать узел с обеих сторон соединения, чтобы дать Sugru что-то, за что можно держаться.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
