Монтаж дождеприемников ливневой канализации

Несколько простых правил установки пластиковых, бетонных или чугунных дождеприемников помогут тем, кто решил своими руками построить надежную систему локального сбора дождевых и талых вод. У профессиональных «дорожников», конечно, есть свой наработанный практический опыт, но всегда неизменными остаются основные рекомендации производителей материалов водоотвода.

Место расположения дождеприемника определяется, чаще всего, на стадии проектирования ливневой канализации наметив вектор линии трубопровода. На примере пластиковых дождеприемников 300х300 или 400х400, у которых каждая боковая стенка имеет трафаретные патрубки для соединения с трубами диаметром 50, 110 и 160 мм, выстроить систему в составе точечного водоотвода значительно проще. В общем и целом, монтаж дождеприемников сопряжён с большим объемом земельных работ и требует более сложной разуклонки, если сравнивать с линейным типом организации водоотвода.

Отличительные особенности некоторых видов ливневой канализации Вы можете узнать в рубрике «Поверхностный водоотвод».

Перед монтажом дождеприемных колодцев необходимо подготовить основание — дренирующий слой из песчано-гравийной смеси и гидроизоляционной пленки – мембраны, после чего заливается бетонная обойма из бетона класса B25. Средний показатель толщины бетонной обоймы (H) для основания равен 100 мм.

Отводящие трубы подключаются непосредственно к корпусу дождеприемника. Для этого выбивается или вырезается отверстие необходимого диаметра по штатно расположенным на стенках дождеприемника шаблонным трафаретам. Место стыковки обрабатывается герметиком типа ПРО ФС имеющим консистенцию тиксотропной вязкой массы.

Бетонирование обоймы так называемой «шубы» дождеприемника происходит в несколько этапов послойно. Сначала уровень поднимают до верхнего края трубы, так чтобы бетонная обойма полностью её скрыла, затем до наивысшей точки стенок дождеприемника с установленной на него решеткой или крышкой.

Когда необходимо выдержать глубину заложения инженерных коммуникаций, дождеприемники можно установить друг на друга, выполнив надстройку. В этом случае первый (верхний) резервуар с установленной на него решеткой принимает воду, а второй (нижний) подключается к дренажным трубам. Такая комбинация, прежде всего, будет интересна при желании свести к минимуму промерзание системы в слоях.

Неважно, в какое покрытие происходит установка пластикового дождеприемника – в брусчатое или асфальтобетонное, главное, чтобы его края не выступали над поверхностью, так как в процессе эксплуатации непокрытые части колкого пластика могут быть разбиты.

Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!

Параметры бетонной обоймы для пластиковых дождеприемников

Класс нагрузки	A15	B125	C250
Ширина бетонной обоймы (С), мм	80	100	100
Толщина бетонной обоймы (H), мм	100	100	150
Класс бетона	B25	B25	B25

Дождеприемник и брусчатка

Установка пластикового дождеприемника в брусчатое покрытие с предполагаемыми механическими нагрузками класса A15-C250 (пример с дождеприемником 300х300 мм):

Дождеприемник и асфальтобетон

Вариант монтажа дождеприемника пластикового в асфальтобетонное покрытие с учетом возможных динамических нагрузок класса A15-C250 на точку водоотвода (пример с дождеприемником 300х300 мм):

Узел А

Применение герметика (ГОСТ 25945) слоем 5х20 мм между стенкой пластикового дождеприёмника и бетонной обоймы канала (бетон B25 F200 W6, ГОСТ 26633-91):

В какой последовательности укомплектовывать (собирать) дождеприемник, используя различные аксессуары — решетки, корзины для сбора мусора, перегородки-сифоны — нет никакой принципиальной разницы. На момент установки нужен только сам дождеприемник!

Компания производителей и поставщиков — «Лига 812» предлагает широкий ассортимент дождеприемников и доборных элементов для дождеприемных колодцев, адаптированных российским климатическим особенностям. На нашем сайте Вы можете самостоятельно выбрать и заказать необходимый материал точечного водоотвода по низким ценам. Если у Вас появятся вопросы — пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.

Производство и продажа:

Пластиковые дождеприемники

Решетки дождеприемников

установка и монтаж своими руками

При благоустройстве придомовой территории важную роль играет изготовление ливневой канализации. Она обеспечивает надежную защиту фундаменту дома, отводя от него влагу. Особым элементом водоотвода являются дождеприемники для ливневой канализации. Рассмотрим, какой выбрать лучше всего и что он из себя представляет.

Содержание

• Что это такое?
• Назначение
• Из чего состоит
• Разновидности
  • Из чугуна
  • Из пластика
  • Из полимербетона
• Плюсы и минусы
• Как выбрать
• Места расположения
• Особенности установки и монтажа своими руками
• Содержание, эксплуатация и уход
• Заключение
• Полезное видео

Что это такое?

Это специальная емкость, внутрь которой попадает жидкость, стекающая с труб, установленных на фасаде дома. Этот бак должен быть выполнен из прочного материала, так как он сталкивается с давлением грунта, механическими нагрузками и напором воды. Ливневые канализационные дождеприемники не должны подвергаться коррозии.

Дождеприемный колодец с решеткой может быть круглым, квадратным, овальным, прямоугольным. Этот факт никак не влияет на эксплуатационные характеристики. Может повлиять на выбор формы особенность оформления дизайна и выдержка стиля.

Назначение

Установка дождеприемника преследует сразу несколько целей:

1. Наличие на устройстве защитной решетки предотвращает попадание в систему канализации и дренажа крупного мусора, например листьев с дерева и т. п.
2. Организованный сбор дождевой, сточной воды.
3. Важную роль выполняет в период таяния снега.
4. Создает комфортные условия. Территория по периметру дома будет всегда сухой.

Из чего состоит

Если сравнивать ливнеприемники, то можно заметить, они различаются между собой весом, габаритом и еще некоторыми особенностями. По стандарту глубина устройства имеет 400 мм. Как правило, у них небольшой вес, за исключением того случая, когда в качестве материала используется чугун.

Учтите! Резервуары могут продаваться готовым комплектом или отдельными элементами.

Состоит из таких частей:

• Сама емкость.
• Корзина, которая устанавливается внутрь водоприемника.
• Перегородка или сифон.
• Решетка наружная.

В разных видах эти элементы могут быть выполнены из разного материала, что сказывается на конечном качестве продукции. Что касается решетки, то ее необходимо выбирать качественную и прочную, так как она сталкивается с механическим воздействием при ходьбе пешеходов и даже наезде автомобиля.

Разновидности

Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:

• чугуна;
• пластика;
• полимербетона.

Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.

Из чугуна

Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн. Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:

• Проезжая часть.
• Автомобильные заправки.
• Авто стоянки.
• Автомагистрали.
• Пешеходные зоны.

Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.

Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.

Из пластика

Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.

По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:

• A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
• B – 12,5 т. Для гаражных и парковочных сооружений.
• C – до 25 т. Используются на автомагистралях и автомобильных заправках.
• D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
• E – до 60 т. Стоянки грузовой техники.
• F – до 90 т. Используется в месте передвижения массивной спецтехники.

Совет! Делать выбор необходимо исходя из цели использования.

Из полимербетона

Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.

Полезно знать! Помимо всех перечисленных, также существует железобетонный, его изготовить не составит труда. Для этого необходимо иметь соответствующую форму. Хотя это потребует время, но так можно сэкономить семейный бюджет.

Плюсы и минусы

Теперь в таблице предлагаем сравнить все перечисленные устройства из разных материалов. Для сравнения представим их положительные и отрицательные стороны:

Материал	Достоинства	Недостатки
Чугун	Высокая прочность. Долговечность. Устойчивость к колебаниям температуры	Большой вес. Вероятность образования коррозии. Проблемы с транспортировкой. Трудно устанавливать самостоятельно по причине большого веса
Пластик	Минимальный вес. Для монтажа не нужно задействовать специальную технику. Переносимость температурных колебаний. Устойчивость к механическому воздействию. Исключается коррозия	Не справляется с большим весом, может лопнуть. Вероятность утечки, если нарушается герметизация
Полимербетон	Устойчивость к морозам. Переносит негативное воздействие химии и всевозможных агрессивных сред. Высокая водостойкость. Небольшой вес	Лишен заметных недостатков

Как выбрать

Независимо от типа водосточного резервуара необходимо правильно осуществить его выбор. Прежде всего следует учитывать такие факторы:

• Предполагаемое количество осадков в вашей местности и их интенсивность.
• Площадь дождесборной системы.
• Особенности ландшафта придомовой территории.

Если речь идет об установке возле дома, то достаточно выбрать легкий пластиковый водосток. Если же в вашей местности обильные осадки, то предпочтение лучше отдать изделиям из чугуна, так как он эффективнее справляется с большими нагрузками. Возможно, стоит приобрести устройство на несколько секций или достаточно будет односекционного. Плюс ко всему хорошо, когда конструкция имеет съемную корзину, сифон и первичный фильтр для очистки.

Места расположения

Если неправильно установить водоприемный элемент, то это может привести к скоплению воды на придомовой территории. В этом вопросе необходимо отталкиваться от утвержденных положений по ГОСТу и СНиПу. Основополагающей нормой, от которой следует отталкиваться, является СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В частности, ГОСТ 26008-83 предусматривает обязательную установку дождеприемника в следующих местах:

• На затяжных спусках.
• В местах, где пересекаются тротуарные дорожки.
• В пониженных участках по рельефу.
• Во всех местах, где отсутствует естественный отток воды от дождя, талого снега и прочее.
• Под водосточной трубой.
• По краям автомобильных дорог.
• Перед входом в здание.

Особенности установки и монтажа своими руками

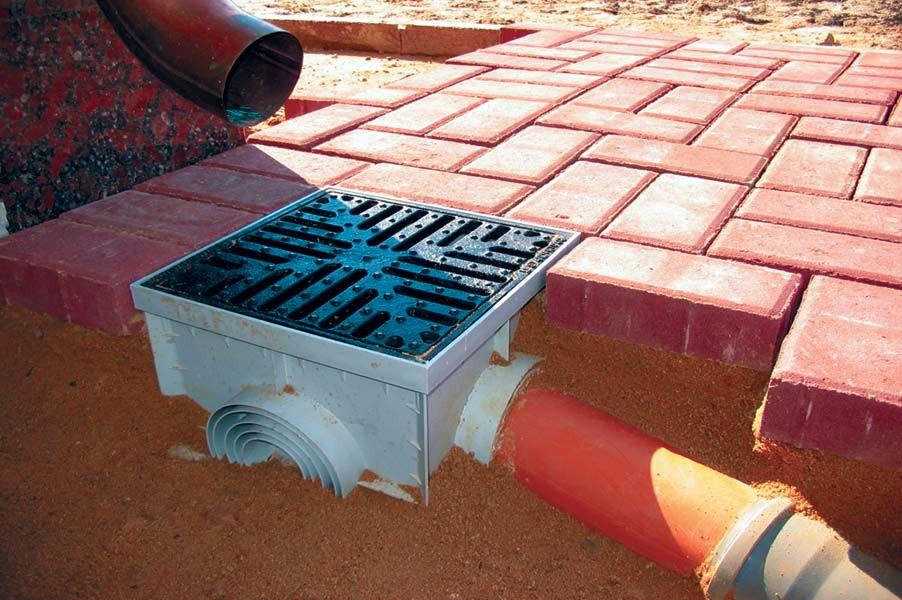

Установка магистрали начинается с земельных работ. Однако до этого рекомендуется подготовить проект и сделать чертеж. Благодаря этому вы сможете определить, какой именно будет схема монтажа: точечной или линейной. Более того, перед началом работ следует определить размеры отмостки. Процесс выглядит следующим образом:

1. Копается котлован по глубине купленного приемника. Необходимо к этой глубине добавить 400 мм. Что касается ширины, то по краям он должен быть шире на 30 мм со всех сторон. Это позволит поставить колодезный приемник воды и зафиксировать его бетоном.
2. Далее подготавливается основание. На дне изготавливается подушка из песка и щебня. Чтобы ее хорошо уплотнить, предварительно полейте водой.
3. Предварительно установите его в котлован и подсоедините к канализационным и водосточным трубам. Убедитесь, что полностью соблюдается уровень для стока воды. Отстойный приемник должен быть расположен по уровню, в то же время трубы от него должны расходиться с уклоном.
4. Все проверив, на дно заливаете бетон в небольшом количестве.
5. Далее дождеприемник плотно прижимаете, но так, чтобы патрубки совпадали с трубами.
6. Также необходимо сразу заполнить бетоном места вокруг него.
7. В завершение остается произвести полную сборку по установке корзины, сифона, решетки и т. п.

Содержание, эксплуатация и уход

Чтобы система слива воды, дренажа и подобных коммуникаций работала исправно, необходимо серьезно отнестись к правилам эксплуатации дождеприемника. Вся суть ухода сводится к тому, чтобы своевременно очищать корзину. Достаточно 2–3 раза в месяц. Если за этот период дожди были небольшие, то чистку выполнять не нужно.

Важно! Если в вашей местности осадки обильные, то необходимо позаботиться о том, чтобы чистить не только сам приемник, но и отводящие от него трубы.

Заключение

Не нужно быть специалистом или инженером, чтобы разобраться в выборе лотка и в процессе его установки. Сделанные фото в этой статье и схемы помогут вам все визуально представить. Более того, в помощь предоставляется подготовленное видео.

Полезное видео

Наглядный пример:
