Устройство и принцип действия центробежного насоса

9 апреля 2018

Насосы центробежного типа – один из наиболее популярных типов насосного оборудования. Современные производители предлагают множество моделей для бытового и промышленного применения. Устройства используются в технологических процессах, для забора жидких сред из скважин с последующей транспортировкой по горизонтали или подъемом на требуемую высоту, осушения подвалов. С помощью центробежных моделей организуют полив, водоснабжение животноводческих хозяйств, создают автономные системы водоснабжения.

Особенности конструкции и принцип действия центробежного насоса

Независимо от модели, центробежные агрегаты включают:

Корпус с входным и выходным патрубками. Обычно имеет конфигурацию, напоминающую улитку.
Электродвигатель. Для обеспечения бесперебойной работы двигатель располагают в герметичном пространстве, защищенном от попадания рабочих сред.
Вал. Передает крутящий момент от двигателя к рабочему колесу, на внешней поверхности которого расположены лопатки. Они предназначены для перемещения рабочей среды по внутренней камере.
Подшипниковые узлы. Облегчают вращение вала.
Уплотнения. Защищают внутренние компоненты агрегата от контакта с рабочими средами.

Дополнительно в устройство центробежного насоса входят конструктивные элементы, повышающие функциональность, безопасность и эффективность его использования:

Шланги различного назначения.
Обратный клапан, предохраняющий аппарат от возврата рабочей среды.
Фильтр грубой очистки, устанавливаемый перед агрегатом. Предохраняет внутренние узлы устройства от повреждения крупными механическими включениями.
Измерительные устройства – вакуумметры, манометры.

Запорно-регулирующая трубопроводная арматура.

Принцип работы насосного оборудования этого типа:

При включении электродвигателя начинает вращаться рабочее колесо, расположенное в наполненном водой корпусе.
Под воздействием центробежной силы происходит вытеснение воды к наружным участкам камеры, а затем под действием созданного избыточного давления – в напорный трубопровод.
Благодаря созданию избыточного давления у наружных стенок камеры, в центре рабочего колеса давление снижается. В агрегат поступает жидкость из всасывающего трубопровода, что обеспечивает непрерывную работу устройства.

Классификация центробежных насосов

По конструктивному исполнению различают следующие виды насосного оборудования:

В зависимости от количества рабочих колес, центробежные агрегаты называют одно- или многоступенчатыми. Многоступенчатые модели обеспечивают высокий напор. Колеса могут иметь два диска – задний и передний или только задний. Модели первого типа используются в трубопроводах низкого давления или для перекачки густых жидких сред.
По ориентации корпуса в пространстве – горизонтальные и вертикальные. На корпусе могут быть расположены один или два всасывающих патрубка.
По создаваемому давлению различают модели низкого (до 0,2 МПа), среднего (0,2-0,6 МПа), высокого (более 0,6 МПа) давления.
По скорости вращения производители предлагают агрегаты – высокоскоростные, нормального и тихого хода.
По назначению – центробежные насосы для перекачки воды, фекальные, дренажные, скважинные.

При выборе подходящей модели учитывают характеристики рабочего колеса:

Материал изготовления. Сталь, чугун, медные сплавы – применяются для моделей, предназначенных для работы с неагрессивными средами. Для эксплуатации в контакте с химически активными средами востребованы колеса из современных керамических материалов.
Технология производства. Литье и штамповка применяются для изготовления изделий, используемых в мощных агрегатах, клепка – для аппаратов низкой мощности.
По конфигурации лопастей – прямых, загнутых в сторону вращения колеса или в противоположную сторону.

Поверхностные и погружные насосы: устройство, характеристики и области применения

Один из основных классификационных признаков – расположение установки во время работы.

Поверхностные агрегаты

Такие аппараты располагают на поверхности грунта, а в резервуар, емкость, водоем, колодец, отстойник опускают заборный шланг. Эти модели просты в монтаже, обслуживании и ремонте. Но есть и минусы, ограничивающие их область применения. К ним относятся:

невысокая мощность, возможность забора жидкости с глубины не более 8-10 м;
высокий риск поломки при работе на сухом ходу;
меньшая, по сравнению с погружной помпой, производительность.

Погружные центробежные насосы

Агрегаты располагают в самой рабочей среде, фиксируя их с помощью троса на крепежном элементе, расположенном на поверхности грунта. К этим аппаратам предъявляются высокие требования по герметичности корпуса.

Преимущество погружных моделей – способность создавать высокий напор даже при небольших габаритах. К минусам относят сложность периодического обслуживания и проведения ремонтных работ.

При выборе подходящей модели центробежного насоса учитывают глубину, с которой будет производиться откачка жидкости и/или расстояние транспортировки по горизонтали, требуемую производительность, величину напора, характеристики рабочей среды, гидравлические показатели трубопроводной системы, энергоэффективность аппарата.

Устройство и принцип работы насоса Д,1Д,2Д

1. Агрегат состоит из насоса и приводного двигателя, установленных на общей фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты.

2. Насос типа Д — центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа, со спиральным отводом и сальниковым уплотнением вала. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости.

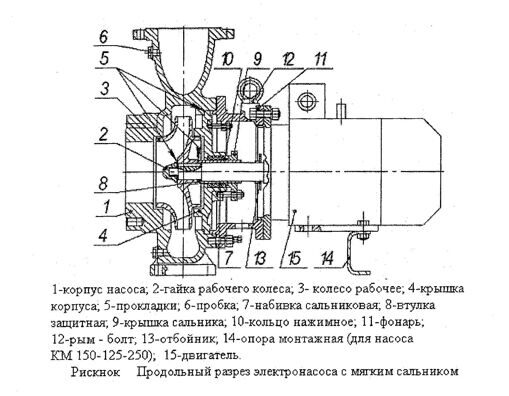

3. Корпус и крышка насоса (рис. 1) представляют собой чугунную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса 1, благодаря чему возможна разборка насоса без отсоединения трубопроводов и снятия двигателя.

4. Крышка корпуса 2 продолжает конфигурацию каналов корпуса. В верхней части крышки корпуса предусмотрено отверстие М16×1,5, закрытое пробкой 3 для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком».

5. Для предотвращения протечек жидкости по валу в корпусе насоса устанавливается сальниковое уплотнение. Гидравлический затвор сальника (для насосов 1Д) обеспечивается посредством подвода жидкости к кольцу сальника по каналу, выполненному в крышке насоса. При необходимости обеспечения охлаждения и затвора подвод жидкости к сальнику производить от постороннего источника (рисунок 1, выноска А).

6. В корпусе насоса установлены уплотняющие кольца 4, защищающие корпус и крышку корпуса от износа и уменьшающие перетекание жидкости из напорной полости во всасывающую.

7. Рабочее колесо — двустороннего входа, что определяет устойчивую работу насоса, так как осевая сила уравновешивается двусторонним входом жидкости в рабочее колесо.

8. Ротор насоса 5 приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Опорами ротора (рис. 2) служат радиальные подшипники 3 и 18, установленные в стаканах подшипников в корпус насоса.

9. Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По просьбе потребителя возможно изготовление насоса с правым вращением ротора (по часовой стрелке).

10. В корпусе на патрубках имеются два отверстия М16×1,5-6Н, закрытые пробками, для слива остатков жидкости при остановке насоса на длительное время. Для отвода утечек по валу в сальниковых ваннах выполнены два отверстия М24×2. Все отверстия в корпусе и крышке корпуса, кроме двух отверстий в сальниковых ваннах, заглушаются пробками.

в начало страницы
