Поверхностный дренаж участка, своими руками, линейный дренаж

Дренажные системы играют большое значение в вопросах благоустройства придомовых территорий, газонов, садовых участков, пешеходных дорожек скверов и парков. Они предназначены для эффективного понижения уровня грунтовых вод, отвода талых и дождевых вод. Поверхностный дренаж на дачном участке помогает защитить территорию вокруг дома от избытка влаги. Устройство системы линейного дренажа можно сделать самостоятельно. При использовании дренажных труб без щебня привлечение спецтехники и оборудования не требуется.

Применение

На каждом современном объекте должна быть в наличии обязательная опция инженерного оснащения — сбор и отвод талой и дождевой воды. Дренажные системы применюется на объектах промышленного, гражданского, частного строительства. Поверхностный дренаж участка можно произвести своими руками, без помощи специалистов. Увеличить срок службы фундамента зданий, отмосток, дорожных покрытий можно с помощью грамотно установленной дренажной системы.

Территория, оборудованная водоотводом, приобретает надежную защиту от скопления талых и дождевых вод, затрудняющих перемещение по участку, способных привести к отсыреванию цокольного этажа и фундамента дома.

Дренаж участка должен быть предусмотрен на начальном этапе разработки проекта. В плане мероприятий по благоустройству территории монтаж дренажной системы стоит на первых позициях. Поверхностная дренажная система состоит из линейного и точечного водоотвода, каждая из них выполняет определенную задачу. Отведение с большой территории атмосферных осадков происходит посредством линейного дренажа, за локальный водоотвод отвечает точечный дренаж.

Точечный дренаж участка

Для локального сбора излишков воды устанавливают дренажи под поливочными кранами, водостоками, в приямках. С помощью данной системы повышается эффективность водоотвода с поверхности участка. В состав точечного дренажа входят:

ливневые заслонки;
сливные водоотводы;
трапы;
дождеприемники.

Устройство поверхностного линейного дренажа

В состав системы входят заглубленные каналы и пескоотделители, закрытые сверху съемными решетками. Применение решеток позволяет избежать засорения дренажа листвой, мусором. Технология устройства линейного дренажа предусматривает плоские уклоны от линии водостока.

Грамотный монтаж позволяет:

снизить риск осадки грунта;
уменьшить протяженность ливневой канализации;
увеличить площадь водоотвода, за счет сбора вода по плоским уклонам в систему водосточных каналов.

По сравнению с ливневой канализацией монтаж и обслуживание линейных поверхностных водоотводов значительно проще. Линейные и точечные дренажные системы, работающие в тандеме, помогают снизить протяженность каналов и уменьшить объем земляных работ.

Фото

Видео

Дренаж на дачном участке самый простой способ

Не хотите мириться с излишней влагой на дачном участке? И правильно делаете. Избыток воды в почве не принесет ничего, кроме вреда: неурожай, гибель насаждений, заболоченность местности, разрушение фундамента построек. Простой способ избавиться от сложной проблемы – устройство своими руками дренажной системы.

Причины установки дренажной системы

Если территория земельного участка ровная, а почва плодородная и впитывает воду, то вам несказанно повезло. В данном случае в дренаже нет необходимости.

Осушение дачного участка требуется в следующих случаях:

Участок расположен на глинистой почве.
Низкое месторасположение территории.
Дачный домик стоит на склоне или у подножья возвышенности.
Для региона, где построена дача, характерны частые и проливные дожди, снегопады.
Грунтовые воды протекают на расстоянии менее 3 метров от поверхности земли.

О чрезмерной влажности почвы судят по стоящим лужам и растительности. Так, в заболоченных местностях растет осока, камыши.

О необходимости дренажа убедитесь лишний раз, проведя опыт. Выкопайте яму глубиной 700 мм, а спустя 24 часа посмотрите, не собралась ли там вода. Если да, то дренаж на дачном участке обязателен.

Разновидности дренажных систем на даче

Повышенная влажность на территории дачного участка обусловлена разными причинами. В зависимости от этого выбирают тот или иной тип дренажа:

Поверхностный – самый простой способ осушения почвы. Этот вид дренажной системы призван защищать участок от воды, источником которой выступают осадки в виде дождей, снега. Устанавливают ее на территориях без резких перепадов.

Поверхностный дренаж представляет собой совокупность траншей, выкопанных по периметру территории. Стекая в канавы, вода попадает в установленный в низшей точке системы коллектор.

Поверхностный дренаж

Наружная дренажная система разделяется на два подвида: точечный и линейный.

Глубинный дренаж – закрытый способ осушения земельного участка. К нему прибегают в случаях:

когда дачный дом построен на неровной поверхности;

при близком расположении грунтовых вод к поверхности земли;
при глинистой почве.

Устройство глубинного дренажа своими руками проходит по периметру жилого здания и вокруг сельскохозяйственных строений.

Подготовка к строительным работам

Дренаж представляет собой систему канав, трубопроводов. Чтобы правильно соединить элементы между собой, требуется сделать сложные инженерные подсчеты и составить схему дренажа. С этим вам одним не справиться, поэтому призовите на помощь специалистов компании «Марисруб».

Учитывая особенности почвы и ландшафта, знатоки своего дела составят проект-схему и подскажут вам правильное устройство водостока.

Схема дренажной системы

Схема дренажной системы содержит следующую информацию:

Место на участке, откуда начинается устройство дренажной системы. Это наивысшая точка на территории.
Низшую точку системы относительно коллектора;

Месторасположение основных и дополнительных канав;
Размеры траншей и труб;
Наименование и количество расходных материалов;
Схема монтажа трубопроводов и колодцев;
Угол наклона траншей.

Приступая к монтажу дренажа своими руками, принимайте во внимание отдельные нюансы:

Осушению подлежит территория всего земельного участка. Поэтому водостоки для зданий и растений включают в единую систему.
Неминуемы материальные и временные затраты. В среднем на устройство дренажной системы уходит до 3 месяцев.
Осушение территории проводят в летнее время.
Монтаж труб проводится на глубине ниже точки промерзания грунта, а водоотвод вокруг жилой постройки укладывают ниже подошвы фундамента.

Монтаж поверхностного дренажа

Сделать наружную дренажную систему своими руками легко даже для строителей-новичков.

Монтаж прост в исполнении:

Руководствуясь проектом, выкопайте канавы согласно обозначенным линиям. Соблюдайте при этом размеры: глубина – 500 мм, ширина – 400 мм. Чтобы стенки траншеи не осыпались, их делают покатыми под углом 30 градусов. Внешне траншея напоминает перевернутую трапецию. Основные канавы капают под уклоном по направлению к месту сбора воды – колодцу или водоему. Дополнительные ветви системы выполняются под наклоном к основным траншеям. Размер наклона – от 50 до 70 мм на 1 метр длины.
Проверьте работу дренажной системы. Для этого налейте в канавы 2-3 ведра воды и понаблюдайте за течением. Если жидкость скопится на участке, откорректируйте угол уклона.
Заполните канаву щебнем. Снизу укладывается крупный материал, а верхний слой образует щебень помельче. Это рекомендуется сделать для фильтрации воды.

Чтобы продлить срок эксплуатации конструкции, покупают пластмассовые лотки и укладывают на них декоративные решетки. Для предупреждения засорения лотков устанавливают дополнительно пескоулавливатели.

Таким образом, с помощью несложных манипуляций вы установили своими руками наружный дренаж линейного типа.

Точечный дренаж необходим для локального отвода воды. Его монтируют в местах слива осадков с кровли и на участках полива растений.

Монтаж глубинного дренажа

Устройство закрытой дренажной системы считается сложным в исполнении своими руками и экономически затратным. Для монтажа глубинного дренажа понадобятся:

Трубы из пластика с дренажными отверстиями и диаметром 10 см для основных траншей или 7,5 см для дополнительных.
Соединяющие элементы для трубопровода;
Водосборник для стоков. В качестве коллектора подойдут железобетонные кольца, пластмассовый бидон, автомобильные покрышки.

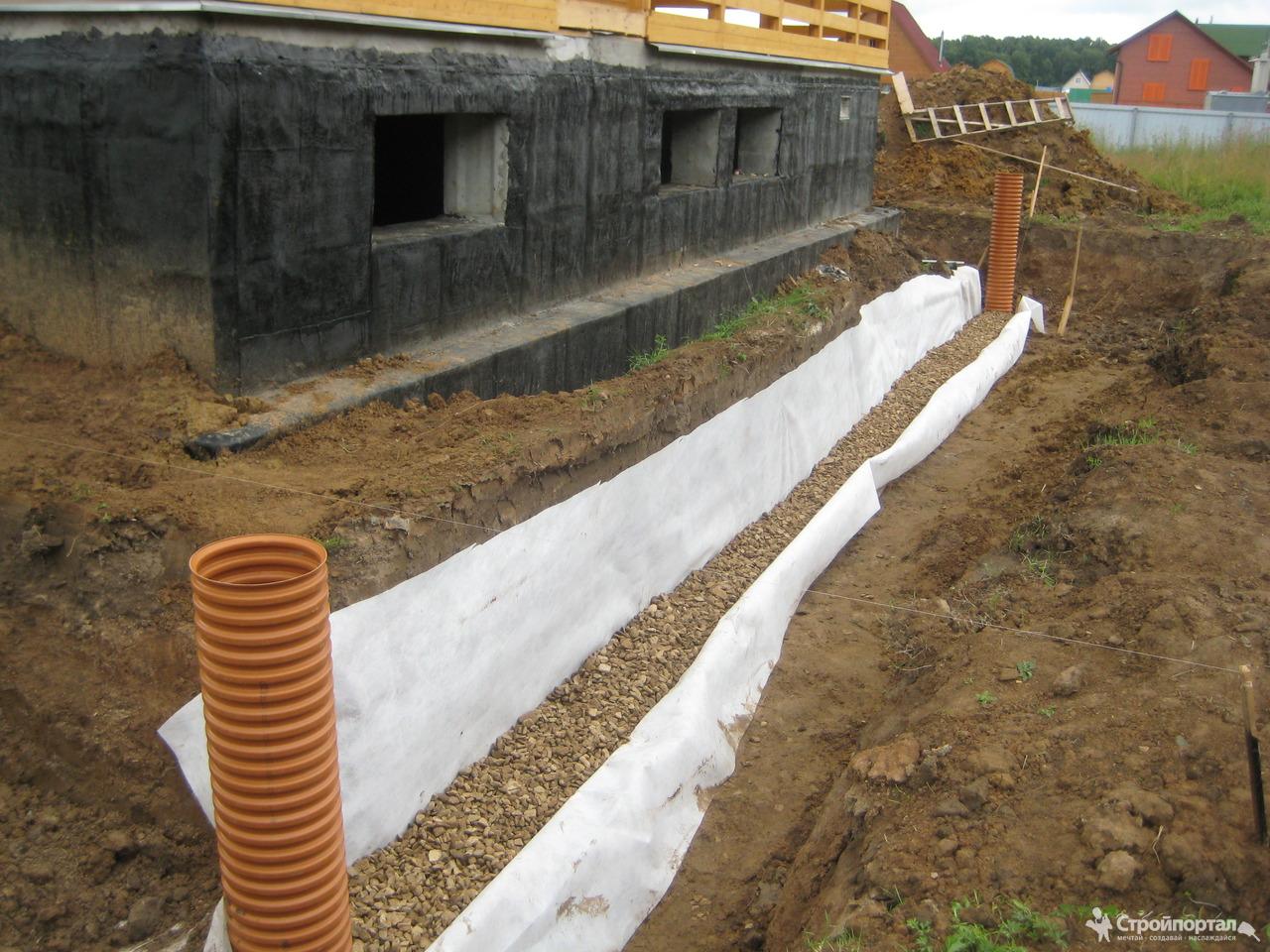

Монтаж глубинного дренажа своими руками состоит из следующих этапов:

Выкопайте канавы с уклоном к коллектору глубиной 600 мм для глинистого грунта или 900 мм для песчаной почвы.
Насыпьте на дно траншеи 10-сантиметровый слой песка и тщательно утрамбуйте его.
Застелите траншею полотном геоткани таким образом, чтобы края доставали бортиков.
Насыпьте щебня высотой 20 см и поверх выложите дрены отверстиями вниз. На поворотах трубопровода устанавливают смотровые колодцы. Они помогают контролировать работу дренажной системы и чистить ее от засоров.
Насыпьте еще щебня и заверните геоматериал в «рулет».
Засыпьте траншеи грунтом, покройте дерном.

Глубинный дренаж – вещь надежная, но установка «бъет по карману». Поэтому экономные хозяева дачных участков нашли выход из положения: они заменяют трубы связкой из веток и хвороста, а геотекстиль – на мох или дерн.

Дренажная система на дачном участке – это не роскошь, а необходимость.

Поэтому к вопросу о ее установке подойдите с ответственностью, чтобы в будущем избежать неприятностей.

Дренаж участка цена под ключ, дренажные работы в Москве и Московской области.»Русский Забор»

Дренаж SoftRock

Дренажная система SoftRock состоит из гибкой перфорированной трубы диаметром от 110 до 200 мм. Труба окружена наполнителем из пенополистирола в виде кубиков или ежиков со специальными водоотводящими канальцами, которые обеспечивают хорошую водопропускную способность всей системы.

Такая конструкция считается эффективней классического дренажа на 30-50%. Трубы защищены от засорения мелкими частичками песка и от заиливания геотекстилем и полностью готовы к монтажу.

Преимущества Софтрок:

Длительный строк службы
Хорошая устойчивость к воздействию низких температур, прорастанию корнями растений, повреждению грызунами
Легкий вес и гибкость
Хорошая глубина заложения до 2,5 метров
Прочность — выдерживает вес машин до 25 тонн
Демократичная цена
Несложный монтаж, который не требует применения спецтехники

Дренажные работы

Стоимость работ	Ед. изм.	Цена
Выезд инженера-геодезиста	руб	3000 (при заключении договора-бесплатно)
Составление проекта и сметы		7000 (при заключении договора-бесплатно)
Работа по устройству поверхностного дренажа ЭКОНОМ	руб/пог.м	от 1250
Работа по устройству поверхностного дренажа СТАНДАРТ		от 1500
Работа по устройству глубинного дренажа		от 3300
Работа по устройству ливневой канализации с заглублением до 1,0 м с 13 дождеприемниками		от 1400
Работа по устройству ливневой канализации с заглублением до 1,5 м с 13 дождеприемниками		от 2200
Работа по установке коллекторного колодца (высота колодца 3 м) с насосом	руб/шт	от 33000
Работа по установке коллекторного колодца (высота колодца 4 м. ) с насосом		от 40000
Работа по установке смотрового колодца (высота колодца до 1,5 м, d — 315 мм.)		от 4900
Работа по установке смотрового колодца (высота колодца до 3,0 м. (d — 315 мм.)		от 6200
Установка дополнительного дождеприемника		от 1450
Планировка участка выработанным плодородным грунтом	руб/м3	от 480
Вывоз грунта или мусора	руб/машина	от 12 000

Дренажные системы

Вид дренажной системы	Назначение	Глубина	Материалы	Цена руб/п.м.
Линейная	Отвод дождевых и талых вод	50-70 см	Перфорированные дренажные трубы, щебень, песок, геотекстиль	от 1250
Точечная	Локальное отведение дождевых вод	0-70 см	Дождеприемники, трубы ПНД, лотки водостока	от 1550
Глубинная	Понижение уровня грунтовых вод	от 1,5 м	Перфорированные трубы в геотекстиле, щебень, песок, геотекстиль	от 3300
Пристенная	Отвод грунтовых и дождевых вод от стен дома	от 1,5 м	Перфорированные трубы в геотекстиле, щебень, песоок, профилированная геомембрана.	от 4500
Разветвленная	Отвод дождевых и талых вод с большой площади	50-70 см	Перфорированные трубы, щебень, песок, геотекстиль	от 1250

Существует два основных вида дренажных систем:

Поверхностная — предполагает залегание дренажных труб на глубине 50-70 см.от поверхности почвы. Такой дренаж позволяет быстро отвести талые и дождевые воды и оставаться участку сухим при условии, что уровень подземных вод невысок. Поверхностные системы устраиваются по периметру участка или в виде разветвленой системы дренажных канав на участке, работают только при плюсовой температуре.
Глубинная — располагается ниже точки промерзания грунта т.е ниже 1.5 м. Такой дренаж позволяет значительно понизить уровень грунтовых вод и отсечь излишнюю воду, идущую с соседних участков. Это позволит расположить на участке постройки любой этажности, забор на ленточном фундаменте, садовые дорожки и водоемы, которые не будут разрушаться от агрессивного воздействия подземных и поверхностных вод. Работает круглогодично.

Устройство дренажа и установку колодцев целесообразно проводить после того, как проложены все коммуникации для дома — водопровод и канализация, или на совершенно свободном участке.

Мы составим грамотный проект дренажной системы, где будут учтены все проблемные места, расположение построек и посадок на нем, подземных коммуникаций и расположение дренажных систем ваших соседей. Глубину дренажа определим по уровню грунтовых вод.

Этапы работ по устройству классического дренажа

Рытье траншей.
Укладка геотекстильного полотна.
Засыпка щебнем слоем 20 см
Укладка дренажных труб в геотекстиле d-110 мм.
Установка колодцев.
Соединение труб и колодцев в единую систему.
Засыпка щебнем слоем 20 см.
Закрытие щебеня геотекстилем.
Засыпка траншеи песком и грунтом.
Выравнивание поверхности, засыпанной растительным грунтом.

Уклон направляется в самую нижнюю точку на участке, откуда осуществляется вывод излишней воды в естественный водоприемник — пруд, канаву, кювет. Если таковых нет, устанавливается дренажный колодец.

Колодец собирает всю воду из дренажной системы, откуда она откачивается дренажным насосом. Колодец способствует очищению дренажа от мелких частиц песка и почвы, препятствует заливанию. При необходимости в местах соединения труб и на местах поворота устанавливаются смотровые колодцы.

Как рассчитать стоимость осушения участка

Рассчитать стоимость осушения участка можно по формуле:

Если на участке суглинистые или глинистые почвы, то формула расчета будет следующей:

S : 8 = L

Где, S — площадь участка в м²;

8 м² — площадь сбора поверхностной воды одного пог.м. дренажа;

L — длина дренажной системы в пог.м..

Например: площадь участка 10 соток или 1000 м². Тогда формула расчета будет выглядеть следующим образом:

1000 м² : 8 м² = 125 м

Итого: оптимальная длина равна 125 метрам. На практике получается немного больше, если приходится обходить постройки или посадки на. Если на участке песчаные почвы, то площадь делится на цифру 12 — количество квадратных метров, которое осушает 1 погонный метр дренажа на таких почвах.

Цены на дренаж участка

Площадь участка	Поверхностный дренаж	Глубинный дренаж
6 соток	от 115000 руб	от 250000 руб
8 соток	от 140000 руб	от 300000 руб
10 соток	от 165000 руб	от 360000 руб
12 соток	от 190000 руб	от 460000 руб
15 соток	от 230000 руб	от 635000 руб

Часто нам задают вопрос, можно ли сделать дренаж без труб? Наш ответ — да можно, но прослужит он не более 3-5 лет, т.к заилится мельчайшими частичками песка и глины и перестанет работать. Дренажные трубы необходимы — приобретайте с перфорацией и в геотекстиле (лучше в двойном геотекстильном слое).
Если у вас остались вопросы-обращайтесь к нашим менеджерам по многоканальному телефону 8(495)135-57-65 и задавайте их.

В нашей компании можно заказать следующие услуги: установку септика, прокладку дренажа, вывоз земли, проектирование дренажа участка и строительство скважин на дачном участке, обрезку деревьев, обустройство автополива, устройство газона, демонтаж и снос ветхих строений, прокладку дрен, бурение скважин, устройство водоснабжения, гидроизоляция фундамента, прокладку и засыпку траншей, вывоз земли, уборку и выравнивание участка, спашка земли, очистка территории и другие услуги. Также мы выполняем обслуживание уже построенных объектов.

Специалисты нашей компании имеют большой опыт в строительстве дренажей различного типа, поэтому, после осмотра частного участка и консультации с заказчиком, составляется предварительная смета со стоимостью материалов и услуг, где указывается время их выполнения. После утверждения сметы, бригада начинает монтаж. Сдача объекта заканчивается подписанием акта выполненных работ.

Заказать осушение земельного участка, установку септика и другие работы можно просто позвонив по телефону или отправить заявку на электронную почту. Оставить отзывы о работе компании можно на сайте.
