🚿 Реле давления воды для насоса: виды, назначение, порядок монтажа

Обеспечить стабильную работу водопровода можно путём установки реле давления воды для насоса. Это устройство позволяет отрегулировать параметры работы системы, а также повысить срок её службы. Чтобы вам было проще сделать выбор в пользу того или иного варианта, предлагаем познакомиться с существующими разновидностями.

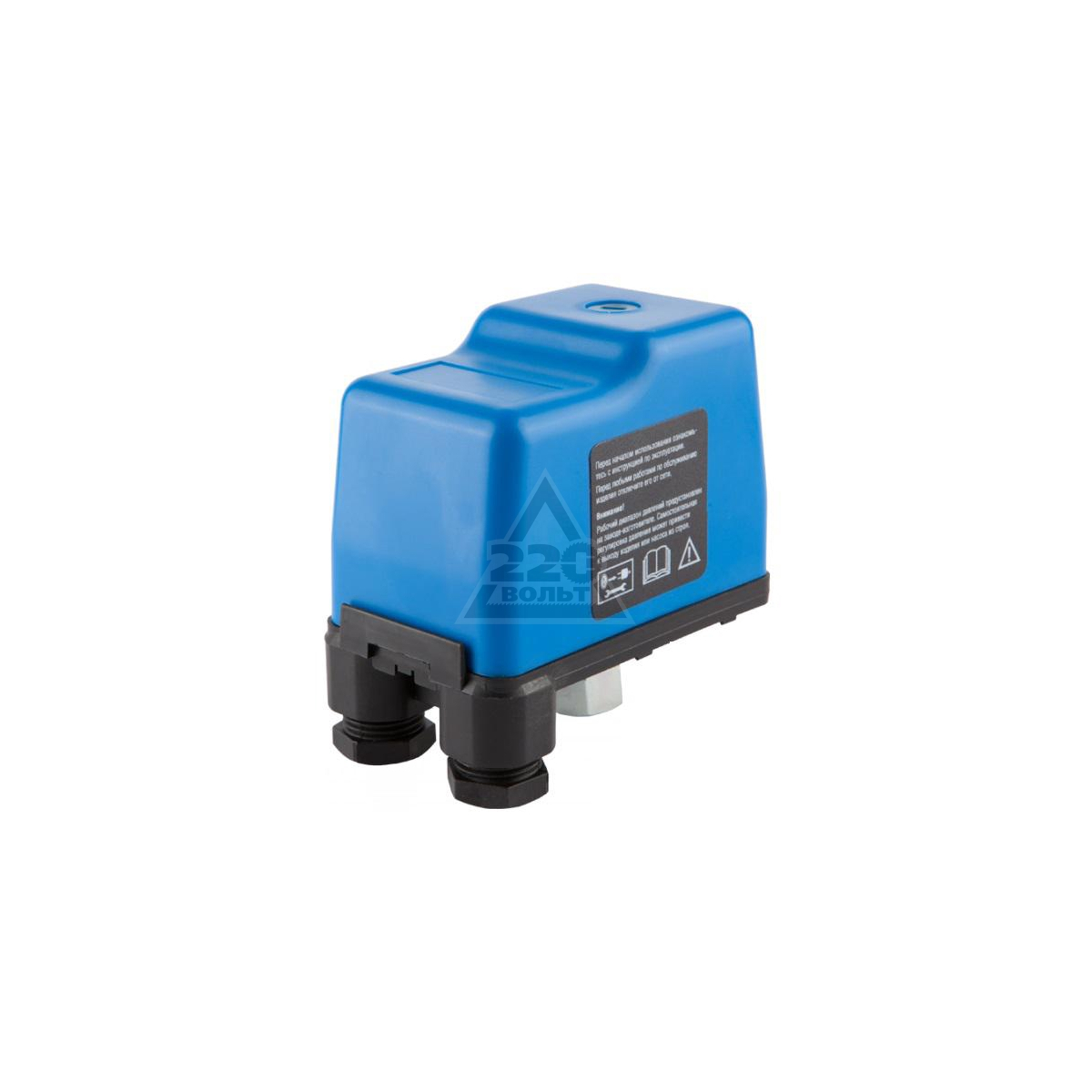

Реле давления воды поможет автоматизировать работу системы водоснабжения

Читайте в статье

Область применения

Основным назначением данного устройства является оптимизации работы системы водоснабжения. Благодаря его наличию, происходит периодическое включение и выключение насоса. В качестве контролируемого параметра выступает давление в системе.

Внимание! Установив реле, вы увеличите срок службы системы водоснабжения в целом.

Можно задать диапазон изменения давления в системе

Как устроены и работают реле различного вида

Конструктивное исполнение подобных устройств может отличаться. Производители предлагают механические и электронные модели с различным диапазоном контролируемых параметров. Предлагаем познакомиться с особенностями каждого вида и их отличительными чертами.

Для каждой системы можно подобрать несколько моделей

Механические

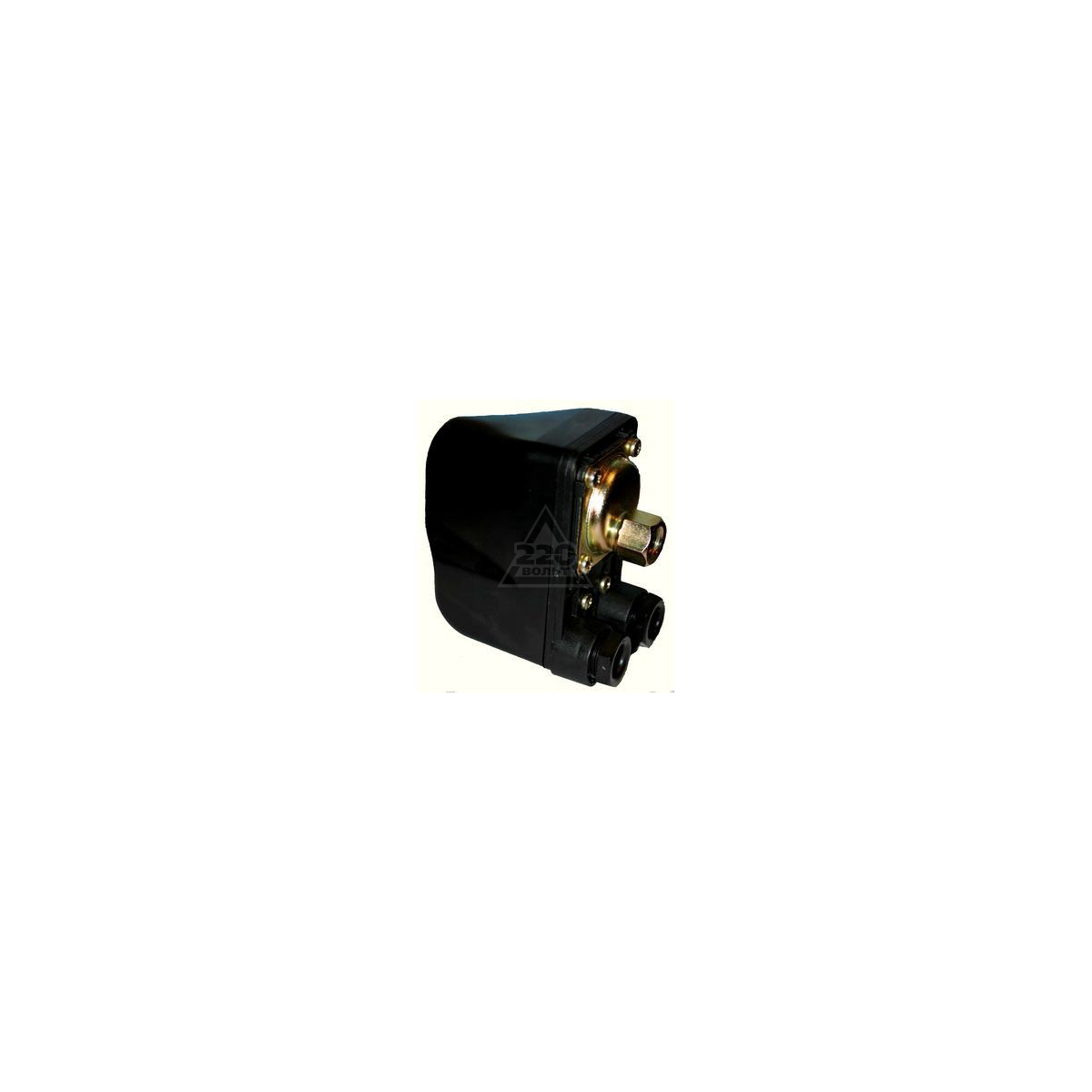

В пластмассовом корпусе такого устройства содержится пружинный блок и контакты, положение которых контролируется мембраной (тонкой пластиной), разделяющей сжатый воздух и воду в гидробаке. В состав пружинного блока входят два элемента:

• маленькая пружина, контролирующая значение минимального давления в системе. Для изменения значения контролируемого параметра используются специальные гайки;
• большая пружина, позволяющая изменить максимальное значение давления. Регулировка выполняется с помощью гайки.

Устройство включает большую и маленькую пружину

При работе механического реле, мембрана, отреагировав на изменение давления в системе, смыкает и размыкает контакты. Чем больше данное значение, тем больше изгиб пластины. Как только будет достигнут максимальный порог, произойдёт размыкание контакта. При снижении параметра ниже установленного значения, насос опять включится в работу.

Интервал варьирования задаётся с путём подкручивания пружин

Электронные

Электронные устройства стоят дороже механических. Они проще настраиваются и обеспечивают более высокую точность контроля. В их состав входит контроллер потока, моментально отключающий насос при прекращении подачи воды. Благодаря этому удаётся избежать режима «сухого хода». У большинства моделей имеется собственный гидробак небольшого объёма, который позволяет защитить систему от гидроудара.

Электронные модели просты в эксплуатации

Повышенная чувствительность устройств к наличию примесей в подаваемой воде, может стать причиной их выхода из строя. Для увеличения периода эксплуатации стоит установить фильтры, благодаря которым из рабочей жидкости вовремя будет удалено всё лишнее.

Для длительной работы конструкции наличие фильтра обязательно

Достоинства и недостатки реле давления воды

К основным преимуществам прибора стоит отнести:

• стабильность работы системы водоснабжения. При этом, электронные модели позволяют более точно настраивать работу насоса;
• благодаря датчику протока во всех электронных и некоторых механических моделях создана защита от «сухого хода», отключающая насос при отсутствии воды;
• защита от гидроудара;
• увеличение срока службы всех элементов системы водоснабжения.

Функционал устройств может отличатьсяДатчик «сухого хода» предотвратит нежелательные явления

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«При срабатывании защиты от «сухого хода», в системах с механическим реле, подача воды возобновляется после ручного включения насоса.

«

Из недостатков стоит отметить сложность регулировки механических устройств.

Чтобы отрегулировать механическое реле для насоса, надо обладать определёнными знаниями

Выбираем реле давления воды для насоса: основные критерии

Чтобы выбрать подходящую модель, надо ориентироваться на ряд критериев. Неправильный выбор может привести к тому, что система будет работать неправильно. Предлагаем узнать, на что обратить внимание, выбирая подходящую модель для системы водоснабжения частного дома.

Выбрать оптимальную модель бывает очень сложно

По конструкции

Для начала стоит определиться с конструктивными особенностями реле. Всё зависит от требуемой точности. У электронных моделей варьируемые параметры могут меняться в более узком диапазоне. Однако, по сравнению с механическими аналогами, они имеют более высокую стоимость, предъявляют повышенные требования к качеству воды и стабильности напряжения в системе электроснабжения.

Устройство с встроенным манометром предпочтительно

Совет! Если вы приобрели дорогостоящий насос, увеличьте его срок службы, отдав предпочтение электронной модели, вместо механической.

Следует также учитывать, что реле для насоса могут быть:

• силовыми, с помощью которых осуществляется включение и выключение насосной установки;
• управляющим. Такие устройства подают сигнал на силовой блок управления, отвечающий за работоспособность насоса.

Силовые реле сразу отключают насос

По техническим параметрам

Насос и гидроаккумулятор приобретаются до покупки реле. Кроме того, для выбора контроллера, надо знать рабочие параметры системы водоснабжения. В частности:

• максимальное допустимое давление в системе;
• минимальное давление;
• давление в воздушной камере гидроаккумулятора.

Два последних параметра связаны между собой. Минимальное давление в системе должно быть выше, чем аналогичный параметр в воздушной камере гидроаккумулятора, на 0,2 атм. В противном случае мембрана начнет интенсивно изнашиваться.

Также следует проконтролировать максимальную мощность, на которую рассчитана конкретная модель. Она должна соотноситься с характеристиками насоса.

До начала монтажных работ, следует убедиться в соответствии реле давления воды требованиям системы

По производителю

Чтобы приобрести качественную модель, чьи характеристики полностью соответствуют заявленным, мы советуем обратить внимание на продукцию:

• «Юнипамп». В каталоге российского производителя представлены качественные модели по умеренной цене. Предлагаемые реле ориентированы на взаимодействие с насосами, мощность которых не превышает 1,5 кВт. Встроенные манометры упрощают монтажные работы;
• Grundfos. Предлагаемые датской компанией устройства отличаются высоким качеством изготовления. Имеют уровень защиты IP52, что практически не ограничивает место их установки. Некоторые устройства могут эксплуатироваться при напряжении менее 220 В. По заявленным производителем параметрам, можно подобрать реле давления воды для подключения к насосу с определённой мощностью;
• Condor. Качественные реле от немецкого производителя отличаются универсальностью. Компания предлагает двухполюсные модели. Имеют достаточно высокую стоимость;

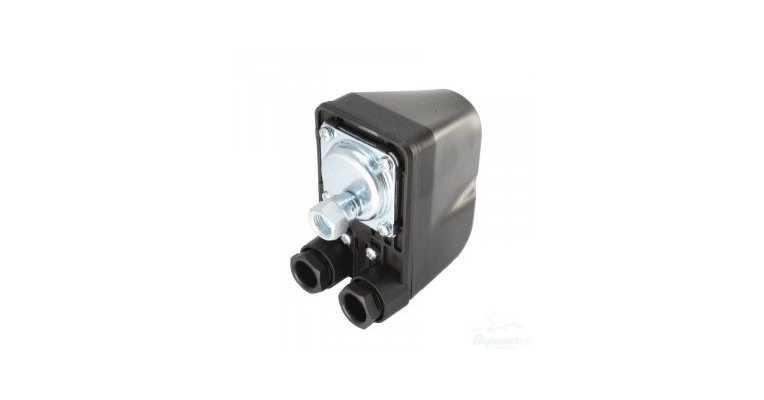

• Italtecnica. Итальянский производитель смог совместить высокое качество и приемлемую цену. Давление в системе может регулироваться в пределах 1 – 5 бар;
• «Джилекс». Качественные модели с оптимальным функционалом.

«Джилекс» – гарантия качества

Качественные реле давления воды предлагают и другие производители: «Прессконтроль», «Акваробот», «ВиСтан 3», Alco, «Малыш» и Espa.

Отзыв о реле давления ACR РМ/5:

Подробнее на Отзовик: https://otzovik.com/review_5969952.html

Установка реле давления воды для насоса

Если ваша система водоснабжения до сих пор работает без реле, предлагаем исправить данный недостаток. Все работы можно выполнить своими руками. Надо лишь выбрать подходящую модель и разобраться с порядком выполнения монтажных работ.

Реле давления воды должно подключаться правильно

Подключение к электросети

Чтобы подключить реле давления воды к электросети, следует сначала внимательно изучить инструкцию, составленную производителем. Это поможет разобраться, какие провода к каким клеммам должны подключаться. После этого, следует снять крышку. Клеммы, с помощью которых реле давления воды подключается к системе электроснабжения, обозначаются как «Line».

Заземление должно быть обязательно подключено

Подключение к трубопроводу

Подключение выполняется следующим образом:

Иллюстрация	Описание действия
	Подключаем реле давления воды к насосу. Для этого используются специальные клеммы, обозначенные, как правило, «Motor». Третий провод подключается к заземлению. Устанавливаем крышку обратно.
	К патрубку на задней части реле давления воды прикручиваем пятивыводной штуцер, с помощью которого устройство будет подсоединяться к трубопроводу.
	К выходам подсоединенного штуцера подключаем магистраль, по которой вода подаётся в дом, шланг, подающий воду от насоса и гидроаккумулятор. Возможно также подключение манометра.

Порядок регулировки

Регулировка механического реле давления осуществляется с помощью гаек около большой и маленькой пружины, расположенных внутри корпуса. Большая позволяет выставить нижний порог срабатывания реле. Меньшая – установить разницу между минимальным и максимальным давлением. Настройку выполняем следующим образом:

• подключаем гидроаккумулятор с предварительно выставленным давлением воздуха;
• для контроля точности настройки, устанавливаем манометр;
• включаем насос и ждём, пока на манометре не будет зафиксировано максимальное значение давления;
• начинаем сливать воду, дожидаясь срабатывания реле. Этот момент будет соответствовать минимальному значению;
• если полученные значения не соответствуют требуемым, вращаем большую гайку, меняя значение нижнего уровня.

Давление следует контролировать с помощью манометра

Более подробно процесс регулировки можно увидеть на следующем видео:

Защита от холостого хода

Если существует вероятность отключения воды, стоит обезопасить оборудование от холостого хода, который может существенно сократить срок его службы. Особенно, если речь идёт о насосе с мокрым ротором, использующим в качестве охлаждающей жидкости воду. Установка реле, обеспечивающего размыкание контактов при отсутствии воды, позволит защитить систему от нежелательного режима работы.

Датчик давления позволит проконтролировать наличие холостого хода

Внимание! Повторное включение будет возможно только при достаточном количестве воды.

Для контроля холостого хода может использоваться:

• значение уровня воды;
• давление, создаваемое на выпускном патрубке;
• характеристики потока, проходящего через прибор.

Реле для насосной станции

Предлагаем посмотреть следующие видео, чтобы разобраться в тонкостях подключения защиты от холостого хода:

Неисправности и их устранение

В процессе работы любого реле давления воды могут возникнуть неисправности, которые, в ряде случаев, можно устранить своими руками:

Неисправность	Электронная модель	Механическое реле
Не работает мотор	Проверьте подключение к сети и наличие тока. Для этого необходимо открыть крышку и внимательно осмотреть устройство, проверить качество контактов. Неисправные контакты, другие вышедшие из строя элементы следует заменить.	Проверить контакты и убедиться в их целостности. Если контактную группу из-за скопившихся загрязнений заклинило в определённом положении, стоит очистить подвижные части.
Нестабильная работа насоса	Нагар на контактах. Следует их очистить.	Грязь на мембране и отверстии штуцера, ржавчина на пружинах. Следует очистить подвижные элементы, смазать и отрегулировать.

Иногда ремонт можно выполнить своими руками

Делитесь в комментариях, какое реле давления воды подключено к насосу в вашем водопроводе, и почему вы отдали предпочтение именно этой модели.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Реле давления воды — назначение, установка, настройка

Реле представляет собой блок с пружинами минимального и максимального давления. Состоит из электрической (группа контактов, включающих и выключающих насос) и гидравлической (большая и малая мембраны) части. При минимальном значении пружина ослабевает, при максимальном- сжимается. Размыкание и замыкание контактов реле, вызванное оказываемым действием на пружины, выключает или включает насос. В результате работы реле давления обеспечивается постоянное давление в системе водоснабжения и нужный напор воды.

На работу данного прибора влияет разница максимального и минимального давления, а также максимально допустимое давление.

Минимальное давление равно 1,5 атмосфер. Когда показатели падают ниже указанного, насос включается.

Максимальное давление: 4 атмосферы. Когда достигается данное значение, насос автоматически выключается.

Таким образом, при заводской настройке реле перепада давления,

разница между минимальным и максимальным значением равна 2,5 атмосферам.

Максимально допустимое давление: 5 атмосфер. При достижении этого показателя, насос отключится в любом случае.

Наиболее популярным экземпляром является реле давления РДМ-5. Чтобы перекачивать воду в домашнем использовании, чаще всего применяют реле давления РМ.

Различают два вида- электронное и механическое реле. Чаще всего используется механическое реле в связи с простотой и надежностью. Электронное реле- это полноценный блок управления насосом. Особых преимуществ электронное реле не имеет, разве что оно компактней и тише.

Принцип работы насосной станции с реле давления

1. В имеющийся бак насос набирает воду.
2. Как результат, увеличивается давление (проверяется манометром).
3. При достижении максимально установленного предела, размыкаются контакты и выключается насос.
4. После открывания водяного крана, давление в системе падает. Когда оно достигнет минимального значения, насосная станция опять включается.

Назначение и задачи основных частей системы водоснабжения

Движущей силой системы водоснабжения является насос. За включение и выключение насоса по соответствующей команде отвечает реле давления воды. Составляющая автоматики, которая используется с целью защиты мотора от перегрева при отсутствии воды- это защита от сухого хода, которая отключает насос, если воды нет.

Реле давления воды для насоса: схема подключения и регулировка

Автоматическая работа насосной станции невозможна без использования реле давления воды для насоса. Это устройство жестко задает рамки допустимого значения давления в системе и напора, которым пользуется потребитель. В результате на выходе всегда стабилизированное давление воды, а насос работает лишь тогда, когда есть потребность в воде.

Принцип работы

Реле давления могут быть механическими и электронными. Распространение получили именно механические устройства за счет своей простоты, надежности и безотказности. Их настройка требует минимум усилий и может выполняться на месте подключения.

Основная задача реле давления заключается в управлении насосом. Питающая линия насоса коммутируется через него. Включение и выключение осуществляется в зависимости от давления в трубах. Для автоматической насосной станции, состоящей из насоса и аккумулирующей емкости, рабочий процесс происходит следующим образом:

• Устанавливается номинальное давление системы, а также допустимые пределы минимального и максимального давления.
• При преодолении минимального порога, насос включается и закачивает воду потребителю и в аккумулирующий бак.
• При превышении верхнего установленного порога – насос выключается.

Реле давления как раз и определяет допустимые пределы минимального и максимального давления и включает насос по указанному выше алгоритму.

По способу управления насосом различают силовое и сигнальное реле. Первое напрямую управляет питанием насоса, и при выборе следует ориентироваться на максимальный допустимый ток. Второе, сигнальное, коммутирует или генерирует низковольтный сигнал для блока управления.

Устройство конструктивно разделено на три части:

• гидравлический блок, мембрана;
• блок детекции, пружинный блок настройки срабатывания;
• силовое или сигнальное реле.

Гидравлический блок простого механического реле давления представляет собой герметичную камеру, внутри которой расположена мембрана. С одной стороны камеры есть штуцер для подключения к водопроводной трубе. Вода поступает в одну часть камеры и давит на мембрану, с другой стороны к ней подсоединен подвижный шток, выходящий с другой стороны камеры.

Блок детекции определяет условия срабатывания реле, реагирует на изменение давления в системе. К штоку, выходящему из камеры датчика, подключается пластина-рычаг для управления силовым реле. В зависимости от давления, прикладываемого к мембране, реле смыкает или размыкает контакты. Чтобы уравновесить мембрану и определить максимальный допустимый уровень срабатывания к штоку крепится пружинный блок, оказывающий на него давление, сопоставимое с воздействием напора воды. Напряжение пружин регулируется с помощью гаек и прижимных шайб.

Силовое или сигнальное реле – это группа разъемных контактов и клеммников для подключения питающей линии, идущей к насосу или сигнальной линии для блока управления.

Схема устройства реле

Ключевым элементом устройства является пружинный блок управления. Если вскрыть любое механическое реле в нем обнаружится одна большая пружина и одна маленькая. Именно они определяют уровни срабатывания.

Большая пружина оказывает основное давление на шток датчика, определяя максимальное допустимое деление, при повышении которого контакты реле размыкаются и насос отключается.

Меньшая пружина определяет дифференциал давления, разницу между верхним и нижним порогом срабатывания.

Для обеих пружин имеются регулировочные гайки, контролирующие степень напряжения. Важно правильно понимать назначение пружин.

Если изменить степень сжатия большой пружины, то одновременно сместится в одну или другую сторону оба порога срабатывания реле.

Если воздействовать на меньшую пружину, а большую не трогать, изменяется только нижний порог срабатывания.

Схема подключения

Реле давления включается после насоса и непосредственно перед вводом в аккумулирующий бак. Чтобы обезопасить датчик от загрязнения, воздействия скачков давления в результате старта и останова насоса, перед ним уже должны быть установлены:

• фильтр грубой очистки;
• насос;
• запорный вентиль;
• обратный клапан;
• фильтр тонкой очистки;
• слив на канализацию через пробойный клапан.

Схема подключения реле для насосной станции

Для нормального функционирования автоматической насосной станции аккумулирующий бак настраивается на максимальное давление выше требуемого номинального для водоснабжения примерно на 0,5-1 бар. Верхний порог срабатывания реле устанавливается на 0,2-0,3 бара ниже максимального. Дифференциал задает ширину полосы допустимого давления и может соответствовать значению до 2 бар.

Чем меньше дифференциал, разница между верхним и нижним порогом срабатывания, тем чаще включается насос, но стабильнее напор на стороне потребителя.

Чем выше дифференциал, тем реже включается насос, но возможны существенные изменения напора со стороны потребителя.

К клеммам реле подключают питающие провода от распределительного щитка и провода питания насоса в соответствии с инструкцией производителя, ориентируясь на подписи и цветовую маркировку провода. При наличии клеммы с пометкой «земля» в обязательном порядке подключается кабель от общего заземления.

Регулировка

Реле перед использованием с большинством насосных станций даже не требует дополнительной настройки. Если выбрать реле с подходящим максимально допустимым порогом срабатывания, то настройки с завода уже имеют оптимальные значения. Для насосных станций, рассчитанных на подачу воды в частном доме, это чаще всего отключение при 2,5(3) бар и включение при 1,5(1,8) бар.

Однако для указания специфических настроек, когда заводские не устраивают, необходимо выполнить первоначальную настройку оборудования.

Для этого в обязательном порядке требуется установка манометра, подключенного в тот же пятивыводной штуцер, что и реле. Полагается, что вся система уже собрана и готова к первому запуску, при необходимости уже набрана вода до обратного клапана, исключая холостой ход насоса, а в накопительном баке уже есть минимальный объем воды.

Перед настройкой следует выбрать:

• максимально допустимое давление в системе;
• минимальное давление;
• давление воздушной камеры гидроаккумулятора со спущенной водой.

Перед настройкой необходимо снять крышку с датчика и подготовить соответствующие по размеру торцевые ключи для регулировочных гаек.

Порядок действий следующий:

1. Включить насос для заполнения бака.
2. При достижении показания манометра до требуемого максимального значения, например 3 атм, выключить вручную насос. Если реле сработало раньше времени, то прокрутить гайку основной пружины по часовой стрелке на один-два оборота и повторить данный пункт.
3. При установившемся давлении в системе на максимальном уровне прокрутить гайку основной пружины против часовой стрелки до тех пор, пока не сработает реле на отключение. Так установится верхний порог срабатывания.
4. Открыть любой кран в доме и дождаться, пока показание манометра не достигнет требуемого нижнего порога срабатывания. Его устанавливают на 10% больше, чем давление воздушной камеры гидроаккумулятора.
5. Если во время спуска воды реле уже сработало, то прокрутить гайку меньшей пружины против часовой стрелки, если реле не срабатывало, то прокрутить по часовой стрелке, пока не прозвучит щелчок срабатывания реле.
6. Включить насос и проверить верность установки верхнего порога, если он завышен или занижен, окончательно отрегулировать, подтянув или отпустив гайку на пол-оборота согласно пункту 3.
7. Спустить воду через кран, пока не сработает нижний порог, и насос опять включится. Свериться с требуемым значением и при наличии отклонений повторить настройку согласно пункту 5.

Электронное реле

Наряду с механическим реле давления применяются и электронные реле. Чаще они представляют собой полноценный блок управления насосом, включающим устройство плавного пуска и защитного срабатывания и, соответственно, установки верхнего и нижнего порога срабатывания в эксплуатационном режиме.

Для настройки используются регулировочные болты, расположенные на корпусе устройства. Для удобства вокруг болтов часто наносится маркировка и метки для ориентирования по заданным давлениям.

Особых преимуществ электронные реле не дают, однако обладают меньшими габаритами и не издают посторонних звуков при срабатывании, хоть это и не актуально при установке непосредственно возле насоса.

Подключение и регулировка реле давления воды для насоса

Всем привет! В этой статье я расскажу вам подробнее об устройстве реле давления воды.

Начнем с того, что я напомню тем, кто не знает, для чего нужно это важное устройство.

Для чего нужно реле давления воды насоса?

Реле давления — это электро-механическое устройство, которое замыкает и размыкает цепь питания насоса.

Руководящим параметром для реле является давление воды в системе водопровода.

Принцип работы реле давления воды для насоса

Стандартное реле давления воды насоса работает следующим образом:

1. При появлении разбора воды (вы открыли кран) давление в системе начинает падать. При достижении некоторого порогового значения (обычно это 1,5 атмосферы), контакты реле замыкаются и включается насос.
2. После прекращения разбора, давление некоторое время возрастает до другого порогового значения (тут стандартом является 3 атмосферы), а потом происходит размыкание контактов и отключение насоса.

Устройство реле давления воды для насоса

Теперь давайте разберемся как реле устроено изнутри.

Проще всего для этого разобраться с помощью картинки:

Устройство реле давления насосной станции

1. Корпус — пластиковый корпус реле.
2. Подсоединительный фланец — может быть наружная или внутренняя резьба на 1/4 или 3/8 дюйма.
3. Гайка регулировки разницы давлений —  вращение этой гайки определяет разность между давлением включения и выключения насоса.
4. Гайка регулировки давления отключения — вращение этой гайки уменьшает или увеличивает давление давление включения насоса.
5. Клеммы подключения насоса — к этим клеммам подключает провод, идущий в насос.
6. Клеммы подключения шнура с вилкой.
7. Клеммы подключения заземления.
8. Муфты для зажима кабеля

Сверху все это закрывается пластиковой крышкой. Если ваша насосная станция работает в условиях повышенной влажности, то металлические части реле начнут корродировать, что рано или поздно приведет к выходу из строя.

По этой причине муфты для зажима кабеля надо плотно закрутить, а крышку посадить на силиконовый герметик.

Установка реле давления воды для насоса

Реле давления может быть установлено не только непосредственно на самом насосе, но и в любом месте подающей магистрали до первой точки разбора (раковина, мойка, душевая кабина и так далее).

Установить реле давления можно с помощью латунного тройника или пятивыводного штуцера.

Смотрим на следующую картинку:

Установка реле давления для насоса

Однако, чаще всего реле устанавливается непосредственно на гидроаккумулятор. Выглядит это следующим образом:

Установка реле давления на гидроаккумуляторе

Как лучше делать нужно решать по месту. Панацеи для всех здесь нет. Так что думайте сами решайте сами.

Настройка и регулировка реле давления воды для насоса

У разных людей разные потребности. Это относится не только к одежде и еде, но к давлению в системе водоснабжения.

Большинству людей вполне подходят заводские установки на реле, но бывают «гурманы», которым нужно поднять давление отключения насоса или изменить давление включения.

Для этого нужно будет залезть внутрь реле и отрегулировать сжатие двух пружин, описанных выше.

Описывать процесс регулирования словами я не считаю целесообразным. Будет длинно и непонятно, как в плохих учебниках.

В общем лучшее один раз увидеть:

Подходите к регулировке реле без фанатизма!

Иначе можно установить слишком высокое для данного насоса давление отключения, что приведет к неприятным для вас последствиям — насос просто сгорит.

Не плохо иметь дома запасное реле на случай выхода из строя основного.

В этом случае вы сможете оперативно его заменить без потерь времени на покупку.

И еще один важный момент — не покупайте совсем дешевых реле, они живут мало.

Тут правдива поговорка о том, что скупой платит дважды.

На этом пока все, жду ваших вопросов в комментариях. Не забывайте делиться статьей через социальные сети!!!

правила и схема подключения к водопроводу

Эффективность функционирования водяного насоса напрямую зависит от его центрального компонента – реле давления. Этот элемент многозадачен: он автоматически включает и выключает насосную установку, контролирует подачу воды в оборудование по заданным параметрам, поддерживает необходимое давление в водопроводной сети. По большому счету реле определяет безопасность и качество работы всего водопровода. Именно поэтому его подключение и настройка должны осуществляться по проверенным схемам и с соблюдением всех технических правил. Как? Разбираемся далее.

Подготовительные работы

Первый этап монтажного процесса – подготовительный. Он включает три важных шага.

Первый – выбор места для реле. Специалисты рекомендуют монтировать установку непосредственно у отвода насоса на гидроаккумулятор – здесь практически нивелируется турбулентность водного потока и разница давления. Также обратите внимание, что некоторые устройства имеют ограничения по микроклимату – их можно применять только в отапливаемых помещениях с уровнем влажности не больше 70%.

Второй шаг – определение основных рабочих параметров реле:

• Минимальное давление – показатель, при котором будет включаться насос с последующим наполнением бака водой.
• Максимальное давление – показатель, при котором будет выполняться размыкание контактов с дальнейшим отключением насоса.

Схема подключения

• Диапазон давлений – разница между обозначенными минимальным и максимальным показателями.
• Предельно высокое давление деактивации насоса.

Учитывайте, что от разницы между минимальным и максимальным показателями давления зависит частота включения насосной станции: чем больше разница, тем реже будет осуществляться включение.

Важно! Минимальное давление должно быть на 0,2 атм выше, нежели давление камеры гидроаккумулятора насосного оборудования.

Третий шаг – регистрация выбранных параметров. Бытовое реле имеет довольно простое строение, поэтому регистрация показателей давление здесь осуществляется при помощи обычных пружин, настраивающихся резьбовыми регуляторами. Как правило, у реле две пружины:

• большая пружина – позволяет управлять уровнями давлений;
• маленькая пружина – разрешает определить разницу давлений.

Подключение реле

Перед непосредственным подключением реле уже должны быть смонтированы такие приборы и элементы насосной станции:

• запорный вентиль;
• два фильтра очистки;
• обратный и пробойный клапаны;
• канализационный слив.

Далее, согласно инструкции со схемой, которая обязательно прилагается к реле, выполняется монтаж устройства. Главные особенности подключения:

Реле давления воды

1. Сначала на подходящее место на трубопроводе монтируется тройник. Затем к нему подключается штуцер или отводной шланг, переходящий на непосредственно реле давления.
2. Подключение выполняется на резьбе, поэтому крайне важно качественно загерметизировать резьбовое соединение. Для этого можно использовать ФУМ-ленту.
3. Учитывайте, что некоторые реле не предполагают вращающегося соединения с трубопроводом – такие приборы оснащаются лишь гайкой, которая жестко закрепляется в корпусе. В данном случае вам нужно будет вращать само реле на тройнике.
4. Электрическую часть установки необходимо подключать с использованием кабеля, который своим сечением отвечает мощности системы.

Важно! Если в комплекте реле имеется клемма заземления (ее легко определить по наличию символа «земля), обязательно следует установить и заземляющий кабель.

Регулировочные работы

Чтобы в последующем функционирование наносного оборудования не вызывало проблем, после подключения реле нужно отрегулировать работу системы. Особенно это актуально в той ситуации, если вы хотите изменить заводские настройки прибора.

Для начала установите манометр – подключите его в штуцер, к которому присоединили реле. Включите насосную станцию, чтобы накопительный бак начал заполняться водой. Когда манометр продемонстрирует максимальный показатель давления, которое было зарегистрировано ранее, вручную выключите насосную станцию. Если реле заработало раньше времени, на два оборота поверните регулятор большой пружины по часовой стрелке. После этого несколько раз поверните регулятор против стрелки, пока реле давления не сработает на отключение – так вы обозначите верхний порог срабатывания.

Далее откройте любой кран и дождитесь, пока манометр не покажет нижний порог срабатывания. Если реле давления сработало еще в процессе спуска воды, один раз против часовой стрелки поверните регулятор маленькой пружины. Если же реле не сработало, поворачивайте регулятор по часовой стрелке до того момента, пока не услышите характерный щелчок срабатывания.

Реле для глубоководного насоса

После этих двух процедур снова включите насос и проверьте правильность установленного верхнего порога. Если он или занижен, или завышен, произведите окончательную регулировку: вручную выключите установку и вновь прокрутите регулятор, но уже только на пол-оборота. Затем откройте кран и спускайте воду, пока не сработает нижний порог – насосная установка должна включиться.

И в завершение сверьтесь с необходимыми значениями верхнего и нижнего порогов и, если отклонения остались, повторите настройку.

Грамотное подключение реле давления – залог бесперебойной работы насосной станции, поэтому его установка должна производиться максимально квалифицированно. Только соблюдая все вышеупомянутые технические тонкости и требования, можно рассчитывать на обеспечение функциональности столь многозадачного реле и, как следствие, – даже всей водопроводной системы. Так что подходите к вопросу максимально ответственно.

Как подключить реле давления воды: видео

Реле давления воды: фото

Реле давления. Что это? Для чего и зачем?

Весьма важной деталью в системе подачи воды насосной станцией в частном доме, является реле давления. Данное устройство, имея сравнительно небольшие габариты, регулирует уровень давления во всей системе водоснабжения путем включения и отключения электрических контактов, в случае превышения допустимого отклонения фактических показателей от номинальных данных.

Устройство и принцип работы механизма

По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.

Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины. Силой натяжения большой пружины устанавливается минимальное допустимое давление. При помощи небольшой пружины, регулируется разница.

Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.

Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.

Рис 1. Устройство прибора реле давления

Проблема сухого хода

Весьма часто, причиной сбоев и поломок в работе насосных станций, является недостаток или полное отсутствие воды в системе. Работа вхолостую приводит к деформации деталей и выходу из стоя всего устройства.

Во избежание таких поломок, при выборе реле необходимо учитывать особенности системы, а также номинальные допустимые величины для работы прибора. Саму возможную проблему сухого хода можно устранить двумя способами:

• приобрести устройство оборудованное защитой сухого хода. Данные приборы стоят несколько дороже, однако они весьма эффективны, поскольку способны реагировать на падение уровня давления от 0,2 до 1,2 бар, в зависимости от производителя;

• дополнительная установка контроллера, который способен не только следить за напором, но и включать насос в случае падения фактических значений ниже установленного минимума.

Выбор прибора

При выборе оптимального устройства, следует обращать внимание на паспортные данные. Стоит использовать приборы, предназначенные для бытовых нужд. Оптимальными показателями являются: максимальное давление в 4 бар, а рекомендуемый диапазон работы, составляющий от 1,4 до 2,8 атмосферы.

Стоит знать, что чем выше заявленная разница между минимальным и максимальным показателями, тем реже необходимо включение насоса, поскольку в гидроаккумуляторе будет находиться больший объем воды.

Для обеспечения качественной и продолжительной работы прибора и всей системы, при установке реле, на трубопровод необходимо смонтировать манометр, и периодически контролировать давление в системе.

Проверка и настройка показателей

Номинальные величины регулируются от 1 до 8 бар. В большинстве устройств, при выпуске установлено максимальное значение для отключения двигателя насоса на показателе от 2,8 до 4 бар. Допустимый минимум выставлен на 1,4-1,5 бар.

Важно помнить, что в большинстве случаев, покупка происходит спустя некоторое время после выпуска устройства. За это время натяжение пружин в реле и мембраны могут ослабнуть. Поэтому обязательно необходимо произвести проверку насосного оборудования на величину давления в гидроаккумуляторе, а также максимальные и минимальные заводские настройки.

Проверка значений

Для проверки выставленных значений используют любой манометр. Вполне возможно применение автомобильного. Его присоединяют к ниппелю бака или аккумулятора. Стрелка прибора покажет величину давления при пустом накопителе. Эти данные должны быть в рамках 1,2-1,5 атмосфер.

В случае превышения допустимого отклонения значений применяются меры по стабилизации давления пустого бака. Если на манометре зафиксированы недостаточные показатели, их увеличивают путем подкачки автомобильным насосом. При избыточном давлении, его спускают до необходимого.

После проверки необходимо сверить фактические показатели максимального и минимального давления с установленными заводскими настройками. Для этого необходимо:

• прикрепить манометр к коллектору;

• открыть кран и опустошить накопитель, доведя его до минимально допустимого значения в 1,4-1,5 атмосфер;

• закрыть кран, и включить насос.

В результате этих действий, давление в баке поднимется до установленного максимального показателя, а насос автоматически отключится. Данные, полученные на манометре необходимо сравнить с заявленными паспортными. В случае несовпадения показателей или индивидуальной необходимости, реле давления можно перенастроить.

Настройка допустимых показателей

При применении индивидуальных настроек необходимо учитывать, что увеличение минимальной заводской настройки в 1,5 бар не рекомендуется, поскольку влечет за собой серьезные нарушения в работе мембраны гидроаккумулятора.

В ходе установки разницы, важно ориентироваться на паспортные показатели прибора. Также, важно знать, что давление, превышающее 6 бар, способствует разрушению уплотнителей кранов. Поэтому верхний предел в 4-5 атмосфер увеличивать категорически не рекомендуется.

Для самостоятельной регулировки необходимо (Рис 2.):

• отсоединить защитный кожух, открыв корпус реле;

• настройка минимального давления производится в пустом накопителе. Для этого выключается насос, и открывается кран. Далее, гайка большой пружины откручивается против часовой стрелки до полного ослабления пружины. После этого, включив насос необходимо медленно закручивать гайку. Если насос начал качать воду, манипуляции с большой пружиной прекращают. Таким образом, минимум за мембраной выставлен на 1,2-1,3 атмосферы. Для установки большего минимума, перед манипуляциями необходимо нагнать давление в накопитель;

• для регулировки разницы необходимо выключить насос и спустить воду. Затем, для изменения номинала в сторону повышения давления, маленькую гайку необходимо немного закрутить, а для уменьшения – открутить. После этого, включив насос, проверяется новое верхнее давление.

Более подробно можно ознакомиться со способом регулировки реле давления, посмотрев видео.

Реле давления воды для насоса

Реле давления воды недорогое механическое устройство, которое полностью автоматизирует работу насоса. Обычно такие устройства применяются на насосных станциях и отвечают за автоматическое включение и отключения двигателя насоса. С помощью реле давления можно автоматизировать работу не только насосной станции, но и любого другого насоса, как садового, так и погружного. Сделать это достаточно просто.

Принцип действия реле давления прост. Как только давление в насосе падает до минимально допустимого, контакты замыкаются и насос включается. При работе насоса давление постепенно начинает повышаться. Как только давление достигает максимального, реле размыкает сеть и насос отключается. Реле давления не только обеспечивает автоматику включения насоса, но и предохраняет его от избыточного давления, которое может возникнуть при отключении потребителя.

Установка реле давления на насос

Потребность в автоматизации работы насосов возникает при эксплуатации колодезных или поверхностных насосов, применяемых для орошения участка. Установив реле давления на насос, можно не включать насос каждый раз, за вас это будет делать автоматика. В зависимости от используемого насоса способ подключения может быть различный, но узел с реле давления насоса собирается для любых насосов одинаково.

Если речь идет об автоматизации работы поверхностного насоса, то узел автоматики удобнее установить непосредственно на выходное отверстие насоса. Если речь идет о колодезном насосе, то узел автоматики устанавливается на подающей трубе в любом месте. Важно чтобы он был расположен до первого потребителя, т.е. отвод воды из подающей трубы должен быть после узла автоматики.

Рис.1. На поверхностный насос (садовый насос) реле давления удобно устанавливать непосредственно на выходное отверстие насоса. Сетевой провод насоса подключают к реле давления, а реле давления отдельным проводом подключают к сети. Для монтажа реле давления воды на насос используют трех или пятиходовый штуцер.

Для сборки узла вам потребуется пятиходовый штуцер, манометр, реле давления насоса.

Рис.2. Пятиходовый штуцер наиболее удобный и распространенный способ подключения реле давление. Резьбовым соединением 1 штуцер соединяют с выходным отверстием насоса. К отверстию 2 подсоединяют манометр. К отверстию 3 — реле давления воды. К отверстиям 4 и 5 может подсоединяться напорная магистраль и гидроаккумулятор. При отсутствии гидроаккумулятора лишнее отверстие необходимо заглушить пробкой.

Пятиходовый штуцер, показанный на картинке выше, предназначен для сборки узла автоматики в единое целое. Желательно применять именно его, так как на нем есть все резьбовые соединения, необходимые для подключения элементов схемы.

Отверстие 1 подключается к насосу, к отверстию 2 манометр, к отверстию 3 реле давления, к отверстию 4 и 5 могут быть подключены труба водопровода и гидроаккумулятор. При отсутствии гидроаккумулятора отверстие необходимо заглушить гайкой.

После сборки узла автоматики реле давления необходимо подключить к электроснабжению и насосу. Система автоматического включения и выключения насоса готова.

Рис.3. Для того чтобы реле давления обеспечивало включение и выключение насоса необходимо подключить сетевой провод насоса к реле давления, а само реле давления отдельным проводом к сети. Таким образом насос получается запитан через реле давления.

Регулировка реле давления

От производителя реле давления как правило идет с уже установленными настройками. Минимальное давление 1,5 — 2 атмосферы, максимальное 3 — 3,5 атмосферы. Для большинства нужд этого вполне достаточно, как для полива участка, так и для водоснабжения дома.

Однако в некоторых случаях бывает целесообразно изменить настройки реле давления с целью повысить давление в системе. Для этого необходимо увеличить нижний и верхний порог включения, т.е. увеличить давление включения и давление отключения насоса.

Рис.4. Реле давления воды без верхней крышки. Регулировка давления включения насоса осуществляется гайкой с большой пружиной. Для увеличения давления включения насоса гайку необходимо закрутить, для снижения ослабить. Гайка с маленькой пружиной — это разница между давлением отключения и давлением включения насоса. Для увеличения перепада давления (давление отключение увеличивается при неизменном давлении включении насоса) необходимо затянуть гайку, для снижения ослабить.

На фото выше представлено стандартное реле давления. Гайка с большой пружиной отвечает за минимальное давление, т.е. давление включение насоса. Гайка с маленькой пружиной отвечает за перепад (дифференциал) давления, т.е. разницу между максимальным и минимальным давлением в системе.

Для увеличения давления в системе необходимо закрутить гайку с большой пружиной. При этом увеличится давление включения и давление отключения, перепад давлений останется неизменным. Для снижения давления гайку с большой пружиной следует отвернуть. Чтобы увеличить перепад давлений следует закрутить гайку с маленькой пружиной. Чтобы уменьшить открутить.

Следует отметить, что в большинстве случаев достаточно настроить только минимальное давление, а перепад давления оставить неизменным.

Как сделать насосную станцию своими руками?

Насосная станция от насоса, обеспеченного автоматикой, отличается наличием гидроаккумулятора. Гидроаккумулятор необходим для поддержания постоянного давления в системе водопровода.

Гидроаккумулятор представляет собой бак разделенный пластичной (обычно резиновой) мембраной. С одной стороны мембраны находится вода с другой стороны воздух под давлением. При понижении давления в системе за счет сжатого воздуха мембрана компенсирует давление в водопроводе.

Рис.5. Для сборки насосной станции помимо реле давления и пятиходового штуцера потребуется гидроаккумулятор. Гидроаккумулятор необходим для поддержания стабильного давления в системе и устранения скачков давления. Чем больше объем гидроаккумулятора тем выше стабильность давления и реже включение насоса. Для подключения гидроаккумулятора можно использовать гибкий шланг, который одним концом подключается к гидроаккумулятору, другой к отверстию 4 или 5 в пятиходовом штуцере.

Для того чтоб получить полноценную насосную станцию, гидроаккумулятор необходимо подключить к пятиходовому штуцеру через отверстие 4 или 5. Сделать это можно с помощью шланга или трубы.

Для полноценной работы важно следить за уровнем давления воздуха в гидроаккумуляторе. Обычно оно составляет 1,5 атмосферы. В случаи падения давления, бак необходимо подкачать автомобильным насосом.

Реле давления воды Производители Поставщики

Реле давления воды — Tecmark Corporation

Среди стилей переключателей давления воды на выбор стандартные водопроводные системы обычно используют переключатели низкого давления, чтобы поддерживать давление в диапазоне от 30 до 50 фунтов на кв. Например, для систем струйной резки требуются реле высокого давления для поддержания более высокого базового давления в диапазоне от 40 000 до 100 000 фунтов на квадратный дюйм.

В системах с высоким давлением реле давления воды действуют как мера предосторожности для предотвращения перегрузок и взрывов, а также как практический способ регулирования подачи воды.Реле давления воды также можно использовать для контроля и регулирования промышленных котлов, контроля уровня воды и контроля сточных вод с целью предотвращения перелива.

Реле давления воды работают по тем же принципам, что и большинство других реле давления: небольшой чувствительный к давлению коллектор силы, такой как тензодатчик, поршень, диафрагма, трубка Бурдона или сильфон, воспринимает напряжение от воды под давлением и действует как датчик, генерирующий сигнал как функция приложенного давления.

Переключатель запрограммирован на реакцию в определенных точках срабатывания по спектру давления, чтобы управлять системой давления в соответствии с заданными параметрами. Реле давления могут быть изготовлены из различных материалов в зависимости от конкретного типа и применения, но могут включать ацеталь, латунь, силикон, склеенную металлическую фольгу, керамику, поликарбонат, гальваническую сталь, армированный стекловолокном полиэстер, поливинилхлорид или литой алюминий.

Поскольку они предназначены для работы в различных ситуациях, связанных с водой, они полезны для фильтров, систем очистки сточных вод, водоочистки, гидравлики, трубопроводов, отстойников, насосов, плавательных бассейнов и т. Д.Реле давления воды специально разработаны для сигнализации, отключения и управления многими различными процессами и типами оборудования и, таким образом, хорошо работают в любых случаях, когда требуется измерение и регулирование расхода воды.

Развитие технологии реле давления сделало реле давления воды неотъемлемой частью безопасных и надежных процессов, связанных с водой под давлением. При поиске реле давления воды следует учитывать следующие факторы: точность, диапазон давления, электрическая мощность, тип манометра, температурная компенсация, выходная температура и возможность регулировки в полевых условиях.

Реле давления скважинного насоса Поставщики Поставщики

Реле давления скважинного насоса — Tecmark Corporation

Хотя скважинные водяные насосы используются для подачи воды из скважинных резервуаров, расположенных за пределами зданий, через системы трубопроводов внутри зданий, а также для создания давления в этих системах трубопроводов, реле давления скважинного насоса используется для регулирования давления, создаваемого насосами. Дополнительные отрасли промышленности, которые используют реле давления скважинных насосов, включают в себя: сельское хозяйство, для добычи воды и доставки сельскохозяйственных культур; горнодобывающая промышленность, для удаления воды; и нефть и газ, для перекачки нефти из скважин в трубопроводы.

Стандартный диапазон рабочего давления на квадратный дюйм (PSI) для реле давления скважинных насосов составляет 20-40 фунтов на квадратный дюйм, достигая 100 фунтов на квадратный дюйм, с типичными перепадами примерно 10-40 фунтов на квадратный дюйм. Дифференциация относится к разнице между минимальной и максимальной уставкой давления.

Есть два основных типа скважинных насосов: погружные скважинные насосы и скважинные струйные насосы. Погружные насосы для скважин представляют собой длинные цилиндрические формы, которые помещаются внутри обсадной трубы скважины и работают за счет приложения давления ниже, чтобы протолкнуть воду вверх в трубопроводы.Скважинные струйные насосы обычно устанавливаются над скважиной и работают за счет всасывания воды из скважины, позволяя атмосферному давлению выполнять большую часть работы.

Скважинные струйные насосы часто подразделяются на струйные насосы для глубоких скважин и струйные насосы для мелких скважин. Основное различие между струйными насосами для глубоких скважин и струйными насосами для неглубоких скважин с точки зрения функций заключается в том, что струйные насосы для глубоких скважин требуют увеличенной подъемной силы из-за разницы в высоте. Реле давления скважинных насосов используются для обоих этих типов насосов и могут быть найдены в трубопроводах, расположенных рядом с резервуаром, чтобы обеспечить максимальную депрессию резервуара, если давление отключено (давление слишком низкое) или отключено (давление слишком высокое. ).

Реле давления скважинного насоса обычно активируются посредством контакта, что означает, что они должны быть физически размещены в регулируемой системе трубопроводов. Кроме того, они состоят из двух основных частей: преобразователя и переключателя. Преобразователь измеряет давление в системе, а также отправляет сигнал на переключатель, если он обнаруживает колебания давления. Переключатель преобразует сигнал в электрическую энергию, которая используется для включения или выключения скважинного насоса.

News — В ногу со временем: датчик давления, датчик или преобразователь? | Вода Северной Америки

Up To Speed ​​ — краткий технический блог, составленный ветераном отрасли Марком Ридером.В нем содержится интересный факт, ответы на наводящие на размышления вопросы или интересные моменты фактического посещения объекта одним из наших инженеров по выездному обслуживанию мирового класса.

«Когда к какому-либо продукту добавляются дополнительные опции, важно исключить риск путаницы. Одна довольно распространенная и понятная путаница, которую мы слышим, — это разница между датчиком давления и датчиком давления.

Прежде чем мы разъясним датчик по сравнению с датчиком , давайте сделаем шаг назад и сначала расскажем о реле давления .Мы называем это переключателем включения / выключения в традиционной водяной системе. Насос / двигатель имеет две скорости: включено или выключено. Давление танковые сохраняет давление и переключатель давления говорят двигатель, когда начинать и когда остановиться. Если мы установили реле давления на 30/50 фунтов на квадратный дюйм, оно закрывается при 30 фунтах на квадратный дюйм и запускает насос и двигатель. При давлении 50 фунтов на квадратный дюйм контакты реле давления принудительно размыкаются, и насос останавливается и ожидает следующего цикла.

В системе с регулируемой скоростью давление контролируется более точно, а скорость насоса регулируется для поддержания постоянного давления.Итак, если давление составляет 48 фунтов на квадратный дюйм, и мы запрограммировали систему на поддержание 50 фунтов на квадратный дюйм, скорость насоса увеличивается на небольшую величину. Если показание давления составляет 52 фунта на квадратный дюйм, скорость насоса снижается. Эта непрерывная регулировка скорости насоса — это то, что обеспечивает постоянное давление и соответствует потребностям.

Эта работа по постоянному регулированию скорости двигателя и насоса возлагается на частотно-регулируемый привод (VFD), который иногда просто называют контроллером. Конечно, чтобы контроллер выполнял свою работу, он должен точно знать давление в системе.Для этого у Franklin Electric есть два разных устройства.

Устранение путаницы: датчик против. Преобразователь

1. Датчик давления — Некоторые также называют его «переключателем Хоббса». Ключевым словом здесь является датчик, поскольку он отличает это устройство от обычного реле давления, упомянутого выше. Подобные датчики давления также используются во множестве других продуктов, в первую очередь в различных двигателях, чтобы определять наличие (или отсутствие) давления масла.

В сочетании с частотно-регулируемым приводом датчики давления аналогичны реле давления в том смысле, что они либо разомкнуты, либо замкнуты. Однако, в отличие от реле давления, датчики давления очень точны и подходят для миллионов циклов. Около заданной уставки, скажем, 50 фунтов на квадратный дюйм, они либо открыты, либо закрыты. То есть 49 фунтов на квадратный дюйм = закрыто; 51 фунт / кв. Дюйм = открыто. Контроллер постоянно регулирует скорость насоса вокруг этой уставки. Датчики давления очень просты и надежны. Единственный их недостаток: для более продвинутых установок их возможности ограничены.

2. Датчик давления — Это может быть любое устройство, которое измеряет и преобразует некоторые физические параметры в электрический сигнал. Следовательно, датчик давления преобразует давление в электрический сигнал. Ключевое различие между датчиком давления и датчиком давления, описанным выше, заключается в том, что сигнал не просто включен или выключен, он непрерывен. Таким образом, датчик 0–100 фунтов на квадратный дюйм может точно сказать VFD фактическое давление в системе.

В случае SubDrive Connect от Franklin Electric мы даем вам оба варианта.Изделие поставляется с датчиком давления в «стандартной комплектации», но устройство по-прежнему совместимо с датчиком давления (переключателем Хоббса). Обратите внимание: поскольку датчик и преобразователь работают по-разному, они подключаются к другому набору клемм внутри SubDrive Connect.

Правильное подключение

Вот изюминка: датчик давления должен быть подключен к клеммам с маркировкой XDCR (сокращенно от «преобразователь»). Датчик давления , датчик должен быть подключен к клеммам с маркировкой PS (датчик давления).Подключение любого из вышеперечисленных к неправильным клеммам предотвратит работу SubDrive Connect.

Еще одно примечание по установке: если вы используете датчик давления, переместите также DIP-переключатель в положение PS. Это сообщает SubDrive Connect, где искать измерения давления.

Итак, реле давления, датчик давления или датчик давления. Три устройства, в названиях которых есть давление. Три устройства, которые делают свою работу, но каждое по-своему.”

Теперь вы в курсе.

Dry Well Protection — Cycle Stop Valves, Inc

При использовании насоса в скважине с низким дебитом рекомендуется использовать какую-либо защиту от сухости скважины. Функция отключения по низкому давлению на реле давления будет работать большую часть времени. Однако, если колодец был почти истощен сразу после закрытия последнего крана или крана, колодец может быть откачан всухую при попытке пополнить резервуар высокого давления.В этом случае давление не упадет, так как вода не используется. Насос будет всасывать воздух, ослаблять заливку и плавиться, потому что выключатель низкого давления не обнаруживает низкое давление и отключает питание двигателя. Когда аварийный выключатель по низкому давлению отключает откачку при низком давлении, выключатель необходимо вручную сбросить до перезапуска насоса.

Другие устройства защиты от сухого колодца, такие как датчик цикла, ориентируются на низкую силу тока вместо низкого давления. Сила тока, потребляемая двигателем, всегда ниже, когда в насосе вместо воды находится воздух.Эти устройства отключают питание электродвигателя насоса, когда насос всасывает воздух, независимо от давления в напорном резервуаре. Эти устройства также имеют таймер перезапуска. Они автоматически перезапустят насос после того, как у скважины будет определенное время для восстановления.

Когда скважина имеет низкий дебит и в ней очень мало воды, может потребоваться накопительный бак и подкачивающий насос. Резервуар для хранения обычно имеет поплавковый выключатель, который выключает скважинный насос, когда резервуар для хранения полон.Колодезный насос снова включается, когда уровень воды в накопительном баке падает на несколько дюймов, а поплавковый выключатель опускается. Скважинный насос может быть снабжен устройством ограничения потока, например, клапаном Dole. Клапан Dole рассчитан на то, чтобы скважинный насос не производил больше потока, чем может дать скважина. Если дебит скважины составляет всего 1 или 3 галлона в минуту, то используется клапан Dole на 1 или 3 галлона в минуту, а резервуар для хранения заполняется на 1 или 3 галлона в минуту. Большинство скважинных насосов могут безопасно производить всего 1 галлон в минуту без перегрева. По-прежнему рекомендуется использовать устройство защиты от сухого бокса с низким током для обеспечения безопасности.

Если клапан Dole не используется, во многих случаях устройство защиты сухого колодца позволяет резервуару для хранения заполняться до тех пор, пока колодец не высохнет. Затем скважинный насос отключается при низкой силе тока, скважина перезаряжается на время, установленное на устройстве защиты сухого колодца, и скважинный насос снова запускается. Этот процесс повторяется до тех пор, пока резервуар для хранения не будет заполнен, и поплавковый выключатель не отключит питание скважинного насоса. Как правило, лучше ограничить производительность скважинного насоса меньше, чем производительность скважины.Неоднократная откачка скважины всухую и повторный запуск насоса могут сократить срок службы скважинного насоса. Неоднократная откачка колодца насухо также может вызвать проблемы с самим колодцем.

Некоторые реле защиты сухого бокса не работают с запорным клапаном цикла. CSV вызывает изменение силы тока в зависимости от количества используемой воды. При минимальной силе тока, создаваемой с помощью CSV, такие реле, как Pumptec, Pump Saver, Coyote и другие, ошибочно полагают, что колодец сухой, и отключают вашу насосную систему.Может помочь установка этих устройств при использовании половины максимального расхода. Другими словами, если у вас есть помпа на 10 галлонов в минуту, настройте устройство, когда вы используете 5 галлонов в минуту. Большинство этих устройств ищут падение тока на 25% и отключают насос. Если у вашего насоса хорошая тормозная мощность, эти устройства могут не работать с CSV. Хорошая тормозная мощность или падение ампер — это хорошо. Это означает более низкий ток и меньшее потребление электроэнергии. У некоторых насосов мощность торможения выше, чем у других. Если падение усилителя с вашей помпой превышает 25%, такие устройства, как Pumptec, Symcom Pump Saver или Coyote, не будут работать с клапаном остановки цикла.Эти устройства выключат вашу помпу, даже если нет проблемы с сухим колодцем.

Датчик цикла полностью регулируется и будет работать с CSV на любом насосе. Датчик цикла можно легко настроить, чтобы узнать разницу между CSV на насосе с хорошим тормозом в лошадиных силах и фактическим состоянием сухого колодца.

Как работают реле давления • Airtrol Components Inc.

Реле давления являются важными компонентами для управления включением и отключением насосов в жидкостных системах при достижении пороговых значений давления.Они также используются в системах управления технологическим процессом для поддержания постоянного пневматического или механического давления.

Понимание того, как работают реле давления, различных типов реле давления и их общих применений, полезно при выборе решения для данного приложения.

Что такое реле давления?

Реле давления — это простое электромеханическое устройство, которое приводится в действие давлением для включения или выключения электрической цепи. Точка давления, которая активирует переключатель, называется его уставкой, а пороговое значение давления, которое деактивирует переключатель, называется точкой отключения.Реле давления состоит из следующих основных компонентов:

• Диафрагма , которая действует как элемент определения давления. Обычно он сделан из податливого материала, чувствительного к давлению.
• Регулировочная пружина для изменения точек установки или вырезания. Некоторые переключатели имеют отдельные пружины для управления точками включения и выключения.
• Рычаг AUTO / OFF для включения переключателя или его ручного выключения. Этот рычаг полезен для отключения переключателя во время установки или обслуживания.В некоторых случаях это может быть ручка, а не рычаг, но принцип тот же.
• Электрические контакты , которые пропускают ток от внешнего источника питания, когда они касаются друг друга.
• Клеммы для подключения внешнего источника питания к контактам.

Реле давления бывают двух типов: нормально разомкнутые (NO) и нормально замкнутые (NC). Обозначение разомкнутого / замкнутого относится к электрическим контактам в переключателе. Контакты в нормально разомкнутом переключателе остаются открытыми, когда давление находится в допустимом диапазоне, и замыкаются, когда давление выходит за пределы допустимого диапазона.

Для переключателей NC порог давления, который изменяет состояние контактов, зависит от приложения. Это может быть уставка для одних приложений и точка отключения для других.

Как работает реле давления?

Реле давления — это пассивное устройство, так как наличие или отсутствие давления — это все, что необходимо для его работы. Давление на диафрагму сжимает калиброванную пружину. Когда натяжение пружины достигает или превышает заданное значение, она переводит контакты из разомкнутого в замкнутый в нормально разомкнутом переключателе или из замкнутого в разомкнутый в нормально замкнутом переключателе.

Для простоты конфигурирования в различных приложениях реле давления обычно содержат по крайней мере одну пару нормально разомкнутых и одну пару нормально замкнутых контактов.

Общие приложения для реле давления

Реле давления широко используются в системах управления промышленными процессами. Некоторые примеры включают:

• Пневматические системы . Реле давления включают или выключают компрессор при заданном значении.
• HVAC оборудование .Реле давления выполняют важную функцию безопасности в системах отопления, таких как печи. Они выключат печь при обнаружении отрицательного давления, создаваемого двигателем, создающим тягу. Реле давления также могут обнаруживать утечки, отслеживая давление газа.
• Технологическое оборудование . В оборудовании для контроля потока жидкости и газа используются реле давления для поддержания постоянной скорости потока.
• Насосные системы . Реле давления помогают поддерживать уровень воды в резервуаре путем включения или выключения насоса по мере необходимости.Когда давление воды падает ниже порогового значения, замыкаются замыкающие контакты, пропуская ток через насос. Когда давление воды достигает заданного значения, контакты размыкаются, чтобы отключить подачу тока к насосу, тем самым прекращая работу насоса.

Реле давления от компонентов Airtrol

Airtrol Components, Inc. — это семейная компания, которая уже более 40 лет поставляет реле давления и другие высококачественные миниатюрные устройства управления.Airtrol поставляет эти устройства для использования во многих отраслях промышленности, включая аэрокосмическую, стоматологическую, медицинскую, а также для управления технологическими процессами и автоматизации. У нас есть большой перечень стандартных устройств, но мы можем разработать детали для конкретных нужд наших клиентов.

Для получения дополнительной информации о наших реле давления или других изделиях, пожалуйста, свяжитесь с нами.

Pump and Well System — Oakville Pump Service

Что необходимо для ремонта или замены моего погружного скважинного насоса?

Первая часть процесса включает выявление проблемы.Возможно, давление или расход воды низкие, что указывает на износ насоса. Возможно, у вас очень высокий счет за электроэнергию, потому что труба, идущая к насосу для погружной скважины, сделана из металла, который заржавел, и теперь в нем есть дыра! Может, вы проснулись, а воды просто нет. Какой бы ни была причина, необходимо поставить правильный диагноз. Технический специалист проверит, что ваше насосное оборудование подключено к источнику питания, а реле давления или другое регулирующее оборудование работает должным образом. Они также проведут электрические проверки электродвигателя и провода погружного насоса.Как только они поймут причину неисправности, они могут либо отремонтировать наземное оборудование, либо включить воду. Во многих ситуациях проблема заключается в неисправном переключателе или неисправном блоке управления. Однако в некоторых ситуациях проблема гораздо глубже — буквально! В таких случаях насос для погружной скважины должен быть удален из глубины земли, чтобы устранить проблему.

Большинство погружных скважинных насосов в долине Напа установлено на глубине более 150 футов.Общий вес насоса, провода, трубы и воды в трубе часто превышает 150 фунтов. Для глубоких колодцев с большими насосами и трубопроводами вес может достигать многих тонн! Из-за веса оборудования, воды и минералов и потенциальной опасности мы, как правило, больше не тащим колодцы вручную. Имея это в виду, погружные насосы для скважин устанавливаются или снимаются с вашей скважины с помощью «насосной тележки» или крана. Для этого оборудования необходим доступ в пределах нескольких футов от колодца и подъездная дорога, свободная от деревьев, веток и ландшафта.Многие домовладельцы не понимают, что доступ к буровой площадке необходимо сохранить, чтобы гарантировать замену погружного скважинного насоса. В некоторых случаях можно использовать очень большие краны, но это может легко удвоить или утроить связанные с этим расходы. Чтобы обеспечить быстрое и рентабельное обслуживание скважинного насоса, держите доступ к объекту открытым, с чистыми ветками и щетками. Если необходимо передвигаться по лужайкам или грязным местам, большинство производителей насосов будут использовать коврики для протекторов или фанеру, чтобы свести к минимуму повреждение газона и обеспечить сцепление с дорогой, чтобы оборудование не застряло.

После определения местоположения и установки насосной тележки рядом с вашей скважиной технические специалисты должны убедиться, что насос выключен, а затем отсоединят водопроводные и электрические соединения от скважинного насоса. В этот момент ваш колодец не сможет обеспечить вас водой! Если это простой ремонт или замена, у вас, вероятно, не будет воды в течение нескольких часов. Если обсадная труба скважины загрязнена или есть свидетельства того, что обсадная труба изношена или повреждена, то для очистки / ремонта обсадной трубы потребуется дополнительное время, возможно, несколько дополнительных дней.При длительном ремонте Oakville Pump Service помогает нашим клиентам подключиться к соседу, или, если поблизости нет соседа, мы можем предоставить прицеп для воды с питьевой водой в нем.

Теперь вернемся к процессу снятия или «вытягивания» погружного скважинного насоса. Колодезный насос, труба и провод поднимаются из земли отрезками трубы длиной ~ 20 футов. После того, как каждая 20-дюймовая секция трубы будет снята и отсоединена, она будет размещена горизонтально на опорах рядом с колодцем, а провод будет наматываться / наматываться при извлечении из колодца.Процесс удаления может быть очень запутанным! Вода часто содержит железо, марганец и другие минералы, которыми покрыты трубы и проволока. Эти минералы покрывают трубу, а проволока часто смещается и падает в непосредственной близости от буровой площадки.

После того, как труба, провод, обратные клапаны и насос вынут из земли, колодец накрывают, а затем осматривают / тестируют каждый удаленный компонент. регистрируются глубина насоса, производитель / модель насоса, глубина скважины и глубина до воды, и делаются записи об оборудовании, которое было извлечено из скважины.На этом этапе мы обсуждаем с клиентом, чтобы помочь ему понять, что наши специалисты обнаружили во время демонтажа / осмотра. Мы помогаем нашим клиентам понять, что пошло не так, и как лучше всего двигаться вперед с учетом бюджета, качества, гарантии и долговечности. Если в технологии появятся какие-либо улучшения, мы объясним эти улучшения и дадим соответствующие рекомендации.

После того, как мы согласовали план с заказчиком и новые / отремонтированные компоненты готовы, пора переустановить оборудование.Небольшое количество хлора, соответствующего стандарту NSF, помещается в скважину, оборудование промывается / очищается, а затем процесс меняется на обратный, чтобы снова вставить насос, трубу и провод в скважину. Сначала закачивают, затем секцию за секцией. Узел опускается в скважину, при этом электрический провод тщательно прикрепляется к трубе. Электрооборудование скважинного насоса подключается, а затем запускается погружной скважинный насос, который проверяется на правильность работы.

Помните все те минералы и отложения на трубе, проволоке и насосе, которые мы упоминали в процессе удаления? Ну, они тоже в колодце и их потревожили! После того, как новое оборудование было переустановлено в колодец, вода из колодца часто бывает темно-красной, черной или коричневой.Насос включен, но эта вода не направляется в трубопроводную сеть или резервуары, эта грязная вода сливается в подходящее место до тех пор, пока вода не станет прозрачной и снова станет чистой! Хлор, который был залит в колодец, смешан с водой, поскольку погружной насос и оборудование были повторно вставлены. Этот хлор обеспечивает чистоту и готовность оборудования скважины и погружного насоса к работе. Хлор удаляется и нейтрализуется в процессе промывки. В процессе промывки скважины техники будут работать над очисткой участка и восстановлением его до первоначального состояния, насколько это возможно.Во время промывки скважины технические специалисты также будут работать над выполнением других проверок и ремонтов другого оборудования, такого как реле давления, напорный резервуар (резервуары) или блок управления. Когда вода станет чистой, они снова подключат колодец к вашей системе трубопроводов, убедятся, что вода течет надлежащим образом, и проект завершен!

Переключатели и реле для насосов | Релейные переключатели насосов

Релейные переключатели насосов

В приложениях для орошения и насосам требуется устройство, которое сигнализирует системе о начале движения воды в направлении насоса.Именно эту функцию выполняет переключатель реле насоса . Вы можете видеть, насколько важна эта часть насоса для работы автоматической системы. Сэкономьте на запасных частях в PlumberStock и воспользуйтесь нашими оптовыми ценами. Купите оптом и сэкономьте на доставке.

Что такое переключатель реле насоса

Релейный переключатель насоса часто используется в скважинах для перекачки воды из колодца в ваш дом или здание. Релейный переключатель насоса используется с погружными насосами большей мощности и сигнализирует насосу, когда на включается и выключается .

Релейные переключатели насосов можно рассматривать как буферы , между реле контроля давления насоса и мощным водяным насосом . Для более легких водяных насосов включение / выключение насоса напрямую контролируется переключателем контроля давления. Однако проблема возникает, когда водяной насос имеет слишком высокое сочетание напряжения / силы тока. Водяные насосы большой мощности могут легко потреблять ток более 15 А — достаточный ток, который приведет к быстрому сгоранию реле контроля давления.

• Как это работает? — Релейные переключатели водяного насоса работают от напряжения от 120 В до 240 В, в зависимости от насоса и производителя. С одной стороны, электрическая проводка обеспечивает релейный переключатель мощностью, необходимой для его работы. С другой стороны, проводка идет к погружному водяному насосу. Отдельная пара проводов проходит от релейного переключателя к переключателю управления давлением насоса. Когда переключатель управления давлением насоса обнаруживает необходимость изменения давления воды, он подает сигнал релейному переключателю на включение, эффективно включая водяной насос.
• Когда реле насоса не используются? — Релейный переключатель насоса творит чудеса при подключении больших водяных насосов высокого давления к переключателю контроля давления, активно работая над созданием плавного, автоматического потока воды . Однако имейте в виду, что переключатель реле насоса не следует использовать для каждого случая применения. Например, если водяной насос находится над землей, (непогружаемый), например, в установках, где струйный насос установлен рядом с резервуаром для воды под давлением.
