особенности монтажа, плюсы и минусы

Содержание статьи:

Водогрейная колонка на дровах – она же колонка-душ или титан – незаменимый помощник в нагревании воды в ситуации, когда не удается подключиться к централизованному водоснабжению и обеспечить себя горячей водой, к примеру на даче или в условиях проживания в деревне, где нет возможности использовать газ и электричество. Колонки являются достаточно распространенными бытовыми устройствами благодаря простоте в использовании, экономичности, а также функциям нагрева не только воды, но и всего помещения, что делает условия куда более комфортными.

Колонка для нагрева воды представляет собой резервуар с проходящими сквозь него дымоходом, топочной камерой и краном. В ходе установки конструкция присоединяется к системе водопровода, за счет чего постоянно наполняется водой. Это обеспечивает качественную работу устройства на всем протяжении эксплуатации. Механизм действия основывается на нагревании поступившей в резервуар холодной воды посредством топочной камеры, в результате чего при открывании горячего крана колонка выдает воду соответствующей температуры.

Основными материалами, из которых изготавливается топка устройства, являются сталь и чугун. Вкладки к детали производятся также из чугуна. Топочная камера в колонке может быть:

• Дающей свободное вращение лейки и отдельной от резервуара с водой;
• Присоединенной к резервуару, что позволяет добиться нагрева воды за более короткий срок.

В качества топлива для устройства используются дрова, уголь либо их отходы, что делает работу такой колонки автономной от газового и электрического снабжения, в разы повышая экономичность процесса нагрева.

Разновидности и отличия

Бойлер

Бойлер для душа является одной из наиболее распространенных в бытовых условиях дачной и деревенской жизни разновидностей. Этот вид колонки хорош тем, что обеспечивает нагрев большого объема воды за короткий временной промежуток. Бойлеры могут быть:

• С раздельной топочной камерой;
• Тип, где топка совмещена;
• Комбинированный подвид, в конструкции готового присутствует трубчатый электронагреватель, поддерживающий нужную температуру на постоянной основе.

Титан

Устройство, выполняющее основные задачи колонки для нагрева воды в условиях дачи или деревни – кипячение воды посредством встроенной чугунной топочной камеры и поддержание температуры в помещении на необходимом уровне. Такие устройства показывают высокие показатели эффективности и долговечности, а также являются неприхотливыми в уходе и эксплуатации. Топится такой вид колонки дровами, углем, их отходами и другими топливными элементами.

Колонка для подогрева воды в бассейне

Такой вид водогрейной колонки на дровах используется только в том случае, если обслуживает бассейн небольшого размера с малым объемом наполнения.

Прибор состоит из топочной камеры, спиралевидной трубки и решетки для подачи топлива.
Механизм действия устройства заключается в том, что колонка соединяется с бассейном с помощью насоса и шланга, за счет чего вода попадает из него попадает в бойлер, нагревается и подается обратно.

Правила выбора

Весь ассортимент представленных на рынке колонок варьируется в зависимости от производителя, технических характеристик, материалов и разновидности устройств. Сделать правильный выбор в этой ситуации будет проще, если обращать внимание на следующие особенности:

• В конструкции некоторых разновидностей присутствуют трубчатые электронагреватели, поддерживающие нужную температуру в помещении на постоянной основе;
• Устройства, топочные камеры которых выполнены из чугуна, являются более долговечными относительно аналогов из стали;
• Оптимальный и наиболее надежный вариант материала, из которого изготавливаются емкости для воды в колонках – нержавеющая сталь;
• Устройства со встроенной топочной камерой нагревают воду в среднем на 10-15 процентов быстрее;
• Объем вместимости резервуара для воды в колонке следует выбирать основываясь на количестве человек, которые в перспективе собираются пользоваться устройством и примерном среднем показателе используемого объема воды.

Наиболее распространенными на рынке являются модели производителей из России, Болгарии и Чехии. Однако встречаются случаи продажи поддельных устройств либо колонок с заводским браком. Отличить качественный нагревательный аппарат помогут:

• Тщательная проверка всех технических и прочих необходимых документов, идущих с колонкой – инструкции, технического паспорта, гарантийного талона с соответствующей маркировкой;
• Проверка качества упаковки колонки;
• Проверка выполнения самого изделия – качества материалов, из которых изготовлена колонка, сварочных швов, ручек, съемных панелей и прочего.

Особенности монтажа

Перед непосредственным началом работ необходимо определиться с целью будущего использования колонки и отталкиваясь от этого выбрать место установки. В этом случае планировка позволит отапливать сразу несколько помещений.
Первым этапом установки является выравнивание выбранной поверхности, которое, в свою очередь, состоит из нескольких стадий:

1. С помощью болгарки отметить контур основания для установки размером не менее 1 квадратного метра, а затем сделать углубление на 15-20 см;
2. Засыпать в готовое углубление щебень на высоту около 5 см и залить бетонной смесью;
3. Тщательно выровнять поверхность с помощью правила.

Для того, чтобы избежать перегрева близлежащих к колонке стен, на их поверхность следует прикрепить листы оцинкованного металла.

Затем устройство необходимо поставить в прочное вертикальное положение и закрепить болтами, а дымоход вывести через печной канал, рассчитав это так, чтобы избежать обратной тяги.
Следующим этапом монтажа водогрейной колонки является ее подключение:

1. Установить над устройством две емкости для холодной и горячей воды. Для того, чтобы сохранять температуру нагретой воды как можно дольше время, предназначенный для нее резервуар можно утеплить с помощью пенопласта;
2. С помощью насоса подать к емкостям воду из скважины либо водопровода – из утепленного резервуара она пройдет через водонагреватель и вернется;
3. Прикрепить на нагреватель шланг с лейкой и кран, а затем подвести воду;
4. Смонтировать из емкостей с водой отводы к кранам либо другим системам;
5. Прогермитизировать все резьбовые соединения паклей или другими специализированными материалами, защищающими от протечек кипятка.

Популярные модели водогрейных колонок

На рынке отопительных устройств представлены колонки как отечественных, так и иностранных производителей, самыми приобретаемыми из которых являются:

• Нева – дровяная колонка Российского производства, отличительной особенностью которой является каменка для закладки камней, что способствует образованию пара, а значит дополнительному отоплению помещения. Объем резервуара составляет до 86 литров, что делает модель отличным вариантом для установки в банях и душевых помещениях.
• Ермак КВЭ 2 – устройство из стали объемом на 90 литров, сконструированное из стальной топочной камеры, встроенной в водяной резервуар из черной стали, а также трубчатого электронагревателя, крана и лейки с гибким шлангом.
• Ермак КВЭ 10 – аналог КВЭ 2 из нержавеющей стали. Эта отличительная особенность материала значительно продлевает срок и повышает качество эксплуатации колонки.
• КВЛ-90 – водогрейная колонка, пользующаяся спросом среди потребителей. Конструкция состоит из раздельной топочной камеры, изготовленной из нержавеющей стали высокого качества, емкости для воды и крана. Печь, как и у многих аналогов, работает на любом топливе, за исключением каменного угля.
• Силистра КВО 1 – устройство от болгарского производителя с резервуаром для воды объемом 80 литров, изготовленное из стали. В комплект также входят стальной кран и отличительная особенность модели – небольшое количество жаростойкой глины для фиксации кирпича.

Колонка для воды. Как устроена водоразборная колонка?

В статье рассмотрен принцип действия водоразборных колонок, устанавливаемых, как правило, в малых населенных пунктах для хозяйственно-питьевых нужд водоснабжения. Водоразборная колонка устанавливается в колодцах и подключается непосредственно к сети хозяйственно-питьевого водопровода.

В соответствии с п.11.19 СП30.13330, радиус действия водозаборной колонки следует принимать не более 100 м. Вокруг водозаборной колонки следует предусматривать отмостку шириной 1 м с уклоном 0,1 от колонки.

Для нормального функционирования колонки, напор в водопроводной сети в точке ее подключения должен быть не менее 10 м.

Отличительной особенностью конструкции водоразбоной колонки является обеспечение незамерзаемости в зимний период (вода в колонке в закрытом состоянии находится ниже глубины промерзания грунта).

*нужно отметить, что колонка, как и сама водопроводная сеть, все равно может замерзнуть зимой. Это зависит от «суровости» зимы и режима водоразбора.

Качество воды в водоразборной колонке должно соответствовать требованиям к питьевой воде, так как забор воды производится от водопроводной сети населенного пункта. Однако нужно учитывать, что при нарушениях в конструкции колонки возможно проникновение внутрь грунтовых вод через неплотности фланцевых соединений, что может отразиться на качестве воды. Поэтому воду, полученную на водоразборной колонке, следует вскипятить перед питьем.

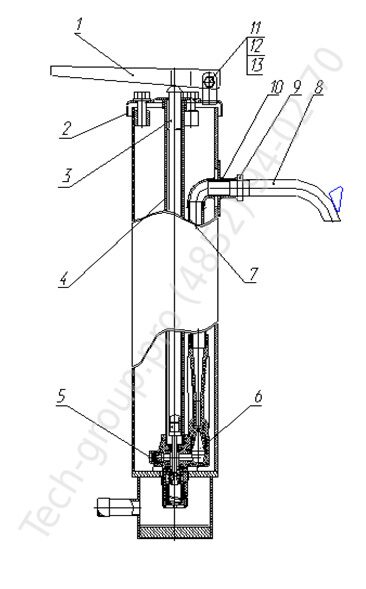

На рисунках ниже проиллюстрирован принцип работы колонки. Колонка состоит из следующих элементов:

1 – рукоятка; 2 – колпак; 3 – подающая труба; 4 – корпус; 5 – камера; 6 – эжектор; 7 – приемник; 8 – патрубок от водопроводной сети; 9 – сетка; 10 – пружина; 11 – клапан с уплотнением; 12 – отверстия

Принцип действия колонки: до нажатия на рукоятку (1)

При нажатии рукоятки (1) водоразборной колонки до упора подающая трубка опускается и передвигает вниз эжектор (6), что приводит к смещению клапана (11) и сжатию пружины (10). Вода из приемника (7) через образовавшийся кольцевой зазор между клапаном и корпусом по отверстиям (12) поступает в подающую трубу и далее к потребителю. Вертикальный ход клапана составляет 16-18 мм.

Принцип действия колонки: после нажатия на рукоятку (1)

После того, как водоразбор окончен, рукоятка (1) отпускается, и она поднимается вместе со всей цепочкой — подающей трубой (3), эжектором (6) и клапаном (11) за счет пружины (10). В результате поступление воды перекрывается. Подающая труба при этом опорожняется в камеру (5) подземной части колонки.

При следующем использовании колонки вода из камеры (5) увлекается эжектором (6) через отверстие, которое есть в эжекторе, в подающую трубу (3) и, тем самым, опорожняется. За счет этого обеспечивается незамерзаемость колонки в зимний период.

устройство уличных колонок для воды. Как работают водопроводные ручные незамерзающие колонки на улице?

Еще совсем недавно на улицах провинциальных городов и поселков городского типа можно было повсеместно увидеть водоразборные колонки, при помощи которых происходило снабжение жителей чистой водопроводной водой. Уличные колонки размещались там, где проходила сеть подземных водопроводных коммуникаций. Чтобы смонтировать водоразборное устройство, предварительно формировали подземный колодец, в котором и располагалась основная конструкционная часть колонки.

Характеристики

Водопроводная вода еще несколько десятков лет назад не подавалась в жилые дома, и чтобы решить вопрос водоснабжения, на улице стояла ручная колонка, встретить которую сейчас можно разве что в деревне.

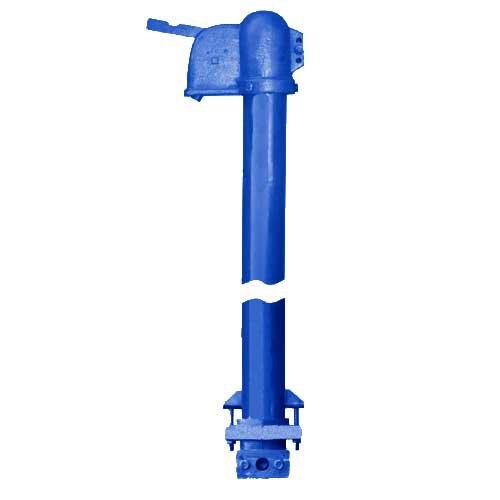

Уличная водоразборная колонка – это конструкция, которая предназначена для воды, ее подача происходит по трубам централизованной системы.

Состоит это приспособление из следующих конструкционных элементов.

• Эжектор – представляет собой вид насоса со струйной подачей воды. Он размещается внутри корпуса водоразборной конструкции и необходим для того, чтобы выкачивать из штанги остатки воды.

• Клапанная система – рабочий узел, выполненный из стали либо чугуна, в который устанавливается эжектор. Конструкция клапана делается разборной, и при необходимости он не только подлежит замене, но и пригоден для выполнения ремонта – замене уплотнителей.

• Труба для подъема воды – размещена внутри корпуса водоразборной конструкции и является направляющей для подачи водопроводной воды. Ее диаметр составляет 15 мм и более – от величины этого параметра зависит скорость прохождения воды.

• Металлическая колонна с рычагом – это сам корпус колонки, примерный диаметр которой равен как минимум 85-90 мм. Водоразборную конструкцию делают из стали или чугуна, чтобы они могли переносить перепады температуры и значительные механические нагрузки. Снаружи колонку окрашивают порошковыми красками для защиты металла от коррозии.

В некоторых регионах с холодным климатом для водопроводной колонки предусмотрен подогрев при помощи электрического кабеля, который осуществляет нагрев корпуса металлической колонны до температуры нулевой отметки.

Требования

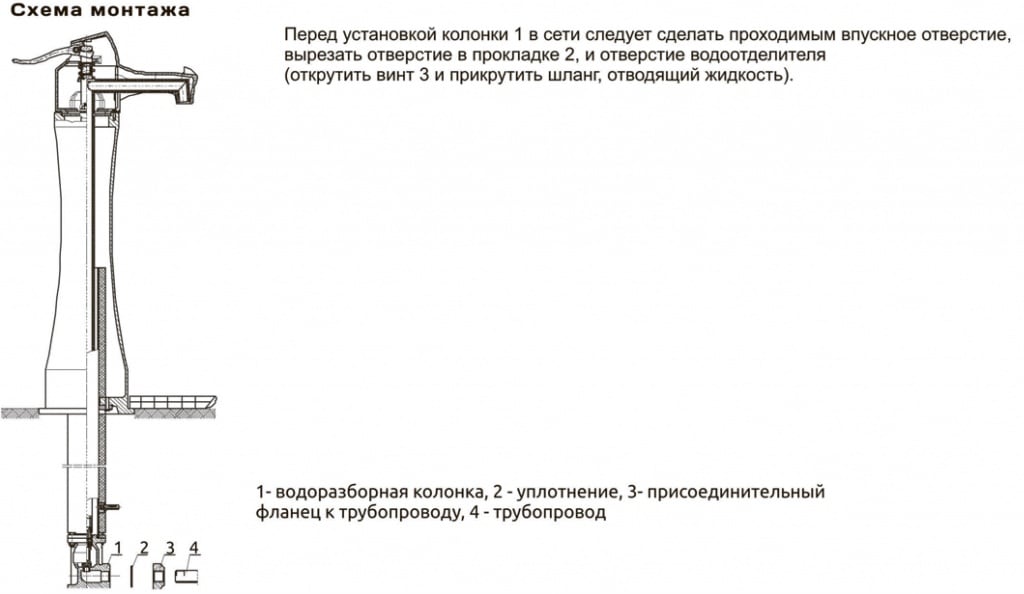

Для монтажа и эксплуатации водоразборной уличной конструкции предъявляются определенные требования:

• размещать колонку целесообразнее всего на придорожном пешеходном перекрестке или в границах тротуарной части;
• для обслуживания и ремонта колонки необходим свободный доступ, поэтому вокруг конструкции не должно быть никаких иных сооружений в радиусе не менее 100 метров;
• значительно способствовать тому, чтобы колонка не замерзала в зимнее время, будет размещение ее на пригорке или естественной возвышенности – это дает возможность остаточной воде самостоятельно сливаться в водоразборный колодец;
• расположить конструкцию относительно центральной сети водоснабжения можно, используя уличную ветку водопровода, на отводах от центральной магистрали либо на кольцевых линиях;
• если для монтажа конструкции выбирается тупиковая ветвь водопроводной сети, то целесообразность ее подключения будет оправдана только в случае, если водоразбор из колонки будет большим и регулярным, в противном случае конструкция может замерзнуть в зимний период.

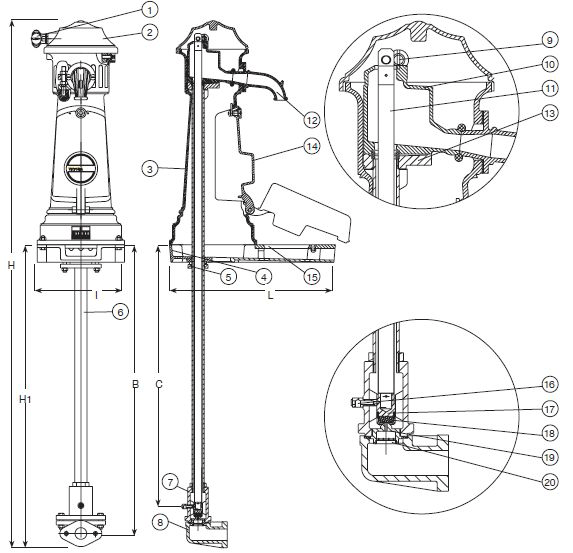

Для исключения замерзания водоразборной конструкции в их современных модификациях имеется эжектор и клапан, с их помощью остатки воды удаляются из участка излива и стекают по трубе вниз.

Во время следующего пользования колонкой эта порция ранее слитой воды первой попадает через эжекторный механизм к следующему потребителю.

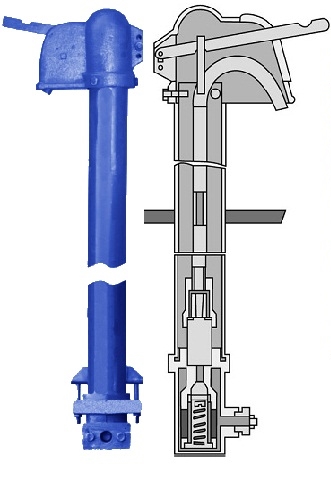

Устройство и принцип работы

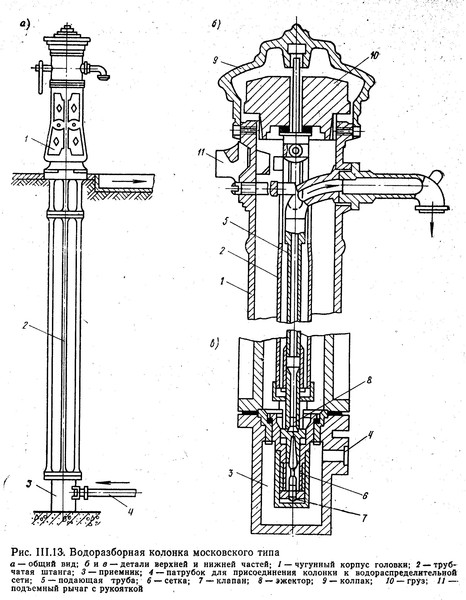

Устроена водоразборная колонка довольно просто и поэтому работает долгие годы безотказно. У разных производителей могут быть небольшие конструктивные отличия, но общий принцип функционирования у колонки следующий:

• при выполнении нагнетающего действия на рычаг происходит спускание вниз стояка из трубы;
• на конце у стояка имеется так называемая горловина, выполненная в виде цилиндра с выбранной фаской на самой широкой его части, при нажатии на рычаг горловина упирается в специальный держатель, который предотвращает падение трубы-стояка;
• внизу у трубы-стояка имеется клапан, он регулирует открытие или закрытие специального приемника воды – при нажатии на рычаг клапан открывает отверстие приемника и вода получает возможность перемещения;
• в конструкции предусмотрен специальный отстойник с пружиной, в который при нажатии на рычаг упирается труба-стояк – пружина при этом позволяет всей этой системе возвращаться в исходную позицию;
• когда происходит давление на рычаг колонки, пружина из сжатого состояния приходит в разжимающееся, тем самым она поднимает трубу-стояк, и клапан закрывает отверстие вверху отстойника – так вода поступает наверх и выходит через излив к потребителю.

Несмотря на простое устройство, случается, что у конструкции для разбора воды выходит из строя пружина. Случается это из-за коррозии металла, так как эта деталь постоянно контактирует с водой.

Некоторые производители делают такую пружину из стали, и тогда ее срок службы значительно продлевается. Если в воде присутствуют примеси, может засориться труба-стояк. В этом случае уличную колонку разбирают и прочищают этот рабочий узел.

Обзор видов

Современные эжекторные водоразборные конструкции выпускают в двух вариантах, которые имеют маркировку КВО или КВ. Оба варианта имеют эжектор, но отличаются они друг от друга не внутренним устройством, а креплением приемника воды к корпусу колонки.

• Модели колонок КВО – крепеж приемника воды выполняется с применением фланцев, которые имеют вид квадрата. Один фланец приваривается к корпусу колонки, а другой крепится к приемнику воды.

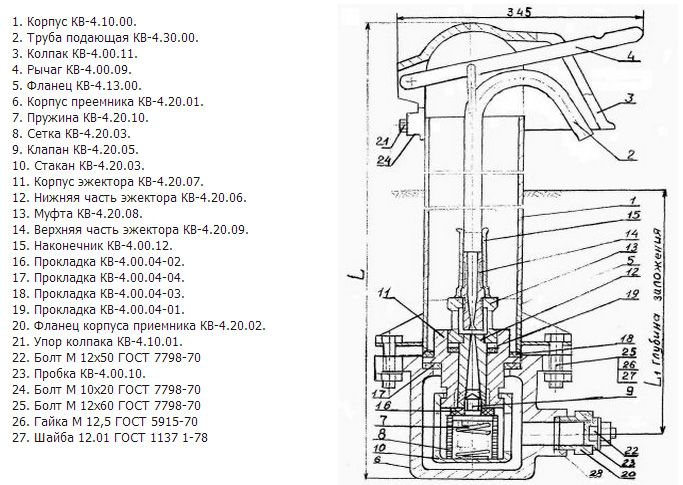

• Модели колонок КВ – крепеж приемника воды сделан при помощи двух болтов, которые проходят через «ушки». Эти «ушки» есть как у приемника, так и у корпуса колонки. Чтобы обеспечить герметичность механизма, между этими двумя деталями устанавливаются специальные прокладки.

Помимо уличных колонок эжекторного типа, существуют варианты со шкивом. В качестве примера рассмотрим два их варианта.

• Водозаборная колонка с поворотным устройством шкива – такой тип колонок устанавливают на широкое основание-платформу. Патрубки к конструкции используют винтового типа. Рабочее давление в таких устройствах не превышает 2 бар.

• Водоразборная колонка с коленчатым типом шкива – труба-стояк в этой конструкции расположена возле нагнетательного рычага. Не все модели комплектуются приемниками воды, но шкивы снабжены пружинными фиксаторами, которые в разных моделях имеют определенную мощность. Выпускаются колонки и с переходными эжекторами. Уровень рабочего давления в такой конструкции зависит от ширины опорного гнезда эжектора.

Несмотря на то, что большинство из нас привыкли к системе водопроводного снабжения, и в каждой квартире имеется подача воды, актуальность водоразборных конструкций до сих пор еще высока.

Применение уличных колонок можно увидеть и в условиях частных строений, где при добыче воды из скважины встречаются колонки с питьевой водой. Нередко конструкция бывает автоматизирована или выполнена с электроподогревом – таким образом, она становится незамерзающей в зимнее время.

Лучшие производители

В России производителями водоразборных колонок являются крупные заводы, которые специализируются на трубопроводной арматуре или металлообработке.

• Коркинский механический завод (г. Челябинск) – выпускает водоразборные колонки типа КВ-4, общая длина которых варьируется от 1,5 до 4,5 м, а надземная часть равна 1 м. Рабочее давление составляет от 0,15 до 0,5 бар.

• Ремонтный завод энергетического оборудования (Саратовская область) – выпускает эжекторные колонки КВ-4, общая длина конструкции составляет 1,75 до 4 м, надземная часть – 1 м. Рабочее давление варьируется от 0,1 до 0,6 бар.

• Волжский завод «Деталь» (г. Казань) – производит водоразборные колонки типа ВК-15, а также запасные части и комплектующие к этому изделию. Общая длина колонки составляет от 1,5 до 4,5 м, надземная часть равна 1 м. Размерность подземной части идет с шагом 0,5 м. Колонка имеет эжекторный принцип работы в водонапорных сетях с давлением не менее 1 атм.

Среди иностранных производителей можно выделить следующие наиболее известные бренды.

• Fabryka armatur Jafar (Польша) – выпускает уличные колонки, обладающие водоразделительными свойствами. Корпус изделия выполнен из чугуна и окрашен синей, красной, зеленой или черной порошковой краской. Колонка может работать в диапазоне ±50°. Материалы, применяемые для изготовления колонки, обладают антикоррозионными свойствами.

• Gardena GmbH (Германия) – является производителем садовых водоразборных колонок, вода в которые поступает через магистральный водозаборный шланг, подсоединенный к центральной водопроводной системе. Колонка имеет стопорный клапан, который регулируется автоматически. Это изделие устанавливается под землей и используется для полива садовых растений.

Водоразборные конструкции не только обеспечивают водоснабжение, но и являются декоративным элементом, служащим для украшения территории подворья.

Эксплуатация и обслуживание

Мероприятия по обслуживанию уличной водоразборной колонки рекомендуется выполнять с периодичностью 1 раз в месяц, и делают это с целью проверить эжектор на его герметичность. Производится эта процедура следующим образом:

• из дерева вырезают пробку-заглушку и плотно вкручивают ее в патрубок для слива воды, который расположен в верхнем конце трубы-стояка;
• далее нужно нажать на рычаг колонки – в это время вода заполнит весь корпус конструкции на полный объем;
• затем рычаг надо опустить и наблюдать за движением воды – если ее объем в течение 15-20 минут не увеличивается, это означает, что эжектор находится в исправном состоянии, он имеет плотное прилегание к отверстию приемника воды;
• следующим шагом нужно вынуть деревянную пробку из патрубка, вновь нажать на рычаг колонки и слить воду из ее корпуса – если эжектор работает исправно, то весь объем воды выльется из слива буквально за 5 минут.

В случае, когда испытания эжектора прошли неудовлетворительно, водоразборную колонку нужно ремонтировать. Прежде чем начать ремонтные работы, конструкцию отключают от водопроводной сети с помощью водозапорной задвижки. Затем корпус колонки разбирают, сняв внешний колпак с рычагом, потом демонтируют трубу-стояк и проводят ревизию либо замену эжектора. Параллельно осматривают и состояние отстойника, у которого с течением времени может быть забита сетка песком – в этом случае ее заменяют на новую.

Про незамерзающие водоразборные колонки смотрите далее.

декоративные и ручные, водоразборные и зимние, дачные, водопроводные и другие варианты. Как сделать своими руками уличную колонку?

Почти каждый горожанин в нашей стране имеет загородный дом или участок с дачным строением. Проживая на природе, вдали от городского шума, владельцы такой недвижимости стремятся иметь городские удобства. И наличие личного источника воды – один из главных элементов комфортной жизни за городом.

Дачи, построенные на новых участках, приходится оборудовать системами водоснабжения. Наиболее востребованной разновидностью таких систем являются колонки для воды.

Разновидности

Ответ на этот вопрос, какую колонку выбрать для дачи, зависит от множества факторов. Сейчас популярны декоративные колонки. Если вода на даче есть, но хочется украсить двор элементами декора в различных стилях, ставят колонку для украшения.

Множество колонок выполняют прямое предназначение и снабжают дачу водой:

• водопроводная колонка;
• водозаборная с электронасосом;
• незамерзающая водоразборная.

Как правило, перечисленные образцы являются уличными.

Проще всего установить колонку на даче, если поблизости проходит труба водопровода.

С разрешения местных властей делается врезка в водопровод и колонка устанавливается в колодце, следуя инструкциям и чертежам. Ручные водопроводные колонки устанавливаются на пересечениях улиц и близко к тротуару для доступности.

Водонапорная колонка берет воду из центрального водопровода и создает давление при использовании. Если давление в трубопроводе низкое, не соответствует нормам, для функционирования колонки дополнительно устанавливают электронасос. Водозаборные с электронасосом устанавливают во дворе дачи. А если пробурить скважину в подвале дома, такая колонка будет снабжать водой в любое время года.

Материалы

Для установки садовой колонки нужен источник, из которого она будет качать воду. Если водопровод отсутствует, нужно бурить скважину. Сначала оценивают твердость грунта и глубину залегания водоносного пласта. Исходя из этого, делается вывод о том, какую скважину бурить.

Если водоносный слой находится глубже 50 метров, предполагается глубинное бурение артезианской скважины. Самостоятельно такое бурение произвести невозможно. Глубинным бурением занимаются специалисты с соответствующим оборудованием:

• бур с бурильной штангой;
• бурильная вышка;
• рабочая лебедка;
• обсадная труба.

Для неглубоких скважин используют ручное бурение без бурильной вышки.

Абиссинская скважина – самый простой водозабор, который пробивается вручную. Для пробивания скважины нужны:

• толстостенные металлические трубы длиной 1,5-2м, с резьбой на концах, диаметром 25 мм;
• труба 1м с отверстиями, диаметром 8мм, расположенными в шахматном порядке;
• конус стальной диаметром 45мм;
• муфты соединения стальные;
• кувалда для забивания трубы;
• мелкая металлическая сетка;
• обратный клапан;

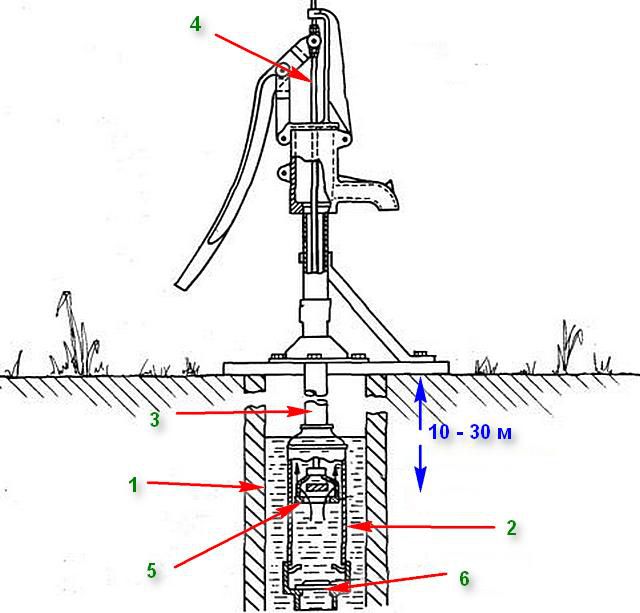

• ручной насос (водяная колонка), электронасос.

Глубина абиссинского колодца составляет не более 15 метров. Столько метров трубы, нарезанной на отрезки, используют при установке колонки-скважины. Диаметр трубы рассчитывается, исходя из того, какой насос будет использоваться при откачке воды. Если диаметр трубы 5-7 см, при забивании используются стальные пруты.

Как сделать своими руками?

Место бурения скважины для установки садовой колонки выбирается не ближе 30 метров от канализации, выгребной ямы. На расстоянии 15 м от любых строений. Желательно ориентироваться на влажность почвы.

К трубе с отверстиями приваривается стальной конус, наматывается и закрепляется металлическая сетка. Конструкция выглядит как копье.

Стальной конус входит в грунт как игла, а труба с отверстиями и сеткой фильтрует воду, когда достигнет ее.

По мере погружения трубы в грунт с помощью соединительной муфты присоединяется следующий отрезок с резьбой. Для того чтобы труба легко входила в почву, место скважины поливают водой. Чтобы определить, достигла ли труба водоносного горизонта, в трубу наливают воду. Если вода уходит вниз, труба достигла водоносного слоя. Если нет, бурение продолжают. Чтобы скважина была эффективнее, нужно заглублять трубу ниже обнаруженной воды.

Если труба при забивании достигла верхнего слоя, в который попадают сточные воды так называемой верховодки, нужно вбивать еще глубже. Когда из скважины начнет поступать вода, в трубе устанавливают обратный клапан и подсоединяют шланг насоса. Откачивать воду из скважины нужно до тех пор, пока она не станет прозрачной.

Для того чтобы определить качество воды, нужно отправить ее на анализ в СЭС. Прозрачность воды должна быть не меньше 30 см. Обязательно проверяется жесткость, щелочность, хлориды.

Когда появился источник воды, на даче устанавливается колонка. Монтаж примерно одинаков в колодце централизованного водоснабжения и в грунте скважины. Для колодца водопровода устанавливают две бетонные трубы, а для колонки в грунте – одну. Чем глубже трубы в земле, тем выше морозоустойчивость конструкции. Рекомендуемая глубина залегания трубы – 0,75-4 метра.

Чтобы вода в колонке не замерзала зимой, она должна быть постоянно в работе, на протоке. Поскольку в зимнее время дачи посещают редко, обычно с целью попариться в баньке, принимают дополнительные меры, чтобы зимой источник воды не замерз. Стояк заблаговременно сливают, стенки колодца утепляют, обкладывая изнутри теплоизоляционным материалом.

Не всегда утепление помогает при сильных морозах, поэтому при обустройстве колонки врезают дополнительное оборудование. Например, так называемый кран Маевского. Он сливает воду из стояка, тем самым предотвращая замерзание. Продавцы этого оборудования предоставляют чертежи со схемами подключения.

Незамерзающая колонка на даче будет снабжать водой в любое время.

Красивые примеры

Колонки из литейного чугуна, стали, алюминия в декоративном исполнении функциональны в подаче воды. Они просты в обустройстве, надежны в эксплуатации. Зимние колонки оставляют в морозы, предварительно слив воду из гофрированной трубки.

Промышленность производит множество необычных по форме дачных колонок. Они украшены резьбой, различными декоративными элементами. Можно встретить модели в форме старинного умывальника. Обычный кран декорируют в стиле римских терм с каменными купелями. Для любителей морской тематики дачный умывальник расположен под иллюминатором стилизованной каюты.

Садовая колонка для воды, если ее грамотно задекорировать, станет украшением дачного участка.

О том, как забить скважину своими руками, смотрите в следующем видео.

как устроен и как работает газовый водонагреватель

Если в вашем доме нет ГВС или же вам постоянно отключают горячую воду, то жить становится совсем неуютно. Но это не повод отказываться от теплого душа прохладным осенним вечером, согласны? Решить эту проблему можно с помощью установки газовой колонки, как делают многие пользователи. Но как работает такой миниатюрный водонагреватель и сможет ли он справиться со своей задачей?

Обо всем этом мы детально поговорим в нашей публикации — здесь рассмотрен принцип работы газовой колонки, схемы ее устройства. А также акцентировано внимание на основных неисправностях оборудования и способах справится с ними. Изложенный материал дополнен наглядными иллюстрациями, схемами и видеороликами.

Содержание статьи:

Общее строение бытовой колонки

Газовая колонка — это . Это означает, что вода проходит сквозь неё и нагревается по ходу. Но, прежде чем перейти к разбору того, как устроена бытовая газовая колонка для нагрева воды, напомним, что ее монтаж и замена связаны с централизованной системой подачи газа.

Поэтому нужно обязательно подать документы в газовую службу вашего региона вместе с соответствующим заявлением. О можете прочитать в других наших статьях, а сейчас перейдем к устройству.

Различные модели газовых колонок разнятся между собой, но общее строение бытовой газовой колонки выглядит примерно следующим образом:

• Газовая горелка.
• Запальник/система розжига.
• Вытяжка и соединение с дымоходом.
• Патрубок дымохода.
• Камера сгорания.
• Вентилятор (в некоторых моделях).
• Теплообменник.
• Патрубок для подачи газа.
• Водяной узел.
• Патрубки для подвода воды.
• Патрубок для вывода горячей воды.
• Передняя панель с контроллером.

Центральный элемент колонки — газовая горелка, в которой поддерживается горение газа, что способствует нагреву воды. Горелка установлена в корпусе, в нем собираются раскаленные продукты сгорания, назначение которых — греть воду.

Корпус сделан из металла и полностью покрывает переднюю часть и бока колонки. Важно, чтобы материал корпуса хорошо проводил тепло, ведь качество нагревания зависит от пропускания им тепла.

Конструктивные составляющие газовой колонки, находящиеся внутри корпуса. Здесь изображено газовое оборудование закрытого типа

Сверху аппарата находится вытяжка и дымоход, через которые продукты сгорания покидают колонку и помещение. Их устройство зависит от того, открытого или закрытого типа колонка, что будет показано ниже.

Трубы змеевиком извиваются внутри корпуса, вода проходит по ним под естественным напором и согревается раскаленными газами. Вся эта система труб называется теплообменником. Снизу находятся два патрубка: справа – для приема холодной воды из трубопровода, с левой стороны вытекает горячая вода.

Между водонапорной сетью и газовой колонкой зачастую устанавливается фильтр, который регулирует жесткость воды. Без фильтра колонку может покрывать накипь при высокой температуре воды. При входе в колонку вода проходит через водяной узел, который служит своеобразной «связью» между потоком воды и потоком газа. Об этой связи мы поговорим чуть дальше.

Горящая газовая горелка с электрическим зажиганием и датчиком пламени. Датчики играют важную роль в функционировании оборудования. Об их функциях поговорим далее

С помощью ещё одной трубки, которая также находится снизу, колонка подключается к газовой магистрали.

Там же находится передняя панель с блоком управления. Она оснащена регуляторами для контроля траты газа и воды. В зависимости от модели, это могут быть как простые ручки, которые нужно крутить, так и жидкокристаллические дисплеи, где можно увидеть множество характеристик колонки, или даже характер её неисправности в случае, если колонка не работает.

Как действует газовая колонка?

Ознакомимся с принципом действия газовой колонки в форме простого алгоритма:

• когда вода течет через водяной узел, напрягается мембрана и двигает вверх шток, соединенный с газовым клапаном;
• далее клапан открывает подачу газа на основную горелку;
• газ поджигается от электрода или запальника, сгорает и подогревает воду, которая течет по трубам теплообменника;
• нагретый водный поток подается к крану через левый патрубок;
• через дымоход или вытяжку выводятся продукты горения газа — здесь есть принципиальная разница между колонками открытого и закрытого типов, о чем подробно будет указано ниже.

При этом, мощность пламени и мощность потока воды через колонку можно регулировать с помощью регуляторов на передней панели.

А теперь рассмотрим подробнее, как происходит зажигание горелки и как с этим связан уже упомянутый водяной узел.

Конструктивные элементы  и принцип работы водяного узла. В просторечии его называют «лягушкой». На рисунке желтыми стрелочками показано направление движения газа, синими стрелочками – направление движения воды

Способ зажигания газа

Вообще, газовые колонки основываются на трёх способах зажигания газа. Как видно на схеме, во всех трёх случаях сигналом к зажиганию основной горелки служит реакция водяного узла (лягушки).

Вот три способа зажигания:

• с помощью пьезоэлемента;
• от батареек;
• от вращения гидротурбины.

Зажигание с помощью пьезоэлемента – это ручное зажигание, и предполагает наличие кнопки на передней панели. Нажатие кнопки вызывает замыкание пьезоэлемента, который зажигает запальник. Он, в свою очередь, поджигает основную горелку после сигнала штока, который двигается водной мембраной при активном напоре воды.

Запальник продолжает гореть небольшим пламенем пока не будет выключен вручную. Это приводит к увеличенному расходу газа и повышенному образованию накипи в трубах. Одним из газовых проточных водонагревателей с ручным поджигом является Bosch Therm 4000 O W 10-2 P.

Схема газовой колонки с пьезорозжигом. На рисунке обозначены «внутренности» колонки – основные конструкционные узлы, находящиеся внутри корпуса, и кнопки/ручки, расположенные снаружи

Газовые колонки некоторых моделей работают на батарейках. При этом поджиг происходит от электрической искры после сигнала штока. Таким образом, вместо запальника здесь присутствуют электроды, которые напрямую зажигают основную газовую горелку.

Но в среднем раз в 10 месяцев, а при постоянном использовании — раз в 2 месяца, чтобы не было непредвиденных обстоятельств. Одной из таких колонок на батарейках является Zanussi GWH 10 Fonte Glass La Spezia.

Иногда розжиг происходит от вращения гидротурбины (при потоке воды). Зажигание происходит также от электрической искры, но батарейки менять не нужно, ведь турбина сама генерирует электричество в процессе протекания воды.

Но для срабатывания гидротурбины необходимо высокое давление в трубах, минимум в 0,3 бар. Далеко не в каждом доме есть такое . В России и других странах СНГ не советуют покупать такие колонки из-за нестабильного напора воды. Как пример такой модели — газовая колонка Bosch Therm 6000 O WRD 15-2 G, которая заметно дороже двух вышеуказанных моделей.

Устройство водяного узла колонки

Устройство водяного узла представляет особый интерес. Его структуру можно увидеть на схеме внизу, подписи к деталям — под схемой. Остальные обозначенные элементы служат для креплений.

Конструктивные элементы ремкомплекта водяного узла газовой колонки марки “Нева”: 1) мембрана силиконовая Д 54 мм; 2) сальник штуцера подвода холодной воды 19х14х2,5 мм; 3) сальник сливного клапана 10х6х2 мм; 4) сальник регулятора расхода воды 14,5х9,5х2,5 мм – 2 шт; 5) сальник уплотнения штока резьба М 12 х 1 5,34х1,78х1,78 мм – 2 шт; 6) сальник уплотнения втулки штока М 12 х 1 14х11х1,5 мм; 7) сальник винта регулятора подмембранного давления 6,4х2,6х1,9 мм; 8) сальник винта регулятора протока воды 7хх3,2х1,9 мм; 9.) сальник соединения водяного и газового узлов 27,5х23,5х2 мм; 10) сальник соединения водгазового узла с горелкой 18х13х2,5 мм; 11) сальник датчика температуры воды 10х6х2 мм

Основные рабочие детали это шток и диафрагма, под действием которой он движется когда в нижней части начинается проток воды. Шток открывает клапан и пропускает газ в горелку, который затем поджигается.

Ещё один рабочий элемент — шарик из ПВХ, служащий предохранителем. Он перекрывает ток газа при резких перепадах давления в водопроводных трубах — , о которых мы также ещё поговорим.

Тип камеры сгорания

По устройству камер сгорания бывают газовые колонки двух типов: с открытой и с закрытой.

Колонки с открытой камерой сгорания имеют открытый доступ воздуха к горелке, а продукты сгорания уходят в вытяжку.

Такие модели более простые, чем турбированные, о которых речь пойдёт ниже, их работа практически бесшумная и в большинстве случаев они не требуют электричества. Однако из-за открытой связи между камерой сгорания и помещением возможно загрязнение воздуха в помещении при плохой работе вытяжки.

Колонки с закрытой камерой сгорания являются турбированными. Камера сгорания в них герметичная, помимо каналов для нагнетания и выхода воздуха. Нагнетается он туда вентилятором через коаксиальные трубы и выходит на улицу через дымоход, вместе с продуктами сгорания.

Такие колонки обычно полностью автоматизированы, в них отсутствуют элементы ручного управления, а датчики тяги и температуры в них более чувствительные. Эти колонки “современные” и более безопасные.

На иллюстрациях выше была изображена газовая колонка именно с закрытой камерой сгорания. Для сравнения, на следующей иллюстрации можно увидеть устройство колонок двух типов рядом. Вы найдёте у них много схожих элементов, но принцип удаления продуктов горения заметно отличается.

Сравнение камер сгорания в колонках. Слева изображена камера сгорания колонки открытого типа. Справа – газовая колонка с камерой сгорания закрытого типа, где воздух нагнетается внутрь камеры с помощью вентилятора

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

Датчики безопасности и их значение

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Обычно газовые колонки выдерживают напряжение до 10-12 бар, что в 20-50 раз выше, чем обычное давление в трубах. Такие резкие скачки возможны при так называемых гидравлических ударах.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.

Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчика	Место расположения и назначение датчика
Датчик тяги дымохода	Расположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапан	Находится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизации	Находится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламени	Находится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сброса	Находится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потока	Отключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температуры	Расположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давления	Не даст колонке включиться при пониженном давлении воды в трубах.

Основные неполадки и способы их исправить

Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.

Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.

Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.

На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами

Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.

Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по .

Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.

Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.

Отдельно стоит напомнить о . Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.

Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной

Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.

Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.

Выводы и полезное видео по теме

Для закрепления понимания структуры газовой колонки можете посмотреть видеообзор, где подробно объясняется расположение всех элементов колонки на живом примере:

В этом материале мы изучили устройство бытовой газовой колонки, принцип её действия. Затем рассмотрели работу основных элементов. А зная основные узлы и элементы газового оборудования, датчики его системы безопасности, можно своими силами диагностировать поломку. А если причина неисправности будет заключаться в загрязнении отдельных элементов конструкции, то и выполнить газовой колонки.

Хотите дополнить изложенный выше материал полезными рекомендациями или задать вопросы, которые мы не затронули здесь? Спрашивайте совет у наших экспертов и других посетителей сайте – форма обратной связи расположена ниже.

Работа и техническое обслуживание водоразборной колонки

Принцип работы колонки

При нажиме вниз до упора рычаг (4) давит через трубу и наконечник стояка (2) на эжектор с клапаном (9), пружина (13) сжимается и нижняя часть эжектора (7) с отверстиями опускается ниже гнезда. Вода, постоянно находящаяся в приемнике, фильтруется через сетку (11), поступает в эжектор и далее по стояку (2) к потребителю. После окончания водоразбора рычаг под действием пружины поднимается в первоначальное положение, клапан с резиновой прокладкой (10) прижимается к внутреннему торцу эжектора и закрывает доступ воды в эжектор. Вода, оставшаяся в стояке, через окно средней части эжектора (6) сливается в трубу (1), где находится до следующего водоразбора. Нормально работающий эжектор обеспечивает полный отсос воды при последующем водоразборе и гарантирует бесперебойную работу колонки.

Рис.1

Подготовка колонки к работе.

Перед установкой колонки в водопроводную сеть необходимо подтянуть болтовые соединения.
При соединении с водопроводной сетью не допускается попадание земли в приемник.
Перед пуском в эксплуатацию колонка должна быть тщательно промыта раствором хлорной извести. Известь засыпается сверху, при этом колпак колонки следует снять.

Техническое обслуживание водоразборных колонок.

Техническое обслуживание состоит в ежемесячной проверке на эжекцию и пропуск воды в корпус.
Проверка колонки производится следующим образом:

а) перекрыть отводящую часть стояка деревянной пробкой;
б) нажать на рычаг, при этом вода через окна нижней части эжектора заполняет трубу-корпус до верхнего уровня;
в) отпустить рычаг; если в течение 15 минут вода в корпусе не прибывает, плотность считается в норме;
г) убедившись в плотности клапана, вынуть пробку, опустить рычаг, слить воду до полного опорожнения трубы-корпуса.

При нормально работающем эжекторе и достаточном напоре воды у колонки 1,75 м вода отсасывается из корпуса в течение 5-7 минут.

Возможные неисправности водоразборной колонки и способы их устранения

Наименование неисправности, внешнее проявление и дополнительные признаки	Вероятная причина	Способы устранения
При нажатии на рычаг слабая подача воды или ее полное отсутствие.	Засорение сетки.	Разобрать приемник и очистить сетку.
	Закрыт вентиль присоединения к магистрали.	Открыть вентиль.
Течь воды из стояка без нажатия на рычаг.	Поломка пружины.	Заменить пружину.
Заполнение корпуса колонки водой при нормально работающем эжекторе.	Низкое давление воды в сети.	Поднять давление.
	Засорился стояк	Прочистить стояк.


При подготовке колонки к ремонту необходимо:
а) перекрыть доступ воды из водопровода;
б) снять колпак 3, рычаг 4;
в) вывернуть и вынуть стояк 2;
г) снять приемник с эжекторным устройством (5,6,7,8,9,10,13), разобрать, произвести необходимый ремонт и очистить фильтрующую сетку 11.

После ремонта собрать колонку и подвергнуть гидравлическому испытанию давлением 1,0±1,2 МПа. При сборке под резьбу использовать паклю, пропитанную железным суриком ГОСТ 8135-74.

Экспериментальное исследование различных геометрий стационарных колебательных устройств водяного столба

Автор

В списке:

• Вызикас, Томас
• Deshoulières, Samy
• Бартон, Мэтью
• Жиру, Оливье
• Наголенники, Дебора
• Симмондс, Дэйв

Abstract

Колеблющиеся водяные столбы (OWC) являются одними из наиболее изученных преобразователей энергии волн (WEC). Предыдущая работа показала, что геометрические характеристики OWC могут играть значительную роль в эффективности устройства.В этом исследовании мы исследуем поведение различных конструкций OWC, вносящих геометрические модификации в классические конструкции OWC и U-OWC, первоначально предложенные Боккотти [1]. Рассмотренные здесь многокамерные ВНК закреплены на морском дне и имеют щелевое отверстие со стороны моря. Физическое моделирование проводилось в лотке лаборатории COAST Университета Плимута. Устройства были испытаны в условиях однонаправленных регулярных и нерегулярных волн, с механизмом отбора мощности (ВОМ) и без него, в основном также испытывая поглощающие дамбы.Цель исследования — представить предварительное сравнение, относящееся к геометрии ВНК в некоторых типичных волновых условиях, и предложить возможные улучшения формы для общей оптимизации устройств, которая учитывает как гидродинамическую эффективность ВНК, так и другие аспекты конструкции. например, накат волны. В настоящем исследовании также делается попытка выделить потенциальные выгоды от включения OWC в прибрежную оборону в качестве поглощающих морских дамб.

Рекомендуемое цитирование

Визикас, Томас и Дешульер, Сами и Бартон, Мэтью и Жиру, Оливье и Гривз, Дебора и Симмондс, Дэйв, 2017.« Экспериментальное исследование различных геометрических форм неподвижных колебательных устройств водяного столба », Возобновляемая энергия, Elsevier, vol. 104 (C), страницы 248-258.

Ручка: RePEc: eee: renene: v: 104: y: 2017: i: c: p: 248-258
DOI: 10.1016 / j.renene.2016.11.061

Скачать полный текст от издателя

Поскольку доступ к этому документу ограничен, вы можете поискать его другую версию.

Перевод колеблющегося водного столба français | Английский словарь

Перевод Контекст Исправление Синонимы Конъюгезон

Плюс

Dictionnaire Collaboratif Документы Граммэр Expressio Reverso залить Windows

Связи

Надпись Связи Подключитесь к Facebook Подключиться к Google Соединитель от Apple Reverso Premium

FR

английский Français Deutsch Español Italiano Português À Propos de Reverso Reverso pour les антрепризы Новостная рассылка Contactez-nous

английский

английский Français Deutsch Español Italiano Português

Наблюдатель данных сонара водяного столба NOAA

Перейти к содержанию ArcGIS for Developers Меню

• Начать
• Документация Документация

  Веб-API

  • ArcGIS API для Javascript
  • ArcGIS Experience Builder
  • ArcGIS Web AppBuilder

  Сценарии и автоматизация

  • ArcGIS REST API
  • ArcGIS API для Python

  Собственные SDK

  • ArcGIS Runtime SDK для Android
  • ArcGIS Runtime SDK для iOS
  • ArcGIS Runtime SDK для.NET
  • ArcGIS Runtime SDK для Qt
  • ArcGIS Runtime SDK для Java

  Основные понятия ArcGIS

  • Что такое ArcGIS?
  • Приложения, API и SDK
  • Безопасность и аутентификация
  • Лицензирование и развертывание
  • слоев

  Технологии платформы

  • Спецификация веб-карты
  • Спецификация веб-сцены
  • ArcGIS Аркада
  • Вся документация
• Характеристики Характеристики
  • 2d и 3d визуализация
  • Схема проезда
  • Поиск и геокодирование
  • Готовые карты и данные
  • Демографические данные
  • Пространственный анализ
  • Размещенные данные
  • Автономные рабочие процессы
• Ценообразование
• Ресурсы

Войти в систему Щиток приборов

• Новое приложение
• Новый слой
• Импортировать данные
• Новый стиль базовой карты
• Новая веб-карта
• Новая веб-сцена
• Новая сюжетная карта

Прочтите текст еще раз и поместите продукты в нужную колонку в соответствии с их основными питательными веществами.Можете ли вы добавить еще свои? —

Кальций Углеводы жиры и сахара

молоко, ______ _ картофель, __ _ лепешки, ___ _

Белки Витамины и минералы

говяжье яблоко

Прочтите текст еще раз и закончите эти предложения.

1 Мы должны съедать не менее пяти порций фруктов и овощей в день.

2 Фрукты и овощи полезны для нас, потому что в них мало жира и ________________.

3 Углеводы, такие как картофель, хлеб, рис и макаронные изделия, дают нам _____________.__ _

4 Высокий уровень кальция в молоке, сыре и йогурте жизненно важен для крепкого _____________

5 ______________ жиры животных могут привести к полноте и повышению уровня холестерина в крови.

6 ______________ полны железа, которое нам нужно для здоровья

крови.

7 ______________ дешевы, с низким содержанием жира и высоким содержанием белка.

8 ______________ жиры из овощей полезнее для здоровья.

9 Жирно-сладкая пища может вызвать кариес и ______________.

Работа в паре. Запишите, что вы обычно едите каждый день, затем спросите своего партнера о том, что он обычно ест, и сделайте заметки. Используйте информацию в тексте, чтобы помочь вам.

A: Что вы обычно едите на завтрак?

B: У меня всегда есть каша с нежирным молоком, тостами, маслом и мармеладом.

Снова сообщите классу. Как вы думаете, у вашего партнера здоровое сбалансированное питание? Как вы думаете, чего ему следует есть больше или меньше?

Я думаю, что у моего партнера сбалансированная диета , потому что он / она ест …

Он / Она должен съесть больше .. ./Iess …

Сопоставьте методы приготовления с их изображениями и определениями.

а.выпечка

г. барбекю

г. кипящий

г. жарка

e. гриль

ф. микроволновая печь

г. браконьерство

ч. обжарка

я. соте

Дж. приготовление на пару

1 [d] для приготовления пищи в горячем масле или жире

2 __ для приготовления пищи в жидкости, такой как вода, до образования пузырьков

3 __ для приготовления пищи на устройстве на плите, которое излучает тепло над пищей

4 __ для быстрого приготовления пищи с помощью устройства, пропускающего через нее электричество вместо использования тепла

5 __ для приготовления пищи из влажного горячего вещества, образующегося при нагревании воды

6 __ готовить в духовке сухим жаром без прямого контакта с пламенем

7 __ для приготовления мяса или овощей в духовке на прямом огне

8 __ готовить мясо, рыбу или другую пищу на открытом воздухе на металлическом гриле над открытым огнем или на специальном приборе

9 __ для приготовления чего-либо в воде, молоке или другой жидкости, которая слегка кипит

10 __ быстро приготовить что-нибудь в небольшом количестве масла

8 Дополните этот типичный английский рецепт пропущенными словами.

добавить

выпечка

кип.

руб.

разрез

сток

тертая

тепло

брак

налить

сезон

нарезки

размешать

Время на подготовку: 45 минут

Время приготовления: 30 минут

Состав

400 г белая рыба без кожи

400 г копченой рыбы без кожи

600 мл жирного молока

1 маленькая луковица, (1 ) разрезать на четыре части

травы

4 яйца

(2) _________ петрушка

100 г сливочного масла

50 г простой муки

1 кг очищенного картофеля и

равномерно (3) ______________

50 г (4) _____________ сыр

Метод

(5) __________ рыбу в 500 мл молока вместе с луком и зеленью в течение 8 минут.Когда все будет готово, удалите рыбу, (6) ___________ молоко, дайте ему остыть и нарежьте рыбу на большие куски в форме для запекания.
