схема установки, сколько можно подключить автоматов

УЗО — многофункциональное защитное устройство, которое требуется в каждом доме для обеспечения безопасности работы всей электросистемы. О том, какое имеет назначение устройство, область применения, схему подключения и основные ошибки подключения, рассказано далее.

Назначение и область применения УЗО

УЗО — коммутационное устройство, основное предназначение которого защищать сеть от сверхтока, образуемого благодаря короткому замыканию и перегрузке.

Защита электроцепи как основное предназначение

Этот аппарат включается и отключается от электроцепи. Оснащен магнитным видом расцепителя или электромагнитным. Состоит любой агрегат из нижней и верхней винтовой проводной клеммы, подвижного контакта, дугогасительной камеры, гибкого проводника, расцепительной катушки и сердечника, теплового расцепителя или биметаллической пластины, расцепительного механизма, рукоятки управления и фиксатора.

Обратите внимание! Призван отключать электрическую линию, как только появится короткое замыкание в сети.

Используется в производственной и домашней сети. Позволяет восстановить систему при аварии, которая грозит пользователю электрической травмой. Защищает объект от пожара в результате контакта токоведущих частей и заземленных металлических предметов.

Домашняя сеть как основная область применения

Типы УЗО

В схемах имеются различные токи, поэтому УЗО тоже разные. Есть УЗО типа АС. Это аппараты, предназначенные для жилых зданий. Рассчитаны на то, чтобы оберегать систему от утечек переменного синусоидального тока.

Тип АС

Устройства типа А созданы для распознания утечек с переменным синусоидальным и пульсирующим постоянным током. Применяются для большого количества бытового оборудования: стиральных машин, индукционных плит и варочных поверхностей, компьютеров, телевизоров, двд-проигрывателей, новых моделей электрического инструмента, светильников с регулировкой яркости.

Тип А

Устройства типа В способны реагировать на токовые синусоидальные, выпрямленные, пульсирующие и постоянные утечки. Подобные аппараты используются в промышленном производстве. Их редко устанавливают в квартире либо частном доме из-за нецелесообразности.

Тип В

По выдержке по времени бывают устройства типа S и G. Первые срабатывают в периоде от 0,15 до 0,5 секунд. Вторые срабатывают через 0,08 секунд. По принципу срабатывания бывают УЗО электромеханическими и электронными. Электромеханические работают благодаря электромагнитному реле, размыкающему контакты. Их недостатки заключаются в высокой стоимости и больших габаритах.

Электронные модели дополняются с помощью аварийного электромагнитного реле, которое обесточивает цепь, если отсутствует питание на усилительной схеме. Но специалисты рекомендуют использовать подобные аппараты осторожно.

По числу полюсов бывают двухполюсные и четырехполюсные модели. По типу установки — модульные и переносные.

Способы и схема подключения

В ответ на то, как подключить УЗО в щитке, можно указать, что существует множество схем подключения оборудования. Одна из них предусматривает подсоединение нескольких УЗО, которые защищают свою цепь. Первым в таком случае подключается УЗО, затем двухполюсные выключатели. Схема показана ниже.

Схема подключения

Однофазные цепи

В однофазной цепи участвует два элемента — фаза с рабочим нулем. Номинал напряжения дифференциального тока в такой сети равно 220 вольт. Однофазная цепь бывает представлена в двухпроводном и трехпроводном исполнениях. В первой ситуации используется несколько проводников — фазный с нулевым. На схеме обозначаются с помощью английских букв L и N.

Во втором варианте, кроме фазы с нулем, участвует проводник с защитным заземлением, имеющим обозначение РЕ. Основной функцией этого заземляющего проводника является дополнительная защита людей от поражения электротоком. За счет присоединения к электроприборным корпусам, замыкание фазы на корпусную часть приводит к отключению электрического питания. Это сможет спасти жизнь человека и технику от момента перегорания.

Однофазная цепь

Трехфазная сеть

В трехфазной сети также есть фаза с нулем, только фазных проводниковых элементов три. Напряжения между любыми фазами — 380 вольт, между фазой и нулем — 220 вольт. Очень важно в электросети равномерно распределить нагрузку между фазными элементами. Если одна фаза будет нагружена больше, а другая меньше, то произойдет перекос и авария. По аналогии с однофазной цепью, трехфазная может состоять из 4-5 проводниковых элементов. В первой ситуации подключается 3 фаза и нуля, а во второй ситуации прибавляется проводниковый элемент, имеющий защитное заземление.

Обратите внимание! Монтаж УЗО осуществляется на вводе, либо же подключается к еще одному прибору, отвечающему за защитное отключение каждой отходящей группы потребителей. Нередко у вводного автоматического выключателя и УЗО подключается учетный электроприбор.

Трехфазная сеть

Основные ошибки во время подключения

Зачастую при подключении УЗО и автомата по схеме могут появиться ошибки, в результате которых аппарат не только не защищает пользователя от тока, но и не бережет проводку от пожара. Из широкого перечня возможных оплошностей, можно указать три самых часто встречающихся просчетов: установка УЗО 30 миллиампер на ввод вместе с общим автоматическим выключателем или автоматом, подключение нуля после УЗО к шине общего типа не в правильной последовательности и установка УЗО к щитку или счетчику без автоматического выключателя.

Ошибки подключения

Правила безопасности

Во время соединения УЗО важно соблюдать правила техники безопасности, как и при замене оборудования. Подключать УЗО нужно совместно с автоматическим выключателем. Он сможет защитить устройство от перегорания при перегрузке и коротком замыкании. УЗО на 30 миллиампер на отдельные силовые розетки. Не стоит путать фазу и ноль. Это может привести к возгоранию.

Соблюдение техники безопасности как обязательное условие

Таким образом, УЗО — защитное устройство, благодаря которому возможно не только обеспечить безопасную работу электрооборудования, но и избежать возгорания в результате короткого замыкания.

Как правильно подобрать и подключить УЗО.

Сегодня сложно представить современный электрощит без устройства защитного отключения (УЗО), а как правило, в доме,  квартире, коттедже их установлено не одно, а несколько. Использование УЗО является обязательным атрибутом при проектировании и сборке электрощитового оборудования.

Все мы знаем, что назначение УЗО — защита человека от возможности поражения электрическим током при неисправности электрооборудования, при случайном или неосознанном прикосновении к открытым токоведущим частям оборудования, при нарушении изоляции или аварии следствием чего, стало появление опасного потенциала на корпусе оборудования или потребителя. И поэтому нет необходимости еще раз говорить о важности и значении в нашей жизни и для нашей жизни такого устройства как УЗО.

Если вы самостоятельно решили собрать электрощит для своего дома, необходимо знать, как правильно подобрать и подключить УЗО, и в этом я постараюсь вам помочь. Для начала разберем на какие характеристики и типы УЗО следует обратить свое внимание прежде всего:

1. Номинальный рабочий ток УЗО, это максимальный ток при котором УЗО сохранят свою работоспособность и защитные функции.

Важно! В УЗО отсутствует защита от сверх токов (короткого замыкания), поэтому оно всегда должно быть защищено автоматическим выключателем или суммарный номинальный ток автоматов, установленных после УЗО, должен быть меньше номинального тока самого УЗО. Принято, что номинальный ток УЗО должен быть как минимум на одну ступень выше, чем номинальный ток автоматического выключателя. Например, УЗО на 40 А должно быть защищено автоматическим выключателем на 32 А.

2. Номинальный дифференциальный ток отключения УЗО – это ток утечки при котором УЗО сработает.

Для защиты человека от поражения электрическим током при непосредственном прикосновении к токоведущим частям, УЗО должны срабатывать при дифференциальном токе не более 30 мА, поскольку большие значения тока опасны для жизни и здоровья человека. Для «мокрых» потребителей, таких как стиральная машина, электрический водонагреватель, посудомоечная машина и т.д. устанавливаются УЗО с номинальным током отключения 10 мА.

Следует отметить, что исправное УЗО должно сработать при токе утечки в пределах от 0,5 до 1,0 от номинального дифференциального тока этого УЗО. Например, если у нас дифференциальный ток срабатывания УЗО равен 30 мА, то оно обязано сработать в пределах от 15 мА до 30 мА.

3. Немаловажный параметр УЗО это характеристика срабатывания, существуют типы АС, А и В. В быту используются УЗО с характеристиками АС и А
   . Тип АС — это УЗО реагирующее на переменный ток утечки, источником переменного тока утечки являются холодильник, электрический водонагреватель, утюг, электрический чайник и т. д. Тип А — такое УЗО реагирует на переменный и пульсирующий токи утечки. Источником пульсирующего тока является вся техника, где имеется выпрямитель или блок питания: телевизор, компьютер, монитор, микроволновая печь и т.д. За рубежом использование УЗО с характеристиками АС уже не встретишь, у нас же все наоборот, причиной тому — УЗО с характеристикой А очень дорогое.
4. При приобретение УЗО стоит обязательно уточнить какое это УЗО, электронное или электромеханическое. Подробно о видах УЗО по исполнению внутренней схемы, недостатках и опасности их применения можно прочитать в моей статье  «УЗО электронное или электромеханическое» или посмотреть ролик на моем канале Yukontel  на Youtube.

А теперь наглядно рассмотрим как правильно подобрать параметры УЗО и схемы его подключения, основные ошибки.

1. Пример правильного подключения УЗО по номинальному току и номинальному дифференциальному току утечки.
2. Не правильное подключение УЗО, т. к. номинал автоматического выключателя больше номинального тока УЗО. В таком случае УЗО может выйдет из строя, попросту сгорит.
3. Правильное подключение УЗО. Даже если номинал вводного автомата больше номинала УЗО, ток через УЗО не превысит суммы токов автоматических выключателей установленных после УЗО.
4. Не верное подключение. У каждого потребителей и кабеля есть естественный ток утечки. Нельзя ставить на группу автоматов УЗО с током срабатывания 10 мА, возможны ложные отключения всей группы.
5. УЗО с дифференциальным током срабатывания 10 мА устанавливается на одного, максимум для двух потребителей, что бы избежать срабатывания из-за естественного тока утечки.
6. Для «мокрых» потребителей, таких как стиральная машина, электрический водонагреватель, посудомоечная машина рекомендуется устанавливать УЗО на 10 мА.
7. Особенно часто ошибки допускаются при подключении нулевых проводников при использовании УЗО. Правильно должно быть так.
8. Типичная ошибка подключения нулевой шины в схеме с использованием УЗО.
9. Нельзя объединять выходы нулевых проводников различных УЗО.
10. Распространённая ошибка, подключение нулевых шин к не соответствующему УЗО.
11. Для трехфазного УЗО действуют те же правила, что и для однофазного. Пример правильного подключения трехфазного УЗО. Для всех трех фаз, подключенных к одному трехфазному УЗО будет одна общая нулевая шина.

На этом на сегодня все.
Новое на сайте: Электрощит своими руками.

---

Если Вы самостоятельно планируете собрать щит и сделать электрику в своем доме, квартире, мы готовы сделать для Вас проект.  пример проекта

---

Проектирование электрики.
Сборка электрощитов для дома, квартиры.
Тел. +7 915 77 88 22 5 E-mail: [email protected]

---

Если у Вас есть вопросы – пишите! Всегда рад помочь.

основные признаки, что лучше выбрать и как установить

В электрической проводке может возникнуть повреждение прибора. Для того чтобы снизить риск опасных факторов, которые могут привести к поражению электрическим током, устанавливают устройства для защиты. Это бытовые приборы, которые могут выполнять разнообразные функции. В статье мы рассмотрим отличия автомата от УЗО. Стоит отметить, что дифференциальный автомат, устройство защитного отключения и автоматический выключатель, установленные в комплексе, существенно повысят уровень электробезопасности. Они позволят намного быстрее отключить всю электропроводку дома. В итоге человек не получит электрическую травму, если прикоснется к оголенной проводке. Но давайте поговорим о том, какие существуют отличия автомата от УЗО.

Неисправности электросети

Давайте сначала рассмотрим, какие могут возникнуть неисправности в электрической проводке. Существует множество поломок, которые проявляются следующим образом:

1. Коротким замыканием, возникающим при линии сопротивления нагрузки до предельно малой величины. Обычно это происходит при шунтировании цепей напряжения предметами из металла.
2. Появляются токи утечки. Они возникают при нарушении изоляции, а также по случайно замкнутым цепям на землю.
3. Перегрузка проводов, которые устанавливаются в домах и квартирах. В итоге потребляется очень большой ток. Если проводка устарела, то токоведущие жилы начинают сильно нагреваться. В этом случае изоляционный материал постоянно находится под высокой температурой, вследствие чего теряются его диэлектрические качества.

Как может ухудшиться ситуация

Но не стоит думать, что это самое худшее, что вас ожидает. Может ухудшиться ситуация при появлении неисправностей, если имеют место такие моменты:

1. В доме проложена алюминиевая старая проводка, которой уже несколько десятилетий. Если она эксплуатируется давно, то постепенно придет в негодность. А нужно учесть, что мощность потребителей довольно высокая. И современные электрические приборы проводка вряд ли сможет нормально выдерживать.
2. Применение загубленных устройств защиты и некачественный их монтаж. Даже при использовании новой электрической проводки это может стать причиной проявления неисправности, а также пожара.

Для того чтобы существенно упростить объяснение того, в чем состоят отличия устройств защиты, мы будем рассказывать только о тех приборах, которые используются в однофазной сети. Стоит заметить, что конструкции, рассчитанные на использование в трехфазной сети, имеют аналогичные принципы работы, функционируют по тем же самым законам. Необходимо тщательно рассмотреть особенности работы устройств, чтобы понять, какие есть отличия автомата от УЗО.

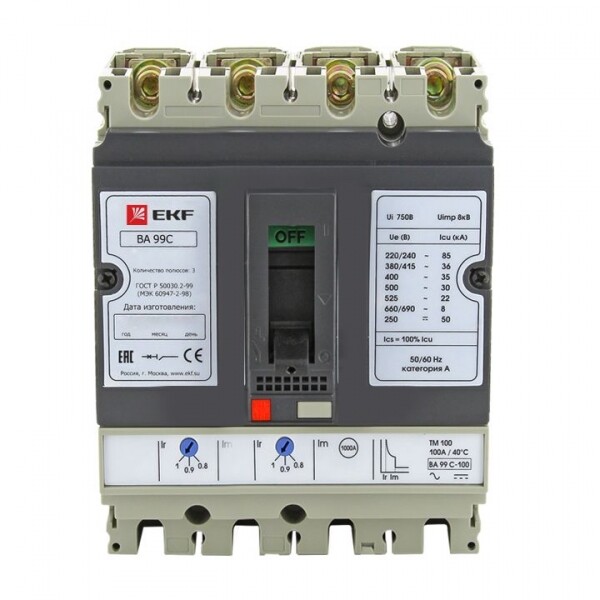

Автоматические выключатели

На сегодняшний день промышленностью выпускается большое количество видов автоматических выключателей. Они могут избавить вас как от воздействия короткого замыкания, так и от существенного нагрева проводов. Но необходимо рассмотреть отличия УЗО от дифференциального автомата, а также конструктивные особенности этих приборов. Чтобы обеспечить защиту, в конструкции используются такие элементы:

1. Магнитная быстродействующая катушка для отключения цепи. Она позволяет ликвидировать токи, которые возникают при коротком замыкании. Также здесь устанавливается дугогасительная система, которая позволяет избавиться от искры, возникающей при размыкании контактов.
2. Тепловой расцепитель, который работает с определенной выдержкой времени. Изготавливается он из биметаллической пластины, позволяет устранять перегрузки, которые возникают внутри электрической цепи.

Защитные автоматические выключатели для жилых помещений включаются только лишь в провод «фазы», позволяют контролировать только те токи, которые проходят по нему. Стоит обратить внимание на то, что он никак не реагирует на утечки, которые могут возникнуть при работе оборудования.

Устройство для защитного отключения

Устройство защиты устанавливается в разрыв двух проводов – «нуля» и «фазы». При помощи этого прибора получается постоянно сравнивать токи, которые циркулируют в проводах. Также устройство может самостоятельно вычислить разницу токов. В том случае, когда ток, который выходит из «нуля», по величине такой же, как и тот, который проходит по проводу «фазы», схема не отключается. Устройство защитного отключения разрешает ей функционировать.

Как только возникают небольшие отклонения в этих величинах, которые не влияют на безопасность людей, устройство также не выполняет блокировку подачи электроэнергии.

При помощи устройства защитного отключения снимается напряжение с проводов, которые подходят к нему, если внутри схемы появляются токи утечки с очень высокой величиной. Особенно это касается тех токов, которые могут причинить вред здоровью человека или же электрическому оборудованию, работающему в доме. Чтобы настроить устройства защитного отключения, нужно выбрать определенный ток установки. При выборе оптимального значения вы исключите ложные срабатывания, а также создадите возможность для надежного функционирования защиты и избавления от токов утечек.

Но вся конструкция этого устройства не обладает никакой защитой от короткого замыкания, даже перегрузки могут нарушить работу УЗО. Поэтому необходимо само устройство защищать от короткого замыкания и перегрева проводки. В схемах электрооборудования обычно последовательно с УЗО подключают простой автоматический выключатель.

Дифференциальные автоматические выключатели

Устройство такого прибора еще более сложное, нежели УЗО или автоматического выключателя. С его помощью получается устранить все типы неисправностей, включая перегрузку, короткое замыкание, утечку. Это те неисправности, которые могут возникнуть в электропроводке квартиры или дома. В конструкции дифференциального автомата имеется тепловой и электромагнитный расцепители. Они позволяют защитить встроенное в корпус устройство защитного отключения.

Дифференциальный автоматический выключатель выполняется в едином модуле, у него функции как устройства защитного отключения, так и автоматического выключателя. Другими словами, вы можете при помощи одного устройства заменить сразу два. С учетом того, что было сказано выше, напрашивается вывод, что необходимо далее проводить сравнение характеристик всего двух элементов:

1. Блока, состоящего из устройства защитного отключения и автоматического выключателя.
2. Дифференциального автоматического выключателя.

Это наиболее технически правильное и оправданное сравнение. Далее мы рассмотрим основные отличие УЗО от дифференциального автомата, разберем все нюансы.

Габаритные размеры

Стоит заметить, что приборы имеют модульное исполнение, их можно закреплять на din-рейке, что позволит существенно сократить место, которое потребуется для монтажа в квартире или же в любом электрическом щитке. Но также нужно отметить тот факт, что даже такой подход не всегда может исключить недостаток пространства для комплектования электрической проводки иными устройствами защиты.

УЗО и автоматический выключатель, как правило, изготавливают в отдельных корпусах. Монтаж производится также раздельно. Но они могут устанавливаться на одной рейке. Что касается дифференциального автоматического выключателя, то он заключен в одном корпусе. Другими словами, в нем находится сразу два сложных прибора. Они вкупе позволяют обеспечить надежную защиту. Отличия диф. автомата и УЗО существенные, о них мы поговорим далее в статье.

Этот момент обязательно необходимо учитывать, когда создается проект электрических работ в новом доме или квартире. Исходя из этого, необходимо выбирать щитки, обеспечить небольшой запас пространства, если вдруг придется осуществлять доработку схемы. Но при реконструкции электропроводки либо при мелком ремонте не всегда заменяют электрические щиты. Поэтому проблема дефицита пространства в них сохраняется.

Какие задачи выполняют устройства

Если взглянуть бегло, то автоматический выключатель в паре с устройством защитного отключения и дифференциальный автомат позволяют решить аналогичные вопросы. Диф. автомат и УЗО отличия имеют существенные, но давайте конкретизируем. Например, можно на кухне установить блок из нескольких розеток, которые будут запитывать различные приборы, мощности которых существенно отличаются. Это может быть посудомоечная машина, холодильник, микроволновая печь, электрический чайник и так далее. Эти все устройства подключаются к сети произвольно, они создают нагрузки со случайной величиной.

В некоторых случаях мощность одновременно работающих приборов может превысить номинальную величину защиты, что создает перегрузку по току. При этом если у вас установлен дифференциальный автомат, придется его заменить на мощный. Если же вы используете УЗО, окажется достаточным поставить новый автоматический выключатель, рассчитанный на больший ток срабатывания. Но что лучше — УЗО или автомат?

В том случае если нужно защитить какой-то определенный электрический прибор, который подключен к отдельной линии, то разумнее применить дифференциальный автомат. Но его нужно подобрать строго по техническим характеристикам потребителя.

Как производится монтаж

Давайте поговорим о монтаже устройств. Как вы понимаете, отличие в крепеже на дин-рейке есть только в том, один или два модуля нужно ставить. Но как только вы подходите к подключению проводов, изменяется объем работы. В случае если устройство защитного отключения и диф. автомат устанавливаются в разрыв проводов «нуля» и «фазы», то для автомата необходимы еще перемычки. Они позволят подключить его в провод «фазы» последовательно с устройством защитного отключения. В некоторых случаях это усложняет сборку всей схемы. Дифференциальный УЗО содержит в себе еще и обычный автоматический выключатель, поэтому стоимость такого прибора высокая.

Надежность и качество

Среди опытных электриков есть такое мнение, что работоспособность и долговечность устройств защиты может зависеть не только от того, как они были собраны на заводе-изготовителе. Очень важно то, насколько сложна конструкция этого элемента, какое количество деталей присутствует в его конструкции. А также то, насколько сложно доводить и налаживать устройство. С этой точки зрения наиболее сложным является дифференциальный автомат, так как для его настройки необходимо выполнить больше операций.

Но такая точка зрения довольно спорная, применять ее буквально ко всем приборам, которые выпускаются промышленностью, не очень корректно. В некоторых случаях дифференциальный автомат намного эффективнее и надежнее работает, нежели дуэт из устройства защитного отключения и автоматического выключателя. УЗО и дифавтомат отличаются, но позволяют выполнить почти идентичные задачи.

Замена и ремонтопригодность

Стоит отметить, что поломки могут возникнуть практически на любом устройстве защиты. Если не получится устранить ее моментально, то устройство защиты может выйти из строя. Поэтому придется покупать новый прибор. Стоимость дифференциального автомата намного выше, нежели устройства защитного отключения и простого автоматического выключателя. А в том случае если вы устанавливаете УЗО и автоматический выключатель, то при поломке один из приборов будет целым, не потребуется проводить его замену. А это существенно снизятся затраты на ремонт.

В том случае если произошла поломка любого устройства защиты (например, автоматического дифференциального выключателя), то все потребители, которые запитываются через него, необходимо отключать. Если же неисправен УЗО, то допускается шунтировать его цепи и подавать питание только лишь через автоматический выключатель. Как вы понимаете, если случилась неисправность в дифференциальном автомате, то «схитрить» так у вас не получится. Нужно будет заменить его новым либо же на определенное время установить обычный автоматический выключатель.

Как они работают в различных ситуациях

А теперь о том, в чем разница между УЗО и автоматом с точки зрения схемотехники. Исполняться на различных элементных базах может схема осуществления контроля токов утечки дифференциального автомата и устройства защитного отключения:

1. Электромеханическая релейная конструкция, которая не требует дополнительных источников питания для нормального функционирования системы.
2. При помощи микропроцессорных или электронных технологий, которым в обязательном порядке нужен блок питания, способный выдавать стабильное напряжение.

Если подходящие к устройствам провода находятся в нормальном состоянии, то они работают практически одинаково. Но если в схеме появятся неисправности, например оборвется контакт одного провода («нуля»), то сразу же можно увидеть положительные качества моделей, построенных по релейной схеме. Также нужно отметить, что они надежнее и лучше работают в устаревших двухпроводных схемах.

Как определить причину отключения защитой

Как только срабатывает УЗО, сразу можно понять, что в схеме электропроводки появились токи утечки, поэтому придется проверять состояние и качество изоляции участка, который защищается прибором. При срабатывании автоматического выключателя можно понять, что причина находится в том, что возникла перегрузка в цепи либо короткое замыкание. Но если отключился дифференциальный автомат, то нужно намного дольше выполнять поиск причины этого явления. Как видите, разница между УЗО и дифференциальным автоматом большая — у последнего найти причину поломки сложно.

И вам придется тщательно разобраться как с сопротивлением изоляции, так и с нагрузками, которые создаются в сети. Сходу выявить причину срабатывания практически невозможно, вы можете только угадать. Но на сегодняшний день можно встретить в продаже дорогие конструкции дифференциальных автоматов, на которых устанавливаются индикаторы, сигнализирующие о том, почему сработала защита.

Маркировка на корпусе

А теперь рассмотрим диф. автомат и УЗО. В чем разница между этими приборами. У дифференциального автомата и устройства защитного отключения корпусы идентичны, следовательно, у них внешний вид одинаков, присутствует рычаг для ручного включения, кнопка с надписью «Тест», клеммники для соединения проводов также одинаковы. Но отличить их можно по надписям и схемам, которые присутствуют на лицевой стороне. Обязательно на табличках электрического прибора указывается то, какие значения нагрузки являются номинальными.

Также обязательно указывается то, контроль какого тока утечки может осуществляться, напряжение в электропроводке, а также схема соединения внутренних компонентов прибора. Обязательно необходимо показывать дифференциальный трансформатор цепи тока, которым производится управление.

В устройстве защитного отключения отсутствует токовая защита, поэтому она не изображается на схеме. Что касается дифференциального автомата, то в его конструкции она имеется, поэтому должна показываться на корпусе. В чем разница УЗО и автомата — вы теперь знаете, остается только правильно выбрать то, что вам необходимо.

Что касается приборов, выпускаемых отечественной промышленностью, то они маркируются таким образом, чтобы покупатель самостоятельно мог ориентироваться в них. Непосредственно на корпусе, в самом видном месте указывается, что устройство является диф. автоматом. В случае с устройством защитного отключения эта маркировка находится на задней стенке.

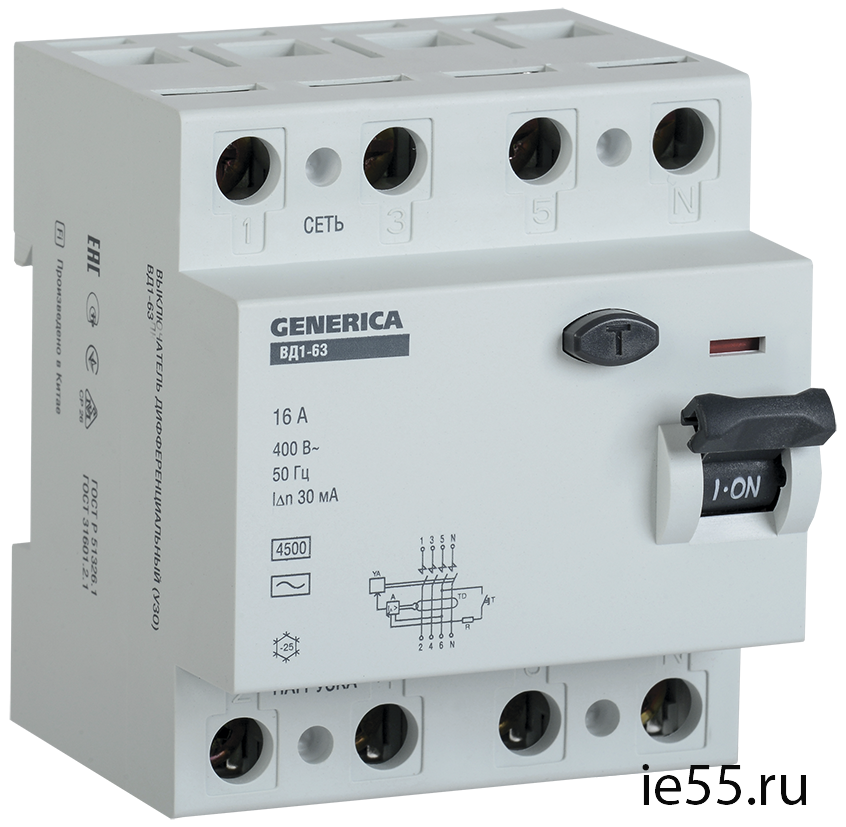

«ВД» означает то, что это выключатель дифференциальный. Стоит отметить, что с технической точки зрения это является правильным вариантом обозначения. Это устройство позволяет реагировать только на ток утечки, но не защищает от перегрузки по току или короткого замыкания. Такими буквами маркируются, как правило, устройства защитного отключения. Есть еще аббревиатура «АВДТ». Она говорит о том, что в конструкции имеется автоматический выключатель. Собственно говоря, это и есть дифференциальный автомат. Поэтому если вы решаете, что выбрать — УЗО или автомат, поставьте лучше дифференциальный. Хоть он и дороже, зато современнее и эффективнее.

Как правильно подключить устройство защитного отключения (УЗО)?

В интернете можно найти большое множество электрических схем того, как правильно подключить УЗО? Какие-то из этих схем верные, другие попадают в разряд сомнительных, с точки зрения профессионала. На форумах электриков, это часто обсуждаемая тема. Непосвященному человеку  очень сложно разобраться в таких вопросах. Например, сколько нужно устанавливать УЗО? Где в схеме они должны устанавливаться?  Как подключить УЗО так,чтобы устройства работали корректно?

Первое, что нужно усвоить, что все контактные соединения заводятся в автоматические выключатели и УЗО не снизу, а сверху вниз, этого требует этикет электромонтажа.   На то есть несколько причин:  во-первых, большинство автоматов снижает кпд работы, если заводить контакты снизу; во-вторых, электрик во время ремонтных работ в электрощитовой будет избавлен от дополнительных исследований схемы и не будет введен в заблуждение.

автоматические выключатели

На схеме сайта electric-tolk.ru, расцветка проводов обозначена следующим образом; красный-фаза (L), синий-нуль (N), желто-зеленый-защитный проводник (РЕ).

Практическая схема правильного подключения УЗО

узо 300 mA

Распределение электрической сети начинается с вводного автоматического выключателя. Устанавливаем двухполюсный ВА(выключатель автоматический), на 40 Ампер — максимальная нагрузка 8,8 кВт (1). После ВА контакты фаза и ноль заводим в электрический счетчик (2). В этой схеме электрический счетчик достаточно установить на 5-60Ампер, другие контакты выводим к нагрузке, схема указывает путь к противопожарному УЗО. Если планируется установка противопожарного УЗО (3), устанавливаем с номиналом 300 мА / 50Ампер, т.е. номинал протекания силы тока через противопожарное УЗО должен быть на ступень выше номинала вводного автоматического выключателя.

Противопожарное УЗО не защищает человека от поражения током, но охраняет всю электропроводку здания с чувствительностью утечки тока в 300мА (грубая отсечка). Оно предупредит короткое замыкание и не допустит возгорания. т.е. обесточит все здание до устранения утечки тока.

Подключение УЗО по линии фазы

После противопожарного УЗО, фазовый проводник разводим на автоматические выключатели (5,6,12)-освещения 10 Ампер. Далее, на дифференциальный автоматический выключатель  30мА/20Ампер, ДИФ(13). Следующие контактные соединения идут на УЗО 30мА/40А (7), затем запитываем три автомата 16Ампер (8,9,10),отвечающие за группы розеток (2,3,4). Аналогично происходит расключение после УЗО 30мА/40А (14), выводим проводник к автоматам 16 Ампер (15,16,17), отвечающим за группы розеток (5,6,7).

Схема правильного подключения УЗО

как правильно подключить УЗО?

Подключение УЗО по линии нейтрали

С фазой разобрались, теперь переходим к проводнику нейтрали (N). После противопожарного УЗО (3), нулевой проводник закрепляем на общую нулевую шину (4). Затем от общей нулевой шины проводник (N) заводим на УЗО (7) и УЗО (14), а так же диф. автомат (13). Обратите внимание, после диф.автомата, нулевой проводник проложен непосредственно к нагрузке, а не к нулевой шине, так как автомат работает автономно, обеспечивая, к примеру, только стиральную машину, или только выделенную компьютерную сеть.

После УЗО (7) нулевой проводник ведем к шине (11), к которой будут подключены нулевые проводники розеток (2,3,4), во время утечки тока в одной из групп розеток, сработает УЗО (7). Аналогичная схема УЗО (14), к которой подключены группа розеток (5,6,7). При такой схеме УЗО будет работать корректно.

Если была бы только одна общая нулевая шина, то во время утечки тока в одной группе, могли бы сработать оба УЗО или среагировало бы противопожарное УЗО, что могло бы привести к обесточиванию всего здания. Нулевые проводники освещения через УЗО не проходят и не заводятся под контактные зажимы шин (11,18), их нужно завести под контактные зажимы нулевой общей шины (4).

Читайте следующие статьи про УЗО:

Дополнительные схемы подключения устройства защитного отключения

Например, во Франции для подключения электроустановок используют двух-полюсные узо — такие у них нормы и правила. Как показано на схеме, после узо не требуется устанавливать дополнительные нулевые шины. После автоматов проводники, и фаза и ноль направляются к потребителям.

1 схема подключения узо

Так повелось, что у нас используют одно-полюсные выключатели, поэтому нужны дополнительные нулевые шины.

2 схема подключения узо

Для того чтобы не разводить в щитовой множество нулевых шин очень удобно установить нулевую шину в корпусе (20). В корпусе могут быть встроены от двух до четырех шин изолированных друг от друга.

Все защитные проводники (заземление), выводим под контактную шину РЕ (19) в системе заземления TN-C-S, TN-S, TT.

Читайте также следующую статью про основы УЗО — «Принцип работы УЗО»

Видео-урок «Как подключить устройство защитного отключения»
