Узо тип в: Типы УЗО по стандарту МЭК 61140

Содержание

Типы УЗО по стандарту МЭК 61140

Общие требования по электрозащите

Все устройства защитного отключения (УЗО) разделяются на типы, которые регулируются специальными нормативами и требованиями, установленными стандартом МЭК 61140:
– Опасные детали под напряжением не должны быть доступными.
– Детали, которые проводят ток, не должны создавать опасность.

Эти требования должны применяться в случае:

Нормального состояния.
Защиты от прямого контакта.
Условия одиночной неисправности.
Защиты от косвенного контакта.

Такие требования являются основой для трех очень важных схем защиты:

Основная защита – изоляция деталей под напряжением (оборудование класса II, кабельная изоляция, изолированные барьеры или корпусы).
Защита от замыкания – например, автоматическое отключение питания и локализация замыкания посредством автоматических выключателей или УЗО.
Дополнительная защита – защита от утечек тока устройствами защитного отключения, 30 мА (для розеток).

Типы УЗО (устройств защитного отключения)

Тип УЗО	Описание типа	Обозначение типа
тип AC	Минимальный уровень защиты. Определяет только переменный ток утечки. Подойдет для защиты основной, самой простой с точки зрения устройства, бытовой техники (например, обогреватели, электроплиты и духовые печи, светильники с обычной лампой накаливания или галогенной, утюги, фены). УЗО типа АС соответствуют минимальному требованию защиты и в большинстве стран для использования в жилых помещениях рекомендуется более высокий уровень безопасности, УЗО другого типа защиты.
тип A	Стандартный уровень защиты. Определяет переменный ток + обнаруживает пульсирующий постоянный остаточный ток. Подойдет для защиты основной бытовой техники и для бытовых приборов, где имеется электронные блоки управления и импульсные блоки питания, в которых может возникать пульсирующий постоянный ток утечки. Например, вытяжные и бытовые вентиляторы, кухонные комбайны и другая кухонная техника, светодиодные или энергосберегающие лампы, а также современные телевизоры и компьютеры, светильники с электронными дросселями и трансформаторами. УЗО типа А является самым распространенным типом защиты в бытовом применении. Подборка защитных устройств с типом A – УЗО тип A.
тип F	Расширенный уровень защиты. Определяет полный уровень безопасности для типа A + обнаруживает ток замыкания на землю со смесью частот до 1 кГц. Защищает все основные бытовые приборы, приборы с импульсными блоками питания и электроникой, приборы с регулировкой частоты вращения, например, бытовая техника: стиральные, посудомоечные или сушильные машины. УЗО типа F обеспечивает расширенную защиту оператора при использовании схем с электронными нагрузками. Установка реле с типом защиты F рекомендуется в специальных учреждениях (стоматологических клиниках, лабораториях, производственных помещениях).
тип B	Обеспечивает полный уровень защиты как для типа F + обнаружение сглаживания постоянного тока. Для устройств с электронными нагрузками частотой 50/60 Гц (например, фотоэлектрические устройства в жилых помещениях, зарядные станции для электромобилей, специальное оборудование в больницах и медицинских центрах).
тип Bfq	Тип защитных устройств Bfq по чувствительности аналогичен изделиям защиты типа B, при этом не так чувствителен к более высоким частотам и лучше подходит для промышленных объектов. Устройства защитного отключения с типом чувствительности BFQ обеспечивают полную защиту для разных сфер.
тип B+	Полноценный уровень защиты. Полный уровень безопасности для типа B + повышенная чувствительность к частотам до 20 кГц для противопожарной защиты с максимальным значением срабатывания 420 мА. Обеспечивает надежную защиту на пожароопасных участках в местах, где двигатели приводятся в действие трехфазными инверторами с очень высокой частотой, например, на сложных промышленных объектах, в сельском хозяйстве, на фермах или АЗС. УЗО с типом чувствительности B+ являются полноценной улучшенной защитой от термических опасностей с уменьшенным риском возникновения пожаров, вызванных электрическими повреждениями вследствие токов утечки.

Как распознать тип УЗО

Обозначение типа УЗО должно находиться на упаковке и на самом изделии.

Типы УЗО — устройства защитного отключения, типы, характеристики

Типы УЗО

Рубрика: Статьи ‡

В процессе проектирования внутреннего электроснабжения коттеджей, магазинов, складов, административных зданий и т.д. необходимо обращать внимание не только на значение отключающего дифференциального тока устройства защитного отключения (УЗО), но и на вид тока, на которое оно реагирует. В данной статье мы рассмотрим основные типы УЗО по условиям срабатывания.

По условиям функционирования УЗО подразделяются на следующие типы: АС, А, В, S, G.

УЗО типа АС — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий.
УЗО типа А — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие.
УЗО типа В — устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи.
УЗО типа S — устройство защитного отключения, селективное (с выдержкой времени отключения).
УЗО типа G — то же, что и типа S, но с меньшей выдержкой времени.

Принципиальное значение при рассмотрении конструкции УЗО имеет разделение устройств по способу технической реализации на следующие два типа:

УЗО, функционально не зависящие от напряжения питания (электромеханические). Источником энергии, необходимой для функционирования — выполнения защитных функций, включая операцию отключения, является для устройства сам сигнал — дифференциальный ток, на который оно реагирует;

УЗО, функционально зависящие от напряжения питания (электронные). Их механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника. Применение устройств, функционально зависящих от напряжения питания, более ограничено в силу их меньшей надежности, подверженности воздействию внешних факторов и др. Однако основной причиной меньшего распространения таких устройств является их неработоспособность при часто встречающейся и наиболее опасной по условиям вероятности электропоражения неисправности электроустановки, а именно — при обрыве нулевого проводника в цепи до УЗО по направлению к источнику питания. В этом случае «электронное» УЗО, не имея питания, не функционирует, а на электроустановку по фазному проводнику выносится опасный для жизни человека потенциал.
В конструкции «электронных» УЗО, производимых в США, Японии, Южной Корее и в некоторых европейских странах, как правило, заложена функция отключения от сети защищаемой электроустановки при исчезновении напряжения питания. Эта функция конструктивно реализуется с помощью электромагнитного реле, работающего в режиме самоудерживания. Силовые контакты реле находятся во включенном положении только при протекании тока по его обмотке (аналогично магнитному пускателю).

При исчезновении напряжения на вводных зажимах устройства якорь реле отпадает, при этом силовые контакты размыкаются, защищаемая электроустановка обесточивается. Подобная конструкция УЗО обеспечивает гарантированную защиту от поражения человека в электроустановке и в случае обрыва нулевого проводника.

В США применяются в основном УЗО, встроенные в розеточные блоки. На одном объекте, например, небольшой квартире устанавливается по 10-15 устройств. Розетки, не оборудованные УЗО, обязательно запитываются шлейфом от розеточных блоков с УЗО

В европейских странах — Германии, Австрии, Франции электротехнические нормы допускают применение УЗО только первого типа — не зависящих от напряжения питания. УЗО второго типа разрешено применять в цепях, защищаемых электромеханическими УЗО, только в качестве дополнительной защиты для конечных потребителей, например, для электроинструмента, нестационарных электроприемников и т. д.
Электромеханические УЗО производят ведущие европейские фирмы — Siemens, ABB, GE, ETI, Hager, Legrand, EATON и др.

Согласно требованиям действующих нормативных документов в домах могут использоваться УЗО типа «А», которые реагируют как на переменные, так и на пульсирующие токи повреждений, или «АС», которые реагируют только на переменный ток утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. Остальные типы УЗО менее распространены и применименяются в основном для обеспечения селективности срабатывания (УЗО с выдержкой времени).

Оставить комментарий или два

Пожалуйста, зарегистрируйтесь для комментирования.

УЗО двухполюсные ABB серии F202 тип А и A-S

Сортировать по:

умолчанию
цене
по наличию

Сортировать по:

умолчанию
цене
по наличию

2-х полюсные устройства защитного отключения AББ серии Ф202

Ужесточение норм по электробезопасности заставляет компании продолжать развивать защитное электрооборудование.

Известная европейская электротехническая компания АББ предлагает широкий выбор аксессуаров для монтажа в жилых домах, коммерческих и промышленных учреждениях.

Устройства защитного отключения двухполюсные ABB серии F202 тип А и А-S – это линейка изделий, используемая как в сетях жилых зданиях так и на коммерческих и промышленных объектах. Применяют их для защиты от переменного и постоянного пульсирующего тока утечки на землю. Отличие между типом А и А-S в том что второй тип срабатывает с задержкой. Происходит это специально, чтобы сначала сработали устройства защиты расположенные дальше от ввода сети. Это позволяет оставаться подключенными нагрузки на других ветках кабельной системы.

Устройства полностью литые из ударопрочного, жароустойчивого термопласта. Он хорошо переносит перепады температур, а цельный корпус позволяет обеспечить полную защиту контактов от влаги. Эти качества дают возможность использовать такой автомат не только в помещениях, но и в наружных щитках.

Имеющиеся модели представлены несколькими вариантами, каждый из которых отличается током утечки (10 мА, 30 мА, 100 мА, 300 мА, 500мА, 1000mA) и максимальным током (16А, 25А, 40А, 63А, 80А, 100А,). Эти устройства защитного отключения имеют двухполюсное подключение.

Промаркированный корпус позволяет с легкостью монтировать устройство на DIN-рейку. Её ширина составляет 3,5 сантиметра. При этом дополнительное участие в подключении автомата к системе принимают цилиндрические 2-направленные клеммы и система индикаторов, позволяющих определить правильность подключения.

Устройства имеют высокую механическую и электрическую износостойкости. Это гарантирует долгий срок эксплуатации, без возможного ремонта или замены.

Наиболее значимые достоинства:

европейское качество;
соответствие мировым и отечественным стандартам безопасности;
литой корпус;
жаропрочный, самозатухающий пластик;
защита от влаги;
устойчивость к перепадам температур;
широкий модельный ряд;
2 полюса;
специальные крепления с индикатором правильного подключения;
высокая износостойкость;
длительный срок эксплуатации.

Чтобы избежать аварийных ситуаций, стоит единственный раз установить правильно подобранные устройства защитного отключения.

Загрузка данных… Показать товары (0)

Сбросить форму

Производители электрооборудования

Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Как сработает УЗО тип A и AC разница при утечке.

Узо a или ac

Когда вы идете в магазин за определенным товаром, то наверняка точно знаете что вам нужно, каким этот товар должен быть и для каких целей вы будете его использовать. То же самое касается устройств защитного отключения и любой другой техники или оборудования. И прежде чем покупать в магазине УЗО, нужно определиться какого типа устройство вам необходимо, для какой нагрузки оно будет использовано. В общем, нужно определиться с параметрами.

Если пренебречь с некоторыми вопросами, то может оказаться, так что одинаковые по номиналу устройства будут работать по разному (а может и вовсе не сработают) при определенных обстоятельствах.

Здравствуйте друзья! Приветствую всех посетителей на своем сайте «Электрик в доме». В сегодняшней статье продолжим тему, связанную с устройствами защитного отключения.

Если Вы помните в прошлой статье мы рассмотрели, чем электромеханическое узо отличается от электронного, а в сегодняшней я бы хотел затронуть вопрос, который относится к их разновидностям. А если быть точнее разновидности защитных устройств по роду утечки тока — узо тип а и ас разница. Так как этот вопрос тоже является достаточно важным и не все в нем разбираются.

Типы узо а и ас в чем разница

Все устройства защитного отключения и дифавтоматы по типу делятся на несколько категорий, например по внутренней конструкции (электронные или электромеханические), выдержке времени, количеству полюсов, по роду утечки дифференциального тока. Именно на последней категории мы и остановимся. Что означает тип УЗО или АВДТ по роду утечки дифференциального тока?

Хоть в сети у нас и переменный ток с частотой в 50 Гц, однако, не всегда ток утечки также может быть переменным. Ток утечки может быть переменным, пульсирующим или постоянным в зависимости от того что и где повредилось.

Чтобы понять, в чем разница между узо типа A и AC давайте определим для себя, на что реагирует каждое из них (на какой род тока):

УЗО типа AC будет реагировать только на переменный ток утечки. Форма кривой такого тока должна быть синусоидальной. В каких ситуациях возникает переменный ток утечки? Повреждение изоляции внутри какого-нибудь бытового прибора (стиральной машинки, холодильника, водонагревателя и т.п.) и попадание фазы на корпус. Ситуаций может быть масса. УЗО AC является самым обычным и распространенным его можно применять везде.

Как мы уже выяснили УЗО AC чувствительно только к току, который имеет синусоидальную форму, поэтому маркируются они соответствующим образом. На корпусе наносится эмблема в виде синусоиды.

УЗО типа A будет реагировать на утечку переменного и постоянного пульсирующего тока. Как вы поняли, такие защитные устройства более чувствительны, нежели AC, но соответственно и стоят они немного дороже. Как может появиться переменный ток утечки, мы выяснили, а вот откуда может взяться постоянный пульсирующий ток утечки.

Вся современная техника выполнена на полупроводниках (диоды, тиристоры, преобразователи и т.п.). Трудно представить микроволновку или стиральную машинку без электронной начинки. Сегодня даже в энергосберегающих и светодиодных лампах внутри имеется импульсный блок питания. А вспомните, как подключается светодиодная лента – через импульсный блок питания.

Я когда то в интернете встречал высказывание на одном из форумов. Один пользователь писал, что УЗО типа A будет полезно только тогда, когда кто-нибудь будет разбирать включенную под напряжением технику и случайно или намеренно засунет руку в блок питания. Мол, какой дурак будет разбирать стиральную машинку или холодильник под напряжением, и касаться пальцами их внутренностей?

Но совсем не необязательно, что то разбирать и касаться мокрыми руками к электронной плате. У всего есть свой срок службы и ваша бытовая техника не исключение, все когда-то ломается и выходит из строя. Внутри блока питания может повредиться вторичная коммутация и пробить на металлический корпус, в результате чего появится утечка тока, которую УЗО АС может и не почувствовать.

Иногда бывает, что в паспорте электрооборудования напрямую указано, что его подключение нужно выполнять только через устройство защитного отключения типа A. Тут как говорится без вариантов, нужно выполнять инструкцию.

Кривая постоянного пульсирующего тока имеет форму в виде полуволн синусоиды. С учетом того что устройства защитного отключения типа А срабатывают на переменный и пульсирующий токи на корпусе они маркируются так:

По требованиям электротехнических норм, европейские страны уже давно отказываются от УЗО с типом АС и отдают предпочтение устройствам типа А. УЗО типа АС могут ставить на оборудование без электроники (водонагреватели, теплый пол и т.п.)

Кстати говоря, в наших правилах ПУЭ тоже сказано несколько слов, но определенных требований на этот счет нет. Можно ставить оба типа. Вот что написано ПУЭ пункт 7.1.78 7-е издание:

Что устанавливать у себя в квартире узо тип а или ас решать, конечно же, вам самим. Я везде стараюсь ставить и всем рекомендую УЗО тип A.

Тестируем узо тип а и ас разница срабатывания

Думаю, в общих чертах всем понятно, какие бывают УЗО по типу срабатывания и в чем разница между устройствами AC и A. Теперь я бы хотел провести небольшое тестирование между этими двумя типами УЗО, чтобы наглядно показать какой тип, на что будет реагировать.

Чтобы спровоцировать работу устройства защитного отключения создадим утечку постоянного пульсирующего тока и посмотрим, как сработают или не сработают наши устройства.

Как создать синусоидальный ток утечки и проверить УЗО в домашних условиях мы уже рассматривали в одной из статей на данном сайте. Источником постоянного пульсирующего тока утечки будет обычный выпрямительный диод, которой установлен практически в каждой электронной технике.

Я купил диод марки 1n5408 и соберу схему с помощью, которой создам пульсирующий ток утечки.

На вход диода мы подаем переменное напряжение (синусоидальной формы), а на выходе уже снимаем постоянное пульсирующие. Форма кривой будет иметь вид в виде полуволн синусоиды не изменяющий свое направление. В зависимости от полярности подключения диода (прямое или обратное) через узо будет протекать пульсирующий ток в разных направлениях.

Собираем схему питание – диод – лампочка. Чтобы убедиться в правильности срабатывания меняем полярность диода.

Первым проверим электромеханическое узо типа А марки hager которое как раз таки должно чувствовать такую утечку. Создаем утечку через него с помощью диода и лампочки. Как видим узо сработало.

Чтобы быть уверенным в надежности срабатывания поменяем полярность диода. Как видим, и в этом случае защитное устройство hager справилась с поставленной задачей.

Вторым в нашем эксперименте будет также узо фирмы hager но уже типа АС, которое в теории не должно вообще чувствовать пульсирующий ток утечки. Но на практике оказалось все совсем наоборот и узо хагер типа АС также почувствовало утечки и отключилось.

Причем данный тип УЗО сработал при разных полярностях диода.

На первый взгляд может показаться, что между узо тип а и ас разница отсутствует, но на самом деле это не так.

То что в моем случае УЗО хагер типа АС отключилось в обоих вариантах полярности диода говорит наверное о его хорошем качестве (это не реклама). И это совсем не означает, что узо любой другой марки типа АС также отключится. Возможно тот же хагер с типом АС но другого номинала уже не почувствует пульсирующий ток утечки. Поэтому не нужно пренебрегать устройствами типа А.

Третьим в нашем эксперименте будет электромеханическое узо фирмы IEK. Собираем нашу схему так, чтобы через узо появилась утечка. Как видно из фото защитное устройство IEK не чувствует утечку пульсирующего тока.

То что узо IEK не отключилось не говорит о том, что оно дефектное или плохого качества. Все дело в том, что данное устройство типа АС, о чем свидетельствует маркировка. Теперь я надеюсь вам понятно в разница между узо типа а и ас.

Попробуем поменять полярность подключения диода. Как видно в этом варианте узо сработало.

Вся методика испытаний в данной статье основывается на ГОСТ Р 51326.1—99 «ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ, УПРАВЛЯЕМЫЕ ДИФФЕРЕНЦИАЛЬНЫМ ТОКОМ, БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ БЕЗ ВСТРОЕННОЙ ЗАЩИТЫ ОТ СВЕРХТОКОВ» — Общие требования и методы испытаний

Понравилась статья — поделись с друзьями!

УЗО F202 16А, 10мА, тип А, ABB, 2CSF202101R0160

Артикул:

2CSF202101R0160

Производитель:

Код заказа:

F202 A-16/0,01

Технические характеристики товара:

Выключатель дифференциального тока 2мод. F202 A-16/0,01

Количество полюсов:

Назначение по роду тока:

Номинальный ток, In:

Ток утечки, Idn:

Тип срабатывания по дифференциальному току:

Номинальный условный ток КЗ, Inc:

Единицы измерения:

шт

Дополнительная информация о «2CSF202101R0160»

Функциональное исполнение:

Электромеханическое

Минимальная рабочая температура:

-25град

Максимальная рабочая температура:

55град

Максимальное сечение подключаемого провода:

25мм2

Номинальное напряжение, Un:

230/400В

Номинальное напряжение изоляции, Ui:

500В

Количество модулей DIN:

Время отключения (срабатывания) при Idn:

0. 03с

Номинальная отключающая способность по току утечки на землю, Im:

1000

Механическая износостойкость, циклов В-О, не менее:

20000

Коммутационная износостойкость, циклов В-О, не менее:

10000

Номинальная частота тока, Гц:

50…60

Момент затяжки клеммных зажимов:

2,8Нм

Степень пыле-/влагозащиты (IP):

IP 20

Соответствие стандартам:

IEC EN 61008

Вспомогательные элементы:

Дополнительные контакты

Габаритные размеры ( ВхГхШ ):

85х69х35мм

Технические характеристики (data sheet) устройства защитного отключения 2CSF202101R0160

Аналоги «2CSF202101R0160»

Производитель:

SIEMENS

Официальная замена

Производитель:

SIEMENS

4638 руб/шт

Комплектующие для «2CSF202101R0160»

Артикул:

2CDS200912R0001

Производитель:

ABB

556 руб/шт

Артикул:

2CDS200909R0002

Производитель:

ABB

1891 руб/шт

Артикул:

2CDS200936R0001

Производитель:

ABB

967 руб/шт

Артикул:

2CDS200909R0001

Производитель:

ABB

1891 руб/шт

Артикул:

2CDS200922R0001

Производитель:

ABB

841 руб/шт

Популярные товары раздела «УЗО»

Артикул:

2CSF202101R1400

Производитель:

ABB

4528 руб/шт

Артикул:

2CSF202004R1250

Производитель:

ABB

2139 руб/шт

Производитель:

SIEMENS

3705 руб/шт

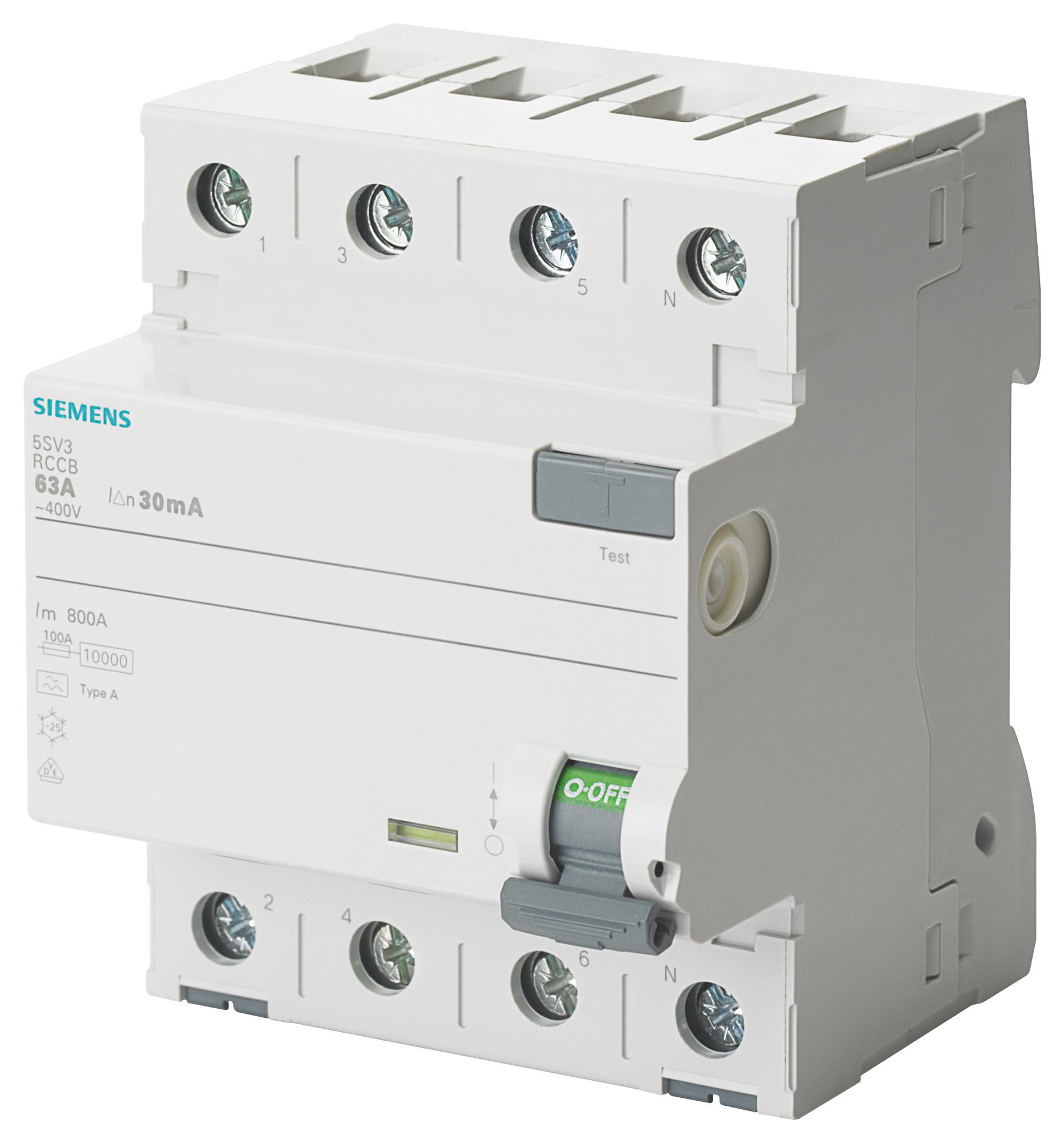

Производитель:

SIEMENS

Официальная замена

УЗО серии R10.

Тип АС, А, S. Токи утечки 10,30,100,300 мА. Описание. Цена.

R10

УЗО. Устройства защитного отключения.

EАС № ТС RU C-CN.АЛ32.В.00624

Соответствуют ГОСТ Р 51326, 1ЕС 61008, ТР ТС 004/2011,
ТР ТС 020/2011.

3428-010-40059233-2015 ТУ

Гарантия 5 лет.

УЗО предназначено для защиты людей от поражения электрическим током при неисправностях электрооборудования, предотвращения возгораний и пожаров.

УЗО сравнивает ток в фазе (или фазах) и нейтрали, при возникновении токов утечки на землю, превышающих фиксированный уставки 10,30,100 или 300 мА, возникает разница токов в проводниках и происходит мгновенное отключение защищаемой цепи.

УЗО модульного исполнения для монтажа на ДИН рейку. Изготовлены из негорючего, высококачественного полимера. Корпуса имеют компактные размеры с клеммными крышками для пломбировки и дополнительной защитой от прикосновения. На передней панели УЗО расположены: ручка взвода, окошко индикатора-указателя сигнализирующего о положения контактов УЗО и кнопка «ТЕСТ» проверки работоспособности УЗО.

Номиналы выпускаемых УЗО по нагрузочной способности от 16 до 100А.

Описание типов УЗО. Подтипы.

Представлены УЗО двух типов, электромеханические и электронные.

Электромеханические

Электронные

Не требуют для срабатывания защиты наличие напряжения в сети. При отключенном нулевом проводнике до УЗО, защита работает и отключение при аварии произойдет.

Для срабатывания защиты требуется полноценное фазное напряжение (L+N), т.к. схематехника электронных УЗО построена на полупроводниковых элементах. При отключенном нулевом проводнике до УЗО, защита не работает и отключение при аварии не произойдет.

Электронные УЗО 2 раза дешевле электромеханических.

Приведенный пример с отключенным (нулевым проводником) N считается аварией, достаточно редко встречается, но дает понимание возможностей разных по типу УЗО.

Подтипы УЗО по виду тока утечки.

АС — Для переменных токов утечки УЗО выпускаются с маркировкой АС, на сегодня самые распространенные, работают в сетях переменного тока 220В/50 Гц.

А — Для пульсирующих токов утечки возникающих в различных современных бытовых и промышленных устройствах, необходимо использовать УЗО с маркировкой А. Этот подвид УЗО срабатывает в т.ч. и на переменные токи утечки, считается универсальным, цена выше чем устройств типа АС.

Тип АС и А выпускается для электромеханических УЗО, для электронных только АС.

Подтипы УЗО по выдержке времени срабатывание.

Стандартные — выдержка до отключения защищаемой цепи порядка 20 милисекунд.

Селективные – тип S – выдержка 300 милисекунд. Защита групповых цепей.

Оба подтипа выпускаются для электронных и электромеханических УЗО.

По количеству полюсов выпускаются 2-х полюсные (1Р+N), как правило для однофазных сетей (L-N) и четырех полюсные (3Р+N) для 3-х фазных сетей (L1-L2-L3-N).

При нормальных условиях эксплуатации необходимо проводить осмотр УЗО один раз в год. При осмотре производится: удаление пыли и грязи; проверка надежности крепления оборудования к DIN-рейке; проверка затяжки винтов крепления проводников; включение и отключение без нагрузки; проверка работоспособности оборудования в составе аппаратуры при проверке её функционирования в рабочих режимах; проверка отключения УЗО кнопкой «Т».

ВНИМАНИЕ! Проверка отключения УЗО кнопкой «Т» должна производиться с периодичностью не реже 1 раза в месяц.

Технические характеристики УЗО.

Номинальный ток In, А	16-100
Частота, Гц	50-60
Номинальное напряжение АС Un, B	230/400
Номинальный отключающий дифференциальный ток, мА	10,30,100,300
Номинальное напряжение изоляции, В	500
Импульсное выдерживаемое напряжение Uimp, kВ	4
Износостойкость механическая/электрическая	10000/6000
Степень защиты	IР20
Рабочая температура, ⁰С	от -5 до +40
Температура калибровки, ⁰С	30
Ввод гибкого/ жесткого кабеля сечением, мм² , мин. — макс.	0,75/1 — 25/35
Момент затяжки винтов, Нм	2,5
Количество полюсов	1P+N, 3P+N

Габаритные размеры.

Цена (Прайс) на УЗО.

Прайс лист на модульные УЗО серии R10. 43КВ

А, АС. В чём разница? Что означает тип УЗО или АВДТ по роду утечки дифференциального тока?. Статьи компании «ООО «Компания Фарадейс»»

Что устанавливать у себя в квартире узо тип а или ас решать, конечно же, вам самим.

Ликер со вкусом аниса — Купить анисовую водку — Городской винный погреб

Ликеры со вкусом аниса, такие как абсент, представляют собой спиртные напитки со многими общими характеристиками. Анизетта была еще одним вариантом для любителей абсента, которые не могли пить абсент из-за проблем с законом, связанных с риском для здоровья от полыни. Многие из популярных брендов на рынке включают Marie Brizzard, Hiram Walker и Dukuyper. Анисовая водка ассоциируется с Францией, а другие напитки со вкусом аниса включают узо из Греции и самбуку из Италии.

Анисовый ликер Вокруг Света

Anisette производится, как следует из названия, из звездчатого аниса, который придает горьковатый вкус черной лакрице. Этот дистиллированный ликер бесцветен и используется во многих коктейлях и даже кофе. Анисовая водка считается аперитивом и популярна в средиземноморском регионе. Анисовая кислота очень популярна в выпечке и добавляется во многие рецепты тортов и печенья. Есть много способов употребления этого напитка: от чистого со льдом до смешивания с другими напитками.

Арак — спирт с Ближнего Востока, изготовленный из аниса. Лучше всего пить его, смешав с водой (2 части воды на каждую часть арака) и подавая со льдом в маленьких стаканах. Арак из Ирана производится без аниса, но имеет более сильное содержание алкоголя.

Узо — греческий ликер, приготовленный из винограда и аниса. Это аперитив, предназначенный для возбуждения аппетита перед едой, и его часто приправляют травами, такими как кориандр, гвоздика, корица и дягиль.Как и другие напитки с анисом, при добавлении воды он становится мутным и ароматным. Узо популярен во всей греческой культуре, его подают в ресторанах и кафе по всей стране. Узо обычно пьют со льдом или каплями воды. Он хорошо сочетается с такими закусками, как оливки, легкие морепродукты и сыр. Будьте осторожны, наслаждаясь узо. Его сладость может маскировать содержание алкоголя, и вы можете обнаружить, что выпили слишком много, прежде чем осознаете это!

Sambuca — бесцветный ликер со вкусом аниса, родом из Италии.Наиболее распространенным сортом является белая самбука, по сравнению с красной или черной. Поскольку он производится путем добавления анисового масла и сахара к чистому спирту, самбука может содержать до 42% алкоголя на объем. Самбука — очень гибкий ликер. Его часто пьют в чистом виде или смешивают с кофе в аммазакафе. Он также имеет много применений в выпечке и кулинарии. Один из популярных способов пить самбуку — поджечь ее, чтобы кристаллизовать часть сахара, затем быстро выдуть ее и выпить, пока она еще теплая.

Что это за слово? Используйте Word Type, чтобы узнать!

К сожалению, с текущей базой данных, на которой работает этот сайт, у меня нет данных о том, какие смыслы ~term~ используются чаще всего. У меня есть идеи, как это исправить, но мне нужно будет найти источник «чувственных» частот. Надеюсь, приведенной выше информации достаточно, чтобы помочь вам понять часть речи ~term~ и угадать его наиболее распространенное использование.

Тип слова

Для тех, кто интересуется небольшой информацией об этом сайте: это побочный проект, который я разработал, работая над описанием слов и связанных слов. Оба этих проекта основаны на словах, но имеют гораздо более грандиозные цели.У меня была идея веб-сайта, который просто объясняет типы слов, которые вы ищете — точно так же, как словарь, но с акцентом на части речи слов. И так как у меня уже была большая часть инфраструктуры с двух других сайтов, я решил, что не будет слишком много работы, чтобы настроить и запустить это.

Словарь основан на замечательном проекте Wiktionary от wikimedia. Сначала я начал с WordNet, но потом понял, что в нем отсутствуют многие типы слов/лемм (определители, местоимения, аббревиатуры и многое другое). Это побудило меня изучить издание Словаря Вебстера 1913 года, которое теперь находится в открытом доступе. Однако, после целого дня работы по внесению его в базу данных, я понял, что было слишком много ошибок (особенно с тегами частей речи), чтобы его можно было использовать для Word Type.

Наконец, я вернулся к Викисловарю, о котором я уже знал, но избегал его, потому что он неправильно структурирован для синтаксического анализа. Именно тогда я наткнулся на проект UBY — удивительный проект, который нуждается в большем признании.Исследователи проанализировали весь Викисловарь и другие источники и собрали все в единый единый ресурс. Я просто извлек записи из Викисловаря и вставил их в этот интерфейс! Так что это потребовало немного больше работы, чем ожидалось, но я рад, что продолжал работать после первых двух грубых ошибок.

Особая благодарность авторам открытого исходного кода, использованного в этом проекте: проекту UBY (упомянутому выше), @mongodb и express. js.

В настоящее время это основано на версии Викисловаря, которой несколько лет.Я планирую вскоре обновить его до более новой версии, и это обновление должно принести кучу новых значений слов для многих слов (или, точнее, леммы).

2018-8 Изменения в обозначениях класса/типа для «Узо» и «Аквавит»

31.07.2018
ТТБ Г 2018-8

Изменения в обозначениях класса/типа для «Узо» и «Аквавит»

TTB вносит две поправки в свое руководство по производству спиртных напитков (BAM). Хотя это руководство в настоящее время пересматривается более тщательно, TTB немедленно вносит две поправки, которые касаются вопросов, связанных с обозначениями класса/типа для «узо» и «аквавит».

Глава 4 BAM содержит таблицу, в которой перечислены обозначения класса и типа для дистиллированных спиртов. В настоящее время на странице 4-10 «узо» указан как тип ликера/напитка и обычно определяется как «ликер/напиток со вкусом аниса». В соответствии с правилами TTB наливки и ликеры являются «продуктами, полученными путем смешивания или повторной перегонки дистиллированных спиртов с фруктами, цветами, растениями или чистыми соками из них, или другими натуральными ароматизирующими материалами, или с экстрактами, полученными из настоев, перколяции или мацерации таких материалов и содержащих сахар, декстрозу или левулозу или их комбинацию в количестве не менее 2 1/2 процента по массе готового продукта.См. 27 CFR 5.22(h).

TTB получил корреспонденцию от посольства Греции относительно маркировки «узо», в которой говорилось, что многие греческие продукты, маркированные как «узо» в Греции, содержат не более 2 1/2 процентов сахара. Однако при ввозе в Соединенные Штаты эти продукты могут не иметь маркировки «узо», поскольку они не соответствуют нормативному стандарту TTB для наливок/ликеров. Принимая во внимание эту информацию, ТТБ принял решение об исключении «узо» из перечисленных видов ликеров/наливок на БАМе.Вместо этого TTB добавляет слово «узо» в конец таблицы на странице 4-13 в качестве дистиллированного спиртного продукта. В результате продукт больше не должен соответствовать минимальному стандарту содержания сахара. Кроме того, в соответствии с пониманием торговли и потребителей он может быть обозначен как «узо», который в настоящее время обычно определяется как «дистиллированный спиртной продукт со вкусом аниса».

Кроме того, на страницах 4-13 BAM «аквавит» указан (ближе к концу таблицы) как «дистиллированный спиртной продукт со вкусом тмина», который маркируется в соответствии с пониманием торговли и потребителей.TTB получил письмо от производителя аквавита, в котором объяснялось, что норвежское законодательство разрешает аквавиту иметь вкус тмина, укропа или того и другого. Однако в соответствии с действующим BAM продукты со вкусом укропа не имеют права маркироваться как «аквавит» в Соединенных Штатах. TTB подтвердила, что в соответствии с нормами Норвегии и Европейского Союза аквавит может быть приправлен тмином и/или укропом. Соответственно, TTB в административном порядке утвердил маркировку таких продуктов как «аквавит» и теперь изменяет запись «аквавит» на странице 4-13 следующим образом: «Дистиллированный спиртной продукт со вкусом тмина и/или укропа.

Эти поправки к Руководству по производству спиртных напитков вступают в силу немедленно.

Новая страница 1:

страниц изменено:

4-10: «Узо» удалено как разновидность «ликера/кордиала».

4-13: «Аквавит» дополнен для учета спиртных напитков со вкусом тмина и/или укропа.

Дополнительные инструкции:

4-13: «Аквавит» изменен следующим образом:

КЛАСС	ОБЩИЙ КЛАСС ОПРЕДЕЛЕНИЕ	ТИП	ОБЩЕЕ ОПРЕДЕЛЕНИЕ ТИПА
АКВАВИТ ¹	Дистиллированный спиртной продукт со вкусом тмина и/или укропа	ОТСУТСТВУЕТ ТИП ДАННОГО КЛАССА

¹ Достаточно для обозначения класса и типа.

4-13: «Узо» удалено из списка «ликер/кордиал» и добавлено после «Биттерс» следующим образом:

КЛАСС	ОБЩИЙ КЛАСС ОПРЕДЕЛЕНИЕ	ТИП	ОБЩЕЕ ОПРЕДЕЛЕНИЕ ТИПА
УЗО	Дистиллированный спирт со вкусом аниса	ОТСУТСТВУЕТ ТИП ДАННОГО КЛАССА

Контактная информация

Заинтересованные лица, у которых есть вопросы относительно этого руководства, могут связаться с Отделом правил и правил по телефону 202-453-2265 или использовать форму обратной связи.

ТТБ Г: 2018 – 08
ОПР: РРД
Дата: 31.07.2018

Ball Square Fine Wines Mitilini Ouzo 750 мл

Мягкое, традиционное, приятное на вкус узо, перегоняемое в медных перегонных кубах с щадящей дистилляцией. Тип и продолжительность дистилляции, особые сорта аниса с Лисвори, Лесбоса и другие ароматные семена из эолийской почвы представляют собой ценное наследие прошлого. Старый рецепт ведет к пробуждению чувств.

Другой текст

Узо любит солнце, вкусное мезе и хорошую компанию. Небольшие кусочки, острые (пряные) и закусочные вкусы. «Мезе» — это набор небольших блюд, подаваемых к алкогольным напиткам, таким как узо, в качестве основного блюда или в качестве закуски. Ключевым элементом узо-мезе является разнообразие. Контраст и богатство вкусов необходимы для получения наилучшего впечатления от узо. «Узо-мезе» может состоять из блюд из морепродуктов, таких как осьминог на гриле, соленая рыба, такая как сардины, лакерда или колиос.

Все может быть включено, наряду со свежими салатами, фасолью, сырами на гриле, называемыми саганаки и оливками. Не забудьте попробовать приготовленных на пару моллюсков и морского ежа. Как подавать узо MITILiNI Подавайте Узо МИТИЛИНИ с холодной водой (50-50) в маленьком стакане и добавьте кубики льда! Наслаждаться!

Производитель

GREEK DISTILLATION COMPANY SA или «EVA» является оперативной основой всех продуктов, упомянутых выше, идентичной самой культуре острова.«EVA» — это аббревиатура слова eviva, известного «ура», что указывает на теплое движение и звон бокалов, сквозь которые открываются горизонты человеческих отношений, уникальность момента, самой жизни. Компания, которую местные жители считают одной большой семьей, была основана в 1995 году, что делает ее еще одной успешной попыткой уже устоявшихся и разнообразных бизнес-достижений братьев Патрикопулос.

Дед основателей был родом из Пергама в Малой Азии, оставив следующим поколениям великое наследие, секреты дистилляции, страсть и традиционные рецепты узо.Создание «EVA» последовало за 26-летней предпринимательской деятельностью в сфере продуктов питания и напитков.

Раки против Узо | Алиос Турс

Местные спиртные напитки – в каждой стране есть свои, особенно Раки и Узо. В Германии это шнапс, в Америке — бурбон, а в Италии — граппа. Итак, когда дело доходит до великих греческих национальных ликеров, есть только один возможный выбор; Узо.

Или есть?

Благодаря своему географическому положению Раки стал еще одним популярным напитком в стране, на который повлияли соседние страны.Это национальный напиток соседней Албании, Турции и Болгарии, каждый со своими вариациями. И, конечно же, не забывая о греческом острове Крит, где находится Раки, известный под прозвищем Цикудия.

Давайте узнаем больше о каждом из этих крепких напитков.

Что такое Раки?

Раки — чрезвычайно крепкий спирт, обычно крепостью 90%, и представляет собой «бренди», сделанный из винограда.

Обычно его получают из кожуры виноградной мякоти, однако известно, что в некоторых странах также используют изюм и инжир.Конечно, он известен своим характерным вкусом из-за анисовой приправы, некоторые говорят, что он очень похож на узо и пастис.

Широко употребляемый в течение всего года, раки часто подают в качестве дижестива после еды. Если вы не являетесь опытным поклонником раки, прозрачная жидкость смешивается с водой для получения молочной консистенции — в Турции это называют «львиным молоком»!

Из-за высокой эффективности Раки (разбавленной водой) пьют медленно, маленькими глотками.

Для любителей напитка в декабре в Адане, Турция, проходит Всемирный фестиваль раки.

Что такое узо?

Действительно, самый известный греческий напиток после греческого кофе, Узо является синонимом поездки в Грецию. Большинство из нас купили крошечные сувенирные бутылочки домой на память или подарки для семьи и друзей — другие были достаточно смелыми, чтобы попробовать это из первых рук!

Да, узо имеет давнюю традицию, которая восходит к 14 веку. Хотя только на рубеже 1900-х годов он превратился в напиток, который мы знаем сегодня.Впервые он был изготовлен в Тирнавосе в Фессалии.

Произведенный в медных перегонных кубах, алкоголь смешивается с водой и семенами аниса, а также популярными греческими специями, чтобы создать его знаменитый вкус.

Обычно около 35-45% доказательств (иногда сильнее). Узо — это крепкий алкогольный напиток, который лучше всего пить разбавленным, особенно новичкам. Хотя его можно пить прямо (как это делают многие греки), можно добавить немного воды, чтобы разбавить спирт, пока он не станет мутно-белым. Если вы поклонник анисового вкуса, в нем безошибочно узнаются тона черной лакрицы.Это вкус, к которому новички могут привыкнуть.

Узо, как правило, является летним напитком, который медленно пьют вместе с меззе (греческими тапасами) и рыбными блюдами. Для тех, кто любит это, есть несколько известных «Ouzeries», которые можно попробовать по всей стране. Существует более 300 различных видов продукции, в том числе; Barbagiannis, Mini Mytilinis и Tsantali.

Происхождение

Красивый остров Лесбос (Митилини) является главным центром коммерческого производства узо.На его долю приходится не менее половины экспорта страны — с колоссальных 17 различных ликероводочных заводов.

На Крите есть несколько дистилляторов, специализирующихся на производстве Раки. Это включает в себя знаменитый завод по производству золота Kedria. Чтобы узнать больше о великолепных вкусах Крита, в том числе о его греческих мезе, закажите частный гастрономический и винный тур.

В чем главное отличие раки от узо?

Из всего вышеизложенного легко спутать два средиземноморских ликера. Тем не менее, есть некоторые ключевые различия, когда дело доходит до узо и раки.

Во-первых, узо — это напиток родом из Греции, а раки — из Турции.

Да, процесс дистилляции для обоих продуктов одинаков: используется виноградная мякоть для получения отчетливого анисового вкуса. Но алкогольные объемы различаются.

Основное отличие состоит в том, что Раки, как правило, намного сильнее Узо. Часто это 90% доказательство, почти вдвое больше, чем у Узо. И если вы этого не видите, вы, безусловно, можете почувствовать разницу!

Если вы хотите узнать больше о местных духах, ознакомьтесь с нашим путеводителем по Хиосу.

Эффект Узо: инструмент для разработки нанокапсул с высокой полезной нагрузкой

. 2020 10 августа; 324: 430-439. doi: 10.1016/j.jconrel.2020.05.023. Эпаб 2020 18 мая. Клеман Губо ¹ , Флавиен Шортино ¹ , Оливье Монжен ¹ , Ульрих Джарри ² , Меган Бостон ² , Элен Якобчик ³ , Аньес Бюрель ⁴ , Стефани Дютертр ⁴ , Мари-Беренжер Троадек ⁵ , Миртил Л.

Кан ⁶ , Соизик Шеванс ¹ , Фабьен Гофре ⁷

Принадлежности Расширять

Принадлежности

¹ Реннский университет, CNRS, ISCR-UMR6226, Ренн F-35000, Франция.
² Реннский университет, CNRS, INSERM, BIOSIT — UMS 3480, LabCom Oncotrial, Biotrial Pharmacology, Ренн F-35000, Франция.
³ Реннский университет, CNRS, IGDR — UMR 6290, Ренн F-35000, Франция.
⁴ Реннский университет, CNRS, INSERM, BIOSIT — UMS 3480, US_S 018, MRic, Ренн F-35000, Франция.
⁵ Брестский университет, INSERM, EFS, UMR 1078, GGB, Брест F-29200, Франция; CHRU Brest, лаборатория генетической хромосомы, Брест, Франция.
⁶ LCC, CNRS, Тулуза F-31000, Франция.
⁷ Реннский университет, CNRS, ISCR-UMR6226, Ренн F-35000, Франция. Электронный адрес: [email protected].

Бесплатная статья

Элемент в буфере обмена

Клеман Губо и соавт. J Управление выпуском. 2020 .

Бесплатная статья Показать детали Показать варианты

Показать варианты

Формат АннотацияPubMedPMID

.2020 10 августа; 324: 430-439. doi: 10.1016/j.jconrel.2020.05.023. Эпаб 2020 18 мая.

Авторы

Клеман Губо ¹ , Флавиен Шортино ¹ , Оливье Монжен ¹ , Ульрих Джарри ² , Меган Бостон ² , Элен Якобчик ³ , Аньес Бюрель ⁴ , Стефани Дютертр ⁴ , Мари-Беренжер Троадек ⁵ , Миртил Л.

Кан ⁶ , Соизик Шеванс ¹ , Фабьен Гофре ⁷

Принадлежности

¹ Реннский университет, CNRS, ISCR-UMR6226, Ренн F-35000, Франция.
² Реннский университет, CNRS, INSERM, BIOSIT — UMS 3480, LabCom Oncotrial, Biotrial Pharmacology, Ренн F-35000, Франция.
³ Реннский университет, CNRS, IGDR — UMR 6290, Ренн F-35000, Франция.
⁴ Реннский университет, CNRS, INSERM, BIOSIT — UMS 3480, US_S 018, MRic, Ренн F-35000, Франция.
⁵ Брестский университет, INSERM, EFS, UMR 1078, GGB, Брест F-29200, Франция; CHRU Brest, лаборатория генетической хромосомы, Брест, Франция.
⁶ LCC, CNRS, Тулуза F-31000, Франция.
⁷ Реннский университет, CNRS, ISCR-UMR6226, Ренн F-35000, Франция. Электронный адрес: [email protected].

Элемент в буфере обмена

Полнотекстовые ссылки Параметры отображения цитирования

Показать варианты

Формат АннотацияPubMedPMID

Абстрактный

Мы исследуем инкапсуляцию в гибридосомы®, тип капсул, уникальный по своей структуре и методу получения.Гибридосомы® состоят из единой оболочки неорганических наночастиц (~5 нм), сшитых полимером, и их легко получить путем спонтанной эмульгации в тройной смеси ТГФ/вода/бутилгидрокситолуол (БГТ). Наш основной вывод заключается в том, что исключительно высокая концентрация гидрофобного модельного красителя может быть загружена в гибридосомы®, до 0,35 моль л ^-1 или, что эквивалентно, 170 г л ^-1 или 450 000 молекул на капсулу. Детальное исследование механизма инкапсуляции показывает, что краситель концентрируется в каплях на стадии эмульгирования одновременно с образованием капсулы.Затем он осаждается внутри капсул в процессе испарения растворителя. Измерения флуоресценции in vitro показывают, что наноосажденный груз может переноситься из сердцевины гибридосом® на мембрану липосом. Исследования in vivo показывают, что краситель диффундирует по телу в течение нескольких дней. Высвобожденный краситель имеет тенденцию накапливаться в жировых отложениях, в то время как неорганические наночастицы остаются в ловушке в макрофагах печени и селезенки.

Ключевые слова: Инкапсуляция; Гибридосомы®; Гидрофобный груз; нанопреципитация; Эффект узо.

Типы публикаций

Поддержка исследований, за пределами США правительство

термины MeSH

Гидрофобные и гидрофильные взаимодействия

[Икс]

Укажите

Копировать

Формат: ААД АПА МДА НЛМ

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка браузера для приема файлов cookie

Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:

В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы это исправить, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только та информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.
