Ваго зажимы характеристики: Клеммники WAGO: технические характеристики, серии, виды
Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться. Статьи
| ||||||
Электромонтажные клеммы и соединители WAGO предлагают оптимальные решения для монтажа любого продукта — как в распределительных коробках, так и блоках. Преимущества:
Наиболее популярны изделия: 1) Клеммы для осветительного оборудования серия 224 Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.
2) Универсальные соединительные клеммы для всех типов медных проводников серия 221 От проводки системы внутренней связи до электрических печей: различные типы проводников можно быстро и легко подключить с помощью компактных соединительных клемм WAGO серии 221.
3) Универсальные соединительные клеммы для всех типов медных проводников серия 222 Клемма Wago данной серии применяется для подключения проводников в распределительной коробке, подключения светильников, индивидуального подключения низковольтных осветительных систем, соединения предустановленных элементов, например, в мобильных домиках, для подключения жалюзи, ставней, дверных приводов, переговорных устройств, насосов, громкоговорителей и многого другого. Каждый проводник имеет одно клеммное место и не повреждается в результате монтажа. Корпуса клемм имеют тестовые гнезда для всех стандартов измерительных щупов. Монтаж клемм не требует использования инструментов. Надежность контактов клеммы исключает короткое замыкание и разогрев в точке соединения. Клеммы на 2.5 мм² (до 32, А) используются для соединения однопроволочных и многопроволочных проводников сечением от 0,08 до 2.5 мм². 4) Соединители для распределительных коробок серий 2273 и 773 Cерия 2273 — предназначена для соединения алюминиевых и медных проводов. Клеммы позволяют осуществлять подключение одножильных и многожильных медных проводов до 3 класса гибкости, алюминиевых проводников, а также смешанный монтаж. Продукты серии 2273 можно использовать для подключения одножильных проводников до 2,5 мм²; серия 773 — быстросъемные самозажимные клеммы WAGO 773 — это специальная серия изделий для распределительных коробок. Они рассчитаны на подключение 2–6 проводов. Допустим для работы с одножильными проводами. Возможен также монтаж клемм данной серии на DIN-рейку с помощью специальных адаптеров. Контактные клеммы серии 773 используются для присоединения одножильных медных и алюминиевых проводов, а также многожильных медных с наконечником. Их применяют в распределительных коробках/ящиках с электрическими цепями переменного тока, которые работают с сетью на 50 Гц, продукты серии 773 подключают соединители до 6 мм².
Как правильно пользоваться:
К недостаткам неразъемных моделей можно отнести менее широкие возможности — таким способом можно соединять лишь монолитные (одножильные) провода. Если уж возникла необходимость соединения многожильных проводников, то их концы сначала нужно подвергнуть опрессовке. Многоразовые клеммники WAGO серий 221, 222, 224 подходят для соединения любых проводов, причем оба провода могут различаться по техническим характеристикам — разное количество жил, разный диаметр и даже количество проводников. При использовании многоразовых клемм каждый проводник вставляется в отдельное отверстие. Сначала зачищается старая изоляция на 1–1,5 см. Затем нужно приподнять оранжевый зажимы в серии 221 и 222, вставить провод в разъем и отпустить зажим. Все очень просто, больше вам ничего делать не придется. При соединении многожильных проводников нет необходимости в опрессовке. Кстати, с помощью оранжевого зажима можно быстро разъединить контакт для проведения диагностики цепи. |
Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.
Крепеж | Инструмент | ЗСИ и фурнитура | Кабель, провод | Электротовары | Сантехника | Отопление, насосы, КИПиА | Сопутствующие товары |
Клеммники Wago. Виды и устройство. Применение и как выбрать
Существует множество различных способов соединения проводов в бытовой электрической сети. Но более современным способом является использование различных самозажимных клемм, которые в последнее время приходят на помощь электромонтерам. Наиболее популярными и качественными изделиями такого типа на рынке электротоваров стали клеммники Wago. Они известны как устройства для простого и быстрого монтажа алюминиевых и медных проводов в электрической сети без использования инструментов и вспомогательных материалов.
Немецкая фирма Wago является крупным производителем безвинтовых пружинных соединителей и разъемных клемм для качественного соединения разных видов проводов. Идея соединения проводов силой пружины принадлежит именно этой компании.
Клеммники Wago изготавливаются в виде плоско-пружинного зажима, который воздействует на поверхность токоведущей жилы провода, не повреждая ее. Этот соединительный зажим создает качественный контакт с помощью узконаправленной зажимной силы, создающей по всей площади контакта низкое сопротивление.
Токонесущие рейки изготавливаются из пружинной электролитной меди, луженой снаружи. Поверхность покрывают специальным сплавом олова и свинца, что обеспечивает надежность защиты покрытия от коррозии на длительный срок. Зажимные пружины изготавливают из высокопрочной хромоникелевой стали.
В качестве изоляционных диэлектрических материалов применяют полиамид, который имеет следующие достоинства:
- Не поддерживает горение.
- Обладает свойством самозатухания.
- Не подвержен коррозии.
Такие клеммники Wago допускается использовать даже при морозах, достигающих -35°. Верхняя граница рабочего температурного интервала может достигать до 200°, в зависимости от исполнения.
Клеммные зажимы такого вида используются как в бытовых электромонтажных работах, так и в условиях промышленности. Поэтому их технические параметры имеют широкие границы:
- Диапазон рабочих токов – от 6 до 323 ампер.
- Напряжение – от 100 до 1000 вольт.
- Допустимые сечения жил – от 0,08 до 95 мм2.
Все производимые клеммники Wago классифицируются по виду проводников, для которых они предназначены, а также по другим особенностям устройства.
По виду зажима пружинные клеммники Wago делятся на:
- Плоскопружинные (жила фиксируется упругой пластиной).
- Плоские зажимы CAGE CLAMP.
- Врезные зажимы FIT-CLAMP.
Клеммники Wago больше всего используются для соединения проводов в щитках и распредкоробках, а также для подключения приборов освещения.
Серия 773Это бюджетный вариант соединительных клемм, имеющих обозначение «Wago-733». Такой вид служит для одноразового неразъемного соединения жил. Рычажка для отсоединения провода в этой конструкции нет, жила фиксируется в корпусе внутренним пружинным замком. Он закусывает жилу и не позволяет ей выйти обратно.
Клеммники 773 серии могут работать под нагрузкой тока до 20 ампер, и напряжением до 400 вольт. Их используют для соединения одножильных проводов. Некоторые их исполнения изготавливаются с пастой внутри. Она обеспечивает защиту от окисления и позволяет соединять алюминиевые провода, имеет серый цвет корпуса.
Зажимы, в которых нет защитной пасты, изготавливают с прозрачным пластиковым корпусом, они являются более удобными, позволяют контролировать соединение токоведущей жилы, и качество ее крепления в корпусе.
Для соединения алюминиевых и медных проводов в зажимах 773 серии имеется два варианта:
- Приобрести клеммник без пасты и отдельно купить пасту, которую нужно ввести в отверстие для алюминиевой жилы.
- Приобрести клеммник с пастой и в одном из гнезд, где будет соединяться медный провод, удалить пасту.
Процедура подключения провода к клеммнику простая, и заключается в том, что зачищается слой изоляции на длине 1 см и жила провода вставляется в гнездо до упора. Больше ничего делать не нужно. Вытащить провод обратно, конечно можно, для этого его нужно немного покручивать и тянуть назад со значительным усилием. Однако в будущем такой зажим будет уже непригоден, при вытаскивании проводника в нем приходит в негодность фиксирующий контакт. 773 серия рассчитана на соединение проводов в количестве от 2 до 7 штук.

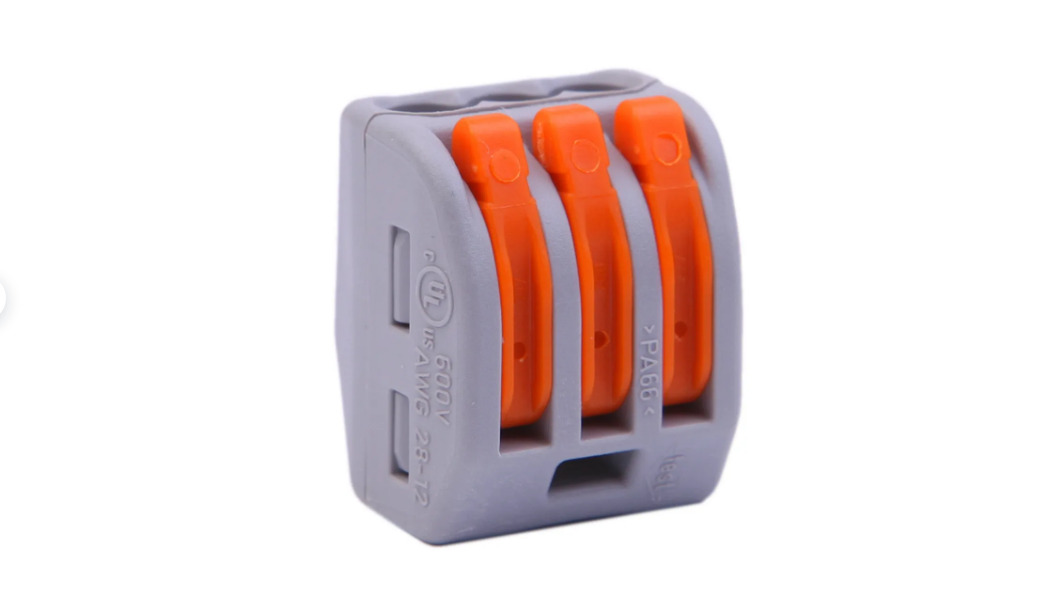

Серия 222Такой тип клеммников служит для соединения многожильных проводов.
Преимущества
- Рычажковое устройство надежно закрепляет провод в зажиме.
- Многоразовое применение.
- Возможность быстрого выявления неисправностей в электрической сети. Для прозвонки и нахождения поврежденного участка, необходимо вытащить провод из клеммника, прозвонить цепь, если все исправно, то снова вставить провод в зажим. При соединении проводов скруткой, для проверки цепи нужно снимать изоляцию со скрутки, раскрутить проводники, и далее снова скрутить, и замотать изолентой.
- Клеммники Wago серии 222 оснащены прямоугольным отверстием для возможности подключения щупа мультиметра и выявления ноля и фазы, а также для определения состояния контакта.
Рычажки клеммников этой серии выполняются оранжевого цвета. Подключение проводов также простое: рычажок поднимается, отжимая упругий зажим, токоведущая жила вставляется в гнездо, рычажок опускается, чем надежно закрепляет жилу.
222 серия зажимов позволяет соединять одножильные проводники с многожильными, производится без защитной пасты, может работать при напряжении 380 вольт, и силе тока до 32 ампер, используется для выполнения соединений проводов в распредкоробках, а также для подключения приборов освещения.
Серия 273Позволяет соединять до трех штук проводников сечением 1,5-4 мм2. Внутри корпуса имеется паста для защиты алюминиевой проводки.
Серия 274Служит для коммутации цепей приборов освещения, и рассчитана для проводов сечением 0,5-2,5 мм2. Имеются модели с наличием пасты.
Серия 243Относится к «микрозажимам». Они рассчитаны на ток, не превышающий 6 ампер.
Серия 862Применяются для коммутации медных проводов, с возможностью соединения от 2 до 5 проводников сечением 0,5-2,5 мм2. В корпусе имеются крепежные отверстия для саморезов.
Также производятся клеммники Wago серии «s», которые позволяют соединять проводники без снятия изоляции. Коммутация осуществляется путем врезного контакта, что является новой разработкой немецкой компании. Это намного ускоряет и упрощает монтаж электрических цепей.
Достоинства
- Место соединения проводов не нуждается в дополнительной изоляции.
- Для каждого проводника предусмотрен отдельный зажим.
- При эксплуатации нет необходимости в их обслуживании.
- Чтобы соединить провода электромонтеру не требуется приложения значительных усилий, либо приобретать специальные навыки и знания. Монтаж проводов выполняется аккуратно и быстро, не требуется использовать никакой инструмент. Это является большим их преимуществом, когда электрическая цепь монтируется в больших масштабах и тяжелых условиях, либо при плохой освещенности.
- Место контакта защищено от окисления токоведущих жил.
- При работе клеммники обладают высокой безопасностью, не допуская прикосновения человека к незащищенным токоведущим элементам.
- Пружины в конструкции зажимов обеспечивают клеммникам устойчивость к вибрациям и ударную прочность.
- Небольшие габаритные размеры.
- Возможность повторного применения для соединения проводов.
- Возможность коммутации проводников из разных металлов.
- Эстетичный вид и порядок в распределительной коробке.
- Клеммники Wago рассчитаны для определенного сечения проводов, поэтому усилие зажима имеет оптимальную величину. Благодаря такому фактору исключен риск повреждения проводов или их деформации, что позволяет создать надежную коммутацию на весь срок службы.
- Допускается их применение в условиях высокой температуры, агрессивных сред, горюче-смазочных материалов и повышенной влажности.
Недостатки
Единственным отрицательным фактором является то, что зажимы должны находиться в местах, где удобно производить их осмотр и обслуживание в любое время. Однако этот недостаток имеется не только у таких клеммников, но и у других коммутационных устройств.
Как использовать клеммники WagoТакие зажимы широко применяются для подключения приборов освещения, а также в других местах, где есть ограничение тока 10 ампер. При использовании клеммников не требуется особых знаний. Если нагрузка в электрической цепи не более 20 ампер, то основным требованием является чистота соединяемых токоведущих жил. Также в электрической цепи необходимо наличие автоматов защиты номиналом 20 ампер.
Если нагрузка в цепи предполагается более 25 ампер, то использование таких клеммников нецелесообразно. Лучше применять опрессовку, сварку или пайку проводов.
Можно самому усилить надежность клеммника. Если нагрузка слишком велика, и достигает предельных значений, то можно применить следующий способ. Нужно зачистить жилы проводов на 2 см и вставить их в зажим. Далее, необходимо вращать клеммник по часовой стрелке, закручивая оголенную часть жил, затем заизолировать изолентой. Специалисты утверждают, что после этого надежность контакта значительно повышается.
Подделка и оригиналКомпания производитель Wago зарекомендовала себя наилучшим образом на рынке электрических товаров. Чтобы не приобрести дешевую китайскую подделку, следует изучить все отличительные особенности таких зажимов китайского и немецкого изготовления. Вначале рассмотрим то, что можно определить непосредственно при визуальном осмотре в магазине.
- Если посмотреть на торец этого изделия, то на оригинале должна быть маркировка «Wago», а на изделии производства Китая такой надписи не будет.
- На китайском зажиме оранжевые рычажки имеют темноватый, или даже грязноватый оттенок оранжевого цвета, в отличие от немецкого клеммника, у которого все детали имеют светлые и яркие тона.
- С задней стороны клеммника оригинальная компания изготовитель обычно размещает инструкцию в виде схемы по применению и указывает длину зачистки изоляции. На китайской модели задняя сторона не имеет никаких надписей и схем.
- Оригинальные клеммники Wago имеют сбоку указания двух значений – номинальный рабочий ток и напряжение, в отличие от изделия из Китая, у которого указано только напряжение.
Если посмотреть оба сравниваемых изделия внутри, то сначала можно не заметить разницы. Однако, если вытащить контактную планку, можно увидеть, что на китайском изделии эта планка выполнена из более тонкого металла, по сравнению с немецким. Если к этой планке прикоснуться магнитом, то оригинальная не будет притягиваться к нему, в отличие от китайской подделки.
В бытовой электрической сети существует много мест для использования таких удобных коммутационных зажимов, поэтому следует подумать над применением современных технологий и отказаться от старых дедовских способов.
Похожие темы:
- Колпачки СИЗ. Виды и устройство. Применение. Как выбрать
- Винтовые клеммники. Виды и типы. Работа и особенности
- Распределительная коробка. Виды. Устройство. Применение. Монтаж
