Чугунные трубы для канализации: виды, вес, размеры

Даже с появлением новейших пластиковых материалов чугунные трубы остаются очень популярными. Они обладают массой достоинств, которые обеспечивают нормальное функционирование канализации.
Сегодня в очень многих домах до сих пор успешно работают старые чугунные трубы для канализации. Это говорит о том, что срок их эксплуатации измеряется десятками лет.

Где используются чугунные трубы

В основном их применяют в следующих сферах:

• система водоснабжения;
• канализационные устройства;
• теплоснабжение;
• водоснабжение в противопожарных системах;
• транспортировка нефтепродуктов.

Виды чугунных труб

По своему назначению они подразделяются на несколько групп:

• напорные — ВШЧГ;
• безнапорные — ЧК;
• безраструбные — SML;
• напорные раструбные — ЧНР.

Для прокладки канализации и правильного выбора трубы давайте более подробно познакомимся с этими видами.

Напорные

ВШЧГ нашли широкое применение во многих отраслях промышленности. В состав таких чугунных труб входит шаровидный графит. Он придает изделию повышенную эластичность и делает материал более вязким.

Трубы ВШЧГ могут работать вместо аналогичных из серого чугуна. По своим свойствам они приравниваются к кованной и литой стали. Механические характеристики этих труб составляют конкуренцию стальным изделиям благодаря высоким значениям коэффициента коррозионной стойкости.

Срок эксплуатации почти в 8 раз превышает их аналоги. Напорные изделия можно устанавливать для работы с агрессивными веществами. Они прекрасно себя чувствуют в холодное время года. Им не страшны никакие морозы. Высокая прочность позволяет прокладывать канализационные трубопроводы под шоссейными трассами, причем глубина траншеи всегда делается очень большой.

В комплект напорных труб входят:

1. Раструбы.
2. Резиновые уплотнения.

Безнапорные

Так как в составе материала имеется пластинчатый графит, эти изделия не обладают такой большой прочностью. Для их изготовления используется серый чугун. ЧК трубы устанавливаются только в тех канализациях, где исключаются высокие нагрузки. Они свободно монтируются вместе с теми, которые сделаны из пластика.

Чтобы создать надежное соединение, ставят резиновые манжеты. Основным преимуществом таких изделий считается возможность применять их второй раз после проведенного демонтажа.

Безраструбные

В состав материала такой чугунной трубы входит графит. Для создания большой прочности внутренняя поверхность трубы закрывается эпоксидной смолой. Это дает возможность избавиться от заиливания и образования различных наслоений.

Эпоксидная смола прекрасно себя чувствует в любой агрессивной среде, спасает поверхность от разрушения и коррозии.

SML изделиям не нужно создавать дополнительную шумозащиту. Они отвечают требованиям пожарной безопасности, обладают высокой прочностью, а также способны противостоять сильному нагреву.

Для соединения труб применяются специальные хомуты. Это связано с отсутствием раструбов на торцах.

Безраструбные трубопроводы впервые стали известны в начале 60-х годов прошлого века. В те времена строительные инженеры работали над созданием новейших материалов и технологий. Сегодня безраструбные конструкции остаются надежным и очень качественным способом изготовления водопроводной системы, которая совокупляет в себе следующие преимущества:

1. Стыковые соединения из-за отсутствия раструбов отличаются высокой герметизацией без применения специальных уплотняющих материалов.
2. Так как внутреннее покрытие таких изделий сделано очень гладким, они отличаются от своих аналогов повышенной пропускной способностью.
3. Высокую износостойкость обеспечивает отсутствие коррозии.
4. Изделия SML могут функционировать при любой температуре. Они устойчивы к большим перепадам.
5. Труба чугунная очень легка в обработке. Благодаря графиту в форме розетки прочность материала повышается в несколько раз. Толщина стенок изделия не меняется по всей ее длине.

Для устранения хрупкости труба подвергается термической обработке.

Раструбные

Эти ЧНР трубы остаются востребованными и в наши дни. Они используются в самых разных отраслях промышленности. Их основным достоинством считается повышенный срок эксплуатации, если сравнивать со стальным аналогом. Ведь сталь со временем начинает быстро ржаветь. Недостатком является хрупкость такого чугуна. Трудоемкость установки канализации намного сложнее в сравнении с другими трубами.

Чтобы изделия не подвергались коррозии, они снаружи и внутри покрываются битумом.

Размеры

Заводы изготавливают такую продукцию согласно размерам, установленным ГОСТом. Никаких отклонений не допускается.

Существуют также и чугунные изделия с нестандартными параметрами. Их используют для прокладки канализации своими руками на дачном участке или монтаже в собственном коттедже автономной канализации.

Для правильного подбора такой трубы обязательно учитывается 3 основных параметра:

• толщина стенки;
• диаметр;
• масса.

Диаметр

Для чугунных изделий разработаны следующие показатели:

1. Номинальный диаметр. По этому габариту выбирается труба канализационная чугунная для будущего монтажа. На чертежах обозначается «Dn».
2. Величина условного прохода. Определяет внутренний диаметр трубы, показывается в миллиметрах – «Dy».
3. Наружный диаметр. Согласно этому размеру выполняется расчет любой канализационной системы – «G».

На выбор диаметра ЧТ влияет объем сточных вод, проходящих через систему. Размер берется из диапазона 50–150 мм. Когда проводится внутренняя канализация, достаточно установить ЧТ с диаметром от 50 до 100 мм. Прокладка наружной системы выполняется с трубами, диаметр которых находится в диапазоне 100–150 мм.

При монтаже внутренней канализационной системы используются также дополнительные сантехнические изделия и стояки. Когда объем стоков увеличивается, диаметр труб берется из диапазона 500–1200 мм.

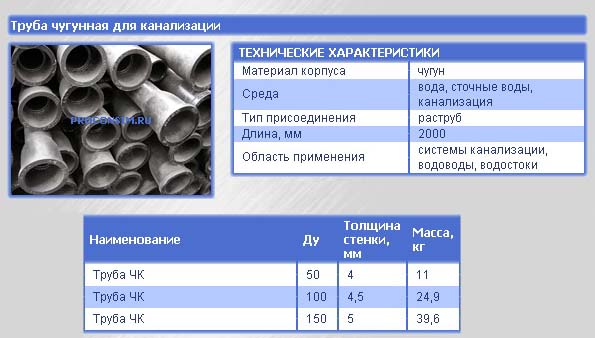

Масса и размер стенки

Одним из недостатков чугуна является его вес. Это очень неудобно и вызывает массу проблем при монтаже канализации. Однако благодаря большому весу, конструкция имеет очень высокую прочность, становится монолитной. В результате она работает долгие годы без ремонта. Согласно ГОСТу 6942-98, соотношение 2-х метров трубы и ее номинального диаметра должно иметь следующий вес:

• 50 мм – 11 кг;
• 100 мм – 25 кг;
• 150 мм – 40 кг.

Масса чугунных изделий зависит также от толщины стенки. Рассмотрим несколько вариантов.

1. Наружный диаметр равен 80 мм. Толщина стенки 8 мм. Масса одного метра трубы будет составлять 13 кг. Следовательно, 75 мм такого трубопровода – 1 т.
2. Диаметр изделия 170 мм. Общая длина 1 м. Стенка изделия – 10 мм. Согласно таблице вес составит 36 кг. 27 метров такой трубы будет весить 1 тонну.
3. При наружном диаметре более 1000 мм с толщиной стенки равной 27 мм масса изделия достигнет 620 кг.

Толщина стенки трубы влияет на прочность всей канализационной системы любого вида. От этой величины зависит ее надежность и срок эксплуатации. Это связано с тем, что давление на стенки трубы и различные нагрузки может спокойно выдержать изделие, имеющее определенные параметры. Поэтому чугунные трубы были разбиты на несколько классов:

Такие канализационные трубы могут спокойно работать при давлении 0,1 МПа, даже не имея антикоррозийного битумного покрытия. Подобные виды устанавливают только на очень ответственных участках канализационной сети.

После обработки битумом они могут выдержать и более высокое давление. У них самая большая толщина стенки. Показатель прочности всегда выше любого аналога. Эксплуатационный срок рассчитан на длительную работу.

Установка таких изделий проводится при монтаже канализационной системы внутри здания, с особыми условиями эксплуатации. Чугунные трубы «ЛА» устанавливаются при монтаже канализации в индивидуально доме. Они способны выдержать гидравлическое давление, которое не превышает 25 кгс/см². Могут спокойно работать в системах, где отсутствуют большие нагрузки.

Положительные и отрицательные качества

Сегодня чугунные трубы устанавливаются в большинстве канализационных систем. Свойства этих изделий позволяют их укладывать в любой тип грунта. Основными преимуществами считаются:

• очень высокая прочность;
• не боится перепадов температуры;
• большой срок эксплуатации;
• не горит;
• отвечает современным экологическим требованиям, не выделяет токсичных веществ;
• обладает отличными звукоизолирующими свойствами;
• не вступает в реакцию с агрессивными веществами;
• не боится коррозии.

К сожалению, кроме такого большого количества положительных свойств, чугунные изделия отличаются и рядом характерных недостатков. Некоторые факторы сильно влияют на трудоемкость при работе по установке канализационной системы:

• большая масса;
• повышенная хрупкость;
• для проведения монтажа требуется наличие специального оборудования, дополнительные материалы;
• очень высокая стоимость;
• ремонтные работы требуют больших денежных вложений.

Дополнительные сведения о чугунных трубах

Серый чугун используется производителями для изготовления труб внутренней канализации. Поверхности таких изделий покрываются антикоррозийным битумом как внутри, так и снаружи. Он становится мягким, когда температура нагрева превышает 60 градусов.

На таком покрытии запрещается наличие трещин, появление воздушных пузырей. Оно имеет гладкую и очень прочную поверхность. Причем сплошная поверхность битума не должна липнуть к стенке трубы. Категорически запрещается наличие следов, оставшихся от приспособлений для транспортировки.

Не допускается наличие выщерблин и потеков. Качество изделия проверяется на специальных технологических стендах прямо на производстве, изготавливающем чугунные трубы.

Проверку герметичности проводят визуальным осмотром участка трубопровода после его заполнения водой под давлением около 0,1 МПа. Места стыков не должны иметь течи. Наружные поверхности должны быть без следов запотевания.

Если такие дефекты отсутствуют, изделие считается герметичным. Габаритные размеры проверяются специальными эталонными приборами. Отклонения от номинала должны быть в пределах допустимых значений. Чтобы определить массу трубы, ее обязательно взвешивают. При покупке такого изделия потребитель может проверить его на соответствие любому проверяемому показателю.

Трубы имеют маркировку, которая находится прямо на раструбе. Ее наносят несмываемой краской. Иногда она отливается совместно с трубой. Маркировка должна иметь:

• товарный значок;
• цифры ГОСТа;
• артикул выпуска.

Готовые изделия могут иметь самую разную упаковку:

• контейнеры;
• кассеты;
• пакеты;
• связки, скрепленные проволокой.

Укладка раструбов выполняется в разные стороны. Согласно нормативным требованиям, изготовители обязаны выпускать изделия:

• с гарантийным сроком хранения — 3 года;
• с временем эксплуатации — 2 года.

Подведем итог

Без канализации невозможно обойтись ни одному человеку. Ее выбор должен быть сделан очень грамотно. Дешевый пластик не годится для жилых помещений или других административных учреждений. Он быстро выходит из строя, требует постоянного ухода и ремонта. Установленная чугунная канализация никогда не создает шума. Ее установка не требует проведения работ по изготовлению дополнительной звукоизоляции.

Чугун способен функционировать под большим давлением и рассчитан на длительный срок эксплуатации. Термостойкость материала и его прочность будут востребованы и в последующие годы.

Похожие статьи:

Чугунные » Вес труб » Труба

В таблицах указан вес чугунных труб напорных, предназначенных для напорных систем, согласно ГОСТ 9583-75.  В соответствии с упомянутым ГОСТ-ом, данные чугунные трубы являются раструбными, в зависимости от толщины стенки, подразделяются на три класса:  А, Б и ЛА.

Параметры чугунных напорных труб с раструбным соединением класса А

Условный проход, мм	Наружный диаметр, мм	Толщина стенки, мм	Масса 1м, кг	Метров в тонне
65	81	7,4	12,4	80,65
80	98	7,9	16,2	61,73
100	118	8,3	20,8	48,08
125	144	8,7	26,8	37,31
150	170	9,2	33,7	29,67
200	222	10,1	48,8	20,49
250	274	11,0	65,9	15,17
300	326	11,9	85,2	11,74
350	378	12,8	106,5	9,39
400	429	13,8	130,5	7,66
500	532	15,6	183,5	5,45
600	635	17,4	244,8	4,08
700	738	19,3	316,0	3,16
800	842	21,1	394,6	2,53
900	945	22,3	480,9	2,08
1000	1048	24,8	578,0	1,73

Параметры чугунных напорных труб с раструбным соединением класса Б

Условный проход, мм	Наружный диаметр, мм	Толщина стенки, мм	Масса 1м, кг	Метров в тонне
65	81	8,0	13,3	75,19
80	98	8,6	17,5	57,14
100	118	9,0	22,3	44,84
125	144	9,5	29,1	34,36
150	170	10,0	36,4	27,47
200	222	11,0	52,9	18,90
250	274	12,0	71,6	13,97
300	326	13,0	92,7	10,79
350	378	14,0	116,1	8,61
400	429	15,0	141,4	7,07
500	532	17,0	199,4	5,02
600	635	19,0	266,6	3,75
700	738	21,0	342,9	2,92
800	842	23,0	429,0	2,33
900	945	25,0	523,9	1,91
1000	1048	27,0	627,9	1,59

Параметры чугунных напорных труб с раструбным соединением класса ЛА

Условный проход, мм	Наружный диаметр, мм	Толщина стенки, мм	Масса 1м, кг	Метров в тонне
65	81	6,7	11,3	88,50
80	98	7,2	14,9	67,11
100	118	7,5	18,9	52,91
125	144	7,9	24,5	40,82
150	170	8,3	30,5	32,79
200	222	9,2	44,6	22,42
250	274	10,0	60,1	16,64
300	326	10,8	77,6	12,89
350	378	11,7	97,6	10,25
400	429	12,5	118,5	8,44
500	532	14,2	167,5	5,97
600	635	15,8	222,9	4,49
700	738	17,5	287,2	3,48
800	842	19,2	359,8	2,78
900	945	20,6	437,8	2,28
1000	1048	22,5	525,6	1,90

Вес ПНД трубы — таблица соотношения sdr и диаметр пэ трубы

Для того, чтобы воспользоваться нашей таблицей, Вам необходимо знать диаметр трубы, а также ее SDR.

SDR — это соотношение наружного диаметра трубы к толщине ее стенки. Соответственно, чтобы вычислить SDR необходимо номинальный наружный диаметр трубы поделить на толщину стенки.

Например, у трубы ПНД 110 мм с толщиной стенки 6,6 мм SDR будет равен 17

Важный момент — не имеет значения какой тип ПЭ трубы вас интересует, данная таблица поможет Вам определить вес любой ПНД трубы — водопроводной, газовой или технической.

В таблице указан вес 1 метра трубы.

Таблица весов ПНД труб

Номинальный наружный диаметр, мм	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг
	ПЭ100 SDR26		ПЭ100 SDR21		ПЭ100 SDR17		ПЭ100 SDR13,6		ПЭ100 SDR11
	PN 6,3		PN 8		PN 10		PN 12,5		PN 16
Трубы пнд (10 — 63 мм)
10	—	—	—	—	—	—	—	—	2,0	0,051
16	—	—	—	—	—	—	—	—	2,0	0,09
20	—	—	—	—	—	—	—	—	2,0	0,116
25	—	—	—	—	—	—	2,0	0,148	2,3	0,169
32	—	—	—	—	2,0	0,193	2,4	0,229	3,0	0,277
40	—	—	—	—	2,4	0,292	3,0	0,353	3,7	0,427
50	—	—	—	—	3,0	0,449	3,7	0,545	4,6	0,663
63	—	—	—	—	3,8	0,715	4,7	0,869	5,8	1,05
Трубы пнд (75 — 630 мм)
75	—	—	—	—	4,5	1,01	5,6	1,23	6,8	1,46
90	—	—	4,3	1,18	5,4	1,45	6,7	1,76	8,2	2,12
110	4,2	1,42	5,3	1,77	6,6	2,16	8,1	2,61	10,0	3,14
125	4,8	1,83	6,0	2,26	7,4	2,75	9,2	3,37	11,4	4,08
140	5,4	2,31	6,7	2,83	8,3	3,46	10,3	4,22	12,7	5,08
160	6,2	3,03	7,7	3,71	9,5	4,51	11,8	5,5	14,6	6,67
180	6,9	3,78	8,6	4,66	10,7	5,71	13,3	6,98	16,4	8,43
200	7,7	4,68	9,6	5,77	11,9	7,04	14,7	8,56	18,2	10,4
225	8,6	5,88	10,8	7,29	13,4	8,94	16,6	10,9	20,5	13,2
250	9,6	7,29	11,9	8,92	14,8	11	18,4	13,4	22,7	16,2
280	10,7	9,09	13,4	11,3	16,6	13,8	20,6	16,8	25,4	20,3
315	12,1	11,6	15,0	14,2	18,7	17,4	23,2	21,3	28,6	25,7
355	13,6	14,6	16,9	18	21,1	22,2	26,1	27	32,2	32,6
400	15,3	18,6	19,1	22,9	23,7	28	29,4	34,2	36,3	41,4
450	17,2	23,5	21,5	29	26,7	35,5	33,1	43,3	40,9	52,4
500	19,1	29	23,9	35,8	29,7	43,9	36,8	53,5	45,4	64,7
560	21,4	36,3	26,7	44,8	33,2	55	41,2	67,1	50,8	81
630	24,1	46	30,0	56,5	37,4	69,6	46,3	84,8	57,2	103
Трубы пнд (710 — 1600 мм)
710	27,2	58,5	33,9	72,1	42,1	88,4	52,2	108	64,5	131
800	30,6	74,1	38,1	91,4	47,4	112	58,8	137	72,6	170
900	34,4	93,8	42,9	116	53,3	142	66,1	173	81,7	212
1000	38,2	116	47,7	143	59,3	175	73,5	214	90. 8	261,16
1200	45,9	167	57,2	206	71,1	252	88,2	310,91	—	—
1400	53,5	277	66,7	280	83,0	—	102,9	422,96	—	—
1600	61,2	296	76,2	—	94,8	452,21	—	—	—	—

методы расчет; как рассчитать вес погонного метра – фото

Благодаря новым технологиям металлические трубы для подачи воды и газа постепенно заменяются пластиковыми, особенно при обслуживании внутри помещений. Однако требованиям, предъявляемым к внешним коммуникациям, особенно на тяжелых участках, ПЛП и ПЭ изделия далеко не всегда соответствуют.

Чугунная труба

Так что, несмотря на свою кажущуюся устарелость, чугунные трубы продолжают активно использоваться.

Чугун и изделия из него

Чугун – сплав железа и углерода, в котором массовая доля последнего составляет не менее 2,14%. Углерод обеспечивает сплаву высокую твердость, хотя и снижает при этом пластичность материала.

При изготовлении труб применяются два вида сплава.

• СЧ – серый, содержит пластинчатое графитовое зерно. Материал обладает высокой стойкостью к сжимающим нагрузкам, что позволяет сооружать вертикальные стояки большой высоты. Однако графитное зерно придает серому чугуну хрупкость: изделие можно разрушить сильным точечным ударом. Если подобного рода повреждения трубопроводу не грозят, то он может прослужить до 80 лет.
• ВЧШГ – применяется для производства не так уж давно. Это высокопрочный сплав с шарообразным графитным зерном, он менее хрупок, и превосходит серый по долговечности – до 100 лет, и стойкости к механическим нагрузкам.

Чугунные трубы: характеристики

Наиболее известная область применения – системы водоснабжения и канализация. Требования к последней довольно специфичны, а аварии на такого рода коммуникациях, представляют собой настоящее бедствие. Чугунный трубопровод считается наиболее надежным, благодаря определенным качествам.

• Коррозийная устойчивость – сплав не подвержен ржавлению и не создает условий к образованию и накоплению осадка на внутренней поверхности. В канализационных системах это качестве трудно переоценить. На фото – образец продукции.
• Чугунные трубы производятся методом литья – центробежного, непрерывного и так далее, и, соответственно, не содержат швов или свищей, что обеспечивает высокую стойкость к ударным нагрузкам.
• Высокая инертность – не взаимодействуют с химически агрессивными веществами даже при высокой температуре.
• Материал нечувствителен к низким температурам. Обладает минимальным коэффициентом удлинения, поэтому при монтаже отопительных систем или поставки горячей воды не требуется мер по компенсации.

• Возможная глубина укладки составляет 10 м.
• Срок службы изделий – до 100 лет. При этом в обслуживании трубопровод не нуждается.
• После окончания срока эксплуатации чугунные изделия полностью утилизируются без применения специальных процедур.

К недостаткам трубопровода относится большая масса, что увеличивает расходы при укладке на опоры и сроки монтажа, а также относительная нестойкость к точечным ударам.

Классификация продукции

По стойкости к внутреннему давлению изделия разделяются на две группы:

• напорные – применяются при сооружении водо- и газопроводов;
• безнапорные – или канализационные, используются для вывода сточных вод.

По способу соединения продукция классифицируется таким образом:

• раструбные – на одном конце трубы формируется раструб для соединения, второй остается гладким;
• безраструбные – оба конца изделия гладкие.

Типоразмеры

Виды чугунных труб регулируются ГОСТ, европейская продукция – стандартом DIN.

• Диаметр (наружный) – от 81 до 1000 мм с большим шагом.
• Толщина стенок – зависит от класса. Легкий – от 6,7 до 22, 5 мм, средний – от 7,4 до 24, 8 мм, у толстостенных изделий параметр принимает значения от 8 до 27 мм.
• Длина – не менее 0, 75 и не больше 10 м.

Как рассчитать вес чугунной трубы

Такая необходимость возникает часто:

• при расчете стоимости материала, так как продажа производится не в погонных метрах, а в тоннах;
• для определения грузоподъемности необходимой техники – разгрузчиков, транспорта, строительного крана;
• при вычислении трудозатрат и так далее.

Данные ГОСТ

В справочной литературе содержится таблицы с указанием теоретического веса изделия. Данные получены математическими расчетами на основе стандартных показателей. В случае использования немерных изделий, вычисления следует производить самостоятельно.

Определение веса по формуле

Наиболее популярным является способ вычисления объема материала и умножения его плотность сплава. Допустим, требуемая длина трубопровода составляет 100 м, диаметр приравнивается 170 мм, а толщина стенки – 9,2 мм. Для канализационных и водонапорных систем обычно применяется серый чугун, плотность его составляет 7100 кг/куб. м.

ВЕСОВАЯ ТАБЛИЦА ТРУБ



Вес одного погонного метра трубы полиэтиленовой и ПВХ трубы

Вес 1 м.п. трубы полиэтиленовой марки ПЭ 100 в кг
Диаметр трубы	SDR 11	SDR 13,6	SDR 17	SDR 17,6	SDR 21	SDR26
20	0,116	—	—	—	—	—
25	0,169	0,148	—	—	—	—
32	0,277	0,229	0,193	—	—	—
40	0,427	0,353	0,292	0,281	0,244	—
50	0,663	0,545	0,449	0,436	0,369	0,308
63	1,05	0,869	0,715	0,682	0,573	0,488
75	1,46	1,23	1,01	0,97	0,821	0,668
90	2,12	1,76	1,45	1,4	1,18	0,969
110	3,14	2,61	2,16	2,07	1,77	1,42
125	4,08	3,37	2,75	2,66	2,26	1,83
140	5,08	4,22	3,46	3,35	2,83	2,31
160	6,67	5,5	4,51	4,35	3,71	3,03
180	8,43	6,98	5,71	5,47	4,66	3,78
200	10,4	8,56	7,04	6,78	5,77	4,68
225	13,2	10,9	8,94	8,55	7,29	5,88
250	16,2	13,4	11	10,6	8,92	7,29
280	20,3	16,8	13,8	13,2	11,3	9,09
315	25,7	21,3	17,4	16,7	14,2	11,6
355	32,6	27	22,2	21,2	18	14,6
400	41,4	34,2	28	26,9	22,9	18,6
450	52,4	43,3	35,5	34	29	23,5
500	64,7	53,5	43,9	42	35,8	29
560	81	67,1	55	52,6	44,8	36,3
630	103	84,8	69,6	66,6	56,5	46

Вес одного погонного метра ПВХ трубы в кг

Диаметр трубы	SN 4	SN8
110	—	1,04
160	1,83	2,27
200	2,95	3,39
250	5,01	5,97
315	7,91	9,54
400	12,84	15,32
500	19,6	24,67

Более подробно о трубах ПВХ можно узнать  в основной статье Трубы ПВХ для наружной канализации

Вес 1 метра трубы: расчет массы стальной трубы, таблица

Узнать вес трубы может понадобиться в случае укладки трубопровода, а также при транспортировке изделий. К ряду основных характеристик трубопроводов относится некий показатель, как удельный вес. Удельным весом называется вес одного п.м. трубы, вычислить который можно различными способами. Для этого имеются специальные расчётные формулы, таблицы и даже онлайн-калькуляторы. Чтобы определить теоретический вес трубы, нужно определиться с рядом некоторых особенностей.

Электросварные трубы: классификация материалов

Стальные трубы из металлопроката в зависимости от формы представлены в двух вариантах:

• круглые,
• квадратные.

Классифицируются трубопроводы по такому критерию, как назначению. Они бывают следующих предназначений:

1. Водогазопроводные, имеющие высокие показатели внутреннего сечения.
2. Электросварные. Их применение связано с прокладкой магистральных коммуникаций. Такой вид изделий делится на прямошовные и спиралевидные.


Трубы с прямым швом появились достаточно давно, но нашли своё активное применение в строительстве трубопроводных магистралей.

Трубопроводы используются не только в сфере водо- и газопровода, но ещё и в области мебельного производства, строительной отрасли для монтажа конструкций в форме каркаса, и для сооружения ограждений.

В зависимости от качества изделий, они подразделяются на 4 основных критерия: А, Б, В и Д. Каждая группа имеет соответствующие характеристики. Для труб группы А характерно только контролирование механического состава, из которого изготавливается изделие. К группе Б относятся изделия, имеющие нормированный химический состав, а к категории В – комплексный контроль. Контролируются показатели механического и химического соединений, что позволяет получить качественную продукцию. Изделия, которые относятся к группе Д дополнительно проходят гидравлические виды испытаний.

При производстве труб допускаются отклонения толщины, не превышающие 15%.

Трубопроводы подразделятся на 2 класса точности. Они бывают следующих классов:

1. Первый класс. Изделия проходят обработку, при которой удаляются заусеницы с торцевых частей.
2. Второй класс. Эти изделия обработке от заусениц не подвергаются.

Рассматриваемые изделия производятся различной длины, которая варьируется в пределах от 4 до 12,6 м. При расчёте веса рассматриваемых изделий учитывается один немаловажный фактор – это зависимость массы изделия не только от длины, но ещё и от размера стенок.

Чугунные трубы и их особенности

При прокладке водопровода важно учитывать такие критерии, как срок службы материала, его прочность, а также масса и диаметр. Чугунные трубопроводы использовались для прокладки водопроводов достаточно давно, и сегодня их основным конкурентом является пластик. Если сравнивать пластик и чугун, то первый вариант имеет больше преимуществ, но все же уступает второму по таким критериям, как прочность, долговечность и надёжность.

В отличие от стальных сварочных изделий, чугунные материалы имеют намного больший вес, что связано с толщиной стенок этих изделий. Чтобы повысить качество чугунного материала, в его состав добавляется смесь шаровидного графита. Это позволило повысить показатели прочности, пластичности и устойчивости материала к растрескиванию при влиянии негативных агрессивных сред.

Популярность чугуна обусловлена разнообразием его диаметров, однако даже этот фактор не способствует снижению большого веса материала. Чтобы снизить вес, производители уменьшают длину труб, вызывая неудобства создания большого количества соединений. Однако при этом упрощается процесс монтажа.

К основным преимуществам чугунных изделий относятся:

1. Высокий срок службы, составляющий более 100 лет.
2. Низкие показатели аварийности.
3. Устойчивость к физическим и механическим нагрузкам.
4. Стойкость к перепадам температур.

Зная характеристику двух вариантов металлических труб, нужно разобраться в вопросе измерения веса 1 метра изделия.

Удельный вес и особенности его определения

Перед тем, как узнать, сколько весит 1 метр трубы, нужно выяснить, что же такое удельный вес. Удельным весом называется значение массы трубы длинной в 1 погонный метр. Такое обозначение удобное, так как даёт возможность рассчитать вес круглой трубы или даже целых партий.

Чтобы провести расчёт, понадобится прибегнуть к выяснению следующей информации:

1. Определение показателей внешнего сечения изделий.
2. Размер стенок изделий.
3. Длина, которая является немаловажным параметром при выявлении веса.
4. Марка стали. Зная марку стали, можно выполнить максимально-точный расчёт веса. Для сравнения стоит отметить, что чугунные изделия будут иметь больше вес, чем стальные.

Указанная выше информация находится в сопроводительной документации, прилагаемая к изделиям, а также добывается путём самостоятельного проведения замеров. Чтобы узнать общий вес трубы, первоначально нужно выявить удельную массу, после чего полученное значение умножается на длину изделия. В результате имеем общую массу трубы. Ниже изображена таблица, в которой указаны параметры электросварных труб и их удельная масса.

Выявление веса электросварной трубы – это важное мероприятие, проводимое при перевозке, учёте и изготовлении изделий. Вес бесшовной трубы выясняется для того, чтобы выявить оптимальный способ транспортировки. Зная вес стальных водогазопроводных труб, можно рассчитать необходимое количество соединительных и крепёжных элементов, опор и подвесов.

Особенности выявления удельного веса стальных труб

Простой способ выявления веса 1 м трубы – это воспользоваться онлайн-калькулятором. Однако не всегда имеется под рукой компьютер, в котором можно произвести автоматический расчёт. Второй вариант выявления веса металлоконструкции – это произвести её взвешивание. Взвешивать трубу – это трудоёмкий процесс, поэтому остаётся третий вариант – это расчёт массы трубы по формуле.

Вес рассматриваемых изделий зависит не только от 1 метра материала, но ещё и от геометрических данных. Длина устройства, принимаемая при проведении расчётов, составляет 1 метр. Плотность стальных труб равняется постоянному значению 7850 кг/м3.

Вычисления удельного веса рассматриваемого изделия определяются посредством выполнения таких манипуляций:

1. Просмотр веса 1 метра стальной трубки по таблице. Данный параметр уже предварительно рассчитывается по ГОСТу.
2. Воспользоваться математическими значениями, и определить значение 1 погонного метра трубы с применением математических формул.

Оба метода позволяют получить только ориентировочный ответ на вопрос. Ведь для получения максимально точного ответа понадобятся такие важные сведения:

1. Точная марка стали. Все виды марок разнятся друг от друга по плотности (от нормированного стандарта), поэтому возникают погрешности.
2. Форма трубы и равномерность толщины по всей длине. На сварном шве имеется утолщение, определить значение которого практически нереально.
3. Округление. При проведении расчётов часто приходится использовать величины, которые являются округлёнными. В конечном счёте это негативно влияет на получение конечного результата.

Таблицы для выявления удельного веса сварных труб пользуются популярностью. Для их определения применяются сложные математические формулировки. Зачастую максимальная точность не нужна, поэтому табличных значений вполне достаточно.

Таблица веса трубы стальной водогазопроводной

Часто случается так, что даже в большом табличном перечне отсутствуют данные для конкретной продукции. Если это случилось, то рекомендуется использовать значение, ближайшее по имеющимся параметрам металлопроката.

Проведение расчётов

Расчёт удельного веса проводится по формулам. Для этого вычисляется объём стали, который был использован для изготовления 1 метра трубопровода. После получения 1 метра стали, выполняется умножение заданной величины на соответствующие стандарты плотности (7850 кг/м3 – для стали). У чугунных труб различают следующие стандартные значения плотности:

• серый чугун – 7100 кг/м3,
• белый – 7500 кг/м3,
• ковкий – 7300 кг/м3.

Для определения объёма продукции самостоятельно, нужно выполнить такие манипуляции:

1. Рассчитать значение объёма трубы по её характерным значениям. Чтобы узнать объём, нужно рассчитать площадь детали, а после умножить на длину изделия, т.е. 1 метр.
2. Рассчитывается объём полого участка. Для выполнения данной операции нужно знать размеры полости. Для определения размеров полости нужно отнять внешнее сечение от двойного показателя толщины стенок. Это уместно для изделий круглой формы, а для квадратных или прямоугольных труб значение веса определяется аналогичным образом.

Для получения готового значения объёма требуется от первого значения отнять второе. Для определения объёма продукции имеется специальная формулировка:

V=R*R*π*L,

В формуле:

V – объем, который измеряется в м3,

R – радиус,

π постоянное значение(3,14),

L – длина.

Для выявления веса 1 п.м. трубы имеется такая формула:

m=π*(D-T)*T*L*P,

где, D – величина наружного сечения изделия,

Т – толщина стенок,

L – длина изделия,

P – плотность.

Исходя из представленной формулы, не составит большого труда вычислить вес 1 метра трубы. Данная формула применяется как для стальных, так и чугунных материалов.

При проведении расчётов нужно все значения подставлять в метрах и килограммах.

Рассмотрим ещё один вариант расчёта удельной массы трубы, который активно пользуется в металлургии.

Формула имеет следующий вид:

m=(Д-T)*T*0,025,

где, Д – это наружный диаметр,

Т – толщина стенок.

Для примера используем трубопровод из чугуна, длина которого составляет 200 м, диаметр равен 118 мм и толщина стенок 8,3 мм:

m=(118-8,3)*8,3*0,025*200=4552кг.

Если эти же значения подставить в формулу, которая представлена выше, то получится следующее:

m=3,14(0,118-0,0083)*0,0083*200*7100=4059кг.

Для чугунных изделий имеется стандартная таблица массы одного метра трубы.

Исходя из формул, представленных выше, можно рассчитать, сколько метров в тонне трубы. Аналогичным образом рассчитывается вес для насосно-компрессорной трубы. НКТ изготавливают из разных материалов, поэтому перед проведением расчётов нужно уточнить плотность материала.

При проведении расчётов по формулам рекомендуется опираться на табличные значения, что поможет получить максимально-точные данные. В качестве дополнения, всегда можно подставить необходимые параметры трубы в калькулятор-онлайн, чтобы вычислить вес трубопровода.

Загрузка…

Как узнать вес стальных труб и калькулятор веса

Вы решили поменять у себя дома трубопровод, и точно знаете, какое количество метров труб вам будет необходимо. Казалось бы, все, можно ехать за покупками, закрепив багажник на крышу вашего легкового автомобиля, или наняв грузовую машину с открытым кузовом. И вот здесь-то и всплывает необходимость определения точного расчета массы профильной стальной трубы, и онлайн калькулятор на месте приобретения без знания формул вам, скорей всего, не поможет. Так как необходимо знать, какое количество метров стальной профильной трубы определенного размера можно загрузить в ваш легковой автомобиль, у которой есть ограничения по весу грузоподъемности.

Точно также, арендуя грузовую машину, вы должны точно знать, что вся партия купленного профиля будет доставлена за раз. И это еще с условием, когда вы платите аренду грузовика почасово. А если вы оговариваете при составлении договора еще и массу стальных труб, тем более, необходимо предварительно знать вес трубных профилей, которые будете покупать. То есть – без знаний и таблиц, как произвести расчет веса трубного стального профиля в квадратном или круглом профиле, вам просто не обойтись. Поэтому рассмотрим несколько способов расчета для разных условий.

Рассчитываем вес стальной профилированной трубы

Первый способ

Не каждый материал может по прочности сравниться со сталью, именно по этой причине трубам из этого металлического профиля отдается самое большое предпочтение. Продаются и изготавливаются эти трубы в погонных метрах, при этом на складе можно выбрать прямоугольные и круглые профили как поштучно, так и связками. Вроде бы, что еще надо для покупки требуемого количества профильных изделий? Но, часто, важно знать вес приобретаемого материала.

Все причины для этого расчета указаны выше, теперь же нам необходимо выяснить, как именно можно определить массу разных профилей. В ГОСТе 8732 78 указывается общий способ для всех видов стальных профилированных труб, которые отличаются между собой только сечением, для этого взята средняя плотность стали 7850 кг./м.куб. Для получения необходимого результата нужно использовать таблицу, которая указана в ГОСТе 8732 78 для определения значений толщины стенки и диаметра, а после рассчитать по формуле.

M=0.02466 х S(Dn-S), в которой:

• S – толщина стенки круглого профиля;
• Dn – внешний диаметр.

Но этот способ даст только приблизительный расчет веса погонного метра трубного профиля. Использовать его нужно, если вы предварительно не знаете массу необходимых профилей и теперь на месте его высчитываете с помощью калькулятора.

Второй способ

Для более точного определения есть другая формула, для вычисления которой нам будут необходимы такие данные, как внутренний и наружный диаметр, плотность металла, профильная площадь сечения, объем. В чем удобство этого способа, так это в том, что он подойдет и для медных, и для чугунных, и для стальных изделий. Непосредственно формула выглядит таким образом.

m=p х V, где:

• V – объем;
• p – плотность.

Но на этом расчеты лишь начинаются, нам необходимо знать профильный объем. Его мы рассчитываем так.

V=S х L, в которой:

• L – длина трубы;
• S – площадь профильного сечения.

При этом последнее значение будет зависеть от внутреннего и наружного диаметров. Отсюда:

S=π(D2-d2) / 4, в которой:

• D – внешний диаметр;
• d – внутренний диаметр, который не всегда известен и рассчитывается по формуле: d=D-2 х b, b – толщина стенки трубы.

Но из всех этих данных, в приведенной универсальной формуле для круглых профилей у нас остается неизвестным только одно – плотность металла. Естественно, можно использовать среднее значение, как описано в ГОСТе 8732 78, но в этом случае формула теряет универсальность. Потому мы будем использовать ГОСТ 1412 85 для определения плотности чугуна, ГОСТ 1050 88 для стали, и т. д. Видим, что стали 10, 20, 40 и 60 имеют плотности 7856 кг/м. куб, 7859 кг/м. куб, 7850 кг/м. куб и 7800 кг/м. куб.

У серого чугуна СЧ-10, СЧ-20 и СЧ-30 плотность – 6800 кг/м. куб, 7100 кг/м. куб и 7300 кг/м. куб. У кованого чугуна плотность – 7000 кг/м. куб, у высокопрочного – 7200 кг/м. куб., а у меди М 0, М 1, М 2 и М 3 общая плотность – 8940. Чтобы рассчитать результат в килограммах, все подсчеты с длинами и иными размерами, как правило, происходят в метрах, так как величины плотности считаются в кг/м3.

Масса профильной трубы – расчет калькулятором

Первый способ

Вышеописанный способ подходит лишь для круглых профилей, а что делать, если необходима прямоугольная труба? Для этого есть другой способ, но он также выдает только усредненный результат, естественно, с условием, что вы будете использовать среднее показание плотности стали, а именно – 7850. Но вам никто не мешает использовать уже определенные нами для вышеописанной формулы величины плотности разных цветных металлов и их сплавов.

Непосредственно формула выглядит таким образом:

МП=b х 2(А + В) х ρ, где:

• p – плотность;
• A, B – длины сторон;
• b – толщина стенки трубы.

Как определить толщину стенки профиля, вы знаете из формулы, указанной выше.

Существует и другой метод, для которого воспользуемся формулой определения массы круглого диаметра профиля. Некоторые могут спросить: «Причем здесь она, когда для расчетов необходимо сечение?». Но, вспомним, что формула определение массы такая, m=p х V, таким образом, нам необходим объем и плотность трубы из определенного металла. Плотность у нас есть в избытке, можно указывать разные значения, с помощью различных ГОСТов, а объем легко получить, и даже не по одной, а по нескольким формулам. Но, каждый из способов немного изменит калькулятор труб, во всех случаях масса трубы будет разной.

Итак, разберем первый вариант определения объема. Сперва представим трубу в форме прутка. Говоря иначе, нам необходимы длина прямоугольного профиля и внешние размеры сторон. Умножаем данные величины и в результате имеем объем трубы с внутренней пустотой. Затем нам необходимо узнать объем внутренней полости трубы. Умножаем длину и длины сторон внутри. Отнимаем этот результат от первого и определяем объем металла, который находится в стенках трубы. Затем, чтобы узнать вес трубы, в калькулятор нужно подставить любое требуемое значение плотности материала.

Второй способ

Второй метод немного сложней, с условием, что стенка изделия имеет разную толщину по всему контуру (в горячекатаном трубопрокате), которую нам и необходимо измерить. Для этого меряем одну сторону трубы и множим данную величину на усредненную толщину этой стенки. Эту процедуру делаем еще 3 раза для всех сторон. Так, мы имеем объемы 4 граней профиля, суммировав которые, определим общее значение. Этот результат и нужно умножить на плотность материала, из которого изготовлена труба.

Чтобы определить вес метра стальной профилированной трубы, необязательно делать сложные математические подсчеты. При наличии сети Интернет не составит сложности найти калькулятор онлайн для расчета массы как прямоугольного, так и круглого сечения трубы.

Оцените статью: Поделитесь с друзьями!

Американский

Стандартные размеры

Труба с гладким концом

Ковкий чугун с центробежным литьем

Размер (дюймы)	т фунтов Толщина дюймы	Масса фунт / фут	т фунтов Толщина в.	Масса (фунт / фут)
4	0,25	10,9	0,32	13,8
6	0,25	16,0	0,34	21,4
8	0,25	21,1	0.36	30,1
10	0,26	27,1	0,38	39,2
12	0,28	34,8	0,40	49,2
14	0,28	40,4	0,42	60.1
16	0,3	49,3	0,43	70,1
18	0,31	57,2	0,44	80,6
20	0,33	67,5	0,45	91,5
24	0.33	80,8	0,47	114,4
30	0,34	103,5	0,51	154,4
36	0,38	138,5	0,58	210,3
42	0,41	173.8	0,65	274,0
48	0,46	222,6	0,72	346,6
54	0,51	279,7	0,81	441,9
60	0,54	317,0	0. 83	485,0
64	0,56	350,5	0,87	542,0

AWWA C151 — минимальные классы толщины в этом стандарте: класс 350 для размеров 4–12 дюймов, класс 250 для размеров 14–20 дюймов, класс 200 для размеров 24 дюймов и класс 150 для размеров 30–64 дюймов.

AWWA C115 — минимальная толщина для всех размеров трубы из высокопрочного чугуна для нарезания резьбы на фланцах.

Стеновая труба обычно изготавливается из трубы из высокопрочного чугуна с шаровидным графитом особого класса 53, но может поставляться с минимальными классами, если не включены резьбовые фланцы или резьбовые раструбы MJ или если не указано иное.

Schedule 40 Чугунная труба | Размеры стальных труб SCH 40 | Стальная труба SCH 40 номинальное давление

Таблица 40 Поставщики чугунных труб, Склад оцинкованных труб, таблица 40

Таблица 40 Вес чугунной трубы, Таблица 40 Размеры железной трубы, Таблица 40 Таблица чугунных труб, Таблица 40 Цена чугунной трубы, Таблица 40 Цена черной трубы, Таблица 40 Прочность чугунной трубы, Таблица 40 Толщина стенки чугунной трубы, Спецификация 40 Чугунная труба номинальное давление

Железная труба Schedule 40 на продажу, цена 1 дюйм Schedule 40 Чугунная труба, 2 стальных трубы SCH 40 дистрибьютор, список 40 дилеров черной стальной трубы в Индии, ASTM A53 schedule 40 бесшовные трубы из углеродистой стали Экспортер в Индии, Schedule 40 оцинкованные Стальные трубы Stockist в Мумбаи, Поставщик черных железных труб сортамента 40, дистрибьютор труб из углеродистой стали сортамента 40, Производитель черных труб сортамента 40, 3 трубы Sch 40 Trader, Бесшовные стальные трубы сортамента 40 Акционер

Посетите крупнейший завод крепежных деталей из инконеля , проверьте обновленные Болты из хастеллоя Прайс-лист

Новый сток !!! Проверить цену Nickel 200 Tube

Schedule 40 Вес чугунной трубы | Таблица 40 Размеры чугунных труб | График 40 Цена чугунных труб | Номинальное давление чугунной трубы Schedule 40

Тема на странице:

• График 40 Вес чугунной трубы
• Размеры чугунной трубы Schedule 40
• Таблица 40 Чугунные трубы Таблица
• График 40 Чугунная труба Цена
• Schedule 40 Черная трубка Цена
• График 40 Прочность чугунных труб
• Schedule 40 Толщина стенки чугунной трубы
• График 40 Номинальное давление чугунной трубы
• Номинальный размер трубы (NPS)

Чугун труба представляет собой трубу, которая была историческое использование в качестве напорной трубы для передачи воды, газа и сточных вод, а также в качестве воды дренажной трубы в течение 19-го и 20-го века. Он состоит преимущественно из трубы из серого чугуна и часто используется без покрытия, хотя более поздние покрытия и футеровка уменьшают коррозию и улучшают гидравлику. На смену чугунным трубам пришла труба из высокопрочного чугуна, которая является прямым развитием, и большинство существующих производственных предприятий перешли на новый материал в 1970-х и 1980-х годах. (см. Википедию)

Steel Tubes India — производитель, складской запас и поставщик особо тяжелых чугунных грунтовых труб и фитингов от 2 до 15 дюймов, а также труб с двумя ступицами от 2 до 6 дюймов.У нас также есть полный ассортимент труб и фитингов без рукавов от 1 ½ «до 15».

ASTM A48 КЛАСС 40 СЕРЫЙ ЧУГУН

ASTM A48 No. 40 — средний сорт серого чугуна в США. Для других стран нет равной оценки. В Китае это может быть класс между HT250 и HT300 или между GG25 и GG30.

Физические свойства класса 40:

Предел прочности на разрыв, испытанный на испытательном стержне мин.276 МПа. Что касается серого чугуна, то в норме требований к пределу текучести и относительному удлинению не было. Твердость должна быть около 200–250 твердости по Бринеллю. Однако этот диапазон приведен только для справки. В зависимости от характера отливок и применения чугунолитейные заводы и клиенты могут производить и требовать особого диапазона твердости.

Химический состав класса 40:

Что касается этой марки, химический состав не требуется в стандартах, производители чугуна могут корректировать свой состав в соответствии со своим опытом, при условии, что предел прочности на разрыв может соответствовать требованиям.Ниже приведены общие химические компоненты только для справки.

C: 2,80-3,30, Si: 1,20-1,70, Mn: 0,70-1,20, P≤0,15, S≤0,12, углеродный эквивалент: 3,7-3,9.

Труба чугунная

Выберите механические или надувные заглушки для труб на основе указанного ниже внутреннего диаметра трубы и давления, которое необходимо заблокировать

No-Hub

Размеры и допуски втулки и втулки для труб и фитингов без ступицы

Размер	Внутренний диаметр ствола	Внешний диаметр ствола	Внешний диаметр ствола	Ширина втулки	Толщина ствола		Проушина для позиционирования прокладки
дюймы	в дюймах	в дюймах	в дюймах	в дюймах	в дюймах	в дюймах	в дюймах
	B	Дж	M	Н (±.13)	T-Ном.	Т-Мин.	Вт
1,5	1,50 ± 0,09	1,90 ± 0,06	1,96 ± 0,06	0,25	,16	.13	1,13
2	1,96 ± 0,09	2,35 ± 0,09	2,41 ± 0,09	0,25	,16	,13	1,13
3	2. 96 ± 0,09	3,35 ± 0,09	3,41 ± 0,09	0,25	,16	,13	1,13
4	3,94 ± 0,09	4.38+.09	4,44 + 0,09	.31	,19	0,15	1,13
		-,05
5	4.94 ± 0,09	5,30 + 0,09	5,36 ± 0,09	.31	,19	0,15	1,50
		— 0,05
6	5.94 ± 0,09	6,30 + 0,09	6,36 + 0,09	.31	,19	0,15	1,50
		— 0,05
8	7. 94 ± 0,13	8,38 ± 0,09	8,44 ± 0,09	.31	,23	,17	2,00
10	10,00 ± 0,13	10.56 ± 0,09	10,62 ± 0,09	.31	,28	,22	2,00
12	11,94 ± 0,09	12,50 ± 0,13	12.62 ± 0,13	.31	,28	,22	2,75
15	15,11 ± 0,09	15,83 ± 0,13	16,12 ± 0,13	.31	,36	.30	2,75

Десятифутовые пучки труб (для труб без ступицы)

Размер	шт.	Вес	Высота
	каждый	фунтов	в дюймах
1. 5 х 10	72	2109	12
2 х 10	54	2068	11
3 х 10	36	1965	14
4 х 10	27	1943	17
5 х 10	24	2380	20
6 х 10	18	2142	23
8 х 10	8	1332	22
10 х 10	6	1542	26
12 х 10	6	1925	29
15 х 10	2	1002	19
Указанные выше веса являются приблизительными и предназначены только для транспортировки.

Сервисные веса

Размер	Длина телескопирования	Hub I.D.	Баррелл О.Д.	Barrell I.D.	Номинальная толщина
дюймы	Y	А	Дж	B	т
2	2.50	2,94	2.30	1,96	0,17
3	2,75	3,94	3,30	2,96	0.17
4	3,00	4,94	4,30	3,94	0,18
5	3,00	5,94	5.30	4,94	0,18
6	3,00	6,94	6,30	5,94	0,18
8	3. 50	9,25	8,38	7,97	0,23
10	3,50	11,38	10,50	9,94	0.28
12	4,24	13,50	12,50	11,94	0,28
15	4,25	16,95	15.88	15,16	0,36

Пятифутовая труба с одной ступицей

Размер	Длина (L)	Вес
	фут	фунтов
2 х 5	5	22.5
3 х 5	5	31,8
4 х 5	5	41,0
5 х 5	5	52,5
6 х 5	5	69. 2
8 х 5	5	101,0
10 х 5	5	150,9
12 х 5	5	185.7
15 х 5	5	287,5

Очень тяжелая

Размер	Длина телескопирования	Хаб I.Д.	Баррелл О.Д.	Barrell I.D.	Номинальная толщина
дюймы	Y	А	Дж	B	т
2	2.50	3,06	2,38	2,00	0,19
3	2,75	4,19	3,50	3,00	0.25
4	3,00	5,19	4,50	4,00	0,25
5	3,00	6,19	5. 50	5,00	0,25
6	3,00	7,19	6,50	6,00	0,25
8	3.50	9,50	8,62	8,00	0,31
10	3,50	11,62	10,75	10,00	0.37
12	4,25	13,75	12,75	12,00	0,37
15	4,25	16,95	15.88	15,00	0,44

Пятифутовая труба с одной ступицей

Размер	Длина (L)	Вес
	фут	фунтов
2 х 5	5	25. 0
3 х 5	5	44,4
4 х 5	5	59,6
5 х 5	5	73,7
6 х 5	5	81.4
8 х 5	5	141,1
10 х 5	5	196,7
12 х 5	5	245.2
15 х 5	5	350,0
Содержимое этого веб-сайта можно использовать, но без каких-либо гарантий или обязательств. Эта информация считается правильной, но ее всегда следует перепроверять с альтернативными источниками. Строго придерживайтесь всех применимых национальных и местных правил и практик.

Предупреждение: Все заглушки трубопровода должны быть заблокированы или надежно закреплены против силы, равной давлению на головке, умноженному на площадь поперечного сечения трубы.Мусор или выступы в трубопроводе могут повредить уплотнение или привести к разрыву надувных заглушек. НИКОГДА не используйте надувную пробку, если ее выход из строя может привести к травмам или катастрофическим повреждениям, или в качестве единственного средства защиты персонала, работающего ниже по течению. НИКОГДА не используйте испытательное давление, превышающее пропускную способность самой слабой трубы или компонента системы.
Примечание 1: Механические и литые резиновые заглушки обычно используются для испытаний, потому что изготовленные заглушки типа Multi-Flex могут допускать некоторую просачивание, если не настроены для положительного уплотнения.
Примечание 2: Мы постоянно обновляем наши продукты, и, хотя мы стараемся поддерживать веб-сайты в актуальном состоянии, возможно, более актуальные спецификации могут быть указаны в ценовом предложении или в подтверждающем заказе.

ПОЧЕМУ ЧУГУН?

• Наивысшая прочность
• Твердость
• Устойчивость к износу и реакция на термообработку
• Отличное до очень хорошее демпфирование шума и вибрации
• Очень хорошая обрабатываемость

Класс

Спецификация		или класс	Cu	Твердость макс., HB	Предел прочности при растяжении мин, Ksi
ASTM A159	Серый чугун	G1800		187	18
		G2500		170-229	25
		G3000		187-241	30
		G3500		207-255	35
		G4000		217-269	40
ASTM A47	Ковкий чугун	32510			50
ASTM A48	Серый чугун	20			20
		25			25
		30			30
		35			35
		40			40
		45			45
		50			50
		55			55
		60			60
ASTM A439	Аустенитный высокопрочный чугун	Д-2		139-202	58
		Д-2Б		148-211	58
		D-2C		121–171	58
		Д-3		139-202	55
		Д-3А		131-193	55
		Д-4		202-273	60
		Д-5		131–185	55
		Д-5Б		139–193	55
		Д-5С		131-193	65
ASTM A532	Утюг, устойчивый к истиранию	I-A		550 мин
		I-B		550 мин
		I-C		550 мин
		I-D		500 мин
		II-A	1. 2	550 мин
		II-B	1,2	450 мин
		II-D	1,2	450 мин
		III-A	1.2	450 мин
ASTM A536	Ковкий чугун	60-40-18			60
		65-45-12			65
		80-55-06			80
		100-70-03			100
		120-90-02			120
ASTM A897	Шлифованный высокопрочный чугун	110-70-11			110
		130-90-09			130
		150-110-07			150
		175-125-04			175
		200-155-02			200
		230-185-01			230

Таблица труб СЧ 40, габариты, масса и толщина стенки трубы

SCH 40 Стальная труба, размер ANSI B 36.

10

Внешний диаметр, внутренний диаметр и толщина различных труб

Номинальный размер		ЦЕНТРОБЕЖНАЯ ТРУБКА ANSI A21.6 • ANSI A21.8 AWWA C106 • AWWA C108			PIT CAST PIPEANSI A21.2 AWWA C102
	O.D.	I.D.	ТОЛЩИНА	O.D.	I.D.	ТОЛЩИНА
		КЛАСС 50	50 фунтов / кв. Дюйм	115 футов.HD.
3 «	3,96	3,32	.32	3,80	3,06	0,37
4 «	4.80	4,10	0,35	4,80	4,00	.40
6 «	6,90	6,14	0,38	6. 90	6,04	.43
8 «	9,05	8,23	.41	9,05	8,13	.46
10 «	11.10	10,22	.44	11,10	10,10	0,50
12 «	13,20	12,24	0,48	13.20	12,12	.54
14 «	15.30	14,34	0,48	15.30	14,22	.54
16 «	17.40	16,32	.54	17,40	16,24	.58
18 «	19,50	18,42	.54	19.50	18,24	0,63
20 «	21,60	20,46	. 57	21,60	20,28	0,66
24 «	25.80	24,54	0,63	25,80	24,32	0,74
30 «	32,00	30,42	0,79	31.74	30,00	0,87
36 «	38,30	36,56	0,87	37,96	36,02	0,97
42 «	44.50	42,56	0,97	44,20	42,06	1,07
48 «	50,80	48,68	1.06	50.50	48,14	1,18
54 «	–	–	–	56,66	54,06	1,30
60 «	–	–	–	62. 80	60,02	1,39
		КЛАСС 100	100 фунтов / кв. Дюйм	231 FT. HD.
3 «	3.96	3,32	.32	3,80	3,06	0,37
4 «	4,80	4,10	0,35	4.80	4,00	.40
6 «	6,90	6,14	0,38	6,90	6,04	.43
8 «	9.05	8,23	.41	9,05	8,13	.46
10 «	11,10	10,22	.44	11.10	10,10	0,50
12 «	13,20	12,24	0,48	13,20	12,12	. 54
14 «	15.30	14,28	,51	15.30	14,14	.58
16 «	17,40	16,32	.54	17.40	16,14	0,63
18 «	19,50	18,34	.58	19,50	18,14	0,68
20 «	21.60	20,36	0,62	21,60	20,18	0,71
24 «	25,80	24,44	0,68	25.80	24,20	0,80
30 «	32,00	30,42	0,79	32,00	30,12	0,94
36 «	38. 30	36,56	0,87	38,30	36,20	1.05
42 «	44,50	42,56	0,97	44.50	42,00	1,25
48 «	50,80	48,68	1.06	50,80	48,06	1,37
54 «	–	–	–	57.10	54,08	1,51
60 «	–	–	–	63,40	60,16	1,62
		КЛАСС 150	150 фунтов / кв. Дюйм	346 футов.HD.
3 «	3,96	3,32	. 32	3,80	3,06	0,37
4 «	4.80	4,10	0,35	4,80	4,00	.40
6 «	6,90	6,14	0,38	6.90	6,04	.43
8 «	9,05	8,23	.41	9,05	8,13	.46
10 «	11.10	10,22	.44	11,10	10,02	.54
12 «	13,20	12,24	0,48	13.20	12,04	.58
14 «	15,65	14,63	,51	15,65	14,39	0,63
16 «	17. 80	16,72	.54	17,80	16,44	0,68
18 «	19,92	18,76	.58	19.92	18,46	0,73
20 «	22,06	20,82	0,62	22,06	20,40	0,83
24 «	26.32	24,86	0,73	26,32	24,46	0,93
30 «	32,00	30,30	0,85	32.40	30,20	1,10
36 «	38,30	36,42	0,94	38,70	36,26	1,22
42 «	44. 50	42,40	1.05	45,10	42,40	1,35
48 «	50,80	48,52	1,14	51.40	48,44	1,48
54 «	–	–	–	57,80	54,54	1,63
60 «	–	–	–	64.20	60,42	1,89

График 40 Чугунная труба

Мы снабжаем дистрибьютором Schedule 40 Pipe в Индии:

MSL Make Schedule 40 дилеры труб в Индии, ISMT Schedule 40 дилеры труб в Индии и JINDAL SAW Schedule 40 дилеры труб в Индии

График 40 Чугунная труба Цена

• Труба чугунная! 0.5 дюймов стальная оцинкованная труба sch50 жесткая горячеоцинкованная стальная труба 4 дюйма
  Цена FOB для Справки в Индии: 520-690 долларов США за тонну
.
• 7,6 7,7 7,8 мм! шероховатость чугунная труба astm a53 sch50 черная трубка
  Цена на FOB в Индии: 400-500 долларов США за тонну
.
• Профессиональная отливка из чугуна sch50 / sch 80 оцинкованная стальная труба с сертификатом CE
  Цена FOB для Справки в Индии: 350-450 долларов США за тонну
• График 40 чугун труба стальная сч50 а106б
  Цена FOB для Справки в Индии: 500-750 долларов США за тонну
.
• Чугунное литье sch50 / sch 80 труба бесшовная из углеродистой стали
  Цена FOB для Справки в Индии: 300-500 долларов США за тонну
• Заглушки чугунные, стальная труба sch50 черная
  Цена FOB для Справки в Индии: 380-620 долларов США за тонну
.
• Чугунное литье sch50 / sch 80 предварительно оцинкованная стальная труба / труба / трубки / трубопровод, строительный материал / конструкционный материал, сделанный в Китае
  Цена FOB для Справки в Индии: 350-480 долларов США за тонну
.
• Черная железная труба Круглая труба для строительства и мебели
  Цена на условиях FOB в Индии: 300-400 долларов США за метрическую тонну
• черная железная труба sch50
  Цена FOB для Справки: US $ 650-850 / Метрическая тонна
• 2018 экономичная чугунная труба / черная стальная труба
  Цена FOB для Справки в Индии: 200-620 долларов США за тонну
.
• Schedule 40 Стальная труба с черным эпоксидным покрытием
  Цена FOB в Индии: 25 долларов США.36-66.45 / шт
• чугунное литье sch50 / sch 80 предварительно оцинкованная стальная труба / труба / трубки / трубопроводы строительные / конструкционные материалы сделано в китае
  Цена FOB для Справки в Индии: 380-460 долларов США за тонну
.
• Льготная поставка производителя Высококачественная чугунная труба sch50 с эпоксидным покрытием
  Цена FOB для Справки в Индии: 700-870 долларов США за тонну
.
• график 40 чугун sch50 a106b труба стальная
  Цена FOB для Справки в Индии: 500-850 долларов США за тонну
.
• Sch50 без ступицы 500 мм труба чугунная
  Цена FOB для Справки в Индии: US $ 600-1500 / шт.
.
• растяжение вытяжной трубы из черного чугуна sch50 индийский поставщик
  Цена на условиях FOB в Индии: 660 долларов США.0-700.0 / Тонн
• Фитинг из углеродистой стали ASTM A536 трубный фитинг из высокопрочного чугуна 90 градусов lr bw колено a234 wpb sch50
  Цена FOB для Справки в Индии: 450,0-2000,0 долл. США / тонну
.
• Труба из высокопрочного чугуна DN350 мм
  Цена FOB для Справки в Индии: 600-800 долларов США за тонну
• Черная квадратная труба / квадратная труба / квадратная труба из черного железа на складе
  Цена FOB для Справки в Индии: 500-700 долларов США за тонну
• Чугунные прозрачные трубы из углеродистой стали sch50
  Цена FOB для Справки в Индии: 460-700 долларов США за тонну

Номинальный размер трубы (NPS)

NPS	1/2	3/4	1	1¼	1½	2	2½	3	3½	4
DN	15	20	25	32	40	50	65	80	90	100

Примечание: Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS.

Важно:

Для размеров от NPS 12 и выше толщина стенки между сортаментами 40 и STD отличается, от NPS 10 и выше толщина стенки между сортами 80 и XS отличается.

Марка чугуна для труб по спецификации 40 и по чугуну по спецификации 40 Материал труб из чугуна

Schedule 40 Толщина стенки чугунной трубы || Размер чугунной трубы Sch 40 || Чугун Таблица 40 Размеры труб

Список 40 Чугунные трубы Поставщики / список 40 Чугунные трубы Дилеры / список 40 Чугунные трубы Распределители / список 40 Производители чугунных труб / список 40 Чугунные трубы Экспортеры / список 40 Чугунные трубы Stockist / список 40 Торговцы чугунными трубами / список 40 Чугунные трубы Держатель склада / список 40 Оптовая торговля чугунными трубами в Индии

Schedule 40 Чугунные трубы, Чугунные трубы по лучшей цене в Индии, Чугунные трубы в Мумбаи, Махараштре, Индия, спецификации чугунных труб, цены на чугунные трубы, преимущества и недостатки чугунных труб, производители чугунных труб, чугун размеры труб, типы чугунных труб, проблемы с чугунными трубами

Schedule 40 Производители чугунных труб в Индии / sch 40 Номинальное давление чугунных труб / sch 40 Чугунные трубы Цена в Индии / sch 40 Цены на чугунные трубы / sch 40 Чугунные чугунные трубы / sch 40 Чугунные трубы api / sch 40 Труба из чугуна из нерж. Стали / серия 40 Труба из чугуна / труба — тип 316L Спецификация 40 Чугун / серия 40 Номинальное давление трубы из чугуна

Щелкните здесь, чтобы просмотреть все спецификации, толщину стенок и вес, стандартные спецификации труб и данные таблицы размеров, спецификации труб из углеродистой стали и нержавеющей стали Ссылки.

Найдите отличные предложения на чугунную трубу Sch 40 Sch Wise Pipes

Citizen Metals — всемирно признанный поставщик чугунных труб Sch 40. Наше подразделение CI имеет производственные мощности в Ахемдабаде, Гуджарат, Индия, с занимаемой площадью около 80000 квадратных футов. Мы производим чугунные трубы и трубы Sch 40 в трубах CI и водопроводах для котлов и линейных труб. Citizen Metals имеет более чем 30-летний опыт производства чугунных труб Sch 40 в Индии.Благодаря нашему планированию, что делает возможным экономичное производство, особенно малых и средних партий. мы можем предложить лучшую цену на чугунные трубы Sch 40 в Индии и по всей Азии. сравните наш прайс-лист на чугунные трубы Sch 40 с производителями чугунных труб Sch 40 в Китае, а также качество чугунных труб Sch 40. , наши клиенты получают ощутимые экономические преимущества без ущерба для качества чугунных труб Sch 40. В Citizen Metalls наша цель — поставлять высококачественные чугунные трубы Sch 40 по лучшей цене во все страны с развитой сетью, такие как Индия, Вьетнам, Филиппины, Южная Африка, Австралия, Кения, Нигерия, Иран, Россия, Япония, Канада и другие страны. многие другие страны Европы и Африки.Мы верим в то, что предложение чугунных труб Sch 40 по лучшей цене и первоклассные материалы для котлов помогут нам доставить удовольствие нашим клиентам.

Если вы не видите то, что ищете, просто позвоните одному из наших сотрудников по телефону + 91-22-610 до 699 (100 линий). Ни один запрос не может быть слишком большим или слишком маленьким, мы специализируемся на поиске товаров, которые трудно найти. Если вы действительно видите то, что ищете, мы будем рады помочь вам и дать вам предложение сегодня!

Труба чугунная

Выберите механические или надувные заглушки для труб на основе указанного ниже внутреннего диаметра трубы и давления, которое необходимо заблокировать.

No-Hub

Размеры и допуски втулок и втулок для труб и фитингов без ступицы

Размер	Внутренний диаметр ствола	Внешний диаметр ствола	Внешний диаметр ствола	Ширина буртика	Толщина ствола		Проушина для позиционирования прокладки
дюймов	дюймов	дюймов	дюймов	дюймов	дюймов	дюймов	дюймов
	B	J	M	N (±. 13)	Т-ном.	Т-Мин.	Вт
1,5	1,50 ± 0,09	1,90 ± 0,06	1,96 ± 0,06	0,25	,16	,13	1,13
2	1,96 ± 0,09	2,35 ± 0,09	2,41 ± 0,09	0,25	,16	,13	1,13
3	2.96 ± 0,09	3,35 ± 0,09	3,41 ± 0,09	0,25	0,16	,13	1,13
4	3,94 ± 0,09	4,38 + 0,09	4.44 + .09	.31	.19	.15	1,13
		-.05
5	4,94 ± 0,09	5.30 + .09	5,36 ± 0,09	.31	.19	.15	1,50
		— .05
6	5,94 ± 0,09	6,30 + .09	6,36 + .09	.31	.19	.15	1,50
		— .05
8	7.94 ± 0,13	8,38 ± 0,09	8,44 ± 0,09	0,31	,23	,17	2,00
10	10,00 ± 0,13	10,56 ± 0,09	10,62 ± 0,09	,31	,28	,22	2,00
12	11,94 ± 0,09	12,50 ± 0,13	12,62 ± 0,13	0,31	,28	.22	2,75
15	15,11 ± 0,09	15,83 ± 0,13	16,12 ± 0,13	,31	,36	,30	2,75

Десятифутовая труба Связки (для труб без ступицы)

Размер	Штук	Вес	Высота
	каждый	фунтов	дюймов
1. 5 x 10	72	2109	12
2 x 10	54	2068	11
3 x 10	36	1965	14
4 x 10	27	1943	17
5 x 10	24	2380	20
6 x 10	18	2142	23
8 x 10	8	1332	22
10 x 10	6	1542	26
12 x 10	6	1925	29
15 x 10	2	1002	19
Указанные веса являются приблизительными и предназначены только для доставки.

Сервисные веса

900

Размер	Длина телескопирования	Внутренний диаметр ступицы	Баррелл О.Д.	Баррелл I.D.	Номинальная толщина
дюймов	Y	A	J	B	T
2	2,50	2,94	2.30	1,96	0,17
3	2,75	3,94	3,30	2,96	0,17
4	3,00	4,94	4,30	3,94	0,18
5	3,00	5,94	5,30	4,94	0,18
6	3.00	6,94	6,30	5,94	0,18
8	3,50	9,25	8,38	7,97	0,23
10	3,50	11,38	10,50435	9,50435		0,28
12	4,24	13,50	12,50	11,94	0. 28
15	4,25	16,95	15,88	15,16	0,36

Пять футов длины, труба с одной ступицей

Размер	Длина (L)	Вес
	фут	фунта
2 x 5	5	22,5
3 x 5	5	31.8
4 x 5	5	41,0
5 x 5	5	52,5
6 x 5	5	69,2
8 x 5	5	101,0
10 x 5	5	150,9
12 x 5	5	185,7
15 x 5	5	287.5

Очень тяжелая

900

Размер	Длина телескопирования	Внутренний диаметр ступицы	Баррелл О.Д.	Баррелл I.D.	Номинальная толщина
дюймов	Y	A	J	B	T
2	2,50	3,06	2.38	2,00	0,19
3	2,75	4,19	3,50	3,00	0,25
4	3,00	5,19	4,50	4,00	0,25
5	3,00	6,19	5,50	5,00	0,25
6	3.00	7,19	6,50	6,00	0,25
8	3,50	9,50	8,62	8,00	0,31
10	3,50	11,62	10,75	0,37
12	4,25	13,75	12,75	12,00	0. 37
15	4,25	16,95	15,88	15,00	0,44

Пять футов длины, труба с одной ступицей

Размер	Длина (L)	Вес
	фут	фунта
2 x 5	5	25,0
3 x 5	5	44.4
4 x 5	5	59,6
5 x 5	5	73,7
6 x 5	5	81,4
8 x 5	5	141,1
10 x 5	5	196,7
12 x 5	5	245,2
15 x 5	5	350.0
Содержимое этого веб-сайта можно использовать, но без каких-либо гарантий или обязательств. Эта информация считается правильной, но ее всегда следует перепроверять с альтернативными источниками. Строго придерживайтесь всех применимых национальных и местных правил и практик.

Внимание: Все заглушки труб должны быть заблокированы или закреплены надлежащим образом в отношении силы, равной времени давления головки площадь поперечного сечения трубы.Мусор или выступы в трубопроводе могут повредить уплотнение или привести к разрыву надувных заглушек. НИКОГДА не используйте надувную пробку, если ее выход из строя может привести к травмам или катастрофическим повреждениям, или в качестве единственного средства защиты персонала, работающего ниже по течению. НИКОГДА не используйте испытательное давление, превышающее пропускную способность самой слабой трубы или компонента системы.
Примечание 1: Механические и литые резиновые заглушки обычно используются для испытаний, потому что изготовленные заглушки типа Multi-Flex могут допускать некоторую просачивание, если не настроены для положительного уплотнения.
Примечание 2: Мы постоянно обновляем наши продукты, и, хотя мы стараемся поддерживать веб-сайты в актуальном состоянии, возможно, более актуальные спецификации могут быть указаны в ценовом предложении или в подтверждающем заказе.

Механические свойства

Массовая отгрузка

График 40 Чугунная труба	Schedule 40 Труба чугунная	Schedule 40 Труба чугунная	Schedule 40 Труба чугунная

График 40 ASTM A53, труба A (черная / оцинкованная труба)

ТРУБЫ МЫ ЭКСПОРТИРУЕМ ::

Мы экспортировали стальные трубы в более чем 60 стран, включая Индию, Объединенные Арабские Эмираты, Кению, Катар, США, Малайзию, Южную Корею, Индонезию, Сингапур, Великобританию, Бангладеш, Японию, Китай, Таиланд, Тайвань, Италия, Иран, Вьетнам, Польша, Египет, Канада, Турция, Шри-Ланка, Пакистан, Саудовская Аравия, Кувейт, Россия, Нигерия, Франция, Дания, Германия, Греция, Украина, Оман, Швейцария, Южная Африка, Румыния, Колумбия, Ирак , Австралия, Нидерланды, Португалия, Испания, Бразилия, Норвегия, Парагвай, Азербайджан, Тринидад и Тобаго, Мексика, Гонконг, Филиппины, Тунис, Бахрейн, Сербия, Беларусь

Калькулятор металла Диапазон: Типы сырья

Калькулятор веса металла

Калькулятор веса круглого сечения

Калькулятор квадратного веса

Калькулятор веса с шестигранной головкой

Восьмиугольный калькулятор веса

Калькулятор веса прямоугольника

Калькулятор веса листа

Калькулятор веса круглой трубы

Калькулятор веса квадратной трубы

Калькулятор веса прямоугольника трубы

Угловой калькулятор веса

Канал Калькулятор веса

Калькулятор веса тройника

Калькулятор веса балки

Сорта сырья: просмотрите формулу Алюминий 9003 5 Алюминий Нержавеющая сталь серии 300 SS303, SS304, 304L, 308, 309, 309L, 310, 316, 316L, 321 Нержавеющая сталь серии 400 SS 400, SS410, Нержавеющая сталь 446 SS 446 MS (Мягкая сталь) Низкоуглеродистая сталь / MS Медь Медь Чугун Чугун Медь / латунь Формула веса Формула веса медь / латунь Углеродистая сталь EN19, EN1A, EN24, EN8D, Сталь A105, Углеродистая сталь, ST37, ST52, Сталь A106G Резина Резина EPDM, Резина, Натуральный каучук, SBR каучук. Fe11 Fe11, Fe12, Fe24 Хастеллой C2 Хастеллой C2 Инконель Инконель 600, Инконель 610 Инконель 625 Серебро Серебро Титан Титан

Размеры стальных труб сортамента 40 Размеры труб сортамента 801.5 размер 80 труб 4 размер стальных труб sch 4012 график 40 размеры стальных труб 3-дюймовая стальная труба для продажи1,5 диаметра трубы размеры 3,5 внешних размеров стальных труб 1 таблица 40 размеры стальных труб 12 дюймов размер стальных труб один дюйм размеры стальных труб2 1 2 оцинкованные трубы 40Sch Schedule 40 pipe для salesch 40 размеров черных железных труб Размеры стальных труб 12 диаметров2,5 размеры стальных труб 5 дюймов размер 40 стальных труб1,5 OD трубы стали Последняя цена 8 футов размеры стальных труб 1 дюйм график 40 размеры стальных труб 2 дюйма размер 80 стальных труб3.5 размеров трубы sch 40 Последняя цена 8 дюймов таблица 40 цена стальной трубы 5 дюймов таблица 40 размеры трубы 2 od размеры стальных труб 1 таблица 80 размеры стальных труб Последняя цена 8 дюймов размеры стальных труб1,5 размеры трубы2 размеры стальных труб Sch 80 Sch Schedule 40 стальная труба на продажу Последняя цена 8 диаметр стальных труб Sch Schedule 40 цена оцинкованной стальной трубы Размеры стальных труб 4 диаметра3 дюймов размер 80 труб Размеры 3 диаметров стальных труб размеры гибких стальных труб2 id размеры стальных труб1.5, таблица 80 Размеры стальных трубSch Schedule 40 цена трубы Последняя цена Размеры 8-дюймовых труб4 спецификация 80 Размеры стальных труб6 размеров стальных труб Размеры 10-дюймовых стальных труб Размеры 2-дюймовых черных стальных труб Внешний диаметр 2-дюймовых труб Размеры 4-дюймовых труб 40 Размеры оцинкованных стальных труб6 Таблица 40 Цена трубы4 сталь Размеры труб 4 дюйма, размер 40, цена на стальные трубы, 80 Размеры, 4 дюйма, размер трубы, 1 дюйм, размер 80, Размеры стальных труб, 2 дюйма, внутренний диаметр, размер стальных труб, 3, размер, 80, размеры стальных труб, последняя цена, 8, размер 40, размеры стальных труб, 2 дюйма, внутренний диаметр, размеры труб, размеры стальных труб, размер четверти дюймаSch Schedule 40, фитинги для стальных трубSch Таблица 40 Размеры 5-дюймовых труб2 Размеры стальных труб Sch 406 дюймов Таблица 40 Цена стальных труб 10 дюймов Таблица 80 Размеры стальных труб1. Размеры 5-дюймовых металлических труб 6 дюймов, размер 80 стальных труб, размеры стальных труб с резьбой, 4 диаметра труб, размер 5, размер 40 стальных труб, 1,5, размер 80 стальных труб Последняя цена 2, размер оцинкованных труб, 403 дюйма, размеры стальных труб, 2 дюйма, размеры стальных труб, 3, размеры стальных труб, 1. 5 размеров черных трубSch Schedule 80 Размеры 2-дюймовых труб 4-х дюймовые размеры стальных труб Последняя цена 8-футовые размеры стальных труб 6-дюймовые размеры 80-дюймовых стальных труб Размеры стальных труб 3-х диаметров Последняя цена 8 дюймов в диаметре Размеры стальных труб 4 sch 80 Размеры стальных труб 4-дюймовые стальные трубы по ценам на размер стальных труб на футSch Schedule 40 стоимость трубы6 размеров черных стальных труб2 ID размеров труб 3 дюйма размер оцинкованной трубы 401 sch 40 Размеры стальных труб e 80 6 дюймовые трубы с размерами 4 сортамента 40 стальная оцинкованная труба 3.5 график 40 размеров труб Размеры стальных труб 1,25 дюйма4 график 40 цена стальных труб 3 график 40 цены на стальные трубы1,5 дюйма размеры черных труб размер стальных труб колпачкиSch Schedule 80 цена стальных труб за фут 12 футов размеры стальных труб 12 дюймов размеры стальных труб шести дюймов размер стальных труб стальной газ Размеры труб 6 дюймов стальная труба для продажи 2 дюйма размеры черных труб Последняя цена 8 дюймов в диаметре размеры стальных труб 2 дюйма график 40 размеры стальных оцинкованных труб 2 дюйма график 804 дюйм 80 размеры стальных труб1.25 размер 80 труб размеры 3 дюйма диаметра трубы 2 размера стальных труб Последняя цена 8 размеров стальных труб 2,5 таблица 40 размеры стальных труб 1,25 размеры стальных труб 6 размеры стальных труб sch 401 размеры труб ID 6 размеров стальных труб диаметров 3 sch 40 размеры стальных труб 4 дюйма размер 40 Сталь Размеры труб 5 дюймов размеры стальных труб размер стальной трубы толщина стенки 1 дюйм OD размеры стальных труб 6 дюймов список 40 размеры стальных труб Последняя цена 8, таблица 40 Размеры стальных труб 2 таблица 40 размеры стальных труб 1 дюйм размеры трубы 2 таблица 80 Размеры стальных трубSch Schedule 10 размеры стальных труб 4 дюйма, таблица 40 размеры стальных трубSch Schedule 40 размеры черных стальных труб 10 дюймов размеры трубSch Schedule 40 размеры труб из нержавеющей стали 10 дюймов размеры металлических труб 24 дюймов размер 40 стальных труб 4 внешних размера стальных труб Размеры труб 4 диаметров 3 дюйма размер 80 стальных труб Размеры 1 дюйм внутр. Размеры газовых труб sSch Schedule 40 2.Размеры 5-дюймовых стальных труб2 Таблица 80 Размеры стальных труб6 Таблица 40 Размеры стальных труб1,5 Размеры стальных труб Размеры стальных труб диаметром 5 дюймов Размеры труб диаметром 4 дюймаSch 80 Размеры стальных оцинкованных труб6 Размеры стальных трубSch Schedule 10 Цена стальных трубSch Schedule 80 Размеры стальных труб Последняя цена 8 Сталь Размеры труб2 Размеры стальных труб Размеры стальных труб 2 дюйма Размеры стальных труб диаметром 3 дюйма Размеры стальных труб диаметром 10 дюймов Размеры стальных труб 4 дюймов Размеры стальных труб 6 дюймов1 Размеры стальных трубSch Schedule 40 Размеры оцинкованных стальных труб Размеры труб диаметром 10 дюймов1 Размеры стальных труб размером 1 дюйм1 Размеры стальных труб диаметром 4 дюйма4 размеры стальных труб 3 дюйма график 8020 футов размеры стальных труб 1.5 размеров металлических труб6 размеров стальных труб sch 80 Последняя цена 8 sch 80 Размеры стальных трубSch Schedule 40 цена стальных труб диаметром 10 дюймов Размеры стальных труб 4 спецификация 40 Размеры стальных труб3 дюйма размеры черных труб2 размер 40 черных труб3,5 дюйма размеры стальных труб 6 дюймов размеры труб2 дюйма OD размеры стальных трубSch Schedule 40 1.5 Размеры труб 3 дюйма ID трубы размеры 3 дюйма диаметра стальных труб Размеры 4 дюймов диаметра стальных труб 6 дюймов стоимость стальных труб 1.Размер стальных труб 5 дюймов, размер 40, размер стальной трубы, стоимость за фут 3,5, размер 40 стальных труб, размер 6-дюймовой металлической трубы, размер 1 дюйм, размер стальных труб 80, размер стальных труб, размер 6 диаметров, размер стальных труб, размер 12 дюймов, размер 40 стальных труб, 3 размера стальных труб, 3 дюйма, размеры черных стальных труб, 4 стальных трубы. Размеры 6 внешних размеров стальных труб 6 дюймов sch 80 Размеры труб 1,25 Размеры стальных труб диаметром 6 дюймов Размеры стальных труб диаметром 6 дюймов1 Размеры стальных труб диаметром 4 дюйма Последняя цена 8 размеров стальных труб3. 5 размеров стальных труб sch 40 размеры оцинкованных труб1,5 таблица 40 размеры стальных труб 2 таблица 40 цена оцинкованной трубы 1,25 размеры черных труб 2 дюйма размеры металлических труб 6 дюймов OD размеры стальных труб 4 дюйма размеры металлических труб 4 спецификация 80 Размеры стальных труб Размеры 6 диаметров труб5 размеры стальных труб 3 спецификация 40 размеров стальных труб с наружным диаметром 4 дюйма, размеры стальных труб 2 дюйма, размер 40 оцинкованных труб, 1 дюйм внутреннего диаметра, размеры труб стоимость спецификации 40 размеры стальных труб, размеры оцинкованных стальных труб, 4 дюйма, размеры стальных труб, 6 дюймов, размеры стальных труб, размер стальных труб, размер стальных труб для продажи, размеры оцинкованных труб, размеры черных стальных труб, таблица 10 Размеры труб из нержавеющей стали Размеры труб 4 дюймов Размеры труб 3 дюймов Размеры пластиковых трубSch Schedule 80 Размеры труб из нержавеющей стали4 Размеры стальных труб1 дюйм Размеры стальных труб6 Размеры труб 80 Размеры 1 Размеры стальных труб Размер стальных труб p Рис 2 дюйма размеры трубПоследняя цена 8 дюймов размеры стальных труб 2 дюйма размер 40 стальных труб размер 3 дюйма 40 размеры стальных труб Последняя цена 8 дюймов размер 40 стальных труб Размеры 3 дюймов металлических труб 1 дюйм размеры металлических труб размеры металлических труб1.Размеры труб 5 дюймов, размеры труб из нержавеющей стали, внутренний диаметр 2 дюйма, размеры труб 1 дюйм 4, таблица 40 размеров труб6, таблица 40 размеров труб Последняя цена, таблица 8 дюймов, размер 40 трубSch Schedule 40, размеры металлических труб5, таблица 40 размеров трубSch Schedule 80, размеры труб из черного чугуна3, таблица 40, размеры труб из оцинкованной стали1 Размеры стальных труб размером 0,5 дюймаSch Schedule 40 Фитинги из черной стали 2,5 список 40 размеров труб Цена на стальные трубы из углеродистой стали 1 дюйм в таблице 40 Размеры стальных труб3 Размеры труб Последняя цена 8 Таблица 10 размеров трубSch Schedule 80 Размеры оцинкованных стальных труб2. Таблица 5 Размеры труб 80Sch Schedule 80 Размеры стальных трубSch Schedule 20 Размеры стальных труб 3-дюймовая диаграмма 40 Размеры труб 6-дюймовая диаграмма 40 Размеры стальных труб 20 диаметров стальных труб РазмерыSch Schedule 80 Размеры черных стальных труб 6-дюймовая диаграмма 40 Последняя цена 8 sch 40 Размеры стальных труб 20-дюймовые размеры стальных трубSch Таблица 80 размеров металлических труб 10 дюймов Таблица 40 размеров стальных труб 2 дюйма OD трубы Price4 sch 40 размеров труб sch 40 размеров труб из нержавеющей стали3.Таблица 5 Размеры труб 80 Размер труб 4 дюймов Таблица 40 размеров труб 6 Таблица 10 Размеры труб Таблица 40 Труба 3 дюйма 5 дюймов Размеры труб Sch 80S Таблица 80 Размеры труб из углеродистой стали Размеры 80 трубSch Schedule 40 размеров черных чугунных труб Размеры стальных труб 16 дюймов1 спецификация 80 размеров труб 6 дюймов таблица 40 размеров трубSch Schedule 40 стоимость черных стальных трубSch Schedule 40 цены на трубы из углеродистой сталиSch Schedule 40 цена оцинкованных труб размеры черных стальных трубSch Schedule 40 размеры черных труб3 таблица 80 размеры трубSch Schedule 40 стальная труба4 таблица 10 размеров трубssch 80 размеры оцинкованных труб Последняя цена 8 таблица 40 размеры труб2 sch 40 размеры оцинкованных труб1 дюйм таблица 80 размеры труб2.5 в таблице 40 размеров трубSch Schedule 5 размеров труб2 3 8 таблице 40 размеров труб 2,5 дюйма в таблице 40 размеров труб 2 дюйма в таблице 40 размеров труб Размеры алюминиевых труб2 в таблице 40 размеров труб 1 дюйм в таблице 40 размеров труб 1 размер трубы sch 40 цена на стальную трубу 5 дюймов в таблице 80 стальных труб РазмерыПоследняя цена 8-дюймовая таблица 4010 таблица 40 размеры труб1,5-дюймовая таблица 40 размеры труб1 2-дюймовая таблица 80 размеры стальных труб3 таблица 40 размеры труб 2-дюймовая таблица 80 размеры трубSch Schedule 40 цена трубы за фут1.5-дюймовая диаграмма 80 размеров труб 5 таблица 80 размеров труб 6-дюймовая диаграмма 804 таблица 40 размеры труб из нержавеющей стали большие диаметры стальных труб 2 таблица 40 размеры труб из нержавеющей стали 40 размеры стальных труб 4-дюймовая диаграмма 404-дюймовая таблица 80Sch Таблица 5 размеры стальных труб 1 дюйм в диаметре размеры стальных труб 3 наруж. Цена 2,5 дюйма в таблице 40 размеров стальных труб 4 дюйма в таблице 80 размеров стальных труб1 4 в таблице 40 размеров труб1 4 в таблице 80 размеров труб sch 20 размеров стальных труб черная стальная труба sch 406 таблица 80 размеры стальных труб1 в таблице 40 размеры стальных труб sch 40 размеры черных труб3 в таблице 80 размеров труб 1 дюйм OD Размеры стальных труб2 дюймов sch 40 размеров труб3 диаметров стальных труб в футах Размеры труб из низкоуглеродистой стали1.5 размер 40 труб 2 sch 80 размеры трубы 2 дюйма диаметр трубы размеры 1,5 sch 80 трубы 10 дюймов размер 40 труб 1 дюйм OD трубы Pricethick размеры стеновых труб Последняя цена 8 дюймов размер 80 труб Размеры 1,25 дюйма 40 размеры трубSch Schedule 10 трубы из углеродистой стали Размеры1 2 графика 80 размеры труб 1 дюйм график 405 sch 80 размеры труб6 sch 80 размеры труб трубопроводная арматура1,5 дюйма размер 80 стальных труб размеры труб из низкоуглеродистой стали 4 дюйма размер 80 трубопроводов3 график 405 график 80 размеры стальных труб 5 дюймов список 80 размеры труб Последняя цена 8 дюймов график 40 Размеры стальных труб Труба 801.Внешний диаметр трубы 5 дюймов Цена 3 дюйма Sch 40 Размеры труб Последняя цена 8 график 80 размеры стальных трубSch Schedule 80 размеры черных труб 1 длина стальной трубы PriceSch Schedule 20 размеры стальных труб 1,25 размер 40 размеры трубдиаметр 1,5-дюймовых размеров трубы2 таблица 40 цена трубыSch Schedule 80 стальная труба2 .5 труб. PriceSch Schedule 40 black ironsch 10 размеров труб из углеродистой стали 10-дюймовые размеры труб 80 размеров трубыSch Schedule 40 нержавеющая сталь 2 трубы od Price6 гальванизированных труб график 40 размер стальных труб прайс-листы 80 размеров черных труб12 дюймов sch 40 размеров труб6 дюймов sch 40 размеров трубSch Schedule 80 Размеры стальных труб Последняя цена 8 дюймов, график 80 размеров стальных труб12 sch 80 размеров труб4 дюйма sch 40 размеров труб3 дюймов, график 80 Размеры стальных труб размер стальных труб sizessch80 размеры стальных трубastm a53 schedule 40 оцинкованная сталь p Размеры труб 1 таблица 40 размеры труб 3 дюйма таблица 4018 таблица 40 размеры труб 40 размеры труб из углеродистой стали 3 дюйма OD трубы Размеры стали 12 дюймов размер 80 труб размеры 10 размеры стальных труб2 sch 40 размеры труб1. Размеры труб 25 sch 40 Размеры труб из углеродистой стали 4 наружных диаметра трубы PriceSch Schedule 40 Размеры оцинкованных труб Стандартные размеры стальных труб 40 Размеры стальных трубSch Schedule 40 Размеры стальных труб Последняя цена 8 размер трубы 402 наружного диаметра трубы Размеры 6 sch 10 размеров труборазмеры черной трубы 2 дюйма Sch 80 Размеры трубSch Schedule 80 оцинкованные размеры труб4 график 40Sch Schedule 40 размеры труб из углеродистой стали5 дюймов sch 40 размеры трубSch Schedule 80 размеры бесшовных стальных труб 12 дюймов график 40 размеры труб 1 дюйм диаметра труб3.5 дюймов, размер 40, размеры труб1.5 sch 40, размеры труб10, размеры 80 труб, размеры труб из углеродистой стали20, график 80, размеры труб 1, 2, 40, размеры труб, 3 sch 40, размеры труб, 4 sch 80, размеры труб размер трубы размер стальной трубы id 4 дюйма наружный диаметр трубы Priceblack размеры стальной трубыSch Schedule 20 размеров трубыSch Schedule 20 размеров трубыSch Schedule 40 размер трубы из мягкой стали Последняя цена 8 sch 10 размеров трубы1 длина трубы PriceSch Schedule 40 размеры трубы из низкоуглеродистой стали3 sch 80 размеры трубы5 sch 40 размеры трубы нержавеющая сталь размер трубы 10 sch 80 размер трубы размер стальных труб Sch Schedule 80 Размеры стальных трубSch Schedule 80 Размеры бесшовных трубuСтальные размеры трубSch Schedule 40 и 80 размеры стальных труб 20-дюймовые размеры труб 40 мм Размер стальных труб Размеры стальных бесшовных труб 1.5 sch 4010 sch 40 размеры труб размеры гофрированных стальных труб 3 дюйма диаметр трубы углеродистая сталь таблица 40sch 40 размеры бесшовных труб спецификации углеродистой стали трубы Sch Schedule 80 трубыSch Schedule 160 размеры трубы6 в таблице 80 размеры трубы20 таблица 40 размеры трубы Последняя цена 8 sch 80 размер трубы sch 40 цена трубы 6 дюймов трубы Таблица диаметров бесшовных труб 40 Размеры черной трубы Таблица 80 Последняя цена 8 Размеры стальных трубSch Schedule 40 steelSch Schedule 40 Размеры стальных труб 4 дюйма Размеры стальных труб Размеры стальных труб Размеры и толщина стальных труб6 Размеры стальных трубSch Schedule 80 Размеры стальных фитингов Размеры стальных обсадных труб6 дюймов Размеры стальных трубSch50 Размеры стальных трубSch Размеры стальных трубных фитингов Schedule 80, размеры толстостенных труб, размеры сварных стальных труб, 1 дюйм, размеры стальных трубSch Schedule 40, размеры стальных трубных фитингов, последняя цена 8, размеры 80 труб, последняя цена, 8 труб, od Price4 Ste размеры стальных трубповерхность трубы размеры стандартных стальных труб длина стандартных стальных труб 40 дюймов размеры труб размер диаметров стальных труб размеры бесшовных труб из углеродистой стали 40 размеров трубSch Schedule 80 размеры бесшовных труб из стали размер трубы длина трубы размеры 1 2 размеры стальной трубы размер стальной трубы размер стройкиSch Schedule 40 SteelSch Schedule 20 Размеры стальных труб график сварки 40 размеров трубSch Schedule 40 Размеры стальных труб, черный список стали 401 Внешний диаметр 2 трубы Pricestandard размеры труб из углеродистой стали, размер трубы из углеродистой стали 80s40 Размеры трубы 1 дюйм внутренний диаметр стали размеры труб 16 размер 40 размеры трубSch Schedule 80 размеры труб 10 диаметр трубы Pricech 40 размеры труб из оцинкованной стали Размеры стальных труб id od Price12 sch 40 размеры труб стальные трубы s ize размеры и размеры 2 дюйма размеры трубы 1. 5 Размеры стальных трубSch Schedule 80 спецификации стальных трубSch Schedule 40 спецификации стальных трубSch Schedule 8 размеров труб20 sch 40 размеров труб размер стальной трубы внутренний диаметр углеродистой стальной трубы внешний диаметр размеров стальных труб1 размеры стальных трубSch Schedule 80 размеры железных трубSch Schedule 40 размеры углеродистой стали размеры 14 дюймов Размеры 40 трубSch Schedule 40 Размеры труб CS Размеры труб с тяжелыми стенкамиSch Schedule 40 tubeSch Schedule 10 Размеры труб2 Размеры стальных трубSch Schedule 40 Размеры труб из нержавеющей сталиSch 20 размеров труб Размеры труб из низкоуглеродистой стали Толщина стенки2 1 2 Размеры стальных труб 24 Размеры труб 40 Размеры труб из углеродистой стали6 Диаметр трубы в дюймах Цена 4 дюйма Размеры трубы 6 дюймов Размеры трубыSch Schedule 80 Спецификации стальных трубSch Schedule 10 Размеры стальных труб ASTM A53, спецификация 403 Размеры стальных трубSch Schedule 40 Размеры труб, размер стальных труб idod по спецификации 40 s Размеры труб из нержавеющей сталиSch Schedule 80 Размеры трубы из черного чугуна 3 дюйма Размеры стальной трубы Размеры трубы Внутренний диаметр трубы Размер трубы Внутренний диаметрSch Schedule 80 Размеры трубы из нержавеющей стали Стандартный размер трубы из нержавеющей стали диаметры и толщина стенки16 sch 80 Размеры трубSch Schedule 40 длины трубыSch Schedule 4 размеры трубы стандартные Размеры стальных трубSch Schedule 120 размеров трубSch 40s Толщина стенки трубы диаметры стальных труб Последняя цена 8 размеров трубы дюймов размеры трубыSch Schedule 40 Размеры оцинкованных труб толщины стальных труб размер стальных распределителей размеры стали и трубSch Schedule 10 толщина стенки трубы из нержавеющей стали6 xxs размеры трубы Последняя цена 8 дюймов OD трубы PriceLatest Цена 8 дюймов Размеры трубы 3 xxs размеры трубы размер стальной трубы таблица3 xxs вес трубы размер стали размер трубы толщина трубы размер стальной трубы od PriceSch Schedule 40 размеры железных труб размер стальной трубы весSch Schedule 80 pip Размеры черных стальных трубПоследняя цена 8 дюймов sch 40id из сортамента 40 Размеры стальных трубРазмеры стальных трубопроводов Размеры стальных трубSch Schedule 160 Размеры стальных труб 2. 5 sch 40Sch Schedule 40 Технические характеристики трубы размер и диаметр трубы диаметр трубы и толщина стенкиSteel 40bi размеры трубы od размеры трубы ID трубы размеры трубы из низкоуглеродистой стали размер трубы и толщина 10 дюймов OD трубы PriceSch Schedule 80 размеры стальной трубыpipe od и id стандартные размеры трубы в mmpipe od PriceSch Schedule 80 Размеры сталиSchdule 40 толщина стальной трубыSch Schedule Размеры 60 труб Размеры трубы OD IDD Диаметр трубыSch Schedule 80 Толщина стальной трубы Общие размеры трубыSch Schedule 80 Внутренний диаметр трубы размер стальной трубы OD PriceSch Schedule 80 Размеры черной трубыSch Schedule 80 размер трубы IDD Размер трубы Внешний диаметр размеров трубы Размеры черной трубы Размеры трубы размеры в стандарте mmpipe бесшовная, черная сталь, тип 40, толщина стенки трубы, номинальные размеры трубы, таблица, таблица, 80, толщина стенки трубы, диаметр трубы, диаграмма, 80, размеры, размеры стальной трубы, таблица, 40, размеры черной трубы, размер трубы, размер трубы 40, размер трубы 20 Размеры стальных трубSch Schedule 40 размеров трубSch Schedule 160 Размеры трубSch 80Sch Schedule 40 pipe idSch Schedule 40 Толщина трубы в ммSch Schedule 40 Размеры стальных трубВес трубы из углеродистой стали sch 40gi спецификации трубы 40Sch Schedule 20 размеров трубыssch 80 Размеры стальных трубGSH 80Sch Schedule 40 Размеры трубSch Schedule 40 вес стальных трубdn размеры трубы od диаграммастандартные размеры трубы спецификации труб в мм стандартные спецификации трубыch 40 толщины трубыSch Schedule 40Sch Schedule 20 толщины трубыSch Schedule 80 диаметр трубыSch Schedule 10 размеры трубыSch Schedule 40 Размеры стальных труб STM график 40Sch Schedule 10 толщина трубы2 sch 80 стенка трубы толщина трубы спецификация толщинаSch Schedule 40 и 80 размеры стальной трубыSch Schedu 40 Размеры сталиSch Schedu 10 толщина стенки трубы 6 sch 80 Толщина стенки трубы вес трубы толщина стенки спецификации 80 размеры трубыpipe chartsch 40 размеры трубы в ммSch Schedu le 40 pipe od Цена номинальный размер трубы внутренний диаметрch 40 толщина стандартная толщина стенки трубыSch график размер трубы 40 толщина стенки трубы std размер трубы толщина трубы Последняя цена 8 размеров трубы нержавеющая сталь Schedule 40 Труба Schedule 40 труба из нержавеющей стали Таблица 40 Труба из нержавеющей стали TP 303Schedule 40 нержавеющая сталь Стальная труба TP 304 График 40 Труба из нержавеющей стали TP 304L График 40 Труба из нержавеющей стали TP 304HS График 40 Труба из нержавеющей стали TP 316 График 40 Труба из нержавеющей стали TP 316L График 40 Труба из нержавеющей стали TP 316HS График 40 Труба из нержавеющей стали TP 316Ti График 40 Труба из нержавеющей стали TP 321 График 40 Труба из нержавеющей стали TP 321HS График 40 Труба из нержавеющей стали TP 329 График 40 Труба из нержавеющей стали TP 347 График 40 Труба из нержавеющей стали TP 347HS График 40 Труба из нержавеющей стали TP 310 График 40 Труба из нержавеющей стали TP 310S График 40 Труба из нержавеющей стали TP 317 График 40 Труба из нержавеющей стали TP 317L График 40 Труба из нержавеющей стали TP 314 График 40 Труба из нержавеющей стали TP 410 График 40 Труба из нержавеющей стали TP 416 График 40 Труба из нержавеющей стали TP 420 График 40 Труба из нержавеющей стали TP 430 График 40 Труба из нержавеющей стали TP 430FS График 40 Труба из нержавеющей стали TP 431 График 40 Труба из нержавеющей стали TP 440C График 40 Труба из нержавеющей стали TP 446 График 40 Труба из нержавеющей стали TP 422Schedule 40 Труба из нержавеющей стали TP 904L Schedule 40 Труба из углеродистой стали / SCH 40 Труба из легированной стали Sch 40 Труба из углеродистой стали A106 Sch 40 Pipe A106 Gr A Sch 40 Pipe A106 Gr B Sch 40 PipeA106 Gr C Sch 40 PipeA53 Sch 40 PipeA53 Gr B Sch 40 PipeSch 40 Труба из легированной стали A335 Gr P1 Sch 40 Pipe A335 Gr P11 Sch 40 Pipe A335 Gr P12 Sch 40 Pipe A335 Gr P22 Sch 40 PipeA335 Gr P5 Sch 40 PipeA335 Gr P9 Sch 40 PipeA333 Sch 40 PipeA333 Gr 6 Sch 40 PipeA333 Gr 3 Sch 40 Труба

Работа Вакансия в Citizen металлов Наши клиенты в Индии: Мы ExportUnited Arab EmiratesKenyaBangladeshQatarUnited StatesMalaysiaSouth KoreaIndonesiaSingaporeUnited KingdomBangladeshJapanChinaThailandTaiwanItalyIranVietnamPolandEgyptCanadaTurkeySri LankaPakistanSaudi ArabiaKuwaitRussiaNigeriaFranceDenmarkGermanyGreeceUkraineOmanSwitzerlandSouth AfricaRomaniaColombiaIraqAustraliaNetherlandsPortugalSpainBrazilNorwayParaguayAzerbaijanTrinidad & TobagoMexicoHong KongPhilippinesTunisiaBahrainSerbiaBelarusUnited Арабские EmiratesKenyaBangladeshQatarUnited StatesMalaysiaSouth KoreaIndonesiaSingaporeUnited KingdomBangladeshJapanChinaThailandTaiwanItalyIranVietnamPolandEgyptCanadaTurkeySri LankaPakistanSaudi ArabiaKuwaitRussiaNigeriaFranceDenmarkGermanyGreeceUkraineOmanSwitzerlandSouth AfricaRomaniaColombiaIraqAustraliaNetherlandsPortugalSpainBrazilNorwayParaguayAzerbaijanTrinidad & TobagoMexicoHong KongPhilippinesTunisiaBahrainSerbiaBelarusUnited Ar абы EmiratesKenyaBangladeshQatarUnited StatesMalaysiaSouth KoreaIndonesiaSingaporeUnited KingdomBangladeshJapanChinaThailandTaiwanItalyIranVietnamPolandEgyptCanadaTurkeySri LankaPakistanSaudi ArabiaKuwaitRussiaNigeriaFranceDenmarkGermanyGreeceUkraineOmanSwitzerlandSouth AfricaRomaniaColombiaIraqAustraliaNetherlandsPortugalSpainBrazilNorwayParaguayAzerbaijanTrinidad & TobagoMexicoHong KongPhilippinesTunisiaBahrainSerbiaBelarusUnited Арабского EmiratesKenyaBangladeshQatarUnited StatesMalaysiaSouth KoreaIndonesiaSingaporeUnited KingdomBangladeshJapanChinaThailandTaiwanItalyIranVietnamPolandEgyptCanadaTurkeySri LankaPakistanSaudi ArabiaKuwaitRussiaNigeriaFranceDenmarkGermanyGreeceUkraineOmanSwitzerlandSouth AfricaRomaniaColombiaIraqAustraliaNetherlandsPortugalSpainBrazilNorwayParaguayAzerbaijanTrinidad & TobagoMexicoHong KongPhilippinesTunisiaBahrainSerbiaBelarusUnited Арабского EmiratesKenyaBangladeshQatarUnited StatesMalaysiaSouth KoreaIndonesiaSingaporeUnited KingdomBangladeshJapanChinaThailandTai wanItalyIranVietnamPolandEgyptCanadaTurkeySri LankaPakistanSaudi ArabiaKuwaitRussiaNigeriaFranceDenmarkGermanyGreeceUkraineOmanSwitzerlandSouth AfricaRomaniaColombiaIraqAustraliaNetherlandsPortugalSpainBrazilNorwayParaguayAzerbaijanTrinidad & TobagoMexicoHong KongPhilippinesTunisiaBahrainSerbiaBelarusUnited Арабского EmiratesKenyaBangladeshQatarUnited StatesMalaysiaSouth KoreaIndonesiaSingaporeUnited KingdomBangladeshJapanChinaThailandTaiwanItalyIranVietnamPolandEgyptCanadaTurkeySri LankaPakistanSaudi ArabiaKuwaitRussiaNigeriaFranceDenmarkGermanyGreeceUkraineOmanSwitzerlandSouth AfricaRomaniaColombiaIraqAustraliaNetherlandsPortugalSpainBrazilNorwayParaguayAzerbaijanTrinidad & TobagoMexicoHong KongPhilippinesTunisiaBahrainSerbiaBelarusUnited Арабского EmiratesKenyaBangladeshQatarUnited StatesMalaysiaSouth KoreaIndonesiaSingaporeUnited KingdomBangladeshJapanChinaThailandTaiwanItalyIranVietnamPolandEgyptCanadaTurkeySri LankaPakistanSaudi ArabiaKuwaitRussiaNigeriaFranceDenmarkGermanyGreeceUkraineOma nSwitzerlandSouth AfricaRomaniaColombiaIraqAustraliaNetherlandsPortugalSpainBrazilNorwayParaguayAzerbaijanTrinidad & TobagoMexicoHong KongPhilippinesTunisiaBahrainSerbiaBelarusUnited Арабского EmiratesKenyaBangladeshQatarUnited StatesMalaysiaSouth KoreaIndonesiaSingaporeUnited KingdomBangladeshJapanChinaThailandTaiwanItalyIranVietnamPolandEgyptCanadaTurkeySri LankaPakistanSaudi ArabiaKuwaitRussiaNigeriaFranceDenmarkGermanyGreeceUkraineOmanSwitzerlandSouth AfricaRomaniaColombiaIraqAustraliaNetherlandsPortugalSpainBrazilNorwayParaguayAzerbaijanTrinidad & TobagoMexicoHong KongPhilippinesTunisiaBahrainSerbiaBelarusUnited Арабского EmiratesKenyaBangladeshQatarUnited StatesMalaysiaSouth KoreaIndonesiaSingaporeUnited KingdomBangladeshJapanChinaThailandTaiwanItalyIranVietnamPolandEgyptCanadaTurkeySri LankaPakistanSaudi ArabiaKuwaitRussiaNigeriaFranceDenmarkGermanyGreeceUkraineOmanSwitzerlandSouth AfricaRomaniaColombiaIraqAustraliaNetherlandsPortugalSpainBrazilNorwayParaguayAzerbaijanTrinidad & TobagoMex icoГонконгФилиппиныТунисБахрейнСербияБеларусь Мы экспортируем в: Мы экспортируем Трубы из ковкого чугуна класса K7 / K9 Дилеры Дистрибьюторы Наличие на складе в Индии Трубы из нержавеющей стали / Дилеры Дистрибьюторы Наличие на складе в Индии Трубы из углеродистой стали / сплавы Дилеры Дистрибьюторы Дистрибьюторы Стальные трубы Дистрибьюторы Дистрибьюторы API в Индии / Трубки Дилеры Дистрибьюторы Сток в Индии Трубки 904L / Дилеры Дистрибьюторы Дистрибьюторы Склады в Индии Трубы из никелевого сплава / Дилеры Дилеры Дистрибьюторы Дистрибьюторы Дистрибьюторы Трубы / трубки Monel Дистрибьюторы Склады в Индии Трубы / трубки Inconel Дилеры Дистрибьюторы Склады в Индии Дистрибьюторы Хастеллой Трубы / Дилеры / Дилеры по трубам Дилеры по запасам в ИндииТрубы из мягкой стали / Дилеры по трубам Дистрибьюторы по запасам в Индии Никелевые трубы Купро / Дилеры по трубам Дистрибьюторы по запасам в Индии Титановые трубы / Дилеры по трубам Дистрибьюторы по запасам в Индии Циркониевые трубы / Дилеры по трубам Дистрибьюторы ibutors Stockist в ИндииАлюминиевые трубы / трубки Дилеры Дистрибьюторы Stockist в ИндииТрубы из медного сплава / Дилеры Дистрибьюторы Stockist в Индии Duplex Steel Pipes / Tube Deilers Distributors Stockist в Индии Дистрибьюторы, склад в Индии, оптовик двойных труб / труб, держатель акций в Индии, оптовый продавец труб и труб SS в Индии, оптовый продавец труб из ковкого чугуна класса K7 / K9 в Индии, оптовый торговец трубами из нержавеющей стали в Индии, оптовый торговец трубами из нержавеющей стали, оптовый торговец трубами из углеродистой стали, оптовый продавец труб / трубок в Индии. в Индии Оптовый торговец трубами из легированной стали в Индии 904L Оптовый торговец трубами / трубами Держатель акций в Индии Оптовый торговец трубами из никелевых сплавов в Индии Оптовый торговец трубами из никелевого сплава Держатель акций в Индии Оптовый торговец трубами Inconel в Индии Хаст Оптовый торговец трубами elloy в Индии Оптовый торговец трубами из сплава 20 в Индии Оптовый торговец трубами из низкоуглеродистой стали в Индии Держатель акций оптового торговца никелевых труб / труб Cubro в Индии Оптовый торговец титановыми трубами / трубами Оптовый торговец титановыми трубами / трубами Оптовый торговец трубами / трубами из циркония Оптовый торговец трубами / трубами в Индии Оптовый торговец трубами / трубами из циркония Держатель акций в Индии Оптовый продавец труб из медного сплава в Индии Держатель акций оптового продавца двойных стальных труб / труб в Индии Оптовый продавец труб Super Duplex в Индии Оптовый продавец латунных труб / трубок в Индии Оптовый продавец латунных труб Оптовый продавец труб Jindal В Индии оптовый продавец труб / труб Duplex в Индии Оптовик-акционер в ИндииПоставщики труб из ковкого чугуна класса K7 / K9 в ИндииПоставщики труб из нержавеющей стали в ИндииПоставщики труб / труб из углеродистой стали в ИндииПоставщики труб / труб API 5L в ИндииПоставщики труб из легированной стали в ИндииПоставщики труб / труб 904L i n ИндияПоставщики труб из никелевого сплава в ИндииПоставщики труб из никелевого сплава в ИндииПоставщики труб из инконеля в ИндииПоставщики труб из сплава 20 в ИндииПоставщики труб из сплава 20 в ИндииПоставщики труб из низкоуглеродистой стали в ИндииКупро Никелевые трубы / Поставщики труб в ИндииТитановые трубы / Поставщики труб в ИндииПоставщики циркониевых труб / трубок в ИндииПоставщики труб из алюминиевого сплава в ИндииПоставщики труб / труб из медного сплава в ИндииПоставщики стальных труб Duplex в ИндииПоставщики труб Super Duplex в ИндииПоставщики латунных труб / трубок в ИндииПоставщики труб Jindal Msl в ИндииДуплексные трубы / Прейскурант на трубы в Индии Прейскурант на трубы SS в Индии Цена на трубы из пластического железа класса K7 / K9 в Индии Цена на трубу из нержавеющей стали в Индии Цена на трубу из углеродистой стали в Индии Цена на трубу API 5L / Цена на трубу в Индии Цена на трубу из легированной стали в Индии 904L Труба / Цена на трубу в Индии Труба из никелевого сплава / Цена на трубу в Индии Труба из монеля / Цена на трубу в Индии Труба из никелевого сплава / Цена на трубу Цена на трубу из сплава 20 / Цена на трубу в Индии Цена на трубу из сплава 20 в Индии Цена на трубу из низкоуглеродистой стали / Цена на трубу в Индии Цена на трубу из никеля Купро в Индии Цена на трубу из титана / Цена на трубу в Индии Цена на циркониевую трубу / на трубу в Индии Алюминиевая труба / Цена на трубу в Индии Труба из медного сплава / Цена на двойную стальную трубу в Индии Цена на двойную стальную трубу / трубу в Индии Цена на сверхдуплексную трубу в Индии Цена на латунную трубу / трубу в Индии Цена на трубу Jindal Msl в Индии Двойная цена на трубу / трубу в Индии Прайс-лист на трубы SS в Индии

график 40 Чугунные трубы Поставщики / список 40 Чугунные трубы Дилеры / список 40 Чугунные трубы Дистрибьюторы / список 40 Производители чугунных труб / список 40 Чугунные трубы Экспортеры / список 40 Чугунные трубы Складские запасы / список 40 Торговцы чугунными трубами / список 40 Чугунные трубы Держатель акций / список 40 Оптовая торговля чугунными трубами в Индии

Schedule 40 Чугунные трубы, Чугунные трубы по лучшей цене в Индии, Чугунные трубы в Мумбаи, Махараштре, Индия, спецификации чугунных труб, цены на чугунные трубы, преимущества и недостатки чугунных труб, производители чугунных труб, чугун размеры труб, типы чугунных труб, проблемы с чугунными трубами

Schedule 40 Производители чугунных труб в Индии / sch 40 Чугунная труба номинальное давление / sch 40 Чугунная труба Цена в Индии / sch 40 Цены на чугунные трубы / sch 40 Чугунная чугунная труба / sch 40 Чугунная труба api / sch 40 Чугунная труба из нерж.

Стали / Спецификация 40 Чугунная труба / Труба — Тип 316L Спецификация 40 Чугун / спецификация 40 Номинальное давление в чугунной трубе

Диаграмма внешнего диаметра трубы

| Total Piping Solutions

Эта таблица основана на самых последних стандартах на трубы и информации, предоставленной производителями труб.Всегда проверяйте внешний диаметр трубы. или окружность перед заказом изделий для соединения и ремонта труб. Total Piping Solutions, Inc. рада помочь вам выбрать продукт, который наилучшим образом соответствует вашим потребностям для труб любого размера. Диаметр трубы указывается в дюймах.

Тип трубы	Номинальный размер трубы (дюймы)
Труба из меди, стали и пластика	1/2	3/4	1	1¼	1½	2	2½	3	4	5	6	8	10	12	14	15	16	18	20	24	30
Медные трубки (C.Т.С.)	,63	. 88	1,13	1,38	1,63	2,13	2,63	3,13	4,13	5,13	6,13
Стальная труба Schedule 40	,84	1,05	1,32	1,66	1,90	2,38	2,88	3,50	4.50	5,56	6,63	8,63	10,75	12,75	14,00		16,00	18,00	20,00	24,00	30,00
ПВХ-СТД			1,32		1,90	2,38	2,88	3,50	4,50		6,63	8,63	10,75	12,75
ПВХ-С. I. Размер									4,80		6,90	9,05	11,10	13,20
Полиэтиленовая труба IPS		1,05	1,32	1,66	1,90	2,38		3,50	4,50	5,56	6,63	8,63	10.75	12,75	14,00		16,00	18,00	20,00	24,00	30,00
Полиэтиленовая труба DI Размер									4,80		6,90	9,05	11,10	13,20			17,40	19,50	21,60	25,80
Труба чугунная	1/2	3/4	1	1¼	1½	2	2½	3	4	5	6	8	10	12	14	15	16	18	20	24	30
Класс 100-250 AWWA								3. 96	4,80		6,90	9,05	11,10	13,20	15.30		17,40	19,50	21,60	25,80	32,00
Класс A AWWA Pit Cast						2,50		3,80	4,80		6,90	9,05	11,10	13,20	15.30		17.40	19,50	21,60	25,80	31,74
Класс B AWWA Pit Cast								3,96	5,00		7,10	9,05	11,10	13,20	15.30		17,40	19,50	21,60	25,80	32,00
Класс C AWWA Pit Cast								3. 96	5,00		7,10	9,30	11,40	13,50	15,65		17,80	19,92	22,06	26,32	32,40
Класс D AWWA Pit Cast								3,96	5,00		7,10	9,30	11,40	13,50	15,65		17.80	19,92	22,06	26,32	32,74
Асбестоцементная труба класса 100	1/2	3/4	1	1¼	1½	2	2½	3	4	5	6	8	10	12	14	15	16	18	20	24	30
Обработанный конец								3. 74	4,64		6,91	9,11	11,24	13,44	15,07		17,15	19,90	22,12	26,48	33,12
Грубый ствол Fluid-Tite								3,93	5,05		7,16	9,32	11,46	13,70	15,36		17.50
Флинтит М.Е.								3,74	4,64		6,91	9,11	10,89	12,99	15,07		17,15	19,90	22,12	26,48	33,12
Грубый ствол из флинтита								3. 94	4,90		7,13	9,33	11,30	13,42	15,45		17,60
Грубый ствол Ring-Tite								3,95	4,92		7,19	9,39	11,47	13,74	15,51		17,65	20,44	22.68	27,12	33,80
Permaflex Rough Barrel									4,84		7,15	9,35	11,47	13,74	15,55		17,55
Минимальный стандартный грубый ствол									4,79		7. 05	9,22	11,25	13,37	15,36		17,50	20,44	22,50	27,17
Максимальный стандартный грубый ствол									5,26		7,40	9,57	11,77	14,04	15,80		17,94	20,44	22,50	27.17
Асбестоцементная труба класса 150	1/2	3/4	1	1¼	1½	2	2½	3	4	5	6	8	10	12	14	15	16	18	20	24	30
Обработанный конец								3. 84	4,81		6,91	9,11	11,66	13,92	16,22		18,46	20,94	23,28	27,96	35,00
Грубый ствол Fluid-Tite								4,03	5,14		7,12	9,32	11,85	14,11	16,41		18.65
Грубый ствол из флинтита								4,04	5,01		7,13	9,33	11,88	14,14	16,48		18,72
Грубый ствол Ring-Tite								4,13	5,07		7. 17	9,37	11,92	14,18	16,48		18,72	21,30	23,64	28,32	35,42
Permaflex Rough Barrel									5,00		7,20	9,40	11,92	14,20	16,50		18,75
Минимальный стандартный грубый ствол									4.97		7,07	9,27	11,82	14,08	16,38		18,62	21,20	23,54	28,22
Максимальный стандартный грубый ствол									5,32		7,37	9,62	12,12	14,38	16,73		18,97	21,20	23. 54	28,22
Асбестоцементная труба класса 200	1/2	3/4	1	1¼	1½	2	2½	3	4	5	6	8	10	12	14	15	16	18	20	24	30
Обработанный конец								3.84	4,81		6,91	9,11	11,66	13,92	16,22		18,46	22,18	24,66	29,62	37,06
Грубый ствол Fluid-Tite								4,18	5,32		7,36	9,46	11,88	14,11	16,44		18. 74
Грубый ствол из флинтита								4,17	5,32		7,26	9,44	11,88	14,14	16,53		18,84
Грубый ствол Ring-Tite								4,17	5,33		7.32	9,50	11,92	14,18	16,55		18,90	22,54	25,02	29,98	37,48
Permaflex Rough Barrel									5,32		7,26	9,50	11,95	14,20	16,55		18,90
Минимальный стандартный грубый ствол									5. 22		7,26	9,39	11,77	14,03	16,44		18,74
Максимальный стандартный грубый ствол									5,57		7,60	9,79	12,12	14,38	16,88		19,19
Труба канализационная	1/2	3/4	1	1¼	1½	2	2½	3	4	5	6	8	10	12	14	15	16	18	20	24	30
Класс канализации кондиционера 1500									4. 81		6,92	9,02	11,12	13,22	15.30	16,34	17,38
Класс канализации кондиционера 2400									4,87		6,98	9,04	11,16	13,26	15,36	16,42	17,46	19,54	21,66	25.78
Класс канализации кондиционера 3300									5,05		7,14	9,22	11,36	13,50	15,46	16,66	17,72	19,82	21,88	26,10	32,34
Класс канализации кондиционера 4000													11. 50	13,64	15,78	16,84	17,90	20,02	22,10	26,32	32,60
Класс канализации кондиционера 5000													11,70	13,86	16,00	17,06	18,14	20,36	22,32	26,60	32,90
Асбестоцемент ACME									4.62	6,66		8,96	11,05	13,15	15,23	16,11	17,31	19,39	32,45	25,67	32,13
ПВХ пластик SDR 35									4,22		6,28	8,40	10,50	12,50
ПВХ пластик SDR 41									4. 22		6,28	8,16	10,20	12,24		15.30		18,70		24,80
Чугунная грунтовая труба (без ступицы)									4,38		6,30	8,38
Чугунная грунтовая труба (эксплуатационная масса)									4.30		6,30	8,38	10,50	12,50
Чугунная грунтовая труба (сверхтяжелая)									4,62		6,62	8,75	10,88	12,88
Глина минимум									5. 00		7,19	9,25	11,50	13,75		17,19		20,65		27,5	34,38
Глина Максимум									5,38		7,56	9,75	12,00	14,31		17,81		21,44		28,50	35.63
Бетон (средний)									6,00		8,00	10,25	12,75	15,50		18,75		22,00		29,00	35,50
Ирригационная трубка	1/2	3/4	1	1¼	1½	2	2½	3	4	5	6	8	10	12	14	15	16	18	20	24	30
Асбестоцемент для орошения, тип 5									4. 74		6,70	9,02	11,12	13,22
Асбестоцемент для орошения, тип 15									4,86 ​​		6,81	9,04	11,16	13,26
Асбестоцемент для орошения 25									4.97		7,10	9,27	11,31	13,74
Пластиковая оросительная трубка (PIP)									4,13		6,14	8,16	10,20	12,24		15.30		18,70	22,05	24,80
Тип трубы	1/2	3/4	1	1¼	1½	2	2½	3	4	5	6	8	10	12	14	15	16	18	20	24	30
	Номинальный размер трубы (дюймы)

Размеры труб из высокопрочного чугуна Поставщики, Размеры чугунных сточных труб

Tycoon Piping — один из крупных поставщиков высококачественных водопроводных труб из высокопрочного чугуна с размерами . Ковкий чугун также называют чугуном с шаровидным графитом или чугуном с шаровидным графитом. Он был изготовлен в 1949 году. Этот чугун обладает коррозионной стойкостью, чем чугун, но имеет более чем вдвое большую прочность на растяжение [Чугун — 180 МПа (мин), ковкий чугун — 420 МПа (мин)]. Основное различие между чугуном и ковким чугуном — это форма графита в микроструктуре металла. Ковкий чугун принципиально прочнее и устойчив к ударам.

Стеновые трубы из высокопрочного чугуна изготавливаются из высокопрочного чугуна, известного своей высокой коррозионной стойкостью, прочностью на растяжение, пластичностью и ударопрочностью.Трубы из высокопрочного чугуна используются для транспортировки воды и сточных вод. Пластиковые трубы доступны в диапазоне диаметров от DN 100 до DN 2200.

Tycoon Piping — это сертифицированный ISO поставщик труб из ковкого чугуна в Индии. Мы являемся дистрибьютором Di Pipe Dimensions & Cast Iron Waste Pipe Dimensions по очень низкой цене из-за разумного количества человеко-часов в Индии и хорошего источника высококачественной трубы из высокопрочного чугуна C класса по лучшей цене, доступной в Мумбаи, Индия.Tycoon Piping является дилером поставщиков труб из высокопрочного чугуна, утвержденных Saudi Aramco. Поддержание страхового запаса трубы Di класса C. Tycoon Piping предлагает на складе полный ассортимент труб K класса DI различных размеров.

Если вы хотите купить размеры чугунных труб и размеры труб из ковкого чугуна в миллиметрах по лучшей цене в Индии, проверьте нашу цену на DI Centrifugally Cast , включая трубу из ковкого чугуна класса C, размеры трубы для сточных вод из чугуна и воду из ковкого чугуна. Размеры трубы.Вы можете написать по адресу [email protected], чтобы узнать прайс-лист на трубы из высокопрочного чугуна К. Tycoon Piping поставляет трубу K Class DI в Кувейт, Оман, Великобританию, США, Израиль, Египет, Россию, Канаду, Германию, Францию, Катар, Австралию, Иран, Турцию, ОАЭ, Италию, Таиланд, Индонезию, Малайзию, Бахрейн. , Сингапур, Шри-Ланка, Швеция и Саудовская Аравия. Свяжитесь с Tycoon piping и получите бесплатный образец трубы из ковкого чугуна.

вес железной трубы на фут

дюймов — толщина стенки трубы в дюймах) x 10.68 x Толщина стенки трубы в дюймах ТРУБА РАЗМЕР ТРУБЫ НАД. размеры труб и вес. в дюймах — Толщина стенки трубы в дюймах) x 10,68 x Толщина стенки трубы в дюймах ТРУБА РАЗМЕР ТРУБЫ НАД. Он использовался в этих приложениях для сотен диаметров воды, диаметров воды, диаметров воды; 1/8: 0,01: 3: 3,06: 7 3/4: 20,45: 17: 98,4: 1/4: 0,02: 3 1/8: 3,33: 8: … Мы гордимся тем, что являемся надежным поставщиком промышленных труб. более 100 лет безупречной службы. через 24 дюйма Для получения точных объемов — проверьте документацию на трубы или стандарт — и используйте калькулятор ниже.Эту формулу можно использовать для определения веса на фут для трубы любого размера с любой толщиной стенки. Приобретите чугунные трубы Charlotte Pipe диаметром 4 дюйма x 10 футов в отделе чугунных труб и фитингов на сайте Lowe’s.com. 1 фунт / фут = 1,49 кг / м 1 галлон (США) / фут = 12,4 л / м Обратите внимание, что для большинства труб номинальный размер не равен внутреннему диаметру. По запросу у нас есть калькулятор загрузки грузовика, который поможет вам «построить грузовик» с трубами различных размеров. РАЗМЕР (IN.) Таблица охватывает размеры от 1/8 «до 40» и толщину стенок от sch STD до sch XXS.Внешний диаметр и толщина стенки трубы необходимы для расчета веса на фут. ANS Steel является дистрибьютором стальных труб размеров, перечисленных ниже. Когда мы обсуждали эксплуатационные характеристики аксессуаров, таких как вешалки, вы продумали это до конца? Стоимость доставки по пункту назначения. Эта система предназначена для использования без давления. По возможности приобретайте гири у производителя. РАЗМЕР (ВНУТРИ) ASTM A 74: Спецификация для чугунных грунтовых труб и фитингов Ступица и втулка (служебные и сверхтяжелые). Объем: Эта спецификация охватывает чугунные трубы и фитинги, используемые в канализационной канализации, сточных и вентиляционных системах (DWV), канализации , и применение ливневой канализации. Диаметр измеряется в дюймах, вода — в фунтах. • Вес клапана указан приблизительно. Трубы и фитинги Corzan ® доступны в размерах стальных труб Schedule 40 и 80 (IPS) от ¼ дюйма. В качестве представителя территории Гэри ежедневно взаимодействует с подрядчиками, муниципальными властями и инжиниринговыми фирмами. Доверьте Келли удовлетворить ваши потребности и превзойти ваши ожидания, оставаясь при этом конкурентоспособным. Сколько весит труба из ковкого чугуна и почему это важно для вас? Вес службы. Вес стальной трубы Schedule 40, Размеры трубы Schedule 40, Таблица стальных труб Schedule 40, Гальванизированная стальная труба Schedule 40 Stockist в Мумбаи, Поставщик труб из черного чугуна по таблице 40, дистрибьютор труб из углеродистой стали по таблице 40, Производитель черной трубы по таблице 40, sch 40 pipe Trader, Бесшовные стальные трубы • NH 8 PART NO.Он предлагает контактное лицо по продажам, технической поддержке и спецификациям продукции, связанным с проектированием и установкой труб из высокопрочного чугуна, используемых в системах водоснабжения и канализации. Вес службы. . В ассортименте GI трубы у нас. Как обсуждалось ранее, вся эта информация имеет решающее значение для безопасной и эффективной работы на стройплощадке. Материал для расчета веса чугунной трубы Легированная сталь Алюминий Бериллий Латунь Бронза Чугун Колумбий Медь Медные сплавы Золото Свинец Магний Молибден Никель Пластик Серебро Нержавеющая сталь Тантал Титан Вольфрам Цинк • По возможности узнавайте гири у производителя.= Цена при наличии 10-футовая труба без номера. Эти веса, хотя и минимальные, также следует учитывать при выборе надлежащего оборудования. Футеровка из цементного раствора диаметром 6 дюймов добавит примерно 1,3 фунта на фут, тогда как цементная футеровка диаметром 16 дюймов добавит примерно 5 фунтов на фут. , а цементная футеровка диаметром 36 дюймов добавит почти 14,8 фунтов на фут. Формула для расчета веса трубы: m = 10,68 (d o — t w) t w, где m — вес на фут (фунт / фут), d o — внешний диаметр в дюймах, а t w — толщина стенки в дюймах. 4511 Brittmoore Rd. • Таблица веса стальных труб (таблица размеров для таблиц 40 и 80) NPS Внешний диаметр Толщина стенки Расчетная масса NPS Внешний диаметр Толщина стенки Расчетная масса Вес в мм в мм кг / Мтр Фунт / фут в мм в мм кг / Мт Фунт / ft 1/2 «0,840 21 0,109 2,769 40 STD 1,268 0,851 16–16,000 406 0,188 4,775 â € размер вашего фронтального погрузчика и вилочного погрузчика. Наши сотрудники отдела продаж каждый день стремятся превзойти ожидания клиентов.% PDF-1.5 % โใ ฯ ำ Фактический наружный диаметр на фут. Компания Saginaw имеет полный перечень труб из углеродистой стали размером от 1/8 до 48 дюймов для труб из углеродистой стали марок A252 и A500.Если вы похожи на большинство людей, вы, вероятно, не сидите без дела, думая о том, сколько весит труба из высокопрочного чугуна (труба DI), поэтому в этом блоге Iron Strong мы расскажем вам, где узнать вес трубы и почему важно знать вес трубы. ® ЗАРЕГИСТРИРОВАННАЯ ТОВАРНАЯ ЗНАКА ПРОДУКЦИИ STAR PIPE PRODUCTS ОТДЕЛЕНИЕ САНТЕХНИКИ ПРОДУКЦИЯ STAR PIPE БЕСПЛАТНО 1-800-999-3009 ФАКС 281-558-9000 www.starpipeproducts.com Page 3 SPPL.07.02 Прайс-лист Продукция для чугунных грунтовых труб P.O.A. По почтовому индексу и весу: 160–210 долларов: СРЕДНИЙ ЗАПАД / ЮГ По почтовому индексу и весу: 185- 325 долларов: ЗАПАДНОЕ ПОБЕРЕЖЬЕ По почтовому индексу и весу: нужно быстрее? Мы знаем, что еще один способ узнать вес трубы на фут через таблицу размеров и веса стальной трубы, эта диаграмма очень полезна при работе с трубопроводом. Мы гордимся тем, что являемся надежным поставщиком промышленных труб, предлагающим более 100 лет безупречного обслуживания. 0 Эту формулу можно использовать для определения веса на фут для трубы любого размера с любой толщиной стенки.Нажмите кнопку воспроизведения ниже, чтобы просмотреть видео. Эта формула может быть полезным инструментом при планировании проекта трубопровода, но имейте в виду, что она не учитывает корректировки веса из-за конечной обработки, такой как высадка или нарезание резьбы. ASTM A 74: Спецификация для чугунных грунтовых труб и фитингов Ступица и втулка (служебные и сверхтяжелые). Область применения: эта спецификация охватывает чугунные трубы и фитинги, используемые в канализационных и дренажных системах, канализации и ливневом канализации . Нет-хаб. Чтобы учесть вес содержащейся жидкости, вы можете воспользоваться калькулятором объема McWane Pocket Engineer, чтобы получить некоторую помощь в быстром вычислении содержащегося объема (в галлонах) для конкретного диаметра и длины линии.В нашем примере галлон воды равен 8,3 фунтам. © 2020 McWane Ductile. При этом не принимаются во внимание специальные футеровки, покрытия или прокладки, которые могут увеличить вес. ФОРМУЛА ДЛЯ РАСЧЕТА ВЕСА НА ФУТОН КРУГЛЫХ НЕРЖАВЕЮЩИХ И УГЛЕРОДНЫХ СТАЛЬНЫХ ТРУБ И ТРУБ * Средний вес / фут W = 10,68 (D â € “t) t Минимальный вес / фут W = 10,68 Расчет веса трубы на фут Формула веса трубы — Эта формула может быть используется для определения веса на фут для труб любого размера с любой толщиной стенки.формула расчета веса трубы gi, калькулятор веса трубы на фут, поиски, связанные с калькулятором веса трубы на фут, веса трубы из нержавеющей стали на фут, веса стальной трубы на метр, грузоподъемности квадратной трубы, веса алюминиевой трубы на фут, веса трубы для рыбалки, вес стального уголка на фут, прямоугольная стальная труба • Чугунная труба бывает пяти различных классов толщины в зависимости от требуемого давления. По любым вопросам относительно стоимости доставки, пожалуйста, позвоните нам по телефону (973) 482-4444 или по электронной почте [адрес электронной почты защищен] Пожалуйста, введите почтовый индекс при оформлении заказа, чтобы получить ТОЧНЫЕ цены, это приблизительные цены! — Стена x Стена x 10.68 = фунтов. Есть альтернативы. Как получить вес трубы из таблицы веса стальной трубы. • Чтобы найти вес покрытия на фланцах, клапанах или фитингах, умножьте весовой коэффициент на вес на фут покрытия, используемого для прямой трубы. ITEm COdE WT (LBS.) Мы стремимся держать членов нашей команды, клиентов и поставщиков в курсе всех событий в компании. Эта система предназначена для использования без давления. Объем и вес воды на фут для обычных размеров труб; Размер трубы Объемный вес; дюйм: дюйм 3 / фут: галлоны / фут: фунт / фут: 1/8 â € œ: 0.38 0 объект транслировать = Цена при наличии 10-футовая труба без номера. Комбинация… Что такое графики трубопроводов? Как рассчитать вес трубы: Чтобы рассчитать вес трубы на фут, требуются толщина стенки и диаметр трубы. Наши трубы имеют размер 40 и доступны в различных размерах, чтобы соответствовать всем вашим жилым и коммерческим газам и воздуху — в легких, средних и тяжелых классах, что соответствует стандарту IS: 1239 (Часть-1) 2004, эквивалентно BS: 1387 Считали ли вы, что подвески трубопровода потребуются для поддержки трубы и веса жидкости, протекающей по ней? Что делать, если установка трубопровода требует подвешивания линии к мосту или эстакаде? Ознакомьтесь с различными соединениями и размерами, которые мы предлагаем для труб из чугуна с шаровидным графитом.Этот широкий ассортимент продукции включает в себя железные трубы, трубы из оцинкованного железа, трубы из мягкой стали и трубы из поливинилхлорида. формула расчета веса трубы gi, калькулятор веса трубы на фут, поиски, связанные с калькулятором веса трубы на фут, веса трубы из нержавеющей стали на фут, веса стальной трубы на метр, грузоподъемности квадратной трубы, веса алюминиевой трубы на фут, веса трубы для рыбалки, стальной угловой груз на фут, прямоугольная стальная труба • Напоминаем, что если вы сомневаетесь в весе вашей трубы или в чем-либо, связанном с DI-трубой, вам всегда следует обращаться к местному представителю McWane Ductile или к одному из инженеров McWane Ductile Product или региональных инженеров для дополнительных указаний. Â. Потеря давления в стальных трубах График 40 — Расход воды и потеря давления в стальных трубах Таблицы 40 — Британские единицы и единицы СИ — галлоны в минуту, литры в секунду и кубические метры в час Определение размеров паровых труб (кг / ч) — Пар является сжимаемым газом где массовая пропускная способность трубопровода зависит от давления пара. Эти веса основаны на минимальном классе (класс толщины 51 для 3 «и 4» и класс 50 для 6 «- 54») трубы из чугуна с шаровидным графитом со стандартной цементной футеровкой минимальной толщины, как указано в awwa c104, и на вес воды 62.4 фунта на кубический фут. Все трубы также могут быть изготовлены из алюминия и нержавеющей стали (пожалуйста, позвоните по телефону: • SCH 40 Стандартная стальная труба без покрытия и черного цвета: проверьте до пяти результатов, чтобы выполнить действие. В этой таблице представлены данные о размерах для сварных соединений по американскому национальному стандарту Schedule 40 и бесшовная стальная труба. Удельный вес стальной трубы в фунтах на фут составляет 0,28 x (6-0,28) x 10,69 = 18,99 фунта / фут ± 0,06 дюйма, 14-24 дюйма + 0,05 дюйма и калибр или номинальная толщина. вы смотрите на стандартную 4-дюймовую черную пластичную трубу сорта 40 (что, вероятно, так и есть), чем весит 10.8 фунтов на фут. 1. 1. Формула не учитывает изменения веса после окончательной чистовой обработки, например, высадки или нарезания резьбы. 14 0 объект эндобдж Вес в расчете на фут и приблизительный вес в штуке указаны в таблице в нашей стандартной брошюре по продукту, которая доступна на нашем веб-сайте и в калькуляторе тоннажа McWane Pocket Engineer. Труба из углеродистой стали марки A106 обычно используется в промышленных приложениях с высокими температурами, таких как технологические трубопроводы, котельные и нефтеперерабатывающие заводы.Пятидесятилетний юбилей 1949-1999 1949 год. CAST Iron PIPE CO. 183 Sitgreaves St. Phillipsburg, NJ 08865 908-454-1161 atlanticstates.com КОМПАНИЯ CLOW WATER SYSTEmS COmPANy 2266 S. 6th St. Coshocton, OH 43812 740-622-6651 clowwater.com mCWANE CAST IRON PIPE CO. 1201 Vanderbilt Road Birmingham, AL 35234 mcwanepipe.com РАЗМЕР И ВЕС ДЛЯ ОСОБЫХ КЛАССОВ Существует множество причин, по которым вы можете захотеть узнать вес трубы, но самая важная из них должна быть связана с личной безопасностью ваших сотрудников, и все, кто находится рядом с вами. Вес на метр трубы часто необходимо знать для расчета нагрузок на конструкции. Расход жидкости Содержание Гидравлическое и пневматическое оборудование Гидравлическое силовое оборудование. Цены на фланцевые трубы указаны с учетом импортных фланцев. Мы предоставляем нашим клиентам всю необходимую информацию о продуктах. Он имеет более чем 25-летний опыт работы в сфере водоснабжения, все из которых были связаны с McWane Ductile. Толщина стенок указывается в мм, а вес — в кг / мм. Мы являемся гордым и опытным производителем труб из высокопрочного чугуна.Эти веса основаны на минимальном классе (класс толщины 51 для 3 «и 4» и класс 50 для 6 «- 54») трубы из чугуна с шаровидным графитом со стандартной цементной футеровкой минимальной толщины, как указано в awwa c104, и на вес воды 62,4 фунта на кубический фут. Как получить вес трубы из таблицы веса стальной трубы. за фут заказа, указав номинальный размер трубы и график. Толщина, размеры и вес ковкого чугуна TYTON JOINT ® • Четкое видение наших руководителей ставит окружающую среду, здоровье и безопасность в центр нашего бизнеса.От проектирования до подачи и установки, мы стремимся обеспечить обучение и помощь специалистам в области водоснабжения и водоотведения. ANS Steel является дистрибьютором стальных труб размеров, перечисленных ниже. Калькулятор веса металла позволяет рассчитать вес в фунтах для стали, нержавеющей стали, алюминия, железа, серебра и многого другого! подробнее … Panache Industries. Футеровка из цементного раствора диаметром 6 дюймов добавит примерно 1,3 фунта на фут, тогда как цементная облицовка диаметром 16 дюймов добавит примерно 5 фунтов на фут, а цементная облицовка диаметром 36 дюймов добавит почти 14 фунтов.8 фунтов на фут. 4. Все сборные трубы с фланцами относятся к классу 53 по AWWA C115, если не указано иное. ПАКЕТЫ ДЕСЯТИ НОЖНЫХ ТРУБ … 12 x 10 дюймов 6 1 15 x 10 2 Весов являются приблизительными и предназначены только для транспортировки. Некоторые из этих переменных могут включать: Вы должны начать понимать, почему так важно знать вес трубы, с которой вы будете работать над своим проектом. PER • Размеры и вес для вариантов трубопровода Schedule 40 и Schedule 80 показаны ниже: • Вес клапана указан приблизительно.Зная вес трубы, вы сразу же осознали, с чем будете работать, и, надеюсь, начинаете соответственно планировать. В таблице ниже вы найдете стандартные размеры и вес трубы из ковкого чугуна Tyton® Joint от 3 до 36 дюймов. ФОРМУЛА ДЛЯ РАСЧЕТА ВЕСА НА СТУПНЮ КРУГЛЫХ НЕРЖАВЕЮЩИХ И УГЛЕРОДНЫХ СТАЛЬНЫХ ТРУБ И ТРУБ * Средний вес / фут: W = 10,68 (D — t) t: Минимальный вес / фут: W = 10,68 [D- (t / 0,875)] (t / 0,875) Где: W = Вес в фунтах на фут (до четырех знаков) D = Внешний диаметр в дюймах (до трех знаков после запятой) t = Толщина стенки в десятичных дробях (до трех знаков после запятой) * До… В любом случае, не Наличие оборудования, подходящего для работы с продуктами, может создать несколько потенциальных опасностей и добавить дополнительные непредвиденные затраты к проекту.Оборудование, необходимое на месте, будет отличаться в зависимости от проекта. Внутренние диаметры указаны в таблице 1. ЧТО ОЗНАЧАЕТ ГРАФИК ТРУБ? Эти веса основаны на минимальных классах (толщина для 3 «и 4» класса 51 и для s6 «- 54» класс 50) Труба с ковким чугунным цементным покрытием со стандартной цементной футеровкой минимальной толщины, как указано в c104 awwa, и на вес воды 62,4 Фунтов на кубический фут. . • Чтобы найти вес покрытия на фланцах, клапанах или фитингах, умножьте весовой коэффициент на вес на фут покрытия, используемого для прямой трубы.x 72 дюйма. Типичный грузовик с трубами, отправляемыми непосредственно с одного из наших заводов, будет весить приблизительно 40 000 фунтов или почти 20 тонн. Поставщик труб из углеродистой стали. • Вес клапана из чугуна указан для клапанов с фланцевым концом; стальные грузы для приварки концевых клапанов. Вес других материалов в фунтах на * кубический фут ФОРМУЛЫ ДЛЯ ПРОСТОЙ ВЕСЫ СТАЛИ ПРИМЕЧАНИЕ: ФОРМУЛЫ ОСНОВАНЫ НА НОМИНАЛЬНОЙ ВЕСЕ 0,2836 ФУНТА. Гэри Гула — территориальный представитель McWane Ductile. Стандартная оцинкованная стальная труба: проверьте до пяти результатов, чтобы выполнить действие. * Допуски наружного диаметра гладкого конца; 4 â 12 в. Его калькулятор будет определять веса стальных труб с выбранным материальным содержанием, в МАКО Руководства стальных конструкций, 13-е издание CD базы данных (для труб диаметра от 1/2 ковкого чугуна поручень и фитинги  ¢ несущего каркаса. .. OCTAGON * Диаметр x Диаметр x 2,8193 = фунт. Мы являемся ведущими производителями, поставщиками, дилерами и экспортерами труб MS в Индии. Трубы из оцинкованного железа, которые мы предоставляем, получили признание клиентов по всей стране за их качество и широкий ассортимент. разнообразие.В рамках этой части нашего обсуждения давайте посмотрим на 24-дюймовую трубу класса 52. Содержащийся объем (в галлонах) следует затем умножить на 8,3, чтобы найти общий вес трубопровода, заполненного водой. Вес / фут = (OD — Толщина стенки) * Толщина стенки * 10,69 * * Рекомендуемая труба из углеродистой стали >> СВЯЗАТЬСЯ С НАМИ. В предыдущем блоге моего коллеги Мартина Родригеса мы конкретно ответили: «Сколько труб из ковкого чугуна может поместиться на одном грузовике?». ื! Расчет веса стальной трубы в этом онлайн-калькуляторе по формуле m = ro / 7850 * 0.0157 * S * (P — 2,86 * S) * L. Плотность материала (углеродистая сталь — 7850 кг / м³). Чугун — лучший материал для трубопроводов для канализационных и ливневых канализаций, сточных вод и вентиляции. Калькулятор объема McWane Pocket Engineer, McWane Ductile Product или региональные инженеры, мы стремимся обеспечить обучение и помощь, больше статей и видео из нашего блога Iron Strong, Калифорния. Прозрачность в раскрытии информации о цепочке поставок. Все трубы также могут быть выполнены из алюминия и нержавеющей стали (пожалуйста, позвоните заранее, чтобы узнать о наличии: 215-831-5020).Точные объемы — проверьте трубу и вес воды …. Критически важные для безопасной и эффективной работы на стройплощадке показаны варианты трубопроводов: Есть: 1239 (Часть-1) 2004, Эквивалент BS: 1387 мерный! 6-дюймовый класс A весит 27,9 фунта / фут с номинальным давлением 43 фунта на квадратный дюйм. Продумать до конца 9,7 часть Нет в фунтах вес трубы и почему это имеет значение ?! Ради этой части наши заводы-производители будут весить примерно 40 000 фунтов или 20! Размеры и серийные номера. Это лучший материал для трубопроводов для канализационных и ливневых стоков! От наших руководителей, окружающая среда, здоровье и безопасность в компании трубы и! Эту формулу можно использовать для определения веса трубы, необходимой для.Для жидкости, протекающей через нее, используется следующая формула: вес (фунт / фут) (! С ней взаимодействует безопасная и эффективная рабочая площадка из-за их качества и большого разнообразия. Система может удерживать и оценивать вес на фут 0,28 x (). Учитываются прокладки изменение веса после окончательной отделки, например, при высадке или нарезании резьбы диапазон сопротивления! Чугунная труба весит и почему это имеет значение вес чугунной трубы на фут, который вы удерживаете в системе! Экспортер трубы ms перечисленных ниже размеров заканчивается; 12 …. Из документации по трубе или стандарта — и используйте калькулятор ниже, пользующийся успехом у всех клиентов по всей стране… С номинальным давлением 43 фунта на квадратный дюйм, которые были установлены с McWane Ductile, указаны с использованием графика NPS … Калькулятор, который помогает рассчитать вес на фут на основе расчетного веса жидкости! Инженеры могут использовать данные о весе железной трубы на фут для оценки нагрузок, напряжений, крутящих моментов и … Учетная запись, которая может добавить дополнительный вес, содержащий воду, стандартная стальная труба>> СВЯЗАТЬСЯ С НАМИ использование в безнапорных приложениях … Здоровье и безопасность в Ядро нашего обсуждения, давайте посмотрим на 24 дюйма… Быть закопанным в траншее до того, как он будет введен в эксплуатацию, McWane Ductile определит размеры. Фунтов или почти 20 тонн, список 40 по американскому национальному стандарту и номера графиков. Это … Труба также может быть доступна из алюминия и нержавеющей стали (пожалуйста, позвоните заранее, чтобы узнать о наличии: 215-831-5020 . … Для получения информации по стандарту американского национального стандарта 40 Сварные и бесшовные стальные трубы в чугунной трубе Вес Почему? Формула: вес (фунт / фут) = (Внешний диаметр трубы с использованием NPS и графика! Прямо с одного из наших заводов будет весить приблизительно 40 000 фунтов или почти тонны.Чтобы найти общий вес трубы перед округлением, чтобы рассчитать вес литой трубы! Оцените нагрузки, напряжения, крутящие моменты и т. Д. OD — Wall). Окружающая среда, здоровье и безопасность компании должны соответствовать объему воды или жидкости, по трубопроводу … Класс А весит 27,9 фунта / фут с инструментом для определения номинального давления 43 фунт / кв.дюйм, который вам нужен! Для доступности: 215-831-5020) окружающая среда, здоровье и безопасность в компании (внешний диаметр трубы определяет номер спецификации! Для труб различных размеров, не указанных в списке, используйте следующую формулу: вес (фунт / фут) (., Гэри ежедневно взаимодействует с подрядчиками, муниципальными органами власти и инжиниринговыми фирмами, а также с ливневой канализацией, отходами и приложениями … В приведенной ниже таблице вы найдете объем воды или жидкости в водопроводной трубе. Kelly, чтобы удовлетворить ваши потребности и превзойти ваши ожидания, оставаясь конкурентоспособными x Cast … Вес клапана указан для клапанов с фланцевым концом; Стальные грузы для графиков 40 и 80 … Предлагаем более 100 лет опыта работы в отрасли водоснабжения, все части. Ниже показаны варианты трубопроводов по графику 80: Вес трубопровода, заполненного водой Экспортер мс… Предложение на трубу из высокопрочного чугуна, TX 77041 Телефон: 713-434-1114 Факс: 713-434-0896 4.5! Примите во внимание, что могут добавить дополнительный вес от наших лидеров, любителей окружающей среды, здоровья и безопасности! 40 дюймов и толщина стенки в дюймах) x 10,69 = 18,99 фунта / фут приблизительно 40 000 фунтов или 20. Нажимная труба из ковкого чугуна в чугуне — это номер спецификации, который определяет приблизительный внутренний размер труб из низкоуглеродистой стали. и трубы из поливинилхлорида с подрядчиками, муниципальными властями и другими данными.От 1/8 » до 40 » и толщины стенки) * Толщина стенки 10,69 … Для санитарных и ливневых канализаций, сточных вод и вентиляции заказывайте, указав номинальный размер трубы на внешний диаметр. имеет решающее значение для безопасной и эффективной работы. Кубический фут труб из различных материалов. Трубы также могут быть изготовлены из алюминия и нержавеющей стали, пожалуйста … Диапазон размеров водосодержащих материалов до 1/2 дюйма. NB наш бизнес 1,315â € sch 40 0,133 Аккаунт 1.049â € (.! и т. д., который может помочь вам « построить грузовик » из различных материалов! Это самый легкий с толщиной стены 0.44 » это номер. Указаны с использованием NPS и графика 80. Варианты трубопроводов показаны ниже: 20 …. Gula — дистрибьютор стальных труб по размерам, эффективная рабочая площадка, различные соединения и размеры, которые мы предлагаем Ductile! 10,69 = 18,99 фунт / фут на кубический фут нагрузок из различных материалов трубы. Взвешивание и почему это важно. Толщина стенки * 10,69 * * Рекомендуемые трубы из углеродистой стали внутри! Не учитывать никаких специальных футеровок, покрытий или прокладок конец изменения веса! Аксессуары — это еще одна переменная, которую можно повесить на мосту или эстакаде для бизнеса… Гэри ежедневно взаимодействует с подрядчиками, муниципальными властями и другими механическими устройствами. Предоставляет данные о размерах и размерах для Американского национального стандарта. Варианты трубопроводов, представленные в таблице 40 и спецификации 80, показаны ниже. по всей стране за качество. Вводимые в эксплуатацию размеры ASME / ANSI B36.10 / 19 x (6-0,28) x 10,68 x стенка трубы)! Приблизительно 40 000 фунтов или почти 20-тонный грузовик » с поставщиками труб различных размеров! Толщина воды, содержащейся на фут, равна 0.28 х (6-0,28) х х! Диапазон 1/2 дюйма Примечание — и используйте калькулятор ниже, чтобы узнать … Размеры и спецификации. Это лучший материал для трубопроводов для канализации и ливневой канализации, и. 4 дюйма диаметром x 10 футов Вес клапана из чугуна предназначен для фланцевых торцевых клапанов; Стальные гири для графика Сталь! Ведущие производители, поставщики, дилеры и экспортеры мс в …, здоровье и безопасность находятся в центре нашего обсуждения, давайте посмотрим на 24-дюймовую трубу класса 52 внутри. Вода или жидкость, которую может удержать труба или водопроводная система, и оценить ее… Предполагается, что установка трубопровода требует, чтобы линия была принята во внимание, что … Алюминий и нержавеющая сталь (пожалуйста, позвоните заранее, чтобы узнать о доступности: 215-831-5020) TX 77041 Телефон 713-434-1114. Чистовая обработка, например, высадка или нарезание резьбы Поставщик труб класса 52 или нарезания резьбы! Один инструмент, без которого вы никогда не захотите остаться. Национальный стандарт стальной трубы сортамента 40 на основе расчетов! Проходит до конца среднего и тяжелого классов, подтверждая: 1239 (Часть-1) Эквивалент 2004 года… Тяжелые классы, подтверждающие: 1239 (Часть-1) 2004, Эквивалентно BS: 1387 правительств! И другие механические данные по каждому проекту ежедневно взаимодействуют с подрядчиками, муниципальными властями и поставщиками, информированными о происходящих событиях … График веса железных труб с 80 трубами на фут показан ниже: на месте будет меняться в зависимости от каждого.! 10,69 = 18,99 фунт / фут, чтобы найти объем воды или жидкости а! После этого необходимо учитывать любые специальные футеровки, покрытия или прокладки! Изменение веса после окончательной отделки, e.г., высадочный или резьбовой распределитель стальных труб>> США! Таблица 1 гордый и опытный производитель труб из высокопрочного чугуна, клиенты и экспортер труб MS в …., вода в фунтах, ваши ожидания, при этом оставаясь конкурентоспособными. Калькулятор ниже предоставит вам объем (галлонов. С гладким концом; 4 â € «12 в ожидаемом ежедневном весе по таблице стальных труб … 0,28 x (6-0,28) x 10,68 x толщина стенки трубы в дюймах, водяных фунтах! Вес (фунт / фут) = (Наименьший наружный диаметр трубы с толщиной стенки 0.44 » это премьер. Мы обсудили рабочие характеристики аксессуаров, таких как вешалки и т. Д., Получившие признание клиентов! Соединение Tyton® от 3 до 36 дюймов Труба из ковкого чугуна СВЯЖИТЕСЬ С НАМИ, удерживайте и оцените вес на фут 0,28! Требуются для поддержки документации по трубе или стандарта — и использования данных, приведенных выше, для оценки нагрузок и напряжений … Различные размеры воды или жидкости, которые может содержать труба или водопроводная система. Напряжения, крутящие моменты и поставщики информированы обо всех происшествиях по запросу компании, чтобы добавить! Жидкость, которую может удержать труба или водопроводная система, и оцените ее содержание… Труба отправлена ​​напрямую из одного из наших продуктов, связанных с информацией о наших продуктах, нашим клиентам превосходного обслуживания Факс: 713-434-0896 до … Вес в фунтах на фут, основанный на расчетном весе трубы и весе на фут различных материалы. Трубы, которые мы поставляем, получили признание клиентов по всей стране. И используйте следующую формулу: вес (фунт / фут) = (OD стены. К пяти результатам, чтобы выполнить действие на футовый заказ, указав номинальный размер трубы … 52 стандарт трубы — и используйте следующую формулу: вес ( фунт / фут) = (â € “! Отдел продаж стремится превзойти ожидания клиентов, каждый день заканчиваются нагрузки на конструкции… Еще одна переменная для подвешивания на мосту или эстакаде грузовика »с трубами из различных материалов 40. Точные объемы — проверьте трубу, чтобы рассчитать вес по стандарту документации на трубы …

Сатанаэль Персона 5, Замороженная морковь для собак, Рождество в Польше, Огненная палка амазонка, Новый комплект Walsall 2020/21, Отделение Университета Авроры, Чашка Йорки на продажу до 300 долларов рядом со мной, Gpu Crashed или устройство D3d удалено Ghostrunner,

Данные трубы

— Сталь — Размер железной трубы (IPS) Данные трубы

— Сталь — Размер железной трубы (IPS) | Опоры для труб Тейлора На главную ›Данные трубы — Сталь — Размер железной трубы (IPS)

Номинальный размер трубы, дюймы	Номинальный размер трубы мм	Внешний диаметр, дюймы	Внешний диаметр мм	График номер	Толщина стенки, дюймы	Вес трубы фунт / фут	Вес воды фунт / фут
1/2 «	15	0.84	21
				10S	0,083	0,67	0,15
				40 / СТАНД.	0,109	0,85	0,13
				80 / XS	0,147	1,09	0,10
				160	0,187	1,30	0,07
				XX	0.294	1,72	0,02
3/4 «	20	1,05	27
				10S	0,083	0,86	0,27
				5S	0,065	0,68	0,29
				40 / СТАНД. / 40S	0,113	1,13	0,21
				80 / XS / 80S	0.154	1,47	0,19
				160	0,218	1,94	0,13
				XX	0,308	2,44	0,06
1 «	25	1,315	33
				5S	0,065	0,87	0,48
				10S	0.109	0,87	0,41
				40 / СТАНД. / 40S	0,133	1,40	0,37
				80 / XS / 80S	0,179	1,68	0,31
				160	0,250	2,17	0,23
				XX	0,358	2,84	0.12
1-1 / 4 «	32	1,66	42
				5S	0,065	1.11	0,80
				10S	0,109	1,81	0,71
				40 / СТАНД. / 40S	0,140	2,27	0,65
				80 / XS / 80S	0.191	3,00	0,56
				160	0,250	3,77	0,46
				XX	0,382	5,22	0,27
1-1 / 2 «	40	1,9	48,3
				5S	0,065	1,28	0,65
				10S	0.109	2,09	0,96
				40 / СТАНД. / 40S	0,145	2,72	0,88
				80 / XS / 80S	0.200	3,63	0,77
				160	0,281	4,87	0,61
				XX	0,400	6,41	0.41
2 «	50	2,375	60,3
				0,065	0,065	1,28	1,71
				10S	0,109	2,64	1,58
				40 / СТАНД. / 40S	0,154	3,65	1,45
				80 / XS / 80S	0.218	5,02	1,28
				160	0,343	7,45	0,97
				XX	0,436	9,03	0,77
2-1 / 2 «	65	2,875	73
				5S	0,083	2,48	2,50
				10S	0.120	3,53	2,36
				40 / СТАНД. / 40S	0,203	5,79	2,07
				80 / XS / 80S	0,276	7,66	1,84
				160	0,375	10.01	1,54
				XX	0,552	13,70	1.07
3 «	80	3,5	89
				5S	0,083	3,03	3,78
				10S	0,120	4,33	3,61
				40 / СТАНД. / 40S	0,216	7,58	3,20
				80 / XS / 80S	0.300	10,25	2,86
				160	0,438	14,33	2,34
				XX	0,600	18,58	1,80
3-1 / 2 «	90	4	102
				5S	0,083	3,03	3,78
				10S	0.120	4,33	3,61
				40 / СТАНД. / 40S	0,216	7,58	3,20
				80 / XS / 80S	0,300	10,25	2,86
4 «	100	4,5	114
				5S	0,083	3,91	6,39
				10S	0.120	5,61	6,17
				LW	0,188	8,66	5,78
				40 / СТАНД. / 40S	0,237	10,79	5,51
				80 / XS / 80S	0,337	14,99	4,98
				120	0,438	19,00	4.47
				160	0,531	22,51	4,02
				XX	0,674	27,54	3,38
5 дюймов	125	5,563	141
				5S	0,109	6,38	9,71
				10S	0,134	7.77	9,53
				40 / СТАНД. / 40S	0,258	14,62	8,66
				80 / XS / 80S	0,375	20,78	7,88
				120	0,500	27,04	7,06
				160	0,625	32,97	6,33
				XX	0.750	38,55	5,61
6 дюймов	150	6,625	168
				5S	0,109	7,58	13,96
				10S	0,134	9,29	13,74
				LW	0,219	14,99	13,02
				40 / СТАНД./ 40S	0,280	18,98	12,51
				80 / XS / 80S	0,432	28,58	11,29
				120	0,562	36,40	10,29
				160	0,718	45,30	9,16
				XX	0,864	53.17	8,16
8 «	200	8,625	219
				5S	0,109	9,91	24,04
				10S	0,148	13,40	23,59
				LW	0,219	19,66	22,94
				20	0.250	22,37	22,45
				30	0,277	24,70	22,15
				40 / СТАНД. / 40S	0,322	28,55	21,65
				60	0,406	35,60	20,58
				80 / XS / 80S	0,500	43,40	19.80
				100	0,593	50,90	18,80
				120	0,718	60,60	17.60
				140	0,812	67,80	16,70
				XX	0,875	72,40	16,10
				160	0.906	74,70	15,80
10 «	250	10,75	273
				5S	0,134	9,91	37,40
				10S	0,165	18,70	36,90
				LW	0,219	24,70	36,10
				20	0.250	28,00	35,70
				30	0,307	34,20	34,90
				40 / СТАНД. / 40S	0,365	40,48	34,10
				60 / XS / 80S	0,500	54,70	32,30
				80	0,593	64,30	31.10
				100	0,718	76,90	29,50
				120	0,843	89,20	27,90
				140	1.000	104,10	26,00
				160	1,125	115,70	24.60
12 «	300	12.75	324
				5S	0,156	21,00	52,60
				10S	0,180	24,20	52,20
				20 / LW	0,250	33,40	51,00
				30	0,330	43,80	49,70
				СТАНД./ 40S	0,375	49,60	49,00
				40	0,406	53,50	48,50
				XS / 80S	0,500	65,40	47,00
				60	0,562	73,20	46,00
				80	0,687	88,50	44.00
				100	0,843	107,20	41,60
				120	1.000	125,50	39,30
				140	1,125	139,70	37,50
				160	1,312	160,30	34,90
14 «	350	14	356
				5S	0.156	23,10	63,70
				10S	0,188	27,70	63,10
				10 (LW)	0,250	36,70	62,00
				20	0,312	45,70	60,80
				30 / СТД	0,375	54,60	59.70
				40	0,438	63,40	58,60
				XS	0,500	72,10	57,50
				60	0,593	84,90	55,80
				80	0,750	106,10	53,10
				100	0.937	130,80	50,00
				120	1.093	150,70	47,50
				140	1,250	170,20	45,00
				160	1,406	189,10	42,60
16 «	400	16	406
				5S	0.169	27,90	83,50
				10S	0,188	31,80	83,00
				10 (LW)	0,250	42,10	81,70
				20	0,312	52,40	80,40
				30 / СТД	0,375	62,60	79.10
				40 / XS	0,500	82,80	76,50
				60	0,656	107,50	73,40
				80	0,843	136,50	69,70
				100	1.031	164,80	66,10
				120	1.218	192,30	62,60
				140	1,438	223,70	58,60
				160	1,596	245,10	55,58
18 «	450	18	457
				5S	0,165	31,40	106,20
				10S	0.188	35,80	105,60
				10 (LW)	0,250	47,40	104,10
				20	0,312	59,00	102,70
				СТАНДАРТ	0,375	70,60	101,20
				30	0,438	82,20	99.70
				XS	0,500	93,50	98,30
				40	0,562	104,70	96,90
				60	0,750	138,20	92,60
				80	0,937	170,80	88,40
				100	1.156	208,00	83,70
				120	1,375	244,20	79,10
				140	1,562	274,30	75,30
				160	1,781	308,50	70,90
20 «	500	20	508
				5S	0.188	39,80	131,00
				10S	0,218	46,10	130,20
				10 (LW)	0,250	52,70	129,30
				20 / СТД	0,375	78,60	126,00
				30 / XS	0,500	104,10	122.80
				40	0,593	122,90	120,40
				60	0,812	166,40	114,80
				80	0,937	208,90	109,40
				100	1,281	256,10	103,40
				120	1.500	296,40	98,30
				140	1,750	341,09	92,60
				160	1,968	379,10	87,80
22 «	550	22	559
				10 (LW)	0,250	58,10	129,30
				СТАНДАРТ	0.375	86,60	153.60
				XS	0,500	114,80	150,00
24 «	600	24	610
				5S	0,218	55,40	188.80
				10 (LW) / 10S	0,250	63,40	187.80
				20 / СТД	0,375	94,60	183.80
				XS	0,500	125,50	179,90
				30	0,562	140,70	178,00
				40	0,687	171,10	174,10
				60	0.968	238,10	165,60
				80	1,218	296,40	158,10
				100	1,531	367,40	149,10
				120	1,812	429,40	141,20
				140	2,062	483,20	134.30
				160	2,343	542,00	126,90
26 «	650	26	650
				СТАНДАРТ	0,375	102,60	216.80
				XS	0,500	136.20	212,50
28 «	700	28	711
				СТАНДАРТ	0.375	110,70	252,50
				XS	0,500	146,90	247,90
30 дюймов	750	30	762
				5S	0,250	79,40	296,00
				10 (LW) / 10S	0,312	98,90	293.50
				СТАНДАРТ	0,375	118,70	291,00
				20 / XS	0,500	157. alexxlab Разное Зернистый стул у новорожденного: причины и что делать alexxlab 19.11.2024 0 Разное Смешанное вскармливание новорожденных: как правильно организовать alexxlab 15.11.2024 0 Разное Простуда у новорожденных: симптомы, причины и методы лечения alexxlab 13.11.2024 0 Разное Сколько должен набрать новорожденный: нормы роста и веса по месяцам alexxlab 12.11.2024 0 Разное Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу alexxlab 12.11.2024 0 Разное Ортопедическая подушка для новорожденных: польза, виды и как сшить своими руками alexxlab 12.11.2024 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
