описание, конструкция, принцип работы и изготовление своими руками

Подключение к магистральной сети электроснабжения до сих пор доступно не всем. Есть немалое число населенных пунктов, до которых линии электропередач не дошли. Да и подключенные поселки и деревни, вследствие общей изношенности линий, испытывают частые перебои с электроснабжением. Кроме того, дачные поселки, выстроенные недавно, зачастую не имеют возможности подключиться к линии, расположенной в солидном отдалении.

Решение вопроса с электроснабжением традиционно возлагается на бензиновые или дизельные электростанции, нуждающиеся в снабжении топливом, капризные и требующие постоянного наблюдения устройства. При этом, есть альтернативные источники, не нуждающиеся в топливе. Одним из них является ветрогенератор.

Что из себя представляет ветрогенератор?

Ветрогенератор — это устройство, использующее энергию ветра для выработки электрического тока. Воздушные потоки, свободно перемещающиеся в атмосфере, имеют гигантскую энергию, причем, совершенно бесплатную. Ветроэнергетика — это попытка извлечь ее и обратить на пользу.

Ветрогенератор представляет собой набор устройств, принимающих, обрабатывающих и подготавливающих для использования энергию. Потоки ветра взаимодействуют с ротором ветряка, заставляя его вращаться. Ротор посредством повышающей передачи (или напрямую) соединяется с генератором, который заряжает аккумуляторные батареи. Заряд через инвертор перерабатывается в стандартный вид (220 В, 50 Гц) и подается на приборы потребления.

На первый взгляд, комплекс устроен довольно сложно. Существуют и более простые конструкции, например, ветряки, питающие насосы. Тем не менее, для сложных приборов требуется полный комплект оборудования, способный обеспечить стабильное и качественное электроснабжение.

Зачем он нужен?

Отличительное свойство электроэнергии состоит в том, что ее можно производить в любых количествах, если позволяет оборудование. Ветрогенератор как раз и относится к таким устройствам — он производит электроэнергию. Таким образом, ветряк представляет собой электростанцию, способную обеспечивать как крупные участки с большим количеством потребителей, так и отдельные дома или приборы.

Возможности устройства зависят от размеров крыльчатки и мощности генератора. Эти два параметра являются определяющими и зависят друг от друга. Чем мощнее ротор, тем большей мощности генератор он сможет вращать, вырабатывая большое количество энергии.

При этом, ветряк может быть создан самостоятельно и обеспечивать потребности отдельной группы приборов — например, освещения, водоснабжения, вентиляции и т.д. Такая избирательность удобна для сокращения расходов на электроэнергию, обеспечения бесперебойной подачи питания на старых изношенных линиях.

Конструкция и принцип работы

Конструктивно ветрогенераторы сочетают механическую, электромеханическую и электрическую части. К механической относится ветряк, непосредственно принимающий энергию ветра и преобразующий ее во вращательное движение. Оно передается на электромеханическое устройство — генератор, преобразующий кинетическую энергию вращения в электрический ток. После этого действуют чисто электронные устройства:

• выпрямитель. Генератор вырабатывает переменный ток, который не годится для заряда аккумуляторных батарей. Для дальнейшего использования его надо выпрямить, для чего используется выпрямительное устройство
• контроллер заряда. Обеспечивает своевременное переключение аккумуляторных батарей с режима зарядки на режим питания потребителей, чтобы избежать выхода АКБ из строя
• аккумулятор (АКБ). Накапливает заряд, необходимый для поддержания напряжения в сети при ослаблении ветра
• инвертор. Преобразует постоянный ток аккумулятора в обычные 220В 50 Гц переменного тока, необходимых для питания стандартных потребителей.

Все перечисленные электронные устройства являются типичным комплектом оборудования, используемым с любым типом ветряка. Изменение конструкции крыльчатки не влияет на состав комплекта, если только не происходит значительного увеличения скорости вращения, требующего изменения параметров генератора.

Виды ветрогенераторов

Используются два основных вида ветряков, имеющих принципиальные различия:

• горизонтальные
• вертикальные

В обоих случаях речь идет об оси вращения ротора. Конструкция различных моделей горизонтальных устройств мало отличается друг от друга, представляя собой подобие бытового вентилятора или пропеллера. Вертикальные устройства обладают намного большим разнообразием типов конструкции, внешне значительно отличаясь друг от друга. Рассмотрим их подробнее:

Горизонтальные ветряки

Горизонтальные конструкции имеют большую эффективность, так как поток ветра они воспринимают только рабочей стороной лопастей. Наибольшее распространение получили трехлопастные крыльчатки, но для небольших конструкций число лопастей может быть увеличено.

Именно горизонтальные конструкции используются для изготовления больших промышленных образцов, имеющих огромный размах лопастей (больше 100 м), которые в объединенном виде образуют довольно производительные электростанции. Государства западной Европы, такие как Дания, Германия, скандинавские страны активно используют ветряки для обеспечения населения энергией.

Устройства имеют один недостаток — они нуждаются в наведении на ветер. Для небольших ветрогенераторов проблема решается установкой хвоста наподобие самолетного, который автоматически располагает конструкцию по ветру. Большие модели имеют специальное устройство наведения, контролирующее положение крыльчатки относительно потока.

Вертикальные конструкции

Ветрогенераторы вертикального типа имеют меньшую эффективность, вследствие чего используются для обеспечения энергией лишь отдельных потребителей — частный дом, коттедж, группу приборов и т.д. Для самостоятельного изготовления такие устройства подходят больше всего, так как обладают широким выбором вариантов конструкции, не нуждаются в подъеме на очень высокую мачту (хотя это им и не противопоказано).

Вертикальные роторы могут быть собраны из любых подручных материалов, в качестве образца можно использовать любой тип из множества известных:

• роторы Савониуса или Дарье
• более современный ротор Третьякова
• ортогональные конструкции
• геликоидные устройства и т.д.

Описывать все типы подробно незачем, так как их количество постоянно увеличивается. Практически все новые разработки базируются на вертикальной оси вращения и предназначены для использования в частных домах или усадьбах. Большинство разработок предлагает собственный вариант решения основной проблемы вертикальных устройств — низкого КПД. Некоторые варианты имеют довольно высокие показатели, но обладают сложным устройством корпуса (например, конструкция Третьякова).

Расчет и выбор

Расчет мощности ветряка сводится к подсчету суммарной мощности потребления осветительными, вспомогательными и бытовыми приборами. Полученное значение увеличивается на 15-20% (запас мощности необходим при возникновении непредвиденных ситуаций), и на основании этих данных рассчитывается или выбирается готовый генератор.

От его параметров ведется построение всего остального комплекта — механические требования ложатся в основу проектирования ветряка, а эксплуатационные параметры — мощность, напряжение, сила тока — используются при создании системы накопления и обработки полученного тока.

Выбирая приборы, следует также обеспечивать небольшой (15-20%) запас мощности, который обеспечит устойчивость комплекса при возникновении форс-мажорных ситуаций.

Изготовление ветряка своими руками

Основные работы, которые предстоит сделать, это — изготовление и установка вращающегося ротора. Прежде всего следует выбрать тип конструкции и ее размеры. Определиться в этом поможет знание требуемой мощности устройства и производственные возможности.

Большинство узлов (если не все целиком) придется изготовить самостоятельно, поэтому на выбор повлияет, какие познания имеются у создателя конструкции, с какими приборами и устройствами он знаком наилучшим образом. Обычно сначала делается пробный ветряк, с помощью которого проверяется работоспособность и уточняются параметры сооружения, после чего приступают к изготовлению рабочего ветрогенератора.

Рекомендуемые товары

energo.house

Принцип действия и устройство ветрогенератора (общие понятия)

В упрощенном виде принцип работы ветрогенератора можно представить следующим образом.

Сила ветра приводит в движение лопасти, которые через специальный привод заставляют вращаться ротор. Благодаря наличию статорной обмотки, механическая энергия превращается в электрический ток. Аэродинамические особенности винтов позволяют быстро крутить турбину генератора.

Принцип работы

Дальше сила вращения преобразуются в электричество, которое аккумулируется в батарее. Чем сильнее поток воздуха, тем быстрее крутятся лопасти, производя больше энергии. Поскольку работа ветрогенератора основана на максимальном использовании альтернативного источника энергии, одна сторона лопастей имеет закругленную форму, вторая – относительно ровная. Когда воздушный поток проходит по закругленной стороне, создается участок вакуума. Это засасывает лопасть, уводя её в сторону. При этом создается энергия, которая и заставляет раскручиваться лопасти.

Схема работы ветрогенератора: показан принцип преобразования энергии ветра и действия внутренних механизмов

Во время своих поворотов винты также вращают ось, соединённую с генераторным ротором. Когда двенадцать магнитиков, закреплённых на роторе, вращаются в статоре, создаётся переменный электрический ток, имеющий такую же частоту, как и в обычных комнатных розетках. Это основной принцип того, как работает ветрогенератор. Переменный ток легко вырабатывать и передавать на большие расстояния, но невозможно аккумулировать.

Принципиальная схема ветрогенератора

Для этого его нужно преобразовать в постоянный ток. Такую работу выполняет электронная цепь внутри турбины. Чтобы получить большое количество электроэнергии, изготавливаются промышленные установки. Ветровой парк обычно состоит из нескольких десятков установок. Благодаря использованию такого устройства дома, можно получить существенное снижение расходов на электроэнергию. Принцип действия ветрогенераторов позволяет применять их в таких вариантах:

• для автономной работы;
• параллельно с резервным аккумулятором;
• вместе с солнечными батареями;
• параллельно с дизельным или бензиновым генератором.

Если поток воздуха движется со скоростью 45 км/час, турбина вырабатывает 400 Вт электроэнергии. Этого хватает для освещения дачного участка. Данную мощность можно накапливать, собирая её в аккумуляторе.

Специальное устройство управляет зарядкой аккумуляторной батареи. По мере уменьшения заряда вращение лопастей замедляется. При полной разрядке батареи лопасти снова начинают вращаться. Таким способом зарядка поддерживается на определённом уровне. Чем сильнее воздушный поток, тем больше электроэнергии может произвести турбина.

Система торможения вращения лопастей

Чтобы установка не вышла из строя при сильном напоре воздуха, она снабжена специальной системой торможения. Если раньше движущиеся магниты индуцировали ток в обмотках, то теперь данная сила используется для остановки вращающихся магнитов. Для этого создается короткое замыкание, при котором замедляется движение ротора. Возникающее противодействие замедляет вращение магнитов.

Конструкция ветрогенератора и узлов

При ветре больше 50 км/час тормоза автоматически замедляют вращение ротора. Если скорость движения воздуха доходит до 80 км/час, тормозная система полностью останавливает лопасти. Все части турбины сконструированы так, чтобы максимально использовалась воздушная энергия. Когда ветер дует, лопасти вращаются, и генератор преобразует их движение в электричество. Совершая двойное преобразование энергии, турбина производит электричество из обычного перемещения воздушных масс.

Внешне ветрогенератор напоминает флюгер — направлен в ту сторону, откуда дует ветер

Данное устройство весьма полезно не только в каких-то экстремальных условиях, но и в обычной повседневной жизни. Довольно часто системы ветрогенераторов применяются на дачах или в тех населенных пунктах, где регулярно бывают перебои с подачей электроэнергии. Самостоятельно сделанный автономный источник электричества имеет такие преимущества:

• установка экологически чистая;
• отсутствует потребность её заправки топливом;
• не накапливаются какие-либо отходы;
• устройство работает очень тихо;
• имеет большой срок эксплуатации.

Все ветрогенераторы работают по одинаковой схеме. Сначала полученное от давления ветра переменное напряжение преобразуется в постоянный ток. Благодаря этому заряжается аккумулятор. Затем инвертором снова производится переменный ток. Это нужно для того, чтобы светились лампочки; работал холодильник, телевизор и т. д. Благодаря аккумуляторной батарее, можно пользоваться электроприборами в безветренную погоду. Кроме того, во время сильных порывов ветра напряжение в сети остаётся стабильным.

Увеличение мощности установки

Конструкцию некоторых ветрогенераторов имеет ветровой датчик. Он собирает данные о направлении и скорости воздушного потока. Генератор ветряка не может выдать больше номинальной мощности, однако, в любое оборудование заложен запас он может составлять от 10-30% от расчетных. На этот «запас» рассчитывать не стоит, так как программно и конструктивно в ветрогенератор заложена защита от перегрузок.

Увеличить мощность ветроустановки можно с помощью системы резервирования электроэнергии на базе аккумуляторных батарей.

Выходная мощность (кВт) ветрогенератора определяется мощностью инвертора. Исходя из выдаваемых киловатт, можно определиться с максимальным количеством подключаемых электроприборов. Чтобы увеличить выходную мощность установки, необходимо параллельно подключить несколько инверторов.

Для трехфазных схемы электропитания необходимо установить по инвертору на каждую фазу.

Если мощности на фазе недостаточно, увеличивают количество инверторов, если это предусмотрено производителем. При отсутствии ветра продолжительность подачи электроэнергии прекращается. Генерации энергии не происходит, поэтому к ветрогенератору подключают накопители энергии, смотрите схему ниже.

Схема увеличения мощности и емкости ветрогенератора

Накопитель энергии состоит из связки инвертор-батарея. О батареях вы можете прочитать в этой рубрике, а о накопителях в этой. Увеличение ёмкости аккумуляторных батарей увеличивает запас хранимой энергии, но и длительность зарядки. Скорость зарядки аккумулятора зависит от мощности генератора и количества инверторов, которые тоже могут пропустить через себя только ту мощность, которая заложена производителем. Соответственно, скорость зарядки аккумуляторов зависит от пропускной способности инвертора и не зависит от мощности ветрогенератора.

Выбор ветрогенератора

Самые качественные ветряки производят в Германии, Франции и Дании. Эти страны делают ветровые установки для снабжения электричеством жилого частного сектора, фермерских хозяйств, школ, небольших торговых точек. В России из-за низкой стоимости электроэнергии и негласной монополии на продажу электроэнергии ветроустановки, солнечные панели и другие виды альтернативной энергии не сильно распространены.

Мобильный ветрогенератор подойдет для нефтепромышленности или монтажных бригад, которые ведут строительство в полях (прототип)

Но высокая стоимость подключения удаленных объектов от электросетей (есть до сих пор не электрифицированные деревни), хамство чиновников, длительные процедуры хождения и получения ТУ у монопольных компаний вынуждают собственников использовать альтернативную энергию своих объектов.

Прежде все вы должны понимать, что КПД ветровой установки составляет около 60%, есть зависимость от скорости ветра, и потребуется периодически проводить ТО. Если вы все-таки решили сделать выбор в пользу ветрогенератора, следует знать. Выбирать ветрогенератор нужно исходя из конкретных обстоятельств его применения. Существуют новые разработки и модели: с повышенным КПД, вертикальные, горизонтальные, ортогональные, безлопастные.

Подсчитывается активная и резистивная мощность всех потребителей энергии.

Для предприятий или частного дома эти данные могут быть в проекте или счетах за электроэнергию. Если вам необходимо обеспечить электроэнергией дачу выбирается модель ветроустановки на 1-3 кВт, инвертор нужно небольшой мощности и можно обойтись без аккумуляторных батарей. Принцип наличия дачной ветроустановки прост: есть ветер — есть электричество, нет ветра — работаем в огороде или по хозяйству. Простой ветрогенератор можно сделать самому, достаточно собрать необходимые материалы и соединить их вместе.

Для частного дома постоянного проживания, такой принцип не подойдет. При частом отсутствии ветра следует придать особое значение аккумулятору. Здесь нужна большая ёмкость. Однако, чтобы он быстрее заряжался, сам генератор электричества также должен быть большой мощности. То есть отдельные узлы установки тесно взаимосвязаны друг с другом. Более надежная комбинация — симбиоз с дизель-генератором и солнечными панелями. Это 100% гарантия наличия электричества в доме, но и более дорогая.

При наличии скважины вы будете полностью энергонезависимые от внешних сетей.

Сейчас большое распространение получили коммерческие ветровые установки. Получаемая с их помощью электроэнергия продается различным предприятиям, испытывающим недостаток в энергоснабжении. Обычно такие электростанции состоят из нескольких ветрогенераторов различной мощности. Вырабатываемое ими переменное напряжение в 380 вольт подается непосредственно в электросеть предприятия. Кроме того, ветрогенераторы могут использоваться для зарядки большого числа аккумуляторных батарей, с которых потом преобразованная в переменное напряжение энергия также подается в электрическую сеть.

Ветрогенераторы российского производства

В большинстве случаев владельцы предприятий ставят ветроустановки, солнечные панели и дизель-генераторы для нужд собственного производства. Получение разрешение на продажу электричества в России — это, скажем так, отдельная история. После проведения энергоаудита, высвобождаются мощности, например, путем замены ламп освещения на светодиодные. Подсчитывается срок окупаемости, при отсутствии бюджета можно разделить модернизацию на этапы.

Технологии развиваются. Создаются энергонезависимые дома, офисы, станции на земле и воде. Наша команда инженеров поможет вам с выбором, расчетом, проектом и монтажом оборудования. Готовы ответить на ваши вопросы в комментариях или через форму.

tcip.ru

Что такое ветряк 🚩 Разное

Инструкция

В литературе вы часто можете встретить слово «ветряк» применительно к ветровым мельницам. Действительно, ветряные мельницы были самыми первыми ветродвигателями, использующими принцип преобразования энергии.

Ветряки также применялись и применяются в настоящее время для подъема воды из скважин и колодцев. Оросительные водоподъемники имеют небольшие ветряки. Водоподъемные ветровые установки для артезианских скважин могут иметь довольно внушительные размеры — их многолопастные ветровые колеса часто достигают в диаметре нескольких десятков метров.

Особенно широкое распространение получили ветровые электростанции. Вы наверняка слышали о гигантских ветровых электростанциях Голландии, занимающих целые поля и даже заходящих в прибрежную зону моря. Они состоят из большого количества ветряков с электрогенераторами, соединенными в общую сеть.

Принцип ветровой электростанции прост. Ось ветряка непосредственно или через систему передач соединяется с осью электрического генератора (динамо-машины). Снимаемое с генератора напряжение направляется в сеть потребителя или на зарядку аккумуляторов.

Ветровые электростанции могут быть и довольно небольшими, предназначенными для электроснабжения дачного участка или частного дома. Бывают даже мобильные варианты таких устройств, применяемые в экспедициях или туристических походах.

Конструкции ветряков очень разнообразны. Описанный выше ветряк с горизонтальной осью, часто применяемый в ветряных мельницах, обычно имеет от двух и более лопастей, но может состоять и из одной, оснащенной противовесом. Лопасти ветряка иногда называют крыльями или махами. Они тоже могут отличаться по конструкции. Даже у старинных ветряных мельниц можно встретить махи, сконструированные как щелевое крыло. У некоторых ветряков лопасти гибкие, изготовленные по принципу паруса.

Ветряк с горизонтальной осью имеет ветровое колесо, мачту, на которой он монтируется, и оперение. Последнее разворачивает ветровое колесо осью вдоль ветра. Есть такие установки без оперения (например, с вертикальной осью).

Ветряки с вертикальной осью иногда называют виндроторами. Их действие основано на различии сил воздушного сопротивления у вогнутых и выпуклых поверхностей. Интересно, что первые такие устройства применялись на Востоке в качестве водоподъемников. Их ротор состоял из парусов. Причем попутный ветер наполнял и толкал лопасти, а встречный складывал, уменьшая их сопротивление.

Привлекательность ветряков заключается в том, что они используют бесплатную энергию ветра. Такие устройства не загрязняют воду и воздух продуктами горения, не потребляют кислород. Поэтому их рассматривают как альтернативный и экологически чистый способ получения энергии.

Есть у ветряков и недостатки. Большие ветровые колеса представляют угрозу для птиц. Для получения большого количества электроэнергии требуется задействовать под ветроэлектростанцию большую земельную площадь. Ветра дуют с переменной скоростью, что делает получаемую от ветряка энергию нестабильной. Последняя проблема разрешима, если часть энергии использовать для зарядки аккумуляторов.

www.kakprosto.ru

Энергия ветра. — Мастерок.жж.рф — LiveJournal

Давайте посмотрим на нетрадиционые варианты выработки энергии, а именно ветровые электростанции. Пока еще вопрос спорный в возможности существования этого вида энергодобычи без серьезных дотаций, возможность широкого и повсеместного применения этих устройств (а не только для специфических случаев). Однако не оспорим вопрос экологичности. Ну и это еще к тому же красиво 🙂

Давайте посмотрим …

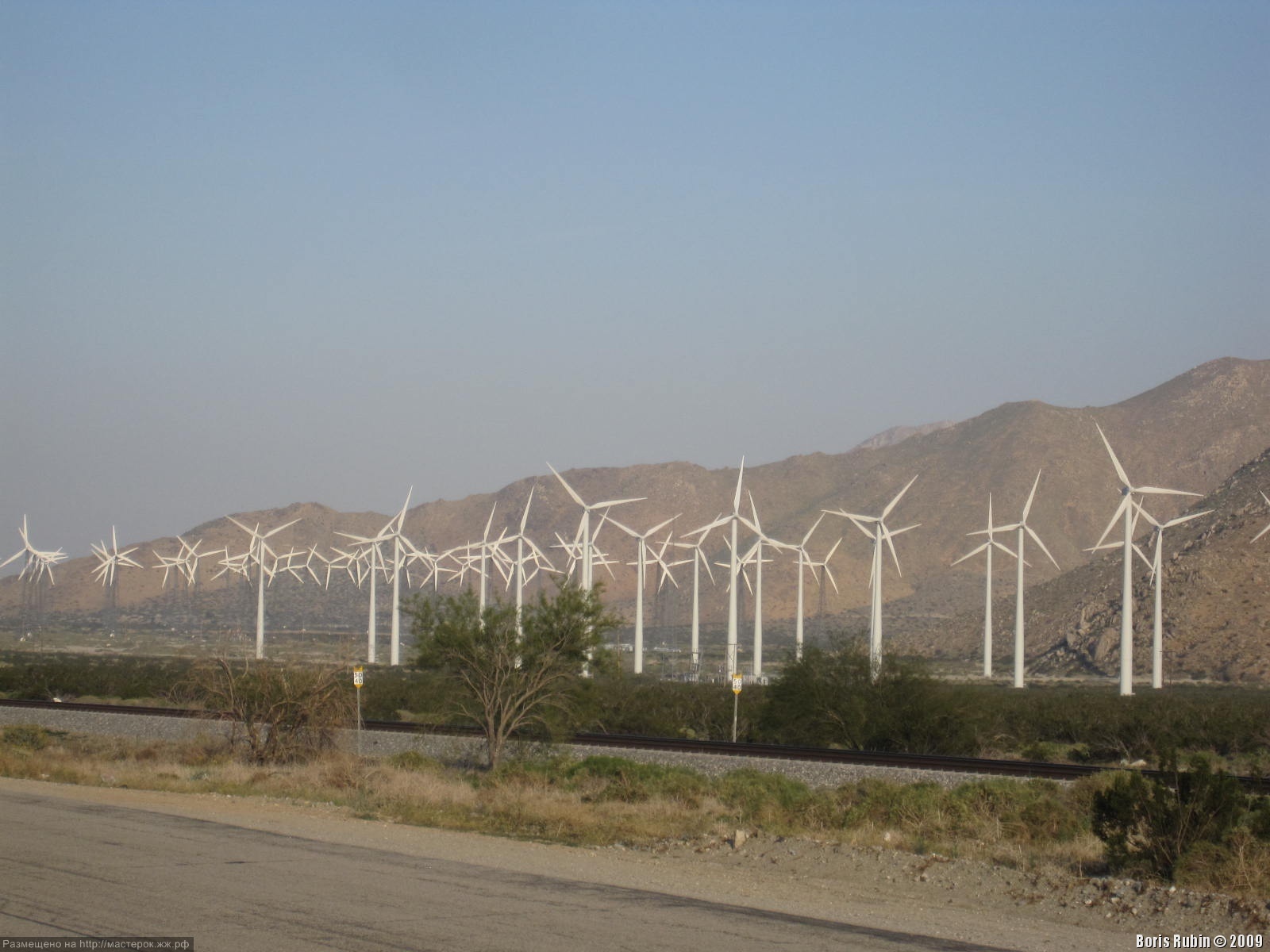

В Европе и США огромные ветряки — привычный элемент загородного пейзажа. Эти красивые гиганты устанавливаются не только на земле, но и на водных просторах.

Идея использовать силу ветра для получения электрической энергии не нова. Она родилась ещё в конце 19 века, а именно зимой 1887-88 годов, когда один из основателей американской электрической индустрии, Чарльз Ф. Браш построил прототип автоматически управляемой ветровой турбины для производства электроэнергии. На тот момент она была гигантской — диаметр ротора равнялся 17 метрам, и состоял из 144 лопастей, изготовленных… из кедра.

В Европе первая ветряная электрическая станция была пущена в 1900 году, а к началу ІІ-ой мировой войны на планете работало несколько миллионов ветряков.

Современный ветряк — это стальная башня высотой от 70 до 125 м, на вершине которой установлены генератор и ротор с лопастями из композиционных материалов. Сегодня используют 56-метровые лопасти.

Огромна энергия движущихся воздушных масс. Запасы энергии ветра более чем в сто раз превышают запасы гидроэнергии всех рек планеты. Постоянно и повсюду на земле дуют ветры. Климатические условия позволяют развивать ветроэнергетику на огромной территории.

На первый взгляд ветер кажется одним из самых доступных и возобновляемых источников энергии. В отличие от Солнца он может «работать” зимой и летом, днем и ночью, на севере и на юге. Но ветер — это очень рассеянный энергоресурс.

Ветровая энергия практически всегда «размазана” по огромным территориям. Основные параметры ветра — скорость и направление — меняются подчас очень быстро и непредсказуемо, что делает его менее «надежным”, чем Солнце. Таким образом, встают две проблемы, которые необходимо решить для полноценного использования энергии ветра. Во-первых, это возможность «ловить” кинетическую энергию ветра с максимальной площади. Во-вторых, еще важнее добиться равномерности, постоянства ветрового потока. Вторая проблема пока решается с трудом.

К решению первой проблемы привлекли специалистов самолета строения умеющих выбрать наиболее целесообразный профиль лопасти, для получения максимальной энергии ветра. Усилиями ученых и инженеров созданы самые разнообразные конструкции современных ветровых установок.

Это многолопастные «ромашки» и винты вроде самолетных пропеллеров с тремя, двумя и даже одной лопастью. Вертикальные конструкции хороши тем, что улавливают ветер любого направления; остальным приходится разворачиваться по ветру. Такой вертикальный ротор напоминает разрезанную вдоль и насаженную на ось бочку. Встречаются и оригинальные решения. Например, тележка с парусом ездит по кольцу из рельс, а ее колеса приводят в действие электрогенератор.

Кликабельно 1700 рх

Среди десятков тысяч ветряков есть огромные, а есть и маленькие, на один домик. А это как раз гигантские ветряки. Один из самых больших ветряков на сегодня построен в сентябре 2002 под Магдебургом в Германии. Его мощность — 4.5 мегаватт, каждая из трех лопастей достигает 52 метров в длину и 6 в ширину, и весит по 20 тонн. Крепится ротор на 120-метровой башне.

Последнее достижение ветроэнергетики — ветряки, диаметр ротора которых превышает размах крыла самолетов-гигантов, даже нашего «Руслана». Такая установка имеет мощность 1–2 мегаватта и способна обеспечивать электроэнергией 800 современных жилых домов.

Наиболее распространенным типом ветровых энергоустановок (ВЭУ) является турбина с горизонтальным валом и числом лопастей от 1 до 3. По оценкам различных авторов, ветроэнергетический потенциал Земли равен 1200 ТВт, однако использования этого вида энергии в различных районах Земли неодинаковы. В России валовой потенциал ветровой энергии — 80 трлн. кВт/ч в год, а на Северном Кавказе — 200 млрд. кВт/ч (62 млн. т усл. топлива). Эти величины существенно больше соответствующих величин технического потенциала органического топлива. Среднегодовая скорость ветра на высоте 20–30 м над поверхностью Земли должна быть достаточно большой, чтобы мощность воздушного потока, проходящего через надлежащим образом ориентированное вертикальное сечение, достигала значения, приемлемого для преобразования.

Ветровые электростанции выгодны, как правило, в регионах, где среднегодовая скорость ветра составляет 6 метров в секунду и выше и которые бедны другими источниками энергии, а также в зонах, куда доставка топлива очень дорога.

Норвегия объявила о планах построить самый большой в мире ветряк в 2011 году. Работы уже ведутся. Высота ветряной турбины будет составлять 533 фута, а диаметр ротора — 475 футов. Как ожидается, турбина будет обеспечивать электроэнергией 2 000 домов. Рекордный опытный образец стоит $67,5 миллионов.

Ветроэнергетическая установка, расположенная на площадке, где среднегодовая удельная мощность воздушного потока составляет около 500 Вт/м2 (скорость воздушного потока при этом равна 7 м/с), может преобразовать в электроэнергию около 175 из этих 500 Вт/м2. следует также учитывать те изменения, которые вносятся ветровыми установками в ландшафт местности, их размещение должно соответствовать не только стандартам безопасности и эффективности, но и правильного размещения на местности (мельницы ВЭУ, расположенные хаотично менее эффективны, чем те, которые расположены в определенной геометрической последовательности).

Малые ВЭУ обычно предназначаются для автономной работы. Системы, которым они выдают энергию, привередливы, требуют подачи энергии более высокого качества и не допускают перерывов в питании, например, в периоды безветрия. Поэтому им необходим дублер, то есть резервные источники энергии, например, дизельные двигатели той же, как у ветроустановок, или меньшей мощности.

Что касается более мощных ветроустановок (свыше 100кВт), то они применяются как электростанции и включаются обычно в энергосистемы. Обычно на одной площадке устанавливаются достаточно большое количество ВЭУ, образующих так называемую ветровую ферму. На одном краю (фермы) может дуть ветер, на другом в это время тихо. Ветряки нельзя ставить слишком тесно, чтобы они не загораживали друг друга. Поэтому (ферма) занимает много место.

Ветроэнергетика сильно зависит от капризов природы. Скорость ветра бывает настолько низкой, что ветра агрегат совсем не может работать, или настолько высокой, что ветра агрегат необходимо остановить и принять меры по его защите от разрушения. Если скорость ветра превышает номинальную рабочую скорость, часть извлекаемой механической энергии ветра не используется, с тем чтобы не превышать номинальной электрической мощности генератора. Для эффективной работы ВЭУ их размещают на открытых пространствах, реже на территориях сельскохозяйственных угодий, что повышает их продуктивность. В горных районах ветра установки работают эффективно из-за природных особенностей данных местностей, там преобладает движение воздушных масс с большой силой и скоростью, к тому же это дает энергию в труднодоступные районы.

Правильная установка влияет на КПД ветра агрегатов поэтому удельная выработка электрической энергии в течение года составляет 15 – 30% энергии ветра или даже меньше в зависимости от место положения и параметров установки.

В настоящее время рекорд по размеру и мощности (141 метр и 7 мегаватт) принадлежит ветрогенератору Enercon E-126, расположенному около немецкого городка Эмден.

Установка ветряка Enercon E-126:

Ветряные двигатели не загрязняют окружающую среду, отсутствие влияния на тепловой баланс атмосферы Земли, отсутствие потребления кислорода, выбросов углекислого газа и других загрязнителей. Чтобы производить с их помощью много электроэнергии, необходимы огромные пространства земли. Лучше всего они работают там, где дуют сильные ветры.

Сегодня ветроэлектрические агрегаты надежно снабжают током нефтяников; они успешно работают в труднодоступных районах, на дальних островах, в Арктике, на тысячах сельскохозяйственных ферм, где нет поблизости крупных населенных пунктов и электростанций общего пользования.

В проектировании установки самая трудная проблема состояла в том, чтобы при разной силе ветра обеспечить одинаковое число оборотов пропеллера. Ведь при подключении к сети генератор должен давать не просто rкакую-то электрическую энергию, а только переменный ток с заданным числом циклов в секунду, т. е. со стандартной частотой 50 — 60 Гц. Поэтому угол наклона лопастей по отношению к ветру регулируют за счет попорота их вокруг продольной оси: при сильном ветре этот угол острее, воздушный поток свободнее обтекает лопасти и отдает им меньшую часть своей энергии. Помимо регулирования лопастей весь генератор автоматически поворачивается на мачте против ветра.

Одна из возникших проблем ветра агрегатов это избыток энергии в ветреную погоду и не достаток ее период без ветрея. Способов хранения ветреной энергии очень много рассмотрим наиболее простые один из способов: состоит в том, что ветряное колесо движет насос, который накачивает воду в расположенный выше резервуар, а потом вода, стекая из него, приводит в действие водяную турбину и генератор постоянного или переменного тока. Существуют и другие способы, и проекты: от обычных, хотя и маломощных аккумуляторных батарей до раскручивания гигантских маховиков или нагнетания сжатого воздуха в подземные пещеры и вплоть до производства водорода в качестве топлива. Особенно перспективным представляется последний способ. Электрический ток от ветра агрегата разлагает воду на кислород и водород. Водород можно хранить в сжиженном виде и сжигать в топках тепловых электростанций по мере надобности.

Ветряки ставят не только на суше, но и на водных просторах:

Самый высокий ветряк в мире находится в провинции Сан-Хуан на высоте 4 110 метров над уровням моря. Его установила самая крупная золотодобывающая компания в мире — Баррик. Ветряк занесен в книгу рекордов Гиннеса.

Ветроустановка — дорогая техника, но расходы на ее приобретение окупятся в течение первых 7 лет эксплуатации. Расчетный срок службы — 25 лет.

Европейский лидер по использованию энергии ветра — Дания. В этой стране их обычно размещают на скалистых рифах и мелководье, на расстоянии до 2 км от берега.


Кликабельно

Самым ветреным местом в Европе считают шотландские Внешние Гибриды. Северная часть этих островов продувается постоянно. Ветер там практически никогда не утихает.

В конце прошлого года компания Deepwater Wind объявила о планах создания крупнейшей в мире глубоководной ветровой электростанции.

Предполагается, что она будет возведена на протяжении от 29 до 43 км от побережья штата Род-Айленд и Массачусетс и будет производить до 1 000 мегаватт, что сопоставимо с ядерным энергоблоком. Ветряки будут установлены в океане с глубиной дна 52 м — это значительно глубже, чем любая другая современная ветроэлектростанция.


Кликабельно

А вот еще есть такой интересный ветряк

Первая в мире плавучая ветряная турбина была установлена в Северном море у побережья Норвегии. Об этом сообщила во вторник норвежская энергетическая компания StatoilHydro. Турбина, названная Hywind, достигает в высоту 65 метров и весит 5.300 тонн. Ее установили примерно в 10 километрах от острова Кармой, у юго-западного побережья страны, говорится в пресс-релизе компании.

«Ветряк» установлен на плавающей платформе, которая закреплена тремя якорями. В качестве балласта выступают вода и камни, помещенные внутрь платформы.

StatoilHydro планирует проводить испытания Hywind в течение последующих двух лет, прежде чем примет решение о производстве большего числа плавучих ветровых турбин.

По мнению специалистов StatoilHydro, данная технология может представлять интерес для Японии, Южной Кореи, американского штата Калифорния, части Восточного побережья Соединенных Штатов и Испании. Это лишь часть потенциальных рынков.

Hywind может устанавливаться на большем удалении от берега, чем статические ветровые турбины, уже находящиеся в эксплуатации. Речь идет о глубинах от 120 метров до 700 метров, что позволяет размещать новую турбину значительно дальше от берега.

В создание 2,3-мегаваттной плавающей турбины было вложено в общей сложности 400 млн. крон (46 миллионов евро), что делает ее дороже наземных аналогов. Теперь главная задача компании-производителя – удешевить свою разработку.

Ветровая энергия это огромная энергия, надо только правильно ее получать и хранить.

Рассмотрим теперь отрицательное влияние ВЭУ на среду обитания человека и животных, на телевизионную связь и пути сезонной миграции птиц. Действительно крупные ВЭУ влияют на телесигнал. На расстоянии до 0.5 км, они вызывают помехи в телесигнале, это связано с тем, что лопасти ветрового колеса ВЭУ отражают сигналы, вызывая помехи при передачи телевизионного сигнала. Вследствие работы крупных ВЭУ больше 20 кВт возникает достаточное количества инфразвука, которое влияет на состояние человека и животных. При работе крупных ВЭУ возникает и естественный шум от работы ветрового колеса. Поэтому размещение ВЭУ больше 10 кВт нежелательно в переделах черты города. С этими отрицательными факторами пытаются бороться, в частности применяя новые виды материала, которые способны пропускать сигналы в большом спектре и т.д.

Ветровая энергетика вызывает все больше интерес и стремление к усовершенствованию установок для максимальной эффективности. Во многих страна начинают их применять в домах, на фермах, на небольшом производстве.

А вот такой проект :

Необычная ветровая электростанция, имеющая не три, а две лопасти, в скором времени появится у восточного побережья Шотландии. Экстравагантный ветряк, видимо, будет славен ещё и тем, что сможет принимать вертолёты.По данным Inhabitat, шотландский министр энергетики Фергюс Юинг (Fergus Ewing) на днях объявил, что правительство одобрило строительство инновационной ветровой турбины по проекту голландской компании 2-B Energy. Гигантский двухлопастный ветряк мощностью 6 мегаватт будет возведён в составе комплекса Energy Park Fife примерно в 20 метрах от берега.

Вызывающая немало вопросов вертолётная площадка присутствует только на проектных картинках в разделе «общее впечатление». В шотландском правительстве посадка геликоптеров на ветряк не обсуждается (иллюстрации 2-B Energy).

2-B Energy с нуля разработала новый тип турбин в 2007 году. Её ветряки предназначены именно для работы на воде, в прибрежной зоне, где нет строгих требований к шуму и жёстких ограничений по размеру конструкции. Что касается двух лопастей вместо трёх, то компания поясняет: чем меньше движущихся частей, тем лучше в плане ремонтопригодности.

Как сообщает BusinessGreen, 2-B Energy хотела установить в Шотландии два ветряка, но получила одобрение только на один.

«Тот факт, что инновационные компании решают проверить свои новые идеи именно в Шотландии, в лишний раз подтверждает репутацию нашей страны как места для разработки и внедрения всех типов новых „зелёных“ энергетических технологий», – заявил министр Юинг. Судя по всему, строительство экспериментальной турбины начнётся в 2014 году.

Кликабельно

Ну и еще один проектик:

Небольшая американская фирма Joby Energy разработала проект установки в виде огромного летающего змея. Змей представляет собой прямоугольный металлический каркас, несущий на себе десяток небольших лопастей. Сначала лопасти приводятся в действие моторами и, подобно пропеллеру самолета, поднимают каркас на высоту 400-500 метров.

Там в дело вступают мощные высотные ветры, которые вращают лопасти, вырабатывая электрическую энергию. Часть ее идет на поддержание каркаса в воздухе, а основная часть передается на землю по той металлической «нити», которая соединяет каркас с местом запуска. Конечно, для этого требуются прочные и легкие материалы, необходимые для создания летающего (и подвергающегося мощнейшим давлениям) гигантского, в десятки метров длиной, каркаса, и электроника, которая должна обеспечивать автоматическое управление полетом и маневрированием, и датчики, непрерывно измеряющие скорость, направление ветра и ориентацию аппарата, и компьютеры, которые по указаниям этих датчиков автоматически и непрерывно контролируют и нужным образом меняют ориентацию каркаса к ветру, чтобы обеспечить максимальный кпд, и многое другое, чего не было еще 10 лет назад.

Кликабельно 3000 рх

Новый план не просто реален. Он еще и достаточно перспективен, о чем говорит одна, но весьма красноречивая цифра: нынешняя потребность человечества в энергии составляет, по подсчетам, 17 тераватт, между тем как мощность ветров в тропосфере равна 870 тераваттам, то есть в 50 с лишним раз больше. (Напомним, что тропосферой называется приземный слой атмосферы до высоты в 20-30 километров, отделенный от выше лежащей стратосферы переходным слоем; под этим слоем образуются характерные для тропосферы постоянные «струйные потоки» (jet streams) со скоростями ветра от 100 до 400 километров в час. Для сравнения: на земле ураганной считается скорость выше 117 километров в час.) Далеко не случайно эта фирма так энергично испытывает одну систему за другой. Агентство НАСА в ближайшее время проводит нечто вроде всеамериканского конкурса на лучший проект надежной и безопасной летающей турбины мощностью в 300 киловатт. Тот факт, что на этом конкурсе фирма будет лишь одним из нескольких десятков конкурентов, свидетельствует об интересе, проявляемом к новому виду «чистой» энергии. Но еще более ярко о том же говорит интерес, проявляемый к новому плану американским правительством. Это именно оно выделило НАСА деньги для координации и проверки всех этих частных проектов.

Сейчас на предварительном испытании находятся самые разные варианты летающих турбин — в виде воздушного змея, подвесного аэростата, летающего крыла, парашюта и так далее. Отбор поручен НАСА, уже имеющему опыт такой работы. Предстоит прежде всего найти наиболее эффективный вид носителя турбины. Для этого все они будут проверяться в одинаковых условиях полета на высоте до 600 метров — это предел, который для начала установило федеральное правительство.

Даже на этой высоте летающие турбины вполне могут показать свои преимущества перед наземными, ведь сила ветра, как уже говорилось, растет с высотой, а мощность ветряков, как уже выяснила практика, пропорциональна кубу силы ветра. Это значит, что даже при удвоенной за счет высоты силе ветра летающая турбина может дать в 8 раз больше мощности, чем наземная, а при утроенной — даже в 27 раз больше. Как полагают расчетчики, в будущем, когда такие турбины будут летать на высоте 8-9 километров, на уровне самых низких «струйных течений» с их средней скоростью ветра 240 километров в час, они смогут давать 20 000-40 000 ватт на квадратный метр лопастей вместо 500 ватт, которые дают нынешние наземные ветряки.

Кроме того, у них есть еще то преимущество, что установка запуска, где крепится нанотрубочная «нить» (она же — кабель для приема тока), занимает очень малую площадь. Да и стоимость турбины-змея много меньше, чем, скажем, того норвежского гиганта, который сейчас готовится выплыть в море. С другой стороны, летающие ветряки, конечно, уступают таким гигантам по максимальной мощности каждой отдельной установки. Чтобы сравняться с мощностью норвежского плавучего ветряка, летающий ветряк должен иметь рабочую площадь в несколько сот квадратных метров, а это ставит перед конструкторами очень трудные — и пока неразрешимые — технические задачи (в смысле прочности, подъемной силы и так далее.) Так что перегнать наземные ветряки по суммарной мощности можно только за счет я количества, и поэтому энтузиасты нового плана говорят сегодня о создании огромной сети таких летающих ветряков, пусковые установки которых будут собраны на определенных участках той или иной страны — нечто вроде проекта «Дезертек», предлагающего покрыть Сахару сплошными солнечными зеркалами.

В отличие от «Дезертека», в данном случае возникает, однако, сложный вопрос о воздушном пространстве. Каждая летающая турбина требует своей нити, а поскольку эта турбина не стоит на одном месте, а под воздействием ветра и нити описывает определенные траектории в небе, ей нужен также свой «воздушный коридор» — этакий колодец, на дне которого находится ее пусковая установка, а «стены» заданы границами беспрепятственного перемещения этой турбины под действием ветра. Но ведь в воздухе сегодня летают самолеты: частные — на малой высоте, военные, грузовые и пассажирские — на большой, и каждому из них требуется свой воздушный коридор. Система этих коридоров устанавливается в национальном и международном масштабе, и наличие множества «нитей» и самих летающих турбин может создать огромную опасность. В силу этого развитие сети летающих турбин требует сложных диспетчерских расчетов и системы международных соглашений. Поэтому НАСА предполагает провести свои конкурсные испытания уже существующих проектов летающих турбин и проверку проектов их дальнейшего совершенствования в одном единственном месте — на побережье Калифорнии (с тем, чтобы нити проходили над морем) и не выше 600 метров, чтобы не мешать рейсам обычной авиации.

И все же, несмотря на все эти трудности, можно сказать, что план добычи энергии из воздуха начинает обретать реальные очертания. Свой и, возможно, весьма существенный со временем вклад в освобождение мира от нефтяной удавки и опасности глобального потепления летающие ветряки будущего, наверное, внесут.

Кликабельно

masterok.livejournal.com

Почему СССР был лидером в ветроэнергетике, а сейчас нам приходится всех догонять

Самым неожиданным пируэтом на пути человечества к ветровой энергетике может похвастаться Россия. Когда ВЭС были непопулярны на Западе, они были на подъеме у нас. Когда в мире их стали активно развивать, в стране появились просто толпы экспертов из энергетической отрасли, которые указывали: «Место для ветряков в Европе кончилось». Правда, с тех пор, как у нас начали это говорить, мощность ВЭС у европейцев выросла в десятки раз и продолжает расти. Видимо, до них мнение наших экспертов не довели.

Ну а в 2016 году мы внезапно еще раз поменяли мнение, так сказать, вернулись в добрежневский СССР. Первым на государственном уровне сказал свое веское слово Росатом. Его замгендиректора Вячеслав Першуков честно отметил: после выполнения имеющихся заказов на строительство новых АЭС за рубежом Росатом может остаться без зарубежных строек, поскольку этот рынок быстро сокращается. Атомная генерация за пределами России, действительно, переживает упадок, и никаких перспектив выхода из него не видно.

Главная причина проста: энергия АЭС западной постройки стоит дорого. Энергия АЭС российской постройки дешевле, но все равно не настолько, как у новых западных ветряков. Да, для компенсации их непостоянства нужно немного газовых ТЭС, но для АЭС они тоже нужны. Ведь реактор всегда дает одинаковую выработку, а люди потребляют днем куда больше, чем ночью. При равной цене и равных проблемах западный покупатель, на которого вечно давят «зеленые», никогда не выберет атомную генерацию.

Вот Першуков и констатирует: возможности строительства новых крупных АЭС за рубежом практически исчерпаны. «Мы должны зарабатывать не на рынке ядерных технологий. Все. Иначе не получается», – верно отмечает он.

Конечно, если сперва забрасывать какое-то дело на десятилетие, а потом браться за него, когда у конкурентов уже есть отработанные годами технологии, то сразу на лидерские позиции рассчитывать не стоит. Поэтому Росатом пошел по уже проторенному Петром I пути и начал учиться новому (а точнее — хорошо забытому у нас старому) у голландцев. С помощью дочерней структуры он создал партнерство с Lagerwey. До 2020 года госкорпорация планирует построить 26 небольших ВЭС на 610 мегаватт — начиная с Ульяновской области уже в 2018 году. Да, это меньше одной сотой от ежегодного мирового ввода, но на этих крохах Росатом учится. К тому же в 2020 году предполагается локализовать производство ветряков в России на 65 процентов.

Сложнее будет потом, когда придется выйти на большие масштабы. С прибылью производить ветряки общей мощностью лишь на сотни мегаватт в год нельзя. Это большой бизнес, без массового производства низкой цены в нем не будет. Поэтому надо расширять как строительство ветряков у нас, так и выходить на мировой рынок. Однако, здесь конкурировать будет очень тяжело.

Гиганты типа Vestas потратили десятки лет на отработку своих технологий и построили совершенно уникальные мощности. Например, завод по выпуску титанических лопастей в десятки тонн, расположенный на острове специально для того, чтобы проще было вывозить такой сложный для сухопутных дорог груз. Где Росатом построит такое, и сможет ли он угнаться за постоянно совершенствующимся рынком ветряков — вопрос, и непростой.

www.kp.ru

Ветряки в море. Крупнейшая ветряная электростанция в мире.

London Array является, несомненно, наиболее широко известной в Великобритании ветряной электростанцией в открытом море. Ее масштабы и близкое расположение к Большому Лондону (регион на юго-востоке Англии) вызывает большой интерес у политиков и прессы.

Проект на 1000 МВт является на сегодня крупнейшим в мире, ветряную электростанцию планируется построить в два этапа. London Array, как планируется, обеспечит энергией 750 000 домов — около четверти Большого Лондона — и сократит вредные выбросы CO2 на 1,4 млн. тонн в год. Таким образом, это будет благотворно сказываться на окружающей среде, а также поможет обеспечить надежное электроснабжение юго-восточной Англии.



Вот какие были разговоры:

По поводу же объема инвестиций концерны предпочитают пока помалкивать. Эксперты отрасли сходятся на том, что он составит примерно 2,5 млрд фунтов стерлингов (2,8 млрд евро). Подготовка проекта длится много лет, причем в последнее время представители E.ON выражали сомнения в его целесообразности, сетуя на ухудшение рамочных условий: в первую очередь резкое падение цен на нефть и газ сводило на нет преимущества связанных с использованием ветровой энергии проектов. Одновременно отмечался и значительный рост стоимости турбин.

Однако потом  британское правительство просигнализировало о своей готовности усилить поддержку офшорных парков ветряков, которым будет теперь предоставляться больше, чем прежде, т.н. зеленых сертификатов (Renewable Obligation Certificates, ROC). Начиная с 2002 года британские производители электроэнергии используют эти ROC для подтверждения того, что из возобновляемых источников энергии они добывают положенное количество электроэнергии.

Нынче граница этой нормы находится в районе почти 10%. До сих пор действовало правило, согласно которому за каждый выработанный мегаватт экологически чистой электроэнергии производителю полагался один сертификат ROC.

В целях поощрения строительства дорогостоящих офшорных ветряков правительство Великобритании уже приняло решение стимулировать производство каждого экологически чистого мегаватта электроэнергии выдачей 1,5 ROC. В бюджете же на 2009—2010 годы кабинет кабинет пошел на  большую щедрость, пообещав рассмотреть вопрос о возможности увеличения в период с 23 апреля 2009 года по 31 марта 2010 года этого норматива до 2 ROC за каждый мегаватт, а в рамках бюджета следующего года он будет установлен в размере 1,75 ROC.

В планах правительства Великобритании развитию возобновляемых энергий отводится значительное место, так что в осуществлении проектов типа London Array оно очень заинтересовано.

В настоящее время в разных странах Европы E.ON делает миллиардные инвестиции для развития производства электроэнергии на базе альтернативных источников энергии.





Строительство новой береговой подстанции в Клив Хилл началось в июле 2009 года, а в марте 2011 года проведены первые морские строительные работы, когда были установлены первые 177 платформ для проекта. Первая фаза строительства должна быть полностью завершена была к концу 2012 года.  И вот недавно , после четырёх лет строительства одна из крупнейших ветряных ферм на планете — London Array — официально введена в эксплуатацию. Ветроэлектростанция, состоящая из 175 огромных ветряных турбин Siemens, расположилась на протяжении 20 км в прибрежной полосе графств Кент и Эссекс. Там же расположены две подстанции, еще одна находится на берегу.



Как все начиналось?

Проект London Array зародился в 2001 году, когда комплексное исследование в устье Темзы подтвердило возможность размещения на данной территории ветряной электростанции. Два года спустя Crown Estate предоставил London Array Ltd в аренду на 50 лет площадь под строительство и прокладку кабеля к берегу.

План морской ветряной электростанции мощностью 1 ГВт был утвержден в 2006 году, а разрешение на береговые работы было получено в 2007 году. Первый этап работы начался в июле 2009 года, когда началось строительство береговой подстанции в Клив Хилл в графстве Кент.







Первая фаза

Цифры и факты:

— Площадь под проект 100км2
— 175 ветровых турбин
— Две морские подстанции
— Почти 450 км морского кабеля
— Одна береговая подстанция
— 630мВт электроэнергии
— Мощности хватит для обеспечения примерно 480 000 домов в год — две трети домов в графстве Кент
— Выброс CO2 уменьшится на 925 000 тонн в год.

В конце 2012 года планировалось завершить первую фазу строительства, проект будет передан команде по эксплуатационному и техническому обслуживанию в 2013 году.

London Array будет генерировать большое количество электроэнергии, и подстанция нужна для того, чтобы обеспечить напряжение в 400 кВ, принятое в национальной высоковольтной сети электропередачи.





Проект

Проект подстанции был избран по результатам конкурса летом 2006 года. Победивший проект разработан всемирно известной архитектурной фирмой RMJM (www.rmjm.com). Идея проекта заключалась в том, чтобы расположить подстанцию под прямым углом к дороге Saxon Shore Way. В результате, главной архитектурной особенностью подстанции является Северная Стена, которая достигает 10 м высоты и состоит из ряда бетонных панелей и стабилизаторов.



Расположение

Подстанция Клив Хилл находится вблизи деревни Грейвени, что составляет около 1 км вглубь от Северного побережья Кента. Строится подстанция рядом с 400 кВ воздушной линией электропередачи Кентербери-Кемсли на северной стороне Клив Хилл, рядом с существующими зданиями на Клив Фарм. Подстанция строится таким образом, чтобы вписаться в склон холма.







Строительство в 20 км от берега

Это является серьезной проблемой для построения любого морского ветропарка и London Array не является исключением. Расстояние от берега, сильные ветра и непредсказуемые морские условия делают эту территорию трудным местом для строительства.

К счастью, будет использоваться новейшая техника и оборудование, которое поможет завершить работу настолько безопасно и быстро, насколько это возможно. Работы в море начались в марте 2011 года, когда был установлен первый из 177 фундаментов.



Что же строиться?

Ключевые компоненты морской ветряной электростанции:

— Фундаменты для закрепления ветряных турбин в море
— Ветряные турбины
— Множество кабелей для совместного подключения группы турбин и соединения с морскими подстанциями
— Морские подстанции для повышения напряжения перед отправкой электроэнергии на берег
— Укладка кабеля по дну моря для соединения морских и береговых подстанций.







Управление морским строительством

Морские строительные работы в настоящее время управляются из временной базы строительства в порту Ramsgate. Строительство базы началось летом 2010 года, а строительная бригада переехала в здание в сентябре 2010 года. До 45 сотрудников будет работать во время морского строительства. Ожидается, что база останется до 2013 года, когда первый этап строительства будет завершен, и она может стать основой для второго этапа строительства в ближайшем будущем.



Кто же строит London Array?

London Array Limited – консорциум трех ведущих в мире компаний по использованию источников энергии, которые объединяют свой опыт и знания для разработки и строительства самой большой в мире морской ветряной электростанции.



Dong Energy — 50% акций проекта

DONG Energy (Дания) – ведущая европейская энергетическая группа. Она обеспечивает, производит, распределяет и торгует энергией и связанными с ней товарами по всей Северной Европе. DONG Energy является лидером рынка морских ветряных технологий, построившим около половины морских ветряных электростанций, работающих сегодня. DONG Energy активно участвует в производстве и пропаганде использования возобновляемых источников энергии в Великобритании. Компания участвует в строительстве трех новых крупных британских морских ветряных электростанций и управляет в настоящее время морскими ветряными электростанциями Gunfleet Sands (172 МВт), Burbo Bank (90 МВт) и Barrows (90 МВт).



E.ON — 30% акций проекта

E.ON (Германия) — одна из самых мощных в мире газовых компаний. Она — ведущий поставщик в Великобритании и обеспечивает энергией около 8 миллионов клиентов. E.ON участвует в строительстве и эксплуатации возобновляемых источников энергии с 1991 года, когда они вложили капитал в первую береговую ветряную электростанцию. Теперь они владеют и управляют 22 ветряными электростанциями в Великобритании, включая Scroby Sands на 60 МВт, морскую ветряную электростанцию недалеко от берега Грейт-Ярмута, и 60-турбинную ветряную электростанцию Robin Rigg в Solway Firth. Многие другие проекты находятся в стадии разработки.



Masdar — 20% акций проекта

Masdar (ОАЭ) компания по стратегическому развитию и инвестициям в технологии использования возобновляемых источников энергии. Компания выступает в качестве связующего звена между сегодняшней экономикой ископаемого топлива и энергетической экономией будущего – развития нового представления о том, как жить, и работать завтра.







Трансформаторная подстанция CLEVE HILL

Была построена новая береговая трансформаторная подстанция CLEVE HILL, недалеко от деревни Грэвени (Graveney), на северном побережье графства Кент.





Это было необходимо, так как London Array будет генерировать большое количество электричества, которое необходимо отправлять с моря прямо в национальную высоковольтную сеть с напряжением в 400 кВ.





О турбинах



Турбины для первой фазы вырабатывают 3.6 МВт каждая. Они изготовлены компанией Siemens Wind Power и оснащены новым 120 метровым несущим винтом Siemens.Высота оси каждой ветровой турбины составляет 87 метров над уровнем моря.

Турбины имеют по три лопасти и окрашены в серый цвет. Турбины генерируют электричество при скорости ветра в 3 метра на секунду.

Полная мощность достигает от 13 м/с. Из соображений безопасности, турбины прекращают свою работу, если ветер становится сильнее, чем 25 м/с – эквивалент шторма в 9 баллов.

Проект London Array играет ключевую роль в программе правительства Великобритании по выполнению целей по защите окружающей среды и возобновляемой энергии. Они включают в себя:

— снижение выбросов двуокиси углерода на 34% к 2020 году;

— производства 15% всей энергии с помощью возобновляемых источников энергии к 2015 году.





После завершения проекта, выбросы углекислого газа сократятся на 1,4 млн тонн в год. Первая фаза способна возместить 925 тыс.тонн СО₂, которые будут компенсироваться каждый год, помогая решать последствия изменения климата и глобального потепления. London Array будет иметь общую мощность до 1000 МВт и будет генерировать электроэнергию на 750000 домов – что является четвертью всех домохозяйств в Большом Лондоне (регион, объединяющий два графства Большой Лондон и Лондонский Сити), или все дома в Кенте и восточном Сассексе. Мощность первой фазы проекта достаточная для подключения около 480 тыс домов, или две трети всех домов в Кенте.

Установка последней турбины на London Array является кульминационным событием огромного количества усилий и координации всех участвующих в проекте. Только за прошедший год были установлены 84 опоры, 175 ветряных турбин, 178 наборов кабелей и 3 экспортных кабеля. London Array сейчас находится в фазе ввода в эксплуатацию и тестирования оставшихся турбин, прежде чем передать их команде по эксплуатации и техническому обслуживанию в течении 2013 года.





Бэн Сайкс (Benj Sykes), глава британской компании DONG Energy’s UK Wind business, специализирующейся на ветровой энергетике, сказал: «Установка последней турбины это поворотный пункт для Великобритании и DONG Energy в истории этого передового проекта. London Array вскоре станет крупнейшей работающей морской ветровой электростанцией в мире. Создание морских ветровых электростанций такого же масштаба и крупнее в будущем позволит нам получать преимущества из их размера, что является важным элементом нашей стратегии по снижению стоимости энергии.

Помимо стремления создать крупнейший ветропарк в мире, разработчики London Array также позиционируют свое детище как демонстрационный проект, который показывает механизмы эффективного снижения затрат при создании крупных ветровых электростанций. Конечной целю инвесторов является создание оффшорной ветровой фермы, которая к 2020 году сможет выдавать полезную мощность при цене на уровне около $ 152 за мегаватт-час. Объект принадлежит компаниям Dong Energy, Masdar и EON. Доля Dong Energy в проекте составляет 50%, энергетический гигант E.ON владеет 30% акций, а в собственности компании Masdar из Абу-Даби находятся оставшиеся 20% ценных бумаг.









[источники]

источники
http://tech-life.org
www.londonarray.com
http://www.facepla.net/



Вот тут совсем кстати будет вам напомнить, что мы  про Корабли на ножках уже разговаривали очень подробно, а так же Энергия ветра уже проходила широкой дискуссией. Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=30118

masterok.livejournal.com

Энергия ветра: преимущества, недостатки, перспективы развития

Ветер – это не просто сложное физическое явление. В современном мире он используется как источник энергии и представляет собой экономически ценный продукт. Ветроэнергетика в мире становится всё более востребованной, над развитием этой отрасли работают учёные различных специальностей.

Насколько велик потенциал ветроэнергетики? Какими достоинствами и недостатками она обладает? Где применяется? Пришло время ответить на эти вопросы.

С чего всё начиналось

Существует общераспространённое заблуждение, что ветроэнергетика зародилась лишь в XVII–XIX столетиях. Однако на самом деле ветер как источник энергии активно использовался представителями древних цивилизаций. Вот несколько красноречивых примеров из истории:

1. Уже в III–II веках до н. э. жители Месопотамии изобрели первые прототипы ветряных мельниц для размола зерна. Лопасти таких устройств, вращаясь под действием ветра, приводили в движение массивный жернов. Он, в свою очередь, растирал зерно в муку. Так энергия ветра позволила сэкономить силы и время нескольких сотен рабочих.
2. В Древнем Египте ветряные мельницы появились примерно в тот же период.
3. В Древнем Китае с помощью ветра производилась откачка водных масс с рисовых полей.
4. В XII веке технологии, базирующиеся на использовании воздушных потоков, стали распространяться по Европе.

Долгое время ветряная энергетика не могла похвалиться хорошими результатами. Она немного облегчала жизнь и работу человека, но не могла послужить на благо всего человечества.

И только в XX веке технический прогресс коснулся этой отрасли. Учёные начали разрабатывать оборудование, позволяющее преобразовывать энергию воздушных потоков в электроэнергию.

Востребованность

Сегодня энергия ветра используется человеком всё активнее.

По состоянию на 2015 год ветроэнергетика занимает в общем энергобалансе:

• Дании – 42%;
• Португалии – 27%;
• Испании – 20%;
• Германии – 8,6%.

Перечисленные страны являются лидерами по получению электроэнергии из ветра. К данному списку стремятся примкнуть Индия, США, Китай.

Ведущие государства мира строят планы по увеличению количества ветропарков. В Китае и некоторых странах ЕС принимаются законы об использовании возобновляемых источников энергии и повышении мощностей. Всё это способствует развитию ветроэнергетики.

Применение

Использование энергии ветра является одним из самых перспективных направлений в современной энергетике. Наглядное сравнение: потенциал ветра более чем в 100 раз превышает потенциал всех рек Земли.

Ветропарки бывают:

1. Крупные.Обеспечивают электричеством города и промышленные предприятия.
2. Небольшие.
3. Вырабатывают электроэнергию для удалённых жилых районов, частных ферм.

Набирает популярность офшорное строительство: ветроустановки возводятся прямо на воде, в 10–12 км от береговой линии океана. Такие парки приносят больше прибыли, чем традиционные. Связано это с тем, что скорость ветра над океаном в несколько раз выше, чем на суше.

Достоинства

Ветровая энергетика обладает рядом значимых преимуществ, таких как:

1. Общедоступность.
   Ветер – возобновляемое «сырьё». Он будет существовать, пока есть солнце.
2. Безопасность для природы и человека.
   Как и все альтернативные источники энергии, ветер экологически безопасен. Оборудование, преобразующее ветряную энергию, не создаёт выбросов в атмосферу, не является источником вредного излучения. Пути накопления, передачи и использования энергии ветра – экологичные. Производственная техника безопасна для человека, пока он использует её по прямому назначению, соблюдая при этом все правила безопасности.
3. Успешная конкурентоспособность.Ветряная энергия – хорошая альтернатива атомной. Эти отрасли борются за первенство в возобновляемой энергетике. Но АЭС несут серьёзную угрозу для человечества. В то же время ещё не зарегистрирован ни один случай неисправности ветряного энергокомплекса, сопровождающийся массовой смертностью рабочих и простых жителей.
4. Обеспечение людей большим количеством рабочих мест.Статистика зафиксировала, что уже в 2015 году отрасль обслуживает 1 млн человек. Развитие ветроэнергетики всё ещё продолжается, поэтому данная сфера народного хозяйства ежегодно предоставляет людям тысячи рабочих мест по всему миру. Это повышает процент занятости населения и благотворно влияет на экономику отдельного региона, всей страны и целого мира.
5. Лёгкость в работе и управлении.Оборудование требует лишь периодических ТО. Ремонт турбин или их замена – задача средней сложности. Хорошо обученные специалисты без труда обеспечивают работу ветрогенераторов, их исправность. Для этого нужны лишь базовые навыки.
6. Перспективность.Ветроэнергетика находится только на середине своего пути. Потенциал данной отрасли не раскрыт на все 100%, а значит – всё ещё впереди. Современные научно-технические открытия позволят повысить эффективность ветровой энергетики, сделать ее более прибыльной.
7. Экономическая выгода.Любое предприятие в начале своей работы требует больших вложений. И в отрасли ветроэнергетики расходы на оборудование стабильны, в то время как цены на электроэнергию увеличиваются. Следовательно, доходы производства постоянно растут.

Все эти характеристики способствуют развитию и глобализации ветроэнергетики.

Недостатки

Ветроэнергетика не имеет каких-либо серьёзных недостатков, но и в этом аспекте есть проблемы:

1. Высокий стартовый капитал.Запустить такой бизнес очень сложно, ведь закупка и монтаж оборудования требуют больших инвестиций.
2. Выбор территории.Не все регионы Земли подходят для строительства ветроэнергетических комплексов. Подбор местности осуществляется на основе высокоточных расчётов.
   При этом учитываются:
   • количество ветреных дней;
   • скорость воздушных потоков;
   • частота их изменения;
   • прочее.
3. Отсутствие точных прогнозов.Невозможно точно предсказать, что характеристики ветра в данной местности останутся стабильными на 10/20/100 лет. Сложно рассчитать, какое количество энергии будут вырабатывать ветрогенераторы.

Люди не могут «приручить» ветер, поэтому говорить о стабильности в работе ветрокомплексов невозможно. Впрочем, это относится ко всем возобновляемым источникам энергии.

Ложные теории

Противники ветроэнергетики придумывают различные лжетеории:

1. Шум, создаваемый ветрогенераторами, вредит экосистеме.Ветряные станции и правда издают шум, однако на расстоянии 30–40 метров он уже воспринимается как фон (естественный уровень шума), поэтому никакого ущерба экологии не наносит.
2. Ветрогенераторы убивают птиц.Да, это действительно так. Однако от ветряных станций умирает столько же птиц, сколько от высоковольтных сетей и автомобилей.
3. Вблизи ветряных комплексов портится сигнал ТВ. Оборудование никак не влияет на качество сигнала спутникового, цифрового и аналогового ТВ.

Основная задача таких выдумок – привлечение большего количества людей на сторону традиционной энергетики, которая является более прибыльной для современных предпринимателей.

Заключение

Резкий скачок в развитии ветроэнергетики сделал жизнь человека проще. Энергия ветра используется на крупных промышленных предприятиях и в маленьких сельскохозяйственных комплексах. Именно эта отрасль энергетики является самой востребованной и перспективной.

‘; blockSettingArray[0][«setting_type»] = 6; blockSettingArray[0][«elementPlace»] = 2; blockSettingArray[1] = []; blockSettingArray[1][«minSymbols»] = 0; blockSettingArray[1][«minHeaders»] = 0; blockSettingArray[1][«text»] = ‘

‘; blockSettingArray[1][«setting_type»] = 6; blockSettingArray[1][«elementPlace»] = 0; blockSettingArray[3] = []; blockSettingArray[3][«minSymbols»] = 1000; blockSettingArray[3][«minHeaders»] = 0; blockSettingArray[3][«text»] = ‘

ekoenergia.ru
