Виды чугунных труб: виды, размеры, маркировка и применение

Чугунные трубы для канализации: виды, вес, размеры

Даже с появлением новейших пластиковых материалов чугунные трубы остаются очень популярными. Они обладают массой достоинств, которые обеспечивают нормальное функционирование канализации.
Сегодня в очень многих домах до сих пор успешно работают старые чугунные трубы для канализации. Это говорит о том, что срок их эксплуатации измеряется десятками лет.

Содержание

  • 1 Где используются чугунные трубы
  • 2 Виды чугунных труб
    • 2.1 Напорные
    • 2.2 Безнапорные
    • 2.3 Безраструбные
    • 2.4 Раструбные
  • 3 Размеры
    • 3.1 Диаметр
    • 3.2 Масса и размер стенки
  • 4 Положительные и отрицательные качества
  • 5 Дополнительные сведения о чугунных трубах
  • 6 Подведем итог

Где используются чугунные трубы

В основном их применяют в следующих сферах:

  • система водоснабжения;
  • канализационные устройства;
  • теплоснабжение;
  • водоснабжение в противопожарных системах;
  • транспортировка нефтепродуктов.

Виды чугунных труб

По своему назначению они подразделяются на несколько групп:

  • напорные — ВШЧГ;
  • безнапорные — ЧК;
  • безраструбные — SML;
  • напорные раструбные — ЧНР.

Для прокладки канализации и правильного выбора трубы давайте более подробно познакомимся с этими видами.

Напорные

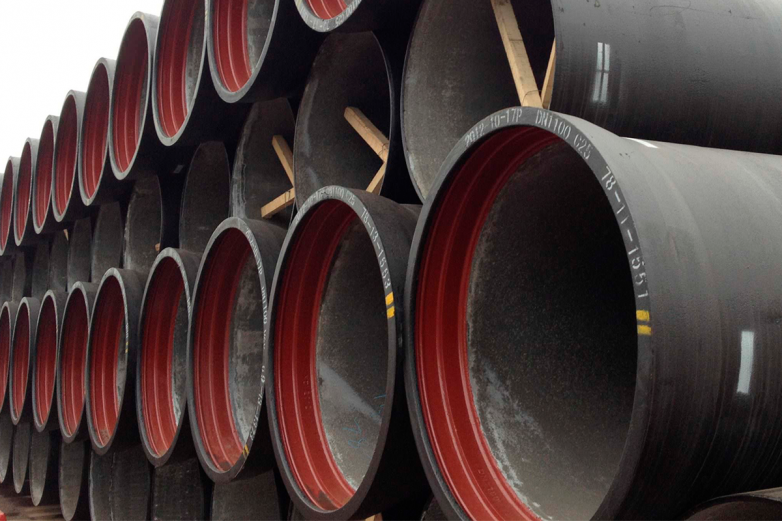

ВШЧГ нашли широкое применение во многих отраслях промышленности. В состав таких чугунных труб входит шаровидный графит. Он придает изделию повышенную эластичность и делает материал более вязким.

Трубы ВШЧГ могут работать вместо аналогичных из серого чугуна. По своим свойствам они приравниваются к кованной и литой стали. Механические характеристики этих труб составляют конкуренцию стальным изделиям благодаря высоким значениям коэффициента коррозионной стойкости.

Срок эксплуатации почти в 8 раз превышает их аналоги. Напорные изделия можно устанавливать для работы с агрессивными веществами. Они прекрасно себя чувствуют в холодное время года. Им не страшны никакие морозы. Высокая прочность позволяет прокладывать канализационные трубопроводы под шоссейными трассами, причем глубина траншеи всегда делается очень большой.

В комплект напорных труб входят:

  1. Раструбы.
  2. Резиновые уплотнения.

Безнапорные

Так как в составе материала имеется пластинчатый графит, эти изделия не обладают такой большой прочностью. Для их изготовления используется серый чугун. ЧК трубы устанавливаются только в тех канализациях, где исключаются высокие нагрузки. Они свободно монтируются вместе с теми, которые сделаны из пластика.

Чтобы создать надежное соединение, ставят резиновые манжеты. Основным преимуществом таких изделий считается возможность применять их второй раз после проведенного демонтажа.

Безраструбные

В состав материала такой чугунной трубы входит графит. Для создания большой прочности внутренняя поверхность трубы закрывается эпоксидной смолой.

Это дает возможность избавиться от заиливания и образования различных наслоений.

Эпоксидная смола прекрасно себя чувствует в любой агрессивной среде, спасает поверхность от разрушения и коррозии.

SML изделиям не нужно создавать дополнительную шумозащиту. Они отвечают требованиям пожарной безопасности, обладают высокой прочностью, а также способны противостоять сильному нагреву.

Для соединения труб применяются специальные хомуты. Это связано с отсутствием раструбов на торцах.

Безраструбные трубопроводы впервые стали известны в начале 60-х годов прошлого века. В те времена строительные инженеры работали над созданием новейших материалов и технологий. Сегодня безраструбные конструкции остаются надежным и очень качественным способом изготовления водопроводной системы, которая совокупляет в себе следующие преимущества:

  1. Стыковые соединения из-за отсутствия раструбов отличаются высокой герметизацией без применения специальных уплотняющих материалов.
  2. Так как внутреннее покрытие таких изделий сделано очень гладким, они отличаются от своих аналогов повышенной пропускной способностью.
  3. Высокую износостойкость обеспечивает отсутствие коррозии.
  4. Изделия SML могут функционировать при любой температуре. Они устойчивы к большим перепадам.
  5. Труба чугунная очень легка в обработке. Благодаря графиту в форме розетки прочность материала повышается в несколько раз. Толщина стенок изделия не меняется по всей ее длине.

Раструбные

Эти ЧНР трубы остаются востребованными и в наши дни. Они используются в самых разных отраслях промышленности. Их основным достоинством считается повышенный срок эксплуатации, если сравнивать со стальным аналогом. Ведь сталь со временем начинает быстро ржаветь. Недостатком является хрупкость такого чугуна. Трудоемкость установки канализации намного сложнее в сравнении с другими трубами.

Чтобы изделия не подвергались коррозии, они снаружи и внутри покрываются битумом.

Размеры

Заводы изготавливают такую продукцию согласно размерам, установленным ГОСТом. Никаких отклонений не допускается.

Существуют также и чугунные изделия с нестандартными параметрами. Их используют для прокладки канализации своими руками на дачном участке или монтаже в собственном коттедже автономной канализации.

Для правильного подбора такой трубы обязательно учитывается 3 основных параметра:

  • толщина стенки;
  • диаметр;
  • масса.

Диаметр

Для чугунных изделий разработаны следующие показатели:

  1. Номинальный диаметр. По этому габариту выбирается труба канализационная чугунная для будущего монтажа. На чертежах обозначается «Dn».
  2. Величина условного прохода. Определяет внутренний диаметр трубы, показывается в миллиметрах – «Dy».
  3. Наружный диаметр. Согласно этому размеру выполняется расчет любой канализационной системы – «G».

На выбор диаметра ЧТ влияет объем сточных вод, проходящих через систему. Размер берется из диапазона 50–150 мм.

Когда проводится внутренняя канализация, достаточно установить ЧТ с диаметром от 50 до 100 мм. Прокладка наружной системы выполняется с трубами, диаметр которых находится в диапазоне 100–150 мм.

При монтаже внутренней канализационной системы используются также дополнительные сантехнические изделия и стояки. Когда объем стоков увеличивается, диаметр труб берется из диапазона 500–1200 мм.

Масса и размер стенки

Одним из недостатков чугуна является его вес. Это очень неудобно и вызывает массу проблем при монтаже канализации. Однако благодаря большому весу, конструкция имеет очень высокую прочность, становится монолитной. В результате она работает долгие годы без ремонта. Согласно ГОСТу 6942-98, соотношение 2-х метров трубы и ее номинального диаметра должно иметь следующий вес:

  • 50 мм – 11 кг;
  • 100 мм – 25 кг;
  • 150 мм – 40 кг.

Масса чугунных изделий зависит также от толщины стенки. Рассмотрим несколько вариантов.

  1. Наружный диаметр равен 80 мм. Толщина стенки 8 мм. Масса одного метра трубы будет составлять 13 кг. Следовательно, 75 мм такого трубопровода – 1 т.
  2. Диаметр изделия 170 мм. Общая длина 1 м. Стенка изделия – 10 мм. Согласно таблице вес составит 36 кг. 27 метров такой трубы будет весить 1 тонну.
  3. При наружном диаметре более 1000 мм с толщиной стенки равной 27 мм масса изделия достигнет 620 кг.

Толщина стенки трубы влияет на прочность всей канализационной системы любого вида. От этой величины зависит ее надежность и срок эксплуатации. Это связано с тем, что давление на стенки трубы и различные нагрузки может спокойно выдержать изделие, имеющее определенные параметры. Поэтому чугунные трубы были разбиты на несколько классов:

  • А;
  • Б;
  • ЛА.

Такие канализационные трубы могут спокойно работать при давлении 0,1 МПа, даже не имея антикоррозийного битумного покрытия. Подобные виды устанавливают только на очень ответственных участках канализационной сети.

После обработки битумом они могут выдержать и более высокое давление. У них самая большая толщина стенки. Показатель прочности всегда выше любого аналога. Эксплуатационный срок рассчитан на длительную работу.

Установка таких изделий проводится при монтаже канализационной системы внутри здания, с особыми условиями эксплуатации. Чугунные трубы «ЛА» устанавливаются при монтаже канализации в индивидуально доме. Они способны выдержать гидравлическое давление, которое не превышает 25 кгс/см². Могут спокойно работать в системах, где отсутствуют большие нагрузки.

Положительные и отрицательные качества

Сегодня чугунные трубы устанавливаются в большинстве канализационных систем. Свойства этих изделий позволяют их укладывать в любой тип грунта. Основными преимуществами считаются:

  • очень высокая прочность;
  • не боится перепадов температуры;
  • большой срок эксплуатации;
  • не горит;
  • отвечает современным экологическим требованиям, не выделяет токсичных веществ;
  • обладает отличными звукоизолирующими свойствами;
  • не вступает в реакцию с агрессивными веществами;
  • не боится коррозии.

К сожалению, кроме такого большого количества положительных свойств, чугунные изделия отличаются и рядом характерных недостатков. Некоторые факторы сильно влияют на трудоемкость при работе по установке канализационной системы:

  • большая масса;
  • повышенная хрупкость;
  • для проведения монтажа требуется наличие специального оборудования, дополнительные материалы;
  • очень высокая стоимость;
  • ремонтные работы требуют больших денежных вложений.

Дополнительные сведения о чугунных трубах

Серый чугун используется производителями для изготовления труб внутренней канализации. Поверхности таких изделий покрываются антикоррозийным битумом как внутри, так и снаружи. Он становится мягким, когда температура нагрева превышает 60 градусов.

На таком покрытии запрещается наличие трещин, появление воздушных пузырей. Оно имеет гладкую и очень прочную поверхность. Причем сплошная поверхность битума не должна липнуть к стенке трубы. Категорически запрещается наличие следов, оставшихся от приспособлений для транспортировки.

Не допускается наличие выщерблин и потеков. Качество изделия проверяется на специальных технологических стендах прямо на производстве, изготавливающем чугунные трубы.

Проверку герметичности проводят визуальным осмотром участка трубопровода после его заполнения водой под давлением около 0,1 МПа. Места стыков не должны иметь течи. Наружные поверхности должны быть без следов запотевания.

Если такие дефекты отсутствуют, изделие считается герметичным. Габаритные размеры проверяются специальными эталонными приборами. Отклонения от номинала должны быть в пределах допустимых значений. Чтобы определить массу трубы, ее обязательно взвешивают. При покупке такого изделия потребитель может проверить его на соответствие любому проверяемому показателю.

Трубы имеют маркировку, которая находится прямо на раструбе. Ее наносят несмываемой краской. Иногда она отливается совместно с трубой. Маркировка должна иметь:

  • товарный значок;
  • цифры ГОСТа;
  • артикул выпуска.

Готовые изделия могут иметь самую разную упаковку:

  • контейнеры;
  • кассеты;
  • пакеты;
  • связки, скрепленные проволокой.

Укладка раструбов выполняется в разные стороны. Согласно нормативным требованиям, изготовители обязаны выпускать изделия:

  • с гарантийным сроком хранения — 3 года;
  • с временем эксплуатации — 2 года.

Подведем итог

Без канализации невозможно обойтись ни одному человеку. Ее выбор должен быть сделан очень грамотно. Дешевый пластик не годится для жилых помещений или других административных учреждений. Он быстро выходит из строя, требует постоянного ухода и ремонта. Установленная чугунная канализация никогда не создает шума. Ее установка не требует проведения работ по изготовлению дополнительной звукоизоляции.

Чугун способен функционировать под большим давлением и рассчитан на длительный срок эксплуатации. Термостойкость материала и его прочность будут востребованы и в последующие годы.

Похожие статьи:

Чугунные трубы: классификация, виды, критерии выбора

С появлением удобных во всех отношениях пластиковых труб, изделия из чугуна обрели достойного конкурента, но не потеряли своей популярности. Для монтажа систем, которые требуют абсолютной надежности, используют все же сталь.

Чугунные трубы имеют ряд преимуществ, с которым трудно поспорить, поэтому область их применения широка:

  • водопроводы;
  • канализационные системы;
  • тепловые магистрали;
  • сети для транспортировки нефтепродуктов и др.

Классификация

Чугунные трубы для канализации изготавливают методом центробежного литья, используя серый чугун или высокопрочный с шарообразным графитовым зерном (ВЧШГ). Первый хорошо поддается обработке режущими инструментами, второй – более устойчив к нагрузкам и превосходит серый по всем параметрам.

Виды чугунных труб

  1. Напорные (ВЧШГ).
  2. Безнапорные (ЧК).
  3. Безраструбные (SML).
  4. Напорные раструбные (ЧНР).

Безнапорные трубы отливают из более хрупкого серого чугуна, поэтому используют на тех участках магистрали, которые не испытывают большой нагрузки. Отличительная особенность этих изделий в том, что они пригодны к повторному использованию после демонтажа сети.

Безраструбные обладают высокой прочностью, изнутри покрыты эпоксидными составами, предотвращающими образование илистых осадков. Изделия SML отлично переносят любые температуры, обладают высокой пропускной способностью, стыкуются без использования каких-либо уплотнительных материалов (стягиваются хомутами).

Трубы чугунные напорные раструбные ЧНР монтируют повсеместно. Длина раструбов этих изделий – 6-8 см. Толщина стен – 10-12 мм, длина – 2-7 м, диаметр – 5-15 см. Наиболее популярны в монтаже различных систем трубы чугунные канализационные 100 (диаметр 100 мм). Ко всем видам напорных раструбных труб выпускают фасонные элементы (отводы, тройники, крестовины и др.). Сортамент регулируется ГОСТом 6942-98.

Критерии выбора

Трубы чугунные канализационные – отличная альтернатива стальным: более долговечны (до 100 лет безупречной службы), устойчивы к коррозии, не требуют шумоизоляции. При выборе изделий из чугуна прежде всего смотрят на состояние металла: в нем не должно быть свищей, швов и включений шлака.

Хороший способ определения возможных дефектов чугуна – «на слух». Для этой цели металл нужно «простучать». При этом все огрехи выявляются довольно быстро: там, где они есть, звук будет отличаться. При выборе раструбных изделий особое внимание нужно уделить именно раструбу. Его качество определяет герметичность магистрали.

Чугунные трубы не рекомендуется монтировать на солончаковых грунтах, так как они быстро потеряют свою прочность.

На внешние и внутренние стенки желательно нанести слой битума. Это повысит защиту металла и увеличит пропускную способность канализационной сети.

Поделитесь в социальных сетях!

Базовая информация о чугунных трубах

Сантехника — это система, которая включает подачу питьевой воды в желаемые места в доме или здании. Гигиенически отводит сточные воды или сточные воды. Сантехническую систему подразделяют на водопроводную и канализационную. Обе системы включают ряд труб, по которым подается либо вода, либо сточные воды.

Среди сантехнических труб чугунные трубы (Ci Pipes) очень известны с 19 по век. Они обладают хорошей прочностью на сжатие, поэтому легко противостоят давлению грунта. Они очень устойчивы к коррозии и, следовательно, они также используются для передачи воды. Они хрупкие, поэтому их трудно разрезать и подгонять.

Давайте разберемся с основной информацией о чугунных трубах.

Classification of Cast Iron Pipes Based on their Class

01) Class LA

02) Class A

03) Class B

04) Class C

05) Класс D

06) Класс E

Класс LA Чугунные трубы были взяты за основу для развития серии труб. Чугунные трубы класса А допускают увеличение толщины на 10 процентов по сравнению с чугунными трубами класса LA. Чугунные трубы класса B позволяют увеличить толщину на 20 процентов по сравнению с чугунными трубами класса LA. Для специального использования классы C, D или E могут быть получены путем соответствующего увеличения толщины на 30, 40 или 50 процентов соответственно.

Так как длинные хлористые трубы используются в качестве надежного материала для канализационных «напорных магистралей», в основном из-за его хорошей прочности на сжатие для сопротивления высокой грунтовой нагрузке и хорошей коррозионной стойкости. Пригодность трубы CI для использования в канализации с учетом различных требований к конструкции обсуждается ниже:

Структурная стабильность чугунных труб

Хорошая прочность на сжатие обеспечивает хорошую структурную устойчивость для сопротивления высокой нагрузке на землю. Однако трубы из хлора, будучи хрупкими по своей природе, чувствительны к точечной нагрузке и ударной нагрузке. Трубы ХИ не рекомендуется использовать при динамическом нагружении компонента при их использовании, т.е. под основными проезжими частями или там, где существует повышенный риск смещения или оседания грунта. Будучи хрупким материалом, трубы ХИ требуют осторожного обращения при укладке.

Волосяная трещина в чугунной трубе

Во время транспортировки и установки хлоропластовых труб иногда на трубах появляются мельчайшие волосяные трещины, которые не видны четко. Разрушение/разрыв происходит, когда трубопровод заряжается или испытывается под давлением. Перед укладкой желательно проверить трубы CI на наличие микротрещин.

Чугунная труба для применения под высоким давлением

Из-за низкой прочности на растяжение способность хлорсодержащих труб выдерживать давление намного ниже по сравнению с другими металлическими трубами, такими как MS или DI. Таким образом, для применений с высоким давлением или там, где существует высокая вероятность внезапного повышения положительного давления из-за помпажа, следует избегать использования труб CI.

Внутренняя коррозия чугунных труб

Трубы из хлора обычно поставляются только с внутренним битумным покрытием. Итак, внутренняя коррозия начинается уже через несколько лет эксплуатации, что приводит к отложению продуктов коррозии (бугорков) и точечной коррозии. В результате внутренний диаметр уменьшается, ограничивая грузоподъемность. Этот процесс внутренней коррозии происходит быстрее при транспортировке сточных вод. Это следует учитывать при проектировании силовых сетей канализации. Однако для канализационных систем трубы из хлора обычно не используют, так как при частичном заполнении септичность выше, а коррозия происходит быстрее. Облицовка цементным раствором с высоким содержанием глинозема или сульфатостойким цементом может только минимизировать проблему коррозии.

Образование накипи, проникновение корня дерева и нападение грызунов

Несмотря на то, что это металлическая труба, она устойчива к образованию накипи и проникновению корня дерева, а также нападению грызунов.

Техническое обслуживание чугунных труб

Гравитационные и силовые магистрали можно очищать с помощью стержней, режущих головок, а в некоторых случаях даже напорной струей для удаления твердых частиц и жировых отложений. Трубы Cl не повреждаются при таких операциях.

Рекомендуемое использование чугунных труб

Трубы Cl можно использовать для канализационных напорных магистралей, но они не рекомендуются для систем сбора без футеровки. Основная причина заключается в том, что в частично заполненной трубе септичность больше, а коррозия происходит быстрее, что в долгосрочной перспективе уменьшит расход.

Типы соединений и соединений чугунных труб

Как правило, для чугунных труб (Ci Pipes) широко известны два типа соединений. Один, в котором на одном конце чугунной трубы есть раструб, а на другом конце — раструб. Во-вторых, на обоих концах чугунных труб предусмотрены фланцы.

Трубы с раструбом и патрубком можно соединить с помощью свинцового или нажимного соединения. Несколько лет назад свинцовые суставы были очень популярны в азиатских странах, но в настоящее время они запрещены из-за пагубного воздействия свинца. Чугунные трубы можно соединять между собой с помощью чугунного герметика вместо свинца. В случае вставных соединений концы патрубков должны быть соответствующим образом скошены или закруглены для беспрепятственного входа трубы в раструб и снабжены резиновой прокладкой.

Чугунные трубы с фланцем можно соединить болтами.

Прокладка чугунных труб

Чугунные трубы прокладываются под уклоном под землей или подвешиваются на потолке для отвода канализации дома. При наружной канализации их прокладывают под землей на обочине улицы с перекрытием 1 метр по верху труб. Прокладка труб обычно регулируется постановлениями муниципалитетов и корпораций, которые обеспечивают надлежащую прокладку, а также безопасность укладчиков.

Производство чугунных труб

Согласно IS – 1536 (Бюро индийских стандартов) чугунные трубы изготавливаются из железа (металлургических материалов). Их подвергают термической обработке для достижения необходимых механических свойств и снятия литейных напряжений. Их отливают центробежным способом в металлические формы или формы с футеровкой из песка. Обычно металлические формы используются до диаметра 300 мм, а формы с футеровкой из песка используются для диаметра более 300 мм.

Чугунные трубы доступны длиной 3 фута (91,44 см), 6 футов (182,88 см), 8 футов (243,84 см) и 10 футов (304,8 см), а также 3 дюйма (7,62 см), 4 дюйма (10,16 см). ), 5 дюймов (12,7 см) и 6 дюймов (15,24 см) в диаметре. Длина, отличная от указанной выше, также может поставляться по взаимному соглашению между изготовителем и покупателем.

Механические испытания чугунных труб

После изготовления чугунные трубы испытывают следующим испытанием.

01. Кольцевое испытание и испытание на растяжение

Кольцевое испытание проводится для труб диаметром до 300 мм. Для размеров более 300 мм проводится испытание на растяжение.

Испытание кольцом:

Испытание на растяжение:

02. Испытание на твердость по Бринеллю

твердость чугунной трубы. В этом испытании шарик из твердого металла вдавливается в поверхность чугунной трубы, и твердость измеряется с помощью машины для определения твердости соляных растворов.

03. Гидростатические испытания

При гидростатических испытаниях внутри чугунных труб прикладывается постоянное давление.

В таблице ниже показано гидростатическое давление для центробежнолитых труб с раструбами и патрубками.

В следующей таблице показано гидростатическое давление для центробежнолитых труб с привинченными фланцами с раструбом и патрубком.

Наконец, необходимо проверить качество чугунной трубы. Поверхность чугунной трубы должна быть гладкой, на ней должно быть клеймо с наименованием изготовителя, инициалами или опознавательным знаком. На нем также проставляются номинальный диаметр, обозначение класса, масса трубы и две последние цифры года изготовления. Выбирая чугунную трубу хорошего качества, вы можете сделать свою водопроводно-канализационную систему более эффективной, и она не будет ремонтироваться в течение длительного времени.

Если вы не знаете, как правильно выбрать подрядчика, обязательно прочтите:

Услуги – MEP

Советы по выбору или найму подходящего подрядчика по сантехнике

Также см.: Советы по безопасности и меры предосторожности при работе с сантехникой – Советы по безопасности при работе с сантехникой.

Услуги – MEP

Сантехника Советы и меры предосторожности

Изображение предоставлено: Изображение 1, Изображение 3

Чугунная труба — Pure Technologies — Типы труб

Чугунная труба — Pure Technologies — Виды труб — Pure Technologies

Чугун (серый чугун) — это исторический тип трубы, изготовленный в 19 и 20 веках, который используется в качестве напорной трубы для передачи воды и сточных вод. Чугунные трубы были постепенно вытеснены трубами из ковкого чугуна, которые являются прямым развитием, и большинство существующих производственных предприятий перешли на новый материал в 1970-х и 1980-х годах.

Большинство труб из серого чугуна, которые находятся в эксплуатации, были изготовлены методом литья в ямах или центрифугированием. Самые ранние чугунные трубы были вертикально отлиты из серого чугуна. В начале девятнадцатого века первые трубы из карьерного чугуна в США были импортированы, но с 1830 года местное производство стало более распространенным. Шахтные чугунные трубы изготовлялись и устанавливались до 19 века.40с. Новых производств чугунных труб в настоящее время практически нет.

Преимущества

  • Более толстая стенка, чем у ковкого чугуна или стали
  • Скорость коррозии аналогична ковкому чугуну и стали
  • Большинство труб после 1950 г. поставляются с футеровкой из цементного раствора или модернизируются

Недостатки

  • Отсутствие эластичности и низкая механическая прочность
  • Склонен к внешней и внутренней коррозии в агрессивных условиях
  • Старые трубы с зачеканенными соединениями с небольшой гибкостью
  • Часто без внешней защиты
  • Большинство труб без футеровки до 1960 г.
