Типы кабелей и проводов: силовой, коаксиальный, оптоволоконный кабель и витая пара | RuAut

Автор: Руслан Мусин

Силовые кабели

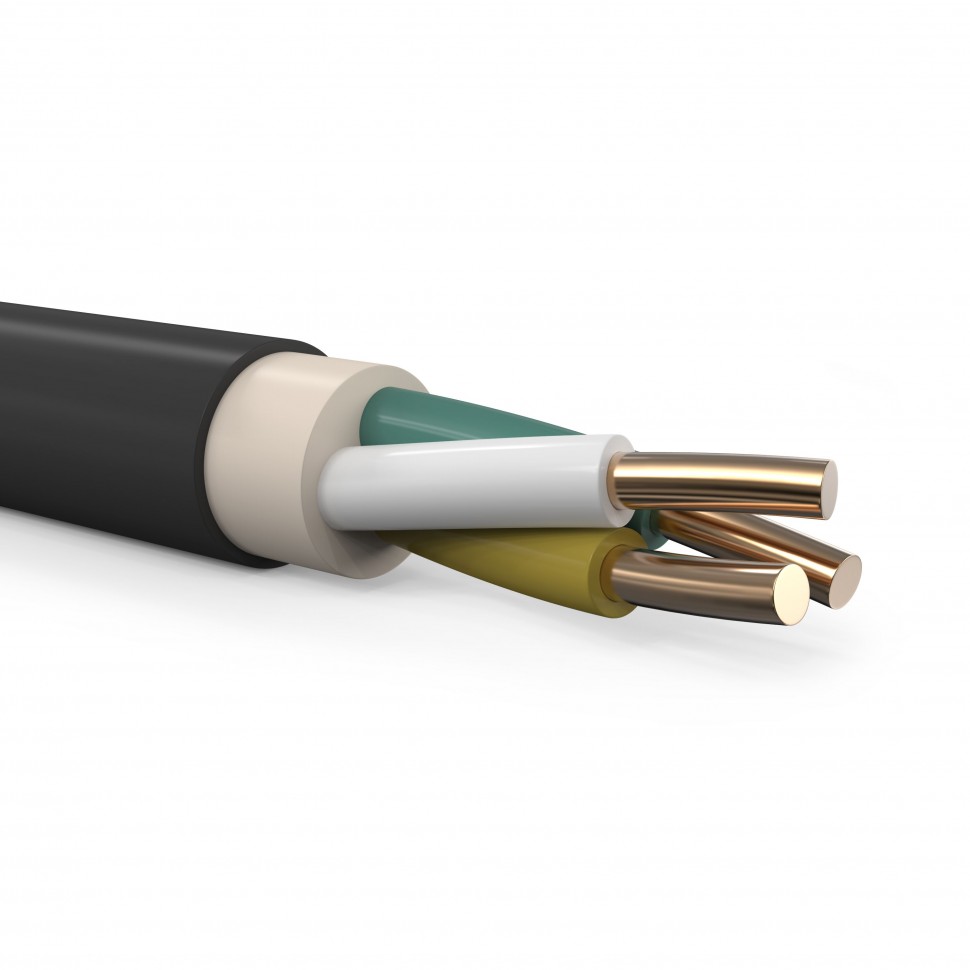

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации. ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком)  из ПВХ, медным материалом жилы, не имеющий внешней защиты.

Используется для передачи и распределения электрического тока, рабочее напряжение 660 – 1000 В, частота 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение – от 1,5 кв.мм до 240 кв.мм. Жилы могут быть как одно-, так и многопроволочными.

ВВГ применяется в широком диапазоне температур: от – 50 до + 50 ºС. Выдерживает влажность до 98% при температуре до + 40 ºС. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90º в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. Внешняя оболочка, как правило, черного цвета. Не распространяет горение.

Разновидности ВВГ:

• АВВГ – те же характеристики, только вместо медной жилы используется алюминиевая;
• ВВГнг – кембрик с повышенной негорючестью;
• ВВГп – наиболее часто встречающаяся разновидность. Сечение кабеля не круглое, а плоское;
• ВВГз – пространство между изоляцией ТПЖ и кембриком заполнены жгутами из ПВХ или резиновой смесью.

КГ расшифровывается очень просто – кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ – резина, внешняя оболочка из того же материала. Диапазон рабочих температур от – 60 до + 50 ºС.

Кабель применяется в основном для подсоединения различных переносных устройств. Есть разновидность КГнг с негорючей изоляцией. КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе.

Кабели для передачи информации

Помимо электроэнергии кабели предают информационные сигналы.

Коаксиальный кабель

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля.

Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные «земли» обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода «новой» длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

Витая пара

Служит для построения компьютерных сетей. Витая пара может быть экранированной и неэкранированной.

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полез­ные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

 В зависимости от вида кабеля возможны различные варианты защиты:

• UTP или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория CAT5.

Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непрово­дящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в каче­стве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внеш­них помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излу­чения.

Наличие заземляемого экрана удорожает кабель и усложняет его про­кладку.

Для построения сетей применяются следующие разновидности кабеля:

UTP (unshielded twisted pair) — незащищенная витая пара — витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair) — фольгированная витая пара — имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair) — защищенная витая пара — каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена. Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

• Кабель категории 1 — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).
• Кабель категории 2 — это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.
• Кабель категории 3 — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.
• Кабель категории 4 — это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.
• Кабель категории 5 — самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.
• Кабель категории 6 — перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.
• Кабель категории 7 — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Оптоволокно

Оптоволоконный кабель (он же волоконно-оптический) — это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5-60 микрон) гибких стек­лянных волокон (волоконных световодов), по которым распространяются свето­вые сигналы. Это наиболее качественный тип кабеля — он обеспечивает переда­чу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показате­лем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

Виды кабелей и их различия

Монтаж электрического оборудования невозможен без применения различных проводов и кабелей. Современные электротехнические кабели изготавливают из меди, реже из алюминия. Применение медных жил кабеля обусловлено меньшим удельным сопротивлением меди, по сравнению с алюминием или другими металлами. Существуют металлы и с меньшим удельным сопротивлением, например серебро, однако их стоимость куда выше стоимости меди и для массового применения они не используются. По структуре кабели выпускаются с жилой, составленной из множества проволочек, или с цельной жилой. Структура жил кабеля определяет его гибкость.

Существует стандартная маркеровка жил кабелей: для жилы РЕ – желто-зеленая изоляция, для жилы N – голубая или белая изоляция с голубой полосой, а изоляция фазных жил выполняется чисто белой.
Далее рассмотрим основные марки применяемых кабелей и проводов при электромонтаже.

1 Кабель марки ВВГ

Маркировка электротехнического кабеля ВВГ (зарубежный аналог кабель марки NYM) означает, что жилы кабеля гибкие, изоляция жил и внешняя изоляция кабеля выполнена из поливинилхлорида. Кабель ВВГ выполняется с медными жилами, кабель АВВГ – с алюминиевыми. Применение: внутренний монтаж электрической проводки. Также выпускаются кабели ВВГ с неспособностью изоляции распространять горение (маркировка «НГ»), низким уровнем образования дыма при воздействии открытого пламени (маркировка «LS») и с возможностью выдерживать воздействие огня несколько минут (маркировка «FR»).

2 Кабель (провод) марки СИП

СИП — самонесущий изолированный провод. Отличительной особенностью кабеля марки СИП является увеличенная механическая прочность кабеля, способного выдерживать существенные механические нагрузки. Кроме того, изоляция кабеля выполняется из сшитого полиэтилена, на который не воздействуют прямые солнечные лучи и атмосферные осадки. Применение кабеля СИП: наружная электропроводка, выполнение ответвлений от ЛЭП. Жилы кабеля СИП – алюминиевые, сечением от 16 кв. мм. до 150 кв. мм.

3 Кабель (шнур) марки ПВС

ПВС – медный провод с многопроволочными жилами в изоляции из поливинилхлорида соединительный. Кабель ПВС благодаря многопроволочной структуре жил кабеля обладает хорошей гибкостью. Однако в этом заключается и недостаток кабеля ПВС – необходимость применения специальных приспособлений для соединения кабеля или лужение.

4 Кабель (шнур) марки ШВВП

ШВВП – кабель с медными многопроволочными жилами в виниловой изоляции с сечением до 0,75 кв. мм. Применение кабеля: бытовые удлинители малой мощности, слаботочные системы электроснабжения.

5 Кабель марки КГ

Кабель КГ – гибкий кабель с медными многопроволочными жилами сечением до 240 кв. мм. и резиновой изоляцией. Применение кабеля: удлинители, подвод питания к электрическим кранам в помещении и на открытом воздухе.

Разные виды кабелей: характеристики, преимущества и недостатки

Разные виды кабелей: характеристики, преимущества и недостатки

Сегодня в быту и в промышленности применяются как традиционные виды кабеля с изоляционным слоем из пропитанной бумаги, так и с изоляцией из поливинилхлоридного пластиката.

Но гораздо большей популярностью в последние годы пользуется силовой кабель с изоляцией из сшитого полиэтилена. Именно такой вид кабельной продукции выпускается сейчас многими фирмами. Каждый из перечисленных кабелей отличается высокими диэлектрическими показателями, но в каждой конкретной ситуации должен применяться какой-то конкретный вид, что напрямую зависит от его эксплуатационных характеристик.

Рассмотрим каждый вид кабеля, выявляя его преимущества и те качества, которые можно отнести в разряд недостатков.

БПИ — кабель, имеющий в своем составе бумажный слой со специальной пропиткой, являющийся неплохим диэлектриком, может быть проложен даже во влажном грунте или под водой. Однако, чтобы бумага не промокла в результате радиального проникновения воды под оболочку кабеля, в конструкцию провода внедряют защитную оболочку из металла (как правило, свинца). Кроме того, в строении данного вида кабеля существенную роль играют стальные ленты — покров из них становится надежной защитой от прогибаний и повреждений в процессе прокладки кабеля. Секторная форма жил (в отличие от круглой), которая применяется в БПИ, уменьшает диаметр изделия, а это порой очень важно. Но, несмотря на целый набор положительных качеств, такой тип кабеля не может быть проложен на вертикальных или приподнятых участках, так как масляный состав имеет свойство стекать, вследствие чего кабель быстро устаревает и постепенно разрушается.

Кабель ВВГ, NYM, АВББШВ, АВВГ, ВББШВ относится как раз к такому классу.

Переходим к еще одному популярному у потребителя виду кабеля — ПВХ-пластикатовому. Одним из главных преимуществ этого материала является его негорючесть, что становится причиной частого использования такого кабеля в огнеопасных условиях и помещениях, где возможен риск взрыва. Также плотная оболочка предохраняет провод от механических повреждений. К недостаткам ПВХ-пластика относят его сниженные диэлектрические характеристики.

И вот наш обзор, наконец, коснулся кабеля XLPE, с составе которого содержится изоляционный слой из сшитого полиэтилена. Он, благодаря своей термоактивности, выдерживает колоссальные температурные нагрузки и напряжение в пределах 10 — 35 кВ. В настоящее время этот вид кабельной продукции набирает популярность, хотя скептически настроенные люди считают, что пока рано говорить о данном виде кабеля как об одном из самых лучших. Прокладка кабеля с изоляцией XLPE возможна практически в любых помещениях и условиях.

Подытоживая наш небольшой обзор, стоит отметить, что выбор в пользу того или иного типа силового кабеля должен быть аргументирован целым набором причин. Всё: условия работы, возможность прокладки, тип помещения, воздействие среды, природных явлений и еще много других факторов, — должно быть учтено.

виды и размеры, преимущества и недостатки —

виды и размеры, преимущества и недостатки

Если по каким-либо причинам нет возможности сделать скрытую электропроводку или провода потребуется регулярно осматривать, то в качестве креплений используются монтажные скобы, клеммы, коробки, хомуты и другие подобные приспособления. Но их общий недостаток заключается в том, что провода остаются открытыми, а это далеко не всегда допустимо. Для скрытия электропроводки применяются электромонтажные кабель-каналы, виды и размеры которых мы рассмотрим в этой статье.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции).

Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения.

Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения.

П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль	Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
	12х12	130	1
	15х10	135	1
	16х16	230	1
	20х10	180	1
	25х16	360	1,1
	25х25	563	1,1
	40х16	576	1,3
	40х25	900	1,3
	40х40	1440	1,3
	60х40	2160	1,7
	60х60	3240	1,7
	80х40	2880	1,7
	80х60	4320	1,7
	100х40	3600	2
	100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.



Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.



+ Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.



— Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Так как металлические лотки и короба предназначены для больших нагрузок, то необходимость их использования в бытовых условиях возникает достаточно редко. Виды и размеры металлических кабель-каналов преимущественно подходят для внешней и внутренней прокладки кабелей в производственных помещениях, где идут магистрали, состоящие из большого количества проводов. Чтобы материал коробов не ржавел, при их производстве применяется оцинкованная сталь. Как и у пластиковых, сечение металлических кабель-каналов П-образное – с крышкой или без нее.

В зависимости от условий использования, изготавливают перфорированные, гладкие и лестничные лотки. Первые проще монтировать и закреплять внутри них кабели, а вторые тяжелее и устанавливаются на специальные опоры.

Размеры кабельных лотков:

Размеры (ширина × высота × длина), мм	Толщина металла, мм	Полезная площадь сечения, см2
50×50×2500	0,55	24,22
100×50×2500	0,55	48,44
200×50×2500	0,7	98,44
300×50×2500	0,7	147,44
400×50×2500	1,0	198,44

Из-за большого веса приклеивание металлических коробов не практикуется – их крепят к поверхности анкерами, дюбелями или «садят» на болтовое соединение. Для монтажа гладких лотков применяются заранее закрепленные на поверхности полки или кронштейны.

Чаще всего металлические короба применяются для формирования электромагистралей в фальшполах или на подвесных потолках. Для их монтажа используются дополнительные блоки – поворотные, подъемные (для перевода проводов между плоскостями), разветвительные и т. п.



+ Плюсы металлических кабель каналов

1. Выдерживают вес большого количества силовых кабелей.
2. Позволяют легко проследить путь прокладки любого кабеля, обеспечивают простоту его монтажа и легкий доступ для проверки или замены.
3. Дополнительный плюс к пожаробезопасности.



— Минусы металлических кабель каналов

1. Большой вес предполагает более серьезные работы по монтажу.
2. Сложнее обрабатывать при монтаже (если требуется обрезать).
3. Такие виды кабель-каналов для электропроводки в обязательном порядке требуют наличия дополнительных комплектующих для монтажа поворотов и переходов.

Гофрированные пластиковые трубы

Если кабель-каналы, пластиковые или металлические, больше подходят для ровных поверхностей, то в случае частых переходов между плоскостями или поворотами их монтаж будет чрезвычайно затруднен из-за необходимости использовать большое количество дополнительных комплектующих. В таких условиях более подходящим материалом будут гибкие трубы, которые изгибаются под любым углом, а крепятся по всей длине на стандартные клипсы.

Внешне гофрированная пластиковая труба выглядит как эластичный канал круглого сечения. Применяется для прокладки любых кабелей и проводов, обеспечивая им дополнительную защиту от влажности и механических повреждений. Преимущественно используется при монтаже электроцепей со сложной траекторией прокладки проводов – фальшполы, подвесные потолки, электропроводка за гипсокартонными стенами.

Размеры и комплектующие

Для производства гофрированных пластиковых труб применяется ПВХ. Чаще всего применяются изделия с внутренним диаметром от 16 до 32 мм, но при выборе надо дополнительно обращать внимание на назначение гофры – она может быть легкой или тяжелой.

Первые это стандартные изделия, которые применяются для монтажа линий электроцепей внутри зданий. Тяжелые гофры дают более солидную защиту и могут использоваться вне помещений, а в отдельных случаях и под водой.

Так как в длинных магистралях протолкнуть провод через трубу без вспомогательных деталей не всегда получается, то дополнительно гофры могут комплектоваться зондами из металлической одножильной «стальки», впрочем, обычно у монтажников есть своя.

Размеры гофрированный труб для кабеля:

Заголовок	Наружный диаметр, мм	Внутрений диаметр, мм
Гофрированная ПВХ труба без зонда	16	10,7
	20	14,1
	25	18,3
	32	24,3
	40	31,2
	50	39,6
	63	5,6
Гофрированная ПВХ труба с зондом	16	10,7
	20	14,1
	25	18,3
	32	24,3
	40	31,2
	50	39,6
	63	50,6



+ Плюсы пластиковых гофрированных труб

1. Незаменимы для прокладки проводов на неровных поверхностях или при необходимости делать частые повороты магистрали.
2. Обычно герметичны по всей длине, поэтому надежно защищают провода от повышенной влажности.
3. Дополнительная защита кабелей от механических повреждений, а людей от поражения электрическим током.
4. Крепление на клипсы одно из самых простых для монтажа и обслуживания – вставить или извлечь из них гофру можно без дополнительных инструментов.
5. Плюс к противопожарной безопасности – пластик, из которого изготавливается гофра, содержит присадки, препятствующие горению. При замыкании проводки гофра не вспыхнет, а просто расплавится.



— Минусы пластиковых гофрированных труб

1. Плохо переносят отрицательные температуры – при переохлаждении теряют упругость и ломаются, поэтому больше подходят для внутренних работ.
2. При чрезмерно большом количестве поворотов и изгибов протяжка кабеля внутри гофры будет сильно затруднена, а иногда и невозможна, поэтому придется сначала затягивать внутрь провода и потом выполнять общий монтаж.

Отличительная особенность металлорукавов от пластиковых труб – в способе изготовления. Если последние полностью цельные и герметичные, то металлические скручиваются из стальной оцинкованной ленты, что и определяет преимущества и недостатки использования.

Размеры металлоруковов для кабеля:

Наружный диаметр, мм	Внутренний диаметр, мм
11,6	7,8
13,9	9,1
15,9	10,9
18,9	14,9
21,9	16,9
24	18,7
26	20,7
30,8	23,7
38	30,4
44	36,4
58,7	46,5

Все остальные параметры схожи с трубами из ПВХ.



+ Плюсы гофрированных металлических труб

1. Более надежная защита проводов от механических повреждений.
2. Если металлорукав заземлить, то он будет выступать в качестве дополнительного электромагнитного экрана – в некоторых случаях, при прокладке информационных кабелей, это существенное преимущество.
3. Простота монтажа.



— Минусы гофрированных металлических труб

1. Так как труба не цельная, то ее не получится использовать в условиях, требующих герметичного соединения.
2. Вес и стоимость выше чем у пластиковых аналогов.
3. Невосприимчивы к отрицательным температурам.

Гладкие жесткие трубы для электропроводки

Гладкие жесткие трубы применяются для максимальной защиты прокладываемой электропроводки и удобства ее обслуживания. Если в стене замуровать провода в жесткой трубе, то получаем все преимущества скрытой проводки, но в случае необходимости ремонта не придется штробить стены – кабели просто вытягиваются для ремонта или замены.

Размеры жестких труб для кабеля:

Наружный диаметр, мм	Внутренний диаметр, мм
16	13,6
20	17,0
25	22,0
32	28,4
40	36,2
50	46,4
63	56,5



+ Плюсы гладких жестких труб для электропроводки

1. Даже в случае серьезного замыкания предохраняют человека от поражения электрическим током.
2. Плюс к пожаробезопасности.
3. Сравнительно невысокий вес и затраты на монтаж.



— Минусы гладких жестких труб для электропроводки

1. Жесткие трубы требуют применения дополнительных аксессуаров для создания поворотов и дополнительных разветвлений линии.
2. При большом количестве поворотов сложно протягивать провода.
3. Для монтажа нужны дополнительные комплектующие: углы, заглушки, тройники и т.п.

Это все самые распространенные виды и типы кабель-каналов для электропроводки в бытовых и промышленных условиях. Какие из них использовать надо решать в каждом конкретном случае отдельно – в зависимости от конкретных условий.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

виды и типы проводов и кабелей

Провод является электротехническим изделием, которое служит, для того чтобы соединять источник электротока, а кабель — изолированный проводник или оптоволокно, заключенное в оболочку. Какие есть полные определения этих элементов, какие существуют виды и типы кабелей с проводами? Об этом и другом далее.

Что это такое

Электрический провод электрический медный — элемент, передающий электрическую энергию от подстанции к коммунальному, бытовому, промышленному и общественному объекту. Включает в себя жилы, изолирующие покрытия, внешние оболочки, бронь и экран. Делится на классы по структуре со строением, количеством жил, интенсивности и проходящему токовому напряжению. Главной функцией является передача электроэнергии от источника к потребителю.

Функции провода

Кабель электрический является изолированным проводником или оптоволокном. Состоит из экрана, сердечника из меди, заполнителя, стальной или проволочной брони, металлической и внешней оболочки.

Обратите внимание! Отличие заключается в том, что провод проложить в земле или в воде нельзя. Кабель же имеет влагоустойчивость и защитную бронь. Есть кабель, который умеет передавать и излучать радиосигналы, преобразовывать электроэнергию в тепло.

Функции кабеля

Виды и типы кабелей и проводов

Провод это одна с некоторыми токоведущими жилами, которые соединяют несколько участков электроцепи вместе. Жилы бывают одно и многопроволочными. Есть отдельные защищенные провода, которые внешне ничем не отличаются от кабелей. Незаизолированные провода не используются для создания домашней электрики и отделки. Они нужны, чтобы передавать электроэнергию по воздушной линии и прочим местам.

Кабель имеет схожесть с защищенным проводом. Это токоведущая жила с изоляционно-защитным наружным полимерным, пластиковым или резинным слоем.

Главным отличием является наличие наружной оболочки провода. Если провод считается простой трубкой, то кабель является заполненным токоведущим пространством, имеющим мелованный или ленточный состав. Благодаря этому не слипаются жилы. Это упрощает монтаж с дальнейшим обслуживанием.

Основные кабельные и проводные разновидности

Провода

Провода являются кабельным изделием, которое содержит скрученную проволоку или изолированную жилу, поверх которой идет неметаллическая оболочка с обмоткой или оплеткой. Нередко идет проволока, которая не предназначена для прокладки в земле и воде. Состоит из токопроводящей жилы и изоляции. Жилой является медная с алюминиевой проволокой. Изоляцией считается лаковое покрытие с полимером, бумагой, волокнистым материаломили их комбинацией.

Обратите внимание! Голые провода не имеют изоляцию.

Бывают обмоточными, соединительными, выводными, подвижными, авиационными, автомобильными, установочными, связными, изолированными, неизолированными, геофизическими, термостойкими, термоэлектродными и прогревочными. Также бывают медными, константановыми, манганиновыми и нихромовыми.

Провод ПБПП

Является плоским электрическим проводом, имеющим две или три монолитные медные жилы. Обладает внешним защитным слоем и поливинилхлоридной проводниковой изоляцией. Имеет проводниковое сечение до 6 квадратных миллиметров. Работает при температуре от 15 до +50 градусов Цельсия и сетевом напряжении до 250 вольт.

Применяется при создании освещения и питании розеток. Обозначает гибкость провода с токоведущими многопроволочными проводниками. Хорошо распространен, поскольку подходит для того, чтобы можно было подключать освещение или осуществлять монтаж розеток с выключателями, решать другие электротехнические задачи.

Это универсальное проводниковое изделие электротока, пользующееся при помощи высокой популярности благодаря отличному качеству. Провод ПБПП рекомендуется, для того чтобы использовать его во время электромонтажной квартирной или дачной работы. Используется в домашней или бытовой сети. Отлично подходит, для того чтобы совершать монтаж внутренней проводки.

Расшифровка проводника ПБПП

Провод ППВ и АПВ

ППВ является плоским электротехническим изделием, имеющим монолитные медные жилы и поливинилхлоридную изоляцию с проводниковыми перемычками. Проводники имеют площадь сечения до 6 квадратных миллиметров. Работают при температурном диапазоне до 70 градусов Цельсия, сетевом напряжении до 450 вольт и стопроцентной влажности воздуха. Провод используется в освещении и силовой линии. Модификации изделия — электропровод, имеющий алюминиевые жилы. Его можно называть по-разному.

Обратите внимание! АПВ считается самым востребованным алюминиевым проводником, имеющим одну жилу в поливинилхлоридной изоляции. Обладает площадью сечения в 16 квадратных миллиметров и монолитной с многопроволочной жилой.

Провод ПВС

Является самым востребованным электротехническим изделием, которое предназначено, для того чтобы подключать к электросетям осветительное оборудование, бытовую технику и другие электроэнергетические устройства. Провод обладает многожильной конструкцией, которая содержит несколько токопроводящих медных проводниковых элементов. Многопроволочные жилы изделия очень гибкие. Они имеют изоляционный поливинилхлоридный слой и герметичную изоляцию внутреннего объема между жилами.

ПВС считается круглым проводником, имеющим плотную текстуру, с площадью сечения до 16 квадратных миллиметров и 380 вольтным сетевым напряжением. Шнур обладает высокой стойкостью и маркировкой. По нормам не запрещается использовать шнур, чтобы делать скрытую электрическую проводку, подключать электророзетку или организовывать заземление.

Провод ШВВП

Провод ШВВП — элемент, предназначенный, для того чтобы подключить бытовую технику и электроприбор. Главной функцией является присоединение маломощного шнура через розетку с сети. Изделие изготавливается из простого винила, как и его токоведущая жила. Проводники имеют многопроволочную конструкцию. Изоляция не обладает высокой прочностью.

Обратите внимание! Проводниковый элемент является плоским и белым, а изоляционный слой цветным. Работает при температуре до +70 градусов. ШВВП обладает устойчивостью к агрессивной среде и выдерживает влажность воздуха практически полностью.

Расшифровка проводника ШВВП

Кабеля

Силовой кабель является одножильным или многожильным электротехническим изделием, которое предназначено, для того чтобы снабжать электроэнергией стационарные потребители в виде частного дома, квартиры, дачи или передвижного оборудования. Кабель осуществляет соединение главного распределительного щита или линии электрических передач с конечным потребителем. Вне зависимости от того, какие технические характеристики имеет силовой кабель, основа состоит из металлической жилы, изоляционного слоя и внешней оболочки, благодаря которой защищается вся кабельная конструкция.

Силовой кабель дополняется разнообразными элементами в виде поясной внешней изоляции, экранирующего слоя и брони. Конструкция зависит от того, какую функцию и сферу применения имеет источник.

Состоит кабельный элемент из алюминиевой или медной жилы, поливинилхлоридного или полиэтилетонового изоляционного слоя, свинцовой/алюминиевой/полиэтиленовой/полимерной или поливинилхлоридной внешней жильной оболочки. Также включает в себя броневую защиту, экранировку и дополнительные характеристики в виде горения и низкого дымовыделения.

Кабель ВВГ

Популярный электрификационный объект, имеющий сетевое напряжение в 1000 вольт. Популярен, для того чтобы выполнять внутренний монтаж электрической проводки. Обладает гибкостью, поливинилхлоридной изоляцией и медной жилой. Число жил изделия варьируется от 2 до 5 единиц. Работает в течение 30 лет.

Обратите внимание! Кабель ВВГ имеет разное исполнение. Есть токоведущий проводник, построенный на алюминии. Есть проводниковый элемент с защитной огнеупорной кожухой, а также плоским видом. Внешняя изоляция черная. Каждая жила имеет свой цвет по стандартной маркировке.

Расшифровка кабельного проводника ВВГ

Кабель NYM

Кабель NYM используется, для того чтобы совершать монтажные работы в момент прокладки освещения или силовых электрических сетей дома или в промышленном здании. Обладает максимальным напряжением в 660 вольт. Эксплуатируется на открытой поверхности, но изоляция имеет свойство разрушаться под солнечными лучами. По этой причине кабельный элемент защищается с помощью гофры или другого защитного элемента. Главная особенность в специальном наполнителе, который находится во внешней оболочке. Эта оболочка дает жилам полноценную герметизацию. Отличается от другой разновидности круглым исполнением и монолитной медной жилой. Благодаря этому факту обеспечивается обычный электромонтаж.

Расшифровка кабельного проводника NYM

Кабель СИП

Кабель СИП является самонесущим электропроводом, имеющим надежную жильную изоляцию. Главной особенностью является выдерживание большой механической нагрузки. Изделие создано из полиэтиленовой изоляции. Имеет стойкость солнцу и влаге. Подходит для монтажа на открытой поверхности.

Расшифровка кабельного проводника СИП

Кабель ВББШв

Это силовой кабель, имеющий броню и токоведущий медный проводник, который выполняется в монолитном и многопроволочном исполнении. Состоит из шести токоведущих жил с поливинилхлоридной изоляцией. Обладает площадью проводникового сечения в 240 квадратных миллиметров.

Обратите внимание! Главная особенность — наличие внешней оболочки и токоведущих жил.

Расшифровка кабельного проводника ВББШв

В чем отличие электрического кабеля от провода

Кабель — изолированный проводник, имеющий изоляционный слой или броневой кожух. Провод — проводник. В отличие от первого, второй не имеет несколько объединенных жил и изоляционной оболочки. Вторые бывают многожильными и монолитными. Благодаря своим конструктивным особенностям, имеют уменьшенное сопротивление. Если нужно большое сопротивление, то используют твердые проводники.

Отличие электрокабеля от провода

В целом, кабель является изолированным токопроводящим проводником, а провод — электротехническим изделием, которое служит, чтобы соединять источник электротока с элементами электросхемы. Бывает кабель ВВГ, NYM, СИП и ВББШв, а провод — ПБПП, ППВ, ПВС, ШВВП и АПВ. Отличаются числом жил, материалом, условием применения, мощностью проводимости и видами оболочек.

одножильные и многожильные медные провода

С развитием научно-технического прогресса со второй половины прошлого века стали появляться различное оборудование с движущимися узлами, переносные устройства, которые подключались к источникам электричества. Связующим звеном являлись провода, которые от многократных изгибающих деформаций теряли целостность сердечников и попросту быстро приходили в негодность. Вот тогда понадобился долговечный гибкий кабель.

Гибкий кабель

Что такое гибкий кабель

Гибкий кабель (КГ) – это проводник электроэнергии, способный выдерживать многочисленные изгибы и механические нагрузки на протяжении нескольких лет. Динамический проводник способен сохранять свои характеристики в течение от одного до трёх миллионов циклов механического воздействия.

Конструкция

Основой КГ являются токопроводящие жилы из меди. Они покрыты изоляцией и заключены во внешнюю резиновую оболочку. Также в структуре провода присутствует разделительная синтетическая плёнка, которой покрывают непосредственно медные проводники.

КГ различают по форме скрутки жил:

1. Повивная;
2. Пучковая.

Повивная скрутка

Такое положение жил технологически обходится производителю значительно дешевле, чем пучковая свивка. Проводники в КГ скручены в отдельные группы, которые, в свою очередь, свивают в единый сердечник. Поверх него накладывают изоляцию из экструдированного полимера. Если технические условия требуют экранирования, то жилы обматывают синтетической лентой или фольгой.

В начале эксплуатации разница между внешним и внутренним радиусами изгиба практически не сказывается на сохранении целостности медной проволоки. Со временем в проводниках накапливается усталость металла, что, в конце концов, приводит к необратимым деформациям. Медные жилы перегибаются, образуя внутри своей структуры участки чрезмерного сжатия и растяжения. Через некоторое время сердечник кабеля разрушается.

Пучковая скрутка

Уникальная технология структурирования сердечника заключается в том, что вместо послойного скручивания жилы свиваются пучками вокруг упругого сердечника. Уходя от формирования многожильных слоёв, добиваются одинакового радиуса изгиба для всех проводников.

В том месте, где происходит изгиб КГ, линия действия каждой жилы моментально смещается изнутри к внешней стороне кабеля. Получается, что жилы не сжимаются и не растягиваются по отдельности во внешней и внутренней стороне изгиба.

Оболочка КГ сдерживает жилы от раскручивания. Для этого недостаточно формирования поверхностного изоляционного слоя с помощью одного прессования. Только внутреннее давление оболочки сможет сдержать сердечник от раскрутки. Резиновое внешнее покрытие изготавливается по специальной технологии.

В результате многожильный кабель в динамическом режиме ведёт себя жёстче, чем его стандартный прототип. Однако этим достигается долговечность КГ.

Важно! Для переносных электроустановок применяют только многожильный провод. Раньше такие кабели называли шнурами. Сегодня это наименование актуально.

Характеристики гибкого кабеля

Наиболее массовое применение гибкого кабеля – это использование его для подключения сварочного аппарата, держателя сварочного электрода и зажима заземления. Технические характеристики охватывают различные параметры. Они позволяют потребителю ориентироваться при выборе кабельной продукции, соответствующей определённым условиям эксплуатации КГ.

Таблица технических характеристик КГ

Наименование характеристики	Величина параметра
Предельное усилие растяжения	Max – 19,6 Па
Срок безаварийной службы	4 года
Гарантия	½ года со дня реализации
Отпускная длина	125-150 м
Предельный радиус изгиба	8 ø КГ
Предельный нагрев	+750 С
Температурный диапазон эксплуатации	От -400 до +500 С
Лимит переменного напряжения	660 в
Лимит постоянного напряжения	1000 в
Частота сетевого тока	400 Гц

Отличие одножильного от многожильного провода

Понять существенное отличие монопроводника от многопроволочного кабеля можно, рассмотрев поперечный их разрез. Это позволяет разобраться в том, как устроены токопроводящие длинномеры.

Одножильные провода отличаются от других проводников наличием одной медной жилы. Они непригодны к эксплуатации в условиях постоянных деформаций. Их изгибают только несколько раз на монтаже электропроводки.

Внешне многожильные провода отличаются свитыми проводами с жёлтой, зелёной и чёрной изоляцией, расположенной под общей резиновой оболочкой.

Ответить однозначно на вопрос «Какие провода лучше: многожильные или одножильные?» нельзя. Каждое проводное изделие предназначено для эксплуатации в определённых условиях.

Разновидности гибкого кабеля

На рисунке ниже видны поперечные разрезы кабелей различных классов гибкости.

Одножильный провод и классы гибкости многожильных кабелей

Класс гибкости определяет, насколько сильно можно изгибать одножильный или многожильный провод, и насколько стоек кабель к этому виду деформации. ГОСТом 22483-2012 установлены 6 классов гибкости.

Все одножильные кабели относятся к первому классу гибкости. Второй класс – это кабель, состоящий из нескольких скрученных между собой проводников. Многожильный кабель с большим количеством определённого сечения проводков относят к третьему и выше классу.

Обратите внимание! Нормативной документацией (ГОСТом) строго регламентируется количество проволок в медном многожильном гибком кабеле. Например, количество проводков в кабеле 5-го класса должно быть не менее семи.

Электротехническая промышленность России выпускает несколько марок гибких шнуров:

• КГ – сердечник многофункционального кабеля содержит от одной до пяти жил. Провод покрыт электротехнической резиной;
• КОГ – одножильный сварочный проводник предназначен для питания электросварочного оборудования;
• РПШ, РПШЭ – применяется для цепей управления, систем сигнализации;
• КГНВ – универсальный проводник может содержать до 27 жил. Заключён провод в ПВХ оболочку;
• HO7RN-F – многофункциональный 24-х жильный кабель в неопреновой оболочке.

Универсальный КГ

Применение

Область применения гибких кабелей довольно обширна. Их можно найти в любой квартире. Практически все бытовые электроприборы подключаются к электросети с помощью гибких шнуров. Электрический утюг представляет собой подвижное устройство, которое оснащено КГ. Настольные лампы, наушники, многоразъёмные удлинители, телевизоры – все эти приборы подключаются к розеткам гибкими кабелями.

В промышленности станочное оборудование с числовым программным управлением (станки ЧПУ) имеют много подвижных электроузлов. Станки оснащены многопроволочными кабель-каналами. Проводка рассчитана на эксплуатацию в течение 5-10 лет, в зависимости от интенсивности работы оборудования.

Существуют каналы стандартной серии с ограниченной длиной открытого и закрытого типа. Наряду с этим, применяются изделия с неограниченной длиной. Универсальные каналы можно наращивать до любых размеров.

Кабелеукладчик

Миниатюрные подвижные кабелеукладчики с гибкими проводами применяют в принтерах. В КГ таких устройств применяются провода толщиной, измеряемой сотыми долями мм.

Дополнительная информация. Для скрытой проводки применять КГ можно, но нецелесообразно. Монтажная схема электросети из гибких проводников обойдётся гораздо дороже, чем сделать это из одножильных проводов.

Кабель гибкий применяют не только в подвижных системах. Им удобно соединить контакты в распределительных щитках, шкафах, где порой требуется изгибать КГ несколько раз, в случае ремонтных работ кабели можно использовать многократно. Соединения сигнальных устройств, пультов управления различного электрооборудования с источниками питания осуществляется гибкими шнурами для контрольного управления.

При выборе надо обращать внимание на модификации кабельных изделий. Есть провода с оболочками, не поддерживающие горение, тропического и холодостойкого исполнения. Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в. Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж.

Видео

Типы электрических кабелей | Системы Wire and Cable

Типы электрических кабелей

• Коаксиальный кабель — используется для радиочастотных сигналов, например, в системах распределения кабельного телевидения.
• Кабель связи
• Прямой подземный кабель
• Гибкие кабели
• Кабель Heliax
• Кабель в неметаллической оболочке (или строительный неметаллический провод, НМ, НМ-Б)
• Кабель в металлической оболочке (или армированный кабель переменного тока или BX)
• Многожильный кабель (состоит из более чем одного провода и покрыт оболочкой кабеля)
• Спаренный кабель — состоит из двух отдельно изолированных проводов, которые обычно используются в цепях постоянного или низкочастотного переменного тока
• Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
• Ленточный кабель — полезен, когда требуется много проводов. Этот тип кабеля легко сгибается, и он разработан для работы с низкими напряжениями.
• Экранированный кабель — используется для чувствительных электронных цепей или для обеспечения защиты в высоковольтных приложениях.
• Одинарный кабель (время от времени это название используется для провода)
• Погружной кабель
• Твинаксиальный кабель
• Двухжильный кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется как линия передачи между антенной и приемником (например,г., телевидение и радио). Эти кабели скручены для уменьшения кожных эффектов.
• Витая пара — состоит из двух переплетенных между собой изолированных проводов. Напоминает парный кабель, за исключением того, что спаренные провода скручены

Таблицы размеров проводов AWG

В таблице ниже приведены различные данные, включая сопротивление проводов различных сечений и допустимый ток (допустимый ток) для пластиковой изоляции. Информация о диаметре в таблице относится к сплошной проволоке .Многожильные провода рассчитываются путем расчета эквивалентной площади поперечного сечения меди. Ток плавления (плавящаяся проволока) рассчитывается исходя из температуры окружающей среды 25 ° C. В приведенной ниже таблице предполагается, что частоты постоянного или переменного тока равны или меньше 60 Гц, и не учитывается скин-эффект. Число витков провода — это верхний предел для провода без изоляции.

AWG	Диаметр		витков провода, без изоляции		Площадь		Медный провод
							Сопротивление / длина		Допустимая нагрузка при номинальной температуре изоляционного материала 20 ° C или 16 AWG и меньше для одиночных несвязанных проводов в оборудовании:			Ток предохранителя
									60 ° С	75 ° С	90 ° С	Прис	Ондердонк
	(дюйм)	(мм)	(за дюйм)	(на см)	(килограмм)	(мм 2 )	(мОм / м )	(мОм / фут )	(А)			~ 10 с	1 с	32 мс
0000 (4/0)	0. 4600	11,684	2,17	0,856	212	107	0,1608	0,04901	195	230	260	3,2 кА	33 кА	182 кА
000 (3/0)	0,4096	10,405	2,44	0,961	168	85,0	0,2028	0,06180	165	200	225	2.7 кА	26 кА	144 кА
00 (2/0)	0,3648	9,266	2,74	1,08	133	67,4	0,2557	0,07793	145	175	195	2.3 кА	21 кА	115 кА
0 (1/0)	0,3249	8,251	3,08	1,21	106	53.5	0,3224	0,09827	125	150	170	1.9 кА	16 кА	91 кА
1	0,2893	7,348	3,46	1,36	83,7	42,4	0,4066	0,1239	110	130	145	1,6 кА	13 кА	72 кА
2	0. 2576	6.544	3,88	1,53	66,4	33,6	0,5127	0,1563	95	115	130	1,3 кА	10,2 кА	57 кА
3	0,2294	5,827	4,36	1,72	52,6	26,7	0,6465	0,1970	85	100	115	1.1 кА	8,1 кА	45 кА
4	0,2043	5,189	4,89	1,93	41,7	21,2	0,8152	0,2485	70	85	95	946 А	6.4 кА	36 кА
5	0,1819	4,621	5,50	2,16	33,1	16,8	1.028	0,3133				795 А	5,1 кА	28 кА
6	0,1620	4,115	6,17	2,43	26,3	13,3	1,296	0,3951	55	65	75	668 А	4. 0 кА	23 кА
7	0,1443	3,665	6,93	2,73	20.8	10,5	1,634	0,4982				561 А	3,2 кА	18 кА
8	0,1285	3,264	7,78	3,06	16,5	8,37	2,061	0,6282	40	50	55	472 А	2,5 кА	14 кА
9	0,1144	2,906	8.74	3,44	13,1	6,63	2,599	0,7921				396 А	2.0 кА	11 кА
10	0,1019	2,588	9,81	3,86	10,4	5,26	3,277	0,9989	30	35	40	333 А	1,6 кА	8.9 кА
11	0. 0907	2.305	11,0	4,34	8,23	4,17	4,132	1,260				280 А	1,3 кА	7,1 кА
12	0,0808	2,053	12,4	4,87	6,53	3,31	5,211	1,588	20	25	30	235 А	1.0 кА	5.6 кА
13	0,0720	1,828	13,9	5,47	5,18	2,62	6,571	2,003				198 А	798 А	4,5 кА
14	0,0641	1,628	15,6	6,14	4,11	2,08	8,286	2,525	15	20	25	166 А	633 А	3.5 кА
15	0,0571	1,450	17,5	6,90	3,26	1,65	10,45	3,184				140 А	502 А	2,8 кА
16	0,0508	1,291	19,7	7,75	2,58	1,31	13,17	4,016	22 * ​​на открытом воздухе	13 * закрытый	18	117 A	398 А	2. 2 кА
17	0,0453	1,150	22,1	8,70	2,05	1,04	16,61	5,064				99 А	316 А	1,8 кА
18	0,0403	1.024	24,8	9,77	1,62	0,823	20,95	6.385	10	14	16	83 А	250 А	1.4 кА
19	0,0359	0,912	27,9	11,0	1,29	0,653	26,42	8,051	–	–	–	70 А	198 А	1,1 кА
20	0,0320	0,812	31,3	12,3	1,02	0,518	33,31	10,15	11	7.5	–	58,5 А	158 А	882 А
21	0,0285	0,723	35,1	13,8	0,810	0,410	42,00	12,80	–	–	–	49 А	125 А	700 А
22	0,0253	0,644	39,5	15,5	0. 642	0,326	52,96	16,14	7	5	–	41 А	99 А	551 А
23	0,0226	0,573	44,3	17,4	0,509	0,258	66,79	20,36	–	–	–	35 А	79 А	440 А
24	0.0201	0,511	49,7	19,6	0,404	0,205	84,22	25,67	3,5	2,1	–	29 А	62 А	348 А
25	0,0179	0,455	55,9	22,0	0,320	0,162	106,2	32,37	–	–	–	24 А	49 А	276 А
26	0.0159	0,405	62,7	24,7	0,254	0,129	133,9	40,81	2,2	1,3	–	20 А	39 А	218 А
27	0,0142	0,361	70,4	27,7	0,202	0,102	168,9	51,47	–	–	–	17 А	31 А	174 А
28	0. 0126	0,321	79,1	31,1	0,160	0,0810	212,9	64,90	1,4	0,85	–	14 А	24 А	137 А
29	0,0113	0,286	88,8	35,0	0,127	0,0642	268,5	81,84	–	–	–	12 А	20 А	110 А
30	0.0100	0,255	99,7	39,3	0,101	0,0509	338,6	103,2	0,86	0,52	–	10 А	15 А	86 А
31	0,00893	0,227	112	44,1	0,0797	0,0404	426,9	130,1	–	–	–	9 А	12 А	69 А
32	0.00795	0,202	126	49,5	0,0632	0,0320	538,3	164,1	0,53	0,3	–	7 А	10 А	54 А
33	0,00708	0,180	141	55,6	0,0501	0,0254	678,8	206,9	–	–	–	6 А	7. 7 А	43 А
34	0,00630	0,160	159	62,4	0,0398	0,0201	856,0	260,9	0,3	0,180	–	5 А	6,1 А	34 А
35	0,00561	0,143	178	70,1	0,0315	0,0160	1079	329.0	–	–	–	4 А	4,8 А	27 А
36	0,00500	0,127	200	78,7	0,0250	0,0127	1361	414,8	–	–	–	4 А	3,9 А	22 А
37	0,00445	0,113	225	88.4	0,0198	0,0100	1716	523,1	–	–	–	3 А	3,1 А	17 А
38	0,00397	0,101	252	99,3	0,0157	0,00797	2164	659,6	–	–	–	3 А	2,4 А	14 А
39	0. 00353	0,0897	283	111	0,0125	0,00632	2729	831,8	–	–	–	2 А	1,9 А	11 А
40	0,00314	0,0799	318	125	0,00989	0,00501	3441	1049	–	–	–	1 А	1.Перейти до: a b c d Точно, по определению В электротехнической промышленности Северной Америки проводники сечением более 4/0 AWG обычно идентифицируются по площади в тысячах круговых милов (kcmil), где 1 kcmil = 0,5067 мм 2 . Следующий размер провода больше 4/0 имеет поперечное сечение 250 тыс. Мил. круговых милов — это площадь проволоки диаметром один мил. Один миллион круговых милов — это площадь круга диаметром 1000 мил (1 дюйм). Старое сокращение для тысячи круговых милов — MCM . Многожильный провод AWG, размеры Калибры AWG также используются для описания многожильных проводов. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются.При изготовлении круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока. Многожильные провода обозначаются тремя цифрами: общим размером AWG, количеством жил и размером жилы AWG. Количество нитей и AWG пряди разделяются косой чертой. Например, многожильный провод 22 AWG 7/30 — это провод 22 AWG, состоящий из семи жил провода 30 AWG. Сетевые и коммуникационные кабели для питания вашего Интернета Сетевые и коммуникационные кабели для питания вашего Интернета В зависимости от физического уровня, топологии и размера сети необходимы разные сетевые кабели. Можете ли вы выяснить, какой тип соединительного кабеля и разъема сетевого кабеля использовать? В этой статье будут представлены некоторые распространенные типы сетевых кабелей и их характеристики. Сетевые и коммуникационные кабели — это сетевое оборудование, используемое для подключения одного сетевого устройства к другим сетевым устройствам. Например, подключение двух или более компьютеров для совместного использования принтеров и сканеров; подключение нескольких серверов к коммутатору доступа. Ассортимент охватывает кабельные сборки для передачи данных и Ethernet, включая кабель витой пары, коаксиальный кабель, оптоволоконный кабель, линии электропередач и т. Д.Чаще всего используются витая пара, коаксиальный кабель и оптоволоконный кабель. Что такое витая пара и стандарты на ее кабели Кабельная система на основе витой пары — это тип проводки, при которой два проводника (обычно медные) одной цепи скручены вместе. Почему пары скручены? Поскольку два провода несут одинаковые и противоположные сигналы, одна пара может вызвать перекрестные помехи в другой, и эффект усиливается по длине кабеля, что плохо для передачи сигнала. Скручивание пар уменьшает перекрестные помехи между линиями. Кабели с витой парой часто используются в сетях передачи данных для соединений короткой и средней длины из-за их относительно более низкой стоимости по сравнению с оптоволоконным и коаксиальным кабелями. Сравнение экранированной витой пары и неэкранированной витой пары Сетевые кабели витой пары часто экранируются, чтобы предотвратить электромагнитные помехи. Витая пара с экраном называется экранированной витой парой (STP). В отличие от STP, неэкранированная витая пара (UTP) не окружена никаким экраном. Кабель STP также делится на общий экран и индивидуальный экран. Индивидуальная экранированная витая пара покрывается алюминиевой фольгой для каждой витой пары или квадрата. Этот тип экранирования защищает кабель от внешних электромагнитных помех (EMI), входящих в кабель или выходящих из него, а также защищает соседние пары от перекрестных помех. В целом экранированная витая пара имеет общий экран из фольги или оплетки по всем парам кабеля витой пары 100 Ом. Этот тип экранирования помогает предотвратить попадание или выход электромагнитных помех из кабеля.Один кабель STP может иметь как общее, так и индивидуальное экранирование. Рисунок 1: конструкция экранированной витой пары. Кабель UTP без экранирования более подвержен внешним помехам. По этой причине этот тип кабеля чаще используется в телефонных системах внутри помещений. Уличные телефонные кабели содержат сотни или тысячи пар. Пары, которые имеют одинаковую скорость скручивания в кабеле, могут испытывать некоторую степень перекрестных помех, поэтому пары проводов обычно тщательно выбираются в большом кабеле, чтобы уменьшить перекрестные помехи. В большинстве кабелей UTP используются разъемы RJ45, которые выглядят как телефонные разъемы (RJ11), но имеют восемь проводов вместо четырех. Рисунок 2: Разъем RJ45 (вверху) и адаптер RJ45 (вверху). Ближайшая к нам витая пара: кабель Ethernet Кабель Ethernet — это типичный тип витой пары и, вероятно, самый знакомый нам. В следующей таблице представлена ​​основная информация о некоторых типах сетевых кабелей. Таблица 1: типы кабелей Ethernet витая пара. Название Типовая конструкция Полоса пропускания Приложения Кошка 3 UTP 16 МГц 10BASE-T и 100BASE-T4 Ethernet Кошка 4 UTP 20 МГц 16 Мбит / с Token Ring Кошка 5 UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet Кот 5e UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet Кошка 6 STP 250 МГц 10GBASE-T Ethernet Cat 6a STP 500 МГц 10GBASE-T Ethernet Кошка 7 STP 600 МГц 10GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю Cat 7a STP 1000 МГц 10GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю Кошка 8/8. 1 STP 1600-2000 МГц 40GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю Кот 8.2 STP 1600-2000 МГц 40GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю Кабельная витая пара: T568A или T568B? Для кабелей с витой парой обычно используются два стандарта подключения: T568A и T568B.Это телекоммуникационные стандарты TIA и EIA, которые определяют расположение контактов для разъемов (часто RJ45) на сетевых кабелях UTP или STP. Номер 568 указывает на порядок, в котором провода в кабеле витой пары заканчиваются и присоединяются к разъему. Сигнал одинаков для обоих. Номера контактов читаются слева направо, а язычок разъема направлен вниз. Обратите внимание, что распиновка остается прежней, единственная разница заключается в цветовой кодировке проводки. Рисунок 3: Стандарты подключения T568A и T568B для кабелей с витой парой. Коаксиальный кабель: не только видеокабель Коаксиальный кабель — это тип кабеля, который имеет внутренний проводник, окруженный трубчатым изоляционным слоем, окруженный трубчатым проводящим экраном. Внутренний проводник и внешний экран имеют общую геометрическую ось. Многие коаксиальные кабели имеют изолирующую внешнюю оболочку или оболочку. Рисунок 4: конструкция коаксиального кабеля. Почему коаксиальный кабель подходит для радиопередачи? Коаксиальный кабель используется в качестве линии передачи радиочастотных (RF) сигналов. Его приложения включают в себя фидеры, соединяющие радиопередатчики и приемники с их антеннами, подключения к компьютерной сети, цифровое аудио и распространение сигналов кабельного телевидения. Коаксиальный кабель имеет очевидное преимущество перед другими типами линий радиопередачи. В хорошем коаксиальном кабеле электромагнитное поле, несущее сигнал, существует только в пространстве между внутренним проводником и внешним проводящим экраном.По этой причине коаксиальные кабели разрешается прокладывать рядом с металлическими объектами без потерь мощности, которые возникают в других типах линий радиопередачи. Широко используемые типы коаксиальных разъемов Многие типы разъемов кабеля Ethernet доступны в аудио-, цифровой, видео-, радиочастотной и микроволновой промышленности, каждый из которых предназначен для определенной цели и приложения. Следует учитывать количество циклов подключения-разъединения, которое пара разъемов может выдержать, продолжая работать должным образом.Вот несколько распространенных типов коаксиальных разъемов. Таблица 2: типы коаксиальных разъемов. Возможный оптоволоконный кабель Волоконно-оптические кабели являются отличной средой передачи благодаря высокой пропускной способности данных и поддержке больших расстояний. Незаменим в любой оптоволоконной сети. Он имеет стекловолоконный сердечник с резиновым внешним покрытием и использует лучи света, а не электрические сигналы для передачи данных. Поскольку свет не ослабевает с расстоянием, как электрические сигналы, эти кабели могут проходить на расстояниях, измеряемых в километрах, со скоростью передачи от 10 Мбит / с до 100 Гбит / с или выше. Рис. 5: разрез оптоволоконного кабеля. Размер сердечника волокна имеет значение: SMF и MMF Внутреннее волокно может быть одномодовым или многомодовым. Обычно сердцевина одномодового волокна имеет ширину 9/125 мкм, тогда как сердцевина многомодового волокна может иметь ширину 62,5 / 125 мкм или 50/125 мкм. Только ранний OM1 представляет собой волокно 62,5 / 125 мкм, более поздние поколения OM2, OM3, OM4, OM5 — волокно 50/125 мкм. Буквы «ОМ» обозначают оптический многомодовый режим. Для высокоскоростной передачи можно использовать как многомодовое волокно (MMF), так и одномодовое волокно (SMF).MMF часто предназначен для короткой досягаемости, а SMF — для большой досягаемости. Рисунок 6: диаметры сердцевины многомодового и одномодового волокна. Разъемы для нескольких оптоволоконных кабелей Волоконно-оптические кабели могут быть оконцованы оптоволоконными разъемами различных типов, которые можно подключать к разным портам устройств. На рисунке ниже показаны некоторые распространенные типы оптоволоконных разъемов, и наиболее часто используются три типа LC, SC и ST. Рисунок 7: распространенные типы оптоволоконных разъемов. Кроме того, существует тип многоволоконного разъема MTP / MPO (Multi-fiber Push On). Он разработан для приложений с более высокой пропускной способностью, таких как 40GbE и 100GbE. Версии с 12 и 24 волокнами в настоящее время используются для прямого подключения к приемопередатчикам 40G и 100G, а также используются в распределительных сетях с высокой плотностью волокон. Также доступны версии с более высокими волокнами (48, 72 волокна), но их использование и развертывание в настоящее время ограничено. Рис. 8. Интерфейсы разъема MTP / MPO с 12 и 24 волокнами. Резюме Это краткое руководство по распространенным типам сетевых кабелей и разъемов. Более глубокую интерпретацию любого типа вышеупомянутых кабелей также можно найти на нашей странице или вы можете изучить их, выполнив поиск в Интернете. Знание сетевых и коммуникационных кабелей будет полезно как в нашей повседневной жизни, так и при строительстве сетей, поскольку ассортимент охватывает как кабели для домашнего использования, так и кабели для большой инфраструктуры. FAQ: Типы кабелей и их конструкция Изоляционный слой рассчитан на то, чтобы выдерживать требования к электрическим характеристикам кабеля, поэтому выбор типа материала и толщины может варьироваться. В некоторых случаях более высокое напряжение может потребовать дополнительных слоев кабеля в соответствии с местными спецификациями и национальными или международными стандартами. Материалы, используемые в конструкции кабеля, выбираются из-за их электрических свойств, таких как проводимость и сопротивление изоляции. Эти материалы и точная конструкция могут также влиять на значения реактивного сопротивления, импеданса, емкости и индуктивности кабелей. Предполагаемое применение также определяет конструкцию кабеля и используемые материалы.Например: Провода воздушных линий должны быть прочными, чтобы выдерживать их вес между опорами или столбами, и быть устойчивыми к коррозии, но им не нужен слой изоляции для защиты от короткого замыкания и поражения электрическим током, если они используются в областях, где существует опасность контакта или заземления не существует. Подземные кабели должны быть изолированы для защиты от проникновения воды и возможных механических повреждений. Кабели, подходящие для непосредственного захоронения, часто имеют металлическую броню для дополнительной защиты. Кабели для использования в областях, чувствительных к данным, таких как кабели для КИП, часто необходимо экранировать с помощью металлических лент для защиты от электрических помех (также обычно называемых электромагнитными помехами). Кабели для обеспечения противопожарных характеристик, предназначенные для поддержки систем пожарной безопасности, таких как сигнализация и аварийное освещение, должны выдерживать пожар и поддерживать работоспособность. Различные отрасли промышленности предъявляют свои особые требования к электрическим кабелям, например, горнодобывающая промышленность требует кабелей, устойчивых к суровым условиям, в которых они работают.Резиновая изоляция и оболочка часто используются, поскольку они могут обеспечить дополнительную гибкость, но также требуют повышенной прочности и устойчивости к химическим веществам, которым они могут подвергаться в процессе эксплуатации. Также необходимо учитывать механические свойства, такие как сопротивление истиранию и ударам, а также предел прочности на разрыв и требуемую эластичность. Защита может включать проволочную оплетку, проволочную броню и металлическую ленту. Химические свойства материалов должны соответствовать национальным и международным нормам, таким как RoHS и REACH, и быть способными противостоять различным химическим воздействиям и воздействиям окружающей среды, с которыми они могут вступать в контакт.Кабели, используемые для использования вне помещений, должны быть устойчивыми к атмосферным воздействиям и выдерживать солнечный свет и озон. Другие соображения по выбору материала и конструкции включают диапазон температур, в которых кабели должны работать (как при высоких, так и при низких температурах). Наконец, и стоимость, и внешний вид (например, цветовое кодирование для облегчения идентификации) могут влиять на конструкцию кабеля, но, конечно, эти факторы должны играть второстепенную роль по сравнению с безопасностью применения. Вернуться к часто задаваемым вопросам Распиновка типов — Cat 5, 5e, 6, 6a, 7, 8 »Электроника Для подключения к сети Ethernet используются различные кабели: в настоящее время распространены типы кабелей категории 5, 5e, категории 6, 6a, 7 и категории 8, а также широко используется разъем RJ45. Ethernet IEEE 802.3 Включает: Ethernet, введение Стандарты Структура кадра данных Ethernet 100 Мбит / с Fast Ethernet Гигабитный Ethernet, 1GE 10 Gigabit Ethernet, 10GE Кабели Ethernet Как купить кабели Ethernet Маршрутизаторы, концентраторы, коммутаторы — отличия Питание через Ethernet, PoE Операторский Ethernet Страница покупок продуктов Ethernet Есть много кабелей Ethernet, которые можно купить. Часто эти кабели бесплатно поставляются с оборудованием, которое так или иначе использует подключение к сети Ethernet. Существует несколько различных разновидностей кабеля Ethernet, которые можно получить: вариации скорости, перекрестные кабели, Cat 5, Cat 5e, Cat6, Cat 6a, Cat 7 и т. Д. Обычно покупаются кабели Ethernet, и нет особой необходимости разбираться в том, что находится внутри или на разъемах, хотя в некоторых случаях это может быть интересно и полезно. Даже в этом случае полезно знать различные типы кабелей Ethernet и максимальную длину, которую следует использовать. Обычно используемые сетевые кабели: Cat 5, Cat 5e, Cat 6, Cat 6a, Cat7 имеют разные уровни производительности, поэтому необходимо покупать или выбирать правильный кабель для правильного применения. Эти сетевые кабели используются для подключения различных сетевых элементов от коммутаторов Ethernet и маршрутизаторов Ethernet к компьютерам, серверам и другим сетевым элементам — при наличии интерфейса Ethernet их можно подключить с помощью кабелей Ethernet. Стандартный кабель Ethernet, поставляемый со многими компьютерами, маршрутизаторами и т. Д. Основные сведения о кабеле Ethernet Кабели Ethernet для подключения в большинстве офисных и домашних сред основаны на витых парах проводов в одном кабеле — все категории Cat 5, Cat 6 и Cat 7 использовали этот формат. Скручивание проводов вместе позволяет токам уравновешиваться, то есть в одном проводе ток движется в одном направлении, а в другом проводе пары ток течет в другом, что позволяет нейтрализовать общие поля вокруг витой пары. Таким образом, данные могут передаваться на значительную длину без излишних мер предосторожности. Поскольку в одном сетевом кабеле содержится несколько витых пар, количество витков на единицу длины должно быть различным для каждой пары — скорость основана на простых числах, так что никакие два витка никогда не совпадают.Это снижает перекрестные помехи внутри кабеля. Доступны кабели Ethernet различной длины в виде патч-кабелей, или сам кабель доступен для встраивания в системы, здания и т. Д. Затем можно выполнить заделку на необходимом разъеме с помощью обжимного инструмента. Эти сетевые кабели доступны различной длины — доступны длинные кабели Ethernet, одни из самых длинных — до 75 метров. Раньше сетевые кабели были неэкранированными, но более поздние были экранированы для повышения производительности. Например, неэкранированная витая пара (UTP) может быть подходящей для короткого промежутка между компьютером и маршрутизатором, но экранированный фольгой кабель FTP лучше всего подходит для более длинных участков или там, где кабель проходит через области с высоким электрическим шумом. Плоский кабель Ethernet и разъем Существуют различные методы, которые можно использовать для экранирования кабелей Ethernet. Наиболее распространенным является размещение экрана вокруг каждой витой пары. Это не только обеспечивает экранирование кабеля снаружи, но также снижает перекрестные помехи между внутренними витыми парами.Производители могут дополнительно повысить производительность, разместив экранирование вокруг всех проводов кабеля непосредственно под оболочкой кабеля. Для обозначения различных типов экранирования используются разные коды: U / UTP — неэкранированный кабель, неэкранированные витые пары F / UTP — Кабель с фольгированным экраном, неэкранированные витые пары U / FTP — Неэкранированный кабель, витые пары с фольгированным экраном S / FTP — кабель с экранированной оплеткой, витые пары с фольгированным экраном Где: TP = витая пара, U = неэкранированная, F = экранированная фольгой, S = экранированная оплеткой. Еще одно различие между кабелями Ethernet, будь то Cat 5, Cat 5e, Cat 6, Cat 6e или Cat 7, может заключаться в том, используются ли в кабеле одножильные или многожильные провода. Как следует из описания, в одножильном кабеле используется один кусок меди в качестве электрического проводника в каждом проводе кабеля, в то время как в многожильном проводе используется серия медных жил, скрученных вместе. Хотя при покупке патч-кабеля это может быть необязательно, но при установке длинного кабеля это может быть важно, поскольку каждый тип немного больше подходит для разных приложений. Многожильный кабель: Этот тип провода более гибкий и больше подходит для кабелей Ethernet, где кабель можно перемещать — часто это идея для коммутационных выводов на столах или общих подключений к ПК и т. Д., Где некоторое движение может быть необходимо и ожидаемо. Жесткий кабель: Жесткий кабель не такой гибкий, как многожильный, но он также более прочный. Это делает его оптимальным для использования в стационарных установках, таких как прокладка кабелей под полом, встраивание в стены и т.п. Категории кабелей Ethernet Доступно множество различных кабелей для Ethernet и других телекоммуникационных и сетевых приложений. Эти сетевые кабели, описанные по разным категориям, например Кабели Cat 5, Cat-6 и т. Д., Которые часто признаются TIA (ассоциация телекоммуникационной промышленности), и их краткое содержание приводится ниже: Cat-1: Это не признано TIA / EIA. Это форма проводки, которая используется для стандартной телефонной (POTS) проводки или для ISDN. Cat-2: Это не признано TIA / EIA. Это была форма проводки, которая использовалась для сетей Token Ring со скоростью 4 Мбит / с. Cat-3: Этот кабель определен в TIA / EIA-568-B. Он используется для сетей передачи данных с частотами до 16 МГц. Он был популярен для использования в сетях Ethernet 10 Мбит / с (100Base-T), но теперь его заменили кабелем Cat-5. Cat-4: Этот кабель не признан TIA / EIA. Однако его можно использовать в сетях с частотами до 20 МГц.Он часто использовался в сетях Token Ring со скоростью 16 Мбит / с. Cat-5: Это не признано TIA / EIA. Это сетевой кабель, который широко используется для сетей 100Base-T и 1000Base-T, поскольку он обеспечивает производительность, позволяющую передавать данные на скорости 100 Мбит / с и немного выше (125 МГц для 1000Base-T) Ethernet. Кабель Cat 5 заменил версию Cat 3 и на несколько лет стал стандартом для кабелей Ethernet. Кабель Cat 5 теперь устарел и поэтому не рекомендуется для новых установок.В кабеле Cat 5 используются витые пары для предотвращения внутренних перекрестных помех, XT, а также перекрестных помех с внешними проводами, AXT. Кабель Cat 5, хотя и не стандартизирован, обычно использует 1,5–2 витка на сантиметр. Cat-5e: Этот вид кабеля признан TIA / EIA и определен в TIA / EIA-568, последний раз пересматривался в 2001 году. Спецификация его частоты немного выше, чем у кабеля Cat-5, поскольку характеристики расширяются. до 125 Мбит / с. Cat-5e может использоваться для 100Base-T и 1000Base-t (Gigabit Ethernet).Стандарт Cat 5e для Cat 5 улучшен, и это разновидность кабеля Cat 5, изготовленного по более высоким спецификациям, хотя физически он такой же, как Cat 5. Он протестирован на соответствие более высоким требованиям, чтобы гарантировать, что он может работать на более высоких скоростях передачи данных. Витые пары в сетевых кабелях, как правило, имеют такой же уровень скручивания, как и кабели категории 5. Cat-6: Этот кабель, определенный в TIA / EIA-568-B, обеспечивает значительное улучшение производительности по сравнению с Cat5 и Cat 5e. При производстве кабели категории 6 наматываются более плотно, чем кабели категории 5 или 5e, и часто имеют внешний экран из фольги или оплетки.Экранирование защищает витые пары проводов внутри кабеля Ethernet, помогая предотвратить перекрестные помехи и шумовые помехи. Кабели Cat-6 могут технически поддерживать скорость до 10 Гбит / с, но могут делать это только на расстоянии до 55 метров, даже если это делает их относительно длинными кабелями Ethernet. Кабели Ethernet категории 6, как правило, имеют 2+ витка на см, а некоторые могут включать нейлоновые шлицы для уменьшения перекрестных помех, хотя на самом деле это не требуется стандартом. Cat-6a: Буква «a» в Cat 6a означает «расширенный», и в 2008 году стандарт был пересмотрен.Кабели Cat 6a способны поддерживать вдвое большую максимальную пропускную способность и способны поддерживать более высокие скорости передачи при большей длине сетевого кабеля. В кабелях категории 6a используется экранированный кабель, который практически полностью устраняет перекрестные помехи. Однако это делает их менее гибкими, чем кабель Cat 6. Cat-7: Это неофициальный номер для кабелей ISO / IEC 11801 класса F. Он состоит из четырех индивидуально экранированных пар внутри общего экрана. Он предназначен для приложений, где требуется передача частот до 600 Мбит / с. Cat-8: Эти кабели все еще находятся в разработке, но в обозримом будущем будут выпущены для дальнейшего улучшения скорости и общих характеристик. Дополнительные описания кабелей Cat-5 и Cat-5e приведены ниже, так как они широко используются сегодня для сетевых приложений Ethernet. Обзор характеристик кабеля Ethernet Категория Экранирование Макс.скорость передачи (на 100 метров) Макс.пропускная способность Cat 3 Неэкранированный 10 Мбит / с 16 МГц Cat 5 Неэкранированный 10/100 Мбит / с 100 МГц Cat 5e Неэкранированный 1000 Мбит / с / 1 Гбит / с 100 МГц Cat 6 Экранированный или неэкранированный 1000 Мбит / с / 1 Гбит / с > 250 МГц Cat 6a экранированный 10000 Мбит / с / 10 Гбит / с 500 МГц Cat 7 экранированный 10000 Мбит / с / 10 Гбит / с 600 МГц Cat 8 Подробности будут опубликованы позже Разъемы для кабеля Ethernet Разъем RJ45, Registered Jack 45 используется почти повсеместно в качестве физического разъема для кабелей Ethernet и для сетевых кабелей в целом. От Ethernet категории 3 до категории 6 используется формат RJ45. Кабели Ethernet Cat 7 могут быть оконцованы разъемами RJ45, но часто используются специальные версии, называемые GigaGate45 (GG45). К счастью, они обратно совместимы с RJ45, поэтому нет необходимости в новой установке при переходе на Cat 7. Разъем Ethernet RJ45 на кабеле Ethernet Разъем RJ45, используемый на концах кабелей Ethernet, представляет собой небольшие пластиковые заглушки с фиксирующей защелкой, которую можно освободить, когда необходимо снять кабель.Термин «штекер» относится к штекерному концу соединения на сетевом кабеле, а «гнездо» относится к порту или гнезду и обычно находится на оборудовании. Разъем RJ45 имеет восемь контактов, расположенных на расстоянии около 1 мм друг от друга, а провода вставлены и обжаты для обеспечения надежного соединения. Фактический тип разъема известен как 8P8C — восемь контактов — восемь контактов. Строго говоря, фактический тип разъема следует рассматривать как 8P8C, а схему разводки — RJ45, но в действительности термин RJ45 для кабелей Ethernet используется почти повсеместно. Распиновка кабеля Ethernet Хотя детали проводки и изготовления кабеля могут различаться для разных категорий кабелей, основные возможности подключения остаются неизменными. Таким образом, можно надежно использовать кабели Ethernet для соединения между элементами оборудования и т. Д. Обзор передаваемых сигналов, а также соответствующих проводов и соединений приведен в таблице ниже: RJ-45 / Cat 5 / Cat 5e Распиновка и проводка Штифт Нет Телефон 10Base-T 100Base-T 1000Base-T PoE Режим A PoE режим B 1 + TX + TD + BI_DA 48 В выход 2 -TX -TX -BI_DA 48 В выход 3 + RX + RX + BI_DB 48 В возврат 4 Кольцо + BI_DC 48 В выход 5 Наконечник -BI_DC 48 В выход 6 -RX -RX -BI_DB 48 В возврат 7 + BI_DD 48 В возврат 8 -BI_DD 48 В возврат В таблице TX — это передаваемые данные, а RX — полученные данные. BI_Dn — двунаправленные данные, A, B, C и D. Имеются две стандартные распиновки RJ45 для индивидуального расположения проводных подключений к разъемам RJ45 внутри кабеля Ethernet: стандарты T568A и T568B. Следует соблюдать одно или другое соглашение, так как это обеспечит требуемое соединение, хотя, поскольку это всего лишь цветовое соглашение, и одни и те же провода и пары подключаются к одним и тем же контактам, не имеет значения, какой из них соблюдается. На практике чаще всего используется T568B, и поэтому, вероятно, лучше всего использовать его.Используемый стандарт также может быть указан на оболочке готового кабеля Ethernet. Распиновка и подключение RJ-45 Штифт T568A T568B 1 Белый с зеленой полосой Белый с оранжевой полосой 2 Зеленый оранжевый 3 Белый с оранжевой полосой Белый с зеленой полосой 4 Синий Синий 5 Белый с синей полосой Белый с синей полосой 6 оранжевый Зеленый 7 Белый с коричневой полосой Белый с коричневой полосой 8 Коричневый Коричневый Кабель Ethernet с зачищенной внешней оболочкой, чтобы показать внутреннюю витую пару Перекрестные кабели Ethernet категории 5 Существует ряд различных конфигураций кабеля, которые можно использовать в зависимости от оборудования и требований. Наиболее распространенный тип — это прямые кабели, которые подключаются по схеме «1 к 1». Однако иногда требуются перекрестные кабели Cat-5. Обычно кабель Cat-5, используемый для подключения компьютера (ПК) к коммутатору, представляет собой прямой кабель. Однако, если два компьютера или два коммутатора соединены вместе, используется перекрестный кабель Cat5. Многие интерфейсы Ethernet, используемые сегодня, способны определять тип кабеля, будь то прямой или перекрестный кабель, и могут адаптироваться к требуемому формату.Это означает, что требования к перекрестным кабелям Cat-5 меньше, чем они могли бы быть в противном случае. При использовании перекрестных кабелей Cat-5 Ethernet на них не указывается, что это перекрестные кабели. Соответственно, часто бывает целесообразно отметить их, чтобы в дальнейшем избежать путаницы. Максимальная длина кабеля Ethernet Часто необходимо использовать длинные кабели Ethernet, однако существуют ограничения на расстояние, на которое можно надежно передавать данные. При использовании длинных кабелей Ethernet возникает дополнительный шум, и в конечном итоге данные искажаются кабелем. Сводка кабелей Ethernet и их максимальная рабочая длина приведены ниже: Максимальная длина длинных кабелей Ethernet Спецификация Тип кабеля Максимальная длина 10BaseT Неэкранированная витая пара 100 метров 10Base2 Тонкий коаксиальный кабель 180 метров 10Base5 Толстый коаксиальный кабель 500 метров 10BaseF Волоконно-оптический кабель 2000 метров 100BaseT Неэкранированная витая пара 100 метров 100BaseTX Неэкранированная витая пара 220 метров Указанные длины являются общепринятыми как максимальные, но не включены в стандарт IEEE. Видны различные кабели, соединяющие вместе различные элементы Ethernet — маршрутизаторы Ethernet, коммутаторы Ethernet, компьютеры, сетевые серверы и т. Д. Видны Cat5, Cat5e и Cat6. В кабелях используется экономичный, но эффективный патч-разъем RJ45, и с его помощью эти кабели Ethernet могут соединять или соединять вместе несколько элементов оборудования на базе Ethernet. В некоторых случаях, когда требуется специальное подключение, могут потребоваться перекрестные кабели — они продаются с четкой маркировкой, поскольку они могут быть использованы в другом месте по незнанию и привести к тому, что подключение не будет работать.Помимо этого, использовать кабели Ethernet Cat 5, Cat5e и Cat 6 очень просто, и обычно возникает очень мало проблем. Темы беспроводного и проводного подключения: Основы мобильной связи 2G GSM 3G UMTS 4G LTE 5G Вай фай IEEE 802.15.4 Беспроводные телефоны DECT NFC — связь ближнего поля Основы сетевых технологий Что такое облако Ethernet Серийные данные USB SigFox LoRa VoIP SDN NFV SD-WAN Вернуться к беспроводному и проводному подключению Какие типы кабелей используются в промышленных условиях? Плоские кабели , такие как эта конструкция от Cicoil, идеально подходят для случаев, когда требуются экстремальные изгибы и герметичность. В промышленных установках используются различные кабели для сетей, передачи электроэнергии и связи. Коаксиальные кабели, кабели для передачи данных и измерительные кабели — одни из наиболее распространенных конструкций, которые вы найдете. Эти низковольтные кабели обычно рассчитаны на 2000 В или менее для распределения энергии, но могут использоваться конструкции среднего напряжения, достигающие до 35000 В, если предприятие несет некоторую ответственность за использование своих коммунальных услуг. Низковольтные кабели обычно состоят из медных или алюминиевых проводников в виде одножильных или многожильных жил, пучков или оплеток.Они также доступны в плоской конструкции, включая Flexx-Sil, политетрафторэтилен (PTFE) и формованные материалы. Их конструкция обычно включает экранирование, прочную оболочку, изоляцию и наполнители, чтобы выдерживать высокие механические нагрузки, скорости и ускорения, а также суровые условия как в помещении, так и на открытом воздухе. Эти кабели обеспечивают временное питание постоянного или переменного тока для генераторов и двигателей на таких машинах, как конвейеры, станки, робототехника и другое крупное оборудование. Кабели промышленного управления должны быть гибкими и упругими, как эта конструкция от General Cable. Промышленные кабели питания и передачи данных часто должны работать в ограниченном пространстве и даже могут постоянно сгибаться и перемещаться. Для предотвращения износа, вызванного этими суровыми условиями, они должны иметь радиус изгиба в 5–15 раз больше общего диаметра кабеля. Чтобы предотвратить растрескивание, следует использовать гибкие материалы оболочки, такие как TPE, PCV и CPE. Плоские кабели идеально подходят для гибких и плотных конструкций и обычно имеют высокий уровень подавления EMI / RFI. Промышленные кабели можно использовать по-разному, от прокладки под открытым небом до прокладки кабеля в кабельных каналах и кабелепроводах и т. Д.Наконец, убедитесь, что все кабели в вашем приложении соответствуют требованиям, предъявляемым к месту их производства, таким как Национальный электротехнический кодекс (NEC), UL, CE, RoHS и CSA и другие. . Навигация по записям

ВИДЫ КАБЕЛЕЙ И ПРОВОДОВ

ВИДЫ ПРОВОДОВ И КАБЕЛЕЙ

Как определить основные понятия

Характерные составляющие для проводов и кабелей напрямую зависят от токопровода и изоляционной оболочки.

Жила

Жила — это металлическая проволока, пропускающая через себя ток. У нее имеются 2 важные составляющие:
1. Количество проволок;
2. Поперечное сечение;
Проволоки жилы делят на:
1. Однопроволочные;

2. Многопроволочные;

От количества проволок зависят гибкость и легкость жилы; чем их больше, тем лучше. Если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Проволоки в многопроволочной жиле скручиваются друг с другом. От площади сечения зависит суммарная мощность тока. Производители должны на проводах писать сечение провода, так как это самый основной компонент в расчетах пропускной способности электропроводки. Это делается до 1 метра. В ГОСТе имеются допуски толщины жил. Необходимо лично убедиться в точности размеров. В основном, они имеют круглые формы. Так удобнее доставлять жилы.

Электропроводка и изоляция

Основная задача — защита человека от тока, посредством изоляционного материала. Благодаря изоляции также можно поставить жилы рядом друг с другом. В зависимости от целей применяются следующие диэлектрики:
1. Керамические;
2. Стеклянные;
3. Полимерные;
Чаще всего используется полимерная диэлектрика, так как она способна защитить от попадания грязи и других лишних элементов. Также существуют бронированные провода и кабели с двойной изоляцией. Они используются в сложных средах, к примеру, в дорогах.

Провод

Он соединяет 2 электрические цепи между собой. Жилы отличаются друг от друга. Существуют и провода, жилы которых изолированы отдельно, а весь прибор закрыт кембриком из полимеров. В быту оголенные провода не применяются. А изолированные провода, чаще всего, используются в электросети.

Кабель

Каждая жила у кабеля находится в своей изоляционной оболочке. Место между ними заполнено, в большинстве случаев, нитками. Таким образом жилы не смогут слипнуться друг с другом, чтобы не было проблем с работой всего кабеля. Отдельно выделяют бронированные кабели, покрытые несколькими изоляционными слоями.

Шнур

Благодаря этим приборам можно подключить бытовую технику к сети. Они должны быть гибкими и для этого используются жилы сечением до 4 мм². Сечение зависит от мощности подключенных приборов:
1. Маленькие приборы — 0,35 мм²;
2. Телевизоры — 0,5 мм²;
3. Устройства с двигателем — 0,75 мм²;
Обычно, длина шнуров достигает от 1 до 6 метров. В комплектации имеются одноразовые вилки. При замене шнура с нагревательными элементами, его покрытие должно быть термостойким.

Различия между кабелем и проводом

Провод — самодостаточный элемент. Несколько скрученных между собой проводов — многожильный прибор. Если сверху расположена еще одна изоляция, то это провод с защитой. У кабеля между жилами присутствуют дополнительные элементы. Провод или кабель для бытовых приборов называется шнуром.

Различия в зависимости от материала жилы

В основном используются алюминий и медь. Достоинства и недостатки необходимо учитывать при выборе нужного провода, шнура или кабеля.

Жилы из алюминия

По уровню электропроводимости данный элемент занимает 4 место среди других материалов. Так ценовая категория у алюминиевых жил совсем небольшая. Стоимость, устойчивость, теплоотдача и малый вес поспособствовали доверию к выбору подобных изделий.

Однако существует запрет положения ПУЭ на использование алюминиевых жил в домашних условиях. Нельзя использовать провода сечением меньше 16 мм². Достоинства этих устройств:
1. Полегче медных проводов по весу;
2. Дешевле по цене;
Недостатки:
1. Провода сечением менее 16 мм² бывают исключительно однопроволочными. Гибкие устройства сделаны из меди;
2. Оксидной пленкой определяется стойкость прибора. При нагреве, со временем, проводимость ухудшается. Для пленки необходим дополнительный уход.
3. При зажатии проводов, контакт ослабевает;
4. Пайка проводится со специальными средствами, а сварка в камере с инертным газом;
5. Примеси ухудшают электропроводимость;
Данный прибор может подойти только при срочном обслуживании. Его запрещено использовать для новых силовых линий;

Жилы из меди

Занимают 2 место по электропроводимости.

У подобных жил 2 минуса. Однако прибор полон и плюсов. Достоинства:
1. Электропроводность повыше алюминия;
2. Прибор эластичный и гибкий;
3. Сварка и пайка проводятся без дополнительных материалов;
Недостатки:
1. Дороже алюминиевого изделия;
2. Очень плотный;
3. Окисление наконечников при открытом воздухе;
В отличии от ранее рассматриваемого изделия, медное служит дольше.

Изоляционные различия

В кабелях и проводах изоляция делится на:
1. Внутреннюю;
2. Покрывающую каждую жилу отдельно ;
3. Внешнюю;
Внутренняя предотвращает контакт жил между собой и защищает от мешающих элементов. Внешняя удерживает кабели воедино.

Изоляция

Она должна выдерживать:
1. Напряжение;
2. Высокую температуру;
3. Низкую температуру;
4. Сопротивляемость ультрафиолету;
5. Механическую прочность на разрыв;

Вывод

Провода и кабели состоят из жил, отвечающих за токопроводимость изнутри. Лучше выбирать приборы из меди, так как они служат дольше алюминиевых. У проводов и кабелей большие различия между собой, а благодаря этой статье вы будете меньше путаться в выборе необходимого вам материала.

провода

22.06.2021 15:29:09

Комментарии: 0

Просмотры: 208

Какие бывают кабели — классификация кабелей и проводов

Содержание

1. Силовой кабель
2. Кабель СИП
3. Бытовой кабель

Есть множество видов кабелей и проводов, отличающихся по назначению и области применения. Конкретная сфера использования определяет материал и толщину изоляции, количество и материал жил, особенности конструкции и другие характеристики кабельной продукции.

Силовой кабель

Основное назначение силового кабеля — доставка электроэнергии от производителя (ТЭЦ, АЭС) до потребителя в жилых домах, общественных зданиях и на промышленных предприятиях.

Структура кабеля:

• Жилы — от 1 до 5.
• Изоляция жил.
• Поясная изоляция.
• Наружный изоляционный материал.

Для монтажа в среде с особыми условиями применяют бронированный кабель. Для защиты брони от повреждений (изоляцию могут нарушить крысы или другие грызуны) изготавливают специальную подушку. Жилы кабеля делают из алюминия и меди. Например, в силовом кабеле для ВЛЭП жилы исключительно алюминиевые, поскольку медные провода весят слишком много. Силовой кабель отличается длительным сроком эксплуатации, соответствует нормативам пожарной безопасности, не подвержен химической и физической коррозии, хорошо защищен от механических повреждений. Наиболее востребованные виды силовых кабелей питания — ВВГ и NYM.

Кабель ВВГ

Этот тип кабеля применяется в разных областях, поскольку обеспечивает стабильное распределение электроэнергии в сетях при доступной стоимости и простом монтаже. Если в маркировке нет первой буквы А, жилы кабеля выполнены из меди. Внешняя и жильная изоляция кабеля ВВГ выполнена из поливинилхлорида, внешняя броня отсутствует. Огнестойкость этой разновидности проводниковых изделий составляет 180 минут. Для многожильного кабеля радиус изгиба равен 7,5 радиусам, для одножильного — 10 радиусам. Если прокладка сетей производится в местах, куда проникают прямые лучи солнца, требуется дополнительная защита от УФ-излучения. Для обеспечения высокого уровня пожарной безопасности рекомендуется использовать ВВГнг — негорючую разновидность кабеля, и ее вариации.

Кабель NYM

Более устойчивый к внешним воздействиям и нагреву аналог кабеля ВВГ производства Германии. Кабель NYM применяют при прокладке линий освещения и стационарных электросетей (1 класс защиты электробезопасности) с рабочим напряжением 0,66 кВ. По сравнению с ВВГ, NYM за счет наполнителя из мелонаполненной резины лучше гнется и более устойчив к перегреву. Медные жилы в кабеле имеют круглое сечение. Для прокладки кабеля применяют гофротрубы и металлические короба.

Кабель СИП

Представляет собой самонесущий электрический провод с внешней изоляцией из полиэтилена. Главная особенность кабеля СИП — устойчивость к УФ-излучению и высокой влажности, что позволяет применять его для высоковольтных линий электропередач. Площадь сечения жил составляет от 16 до 150 мм2. Для установки этого типа кабельной продукции применяют специальный крепеж и особые кронштейны, без которых работа с СИП невозможна.

Бытовой кабель

Разновидность бытового кабеля выбирают в зависимости от назначения электросети. Электрические сети обеспечивают работу теплого пола, функционирования локально-вычислительных сетей, интернета и телефонии, работу систем климат-контроля и кондиционирования. Каждая сеть имеет свои параметры: напряжение, мощность, номинальную частоту.

Виды кабелей и их назначение напрямую связаны с качеством внешней и жильной изоляции токопроводящих изделий. Для бытовых нужд вместо более дорогого кабеля часто выбирают более доступные по цене провода. Провода допустимо применять при прокладке линий освещения в жилых домах и квартирах. При выборе типа провода необходимо учитывать классификацию и соответствие рабочих характеристик проводника требованиям электросети. Некоторые провода предназначены для применения в электроприборах и принципиально не подходят для монтажа проводки, даже временной.

Марка провода

Где используется

Характеристики

ПУНП

Для осветительных сетей в жилых помещениях, частота 50 Гц, напряжение 250 В.

Сечение от 1 до 4 мм2, радиус изгиба не менее 10-кратного наружного диаметра, эксплуатация при температуре от -15 до +50 градусов.

ПУГНП

Для осветительных сетей в жилых помещениях, частота 50 Гц, напряжение 250 В.

Более гибкая разновидность ПУНП, эксплуатация при температуре от -50 до +50 градусов, радиус изгиба не менее 6-кратного диаметра.

ШВВП

Подсоединение бытовой техники к электросети при напряжении 380 В.

Сечение жил от 0,35 до 2,5 мм2, эксплуатация при температуре от -40 до +40 градусов, срок службы 6–15 лет.

ПВС

Подсоединение садового и строительного инструмента к электросети при напряжении 380 В.

Имеет двойную изоляцию из ПВХ: самого кабеля и жил. Эксплуатация при температуре от -25 до +40 градусов. Устойчив к износу, перегибам, воздействию влаги и механическим повреждениям.

При планировании электропроводки, кроме типа кабеля, нужно рассчитать сечение и количество жил, а также с запасом определить требуемую длину изделия. Правильно рассчитанная и спроектированная проводка — залог безопасности и комфорта в квартире и доме.

Маркировка проводов и кабелей: гост, таблицы, расшифровка

Заводская маркировка проводов и кабелей представляет собой обозначение на изоляции, которое является неким шифром из букв и цифр, отображающих характеристику изделия. На сегодняшний день каждый завод изготовитель обязательно указывает на своей продукции специальный шифр, который заблаговременно стандартизуется для того, чтобы каждый продавец мог знать расшифровку.

Предназначение

Предназначение шифра – отображение основных характеристик, а именно:

• материал жил;
• назначение;
• тип изоляции;
• особенность конструкции;
• поперечное сечение изделия;
• номинальное напряжение.

Если вас интересует информация о том, как маркировать провода при монтаже, рекомендуем ознакомиться со статьей.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

Оголенный проводник

Изолированный провод

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя.  На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

Алюминиевые провод

Медные контакты

Существует 5 основных видов электрических кабелей:

• силовой;
• контрольный;
• для управления;
• для связи;
• радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур состоит из нескольких (минимум двух) эластичных жил небольшого сечения (до 1,5 мм.кв.). Жилы шнура состоят из множества переплетенных проволок, изоляция которых осуществляется неметаллической оболочкой. Обычно шнуры представлены многожильными изделиями, но существуют и двухжильные, которые используются в том случае, если корпус электроприбора не требует специального заземления. На сегодняшний день шнуры используются для подключения бытовой техники к сети (к примеру, холодильника либо микроволновой печи).

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

1. Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
2. Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
3. Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
4. Количество жил (одножильный либо многожильный).
5. Материал изоляции (ПВХ, резина, бумага).
6. Материал защитной оболочки (резина, пластмасс, металл).

Маркировка

Общая информация

Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Пример шифра

Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.

Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.

Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы.

Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.

 Цифра №2 характеризует площадь поперечного сечения в мм.кв.

Цифра №3 отображает номинальное напряжение сети.

Маркировка шнуров представлена буквой «Ш».

Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

• литеры «П» и «А» нет, значит, жила медная;
• вторая буква «В» указывает, что изоляция поливинилхлоридная;
• также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
• последняя буква – «Г» обозначает, что защитный покров отсутствует;
• первая цифра «4» — четыре жилы;
• «2,5» — поперечное сечение в мм.кв.;
• 380 — Номинальное напряжение в 380 В.

Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!

Российская продукция

Маркировка российских кабелей:

Обозначение отечественных проводов и шнуров:

Иностранная продукция

Таблицы маркировки зарубежных кабелей:

Таблицы маркировки зарубежных проводов:

Таблицы

Марки и предназначение популярных проводов:

Марки и предназначение популярных кабелей:

Марки и предназначение популярных шнуров:

Пользуясь данными таблицами и информацией Вы запросто сможете определить характеристику и назначение любого проводника при монтаже электропроводки в собственном доме либо квартире. Надеемся, предоставленная маркировка проводов и кабелей по ГОСТ была для вас полезной!

Также читают:

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель — это группа или пучок нескольких проводов внутри общей оболочки. Оба они используются для проведения электрического тока.

В настоящее время благодаря развитию технологий почти все работает от электричества.Будь то внутри помещения или снаружи, нам необходимо бесперебойное электроснабжение, которое достигается за счет использования подходящих типов проводов и кабелей. Не только в электроэнергетике используются кабели и провода для передачи и распределения электроэнергии в наши дома и предприятия, в телекоммуникационном секторе также используются кабели различных типов для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов.Взгляните на некоторые из этикеток, написанных на проводах, обычно используемых в домашней электропроводке.

• 14-2G : Кабель содержит два изолированных провода и заземляющий провод; индивидуальный провод 14 калибра.
• 14-3G : Кабель содержит три изолированных провода и заземляющий провод; отдельные провода 14-го калибра.
• 12-2 с G : Кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 12-3 w / G : Кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 600 В : этот кабель рассчитан на максимальное напряжение 600 В; широко используемый кабель NM для домашней электропроводки.
• ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки бытовых приборов и устройств.

Самая важная из них — это изоляция или пластиковое покрытие вокруг проводящих проводов. Вот некоторые из распространенных этикеток, написанных на проводах.

Значение каждой буквы, используемой на этикетках выше, приведено ниже:

• T : Термопластическая изоляция, огнестойкий материал
• H : термостойкий; способен выдерживать температуру до 167 F.
• HH : Высокая термостойкость; выдерживает температуру до 194 F.
• W : «Мокрый» или одобрен для влажных и влажных помещений; этот провод также подходит для сухих помещений
• X : Изоляция из огнестойкого синтетического полимера
• N : с нейлоновым покрытием для устойчивости к маслам и бензину

Связанное сообщение: Типы электрических чертежей и схем

Кабели для электропроводки для жилых помещений

Жилая проводка от опоры электросети до бытовых приборов или устройств в доме делится в основном на пять типов.

Отводной кабель для обслуживания:

Это кабель между опорой электросети и помещением или зданием потребителя. Отводной кабель обслуживания представляет собой воздушную линию электропередачи от опоры до защитной опоры дома. Кабель ответвления обслуживания может быть многих типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный провод, т. Е. Имеет два проводника; изолированный провод для фазовой линии и неизолированный провод для нейтральной линии.Он используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный сервисный ответвительный кабель представляет собой трехжильный провод. Он имеет два изолированных провода для фазной линии и неизолированный провод для нейтральной линии.

Квадруплексный кабель: Квадруплексный сервисный ответвительный кабель представляет собой четырехжильный или четырехжильный провод. Имеет 4 проводника; три из них — изолированные проводники для фазных линий и неизолированный провод для нейтральной линии. Он используется для подачи трехфазного питания от опоры к зданию.

Фазным проводом является кабель AAC , а нейтральным проводом — AAC / AAAC / ACSR . Изоляция, используемая на этих кабелях, — из сшитого полиэтилена, который защищает эти проводники от влаги, тепла и т. Д.

Провода главного фидера:

Основные питающие кабели и провода подают питание от сервисного погодозащищенного элемента в здание. Для этой цели используются одножильные или многожильные кабели на 600 В, с номинальной нагрузкой на 25% больше, чем максимальная требуемая нагрузка.

Провода панельной подачи:

Провода питания панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией с номиналом на 25% больше, чем максимальный ток нагрузки

Провода в неметаллической оболочке:

Неметаллические провода или провода в оболочке NM используются для внутренней проводки. Он может состоять из 2-х или более чем 2-х изолированных проводов с изолированным или неизолированным заземляющим проводом. Для большей защиты имеется еще один слой пластиковой оболочки из сшитого полиэтилена.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные проводники легче прокладывать через кабелепровод.

Одножильный провод Одножильный провод

— самый популярный выбор для электрических схем внутри дома. Он доступен в нескольких калибрах, цветах (для идентификации фазы, нейтрали и земли), а также одножильных или многожильных проводов. Одиночный сплошной провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепровод.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и применения.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются коммуникационными кабелями. Единственная цель — передавать информацию. Вот 3 типа коммуникационных кабелей:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель — это тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (имеющую общую ось или центр).Центральная часть коаксиального кабеля представляет собой проводник, покрытый изоляционным пластиковым слоем, окруженный металлическим экраном. Сверху — четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель делится на различные типы, и каждый из них имеет собственное применение.

Жесткий коаксиальный кабель или кабель Heliax Коаксиальный кабель

Hardline, известный под торговой маркой Heliax, представляет собой толстый коаксиальный кабель с твердым центральным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, в котором экран специально спроектирован таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, которые обеспечивают эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где использование антенны невозможно, например, в подземных туннелях, лифтовых шахтах и ​​т. Д.

Коаксиальный кабель RG-6

RG-6 — это наиболее распространенный тип коаксиального кабеля, используемый для передачи сигналов в жилых и коммерческих помещениях. Он изготовлен из сплошного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой, и экранированной оплеткой для защиты от помех.Он используется для передачи аудио- и видеосигналов в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. Д.

Триаксиальный или триаксиальный кабель

Triaxial — это еще один тип коаксиального кабеля, который включает в себя еще один слой изоляции и экран поверх существующего экрана. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель

Твинаксиальный кабель — это тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного. Два изолированных внутренних проводника скручены вместе и окружены экраном из оплетки. Он используется для высокоскоростной передачи сигналов ближнего действия, как правило, для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — это еще один тип коаксиального кабеля, у которого внешняя оболочка из сплошной меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​конструкции экрана он не очень гибкий и не должен изгибаться после первоначального формования.

Жесткий коаксиальный кабель

Жесткий коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, состоящего из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для изгиба, поэтому для изгиба используются изгибы и межсоединения. Они используются для передачи сигнала высокой мощности между радиочастотными компонентами передатчика и антенны.

Кабель витой пары

Этот тип коммуникационного кабеля состоит из двух изолированных проводов, скрученных вместе и образующих витую пару.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

Далее они делятся на два типа в зависимости от их защиты от шума.

Кабель неэкранированной витой пары (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от шума. Витая пара может уменьшить шум, но все же влияет на него. В жилых и коммерческих зданиях используются различные категории кабелей UTP с различной пропускной способностью e.г. CAT1, CAT2 и т. Д.

Кабель экранированной витой пары (STP)

Кабель STP имеет дополнительный слой фольги, который защищает провода от электромагнитных помех. Они используются в высокопроизводительных приложениях, где кабели могут подвергаться воздействию внешних помех.

Волоконно-оптические кабели

Волоконно-оптический или волоконно-оптический кабель — это тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна толщине человеческого волоса, а каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, который защищает волокна от помех.

Волоконно-оптические кабели подразделяются на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один режим света. Он изготовлен из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает количество отражений света, что снижает ослабление сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

многомодовый оптоволоконный кабель:

Оптоволоконный кабель этого типа состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает ослабление и искажение сигнала на принимающей стороне.Вот почему он используется для передачи на относительно короткие расстояния, такие как LAN, система безопасности и т. Д.

Прямой подземный кабель (DBC)

Это тип кабеля, который используется для связи и передачи энергии. Он специально разработан для закапывания прямо под землей без необходимости дополнительной изоляции, оболочки или трубопроводов. Он состоит из пучков оптоволоконных кабелей с толстым металлическим сердечником для жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. Д.для защиты от жары, влаги и других подземных факторов.

Кабель в неметаллической оболочке (NM, NM-B)

Кабель с неметаллической оболочкой или оболочкой типа NM или известный под торговой маркой «romex» кабель представляет собой тип электрического кабеля, внешняя оболочка которого сделана из пластика, который защищает внутренние проводники. Обычно используется для электропроводки в жилых помещениях.

Существует два типа кабелей с оболочкой ЯМ в зависимости от количества жил;

Двухжильный экранированный кабель NM : Кабель этого типа имеет два отдельно изолированных провода с неизолированным проводом для заземления, что в сумме составляет 3 проводника.Он поставляется в различных калибрах для различных рейтингов и имеет маркировку «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный экранированный кабель NM : этот тип кабеля содержит 3 изолированных провода с неизолированным заземляющим проводом. Он используется для трехфазного применения, поэтому для идентификации отдельные проводники помечены другим цветом фазы.

Провода NM доступны в форме одножильных , а также многожильных .Сплошной провод обеспечивает лучшее соединение на клеммах, но его трудно проложить по трубе или каналам. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепровод.

NM-B (B для строительства) — это тип кабеля NM, особенно используемый для проводки внутри зданий. Они используются для проводки внутри стен и полов, но не для использования во влажных местах, таких как внешняя проводка.

Кабель в металлической оболочке (армированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип армированного электрического кабеля с металлической защитой над изолированными проводниками.Жилы отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или это может быть сплошная трубчатая конструкция.

Кабели с металлической оболочкой в ​​основном известны как кабель переменного тока (армированный кабель) или кабель BX и кабель MC (кабель в металлической оболочке). BX — это зарегистрированное торговое наименование кабелей переменного тока.

Армированный кабель (переменного тока)

Кабели с металлической оболочкой такого типа имеют защитный скрученный или плетеный металлический слой, обычно сделанный из стали, поверх жилы.Наружная оболочка сделана из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземляющих соединений. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армирующий слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом армированного кабеля, используемого для передачи энергии.

Кабель с металлической оболочкой (MC)

Разница между кабелями переменного тока и MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода.Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, они могут использоваться как для непосредственного захоронения, так и во влажных помещениях, но при условии наличия защитной внешней оболочки из ПВХ.

Кабели с металлической оболочкой дороги, их сложно прокладывать, и для их разрезания или разрывания требуются специальные инструменты, по сравнению с кабелем NM, который является лучшим выбором для проводки в жилых помещениях. Они используются в источниках питания для крупногабаритных бытовых приборов и для внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель состоит из нескольких жил с изолированными оболочками, скрученных в один кабель с оболочкой. Его задача — избежать беспорядка при подключении, используя один единственный кабель вместо 10 или 20 отдельных проводов, и сэкономить время, подключая их по одному.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях есть алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многополюсным разъемом.

Ядер — количество полезных подключений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель, имеющий 2 или более чем 2 отдельных трехфазных провода, является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем вставлять каждый кабель в отдельное место.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

• Передача аудиосигнала на аудиомикшер.
• Отправка аудио и видеосигнала в игровые приставки.
• Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
• Отправка аудио- и видеосигнала от камеры по одному кабелю.
• в сети

Парный кабель

Парные кабели — это тип электрического кабеля, состоящего из пары двух изолированных проводов, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также в приложениях с низкочастотным переменным током.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для временного источника питания переменного тока. обычно используется в качестве удлинителя источника питания для питания переносного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или среду использования (например, температуру, влажность, погодные условия, масло и т. Д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из нескольких изолированных проводов небольшого размера, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название «ленточный кабель». Они гибкие и могут выдерживать очень низкие напряжения.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, таких как жесткие диски, приводы компакт-дисков, принтеры и т. Д. Из-за своей плоской формы они блокируют воздушный поток внутри компьютера, который влияет на систему охлаждения. В настоящее время их в основном заменяют на круглые кабели.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, жилы которого защищены дополнительным металлическим слоем, известным как экран. Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла или может быть фольгой, спиральной лентой или сплошным слоем из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми ближайшими электрическими источниками. Устраняется заземлением экрана с одного конца. В силовых кабелях экранирующий слой заземлен, чтобы защитить изоляцию от разрыва из-за коронного разряда, а также избежать поражения электрическим током.

Одножильный провод

Одножильный провод, или более известный как просто провод, состоит из одного изолированного проводника. Это самый популярный выбор для бытовой электропроводки. Доступен в нескольких цветах для идентификации фазы и заземления. Одножильный провод бывает двух типов;

Одножильный провод:

Одножильный провод состоит из нескольких тонких жил, образующих вместе один провод. Многожильный дизайн обеспечивает гибкость, поэтому они подходят для приложений, в которых провода необходимо сгибать или скручивать.Электрик предпочитает многожильный кабель, а не сплошной, потому что его легче прокладывать через трубы в стенах из-за его гибкости.

Однопроволочный провод:

Одножильный одножильный провод выполнен из одинарного сплошного сердечника с пластиковой изоляцией. Прочная конструкция обеспечивает лучшее соединение, но ее трудно согнуть или скрутить из-за ее жесткости. Многократное изгибание может привести к повреждению и поломке проводника внутри. Они используются в приложениях, где не требуется движение или изгибание проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных помещениях или для погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы соответствовать требованиям, предъявляемым к среде установки. Они предназначены для использования в качестве подземного кабеля.

Они доступны как в однопроводном, так и в многожильном исполнении, имеют плоскую или круглую структуру, что позволяет удовлетворить их потребности.Жилы имеют цветовую кодировку для обозначения фазных и заземляющих соединений, а также управляющих проводов, проходящих вдоль силовых проводов.

Они используются в физически ограниченном и недоступном месте. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, в подземных горных выработках или в целях бурения.

Двойной вывод

Двухжильный кабель — это двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала.Проводники разделены и равномерно распределены пластиковым слоем между ними. Равный интервал очень важен, потому что он предохраняет сигнал от искажения. Проводники в большинстве своем многожильные, чтобы избежать воздействия на кожу, и они изолированы с использованием того же пластика.

Они более восприимчивы к внешним шумовым помехам и погодным условиям, поэтому при установке следует учитывать эти факторы. Конечно, коаксиальный кабель имеет лучшую защиту от шума, но предпочтение отдается двухжильному кабелю из-за его низких потерь мощности.

Лестничная линия

Иногда из-за сырости, например дождя, ветра и т. Д., Капля воды скапливается на пластике между проводниками. Это вызывает помехи в сигнале. Чтобы этого не произошло, в пластиковом слое вырезают оконные прорези. Получающаяся в результате проволока напоминает структуру, похожую на лестницу, отсюда и название — лестничная линия.

Двойной вывод доступен с характеристическим сопротивлением 600, 450, 300 и 75 Ом .Самый распространенный тип — двухжильный кабель на 300 Ом, используемый для телевизоров. В основном они используются для соединения передатчика или приемника с радиочастотными антеннами в телевизорах, радиоприемниках и т. Д.

Кабель подземного питателя (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных помещениях, например, для подачи питания на фонарный столб или уличный фонарь. Кабели NM имеют неплотную пластиковую оболочку вокруг них, тогда как проводники в UF-кабелях по отдельности окружены сплошным слоем термопласта, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных помещениях, например, для электроснабжения садового сарая, фонарного столба. В основном они доступны в сером цвете внешней оболочки. Они являются лучшим выбором для того, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать постоянные изгибы в движущихся объектах. Гибкость достигается за счет использования многожильных проводов. Они используются в отраслях автоматизации, где машины находятся в непрерывном движении, например, на станках для захвата и установки, и на станках с ЧПУ, таких как гравировальные, фрезерные станки и т. Д.

Гибкие кабели бывают двух типов;

Скрутка в слое

Кабель этого типа состоит из многослойных жил. Жилы этих кабелей должны быть прочными, а окружающие их слои — длинными. Поскольку внешний слой растягивается во время изгиба, в то время как центральный сердечник сжимается.Такой кабель проще в изготовлении и дешевле. Материал, используемый для такого кабеля, гибкий, но слишком большой изгиб может деформировать кабель.

Скрутка в пачках

Кабель этого типа получается путем оплетки проводников друг вокруг друга, так что проводники равномерно растягиваются при изгибе кабеля. Этот тип кабеля более прочен из-за его стойкого к растяжению сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередачи:

Воздушные линии электропередачи — это проводники, подвешенные к опорам или опорам для передачи энергии на большие расстояния. Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC) Кабель передачи

AAC, также известный как многожильный алюминиевый многожильный провод, изготовлен из нескольких жил жестко вытянутого алюминиевого сплава 1350, который на 99% чист с небольшим количеством кремния, железа и т. Д., Он имеет очень высокую проводимость и устойчивость к коррозии, но очень низкую прочность к весовому соотношению.Вот почему для передачи электроэнергии в сельской местности на большие расстояния предпочтительнее использовать короткие расстояния на станциях.

Проводник из алюминиевого сплава (AAAC)

Для увеличения механической прочности кабеля AAC используется специальный алюминиевый сплав, содержащий магний и кремний. Это увеличивает отношение прочности к весу при сохранении устойчивости к коррозии. Однако проводимость немного падает

Кабель с алюминиевым проводником, армированный сталью (ACSR)

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого изготовлены из оцинкованной стали и окружены жилами из чистых алюминиевых проводников.Стальной сердечник увеличивает прочность кабеля на разрыв, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях передачи на большие расстояния, потому что мы можем изменить прочность стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Он изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердечника, сделанного из оцинкованной стали, он изготовлен из алюминиевого сплава, который увеличивает общую проводимость (допустимую нагрузку) при сохранении прочности на разрыв, если ACSR.

Жилы в пучках:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует воздух вокруг него, что приводит к потере мощности, а также к помехам в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более проводов на фазу, также известную как жгут проводов. Эти проводники изготовлены из одинаковых материалов и разделены прокладкой в ​​равной степени.

Похожие сообщения:

Типы электрических кабелей | Системы Провода и Кабеля

Типы электрических кабелей

• Коаксиальный кабель — используется для радиочастотных сигналов, например, в распределительных системах кабельного телевидения.
• Кабель связи
• Прямой подземный кабель
• Гибкие кабели
• Кабель Heliax
• Кабель в неметаллической оболочке (или строительный неметаллический провод, НМ, НМ-Б)
• Кабель в металлической оболочке (или армированный кабель переменного тока или BX)
• Многожильный кабель (состоит из более чем одного провода и покрыт оболочкой кабеля)
• Спаренный кабель — состоит из двух отдельно изолированных проводов, которые обычно используются в цепях постоянного или низкочастотного переменного тока.
• Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
• Ленточный кабель — полезен, когда требуется много проводов.Этот тип кабеля легко сгибается, и он разработан для работы с низкими напряжениями.
• Экранированный кабель — используется для чувствительных электронных схем или для обеспечения защиты в высоковольтных приложениях.
• Одинарный кабель (время от времени это название используется для провода)
• Погружной кабель
• Кабель Twinax
• Двухжильный кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется в качестве линии передачи между антенной и приемником (например,г., телевидение и радио). Эти кабели скручены для уменьшения кожных эффектов.
• Витая пара — состоит из двух переплетенных между собой изолированных проводов. Напоминает парный кабель, за исключением того, что спаренные провода скручены

Таблицы сечения проводов AWG

В таблице ниже приведены различные данные, включая сопротивление проводов различных сечений и допустимый ток (допустимую нагрузку) на основе пластиковой изоляции. Информация о диаметре в таблице относится к сплошной проволоке .Многожильные провода рассчитываются путем расчета эквивалентной площади поперечного сечения меди. Ток плавления (плавящаяся проволока) рассчитывается исходя из температуры окружающей среды 25 ° C. В приведенной ниже таблице предполагается, что частоты постоянного или переменного тока равны или меньше 60 Гц, и не учитывается скин-эффект. Число витков провода — это верхний предел для провода без изоляции.

AWG	Диаметр		витков провода, без изоляции		Площадь		Медная проволока
							Сопротивление / длина		Допустимая нагрузка при номинальной температуре изоляционного материала 20 ° C или 16 AWG и меньше для одиночных несвязанных проводов в оборудовании:			Ток предохранителя
									60 ° С	75 ° С	90 ° С	Прис	Ондердонк
	(дюйм)	(мм)	(на дюйм)	(на см)	(килограмм)	(мм 2 )	(мОм / м )	(мОм / фут )	(А)			~ 10 с	1 с	32 мс
0000 (4/0)	0. 4600	11,684	2,17	0,856	212	107	0,1608	0,04901	195	230	260	3,2 кА	33 кА	182 кА
000 (3/0)	0,4096	10,405	2,44	0,961	168	85,0	0,2028	0,06180	165	200	225	2.7 кА	26 кА	144 кА
00 (2/0)	0,3648	9,266	2,74	1,08	133	67,4	0,2557	0,07793	145	175	195	2.3 кА	21 кА	115 кА
0 (1/0)	0,3249	8,251	3,08	1,21	106	53.5	0,3224	0,09827	125	150	170	1. 9 кА	16 кА	91 кА
1	0,2893	7,348	3,46	1,36	83,7	42,4	0,4066	0,1239	110	130	145	1,6 кА	13 кА	72 кА
2	0.2576	6.544	3,88	1,53	66,4	33,6	0,5127	0,1563	95	115	130	1,3 кА	10,2 кА	57 кА
3	0,2294	5,827	4,36	1,72	52,6	26,7	0,6465	0,1970	85	100	115	1.1 кА	8,1 кА	45 кА
4	0,2043	5,189	4,89	1,93	41,7	21,2	0,8152	0,2485	70	85	95	946 А	6. 4 кА	36 кА
5	0,1819	4,621	5,50	2,16	33,1	16,8	1.028	0,3133				795 A	5,1 кА	28 кА
6	0,1620	4,115	6,17	2,43	26,3	13,3	1,296	0,3951	55	65	75	668 A	4.0 кА	23 кА
7	0,1443	3,665	6,93	2,73	20.8	10,5	1,634	0,4982				561 A	3,2 кА	18 кА
8	0,1285	3,264	7,78	3,06	16,5	8,37	2,061	0,6282	40	50	55	472 A	2,5 кА	14 кА
9	0,1144	2,906	8. 74	3,44	13,1	6,63	2,599	0,7921				396 А	2,0 кА	11 кА
10	0,1019	2,588	9,81	3,86	10,4	5,26	3,277	0,9989	30	35	40	333 А	1,6 кА	8.9 кА
11	0.0907	2.305	11,0	4,34	8,23	4,17	4,132	1,260				280 А	1,3 кА	7,1 кА
12	0,0808	2,053	12,4	4,87	6,53	3,31	5,211	1,588	20	25	30	235 А	1.0 кА	5.6 кА
13	0,0720	1,828	13,9	5,47	5,18	2,62	6,571	2,003				198 А	798 A	4,5 кА
14	0,0641	1,628	15,6	6,14	4,11	2,08	8,286	2,525	15	20	25	166 А	633 А	3. 5 кА
15	0,0571	1,450	17,5	6,90	3,26	1,65	10,45	3,184				140 А	502 А	2,8 кА
16	0,0508	1,291	19,7	7,75	2,58	1,31	13,17	4,016	22 * ​​на открытом воздухе	13 * закрытые	18	117 A	398 А	2.2 кА
17	0,0453	1,150	22,1	8,70	2,05	1,04	16,61	5,064				99 А	316 А	1,8 кА
18	0,0403	1,024	24,8	9,77	1,62	0,823	20,95	6.385	10	14	16	83 А	250 А	1. 4 кА
19	0,0359	0,912	27,9	11,0	1,29	0,653	26,42	8,051	–	–	–	70 А	198 А	1,1 кА
20	0,0320	0,812	31,3	12,3	1,02	0,518	33,31	10,15	11	7.5	–	58,5 А	158 А	882 А
21	0,0285	0,723	35,1	13,8	0,810	0,410	42,00	12,80	–	–	–	49 А	125 А	700 А
22	0,0253	0,644	39,5	15,5	0.642	0,326	52,96	16,14	7	5	–	41 А	99 А	551 А
23	0,0226	0,573	44,3	17,4	0,509	0,258	66,79	20,36	–	–	–	35 А	79 А	440 А
24	0. 0201	0,511	49,7	19,6	0,404	0,205	84,22	25,67	3,5	2,1	–	29 А	62 А	348 А
25	0,0179	0,455	55,9	22,0	0,320	0,162	106,2	32,37	–	–	–	24 А	49 А	276 A
26	0.0159	0,405	62,7	24,7	0,254	0,129	133,9	40,81	2,2	1,3	–	20 А	39 А	218 А
27	0,0142	0,361	70,4	27,7	0,202	0,102	168,9	51,47	–	–	–	17 А	31 А	174 A
28	0. 0126	0,321	79,1	31,1	0,160	0,0810	212,9	64,90	1,4	0,85	–	14 А	24 А	137 A
29	0,0113	0,286	88,8	35,0	0,127	0,0642	268,5	81,84	–	–	–	12 А	20 А	110 А
30	0.0100	0,255	99,7	39,3	0,101	0,0509	338,6	103,2	0,86	0,52	–	10 А	15 А	86 А
31	0,00893	0,227	112	44,1	0,0797	0,0404	426,9	130,1	–	–	–	9 А	12 А	69 А
32	0. 00795	0,202	126	49,5	0,0632	0,0320	538,3	164,1	0,53	0,3	–	7 А	10 А	54 А
33	0,00708	0,180	141	55,6	0,0501	0,0254	678,8	206,9	–	–	–	6 А	7.7 А	43 А
34	0,00630	0,160	159	62,4	0,0398	0,0201	856,0	260,9	0,3	0,180	–	5 А	6,1 А	34 А
35	0,00561	0,143	178	70,1	0,0315	0,0160	1079	329.0	–	–	–	4 А	4,8 А	27 А
36	0,00500	0,127	200	78,7	0,0250	0,0127	1361	414,8	–	–	–	4 А	3,9 А	22 А
37	0,00445	0,113	225	88. 4	0,0198	0,0100	1716	523,1	–	–	–	3 А	3,1 А	17 А
38	0,00397	0,101	252	99,3	0,0157	0,00797	2164	659,6	–	–	–	3 А	2,4 А	14 А
39	0.00353	0,0897	283	111	0,0125	0,00632	2729	831,8	–	–	–	2 А	1,9 А	11 А
40	0,00314	0,0799	318	125	0,00989	0,00501	3441	1049	–	–	–	1 А	1.Перейти на: a b c d Точно, по определению В электротехнической промышленности Северной Америки проводники сечением более 4/0 AWG обычно идентифицируются по площади в тысячах круговых милов (kcmil), где 1 kcmil = 0,5067 мм 2 . Проволока следующего размера больше 4/0 имеет поперечное сечение 250 тыс. Мил. Круглый мил — это площадь проволоки диаметром один мил. Один миллион круглых милов — это площадь круга диаметром 1000 мил (1 дюйм). Старое сокращение для тысячи круговых милов — MCM . Многожильный провод AWG, размеры Калибры AWG также используются для описания многожильных проводов. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются.При изготовлении круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока. Многожильные провода обозначаются тремя цифрами: общим размером AWG, количеством жил и размером жилы AWG. Количество нитей и AWG пряди разделяются косой чертой. Например, многожильный провод 22 AWG 7/30 — это провод 22 AWG, состоящий из семи жил провода 30 AWG. 6 видов электропроводки для вашего дома Все электротехнические проекты объединяет одно: электромонтаж.При установке новой проводки важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам узнать больше о схемах, существующих в вашем доме. Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку. Современные дома и жилые дома, построенные после середины 1960-х годов, в целом имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормативами или национальными электротехническими нормами.Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, фонари, розетки и т. Д., К главному распределительному щиту. Кабель и провод Важно понимать некоторые основные термины, которые используются при описании проводки. Электрический провод — это проводник, материал, проводящий электричество. Для бытовой электропроводки материал либо медь, либо алюминий (или алюминий с медной оболочкой), хотя алюминий больше не используется.Это может быть многожильный провод или цельный металлический провод, и в большинстве случаев он изолирован с помощью непроводящего пластикового покрытия. С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных с использованием одной оболочки. В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит: один или несколько «горячих» (токоведущих) проводов нейтральный провод заземляющий провод 1.Кабель NM Самым распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самой популярной марки электропроводки. Кабели NM содержат три или более отдельных проводника, обернутых вместе оболочкой, которая представляет собой гибкую пластиковую оболочку. Этот тип кабеля обычно используется для сухой внутренней домашней проводки, включая бытовую технику, арматуру, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета, чтобы указать калибр провода.Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах: Цепи 6 калибра, 55 А в черной оболочке Цепи 8 калибра, 40 А в черной оболочке 10 калибра, Цепи на 30 А поставляются с оранжевой оболочкой Цепи 12 калибра, 20 А поставляются с желтой оболочкой Цепи на 15 А 14 калибра поставляются с белой оболочкой Серая оболочка предназначена для подземных (UF) кабелей. 2.Армированный кабель Когда дело доходит до домашней электропроводки, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях использование кабелей NM не разрешено, и в этих местах вместо них используются бронированные кабели или кабели переменного тока. Проводка переменного тока, также известная как BX, восходит к началу 1900-х годов и имеет гибкую металлическую оболочку, которая обеспечивает дополнительную защиту проводников внутри. В коммерческих зданиях или жилых постройках более трех этажей использовать кондиционер нельзя. 3. Подземный питающий кабель UF (подземный питающий кабель) — это кабель NM, специально разработанный для влажных мест и прямого захоронения в земле. При прокладке проводов под землей или в наружных проектах необходимо использовать УФ-кабель. Другой вариант, который выбирают электрики, — это использовать под землей кабелепровод из ПВХ и протягивать провода через него. Этот тип кабеля обычно используется для питания наружных приборов и содержит изолированные провод под напряжением и нейтраль, а также неизолированный провод заземления. В отличие от кабеля NM, тип UF имеет твердую пластиковую оболочку вокруг каждого провода и серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей. 4. Низковольтный провод Низковольтный провод используется для цепей с напряжением менее 50 вольт. Этот тип электропроводки — правильный выбор для предметов, не требующих большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение. Низковольтная проводка калибра от 12 до 22, она либо изолирована, либо покрыта оболочкой кабеля.Несмотря на то, что электрические разряды с низковольтными проводами обычно не возникают, рекомендуется выключить устройства, прежде чем начинать с ними работать. 5. THHN / THWN Wire Два наиболее распространенных типа изолированных проводов — THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждый из которых имеет цветную изоляцию. И они защищены пластиковой или металлической трубкой. Горячие провода черного, оранжевого или красного цвета; Нейтральные провода белого или коричневого цвета; Заземляющие провода зеленого или желто-зеленого цвета. Что касается изоляции, буквы обозначают ее свойства: T — термопласт; H означает термостойкость, а HH означает высокая термостойкость; W означает номинальное значение для влажных помещений; N означает нейлоновое покрытие для дополнительной защиты. Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, соединения проводов для водонагревателей или вывоза мусора.Поскольку это провода цепи, с ними никогда не следует обращаться с включенными цепями. 6. Телефон и провод для передачи данных В телефонах и в интернет-сетях используются провода низкого напряжения. Хотя наиболее распространенный тип кабеля для этого — Cat (Категория) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и это наиболее эффективный тип для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую емкость и качество, чем стандартный телефонный провод. Даже несмотря на то, что проводка передачи данных не имеет высокого напряжения, все же опасно, что проводка данных соприкасается с домашней проводкой. Поэтому обращайтесь с ним осторожно и не касайтесь оголенных проводов. Типы проводов и кабелей Иллюстрированное объяснение различий между одножильными и многожильными кабелями В старых домах электрическая система, вероятно, состоит из одножильных проводов. Однако сегодня большая часть электропроводки выполняется с помощью многожильных кабелей из-за их удобства использования.Если вы выполняете электромонтажные работы в своем доме, вы можете использовать любой из них или их комбинацию. Одножильные и многожильные кабели Различные типы кабелей и изоляции Двумя наиболее распространенными типами одножильных проводов являются THW и THWN / THHN, которые защищены металлической или пластиковой оболочкой. Сами провода могут быть как одножильными, так и многожильными. Сплошной провод обеспечивает наилучшее соединение, но его жесткость затрудняет прокладку по кабелепроводу, чем многожильный провод. Вы можете приобрести проволоку на лапах или в катушках от 50 до 500 футов. В зависимости от вашей установки обязательно проверьте номинальные характеристики для внутреннего или наружного применения, а также на допуск по температуре. Самый распространенный многожильный кабель изготавливается из металла или пластика и содержит нейтральный провод, «горячий» провод (или два) и заземляющий провод. Нейтральный и токоведущий провода изолированы термопластом; заземляющий провод может быть изолированным, а может и не быть изолированным. Провода имеют цветовую маркировку для защиты от ошибок подключения.Нейтральные провода белого или серого цвета, заземляющие провода зеленого цвета, а горячие провода любого другого цвета. Здесь показаны следующие кабели: Два типа кабеля типа NM, описанные выше, обычно используются для внутренней установки. Самая последняя версия, известная как NM-B, может использоваться только в сухих помещениях и выдерживает нагрев до 140 градусов по Фаренгейту. От 25 до 250 футов. Более крупная версия кабеля NM, называемая большим приборным кабелем, имеет черную оболочку и из-за своей большой площади содержит многожильный, а не сплошной провод, чтобы упростить его прокладку.Бронированный кабель типа MC имеет спиральную металлическую оболочку, но из-за своей дороговизны он обычно не используется для внутренних работ. Различные типы кабелей также различаются по количеству проводников и их размеру. Например, кабель, обозначенный как «14-2» с заземлением, имеет одну нейтраль и один провод под напряжением, а также заземляющий провод. Цифра 14, обозначенная Американским калибром проводов, обозначает диаметр только проводов без изоляции. Чем больше диаметр, тем больше пропускная способность провода.Обозначение жилы проштамповано как на оболочке кабеля, так и на каждом проводе. Наиболее часто используемым металлом для изготовления проводов является медь из-за ее эффективности в качестве проводника. Провод также бывает из алюминия и алюминия, плакированного медью, но, поскольку они не так эффективны в проведении тока, провода должны быть большего размера для достижения той же емкости. Перед тем, как использовать любую из этих альтернатив, проверьте местные нормы и правила. Допустимая допустимая нагрузка Допустимая допустимая нагрузка на изолированные медные проводники в зависимости от размера провода и типа изоляции Следующие ограничения Национального электротехнического кодекса применяются, когда в кабеле или корпусе не более трех токоведущих проводников.Максимально допустимая нагрузка для медного провода Сечения медных проводов и проводников Сечения медных проводов и проводов Бронированный электрический кабель Гибкий армированный электрический кабель змеи проходит через стены, полы и потолки для обеспечения защитная цельнометаллическая оболочка для проводов. Гибкий кабелепровод представляет собой очень прочную, но гибкую защитную оболочку для электрических проводов. © Дон Вандерворт, HomeTips Спиральный металлический трубопровод из оцинкованной стали когда-то был традиционным материалом для электропроводки во многих домах, но с момента изобретения и принятия неметаллического кабеля теперь используется в основном в ситуациях, когда для проводов требуется дополнительная защита. Два или три изолированных провода проходят через каждый бронированный корпус, и каждый провод оборачивается прочной бумагой, называемой втулкой. В двухжильном кабеле один провод черный, другой белый. Они имеют цветовую кодировку, чтобы обеспечить непрерывность всей электрической системы (черный обычно «горячий», а белый — «нейтральный»). Металлический кожух служит заземлением, но армированный кабель также имеет внутреннее заземление или «соединительную полосу», которая должна непрерывно проходить между всеми соединениями. Стальную рубашку можно разрезать ножовкой или согнуть и разрезать по диагоналям, а затем сломать.Специальные разъемы с втулками на концах предназначены для подключения к распределительным коробкам. Бронированный кабель, появившийся в начале 1900-х годов, широко известен как BX, обозначение продукта, которое ему дали его первые производители, Johnson and Greenfield (металлическая оболочка без внутренних проводов называется Greenfield). Сегодня, если это разрешено правилами, BX можно устанавливать только в сухих помещениях. Неметаллический кабель Romex заменил BX как наиболее распространенный тип домашней электропроводки. Защита проводов и кабелей с помощью кабелепровода Кабелепровод выглядит как водопроводная труба и служит для защиты проводников от повреждений, вызванных влагой или ударами.Доступно несколько различных вариантов кабелепровода; вам нужно будет оценить конкретные потребности работы, чтобы определить, какой тип для нее подходит. Тонкостенный металлический канал может быть изогнутым, чтобы принимать углы, или, для больших размеров, может быть снабжен коленами. Andrew McDonough / Shutterstock.com Тонкостенный металлический трубопровод обычно выбирается для участков, где он будет открыт, например, гаражей или подсобных помещений. Тип EMT, как его обычно называют, используется в тех случаях, когда не требуется много изгибов для обхода препятствий.Хотя ЕМТ можно гнуть, купить заготовки гораздо проще. ЕМТ продается длиной до 10 футов; диаметры варьируются от 1/2 дюйма до 2 дюймов. (Для получения дополнительной информации см. Как установить тонкостенный металлический кабелепровод.) Размеры электрического провода и кабелепровода Гибкий металлический кабелепровод выглядит как армированный кабель, но не содержит проводников. Также называемый «Гринфилд», он является предпочтительным каналом для крупных бытовых приборов, таких как водонагреватели, а также для районов, где проложить маршрут ЕМТ было бы слишком сложно.Его можно использовать как на открытом воздухе, так и в помещении. Гибкий металлический шланг продается ногами или катушками по 25 или 100 футов. Диаметр составляет 1/2, 3/4 и 1 дюйм. (Для получения дополнительной информации см. Как установить гибкий металлический трубопровод.) Жесткий неметаллический трубопровод , сделанный из пластика ПВХ, является более легкой альтернативой металлическому каналу для внутреннего использования. Трубопровод Schedule 40 продается длиной 10 футов. Его не следует путать с водопроводной трубой из ПВХ, и его следует использовать только с корпусными коробками из ПВХ, а не с неметаллическими коробками, используемыми с кабелем.(Для получения дополнительной информации см. Как установить жесткий неметаллический кабелепровод .) Оценка области применения кабелепровода, а также количества и размера проводов, которые он будет пропускать, определит диаметр кабелепровода, который вам понадобится. В приведенной выше таблице приведены некоторые рекомендации. Обратитесь к местному подрядчику по электромонтажу, прошедшему предварительную проверку О Доне Вандерворте Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома , и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт Различные типы электрических проводов и кабелей Меган Тунг Под проводом понимается один электрический проводник, а под кабелем понимается группа индивидуально изолированных проводов (проводников), заключенных вместе в оболочку. Оболочка — это непроводящий материал с защитными свойствами для экранирования проводящей части провода / кабеля.Хотя провод является хорошим проводником, он все же может иметь некоторое сопротивление. Провода и кабели могут быть изготовлены из различных материалов, таких как медь, золото и алюминий. У каждого материала разное сопротивление. Толстая проволока будет иметь меньшее сопротивление, чем тонкая проволока из того же материала. Сопротивление проволоки может изменяться пропорционально изменению температуры или длины проволоки. Размер провода указывает на диаметр металлической жилы провода. Выбирая размер проволоки, вы должны учитывать калибр проволоки, емкость проволоки и то, для чего она будет использоваться. Если провод слишком мал, через него будет пропущен слишком большой ток, в результате чего на проводе будет падать больше мощности в виде ватт из-за такого высокого сопротивления. Провод Две категории одножильных проводов — одножильные и многожильные (также называемые плетеными). Сплошной провод жесткий и лучше проводит электричество. Многожильный провод состоит из более мелких проводов, сплетенных вместе. Многожильные провода менее склонны к поломке при многократном сгибании, поэтому этот тип провода часто используется в зарядных устройствах для телефонов. Перемычки — это предварительно нарезанные гибкие многожильные провода разной длины с жесткими концами, которые позволяют легко вставить провод в макетную плату. Монтажный провод обычно представляет собой одножильный изолированный провод, используемый в приложениях с низким током и низким напряжением (<600 В) для выполнения внутренних соединений. Он бывает разных размеров и длины. После того, как соединительный провод обрезается до желаемой длины, можно использовать инструмент для зачистки проводов, чтобы снять изоляцию, позволяя присоединить металлический проводник к цепи. Магнитный провод — это медный или алюминиевый провод, покрытый очень тонким слоем изоляции. Магнитная проволока позволяет наматывать несколько слоев проволоки без короткого замыкания. Когда провод наматывается в катушку и находится под напряжением, он создает электромагнитное поле. Магнитный провод часто используется в трансформаторах, катушках индуктивности, двигателях, электромагнитах, катушках Тесла и других приложениях, которые требуют плотных витков изолированного провода. Wire-wrap wire идеально подходит для намотки проволоки, отсюда и название.Посеребренная медная проволока очень гибкая и хорошо изолирована, но устойчива к истиранию. Накрутка проводов отлично подходит для прототипов, потому что с ней легко выполнять двухточечные соединения и ремонтировать их. Соединения, выполненные с помощью проволочной обмотки, более надежны, чем паяные, из-за большого контакта провода с штырем. Мышечная проволока — это очень тонкая проволока, сделанная из нитинола, которая известна своей способностью сокращаться при приложении электрического тока. Он использовался для защелок на ноутбуках Microsoft® Surface Book. Прочтите эту более подробную статью о том, что такое мышечные спицы и как они работают. Кабель Как упоминалось ранее, кабель — это группа изолированных проводов, заключенных вместе в оболочку. Как правило, кабель имеет по крайней мере один провод под напряжением для протекания тока, один нейтральный провод и один заземляющий провод. Кабели классифицируются в зависимости от количества содержащихся в них проводов и их размера / калибра. Кабели помечены серией букв, за которыми следуют цифра, тире и другой номер.Буквы обозначают тип утеплителя. Первая цифра указывает на сопротивление проводов в кабеле. А цифра после тире указывает количество отдельных жил в кабеле. Если после последнего числа следует буква G, это означает, что кабель также оборудован нетоковедущим заземляющим проводом. Шнуры питания переменного тока безопасно передают ток и напряжение от бытовой электросети к электронному устройству, обычно от источника переменного тока к постоянному. Индивидуально изолированные жилы находятся внутри более прочной защитной внешней оболочки и снабжены разъемами на одном или обоих концах.Размер и количество проводов, номинальные значения тока и напряжения, номинальные температуры и разрешения агентств обычно печатаются вдоль оболочки. Многожильный кабель — это разновидность многожильного провода, в котором каждый кабель содержит от 2 до 60 отдельных проводников внутри общей оболочки. Внутри оболочки могут быть как многожильные, так и одножильные проводники. Эти кабели можно использовать для подключения тяжелой техники, в медицинской электронике, аудиосистемах и т. Д. Ленточный кабель — это серия одножильных проводов, соединенных бок о бок с образованием ленты.Его также можно назвать zip-wire, потому что проводники можно отделить от ленты. Провода не заключены вместе в одну защитную оболочку, как другие типы кабелей, а изолированы по отдельности. Коаксиальный кабель имеет изолированный центральный провод, окруженный экраном из плетеной проволоки, который заключен в жесткую внешнюю оболочку / оболочку. Коаксиальный означает две или более трехмерных линейных формы, которые имеют общую ось. Этот тип линии передачи передает электрические сигналы высокой частоты с низкими потерями.Некоторые из приложений включают передачу сигналов кабельного телевидения, широкополосные сетевые кабели Интернет и подключение радиопередатчиков и приемников к их антеннам. Коаксиальный кабель состоит из внешней пластмассовой оболочки, тканого медного экрана, внутреннего диэлектрического изолятора и медного сердечника. Акустический кабель представляет собой два или более электрических проводника (обычно медных), отдельно изолированных пластиком или резиной. Эти два провода электрически одинаковы, но имеют маркировку для определения правильной полярности аудиосигнала.Кабель динамика используется для электрических соединений между динамиками и источниками усилителя. Есть три основных электрических свойства: сопротивление, емкость и индуктивность. Низкое сопротивление пропускает большую мощность источника через катушку динамика, что означает больше звука. Меган Тунг проходит летнюю стажировку в Jameco Electronics , посещает Калифорнийский университет в Санта-Барбаре (UCSB). Ее интересы включают фотографию, музыку, бизнес и инженерное дело. Базовая электрическая проводка для дома, размеры типов проводов и пожарная сигнализация При электромонтаже дома есть много типов проводов на выбор, некоторые медь, другие алюминий, одни предназначены для использования на открытом воздухе, другие внутри помещений. В целом, однако, существует всего пара разновидностей, используемых для электромонтаж жилого дома. Кабели Romex Romex (показан желтым цветом выше) — торговое название типа электрический провод с неметаллической оболочкой, обычно используется в качестве разводки жилого отделения.Фактически, Romex будет будет самым распространенным кабелем, который вы будете использовать при электромонтаже дома. Ниже приведены несколько основных фактов о электропроводке Romex: Romex ™ является обычным тип жилой электропроводки, относящийся к категории Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или кабель в неметаллической оболочке (NM и NMC). Провода NM и NMC состоят из двух или более изолированные жилы в неметаллической оболочке.В покрытие кабеля NMC непроводящее, огнестойкое и влагостойкая. В отличие от других кабелей, обычно встречающихся в дома, они разрешены во влажной среде, такой как подвалы. Подземные фидерные проводники похожи на НМ и Кабели NMC, за исключением кабелей UF, содержат твердый пластик. сердечник и его нельзя «перекатывать» между пальцами. К Romex применяются следующие правила NEC. проводники: Они должны быть защищены, закреплены и зажаты коробки устройства, распределительные коробки и приспособления. Поддержка устройств, которые могут повредить кабели, например гнутые гвозди и перегнутые скобы не допускаются. Кабели NM и NMC следует закреплять через определенные промежутки времени. которые не превышают 4½ футов, и они должны быть закреплены в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, не соответствующие этому Правило может провиснуть и уязвимо для повреждений. Предназначены для постоянной электропроводки в домах и не должен использоваться в качестве замены электропроводки прибора. или удлинители. Romex используется для большинства осветительных приборов и розеток. схемы в вашем доме. Romex будет помечен как «12-2» или «12-3». Первая цифра указывает калибр провода. На ваш выбор обычно 10, 12 или 14 калибра. Секунда число указывает количество проводников. У Ромекса 12: 2 будет черный (горячий) и белый (нейтральный) провод, а также медь без оболочки провод для заземления. У Ромекса 12-3 будет черный (горячий), красный (горячий), белый (нейтральный) и голая медь.Красный на 12-3 используется для трехпозиционных переключателей света, которые будут рассмотрены позже. Romex 12 калибра рассчитан на 20 ампер и обычно в желтой рубашке. Romex 14 калибра до сих пор используется в некоторых приложений, рассчитан на 15 ампер и имеет серую оболочку. 10 манометр Romex имеет оранжевую рубашку и используется для водонагревателей или сушилки для одежды. Для нашей кабины мы использовали Romex 12-го калибра для всех розеток и цепей освещения. Это очень часто а не пробег 14 калибр.В дополнении к Romex, для электромонтажа дома также требуется несколько больших калибр проводов для приборов большой мощности. Ваш кондиционер или электрическая плита попадает в эту категорию. Таблица ниже перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки в доме. Серия Калибр провода или тип Номинальная сила тока Обычное использование 14-2 Romex 15 А Цепи освещения 12-2 Romex 20 А Освещение и розетки, холодильник 10-2 Romex 30 А Водонагреватель электрический, обогреватели плинтуса 10-3 Romex 30 А Электрическая сушилка для одежды Кабель диапазона 6/3 Cu 50 А , Тепловой насос, Электрический по запросу Водонагреватель Медь 2 калибра 100 А Центральное электрическое отопление AL 1/0 SER 100 А Алюминиевый питатель 1 / 0-1 / 0-1 / 0-2 провод для выключателя 100 А AL 4/0 SER 200 А Алюминий 4 / 0-4 / 0-4 / 0-2 / 0 Сервисный механизм подачи проволоки для Панель выключателя 200A Чтобы точно определить, сколько ампер вы можете запустить через провод определенного калибра и для получения более подробной информации о выборе правильную проводку манометра щелкните здесь. Установка домовой лифт имеет свой набор требований к электричеству. Хотя домашний лифт, вероятно, никогда не понадобился бы в маленькой кабине, он стал довольно распространенным явлением в больших домах. Общие электрические Электрические схемы Часто задаваемые вопросы по электрике Калибр и напряжение проводов Калькулятор капель Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999) Электрооборудование — Основы Жилой Электрические директивы и нормы Приблизительный Электрический и тяговый кабель выключатели и Предохранители Типы проводов и калибровка Определение размеров вашей электрической части Сервис Электрооборудование — Установка главной линии обслуживания Огонь / Дым Установка сигнализации Электропроводка дверного звонка Телефонная проводка Электропроводка низкого напряжения Выводы кабеля Щелкните значки ниже, чтобы получить Соответствие NEC ® Электротехническое оборудование Calc Elite или Electric Toolkit, оба для Android. В Electrical Calc Elite разработан для решения многих распространенных проблем. электрические расчеты на основе кода, такие как сечения проводов, падение напряжения, определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения (аналогично тем, что можно найти на этом веб-сайте), и другие электрические справочные данные. Объяснение различных типов домашней электропроводки Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4-летние степени.Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным. Если вы выполняете простой проект дома своими руками, вам следует знать, какие типы электрических проводов используются в доме. Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки. В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах. Зачем нужно знать об электропроводке дома Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу.Вам нужно знать о типах электрических проводов, когда вы будете: установка новой проводки и необходимость знать, какой тип провода использовать ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы) выполняет любой ремонт или реконструкцию электрооборудования Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе. Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок. Несоблюдение кода увеличивает риск возникновения опасностей, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор. Основы домашнего электрического провода Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин. Кабель против провода Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так. Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые. Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке. Цветовое обозначение оболочки кабеля Наружная оболочка кабелей имеет цветовую маркировку. Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля. Ниже указаны цвет, размер и сила тока: Черный . Провод калибра 8 или 6, цепи 45 или 60 А Оранжевый . Провод 10 калибра, цепь 30 А Желтый . Провод 12 калибра, цепь 20 А Белый . Провод 14 калибра, цепь 15 А Серые кабели — это подземные фидерные (UF) кабели.Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля. Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам. Цветовое обозначение провода В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил. Домашний электрический провод обычно бывает следующих цветов: Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели. Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором. Чистый / зеленый . Этот цветовой код обозначает провода заземления.При замыкании на землю включается заземляющий провод. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество. Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома. Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме вносят вклад в вашу электрическую систему. Этикетка И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики.Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля. Размер провода Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр. Обязательно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания. Но как измерители и сила тока работают вместе? Калибр провода определяет его допустимую токовую нагрузку.Максимальный ток — это величина силы тока, с которой провод может безопасно работать. Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока. Многожильный провод по сравнению с одножильным Когда вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места. Типы электропроводки в доме Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно. Неметаллический кабель В домах, построенных после середины 1960-х годов, проводка относительно стандартная. Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки. Кабель НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод. НМ применяется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах: калибр 14, цепи 15 А калибр 12, цепи 20 ампер калибр 10, цепи 30 ампер 8 калибр, цепи 40 А 6 калибр, цепи 55 А В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка. Правила для кабеля NM Существует несколько правил, касающихся кабеля NM, о которых вам следует знать. Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, они не могут использоваться и в коммерческом строительстве. Кабель НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов. При необходимости используйте подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов. Армированный кабель Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток. Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри. Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны. Подземный питающий кабель Несмотря на то, что кабели AC и NM разработаны для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка. Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель из УФ. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода. Также без проблем может промокнуть. Подобно кабелю NM, кабель UF состоит из трех жил. Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами. Кабель в металлической оболочке Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке. Используется на незавершенных участках, где проводка подвергается опасности физического повреждения. Электропроводка низкого напряжения Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку. Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение. Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля. Телефон и провод передачи данных Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении. И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но наиболее распространенным типом кабеля, используемого для этой цели, является кабель категории 5 или категории 5. Кабели категории 5 — это восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных. Каналы электропроводки Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки. Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях. Каналы для электропроводки могут иметь квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму. В вашем доме вы используете их, чтобы предотвратить запутывание, повреждение проводов и дезорганизацию. Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам. Дополнительная помощь в понимании вашего дома и его электропроводки Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом. Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод. После этого вы должны знать все типы электропроводки в вашем доме. К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в недостроенных местах и ​​кабель низкого напряжения для маломощных розеток. alexxlab Разное Что такое фанкойл: как устроен, виды и принцип работы alexxlab 17.01.2022 0 Разное Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик alexxlab 15.01.2022 0 Разное Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24» alexxlab 14.01.2022 0 Разное Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года alexxlab 13.01.2022 0 Разное Как лучше отапливать гараж: самый экономный способ из всех вариантов alexxlab 13.01.2022 0 Разное Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге alexxlab 12.01.2022 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
