Трехходовой клапан – назначение, виды, устройство

Клапаны регулирующие трехходовые разделительные (смесительные) предназначены для управления технологическими процессами на различных производствах и в коммунальном хозяйстве. Они действуют в автоматическом режиме и в зависимости от исполнения обеспечивают разделение или смешивание потоков рабочей среды.

САЗ «Авангард» предлагает фланцевые трехходовые клапаны разделительные и смесительные собственного производства на выгодных для клиентов условиях. Ассортимент клапанов представлен моделями с номинальным диаметром от 15 до 100 мм, которые могут использоваться для регулировки рабочей среды в трубопроводах с давлением не более 1,6 МПа.

Трехходовой клапан производства САЗ «Авангард»

Оглавление статьи

1. Сфера использования
2. Виды и варианты комплектации
3. Нюансы конструкции и принцип действия
4. Перечень выпускаемых моделей
5. Основные критерии выбора

Сфера использования

Фланцевые клапаны 3-х ходовые применяют для регулировки рабочей среды на технологических трубопроводах пищевого, химического и нефтеперерабатывающего производства. Они также востребованы:

• в сетях горячего водоснабжения и отопления;
• в газопроводах;
• в системах кондиционирования и приточной вентиляции тепличных хозяйств.

Рабочей средой могут быть вода, природный газ, пар, нефтепродукты, аммиак, и другие жидкие и газообразные вещества, в которых скорость коррозии материала корпуса составляет не более 0,2 мм в год.

Область применения клапанов зависит от типа и конструктивного решения, а допустимые условия эксплуатации — от используемых материалов и климатического исполнения арматуры по ГОСТ 15150-69.

Виды и варианты комплектации

Назначение трехходовых клапанов определяется особенностями конструкции. Трехходовой смесительный клапан имеет два входных и один выходной патрубки, и смешивает проходящие через него потоки.

В результате получают рабочую среду с заданными параметрами, а суммарный расход жидкости или газа остается неизменным.

У трехходового разделительного клапана один входной патрубок и два выходных. Он разделяет рабочую среду, при этом общий ее расход остается прежним. Клапаны 3-х ходовые не могут использоваться в качестве запорной арматуры, поскольку не обеспечивают полное перекрывание рабочей среды.

Трехходовой разделительный клапан. На корпусе закреплен заводской шильдик, где показано разделение потоков

Управление клапанами осуществляется следующими исполнительными механизмами:

• Мембранным (пневматическим). Его конструкция включает мембранную головку, стойку и подвижную систему. Рабочие элементы трехходового клапана с мембранным исполнительным механизмом (МИМ) приводятся в движение с помощью пневматического входного сигнала. Он поступает из питающей сети и воздействует на мембрану.
• Электрическим. Он состоит из электродвигателя, редуктора и системы управления. При комплектации клапана электрическим исполнительным механизмом (ЭИМ) регулировка выполняется с помощью внешнего устройства, подающего сигналы для открытия или закрытия затвора.

Трехходовые клапаны с мембранным исполнительным механизмом (МИМ) энергонезависимы и могут использоваться в сложных условиях. Однако пневматический привод подвержен появлению конденсата, а его производительность меньше аналогичного показателя электропривода. Если клапаны 3-х ходовые с МИМ используют для взрывопожароопасных сред, то исполнительный механизм должен быть укомплектован электропневматическим позиционером во взрывозащищенном исполнении.

Трехходовой клапан с мембранным исполнительным механизмом (МИМ)

Фланцевые клапаны трехходовые с электроприводом сочетаются с измерительным оборудованием и отличаются точностью настроек. Они предусматривают возможность дистанционного управления и не наносят вреда экологии, но не могут выполнять свои функции при отключении электроэнергии и отсутствии альтернативного источника.

Клапаны трехходовые с электроприводом чувствительны к уровню влажности воздуха, а при работе с взрывопожароопасными средами, должны быть укомплектованы ЭИМ во взрывозащищенном исполнении.

Трехходовой клапан с электрическим исполнительным механизмом (ЭИМ)

Нюансы конструкции и принцип действия

Клапаны трехходовые разделительные и смесительные производства САЗ «Авангард» имеют прочный литой корпус и три патрубка. Подача среды — односторонняя и совпадает с направлением стрелки на корпусе арматуры. Основной разъем «корпус-крышка» представляет собой фланцевое неподвижное соединение, для крепления которого используют шпильки, гайки и шайбы.

Помимо крышки и корпуса конструкция клапана 3-х ходового включает:

• Узел, позволяющий регулировать процессы в трубопроводе. Он состоит из двух седел и плунжера, направление которого обеспечивает крышка.
• Шток исполнительного механизма, который соединяется с плунжером с помощью резьбовой муфты.
• Мембранный или электрический исполнительный механизм. Он преобразует внешние сигналы в механическое перемещение, и обеспечивает возможность движения рабочих органов клапана.

Конструктивное исполнение уплотнения в затворе — конусное «металл по металлу». Сальниковое уплотнение и прокладки обеспечивают герметичность клапана относительно внешней среды.

Для фиксации трехходовых клапанов на месте монтажа используют фланцевое соединение. Конструкция, размеры и технические требования к фланцам — тип 21 по ГОСТ 33259-2015. Присоединительные размеры и размеры уплотнительных поверхностей соответствуют исполнению B ряд 2 или согласуются с заказчиком.

Ответные фланцы клапанов — приварные плоские тип 01 исполнение B ряд 2 по ГОСТ 33259-2015б или по согласованию с заказчиком. Фланцевое соединение отличается надежностью фиксации и может выполняться без использования специального оборудования. Оно легко демонтируется и позволяет многократно снимать и устанавливать клапаны при проведении ремонтных и профилактических работ.

Принцип работы трехходовых клапанов заключается в преобразовании внешнего электрического или пневматического сигнала в механическое движение. В зависимости от типа исполнительного механизма он подается:

• от внешнего автоматического регулятора давления или температуры;
• из питающей сети или через пневмопозиционер.

Усилие, которое развивают электрический или мембранный исполнительный механизм, передается на плунжер, который перемещается вверх и вниз. В результате перемещения он открывает и закрывает проходные отверстия седел, регулируя расход рабочей среды. При этом суммарный расход жидкости или газа на выходе AB у смесительных и на выходах A и B у разделительных клапанов остается неизменным.

При этом суммарный расход жидкости или газа на выходе AB у смесительных и на выходах A и B у разделительных клапанов остается неизменным.

Схемы распределения потоков рабочей среды в смесительных и разделительных клапанах

Перечень выпускаемых моделей

САЗ «Авангард» производит трехходовые регулирующие клапаны для смешивания и разделения транспортируемой среды, которые согласно таблице фигур обозначаются цифрами 27 и 23 соответственно.

В качестве уплотнительной поверхности затвора клапанов используют коррозионно-стойкую сталь. Материальное исполнение остальных элементов отражено в таблице 1.

Таблица 1

Наименование деталей	Материальное исполнение
	л	лс	нж
Корпус и крышка	Сталь 25Л	Сталь 20ГЛ	Сталь 12Х18Н9ТЛ
Седла и плунжер	Сталь 20Х13		Сталь 14Х17Н2
Сальниковое уплотнение	Фторопласт-4, ТРГ
Прокладка	ТРГ
Гайка и шпилька	Сталь 35	Сталь 20ХН3А	Сталь 14Х17Н2

В клапанах трехходовых смесительных и разделительных с корпусом из нержавеющей стали, которые используются для регулирования рабочих сред с температурой более +350 °C плунжер и седло изготовлены из стали 12Х18Н10Т.

В зависимости от диаметра клапаны комплектуются мембранным исполнительным механизмом (МИМ) 200, 250 и 320 или электрическим — ST mini, ST 0 и ST 0,1. Допустимые условия эксплуатации клапанов трехходовых смесительных и разделительных с электрическим или пневматическим приводом приведены в таблице 2.

Таблица 2

Наименование параметров	Материалы корпуса и крышки
	л	лс	нж
	Климатическое исполнение по ГОСТ 15150-69
	У1	ХЛ1	УХЛ1
Класс опасности рабочей среды	3,4	3,4	2,3,4
Температура рабочей среды	от -40 °C до + 425 °C	от -60 °C до + 425 °C	от -60 °C до + 560 °C
Температура наружного воздуха	с МИМ от -35 °C до +40 °C
	с ЭИМ от -25 °C до +50 °C
	от -40 °C до +40 °C		от -50 °C до +40 °C

Основные критерии выбора

Собираясь купить клапан 3-х ходовой, нужно определиться с его назначением и условиями эксплуатации. Для смешивания потоков жидких и газообразных рабочих сред требуются смесительные модели, а для разделения — разделительные. Интервалы допустимых температур транспортируемых веществ и наружного воздуха зависят от материального и климатического исполнения арматуры.

Основными характеристиками клапанов являются:

• величина условного прохода и пропускная способность;
• максимально допустимое и рабочее давление;
• тип и параметры исполнительного механизма.

Все необходимые данные указаны в сопроводительной документации и с помощью маркировке на корпусе клапана, которая должна соответствовать ГОСТ 4666-2015. Маркировка выполняется:

• С помощью литья на лицевой стороне корпуса указывают давление, условный диаметр и материальное исполнение. Товарный знак производителя располагают с обратной стороны.
• В виде таблички, зафиксированной на корпусе трехходового клапана, где отражена схема подачи рабочей среды.
• На крышке клапана. На ней закрепляют табличку с более полными данными, которые помимо диаметра и давления включают дату изготовления и наименование изготовителя. Также должны быть указаны заводской номер и маркировка трехходового смесительного клапана или разделительного по таблице фигур.

Способ обработки наружной поверхности корпуса арматуры определяет степень защиты металла от появления коррозии.

Трехходовые смесительные и разделительные клапаны производства САЗ «Авангард» окрашены эмалью НЦ-132, цвет которой подбирается в соответствии с ГОСТ 4666-2015 или согласно требованиям заказчика. Она надежно предохраняет корпус от воздействия влаги, препятствует образованию коррозии и продлевает ресурс оборудования. Для трехходовых регулирующих клапанов также характерно:

• безупречное качество изготовления;
• наработка на отказ не менее 10 000 часов и полный средний ресурс не менее 80 000 часов.

Благодаря тщательному отбору материалов и многоступенчатому контролю производства клапаны прослужат не менее 10 лет, сохраняя заявленные производителем функции и технические характеристики.

Трехходовой клапан – принцип работы

Для управления потоками, которые транспортируются по технологическим трубопроводам, применяются трехходовые клапаны. Они относятся к регулирующей трубопроводной арматуре и служат для изменения параметров среды.

Область использования

Промышленные трехходовые клапаны устанавливаются в системах автоматического типа и востребованы:

• в трубопроводах предприятий химической, пищевой, нефтеперерабатывающей и нефтехимической отраслей;
• в сетях приточной вентиляции и при сооружении магистралей горячего водоснабжения и отопления;
• в газовых хозяйствах.

Перечень сред, для управления которыми применяется клапан, включает продукты из нефти и углеводороды в жидком виде, пар и воду, аммиак и воздух, нефть и масляные фракции. Условия эксплуатации определяет климатическое исполнение трехходового клапана, а сферу применения — нюансы конструкции и принцип действия.

Совет! Обратите внимание! Температура окружающей среды, при которой устройства выполняют свои функции, может варьироваться от -25 (35) °C до +50 °C. Нижний предел зависит от вида исполнительного механизма.

Особенности конструкции

В отличие от двухходовых устройств конструкция трехходового клапана отличается наличием трех патрубков. Перечень основных деталей клапана включает:

• прочный и надежный корпус;
• крышку, которая фиксируется с помощью фланцев и крепежа;
• узел, предназначенный для регулирования, и состоящий из плунжера и двух седел;
• мембранный/электрический исполнительный механизм;
• шток, обеспечивающий соединение исполнительного механизма и узла для регулировки потоков.

Рабочий узел изготавливают из стали разных марок, а крышку и корпус — из углеродистой, легированной и нержавеющей стали. Герметичность соединений по отношению к окружающей среде достигается благодаря прокладкам и сальниковому уплотнению.

Трехходовые клапаны с фланцевым соединением отличаются следующими преимуществами:

• Высокими показателями герметичности. Чтобы исключить протечки в местах крепления с трубопроводом, используют прокладки из синтетической резины, фторопласта и других материалов.
• Простотой установки. Благодаря конструкции крепежных элементов при монтаже клапанов для регулировки перемещаемой среды не требуется сложного технологического оборудования.

Повышенный расход металла, который наблюдается при изготовлении фланцевых клапанов и способствует увеличению стоимости, компенсируется за счет продолжительного срока службы и ремонтопригодности. Наличие фланцев предусматривает многократный демонтаж и установку при проведении ремонтных и профилактических работ. Для поддержания герметичности соединений следует обеспечить своевременное подтягивание стыков устройств, используемых для регулировки потоков.

Виды и принцип действия

Нюансы функционирования трехходовых клапанов зависят от их назначения. Они устанавливаются в технологических трубопроводах и служат в качестве разделителя или смесителя (перепутали местами) потоков транспортируемой среды.

В первом случае устройства для регулировки имеют один входной и два выходных патрубка. Управление трехходовым разделительным клапаном осуществляется с помощью исполнительного механизма, который развивает определенное усилие и передает его на плунжер. Тот приходит в движение и перемещается вверх и вниз, обеспечивая открытие или закрытие проходных отверстий седел и осуществляя регулировку расхода транспортируемой среды.

Смесительный трехходовой клапан также управляется с применением исполнительного механизма, но имеет два входных патрубка и один выходной. При передаче усилия плунжер начинает двигаться вверх и вниз и способствует открытию или закрытию проходных отверстий седел, что позволяет регулировать расход перемещаемой по трубопроводам среды.

В этом заключается существенное различие трехходовых моделей от двухходовых клапанов. Они имеют два патрубка и обеспечивают регулировку потоков, изменяя расход перемещаемой среды через проходное сечение.

По своей конструкции смесительный и разделительный клапаны несколько схожи, так как состоят из корпуса, привода, рабочего узла, крепежных деталей и уплотнений. Основное различие заключается в строении элемента, предназначенного для регулировки потоков транспортируемых сред.

Обратите внимание! Трехходовой клапан нельзя применять в качестве запорной арматуры, поскольку он не обеспечивает полное перекрытие подачи транспортируемой среды. Закрытым может оставаться лишь один из патрубков, а два остальные всегда открыты.

Варианты исполнительных механизмов

Трехходовой клапан с МИМТрехходовой клапан с ЭИМ

Исполнительные механизмы представляют собой устройства, с помощью которых приводятся в движение рабочие органы разделительных и смесительных трехходовых клапанов. Обычно они состоят из элемента для регулировки, привода и прибора, который обеспечивает управление.

Различают следующие виды исполнительных механизмов:

• Электрический (ЭИМ).
• Мембранный (МИМ). Он относится к пневматическим устройствам, которые обеспечивают преобразование сигнала в механическое движение за счет давления сжатого воздуха.

Смесительный трехходовой клапан с электроприводом, как и разделительный клапан, отличается простотой монтажа и может взаимодействовать с различными измерительными приборами. Они обеспечивают оперативную передачу сигнала от управляющего устройства, в том числе и на удаленном расстоянии. Модели с электроприводом почти бесшумны во время работы, экологически безопасны, могут управляться дистанционно и имеют высокую точность настроек.

Среди недостатков такого оборудования можно выделить возможность отключение двигателя в случае повреждения электрической сети и повышенную чувствительность к влажности окружающего воздуха. Кроме того, тип электрического привода должен соответствовать условиям эксплуатации. К примеру, для устройств, с помощью которых можно разделить или смешать потоки транспортируемых взрывопожароопасных сред, понадобится взрывозащищенный электрический исполнительный механизм.

Для пневматического привода характерны следующие преимущества:

• простота функционирования;
• возможность использования в районах с экстремальной температурой;
• применение в трубопроводах, по которым перемещаются взрывопожароопасные среды;
• малый вес.

К недостаткам МИМ, которые используются для функционирования трехходовых клапанов, относятся вероятность появления конденсата и сравнительно низкий КПД. Они обеспечивают недостаточную точность и плавность хода без применения специальных дополнительных устройств.

Обратите внимание! На случай аварийной ситуации конструкция устройств, укомплектованных МИМ или ЭИМ, предусматривает ручное управление.

Нюансы монтажа и обслуживания

Перед установкой клапанов в технологическом трубопроводе необходимо визуально осмотреть все детали и исключить наличие внешних механических повреждений. Кроме того, нужно проверить состояние соединения устройства с ЭИМ или МИМ, а также плавность и легкость хода штока. Оборудование, с помощью которого можно разделить или смешать потоки транспортируемой среды, следует очистить от консервационной смазки и промыть растворителем.

Монтаж клапана осуществляется горизонтально, располагая его исполнительным механизмом вверх. Если устройство размещается под наклоном, то под ЭИМ или МИМ понадобится установить опоры. Монтаж ниже линии горизонта запрещается.

При установке клапанов в технологических трубопроводах нужно также выполнять следующие правила:

• Располагать устройство таким образом, чтобы стрелка на корпусе совпадала по направлению с движением транспортируемой среды.
• Обеспечить защиту изделий с ЭИМ от атмосферных осадков, если установка предполагается на открытом воздухе.
• Использовать фильтр при наличии в перемещаемой среде примесей, размер которых более 70 мкм.
• Устанавливать запорную арматуру, чтобы обеспечить возможность демонтажа разделяющих или смешивающих клапанов.
• Избегать воздействия вибрации и других нагрузок от трубопровода, для чего предусматривают опоры или компенсаторы.

Место установки оборудования должно быть доступным, чтобы создать необходимые условия для профилактического осмотра и проведения ремонтных работ.

Помимо соблюдения технологии монтажа для продолжительного функционирования клапанов важно своевременное и технически грамотное обслуживание. Его проведение осуществляется при отсутствии давления в трубопроводе и предусматривает каждые 6 месяцев проверку:

• общего состояния;
• герметичность сальникового уплотнения;
• крепежных соединений.

При этом запрещается использование уплотнений меньшего или большего сечения при замене расходных материалов. Также не допускается разборка клапана при наличии в нем остатков среды, подтяжка фланцевых соединений и применение устройства в качестве опоры для трубопровода. Органы управления оборудования должны быть защищены от самопроизвольного включения и иметь конечные выключатели для сигнализации.

Обратите внимание! Монтажные работы должны проводиться с соблюдением требований безопасности, а при использовании ЭИМ нужно обеспечить возможность подключения заземления.

Особенности выбора

При выборе трехходового клапана для установки в технологическом трубопроводе, необходимо сначала определиться с его назначением. Это обусловлено тем, что устройства для смешивания или разделения потоков среды отличаются принципом действия и особенностями конструкции. Кроме того, нужно обращать внимание на следующие параметры:

• условный проход;
• пропускную способность;
• вид и характеристики исполнительного механизма;
• рабочие и максимально допустимые показатели температуры и давления.

Основные характеристики клапанов указываются в сопроводительной документации и на корпусе изделий. Маркировка осуществляется согласно требованиям ГОСТ 4666-2015 и предусматривает следующие виды:

• Литым способом на лицевой стороне корпуса с указанием материала, условного диаметра и давления. На обратной стороне должен находиться товарный знак изготовителя.
• На прикрепленной к поверхности корпуса табличке указывают схему, по которой происходит подача транспортируемой среды.
• В табличке, зафиксированной на крышке, должна быть отражена следующая информация — наименование производителя, маркировка согласно таблице фигур и заводской номер. Кроме того, указывают условное давление и диаметр, дату изготовления и знак обращения на рынке стран, входящих в Таможенный союз.

Наружные поверхности клапанов окрашивают в цвет, который выбирают в соответствии с ГОСТ или с учетом пожеланий оптовых покупателей. Каждому виду материала обычно соответствует свой цвет.

Обратите внимание! Разъемные соединения новых устройств должны иметь гарантийные пломбы. Места их размещения указываются в сборочных чертежах и отмечаются пятнами эмали красного цвета.

Старый Оскол:

• Телефон: +7 (4725) 46-93-70, 46-94-70
• E-mail: [email protected], [email protected]
• Адрес: Котел, Промузел, площадка «Монтажная», проезд Ш-6, стр. 19
• Часы работы: С пн. по пт.: с 8:00 до 17:00, пятница — сокращенный день на 1 час.

Москва:

• Телефон: +7 (495) 229-45-77, 648-91-91
• E-mail: [email protected]
• Часы работы: С пн. по пт.: с 9:00 до 18:00, пятница — сокращенный день на 1 час.

Казань:

• Телефон: +7 (843) 533-16-67, 570-00-47
• E-mail: [email protected]
• Часы работы: С пн. по пт.: с 8:00 до 17:00, пятница — сокращенный день на 1 час.

Трехходовой клапан для отопления: установка смесителя с терморегулятором

Трехходовой смесительный кран нужен в системе отопления для разделения, смешения, перенаправления потоков теплоносителя с различной температурой, чтобы на выходе получить оптимальную температуру в системе.

Устройство используется в смесительных и разделительных узлах отопительных систем. Теплообменник котла нагревает воду до определенной заданной температуры, которая поступает в систему без изменения температуры. Цель использования устройства – поддержание стабильной различной температуры в разных контурах, зачем и нужен клапан в системе, в которой присутствует как минимум 2 контура: малый котельной и большой для теплообменников.

Важно! Смесительный кран обязательно необходимо устанавливать, если котел работает на твердом топливе. В отопительных контурах с таким котлом наблюдаются существенные перепады температуры.

Устройство трехходового клапана и принцип работы

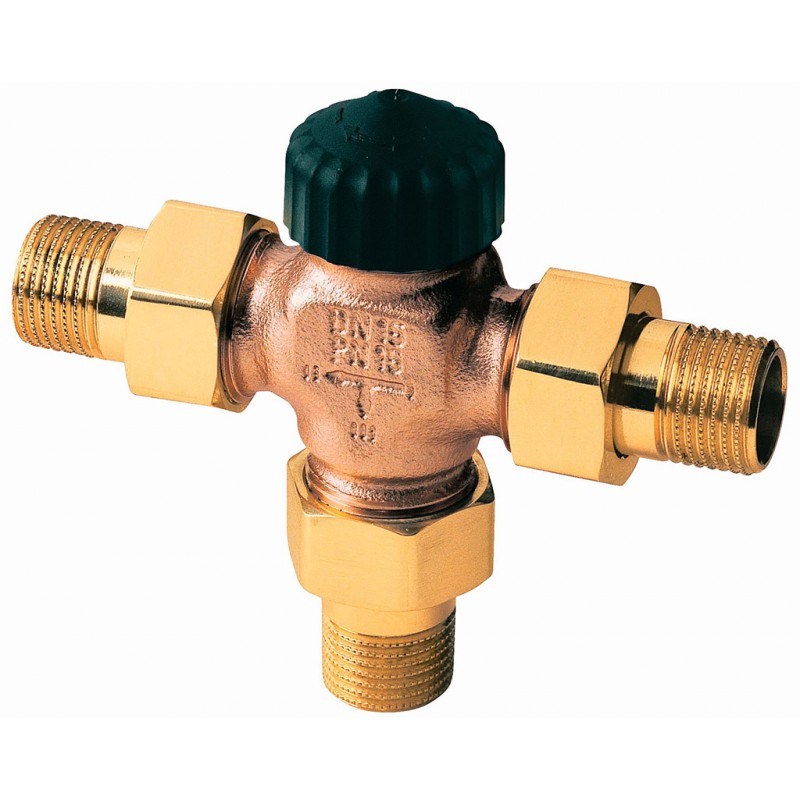

Клапан представляет собой тройник, в котором 2 отверстия входные, и одно – выходное. В первые два поступает горячий и холодный теплоноситель, который, смешиваясь до нужной температуры, через выходное отверстие идет в систему. Корпус трехходового клана изготавливается из металла: латунь, сталь, чугун, или из другого материала, покрытого антикоррозийным сплавом.

В качестве регулирующего элемента внутри корпуса установлен шар или шток, который выполняет функцию «выключателя»: когда температура потока выходит за рамки заданных, он перекрывает сообщение между каналами. Непосредственно управление работы происходит благодаря внешнему приводу. Виды трехходовых клапанов различаются исходя из его типа.

У шаровых клапанов большая пропускная способность по сравнению со штоковыми. Соответственно, у шарового крана внутри создается меньшее гидравлическое сопротивление.

Факт! Смесительный клапан может быть без управляющего элемента, его можно регулировать самостоятельно. У такого тройника обычно установлена специальная ручка. Это неудобно и может вызвать некорректную работу системы отопления. Лучше выбирать устройство с автоматическим управлением. Если есть желание обойтись без сервопривода, следует установить на кран вентиль с термоголовкой.

Принцип работы термовентиля: датчик приводит в движение запорное внутреннее устройства клапана при нарушении температурного режима теплоносителя. Минусы термостатического клапана: корректная работа только для простых контуров малых помещений.

Какие существуют виды трехходовых клапанов

h3_2

Конструкция устройства неизменна – металлический тройник. Различаются клапаны по типу управления:

• Гидравлический;
• С термоголовкой;
• Пневматический;
• Электрический (с электроприводом).

Принцип работы гидравлического привода: запорный механизм приводится в движение при помощи потока рабочей жидкости. Пневматический привод реагирует на перемену давления в системе.

Наиболее надежным считается кран с электрическим сервоприводом. Он обеспечивает точную автоматическую регулировку работы системы. Электрические датчики (преобразователи температуры) в постоянном режиме производят замеры параметров воды, проходящей через кран с сервоприводом. В случае критических изменений данных, датчики дают сигнал контроллеру, который приводит в движение запорный механизм.

Критерии выбора и принцип управления

Тип трехходового клапана зависит от будущих условий эксплуатации:

1. Небольшие помещения. Если планируется подключение теплого пола, например, в ванной, кухне, туалете, то целесообразно применение устройства с термоголовкой. Это простая и подходящая для небольших контуров конструкция.
2. Отопление на несколько помещений или на этаж в доме. В таких системах предусмотрено несколько контуров: низкотемпературный для полов, высокотемпературный для радиаторов и малый контур котла. Для разделения ставят трехходовой кран с гидравлическим или пневмоприводом. Принцип работы крана предельно простой: не дать смешиваться потокам из разных контуров.
3. Многоконтурная сложная система. Если в доме или жилом комплексе планируется монтаж большого количества контуров, разветвленное радиаторное отопления, то необходимо установить трехходовые краны с сервоприводами. Причем следует разбить отопительную сеть на несколько зон, на каждую из которых монтировать электрический кран либо устроить крупный смесительный узел.

Совет! При выборе электрического клапана для сложного отопления, кроме управляющего элемента, необходимо ориентироваться и на сечение входящего патрубка. Чем оно меньше, тем больше гидросопротивление. Кран в этом случае может некорректно работать.

Установка трехходового клапана

В принципе, клапан любого механизма (термостатический, гидравлический, электрический и т.д.) устанавливается идентично.

В системе с одним теплым полом чаще всего смесительный кран устанавливается на линии обратного потока остывшего теплоносителя. Электрический и термостатический привод приведет в движение запорный механизм, открывающий «дорогу» поток, если теплоноситель будет достаточной температуры, то привод уменьшит количество обратки. В системе отопления, состоящей только из теплого пола, трехходовой кран работает для регулировки силы потоков.

Трехходовой кран отдельно для котла устанавливается для предотвращения попадания слишком холодного теплоносителя во входящий трубопровод. В противном случае, в теплообменнике будет образовываться конденсат, что приведет к поломке оборудования. Целесообразно применение нескольких трехходовых клапанов в многоконтурной системе отопления без коллекторного узла. Устанавливают кран на входящем трубопроводе в котел.

Независимо от вида клапана, его монтаж обеспечивает корректную работу систем с разными количествами контуров. Рекомендуется отдавать предпочтения кранам с электроприводом, он считается наиболее надежным. Принцип электрического управления сложнее, чем термо- или ручного. Целесообразно применять краны с сервоприводом с твердотопливными многофункциональными котлами.

Подключение клапана в систему отопления достаточно простое, но способно избавить от серьезных проблем в будущем.

Трёхходовой кран для систем отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия  различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления.

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

принцип работы термостатического смесительного в системе, установка и подключение, как работает

Трехходовой клапан — это вид запорной арматуры.

Она предназначена для смешивания или перенаправления потоков для достижения нужной температуры теплоносителя.

Устройства применяются для создания разделительных или смесительных узлов магистралей отопления вне зависимости от их вида и температурных условий.

Трехходовые клапаны для отопления: что это такое?

Термовентиль подготавливает теплоноситель с заданными параметрами и применяется:

• для управления системой подогреваемого пола;
• с целью регуляции и контроля отопления в комнатах одного здания, в том числе между этажами;
• для создания отопительных систем в нескольких отдельных зданиях.

Приборы выполняют регулировку выделения тепла, изменяя количество, а не температуру теплоносителя. Благодаря этому можно выполнять обогрев помещений разной интенсивности, не меняя размер радиаторов.

Конструкция

Трехходовой клапан — металлический тройник с тремя патрубками, сверху оснащённый шайбой регулировки. В смесительном кране два впускных отверстия и одно — выпускное. В разделительном — два выходных патрубка и один входной.

Для изготовления корпуса используются латунные сплавы, чугун, а также другие материалы с антикоррозийным покрытием.

Фото 1. Металлический трехходовой клапан для системы отопления, сверху располагается шайба регулировки.

Регулирующим элементом служит шток или шар, размещённый во внутренней части трехходового клапана. Когда температурные показатели превышают заданные значения, этот элемент снижает поступление жидкости из одного из каналов. Работает при помощи внешнего (гидравлического, электрического, пневматического) привода.

Справка! Пропускная способность больше у шаровых клапанов, поскольку их регулирующие элементы создают более низкое гидравлическое сопротивление.

По какой схеме работает?

Через один вход вентиля подаётся нагретый теплоноситель, через другой — обратка (остывший поток).

Фото 2. Схема, в которой отражается принцип работы трехходового клапана в системе отопления с твердотопливным котлом.

Из выпускного патрубка выходит смешанная до оптимальной температуры вода. Внутри под регулировочным элементом установлен термочувствительный датчик — ёмкость, наполненная жидкостью или газообразным веществом.

При нагреве содержимое ёмкости расширяется, действует на исполнительный узел, который заставляет работать механизм.

В каких местах ставят

Выбор схемы врезки трехходового клапана подбирается с учётом характера системы отопления. Смешивающие и разделяющие краны врезают в подающую трубу от источника тепла, коллектора в месте соединения с байпасом.

При таком подключении перегретый теплоноситель сможет циркулировать по малому кругу (разделение) или будет смешиваться с охлаждённой водой.

Для деления потоков контура устройство иногда ставят на трубу обратки на месте стыковки с перемычкой байпаса. Во всех случаях клапан монтируют в паре с циркуляционным насосом.

Байпас — резервный путь для теплоносителя, обеспечивающий работу системы при нештатных ситуациях. Выполняется в виде перемычки между трубами подачи и обратки.

Разновидности по принципу работы в системе

• Смесительные. Понижают температуру теплоносителя путём смешивания горячей воды и охлаждённого потока. Оснащены одним впускным отверстием и двумя выпускными. Применяются для регулировки температуры потока.
• Разделительные. Не изменяя температуру, разделят поток на два. Один входной патрубок, два — выходных. Применяются для перенаправления потока на разные контуры.

Фото 3. Разделительный трехходовой клапан, имеет два выходных патрубка и один входной.

Вам также будет интересно:

Классификация по методу управления

Привод — управляющий элемент, заставляющий двигаться регулирующий шток (шар) и обеспечивающий функционирование всего устройства.

Приводные узлы могут быть как электромеханическими, пневматическими, гидравлическими, так и ручными. По принципу управления приводы трехходовых клапанов подразделяются на следующие виды:

• Термостатический. Во внутренней полости расположен теплочувствительный элемент, заключённый в специальную ёмкость. При нагревании увеличивается в объёме, воздействует на шток, заставляет работать весь механизм. Привод легко снимается, используется для изделий небольшого диаметра, применяемых в бытовом отоплении.
• Термостатическая головка. Оснащена термочувствительным датчиком, вынесенным в трубу и связанным с приводом специальной капиллярной трубкой. Выполняет более точную регулировку, чем термостат.
• Электропривод с контроллером. Чувствительные датчики замеряют температуру теплоносителя, передают информацию контроллеру, который даёт сигнал и заставляет работать механизм. Такое приводное устройство выполняет очень точную регулировку.

Фото 4. Трехходовой клапан с термостатическим смесительным приводом, заставляет работать весь механизм отопительной системы.

• Сервопривод. Упрощённая версия предыдущего вида. Контроллер в клапане отсутствует, привод получает сигналы от датчика и управляет штоком напрямую.

Важно! Самый простой по устройству привод — ручной. Регулировка выполняется поворотом колпачка, соединённым с верхней частью штока.

Четыре критерия выбора термостического смесительного устройства

1. Количество контуров. Для одноконтурного отопления, обогрева небольших помещений подходят клапаны с термоголовкой. Для сложных разветвлённых систем со множеством контуров надо установить смесительный узел, в котором используют клапаны с автоматическим электроприводом.
2. Диаметр. Чем меньше сечение входного патрубка, тем сильнее гидросопротивление, при котором прибор работает не корректно. Поэтому диаметр не должен быть меньше сечения контуров отопительного оборудования.
3. Пропускная способность. Для оптимального выбора сравните значение обозначенного в инструкции коэффициента пропускной способности клапана с общей производительностью структуры отопления.
4. Материал. Латунь имеют высокие показатели коррозионной стойкости и прочности. Кроме того, краны с корпусами из сплавов на базе меди заметно долговечнее и легче чугунных.

От чего зависит стоимость?

Самые дорогие модели — снабжённые высокоточными датчиками и программируемыми терморежимами.

Согласно заданным значениям автоматические регуляторы меняют температуру циркулирующей воды в зависимости от времени суток.

А также цена зависит от производителя, самую дорогостоящую запорную арматуру выпускают западные компании, самую доступную по стоимости — совместные предприятия с заводами на территории России (Valtec).

Внимание! Не рекомендуется экономить на функциональности оборудования, поскольку правильно подобранный трехходовой автоматический клапан поможет сократить расход топлива до 50%.

Монтаж и подключение: как его установить?

Устройства с любыми видами приводов устанавливаются одинаково. Основная сложность состоит не в подсоединении крана к системе, а в составлении правильной схемы отопления, определения в ней места клапана и выборе оборудования. Для точного расчёта системы нужно обладать специальными знаниями, поэтому установку лучше доверить квалифицированным специалистам.

Инструкция по установке

Термостатические элементы обычно имеют заводскую фиксированную настройку. Сервоприводы настраивают при помощи контроллеров, руководствуясь прилагаемой инструкцией.

• Подготовьте трехходовой клапан, инструменты для монтажа.
• Если контуры отопления эксплуатировались ранее — спустите воду.
• Расположите клапан по течению потока, соответственно стрелкам на корпусе.
• Проверьте отверстия изделия, в них не должны попасть остаточные частицы сварки, мусор, пыль.
• Ось термостатической головки расположите перпендикулярно оси трубопровода. Допускается любое положение монтажа, за исключением того, когда привод располагается под клапаном.
• Сделайте узел легко съёмным для возможной замены. Для этого монтируйте клапан с помощью специальных соединителей с внутренней или внешней резьбой и уплотнителями или «американки».

Общие рекомендации

• Трехходовой клапан врезается в контур перед насосом для отопления.
• Перед устройством устанавливается фильтр грубой очистки.
• Манометры обязательно монтируются до и после клапана.
• Не допускается действия на корпус нагрузок растяжения, кручения, сжатия, изгиба от водопровода.
• Для корректной работы при нестабильном давлении перед клапаном монтируются дросселирующие устройства.
• При установке привод всегда должен располагаться над краном.
• Учитывайте рекомендации производителя, указанные в техпаспорте.

Каким производителям можно доверять?

Рынок предлагает большой выбор запорно-регулировочной арматуры авторитетных брендов и неизвестных компаний.

В рейтинге популярности лидируют вентили шведского бренда Esbe, отличающиеся надёжностью и долговечностью. Не менее качественные изделия выпускает корейский концерн Navien.

Трехходовые полностью автоматические клапаны с высокой точностью регулировки изготавливает Danfoss (Дания). Изделия американской марки Honeywell отличаются простой конструкцией и удобством установки. Сочетание демократичной цены и качества — отличительная черта клапанов компании Valtec.

Полезное видео

В видео специалист рассказывает об особенностях установки трехходового клапана в отопительную систему.

Заключение

Правильный выбор и подключение трехходового клапана обеспечит корректную работу отопления с любым количеством контуров. При покупке отдавайте предпочтение моделям, снабжённым гарантией и технической документацией.

Трехходовой клапан — Энциклопедия отопления

Трехходовой клапан используется в модулях отопления, водоснабжения и тёплый пол для смешивания теплоносителя. Смесительные только соединяют потоки, термостатические делают это в определённом температурном режиме. Как устроен трехходовой клапан, на какие особенности следует обратить внимание при покупке, читайте в очередной статье Энциклопедии отопления.



Особенности конструкции



Трехходовой клапан представляет собой сборно-разборный тройник с отводами. По бокам впускающие входы для холодной и горячей воды, внизу выход для смиксованного потока. Такая схема применяется при проектировании смесительных клапанов.





Смесительные и разделительные клапаны



Разделительные имеют схожее устройство, за исключением отводов. Принимающий патрубок будет всего один, под ним располагаются выпускающие отверстия. Теплоноситель попадает сначала в верхний отсек, затем разводится по контурам. Данная система применяется в горячем водоснабжении, кондиционировании, в частности воздухонагревателях.



Смесительный клапан





Разделительный клапан



Внешне практически не отличаются. Достаточно повнимательнее рассмотреть чертежи, чтобы понять, разница есть, причем весьма существенная. Смеситель укомплектован штоком с одним шаровым клапаном. Именно он закрывает проход. Разделительные имеют два клапана, располагаются в патрубках. Работают попеременно. Когда первый блокирует проход, второй наоборот открывается, пуская рабочую жидкость в другой проход.



Виды трёхходовых клапанов



Трехходовой клапан выпускают в различных модификациях, отсюда и такое количество классификаций. Мы рассмотрим самые популярные. Первая основывается на управлении. Клапаны делают ручными или автоматическими. Стандартный вариант, конечно, ручной. Внешне напоминает обычные шаровой кран, только с тремя отводами. Поворотную ручку заменяет вращающаяся рукоятка.







Смесительные клапаны легко преобразовывают в электрические, при условии совместимости с приводами. В результате получается своеобразный моторчик, который вращается с заданной скоростью, на выходе образуется поток с фиксированной температурой, что является оптимальным решением в многоконтурном отоплении.





VRG 131 с сервоприводом



В такой системе важно правильно распределить теплоноситель по потребителям. К примеру, в детской комнате надо повысить температуру, а в гостевой убавить. Сделать это с минимальными потерями, не нарушив общих настроек, можно с помощью термостатического клапана, совмещённого с сервоприводом, который также подходит для системы тёплый пол.









Читаем и расшифровываем маркировку



Производители запорной арматуры очень любят составлять мудреные названия с множеством цифр и буквенных обозначений. Чтобы не рассуждать пространно, возьмём конкретный пример.





Термостатический клапан ESBE VTA 321 DN 20 20-43C, kvs 1,6



Эсби известен своей педантичностью и фанатичностью в хорошем смысле. Инженеры компании проектируют одни из самых надёжных клапанов. Звание завоёвано упорным трудом и детальной проработкой всех элементов.



VTA занимает нишу термостатических клапанов, применяются в ГВС и холодном водоснабжении. Это современные и безопасные устройства. Последнюю характеристику обеспечивает функция против ошпаривания, поэтому вта успешно применяется в отоплении.



Серия 300, именно к ней относится 321 моделька, соответствует разнице температур плюс-минус 2 градуса. Максимальная температура теплоносителя не должна превышать 95 градусов. 521 модификация, побратимая 300, менее точная и более гарабаритная. Стабильность 4 градуса, предельная температура до 100 градусов. Длина 60 миллиметров против 46.



DN 20 это условный проход, равен 3/4 дюймам и далее до 2. Типоразмеры зависят от диаметра трубы и соединений. Например, балансировочные коллекторы и гидрострелки, к которым подключается клапан, имеют типовую резьбу. К ней подбираются подводки и запорная арматура.



KVS характеризует пропускную способность, сколько кубов теплоносителя может пройти через клапан за час, при условии, что он в открытом состоянии. Чем больше, тем эффективнее работает система.



Данные о температуре показывают диапазон настройки. VTA 321 рассчитаны на режим от 20 до 43 градусов.



Материал. Как правило, используется латунь. Термостойкий сплав отлично показал себя в испытаниях на износостойкость. Ржавчины не боится, как и резкой смены условий. Специальная обработка укрепляет металл, усиливает сопротивляемость внешним факторам.



Найди свой клапан



Купить  трехходовой качественный клапан просто, если знать где и у кого. Обращайтесь в профильные компании. Это фирмы, специализирующиеся на тепловом или сантехническом оборудовании. У нас клапаны приобретают для модулей котельных и теплого пола.



Вы можете заказать любую модель из каталога. Наш специалист уточнит наличие и сроки поставки. Главное, удостовериться, что именно этот клапан нужен вашему котлу, а точнее смесительной группе. Для начала просмотрите в проектных документах схему обвязки, узнайте, сколько теплоносителя «съедает» система. Также можно воспользоваться формулой расчёта.





Температуру на обратной линии можно посмотреть в паспорте котла. Средний показатель 45-50 градусов, поэтому к ним предпочтительнее заказывать клапаны с диапазоном регулировки 35-60 С.



Перед установкой проверяем клапан. Задаём минимальную температуру и заливаем в патрубок горячую воду. Исправный клапан перекроет поток. Смонтированный смеситель также можно протестировать. Сравните температуру на термостате с актуальной на обратке, значения должны быть одинаковыми.







Обязательно осмотрите клапан. Корпус цельный, без вмятин, царапин и прочих повреждений. Разборные элементы прочно зафиксированы. Изделие упаковано в фирменную коробку, внутри инструкция. Если всё перечисленное верно, поздравляем, вы купили действительно качественный клапан.

Трехходовой клапан для отопления

Трехходовые клапаны – виды и применение

Трехходовой клапан  — это сложное сантехническое устройство, предназначенное  для установки в промышленных системах тепло и хладоснабжения для выполнения различных функций. Конструктивно клапан состоит их 3-х отводов в виде Т-образного устройства с внешним приспособлением регулировки или без него с исполнительным элементом внутри корпуса. Наибольшее распространение получил трехходовой клапан для отопления, он устанавливается на радиатор системы отопление в каждом квартире.

Виды трехходовых клапанов

Производство трехходовых кранов сложный технологический процесс и, как правило, фирмы изготовители выпускаю только определенную линейку продукции с узким спектром технологического применения.

Выпускаемые трехходовые клапаны очень разнообразны и различаются:

по материалу из которого изготовлен:

• латунные,
• из бронзовых сплавов,
• стальных,
• чугунных.

по внешнему исполнению:

• фланцевые,
• муфтовые,
• с резьбовыми штуцерами.

по функциональности:

• регулирующие,
• термостатические,
• смесительные,
• разделительные,
• перепускные
• предохранительные.

по способу регулировки:

• с термомеханическим элементом,
• с пружинным клапаном давления,
• с ручным приводом,
• с электромеханическим приводом.

Применение трехходовых клапанов

Сегодня, трехходовые клапаны применяются практически во всех отраслях промышленности для обеспечения заданного течения технологических процессов в производстве. Повсеместно используют этот вид регулирующих приборов в энергетике: устанавливается трехходовой клапан на системе отопления, как смеситель (вместо устаревших элеваторных узлов), как регулятор на стояках и радиаторах в наших домах.

Трехходовые шаровые краны

: большое отклонение

Опубликовано: DirectMaterial, 22.04.2019 11:04

Трехходовой шаровой кран Трехходовой шаровой кран, вид спереди.

Все любят хорошее развлечение. Для некоторых это хорошая книга. Для других это сочная романтическая комедия. Для промышленных материалов (вода, масло, газ, растворители и т. Д.) Это, вероятно, трехходовой шаровой кран.

Трехходовые (3-ходовые) шаровые краны — это простейшее средство для изменения направления потока в водопроводе, трубопроводной арматуре и других промышленных применениях.Поворот ручки может изменить поток от одного порта к другому, открыть два порта для приема жидкости / газа, отправить содержимое двух труб в один или полностью остановить поток. См. Блок-схему внизу этой статьи.

В зависимости от области применения вам может потребоваться выбрать тип трехходового шарового крана. Существует двух типов трехходовых шаровых кранов — L-Port и T-Port , названных по формам, выполненным в зависимости от направления потока. В L-Port (L-образный) шар имеет два отверстия, просверленных под углом 90 градусов и пересекающихся посередине.Т-образный порт (Т-образный) аналогичен, за исключением того, что одно из отверстий полностью просверлено через шар, образуя Т-образную форму с тремя отверстиями.

L-Port , который также называют «отводным клапаном», является наиболее часто используемой версией трехходового шарового клапана. В зависимости от расположения трубопровода поворот ручки на 90 градусов будет перенаправлять перекачиваемый материал с одной трубы на другую. Или в других приложениях вы можете переключаться с одного насоса на другой с общей розеткой.Чтобы использовать клапан L-Port в любом случае, вы должны использовать средний порт в качестве общего порта.

На шаровых клапанах DuraChoice индикаторы потока врезаны в верхнюю часть штока для облегчения считывания.

С T-образным портом , который также можно назвать «смесителем» или «смесительным клапаном», вы обычно используете один из боковые порты как общий порт. Такое выравнивание позволило бы потоку проходить прямо через клапан, а также обеспечивать направление потока на 90 градусов при повороте ручки. Универсальность конструкции T-Port также позволяет одному источнику одновременно снабжать два выходных патрубка, если это требуется приложением.

Т-образный клапан называется «смесительным клапаном» , потому что вы можете использовать его для проталкивания двух веществ в одну трубу. В этом случае две входные трубы могут быть соединены с двумя боковыми портами, а средний порт будет общим портом для выхода.

Хотя L-порт полезен в большинстве приложений, вы должны учитывать схему трубопроводов вашего проекта. В некоторых случаях T-порт может быть лучшим вариантом, поскольку боковой порт считается общим портом. Эта конфигурация также имеет преимущество создания максимального потока, когда жидкость / газ прокачивается прямо через клапан, вместо того, чтобы поворачивать за угол, как это было бы при любом использовании L-порта.

Однако важно отметить, что не имеет положения «выключено» для Т-образного клапана , за исключением промежуточного положения между четырьмя положениями нормального направления. Это не рекомендуется, так как полное отключение не может быть гарантировано.

Гарантия на DirectMaterial.com — это хорошая цена. Независимо от того, называете ли вы их L-образным, T-образным, L-образным или T-образным типом, смесительным клапаном или переключающим клапаном, мы предлагаем обе разновидности трехходовых шаровых кранов размером от 1/4 до 2 дюймов.Проверьте нас в любое время.

Это указывает на различные схемы потока, возможные с 3-ходовыми шаровыми кранами L-типа и T-типа

Модели потока для трехходового шарового крана

Выберите подходящий трехходовой многопортовый шаровой кран для смешивания или отвода потока

Последнее обновление 9 ноября 2018 г.

Проточный трехходовой шаровой кран

Двухходовые и трехходовые шаровые краны являются наиболее распространенными типами шаровых кранов. Трехходовые шаровые краны особенно полезны, потому что их можно настроить таким образом, чтобы упростить контроль потока газа и жидкости.Например, их можно использовать для перенаправления потока масла из одного резервуара в другой.

Наши онлайн-каталоги регулирующих клапанов и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Краны шаровые трехходовые канистра

• Отсечение или перекрытие потока
• Переключение потока между двумя разными источниками
• Объединить поток из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения
• Перенаправить поток, идущий из одного источника в другой пункт назначения
• Разделение потока из одного источника между двумя исходящими пунктами

Этот пост посвящен основным конструктивным различиям между потоком L-образной (L-образный) и Т-образной (T-образной) схемами в трехходовых шаровых клапанах.Я также опишу некоторые способы, которыми положение ручки в сочетании с диапазоном поворота ручки используется для управления потоком через типичные конструкции трехходового шарового крана.

Помимо электронной книги в формате PDF, содержащей эту статью, ISM также имеет новый связанный справочный ресурс. Это наша диаграмма режимов потока для трехходового шарового клапана .

Вид спереди типичного трехходового шарового клапана с ручкой, которая вращается параллельно плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Вид спереди еще одного распространенного трехходового шарового крана. Он имеет ручку, которая поворачивается под прямым углом к ​​плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Чем трехходовой шаровой кран отличается от двухходового шарового крана?

Двухходовые шаровые краны широко используются в качестве запорных клапанов для газов или жидкостей (сред), движущихся по закрытым трубным или трубопроводным системам.Это из-за их простоты и надежности. Двухходовые клапаны имеют два порта или отверстия, через которые труба или шланг подсоединяются к клапану. Шар в двухходовых шаровых кранах имеет одно прямое отверстие, через которое жидкость или газ (среда) проходят через клапан.

Поток через шаровой клапан со стандартным отверстием несколько ограничен, поскольку отверстие в шаре внутри клапана меньше диаметра труб, соединенных с портами клапана. Вариант для уменьшения или устранения сопротивления потоку через шаровой кран — использовать шаровой кран с полным проходом.

Узнайте больше о шаровых кранах с полным проходом и шаровых кранах со стандартным отверстием. В этом сообщении блога описываются различия между полнопроходными или полнопроходными шаровыми кранами и стандартными портовыми клапанами. Он также включает список часто задаваемых вопросов, в котором описаны некоторые основы конструкции шарового крана.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Комбинируйте британские и метрические соединения. Посмотреть видео.

Трехходовые шаровые краны имеют три порта или соединения для трубы.В общем, трехходовые клапаны могут решать более сложные задачи управления потоком, чем двухходовые клапаны. Это делает их полезными для многих типов приложений процессов.

Например, трехходовой шаровой кран одного типа может использоваться для смешивания очищенной воды из одного источника с концентратом сока из другого источника. Несколько иная конструкция трехходового клапана может перенаправлять поток топлива из одного бака в другой, в то же время при необходимости полностью перекрывая поток топлива.

При выборе правильного трехходового шарового клапана важно как понимать основные варианты конструкции трехходового клапана, так и планировать, как эти клапаны будут использоваться.Во-первых, немного об основах.

Что такое трехходовой шаровой кран?

Трех-, четырех- и пятиходовые шаровые краны называются многоходовыми. Трехходовой шаровой кран — самый распространенный многоходовой шаровой кран. Трехходовой шаровой кран имеет три порта или отверстия, которые подключены к трубопроводу или трубке для прохождения потока газа или жидкости (среды). Эти порты обычно описываются как одно впускное и два выпускных порта или одно выпускное и два впускных порта в зависимости от направления потока через клапан.

Трехходовые шаровые краны популярны, потому что они представляют собой экономичный и простой способ обеспечить как отсечку, так и управление направлением потока в одном корпусе клапана.

Шаровой кран — Узнайте о шаровых кранах с плавающей опорой и шаровыми кранами на цапфе на HardHat Engineer
Хотя этот технический блог направлен на управление потоком большого диаметра и высокого давления, он содержит полезную и очень хорошо иллюстрированную информацию трехходовой шаровой кран.

Управление потоком через трехходовой клапан осуществляется путем сочетания способа установки трубопровода, поворота ручки шара клапана и пути потока через шар клапана (отверстие шара или отверстие).

Используя правильный тип клапана и настройку, можно управлять потоком способами, которые соответствуют одному или нескольким различным требованиям процесса, например

• Полностью перекрыть поток
• Смешайте поток из двух разных источников
• Перенаправить поток из одного пункта назначения в другой
• Разделение потока из одного источника между двумя разными направлениями
• Поочередно блокировать поток в одном направлении, позволяя потоку продолжаться в другом

Есть одно простое, но ключевое отличие внутренней конструкции, которое определяет, на что способен трехходовой шаровой кран.Это важное конструктивное отличие заключается в характере потока или форме канала через шар внутри клапана. Большинство трехходовых шаровых кранов имеют шарики клапана с формой потока, имеющей форму заглавной буквы L (L-образный поток, L-поток, L-образный канал, два направления) или заглавной буквы T (Т-образный поток, T-поток, T. -порт, три направления).

Я опишу основы трехходовых шаровых кранов с потоками как L-образной, так и T-образной формы, но сначала я опишу шаровые краны L-формы потока. Четкое понимание течения по L-образной схеме значительно упрощает понимание течения по Т-образной схеме.

Шарики клапана L-образной формы имеют проточные каналы в форме заглавной буквы L

Типичный шаровой клапан L-образной формы

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если он предназначен для клапана вертикального типа, прорезь под шток будет напротив одного из отверстий (отверстий для прохода потока шара).

Схемы потока

л, иногда называемые шарами под углом 90 градусов, чаще всего используются для обеспечения потока из одного общего впускного отверстия в одно из двух разных выпускных отверстий.Вот почему трехходовые шаровые краны с L-образной схемой потока часто называют переключающими клапанами.

Что такое переключающий клапан?

Переключающий, селективный или направленный клапаны — это альтернативные названия, используемые для шаровых кранов L-образной формы. Это связано с тем, что эта конструкция клапана широко используется для отклонения или изменения потока, выходящего через один из двух различных выходов или портов клапана. Ручные трехходовые шаровые краны L-образной формы, используемые в качестве переключающих клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего или входного отверстия для потока.

В этом трехходовом шаровом клапане с L-образной схемой потока доступны два пути потока: слева или справа.

Шаровые краны L-образной формы с ручками, которые могут поворачиваться на 90 градусов (четверть оборота ручки), также называются двухпозиционными клапанами. Они могут отклонять поток влево или вправо одним поворотом ручки на 90 градусов.

Серия PMBV — Переключающие шаровые краны (спецификация) от ISM
Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным отверстием, предназначенные для использования в качестве переключающих клапанов без положения отсечки.

Когда их ручкам разрешается дополнительный поворот на 90 градусов, всего на 180 градусов (половина оборота ручки), они могут полностью остановить поток. Обычно их называют трехпозиционными клапанами.

Если угол поворота рукоятки не ограничен встроенными ограничителями рукоятки клапана, шаровой клапан с L-образной схемой потока также может поворачиваться либо на 270 градусов (три четверти поворота рукоятки), либо на 360 градусов (полный оборот на ручка). Эта свобода вращения обеспечивает два возможных положения отключения.

Трехходовой шаровой кран в горизонтальном исполнении с L-образной схемой потока имеет два возможных положения отсечки.

У четырехпозиционного клапана эти два положения закрытия клапана разнесены только на 90 градусов или четверть оборота.

Большинство клапанов горизонтального типа L имеют ручки, которые могут поворачиваться на 180 градусов. Это предусматривает три варианта потока:

• Левый поток
• Правый поток
• Отсечь или перекрыть поток

Опять же, этот тип трехходового шарового клапана с L-образной схемой потока обычно описывается как трехпозиционный клапан.

Вид спереди типичного трехходового шарового клапана с L-образной схемой потока. Схема потока

Трехходовые шаровые краны L-образной формы вертикального типа имеют два возможных пути потока и два возможных положения выключения.

Для шарового клапана L-образной формы вертикального потока нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов (пол-оборота) направляет поток влево или вправо (см. Предыдущие изображения).Однако, если клапан повернут только на 90 градусов (четверть оборота) в любом направлении, ручка будет обращена либо к передней, либо к задней части клапана. В этих положениях ручки поток через клапан перекрывается.

Многие клапаны вертикального типа L-образной формы имеют ручки, которые можно поворачивать только на 180 градусов или пол-оборота. Это обеспечивает все три варианта: левый поток, правый поток и одно положение выключения.

Серия BVPM — шаровые краны с внутренней резьбой NPT (спецификация) от ISM
Серия BVPM миниатюрных латунных клапанов вертикального типа включает трехходовые шаровые краны.Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия BLV — шаровые краны с внутренней резьбой NPT (спецификация) от ISM
Серия BLV миниатюрных латунных клапанов вертикального типа включает трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия PBV3 — 3-ходовые шаровые краны (спецификация) , Трехходовые шаровые краны серии PBV3 — монтаж на панели (спецификация) и Серия PBV3L — Большой 3-ходовой шар Клапаны (спецификация) из ISM
Эти пластиковые миниатюрные клапаны вертикального типа представляют собой типичные шаровые клапаны с L-образным отверстием, вращающимся на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Рассмотрим подробнее поток L-образной формы горизонтального типа.

В этом трехходовом шаровом клапане горизонтального типа с L-образной схемой потока положение рукоятки по умолчанию обеспечивает поток между общим отверстием клапана внизу и левым отверстием клапана.

Если ручка клапана повернута против часовой стрелки на 90 градусов, шар L-образного потока внутри клапана также повернется на 90 градусов против часовой стрелки. Затем вместо этого он направляет поток вправо.Теперь поток проходит между общим или нижним портом и правым портом.

Что такое двухпозиционные шаровые краны L-образной формы?

Здесь начинаются некоторые сложности. Обычный трехходовой шаровой кран с L-образной схемой потока (см. Выше) часто ограничивается только этим поворотом ручки на 90 градусов. Этот очень простой трехходовой шаровой кран обычно называют двухпозиционным. Его еще называют дивертерным, переключающим или направляющим клапаном.

Почему ручки важны для трехходовых шаровых кранов?

Ограничения на угол поворота ручки шарового крана обеспечиваются какими-либо упорами ручки (красные стрелки).Обычно это продолжения рукоятки и верхней части корпуса клапана. Они действуют, препятствуя вращению ручки. Эти упоры предотвращают поворот ручки за пределы установленного диапазона движения.

Рукоятка ограничена этим клапаном, и ее ручка (красные стрелки) мешает движению ручки клапана, ограничивая ее поворот на 90 градусов.

Трехпозиционные шаровые краны L-образной формы

Также доступны трехпозиционные трехходовые шаровые краны с L-образной схемой потока.У них есть ограничение поворота ручки на 180 градусов.

В такой конструкции положение ручки могло бы начинаться с свободного пути потока между нижним и левым портами (положение 1). Поворот ручки клапана на 90 градусов против часовой стрелки во второе положение по-прежнему позволяет потоку проходить через клапан, но на этот раз поток находится между нижним и правым портами.

Поворот клапана еще на 90 градусов против часовой стрелки, всего 180 градусов (положение 3), перекрывает весь поток через клапан.Такие шаровые краны с L-образной схемой потока обычно называют трехпозиционными клапанами: исходное положение, поворот на 90 градусов и поворот на 180 градусов.

Трехходовой шаровой кран L-образной формы с поворотом на 180 градусов (трехпозиционный) имеет два пути потока и одно положение отсечки.

Четырехпозиционные шаровые краны L-образной формы

Когда ручка поворачивает шар клапана на 90 градусов против часовой стрелки (положение 2), путь потока изменяется, и теперь поток может проходить между нижним общим портом и правым портом.

Поворот ручки еще на 90 градусов против часовой стрелки (положение 3), на 180 градусов от исходного положения, поворачивает шар клапана в положение, при котором поток между любыми портами клапана невозможен, и этот клапан теперь «выключен».

Если рукоятку можно повернуть еще на 90 градусов против часовой стрелки (положение 4), всего 270 градусов, шар клапана все равно не будет пропускать поток, и клапан все равно будет закрыт.

Поворот ручки этого клапана еще на 90 градусов против часовой стрелки, всего 360 градусов, возвращает его в исходное начальное положение.Поток снова может проходить через клапан между нижним общим портом и левым портом.

В целом шаровые краны трехходовые описываются по их характеристикам:

• Схемы течения (L-образная или Т-образная схема потока)
• Ориентация ручки (горизонтальная или вертикальная)
• Сколько поворотов на 90 градусов или положений позволяет ручка

Это типичные варианты положения рукоятки, указанные в описании клапана:

• Две позиции (90 градусов)
• Три позиции (180 градусов)
• Четыре позиции (270 или 360 градусов)

Для многих шаровых кранов L-образной формы обычно обеспечивается дополнительная гибкость, позволяющая перемещать ручку.У этих клапанов есть ручки, которые можно снять со штока клапана и затем снова прикрепить в другом исходном положении.

Далее я хотел бы описать основы трехходового шарового крана Т-образной формы.

Пути потока для шариков Т-образной формы имеют форму заглавной буквы T

Обычный шаровой клапан с Т-образным профилем

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если бы он был предназначен для клапана вертикального типа, паз штока был бы напротив дна или общего отверстия.

Шарики с Т-образной схемой потока, иногда называемые шарами с углом поворота 180 градусов, широко используются для объединения двух входных потоков и их объединения для выхода через одно общее выходное отверстие. В зависимости от требований процесса возможно и обратное. То есть разделите поток, поступающий из одного общего порта, на два исходящих потока, каждый из которых выходит из клапана через другой порт клапана.

Клапаны потока

Т-образной формы не ограничиваются только разделением или разделением потока. Они также могут действовать как клапаны потока L-образной формы и перенаправлять поток от одного выпускного отверстия к другому.

Как и клапаны L-образной формы, проточные клапаны T-образной формы изменяют путь потока с помощью поворота ручки на четверть. В зависимости от допустимого диапазона движения рукоятки они могут обеспечивать отводной поток, смешивание или разделение потока и прямоточный поток.

В одном важном отношении шаровые краны с Т-образной схемой потока сильно отличаются от шаровых кранов с L-образной схемой. Обычные проточные клапаны Т-образной формы не могут обеспечивать управление отсечкой. Они могут либо ограничить поток к любым двум из трех портов клапана, либо позволить потоку через все три порта клапана одновременно.Вот почему шаровые краны с Т-образной схемой потока иногда называют смесительными.

Что такое смесительный клапан?

Смесительные клапаны — это альтернативные названия, используемые для шаровых кранов с Т-образным профилем. Это связано с тем, что эта конструкция клапана широко используется для смешивания или объединения потоков, поступающих из двух разных источников. Обычные ручные трехходовые шаровые краны с Т-образным профилем, используемые в качестве смесительных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего выходного порта.

Как и в шаровых клапанах с L-образной схемой потока, каждый поворот ручки на 90 градусов изменяет путь потока через клапан.Как и в случае клапанов L-образной формы, повороты ручки могут быть ограничены конструкцией с использованием упоров ручки.

Трехходовой шаровой кран горизонтального типа с Т-образной схемой потока имеет четыре возможных пути потока.

Обратите внимание, что каждое изменение схемы потока слева направо представляет собой поворот ручки на 90 градусов против часовой стрелки. Каждый поворот ручки вызывает соответствующий поворот шара клапана на 90 градусов. Это изменяет путь потока через клапан.

Т-образные шаровые проходы для трехходовых шаровых кранов вертикального типа

Шаровой кран с Т-образным профилем вертикального типа немного отличается от клапанов горизонтального типа.У вертикальных Т-образных клапанов нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов не изменяет путь потока. Однако, если клапан поворачивается только на 90 градусов в любом направлении, когда ручка обращена либо к передней, либо к задней части клапана, поток перекрывается.

Загрузите бесплатную PDF-файл с диаграммой потоков для трехходовых шаровых кранов ISM.

Типичный трехходовой шаровой кран вертикального типа с Т-образным профилем Схема потока

Трехходовые шаровые краны с Т-образным профилем вертикального типа имеют один возможный путь потока и одно возможное положение выключения.Начальное положение ручки находится слева. Слева направо каждое изображение представляет собой поворот ручки клапана на 90 градусов против часовой стрелки.

Большинство клапанов вертикального типа Т-образной формы имеют ручки, которые могут поворачиваться только на 90 градусов (одно положение) или 180 градусов (два положения). Это обеспечивает оба варианта потока:

• Отсечка потока
• Расход между всеми тремя портами

Поточные клапаны с Т-образным профилем вертикального типа иногда называют клапанами с тройниковым отверстием или клапанами с шариками с тройниковым отверстием.

Общие области применения шарового клапана с L-образным отверстием:

Переключающие клапаны, запорные клапаны, байпасные клапаны, переключающие клапаны, гидрораспределители

• Перенаправить поток из одного накопительного резервуара в другой
• Изменить источник потока с одного насоса на другой
• Изменить источник потока с одного резервуара на другой
• Отвод потока от чиллера или нагревателя для удовлетворения сезонного спроса
• Отключить весь поток, сохраняя возможность выбора между двумя направлениями потока или двумя источниками потока

Общие области применения шара с Т-образным отверстием:

Пробоотборные клапаны, продувочные клапаны, смесительные клапаны, байпасные клапаны, клапаны постоянного расхода

• Объединить поток из двух разных источников
• Разделение потока между двумя разными направлениями
• Альтернативный поток между двумя разными источниками
• Разрешить смешивание потока из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения

Заключение

Как правило, трехходовые шаровые краны описываются на основе их режимов потока (L-образный или T-образный поток), ориентации ручки (горизонтальный тип или вертикальный тип) и количества поворотов на 90 градусов, на которое ручка может поворачиваться:

• Две позиции (90 градусов)
• Три позиции (180 градусов)
• Четыре позиции (270 или 360 градусов)

В зависимости от того, как просверлен шар клапана, и конфигурации трубопровода, поток газа и жидкости может быть отведен, смешан, заблокирован в одном направлении или полностью перекрыт.Многопортовые клапаны экономят место и позволяют отказаться от лишнего тройника и клапана. Понимание основных вариантов конструкции трехходового шарового крана упрощает выбор правильного трехходового клапана и упрощает планирование его установки.

Другие сообщения блога по теме

Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь?
Обзор того, что важно при выборе материала корпуса шарового крана. Температура, давление и коррозионная стойкость являются ключевыми вопросами, когда выбирают между пластиком и металлом.Когда металл — это определенно лучший выбор, наиболее распространенными металлами корпуса мини-шарового крана являются латунь и нержавеющая сталь. У каждого есть свои плюсы и минусы.

Прессованные, кованые или холоднотянутые латуни для миниатюрных клапанов
Обзор формования, обработки и формы латуни для изготовления миниатюрных шаровых и обратных клапанов. Латунь — отличный выбор материала для миниатюрных клапанов. Узнайте больше о том, почему латунь является таким полезным металлом для изготовления клапанов.В этом посте также рассматриваются некоторые из основных методов промышленной формовки латуни.

Как ISM может помочь вам найти правильный миниатюрный клапан для вашего приложения

Персонализированное обслуживание клиентов и ресурсы, доступные на веб-сайте ISM, могут оказаться большим подспорьем при выборе клапана. Доступные онлайн-ресурсы включают справочные руководства по химической совместимости, габаритные чертежи и спецификации продуктов. Наши онлайн-каталоги клапанов управления потоком и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Об авторе

Стивен К. Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщику миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

«Вернуться на главную страницу блога

Руководство по выбору трехходовых шаровых кранов

ВА Серия

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов

VIP серии

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

G (BSPP): от 3/8 дюйма до 2 дюймов

VIP-EVO серии

Материалы

Корпус: Алюминий (несмачиваемый)
Торцевое соединение: Латунь с никелевым покрытием (смачивание)
Поршень: Хим.Латунь с никелевым покрытием (контактирующая со средой)
Седло: ПТФЭ, 15% стекловолокно Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов
G (BSPP): от 3/8 дюйма до 2 дюймов

Угловые клапаны

Материалы

Корпус: SS или бронза
Уплотнения: PTFE

Подключения

NPT: от 3/8 дюйма до 2 дюймов
Tri-Clamp: от 1/2 дюйма до 2 дюймов

J Серия

Материалы

Корпус: Латунь
Уплотнения: BUNA или Viton

Подключения

NPT: от 3/8 дюйма до 1 дюйма

VAX серии

Материалы

Корпус: SS или латунь
Уплотнения: FPM
Седла: PTFE

Подключения

NPT: от 3/8 дюйма до 1 дюйма

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

P2 серии

Материалы

Корпус: ПВХ
Уплотнения: EPDM или витон
Седла: ПТФЭ

Подключения

NPT: от 1/2 «до 4»
Клейкое гнездо: от 1/2 «до 4»

101 серии

Материалы

Корпус: Никелированная латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: от 3/8 дюйма до 3 дюймов

26 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ и витон
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

36 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ
Седла: RPTFE

Подключения

NPT: от 1/4 «до 3»
Сварка с муфтой: от 1/4 «до 3»
Tri-Clamp: от 1/2 «до 4»

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка с муфтой: от 1/2 «до 4»

XLB серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

150 #: 1/2 дюйма до 6 дюймов

V Серия

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: ПТФЭ, TFM или 50/50
Седла: ПТФЭ, TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
150 # / 300 #: 1/2 дюйма до 8 дюймов
Tri-Clamp: 1/2 дюйма до 4 дюймов

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

30D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

Tri-Clamp: от 1/2 «до 4»

31D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ / витон или RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

33D серии

Материалы

Корпус: Латунь
Седла: RPTFE
Уплотнения: RPTFE / витон

Подключения

NPT: от 1/4 дюйма до 2 дюймов

MPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: TFM
Уплотнения: TFM

Подключения

150 #: от 3/4 дюйма до 6 дюймов
300 #: от 1 1/2 дюйма до 6 дюймов

PTP серии

Материалы

Корпус: PVC
Седла: PTFE
Седла: EPDM или Viton

Подключения

NPT: 1/2 дюйма на 2 дюйма
Клейкое гнездо: 1/2 дюйма на 2 дюйма

BFY серии

Материалы

Корпус: Нержавеющая сталь 316L
Седла: EPDM, SIlicon или Viton

Подключения

Tri-Clamp: от от 1/2 до 6 дюймов
Стыковая сварка: от 1/2 до 6 дюймов

FE серии

Материалы

Кузов: PVC
Седла: EPDM

Подключения

Вафля: от 1 1/2 до 12 дюймов

FK серии

Материалы

Кузов: GRPP
Сиденья: Полипропилен

Подключения

Межфланцевый: от 1 1/2 дюйма до 12 дюймов
С выступом: От 2 1/2 дюйма до 12 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: RPTFE

Подключения

Межфланцевый: От 2 до 12 дюймов
С выступом: От 2 до 12 дюймов

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: От 3 до 48 дюймов
С проушинами: От 3 до 48 дюймов
ANSI класс 150, 300, 600

ST серии

Материалы

Корпус: Ковкий чугун с эпоксидным покрытием
Седла: BUNA или EPDM

Подключения

Межфланцевый: От 2 до 12 дюймов
С выступом: От 2 до 24 дюймов

XLD серии

Материалы

Корпус: Ковкий чугун с покрытием PFA
Седла: Витон

Подключения

Межфланцевый: От 2 до 24 дюймов
С выступом: От 2 до 24 дюймов

061 серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Заглушка: Ковкий чугун с футеровкой PFA

Подключения

150 #: 1/2 дюйма до 4 дюймов

067 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ

Подключения

150 #: 1/2 дюйма до 4 дюймов

GVI серии

Материалы

Корпус: Углерод или нержавеющая сталь
Накладка : SS, TFE или PEEK

Подключения

150 #: 1/2 дюйма до 4 дюймов
300 #: 1/2 дюйма до 4 дюймов
NPT: 1/2 дюйма до 2 дюймов
SW: 1/2 дюйма до 2 дюймов

GV серии

Материалы

Корпус: Бронза или нержавеющая сталь
Отделка: Бронза, SS или PEEK

Подключения

NPT: 1/2 дюйма до 2 дюймов
Стыковая сварка: 1/2 дюйма до 2 дюймов

GH серии

Материалы

Корпус: Чугун
Отделка: Бронза или нержавеющая сталь

Подключения

150 # Фланец: от 2 1/2 до 8 дюймов
300 # Фланец: от 2 1/2 до 8 дюймов

21 серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 2 дюймов

282 серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная x внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

282LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

Ручные клапаны

2-ходовые шаровые краны

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 дюйма до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с выступом: от 2 до 8 дюймов

112LF серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

282LF серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная резьба c внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

250LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

Ручные клапаны

2-ходовые шаровые краны

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 дюйма до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с выступом: от 2 до 8 дюймов

FireChek® серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: Delrin®

Подключения

NPT: 1/4 «
ISO: 1/4″

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / пластина: 3 дюйма и 4 дюйма

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка с втулкой: 1/2 дюйма до 4 дюймов

ESOV серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седло: Трим API 8 или 12
Уплотнение крышки: Графит

Подключения

150 #: от 2 до 16 дюймов
300 #: от 2 до 16 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / пластина: 3 дюйма и 4 дюйма

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка с муфтой: от 1/2 «до 4»

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

Межфланцевый: От 2 до 12 дюймов
С выступом: От 2 до 12 дюймов

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка с втулкой: 1/2 дюйма до 4 дюймов

F Серия

Материалы

Корпус: Алюминий с полиуретановым покрытием

Момент

Пружинный возврат: до 56 500 дюймов / фунт.
двойного действия: до 59000 дюймов / фунт.

O Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25600 дюймов / фунт.

P Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25600 дюймов / фунт.

CE серии

Материалы

Корпус: Поликарбонатный пластик (ABSPC)

Момент

100 дюймов / фунт.

V4 серии

Материалы

Корпус: Алюминий с эпоксидным покрытием

Момент

125 или 300 дюймов / фунт.

R4 серии

Материалы

Корпус: Поликарбонат

Момент

300 или 600 дюймов / фунт.

S4 серии

Материалы

Корпус: Антикоррозийный полиамид

Момент

до 2600 дюймов / фунт.

O Серия

Материалы

Корпус: Литой под давлением алюминиевый сплав

Момент

до 8680 дюймов / фунт.

B7 серии

Материалы

Корпус: Алюминий с эпоксидным порошковым покрытием

Момент

до 20 000 дюймов / фунт.

FEX серии

Легко модернизируется на

Шаровые краны HPF, 150F и 300F

Улавливатель серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердые вещества: 1 микрон
Вода: Удаление 100%

Комбинированный фильтр-элиминатор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

твердых тел: .01 микрон
Вода: Удаление 100%

01N Серия

Материалы

Корпус: Нейлон

Подключения

NPT: 1 »

01A Серия

Материалы

Корпус: Алюминий

Подключения

NPT: 1 «

Серия DM-P

Материалы

Корпус: Пластик

Подключения

NPT (наружная резьба): от 1/4 дюйма до 1 дюйма

A1 серии

Материалы

Корпус: Алюминий или нейлон

Подключения

NPT: 1 дюйм или 2 дюйма

MAG серии

Материалы

Корпус: Нержавеющая сталь

Подключения

NPT: от 1/4 дюйма до 2 дюймов
BSPP: от 1/4 дюйма до 2 дюймов
Т-образный зажим: от 1/2 дюйма до 2 дюймов

G2 серии

Материалы

Корпус: нержавеющая сталь , алюминий или латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов
Т-образный зажим: 3/4 дюйма до 2 1/2 дюйма
Фланец: 1 дюйм до 2 дюймов

TM серии

Материалы

Кузов: ПВХ, график 80

Подключения

NPT: от 1 до 4 дюймов
Клейкое гнездо (внутренняя): от 1 до 4 дюймов
Фланец: от 3 до 4 дюймов

WM-PT серии

Материалы

Кузов: ПВХ лист.60 или 80

Подключения

Клейкое гнездо (наружная): от 1/2 «до 4»
Вставка: от 1 1/2 «до 8»

WWM серии

Материалы

Кузов: ПВХ лист. 60 или 80

Подключения

Клейкое гнездо (папа): от 1/2 «до 4»
Вставка: от 1 1/2 «до 8»

LM серии

Материалы

Корпус: Алюминий

Подключения

NPT: 1/2 «

WM серии

Материалы

Корпус: Бронза с эпоксидным покрытием

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLC серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLCH серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

D10 серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 1 дюйма
Фланец: 1 1/2 дюйма до 2 дюймов

WM-PC серии

Материалы

Корпус: Полимер, армированный волокном

Подключения

NPT: от 1/2 «до 1 1/2»

WM-PD серии

Материалы

Корпус: Полиамид, армированный стеклом

Подключения

NPT: 1/2 — 3/4 дюйма

Импульсный выход

для счетчиков воды

Узнайте, что такое импульсный выход, и сравните счетчики воды, доступные с этой функцией.

Принадлежности

для счетчиков воды

Ознакомьтесь со всеми аксессуарами, предлагаемыми для наших счетчиков воды.

Понимание направленности потоков T-Port и L-Port

Чтобы понять «Т» -порт и «L» -порт Трехходовые клапаны и то, что их отличает, важно сначала установить, что означает каждый из этих терминов.Четко определив каждый термин, будет легче понять разницу в назначении направленного потока. Во-первых, давайте точно определим, что делает переключающий клапан.

Для простого сравнения, у трехходового клапана на один порт больше, чем у трехходового клапана. 2-ходовой клапан. Но почему? Двухходовой клапан позволяет жидкости входить в клапан из одного порта и выходить через другой. Наличие третьего порта позволяет жидкости двигаться по альтернативному пути при выходе из клапана или входе в него. Это позволяет жидкости либо выходить из клапана более чем из одной точки, либо входить в клапан более чем из одной точки.

Клапаны с Т-образным и L-образным отверстиями для магазинов

[RelatedProducts: 86,603,1338,91]

Что такое Т-образный клапан?

Т-порты и L-порты, хотя и похожи, делают разные вещи. Для этого отверстие шара клапана просверливается определенной формы. Форма «Т» позволяет выполнять одно действие, а буква «L» — другое. Обе формы позволяют отводить поток жидкости от или к различным источникам, но каждая конструкция предлагает уникальные функции.В случае шара, просверленного с отверстием в форме буквы «Т», жидкость может быть направлена ​​более чем в одно место одновременно: когда шар находится в открытом положении, жидкость может проходить через клапан при полном давлении. в точку «А», позволяя жидкости перемещаться в точку «В» при немного более низком давлении. Таким образом, трехходовой клапан с Т-образным отверстием предназначен для направления жидкости в несколько мест.

Что такое L-образный клапан?

С другой стороны, L-образный клапан выполняет противоположную функцию и направляет жидкость. из нескольких источников.Например, использование клапана с L-образным отверстием облегчает возможность забора жидкости из более чем одного источника. Простой поворот ручки изменяет положение шара внутри клапана и позволяет изменить источник чертежа. Например, когда один резервуар пуст, жидкость может забираться из другого.

Преимущество шарового клапана

Как показано ранее, отверстия «T» и «L» стали возможными благодаря просверливанию этих форм через шар клапана. Шаровые краны, особенно запорные, обеспечивают превосходное уплотнение от перемещения жидкости. Его уникальные конструктивные преимущества делают возможными отверстия «T» и «L», а это умное нововведение позволяет вам иметь варианты, когда дело доходит до управления жидкостью.

Где купить

Нужен ли вам Т-порт переключающий клапан для направления жидкости к нескольким источникам, или вам нужен клапан с L-образным отверстием для забора жидкости из разных источников, вы можете найти любой клапан у нас на ValveMan.com магазин клапанов. Мы предлагаем оба типа клапанов среди множества других промышленных клапанов. Мы работаем в сфере клапанов более 50 лет и рады рассказать вам о различиях в типах и конфигурациях клапанов. Это потому, что мы продаем только клапаны. Это просто то, что мы делаем, и делаем это лучше, чем кто-либо другой.

Трехходовой шаровой кран

Артикул

3-ходовые шаровые краны

Какие типы трехходовых шаровых кранов существуют?

Существует два типа трехходовых шаровых кранов: L-Port и T-Port.L-порт может отправлять поток один так или иначе, или может полностью отключить его. T-Port будет выполнять все тот же поток выполняет задачи как L-порт, но не может быть отключен. Кроме того, T-Port может смешивать потоки отправка или получение потока в / из обоих путей тройника. Буквы «Т» и «Л» относятся к форме отверстия в шаре.

Как работает трехходовой шаровой кран

Трехходовой шаровой кран вращает рукоятку, которая вращает шар в корпусе клапана, чтобы совместите вырезанные каналы в шаре с впускными и выпускными отверстиями клапана.В L-образный вырез в шаре клапана с L-образным отверстием направляет жидкость под углом 90 градусов от один порт на другой. Т-образный вырез в шаре клапана с Т-образным каналом также может от одного порта к другому, но его также можно повернуть так, чтобы буква Т совпадала с буквой «Т». форма клапана и все три порта смешаны.

L-образный клапан

Т-образный клапан

Какой тип 3-ходового шарового клапана лучше всего?

Выбор лучшего типа трехходового шарового крана для вашего применения зависит от того, предвидите ли вы необходимо отключить все порты на любом этапе работы или смешать все три потока.Если там есть требование полностью закрыть клапан, тогда вам следует выбрать L-образный патрубок. Если здесь является требованием для смешивания всех трех потоков, тогда вам следует выбрать T-порт.

Как я могу использовать трехходовой клапан с Т-образным отверстием, но при этом перекрыть все потоки?

Чтобы перекрыть все потоки на трехходовом клапане с Т-образным входом, необходимо добавить отдельный клапан к две противоположные ветви тройника. Чтобы перекрыть поток, два клапана должны быть закрыты. и шар в 3-ходовом клапане повернут к задней части клапана.Лучшее решение заключается в установке тройника с одним клапаном на каждое ответвление.

Как определить направление потока в трехходовом шаровом кране

На трехходовом шаровом кране на ручке будет указатель стрелки в форме тройника, который имитирует вырезанная часть шара внутри клапана. Ссылаясь на этот знак, он может быть выяснили, в каком направлении (ах) поток будет проходить через клапан.

Почему мои потоки не смешиваются должным образом с трехходовым клапаном?

Для точного смешивания потоков на трехходовом Т-образном клапане важно, чтобы обе подающие трубы иметь одинаковый постоянный статический напор, а трубопровод достаточно большой диаметр, чтобы при изменении расхода статический напор не изменялся существенно.Смешанные потоки из напорных баков постоянной высоты легче сбалансировать, тогда как те, которые поступают от перекачиваемых источников, не являются (если насосы не оснащены постоянным давлением инверторы). Если это не так, то давление в трубе со временем будет меняться. и соотношения смешивания также будут меняться со временем. Иногда это изменение может занять часы или дней, чтобы быть достаточно большим, чтобы его заметили.

Нужны ли мне соединения или фланцы на 3-ходовом клапане?

На определенном этапе клапан может либо заблокироваться, либо изнашиваться.Муфты или фланцы на болтах на клапане позволяет снимать корпус клапана для обслуживания или замены. Без возможность сделать это, трубу нужно будет разрезать как минимум с двух из трех сторон трубы. клапан, что приведет к гораздо более длительному простою вашей системы пластиковых труб.

Наши трехходовые шаровые краны стандартно поставляются с штуцерами.

5 вещей, которые следует знать при выборе 3-ходового шарового крана

• Клапаны L-Port могут направлять поток только на 90 градусов или полностью перекрывать его
• Т-образные клапаны могут направлять поток любым способом, но не могут полностью его перекрыть
• Клапан с штуцерами или фланцами на каждом из портов значительно упрощает обслуживание
• Стрелка вверху рукоятки показывает положение вырезаемого шара. внутри клапана
• Для смешивания потоков с помощью Т-образного клапана динамический напор двух смесительных потоков должен быть последовательный

Как работает 3-ходовой шаровой кран?

Многопортовые шаровые краны, такие как 3-ходовой шаровой кран, предоставляют множество решений для приложений управления технологическими процессами.Эти клапаны предлагают большую гибкость, когда приложение имеет дело с более чем одной средой. Однако многопортовые клапаны могут немного сбить с толку тех, кто не использовал их раньше. Прежде чем вы узнаете о трехходовом шаровом кране, убедитесь, что вы знаете, что такое обычный шаровой кран.

Эта статья расскажет вам, что такое 3-ходовые шаровые краны и каков их рабочий механизм. Мы также обсудим различные типы трехходовых шаровых кранов, а также области применения каждого типа.

Что такое трехходовой шаровой кран?

Поставщики шаровых кранов должны разработать конструкции шаровых кранов, которые могут использоваться для нескольких процессов без необходимости установки более одного клапана.Таким образом, были разработаны многопортовые шаровые краны.

Трехходовой клапан имеет три отверстия, которые могут одновременно выполнять функции входа и выхода. Основным преимуществом этого клапана является его экономическая ценность, поскольку он может действовать как регулирующий, так и запорный клапан.

Преимущества трехходового шарового крана

Монтаж трубопровода играет важную роль в регулировании потока с использованием этого типа клапана. Кроме того, конструкция клапана также определяет характер потока. При этом существует два вида: Y-образный и L-образный.

№1. Может полностью перекрыть клапан.

№ 2. Может смешивать два типа носителей.

№ 3. Может отклонить поток средств массовой информации в другом направлении.

№ 4. Он может разделить поток медиа на два отдельных направления.

№ 5. Он может блокировать поток одной среды и позволить другой среде течь в том же направлении.

Типы трехходовых клапанов

Трехходовые шаровые краны могут иметь L-образную или Т-образную конфигурацию.Хотя работа остается прежней, конфигурация мяча у этих двух совершенно разная.

L-образный

Шаровой клапан L-образного типа характеризуется отверстием, расположенным посередине, помимо двух отверстий, расположенных на противоположных концах.

T-образный

T-образный тип иногда называют смесителем или 180-градусным шаровым клапаном.

Рабочий механизм трехходового шарового крана

Поскольку существует два типа трехходовых шаровых кранов, в этом разделе подробно рассматривается каждый из механизмов.Они немного отличаются от обычного механизма шарового крана. L-образный тип или переключающий клапан позволяет изменять поток от одного порта к другому посредством поворота ручки или привода на 90 градусов.

Предположим, что в первой позиции нижний порт и левый порт открыты. Четверть оборота против часовой стрелки заставляет клапан отклонять поток среды к правому отверстию.

Еще одна четверть оборота в противоположном направлении, что в сумме делает полный поворот на 180 градусов, блокирует поток мультимедиа, как это видно на изображении выше.Поворот на 270 все равно блокирует поток средств массовой информации. Однако совершение полного оборота на 360 позволяет клапану вернуться в исходное положение.

В некотором смысле два из трех портов открываются одновременно. Это позволяет клапану иметь два положения закрытия с тремя вариантами расхода.

Т-образный профиль называется смесительным клапаном, потому что среда из двух входных потоков может быть объединена внутри клапана. Затем он переходит на другой конец. В некотором смысле все три порта могут быть открыты одновременно.

Шаровой кран с Т-образным профилем может также действовать как дивертер, поэтому он может работать так же, как и L-образный.Все это делается поворотом ручки на четверть оборота. Т-образный профиль не может обеспечить герметичное перекрытие, но он может ограничить поток двумя портами или позволить проход ко всем трем портам.

В качестве смесителя шаровой кран с Т-образным профилем может разделять среду для выхода из 2 противоположных направлений. Конструкция позволяет Т-образной схеме разделять поток или просто допускать прямую схему потока, как и двухходовой шаровой клапан.

Для вертикально расположенного шарового крана с Т-образным профилем общий порт всегда открыт.Единственный способ отклонить поток — повернуть его на четверть оборота. Поворот на 180 не изменит поток СМИ.

Имеются фиксирующие ручки, поэтому клапаны могут перемещаться при повороте ручки; однако эти блокировки находятся с интервалами до 360 градусов для 3-ходового клапана. Это необходимо для компенсации количества портов. Кроме того, порт, который действует как общая точка входа, часто расположен в нижней части клапана.

Важность ручек

Вообще говоря, шаровые краны имеют упоры рукоятки, которые не позволяют шаровому крану превышать угол поворота на 90 градусов.Это особенно важно для трехходовых клапанов из-за большого количества отверстий в шаровом диске внутри клапана. Обеспечивая ограниченный заданный диапазон движения для рукояток, дает больший контроль над количеством носителей, которые должны быть отведены или объединены.

Чем он отличается от двухходового шарового крана

Двухходовой шаровой кран предназначен в первую очередь для запорных устройств. На обоих есть два отверстия, которые соединены с трубами. Этот клапан имеет одно прямое отверстие, через которое проходит среда.

С другой стороны, трехходовые шаровые краны имеют три соединения или отверстия. Этот клапан подходит для более сложных процессов управления, которые не могут быть выполнены в двухходовом варианте. В то время как двухходовые клапаны больше похожи на запорные, многопортовые шаровые клапаны, такие как трехходовые, обеспечивают управление потоком среды.

Резюме

Шаровые краны — одни из самых универсальных промышленных клапанов на рынке. Если вы хотите узнать больше об этих клапанах и о том, как они могут помочь вашему бизнесу, свяжитесь с XHVAL для получения более подробной информации.Или вы также можете найти великих производителей в этом полном руководстве производителей клапанов в Китае.

Терминология клапана

Терминология электромагнитного клапана

Сейчас хорошее время, чтобы объяснить некоторые используемые термины, чтобы помочь вам с выбором.

• 2-ходовой — двухходовой клапан, который включает или выключает поток
• 3-ходовой — это трехходовой клапан, который позволяет проходить через клапан в камеру, а затем выходить через выпускной клапан.Универсальная функция также может использоваться в качестве переключающего клапана.
• 5/2 ходовой представляет собой пятиходовой двухпозиционный клапан, который подает жидкость или воздух в один конец устройства двойного действия, а также позволяет выпускать воздух из другого конца.
• Нулевой дифференциал — это соленоидные клапаны, которые могут работать при нулевом давлении напора (для работы не требуется перепад давления на клапане). Он делится на две категории: диафрагма прямого действия и соединенная диафрагма.
• Прямого действия — это соленоидные клапаны, которые активируются исключительно электромагнитными силами в клапане, а не полагается, , на поддержку давления жидкости.Следовательно, они используются там, где давление жидкости мало или отсутствует, например, в условиях вакуума или при низком давлении.
• Дифференциальный привод — это соленоидные клапаны, которые с по зависят от давления жидкости для активации клапана. Это помогает в разработке клапанов с большими отверстиями, более высоким давлением и меньшими змеевиками.
• Нормально закрытый (Н.З.) означает, что когда на соленоидный клапан не подается питание, порт давления питания закрывается.В случае трехходовых клапанов выходное отверстие открыто для выпускного отверстия.
• Нормально открытый (Н.О.) означает, что, когда на соленоидный клапан не подается питание, порт давления питания открыт для выходного порта. В случае трехходовых клапанов выходное отверстие закрыто по отношению к выходному отверстию.
• Рейтинг IP — это международный стандарт, обозначающий степень защиты от воды и твердых предметов. Все наши электрические катушки с разъемами DIN имеют степень защиты IP65.Цифра 6 означает полную защиту от таких мелких предметов, как пыль, а цифра 5 означает защиту от струй воды под низким давлением со всех сторон.
• Огнестойкость относится только к электрической части соленоидного клапана (обычно это катушка и узел привода) и представляет собой способ сделать клапан безопасным для использования во взрывоопасной атмосфере. Эти клапаны должны быть установлены в соответствии со стандартами электропроводки для данного типа утверждения и в зоне, совместимой с утвержденными нормами и температурным режимом.
• Рейтинг D.I.P относится к защите от пыли и воспламенения.
• N.B. бар относится к давлению: 1 бар = 14,7 фунтов на квадратный дюйм = 100 кПа = 1 атмосфера.

Терминология для шаровых кранов
Сейчас хорошее время для объяснения некоторых используемых терминов, чтобы помочь вам с выбором.

Компоненты
Двухходовые клапаны

• 2 штуки — Корпус изготовлен из двух отливок и соединен резьбой.
  Преимущество: более низкая стоимость
  Недостаток: трудно снимается с трубопровода, обычно не подлежит замене
• 3 штуки — Корпус изготовлен из трех отливок и закреплен стяжными шпильками.
  Преимущество: возможность снятия с трубопроводов без разрушения, ремонтопригодность, обычно клапан более высокого класса
  Недостаток: обычно более дорогой

3-ходовые клапаны

• 4 штуки — Корпус изготовлен из четырех отливок и соединен резьбой.

Функция
2-ходовая / 2-позиционная

• Двухходовой клапан, который включает или выключает поток

3-ходовой / 2-позиционный

• Трехходовой клапан, доступный в двух конфигурациях
  1. L-порт — обычно используется в качестве переключателя потока. В одной позиции порт C подключен к порту A, во второй позиции порт C подключен к порту B.
• Т-образный патрубок — обычно используется в качестве клапана для слива или сброса давления на выходе.В одной позиции порт C подключен к порту A, во второй позиции порт A подключен к порту B.

Приводы
Пневматические

• Пневматический привод двойного действия (DA), для включения которого требуется воздушный сигнал, а для выключения — второй сигнал
  Преимущество: быстрое управление и меньшая стоимость
• Spring Return (SR) — пневматический привод с пружинным возвратом, для срабатывания которого требуется воздушный сигнал — пружина для закрытия (также известна как одностороннее действие).Преимущество: для работы требуется только один сигнал — отказоустойчивость в случае сбоя питания или подачи воздуха

Электрический

• Моторизованный редуктор приводит в действие клапан. Обычно используется там, где нет сжатого воздуха. Более медленная работа — обычно от 12 до 15 секунд. Они также доступны в Spring Return.

Реле давления / вакуума

Сейчас хорошее время, чтобы объяснить некоторые термины, используемые с реле давления, чтобы помочь вам с выбором.

Single Pole Double Throw (SPDT) С этим типом переключателя электрическая цепь может быть «замкнута», когда переключатель активирован (общий для Н.О.), или «разомкнут», когда переключатель активирован (общий для Н.З.).
Однополюсный однопроходный (SPST) нормально замкнутый С этим типом переключателя электрическая цепь будет «разорвана», когда переключатель активирован.
Однополюсный однопроходный (SPST) нормально разомкнутый С этим типом переключателя электрическая цепь будет «замкнута», когда переключатель активирован.
Зона нечувствительности / гистерезис / дифференциал — это термины, используемые для описания разницы между активацией переключателя и его сбросом. Из-за механики микровыключателя это редко бывает в одном и том же положении.Некоторые из наших коммутаторов имеют фиксированные зоны нечувствительности (серии PMM, VCM), а другие имеют ограниченные регулируемые зоны нечувствительности (серии PSM, PSP, VSM, регулируемые до 30% от полной шкалы).
Set Point — это настройка, при которой переключатель активируется.

Меры расхода

Cv Имперские единицы измерения расхода воды в галлонах США в минуту при 60 ° Фаренгейта с перепадом давления на клапане 1 фунт / кв. Дюйм

Kv Метрическая система измерения расхода воды клапана в м³ в час при температуре от 5 ° C до 40 ° C с перепадом давления на клапане 1 бар

Qn Пневматический поток клапана, литров воздуха в минуту при входном давлении 20 ° C, 6 бар, перепад давления на 1 бар

Расход через клапан рассчитывается по следующей формуле;

1.3)

cv = номинальный расход клапана

2. Газы

Q = 400cv √ (P2 + 1.013) x? P x √273 / 273 + t

где

P2 = Давление на выходе

t = Температура газов

Разрабатываемые амперы / вольт или ватты

Ампер = Ватт / Вольт

Вольт = Ампер x Ом

Рабочий цикл — соответствие стандарту IEC

Рабочий цилиндр означает начальную частоту.
