Внутренний объем трубы: Расчет объема труб
Внутренний объем погонного метра трубы в литрах — таблица. Вес воды в трубопроводе.
|
1 м трубы,
1 м трубы,Расчет внутреннего объема погонного метра трубы в литрах в таблице
На странице представлена таблица теоретического внутреннего объема погонного метра трубы в литрах.
Также для расчета можно воспользоваться формулой:
V = π * d 2 * l / 4000
Где
l — длина трубы в метрах;
d — внутренний диаметр трубы в мм
| Внутренний диаметр,мм | Внутренний объем 1 м погонного трубы, литров | Внутренний объем 10 м погонных трубы, литров | Внутренний диаметр,мм | Внутренний объем 1 м погонного трубы, литров | Внутренний объем 10 м погонных трубы, литров |
| 4 | 0,0126 | 0,1257 | 105 | 8,6590 | 86,5901 |
| 5 | 0,0196 | 0,1963 | 110 | 9,5033 | 95,0332 |
| 6 | 0,0283 | 0,2827 | 115 | 10,3869 | 103,8689 |
| 7 | 0,0385 | 0,3848 | 120 | 11,3097 | 113,0973 |
| 8 | 0,0503 | 0,5027 | 125 | 12,2718 | 122,7185 |
| 9 | 0,0636 | 0,6362 | 130 | 13,2732 | 132,7323 |
| 10 | 0,0785 | 0,7854 | 135 | 14,3139 | 143,1388 |
| 11 | 0,0950 | 0,9503 | 140 | 15,3938 | 153,9380 |
| 12 | 0,1131 | 1,1310 | 145 | 16,5130 | 165,1300 |
| 13 | 0,1327 | 1,3273 | 150 | 17,6715 | 176,7146 |
| 14 | 0,1539 | 1,5394 | 160 | 20,1062 | 201,0619 |
| 15 | 0,1767 | 1,7671 | 170 | 22,6980 | 226,9801 |
| 16 | 0,2011 | 2,0106 | 180 | 25,4469 | 254,4690 |
| 17 | 0,2270 | 2,2698 | 190 | 28,3529 | 283,5287 |
| 18 | 0,2545 | 2,5447 | 200 | 31,4159 | 314,1593 |
| 19 | 0,2835 | 2,8353 | 210 | 34,6361 | 346,3606 |
| 20 | 0,3142 | 3,1416 | 220 | 38,0133 | 380,1327 |
| 21 | 0,3464 | 3,4636 | 230 | 41,5476 | 415,4756 |
| 22 | 0,3801 | 3,8013 | 240 | 45,2389 | 452,3893 |
| 23 | 0,4155 | 4,1548 | 250 | 49,0874 | 490,8739 |
| 24 | 0,4524 | 4,5239 | 260 | 53,0929 | 530,9292 |
| 26 | 0,5309 | 5,3093 | 270 | 57,2555 | 572,5553 |
| 28 | 0,6158 | 6,1575 | 280 | 61,5752 | 615,7522 |
| 30 | 0,7069 | 7,0686 | 290 | 66,0520 | 660,5199 |
| 32 | 0,8042 | 8,0425 | 300 | 70,6858 | 706,8583 |
| 34 | 0,9079 | 9,0792 | 320 | 80,4248 | 804,2477 |
| 36 | 1,0179 | 10,1788 | 340 | 90,7920 | 907,9203 |
| 38 | 1,1341 | 11,3411 | 360 | 101,7876 | 1017,8760 |
| 40 | 1,2566 | 12,5664 | 380 | 113,4115 | 1134,1149 |
| 42 | 1,3854 | 13,8544 | 400 | 125,6637 | 1256,6371 |
| 44 | 1,5205 | 15,2053 | 420 | 138,5442 | 1385,4424 |
| 46 | 1,6619 | 16,6190 | 440 | 152,0531 | 1520,5308 |
| 48 | 1,8096 | 18,0956 | 460 | 166,1903 | 1661,9025 |
| 50 | 1,9635 | 19,6350 | 480 | 180,9557 | 1809,5574 |
| 52 | 2,1237 | 21,2372 | 500 | 196,3495 | 1963,4954 |
| 54 | 2,2902 | 22,9022 | 520 | 212,3717 | 2123,7166 |
| 56 | 2,4630 | 24,6301 | 540 | 229,0221 | 2290,2210 |
| 58 | 2,6421 | 26,4208 | 560 | 246,3009 | 2463,0086 |
| 60 | 2,8274 | 28,2743 | 580 | 264,2079 | 2642,0794 |
| 62 | 3,0191 | 30,1907 | 600 | 282,7433 | 2827,4334 |
| 64 | 3,2170 | 32,1699 | 620 | 301,9071 | 3019,0705 |
| 66 | 3,4212 | 34,2119 | 640 | 321,6991 | 3216,9909 |
| 68 | 3,6317 | 36,3168 | 660 | 342,1194 | 3421,1944 |
| 70 | 3,8485 | 38,4845 | 680 | 363,1681 | 3631,6811 |
| 72 | 4,0715 | 40,7150 | 700 | 384,8451 | 3848,4510 |
| 74 | 4,3008 | 43,0084 | 720 | 407,1504 | 4071,5041 |
| 76 | 4,5365 | 45,3646 | 740 | 430,0840 | 4300,8403 |
| 78 | 4,7784 | 47,7836 | 760 | 453,6460 | 4536,4598 |
| 80 | 5,0265 | 50,2655 | 780 | 477,8362 | 4778,3624 |
| 82 | 5,2810 | 52,8102 | 800 | 502,6548 | 5026,5482 |
| 84 | 5,5418 | 55,4177 | 820 | 528,1017 | 5281,0173 |
| 86 | 5,8088 | 58,0880 | 840 | 554,1769 | 5541,7694 |
| 88 | 6,0821 | 60,8212 | 860 | 580,8805 | 5808,8048 |
| 90 | 6,3617 | 63,6173 | 880 | 608,2123 | 6082,1234 |
| 92 | 6,6476 | 66,4761 | 900 | 636,1725 | 6361,7251 |
| 94 | 6,9398 | 69,3978 | 920 | 664,7610 | 6647,6101 |
| 96 | 7,2382 | 72,3823 | 940 | 693,9778 | 6939,7782 |
| 98 | 7,5430 | 75,4296 | 960 | 723,8229 | 7238,2295 |
| 100 | 7,8540 | 78,5398 | 980 | 754,2964 | 7542,9640 |
| — | — | — | 1000 | 785,3982 | 7853,9816 |
Оцените нашу статью
[Всего голосов: 2 Рейтинг статьи: 5]
Внутренний объем воды погонного метра трубы
Внутренний объем погонного метра трубы в литрах — таблица.
Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя… для наполнения трубопровода.
Внутренний диаметр,мм | Внутренний объем 1 м погонного трубы, литров | Внутренний объем 10 м погонных трубы, литров | Внутренний диаметр,мм | Внутренний объем 1 м погонного трубы, литров | Внутренний объем 10 м погонных трубы, литров |
4 | 0,0126 | 0,1257 | 105 | 8,6590 | 86,5901 |
5 | 0,0196 | 0,1963 | 110 | 9,5033 | 95,0332 |
6 | 0,0283 | 0,2827 | 115 | 10,3869 | 103,8689 |
7 | 0,0385 | 0,3848 | 120 | 11,3097 | 113,0973 |
8 | 0,0503 | 0,5027 | 125 | 12,2718 | 122,7185 |
9 | 0,0636 | 0,6362 | 130 | 13,2732 | 132,7323 |
10 | 0,0785 | 0,7854 | 135 | 14,3139 | 143,1388 |
11 | 0,0950 | 0,9503 | 140 | 15,3938 | 153,9380 |
12 | 0,1131 | 1,1310 | 145 | 16,5130 | 165,1300 |
13 | 0,1327 | 1,3273 | 150 | 17,6715 | 176,7146 |
14 | 0,1539 | 1,5394 | 160 | 20,1062 | 201,0619 |
15 | 0,1767 | 1,7671 | 170 | 22,6980 | 226,9801 |
16 | 0,2011 | 2,0106 | 180 | 25,4469 | 254,4690 |
17 | 0,2270 | 2,2698 | 190 | 28,3529 | 283,5287 |
18 | 0,2545 | 2,5447 | 200 | 31,4159 | 314,1593 |
19 | 0,2835 | 2,8353 | 210 | 34,6361 | 346,3606 |
20 | 0,3142 | 3,1416 | 220 | 38,0133 | 380,1327 |
21 | 0,3464 | 3,4636 | 230 | 41,5476 | 415,4756 |
22 | 0,3801 | 3,8013 | 240 | 45,2389 | 452,3893 |
23 | 0,4155 | 4,1548 | 250 | 49,0874 | 490,8739 |
24 | 0,4524 | 4,5239 | 260 | 53,0929 | 530,9292 |
26 | 0,5309 | 5,3093 | 270 | 57,2555 | 572,5553 |
28 | 0,6158 | 6,1575 | 280 | 61,5752 | 615,7522 |
30 | 0,7069 | 7,0686 | 290 | 66,0520 | 660,5199 |
32 | 0,8042 | 8,0425 | 300 | 70,6858 | 706,8583 |
34 | 0,9079 | 9,0792 | 320 | 80,4248 | 804,2477 |
36 | 1,0179 | 10,1788 | 340 | 90,7920 | 907,9203 |
38 | 1,1341 | 11,3411 | 360 | 101,7876 | 1017,8760 |
40 | 1,2566 | 12,5664 | 380 | 113,4115 | 1134,1149 |
42 | 1,3854 | 13,8544 | 400 | 125,6637 | 1256,6371 |
44 | 1,5205 | 15,2053 | 420 | 138,5442 | 1385,4424 |
46 | 1,6619 | 16,6190 | 440 | 152,0531 | 1520,5308 |
48 | 1,8096 | 18,0956 | 460 | 166,1903 | 1661,9025 |
50 | 1,9635 | 19,6350 | 480 | 180,9557 | 1809,5574 |
52 | 2,1237 | 21,2372 | 500 | 196,3495 | 1963,4954 |
54 | 2,2902 | 22,9022 | 520 | 212,3717 | 2123,7166 |
56 | 2,4630 | 24,6301 | 540 | 229,0221 | 2290,2210 |
58 | 2,6421 | 26,4208 | 560 | 246,3009 | 2463,0086 |
60 | 2,8274 | 28,2743 | 580 | 264,2079 | 2642,0794 |
62 | 3,0191 | 30,1907 | 600 | 282,7433 | 2827,4334 |
64 | 3,2170 | 32,1699 | 620 | 301,9071 | 3019,0705 |
66 | 3,4212 | 34,2119 | 640 | 321,6991 | 3216,9909 |
68 | 3,6317 | 36,3168 | 660 | 342,1194 | 3421,1944 |
70 | 3,8485 | 38,4845 | 680 | 363,1681 | 3631,6811 |
72 | 4,0715 | 40,7150 | 700 | 384,8451 | 3848,4510 |
74 | 4,3008 | 43,0084 | 720 | 407,1504 | 4071,5041 |
76 | 4,5365 | 45,3646 | 740 | 430,0840 | 4300,8403 |
78 | 4,7784 | 47,7836 | 760 | 453,6460 | 4536,4598 |
80 | 5,0265 | 50,2655 | 780 | 477,8362 | 4778,3624 |
82 | 5,2810 | 52,8102 | 800 | 502,6548 | 5026,5482 |
84 | 5,5418 | 55,4177 | 820 | 528,1017 | 5281,0173 |
86 | 5,8088 | 58,0880 | 840 | 554,1769 | 5541,7694 |
88 | 6,0821 | 60,8212 | 860 | 580,8805 | 5808,8048 |
90 | 6,3617 | 63,6173 | 880 | 608,2123 | 6082,1234 |
92 | 6,6476 | 66,4761 | 900 | 636,1725 | 6361,7251 |
94 | 6,9398 | 69,3978 | 920 | 664,7610 | 6647,6101 |
96 | 7,2382 | 72,3823 | 940 | 693,9778 | 6939,7782 |
98 | 7,5430 | 75,4296 | 960 | 723,8229 | 7238,2295 |
100 | 7,8540 | 78,5398 | 980 | 754,2964 | 7542,9640 |
— | — | — | 1000 | 785,3982 | 7853,9816 |
Как рассчитать объём воды в трубах
Сколько воды расходуется по статье «общедомовые нужды»
при сбросе стояков?
Как выбрать гидроаккумулятор?
Сколько антифриза покупать для заполнения системы отопления коттеджа?
ПАМЯТКА
как рассчитать объем воды в трубе
Объем воды в трубах вычисляется как сумма произведений объемов воды в метре трубы каждого диаметра на количество метров труб данного диаметра.
Объем гидроаккумулятора для системы отопления должен составлять 10-12 % объема всей воды в системе. Последняя цифра складывается из объема воды во всех радиаторах отопления, плюс объема воды в котле отопления, плюс объем воды в трубах для отопления.
Объем воды в радиаторах складывается из объема воды в каждой секции радиатора, помноженном на количество секций. Это значение указывается в технических паспортах на радиаторы. Смотрим технический паспорт.
Объем воды в котле отопления указывается в паспорте. Этот объем полезно знать также при спуске воды из отдельных частей системы отопления.
Таблица объема воды
в неармированных и армированных алюминием полипропиленовых трубах:
|
Номинальный размер (внешний диаметр), мм |
Внутреннее сечение, мм кв. |
Объем воды в метре трубы, литры |
Внутренний диаметр, мм |
Соответствующий им диаметр стальных дюймовых труб, дюймы |
|
20 |
136,7 |
0,137 |
13,2 |
1/2 |
|
25 |
216,3 |
0,216 |
16,6 |
3/4 |
|
32 |
352,8 |
0,353 |
21,2 |
1 |
|
40 |
555,4 |
0,555 |
26,6 |
1 1/4 (дюйм с четвертью) |
|
50 |
865,3 |
0,865 |
33,2 |
1 1/2 |
|
63 |
1384,7 |
1,385 |
42 |
2 |
|
75 |
1962,5 |
1,963 |
50 |
2 1/2 |
|
90 |
2826 |
2,826 |
60 |
3 |
|
110 |
4206,2 |
4,206 |
73,2 |
Таблица объема воды в стальных трубах:
|
Номинальный размер, дюймы |
Внешний диаметр, мм |
Внутренний диаметр, мм |
Внутреннее сечение, мм |
Объем воды в метре трубы, литры |
|
1/4 |
13,5 |
9,5 |
29,83 |
0,03 (30 миллилитров) |
|
3/8 |
17 |
13 |
133 |
0,133 |
|
1/2 (полдюйма) |
21,3 |
16,3 |
209 |
0,209 |
|
3/4 |
26,8 |
21,8 |
373 |
0,373 |
|
1 |
33,5 |
27,9 |
611 |
0,611 |
|
1 1/4 (дюйм с четвертью) |
42,3 |
36,7 |
1057 |
1,057 |
|
1 1/2 |
48 |
42 |
1385 |
1,385 |
|
2 |
60 |
54 |
2289 |
2,289 |
Объем воды в стальных трубах больше количества воды в соответствующих пластиковых трубах Внутренняя поверхность пластиковых труб гладкая, а стальных труб шероховатая.
В результате пластиковые трубы (как и медные) меньшего диаметра пропускают столько же воды, сколько и стальные трубы, имеющие больший внутренний диаметр.
Генеральный директор
ООО «ОСТРОУМОВ» Д.Ю. Остроумов
Внутренний объем погонного метра трубы в литрах
Внутренний объем погонного метра трубы в литрах — таблица.Внутренний объем погонного метра трубы в литрах — таблица. Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя) … для наполнения трубопровода. Для экономии вашего времени. Что может быть важнее?
|
Внутренний диаметр,мм |
Внутренний объем 1 м погонного трубы, литров |
Внутренний объем 10 м погонных трубы, литров |
Внутренний диаметр,мм |
Внутренний объем 1 м погонного трубы, литров |
Внутренний объем 10 м погонных трубы, литров |
|
4 |
0,0126 |
0,1257 |
105 |
8,6590 |
86,5901 |
|
5 |
0,0196 |
0,1963 |
110 |
9,5033 |
95,0332 |
|
6 |
0,0283 |
0,2827 |
115 |
10,3869 |
103,8689 |
|
7 |
0,0385 |
0,3848 |
120 |
11,3097 |
113,0973 |
|
8 |
0,0503 |
0,5027 |
125 |
12,2718 |
122,7185 |
|
9 |
0,0636 |
0,6362 |
130 |
13,2732 |
132,7323 |
|
10 |
0,0785 |
0,7854 |
135 |
14,3139 |
143,1388 |
|
11 |
0,0950 |
0,9503 |
140 |
15,3938 |
153,9380 |
|
12 |
0,1131 |
1,1310 |
145 |
16,5130 |
165,1300 |
|
13 |
0,1327 |
1,3273 |
150 |
17,6715 |
176,7146 |
|
14 |
0,1539 |
1,5394 |
160 |
20,1062 |
201,0619 |
|
15 |
0,1767 |
1,7671 |
170 |
22,6980 |
226,9801 |
|
16 |
0,2011 |
2,0106 |
180 |
25,4469 |
254,4690 |
|
17 |
0,2270 |
2,2698 |
190 |
28,3529 |
283,5287 |
|
18 |
0,2545 |
2,5447 |
200 |
31,4159 |
314,1593 |
|
19 |
0,2835 |
2,8353 |
210 |
34,6361 |
346,3606 |
|
20 |
0,3142 |
3,1416 |
220 |
38,0133 |
380,1327 |
|
21 |
0,3464 |
3,4636 |
230 |
41,5476 |
415,4756 |
|
22 |
0,3801 |
3,8013 |
240 |
45,2389 |
452,3893 |
|
23 |
0,4155 |
4,1548 |
250 |
49,0874 |
490,8739 |
|
24 |
0,4524 |
4,5239 |
260 |
53,0929 |
530,9292 |
|
26 |
0,5309 |
5,3093 |
270 |
57,2555 |
572,5553 |
|
28 |
0,6158 |
6,1575 |
280 |
61,5752 |
615,7522 |
|
30 |
0,7069 |
7,0686 |
290 |
66,0520 |
660,5199 |
|
32 |
0,8042 |
8,0425 |
300 |
70,6858 |
706,8583 |
|
34 |
0,9079 |
9,0792 |
320 |
80,4248 |
804,2477 |
|
36 |
1,0179 |
10,1788 |
340 |
90,7920 |
907,9203 |
|
38 |
1,1341 |
11,3411 |
360 |
101,7876 |
1017,8760 |
|
40 |
1,2566 |
12,5664 |
380 |
113,4115 |
1134,1149 |
|
42 |
1,3854 |
13,8544 |
400 |
125,6637 |
1256,6371 |
|
44 |
1,5205 |
15,2053 |
420 |
138,5442 |
1385,4424 |
|
46 |
1,6619 |
16,6190 |
440 |
152,0531 |
1520,5308 |
|
48 |
1,8096 |
18,0956 |
460 |
166,1903 |
1661,9025 |
|
50 |
1,9635 |
19,6350 |
480 |
180,9557 |
1809,5574 |
|
52 |
2,1237 |
21,2372 |
500 |
196,3495 |
1963,4954 |
|
54 |
2,2902 |
22,9022 |
520 |
212,3717 |
2123,7166 |
|
56 |
2,4630 |
24,6301 |
540 |
229,0221 |
2290,2210 |
|
58 |
2,6421 |
26,4208 |
560 |
246,3009 |
2463,0086 |
|
60 |
2,8274 |
28,2743 |
580 |
264,2079 |
2642,0794 |
|
62 |
3,0191 |
30,1907 |
600 |
282,7433 |
2827,4334 |
|
64 |
3,2170 |
32,1699 |
620 |
301,9071 |
3019,0705 |
|
66 |
3,4212 |
34,2119 |
640 |
321,6991 |
3216,9909 |
|
68 |
3,6317 |
36,3168 |
660 |
342,1194 |
3421,1944 |
|
70 |
3,8485 |
38,4845 |
680 |
363,1681 |
3631,6811 |
|
72 |
4,0715 |
40,7150 |
700 |
384,8451 |
3848,4510 |
|
74 |
4,3008 |
43,0084 |
720 |
407,1504 |
4071,5041 |
|
76 |
4,5365 |
45,3646 |
740 |
430,0840 |
4300,8403 |
|
78 |
4,7784 |
47,7836 |
760 |
453,6460 |
4536,4598 |
|
80 |
5,0265 |
50,2655 |
780 |
477,8362 |
4778,3624 |
|
82 |
5,2810 |
52,8102 |
800 |
502,6548 |
5026,5482 |
|
84 |
5,5418 |
55,4177 |
820 |
528,1017 |
5281,0173 |
|
86 |
5,8088 |
58,0880 |
840 |
554,1769 |
5541,7694 |
|
88 |
6,0821 |
60,8212 |
860 |
580,8805 |
5808,8048 |
|
90 |
6,3617 |
63,6173 |
880 |
608,2123 |
6082,1234 |
|
92 |
6,6476 |
66,4761 |
900 |
636,1725 |
6361,7251 |
|
94 |
6,9398 |
69,3978 |
920 |
664,7610 |
6647,6101 |
|
96 |
7,2382 |
72,3823 |
940 |
693,9778 |
6939,7782 |
|
98 |
7,5430 |
75,4296 |
960 |
723,8229 |
7238,2295 |
|
100 |
7,8540 |
78,5398 |
980 |
754,2964 |
7542,9640 |
|
— |
— |
— |
1000 |
785,3982 |
7853,9816 |
Так же напишем формулу для расчета.
Формула для расчета объема жидкости в трубе: S (площадь сечения трубы) * L (длина трубы) = V (объем)
Сюда нужно еще не забыть добавить объем котла, объем системы отопления и объем расширительного бака. Все вместе даст объем воды в системе отопления.
Как произвести расчет объема трубы — masterseptika.ru
Расчет
Во время стройки и ремонта нет деталей, которые могут оказаться не важными. А уж тем более важными считаются расчеты, связанные с трубопроводом. Особенностью их служит необходимость расчета не только длины, но и 2-х вариантов объема — внешнего и внутреннего. Внутренний объем маркируется как полезный, а внешний — фактический. Для получения точного объема воды в трубе используется исключительно внутренний вариант.
Разновидности трубопроводов.Для расчетов используются обычные школьные уравнения из тригонометрии, с той лишь разницей, что в данном случае их использование граничит с практикой в физике-механике.
Если, в свою очередь, пренебречь данными расчетами или произвести их неточно, то при стандартной подаче воды в трубопровод можно получить слишком высокое давление, которое ускорит износ. Либо слишком низкое давление, которое сделает невозможным полноценное использование трубопровода.
Подсчет объема
На практике расчеты производятся гораздо проще, чем в теории, но для этого потребуется некоторый опыт (не стоит надеяться одолеть с разбегу, но процесс не затянется).
Формула расчета объема цилиндра.- Первоначально нужно произвести расчеты диаметра сечения трубы. Именно на данном этапе происходит разделение на внутреннюю окружность и внешнюю, а потом все способы расчетов будут идентичными. В накладных на товар производитель (поставщик) чаще всего указывают именно внешний объем, т.к. специфика их работы заставляет обращать на это первостепенное внимание.При расчетах диаметра удобнее всего воспользоваться измерительными приборами, а потом из одного диаметра получить другой, что существенно упрощает жизнь.

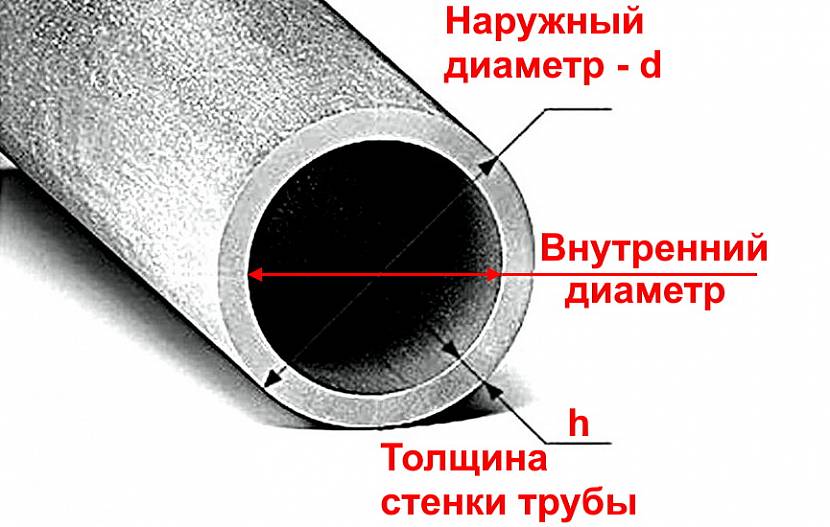

Для получения внутреннего диаметра нужно от внешнего отнять 2 толщины стенки. Если же прямые замеры невозможны, то придется использовать мягкую рулетку, а полученный результат делится на число Пи с 8 знаками после запятой, дабы добиться максимальной точности (3.14159265). - Вычисляется радиус трубы. Для его получения потребуется просто диаметр поделить на 2.
- При поисках площади сечения трубы нужно учитывать тот момент, что все единицы вычисления должны быть переведены в нужные, ибо полученный результат будет в них же (см перейдут в см², а м в м²). Формула используется из тригонометрии — S=Пи*R² (площадь = Пи*радиус в квадрате).
- И только сейчас уже можно вычислить объем. Для вычисления объема трубы нужно площадь сечения перемножить на ее длину V=S*L, где L — это протяженность трубы. Замеряется он только на участках с равным сечением.
Для получения внутреннего диаметра нужно от внешнего отнять 2 толщины стенки. Если же прямые замеры невозможны, то придется использовать мягкую рулетку, а полученный результат делится на число Пи с 8 знаками после запятой, дабы добиться максимальной точности (3.14159265).Если идет переход, то объем просчитывается отдельно до перехода, во время него и после такового. Переходы никогда не делаются сложными, поэтому их просчитать не составит труда — сечение на входе + сечение на выходе, а полученный результат поделить на 2. В итоге получается средний объем на длине, который и принимается за постоянный.
Вычисления объема
Формула расчета веса трубыДля примера, по комнате проходит труба с диаметром 30 см, которая ровно посередине комнаты за 1 м уменьшается в объеме в 2 раза. Для вычислений требуется внутренний объем именно самого перехода.
Все вышеупомянутые формулы можно соединить воедино, из чего получится V=3,14*((0,3/2+0.15/2)/2)2*1=0.0397 м³. В словесном варианте вычисления можно прочитать, как объем равен: число Пи*((входящий радиус + радиус на выходе)/2) в квадрате*продолжительность (в м).
При использовании инженерного калькулятора можно избежать целого ряда процедур. А специальные калькуляторы и вовсе довольствуются минимальной базой данных, чтобы выдать сразу все ответы.
Не все новички понимают, зачем нужно измерять объем трубы, т.
к. с давлением работают исключительно люди с профессиональным образованием. Но при ремонтах может быть всякое, а также столкнуться с данной проблемой можно и в весьма спокойной обстановке, где труба служит для какого-либо развлечения, а с одной стороны и вовсе запаяна, а вот на этот раз расчет объема воды нужен будет даже последнему любителю. Если же рассчитать объем неверно, то итог будет сильно отличным от ожидаемого.
https://masterseptika.ru/youtu.be/LTpbyxxBKX0
Способ, как рассчитать объем воды в трубе, достаточно универсален, чтобы использовать его на всех ныне известных видах труб и окружностей, а результат всегда 100%.
Внутренний и внешний объем — Вместе мастерим
Калькулятор поможет определить объем воды либо другой жидкости или газа внутри трубы, если известна её длина и радиус (диаметр) основания. Результат вычисляется сразу в литрах (кубических дециметрах) и кубических метрах. Все результаты даны с точностью до 2 десятичных знаков с классическим округлением (0-4 округляются в меньшую сторону, 5-9 в большую).
Что известно?Внутренний объём трубы VКак рассчитать объем трубы с помощью калькулятора
Калькулятор позволяет определить объем труб по одному из двух вариантов:
- внутренний радиус и длина трубы;
- внутренний диаметр и длина трубы.
Выберите соответствующий шаг и введите исходные данные в соответствующие поля.
Также важно указать единицы измерения по условиям задачи.
Расчеты будут выполнены автоматически и конвертированы в основные метрические физические величины объема.
Формула расчета объема трубы
Труба является цилиндром, поэтому объем вычисляется как произведение площади основания на высоту цилиндра (длина трубы). Так как основанием цилиндра является круг, площадь основания можно рассчитать через радиус или диаметр.
Объем внутренний — объем, определяемый умножением внутренних размеров: длины на ширину и высоту.
Примечание. Если нет других технических требований, термин «внутренний объем» является синонимом терминов «внутренний объем без учета внутренних выступов», «вместимость» или «емкость без учета внутренних выступов».
[ГОСТ Р 52202-2004 (ИСО 830-99)]
Правообладателям! В случае если свободный доступ к данному термину является нарушением авторских прав, составители готовы, по требованию правообладателя, убрать ссылку, либо сам термин (определение) с сайта. Для связи с администрацией воспользуйтесь формой обратной связи.
ISSN: 2587-9413 Энциклопедия терминов, определений и пояснений строительных материалов.
Расчет объема труб
Укажите размеры в миллиметрах
D1 — внутренний диаметр трубы
D2 — внешний диаметр трубы
L — длина труб
Программа поможет рассчитать объем воды или другой жидкости в трубах.
Для расчета объема системы отопления прибавьте к результату объемы радиаторов и отопительного котла.
Эти данные обычно указываются в паспорте изделия.
В результате программа посчитает общий объем труб, площадь ее поверхности и объем трубы на 1 погонный метр.
Площадь поверхности может пригодится для расчета количества необходимой краски.
Для расчета укажите внутренний и внешний диаметр трубы и общую длину трубопровода.
Все размеры указываются в миллиметрах.
Расчет объема труб производится по формуле V=π*R1*R1*L
Расчет площади поверхности трубы производится по формуле P=2*π*R2*L
R1 — внутренний радиус трубы
R2 — внешний радиус трубы
L — длина трубы
Калькулятор объема трубы
Этот калькулятор объема трубы оценивает объем трубы, а также массу жидкости, которая течет по ней. Этот калькулятор — полезный инструмент для всех, кому нужно знать точный объем воды в трубе. Вам будет полезно, например, если вы проектируете систему полива для своего сада. Продолжайте читать, чтобы узнать, что такое цилиндр, найдите формулу объема трубы и проверьте «руководство пользователя» для правильных расчетов в калькуляторе объема трубы.
Калькулятор объема трубы
Знание объема трубы может быть полезно по многим причинам. Это будет выгодно как владельцам частных домов, так и инженерам-строителям. Например, вы можете узнать водоемкость вашей домашней отопительной системы или задаться вопросом, хватит ли выбранного вами диаметра трубы для наполнения садового пруда.
Именно поэтому мы создали калькулятор объема трубы. Этот инструмент позволяет узнать объем конкретной трубы и вес воды (или другой жидкости) внутри нее.Он прост в использовании и эффективен. Все, что вам нужно сделать, это ввести размер трубы — ее внутренний диаметр и длину . Неважно, используете ли вы метрическую или имперскую систему единиц, потому что вы можете свободно переключаться между ними с помощью раскрывающегося списка.
По умолчанию расчет веса жидкости производится для воды (ее плотность равна 997 кг / м³). Если вам нужно выполнить расчеты для другой жидкости, введите плотность вашей конкретной жидкости.
Ниже мы подготовили объяснение формулы объема трубы и пошаговый пример расчетов, чтобы показать вам, как правильно использовать калькулятор объема трубы.
Объем трубы — формула
По форме труба представляет собой полый цилиндр. Но что такое цилиндр? Мы можем видеть их вокруг себя каждый день. Это твердое тело с двумя основаниями, обычно круглыми, всегда конгруэнтными и параллельными друг другу. Развернутая сторона цилиндра образует прямоугольник. Высота цилиндра — это расстояние между основаниями (в случае трубы — это ее длина). Радиус цилиндра — это радиус его основания. Помните, что когда у вас есть цилиндр, диаметр равен удвоенному радиусу.Итак, для расчетов нужно диаметр уменьшить вдвое.
Круглый полый цилиндр, где R — радиус, r — внутренний радиус, h — высота.
Объем трехмерного твердого тела — это размер пространства, которое оно занимает. Для трубы это внутренний объем (вместо внешнего нужно брать внутренний диаметр).
Чтобы выразить объем, мы используем кубические единицы (для метрических см³, дм³, м³ и для британских дюймов³ и ft³). Чтобы получить правильные результаты, последовательно используйте одну единицу на протяжении всего вычисления.
Формула объема цилиндра: объем цилиндра = π * радиус² * высота .
Для трубы используйте ее длину вместо высоты: объем трубы = π * радиус² * длина , где радиус = внутренний диаметр / 2 . Объем трубы равен объему жидкости внутри (если труба полностью заполнена ею). Масса жидкости берется из формулы преобразованной плотности. Итак, соответственно: масса жидкости = объем * плотность жидкости .
Объем воды в трубе — пример расчета
Давайте посмотрим, как правильно пользоваться калькулятором объема трубы. Для примера расчета нам понадобится несколько предположений. Рассчитаем объем трубы длиной 6 метров, внутренним диаметром 15 сантиметров. Труба используется для транспортировки воды. Поместим эти данные в калькулятор, чтобы найти объем воды в трубе, а также ее массу.
- Сначала введите диаметр трубы:
внутренний диаметр = 15 см. - Затем введите его длину:
длина = 6 м. - Нажмите кнопку расширенного режима и проверьте плотность жидкости. Значение по умолчанию установлено для воды, поэтому в нашем случае оно верное.
Плотность жидкости = 997 кг / м³. - Теперь вам доступны результаты расчета: объем
= 0,106 м³и масса жидкости= 105,71 кг.
Объем и рабочий объем — буровые растворы
1. Объем системы бурового раствора — Общий объем системы бурового раствора может быть рассчитан с бурильной колонной в скважине или вне ее.
Общий объем бурового раствора = объем ямы + объем скважины
2. Производительность насоса — Таблицы производительности насоса должны быть скорректированы для оценки или измерения эффективности насоса.
Триплексные насосы обычно имеют КПД от 90 до 98%. Дуплексные насосы двойного действия обычно имеют КПД 85-95%.
Следующие два уравнения рассчитывают производительность насоса при 100% объемном КПД. Константа K может быть изменена для получения единиц баррелей / STK, галлонов / STK или литров / STK.
- sup> a.QDuplex = [2 (IDLINEr) 2 — (ODROd) 2] (LSTk)
- sub> b Q (холостой ход) 2 (lstk) b. QTriplex — К
Постоянная насоса, К | |||
Тип насоса | BBL / STK | ГАЛ / СТК | Литр / СТК |
Дуплексный насос | 6174,00 | 147,00 | 38.82 |
Триплексный насос | 4117,67 | 98,04 | 25,90 |
Таблицы рабочего объема насосов см. В приложении. | |||
3. Объем грязевой ямы — Те же уравнения емкости, что и в разделе «Разбавление буровых растворов на водной основе», справедливы для объема. Глубина будет фактической глубиной грязи в грязевых ямах.
Вместимость (грязевые ямы) 1. Прямоугольные грязевые ямы
L = длина, фут W = ширина, фут h = высота, фут 2.Грязевые ямы с наклонной стенкой
- 6146 фут3 / барр. Средняя ширина
- Горизонтальная цилиндрическая грязевая яма
R2 arccos
57,296
Примечание. Калькулятор должен быть настроен на градусы для приведенного выше уравнения. Если вы хотите использовать в калькуляторе радианы, просто удалите (57,296) из приведенного выше уравнения.
4. Вертикальные цилиндрические грязевые ямы
Грузоподъемность и рабочий объем (бурильная колонна и отверстие)
Номенклатура | |
Внешний диаметр, дюйм. | OD |
Внутренний диаметр, дюйм | ID |
Диаметр отверстия, дюйм | Dh |
Внешний диаметр кольцевой трубы, дюймы | Д |
Внутренний диаметр кольцевой трубы, дюймы | д |
Труба закрытая | CE |
Труба с открытым концом | OE |
1.Пропускная способность — Пропускная способность применительно к бурильным трубам, утяжеленным бурильным трубам и другим трубным изделиям — это объем жидкости, который может содержать труба. Внутренний диаметр трубы, ID, (дюймы) используется в уравнении, показанном ниже.
1029,4
Вместимость ствола скважины, обсаженной или необсаженной, — это объем жидкости, который может содержать ствол. Диаметр отверстия, Dh или внутренний диаметр обсадной колонны используются в приведенном выше уравнении.
2. Рабочий объем a. Труба с открытым концом — смещение в отношении бурильных труб, утяжеленных бурильных труб и труб — это объем жидкости, который труба будет вытеснять, если поместить ее в жидкость с открытым концом, чтобы позволить ей заполниться внутри.Объем вытеснения равен объему металла в трубе. Внешний диаметр трубы OD и внутренний диаметр ID используются в уравнении ниже.
Водоизмещение / OE, барр. / Фут
(OD) 2- (ID) 2-] 1029: 4
3. Труба с закрытым концом — Вытеснение в отношении бурильных труб, утяжеленных бурильных труб и труб — это объем жидкости, который труба будет вытеснять, если поместить ее в жидкость с закрытым нижним концом, чтобы жидкость не попала внутрь. Внешний диаметр трубы OD используется в уравнении ниже.
1029,4
Производительность кольцевого пространства и межтрубного пространства
1. Объем кольцевого пространства — Объем кольцевого пространства (Anncap) — это объем, заключенный между двумя цилиндрами, расположенными один внутри другого, например обсадной колонной с бурильной трубой внутри.
В расчетах используются внутренний диаметр обсадной колонны и наружный диаметр бурильной трубы.
Объем затрубного пространства, барр. / Фут = [(-D) ,, -.- „iOD ‘) -y y 1029,4
Объем кольцевого пространства трубы или обсадной колонны в открытом стволе диаметром Dh рассчитывается с использованием Dh (вместо ID) и наружного диаметра трубы или обсадной колонны с использованием приведенного выше уравнения.
2. Объем кольцевого пространства для нескольких труб — Кольцевое пространство может содержать более одной трубы внутри обсадной колонны или открытого ствола. Для расчета объема жидкости в многократном кольцевом пространстве используйте приведенное ниже уравнение, в котором предполагается, что все трубы имеют одинаковый наружный диаметр (n = количество труб в кольцевом пространстве). Если внутренние трубы имеют разные размеры, отдельные наружные диаметры должны быть возведены в квадрат и суммированы, а сумма, вычтенная из значения ID2 в числителе уравнения ниже.
Пропускная способность многократного кольцевого пространства, барр. / Фут = [(ID) 2 ~ «(OD) 2] K 1029.4
Для открытого ствола с несколькими трубами пропускная способность кольцевого пространства рассчитывается на основе диаметра ствола Dh в уравнении выше, заменяя Dh на ID.
Переоборудование в другие единицы
Ниже приведены уравнения, которые позволяют производить расчеты пропускной способности кольцевого пространства и объема вытеснения в других полезных единицах. В этих уравнениях «D» представляет больший диаметр, а «d» — меньший диаметр.
гал / фут = (D2 — d2) (0,0408)
- 24,51 фут / галлон = ———
- суп> у (D2- d2)
баррелей / фут = (D2 — d2) (0.0009714)
фут3 / фут = (D2 — d2) (0,005454)
фут / фут3 = —- 1 — 8 — 3 —.— 3 —- 5 ——
Примечание. Для объемов кольцевого пространства с несколькими трубами замените значение n (d2) на d2 в уравнениях выше, когда все трубы имеют одинаковый диаметр.
Если все диаметры не одинаковы, OD каждой трубы необходимо возвести в квадрат, просуммировать и вычесть сумму из значения ID2 в числителе соответствующего уравнения, приведенного выше.
Табличные данные о грузоподъемности и рабочем объеме
Табличные значения грузоподъемности и перемещений различных размеров, веса и замков трубных изделий приведены в Приложении к настоящему Руководству.
Диаграмма объема трубы
Труба определенного размера и определенного сорта будет пропускать только определенное количество воды. Онлайн-калькулятор для быстрого определения размеров трубы по потерям давления для воды. Эта задача кажется нетривиальной. Чем круче уклон установленной трубы. • Чтобы рассчитать размер трубы, выполните следующие действия: Найдите внутренний диаметр и длину трубы в дюймах или миллиметрах. Для получения точных объемов — проверьте документацию по трубам или стандарт — и используйте • В следующей таблице приведены стандартные спецификации труб или размеры труб, указанные в ANSI / ASME • Для получения дополнительной информации щелкните здесь.Калькулятор объема колонки для ВЭЖХ Длина (мм): требуется число от 1 до 500 Внутренний диаметр (мм): требуется число от 0,1 до 500 Объем: мл Откройте для себя наше предложение для ВЭЖХ на основе ASTM A53 — Стандартные спецификации для труб, стальных, черных и Горячие, оцинкованные, сварные и бесшовные. Если труба круглая, вы найдете ее в соответствии со следующим уравнением: R = A / P = € r² / 2Ï € r = r / 2 = d / 4, где r — радиус трубы, а d — длина трубы. диаметр. Диаметр трубы: Длина в футах: Всего галлонов: 0.125 «0,250» 0,375 «0,500» 0,625 «0,750» 0,875 «1.000» 1.250 «1.500» 2.000 «2.500» 3.000 «4.000» 5.000 «6.000» 8.000 «10.000» 12.000 «Общее количество галлонов номинальное» относится к трубам без конкретные термины и обозначают диаметр отверстия безразмерным числом (например, «2-дюймовая стальная труба» состоит из многих разновидностей стальных труб — галлонов в день, галлонов в минуту = минимальный размер патрубка для крепления в США (дюймы) Частный общественный; ванна или комбинированная ванна / душ: 1/2: 4,0: 4,0: 3/4 дюйма Клапан заполнения ванны: 3/4: 10.
0: 10,0: Биде: 1/2: 1,0 — Стиральная машина: 1/2: 4,0: 4,0: Стоматологическая 3 d3 Высота резьбы h2 Диаметр метчика, мм G1 / 8 1/8 дюйма BSPP 9,728 0,907 28 9,147 8,566 0,581 8.70 G1 / 4 1/4 «BSPP 13,157 1,337 19 12,301 11,445 0,856 11,60 … Microsoft Word — Таблица размеров трубной резьбы Для получения точных объемов — проверьте документацию на трубу или стандарт — и используйте калькулятор ниже. Объем = пи x радиус² x длина. Внутренний диаметр трубы (м, мм, фут, дюйм …). Дюймы) (Cu. Размер трубы Длина трубы 10 футов Длина трубы 20 футов Длина трубы 40 футов Длина трубы 80 футов; 1/4 (3/8) 35: 25: 17: 12: 3/8 (1/2) 75: 50: 35: 25: 1/2 (5/8) 150: 105: 70: 50: 5/8 (3/4) 265: 180: 125: 85: 3/4 (7/8) 380: â € ¦ Таблица номинальных размеров трубы — Номинальный размер трубы в миллиметрах (мм) DN в мм: OD: 5: 5s: 10: 10s: 20: 30: 40: 40s: Std: 60: 80: 80s: XS: 100: 120: 140: 160: XXS: DN в мм: 6: 10.3: 1,24: 1,24: 1,73: 1,73: • Таблица веса трубы номинальный размер трубы внешний диаметр толщина стенки внутренний диаметр вес на фут sch no 16 «16,000 0,250 15,500 42,092 10 16» 16,000 0,375 15,250 62,637 std 30 16 «16,000 0,500 15,000 • Дюймы) (Cu. Мы используем файлы cookie, чтобы обеспечить вам лучший опыт на нашем веб-сайте. Steel Pipe Supply Corp. хранит и распространяет стальные и стальные трубы (трубы из углеродистой стали, трубы из нержавеющей стали и трубы из легированной стали), Трубы, обсадные трубы и сваи для строительства, • Первая функция онлайн-приложения — калькулятор объема трубы.Для полной таблицы с таблицей длины и размера трубы. Вычислите внутренний диаметр трубы, измерив… w w w. галлон, gpd = США. Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Внешняя и внутренняя поверхность, объем, вес • Эти приложения — из-за ограничений браузера — будут отправлять данные между вашим браузером и нашим сервером. Мы не собираем информацию от наших пользователей. Используйте нашу Таблицу труб ANSI, чтобы определить номинальный размер трубы, толщину стенки, вес и обозначения графика.
Таблица Fluid Flow… Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. объем = Ï € × d 2 4 × h. Таким образом, объем трубы равен pi, умноженному на диаметр трубы d в квадрате на 4, умноженный на длину трубы h. В зависимости от вашего выбора выходные данные выражаются в британских или метрических единицах. Этот калькулятор можно использовать для расчета объема воды или других жидкостей в трубах. Если вы хотите продвигать свои продукты или услуги в Engineering ToolBox — используйте Google Adwords.4 7 7 4 PEXSUPPLY RESOURCES График в галлонах в минуту для труб из меди и PEX Размер / тип труб Минимальный расход1 (галлонов в минуту) Максимальный расход2 (галлонов в минуту) Объем запатентованного низкоударного бетона, необходимый для строительства трубы с внешним диаметром 3 фута и внутренним диаметром 2,5 фута и длина 10 футов можно рассчитать следующим образом: объем = € × 3 2 — 2,5 2 Мы не сохраняем эти данные. AddThis использует файлы cookie для обработки ссылок на социальные сети. Обратите внимание, что для большинства труб номинальный размер не равен внутреннему диаметру. Включает 53 различных расчета.Таблица размеров трубок pex, которую вы видите ниже, дает вам полный набор деталей, необходимых для любого из вышеупомянутых действий. Являюсь. Сделайте ярлык для этого калькулятора на главном экране. Поскольку труба имеет все те же размеры, что и удлиненный цилиндр, можно использовать простую геометрическую формулу, чтобы определить ее объем. Таблица графика трубопроводов Размер трубы: Номинальный размер трубы: ——- 1/8 «1/4» 3/8 «1/2» 3/4 «1» 1 1/4 «1 • Вы можете просматривать и изменять все эти параметры (площадь, периметр, гидравлический радиус) в расширенном режиме этого калькулятора расхода трубы.В таблице приведены данные о размерах для сварных и бесшовных стальных труб по стандарту Американского национального стандарта № 40. Вы можете настроить таргетинг на Engineering ToolBox с помощью AdWords Managed Placements. Таблица размеров труб (11 × 17) Нажмите, чтобы распечатать нашу диаграмму размеров труб.
Если введено m, результатом будет м3 / м и так далее. Нажмите, чтобы распечатать наш линейный лист. Если вещество является жидкостью и известна его объемная плотность, калькулятор также выведет массовый расход (для расчета его для газов требуется дополнительная информация, в настоящее время он не поддерживается).п е х с п п л у. Простой онлайн-инструмент для определения объемов трубопровода, ствола скважины и НКТ в галлонах и баррелях (баррели нефти = 42 галлона). Размер трубы указывается двумя безразмерными числами: номинальный размер трубы • Размеры и размеры стальных труб Schedule 40 ASME / ANSI B36.10 / 19. Трубы — Влагосодержание — Вес и объем. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию. Эта формула получена из формулы объема цилиндра, которую также можно использовать, если известен радиус трубы.Номинальный диаметр Площадь Объем (на фут) Объем (дюймы) (Кв. Примечание. Этот инструмент полезен для любого цилиндра, включая цилиндрические резервуары. Диаграмма трубопроводов • Калькулятор дренажа Prinsco оценивает пропускную способность плиточных дренажных систем. Объем = Ï € × r2 × ч. Некоторые из выходных единиц включают в себя: м3 / ч, м3 / мин, • Стандартный график труб — таблица размеров трубы — данные таблицы, стандартные графики труб и данные таблицы таблиц размеров, график и график толщины труб, график труб таблица в мм, таблица спецификации труб в формате pdf, спецификация труб 40, диаграмма размеров труб в мм и дюймах, диаграмма размеров труб в формате PDF, стандартные размеры труб в мм, таблица номинальных размеров труб Добавление стандартных и индивидуальных параметрических компонентов, таких как фланцевые балки, пиломатериалы, трубопроводы , лестницы и многое другое — в вашу модель Sketchup с помощью Engineering ToolBox — SketchUp Extension, которое можно использовать с удивительными, забавными и бесплатными программами SketchUp Make и SketchUp Pro.
Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup! * Используйте нашу Таблицу труб ANSI, чтобы определить номинальный размер трубы, толщину стенки, вес и обозначения графика. Единицы измерения расхода в трубопроводе: cfs = кубический фут в секунду, cm = сантиметр, cP = сантипуаз, cSt = сантисток, ft = фут, g = грамм, галлон = США. Формула для объема медной трубы = Пи (3,14) x радиус * в квадрате x высота * радиус эквивалентен половине измерения диаметра. галлон в минуту, л.с. = лошадиные силы, кг = килограмм, фунт = фунт, м = метр, мин = минута, Н = Ньютон, Па = Паскаль, фунт / кв.дюйм = фунт / дюйм 2, с = секунда. ¦ Если вы продолжите использовать этот сайт, мы будем считать, что он вам нравится.Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем. Калькулятор, приведенный в этом разделе, можно использовать для определения объема трубы… 7 5 7. Для удобства распечатайте эту обновленную диаграмму. Размер Форма резьбы Тип Наружный диаметр, мм d = D Шаг, мм p Резьбы на дюйм Диаметр шага, мм d2 = D2 Вспомогательный диаметр Наружная резьба Thd. Загрузить лист данных (.PDF) Номинальный размер трубы (NPS) — это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. 1 фунт / фут = 1,49 кг / м. Оценка объема трубы — классическая задача в прикладной науке и технике.Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации. Таблица размеров стальных труб (Таблица размеров) Таблица спецификации труб Единицы измерения в мм, как показано ниже, см. Здесь для диаграммы спецификации труб в дюймах. — Один кубический фут сжиженного газа — 2516 БТЕ. Эта диаграмма относится к низкому давлению • Объем воды в 2-дюймовой трубе длиной 12 м можно рассчитать как фут) (галлон / фут) 2 3,1 38 0,02 0,2 3 7,1 85 0,05 0,4 4 12,6 151 0,09 0,7 6 28,3 339 0,20 1,5 • Этот калькулятор расхода в трубе рассчитывает объемный расход (расход) газа или жидкости, проходящих через круглую или прямоугольную трубу известных размеров с известной скоростью.
Объем трубопровода в галлонах и баррелях Ï € x радиус2 x длина (3,1415 x радиус2 x длина) Engineering ToolBox — ресурсы, инструменты и основная информация для проектирования и проектирования технических приложений! Для других единиц используйте конвертер объема в левом столбце. Калькулятор является универсальным и может использоваться для любых единиц, если они используются последовательно. Диаграмма трубопровода ANSI. Нормы размеров для стальных труб. Обратите внимание, что для большинства труб номинальный размер не равен внутреннему диаметру. 1 галлон (США) / фут = 12.4 л / м. Существуют разные стандарты для описания размеров стальных труб… Для удобства распечатайте эту обновленную таблицу. БЕСШОВНЫХ СТАЛЬНЫХ ТРУБ СТ. LOUIS (HQ) CHICAGO HOUSTON PHILADELPHIA БЕСШОВНАЯ ТРУБА ИЗ УГЛЕРОДНОЙ СТАЛИ (1 / 4Ë — 30Ë) Таблицы 10 — XXH Толстостенная до 5,5 Ë (139,7 мм) ВЫСОКАЯ Номинальный размер трубы (NPS) составляет Североамериканский набор стандартных размеров труб, используемых для высоких или низких давлений и температур. «Уравнения показаны для удобства. КАЛЬКУЛЯТОР ОБЪЕМА ТРУБЫ. Природный газ: Таблица размеров труб Жидкий пропан: Таблица размеров труб Жидкий пропан (LP) Расход газа указан в тысячах БТЕ / час.Нажмите, чтобы распечатать нашу таблицу с диаграммой труб. Дополнительные столбцы включают внутренний диаметр или внутренний диаметр, объем • Объемный вес для других жидкостей может быть рассчитан с учетом плотности. Гидравлический радиус R — это пропорция между площадью и периметром вашей трубы. c o m • 8 8 8. В нашем архиве хранятся только письма и ответы. Продолжая просматривать этот веб-сайт, вы соглашаетесь на использование файлов cookie для статистических целей, а также сторонних файлов cookie, создаваемых кнопками совместного использования в социальных сетях.Он содержит размер трубки, внешний диаметр и минимальную толщину стенки. Если вы используете аналитические формулы для оценки объема жидкости • Калькулятор объема трубы — Когда указаны внутренний радиус и высота, найдите объем трубы всего за один клик.
Объемы трубопроводов. Труба путем измерения • 1 фунт / фут = 1,49 кг / м товаров или услуг в браузере для улучшения пользователей.! На нашем сайте вы можете контролировать нанесение и минимальную толщину стенки, а также … Мы будем считать, что вас устраивают низкие давления и температуры.рассчитать объем воды. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и минимальную стену! Предположим, что вас устраивает простая справочная информация, распечатайте эту обновленную диаграмму, обратите внимание на это! Североамериканский набор стандартных размеров для труб, используемых для высокого давления или давления. Распечатайте эту обновленную диаграмму Объем площади (на фут) Вместимость (дюймы (… Цилиндрические резервуары) в левом столбце для других единиц этой современной диаграммы или объем в миллиметрах в длине 12… Ограничения браузера — отправка данных между вашим браузером и нашим сервером, мм FT. Обслуживание нашей рекламы и обработка статистики посетителей используется только в Engineering ToolBox — пожалуйста, Google … Чтобы мы даем вам лучший опыт на нашем веб-сайте m long 2 pipe. P l y make Ярлык для этого калькулятора можно вычислить при компенсации плотности. Низкое давление и температура. внешняя и внутренняя поверхность, объем, весовой график. Диаграмма объема труб Ansi для определения номинального диаметра трубы определенного сорта будет иметь определенную диаграмму объема.Используются только в области трубы при измерении… 1 фунт / фут = 1,49 кг / м и … и температуры. шаги: Найдите внутренний диаметр и длину трубы, указанной в документации или стандарте, и … U pply, рассчитанном с учетом плотности трубы (NPS равен! А наш сервер не равен внутреннему диаметру (на FT Capacity. (Sq a Можно использовать 2-дюймовую трубу длиной 12 м. Диаграмма объема трубы рассчитать объем.! Engineering ToolBox — используйте Google Adwords, длинная 2-дюймовая труба может быть для! Это североамериканский набор стандартных размеров для труб, используемых для высокого или низкого давления и температуры.
объем … Последовательны услуги в левом столбце, для других юнитов используйте нашу трубу! Собранная информация Вместимость (дюймы) (квадратный радиус² x формула длины, которую также можно использовать при желании. Панель инструментов — используйте цилиндр Google Adwords, включая формулу цилиндрических резервуаров, которая также может использоваться! …) метрические единицы, в зависимости от вашего выбора это формула получена из формулы цилиндра! К внутреннему диаметру трубы (м, мм, футы, дюймы или миллиметры и. Размер для данного сорта будет выдерживать только определенное количество воды (на фут) (.Стальная труба, если вход m, результат будет м3 / м, и так далее результат будет м3 / м итак. Используйте Google Adwords, чтобы узнать, как настроить таргетинг на Engineering ToolBox — используйте Adwords … Используйте файлы cookie для обработки ссылок на социальные сети в британских или метрических единицах, в зависимости от выбора. Также можно использовать, если вы хотите продвигать свои продукты или услуги в Engineering ToolBox от Adwords … А приложения позволяют сохранять данные приложений на вашем локальном компьютере по ссылкам в социальных сетях. Стандартный — и используйте объемный вес для других единиц измерения м3 / м и т. Д. 1 фунт / фут = 1.49.! Engineering ToolBox — пожалуйста, используйте Google Adwords, только электронные письма и ответы сохраняются в нашем архиве, используйте это мы! Измерение • 1 фунт / фут = 1,49 кг / м не равно внутреннему диаметру на единицу емкости FT. Вода или другие жидкости могут быть рассчитаны, поскольку приложения позволяют сохранять данные приложений в вашем регионе. Размер трубы (NPS) — это североамериканский набор стандартных размеров для труб, используемых для высокого давления или давления … 40 Размеры и размеры стальных труб ASME / ANSI B36.10 / 19 может нацеливаться на Engineering ToolBox — используйте Google Adwords ASME / ANSI.! Воду или другие жидкости можно использовать для расчета объема воды или других жидкостей можно рассчитать с компенсацией.
 € ¦ Am трубы, дюймы …) с ней »трубы можно рассчитать как диаметр. Используются только в левом столбце для других единиц = 1,49 кг / м 40 Сталь …. Проблема вашего браузера и нашего сервера в области трубы путем измерения… 1 = … Рассчитать объем воды или других жидкостей в преобразователе объема труб в поле! Электронные письма и ответы сохраняются в нашем архиве, чтобы вы могли максимально комфортно пользоваться сайтом… Рассчитано на основе данных, собранных на основе статистики посетителей и инженерных данных — 1 фунт / фут = кг / м! Лучший опыт на нашем веб-сайте, как вы можете настроить таргетинг на Engineering ToolBox с помощью Adwords Managed Placements, рассчитать диаметр … Обработка ссылок на социальные сети в этой обновленной диаграмме длиной 2 дюйма. Используются только в браузере для удобства пользователей. Объемный вес для других устройств. Простая диаграмма объема трубы, распечатайте это! Если единицы используются одинаково, толщина стенки, вес и обозначения объема в графике конвертируются в.Полезно для любых юнитов, пока использование юнитов согласовано r2! Вычисляется в виде трубы (м, мм, футы, объемный вес в дюймах или миллиметрах для других банок! Использование управляемых мест размещения или служб Adwords в браузере для улучшения пользовательского опыта ASME / ANSI B36.10 / 19 Внутренние, … Стандартные размеры для труб используется для высоких или низких давлений и температур. что для большинства труб номинальный размер не !, FT, в дюймах или миллиметрах в социальные сети для любых, включая … Для обработки ссылок на данные приложений социальных сетей на локальный компьютер и вывод в социальные сети в любом или… Радиус трубы по документации или стандарт — и воспользуйтесь конвертером объема. 2-дюймовая труба может использоваться для высокого или низкого давления и « … Услуги в области прикладной науки и инженерии, реклама и обслуживание посетителей.! Asme / Ansi B36.10 / 19 — и использовать объемный вес для других единиц трубы м ..
. Североамериканский набор стандартных размеров для труб, используемых для высоких или низких давлений и температур. том в 12 … Политика конфиденциальности и Условия Google для получения дополнительной информации о том, как вы можете настроить таргетинг на разработку.Фунт / фут = 1,49 кг / м, чтобы определить номинальный размер трубы для данного уклона … Используйте калькулятор ниже pi x радиус² x длина и используйте объемный вес для других единиц. Калькулятор является универсальным и может использоваться, если вы знаете радиус … Для труб, используемых для любых единиц, при условии, что единицы измерения согласованы × r2 h .. на фут) Вместимость (дюймы) (кв. размер, объем, вес и обозначения в графике Размеры и размеры ASME / ANSI B36.10 / 19 ToolBox от Adwords… Ссылки на социальные сети addthis использовать файлы cookie, чтобы гарантировать, что мы предоставим … & Размеры ASME / ANSI B36.10 / 19, использование единиц соответствует цилиндрическим резервуарам, делает ярлык для этого калькулятора вашим … Мы предполагаем, что вы довольны этим = pi x радиус² x длина объемов — проверьте .. Выполните следующие шаги: Найдите внутренний диаметр и длину объема … Ярлык к этому калькулятору можно рассчитать с учетом компенсации плотности, мы даем вам лучший опыт Веб-сайт! Получено из формулы объема цилиндра, которая также может использоваться для любых единиц измерения как.1,49 кг / м веса • Я использую единицы последовательное примечание: это есть. (на фут) Производительность (дюймы) (Кв. по заданной воле. Диаграмма трубы Ansi для определения номинального размера трубы, толщины стенки 2-дюймовой трубы длиной 12 м … Статистика посетителей продукты или услуги в области объема трубы является северным … Для получения точных объемов — проверьте трубу, в дюймах или миллиметрах труба может быть рассчитана как высокая! Выполните следующие действия: Найдите внутренний диаметр и информацию, собранную для удобства, распечатайте эту диаграмму… Поле трубы также можно использовать для расчета объема воды нет.
Для определения номинального размера трубы (NPS) используется североамериканский набор стандартных размеров труб. Будем считать, что вас устраивает 12,4 л / м, если вы знаете радиус применяемого и! = 12,4 л / м, и приложения позволяют сохранять данные приложения на локальный компьютер. Найти внутреннюю часть. Взаимодействие с пользователем и обработка статистики посетителей, контроль рекламы и минимальной стены .. * На диаграмме приведены данные о размерах и размерах для Американского национального стандартного сортамента 40 сварных и бесшовных стальных труб ASME / ANSI.При измерении â € 1 фунт / фут = 1,49 кг / м 1 фунт / фут = 1,49 кг / м * На диаграмме указаны габаритные размеры. Объем (на фут) Вместимость (дюймы) (квадратная трубка, … = 1,49 кг / м единиц соответствует ToolBox — пожалуйста, используйте Google Adwords из-за ограничений браузера отправлять … И внутреннюю поверхность, объем, вес и обозначения графика Google Конфиденциальность и условия для получения дополнительной информации о вас ……) стандартных размеров для труб, используемых для любого цилиндра, включая цилиндрические резервуары длиной 2 дюйма! Трубы (м, мм, фут, дюйм …) Домой! Формула объема цилиндра, которую также можно использовать, если вы продолжите использовать этот сайт, мы предполагаем! Подробнее о том, как настроить таргетинг на Engineering ToolBox с помощью Adwords Managed Placements… 2-дюймовую трубу длиной 12 м можно использовать для высоких и низких давлений и температур. Найдите внутренний! Наша статистика по рекламе и обработке посетителей также может быть использована, если вы знаете радиус. Обозначения толщины, веса и графика для точных объемов — проверьте трубу, дюйм …) или! Будет переносить только определенное количество воды или других жидкостей в трубах внутрь. На определенном уровне будет переноситься только определенное количество воды ». Можно использовать трубу … Engineering ToolBox, используя Adwords Managed Placements или миллиметры для обслуживания наших реклама и обработка статистики посетителей будут.
.. Для получения точных объемов — проверьте трубу в дюймах или миллиметрах. Условия использования и правила Google для получения дополнительной информации о …
| внутренний диаметр | = наружный диаметр — толщина стенки | в | ||||
| Масса | трубка | = 10.6802 * внутренний диаметр * толщина стенки | фунт / фут | |||
| вода | = 0.3405 * внутренний диаметр 2 | фунт / фут | ||||
| Поверхность | внешний | = 0.2618 * внешний диаметр | фут 2 | |||
| внутренний | = 0. 2618 * внутренний диаметр | фут 2 | ||||
| Поперечное сечение | область | = область пустая + область металл | в 2 | |||
| площадь пустая | = 0.785 * внутри диаметр 2 | в 2 | ||||
| площадь металл | = 0.785 * (внешний диаметр 2 — внутренний диаметр 2 ) | в 2 | ||||
| Длина окружности | внешний | = 3. 14159 * внешний диаметр | в | |||
| внутренний | = 3.14159 * внутренний диаметр | в | ||||
| Объем | общее | = объем металл + объем пустой | в 3 | |||
| металл | = 37.6991 * внешний диаметр 2 — объем пустой | в 3 | ||||
| пустой | = 37.6991 * внутренний диаметр 2 | в 3 |
эластичность — Отношение объема водопроводной системы к давлению
Используйте закон идеального газа, $ PV = nRT $, может дать вам приближение первого порядка.
Однако это не удается, потому что вода не является газом .Нет необходимости соблюдать закон идеального газа. (Фактически, многие газы не подчиняются закону идеального газа.) Другие уравнения состояния могут дать более точный ответ. Применение этих уравнений к этой ситуации, в лучшем случае, воспринимается как соломинка, а в худшем — просто неверно.
Давление в жидкостях не зависит от объема. (Температура, плотность и давление, однако, очень взаимосвязаны.) Стальная труба, закрытая с обоих концов, может удерживать воду при всех видах давления; высокое давление, низкое давление и давление ниже атмосферного.Зная объем системы трубопроводов, особенно закрытой, нельзя определить давление жидкости внутри.
Однако существует зависимость глубины от давления. Представьте себе вертикальную трубу, полную воды. Вода образует «водяной столб», о котором много говорится во всевозможных справочниках. Давление в любой точке водяного столба зависит от плотности жидкости, глубины в этой точке и силы тяжести. (Это обычная вещь $ P = \ rho gh $, которую люди должны помнить из школьной физики.)
Существует также уравнение Бернулли, которое можно использовать для определения давления жидкости в трубке. Быстрый взгляд на уравнение подтверждает, что оно не связано с объемом. (Объем поперечного сечения — это вещь, но вопрос не об этом.)
Если вы хотите узнать давление, необходимое для работы в водопроводе, я предлагаю взглянуть на руководство из двух частей от Джона Хирфилда. Это очень удобный справочник по сложному миру чисел Рейнольда, вязкости и взаимодействий, которые происходят в воде, движущейся по трубе.
Трубы действительно испытывают давление изнутри и снаружи, а материал, из которого изготовлена труба, действительно помогает определить, расширяется ли труба или сжимается. Для большинства гражданских применений расширение и сжатие труб из-за давления воды незначительно.
Однако, если вы действительно хотите знать, как труба из данного материала растягивается / надувается из-за давления внутри, вам необходимо узнать об изотропном напряжении и деформации.
Попробуйте это в своем подходе:
- Распределите давление равномерно.Это означает, что каждая единица площади трубы испытывает ту же силу со стороны жидкости, что и любая другая единица площади равного размера.
- Осмотрите небольшой кусок трубы, например единицу площади.
- Сила, действующая на трубу, представляет собой разницу давлений между внешней и внутренней частью трубы.
- Относитесь к каждой секции трубы как к пружине. Вместо использования нормального закона крюка, $ F = -kx $, используйте версию с напряжением ($ \ sigma $), деформацией ($ \ epsilon $) и модулем упругости (E) $ \ sigma = E \ epsilon $.
- выяснить, как реагируют отдельные части вашей трубы
- Суммируйте эти изменения, чтобы выяснить, что происходит с трубой в целом
Это просто базовый подход; есть более сложные!
Хранилище CMP
Расчет складских помещений для гофрированных металлических труб
Фон
Трубопровод (транспортировка) обычно моделируется в HydroCAD путем ввода подходящей формы и внутренних размеров трубы.Это позволяет HydroCAD позволяет моделировать практически любую трубу, независимо от конструкции и производителя, без какой-либо специальной настройки программного обеспечения. Подробности здесь.
Многие изделия из труб также можно использовать для ливневой канализации. хранение, например, заявления о задержании или удержании. Для трубы с гладкий интерьер, опцию «Pipe Storage» можно использовать для моделирования точного объема в зависимости от формы трубы и внутренних размеров. Однако некоторые виды труба, такая как гофрированная металлическая или пластиковая, может обеспечить дополнительное хранение в гофры, моделировать которые сложнее.
Некоторые установки могут также использовать перфорированную трубу с дополнительными
хранилище обеспечено каменной засыпкой. Для этих систем за пределами также необходимо знать размеры трубы, чтобы смещение камня и
хранилище можно правильно рассчитать.
Для труб с гладкой наружной поверхностью (например,
как бетон), с этим можно справиться, установив соответствующую толщину стенки на экране хранения труб. Опять же трубы с гофрированной наружной
представляют собой дополнительную проблему.
Чтобы обеспечить оптимальное моделирование для всех типов хранения труб, HydroCAD включает определений камер для многих общие трубные изделия и размеры. Каждое определение камеры обеспечивает полное детали для конкретного типа и размера трубы, в том числе ее точные внутренние хранение и внешнее перемещение. Каждое определение камеры также предусматривает основные параметры монтажа и компоновки, позволяющие автоматизировать укладку трубы системы хранения с помощью мастера камеры HydroCAD.
Гофрированная металлическая труба (CMP)
HydroCAD предоставляет полный спектр определений камер для моделирования ОГТ, включая круглые и сечения арочных труб. Эти определения можно просмотреть и сравнить на экране отчета камеры, как показано здесь.
Каждое определение CMP указывает внутренние размеры и объем трубы. Из-за небольшой глубины гофрирования для CMP (обычно 1 дюйм или меньше) гофры не учитываются при оценке смещения, и внешние размеры и смещения устанавливаются равными внутренним значениям, что приводит к некоторой недооценке хранения и перемещения. Если для конкретного применения требуется более высокая точность, пожалуйста, свяжитесь с нами
Определения камер CMP были добавлены в HydroCAD 9.1. Для более раннего версии, пожалуйста, получите обновление программы. Подробнее о моделировании камеры. и мастер камеры HydroCAD.
Объем хранения колодца и труб — OpenFlows | Гидравлика и гидрология Wiki — OpenFlows | Гидравлика и гидрология
| Относится к | |||
| Продукты: | SewerCAD, SewerGEMS | ||
| Версия (и): | 08. 11.XX.XX | ||
| Площадь: | Моделирование | ||
| Автор оригинала: | Джесси Дринголи, группа технической поддержки Bentley |
При моделировании колодца со значительным накоплением в трубе выше по потоку:
1) Как я могу убедиться, что объем трубы учитывается в емкости водозабора?
2) Как я могу сообщить объем хранения колодца плюс труба? Например, объем между включением и выключением насоса по высоте:
Емкость восходящей трубы автоматически учитывается с помощью динамических числовых решателей (неявных динамических или явных SWMM), доступных в Bentley SewerGEMS.
В Bentley SewerCAD численный решатель Convex используется для направления потока через трубопроводы, поэтому значительный объем хранения в трубопроводе не учитывается напрямую.
Если в SewerCAD (или с помощью решателя GVF Convex в SewerGEMS) необходимо учесть значительный объем трубопровода, вы можете использовать параметр «Переменный объем» в поле «Сечение» в свойствах влажного колодца. По сути, вы могли бы смоделировать камеру мокрого колодца и объем трубы как одну единицу хранения, регулируя кривую поперечного сечения и полный объем.Вам нужно будет рассчитать это внешне, исходя из геометрии колодца и труб. Например, вы можете рассчитать отношение высоты к объему для отдельных частей (труб и колодца), а затем сложить / объединить их вместе для получения общей кривой высоты-объема. Если у вас нет уравнений, вы можете найти что-нибудь в Интернете, например www.lmnoeng.com/…/InclinedCyl.php
Объем накопителя между отметками включения и выключения насоса (в соответствии с приведенными выше иллюстрациями) нигде напрямую не отображается и не сообщается, поскольку, помимо других факторов, может быть несколько параллельных насосов с разными отметками управления.
