Схема подключения бойлера

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.

В этой статье мы подробно рассмотрим электрическую схему бойлера и как подключить бойлер к электричеству.

Сначала рассмотрим типовую электрическую схему бойлера — электроводонагревателя, из каких основных компонентов она состоит, для чего они необходимы и как взаимодействуют между собой. Затем рассмотрим, как подключить бойлер к электричеству, т.е. к электрической сети.

Электрическая схема бойлера.

Давайте рассмотрим общую электрическую схему бойлера, когда на переднюю панель бака вынесена отдельная ручка регулировки температуры нагрева воды, а регулятор температуры и термостат (термореле) выполнены отдельно.

Электрическая схема бойлера состоит из следующих компонентов:

— термостат;

— терморегулятор;

— ТЭН;

— индикаторная лампа.

Питающее напряжение по нулевому N (синего цвета) и фазному L (красного цвета) проводам от электрического щита подаются к бойлеру, в нашей схеме к входным клеммам термостата. Нулевой защитный провод PE при помощи винта подключается к корпусу бака водонагревателя.

От выходных клемм термостата ноль подключается к первому контакту ТЭНа, а фаза подключается ко входному разъему терморегулятора. Выходной разъем терморегулятора соединен со вторым контактом ТЭНа. Индикаторная лампочка подключена к выходной нулевой клемме термостата и к выходному разъему терморегулятора (фаза).

ВАЖНО!

Перед подключением бойлера к электрической сети, необходимо обязательно заполнить его бак водой. В противном случае ТЭН перегреется и выйдет из строя.

Итак, заполняем водонагреватель водой, ручкой регулятора температуры устанавливаем желаемую температуру нагрева воды, включаем в электрощите электрический аппарат защиты, подавая тем самым питающее напряжение в электрическую схему бойлера.

Поскольку вода холодная, цепь терморегулятора замкнута, горит индикаторная лампочка, сигнализирующая о нагреве воды, через ТЭН проходит ток и вода в баке нагревается.

При достижении заданной температуры, которая измеряется датчиком температуры терморегулятора, терморегулятор разрывает цепь питания ТЭНа, индикаторная лампочка гаснет, вода начинает охлаждаться.

При снижении температуры воды в баке ниже определенного значения, цепь питания ТЭНа замыкается и опять начинается нагрев. Так происходит процесс поддержания постоянной температуры воды в баке.

Термостат выполняет роль предохранителя. Если по какой-то причине температура воды в бойлере превысит допустимое значение, термостат разрывает цепь нулевого и фазного провода, отключая питание от ТЭНа и предотвращая тем самым перегрев воды в бойлере.

В некоторых моделях водонагревателей термостат и терморегулятор объединены в одном корпусе, при этом принцип работы схемы не меняется.

Как подключить бойлер к питающей электрической сети.

Теперь давайте рассмотрим, как подключить электроводонагреватель к электричеству?

На схеме выше бойлер подключается к электрической сети через УЗО и установленный последовательно с ним автоматический выключатель.

УЗО защищает от возможного поражения электрическим током в случае утечки тока при пробое на корпус или повреждении изоляции, а автоматический выключатель защищает цепь от возможной перегрузки или короткого замыкания.

В этой схеме кабель от электрощита напрямую подключается к входным клеммам бойлера, т.е. снимается защитный кожух, заводится питающий кабель, подключается к соответствующим клеммам и обратно закрывается защитным кожухом.

Подробно о том, какое выбрать УЗО, с какими параметрами, какой автоматический выключатель, какого номинала и характеристики, как соотнести параметры автомата с параметрами УЗО, как рассчитать необходимое сечение кабеля смотрите тут.

На схеме ниже показан вариант подключения водонагревателя через электрическую розетку.

Электрическая розетка подключается к кабелю, идущему от электрического щита, а уже в эту розетку подключается шнур с вилкой от бойлера.

Хочу заметить, что подключение напрямую к клеммам бойлера, без использования промежуточной розетки (как на первой схеме) является более надежным и предпочтительным.

Ну и вместо связки УЗО+автоматический выключатель можно использовать дифавтомат.

В этой схеме фаза и ноль от дифавтомата подключается непосредственно к входным клеммам бойлера. При этом нули до дифавтомата и после него не должны иметь общих соединений.

В этой схеме также может использоваться подключение и через розетку. Розетка устанавливается в линию после дифавтомата, и в нее включается вилка со шнуром от бойлера.

В схеме подключения бойлера к электрической питающей сети желательно использовать отдельную линию, выполненную кабелем необходимого сечения с установкой отдельного электрического аппарата защиты.

Более подробно смотрите видео Схема подключения бойлера:

Полезные материалы по теме:

Ремонт бойлера своими руками. Часть 1.

Ремонт бойлера своими руками. Часть 2.

Как проверить (прозвонить) ТЭН?

Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

Инструмент электрика.

elektrik-sam. info

Как установить бойлер, воспользовавшись схемой подключения водонагревателя

Установка водонагревателя под силу каждому, кто хоть немного знаком, с устройством сантехнического оборудования и электрической сети. Хорошим помощником при монтаже бойлера может стать подробная схема подключения водонагревателя.

Установка бойлера

Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Если несущая способность стены вызывает сомнения, то лучше предварительно сконструировать подставку или установить дополнительные кронштейны поддерживающие устройство.

Далее нужно замерить расстояние между креплениями бойлера и перенести его на стену. В отмеченных на поверхности местах высверлить отверстия, вставить дюбеля и вкрутить крюки, на которые подвешивается водонагреватель. Схема установки водонагревателя, подробно показывает, как правильно закрепить бойлер.

Водонагреватель должен быть установлен ровно. Малейший перекос, допущенный при установке, может неблагоприятно отразиться на работе устройство и значительно сократить срок его эксплуатации.

Подключение к электрической сети

После того, как водонагреватель установлен и зафиксирован, можно подключать его к электрической сети. Процесс не сложный, но требующий внимательности и соблюдения мер безопасности.

Чтобы разобраться в деталях подключения необходимо изучить типовую электрическую схему водонагревателя: основные элементы, их предназначение и взаимодействие друг с другом.

Электрическая схема водонагревателя типа ATTASF, ATTRSSи моделей Термекс, имеющих круглый бак:

Электрическая схема водонагревателя типа RZB, отличается от предыдущей схемы, наличием сдвоенного выключателя, оснащенного двумя лампочками:

Заметно, что разные типы водонагревателей не имеют существенных отличий. Основные компоненты устройства:

  • термостаты;
  • регуляторы;
  • ТЭНы;
  • индикаторные лампы.

Следует обратить внимание на наличие в комплекте вилки или УЗО (устройство защитного отключения). Также к инструкции по эксплуатации оборудования, должна быть приложена электрическая схема водонагревателя и схема подключения к сети. Монтаж выполняется в строгом соблюдении рекомендаций производителя.

К водонагревателю (входным клеммам термостата) от электрического щита подается питающее напряжение по проводам нулевому (N — синий цвет) и фазному (L — красный цвет). Подключение нулевого защитного провода PE к корпусу бака выполняется с помощью специального винта.

Далее: фаза соединяется с выходным разъемом терморегулятора, ноль – с первым контактом ТЭНа. Подключение выполняется от выходных клемм термостата. Второй контакт ТЭНа соединяется с выходным разъемом терморегулятора. При этом лампочка индикатора подключается к выходному разъему терморегулятора (фазе) и выходной нулевой клемме термостата.

Перед подключением к питанию, емкость водонагревателя должна быть заполнена водой. В ином случае ТЭНы перегреются, и устройство выйдет из строя.

Схема действует следующим образом. После заполнения емкости водой, необходимо выставить желаемый показатель нагрева жидкости. Для этого предназначена ручка регулятора температуры. Потом включить в электрощите устройство защиты, обеспечив подачу питающего напряжения в электрическую схему бойлера.

Пока вода холодная, схема выглядит так: цепь терморегулятора замкнута, лампочка индикатора горит, сигнализируя о процессе нагрева, Через ТЭН проходит ток, вода набирает температуру. Измеряется температура специальными датчиками терморегулятора. И как только нужный показатель достигнут, цепь питания ТЭНа разрывается терморегулятором, лампочка гаснет, вода охлаждается до определенного значения, при котором цепь питания вновь замыкается. Так поддерживается постоянная температура воды в емкости.

Термостат, в данном случае, является предохранителем, который разрывает цепь нулевого и фазного соединения, отключая питание и прекращая процесс нагрева, если вдруг температура воды превысит допустимое значение.

Подключение бойлера к электрической цепи

Электрическая схема подключения водонагревателя выглядит следующим образом:

Схема предполагает подключение водонагревателя к сети через УЗО и последовательно с ним установленный автоматический выключатель.

УЗО и автомат выполняют защитные функции:

  • УЗО исключает возможность поражения током в случае утечки, когда повреждена изоляция или появился пробой в корпусе;
  • с помощью автоматического выключателя обеспечивается защита сети от перегрузок и замыканий.

На схеме выполнено прямое подключение кабеля к входным клеммам водонагревателя от электрического щита. Это выполняется так: снимается защитная оболочка, кабель заводится и соединяется с соответствующими клеммами, защитный кожух закрывается.

Прямое подключение к клеммам бойлера без использования розетки считается более надежным и безопасным.

Электрическая схема подключения водонагревателя через розетку, подключенную к кабелю, проложенному от щита:

Дифавтомат прекрасно может заменить собой связку УЗО и автоматического выключателя. Схема предполагает подключение фазы и ноля от дифавтомата к входным клеммам нагревателя. Но следует помнить, что нули до и после дифавтомата не могут иметь общие соединения.

Схема также позволяет выполнять подключение вилки со шнуром от водонагревателя в розетку, которая установлена в линии после дифавтомата.

Подключая водонагреватель к электрической сети желательно провести отдельную линию, посредством кабеля с нужным сечением и установкой отдельного аппарата защиты.

Схема индукционного водонагревателя

Новинка,недавно появившаяся на рынке водонагревательного оборудования, имеет еще более простую схему подключения. Индукционный водонагреватель является своеобразным трансформатором, имеющим две обмотки: первичная (много витков) и вторичная (витки короткие). Принципиальная схема основана на физическом эффекте индуктивности электрического поля. То есть: поверхность канала, по которому идет вода, нагревается индукционной обмоткой, благодаря чему вода набирает нужную температуру.

Подключение к водопроводу

Схема подключение водонагревателя к водопроводу предполагает параллельное подключение аппарата к системе водоснабжения: вход – труба с холодной водой, выход – труба с горячей водой.

Следуя схеме, к водонагревателю следует подвести три трубы:

  • ХВС – подача холодной воды;
  • ГВС – подача горячей воды;
  • отвод в канализацию через предохранительный клапан.

Также добавлено несколько точек водозабора, среди них смеситель раковины, краны ванной и душа, кухонной мойки и прочие. Если перекрыть подачу воды к водонагревателю, то подача горячей воды прекратится везде – об этом не стоит забывать.

При использовании схемы на тройниках подключения не меняются.

Вероятность внезапного скачка давления в трубопроводе с холодной водой очень мала, поэтому отвод, посредством которого слив подключается к канализации, можно не монтировать. Достаточно немного подтянуть винт, выполняющий роль фиксатора на предохранительном клапане.

При подключении канализации следует подвести к штуцеру, расположенному на предохранительном клапане, металлопластиковую трубу (диаметр – 1,6 см), второй конец которой следует завести в канализационный сток с помощью переходника. Это делается из-за маленького диаметра штуцера, к которой можно присоединить только резиновый шланг с небольшим сечением.

Простым выходом может стать переходник, одетый на трубу и вставленный в манжет для слива. При этом следует установить гидрозатвор, а в тело трубы добавить немного воды. Это поможет предотвратить появление неприятного запаха.

Статья была полезной? Оцени и поделись ей в соц. сетях: (голосов: 4 , среднее: 5,00 из 5)  Loading …

expertelektrik.ru

Устройство и электросхема бойлера Термекс на 80 литров

Рассмотрим устройство бойлера Термекс на 80 литров. Для примера разберем модель Thermex Flat Plus IF 80V.

Водонагреватель состоит из следующих основных частей:

  1. Плоский корпус, изготовленный из сверхпрочного конструкционного пластика. Сверху и снизу располагаются крышки серого цвета. Нижняя имеет по бокам два сервисных люка, крепящихся на защелках, для улучшения ремонтопригодности и более простого доступа к ТЭНам.
  2. Два внутренних бака, изготовленные из фирменной нержавеющей аустенитной стали ASTN+ с повышенным содержанием легирующих добавок и титана, противодействующих коррозии. Они расположены вертикально, соединены трубками сверху и снизу.

    За счет запатентованной конструкции из двух частей Double Tank, аппарат имеет удобную плоскую форму, занимающую минимум пространства в помещении. Внутри все швы сделаны с помощью уникальной технологии электронно-лучевой сварки в условиях вакуума G.5, для большей надежности, так как сварочные швы являются слабыми местами в баках.

Бойлер Термекс плоский
  • В левой части бака расположена труба для забора нагретой воды. Ее конец расположен вверху, снизу она присоединена к усиленному патрубку из толстой нержавеющей стали.

    Снаружи выход отмечен красной пластиковой накладкой.  В правой части бака находится патрубок и короткая трубка для набора холодной воды. На корпусе отмечена синей накладкой.

  • Дополнительно имеется специальный сливной патрубок для установки предохранительного клапана GP и слива воды. Обратный клапан необходим для того, чтобы сбрасывать воду и понижать давление в случае сильного нагрева воды или повышенного напора в системе водоснабжения.

    Необходимо вывести трубку в канализацию и не реже одного раза в месяц производить слив небольшого количества воды для удаления известковых осадков и проверки работоспособности клапана.

  • Сзади оболочки снизу и сверху стоят две планки для крепления на стену. К корпусу они прикручены болтами. В комплекте также идут четыре анкера. Планки крепления бойлера
  • Между баком и корпусом теплоизоляционный слой высокой плотности из пенополиуретана. Это позволяет уменьшить потери тепла и обеспечить высокую энергоэффективность.
  • Внутри два ТЭНа, мощностью 1.3 кВт и 0.7 кВт, состоящих из медной цилиндрической оболочки, внутри которой нихромовая спираль. Крепятся они с помощью стальных опорных фланцев, которые прикручены шестью гайками.

    Также на каждом фланце стоит магниевый анод для защиты бака и оболочки ТЭНов от коррозии. Они продлевают срок эксплуатации бойлера и требуют регулярной замены раз в полгода.

  • Электрический термостат ставится внутри одного из фланцев. Подключается к терморегулятору и служит для того, чтобы контролировать уровень температуры воды. Оснащен защитой от перегревания. Термостат бойлера
  • Многофункциональная электронная панель управления. На ней стоит LCD дисплей, который показывает температуру. Три индикатора режимов работы: поддержание температуры (Temperature Preservation), работы одного и двух нагревательных элемента (Single Power и Double Power).

    И три кнопки: включения и выключения водонагревателя (ON/OFF), выбора мощности (Power Selector) и регулировки температуры нагрева (Temperature Selector). После выбора уровня нагрева через 2 секунды показывается текущая температура воды.

  • В комплекте поставляется электрический шнур с устройством защитного отключения, которое защищает пользователей от удара током в случае пробоя. Имеется системы слива и само очистки.
  • Как самостоятельно подключить бойлер Термекс к системе водоснабжения читайте в статье по ссылке: https://boilervdom.ru/boileri/proizvoditel/termeks/kak-podklyuchit-vodonagrevatel-thermex-svoimi-rukami-sxema-podklyucheniya.html.

    Упрощенную электросхему RZB видно на фото инструкции.

    Электричество подается на защитный термостат, чтобы при перегреве он отключал питание от ТЭНов. Терморегулятор с термостатом подключены к панели управления, где задается нужная температура и мощность. От нее идут провода к ТЭНам. Корпус подключен к проводу заземления.

    Предлагаем посмотреть видео об устройстве электрического бойлера:

    boilervdom.ru

    Принципиальная электрическая схема водонагревателя Термекс

    Подключение водонагревателя должно производиться специально обученным специалистом. Это связано с тем, что при выполнении таких работ необходимо соблюдать пожарную безопасность и правила установки электрооборудования (ПУЭ).

    Накопительные водонагреватели, в отличие от проточных, позволяют одновременно распределять горячую воду по нескольким точкам.

    Назначение нагревателя

    Нагреватель Thermex сделан при помощи современной технологии сборки с применением высококачественных материалов. В нем имеется устройство защитного отключения (УЗО), которое обеспечивает безопасность во время эксплуатации. Термекс соответствует международным стандартам и требованию ГОСТ Р МЭК 60335-2-21-99. В некоторых моделях нагревателей установлен серебряный анод. Об этом указывается в инструкции к водонагревателю.

    Прибор используется для нагрева проточной воды в бытовых и производственных помещениях. Он очень надежен и экономичен.

    Для нормальной работы водонагревателя Термекс давление в системе не должно превышать 0,6 МПа.

    Иначе вода не успеет нагреваться до нужной температуры. В зимнее время использовать Thermex следует в хорошо отапливаемых помещениях. Все модели бытовой техники подключаются к источнику питания напряжением 220 В. В комплект поставки нагревателя Термекс входят:

    Рисунок 1. Принципиальная схема водонагревателя.

    1. Автомат УЗО.
    2. Предохранительный клапан.
    3. Инструкция по эксплуатации.
    4. Анкеры для крепежа.
    5. Упаковка.

    Принципиальная схема водонагревателя показана на рис. 1. Из нее видно, каким образом происходит нагрев жидкости в технической конструкции. Корпус нагревателя Термекс сделан из прочного пластика. Внутренний бак изготовлен из низкоуглеродистой нержавеющей стали. Благодаря этому Thermex имеет отличную коррозийную стойкость и большой срок эксплуатации. Пространство между пластиковым корпусом и стальным баком заполнено теплоизолирующим материалом.

    Для ремонта неисправности ТЭНа фланец, на котором он удерживается, снимается. На передней панели изделия установлен датчик терморегулятора с термостатом. С помощью этого прибора Термекс поддерживает установленную температуру. Работа происходит в автоматическом режиме. Необходимое значение устанавливается регулятором.

    Как пользоваться прибором, указано в инструкции. Устройство защитного отключения смонтировано на питающем кабеле. Он срабатывает при утечке тока 0,2 мА. Упрощенная электрическая схема нагревателя представлена на рис. 2, где элемент безопасности — термозащита. Чертеж можно использовать для поиска неисправности в работе оборудования.

    Установка и подключение нагревателя

    Рисунок 2. Упрощенная электрическая схема нагревателя.

    Нагреватель монтируется на стену недалеко от водопровода. Устанавливать Thermex следует над трубами водоснабжения. Это необходимо для того, чтобы конденсатная влага, которая образуется на трубах, не капала на Термекс. Для врезки в водопровод лучше всего использовать шланги из металлопластика. Они достаточно эластичные, при сгибании не боятся поломки.

    При подключении прибора к электросети нужно правильно подобрать сечение питающего провода. Если мощность бойлера составляет, к примеру, 6 кВт, то провод подбираем следующим образом. Из практики известно, что 1 кВт имеет 4 ампера. В нашем случае на бойлер поступает 24 А. Известно также, что провод сечением 1 мм² проводит 10 А тока. Из этого следует, что минимальное сечение питающего кабеля должно быть 2,5 мм². Кабель меньшего сечения будет причиной неисправности в работе оборудования. В качестве защиты данной цепи от короткого замыкания устанавливается ближайший по номиналу автомат — 32 А. Номинал этого оборудования указывается в инструкции по эксплуатации.

    Электрический нагреватель должен иметь надежное заземление. Это необходимая мера безопасности. Провод для заземления Thermex должен быть толще питающего кабеля. Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом. Иначе электрическая схема водонагревателя не будет работать. При попытке включения электрооборудования будет срабатывать устройство защитного отключения.

    Такая ошибка электромонтажа встречается довольно часто. Соединение заземления с нулем возможно только за пределами рабочей схемы. В данном случае электрическая схема имеет такой вид, как показано на рис. 3. Здесь хорошо видно, что заземляющий провод находится отдельно.

    Основные причины поломки оборудования

    Причиной неисправности обогревателя Thermex чаще всего являются следующие обстоятельства:

    Рисунок 3. Принципиальная схема электромонтажа.

    1. Поломка ТЭНа. Это может случиться в том случае, когда во время подключения бойлера в системе водоснабжения слишком малое давление. Защитные датчики при этом не срабатывают. ТЭН в этом случае перегревается и его спираль выходит из строя.
    2. Забивка грязью внутренней системы нагревателя Термекс. Чтобы подобного не произошло, нужно чаще промывать фильтр очистки воды.
    3. Износ электрических элементов. Сюда в первую очередь относится перегрев контактов. Со временем все контакты подключения бойлера ослабевают и начинают греться. Для того чтобы они не разрушались, их необходимо периодически подтягивать. Хотя в инструкции такого и не сказано, но это весьма важный момент.

    Чтобы не возникали вышеназванные поломки, используя нагреватель Thermex, необходимо соблюдать правила технической эксплуатации. Периодический осмотр рабочих узлов оборудования следует производить с момента подключения бойлера. Это будет способствовать увеличению срока его работы. Схема подключения электрического нагревателя должна выполняться одним составом провода. Соединения медных проводов с алюминиевыми проводами недопустимы. Связано это с тем, что они имеют различную электропроводность, и места их соединений будут греться.

    Наиболее востребованные устройства

    Самым популярным нагревателем является Thermex System Manual. Он соответствует стандарту ГОСТ Р 52161.2.35-2008. Его мощности хватает, чтобы нагревать воду сразу в трех точках. Электрическая схема водонагревателя защищена двухполюсным автоматом с плавким предохранителем. В комплекте поставки этого оборудования имеется техническое описание прибора и инструкция по его эксплуатации. В ней также даны рекомендации по способу подключения обогревателя к системе водоснабжения. Инструкции к водонагревателям помогают производить их установку и обеспечивают информацией о правильном использовании.

    Также большим успехом пользуется проточный обогреватель Thermex Stream Manual. Электрическая схема разъясняет принцип работы оборудования. Из нее видно, какие именно детали обеспечивают основной рабочий процесс. Кроме того, указан порядок подключения каждого элемента.

    Во время покупки товара продавец-консультант объяснит, как работает электрическая схема, и подскажет, как выполнить необходимые подключения. Однако монтаж все же следует производить с участием квалифицированного специалиста, который выполнит работы быстро и качественно, соблюдая все инструкции, относящиеся к требуемым нормам электробезопасности.

    1popechi.ru

    Схемы подключения водонагревателя к водопроводу: советы по монтажу

    Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

    Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

    Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

    В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

    Виды бытовых водонагревателей

    Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

    Традиционно в бытовой практике применяются два вида нагревателей:

    Оба вида бойлерных систем отличается один от другого технологией нагрева.

    Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

    Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

    Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

    Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в этой статье.

    Техническое устройство бойлера-накопителя

    Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

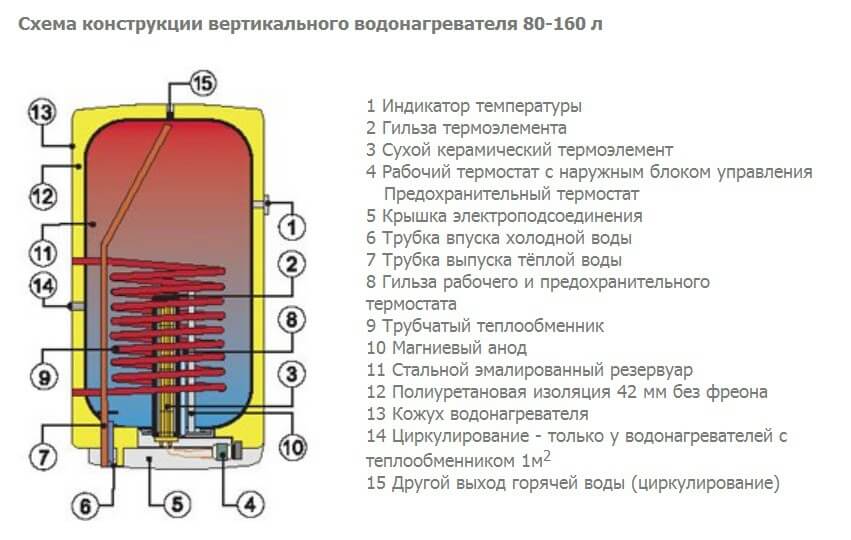

    Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

    Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

    Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

    Конструкционное исполнение аппаратов нагрева

    Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

    Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

    Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

    Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

    Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

    Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

    Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

    На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

    Монтажные схемы и решения

    Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

    Группа безопасности состоит из набора следующих элементов:

    • кран отсечной;
    • клапан обратный;
    • клапан предохранительный;
    • расширительный сосуд.

    Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

    Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

    Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода.  Монтажная схема в любом случае подразумевает установку запорных кранов.

    Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

    Критерии безошибочной установки оборудования

    Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

    Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

    Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

    По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

    Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

    Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

    Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

    Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

    К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

    Мощность бойлера (проточная схема), кВтТок отсечки автомата, А
    3,520
    5,525
    6,530

    Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

    Некоторые особенности схемы подвода воды

    Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

    При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

    1. Запорный кран.
    2. Фильтр (не всегда).
    3. Предохранительный клапан.
    4. Сливной кран.

    Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

    Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

    У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

    Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

    А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

    Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки.

    Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

    Частые ошибки монтажа водонагревателей

    Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

    Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

    Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

    При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

    В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

    Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

    Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

    Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

    Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

    Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

    По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

    Список других ошибок при монтаже:

    • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
    • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
    • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
    • отсутствует контур заземления водонагревающего аппарата;
    • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
    • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

    Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

    Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

    Выводы и полезное видео по теме

    От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

    Профессиональные советы:

    Рекомендации по самостоятельному монтажу:

    Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

    Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

    У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

    sovet-ingenera.com

    Электрический водонагреватель со схемой

    Сегодня я пишу о проводке электрического водонагревателя . Пишу об этом посте потому, что в зимнюю сессию мы используем горячую и прохладную воду как в умывальной, так и для других целей. Для нагрева воды мы используем газовую колонку, в которой мы используем электрические нагревательные элементы, которые нагревают воду. Мы используем различные типы электрических нагревательных элементов в зависимости от напряжения и типа элемента. Мы используем термостат водонагревателя для контроля температуры воды.Эти термостаты мы использовали для управления элементом водонагревателя.
    В этом посте я хочу поделиться с некоторыми схемами, которые проясняют ваше представление о проводке газовой колонки водонагревателя.

    Электропроводка электрического водонагревателя со схемами и пояснениями

    В этом посте я покажу схему, на которой вы сможете узнать, как подключить водонагреватель, или вы сможете выполнить подключение термостата и элемента водонагревателя. Здесь показан гейзерный электроводонагреватель, в котором два нагревательных элемента – верхний и нижний.Также показаны два переключателя термостата, но верхний переключатель термостата отличается от термостата нижнего элемента.

    Оба элемента никогда не включаются одновременно, а когда работает верхний элемент и когда этот элемент полностью нагревается, его диапазон устанавливается в термостате. А когда верхний элемент отработает, верхний термостат выключит верхний элемент и начнет подачу на нижний термостат, и через нижний термостат ток пойдет на нижний элемент. Это называется неодновременной операцией.Здесь я разработал схему изображения, на которой я показал входную нейтраль и фазу питания, к которой подключен термостат, а от верхнего термостата соединение идет к нижнему термостату и элементу водонагревателя.

    Схема подключения двухэлементного водонагревателя

    Здесь я хочу поделиться с вами схемой подключения электрического водонагревателя, схемой подключения водонагревателя, которая поможет вам в понимании. На приведенной ниже диаграмме верхний элемент включен, а нижний нагревательный элемент выключен.
    Когда верхний элемент водонагревателя выполнит свою работу, верхний термостат переключит нейтральный провод на верхний термостат и подсоединит нейтральный провод к нижнему термостату.Как показано на приведенной ниже схеме подключения электрического водонагревателя.
    На приведенной выше диаграмме показано, что верхний нагревательный элемент выключен, а нижний нагревательный элемент включен. Обратите внимание, что эти элементы рассчитаны на 220 вольт, и вы также можете использовать нагревательные элементы на 440 вольт, но вам необходимо обеспечить питание от сети, я имею в виду линии или два горячих провода, обеспечивающих 440 вольт.
    Схемы одноэлементного водонагревателя
    Теперь здесь я разработал еще одну схему для водяного гейзера с одним нагревательным элементом, на которой я показал подключение только одного элемента.Более того, нижний термостат водонагревателя отличается от двухэлементного термостата.

    В электрическом водонагревателе мы используем тип элемента, который фиксируется с помощью термостатического выключателя. Эти элементы в основном используются в моей стране Пакистане. И это вселить в дно водяного гейзера. Мы назвали этот тип водяного гейзера простым типом гейзера. В газовых колонках этого типа один нагревательный элемент встроен в термостат. Выключатель термостата имеет две точки подключения, просто лизните патрон или патрон лампы.Вам необходимо подключить нейтраль и фазу источника питания к клеммам термостата. Вы можете регулировать температуру с помощью переключателя термостата, я показал схему элемента водонагревателя этого типа.
    Как управлять водонагревателем?
    Наилучший вариант для управления водонагревателем с помощью коробки выключателя, поэтому, если вы не хотите управлять водонагревателем с главного распределительного щита (DB Box), установите двухполюсный автоматический выключатель MCB с гейзером водонагревателя. Поэтому я предлагаю прочитать ниже посты.

    Как подключить и управлять электрической машиной от двухполюсного выключателя?
    Как подключить распределительный щит?

    Сообщение :

    Надеюсь, вы узнали, как соединить нагревательный элемент с термостатом. Теперь я надеюсь, что вы понимаете проводку электрического водонагревателя и схему подключения водонагревателя.

    Почему мой водонагреватель отключает кнопку сброса?

    Кнопка сброса вашего водонагревателя — это защитное устройство, которое отключает питание вашего водонагревателя, когда температура воды внутри него превышает 180 градусов по Фаренгейту .

    Дополнительное примечание: кнопку сброса также иногда называют выключателем ECO (аварийное отключение) или «выключателем защитного термостата верхнего предела».

    Так что же заставляет кнопку срабатывать? Существует ряд возможных основных проблем. Мы покажем вам 4 самых распространенных.

    Примечание. Мы настоятельно рекомендуем нанять лицензированного сантехника для выполнения любого ремонта водонагревателя.

    Причина №1: неисправность термостата

    Электрические водонагреватели имеют 2 термостата и 2 нагревательных элемента.Существует пара верхний и нижний термостат/элемент, как показано на диаграмме ниже.


    Схема электрического водонагревателя. Фото предоставлено: Waterheatertimer.org

    Задача термостата – следить за температурой воды в баке и отключать нагревательный элемент, когда она достигает заданной температуры.

    Но когда термостат выходит из строя, он иногда «зависает» и не выключает элемент, который обслуживает. Это позволяет элементу продолжать нагревать воду до тех пор, пока не сработает кнопка сброса.Если это проблема, вам нужно заменить термостат.

    Причина № 2: ненадежное электрическое соединение

    Ослабленные электрические соединения представляют опасность, где бы они ни находились. Высокое сопротивление, вызванное незакрепленным проводом, производит значительное количество тепла, которое в конечном итоге может привести к пожару.

    Если в системе вашего водонагревателя отсутствует электрическое соединение, термометр кнопки сброса может сработать (независимо от температуры воды), если он улавливает тепло от этого ослабленного провода.

    Причина №3: ​​неисправность нагревательного элемента

    Короткое замыкание в одном из нагревательных элементов позволяет питанию проходить через элемент даже после того, как термометр отключил питание.

    Это означает, что нагревательный элемент все еще работает и будет продолжать повышать температуру воды, что в конечном итоге приведет к срабатыванию кнопки сброса.

    Причина №4: неисправна кнопка сброса

    Как и все детали водонагревателя, кнопка сброса со временем изнашивается. Это может привести к тому, что он будет работать менее эффективно и будет постоянно отключаться независимо от температуры воды в баке.

    Кнопка сброса на самом деле является частью вашего верхнего термостата. Так что, если это проблема, вам нужно заменить весь термостат.

    Итак, как узнать, что вызывает срабатывание кнопки сброса?

    Самостоятельно диагностировать эту проблему сложно и опасно, потому что вы имеете дело с электричеством 240 вольт.

    Если у вас нет опыта работы с проводкой и электрическими компонентами, мы рекомендуем доверить решение вашей конкретной проблемы профессионалу.Хорошей новостью является то, что профессионал может проверить и отремонтировать ваш водонагреватель.

    Если вы находитесь в районе Атланты и вам нужен профессиональный сантехник для ремонта вашего водонагревателя, запишитесь на прием к мистеру сантехнику сегодня.

    Связанное Чтение:

    Штаб-квартира Mr. Plumber находится в Мариетте, штат Джорджия, и имеет три офиса в районе метро Атланты.

    Как работает проточный водонагреватель

    Проточный водонагреватель, как следует из названия, использует энергию только тогда, когда требуется горячая вода.

    Проточные водонагреватели нагревают и подают воду по требованию. Вместо того, чтобы держать воду в резервуаре, они циркулируют через серию горелок или электрических катушек, которые нагревают воду, когда она проходит через кран или прибор.

    Хотя безбаковые водонагреватели стоят дороже, чем большинство накопительных водонагревателей, они дешевле в эксплуатации, поскольку не требуется энергия для поддержания большого резервуара горячей воды 24 часа в сутки.

    Проточный водонагреватель Диаграмма

    Поскольку водонагреватель не хранит горячую воду, она никогда не заканчивается, если, конечно, расход воды, требуемый в определенный момент времени, не превышает возможности устройства по ее нагреву.Например, если два человека одновременно принимают душ по отдельности, устройство без резервуара может справиться с потоком, но включите посудомоечную или стиральную машину, и их ждет прохладный душ.

    В то время как накопительный водонагреватель подает воду заданной температуры, температура воды в большинстве безбаковых водонагревателей зависит как от расхода, так и от температуры поступающей воды, которая может сильно различаться в зависимости от сезона или региона. Мощность безбакового водонагревателя измеряется тем, на сколько градусов он повышает температуру воды при заданном расходе, обычно выражаемом в галлонах в минуту (GPM).

    +

    Найдите специалиста по ремонту водонагревателей рядом с вами



    Из-за требуемой тепловой мощности и времени отклика большинство (но не все) безрезервуарных обогревателей для всего дома работают на газе (включая пропан и керосин). Меньшие по размеру устройства с одним приспособлением, в которых может храниться несколько галлонов воды, обычно электрические.

    Газовые безрезервуарные водонагреватели, как и накопительные водонагреватели, требуют вентиляции — фактически их дымоходы, как правило, должны быть больше, чем те, которые требуются для обычных газовых водонагревателей.

    Подобно накопительным водонагревателям, некоторые устройства имеют вентиляционные отверстия, которые позволяют выпускать газы через боковую стенку; они идеально подходят для замены электрических водонагревателей, где вентиляция через крышу была бы дорогостоящей.

    Следующий см.:
    Водонагревательные нагреватели Обзор
    Руководство по покупке водяных нагревателей
    9003
    0 • Ремонт водяного нагревателя на водонагревании
    Установка водяного нагревателя RainSless

    Вызов бесплатно оценки от местных профессионалов сейчас:
    1-866-342-3263

    более 30 книг по благоустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о водонагревателях Don Vandervort

    — Simons Heating and Cooling

    .

    Горячая вода — товар, который большинство склонны считать само собой разумеющимся, пока, конечно, он не исчезнет. Мы рекомендуем избегать стихийных бедствий, не ждать, пока не станет слишком поздно, и позвонить нам, чтобы узнать цены на варианты ремонта или замены до того, как ваш дом или рабочее место будет затоплено. Срок службы водонагревателя 7-10 лет, в зависимости от типа воды. После этого продолжать употребление опасно. Стоимость ущерба от взрыва танка намного выше, чем замена.

    После тщательной проверки одним из наших обученных профессиональных техников, если будет установлено, что вам нужен новый водонагреватель, мы поможем вам выбрать лучший блок для вашего помещения и быстро и правильно его установим. Компания Simons является надежным поставщиком услуг по ремонту и установке водонагревателей с 2006 года.Услышьте это от наших клиентов, прочитав их отзывы — нажмите здесь!

    Мы устанавливаем одни из самых эффективных и экологически чистых резервуаров для воды в отрасли, что позволяет вам сэкономить до 50 % на счетах за электроэнергию. Посмотрите это видео о разнице между безбаковыми и традиционными обогревателями. Посмотрите наши рабочие фотографии здесь, чтобы увидеть множество водонагревателей, которые мы установили за эти годы!

    Основная информация, которую следует учитывать при выборе нового водонагревателя

    Различные типы водонагревателей включают вентилируемые дымоходы, вентилируемые водонагреватели, безрезервуарные и гибридные водонагреватели (в порядке от наименее к наиболее эффективному) и традиционный накопительный бак. Существуют также конденсационные и неконденсационные водонагреватели. Кроме того, существуют косвенные и прямые единицы. Косвенные водонагреватели должны нагреваться от внешнего источника, в то время как прямые водонагреватели могут быть подключены к существующему котлу и источнику топлива, что делает этот тип удобным и более эффективным. Многие системы имеют возможность подключения смартфона, что позволяет вам удаленно управлять вашей системой.

    Типы и марки водонагревателей:

    1. Безбаковые водонагреватели — получите бесконечную горячую воду по требованию, экономию места, экологическую эффективность и душевное спокойствие, установив безбаковую систему.Это наиболее эффективные системы благодаря технологии конденсации, эффективность которой в некоторых моделях достигает 98%. Безбаковые системы нагревают воду только тогда, когда она вам нужна, в отличие от традиционных водонагревателей, которые нагревают воду даже тогда, когда вас нет дома. Галлон за галлоном, вы будете тратить меньше на нагрев горячей воды с помощью безбакового бака. Они также занимают меньше места.

    Бош

    PurePro- Проточный водонагреватель TL-Pro — еще более эффективный вариант для жилых и коммерческих помещений.Доступный как в моделях с конденсацией, так и без конденсации, TL-Pro соответствует стандарту ENERGY STAR® и может достигать единого коэффициента энергопотребления 0,92. В единую систему можно подключить до 24 блоков и подавать 199,2 галлона горячей воды в минуту.

    Информационная брошюра о косвенном водонагревателе: нажмите здесь.

    Риннаи

    Сэкономьте до 50 % на счетах за электроэнергию с безбаковым водонагревателем Rinnai — эти устройства отличаются высокой эффективностью и нагревают воду только тогда, когда это необходимо.Это революционное преимущество перед неэффективными баковыми водонагревателями! Это совершенно новый взгляд на нагрев воды. Безрезервуарные водонагреватели Rinnai обеспечивают бесконечный запас горячей воды, когда вам это нужно. Принимайте душ, мойте посуду и стирайте белье одновременно, не выходя из дома. Он также компактен, занимает примерно на 80% меньше места, чем традиционный 50-галлонный водонагреватель резервуарного типа, и крепится на стене, чтобы освободить ценное пространство на полу.

    Защитите окружающую среду, добавляя ценность — конденсационные теплообменники из нержавеющей стали восстанавливают дополнительное тепло, которое было бы потеряно в неконденсационных безбаковых водонагревателях, для снижения энергопотребления и выбросов CO₂.Это поддерживает очень низкую температуру выхлопных газов — настолько низкую, что экономичная труба из ПВХ Schedule 40 c Защитите окружающую среду, поскольку вы добавляете ценность. Конденсационные теплообменники из нержавеющей стали восстанавливают дополнительное тепло, которое было бы потеряно в водонагревателях без резервуара без конденсации, чтобы снизить потребление энергии и выбросы CO₂ . Благодаря этому температура выхлопных газов остается очень низкой — настолько низкой, что экономичные трубы из ПВХ сортамента 40 можно использовать для вентиляции практически во всех областях применения. можно использовать для вентиляции почти во всех приложениях.

    2.Традиционный водонагреватель (накопительный бак)

    Брэдфорд Уайт

    Bradford White предлагает устройства с вентиляцией через дымоход или с принудительной вентиляцией, работающие на электричестве, природном газе или сжиженном нефтяном газе. Резервуары бывают разных размеров, например, на 40, 50, 75 и 120 галлонов.

    Рейтинг первого часа (FHR) водонагревателя показывает, сколько горячей воды произведет бак за первый час использования. Как правило, устройства с более высоким значением FHR потребляют больше БТЕ и обеспечивают более высокую скорость восстановления.Они будут нагреваться быстрее, поэтому вам не придется ждать горячей воды между душем или ванной. Если у вас часто заканчивается горячая вода, может быть хорошей идеей посмотреть, можете ли вы увеличить емкость бака в галлонах, когда придет время для замены.

    Мы устанавливаем кондиционеры в таких районах, как Уорренсбург, Лейк-Джордж, Болтон-Лендинг, Квинсбери, Гленс-Фолс, Саут-Гленс-Фолс, Уилтон, Саратога-Спрингс, Боллстон-Спа, Боллстон-Лейк, Клифтон-Парк, Скенектади и прилегающих районах. Позвольте нам обслужить вас и начать наслаждаться повышенным комфортом и экономией этим летом и в течение всего года.

    Позвоните нам сегодня, чтобы получить дополнительную информацию, зарегистрироваться и начать экономить! (518) 955-1051

    Позвоните нам

    Инструкции по установке | Штибель Элтрон США

    .pdf, размер файла: 8,2 МБ

    .pdf, размер файла: 8,2 МБ

    .pdf, размер файла: 14.21 МБ

    .pdf, размер файла: 13,85 МБ

    .pdf, размер файла: 14,21 МБ

    .pdf, размер файла: 13,85 МБ

    .pdf, размер файла: 11,85 МБ

    .pdf, размер файла: 7,2 МБ

    .pdf, размер файла: 2,72 МБ

    .pdf, размер файла: 8,04 МБ

    .pdf, размер файла: 2,61 МБ

    . pdf, размер файла: 216,82 КБ

    .pdf, размер файла: 6,26 МБ

    .pdf, размер файла: 6,87 МБ

    .pdf, размер файла: 1,79 МБ

    .pdf, размер файла: 18,76 МБ

    .pdf, размер файла: 2,61 МБ

    .pdf, размер файла: 2,61 МБ

    .pdf, размер файла: 400,19 КБ

    .pdf, размер файла: 3,16 МБ

    .pdf, размер файла: 6,41 МБ

    .pdf, размер файла: 6,41 МБ

    .pdf, размер файла: 4,79 МБ

    .pdf, размер файла: 2,51 МБ

    .pdf, размер файла: 1,75 МБ

    .pdf, размер файла: 3,52 МБ

    .pdf, размер файла: 6,64 МБ

    .pdf, размер файла: 1,3 МБ

    . pdf, размер файла: 4,92 МБ

    .pdf, размер файла: 4,92 МБ

    .pdf, размер файла: 4,92 МБ

    .pdf, размер файла: 4,92 МБ

    .pdf, размер файла: 3,57 МБ

    .pdf, размер файла: 2,97 МБ

    .pdf, размер файла: 5,45 МБ

    .pdf, размер файла: 4,34 МБ

    .pdf, размер файла: 5,5 МБ

    .pdf, размер файла: 2,22 МБ

    .pdf, размер файла: 2,08 МБ

    .pdf, размер файла: 1008,74 КБ

    .pdf, размер файла: 1,37 МБ

    Газовый проточный водонагреватель. Руководства по эксплуатации

    Greentherm T9900 SE 160/199 | я 199 Руководство по установке и эксплуатации (на английском языке) Скачать (PDF 10. 1 МБ)
    Greentherm T9900 SE 160/199 | я 199 Руководство по установке и эксплуатации (на французском языке) Скачать (PDF 10,4 МБ)
    Greentherm T9800 SEO 160/199 Наружный Руководство по установке и эксплуатации (на английском языке) Скачать (PDF 7,7 МБ)
    Greentherm T9800 SEO 160/199 Наружный Руководство по установке и эксплуатации (на французском языке) Скачать (PDF 7,9 МБ)
    Greentherm T9800 SE 160/199 Руководство по установке и эксплуатации (на английском языке) Скачать (PDF 9.0 МБ)
    Greentherm T9800 SE 160/199 Руководство по установке и эксплуатации (на французском языке) Скачать (PDF 9,3 МБ)
    Greentherm T9000 (все модели) Руководство по применению Скачать (PDF 12,6 МБ)
    Greentherm T9800 T9900 SE SEO SEi Руководство по применению Скачать (PDF 13,3 МБ)
    Greentherm C 950 / 1050 ES Руководство по установке (на английском языке) Скачать (PDF 10. 7 МБ)
    Greentherm C 950 / 1050 ES Руководство по установке (французский) Скачать (PDF 10,9 МБ)
    Greentherm C 950 / 1050 ES Руководство по установке (на испанском языке) Скачать (PDF 7,1 МБ)
    Therm C 1210 ES/ESC Руководство по применению Скачать (PDF 8,1 МБ)
    Therm C 1210 ES/ESC Руководство по установке Скачать (PDF 9.3 МБ)
    Therm C 1210 ES/ESC Руководство по установке (французский) Скачать (PDF 9,5 МБ)
    Терм 830 ES Руководство по установке Скачать (PDF 8,4 МБ)
    Терм 830 ES Руководство по установке (французский) Скачать (PDF 8,4 МБ)
    Терм 830 ES Руководство по установке (на испанском языке) Скачать (PDF 4,3 МБ)
    Терм 940 ES Руководство по установке Скачать (PDF 8. 2 МБ)
    Терм 940 ES Руководство по установке (французский) Скачать (PDF 8,8 МБ)
    Терм 940 ES Руководство по установке (на испанском языке) Скачать (PDF 5,3 МБ)
    Терм 940 ESO Руководство по установке (французский) Скачать (PDF 4,5 МБ)
    Терм 940 ESO Руководство по установке (на испанском языке) Скачать (PDF 5,0 МБ)
    ПроТЛ 175 Руководство по установке (на английском языке) Скачать (PDF 7.3 МБ)
    ПроТЛ 175 Руководство по установке (французский) Скачать (PDF 7,3 МБ)
    ПроТЛ 199 Руководство по установке (на английском языке) Скачать (PDF 7,1 МБ)
    ПроТЛ 199 Руководство по установке (французский) Скачать (PDF 7,7 МБ)
    ПроТЛ 175С/199С Руководство по установке (на английском языке) Скачать (PDF 9,3 МБ)
    ПроТЛ 175С/199С Руководство по установке (французский) Скачать (PDF 9. 6 МБ)
    330 Номер детали Руководство по установке (французский) Скачать (PDF 2,6 МБ)
    330 Номер детали Руководство по установке (на испанском языке) Скачать (PDF 2,6 МБ)
    520 ХН Руководство по установке (французский) Скачать (PDF 2,8 МБ)
    520 ХН Руководство по установке (на испанском языке) Скачать (PDF 2,6 МБ)
    520 Номер детали Руководство по установке (французский) Скачать (PDF 2.7 МБ)
    520 Номер детали Руководство по установке (на испанском языке) Скачать (PDF 2,5 МБ)

    Схема активного косвенного водонагревателя | Интернет вспомогательный водонагреватель | Сантехнический план квартиры

    Библиотека векторных трафаретов Бытовая техника содержит 36 символов кухонной техники, прачечной техники, плит, кухонной техники и прачечного оборудования.
    Используйте библиотеку форм Appliances, чтобы рисовать макеты оборудования и планировки интерьеров кухонь, прачечных, подсобных помещений с помощью программного обеспечения ConceptDraw PRO для построения диаграмм и векторного рисования.
    «Бытовая техника — это электрические/механические машины, которые выполняют некоторые бытовые функции, такие как приготовление пищи или уборка. Бытовую технику можно разделить на:
    Крупная бытовая техника или бытовая техника;
    Мелкая бытовая техника или бытовые товары;
    Бытовая электроника, или Блестящие товары.
    Бытовая техника/крупная бытовая техника включает в себя крупную бытовую технику и может включать: кондиционер, посудомоечную машину, сушилку для белья, сушильный шкаф, морозильник, холодильник, кухонную плиту, водонагреватель, стиральную машину, пресс для мусора, микроволновые печи и индукционные плиты.
    Предметы домашнего обихода/мелкая бытовая техника – это, как правило, небольшие бытовые электроприборы для развлечения, такие как: телевизоры, проигрыватели компакт-дисков и DVD-дисков, видеокамеры, фотоаппараты, часы, будильники, игровые приставки, Hi-Fi и домашние кинотеатры, телефоны и автоответчики.
    Бытовая электроника (сокращенно CE) — это электронное оборудование, предназначенное для повседневного использования, чаще всего для развлечений, связи и работы в офисе. Основная продукция включает в себя радиоприемники, телевизоры, MP3-плееры, видеомагнитофоны, DVD-плееры, цифровые фотоаппараты, видеокамеры, персональные компьютеры, игровые приставки, телефоны и мобильные телефоны.» [Бытовая техника. Википедия]
    Библиотека элементов дизайна Appliances предоставляется решением Floor Plans из области Building Plans в ConceptDraw Solution Park.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
