Устройство водонагревателя: как работает бойлер

Чтобы правильно подобрать технику для своего дома или квартиры, нужно понимать устройство водонагревателя, а также разобраться в принципе работы. В статье мы подробно ответим на главные вопросы: из чего состоит бойлер, как он нагревает воду, как выбрать подходящий объем бака.

Как устроен бойлер для нагрева воды

Накопительные модели призваны греть воду и поддерживать заданную температуру как можно дольше. Для этого предусмотрен бак с двойными стенками. Между ними находится слой теплоизоляции, чаще всего из полиуретана. Чем он плотнее, тем меньше энергии затрачивается для нагрева.

У большинства моделей внешний бак выполняется из металла, а внутренняя колба может быть из титана, меди, стеклофарфора.

Остальные составляющие:

• ТЭН. В некоторых моделях марки «Термекс» размещают два нагревателя. Это удобно, поскольку можно экономить электроэнергию, отключая один из них. Если ТЭН сломается, то второй продолжит работу.
• Магниевый анод. Устанавливается для защиты нагревателя от накипи и коррозии. Магний предупреждает окисление железа, поэтому со временем постепенно оседает на дно. Также он притягивает накипь, поэтому ТЭН остается чистым. Рекомендуется выполнять замену анода раз в год. Как только деталь разрушается, начинает ржаветь бак.
• Патрубок для подачи холодной воды.
• Трубка горячей воды располагается так, что забор происходит из верхней части бака.
• Предохранительный клапан. Регулирует давление внутри бака.
• Термометр. Его показания видны на внешней части корпуса. С его помощью можно регулировать температуру.
• Термостат. Служит для измерения нагрева воды. Как только отметка достигает заданных значений, он подает сигнал для отключения нагревателя. Внешняя часть находится снаружи (термореле) и позволяет включать и отключать нагрев.
• Индикатор имеет связь с термостатом. Когда он загорается, это значит, что нагрев включен, тухнет — выключен.
• Защитная крышка закрывает ТЭН от контакта с пользователем.
• Специальные кронштейны позволяют крепить бойлер к стене.

Самые популярные марки: «Аристон» и «Термекс». Конструкции приборов практически не различаются.

Принцип работы накопительного водонагревателя

Как работает электрический бойлер? По специальному патрубку холодная вода набирается и накапливается в баке до определенного уровня. После чего начинается нагрев — в основном до 70-75 градусов.

Слишком высокие температуры способствуют выделению солей на ТЭНе и стенках бака.

Поворот термореле включает термостат, который в свою очередь запускает ТЭН. После того как температура воды достигает установленной, термостат отключает нагрев. Слой теплоизоляции и периодическое включение нагрева позволяют поддерживать показатели на заданном уровне. Может наблюдаться понижение лишь на 5-6 градусов.

После нагрева вода поступает по верхней трубке в накопительную емкость, а в нижний резервуар снова заливается холодная вода. Во время залива предохранительный клапан регулирует давление. Если оно достигает критической отметки, клапан открывается и снижает давление.

Устройство газового накопительного бойлера

Нагреватель может работать не только от электричества, но и от газа. Причем такое устройство позволяет сэкономить больше времени. Мощность работы газовых — 4-6 кВт, тогда как электрические выдают только 1,5-3 кВт.

Преимущества:

• Благодаря накопительному баку теплой водой можно пользоваться в нескольких местам: ванная, кухня.
• При желании можно дополнить прибор веткой рециркуляции. Тогда вода не сливается в канализацию, а используется повторно.
• Газ является более доступным топливом.

Есть и минусы:

• Высокая стоимость техники.
• Сложная установка и подключение.
• Установка дымохода.

Строение бака такое же, как у электрического бойлера, а внутренне наполнение:

• Газовая горелка.
• Дымоход.
• Отверстие для забора холодной воды.
• Труба, по которой отбирается горячая вода.

Схема работы идентична электрической технике, разница лишь в способах нагрева. Несмотря на высокую стоимость подключения, газовый прибор оправдывает себя низкой себестоимостью подогрева воды.

Объем бака

Важно правильно подобрать технику в соответствии с расходом вашей семьи. Если объем бака слишком большой, это приводит к неудобству при установке, не в каждом помещении его получится разместить. Чтобы не ошибиться, нужно рассчитать затраты:

• Кухня. Для мойки посуды потребуется 6-18 литров.
• Ванна. Набирая полную ванну, нужно учитывать, что горячая вода смешивается с холодной. Поэтому 60-120 литров.
• Душ — 15-25 литров.
• Раковина — 5-10 литров.

Если исходить из количества человек:

• Один — 50-80 литров.
• Два-три — 80-100 литров.
• Четыре — 150-200 литров.

Придерживаясь наших рекомендаций и понимая принцип работы техники, вы сможете выбрать оптимальный вариант для жилища.

Монтаж лучше доверить специалисту.

Как устроен бойлер — конструкция, схема, принцип работы

Электрический водонагреватель накопительного типа, или, по-простому, бойлер, давно и прочно вошел в нашу жизнь, обеспечивая дополнительный комфорт и позволяя не зависеть от коммунальных систем горячего водоснабжения. Это простое устройство в автоматическом режиме поддерживает необходимую температуру воды, имея при этом ее определенный запас. Выпускаемые промышленностью приборы имеют разнообразную форму, размеры и внешний дизайн. Несмотря на кажущиеся различия, в своей основе все водонагреватели имеют схожую конструкцию и единый принцип работы. Однако, делая выбор между той или иной моделью бойлера, следует не только понимать, как он устроен, но и  разбираться в особенностях исполнения некоторых его компонентов. [contents h3 h4]

Содержание

• Конструкция бойлера
• Корпус
• Внутренний бак
  • Стальные баки с покрытием из стеклоэмали или стеклофарфора
  • Стальные баки с титановым напылением
  • Нержавеющие внутренние баки
• Блок нагрева и защиты
• Принцип работы накопительных водонагревателей

Конструкция бойлера

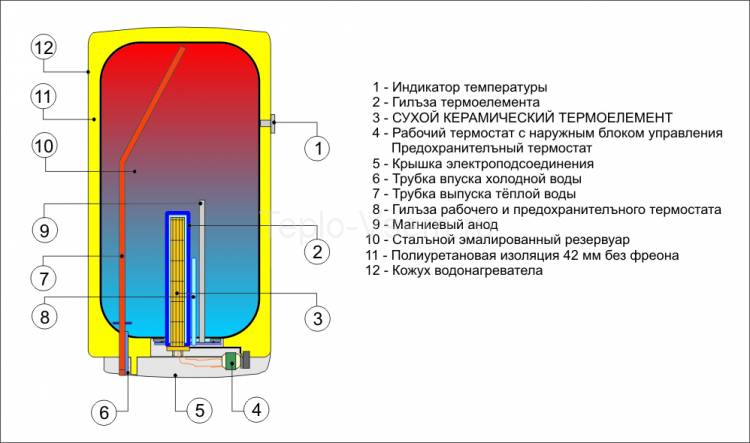

Основные составляющие бойлера

По сути, любой водонагреватель такого типа представляет собой большой термос, имеющий внутри трубчатый электронагреватель (ТЭН), поэтому конструкция всех бойлеров имеет такие элементы:

• внешний корпус с деталями, позволяющими крепить устройство на стену или пол;
• внутренний бак;
• теплоизоляционную прослойку между внутренней емкостью и корпусом;
• трубчатый электронагреватель;
• термостат с возможностью регулировки температуры нагрева;
• предохранительный клапан;
• защитный магниевый анод;
• схема управления и индикации.

При выборе бойлера нельзя не заметить большую разницу в цене даже между разными моделями одного производителя. Она обусловлена, прежде всего, технологией и материалом изготовления внутреннего бака, а также наличием электронного блока управления и индикации.

Эти параметры задают удобство пользования прибором, а также длительность его службы.

Корпус

Корпуса водонагревателей имеют как строго цилиндрическую, так и овальную и даже прямоугольную форму, разнообразную расцветку и дизайн оформления. Часто на внешней стороне кожуха крепится термометр для наблюдения за работой устройства, а также регуляторы или управляющие элементы. Материалом изготовления корпусов служит стальной лист или пластик.

Особенности вертикального и горизонтального бойлеров

Для установки бойлера, в конструкции корпуса имеются крепления, в зависимости от типа размещения (настенная или напольная схема установки). Пространство между корпусом водонагревателя и внутренним баком заполнено теплоизоляционным материалом – чаще всего в его роли выступает плотный полиуретан.

Внутренний бак

Конструкция внутренней емкости бойлера должна соответствовать критерию повышенной коррозионной стойкости и при этом противостоять постоянным температурным перепадам, поэтому данному элементу производители уделяют немало внимания, разрабатывая новые покрытия бака и применяя способы его защиты.

Стальные баки с покрытием из стеклоэмали или стеклофарфора

Такое покрытие получают напылением защитного слоя с последующим его обжигом при высокой температуре (до 850^оС). Стеклоэмаль не способна к окислению, поэтому абсолютно не корродирует. К тому же, ее гладкая поверхность противостоит образованию накипи.

Фото внутреннего эмалированного бака водонагревателя

Парадоксально, но основной недостаток такого покрытия проистекает из его достоинства – высокая твердость слоя малопластична и со временем постоянные перепады температуры воды приводят к образованию микротрещин в его слое, которые в итоге способствуют разрушению бака.

Производители постоянно ищут новые составы для покрытий такого типа. К примеру, добавление титанового порошка уравняло температурные коэффициенты расширения стеклофарфора и стали, несколько улучшив стойкость слоя к растрескиванию. Немного уменьшить вредное влияние температурного воздействия можно, установив температуру воды в бойлере не выше 70^оС, хотя все равно хотя бы раз в месяц придется прогреть устройство максимально, для соблюдения санитарных правил. Другим недостатком стеклофарфорового покрытия бака можно считать увеличенный вес бойлера. Компании, выпускающие водонагреватели с емкостями данного типа, дают гарантию на свою продукцию не более 3 лет.

Стальные баки с титановым напылением

Напылением титанового порошка на внутреннюю часть бака достигается отличная коррозионная стойкость. При этом данный тип покрытия имеет высокую прочность и механическую стойкость, имея слабые места лишь на сварочных стыках. Гарантия на устройство с таким баком составляет до 10 лет, что является громадным преимуществом, даже если учитывать его довольно высокую стоимость.

Нержавеющие внутренние баки

Такие емкости лишены недостатков двух предыдущих элементов. Нержавеющая сталь, как и титан, способна противостоять влиянию примесей, находящихся в воде, а также коррозии. Есть мнение, что нержавеющая сталь придает воде своеобразный запах и вкус, появляющиеся во время ее нагрева, однако это лишь домыслы, абсолютно не подтвержденные научными исследованиями. Известно, что «нержавейка» не вступает в химическую реакцию с водой. На такие баки изготовители также дают до 10 лет гарантии, однако они являются самыми дорогостоящими. Баки из нержавеющей стали, а также с титановым напылением больше подвержены образованию накипи, нежели стеклофарфоровые, но это нисколько не умаляет их достоинств. Во внутреннем баке установлены трубки подвода холодной воды и отвода горячей, а также электронный блок нагрева и защиты.

Блок нагрева и защиты

Элементы, отвечающие за нагревание воды до определенной температуры, а также защищающие от разрушений металл внутреннего бака, установлены на металлическом фланце, присоединяемом посредством уплотнителя к внутреннему баку устройства.

Пример исполнения блока управления

Для нагрева воды используются ТЭНы различной мощности. В зависимости от принципа нагрева, различают:

• «мокрые» ТЭНы, которые непосредственно контактируют с водой, поэтому неизбежно покрываются накипью, которую необходимо периодически удалять, иначе из-за перегрева ТЭН выйдет из строя;
• нагреватели «сухого» типа. Лишены этого недостатка, так как установлены в металлической трубке, которая и осуществляет контакт с жидкостью. Такая схема позволяет избавиться от накипи не только на нагревателе, но и на трубке, покрытой слоем стеклофарфора.

Некоторые модели бойлеров комплектуются несколькими нагревателями. Такая конструкция позволяет осуществлять ступенчатую регулировку нагрева, а также уменьшает количество циклов включения для каждого из них (скачки напряжения во время включения приборов влияют на их долговечность).

Совместно с ТЭНами на фланце установлен терморегулятор и магниевый стержень (анод). Термостат отвечает за включение нагревательного элемента при снижении температуры воды ниже установленной потребителем. Применяются терморегуляторы как механического типа, так и электронные приборы, работающие совместно с электронным блоком управления. Часто в устройство терморегулятора входит схема защитного отключения ТЭНа при отсутствии воды в баке. Магниевый электрод призван уменьшить обмен ионами металлических составляющих внутри бойлера, отдавая взамен свои частицы. Такая схема уменьшает эффект вымывания электронов из элементов конструкции и они корродируют в значительно меньшей мере. Сам же магниевый стержень при этом довольно быстро разрушается и требует периодической замены (при утончении до 10 мм или уменьшении длины до 200мм). Схема управления и индикации предоставляет дополнительные удобства при пользовании водонагревателем, имея функции точной регулировки температуры воды, включения нагрева по времени, поддержание разной степени нагрева в зависимости от времени суток.

Принцип работы накопительных водонагревателей

Схема работы бойлеров построена на принципе разделения слоев воды с разной температурой. Как известно, теплые слои жидкости находятся вверху. Их отбор из водонагревателя осуществляется через трубку отвода горячей воды, длина которой позволяет использовать верхний, наиболее теплый ее слой. Холодная же вода, наоборот, поступает в нижнюю часть бака, туда, где установлены водонагреватели. К тому же, на короткой подводящей трубке установлен рассекатель, не позволяющий жидкости проистекать струей и тем самым способствовать перемешиванию теплой и холодной воды.

Особенность теплой жидкости подниматься вверх не позволит использовать бойлер вертикальной конструкции, расположив его параллельно земле. На это стоит обратить пристальное внимание, выбирая тип устройства под свои нужды.

Нагрев холодной воды осуществляет ТЭН (один или несколько). За ее температурой следит термостат. При достижении заданной температуры, он размыкает электрическую цепь питания нагревателя.

Принцип работы бойлера

Хорошая теплоизоляция позволяет поддерживать нужную температуру воды, затрачивая минимум энергии на ее постоянный подогрев.

В случае применения нескольких нагревателей, для поддержания температуры на заданном уровне используется один ТЭН. Остальные включаются при сильном расходе, многократно повышая мощность нагрева. Такая схема повышает экономичность и надежность прибора.

Отобранная сверху теплая вода постоянно замещается вновь нагреваемой жидкостью, которая подается из магистрали. Так устроен процесс непрерывного нагрева. При большом расходе температура воды на выходе из бойлера со временем падает, поэтому необходимо выбирать объем накопителя, исходя из величины горячего водоразбора.

Возможен вариант отказа термостата, при этом вода может закипеть, вследствие чего до опасного уровня повышается давление во внутреннем баке. Для предотвращения аварии, на трубку подачи холодной воды установлен предохранительный клапан – при достижении предельной величины давления он открывается, тем самым сбрасывая часть жидкости в подающую магистраль. Этот же клапан используют для слива воды из прибора во время профилактических работ.
