Нормы воздухообмена для вентиляции жилых зданий, квартир или коттеджа от «ЕвроХолод» (Москва). Получите коммерческое предложение, позвонив по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

• Калькулятор стоимости системы кондиционирования и вентиляции
• Расчет цены вентиляции (калькулятор)
• Цены на проектирование (калькулятор)
• Цены на монтаж вентиляции

Нормы

Помещения	Режим работы	Норма воздухообмена*	Примечания
Жилая зона	Постоянный	Кратность воздухообмена 0,35 1/ч, но не менее 30 м³/ч·чел.   3м³/м² жилых помещений, если общая площадь квартиры меньше 20 м²/чел.	Для расчета расхода воздуха,  м³/ч, по кратности объем помещений следует определять по общей площади квартиры. Квартиры с плотными для воздуха ограждающими конструкциями требуют дополнительного притока воздуха для каминов (по расчету) и механических вытяжек
Кухня	Постоянный         Максимальный¹,²   Минимальный³	60 м³/ч при электрической плите 90 м³/ч при 4-комфорочной газовой плите   180 м³/ч   30 м³/ч при электрической плите 45 м³/ч при 4-комфорочной газовой плите	Приточный воздух поступает из жилых помещений4
Ванная комната, туалеты	Постоянный         Максимальный¹, ²         Минимальный	25 м³/ч из каждого помещения 50 м³/ч при совмещенном санузле   90 м³/ч из каждого помещения 120 м³/ч при совмещенном санузле   10 м³/ч из каждого помещения 20 м³/ч при совмещенном санузле	Приточный воздух поступает из жилых помещений
Постирочная	Максимальный Минимальный	Кратность воздухообмена 5 1/ч 1 1/ч	Приточный воздух поступает из жилых помещений
Гардеробная, кладовая	Постоянный	Кратность воздухообмена 1 1/ч	Приточный воздух поступает из жилых помещений
Помещение теплогенератора (вне кухни)		Кратность воздухообмена 1 1/ч	Приточный воздух поступает из жилых помещений

Примечание: нормы воздухообмена жилых помещений — концентрация вредных веществ в наружном (атмосферном) воздухе не должна превышать ПДК в воздухе населенных мест.

* Тогда, когда помещение не используется, норму воздухообмена следует уменьшать до следующих величин: в жилой зоне – до 0,2 1/ч; в кухне, ванной комнате и туалете, постирочной, гардеробной, кладовой – до 0,5 ч/1.

¹ Кухонное оборудование, ванная комната и туалет используются.



² Для максимальных режимов следует принимать коэффициент одновременности К_одн = 0,4 ÷ 0,5.



³ Кухонное оборудование, ванная комната и туалет не используются.



⁴ Если приточный воздух поступает непосредственно в помещения кухни, ванной комнаты или туалета, не следует допускать его перетекания в жилые помещения.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (МГСН 3.01-01)

№ п/п	Помещения	Расчетная температура воздуха в холодный период года, 0С	Кратность воздухообмена или количество удаляемого воздуха из помещения
			приток	вытяжка
1	2	3	4	5
1	Общая комната (гостиная), спальня, жилая комната общежития	20 (22) 2)	не менее 30 м3/ч на человека
2	Кухня квартиры и общежития: с электроплитами с газовыми плитами	16 (18) 2) 16 (18) 2)	—	не менее 60 м3/ч при 2-комфорочных плитах; не менее 75 м3/ч при 3-комфорочных плитах; не менее 90 м3/ч при 4-комфорочных плитах.
3	Кухня-ниша	16 (18) 2)	механическая приточно-вытяжная, по расчету
4	Ванная комната	25	—	25 м3/ч
5	Уборная	18	—	25 м3/ч
6	Совмещенный санузел	25	—	50 м3/ч
7	Совмещенный санузел с индивидуальным подогревом	18	—	50 м3/ч
8	Душевая	25	—	5-кратн.
9	Гардеробная комната для  чистки и глажения одежды	18	—	1,5-кратн.
10	Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме	16	—	—
11	Вестибюль, общий коридор, передняя, лестничная клетка в общежитии	16	—	—
12	Постирочная	15	по расчету, но не менее 4-кратн.	7-кратн.
13	Гладильная, сушильная в общежитии	15	по расчету, но не менее 2-кратн.	3-кратн.
14	Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях	12	—	1,5-крат.
15	Машинное помещение лифтов 3)	5	—	по расчету, но не менее 0,5-кратн.
16	Мусоросборная камера	5	—	1-кратн. (через ствол мусоропровода по расчету)
17	Сауна	16 4)	—	по расчету
18	Тренажерный зал	16	—	по расчету
19	Биллиардная	18	—	0,5-кратн.
20	Библиотека, кабинет	20	—	0,5-кратн.
21	Гараж	5	—	по расчету
22	Бассейн	25	Механическая приточно-вытяжная, по расчету

 Примечание

1. В одной из спален следует предусматривать расчетную температуру воздуха 22 С^0.
2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.
3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 С⁰.
4. Температура для расчета дежурного отопления.
5. В помещениях №17-22 расчетные параметры воздуха и кратность воздухообмена указаны для квартир и одноквартирных домов жилища I категории.
6. В угловых помещениях квартир, одноквартирных домов и общежитий расчетную температуру воздуха следует принимать на 20 С⁰ выше указанной в таблице (но не выше 22 С⁰).



Мы — профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Нормы воздухообмена для вентиляции жилых зданий, квартир или коттеджа от «ЕвроХолод» (Москва). Получите коммерческое предложение, позвонив по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

См. далее

• Системы вентиляции
• Какой у Вас объект?
• Вентиляция коттеджа или частного дома

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Нормы кратности воздухообмена в жилых помещениях

На сегодняшний день в современном строительстве есть отросли, в которых проводятся исследования по усовершенствованию технологии сооружения, также улучшают качества при эксплуатации, не исключением является воздухообмен помещений в здании. Проблемы в этой сфере актуальны и решаются путем подбора кратности под систему вентиляции.  Проводятся полномасштабные испытания и на основе их пишутся стандарты. Наиболее преуспевшей страной в этом деле является США. Ими был разработан стандарт ASHRAE, используя опыт других стран, а именно Германии, Дании, Финляндии, и свои научные разработки. На постсоветском пространстве также есть разработанный аналог такого документа. В 2002 году были разработаны АВОК стандарты «нормы воздухообмена общественных и жилых зданий».

Строительство современных сооружений проводится с расчётом повышенного утепления и большой герметичности окон. Поэтому оптимальный обмен воздуха очень важный в подобных случаях для выполнения санитарно-гигиенических норм и соответствующего микроклимата. Также важно не нанести ущерб энергосбережению, чтобы зимой в вентиляцию не вытягивало все тепло, а летом – прохладный воздух с кондиционера.

Чтобы определить расчет воздухообмена в помещениях, кроме больниц, был создан новый метод, который описан в издании ASHRAE 62–1–2004. Его определяется с помощью суммирования показателей значения свежего наружного воздуха, который подается непосредственно для дыхания, учитывая площадь помещения, припадающую на одного человека. В итоге значение получилось значительно ниже, чем поздней редакции ASHRAE.

Содержание

1. Нормы воздухообмена в жилых сооружениях
2. Нормы воздухообмена для офисных зданий
3. Организация воздухообмена в частном доме
4. Для чего нужен воздухообмен?
5. Как проверить работает ли вентиляция?
6. Заключение

Нормы воздухообмена в жилых сооружениях

При проведении расчета необходимо используют данные таблицы при условии, что уровень насыщенности вредоносных компонентов не выше норм ПДК.

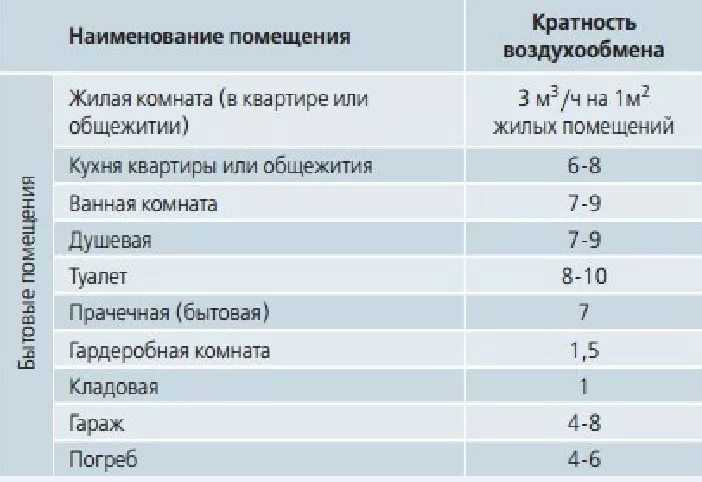

Помещения	Норма воздухообмена	Примечания
Жилая зона	Кратность 0,35ч-1, но не менее 30 м³/ч*чел.	При расчете (м3/ч) по кратности объема помещения учитывается площадь помещения
	3 м³/м²*ч жилых помещений, при площади квартиры меньше 20 м²/чел.	Помещения с ограждающими для воздуха конструкциями требуют дополнительный вытяжки
Кухня	60 м³/ч для электрической плиты	Подача воздуха в жилые комнаты
	90 м³/ч для использования 4-конфорочной газовой плиты
Ванная комната, туалет	25 м³/ч из каждого помещения	Так же
	50 м³/ч при совмещенном санузле
Прачечная	Кратность 5 ч-1	Так же
Гардеробная, кладовая	Кратность 1 ч-1	Так же

В случаях неиспользования помещения для жилья показатели уменьшаются таким образом:

• в зоне проживания на 0,2ч-1;
• в остальных: кухня, ванная, туалет, кладовая, гардероб на 0,5ч-1.

При этом необходимо избежать попадания проточного воздуха с этих помещений в жилые, если он там присутствует.

График задержки вентиляции

В случаях, когда воздух, поступающий в помещение с улицы, проходит большую дистанцию до вытяжки, то увеличивается и кратность воздухообмена. Присутствует еще такое понятие, как запоздание вентиляции, что подразумевает собой отставание попадания кислорода снаружи до начала его использования в помещении. Это время определяется с помощью специальной диаграммы (смотреть на рисунок 1), учитывая наименьшие нормы обмена воздуха в вышеуказанной таблице.

К примеру:

• расход воздуха 60 м³/ ч*чел;
• объём жилья 30 м³/чел;
• время запаздывание 0.6 ч.

Нормы воздухообмена для офисных зданий

Нормы в таких зданиях будут значительно выше, потому что вентиляция должна эффективно справляться с большим количеством углекислоты, выделяемой сотрудниками офиса и находящейся там техники, убирать излишек тепла, при этом подавать чистый воздух. В этом случае не будет достаточно естественной вентиляции, использование такой системы на сегодняшний день не может обеспечить требуемые гигиеничные и воздухообменные стандарты. При строительстве используют герметично закрывающиеся двери и окна, также устройство панорамного остекления полностью ограничивает попадание воздуха снаружи, что приводит к застою воздуха и ухудшению микроклимата жилья и общего состояния человека. Поэтому необходимо проектировать и устанавливать специальную вентиляцию.

В главные требования такой вентиляции входит:

• возможность обеспечения достаточного объема свежего чистого воздуха;
• фильтрация и устранение использованного воздуха;
• отсутствие превышения стандартов по шумности;
• удобное управление;
• небольшой уровень энергопотребляемости;
• возможность вписываться в интерьер и иметь небольшие размеры.

В конференц-залах требуется установка дополнительных приточных устройств, а вытяжку нужно устанавливать в туалетах, коридорах и в залах для копирования. В офисах механическая вытяжка монтируется в случаях, если площадь каждого кабинета превышает 35 кв. м.

Как показывает практика, при неверном распределении большого потока воздуха в офисах с невысокими потолками создается ощущение сквозняка, и в таком случае люди требуют выключить вентиляцию.

Организация воздухообмена в частном доме

Правильный воздухообмен дома

Здоровый микроклимат и хорошее самочувствие зависят во многом от правильной организации приточно-вытяжной системы в доме. Зачастую во время проектирования о вентиляции бывает забывают или уделяют мало внимания, думая, что одной вытяжки в туалете будет достаточно для этого. И зачастую воздухообмен организованы неправильно, что приводит ко многим проблемам и таит в себе угрозу для здоровья человека.

В случае, когда имеется недостаточный выход загрязненного воздуха, то в помещении будет большой уровень влажности, возможность заражения стен грибком, запотевание окон и ощущение сырости. А когда есть плохой приток, ощущается недостаток кислорода, большая запыленность и повышенная влажность либо сухость, это зависит от сезона за окном.

Правильно устроенная вентиляция и воздухообмен в доме выглядит таким образом как показано на рисунке.

Поступающий воздух в жилище должен пройди вначале через форточку или открытые створки окна, приточный клапан находится с наружной стороны стены жилища, затем, проходя через комнату, проникает под дверным полотном или через специальные вентиляционные отверстия и попадает в санузлы и кухню. Дольше выходит через систему вытяжек наружу.

Различается способ организации обмена воздуха в применении систем вентиляции: механической или естественной, но во всех случаях поступление воздуха происходит с жилых зон, а выходит в технических: санузел, кухня и другие. При применении любой системы необходимо обязательно устраивать вентиляционные каналы во внутренней части капитальной стены, это позволит избежать так званного опрокидывания потока воздуха, что значит обратное его движение до того, как указано на рисунке 2.  По этим каналам отработанный воздух отводится наружу.

Для чего нужен воздухообмен?

Схема потоков воздуха по жилищу

Воздухообмен – это расход подаваемого наружного воздуха м3/час, что попадает в здание с помощью системы вентиляции (рисунок 3). Загрязнение среды в жилых комнатах происходит от расположенных в них источников – это может быть мебель, различная ткань, продукты потребления и жизнедеятельности человека, бытовые изделия. Также это случается путем газообразования от воздействия выдыхания углекислого газа человеком и других жизненно важных процессов организма, еще разные технические испарения, которые могут присутствовать на кухне от сгорания газа на плите и много других факторов. Поэтому воздухообмен так необходим.

Чтобы поддерживать нормальные показатели воздуха в жилищи, следует выполнять контроль за насыщенностью углекислого газа СО2 с помощью регулировки системы вентиляции с учетом концентрации. Но есть второй способ, более распространённый – это метод контроля воздухообмена. Он значительно дешевле и во многих случаях эффективнее. Есть упрощенный способ его оценки с помощью таблицы 2.

Класс по ГОСТу	Характеристики качества воздуха	Расход поступающего воздуха с расчета на 1 человека, м3/(час*чел)
IDA1	Высокое	>54 (значение в номинале 72)
IDA2	Среднее	36-54 (значение в номинале 45)
IDA3	Приемлемое	22-36 (значение в номинале 29)
IDA4	Низкое	<22 (номинальное значение 18)

Но при проектировании механической системы вентиляции в доме или квартире нужно делать расчет.

Как проверить работает ли вентиляция?

Проверка вытяжки

Сначала проверяется работает ли вытяжка, для этого необходимо поднести лист бумаги или пламя от зажигалки непосредственно к решётке вентиляции, находящейся в ванной или на кухне. Пламя или лист должны отогнуться в сторону вытяжки, если это так, то она работает, а если такого не происходит, то канал может быть перекрыт, к примеру, забиться листьями или по какой-либо другой причине. Поэтому главная задача – устранить причину и обеспечить тягу в канале.

В случаях, когда тяга нестабильная от соседей поток воздуха может переходить к вам, при этом заносить посторонние запахи к вам в квартиру, это признак возникновения обратной тяги. Чтобы ее устранить, необходимо смонтировать специальные жалюзи, которые будут закрываться при появлении обратной тяги.

Заключение

При строительстве собственного жилища обязательно нужно уделить необходимое внимание вентиляции в доме или квартире. И вложить необходимую сумму в создание правильной и соответствующей современным нормам воздухообмена вытяжки, что даст возможность получить максимально комфортный микроклимат и устранить угрозу различных заболеваний для вашего здоровья в случае неправильной ее установки.

Использование расчета воздухообмена для определения куб. фута в минуту в помещении

Воздушный поток в инженерном помещении может представлять собой реальную проблему при балансировке системы HVAC. В большинстве расчетов для принятия решения о требуемом расходе воздуха используются только потери или приток тепла в помещении, и часто не учитываются потребности в необходимой вентиляции помещения. Давайте посмотрим, как расчет воздухообмена может упростить этот шаг в балансировке воздуха.

Что такое замена воздуха?

Воздухообмен – это сколько раз воздух входит и выходит из помещения из системы HVAC в час. Или сколько раз комната наполнится воздухом из регистров снабжения за шестьдесят минут.

Затем вы можете сравнить количество воздухообменов в помещении с таблицей требуемых воздухообменов ниже. Если он находится в диапазоне, вы можете приступить к проектированию или балансировке воздушного потока и получить дополнительную уверенность в том, что вы делаете правильно. Если это далеко за пределами диапазона, вам лучше взглянуть еще раз.

Формула воздухообмена

Чтобы рассчитать воздухообмен в помещении, измерьте расход приточного воздуха в помещение, умножьте CFM на 60 минут в час. Затем разделите на объем комнаты в кубических футах:

Проще говоря, мы меняем CFM на кубические футы в час (CFH). Затем мы вычисляем объем комнаты, умножая высоту комнаты на ширину и длину. Тогда просто делим КФХ на объем помещения.

Вот пример того, как работает полная формула:

Сравните 7,5 воздухообмена в час с требуемым воздухообменом для данного типа помещения в таблице воздухообменов в час ниже. Если это комната для обеда или отдыха, где требуется 7-8 смен воздуха в час, вы попали прямо в цель. Если это бар, который требует 15-20 воздухообменов в час, пришло время пересмотреть свое решение.





Комната CFM Формула

Давайте посмотрим на эту инженерную формулу по-другому. Например, что делать, если расход воздуха неизвестен, а вам нужно рассчитать необходимый CFM для помещения? Вот четырехэтапный процесс расчета CFM помещения:

Шаг первый – Используйте приведенную выше таблицу воздухообмена в час , чтобы определить требуемый воздухообмен, необходимый для использования помещения. Допустим, это конференц-зал, требующий 10 воздухообменов в час.

Шаг второй — Рассчитайте объем комнаты (Д’xШ’xВ’).

Шаг третий — Умножьте объем помещения на требуемый воздухообмен в помещении.

Шаг четвертый  — Разделите ответ на 60 минут в час, чтобы найти необходимое помещение CFM:

Вот пример того, как работает формула:

При проектировании или балансировке системы, требующей дополнительного потока воздуха для целей вентиляции, помните это помещение обычно требует постоянной работы вентилятора, когда оно занято. Это может создать проблему для других комнат в той же зоне, так что примите это во внимание.

Во многих из этих помещений может потребоваться значительное количество наружного воздуха. Содержание БТЕ в этом воздухе должно быть включено в теплоприток или теплопотери здания при определении размера нагревательного и охлаждающего оборудования.

Попрактикуйтесь в этих вычислениях несколько раз в магазине или офисе. Затем в течение следующей недели несколько раз проведите расчеты в полевых условиях, чтобы проверить воздушный поток в помещениях с необычными требованиями к вентиляции. Изучите таблицу воздухообмена в час, чтобы ознакомиться с помещениями, которые нуждаются в большей вентиляции, чем требуется для обогрева или охлаждения.

Роб «Док» Фальке служит в отрасли в качестве президента Национального института комфорта, обучающей компании и членской организации, работающей в сфере HVAC. Если вы являетесь подрядчиком или специалистом по ОВКВ и заинтересованы в бесплатной процедуре расчета воздухообмена, , свяжитесь с Доком по телефону robf@ncihvac. com или позвоните ему по телефону 800-633-7058. Посетите веб-сайт NCI по адресу nationalcomfortinstitute.com , чтобы получить бесплатную информацию, статьи и файлы для загрузки.

Как рассчитать воздухообмен и воздухообмен в час

Медицинские учреждения делают все возможное, чтобы обеспечить безопасность медицинских работников и пациентов. Специалистов по HVAC вызывают для тестирования и настройки систем HVAC, чтобы убедиться, что воздушный поток и объемы наружного воздуха соответствуют действующим стандартам и нормам. Давайте посмотрим, как можно рассчитать и отрегулировать воздухообмен и воздухообмен в час в медицинских учреждениях.

Нормы штата и федеральные нормы требуют тестирования, регулировки и проверки воздухообмена в помещении и наружного воздухообмена в медицинских учреждениях. Правила соответствуют стандартам ASHRAE 170, 62.1 и 62.2 и включены в Единый механический кодекс (UMC), Унифицированные критерии оборудования (UFC), а также в Американское общество инженеров здравоохранения (ASHE) и многие другие.

Используя проверенные медицинские стандарты, вы можете тестировать, регулировать и контролировать воздух в помещении. Эти принципы могут применяться от чистых помещений до спальни инфицированного ребенка и всего, что между ними. К сожалению, эта короткая статья может предоставить только обзор воздухообмена и воздухообмена, чтобы помочь расширить ваши знания и осведомленность об этих требованиях.

Управление воздухом разработано и спроектировано теоретически. Это достигается только тогда, когда действующая система HVAC построена, протестирована, отрегулирована и задокументирована для работы в полевых условиях так, как она была спроектирована.

Воздухообмен в час
Воздухообмен в час (ACH) — это предписанный процесс измерения и расчета, обеспечивающий замену воздуха в помещении определенное количество раз в час. Это обеспечивает надлежащее качество воздуха в помещении, вентиляцию и чистоту.

Требуемый воздухообмен в час варьируется в зависимости от конкретного использования помещения. Хирургические кабинеты могут потребовать 20 ACH; травмпункты, 12 АЧ; и палаты 6 АЧ.

Начнем с формулы воздухообмена в час:

Воздухообмен в час = Комната CFM x 60 ÷ Объем помещения в кубических футах на 10 футов в высоту, если расход воздуха в помещении измерялся со скоростью 200 кубических футов в минуту (куб. фут/мин)? В палате обычно требуется 6 воздухообменов в час.

1. Вы измерили общий объем воздушного потока в помещении при 200 кубических футах в минуту. Расход воздуха измеряется с помощью колпака для балансировки воздуха или анемометра в точке подачи воздуха в помещение. Обычно это в реестрах поставок.

 2. Умножьте измеренную общую подачу воздуха в помещении на 60 минут в час, чтобы преобразовать его в кубические футы в час (куб.фут/час). Уравнение выглядит так: 200 кубических футов в минуту x 60 минут в час = 12 000 кубических футов в час.

 3. Поскольку воздухообмен зависит от объема палаты, рассчитайте объем палаты пациента. (15’ х 20’ х 10’ = 3000). Объем помещения составляет 3000 кубических футов.

Рассчитайте воздухообмен в час (ACH) путем деления расхода приточного воздуха 12 000 кубических футов в час на объем палаты пациента 3000 кубических футов. (12 000 кубических футов в час ÷ 3 000 кубических футов). = 4,

Для диагностики ACH комнаты сравните измеренное значение 4 ACH с кодом, необходимым для палат пациента (6 ACH). Понятно, что в помещении нужен дополнительный приток воздуха.
Расчет требуемого расхода воздуха в помещении

Затем рассчитайте требуемый расход воздуха в помещении, чтобы привести помещение в соответствие с требуемым ACH. Для этого умножьте объем помещения в кубических футах на требуемый обмен воздуха в час. Затем разделите час на 60 минут, чтобы найти требуемый расход приточного воздуха в кубических футах в минуту.

Требуемый кубический фут в минуту = Комната в кубических футах x Требуемый воздухообмен в час ÷ 60

требуется 6 воздухообменов в час. Умножьте объем помещения в 3000 кубических футов на требуемый ACH, равный 6 = 18000. Затем разделите 18 000 на 60, чтобы найти требуемый расход воздуха в помещении 300 кубических футов в минуту.

Воздухообмен в час
Воздухообмен в час (AEH) касается только объема свежего или наружного воздуха, необходимого для помещения в час. Для сравнения, ACH учитывает общий объем воздуха (рециркуляционный и наружный), поступающего в помещение. Наружный воздух сохраняет воздух внутри свежим, а также создает давление в здании.

Минимальное требуемое значение AEH зависит от назначения помещения. Например, в хирургических кабинетах может потребоваться 4 AEH, а в палатах скорой помощи — 2 AEH.

Если приточно-вытяжное оборудование обслуживает различные медицинские помещения, наружный воздух устанавливается в соответствии с потребностью помещения с наибольшим воздухообменом в час. Помните, что нормы воздухообмена являются минимальными значениями. Допускается дополнительный приток наружного воздуха.

Сценарий . Мы будем использовать ту же палату объемом 3000 кубических футов. Минимальная потребность в обмене наружного воздуха в час составляет 2. Расход воздуха, выходящий из вентиляционного оборудования, обслуживающего это и многие другие помещения, составляет 9860 кубических футов в минуту. Наружный воздух измеряется при 2400 кубических футов в минуту. Какой общий расход воздуха в палате пациента требуется для обеспечения двухкратного воздухообмена в час?

1. Используя метод пересечения воздушного потока, вы измерили и записали 9860 кубических футов в минуту на выходе из пневматического оборудования.

2. Вы также измерили объем наружного воздуха, подаваемого в пневматическое оборудование, и измерили 2400 кубических футов в минуту.

3. Разделите объем наружного воздуха в кубических футах в минуту на общее количество кубических футов в минуту оборудования для подачи воздуха, чтобы найти процент наружного воздуха.

Процент наружного воздуха = наружный воздух в кубических футах в минуту  ÷ общее количество кубических футов в минуту на воздушном транспортном средстве

Вы измерили наружный воздух при 2400 кубических футов в минуту ÷ воздушное движущееся оборудование из 9 кубических футов в минуту860 = 24% наружного воздуха.

4. Наконец, примените формулу AEH, которая аналогична формуле ACH, за исключением того, что общий объем помещения в куб. 60 ÷  Объем помещения в кубических футах

200 кубических футов в минуту расхода приточного воздуха в палату пациента x 24% наружного воздуха x 60 = 2880 кубических футов наружного воздуха в палату пациента в час. Разделите 2880 на объем палаты пациента 3000, чтобы найти 0,9.6 АЕХ.

Для диагностики минимальной производительности наружного воздухообмена сравните 0,96 AEH с требуемыми 2 AEH. Это показывает, что в комнате меньше половины необходимого объема наружного воздухообмена в час. Либо потребуется увеличить процент наружного воздуха, подаваемого в систему, либо общий поток воздуха из системы в помещение.

Воздухообмен в час = Комната CFM x Процент наружного воздуха x 60  ÷  Объем помещения в кубических футах

**200 кубических футов в минуту расхода приточного воздуха в палату x 24% наружного воздуха x 60 = 2880 кубических футов наружного воздуха в палату пациента в час. Разделите 2880 на объем палаты пациента 3000, чтобы найти 0,96 AEH.

Для диагностики минимальной производительности наружного воздухообмена сравните 1,29 AEH с требуемыми 2 AEH.

Отрегулируйте блок VAV, заслонки или скорость вращения вентилятора, пока не будет достигнут требуемый поток воздуха. Проверьте и задокументируйте в своем отчете о воздушном балансе.

Увидеть большую картину
Изменение воздушного потока повлияет на давление в помещении. Всегда измеряйте и документируйте давление в помещении и следите за тем, чтобы оно соответствовало нормативным требованиям.

Знайте и соблюдайте процедуры инфекционного контроля каждого учреждения для вашей безопасности, а также безопасности пациентов и персонала.

Имейте в виду, что между местными и государственными кодами могут быть значительные различия в разных регионах. Стандарты — это минимальные требования, и стандартные рабочие процедуры некоторых объектов могут превышать типичные требования.
