Реле времени регулируемые «Регтайм» — 12В

Реле используются для включения на (РЕГТАЙМ1), через (РЕГТАЙМ2) или с задержкой выключения на (РЕГТАЙМ3) определенное время. РЕГТАЙМ5 представляет из себя генератор импульсов, длительность и частота которых регулируются двумя многооборотными подстроечными резисторами.
Изделия выполнены по схеме с таймером, управляющим силовым переключающим реле.
Реле работают по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания, и работают только при поданном напряжении.
Реле изготовлены с возможностью ручной регулировки времени работы. Регулировка осуществляется с помощью подстроечного резистора через отверстие в корпусе реле. Для контроля срабатывания предусмотрен светодиод под полупрозрачным корпусом изделия. Для удобства ручной регулировки разработаны реле двухвременных диапазонов: от 0 до 60, от 60 до 600.

Возможно изготовление реле с фиксированным временем работы или другим диапазоном регулировки по требованию заказчика (от 100 штук).

Посмотреть видео работы реле времени Регтайм1
Посмотреть видео работы реле времени Регтайм2
Посмотреть видео работы реле времени Регтайм3

Варианты комбинирования реле времени:
Посмотреть видео  Генератор импульсов на Регтайм1 и Регтайм3


Посмотреть видео  Генератор одиночных импульсов при включении/выключении на Регтайм2 и Регтайм3

Обозначение контактов для реле Регтайм с регулировкой времени

Реле времени РВО-П3-14 АС380В с 3 контактными группами, производство Россия



  • Диапазон выдержки времени от 0,01с до 999мин

  • Установка выдержки времени осуществляется с помощью трёх декадных кнопочных переключателей

  • 2 диаграммы работы

  • 3 переключающие группы контактов 7А/250В

  • Индикатор наличия питания и состояния встроенного реле



НАЗНАЧЕНИЕ РЕЛЕ

 Реле времени РВО-П3-14 (далее реле) предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.

Реле используется в системах автоматики, как комплектующее изделие.


КОНСТРУКЦИЯ РЕЛЕ

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: три кнопочных переключателя «уставка» для задания выдержки времени (t) установка значений сотен 0-9 десятков 0-9 и единиц 0-9, поворотный переключатель «множитель/диаграмма» для выбора диаграммы работы и задания временного диапазона, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «К».



УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ

 Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.



РАБОТА РЕЛЕ

  Диаграмма работы выбирается с помощью переключателя «множитель/диаграмма» и имеет 5 диапазонов выдержки. Требуемая выдержка времени (t) определяется путём умножения числового значения, установленного на переключателях «сотни», «десятки» и «единицы», на множитель выбранного диапазона на переключателе «множитель/диаграмма». В исходном состоянии встроенного исполнительного реле замкнуты контакты 15-16, 25-26, 35-36. При включённом исполнительном реле замкнуты контакты 15-18, 25-28, 35-38 и горит индикатор «К». При текущем отсчёте установленного времени индикатор питания «U» периодически загорается. Напряжение питания АС400В подаётся на клеммы «А1» и «А2».


 ВНИМАНИЕ: Для изменения диапазона выдержки времени реле необходимо выключить.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-П3-14

Параметр

Ед.изм.

Значение

Напряжение питания

В

АС400 ± 10%

Диапазон выдержек времени



0,01-9,99с, 0,1-99,9c, 1-999c, 0,1-99,9мин, 1-999мин

Погрешность отсчета выдержки времени, не более

%

5

Время  готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Максимальное коммутируемое напряжение

В

250

Максимальный коммутируемый ток:  АС250В 50Гц (АС1)/ DC30В (DC1)

А

 7

Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1)

ВА/Вт

1750/210

Максимальное коммутируемое напряжение между цепями питания и контактами реле

В

АС2000 (50Гц — 1мин)

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Степень защиты реле (по корпусу/по клеммам)



IP40/IP20

Количество и тип контактов



3 переключающие группы

Диапазон рабочих температур

0C

-10 . .. +55

Температура хранения

0C

-40 … +70

Относительная влажность воздуха

%

до 80 (при 250С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

53х90х63

Масса

кг

0,14

Schrack Technik: Реле

Миниатюрное реле РТ (катушка постоянного или переменного напряжения)

Универсальное применение в разработке систем управлении и машиностроения, например в производстве систем отопления и обогрева.

Реле для печатных плат



Многорежимное реле типа MT

  • Машиностроение и промышленное производство оборудования

Реле мощности типа RM

  • Прямое переключение короткозамкнутых электродвигателей, в системах нагрева воды и печей, работающих в ночное время, а также используются в качестве коммутационного реле в серийных производствах.

Реле мощности RT на печатной плате для постоянного или переменного тока

Для электрических приборов с функциями управления и регулировки

Для систем управления с ПЛК

Для управления контакторами, серводвигателями, магнитными клапанами, магнитами подъёма и т.

д.

Узкое сетевое реле SNR

Для центральных и децентрализованных систем отопления

Самые узкие элементы связи

Интерфейсная техника

Временное реле, ПЛК, модули ввода/вывода

Необычайно узкое исполнение: 5 мм

Реле мощности Schrack

Контрольное реле

Установочное реле серийной установки

Управляющее реле EASY

Временное реле

Штепсельное временное реле

Многофункциональное реле для скрытой установки

принцип действия, виды реле, изготовление и монтаж своими руками

Где бы ни находился человек, его постоянно окружают те или иные электрические приборы. Благодаря им наша жизнь значительно упрощается и множество повседневных бытовых решений уже не требуют столько времени, как это было раньше.

Научно-технический прогресс не стоит на месте и поэтому сегодня нам доступна такая возможность, как автоматическая система управления. К одной из таких систем, относят реле времени. Именно его наличие в том или ином устройстве делает возможным автоматическое включение и выключение холодильника, установку циклов в стиральной машине, мигание поворотника в автомобиле, подсветку рекламных щитов, витрин, регулярный автополив на огороде т.п. Взять хотя бы обычный аквариум, где свет и воздух подается согласно определенному режиму.

Что такое реле времени

Если сказать совсем простым языком, то назначение реле времени — создавать временную задержку включения или выключения сигналов и осуществлять определенную последовательность в работе этих сигналов.

Обычно этот прибор используют, когда требуется выполнить определенное действие спустя установленный промежуток времени. И устанавливается оно в схемы автоматического управления.

Виды

По своему конструктивному исполнению реле времени подразделяют на:

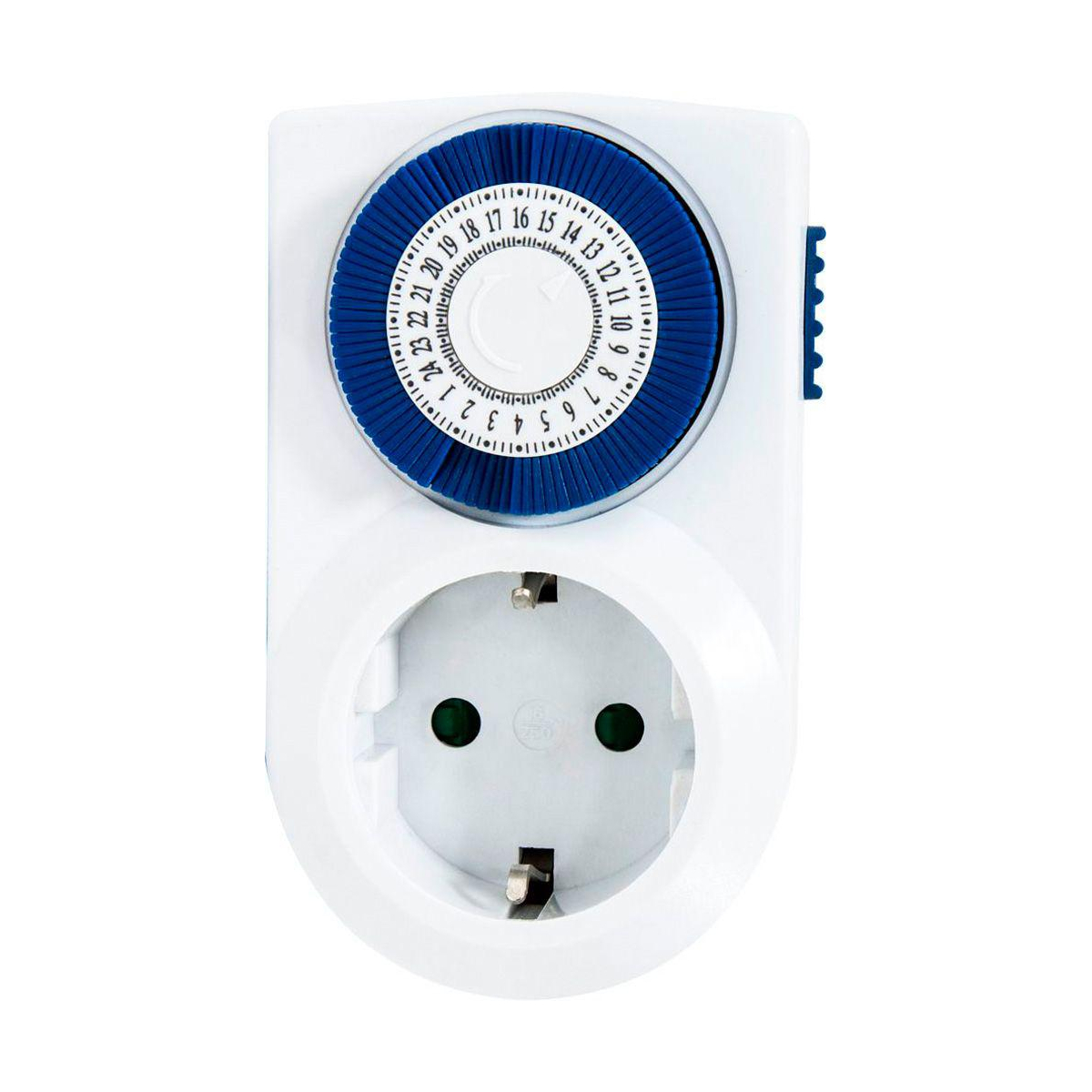

Моноблок — полностью независимое устройство, с собственным корпусом, встроенным питанием и специальными гнездами для подключения какой-либо техники. Хорошо знакомы с этим типом реле те, кто занимается фотопечатью.

Встраиваемые— это упрощенный вариант моноблочных реле. У них нет собственного корпуса и питания, поскольку они нужны для того, чтобы создавать более сложные устройства. Они используются как дополнительные элементы и поэтому их помещают в один корпус с другими элементами изготовляемого прибора. Классический пример — таймер в стиральной машинке, микроволновой печи, духовке и пр.

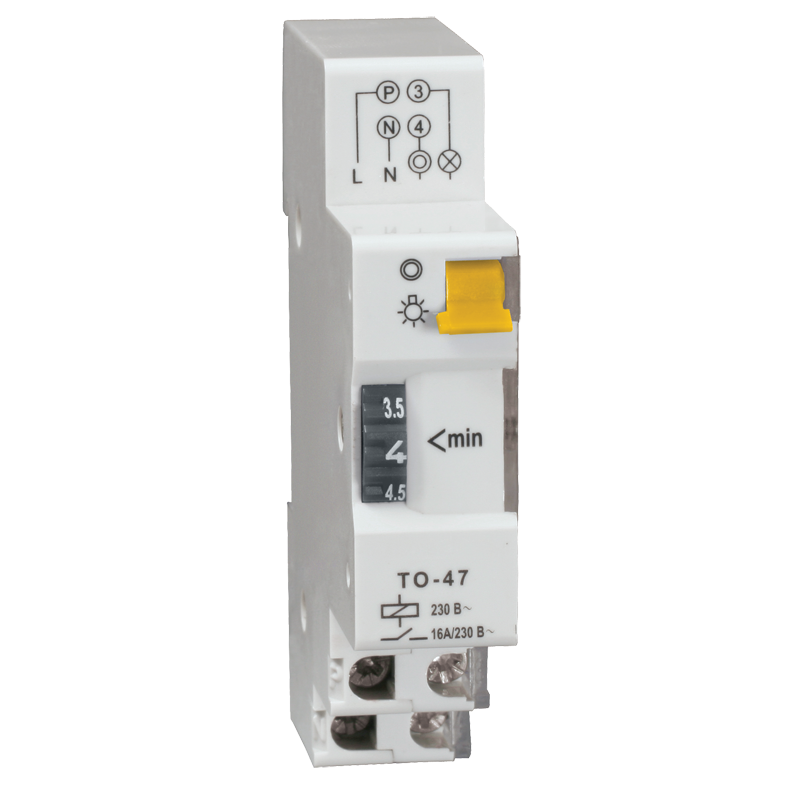

Модульные (с управляющим контактом) — этот тип имеет стандартные размеры и устанавливается на DIN-рейку в распределительный щиток.

Помимо этого, реле времени также классифицируют в зависимости от принципа работы (как именно создается временной интервал):

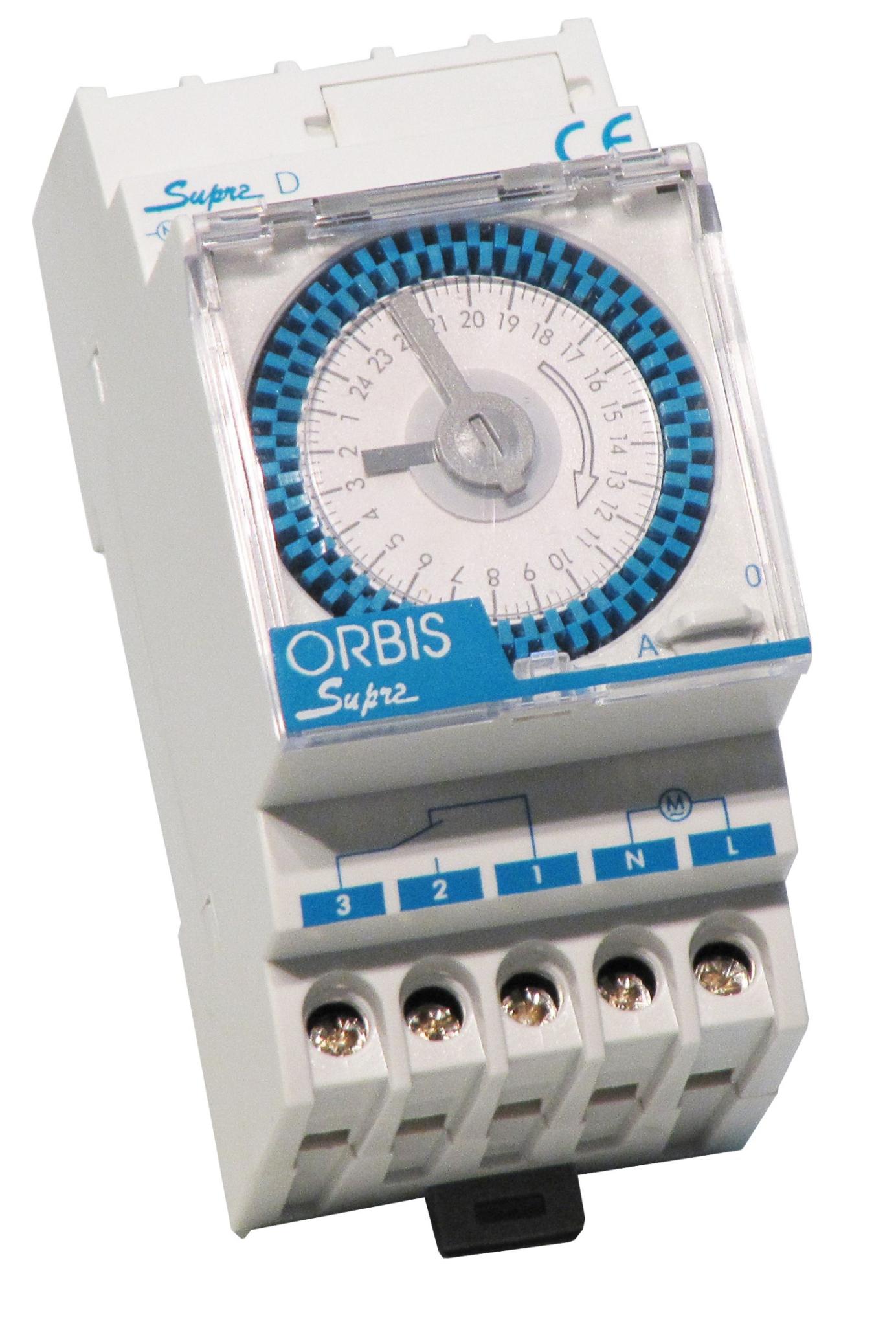

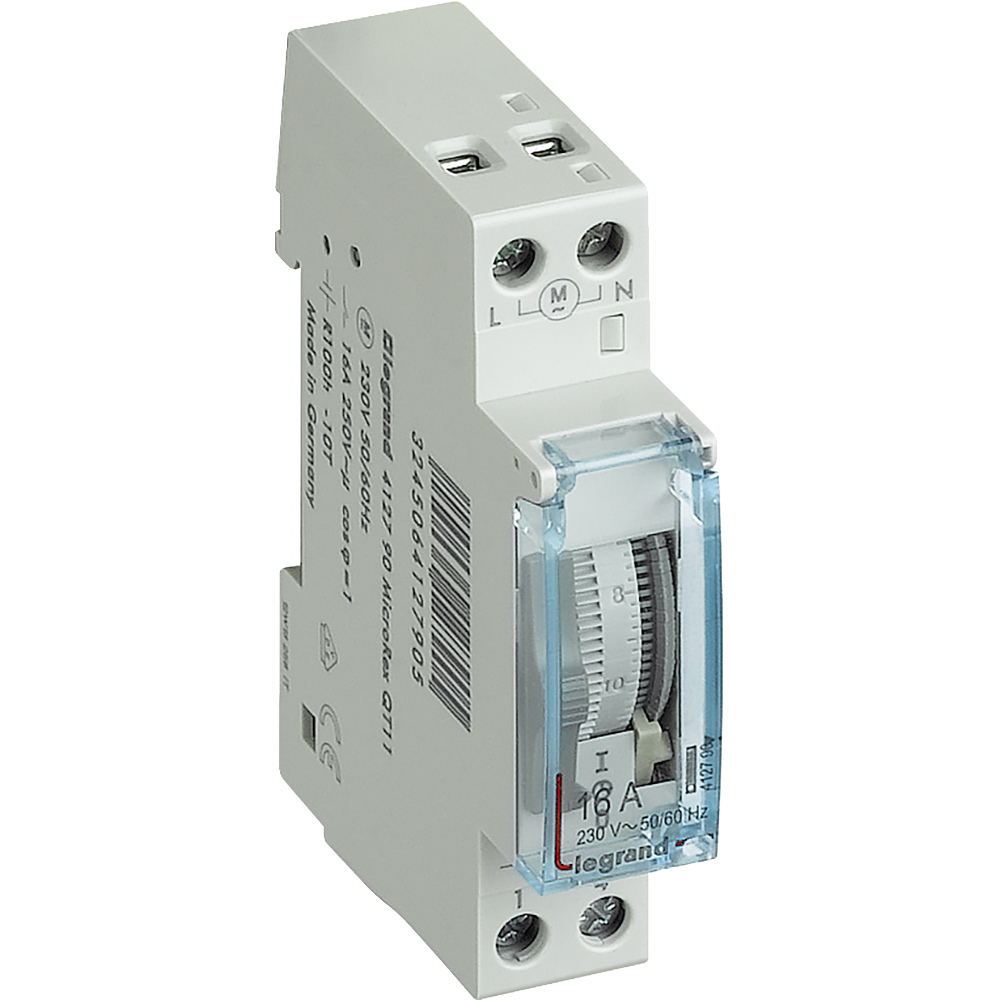

  • Реле времени с часовым механизмом. Этот вид был изготовлен первым и до сих пор считается одним из самых надежных, так как по своим свойствам не уступает пневматическим приборам. Их работа практически не зависит ни от мощности напряжения, ни от того как часто оно подается, ни от изменения температуры. В быту такой тип реле встречается в механических будильниках, кухонных таймерах, в некоторых стиральных машинах также встречается механическое реле программ.
  • С электромагнитным замедлением. Используется в цепях, ориентированных на постоянное напряжение. Задержка осуществляется за счет создания вспомогательного магнитного потока, регулируемая изменением величины натяжения возвратной пружины. Регулируемое значение составляет до пяти секунд. Существенный минус этого типа реле в том, что задержка времени зависит от изменения температуры.

    Электро реле

  • Вакуумное (электромеханическое). Этот вид используется там, где требуется электрический или пневматический сигнал, контролирующий достижение уровня вакуума.
  • Моторные. Включает в себя двигатель с редуктором и электрическим контактом. Способность задержки времени составляет от 10 секунд и до десятков часов.
  • Реле с гидравлическим или с пневматическим замедлением. Временные интервалы здесь регулируются за счет увеличения или уменьшения подачи жидкости, воздуха в рабочий процесс. Из плюсов можно также выделить то, что замедление не зависит от величины напряжения, частоты питания и изменения температуры. Также регулировка задержки не составляет особого труда.

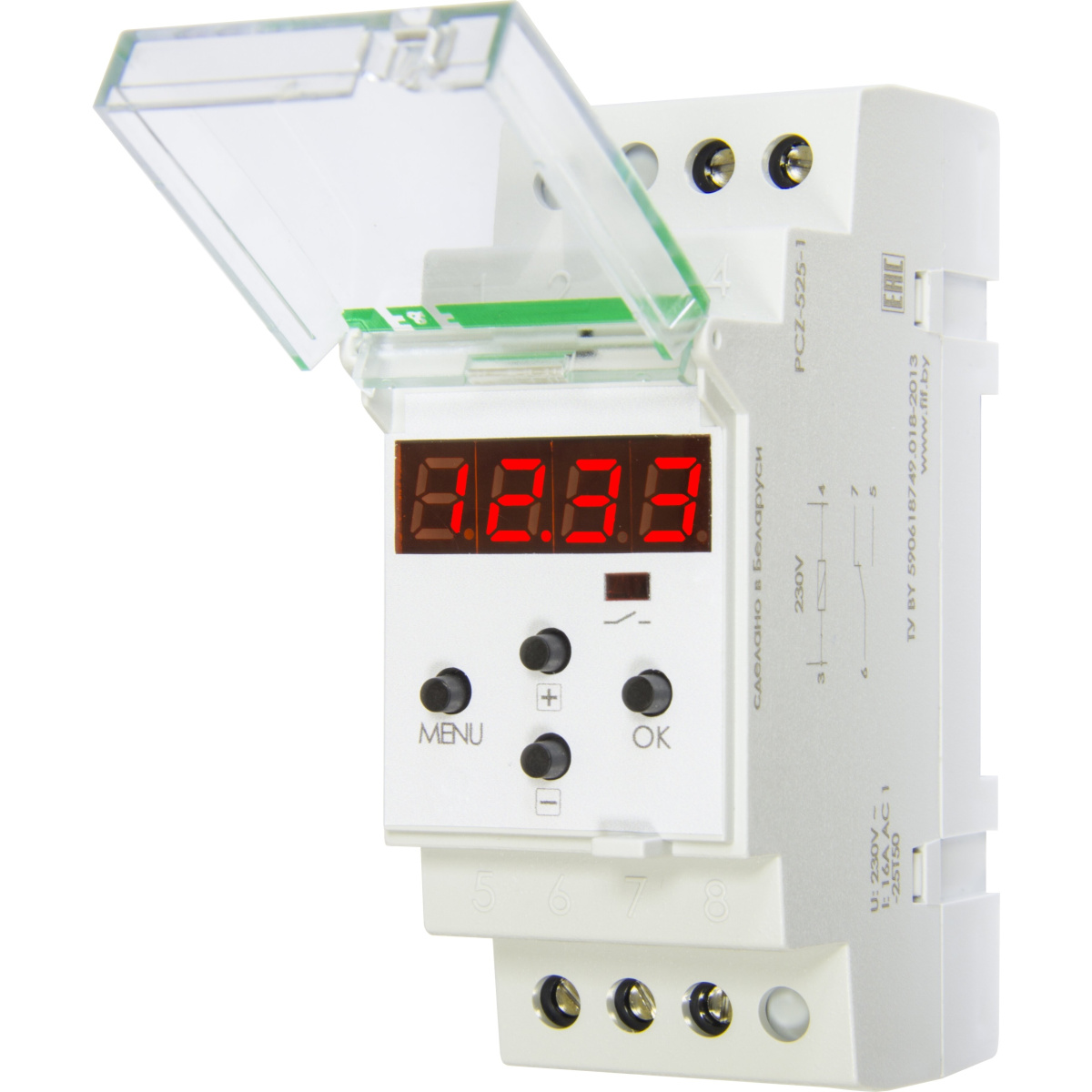

  • Электронное реле. Самый широко используемый вид реле времени, постепенно вытесняющий механические аналоги. Достоинствами такого вида считаются его небольшие размеры, вес, высокая точность работы, надежность и широкий выбор программ функционирования.

Между собой электронные реле подразделяют исходя из технологии отсчета срабатывания времени:

  • Цифровые— напряжение оказывается на блок питания, из-за чего запускается задающий генератор, который затем подает импульсы на счетчик. Последний, в свою очередь, высчитывает эти импульсы до тех пор, пока они не сравнятся с нужным числом импульсов, которое задано в системе. Затем, на контролирующий реле выходной усилитель, посылается сигнал и счетчик перестает подсчитывать импульсы. Как только с блока питания снимется напряжение, реле вернется в свое изначальное состояние. Такие РВ способны задерживать время на десятки часов при минимальной погрешности. Главный минус в высокой стоимости.
  • Аналоговые — для задержки времени используется конденсатор, на который при замыкании контактов подается напряжение. Следит за этим напряжением специальное устройство, которое сравнивает его и ранее указанное. В случае их совпадения, устройство подает сигнал, чтобы реле переключилось. Максимальная выдержка здесь равна 10 секунд. Этот тип превосходит цифровое в том, что он не требует точного программирования и проще в использовании.

Схема и принцип работы электромагнитного реле

Рассмотрим, как устроен этот механизм изнутри.

  1. В катушке индуктивности находится подвижный стальной якорь.
  2. Когда на катушку подается напряжение, вокруг нее образуется электромагнитное поле, которое притягивает этот якорь к катушке.
  3. Частота и время подачи напряжения регулируется электрическим или механическим способом.

Структура прибора состоит из трех основных элементов:

  1. Воспринимающий или первичный — по сути это обмотка катушки. Здесь импульс преобразуется в электромагнитную силу.
  2. Замедляющий или промежуточный — стальной якорь с возвратной пружиной и контактами. Здесь исполнительный механизм приводится в рабочее состояние.
  3. Исполнительный — в этой части контактной группой оказывается непосредственное воздействие на силовое оборудование.

Принцип работы

Теперь самое время по пунктам рассмотреть принцип работы данного устройства:

  • Подвижный стальной якорь, который находится в катушке индуктивности, отжат специальной возвратной пружиной.

С внешней стороны якоря закреплена группа контактов, с другой тоже находятся контакты, находящиеся на определенном расстоянии от первой в статичном состоянии.

  • Когда на катушку подается импульс, якорь, притягиваясь к ней, тем самым делает возможным соприкосновение также и контактов.
  • Как только напряжение прекращается, пружина возвращает якорь на место и контакты снова размыкаются.

Советы по монтажу и настройке

  • Перед тем как производить монтаж, заранее определитесь в какой сети вы будете работать (например, трехфазной или однофазной).
  • Немаловажно также точно знать, какая нагрузка будет требовать включения или отключения.
  • Уже после того, как вы будете точно знать, чего вы хотите, смело идите в магазин и покупайте соответствующий прибор.
  • Перед тем как вы установите прибор и обесточите освещение, проверьте правильно ли работает устройство: подключите к нему шнур с вилкой и выставьте минимальное время для срабатывания. Напряжение на контактах выхода проверьте тестером.
  • При установке к DIN-рейке плотно затягивайте болты, чтобы исключить нагревание прибора, его поломку или даже возникновение пожара.
  • Помните, что максимальная влажность, при которой прибор способен работать исправно — не более 80%, и температура от 10-50 градусов.

Настройка

  • Настройка таймера в приборе зависит от того, какой тип устройства перед нами. Если мы имеем дело с механическим реле, то его настройка состоит просто в переключении положений согласно надписи.
  • В электронном же, есть меню, через которое и осуществляются все настройки. Как правило ее начинают с установки дня недели и текущего времени, и затем уже программируют само устройство.
  • Если это электромеханическое реле, то настраивают его с помощью специальных измерительных приборов — потенциометров.

Схема подключения

Как правило, подключение реле исключает использование сложных схем. Главное, как было сказано, знать какая нагрузка будет требоваться.

Рассмотрим самую простую схему:

  1. Строго вертикально и достаточно плотно закрепите устройство на стене.
  2. Снимите крышку и заземлите реле.
  3. Подключите электрическую сеть к контактам (см. рисунок)
  4. Контакты 1 и 2 — предназначены для подачи напряжения в 220 Вольт.
  5. Обозначение 4 — используется для подачи фазы от электрического щита и способна коммутироваться с 3 и 5.
  6. 4 и 5 — нормально открытые, тогда как 3 и 4 — нормально замкнутые.

Принцип работы и виды реле времени

Реле времени широко распространены в современных промышленных энергетических установках. Они позволяют управлять, коммутировать исполнительные цепи для реализации какого-либо алгоритма работы оборудования или срабатывания автоматики.

Реле времени можно классифицировать по элементной базе, с помощью которой обеспечивается задержка времени между подачей управляющего сигнала и срабатывания управляемой цепи.

В современных реле времени задержка реализуется таймерами на полупроводниковых элементах. Принцип работы реле заключается в измерении напряжении при заряде конденсатора в RC цепочке (Рис. 1, а).

Рис. 1
Рост напряжения на конденсаторе происходит по экспоненциальному закону и обусловлен величинами сопротивления резистора и конденсатора. Практически, емкость конденсатора не может быть сколько угодно большой, из-за того что также возрастает время разряда, а сопротивление резистора не должно превышать сопротивление печатной платы, т.к. возникает ток утечки увеличивающий нестабильность выдержки интервала времени.

Задержка для одной RC цепочки из-за указанных причин не превышает 25-30 секунд.
Временную задержку также можно получить если подсчитывать импульсы от RC-генератора (частота которого определяется также постоянной времени конденсатора и резистора – Рис.1, б) или от кварцевого генератора (Рис. 1, в). Использования кварцевого генератора предпочтительной по причине высокой стабильности частоты выходного сигнала.

Полупроводниковые реле по количеству циклов работы времязадающей цепочки можно условно разделить на однотактные и многотактные.

Рис. 2
В однотактных реле (Рис. 2), управляющий сигнал преобразуется во входном преобразователе Првх. Преобразование необходимо для согласования уровней напряжения или характера тока (например, если управляющий сигнал переменный, а для запуска реле времени нужен постоянный ток).

Управляющий сигнал запускает блок начальной установки НУ, приводящий исполнительные блоки реле в готовность. Также от блока НУ, осуществляется заряд RC цепочки. Максимальный интервал времени задается переключением одной из многих цепочек на работу в блоке управления диапазоном УД.

Напряжение на конденсаторе сравнивается с опорным в аналоговым компараторе К. При превышение измеряемого напряжения по сравнению с опорным, происходит срабатывание выходного преобразователя ПРвых, запускающего внешние исполнительные силовые цепи. Временный интервал задается в компараторе изменением опорного напряжения.
Как было указано выше однотактные схемы не позволяют получить достаточно большой временной промежуток.
В многотактных схемах используется несколько циклов заряда RC цепочек или тактов работы генератора для задания длительных временных интервалов.

Рис. 3
В многотактных реле времени (Рис. 3) управляющий сигнал от входного преобразователя Првх, поступает на блок сброса Сбр, выполняющий начальную установку цифровых элементов. Генератор Г вырабатывает серию последовательных импульсов, поступающих на блок счетчика Сч. При сравнении количестве импульсов от счетчика с числом, заданным в цифровом компараторе К, происходит срабатывание исполнительной цепи, управляемой выходным преобразователем ПРвых.
Максимальный временный интервал задается изменением частоты генератора, а текущее значение – изменением количества опорного значения в компараторе. Блоки, заключенные в пунктир в микронтроллерных реле времени реализуется программно.
Многотактные реле времени еще не так давно реализовывались на дискретных элементах.

Рис. 4
Упрощенно такое реле включает в себя (Рис. 4) цифровой генератор DT, частота которого задается подключением одной RC-цепочки через переключатель выбора диапазона S1. Импульсы подсчитываются счетчиком СТ. Вместо компаратора в таком реле времени используется многопозиционный переключатель S2, подключающий выводы разрядов от счетчика к управляемой цепи. Начальная установка элементов происходит при подаче сигнала сброса на микросхемы.

Самым распространённым на сегодня типом реле времени в промышленности является реле на микроконтроллере (Рис. 5).

Рис. 5
Алгоритм работы такого реле реализуется программно в центральном узле – микросхеме микроконтроллера MCU. Точность работы внутреннего генератора импульсов обеспечивается внешним кварцевым резонатором Z. Блоком кнопок БК, задается управление рабочим процессом микроконтроллера по шине, подключенным к выводам PI0 — PIm, сконфигурированным в программе на вход.

Дисплей индикации ДИ, управляющий ключ К, а через него и реле управления РУ, подключены к выводам, работающим на выход PO1 — PON.

В схемах автоматики, где не требуется высокая точность выдержки по времени, например управление освещением или маломощной нагрузкой, можно применить электромеханические реле времени. Временной промежуток в таком типе реле (Рис. 6) задается с помощью понижения частоты вращения электродвигателя 2 через редуктор 3.

Рис. 6
Сигнал на срабатывание поступает на электромагнит 1, заставляя повернуться планку 4 и через ось 5 произвести сцепления между шестеренками 6. В итоге вращение передается на главную ось 7, на которой расположен диск 8 с упором 9. Расположение упора выбрано так, что через определенный промежуток времени он через кулачок 10 вызывает замыкание контактов исполнительной цепи 11. Точность работы электромеханических реле не превышает 10 – 25 %.
Широкая распространённость реле времени на микроконтроллере, вызывающая вытеснение реле всех других типов обусловлена следующими достоинствами:

  • — низкая цена микросхем микронтроллеров
  • — возможность изменение алгоритма работы путем обновления управляющий программы, без вмешательства в схему
  • — малые габариты реле
  • — низкое энергопотребление
  • — простое сопряжение с внешними устройствами (реле, полупроводниковыми ключами, устройствами индикации и управления) благодаря цифровым интерфейсам

В будущем следует ожидать повсеместного использования микронтроллеров во всех цепях автоматики в промышленных установках и в бытовом применении.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Реле времени: принцип работы, применение

Большинство тех, кто занимается электромонтажными работами, знают, что такое реле времени. Это очень популярное и известное устройство на энергетическом рынке. Реле времени известно с 1968 года своей надежной конструкцией, обеспечивающей длительный срок службы при низких затратах на техническое обслуживание. Благодаря эффективному принципу работы реле времени дают вам возможность выбирать между функциями и диапазонами времени задержки, чтобы гарантировать, что вы получите идеальный таймер, соответствующий вашим потребностям.

Продолжайте читать, чтобы понять основные типы, области применения и параметры выбора реле времени.

Что такое реле времени?

Реле времени после включения его катушки циклически меняет состояние своих контактов. Обычно период времени, в течение которого контакты могут оставаться замкнутыми или разомкнутыми, регулируется извне, а период циклирования может варьироваться от нескольких миллисекунд до нескольких сотен часов. Количество управляемых контактов и период циклирования зависит от конструкции таймера.

Реле времени

могут быть пневматическими, полупроводниковыми или с моторным приводом. Твердотельные таймеры обычно встроены в так называемые программируемые контроллеры (ПК), которые можно запрограммировать, чтобы задать желаемый период цикла для любого количества контактов.

Как работает реле времени?

Принцип работы реле времени следующий:

  • Сначала на реле времени подается напряжение питания.
  • Во-вторых, начинается загрузка микропроцессора.
  • На следующем этапе микропроцессор считывает информацию с интерфейса. Интерфейс состоит из различных возможностей настройки на передней панели таймера. Там функция времени, временной диапазон и точная настройка желаемого времени задержки должны быть установлены с помощью поворотных переключателей и потенциометров.
  • На четвертом этапе микропроцессор считывает информацию управляющих входов, таких как управляющий вход для запуска задержки. Эта информация для таймера предназначена для запуска операции и называется «стартовым импульсом» или «триггером».
  • Теперь работает таймер.
  • Когда выбранная задержка времени завершена, выходное реле активируется/деактивируется.
  • После включения выходного реле ток нагрузки питает подключенное устройство, как контактор.

Отличие электромеханического реле управления от реле времени заключается в переключении выходных контактов. Контакты электромеханического реле меняют положение при подаче или снятии напряжения с катушки.Контакты реле времени меняют положение до или после предварительно выбранного временного интервала.

Разница между реле таймера задержки включения и задержки выключения

Реле таймера задержки включения

При подаче напряжения питания и истечении времени задержки выходной контакт меняет положение. (Например, начинает работать вентилятор) А при пропадании напряжения питания выходной контакт возвращается в исходное положение. (И вентилятор останавливается)

Реле задержки выключения

Выходной контакт меняет положение при подаче напряжения питания.(Например, Вентилятор начинает работать сразу) Но при пропадании напряжения питания выходной контакт возвращается в исходное положение на заданное время. (Вентилятор продолжает работать определенное время)

Что такое многофункциональное реле времени?

Многофункциональное реле времени представляет собой тип таймера с различными функциями синхронизации. Различные функции управления могут быть выбраны и применены с помощью многофункционального таймера. Он идеально подходит для многих приложений, от базовых до промышленных систем управления.

Применение реле времени Реле времени

подходят для широкого спектра применений, включая:

  • Машины: одиночная машина, пуск двигателя по схеме звезда-треугольник, промышленная автоматизация и процессы
  • Здания: управление освещением, автоматические двери, шлагбаумы для автостоянок, рольставни
  • Сегмент водоснабжения: управление насосами и оросительные системы
  • ОВКВ: вентиляторы и централизованные водные системы

Другие примеры применения:

Циклическое переключение механизмов, например, еженедельный запуск вентилятора для предотвращения их заедания или промывка труб для их очистки.

Управление освещением, например, отложенное включение нескольких рядов светильников в производственных помещениях или теплицах.

Управляемый по времени пуск или останов машинного оборудования, например, отсроченное отключение конвейерных лент или последовательное отключение установки.

Включение сигнализации в случае обнаружения неисправности, например, для разрешения мигания лампы в промышленных установках или подвижном составе.

Пуск двигателя по схеме «звезда-треугольник», например, для уменьшения пускового тока с задержкой переключения для предотвращения межфазных коротких замыканий.

Кнопка перехода по пешеходному переходу, например, когда вы нажимаете кнопку сигнала пешеходного перехода, после задержки световой сигнал переключается с «не ходить» на «ходить».

Автомойка, Например, автомойка работает пять минут при внесении денег.

Параметры выбора реле времени

При выборе реле времени следует учитывать следующие параметры:

  • Напряжение питания.
  • Функции синхронизации. (например, задержка выключения, задержка включения, многофункциональность и т. д..)
  • Количество выходных контактов.
  • Диапазоны времени. (Например: 0,05 с — 100 ч, 05 с — 10 мин)
  • Индикация рабочих состояний. (светодиодная индикация)
  • Специальные функции, такие как срабатывание по напряжению, срабатывание без напряжения, дистанционное подключение потенциометра.

Перечисленные функции являются общими. Характеристики могут варьироваться от бренда к бренду. Прежде чем сделать выбор, следует ознакомиться с каталогами производителей и руководствами пользователя.

Технические определения

Входное напряжение: Входное напряжение реле времени представляет собой управляющее напряжение, подаваемое на клеммы A1-A2.Входное напряжение либо инициирует реле, либо делает его готовым к срабатыванию, как только подается триггерный сигнал.

Триггерный сигнал: Триггерный сигнал используется для срабатывания реле после подачи входного напряжения.

Выход: Каждое реле задержки времени имеет внутреннее реле (обычно механическое) с контактами, которые размыкаются и замыкаются для управления нагрузкой.

Существует три типа выходных контактов

CO: Когда катушка обесточена, она замыкает цепь между общей точкой C и размыкающим контактом.Когда катушка находится под напряжением, она замыкает цепь между общей точкой C и замыкающим контактом.

НЗ: Контакт, который замкнут без срабатывания, называется нормально замкнутым контактом.

NO: Контакт, который замыкается при нажатии, называется нормально разомкнутым контактом.

Продолжить чтение

Реле времени | RS Components

Реле времени являются типом реле управления со встроенной задержкой времени.

Реле таймера или электромеханическое реле?

Разница между реле времени и электромеханическим реле заключается в том, что когда выходные контакты размыкаются или замыкаются. В обычном управляющем реле контакты размыкаются или замыкаются при подаче и снятии напряжения с катушки, однако для реле времени контакты размыкаются или замыкаются до или после преднамеренного периода времени. При выборе правильного реле времени важно учитывать правильный тип задержки, необходимый для вашего приложения.

Какие типы реле времени я могу выбрать?

Наиболее распространенные временные функции реле времени с задержкой:

  • Задержка включения (время задержки начинается при подаче напряжения)
  • Задержка выключения (при подаче напряжения реле готово принять срабатывание)
  • Одиночный Shot (One-shot)
  • Interval On (Interval) and Flasher (On First / Off First)
  • Повторный цикл (при подаче напряжения контакты реле меняют состояние и запускается таймер)

При разработке вашего приложения Важно понимать разницу между конкретными типами реле времени.Это означает, что следует рассмотреть, что должно инициировать задержку и должно ли отсчет времени начинаться одновременно с приложением, а также при сбросе напряжения.

Реле таймера запускаются/инициируются либо:

  • Подачей напряжения, либо
  • Замыканием или размыканием триггерного сигнала

Триггерными сигналами являются:

  • Переключатель управления (сухой контакт), такой как концевой выключатель , поплавковый выключатель или кнопка или
  • Напряжение (триггер питания)

Где я могу использовать реле времени?

Реле задержки времени обычно используются в промышленных приложениях, а OEM-оборудование играет важную роль во многих промышленных процессах, таких как требования к небольшим панелям или субпанелям.

  • Цепи освещения
  • Управление пуском двигателя
  • Чувствительное оборудование
  • Управление безопасностью
  • Задержка последовательности конвейерной ленты

Введение

Реле времени относится к типу реле, выходная цепь которого должна выполнять очевидное изменение (или контактное действие) после добавления (или удаления) входного сигнала действия в заданное и точное время. Это электрический компонент, используемый в цепи с более низким напряжением или меньшим током для включения или выключения цепи с более высоким напряжением и большим током.



С развитием электронных технологий электронные реле времени стали основными продуктами реле времени. Электронные интеллектуальные реле времени с цифровым дисплеем, использующие технологию крупномасштабных интегральных схем, имеют множество режимов работы, которые могут не только обеспечить длительное время задержки, но также имеют высокую точность задержки времени, небольшой размер, удобную настройку и длительный срок службы, что делает систему управления проще и надежнее.Реле времени также имеет функцию автоматического контроля. Реле времени и другое оборудование вместе могут формировать программный космический маршрут для реализации автоматической работы оборудования.

Объяснение основ реле времени

Каталог


Ⅰ Основы реле времени

1.

1 Что такое реле времени?

Реле времени является очень важным компонентом электрической системы управления. Во многих системах управления используйте реле времени для управления задержкой.Реле времени — это электрический прибор с автоматическим управлением, использующий принцип электромагнитного или механического действия для задержки замыкания или размыкания контактов. Его характеристика заключается в том, что существует задержка от момента получения сигнала притягивающей катушкой до действия контакта. Реле времени обычно используется для управления процессом пуска двигателя с функцией времени.



Как было сказано выше, основная функция выдержки времени – исполнительное устройство в простом программном управлении.Когда он получает сигнал запуска, он начинает отсчет времени. По истечении отсчета времени его рабочий контакт размыкается или замыкается, чтобы способствовать последующей работе схемы. Вообще говоря, характеристики задержки реле времени можно регулировать в пределах диапазона конструкции, чтобы облегчить регулировку времени задержки. Кроме того, реле времени само по себе не может закрыть. После закрытия на определенный период времени он снова откроется. Это цикл закрытия и открытия с временной задержкой. Однако это можно сделать, настроив определенное количество реле времени и промежуточных реле.



1.2 Принцип работы реле времени

Реле времени широко используется в дистанционном управлении, телекоммуникациях, автоматическом управлении и другом электронном оборудовании и является одним из наиболее важных компонентов управления. Когда на катушку подается напряжение, якорь и поддон притягиваются сердечником и мгновенно опускаются, замыкая или размыкая активный контакт. Однако шток и рычаг не могут упасть вместе с якорем одновременно, так как верхний конец штока соединен с резиновой пленкой в ​​воздушной камере.



Когда шток поршня под действием освобожденной пружины начинает двигаться вниз, резиновая пленка вогнута вниз. Воздух в воздушной камере разрежается, в результате чего шток поршня демпфируется и медленно опускается. Через определенный промежуток времени шток поршня опускается в определенное положение, а затем действие контакта задержки проталкивается через рычаг, чтобы заставить подвижные контакты открываться и закрываться. Время от подачи питания на катушку до завершения действия контакта задержки является временем задержки реле.Продолжительность времени задержки можно изменить, регулируя размер входного отверстия воздушной камеры с помощью винта. После того, как всасывающая катушка обесточена, реле полагается на пружину для восстановления. И воздух быстро выбрасывается через воздуховыпускное отверстие.



1.3 Структура реле времени

Рис. 1. Реле времени демпфирования воздуха

1 Катушка

5 Нажимная пластина

9 Слабая пружина

13 Регулировочный винт

2 Железное ядро ​​

6 Шток поршня

10 Резиновая пленка

14 Воздухозаборник

3 Арматура

7 Рычаг

11 Стенка воздушной камеры

15 Микропереключатель

4 Реактивная пружина

8 Пружина

12 Поршень

16 Микропереключатель



1.

4 Параметры реле времени

Технические параметры включают номинальное напряжение, рабочий ток контакта, тип и количество контактов, время задержки, точность, температуру окружающей среды, механический и электрический срок службы и т. д. Возьмем в качестве примера воздушное реле времени серии SJ23. , его технические параметры следующие:

1) Номинальная мощность управления: 300 ВА переменного тока, 60 Вт постоянного тока (сборка контактов задержки 30 Вт).

2) Номинальный уровень напряжения: 380 В переменного тока, 220 В; DC220В, 110В.

3) Номинальное напряжение катушки: AC110В, 220В и 380В.

4) Максимальный рабочий ток контакта: 0,79 А при 380 В перем. тока, 0,27 А (кратковременно) и 0,14 А (с задержкой) при 220 В пост. тока.

5) Ошибка повторения задержки: ≤9%.

6) Напряжение срабатывания в горячем состоянии: не более 85% от номинального напряжения реле. Когда напряжение падает с номинального значения до 10% от номинального значения в холодном состоянии, его можно надежно разблокировать. И он может надежно отпустить после достижения 110% номинального напряжения.

7) Механический срок службы составляет не менее 1 миллиона раз, а электрический срок службы составляет 1 миллион раз (срок службы постоянного тока узла контактов задержки составляет 500 000 раз).



1,5 Четыре контакта реле времени

Рисунок 2. Символы реле времени

NOTC (нормально разомкнутый, замкнутый по времени): когда на катушку не подается питание, контакт NOTC нормально разомкнут. Он закрывается при подаче питания на катушку реле, но только в течение заданного времени после того, как катушка постоянно находится под напряжением. Направление движения контакта (замыкание или размыкание) такое же, как и у стандартного нормально разомкнутого контакта. Поскольку задержка происходит в том направлении, в котором катушка находится под напряжением, этот тип контакта является нормально разомкнутым и с задержкой включения. NOTO (нормально разомкнутый, разомкнутый по времени): В отличие от контакта NOTC , синхронизированное действие происходит, когда катушка обесточена. Поскольку задержка возникает при обесточивании катушки, этот тип контакта является нормально разомкнутым и с задержкой отключения.



NCTO (нормально замкнутый, разомкнутый по времени): когда катушка не включена, контакт NCTO нормально замкнут. При подаче питания на катушку реле контакт размыкается, но только в течение заданного времени после того, как катушка постоянно находится под напряжением.Направление движения контакта (замкнут или разомкнут) такое же, как и у стандартного нормально замкнутого контакта, но есть задержка в направлении открытия. NCTC (нормально замкнутый, замкнутый по времени): контакт NCTC аналогичен контакту NCTO , потому что когда катушка нормально замкнута, когда она обесточена, и размыкается при подаче питания на катушку.



Ⅱ Понимание временной задержки в цепи реле

Установите время задержки реле. Вообще говоря, характеристики задержки реле времени можно регулировать в пределах диапазона конструкции, чтобы облегчить регулировку времени задержки в цепи.

Цепь реле задержки времени (отключение питания)

Если вы используете реле задержки включения, задержка начнется сразу после получения входного сигнала. После завершения задержки исполнительная часть выдаст сигнал на схему управления. Когда входной сигнал исчезнет, ​​реле немедленно вернется в состояние предварительного действия. Это противоположно реле задержки выключения. Когда входной сигнал получен, исполняющая часть немедленно получает выходной сигнал. После исчезновения входного сигнала реле требуется определенное время, чтобы вернуться в состояние, предшествующее действию.

Рисунок 3. Структура реле времени

Ⅲ Классификация реле времени

3.1 В соответствии с принципом работы

В соответствии с различными принципами работы реле времени можно разделить на реле времени с воздушным демпфированием, электрические реле времени, электромагнитные реле времени, электронные реле времени и др.



(1) Реле времени воздушного демпфирования

Тип получен с использованием принципа демпфирования при прохождении воздуха через маленькое отверстие. Его конструкция состоит из трех частей: электромагнитной системы, механизма замедления и контакта. Электромагнитный механизм представляет собой двухпортовый механизм прямого действия, контактная система представляет собой микропереключатель, а в механизме задержки используется демпфер подушки безопасности.



(2) Электронное реле времени

Используйте принцип, согласно которому напряжение конденсатора в RC-цепи не может прыгать, а может изменяться только постепенно по экспоненциальному закону, то есть задержка получается за счет характеристик электрического демпфирования.

Особенности

: Широкий диапазон задержки, высокая точность (обычно около 5%), небольшой размер, ударопрочность и простота настройки.



(3) Электрическое реле времени

Используйте миниатюрный синхронный двигатель для привода редуктора, чтобы получить временную задержку.

Особенности

: Широкий диапазон задержки, до 72 часов, а точность задержки может достигать 1%. При этом на величину задержки не влияют колебания напряжения и температура окружающей среды.

Его диапазон задержки и точность не имеют себе равных среди других реле времени.Его недостатками являются сложная конструкция, большой размер, короткий срок службы, высокая цена, а на точность влияет частота сети.



(4) Электромагнитное реле времени

Использовать принцип медленного затухания магнитного потока после отключения электромагнитной катушки для задержки высвобождения якоря магнитной системы для получения запаздывающего действия контактов. Он характеризуется большой контактной емкостью, поэтому мощность управления велика. Однако диапазон времени задержки невелик, а точность несколько хуже.Поэтому он в основном используется для управления цепями постоянного тока.



3.2 В соответствии с режимами задержки

На основании этого реле времени можно разделить на два типа: с задержкой включения и с задержкой отключения.

(1) Реле времени с задержкой срабатывания начинает работать с задержкой сразу после получения входного сигнала. После завершения задержки исполнительная часть выдает сигнал для управления схемой управления. При исчезновении входного сигнала реле немедленно возвращается в состояние до действия.

(2) Реле времени с задержкой выключения работает как раз наоборот. Когда входной сигнал получен, исполняющая часть немедленно получает выходной сигнал. После исчезновения входного сигнала реле требуется определенная задержка для восстановления состояния перед действием.



Ⅳ Как подключить реле времени?

Реле времени является очень важным компонентом электрической системы управления. Существуют типы задержки включения и типы задержки отключения питания.В зависимости от типа действия различают электронный тип, электрический тип и т. д. Электронный тип использует принцип зарядки и разрядки конденсатора в сочетании с электронными компонентами для достижения действия задержки. Есть много электрических стилей с использованием подушек безопасности и пружин.

Рис. 4. Схема подключения реле времени



Проводка реле времени:

1) Проводка управления: Рассматривайте ее как реле постоянного тока.

2) Контроль работы: Хотя управляющее напряжение подключено, его роль в управлении определяется таймером на панели.

3) Понимание функций: это однополюсный двухпозиционный переключатель с активной точкой, такой же, как активный рычаг обычного рубильника.

4) Проводка нагрузки: подключите нейтральный провод источника питания или отрицательную клемму.

5) Принцип работы: Когда таймер недействителен, он эквивалентен обычному свету в выключенном состоянии. При отсчете времени сработает реле, и электроприборы будут запитаны для работы, что эквивалентно обычному свету во включенном состоянии.

В качестве примера возьмем реле времени задержки включения:

Рисунок 5. Подключение контактов реле задержки



Ⅴ Приложения реле времени

В управлении флэш-памятью

  • Двойные реле времени взаимодействуют друг с другом, чтобы обеспечить постоянную частоту импульсов включения/выключения контактов, посылая прерывистое питание на свет.

Контроль продувки в печи

  • Прежде чем печь для сжигания можно будет безопасно зажечь, вентилятор должен работать в течение определенного периода времени, чтобы удалить любой горючий или взрывоопасный пар в топочной камере.Реле времени обеспечивает необходимые части времени для работы управления печью.

Электрическое управление задержкой плавного пуска

  • Нет необходимости запускать большой электрический двигатель, переключая полную мощность из полностью остановленного состояния, и можно плавно снизить напряжение при меньшем пусковом токе.

Задержка последовательности конвейерной ленты

  • Если для транспортировки материалов установлено несколько конвейерных лент, конвейерные ленты должны запускаться в обратном порядке (последняя — первой, первая — последней), чтобы предотвратить скопление материалов на движущемся конвейере , который может быть остановлен или перемещен медленно.



Ⅵ Выбор реле времени

Выбор реле времени в основном зависит от режима задержки и согласования параметров. При выборе следует учитывать следующие аспекты.

(1) Выбор режима задержки

Следует выбирать в соответствии с требованиями схемы управления. Время сброса после действия больше, чем собственное время действия, чтобы избежать неправильной работы или даже отсутствия задержки. Это особенно важно в случаях повторяющихся цепей задержки и частых операций.



(2) Выбор типа

В тех случаях, когда точность задержки невелика, всегда используются более дешевые электромагнитные или воздушные реле времени с демпфированием. Напротив, в случаях, когда точность задержки высока, можно использовать электронные реле времени.



(3) Выбор напряжения катушки

По напряжению цепи управления подбирается напряжение, при котором реле притягивает катушку.



(4) Выбор параметров электропитания

В тех случаях, когда напряжение питания сильно колеблется, лучше использовать реле времени с воздушным демпфированием или электрические реле времени, чем реле транзисторного типа. А в тех случаях, когда частота сети колеблется, не следует использовать электрические реле времени. Кроме того, при значительных изменениях температуры не следует использовать тип воздушного демпфирования.



При выборе реле времени обратите внимание на тип тока и уровень напряжения его катушки (или источника питания), а также на другие факторы, такие как режим задержки, форма контакта, точность задержки и способ установки в соответствии с требованиями управления.

Ⅶ Инструкции по использованию реле времени

7.1 Общие идеи

1) Содержите реле времени в чистоте, иначе погрешность возрастет.

2) Перед использованием проверьте, соответствуют ли напряжение и частота источника питания напряжению и частоте реле времени.

3) Выберите время управления реле времени в соответствии с требованиями пользователя. Независимо от типа реле времени, пока время синхронизации равно установленному времени, его выходные контакты будут действовать для достижения цели схемы управления временем.

4) Для продуктов постоянного тока обратите внимание на проводку в соответствии с принципиальной схемой и обратите внимание на полярность источника питания.

5) После того, как реле времени выйдет из рабочего состояния, его следует немедленно сбросить для следующего использования. Если интервал повторного использования меньше заданного времени, схема управления будет ненормальной. Более того, тип задержки включения автоматически сбрасывается после отключения питания; и тип задержки отключения питания автоматически сбрасывается после включения питания.

6) Старайтесь не использовать его в местах с явной вибрацией, прямыми солнечными лучами, влажностью и контактом с почвой.



7.2 Два момента, на которые следует обратить внимание при использовании реле времени

1) Начальная точка отсчета времени

С одной стороны, при выборе точки синхронизации реле времени задержки включения питания следует выбрать подачу питания на реле времени, когда сигнал синхронизации отправляется схемой управления, которая должна выполнять синхронизацию. С другой стороны, при выборе точки синхронизации реле времени с задержкой при отключении питания вы должны выбрать отключение питания реле времени, когда схема управления, которая должна отправлять сигнал синхронизации, чтобы может быть выполнено.

2) Конечная точка времени

Конечная точка синхронизации имеет два значения: первое относится к точке, в которой установленное время равно времени синхронизации; другой относится к моменту, в котором действует договор.

3) Сброс точки отсчета времени

Сброс реле времени предназначен для очистки последнего содержимого синхронизации для следующего использования. Если его не сбросить, при следующем использовании возникнет аномалия. Особое внимание следует обратить на то, что интервал между двумя включениями должен быть больше, чем время сброса, что особенно важно для электрических реле времени.



  • Связь между начальной точкой, конечной точкой и точкой сброса времени

1) После использования реле времени возникает проблема сброса. Следовательно, большинство цепей управления находятся в цепи следующего уровня по выходу реле времени. После точного получения сигнала завершения отсчета времени он используется для отключения питания реле времени (тип с задержкой включения) или питания реле времени (тип с задержкой отключения питания).

2) В верхней и нижней цепях управления реле времени есть компоненты, которые не могут работать одновременно.Если реле времени не может точно управлять верхней и нижней цепями управления в этих точках, это приведет к неправильной работе устройства.



Ⅷ Практический пример: реле времени в цепи освещения

Требования к управлению: освещение 1 и освещение 2 включаются одновременно, а освещение 2 выключается через 30 секунд после включения освещения 1 выключенный. Когда индикатор 1 включен, индикатор 2 может быть выключен в любое время.

В соответствии с требованиями управления поясните с помощью следующей принципиальной схемы.

Рис. 6. Реле времени в цепи освещения

1) Нажать СБ2 , контактор КМ запитан и самоблокируется, и одновременно КТ тоже запитан, а КТ замыкается.

2) После включения КТ включается также промежуточное реле КА для работы.

3) При этом контакт КМ и контакт КА также замкнуты одновременно, горят лампочка 1 и лампочка 2 .

4) При нажатии кнопки остановки SB1 контактор KM отключается, контакт KM размыкается, и одновременно гаснет свет 1 . Из-за наличия реле задержки отключения питания KT все еще горит, как и индикатор 2 . Он гаснет по истечении времени, установленного реле времени.

5) Когда горит лампочка 1 и контакт KA1 включается в любое время, реле времени сбрасывается. КТ отключается и свет гаснет.

Это типичное применение реле задержки выключения. Однако в реальной схеме логика управления может быть более сложной, поэтому мы должны глубоко понимать принцип работы и применение реле времени.



Ⅸ Часто задаваемые вопросы об основах реле времени

1. Что такое реле времени?

Реле времени задержки или реле времени позволяют выполнять необходимые действия в электрическом аппарате в определенное время, потому что они, по сути, действуют как таймер.



2. Как работает реле задержки времени?

Реле задержки времени контролируют поток электроэнергии и могут использоваться для управления питанием различных типов электрических нагрузок. Сочетая возможности электромеханического выходного реле со схемой управления, эти реле предварительно спроектированы для выполнения до одиннадцати функций задержки времени.



3. Что такое схема реле задержки времени?

Реле задержки времени. Реле времени задержки.Реле — это переключатели, которые управляются цепью. Реле, по сути, посылают сообщения, говорящие что-то начать. Когда автомобиль заводится, зажигание только косвенно взаимодействует с аккумулятором автомобиля, потому что реле посылает сигнал, который сообщает автомобилю запуститься.



4. Как работает реле времени?

При подаче входного напряжения реле времени готово к приему пусковых сигналов. При подаче триггерного сигнала реле срабатывает и начинается отсчет заданного времени…. Непрерывное циклирование триггерного сигнала со скоростью, превышающей заданное время, приведет к тому, что реле останется под напряжением.



5. Как сделать реле задержки времени?

Эти реле обеспечивают «временную задержку» между включением или выключением питания катушки и движением якоря. Такие реле называются реле времени задержки. Реле с задержкой времени состоит из обычного электромеханического реле вместе со схемой управления для управления работой реле и синхронизацией.



6. Что такое реле задержки выключения?

Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени. Также называются нормально разомкнутыми реле задержки выключения. 3: нормально закрытый, открытый по времени.



7. Как работает реле времени задержки выключения?

Работа функции задержки выключения
При подаче входного напряжения реле времени готово принять срабатывание.При срабатывании триггера на выход подается напряжение. При снятии триггера начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается.



8. В чем разница между таймером задержки выключения и таймером задержки включения?

Как и в случае с задержкой включения таймера, таймер запускается при включении бита триггера таймера, а выходной бит таймера включается по истечении времени настройки. Что касается задержки выключения таймера, выходной бит таймера сбрасывается по истечении времени настройки после того, как входной бит таймера сбрасывался.



9. Как проверить реле времени?

Тест нагрузки
Установите таймер с большой задержкой, например: 2 минуты.
Подайте на реле напряжение 125 В и измерьте постоянный ток.
Запишите ток до срабатывания таймера.
Через 2 минуты реле сработает. Запишите ток после операции.
Рассчитайте мощность реле (Вт) = 125 В x измеренный ток.



10. Какова функция реле задержки времени?

Типичные функции временной задержки включают задержку включения, цикл повторения (запуск), интервал, задержку выключения, повторный запуск по одному импульсу, цикл повторения (запуск по включению), генератор импульсов, один импульс, задержку включения/выключения и защелку памяти.

Альтернативные модели

интерфейса 784Pin FCBGA переключателя Rapidio I2C
Часть Сравнить Производители Категория Описание
Произв. Номер детали: 80HCPS1848CBRI Сравните: Текущая часть Производители:Integrated Device Technology Категория: Описание: Поднос
ПроизводительНомер детали: 80HCPS1848CRMI Сравните: 80HCPS1848CBRI VS 80HCPS1848CRMI Производители:Integrated Device Technology Категория: Часы и хронометраж Описание: Интерфейс I2C коммутатора RapidIO 784Pin FCBGA Tray
ПроизводительНомер детали: 80HCPS1848CHMI Сравните: 80HCPS1848CBRI VS 80HCPS1848CHMI Производители:Integrated Device Technology Категория: Аналоговые переключатели Описание: Ic Rio Switch Gen2 784fcbga
ПроизводительНомер детали: 80HCPS1848CHM Сравните: 80HCPS1848CBRI VS 80HCPS1848CHM Производители:Integrated Device Technology Категория: Часы и хронометраж Описание: Ic Rio Switch Gen2 784fcbga
Руководство по выбору реле времени

: типы, характеристики, области применения

Реле задержки времени

и полупроводниковые таймеры используют полупроводниковые электронные устройства для обеспечения задержки времени. Они могут иметь дисплеи, горшки или другие средства интерфейса оператора. Они также могут иметь электромеханические или полупроводниковые выходы.

Количество диапазонов времени на реле и таймерах одно или несколько:

  • Одиночный Диапазоны времени могут быть фиксированными или программируемыми.
  • Несколько диапазонов времени можно запрограммировать для нескольких диапазонов.

Также необходимо указать минимальное и максимальное время. Некоторые реле и таймеры имеют временные диапазоны, выбираемые на месте.

Реле задержки времени и полупроводниковые таймеры могут иметь множество функций таймера или режимов работы, включая:

  • Задержка включения
  • Задержка выключения
  • Выстрел и интервал

Типы

Таймеры задержки включения и таймеры задержки выключения

представляют собой два распространенных типа реле времени задержки и полупроводниковых таймеров.

Таймеры задержки включения

Этот тип таймера также может называться:

  • Задержка включения
  • Задержка срабатывания
  • Задержка срабатывания
  • Задержка предварительной продувки
  • Задержка включения

Задержка времени начинается после подачи питания.По истечении времени задержки контакты размыкаются или замыкаются. Если контакт нормально разомкнут (Н.О.), нагрузка включается в конце временной задержки. Если контакт нормально замкнут (НЗ), нагрузка обесточивается по истечении времени задержки. Отключение питания сбрасывает временную задержку и выходной сигнал.

Таймеры задержки выключения

Этот тип таймера иногда называют:

  • Задержка перерыва
  • Задержка срабатывания
  • Задержка выпуска
  • Задержка постпродувки
  • Задержка при отключении питания

Контакты таймера размыкаются или замыкаются сразу после отключения питания. Заданное время задержки должно пройти, прежде чем контакты вернутся в нормальное положение и нагрузка будет обесточена.

Мощность должна подаваться до и во время отсчета времени. Повторное замыкание управляющего переключателя во время отсчета времени сбрасывает временную задержку. Большинство сбрасывается при потере питания.

Одноразовые таймеры

Однократные таймеры представляют собой реле времени задержки и полупроводниковые таймеры, которые также называются:

  • Однократное реле
  • Одиночный выстрел
  • Интервал одиночного выстрела
  • Одиночный импульс
  • Блокировочное реле
  • Задержка блокировки
  • Задержка фиксации при отключении питания

Контакты меняют положение сразу после подачи питания и остаются в измененном положении в течение заданной задержки времени.После временной задержки контакты возвращаются в нормальное положение. Мощность должна подаваться до и во время отсчета времени. Сброс происходит по истечении времени задержки и размыкании переключателя управления.

Интервальные таймеры

Интервальные таймеры — это реле задержки времени и полупроводниковые таймеры, которые также называются:

  • С интервалом
  • Формирование импульса
  • Время байпаса
  • Интервал задержки
  • Задержка подачи питания с мгновенным переключением

Временная задержка начинается при подаче питания.Выход находится под напряжением в течение временной задержки и обесточивается в конце временной задержки и остается обесточенным до отключения питания.

Таймеры перезапуска

Этот тип реле также называется:

  • Рабочий цикл
  • Цикл
  • Повторить цикл
  • Задержка срабатывания и разблокировки
  • Двойная задержка ВКЛ/ВЫКЛ
  • Мигалка
  • Включение с двойной задержкой

Функция отсчета времени запускается при замыкании переключателя управления. Нагрузка попеременно включается и выключается через равные промежутки времени до отключения питания. Отключение питания сбрасывает временную задержку.

Индикатор времени записывает и отображает прошедшее время, но не выполняет функции вывода. Некоторые таймеры могут быть запрограммированы на работу в качестве счетчика, а также функции отсчета времени. Реле времени задержки и полупроводниковые таймеры являются либо однофункциональными, либо многофункциональными устройствами.

Характеристики пользовательского интерфейса

Общие спецификации пользовательского интерфейса для реле задержки времени и полупроводниковых таймеров включают элементы управления вводом и дисплеи.

Элементы управления вводом

Типы дисплеев

  • Нет
  • Аналоговые счетчики
  • Простые визуальные индикаторы
  • Цифровые цифровые дисплеи

Выходные характеристики, которые следует учитывать при выборе реле задержки времени и полупроводниковых таймеров, включают тип переключателя, количество контактов, конфигурацию контактов, а также характеристики полюса и направления.

Также необходимо указать крепления и источники питания. Рабочая температура является важным параметром окружающей среды, который следует учитывать при выборе реле задержки времени и полупроводниковых таймеров.

Стандарты

AD 94-24-05 — Реле времени задержки\ПЛК Short Brothers\sd3-60.

FORD EC2-1 — Твердотельные реле задержки времени Nema.

MIL-C-83726/21 — Реле с выдержкой времени при срабатывании, полупроводниковые (тип I).

MIL-PRF-83726 — Реле, гибридные и полупроводниковые, с выдержкой времени, общая спецификация.

QPL-83726 — Реле, гибридные и полупроводниковые, с временной задержкой, общая спецификация для.

Кредиты изображений:

ОМЕГА Инжиниринг, Инк.| Корпорация Time Mark | Датчики и элементы управления Danaher — специальные продукты


Читать мнение пользователей о реле времени с задержкой

Реле времени Производители, Реле времени задержки выключения

Реле времени

GEYA обеспечивает простое управление по времени с несколькими режимами и регулируемыми временными диапазонами, дискретными выходами и механическим или электронным дисплеем.

Он предназначен для управления промышленными процессами, управления машинами и множества других целей.

Отправьте нам запрос прямо сейчас!



Что такое реле управления?

Реле управления

действительно является основным электрическим компонентом, который используется во многих новых электронных системах.В общем случае реле управления представляет собой клапан, который регулируется электрическим током. Реле управления — это электрический прибор, который размыкает или замыкает переключатель, позволяя электричеству проходить через проводящую катушку, которая не соприкасается напрямую с переключателем.

Реле управления представляют собой электрические механизмы, которые регулируют поток электрического тока в электрической цепи. Реле управления были созданы примерно на столетие раньше, и сегодняшний мир электроники полагается на них для регулирования тока, который управляет многими нашими электрическими и электронными гаджетами.Реле управления — это электрические компоненты, используемые в двигателях, плотинах гидроэлектростанций, системах распределения электроэнергии, транзисторах, а также в других целях.



Что такое реле времени?

Реле времени — это электрическое реле управления, имеющее встроенную выдержку времени. Его цель — использовать время для регулирования события. При подаче питания на катушку, обесточивании или, возможно, в обоих случаях движение якоря задерживается реле времени. Его цель — включить или выключить устройство, схему или систему.

Большинство электриков знакомы с концепцией реле времени. В энергетике это очень известное и известное оборудование. С 1968 года реле времени славится своей надежной конструкцией, обеспечивающей увеличенный срок службы и минимальные затраты на техническое обслуживание. Реле времени используют простую рабочую концепцию, которая позволяет вам выбирать из множества функций, а также диапазонов времени задержки, чтобы гарантировать, что вы получите соответствующий таймер для ваших нужд.



Что такое многофункциональное реле времени?

Многоцелевое или многофункциональное реле времени — это часы, которые могут выполнять множество задач по отсчету времени. Многофункциональный таймер может использоваться для выбора и применения нескольких функций управления. Он идеально подходит для широкого спектра приложений, от простых до сложных контроллеров.



Разница между реле времени и электромеханическим реле

Переключение выходных соединений отличает электромеханическое реле управления от реле времени. Когда электричество добавляется в катушку или снимается с нее, клеммы электромеханического реле меняют направление. Соединения реле времени меняют положение как до, так и после фактического заданного интервала времени.



Ниже приведен функциональный механизм реле времени:

  • Сначала на реле времени подается источник напряжения.
  • Затем начинается загрузка микроконтроллера.
  • Затем микроконтроллер получает информацию от соединения на следующем этапе. На передней поверхности таймера интерфейс содержит множество параметров настройки. Вращающиеся клапаны и потенциометры используются для установки временной функции, времени завершения и точного изменения требуемого времени задержки.
  • Микроконтроллер считывает информацию с управляющих сигналов, например управляющий сигнал начала задержки, на четвертом этапе. Импульс запуска или «триггер» — это данные, которые нужны таймеру для запуска действия.
  • Теперь таймфрейм запущен.
  • Выходное реле активируется/деактивируется по истечении установленного времени задержки.
  • Поток питания питает подключенное устройство, такое как контактор, после включения выходного реле.



Функции реле времени

Существуют различные типы реле времени или реле задержки времени.Наиболее распространены таймеры с задержкой включения и таймеры с задержкой выключения. Вот подробное описание работы реле задержки времени:

После подачи входного напряжения (мощности) обычно разомкнутые часы с задержкой включения начинают отсчет времени. По окончании задержки на выход подается питание. Чтобы обесточить выходы, а также сбросить реле времени, необходимо снять входное напряжение.

Электродвигатели вентиляторов, также известные как таймеры с задержкой срабатывания, часто используются для отсрочки работы газового, электрического или масляного обогревателя на заданный период времени после его включения.Таймеры задержки включения также можно использовать для распределения времени запуска различных компрессоров или двигателей, приводимых в действие главным выключателем.

Уменьшает величину импульсного тока в линии электропередачи. Охранная и охранная сигнализация, оповещения об открытых дверях, планирование распределения электроэнергии; Среди других применений — управление микроволновым зажигателем, а также управление вентилятором.

Таймеры задержки отключения

обычно называются задержкой при отпускании, задержкой при отключении, задержкой после продувки, задержкой при отпускании, а также задержкой при отключении питания.После подачи питания таймеры задержки отключения готовы принять активацию. Триггер подает питание на выход, но он должен быть снят до того, как начнется отсчет времени. По истечении времени задержки розетка обесточивается. Триггер сбрасывается, если он используется во время ожидания.

Таймеры задержки выключения используются в кондиционерах для поддержания работы двигателя вентилятора после отключения охлаждающего компрессора термостатом. Их также можно использовать для питания электрооборудования и двигателей в течение определенного периода времени, например, в сушилках с монетоприемником в коммерческих прачечных.



Одноразовые таймеры

Однократные таймеры — это реле с задержкой по времени или полупроводниковые таймеры, которые также обычно характеризуются как однократное, однократное реле, реле с фиксацией, одиночный импульс, задержка выключения с фиксацией, интервальный интервал с фиксацией, а также задержка с фиксацией при задержке. активизация.

При подаче питания контакты быстро меняют положение и остаются в этом положении в течение заданного времени задержки. Контакты возвращаются на свое обычное место после временной задержки. Во время и до отсчета времени необходимо подавать питание. По истечении времени задержки и отпускании управляющего переключателя система сбрасывается.



Интервальные таймеры

Синхронизация байпаса, формирование импульса, интервал включения, интервальная задержка и задержка включения питания с мгновенным переключением или другое имя, относящееся к интервальным таймерам.

При включении электричества начинается отсчет времени. Выход находится под напряжением в течение времени задержки и обесточивается по завершении, оставаясь обесточенным до тех пор, пока питание не будет отключено.



Преимущества и недостатки реле времени

Отсутствие механических, а также рабочих элементов в реле времени или реле задержки времени стало одним из основных преимуществ устройства. Реле задержки времени не подвержены механическому износу, такому как вспышка дуги, а также точечная коррозия, поскольку никакие соединения не размыкаются и не замыкаются. Как следствие, реле времени может работать бесконечное число оборотов включения/выключения без потери производительности.

Звук также ослаблен, поскольку отсутствуют движущиеся части.В силовых шкафах с тысячами реле времени бесшумное функционирование реле времени чрезвычайно выгодно.

Таймеры также имеют значительно более высокую скорость реакции, чем их электромеханические предшественники, из-за отсутствия механических систем. Устройства реле мгновенного включения полезны для быстродействующих электрических устройств, поскольку они могут отправлять сигналы включения / выключения из системы управления в цепь нагрузки всего за 20 микросекунд.

Кроме того, многие реле времени потребляют значительно меньшую мощность для активации цепей управления, а также цепей нагрузки, чем электромеханические клапаны.Например, большинство реле задержки времени могут запускать соединения нагрузки всего с одним миллиампером в цепи управления и напряжением не менее 3 вольт. Постоянный ток в цепи управления.

  • Реле времени имеют несколько недостатков, которые, в зависимости от требований, могут считаться незначительными. Вот несколько примеров:
  • В закрытом состоянии больше сопротивление и тепловыделение. Следовательно, обычно необходимы пассивные радиаторы или другие методы охлаждения.
  • Когда цепь разомкнута, сопротивление ниже, и существует риск чрезмерного тока.
  • Характеристики напряжения/тока, которые не являются линейными
  • Из-за преобладания диодов мгновенное обратное время восстановления больше.
  • Изменение полярности также может повлиять на некоторые реле времени.



Реальные примеры применения реле времени

Реле времени

можно использовать в различных ситуациях, в том числе:

  • Машины: Отдельные машины, запуск двигателя звезда-треугольник, промышленная автоматизация, а также процедуры — все это примеры.
  • Здания: Системы освещения, автоматические ворота, баррикады для парковки автомобилей, а также рольставни — все это экземпляры…
  • Водные системы: управление насосами, а также ирригационные системы включены.
  • HVAC: Вентиляторы и системы централизованного водоснабжения являются составной частью.
  • Реле времени задержки используется при циклическом включении механизмов. Включение вентилятора раз в две недели для защиты от засорения или опорожнение трубопроводов для их очистки являются примерами циклического переключения оборудования.
  • Примером может служить управление освещением, такое как отложенное переключение многих рядов огней на производственных предприятиях или в зимних садах.
  • Отсроченное отключение конвейерной системы или последовательная остановка установки являются примерами управляемого по времени запуска, а также остановки промышленного оборудования.
  • Аварийный сигнал срабатывает в случае возникновения проблемы, например, для разрешения мигания лампочки в промышленности и при перевозке грузов.
  • Ввод в эксплуатацию двигателя звезда-треугольник для смягчения межфазных коротких замыканий, например, ограничение начального напряжения с задержкой переключения.
  • Например, когда вы нажимаете кнопку для пешехода, сигнальная лампа переключается с «не ходить» на «ходить» после небольшой задержки.
  • Помойте машину; например, всякий раз, когда вносятся наличные, мойка автомобилей работает в течение пяти минут.



Загрузить каталог реле времени GEYA PDF



Подробное описание диапазонов настройки реле времени

Задержка времени

Реле времени используются в операциях переключения управления с задержкой времени.Большинство этих реле времени имеют несколько диапазонов настройки времени, и большинство из них описаны ниже. Реле времени выполняют отсчет времени с задержкой включения или выключения. Стрелка используется для обозначения функции таймера. Стрелка, указывающая вверх, указывает действие синхронизации с задержкой включения, а стрелка, указывающая вниз, указывает действие синхронизации с задержкой выключения.

Реле времени Siemens SIRIUS 3RP25 с микропроцессором, задержка выключения без вспомогательного напряжения, полностью перекрывают функциональные возможности предшествующих типов на базе ASIC подключается к цепи. Термин «задержка включения» указывает на то, что после получения таймером сигнала на включение должно пройти заданное время, прежде чем контакты таймера изменят свое состояние.

Термин «задержка выключения» означает, что после получения таймером сигнала на выключение должно пройти заданное время, прежде чем контакты таймера изменят свое состояние.

Таймер задержки включения с таймером закрытия

На следующем рисунке показан пример таймера задержки включения с таймером закрытия, также называемого нормально разомкнутым таймером закрытия ( NOTC ).В этом примере реле времени ( TR1 ) настроено на задержку включения 5 секунд.

Когда S1 закрывается, таймер TR1 начинает отсчет времени. Через 5 секунд контакты TR1 замыкаются, и включается контрольная лампа PL1 . Когда S1 размыкается, таймер TR1 обесточивается, и контакты TR1 немедленно размыкаются, отключая сигнальную лампу PL1 .


Таймер задержки включения, таймер открытия

На следующем рисунке показан пример таймера задержки включения, таймера открытия, также называемого нормально замкнутым таймером открытия ( NCTO ).Реле времени ( TR1 ) настроено на задержку включения 5 секунд.

Когда S1 закрывается, включается таймер TR1 . Через 5 секунд контакты TR1 размыкаются, и сигнальная лампа PL1 гаснет. Когда S1 размыкается, таймер TR1 обесточивается, а TR1 контакты немедленно замыкаются, включая сигнальную лампу PL1 .


Таймер с задержкой выключения, открытие по времени

На следующих рисунках показан пример таймера с задержкой выключения, таймера открытия, также называемого нормально открытым таймером с таймером открытия ( NOTO ).Реле времени ( TR1 ) настроено на задержку отключения 5 секунд.

Когда S1 замыкается, разомкнутые контакты TR1 немедленно размыкаются, и включается контрольная лампа PL1 .

Когда S1 открывается, таймер TR1 начинает отсчет времени. Через 5 секунд контакты TR1 TR1 размыкаются, и контрольная лампа PL1 гаснет.


Задержка выключения, таймер закрытия

На следующем рисунке показан пример таймера задержки отключения, таймера закрытия, также называемого нормально закрытым таймером закрытия ( NCTC ).Реле времени ( TR1 ) настроено на 5 секунд.

Когда S1 замыкается, контакты TR1 немедленно размыкаются, и контрольная лампа PL1 выключается.

Когда S1 открывается, таймер TR1 начинает отсчет времени. Через 5 секунд контакты таймера TR1 замыкаются, и включается контрольная лампа PL1 .


Контакты мгновенного действия

Реле времени также могут иметь нормально разомкнутые или нормально замкнутые контакты мгновенного действия.В следующем примере, когда переключатель S1 замыкается, контакты мгновенного действия TR1 немедленно замыкаются, и включается контрольная лампа PL1 .

По истечении заданного времени задержки замыкаются контакты таймера TR1 и включается контрольная лампа PL2 .

Ресурс: SIEMENS – Основные компоненты управления (скачать ЗДЕСЬ)

Реле времени | Производитель реле времени с задержкой из Китая

1. Что такое реле?

Реле представляют собой переключатели с электрическим приводом, которые позволяют одной электрической цепи управлять несколькими различными другими цепями, открывая и закрывая ее вызовы в действии, активизируя или обесточивая ее катушку.

Реле обычно используются для переключения пусковых катушек, горелки, сигнальных ламп, а также звуковой сигнализации. Наряду с посудомоечными машинами, холодильниками, системами отопления, а также системами кондиционирования, реле контролируют работу станков, промышленных производственных линий и промышленных устройств.

Защитные реле могут предотвращать повреждения оборудования, обнаруживая проблемы с электричеством, включая перегрузки по току, пониженный ток, перегрузки, а также обратные токи.

2. Что такое электромеханические реле?

Реле бывают либо электромеханическими (EMR), либо полупроводниковыми (SSR).

Реле общего назначения представляют собой электромеханические переключатели, которые обычно приводятся в действие магнитной катушкой. Они работают с кондиционером или постоянным током при типичных напряжениях, таких как 12 В, 24 В, 48 В, 120 В и 230 В, а также могут контролировать токи в диапазоне от 2 А до 30 А.

Эти реле экономичны, очень легко заменяются и допускают широкий диапазон конфигураций переключателей. Примеры включают промежуточные (между программируемыми логическими контроллерами и большими партиями) и простые логические схемы.

3. Компоненты электромеханического реле

  • Рама – Содержит и поддерживает части реле
  • Катушка – Провод наматывается на металлический сердечник. Катушка шнура создает электромагнитное поле.
  • Якорь – подвижная часть реле, которая размыкает и замыкает контакты. Прикрепленная пружина возвращает якорь в исходное положение
  • Контакты — токопроводящая часть переключателя, замыкающая или размыкающая цепь

4.Как работает реле?

Реле состоит из двух цепей: цепи питания и цепи связи. Катушка находится на стороне питания, а контакты реле — на стороне вызова.

Когда катушка реле возбуждается, существующее движение вместе с катушкой создает магнитное поле. Будь то кондиционер или устройство постоянного тока, основная функция остается неизменной — магнитная катушка притягивает пластину из железа, которая является частью якоря.

Один конец якоря прикреплен к металлической раме, которая предназначена для того, чтобы якорь мог поворачиваться, в то время как другой конец открывается, а также закрывает звонки.

5. Что такое реле времени?

Реле времени также называют реле задержки времени или реле времени. Это своего рода электромеханическое реле управления со встроенным мертвым временем. Его цель состоит в том, чтобы управлять событием на основе времени. Реле времени задерживает срабатывание якоря при подаче питания на катушку, отключении питания или в обоих случаях. Он предназначен для запуска или отключения машины, цепи или системы.

6. Как работает реле времени?

При подаче напряжения питания на реле времени начинается загрузка микропроцессора.Микропроцессор проверяет информацию из пользовательского интерфейса. Интерфейс состоит из различных возможностей модификации на передней панели таймера. Здесь функция момента, массив времени, а также тонкая модификация предпочтительного времени удержания должны быть установлены с помощью поворотных переключателей и потенциометров.

После этого микропроцессор считывает информацию управляющих входов, таких как управляющий вход для запуска задержки. Эта информация для таймера предназначена для запуска процедуры и называется «стартовым импульсом» или «триггером».

Теперь работает таймер. Когда выбранное мертвое время является полным, выходное реле активируется/деактивируется. После срабатывания выходного реле ток лота питает подключенный инструмент, как контактор.

7. Типы и функции реле времени

Реле удержания на неограниченный срок действия выполняют одиннадцать специальных функций. Они стандартизированы для всех торговых марок. Предпочтительная функция выбирается поворотом ручки или другим пользовательским интерфейсом. В настоящее время сигнал от схемы управления подается прямо на реле, запуская функцию реле.После этого электрическая мощность на силовом входе реле изменяется на результирующую.

Реле времени предлагают широкий набор выбираемых функций, чтобы люди могли персонализировать свои операции по изготовлению деталей. Есть много функций синхронизации для реле времени. Эти функции следует проверять по каталогам поставщиков.

прямо вот специфические функции различных временных реле

Описание операции времени задержки (все время задержки выполнить эти функции)

1

ЗАДЕРЖКА ВКЛЮЧЕНИЯ:

Когда катушка включена, начинается период времени ЗАДЕРЖКИ включения, и в это время контакт не перемещается.В конце периода ЗАДЕРЖКИ вызовы переходят, либо соединяясь (обычно открытый контакт), либо разъединяясь (обычно закрытый контакт) тонны. Вызовы остаются в подвижном состоянии до тех пор, пока питание катушки не будет отключено. Они возвращаются в исходное состояние и также агрегат ожидает нового цикла.

2

ЗАДЕРЖКА ВЫКЛ I:
Питание подается на катушку в любое время. При замыкании начального коммутатора («полностью сухой» внешний контакт) вызовы переходят, либо связывая (обычно открытые вызовы), либо разъединяя (обычно закрытые контакты) участки. При включении кнопки пуска запускается таймер ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакт остается в положении передачи, пока не истечет время таймера ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ. После этого они возвращаются в исходное положение, и устройство готово к новому циклу.

3

ЗАДЕРЖКА ВЫКЛ II:
Питание подается на катушку в любое время. При замыкании, а также нажатии кнопки запуска («полностью сухой» внешний контакт) начинается отсчет времени ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, а также вхождение в контакт с передачей, либо присоединение (нормально разомкнутые контакты), либо разъединение (обычно замкнутые контакты). ) Загрузка.Когда продолжительность времени заканчивается, вызовы возвращаются в исходное положение, и система ожидает нового цикла.

4

ИНТЕРВАЛЬНАЯ ЗАДЕРЖКА:
(обычно открытые) или разъединяющие (обычно закрытые) тонны.Когда период времени INTERVAL заканчивается, они связываются и возвращаются к своему первоначальному размещению. Устройство сбрасывается при отключении питания от катушки, что делает устройство готовым к новому циклу.

5

ЦИКЛ 1 ВЫПОЛНЕНИЕ (РАВНОЕ ВРЕМЯ ВЫКЛ/ВКЛ):
При подаче питания на таймер начинается отсчет времени. Выходное реле выключено на установленное время, а затем включено на установленное время только на 1 цикл. Таймер сбрасывается при отключении питания или использовании входа сброса.

6

ПОВТОРНЫЙ ЦИКЛ (РАВНОЕ ВРЕМЯ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ):
Когда питание относится к катушке, начинается период времени ВЫКЛЮЧЕНИЯ; контакты не передаются. В конце периода ВЫКЛ начинается продолжительность времени ВКЛ. Связь с передачей, либо соединение (обычно открытые контакты), либо разъединение (обычно закрытые контакты) лотов. В конце продолжительности включения контакты переключаются, и цикл продолжается до тех пор, пока питание не будет отключено от катушки.

7

ПОВТОРНЫЙ ЦИКЛ (НЕЗАВИСИМЫЕ ВРЕМЕНИ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ):
замыкается, а нормально замкнутый контакт размыкается). В конце периода ВЫКЛ контакты размыкаются, и также начинается период ВКЛ. Цикл продолжается до тех пор, пока питание не отключится от катушки.

8

ИНТЕРВАЛ СИГНАЛА/ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ:
Питание подается на катушку в любое время.При замыкании пусковой кнопки («сухой» внешний контакт) запускается ИНТЕРВАЛЬНЫЙ цикл; контакты передаются, либо связывая (обычно открытые вызовы), либо отключая (обычно закрытые контакты) нагрузку. В конце периода интервала начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакт остается до окончания периода ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ. Затем контакты возвращаются в исходное положение, а устройство ожидает нового цикла.

9

СИГНАЛ ЗАДЕРЖКА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ:
Мощность связана с катушкой в ​​любое время. При замыкании кнопки запуска («полностью сухая» внешняя среда) начинается цикл «ЗАДЕРЖКА ВКЛЮЧЕНИЯ»; контакты не передаются. В конце цикла ЗАДЕРЖКИ ВКЛЮЧЕНИЯ они связываются с передачей, либо подключая (обычно открытые вызовы), либо отключая (обычно замкнутые контакты) нагрузку. После отпускания пускового переключателя начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; связаться с оставаться перемещенным. В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, а также устройство ожидает нового цикла.

10

ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ ПИТАНИЯ:
Когда питание связано с катушкой, они входят в контакт с передачей, либо связывая (обычно разомкнутые контакты), либо разъединяя (обычно замкнутые контакты) партии . Когда питание отключается от катушки, начинается отсчет времени ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; звонки остаются перемещенными. В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ вызовы возвращаются в исходное положение, а система ожидает нового цикла.

11

WATCHDOG (ПОВТОРНЫЙ ЗАПУСК ОДИНОЧНОГО ВЫПУСКА):
При подаче входного напряжения реле моментной задержки готовится к приему сигналов запуска.При подаче триггерного сигнала реле срабатывает и начинается отсчет заданного времени. По истечении предварительно запрограммированного времени реле обесточивается, если триггерный сигнал не закрывается, а также не размыкается до истечения времени (до истечения предварительно запрограммированного времени). Непрерывное циклирование триггерного сигнала по цене, намного превышающей заданное время, приведет к тому, что реле останется под напряжением.

8. Отличие реле времени от электромеханического реле

Принцип работы реле времени немного отличается от реле управления Отличием электромеханического реле управления от реле времени является переключение выходных контактов .Вызовы электромеханического реле меняют положение так же быстро, как подается или снимается напряжение с катушки. Вызовы реле времени меняют положение до или после предварительно выбранного временного интервала.

9. Различие между реле времени задержки включения и задержки выключения.

Реле времени удержания: Когда подается напряжение питания, а время удержания истекло, выходной контакт изменяет настройку. (Например, начинает работать вентилятор) А при пропадании напряжения питания выходной звонок возвращается в исходное положение.(И последователь уходит).

Реле таймера задержки выключения: Выход контактирует с изменяет положение при подаче напряжения питания. (Например, повторитель начинает работать мгновенно) Но при пропадании напряжения питания выходной вызов возвращается к исходному размещению на заданное время. (Последователь продолжает пользоваться указанным временем).

10. Применение реле времени.

  • Они подходят для широкого спектра применений, включая:
  • Оборудование: отдельное оборудование, запуск двигателя по схеме звезда-треугольник, коммерческая автоматизация и технологические процессы.
  • Конструкции: управление освещением, автоматические двери, шлагбаумы парковки, рольставни.
  • Водный сегмент: управление насосами, а также системы полива.
  • ОТОПЛЕНИЕ И ОХЛАЖДЕНИЕ: вентиляторы, а также центральное водоснабжение.

11. Другие варианты применения:

  • Циклическая смена оборудования, например, регулярный запуск толкателя во избежание его залипания или промывка труб для поддержания их чистоты.
  • Управление освещением, например, представляет собой отложенное изменение нескольких рядов освещения в производственных центрах или теплицах.
  • Управляемый по времени пуск или остановка станков, например, отложенное отключение конвейерных лент или последующая остановка установки.
  • Срабатывание сигнализации при обнаружении ошибки, например, для включения мигания лампы в коммерческих приложениях или подвижном составе.
  • Пуск электродвигателя звезда-треугольник. Например, для уменьшения пускового тока с задержкой переключения во избежание межфазных коротких замыканий.
  • Кнопка пешеходного перехода, например, когда вы нажимаете кнопку сигнала пешеходного перехода, световой сигнал меняется с «не ходить» на «прогулка» после задержки.
  • Автомойка. Например, автоматическая очистка работает в течение 5 минут после того, как вложены деньги.

12. Как правильно выбрать реле времени?

При выборе реле времени следует учитывать следующие характеристики:.

  • Напряжение питания.
  • Функции синхронизации. (например, многофункциональное реле задержки таймера, задержка включения, задержка выключения и т. д.).
  • Число результатов связывается с.
  • Временные массивы. (Например: 0,05 с– 100 ч, 05 с– 10 мин).
  • Индикатор функциональных состояний. (светодиодная вывеска).
  • Специальные функции, такие как запуск по напряжению, запуск без напряжения, дистанционное подключение потенциометра.

Эти атрибуты, которые мы фактически отметили, являются основными. Характеристики могут различаться в зависимости от торговой марки. Перед выбором необходимо изучить журналы производителей и руководства для клиентов.

13. Соответствующие технические определения.

  • Входное напряжение: Входное напряжение реле времени представляет собой управляющее напряжение, подаваемое на клеммы A1-A2.Входное напряжение обязательно либо запустит реле, либо подготовит его к пуску, как только будет использован триггерный сигнал.
  • Триггерный сигнал: Триггерный сигнал используется для запуска реле после использования входного напряжения.
  • Результат: Каждое реле задержки времени имеет внутреннее реле (как правило, механическое) со связью с этим открытым и близким для управления тоннами.

Есть три типа результатов, с которыми можно связаться.

  • Ø Угарный газ: когда катушка обесточена, она замыкает цепь между общим фактором C и вызовом NC.Когда катушка находится под напряжением, она замыкает цепь между общим фактором C и контактирует с NO.
  • Ø NC: контакт, который замкнут, но не активирован, называется типичным замкнутым контактом.

14. Топ 10 производителей и поставщиков реле времени в мире

Какое реле времени лучше? Вот 10 лучших компаний по производству реле времени по всему миру.

Amperite Co.

Производитель типовых и нестандартных электрических и электронных таймеров.Доступны исполнения с задержкой включения, задержкой запуска, задержкой отказа, задержкой срабатывания и задержкой запуска, а также конструкции многофункционального реле задержки времени с различными настройками. Используется для приложений, включая двигатели, компрессоры, системы сигнализации, предупреждение об открытой двери, воспламенитель печи, управление повторителем или телефонной цепью, взрывоопасную среду, системы охлаждения, отключение контроля газа, электрические сушилки и развлекательные полеты. Аккредитованы требования UL ® , CSA ® , а также cUL ® США.

NOARK Electric Северная Америка

Производитель реле времени включения и выключения.Обслуживает HVAC, холодильное, горнодобывающее, пищевое оборудование, а также секторы обработки продуктов. Сертифицирован RoHS. Одобрено CSA. IEC, а также CE сертифицированы. в списке УЛ. Предоставляется минимальная гарантия 3 года.

AutomationDirect

Поставщик многофункциональных программируемых таймеров и реле задержки. Доступны с размерами 1/16 DIN и источником питания 24 В постоянного тока и 100/240 В переменного тока. Поставляется с панелью для установки зажимов и прокладок. Другие атрибуты состоят из двухстрочного, 6-разрядного двухцветного цифрового ЖК-экрана, доступных DIP-кнопок, блокируемых клавиатур и разрешений напряжения, а также входов без напряжения из широкого диапазона NPN, PNP или сухого контакта с датчиками.Многие товары всегда есть в наличии. Предоставляемые услуги 24/7. UL, как и cUL, отмечено. с лицензией СЕ.

Таймер Alion

Основанная в 1994 году, компания Alion является ведущим поставщиком трехчасовых выключателей в городе Вэньчжоу, Китай, который уже более 25 лет концентрируется на производстве моментов, а также в сфере управления освещением. Легко доступны с таймерами, реле времени, модульными таймерами, счетчиками часов, счетчиками, а также переключателями фотоэлементов. Китайский поставщик реле времени для нескольких фирм, включая ABB, Chint, Perry, Hager, Finder, PERRY, Hellermanntyton и т.д.

c3controls

Производитель цифровых реле времени. Доступны варианты шириной 17,5 мм, 22,5 мм и 45 мм с одинарным, двойным и многофункциональным креплением, а также монтаж на DIN-рейку, панель, розетку и дверь корпуса. Предлагает упаковку продукта, HVAC, сточные воды, а также рынки нефти и газа. УЛ подробно. CE сертифицирован. Соответствует RoHS. Доставка в тот же день.

Rockwell Automation

Производитель силовых, контрольных и информационных средств.Продукты, а также технологии включают в себя цепи и средства защиты нагрузки, компьютеры и операторские интерфейсы, средства подключения, приводы и двигатели, энергетическое наблюдение, компоненты ввода/вывода, управление освещением, управление движением, сети и коммуникации, энергетическая продукция, программируемые контроллеры, кнопки и сигнализаторы, реле и таймеры, элементы безопасности и охраны, датчики и кнопки, преобразователи сигналов, опции программного обеспечения, управление турбомашинами.

Stephens Mfg. Co., Inc

Поставщик 8-контактных реле времени с задержкой и интервалом времени до 180 секунд. Требования включают рабочее напряжение катушки до 120 и 10 А при вызовах 120 В переменного тока или 30 В постоянного тока. Сделано в США.

Электронный блок защиты двигателя (MPE).

Поставщик полной линейки промышленных средств управления, включая таймеры с реле задержки. Типы таймеров — с задержкой срабатывания. Таймеры имеют рабочее напряжение 24 В переменного тока или 120 В переменного тока. Спецификации включают однофазный 50/60 Гц, релейный тип DPDT, сопротивление 10 А и 3.6 Индуктивный результат при 240 В переменного тока, рассеиваемая мощность менее 1 Вт в помещении из белого Lexan® с фенольной основой. Временные задержки варьируются от 1 до 10 секунд. до 360 сек. до 3600 сек. Предлагая сектора водоснабжения и водоотведения.

Уилмингтон Инструмент Ко

. Поставщик реле времени задержки. Различные типы включают подключаемые регулируемые AC / DC, доступные и долгосрочные компьютерные таймеры. Предлагается в различных аранжировках. Атрибуты различаются в зависимости от различных моделей.Некоторые функции включают общий входной источник питания, светодиодную индикацию, 8-контактные вставные базы, монтаж на панели, индикацию хода цикла, несколько настроек времени, гибкие массивы, экраны VF с высокой освещенностью, высокую помехоустойчивость, а также пыль, сырость и влияние сопротивления построенной пластической ситуации. Калибровка приборов, а также услуги по ремонту также предоставляются. Соответствует стандартам ANSI. Сертификат IEC 17025:2005.

Phoenix Contact.

Международная штаб-квартира в Германии обсуждалась как ведущий поставщик в США в их головном офисе в Северной Америке в Пенсильвании.Они производят технологии автоматизации для транспорта, автомобилей, водного хозяйства, нефти и газа, а также ветровой и солнечной энергетики.

Корпорация IXYS, расположенная в США, специализируется на производстве силовых полупроводников, встроенных схем, а также радиочастотных систем, используемых для преобразования энергии и отслеживания электрического напряжения в транспортном, медицинском и телекоммуникационном секторах.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
