Врезка в нефтепровод под давлением: Врезка в трубопровод под давлением (в действующий трубопровод)

Содержание

Услуги врезки в трубопровод под давлением

Врезка в трубопровод под давлением – сложный технологический этап, требующий профессиональных знаний и навыков, а также соблюдения требований безопасности при монтаже в экстремальных условиях. Выполнение работы не допускается без применения специального оборудования.

Особенности врезки в трубопровод под давлением

Врезка под давлением выполняется в трубопроводы газовой и нефтяной промышленности, а также в сфере водных коммуникаций. Отключение поставки продукта возможно, оно приведёт к серьёзным финансовым потерям и недопониманию со стороны импортёров. Для предотвращения подобных проблем была разработана технология врезки под давлением до 100 Атм и сконструировано оборудование для безопасной работы.

Врезка в трубопровод требуется в случаях, когда нужно вмонтировать отвод для подачи сырья в новую коммуникационную сеть или нефтемагистраль, установить стоп-систему или провести врезку через фитинг тройник.

Врезку можно проводить с любой стороны трубопровода. Монтажные работы производятся на трубах большого диаметра из любых материалов: чугун, сталь, полиэтилен, асбестоцемент, цемент и т. д.

Основные технологии процесса врезки

Для безопасной работы под давлением компания «ТехСистема» использует технологию, состоящую из следующих этапов:

  1. Приварка фитинга.
  2. Установка сендвич-клапана на фитинг.
  3. Врезка в трубопровод под давлением.
  4. Блокировка Стоп-Системы.
  5. Обустройство байпаса (двусторонняя блокировка для замены запирающего устройства либо ремонта участка трубопровода).
  6. Установка внутренней и внешней заглушек.

Разберем более подробно. Сначала выполняются сварочные работы по установке прямого фитинга на трубопровод для проведения работ по блокировке. Далее производится установка сендвич-клапана на фитинг. Осуществляется врезка под давлением в действующий трубопровод, а через сендвич-клапан изымается вырезанная часть трубопровода, после чего сендвич-клапан закрывается.

Стоп-Система устанавливается на сендвич-клапан, под давлением вводится стоп и выполняется блокировка трубопровода. При необходимости байпаса устанавливается байпасная линия по которой происходит поставка транспортируемого продукта к конечному потребителю во время выполнения работ под давлением. После выполнения ремонта трубопровода без отключения потребителя на фитинги устанавливаются внутренние и внешние заглушки с использованием вращателя задвижек.

Главные плюсы осуществления монтажных работ под давлением

Врезка в нефте- и газопровод без отключения транспортировки выгодна для производства:

  • Экономичность. При монтаже оборудования поставка сырья выполняется в обычном режиме. В противном случае поставщик нефти или газа несёт большие финансовые потери.
  • Экологичность. Работы с использованием оборудования для трубопровода под давлением сокращают риск утечки продукта до минимума, что предотвращает возможность загрязнения окружающей среды.
  • Экономия времени. Не требуется время для остановки и перезапуска процесса подачи продукции.

Кто должен осуществлять работы по врезке под давлением

Врезка в трубопровод под давлением осуществляется только профессионалами с допуском к работам под высоким давлением. Если в организации нет опытной монтажной бригады, то лучше обратиться к специалистам.

Компания «ТехСистема» готова выполнить работы по врезке в газо- и нефтепровод под давлением до 100 Атм без отключения подачи сырья или снижения давления в системе. Бригада монтажников в короткий срок произведёт монтажные работы, используя специальное оборудование и инструмент.

Компания «ТехСистема» реализует буровые машины, механизмы и инструмент для безопасной работы на трубопроводе с высоким давлением. Высококлассное оборудование изготавливается на собственном производстве с применением новых станков высокой точности. На каждое изделие выдаётся сертификат качества и гарантийный срок эксплуатации. После оформления заявки и несложной процедуры покупки вы получите качественный товар без переплат.

Врезка в газопровод под давлением

ООО «ЭКФОСТРОЙ» производит врезку в действующие газопроводы под давлением без прекращения подачи газа потребителям.

Сфера применения врезки под давлением

С целью сохранения непрерывного технологического процесса данный вид работ производится:

  • для присоединения к системе трубопроводов;
  • под установку датчиков;
  • для обхода дефектов на трубопроводах.

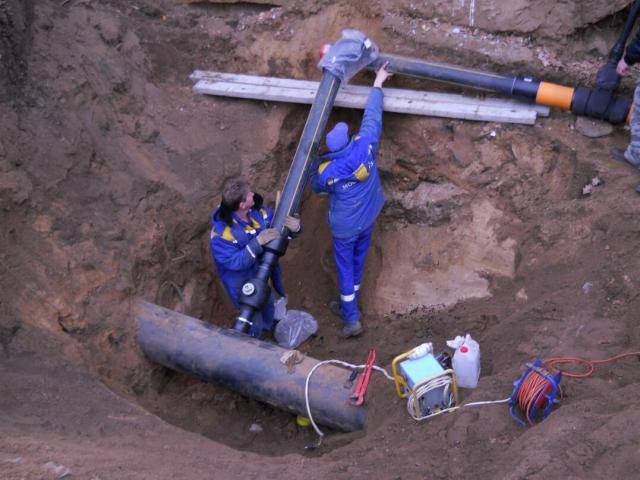

Оборудование для врезки в действующий газопровод под давлением

Врезка в газопровод под давлением без остановки транспортировки газа по основной магистрали может использоваться как при ремонте трубопровода, так и при подключении отдельных потребителей. Трубопровод при этом работает без перерывов, а давление и объем подачи не снижается. Такой метод называют еще холодной врезкой. Кроме этого, существует и более «традиционный» метод – сварка труб, который считается очень трудоемкий и требует высокой квалификации и специального доступа сварщика.

Современные технологии позволяют осуществлять врезку в газопровод без сброса давления, но сам процесс может отличаться в зависимости от материала труб, которые могут быть пластиковыми или металлическими. Пластиковые газопроводы постепенно набирают популярность из-за высоких эксплуатационных качеств и возможностью прокладки в самых неблагоприятных условиях.

Схема врезки в газопровод под давлением

Технологические параметры

Давление 100/48 бар при соответствующей температуре 38/370ºС.

Рабочие среды, при которых производится врезка под давлением:

  • газы;
  • пар;
  • нефтепродукты;
  • вода.

Цена врезки под давлением зависит от вида продукта, диаметра трубопровода, давления, под которым находится рабочая среда.

Направления врезки под давлением:

  • горизонтальное;
  • угловое;
  • вертикальное.

Непосредственно врезка осуществляется путем создания вставок из стальных сплавов перпендикулярно к газовой трубе. Каждая вставка должна иметь длину от 70 до 100 см и наращиваться пластиковыми трубами путем раструбно-контактного соединения. Такой способ подразумевает, что на разогретую до температуры в районе 60 °С стальную вставку с усилием насаживается пластиковая труба. Применяется данный метод для создания отводов от газопроводов с низким давлением, а для средних перед наращиванием стальной вставки требуется нанести на место будущего соединения порошковый полиэтилен для более плотного сцепления двух видов материала.

Этапы врезки в газопровод под давлением

Преимущества использования врезки под давлением:

  • Эффективное, надёжное перекрытие трубопроводов для выполнения разных видов работ.
  • Сохранение рабочих показателей давления в трубопроводе.
  • Цена врезки под давлением ниже цены врезки с остановкой подачи продукта по трубопроводу.
  • Опытные профессионалы, прошедшие специальное обучение.
  • Врезка под давлением выполняется на основе разрешительной документации для проведения опасных работ.
  • Наличие специальной качественной техники для успешной реализации врезки под давлением.

Если используется вариант с задвижкой, то в этом случае к магистральной трубе приваривается муфта и патрубок с фланцем, к которому и присоединяется задвижка с камерой. Отверстие в трубе вырезается чашечной фрезой через муфту, после чего вырезанный фрагмент, как и саму штангу с фрезой вынимается через камеру и задвижка закрывается. После этого к фланцу, расположенному на задвижке, можно подсоединять отвод. Из недостатков такого способа можно выделить необходимость установки колодцев, а также неудобное расположение задвижки к основной трубе, что делает эксплуатацию менее удобной.

ПРОБЛЕМЫ БЕЗОПАСНОСТИ СВАРОЧНЫХ РАБОТ НА ТРУБОПРОВОДАХ, НАХОДЯЩИХСЯ ПОД ДАВЛЕНИЕМ ПЕРЕКАЧИВАЕМЫХ СРЕД | Собачкин

Собачкин А.С., Абсалямов Э.Р., Черданцев П.И. Определение допустимой толщины стенки трубопровода при проведении сварочных работ на трубопроводах, находящихся под давлением перекачиваемых сред // Науч. -инф. сб. «Транспорт и хранение нефти и углеводородного сырья». 2012. № 4. С. 48-50

Технология производства работ на газопроводах врезкой под давлением, включая огневые работы: РД 51-00158623-09-95. М.: РАО «Газпром», 1995. 64 с

РД 23.040.00-КТН-073-15. Вырезка и врезка катушек, соединительных деталей, запорной и регулирующей арматуры. Подключение участков магистральных трубопроводов. М.: ОАО «АК «Транснефть», 2015. 123 с

Гумеров А.Г., Зайнуллин Р.С., Собачкин А.С., Давлетшина Ф.А. Восстановление работоспособности нефтепроводов с применением сварки // Обз. инф. Сер. Транспорт и хранение нефти. М.: ВНИИОЭНГ, 1989. 64 с

Методика расчёта допустимого давления во время сварки при проведении ремонтных работ на действующем нефтепроводе с проектным давлением 6,3 МПа и 10 МПа. М.: ОАО «АК «Транснефть», 2007. 156 с

РД 39-00147105-015-98. Правила капитального ремонта магистральных нефтепроводов. Уфа, 1998. 194 с

СТО Газпром 2-2. 3-116-2007. Инструкция по технологии производства работ на газопроводах врезкой под давлением. М.: ИРЦ Газпром, 2007. 107 с

Березин В.Л. Выбор технологии заплавки каверн на магистральных нефтепроводах при капитальном ремонте // Изв. вузов «Нефть и газ». 1964. № 11. С. 34-37

Бурак Я.Н., Галюк В.Х., Джарджиманов А.С. Разработка режимов заварки каверн магистральных нефтепроводов под давлением // РНСТ. Сер. «Транспорт и хранение нефти и нефтепродуктов». 1981. Вып. 1. С. 57-60

Харисов Р.А., Кантемиров И.Ф. Расчётная оценка несущей способности конструктивных элементов в нефтяных резервуарах и трубопроводов с несплавлениями в сварных швах // Сб. тр. «Транспорт и хранение нефтепродуктов и углеводородного сырья». 2012. № 3. С. 49-51

Кантемиров И.Ф. Исследование напряжённого состояния в окрестности сплавления двух разнородных тел // Проблемы сбора, подготовки и транспорта нефти и нефтепродуктов. 2010. Вып. 2 (80). С. 73-78

Хасанов Р. Р., Султанмагомедов С.М. Напряженно-деформированное состояние и обеспечение надежности тройников подземных трубопроводов. Уфа: Изд-во УГНТУ, 2013. 100 с

СТО Газпром 2-2.2-137-2007. Инструкция по технологиям сварки при строительстве и ремонте промысловых и магистральных газопроводов». Ч. II. М.: ИРЦ «Газпром», 2007. 104 с

Blake M., Palfreuman I. Welding onto Lives Lines Influence of Internal Pressure during Welding and Preheat on Pipe Wall Failure // British Gas Report. 1977. Feb. 18. P. 83-91

Bloem E. Cutting and Welding of Natural Gas Pipelines // Austral. Weld. J. 1987. Vol. 32, No. 1. P. 22-23

основные способы и требования к безопасности

Врезка и перекрытие трубопроводов – это виды ремонтных работ, к которым часто приходится прибегать специалистам в области монтажа и обслуживания трубопроводов разных рабочих сред в условиях невозможности остановки рабочего процесса. Иными словами, врезка и перекрытие трубопровода, это единственные способы его ремонта или повышение эффективности не требующий остановки производства или транспортировки рабочих сред, подробности здесь http://asgard-service. com/.

Основные цели применения данной технологии:

  • Ремонт.
  • Модернизация трубопровода.
  • Подключение дополнительных отводов.
  • Врезка штуцеров для датчиков температуры.
  • Байпасирование дефектного участка.

Где используется:

  • Коммунальные службы.
  • Металлургия.
  • Газораспределительные сети.
  • Добыча нефти и газа.
  • Химические производства.
  • Нефтеперерабатывающие производства.

Технология проведения работ

Технология ремонта действующих трубопроводов посредством врезки или перекрытия во многом зависит от материалов, из которых выполнена магистраль. Например, если речь идет о канализационном трубопроводе или водопроводе, то здесь мастерам приходится иметь дело с чугунными или оцинкованными трубами, нефте- или газопроводе – полимерными.

В целом существует три основных типа врезки – стандартная, врезка в резервуар, боковая (угловая).

Стандартная технология предполагает работу с трубами разного диаметра, начиная от 12,5 дюймов. Врезка труб в основной трубопровод проводится под углом 90 градусов.

Когда речь идет о врезки в резервуар, то тут скорее следует упомянуть о работах с трубами любого размера, соединяемых с плоской поверхностью или резервуаром большего объема, чем отводная линия.

Технология угловой врезки предполагает подведение труб под углом в 45 градусов.

Преимущества врезки и перекрытия трубопроводов:

  • Ремонт и модернизирующие трубопровод работы проводятся без остановки производства.
  • Данные технологии выполнения ремонта и модернизации трубопроводов позволяют экономить на разрядке и сбора продукта.
  • Экологичность. Оба способа ремонта и модернизации исключают вероятность загрязнения окружающей среды.

Безопасность

Врезка и перекрытие трубопроводов без остановки производства и транспортировки рабочих сред, т.е. под давлением, требует обязательного соблюдения установленных норм и правил, а также наличия опыта. По этой причине подобные мероприятия следует вверять профильным компаниям, специализирующихся на оказании услуг в области ремонта и модернизации трубопроводов разных сфер деятельности.




Врезка отвода в полиэтиленовую (ПНД) трубу водопровода под давлением | Андрей Ратников

В предыдущей статье я рассказал, как это легко сделать самому, имея только дрель, сверло и гаечный ключ.

Но так можно делать врезку только в пустую магистральную трубу до её запуска в эксплуатацию. Если же врезку нужно сделать под давлением, такой способ не годится. И как же быть? Отключать магистраль, сливать воду, оставив соседей на полдня без воды?

Нет, есть способ врезаться и под давлением. Не спешите звать мастеров со сложным оборудованием, вполне реально врезаться самому, только седелка нужна другая, вот такая:

Врезка отвода в полиэтиленовую (ПНД) трубу водопровода под давлением

Эта специальная седелка для врезки под давлением в ПЭ (ПНД) трубы позволяет присоединиться к трубопроводу без сварочного аппарата и дополнительного оборудования для прорезания отверстия в трубе. Фреза уже встроена в конструкцию седелки.

А еще нужен длинный шестигранный ключ. Его вполне по силам сделать самому из подходящего прутка металла, если не удастся купить подходящий в магазине. Смотрите:

Закрепляем седелку на трубе магистрали в нужном месте при помощи болтов:

Врезка отвода в полиэтиленовую (ПНД) трубу водопровода под давлением

Труба гладкая, никаких дырок, она же под давлением воды. Просто накладываем на трубу обе половинки седелки и плотно стягиваем их болтами при помощи гаечного ключа.

Присоединяем к компрессионному фитингу трубу ввода в дом:

Врезка отвода в полиэтиленовую (ПНД) трубу водопровода под давлением

Именно на этом этапе присоединяем, потом будет поздно. Труба ввода должна уже быть подключена в доме к системе водопровода, или хотя бы заглушена с его стороны. Закрутили гайку фитинга от руки, дотянули ключом.

Теперь откручиваем черную крышечку-заглушку и вставляем в седелку длинный шестигранный ключ:

Врезка отвода в полиэтиленовую (ПНД) трубу водопровода под давлением

Внутри седелки расположен режущий механизм. Ключ присоединяется именно к нему. Зацепили, вращаем ключ по часовой стрелке до тех пор, пока не будет прорезана стенка магистральной трубы и не появится вода:

Врезка отвода в полиэтиленовую (ПНД) трубу водопровода под давлением

Воды не много, вполне можно извлечь ключ и поставить заглушку на место:

Врезка отвода в полиэтиленовую (ПНД) трубу водопровода под давлением

Всё, врезка выполнена. Режущий механизм соберет в себе всю стружку и останется в седелке, он свою задачу выполнил.

Всем удачи!

Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх). Это настраивает Вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.

Как врезаться в водопроводную трубу под давлением?

Очень часто, при подключении квартир или частых коттеджей, к водопроводной сети, отключить насосы создающие давление в общей магистрали, довольно хлопотно. А для того что бы слить воду полностью и произвести сварочные работы, так и вообще очень долго — соседи будут возмущаться без воды.

Вот в связи с этим и возникает вопрос «как врезаться в трубу находящуюся под давлением без остановки?»

Врезку можно сделать и под давлением, имея опыт работы с сантехническим оборудованием и инструментами. При соблюдении всех правил — должной подготовке и расторопности, негативные последствия будут минимальными и легко устранимыми (я имею ввиду некоторое количество воды неизбежно пролившейся во время монтажа)

Если требуется врезаться в металлическую трубу диаметром от 15 до 50 миллиметров (это самые часто используемые диаметры для квартирных стояков и отводов) можно воспользоваться специальным накладными трубными отводами. Выглядят они вот так —

Отвод-врезка устанавливается на магистральную трубу. Место установки трубы нужно очистить от краски, ржавчины и протереть, что бы резиновая прокладка хорошо прилегала к наружной стенке трубы. Поджимаем хомут болтами. В боковой отвод ввинчиваем шаровый кран.

Теперь берем дрель со сверлом диаметром равным отверстию в верней части корпуса отвода-врезки (оно как правило меньше проходного диаметра шара крана) На дрель, в ее верней части, где закреплен подшипник вала на котором находится патрон, делаем раструб-воронку из твердого материала — картона или полиэтилена (просто сгибаем конус и его верхнюю часть закрепляем хомутом на корпусе дрели) Должна получится большая воронка со вращающимся сверлом по середине. Ставим емкость под наше место сверления и поставив шаровый кран в положение «открыто» прямо через него начинаем сверлить стенку магистральной трубы. Эта воронка нужна нам не только для удобства — что бы вода не брызгала в стороны, но и для безопасности — дрель работает от электричества, а оно как известно с водой не дружит.

Сверлим стенку трубы уверенно, и перед предположительным выходом сверла внутрь трубы, уверенно удерживаем дрель от закусывания и увеличиваем обороты. Сразу как вода из магистрали хлынула в образовавшееся отверстие, отнимаем руку с дрелью немного, пока сверло не выйдет из шара кран. Закрываем кран. Все — врезка готова. Теперь может делать монтаж любого оборудования при закрытом кране.

Тот же самый алгоритм действий и с пластиковой трубой —

Есть и специальные наборы устройств для врезки под давлением, как например вот этот.

Корпус устройства навинчивается на кран который оканчивает резьбовое соединение ответвления уже приваренного к стенке трубы магистрали. Сверлится так же как и дрелью, толь ко утечка воды и брызки минимизированы за счет уплотнений внутри корпуса устройства. После того как отверстие готово, шток со сверлом вытягивается и кран перекрывается, после этого устройство отвинчивается от крана.

Вот наглядное видео как это работает на деле.
