Врезка отвода в полиэтиленовую (ПНД) трубу водопровода под давлением | Андрей Ратников

В предыдущей статье я рассказал, как это легко сделать самому, имея только дрель, сверло и гаечный ключ.

Но так можно делать врезку только в пустую магистральную трубу до её запуска в эксплуатацию. Если же врезку нужно сделать под давлением, такой способ не годится. И как же быть? Отключать магистраль, сливать воду, оставив соседей на полдня без воды?

Нет, есть способ врезаться и под давлением. Не спешите звать мастеров со сложным оборудованием, вполне реально врезаться самому, только седелка нужна другая, вот такая:

Эта специальная седелка для врезки под давлением в ПЭ (ПНД) трубы позволяет присоединиться к трубопроводу без сварочного аппарата и дополнительного оборудования для прорезания отверстия в трубе. Фреза уже встроена в конструкцию седелки.

А еще нужен длинный шестигранный ключ. Его вполне по силам сделать самому из подходящего прутка металла, если не удастся купить подходящий в магазине. Смотрите:

Закрепляем седелку на трубе магистрали в нужном месте при помощи болтов:

Труба гладкая, никаких дырок, она же под давлением воды. Просто накладываем на трубу обе половинки седелки и плотно стягиваем их болтами при помощи гаечного ключа.

Присоединяем к компрессионному фитингу трубу ввода в дом:

Именно на этом этапе присоединяем, потом будет поздно. Труба ввода должна уже быть подключена в доме к системе водопровода, или хотя бы заглушена с его стороны. Закрутили гайку фитинга от руки, дотянули ключом.

Теперь откручиваем черную крышечку-заглушку и вставляем в седелку длинный шестигранный ключ:

Внутри седелки расположен режущий механизм. Ключ присоединяется именно к нему. Зацепили, вращаем ключ по часовой стрелке до тех пор, пока не будет прорезана стенка магистральной трубы и не появится вода:

Воды не много, вполне можно извлечь ключ и поставить заглушку на место:

Всё, врезка выполнена. Режущий механизм соберет в себе всю стружку и останется в седелке, он свою задачу выполнил.

Всем удачи!

Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх). Это настраивает Вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.

Врезка в ПЭ трубу при помощи арматуры для врезки и седловых отводов

Различают два типа врезки в пэ трубу:

  • под давлением — когда осуществляется присоединение к газо- или водопроводу без понижения давления;
  • врезка в трубопровод без давления — это может быть новый трубопровод, еще не подключенный к источнику или работающий, но в нем предварительно понизили давление, пережав его специальным устройством или перекрыв задвижку.

Врезка в трубопровод под давлением

Для врезки под давлением используют специальные фитинги — арматуру для врезки.

Эти фитинги устанавливают на полиэтиленовую трубу, приваривают электромуфтовым сварочным аппаратом, а затем при помощи встроенной в головную часть этой арматуры фрезы, прорезают отверстие в основном трубопроводе. И далее газ или вода через головную часть седелки проходят из трубы.

Надо отметить, что данный тип арматуры подходит как для газа, так и для воды.


Врезка в трубопровод без давления

Для врезки в трубу, в которой давление равно нулю, используют седелочные отводы без встроенной фрезы.

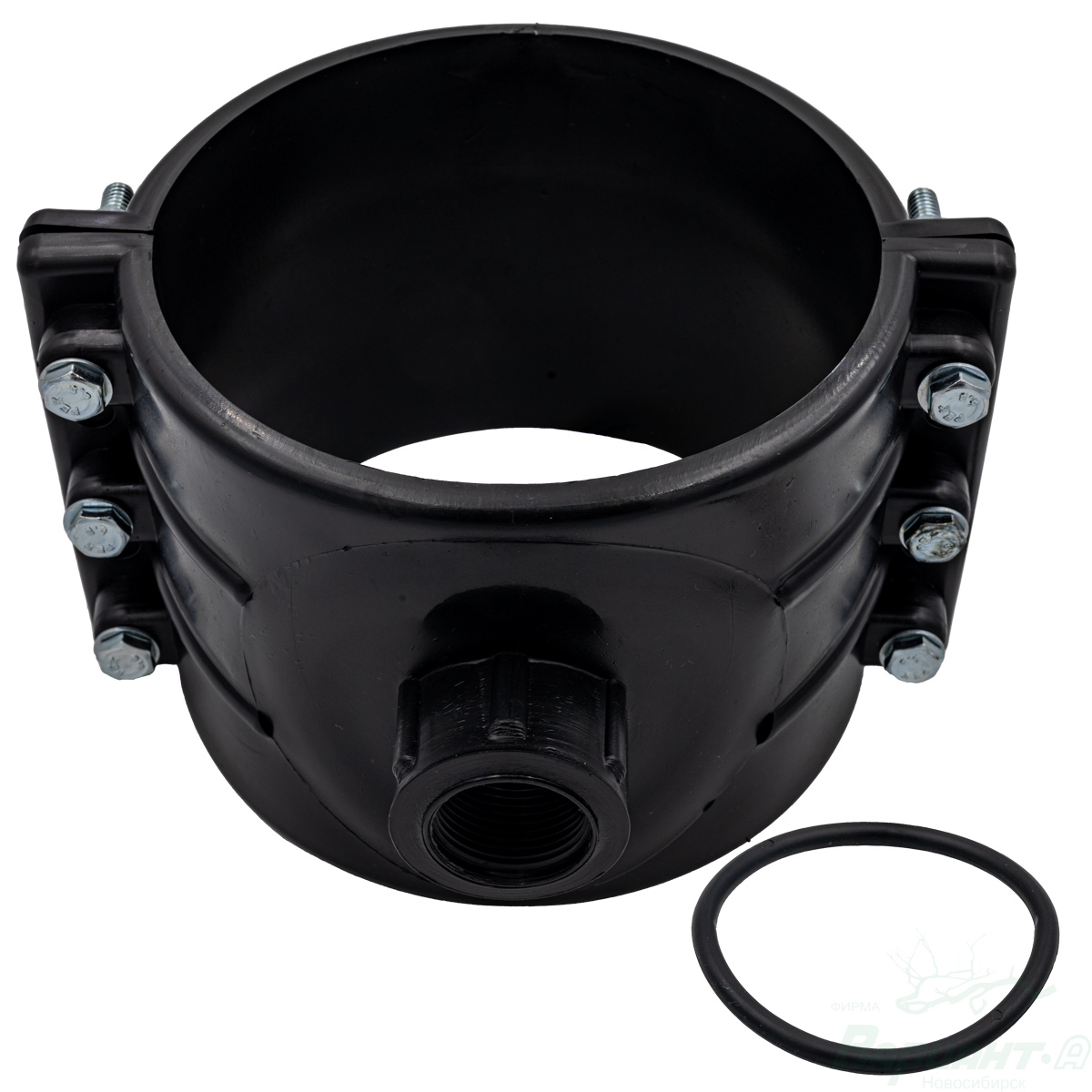

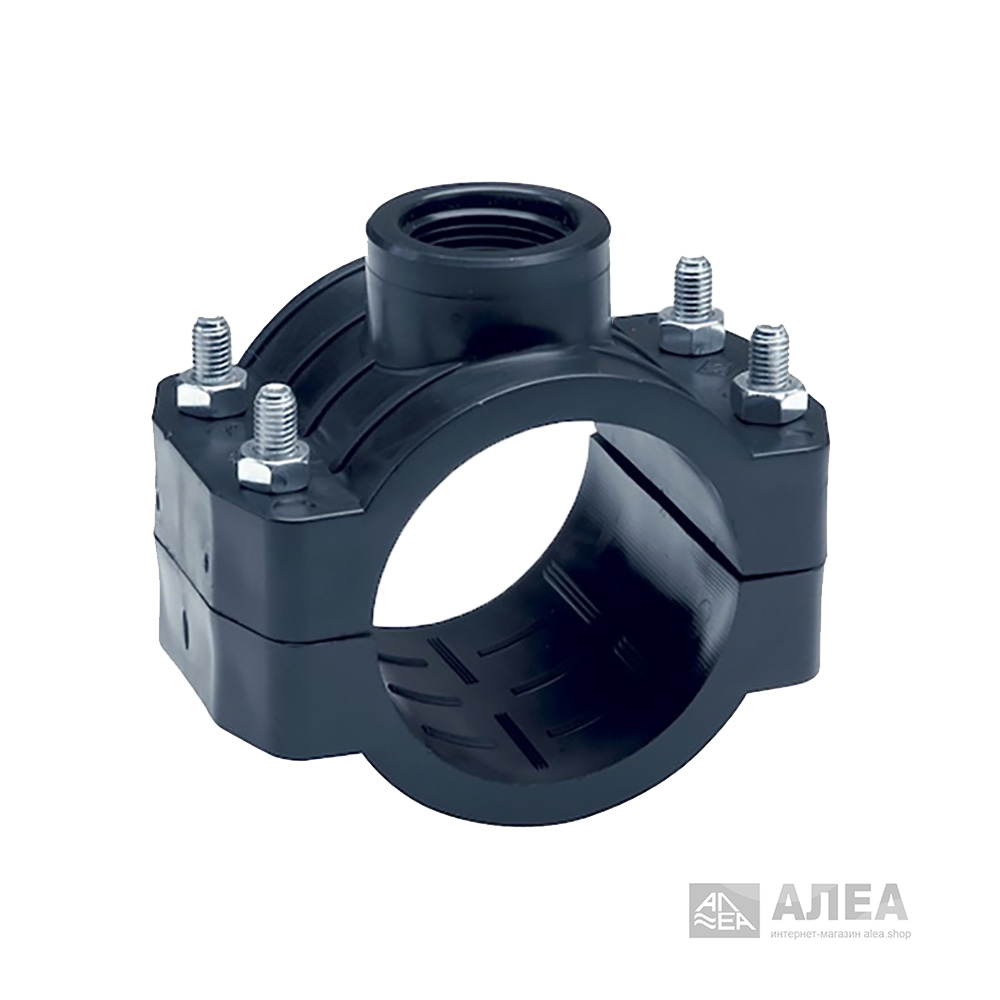

Для водопровода можно использовать компрессионную седелку, которая крепится на трубе болтами. Патрубок такой седелки имеет внутреннюю резьбу, в которую можно вкрутить или шаровый кран или муфту для перехода на пэ трубу. Уплотнение обеспечивается резиновым кольцом, которое за счет стягивания болтов плотно прижимается к несущей трубе.

Но если необходимо более надежное соединение и тем более, если стоит задача сделать врезку в газопровод, то используют электросварную седелку, которая имеет или литой патрубок или патрубок с закладным нагревателем.

Отверстие в несущей трубе высверливается обычной дрелью.

Вы можете приобрести любые седелки у нас. Мы предлагаем изделия ведущих мировых брендов — AGRU и Georg Fischer.

В ближайшее время мы опубликуем статью, в которой более подробно расскажем о различии и особенностях применения седловых отвододов для врезки в пнд трубы.


Врезка в пластиковую трубу без сварки

Частный дом или дача на протяжении всего срока эксплуатации перестраиваются, улучшаются, обустраиваются. Иногда эти манипуляции совершаются вынуждено, по причине износа какой-либо конструкции или системы, а иногда появляется желание их модернизировать для повышения комфорта в доме. Но, какие бы причины не лежали в основе процесса, порой приобретает актуальность такая операция, как врезка в трубу без сварки. К примеру, без этой процедуры невозможно организовать дополнительный канализационный слив при монтаже стиральной машины или наоборот создание дополнительной точки водоотбора для подключения бытового прибора к системе водоснабжения.

Очерчиваем круг задач

Если нужно врезка в водопроводную трубу, к примеру, то самым логичным на первый взгляд будет очень простой способ:

  • Разрезается труба.
  • Вваривается или вставляется тройник.
  • Выполняется подключение к тройнику.

Если дело приходится иметь с водопроводным или отопительным трубопроводом еще «советского пошиба», то есть металлическим, то подобная манипуляция вида «лоб в лоб» является весьма эффективным способом решения задачи. Но такие трубы на практике встречаются все реже и реже, они безжалостно и повсеместно вытесняются системами из пластика и его производных. Поэтому, на сегодня более актуальным будет вопрос о том, как врезаться в пластиковую трубу.

Естественно, эта работа не является такой уж простой, как кажется на первый взгляд, хотя с другой стороны с ней сможет справиться и непрофессионал, если вооружится нашими советами, а также проявит старание и волю. И для начала, нужно понимать объем работ, с которым придется столкнуться.

Возможные проблемы при врезке:

  • Перепиливается труба и в нужном месте очень точно по размерам вырезается кусок под тройник. При этом нужно учитывать, что труба может очень близко примыкать к поверхности стены, а еще может быть замурованной наполовину в стену.
  • Возможно, потребуется стыковка по принципу «папа-мама». Конец каждой трубы снабжен расширением – раструбом, в котором имеется резиновый уплотнитель. Именно в этот раструб придется вставлять другую трубу.
  • Также, скорее всего, придется произвести замену одной целой трубы на две меньших по размеру. А между ними нужно будет выполнить монтаж отрезка трубы с патрубком, через который будет выполняться подключение.

Врезка в водопровод с помощью патрубка

На самом деле ответ на вопрос о том, как врезаться в водопроводную трубу может быть очень простым. Один из способов этого процесса вообще не требует разрезания элемента трубопровода. Для начала приобретается, в любом специализированном магазине кусок трубы с патрубком, естественно, такого же диаметра, как и труба водопровода.

Врезка без разрезания — несколько простых шагов

Из приобретенного отрезка трубы нужно вырезать патрубок, но таким образом, чтобы на его торце получился элемент типа «пол-трубы». Именно он должен обеспечивать надежное перекрытие места будущей врезки. Проще говоря, должна образоваться как бы вторая стенка трубы. В определенном заранее месте сверлится отверстие, диаметр которого должен соответствовать диаметру патрубка.

На всю внутреннюю поверхность фланца равномерным слоем наносится любой невысыхающий герметик, к примеру, «Body 940». Его стоит искать в автомагазинах, в отделах автокосметики. Этим же составом смазывают участок вокруг отверстия, но до самого отверстия не нужно доходить где-то на 1 см.

Далее при монтаже такого криволинейного фланца на трубу придется воспользоваться я таким крепежным элементом, как хомут для врезки в трубу. Вернее их понадобится две штуки, чтобы притянуть края по обе стороны. Затягивать хомуты нужно очень аккуратно, но так, чтобы герметик начал выдавливаться из-под фланца. Остатки смазки удаляются.

Внимание! Если выполняется врезка в полиэтиленовую трубу водопровода (канализации), где фиксируется небольшое давление, то использованием хомутов является необязательным условием. Можно фланец, использовав широкую изоленту, просто «прибинтовать».

Бывают случаи, когда более рациональным решением будет использование готового тройника, с большим размером поперечного сечения. При этом с него нужно спилить тот отрезок трубы, где нет патрубка. В этом случае общая процедура будет включать продольное разрезание трубы, высверливание в оставшемся отрезке отверстия, а затем монтаж к нему патрубка.

Готовые спецсредства для врезки — сиделки и адаптеры

Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:

  • Внедрение адаптеров. Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
  • Использование врезок. Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.

Врезка без давления

Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:

  • Перекрыта водоподача в канализацию.
  • Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
  • На трубу надевается адаптер и затягивается болтами.
  • Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

Врезка под давлением

Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.

Важно! Седелка на трубу – это деталь трубопровода, которая состоит из 2-х частей, обжимающих трубу с 2-х сторон. В быту седелку очень часто называют – «хомут для врезки».

С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы.

Врезаться в трубопровод под давлением поможет седелка

При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.

Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.

При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода.

Оцените статью: Поделитесь с друзьями!

Врезка в полиэтиленовые трубопроводы с давлением 1,0 МПа

В свете актуализации применения полиэтиленовых труб больших диаметров (до 630 мм) при строящихся газопроводах насущным становится вопрос о возможности осуществления врезки в существующую линию ПЭ газопровода труб диаметром от 110 мм.

Существующие технологии, применяемые при проведении подобных мероприятий, предполагают остановку работы газопровода с использованием в процессе редукционного тройника. Это влечет за собой немалые расходы. Существует вариант, не требующий отключения от сети, но в этом случае должно применяться специальное фитинги марки Friatec, Georg Fischer, AGRU и других производителей.

Седелка типа «Сатурн»

GF производит продукт, называемый Branch Fitting, который можно описать как «накладываемый фитинг». Однако такая деталь приспособлена для использования на новых газопроводах диаметром 90–125 мм. Диаметр же существующей трубы может составлять до 250 мм. С помощью аналогичного продукта от Friatec в комплексе с шаровым краном d-90 можно перекрывать газовую линию диаметром 250–450 мм.

Данные варианты дают возможность врезать существующий ПЭ газопровод в ново построенную ветку, однако в значительной мере осложняют задачу проектировщика, ограничивая его действия при выборе диаметра рабочей трубы.

Парадокс состоит в том, что для проведения подобных работ необходимо оборудование, которое обойдется монтажной компании-подрядчику порядка 4–5 тыс. евро. Но за работы, связанные с врезкой, отвечают эксплуатационные службы, поэтому, по логике, и оборудование приобретать должны они. Однако такого рода работ сегодня выполняется столь мало, что такие расходы окажутся попросту нецелесообразными.

Патрубок-накладка FRIALEN (FRIATEC)

Аренда оборудования для врезки в ПЭ газопроводы

Именно аренда необходимого оборудования, казалось бы, становится выходом из описанной ситуации. С этой целью наша компания приобрела один комплект, но идея не нашла своего развития именно по причине высокой его стоимости. Величина залога, а также необходимость выезда наших специалистов на объект с целью обучения сотрудников монтажной организации – все это становится ощутимой затратной частью для подрядчика, в рабочую смету которого подобные расходы попросту не заложены. Да и – опять же – официально вопросами врезки занимаются соответствующие службы.

Однако реалии диктуют свои правила, и в свете жесткой конкуренции исполнитель пытается предоставить заказчику комплексный сервис, включающий в себя, в том числе, и врезку смонтированного ПЭ газопровода в существующую систему. Но на этой стадии подрядчик вынужден каким-то образом решать проблему финансового характера.

Узел врезки

Выход из ситуации

Если оттолкнуться от принципов гидродинамики, станет совершенно понятно, что даже использование стандартных седелок с пропускной способностью 63 мм, а также применение давно известной технологии врезки с их помощью в трубопроводы от 315 мм и более, становится выходом из такой ситуации. При этом, посредством соединения между собой нескольких подключенных седелок, можно исключить известную проблему с понижением входного диаметра.

При этом седелки должны монтироваться на газопровод диаметром до 500 мм на расстоянии друга от друга не меньше 40 см (от одной оси входного отверстия до другой). Их необходимое количество определяется путем гидравлического расчета узла врезки нового трубопровода, а между собой они соединяются посредством параллельного подсоединения трубы с диаметром аналогичным диаметру существующего газопровода.

Чтобы получить подобную конструкцию, понадобятся хорошо известные монтажникам элементы: седелки с выходным отверстием d-63 и редукционные тройники с диаметром, соответствующим диаметру построенного газопровода и выходом на d-63. На предложенном изображении можно наглядно увидеть, как будет выглядеть рабочий узел врезки.

Опубликовано: 6 октября 2016 г.

<<< Назад к списку новостей

Арматура для врезки под давлением 200/20, 200/25, 200/32, 200/40, 200/50, 200/63 мм FOX

Седелка электросварная арматура для врезки под давлением 200/20, 200/25, 200/32, 200/40, 200/50, 200/63 мм fox в наличии на нашем складе в Санкт-Петербурге. Предназначена для ответвления под давлением от трубопровода пнд диаметром 200 мм в бок трубой пнд диаметром 20, 25, 32, 40, 50, 63 мм. Оснащена фрезой для врезки под давлением и позволяет осуществить врезку в трубопровод без отключения потребителей.

Седелки электросварные с фрезой 200/20 мм, 200/25 мм, 200/32 мм, 200/40 мм, 200/50 мм, 200/63 мм fox имеют газсерт и применимы для труб пнд на всех объектах как газоснабжения, в первую очередь — на объектах пао газпром, так и на объектах водоснабжения, водоотведения, пожаротушения, а также в трубопроводных инженерных системах промышленности, канализации, дренирования.

Цена электросварного накладного ухода с фрезой 200/20 мм, 200/25 мм, 200/32 мм, 200/40 мм, 200/50 мм, 200/63 мм fox указана в прайс-листе на сайте в разделе цена. Купить накладной уход fox в Санкт-Петербурге Вы можете по адресу ул. Салова 53. Цена указана с ндс.

Электросварная арматура для врезки под давлением 200/20, 200/25, 200/32, 200/40, 200/50, 200/63 мм fox приваривается к трубам пнд из ПЭ 100, ПЭ 100 RC, ПЭ 80, ПЭ 63, ПЭ 50 в соответствии с DIN 8074/75, EN 1555-2, EN 12201-2, ISO 4437 с помощью аппарата fox eurotech. Сварка рекомендуется при температуре окружающей среды в пределах от минус 5 до плюс 35 градусов.

Технологическим преимуществом седёлок fox 200/20, 200/25, 200/32, 200/40, 200/50, 200/63 мм является специальная промежуточная вкладка, при нагреве которой происходит одновременная приварка накладного ухода и трубы к этой вкладке. Результат — высокое качество сварки вследствие лучшей компенсации возможных зазоров в виде пустот между трубой пнд и седелкой.

Типоразмеры электросварных седелок fox с фрезой

  • Cедловидный тройник с краном
  • Cедловидный тройник
  • Седелка с параллельным отводом
Размер (мм) Код продукта A (мм) B (мм) C (мм) Вес (кг)
75/32 ZNF07503211 305 140 111 2,400
75/63 ZNF07506311 305 140 111 2,455
90/32 ZNF09003211 305 140 111 2,450
90/63 ZNF09006311 305 140 111 2,513
110/32 ZNF11003211 305 140 111 2,612
110/63 ZNF11006311 305 140 111 2,663
125/32 ZNF12503211 305 140 111 2,550
125/63 ZNF12506311 305 140 111 2,605
160/32 ZNF16003211 335 140 111 2,812
160/63 ZNF16006311 335 140 111 2,871
180/32 ZNF18003211 335 140 111 2,450
180/63 ZNF18006311 335 140 111 2,512
200/32 ZNF20003211 335 140 111 2,570
200/63 ZNF20006311 335 140 111 2,616
225/32 ZNF22503211 305 140 111 2,790
225/63 ZNF22506311 305 140 111 2,837
250/32 ZNF25003211 305 140 111 2,830
250/63 ZNF25006311 305 140 111 2,893
Размер (мм) Код продукта A (мм) B (мм) C (мм) Вес (кг)
40/32 TS04003211 130 118 76 0,340
50/32 TS05003211 149 105 67 0,600
63/25 TS06302511 148 105 67 0,590
63/32 TS06303211 149 105 67 0,595
63/40 TS06304011 149 105 67 0,600
75/25 TS07502511 151 105 67 0,533
75/32 TS07503211 151 105 67 0,547
75/40 TS07504011 151 105 67 0,541
75/63 TS07506311 193 161 100 0,710
90/25 TS09002511 235 140 86 1,039
90/32 TS09003211 235 140 110 1,040
90/50 TS09005011 235 140 110 1,085
90/63 TS09006311 235 140 110 1,148
110/25 TS11002511 175 105 66 0,784
110/32 TS11003211 175 105 66 0,835
110/40 TS11004011 175 105 67 0,836
110/50 TS11005011 245 140 111 1,226
110/63 TS11006311 245 140 111 1,296
125/25 TS12502511 175 105 66 0,784
125/32 TS12503211 175 105 66 0,783
125/40 TS12504011 175 105 67 0,789
125/50 TS12505011 245 140 109 1,178
125/63 TS12506311 245 140 109 1,250
140/32 TS14003211 245 140 111 1,023
140/63 TS14006311 245 140 111 1,136
160/25 TS16002511 275 140 86 1,400
160/32 TS16003211 275 140 111 1,385
160/40 TS16004011 275 140 111 1,409
160/50 TS16005011 275 140 111 1,440
160/63 TS16006311 275 140 111 1,510
180/25 TS18002511 275 140 86 1,116
180/32 TS18003211 275 140 111 1,115
180/40 TS18004011 275 140 111 1,126
180/50 TS18005011 275 140 111 1,161
180/63 TS18006311 275 140 111 1,230
200/25 TS20002511 270 140 86 1,345
200/32 TS20003211 270 140 111 1,119
200/40 TS20004011 270 140 111 1,145
200/50 TS20005011 270 140 111 1,176
200/63 TS20006311 245 140 111 1,458
225/25 TS22502511 270 140 86 1,134
225/32 TS22503211 245 140 111 1,334
225/40 TS22504011 245 140 111 1,350
225/50 TS22505011 265 140 111 1,169
225/63 TS22506311 245 140 111 1,474
250/25 TS25002511 245 140 86 1,373
250/32 TS25003211 245 140 111 1,384
250/40 TS25004011 245 140 111 1,390
250/50 TS25005011 245 140 111 1,425
250/63 TS25006311 245 140 111 1,517
280/25 TS28002511 240 140 86 1,373
280/32 TS28003211 240 140 111 1,384
280/40 TS28004011 240 140 111 1,390
280/50 TS28005011 240 140 111 1,425
280/63 TS28006311 240 140 111 1,517
315/25 TS31502511 247 140 86 1,365
315/32 TS31503211 247 140 111 1,384
315/40 TS31504011 247 140 111 1,424
315/50 TS31505011 247 140 111 1,492
315/63 TS31506311 247 140 111 1,526
Размер (мм) Код продукта A (мм) B (мм) C (мм) Вес (кг)
75/25 TSR07502511 152 105 63 0,533
75/32 TSR07503211 152 105 66 0,548
75/40 TSR07504011 152 105 68 0,541
90/25 TSR09002511 235 140 86 1,039
90/32 TSR09003211 235 140 111 1,040
90/50 TSR09005011 235 140 111 1,085
90/63 TSR09006311 235 140 111 1,148
110/25 TSR11002511 175 105 67 0,827
110/32 TSR11003211 175 105 67 0,835
110/40 TSR11004011 175 105 67 0,838
110/50 TSR11005011 245 140 111 1,226
110/63 TSR11006311 245 140 111 1,296
125/25 TSR12502511 175 105 67 0,784
125/32 TSR12503211 175 105 67 0,783
125/40 TSR12504011 175 105 67 0,789
125/50 TSR12504011 245 140 111 1,178
125/63 TSR12506311 245 140 111 1,250
160/25 TSR16002511 275 140 86 1,400
160/32 TSR16003211 275 140 111 1,385
160/40 TSR16004011 275 140 111 1,409
160/50 TSR16005011 275 140 111 1,440
160/63 TSR16006311 275 140 111 1,510
180/25 TSR18002511 275 140 86 1,116
180/32 TSR18003211 275 140 111 1,115
180/40 TSR18004011 275 140 111 1,126
180/50 TSR18005011 275 140 111 1,161
180/63 TSR18006311 275 140 111 1,230
200/25 TSR20002511 270 140 86 1,345
200/32 TSR20003211 270 140 111 1,119
200/40 TSR20004011 270 140 111 1,145
200/50 TSR20005011 270 140 111 1,176
200/63 TSR20006311 270 140 111 1,458
225/25 TSR22502511 270 140 86 1,134
225/32 TSR22503211 245 140 86 1,334
225/40 TSR22504011 245 140 111 1,350
225/50 TSR22505011 265 140 111 1,169
225/63 TSR22506311 245 140 111 1,474
250/25 TSR25002511 245 140 86 1,373
250/32 TSR25003211 245 140 111 1,384
250/40 TSR25004011 245 140 111 1,390
250/50 TSR25005011 245 140 111 1,425
250/63 TSR25006311 245 140 111 1,517
280/25 TSR28002511 245 140 86 1,373
280/32 TSR28003211 245 140 111 1,384
280/40 TSR28004011 245 140 111 1,390
280/50 TSR28005011 245 140 111 1,425
280/63 TSR28006311 245 140 111 1,517
315/25 TSR31502511 245 140 86 1,365
315/32 TSR31503211 245 140 111 1,384
315/40 TSR31504011 245 140 111 1,424
315/50 TSR31505011 245 140 111 1,492
315/63 TSR31506311 245 140 111 1,526
← электросварные седелки fox с фрезой

Врезка под давлением / Наши услуги / СМС-Комплект

Заказать продукцию прямо сейчас
вы можете по телефону: +7 (351) 777-89-97

Врезка в трубу под давлением подразумевает подключение дополнительных отводов к магистральной трубе без ее перекрытия. Для этого процесса нужны специальные инструменты и знание специфики работы. Для начала процесса врезки в магистральные трубопроводы  нужно соответствующее разрешение.

Процесс врезки под давлением в металлические и пнд трубы начинается с установки специального хомута с вентилем, засверловочного хомута, хомут-обоймы. Данная деталь охватывает трубу с обеих сторон, а к отводному патрубку присоединяется дополнительный трубопровод. Засверловочные хомуты имеют специальный регулировочный затворный механизм и дополняются разъемами поворотного типа, насадками.

Особенностью врезки под давлением в металлические трубы является использование особого сверла, ведь зачастую магистральные трубы имеют большой диаметр и к ним нельзя применять сварку.  Фланец устанавливается на основную трубу, а к его задвижке крепится специальный инструмент. Далее, через открытую задвижку, фреза нужного размера начинает сверление. Процесс сверления проводится на небольших оборотах с малым давлением на стенку трубы, чтобы она не лопнула.

При врезке под давлением в ПНД трубу, устанавливается седелка или хомут, к отводу которого крепят дополнительную трубу. Соединяются элементы методом электросварки. Далее производится высверливание отверстия специальным устройством, которое при закручивании перекрывает подачу. После успешного образования отверстия, оно выкручивается, что открывает подачу жидкости в дополнительную трубу. На устройство надевается специальный колпак, защищающий от повреждений.

Врезка под давлением имеет много преимуществ. К ним можно отнести отсутствие необходимости отключения магистральной трубы, слива жидкости, простоту монтажа. Также, к плюсам можно отнести экономию времени и денег, что очень важно для жителей.

Поскольку врезка труб под давлением требует определенных навыков и знаний, то выполнять это процесс должны профессионалы. Наша компания имеет большой опыт по врезке труб под давлением. Мы предлагаем как оборудование для данного процесса, так и непосредственно выполнение врезных работ. Импортное оборудование и квалифицированный персонал гарантируют качество услуг. Чтобы более подробно узнать о врезке труб под давлением, звоните нам по телефону.

Врезка в ПНД, стальные и чугунные трубы под давлением

Врезка в трубу водопровода под давлением возникает при необходимости провести питьевую или техническую воду в жилое или производственное строение, без необходимости перекрытия напорной магистрали и опорожнения систем водоснабжения или пожаротушения.

Компания KROMBER оказывает услуги по врезке в стальной и полиэтиленовый (ПНД) магистральный трубопровод системы водоснабжения при следующих технических условиях существующего трубопровода:

  • Материал трубопровода: ПНД (Полиэтилен низкого давления) / Сталь / Чугун .
  • Диаметр магистрального трубопровода: 32-325mm.
  • Диаметр радиального трубопровода: 20-160mm (зависит от диаметра существующего магистрального трубопровода).
  • Давление в системе магистрального трубопровода: Не имеет значения.
  • Наличие технического колодца: Не имеет значения.
  • Отсутствие воды в техническом колодце: Не имеет значения.
  • Наличие подключения к электрической сети 220В: Не имеет значения.

Согласно Техническим требованиям АО «Мосводоканал» по строительству и реконструкции систем водоснабжения и водоотведения (в редакции от 01 августа 2020 года), нормативным документам ГОСТ 18599-2001, СП 40-102-2000, СП 399.13258000.2018 и МГСН 6.01-03, при врезке в трубу водопровода под давлением применяются электросварные соединительные элементы (фитинги) с закладными нагревательными элементами и пластиковая шаровая арматура (шаровые краны), которые предназначены как для колодезного, так и безколодезного (подземного) монтажа.

Электросварные соединительные элементы (фитинги) монтируются посредством специальных полностью автоматических паяльных аппаратов с ЧПУ (CNC), что обеспечивает максимальное прочное соединение фитингов между собой и более чем 50-ти летний срок их эксплуатации, а также 10-ти летнюю гарантию их от их производителей.

Компания KROMBER осуществляя врезку в трубу ПНД под давлением использует только комплектующие от ведущих европейских производителей соединительных элементов и запорной арматуры: +GF+ GEORG FISCHER (Швейцария) и FRIALEN (Германия).

Стальные и пластиковые трубопроводы ПНД применяются при прокладке наружных и внутренних сетей водоснабжения, водоотведения, подземных (наружных) и внутренних системах пожарного водопровода и газоснабжения, монтаже внутренних водосточных систем, монтаже наружных ливневых канализационных систем, аварийных работах и техническом обслуживании инженерных систем. Наличие в продаже большого спектра электромуфтовых и сегментных фитингов ПНД позволяет решать задачи от простого и надёжного соединения двух труб, до устройства сложнейших узлов, включая выход на соединения из металла, врезку в действующий водопровод и газопровод.

  • Наружная и внутренняя системы пожарного водопровода (пожаротушения).
  • Система питьевого и технического водоснабжения, система сбора сточных вод, внутренняя водосточная и наружная ливневая канализация.
  • Система транспортировки нефти и газа, химических веществ в производстве.
  • Системы ирригации в сельском хозяйстве.
  • Системы транспортировки технологических жидкостей.
  • Аварийные ремонты инженерных сетей.

Врезка в трубу под давлением. Стоимость работ.

Стоимость монтажных работ по врезке в трубу ПНД или стальную трубу под давлением на объекте заказчика вариативна и зависит нижеследующих факторов:

  • Удаленность расположения объекта.
  • Сложность выполняемых работ.
  • Материал водопроводной магистрали.
  • Объем выполняемых работ.
  • Строительной готовности объекта.
  • Наличия на объекте подключения к электрической сети.
  • Наличия технический условий и проектной документации (при необходимости) для подключения к магистральным инженерным сетям.
  • Соответствие проекта техническому решению для проведения работ.
  • Качество комплектующих используемых при монтаже внутренних водосточных систем. При низком качестве комплектующих (трубы и фитинги) время монтажа увеличивается, что влечет за собой увеличение времени и стоимости проведения работ по монтажу системы водоснабжения.

Ориентировочная стоимость работ составляет от 12 000 за один рабочий день (8 часов) монтажных работ. Условия оплаты:

  • 100% предоплата за материалы.
  • 80% предоплата до начата работ при заключении Договора.
  • 20% после выполнения всех монтажных работ и подписания Актов выполненных работ и предоставления протоколов сварных соединений.

Для более подробного расчета стоимости и сроков по выполнению монтажных работ необходимо связаться с нами в форме Обратной связи или по телефону +7 (495) 792 75 25.

Врезка в трубу под давлением выполняется строго согласно Договору на оказание услуг. По завершении работ предоставляются Акты выполненных работ и протоколы сварных соединений. Возможен как безналичный, так и наличных расчет.

Сопроводительная документация.

При исполнении работ по врезке в трубу под давлением предоставляется следующий комплект Документов:

  • Договор на оказание услуг по монтажу трубопроводов. Заключение Договора на оказание услуг происходит до начала работ и поставки материала.
  • Счет на оплату услуг по Договору.
  • Акт выполненных работ.
  • Протоколы сварных соединений (в печатном и/или электронном виде на USB накопителе).

% PDF-1.7 % 9 0 объект > эндобдж xref 9 123 0000000016 00000 н. 0000003163 00000 п. 0000003260 00000 н. 0000004389 00000 п. 0000004414 00000 н. 0000005037 00000 н. 0000005148 00000 п. 0000005261 00000 п. 0000005642 00000 н. 0000005783 00000 н. 0000005818 00000 н. 0000006353 00000 п. 0000006733 00000 н. 0000007196 00000 н. 0000007327 00000 н. 0000012217 00000 п. 0000012610 00000 п. 0000012764 00000 п. 0000012900 00000 п. 0000013299 00000 п. 0000013550 00000 п. 0000018674 00000 п. 0000023865 00000 п. 0000023892 00000 п. 0000024047 00000 п. 0000024197 00000 п. 0000029956 00000 н. 0000030209 00000 п. 0000030367 00000 п. 0000035795 00000 п. 0000036055 00000 п. 0000036236 00000 п. 0000041995 00000 п. 0000048052 00000 п. 0000053361 00000 п. 0000074331 00000 п. 0000074448 00000 п. 0000075662 00000 п. 0000075967 00000 п. 0000100874 00000 н. 0000130785 00000 н. 0000131262 00000 н. 0000131528 00000 н. 0000150362 00000 н. 0000150445 00000 н. 0000150514 00000 н. 0000153162 00000 н. 0000153231 00000 н. 0000153310 00000 н. 0000163060 00000 н. 0000163333 00000 н. 0000163544 00000 н. 0000163569 00000 н. 0000163940 00000 н. 0000164034 00000 н. 0000164680 00000 н. 0000164960 00000 н. 0000165048 00000 н. 0000165476 00000 н. 0000165745 00000 н. 0000165780 00000 н. 0000166009 00000 н. 0000166363 00000 н. 0000166481 00000 н. 0000166684 00000 н. 0000166796 00000 н. 0000166999 00000 н. 0000167111 00000 н. 0000167313 00000 н. 0000167424 00000 н. 0000167626 00000 н. 0000167738 00000 н. 0000167942 00000 н. 0000168053 00000 н. 0000168167 00000 н. 0000168281 00000 н. 0000227438 00000 н. 0000289507 00000 н. 0000346996 00000 н. 0000347024 00000 н. 0000347107 00000 н. 0000347252 00000 н. 0000347397 00000 н. 0000347485 00000 н. 0000347655 00000 н. 0000347823 00000 н. 0000347992 00000 н. 0000348075 00000 н. 0000348220 00000 н. 0000348303 00000 п. 0000348448 00000 н. 0000348809 00000 н. 0000348928 00000 н. 0000349073 00000 н. 0000349238 00000 п. 0000349402 00000 п. 0000349567 00000 н. 0000349738 00000 н. 0000349857 00000 н. 0000350045 00000 н. 0000350432 00000 н. 0000350819 00000 н. 0000350940 00000 н. 0000351129 00000 н. 0000351317 00000 н. 0000351504 00000 н. 0000351689 00000 н. 0000351859 00000 н. 0000352028 00000 н. 0000352196 00000 н. 0000352366 00000 н. 0000352535 00000 н. 0000352702 00000 н. 0000352781 00000 н. 0000352928 00000 н. 0000353007 00000 н. 0000353154 00000 н. 0000353324 00000 н. 0000353692 00000 н. 0000353896 00000 н. 0000354704 00000 н. 0000355014 00000 н. 0000002756 00000 н. трейлер ] / Назад 405690 >> startxref 0 %% EOF 131 0 объект > поток ht + q_6́Iav @; pe6 + qXkBk (‘(J’ $ -98wA8: # F44% n: r ~ Ba / Vkk? XL «6R 괱 j2A» DXI`36 f $ ݃91 # Vgo9 ؒ + puʹJ / ~ d, H> Nȩs *! {ޥ Ы9)> Y # u үeH \%.; ʝV⹊) uQR / K-I8`

Fortiline | 8 «DR11 SS STIFF INSERT DIPS


Обзор продукта

{{vm.product.properties.LONGDESCRIPTION}}


Особенности и преимущества

{{vm.product.properties.FEATURESBENEFITS}}


Технические характеристики

{{section.sectionName}}:

{{option.description}}


Размеры упаковки

  • Высота {{vm.product.shippingHeight}}

  • Длина {{vm.product.shippingLength}}

  • Масса {{vm. product.shippingWeight | номер 2 }}

  • Объем {{vm.product.properties.packageVolume}}


Дополнительная информация

{{vm.product.properties [‘AdditionalInformation’]}}


FAQ

Часто задаваемые вопросы Труба из ПНД для систем распределения и передачи воды

А.ОБЩИЕ

В. 1 Безопасна ли труба из ПНД для питьевой воды?
Да. Трубы HDPE, сертифицированные для использования с питьевой водой, производятся из полиэтиленовых компаундов, рассчитанных на давление и одобренных NSF для коммунального водоснабжения.

Q. 2 Доступны ли трубы из ПНД с внешним диаметром трубы как из высокопрочного чугуна, так и из чугуна с шаровидным графитом?
Да, трубы HDPE доступны как в виде железных труб (IPS), так и размеров труб из высокопрочного чугуна DIPS), иногда также называемых размерами чугунных труб (CIPS).Труба HDPE размера IPS имеет такой же внешний диаметр, как труба из черного чугуна или углеродистой стали. HDPE размера DIPS имеет тот же внешний диаметр, что и труба из чугуна / чугуна с шаровидным графитом. Обычно трубы из чугуна с шаровидным графитом имеют диаметр от 4 до 36 дюймов. Доступны размеры железных труб от ¾ дюйма до 65 дюймов в диаметре.

В. 3 Доступны ли трубы из ПНД малого диаметра и трубки как для железных труб с внутренним диаметром , так и для медных труб?
Да, трубы из полиэтилена низкого давления малого диаметра доступны как с контролируемым внутренним диаметром (SIDR), так и с контролируемым внешним диаметром медных труб (CTS-SDR). Обычно трубы SIDR доступны от ½ дюйма до 3 дюймов в диаметре, в то время как изделия из медных труб обычно доступны в размерах от дюйма до 2 дюймов.

Q. 4 Где можно найти информацию о размерах, такую ​​как внешний диаметр, толщина стенки и внутренний диаметр труб HDPE различных размеров?
Обычно их можно найти в опубликованной литературе производителей труб из полиэтилена высокой плотности и в стандартах ASTM. Их также можно найти в Приложении к Главе 6 Справочника PPI по полиэтиленовым трубам, 2-е изд.

В. 5 Что означает аббревиатура HDPE?
HDPE — полиэтилен высокой плотности.

В. 6 Как использование трубы HDPE позволяет сэкономить деньги на коммунальном хозяйстве?
Труба HDPE обеспечивает самую низкую стоимость жизненного цикла по сравнению с другими системами благодаря значительному уменьшению или отсутствию утечки, увеличению оплачиваемых долларов, экономии воды, меньшему количеству новых водоочистных сооружений, меньшему количеству обслуживающих бригад, сокращению сезонных разрывов водопроводных магистралей и отсутствию потеря пропускной способности в долгосрочной перспективе. См. Документ CSIRO «Анализ жизненного цикла водных сетей», представленный на выставке Plastics Pipe XIV, Будапешт, 2008 г.

В. 7 Являются ли трубы из ПНД «зеленым» решением для трубопроводов?
Да. Это безопасно при производстве, использовании или сжигании. Это помогает сохранить воду и электричество, поскольку нет потерь воды через сварное соединение.

В. 8 Что означают термины DR и SDR?
DR означает размерное соотношение, которое представляет собой средний внешний диаметр (примечание: DR также используется для труб из ПВХ), деленный на минимальную толщину стенки.Стандартное соотношение размеров (SDR) — это конкретный DR, основанный на предпочтительной числовой серии ANSI. Использование SDR позволяет производителям производить трубы в соответствии с набором стандартизированных DR. SDR включают 9, 11, 13,5, 17, 21, 26 и 32,5. Все SDR являются DR, но не все DR являются SDR.

В. 9 Почему сварное соединение лучше прокладки?
Соединенный плавлением трубопровод можно рассматривать как непрерывный трубопровод без соединений. С другой стороны, уплотнения являются потенциальным источником утечек и потерь воды во многих системах водоснабжения.Утечки могут возникнуть, если прокладка установлена ​​неправильно, если на прокладке налипает грязь или песок, если прокладка не смазана должным образом, если в трубопроводе возникает отрицательное давление (вакуум), если происходит движение грунта или уплотнение траншеи, если оно значительно происходит тепловое изменение и если прокладки выдуваются из-за скачков давления. Плавленые соединения намного превосходят уплотнения для предотвращения утечек.

Q. 10 Сэкономит ли бестраншейная установка деньги по сравнению с проходкой траншей открытым способом?
С каждым днем ​​все больше коммунальных предприятий осознают преимущества бестраншейных технологий.В настоящее время устанавливается больше бестраншейных проектов, чем в прошлом, из-за экономии средств. Экономия может быть достигнута за счет более быстрой установки, более быстрых разрешений и времени проектирования, меньшего количества сбоев для бизнеса и жителей, меньшего ущерба паркам и участкам и меньшего нарушения дорожного полотна (и последующего ремонта дороги).

B. Инженерные свойства и проектирование системы

В. 11 Является ли тепловое расширение и сжатие трубы HDPE проблемой?
Нет. Все трубы расширяются и сжимаются при изменении температуры.Ключевым моментом является управление возникающей термической нагрузкой. Как и в случае со всеми материалами, при проектировании системы трубопроводов из полиэтилена высокой плотности необходимо учитывать расширение и сжатие. Заглубленные трубопроводы обычно не двигаются из-за трения о грунт. Тем не менее, тепловые эффекты необходимо учитывать для применений выше класса. Неограниченный коэффициент теплового расширения для трубы HDPE составляет приблизительно 9×10-5 дюймов / дюйм / oF. Информацию о тепловых расчетах для закрепленных и неограниченных наземных трубопроводов и трубопроводов с скользящей футеровкой можно найти в Справочнике PPI по полиэтиленовым трубам, 2-е изд.

В. 12 После того, как ПНД был закопан и позволил расслабиться, будет ли труба продолжать расширяться, а сильно сжиматься при колебаниях температуры?
Нет. При заглублении трубы из ПНД температура системы становится намного более стабильной, чем в наземном трубопроводе, и, следовательно, изменение размеров будет гораздо меньше. В большинстве систем заглубленная труба ПНД не перемещается после того, как она была закопана.

В. 13 Почему существует разница в номинальном давлении (PR) и номинальном рабочем давлении (WPR) при сравнении трубы HDPE и трубы PVC?
Термин номинальное давление (PR) относится к статическому давлению трубы , рассчитанному на основе гидростатических расчетных оснований (HDB) с соответствующим расчетным коэффициентом (DF) и для трубопровода без потока.Однако во всех муниципальных системах водоснабжения используется проточная вода. Например, труба HDPE (PE4710) DR 17 имеет номинальное статическое давление для воды 125 фунтов на квадратный дюйм. Номинальное рабочее давление (WPR) основано на реальных системных требованиях и составляет номинальное динамическое давление , то есть номинальное давление для трубы с проточной водой. WPR включает поправку на скачки давления гидравлического удара. При ежедневной повторяющейся средней скорости пульсации потока 5 футов в секунду и при 80 ° F номинальное рабочее давление трубы HDPE (PE4710) DR 17 также составляет 125 фунтов на кв. аналогично, номинальное рабочее давление для ПВХ DR

18 составляет 120 фунтов на кв. Дюйм в соответствии с AWWA C900-07, уравнение 4.Таким образом, PE 4710 имеет более высокое номинальное рабочее давление, чем ПВХ в этих обычных условиях. Резюме показано ниже:

Кроме того, на основе AWWA C900-07, Пример B.2, модифицированного с повторяющейся скоростью нагнетания 5 кадров в секунду, расчетное количество циклов до отказа для трубы из ПВХ DR18 составляет менее 1 миллиона циклов, а усталостный ресурс составляет около 20 лет, что составляет менее половины 50-летнего расчетного срока службы, который требовался в примере; кроме того, предполагаемых 55 циклов в день может быть недостаточно; при условии, что 1 цикл помпажа каждые 15 минут (96 циклов в день) и повторяющаяся скорость помпажа 5 кадров в секунду приводит к усталостному ресурсу около 11 лет. С другой стороны, IGN 4-37-02, «Расчет с учетом перенапряжения и усталостных условий для труб из термопласта», может использоваться, чтобы показать, что при тех же условиях труба HDPE DR17 имеет усталостную долговечность 10 000 000 циклов или более 100 лет. Это поразительное различие связано с прочностью и сопротивлением усталости HDPE.

В. 14 Где я могу найти технические характеристики, такие как значения модуля и прочности на разрыв для труб из ПНД?
Технические данные для труб из полиэтилена высокого давления можно найти в главе 3 Справочника PPI по полиэтиленовым трубам, 2-е изд.

В. 15 Должен ли я беспокоиться о долгосрочных эффектах ползучести?
Все пластмассовые материалы, включая HDPE и PVC, подвержены ползучести. Правильная конструкция, например, использование долговременного модуля упругости материала, где это необходимо, учитывает эффекты ползучести.

В. 16 Имеется ли потеря потока в трубе из ПНД из-за внутреннего валика в результате процесса стыковой сварки ?
Наплавленный валик очень мало влияет на поток, поскольку он в основном закруглен и очень мало выступает на
на внутренней поверхности трубы. Во-вторых, C-фактор Хазена-Вильямса, равный 150, учитывает внутренний валик.Полевые испытания подтверждают, что коэффициент C 150, используемый в уравнении Хазена-Вильямса, правильно рассчитывает фактический расход и что валик не имеет гидравлического значения ни для давления, ни для потока. Коэффициент трения Хазена-Вильямса C для полиэтиленовой трубы был определен в гидравлической лаборатории с использованием отрезков трубы, соединенных плавлением, с имеющимся внутренним валиком.

В. 17 Будет ли солнечный свет отрицательно влиять на трубы из ПНД?
Солнечный свет не является проблемой, если используется черная труба. Технический углерод, используемый в большинстве труб из полиэтилена высокой плотности, является наиболее эффективным стабилизатором ультрафиолета, и поэтому черный цвет является рекомендуемым цветом труб для длительного использования или хранения.Труба такого цвета обеспечит десятилетия использования на открытом воздухе, как и при черной оболочке кабеля линии электропередачи. Трубы из полиэтилена высокой плотности, произведенные не черного цвета, также могут поставляться для наружного использования (хранения и использования), но их ожидаемый срок службы намного меньше и обычно указывается для определенного периода времени. С вопросами по этой теме следует обращаться к производителю труб.

В. 18 Каков ожидаемый срок службы труб из ПНД в системах водоснабжения?
Многие установки труб из HDPE в системах водоснабжения уже достигли 50 лет успешной эксплуатации.Промышленность по производству полиэтиленовых труб оценивает срок службы труб из полиэтилена высокой плотности, по консервативным оценкам, в 50-100 лет. Это относится к экономии затрат на замену для будущих поколений.

В. 19 Будет ли труба ПНД плавать в воде?
Да, труба HDPE, поскольку ее плотность немного меньше плотности воды, будет плавать, даже когда она заполнена водой. Когда желательно обеспечить проходимость лески, доступны различные формы хомутов, седел и накладных устройств плавучести. При установке подводного трубопровода с анкерным креплением важно указать правильный вес и расстояние между грузами.Практичная альтернатива — анкерные болты. По возможности подводный трубопровод следует прокладывать в траншее с защитным покрытием из щебня. См. Главу 10 Справочника PPI по полиэтиленовым трубам, 2-е изд.

В. 20 В каком максимальном и минимальном диапазоне температур можно использовать трубы из ПНД для давления воды ?
Типичный диапазон рабочих температур трубы из ПНД составляет от -40 ° F (-400 ° C) до 140 ° F (60 ° C), хотя некоторые изделия могут выдерживать рабочее давление до 180 ° F (82 ° C).Поскольку вода замерзает ниже 32oF (00C), практический нижний предел температуры воды составляет 32oF (0oC). Для получения информации о применении проконсультируйтесь с производителем труб.

В. 21 Будет ли при использовании трубы HDPE такой же расход потока, как у трубы из ковкого чугуна с шаровидным графитом ID с таким же внешним диаметром?
Внутренняя поверхность трубы HDPE лишена шероховатости, которая помещает ее в категорию «гладкая труба», которая обеспечивает самое низкое сопротивление потоку жидкости. Для водоснабжения расчетный коэффициент Хазена и Вильямса для труб из ПНД составляет 150 и не меняется с течением времени. Напротив, коэффициент C для железных труб и других традиционных трубопроводов со временем резко снижается из-за коррозии и образования бугорков или биологического накопления. Принимая во внимание эти преимущества, часто можно использовать трубы из ПНД с меньшим внутренним диаметром, чем трубы из высокопрочного чугуна, и при этом достичь или превысить требуемые параметры потока по проекту. Приветствуется подробное изучение расчетов расхода.Коэффициенты потока и гидравлические расчетные уравнения см. В главе 6 Справочника PPI по полиэтиленовым трубам, 2-е изд.

В. 22 Каково максимальное номинальное давление воды для трубы из ПНД?
Максимальный номинал зависит от нескольких факторов, кода обозначения материала, из которого изготовлена ​​труба, DR трубы и расчетной рабочей температуры в применении. Примеры номинальных значений и допустимого давления см. В таблицах ниже:

В следующей таблице приведены класс давления по AWWA C901-08, номинальное давление и допустимое полное давление во время помпажа для трубы PE4710 на 80 o F.

В следующей таблице указан класс давления по AWWA C901-08 и AWWA C906-07,

Номинальное давление и допустимое полное давление во время для PE3608 труба на 80 o F.

В. 23 Какое безопасное пиковое давление (помпаж плюс перекачка) для трубы из ПНД?
AWWA C901 определяет два типа скачков давления: повторяющиеся и случайные. Безопасное пиковое давление или допустимое общее давление для трубы HDPE равно 1.В 5 раз больше номинального давления трубы при повторяющихся скачках давления и в 2,0 раза больше номинального давления трубы при случайных скачках давления. Например, DR 11 PE 4710 имеет номинальное давление 200 фунтов на квадратный дюйм при 80 ° F и может безопасно выдерживать общее давление во время повторяющихся скачков давления в 300 фунтов на квадратный дюйм и полное давление во время периодических скачков давления в 400 фунтов на квадратный дюйм. См. Ответ в разделе 22 для получения дополнительных данных.

В. 24 Какова максимальная скорость потока для трубы из ПНД?
В перекачиваемой системе максимальная рабочая скорость ограничена допустимым ударным давлением трубы.В Справочнике по полиэтиленовым трубам Института пластиковых труб указано, что «если помпаж не рассматривается, допустимы скорости потока воды, превышающие 25 футов в секунду».

В. 25 Чем отличается импульсное давление в трубе из HDPE от DI или в трубе из ПВХ?
Скачки давления в трубе HDPE значительно ниже, чем в трубе DI, и ниже, чем в трубе PVC, из-за более низкого значения динамического модуля упругости для HDPE. Например, изменение скорости на 5 футов в секунду вызовет скачок давления в 51 фунт / кв. Дюйм в трубе из HDPE DR 17, скачок в 87 фунтов на кв. Дюйм в трубе из ПВХ DR 18 и скачок в 262 фунта на кв. Дюйм в футерованной трубе DI класса 350.Более низкие скачки давления часто означают более длительный срок службы насосов и клапанов в трубопроводе из полиэтилена высокой плотности, а также труб с более низким классом давления.

Q. 26 Какая способность трубы HDPE выдерживать повторяющиеся скачки давления (усталость) соотносится с другими трубами ?
HDPE обладает исключительной способностью выдерживать повторяющиеся скачки давления. Например, в стандартах AWWA повторяющееся импульсное давление должно быть вычтено из класса давления трубы ПВХ, тогда как полиэтилен имеет сопротивление до 150% от своего класса давления.В отчете Маршалла и Брогдена о циклической усталостной прочности ПВХ и ПНД и их отчете показано, что при диапазоне циклических напряжений 10 МПа (1450 фунтов на кв. Дюйм) некоторые трубы из ПВХ выходят из строя примерно за 400 000 циклов, тогда как трубы из ПНД достигают 10 000 000 миллионов циклов до разрушения.

В. 27 Какова безопасная максимальная и минимальная глубина заглубления для трубы из ПНД? Безопасные глубины залегания различаются, и их следует рассчитать. Вместо расчетов AWWA заявляет, что для заделки грунта с E’f 1000 фунтов на квадратный дюйм и без поверхностных вод, трубы HDPE с DR в диапазоне от 7. От 3 до 21 можно безопасно закопать на глубине от 2 до 25 футов, где нет транспортной нагрузки, и от 3 до 25 футов, где присутствует временная нагрузка h30. Однако большинство труб из ПНД можно закапывать на большую глубину, например, на большую глубину. Труба для сбора фильтрата HDPE на свалках часто имеет глубину покрытия, превышающую 100 футов. Уравнения для расчета глубины залегания можно найти в главе 6 Справочника PPI по полиэтиленовым трубам, 2-е изд.

В. 28 Подходит ли труба ПНД для прокладки под железными дорогами?
Несмотря на то, что трубы HDPE конструктивно допускают закапывание прямо под железными дорогами, их не рекомендуется использовать под железнодорожными магистралями, если они не закрыты оболочкой из соображений безопасности.Фактически, многие, если не большинство железнодорожных спецификаций требуют, чтобы трубы под давлением, расположенные под железнодорожными линиями, были заключены в кожух, и это требование применяется независимо от материала трубы. Тем не менее, прямое захоронение без оболочки можно рассмотреть для использования под железнодорожными путями, расположенными в пределах заводских дворов.

В. 29 Требуются ли упорные блоки для трубопроводов из ПНД? №
№ Труба и фитинги из полиэтилена высокой плотности, соединенные термическим сплавлением, являются самоограничивающимися во всех областях применения и, следовательно, не требуют упорных блоков при условии, что вся система сплавлена.Упорные блоки могут потребоваться в тех случаях, когда используются специальные механические фитинги с прокладками. Это может быть необходимо для предотвращения разъединения соединения с прокладками, как это требуется для труб из ПВХ и чугуна с прокладками, работающих под давлением. Подробное обсуждение этой темы можно найти в главе 9 Справочника PPI по полиэтиленовым трубам, 2-е изд. Публикации производителей труб также могут касаться этой темы.

Q. 30 Можно ли использовать технологию разрывания труб на трубах из высокопрочного чугуна и чугуна? Да, разрыв трубы оказался очень ценным средством восстановления трубопровода. Индустрия восстановления трубопроводов приняла термин «разрыв трубы» как название процесса разрыва хрупких труб (например, чугуна, глины и т. Д.). Вариант, применяемый для пластичных материалов (например, высокопрочного чугуна, стали и т.д.), называется «расщепление трубы», при котором используются резцы для увеличения диаметра основной трубы. Подготовка основной трубы к установке трубы из полиэтилена высокой плотности выполняется с помощью конической головки как в процессах разрыва, так и в процессе раскалывания. См. Справочник PPI по полиэтиленовым трубам, 2-е изд., Гл 16.

В. 31 Какова ударная вязкость HDPE по сравнению с другими трубами?
HDPE — пластичный материал, обладающий исключительной ударной вязкостью. Превосходная ударная вязкость HDPE обеспечивает систему трубопроводов, которая почти непроницаема для ударных повреждений и повреждений от неправильного нарезания резьбы. В реальном мире инженеры понимают, что трубы должны быть прочными и выдерживать удары и повреждения при транспортировке. Трубы HDPE прошли полевые испытания и доказали свою ударопрочность.

Q. 32 Повлияет ли присутствие углеводородов в почве, в которой находится труба из ПНД, на трубу или проникает через ее стенку в поток воды?
AWWA решила проблему проницаемости углеводородов, включив заявление о проницаемости во все свои стандарты на трубы, включая стандарты для полиэтилена (PE) (C901-08 p.6, C906-07 стр. 6), поливинилхлорид (ПВХ) (C900-07 стр. 6, C905-97 стр. 3), сталь (C200-05, стр. 7), ковкий чугун (C110-03, стр. 3) и другие. Углеводороды не разрушают полиэтилен, но могут диффундировать через стенку трубы HDPE в зонах сильного загрязнения. Внешний контакт может повлиять на седловидные сварные соединения, поэтому после того, как трубы HDPE подверглись воздействию сильно загрязненных почв, могут быть предпочтительны механические соединения. Кроме того, хотя необходимо принять меры для ограничения воздействия проникновения углеводородов, подавляющее большинство водопроводов из ПНД никогда не столкнется с этой проблемой. Для более подробного обсуждения и информации по этой теме войдите на: http://plasticpipe.org/pdf/ppi-comment-permeation-hydrocarbons.pdf

C. ПРИСОЕДИНЕНИЕ

В. 33 Как соединяются и соединяются отрезки труб из ПНД?

Труба из ПНД

легко и надежно соединяется с помощью стандартной процедуры стыковой сварки. В этом процессе совпадающие концы соединяемых труб выравниваются и нагреваются стандартными инструментами до расплавления поверхностей.При зацеплении под умеренным давлением поверхности расплава сливаются вместе, образуя монолитный однородный стык, который по мере охлаждения материала дает стыки, которые по прочности не уступают самой трубе или прочнее.

Существует несколько других хорошо зарекомендовавших себя процедур термического плавления, используемых для соединения труб из полиэтилена высокой плотности, таких как электромуфтовая сварка, которая исключительно хорошо подходит для сборки трубы с фитингами, или для врезки или ремонта, а также сварка седла, которая используется для подключение сервисной арматуры к сети ПНД. Более подробную информацию о некоторых из этих процедур термической сварки можно найти в стандартах ASTM, таких как F2620, Стандартная практика соединения полиэтиленовых труб и фитингов путем термической сварки, в Руководстве AWWA M55, «Трубы из полиэтилена — проектирование и установка», а также в главе 9 Справочника PPI. полиэтиленовых труб, 2 нд изд. Кроме того, большинство производителей труб и фитингов публикуют литературу, содержащую свои рекомендации по соединению их изделий плавлением.

Помимо процесса термического плавления для соединения труб из полиэтилена высокой плотности, их также можно успешно соединить с различными фитингами механического типа.Подробную информацию об этих системах соединения можно также найти в главе 9 Руководства, упомянутой выше, или проконсультировавшись напрямую с производителем труб.

Q. 34 Сколько времени нужно для выполнения стыкового соединения на трубе из ПНД?
Время, необходимое для выполнения стыковой сварки, зависит от толщины и диаметра стенки трубы, а также от погодных условий на месте эксплуатации. Чем толще соединяемая труба, тем больше времени требуется на выполнение стыковой сварки из-за требований к времени нагрева и охлаждения.Приблизительно для 6-дюймовой трубы DR11 потребуется от 4 до 5 минут, чтобы загрузить трубу, повернуть ее лицом к ней, нагреть и приложить силу плавления. Потребуется еще 5-6 минут, чтобы соединение остыло под давлением. Приблизительно 1-1 / 2–2 минуты на дюйм диаметра на соединение. В качестве альтернативы, использование некоторых других проверенных и проверенных отраслевых технологий сварки может сократить время охлаждения

В. 35 Можно ли сваривать и устанавливать трубы из ПНД при отрицательных погодных условиях?
Да, но оператор и сварочный аппарат должны быть защищены от ветра, влаги или метели, чтобы нагревательная плита равномерно нагревала концы труб.См. Рекомендации производителя труб по сварке и установке труб из ПНД в этих условиях или руководство в холодную погоду в ASTM F 2620, Стандартная практика соединения полиэтиленовых труб и фитингов методом термического плавления. В ситуациях, когда погодные условия запрещают соединение сплавлением, следует рассмотреть возможность механических соединений.

Q. 36 Какие критерии контроля используются для обеспечения качества сварных соединений?
Во-первых, убедитесь, что сварное соединение выполнено в соответствии с PPI и / или инструкциями производителя труб / фитингов по процедурам сварки.Это может быть достигнуто путем записи вручную или с помощью электронного устройства регистрации данных критических параметров каждого сварного соединения и сравнения этих данных с утвержденным стандартом, чтобы предотвратить заглубление неправильно сваренного соединения в землю. Во-вторых, проверенный временем метод, используемый для полевого контроля сварных соединений, — это визуальный осмотр валика расплава. Многие производители труб предоставляют печатные или видеопримеры расплавленных валиков, иллюстрирующие качество и нестандартные сварные соединения.. См. ASTM F2620, Стандартная практика соединения полиэтиленовых труб и фитингов термическим плавлением.

В. 37 Следует ли снимать валик стыковой сварки с трубного соединения ПНД?
См. Главу 9 Справочника PPI PE.

В. 38 Требуется ли обширное обучение для работы на сварочном аппарате?
Большинство людей можно быстро обучить правильно плавить трубы из ПНД; Для получения помощи см. PPI TN42, Рекомендуемое минимальное руководство по обучению операторов стыковой сварки полиэтиленовых труб для муниципальных и промышленных проектов.

Q. 39 Как операторы термоядерной сварки получают квалификацию (или обучение)?
Некоторые производители труб и официальные дистрибьюторы труб, фитингов и сварочного оборудования круглый год проводят обучение и программы повышения квалификации операторов как на месте, так и на своих предприятиях. Подробная информация о предлагаемой программе обучения изложена в публикации PPI TN42, озаглавленной «Рекомендуемое минимальное руководство по обучению операторов стыковой сварки полиэтиленовых труб для муниципальных и промышленных проектов. «Необходимо соблюдать процедуры соединения плавлением, рекомендованные производителем труб или полипропиленом, чтобы обеспечить получение качественного соединения.

В. 40 Где я могу взять оборудование для сварки труб из ПНД?
Список производителей сварочного оборудования можно получить, связавшись с PPI. Распределитель труб из ПНД или производитель труб также может предоставить информацию в ответ на этот вопрос.

Q.41 Можно ли соединить сервисные трубки HPDE с механическими муфтами?
Да, механические муфты обычно используются с HDPE размером 2 дюйма и ниже и могут иметь различные методы установки, такие как вставная посадка или посадка с натягом.Для поддержания однородности, герметичности и устойчивости к коррозии систем трубопроводов из полиэтилена высокой плотности предпочтительнее использовать муфты, отлитые из смол полиэтилена высокой плотности, по сравнению с металлическими (латунными) муфтами. Механические муфты, отлитые из полиэтилена высокой плотности (HDPE), могут обеспечить значительную экономию затрат на земляные работы и рабочую силу и, как правило, требуют очень небольшого обучения и инструментов для установки. Эти фитинги сервисных трубок обеспечивают соединениям такую ​​же целостность и ожидаемый срок службы, как сварка; однако некоторые механические соединения требуют использования удерживающих устройств, в то время как другие изделия механического соединения включают элементы жесткости для предотвращения выдергивания окончательного соединения.Дополнительные сведения о форме и функциях этих продуктов доступны в Справочнике PPI 2 nd , главы 9 и 15. Также см. Техническое примечание PPI TN22, Руководство PPI по квалификационным испытаниям механических муфт для полиэтиленовых труб под давлением. Вода или канализация.

Q. 42 Требуются ли прокладки между поверхностями фланцевых адаптеров HDPE?
Как правило, не рекомендуется и не обязательно использовать прокладку при выполнении соединений, в которых используются два ответных фланца из полиэтилена высокой плотности для систем с давлением воды, работающих под давлением 80 фунтов на квадратный дюйм или меньше. Однако требуется специальная затяжка болтовой системы, которая может включать повторную затяжку болтов через 4-24 часа после первоначального момента затяжки. PPI публикует техническое примечание TN 38, в котором подробно рассматривается этот вопрос, а также другие варианты фланцевых соединений, выполняемых между полиэтиленом высокой плотности и трубами из других материалов. Настоятельно рекомендуется, чтобы инженер-проектировщик / подрядчик обращался к этому документу при возникновении вопросов, связанных с проектированием или сборкой любого фланцевого соединения, включающего трубы из ПНД.

Q. 43 Как труба HDPE соединяется с трубой PVC?
Способы соединения трубы HDPE с трубой PVC различаются в зависимости от размера и типа PVC. К распространенным методам относятся анкерные фитинги с скользящим соединением, переходники с прокладками и фланцевые соединения. Переходные фитинги из HDPE в PVC также доступны от некоторых производителей фитингов; также дополнительную информацию см. в PPI TN-36, Общие инструкции по подключению напорных трубопроводов для питьевой воды из полиэтилена высокой плотности к системам трубопроводов прямого ввода и ПВХ (см. раздел «Общие инструкции по подключению напорных труб из полиэтилена высокой плотности»). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

В. 44 Как труба из ПНД может быть соединена с другими трубными изделиями, такими как труба из высокопрочного чугуна или клапаны ?
Для приложений, работающих под давлением, рекомендуются переходные фитинги из HDPE, переходники для механических соединений из HDPE, переходники с прокладкой и соединением, фланцы из HDPE и стандартные металлические муфты с внутренними ребрами жесткости. Наиболее распространенный метод — использовать переходник HDPE MJ (механическое соединение) для соединения конца трубы HDPE в раструбе DI MJ с помощью набора болтов и сальников, поставляемого производителем HDPE MJ. Труба HDPE размера DIPS может быть вставлена ​​непосредственно в раструб MJ с ограничительным кольцом и вставкой элемента жесткости для трубы HDPE. При присоединении трубы HDPE к трубопроводу прямого ввода необходимо закрепить стыки прямого ввода или закрепить переходное соединение. Более подробную информацию об этих системах механического соединения можно найти в главе 9 Справочника PPI * по полиэтиленовым трубам, 2 nd ed. и PPI TN-36, Общие инструкции по подключению напорных труб из полиэтилена высокой плотности для питьевой воды к трубопроводным системам из прямого и поливинилхлорида.Информацию об этих системах также можно получить у производителя труб.

Q. 45 Можно ли использовать дроссельные заслонки с фланцевыми трубами из ПНД?
Да. В некоторых случаях, в зависимости от размеров дроссельной заслонки, требуются фланцевые переходники дроссельной заслонки или стандартные фланцевые переходники с коническими прокладками внутреннего диаметра, чтобы клапан мог свободно открываться и закрываться. Проконсультируйтесь с поставщиком фланцевого переходника или переходника для механического соединения, чтобы обеспечить соблюдение размеров.

Q. 46 Какова рекомендуемая практика для соединения трубы HDPE с механическими соединительными клапанами и фитингами ?
Адаптер механического соединения (MJ) HDPE приварен к трубе HDPE. Адаптер HDPE MJ вставляется в металлический колокол MJ со стандартной прокладкой на месте. Болты, проходящие через сальник, равномерно затягиваются по схеме «звезда» для завершения соединения MJ.

В. 47 Какие фитинги из ПНД доступны для труб ПНД?
Фитинги доступны в размерах от ½ «до 65».Формованные отводы, тройники и концентрические переходы стандартны до 12 дюймов. Изготовленные фитинги, которые включают колена, равные тройники, переходные тройники, боковые части, крестовины, концентрические переходы и эксцентриковые переходники, обычно имеют размеры до 24 дюймов. Изготовленные фитинги размером до 65 дюймов, которые включают колена, равные тройники, переходные тройники, боковые части, крестовины, концентрические переходы и эксцентриковые переходники, доступны по индивидуальному заказу. Фланцы, переходники для механических соединений, седла выпускных патрубков, тяговые головки, переходники для прокладок, соединения MIPT, FIPT и под сварку доступны в большинстве размеров.

В. 48 Доступны ли клапаны из ПНД?
Да, есть несколько производителей, предлагающих клапаны из ПНД; в настоящее время 16 дюймов — это самый большой размер, доступный для водных применений.

В. 49 Рекомендуются ли ребра жесткости для переходников с механическим соединением (MJ)?
Да, некоторые производители рекомендуют ребра жесткости для всех диаметров; другие производители предлагают переходники MJ с ребрами жесткости для диаметров 12 дюймов и больше. Для диаметров более 12 дюймов сезонное тепловое сжатие и ползучесть под давлением радиальной прокладки могут уменьшить диаметр выступа переходника MJ. Но в то время как толщина прокладки одинакова для труб диаметром от 4 до 24 дюймов, уменьшение диаметра наконечника переходника, вызванное падением температуры, становится больше с увеличением диаметра. В результате резиновое уплотнение больших размеров имеет большую потерю сжатия (и герметизирующей способности). Следовательно, ребра жесткости рекомендуются большего диаметра, более 12 дюймов. Дополнительная информация по этому вопросу, а также результаты различных испытаний доступны в техническом примечании TN22 PPI «Руководство PPI по квалификационным испытаниям механических муфт для полиэтиленовых труб в системах водоснабжения или канализации» по адресу www.plasticpipe.org. За технической информацией обращайтесь к производителям адаптеров HDPE MJ.

Q. 50 Пойдет ли существующий складской запас фитингов из высокопрочного чугуна в отходы, если я перейду на систему трубопроводов из ПНД?
№ При использовании переходников для механических стыков из полиэтилена высокой плотности полиэтиленовые трубы и фитинги из высокопрочного чугуна полностью совместимы. Однако из-за гибкости и меньшего радиуса изгиба, которые могут быть достигнуты с помощью трубы HDPE, может потребоваться меньше фитингов.

В. 51 Как сервисные соединения врезаны в трубопровод из ПНД?
Труба из ПНД может иметь холодную или горячую (под давлением) врезку с использованием имеющихся в настоящее время трубопроводов. Легкодоступны тройники для нарезки седловидной сваркой, тройники для электросварки, корпусные седла для электросварки и ответвления. Существует несколько механических соединений с болтовым креплением, пригодных для использования с трубопроводами из полиэтилена высокой плотности. При таком разнообразии фитингов нарезание резьбы — простая процедура. Дополнительную информацию по этой теме можно найти в главе 9 Справочника PPI по полиэтиленовым трубам, 2 nd ed.

Q. 52 Можно ли использовать резьбовую втулку / втулку для нарезания резьбы с трубой из ПНД?
Вообще говоря, многие производители седел имеют седла / втулки, специально предназначенные для труб из полиэтилена высокой плотности, и они обычно такие же, как те, которые используются для труб из ПВХ, а иногда такие же, как те, которые используются для труб из ковкого чугуна. Сервисные седла часто включают в себя двойные ремни или очень широкие ремни и шайбы Belleville (пружинные) для использования с трубой из полиэтилена высокой плотности, так что натяжение ремня остается постоянным после правильного затягивания гаек.Что касается резьбовых втулок, некоторые производители, такие как JCM, указывают, что, если это полная втулка в соответствии с AWWA C110 / 111, ее можно использовать на трубах из полиэтилена высокой плотности.

Q. 53 Можно ли нарезать резьбу на трубу HDPE с помощью тех же инструментов, которые обычно используются для нарезания нарезки резьбы на ПВХ или трубе из ковкого чугуна?
№. Не рекомендуется использовать резьбу с резьбой на трубопроводах из полиэтилена высокой плотности. Отраслевые стандарты для отводов к электросети из полиэтилена высокой плотности рекомендуют использовать тройники для врезки со седлом, тройники для электросварки, ответвления-седла и определенные металлические механические зажимы.

В. 54 Расщепляется ли труба ПНД таким же образом, как это может произойти при неправильном нарезании резьбы на трубе из ПВХ ?
№. Из-за пластичной природы HDPE и конструкции фитингов, используемых для врезки, при правильной «горячей» врезке трубы HDPE расщепление не произойдет.

Q. 55 Можно ли соединить трубы HDPE с помощью муфтовых соединений на основе растворителя?
No. В настоящее время не существует известных клеев или цементов на основе растворителей, которые подходят для герметизации под давлением или обладают достаточными прочностными характеристиками для соединения труб из полиэтилена высокой плотности.Тепловая сварка, которая включает стыковую сварку, электрофузию, седловую сварку и механические соединения, — единственные методы соединения труб из ПНД.

D. УСТАНОВКА

В. 56 Насколько глубоко можно проложить трубу из ПНД?
См. Ответ на вопрос 27.

В. 57 Отличаются ли процедуры обратной засыпки для труб из ПНД и труб из ПВХ?
№ Трубопроводы из ПНД и ПВХ устанавливаются с использованием одинаковых стандартных процедур обратной засыпки. Оба являются пластиковыми материалами, требующими одинаковых требований для правильной заделки и засыпки.Однако особенности приложения могут несколько повлиять на это. Например, трубы с очень высоким DR (более тонкие стенки), установленные под неглубоким покрытием, которое подвержено временным нагрузкам, могут потребовать более высокого уровня уплотнения материала заделки, чем требуется для труб с более низким DR, то есть более жесткой трубы. Поэтому рекомендуется всегда следовать процедурам установки / обратной засыпки, рекомендованным производителем труб из полиэтилена высокой плотности, или обращаться к главе 7 о подземной прокладке трубы из полиэтилена в Справочнике PPI по полиэтиленовым трубам, 2 nd ed.

В. 58 Требуется ли катодная защита для труб из ПНД? Может ли он быть установлен в «горячих» грунтах, которые атакуют металлическую трубу ?
Труба из ПНД не подвергается гальванической коррозии, поэтому ее можно безопасно устанавливать в горячих почвах, которые могут повредить металлические трубы, и нет необходимости в катодной защите.

Q. 59 Требуются ли упорные блоки для подземных труб из ПНД под давлением?
См. Ответ на вопрос 29.

Q.60 Каков допустимый радиус изгиба трубы из ПНД? Как это по сравнению с трубой из ПВХ?
Трубы HDPE можно безопасно сгибать до более узкого радиуса, чем трубы из ПВХ; для трубы того же размера радиус трубы HDPE составляет примерно 1/10 мм радиуса трубы PVC. HDPE можно изгибать в холодном состоянии до размеров, указанных ниже, для длительного использования на основе трубы DR. Кроме того, трубы HDPE могут быть изогнуты с меньшим радиусом для кратковременного применения, например, во время установки.

Q.61 Как расположены трубопроводы ПНД?
Измерительный провод должен быть проложен над трубой из полиэтилена высокой плотности во время установки, чтобы облегчить ее местонахождение в будущем. Если над пластиковой трубой не был проложен металлический провод, можно использовать георадар или акустический резонанс.

В. 62 Каковы рекомендуемые процедуры для испытания под давлением трубопровода из ПНД?
Труба HDPE должна быть испытана под давлением в соответствии с рекомендациями PPI (ПРИМЕЧАНИЕ: другие раструбные и гладкие трубы испытываются иначе, чем HDPE — i.е. допустимые скорости утечки раструба и патрубка в зависимости от расширения полиэтилена). Подробную информацию по этому вопросу см. в главе 2 Справочника PPI по полиэтиленовым трубам, 2-е изд. и ASTM F2164, Стандартная практика полевых испытаний на герметичность систем трубопроводов из полиэтилена (PE), работающих под давлением, с использованием гидростатического давления

Q. 63 По сравнению с основным трубопроводом, при скольжении, какой диаметр трубы HDPE должен быть указан ?
В качестве общего или удобного эмпирического правила при применении скольжения, включающем размеры до 24 дюймов, внешний диаметр трубы футеровки из ПНД должен составлять около 90 процентов внутреннего диаметра существующей основной трубы.Для больших размеров внутренний диаметр основной трубы должен быть примерно на 2 дюйма больше, чем внешний диаметр трубы с футеровкой из ПНД, но это зависит от многих факторов, включая прогиб, провисание, изгибы, препятствия и т. Д. В основной трубе. Следовательно, Рекомендуется, чтобы инженер-проектировщик обратился к Главе 11 Справочника PPI по полиэтиленовым трубам, 2 nd ed. который охватывает «Реконструкция трубопровода путем скольжения с полиэтиленовой трубой».

Q. 64 Существует ли другой способ остановить отслеживание грунтовых вод в колодце при проскальзывании труб и разрыве труб, кроме использования химического раствора?
Да. Когда труба HDPE входит в люк или выходит из него, лучше всего использовать перемычку или гидрозатвор (также называемый фланцем лужи) с герметизирующим раствором. Уплотнение или гидрозатвор предотвратят просачивание воды между трубой и раствором.

Q. 65 Должно ли все кольцевое пространство быть залито цементным раствором при прокладке труб из ПНД для подачи воды под давлением ?
Это зависит от нескольких факторов, таких как сравнение приложенного внутреннего рабочего давления с внешним давлением от возможных внешних нагрузок, включая грунтовую нагрузку, гидростатическую нагрузку и наложенную нагрузку.Но хотя заливка швов в местах подключения систем с внутренним давлением является обычным делом, затирка всего кольцевого пространства требуется нечасто. Тем не менее, настоятельно рекомендуется, чтобы инженер-конструктор провел анализ проекта, прежде чем принимать решение о подходе к этому вопросу. Более подробную информацию можно найти в главах 6 и 11 Справочника PPI по полиэтиленовым трубам, 2 nd ed.

Q. 66 Существуют ли какие-либо рекомендации по максимальной длине трубы HDPE, которую можно протянуть по поверхности после соединения секций вместе?
Разумеется, цель состоит в том, чтобы удерживать растягивающее напряжение в трубе в пределах допустимых значений для типа и условий трубы.Максимальная длина вытягивания зависит от прочности на разрыв и веса полиэтиленовой трубы, температуры, при которой с трубой будут работать, физических размеров трубы и сопротивления трения по длине полиэтиленовой трубы. Имеются ролики для труб, которые уменьшают трение между трубой и землей и позволяют протягивать трубы большей длины. Уравнения 8 и 9 из главы 11 «Восстановление трубопровода путем проскальзывания с помощью полиэтиленовых труб» Справочника PPI по полиэтиленовым трубам обычно принимаются для определения максимально возможной длины растяжения.Одним из важных факторов в этих расчетах является предел прочности на разрыв конкретной полиэтиленовой трубы, который должен быть получен из литературы производителя.

E. Техническое обслуживание и ремонт

Q. 67 Когда вода замерзнет в трубопроводе из ПНД, повредит ли это трубу? Как это максимально эффективно разморозить ?
Когда вода замерзает в трубе из ПНД, она не разорвет ее, но труба расширится вместе со льдом.Очевидно, что нагрев замороженной части — единственный практический способ ее разморозить. Но из соображений безопасности и во избежание повреждения трубы это нужно делать очень осторожно. Один из методов — это обогрев. Это включает в себя обертывание пораженной области чувствительной к давлению металлической лентой, поверх которой наматывается термоскользящая лента с ограничением температуры (максимум 120 ° F). Металлическая лента помогает равномерно распределять тепло по поверхности трубы. Также доступны тепловые одеяла, однако не следует использовать горелки или аппараты для дуговой сварки для размораживания труб из ПНД.Проконсультируйтесь с производителем труб для получения более подробной информации об этой или других процедурах оттаивания, рекомендованных для использования с трубами из ПНД.

В. 68 Какой процент царапин или рубцов на внешней поверхности допустим на трубе из ПНД под давлением ?
Рубцы до максимальной глубины 10% от толщины стенки напорной трубы, как правило, являются допустимыми. Фактически, AWWA M55 заявляет, что «небольшие царапины или потертости не повлияют на удобство обслуживания». В нем также говорится, что «трубы с выемками или порезами, превышающими 10 процентов толщины стенки изделия, обычно не должны использоваться».

Q. 69 Можно ли проткнуть трубу ПНД; как это ремонтируется?
Как правило, экскаваторным оборудованием можно разрезать только трубы из ПНД небольшого диаметра. И хотя с помощью экскаватора можно проколоть трубу диаметром более 6 дюймов IPS, обычно это случается редко. Чаще поломка экскаватора проявляется в перегибе трубы. При большем диаметре экскаватор не может захватить трубу или пробить толстую стену. Когда все же происходит внешнее повреждение, вызванное третьей стороной, существует несколько методов ремонта. Для небольших проколов можно использовать электромуфтовые пластыри. Для более серьезных повреждений вырежьте поврежденный участок, затем вставьте катушку и соедините ее с каждого конца с выходящей трубой с помощью механических фитингов, фланцевых переходников или электромуфтовых муфт. В зависимости от степени повреждения зажимы полного круга также могут использоваться в качестве временного метода ремонта. Более подробную информацию по этому вопросу можно найти в главе 15 Справочника PPI по полиэтиленовым трубам, 2 nd ed. Также см. PPI TN-35, Общие рекомендации по ремонту подземных напорных труб из ПНД с питьевой водой.

Q. 70 Как ремонтировать трубы из ПНД без использования плавления?
Как упоминалось в ответе на предыдущий вопрос, можно использовать механические фитинги. На рынке есть несколько типов, которые очень хорошо работают. Опыт показал, что большинство механических фитингов работают лучше всего в сочетании с ребрами жесткости и ограничителями из нержавеющей стали. Для получения подробной информации проконсультируйтесь с производителем труб или обратитесь к главе 15 справочника PPI. Также см. PPI TN-35, Общие рекомендации по ремонту подземных напорных труб из ПНД с питьевой водой.

В. 71 Как мне отремонтировать трубу из ПНД, если канава заполнена водой?
Если канаву можно обезвожить, а трубу высушить, можно использовать ремонт плавлением. В противном случае рекомендуется механический ремонт. Также см. PPI TN-35, Общие рекомендации по ремонту подземных напорных труб из ПНД с питьевой водой.

В. 72 В каких случаях требуется вставка ребра жесткости?
Вставные ребра жесткости обычно используются при вставке трубы HDPE в раструб из ПВХ или раструба DI MJ.Ребро жесткости обеспечивает прижатие прокладки к полиэтиленовой трубе. Ребра жесткости также обычно используются в большинстве механических фитингов и в переходниках MJ диаметром более 12 дюймов. См. Также ответы на вопросы 11 и 16 под заголовком «Присоединение» в этом документе. Также см. PPI TN-35, Общие рекомендации по ремонту подземных напорных труб из ПНД с питьевой водой.

В. 74 Могу ли я использовать дроссельную заслонку на трубе из ПНД?
См. Ответ на вопрос 45.

В. 75 Могу ли я делать скребки для труб из ПНД?
Да, но следует использовать мягкую свинью.

F. Затраты

В. 76 Как использование трубы HDPE позволит сэкономить деньги?
См. Ответ на вопрос 6.

В. 77 Почему колеблется цена на трубы из ПНД?
Как и на все продукты, существует множество причин, по которым их цены могут измениться: затраты на сырье, предложение по сравнению со спросом, транспортные расходы, производственные затраты (рабочая сила, энергия) и т. Д.Например, исходным сырьем для труб из ПЭВП является смола ПЭВП, которая представляет собой инженерный пластик на нефтяной основе. И поэтому, если цены на нефть изменятся, изменится и цена на смолу, из которой сделана труба.

Q. 78 Как соотносятся цены на трубы HDPE с ценами на трубы PVC C-900?
Трубы из ПВХ и ПНД имеют примерно одинаковую цену при сравнении с использованием одинаковой основы; например, использование одного и того же номинального рабочего давления (WPR) и того же внешнего диаметра трубы и той же минимальной скорости потока 5 футов в секунду приводит к трубам с аналогичной стоимостью.

В. 79 Какая стоимость трубы из ПНД сопоставима с трубой из высокопрочного чугуна?
Стоимость трубы из высокопрочного чугуна и трубы из ПНД сопоставима по материалам без учета преимуществ установки более длинных и легких изделий из ПНД. Кроме того, коррозионно-стойкие, герметичные и полезные функции обслуживания трубопроводных систем из полиэтилена высокой плотности обеспечивают явное и значительное долгосрочное преимущество по стоимости по сравнению с ковким чугуном.

Q.80 Какие будут первоначальные инвестиции в приобретение оборудования для стыковой сварки труб до 12 дюймов. Труба из высокопрочного чугуна с размером трубы из ПНД?
В настоящее время существует множество различных типов машин, размеров, моделей и производителей, из которых можно выбрать приобретите машину для стыковой сварки. Поэтому лучший ответ на этот вопрос — проконсультироваться напрямую с производителем оборудования для сварки или с дистрибьютором труб и фитингов из полиэтилена высокой плотности за советом и ценами. Посетите веб-сайт PPI: www.plasticpipe.org для получения списка производителей сварочных аппаратов.

G. Истории болезни

В. 81 Как долго трубы из ПНД используются в системах распределения и передачи воды?
HDPE используется для этих целей более 50 лет. После многих лет проверенных на практике характеристик он стал стандартизированным материалом и продуктом. Первый стандарт Американской ассоциации водоснабжения (AWWA) для труб из полиэтилена высокой плотности, C901 «Полиэтиленовые (PE) напорные трубы и трубки, ½ дюйма.(13 мм) через 3 дюйма (76 мм) для водоснабжения », был принят в 1978 году. Стандарт AWWA для труб HDPE большего размера, C906,« Полиэтиленовые (PE) напорные трубы и фитинги 4 дюйма. (От 100 мм) до 63 дюймов. (1600 мм) для распределения и передачи воды »был принят в 1990 году.

В. 82 Где я могу найти список исторических установок труб из ПНД, успешно использовавшихся в проектах по распределению, передаче питьевой воды и переходам через реки ?
PPI и ее члены ведут обширный список тематических исследований и городов, в которых были установлены трубопроводы для передачи, распределения и обслуживания воды из HDPE.Частичный список примеров из практики можно найти на веб-сайтах членов PPI и PPI, http: //plasticpipe.org/municipal_pipe/

H. Разное

В. 83 Какой длины доступны трубы из ПНД?
Труба HDPE доступна в бухтах, бухтах или прямолинейных отрезках (соединениях). Змеевики обычно доступны для труб диаметром 2 дюйма и меньше. Змеевик может содержать 1000 или более футов трубы. Диаметр 3, 4 и 6 дюймов также можно изготавливать в бухтах или катушках (стальные или деревянные рамы), но прямые длины также являются обычными для этих размеров.При диаметре 3 дюйма и более прямые отрезки обычно составляют 40 или 50 футов. Большая длина, например, 53 », также может быть вариантом для труб большего диаметра на крупных проектах, где выгодно минимизировать количество сварных стыков и, таким образом, снизить затраты на строительство.

В. 84 Каков подходящий метод обнаружения утечек в трубах из ПНД?
Полиэтиленовая труба считается имеющей систему труб с наименьшей скоростью утечки (о чем свидетельствует ее использование в распределении природного газа). В качестве трубопровода с «нулевой» скоростью утечки нет рекомендуемых спецификаций для обнаружения утечек.Обнаружение утечек — это развивающаяся область с множеством технологических усовершенствований. Одним из наиболее многообещающих методов является аудиотехника, при которой слышен звук, издаваемый при неравномерном течении жидкости через незапланированное отверстие в трубе.

Q. 85 Существуют ли рекомендуемые DR для труб HDPE для направленного бурения?
Труба из ПНД, используемая при направленном бурении, должна быть спроектирована таким образом, чтобы выдерживать внутреннее давление, внешние нагрузки и тянущие силы.Следовательно, не существует стандартных или «поваренных книг» по выбору DR. Однако есть данные, которые помогут проектировщику выбрать подходящую толщину стенки. Для получения подробной информации по этому вопросу, пожалуйста, обратитесь к главе 12 Справочника PPI по полиэтиленовым трубам, 2 nd ed. Аналогичная информация также может быть доступна в опубликованной литературе производителя труб из полиэтилена высокой плотности.

Q. 86 Если сравнивать трубы HDPE с трубами из других материалов, каков уровень их признания на рынке распределения воды? ?
Труба из ПНД является наиболее быстрорастущей трубной продукцией на рынке водоснабжения.Темпы роста использования труб из полиэтилена высокого давления в течение последнего десятилетия выражались двузначными числами. Согласно годовым отчетам других трубных ассоциаций, это намного выше темпов роста других материалов и выше темпов роста самого рынка водопроводных труб. Трубы из полиэтилена высокой плотности получили широкое распространение благодаря своей коррозионной стойкости, самоограничивающемуся сварному соединению с нулевой утечкой, долговечности, низким потребностям в обслуживании и отличным долгосрочным характеристикам. Помимо рынка воды, атомная промышленность использует полиэтилен высокой плотности для своих трубопроводов охлаждающей воды, не связанных с безопасностью.

В. 87 Сколько воды теряется в среднем за месяц из скважины диаметром ¼ дюйма?
NASSCO сообщает, что отверстие размером с карандаш (диаметр 1/4 дюйма) в магистрали 80 фунтов на квадратный дюйм приводит к потере воды примерно в 15 000 галлонов в день или 450 000 галлонов в месяц.

В. 88 Почему ASTM D1248 является устаревшим стандартом для материалов труб из полиэтилена высокой плотности?
Информация о материалах пластиковых труб была удалена из ASTM D1248 в 1989 году и заменена на ASTM D3350 «Стандартные технические условия на материалы для полиэтиленовых пластиковых труб и фитингов».Стандарт ASTM D 1248 был первоначально опубликован в 1952 году и озаглавлен «Стандартные технические условия на полиэтиленовые пластмассовые экструзионные материалы для проводов и кабелей». Помимо проводов и кабелей ранняя версия этого стандарта также охватывала полиэтиленовые материалы для труб. По мере роста производства полиэтиленовых труб стала очевидной необходимость в отдельной стандартной спецификации для труб. Результатом стала разработка стандарта ASTM D3350, который был впервые опубликован в 1974 году и продолжает использоваться сегодня как единственная стандартная спецификация ASTM, которая применяется к выбору материалов для использования при производстве полиэтиленовых труб и фитингов.

В. 89 Что случилось с требованием испытания ESCR (сопротивление растрескиванию под воздействием окружающей среды)?
Он стал устаревшим из-за разработки новых, более прочных и высокоэффективных материалов HDPE, которые оказались практически невосприимчивыми к отказу в тесте ASTM D1693 ESCR. Этот тест был заменен ASTM F 1473 «Стандартный метод испытаний на растяжение с надрезом для измерения сопротивления медленному росту трещин полиэтиленовых труб и полимеров». Его обычно называют тестом PENT, и он более точно моделирует фактические полевые условия с точки зрения его способности обеспечивать измерение сопротивления трубы возникновению и распространению медленного роста трещин (SCG), который может возникнуть в результате непредвиденных локализованных усилений напряжений.Для получения более подробной информации об этом испытании и его значении читатель может обратиться к самому стандарту ASTM или к главе 3 Справочника PPI по полиэтиленовым трубам, 2 nd ed.

//]]>

Как я могу соединить другие материалы с трубами из высокопрочного чугуна? | McWane Ductile

Опять же, муфта или переходник должны быть подходящего размера и диапазона для трубы прямого ввода. Эти устройства могут иметь ограниченную и неограниченную конфигурацию.

У каждого производителя есть свои собственные инструкции по сборке и затяжке соединения для их муфты в зависимости от типа используемой трубы.Обязательно следуйте рекомендациям производителя для их продукта и используемой трубы.

Вставка трубы DI в раструб из ПВХ (размер DI PVC) или вставка трубы из ПВХ DI OD в раструб DI должна технически работать, когда другие средства недоступны.

Применительно к этому применению следует учитывать, что отметки глубины на вставляемой трубе должны быть скорректированы в соответствии с глубиной раструба, в который вставляется «другая» труба.

Если после установки возникнет проблема с соединением, производители двух труб не смогут оказать помощь в соединении их материала с другим материалом.

И, наконец, когда требуется ограничение, метод ограничения одним производителем может не применяться к материалам другого производителя. Например, ограничительная прокладка DI может не работать с трубой из ПВХ, которая предназначена для работы с трубой DI.

При подключении DI трубы к существующей стальной трубе, бетонной напорной трубе, AC или другой трубе может потребоваться обнажить существующую трубу, чтобы определить тип, размер, наружный диаметр и, если возможно, производителя существующей трубы. Для многих типов труб потребуются изготовленные на заказ муфты для соединения с DI (или любой другой) трубой.

В некоторых случаях изготовителю трубы может потребоваться изготовить этот переходник. Существует множество производителей муфт, которые могут изготавливать муфты именно из того материала, который вы подключаете, после того, как вы определили тип, размер и внешний диаметр, которые вы подключаете.

Я перечислил несколько компаний, которые производят стандартные и специальные муфты на заказ, которые подходят для любого вашего применения. Ваш местный торговый представитель McWane или дистрибьютор McWane сможет помочь вам найти лучший вариант подключения DI к трубам из других материалов.При установке любой трубы следует руководствоваться рекомендациями производителя труб И изготовителя муфт / фитингов.

Носовые конусы PE | Расширитель концов газовой трубы

Носовые конусы (Expander Style)


  • Носовые конусы вставляются в передний конец новой полиэтиленовой трубы перед вставкой в ​​просверленное отверстие, существующую трубу или воздуховод.
  • Предотвращает повреждение концов трубы и внутреннее загрязнение полиэтиленовой трубы во время вставки.
  • Полностью многоразовый продукт позволяет избежать необходимости использовать плавленые фитинги или обрезать конец трубы по нужной форме, что позволяет сэкономить драгоценное время.
  • Обеспечивает гладкую переднюю часть для легкого проникновения
  • Позволяет трубе преодолевать изгибы без зависания.
  • Простая и быстрая установка и снятие
  • Полностью многоразовый
  • Расширительный стиль для работы с широким диапазоном внутренних диаметров трубы
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ:
Вставьте резиновую заглушку «A» в пластиковую трубу, удерживая хомут «B» по часовой стрелке, чтобы затянуть.Обратное ослабление. Единица должна быть только в руке крепко держать. Хомут «В» и конус «С» из твердого алюминия. Конус «С» имеет стальную спиральную резьбовую вставку.
Носовые конусы расширителя

Деталь # IPS A B С D Макс. Мин.
71-100193-10 1/2 « 1 « 3/8 дюйма 1-1 / 4 « 7/8 « 3/4 дюйма 19/32 «
71-100195-10 3/4 дюйма 2-1 / 8 « 3/8 дюйма 1-15 / 16 « 1-1 / 8 « 16/16 « 25/32 «
71-100196-10 1 « 2-1 / 8 « 3/8 дюйма 1-5 / 16 « 1-1 / 8 « 15/16 « 1 «
71-100198-10 1-1 / 4 « 2-1 / 8 « 1/2 « 2 « 1-11 / 16 « 1-7 / 16 « 1-1 / 4 «
71-100199-10 1-1 / 2 « 2-3 / 16 « 5/8 « 2-1 / 4 « 1-29 / 32 « 1-2 / 4 « 1-7 / 16 «
71-100200-10 2 « 2-3 / 16 « 3/4 « 2-1 / 2 « 2-3 / 8 « 2-1 / 8 « 1-13 / 16 «
CTS
71-100194-10 1/2 « 1 « 3/8 дюйма 1-1 / 4 « 5/8 « 1/2 « 12/32 «
71-100193-10-1 3/4 дюйма 1 « 3/8 дюйма 1-1 / 4 « 7/8 « 3/4 дюйма 29/32 «
71-100197-10 1 « 2-1 / 8 « 3/8 дюйма 1-5 / 16 « 1-1 / 8 « «1» 29/32 «

Технология ремонта трубопроводов из полиэтилена высокой плотности (HDPE) с внутренней облицовкой

Трубы из полиэтилена высокой плотности (HDPE) с внутренней облицовкой — это совершенно новая технология восстановления труб.Технология заключается в том, чтобы вставить трубу из ПНД подходящего размера в старую трубу, которую необходимо отремонтировать. Он использует жесткость и прочность старого трубопровода в качестве несущей конструкции, а также характеристики коррозионной стойкости, износостойкости и сопротивления проницаемости труб из ПНД, чтобы сформировать композитную структуру «труба в трубе», так что отремонтированный трубопровод имеет комплексные характеристики стальных труб и труб из ПНД. Эта технология, использующая свойство трубы HDPE, заключающееся в том, что она может автоматически восстанавливать свою первоначальную физическую форму после деформации, заключается в втягивании трубы HDPE с помощью специального оборудования.Перед установкой футеровочная труба втягивается в целевую трубу с определенной силой тяги, а также скоростью. Затем тянущее усилие снимается, футеровка возвращается к своему первоначальному диаметру и плотно соединяется с внешней трубой. Внешний диаметр линейной трубы немного больше внутреннего диаметра исходной трубы. После завершения футеровки футеровочная труба и исходная труба прочно соединяются, и толщина футеровки может быть изменена в соответствии с потребностями.

Основные технические характеристики:

Толщина трубы футеровки от 4 до 20 мм;

Рабочая температура: от -40 ℃ до 60 ℃;

Рабочее давление: в 1,2 раза больше рабочего давления исходной трубы.

Технические характеристики: (По сравнению с другими старыми методами ремонта трубопроводов, встроенный метод ремонта старых трубопроводов имеет следующие характеристики)

  • Несущая способность при высоком давлении;

  • Низкие требования к очистке старых трубопроводов, сокращение времени очистки и инвестиций;

  • Расстояние ремонта велико, количество и загруженность места выемки грунта во время работы небольшие;

  • Фланец изготовлен из облицовочной трубы, которая имеет хорошую целостность и герметичность;

  • Период строительства короткий, что сокращает время простоя.

Полиэтиленовые трубопроводные системы Snap-Tite | Восстановление водопровода и водосброса: Snap-Tite

Труба Snap-Tite

ISCO оснащена запатентованной системой соединения Snap-Tite, которая обеспечивает простое в установке, надежное и водонепроницаемое уплотнение. Snap-Tite изготовлен из полиэтиленовых труб со сплошными стенками и обеспечивает гибкость для облицовки закрытых водопропускных труб с возможностью смещения стыков или небольших изгибов.

Труба SDR фунт / фут И.Д. Минимальная толщина стенки
10 ″ (внешний диаметр 10,750) 32,5 4,75 10,088 0,331
12 ″ (12,750 OD) 32,5 6,67 11,966 0,392
14 OD 32,5 8,05 13,138 0,431
16 OD 32,5 10.5 15.016 0,492
18 OD 32,5 13,3 16,892 0,554
20 OD 32,5 16,41 18,77 0,615
22 OD 32,5 19,86 20,646 0,677
24 OD 32,5 23,62 22,524 0,738
26 OD 32.5 27,94 24,304 0,8
28 OD 32,5 32,19 26,276 0,862
30 OD 32,5 37,196 28.043 0,923
32 OD 32,5 42,04 30,03 0,985
36 OD 32,5 53,2 33,784 1.108
42 OD 32,5 72,37 39,416 1,292
48 OD 32,5 91,62 45,05 1,477
54 OD 32,5 119,7 50,676 1,662
63,2 OD 32,5 163,46 59,02 1,945

Экономическая эффективность

Несколько исследований показали, что самые большие расходы на проекты водопропускных труб связаны не с самой трубой, а с ее установкой, осмотром, техническим обслуживанием, ремонтом дороги и материальной ответственностью.Поскольку систему футеровки водопропускных труб Snap-Tite очень легко установить, она снижает общие затраты на обновление водопропускных труб. Snap-Tite экономит трудозатраты, устраняя трудоемкий процесс резки и ремонта дорог. Нет необходимости в специализированном оборудовании, поэтому вы экономите на дорогостоящей аренде и рабочей силе. Подумайте только: во время простоев из-за кошения или уборки снега ваши существующие дорожные бригады могут быть продуктивными, прокладывая разрушающиеся водопропускные трубы. но не верьте нам на слово, изучите исчерпывающее обоснование затрат, выполненное этими государствами.Узнать больше

Характеристики расхода

Snap-Tite имеет чрезвычайно гладкую внутреннюю поверхность и сохраняет отличные свойства текучести на протяжении всего срока службы благодаря отличной химической стойкости и стойкости к истиранию. Благодаря гладким стенкам и характеристикам несмачиваемости возможна более высокая пропускная способность и меньшие потери на трение. Snap-Tite обычно имеет коэффициент шероховатости по Маннингу 0,009 и коэффициент текучести Хазена Вильямса 155. Диаграммы на следующих страницах демонстрируют, как система Snap-Tite дает вам более прочную трубу с меньшим внутренним диаметром, которая несет столько же, если не более текучая, чем исходная труба!

Некоторые характеристики трубы Snap-Tite® из ПНД со сплошными стенками

  • Экономичный
  • Гибкий
  • Коррозионностойкий
  • с механическим соединением
  • Гидравлически гладкий
  • Прочный и гибкий
  • Длительный срок службы
  • Устойчивый к атмосферным воздействиям
  • Отвод
  • Ударопрочный
  • Химически стойкий
  • Морозостойкость
  • Легко устанавливается
  • прочный
  • От малых до больших диаметров
  • Устойчивость к истиранию
  • Нетоксичный
  • инертный
  • Легкий
  • Зарегистрировано и одобрено
  • Надежный

Важные стандарты для труб из полиэтилена высокой плотности (HDPE)

Стандарты, важные для труб Snap-Tite® HDPE, относятся к смоле, из которой сделана труба, а также стандартам, связанным с производственными размерами и допусками.

Стандарты ASTM:
ASTM D3350
Стандартные технические условия на полиэтиленовые пластмассовые трубы и фитинги. Этот стандарт определяет физические свойства смолы.
ASTM F714
Стандартные технические условия для полиэтиленовых (ПЭ) труб (SDR-PR), основанные на внешнем диаметре. Этот стандарт используется для труб из полиэтилена высокой плотности (HDPE) большого диаметра (от 6 до 63 дюймов).
ASTM D2321
Стандартная практика подземной прокладки труб из термопласта для канализации и других приложений, работающих под действием силы тяжести.
ASTM F585
Стандартная практика вставки гибких полиэтиленовых труб в существующие канализационные системы
ASTM D3212
Стандартные технические условия на соединения для дренажных и канализационных пластиковых труб с использованием гибких эластомерных уплотнений
Отраслевой стандарт на замену футеровки водопропускной трубы:
AASHTO M326
Труба с футеровкой из полиэтилена (ПЭ), диаметр от 300 до 1600 мм, исходя из контролируемого внешнего диаметра

Поскольку одна треть существующих водопропускных труб имеет арочную форму, Snap-Tite® снова предлагает решение: овальную трубу.Он обладает теми же преимуществами, что и гладкостенный HDPE Snap-Tite®, но при этом лучше вписывается в существующую арочную водопропускную трубу.

Система футеровки водопропускной трубы Snap-Tite® фактически превосходит по характеристикам как круглые, так и овальные бетонные и гофрированные металлические трубы, которые она восстанавливает.
Легкий, гибкий и прочный HDPE имеет неограниченный срок службы, а система соединения футеровки водопропускных труб Snap-Tite® обеспечивает водонепроницаемое уплотнение на всех стыках.

Обтекание ГНС с футеровкой на основе уравнения Мэннингса

Размер CMP (дюймы) Эквивалент Snap-Tite Round OD Внешний размер лайнера (дюйм) Внутренний размер лайнера (дюймы) Расход Q (CFS) Snap-Tite% расхода
Размер (дюймы) Q (CFS) младший основной младший основной
20 дюймов28 дюймов 3,7 20 ″ 16,5 23 15,1 21,7 4,7 128%
24 дюйма 35 дюймов 6,3 26 ″ 20,5 30,5 18,8 28,8 9,2 145%
29 дюймов. 42 дюйма 10,3 30 ″ 22,5 36 20,3 34 12.6 122%
33 дюйма. 49 дюймов 15,1 36 ″ 30 41,1 27,7 38,7 22,9 152%
38 дюймов. 57 дюймов 22,2 42 ″ 34 48,9 31,3 45,9 33,7 152%
43 дюйма 64 дюйма 30,6 48 ″ 39 55.6 35,9 52,3 48,3 158%
47 дюймов. 71 дюйм. 39,5 48 ″ 39 55,6 35,9 52,3 48,30 122%
52 дюйма. 77 дюймов 50,4 54 ″ 47 60,2 43,5 56,6 70 139%
57 дюймов. 83 дюйма 63.1 54 ″ 47 60,2 43,5 56,6 70 111%
63 дюйма 87 дюймов 77,1 63 ″ 58 67,6 53,9 63,5 109,1 141%
* расход основан на крутизне 0,1% HDPE n = 0,00914 / CMP n = 0,024

Поток в ГТН с футеровкой на основе уравнения Мэннингса

Размер RCP Эквивалентный круглый OD Snap-Tite (дюйм.) Внешний размер лайнера Внутренний размер вкладыша Расход Q (CFS) Snap-Tite% расхода
Размер (дюймы) Q (CFS) младший основной младший основной
19 дюймов 30 дюймов 6 22 ″ 17 26 15,6 24,6 5,7 96%
24 дюйма38 дюймов 11,1 28 ″ 21 33,6 19,2 31,7 10,6 95%
29 дюймов. 45 дюймов 18 32 ″ 26 37 23,9 34,9 16,4 91%
34 дюйма. 53 дюйма 27,7 40 ″ 31 46,3 28,4 43,6 27.6 100%
38 дюймов. 60 дюймов 37,8 42 ″ 34 48,7 31,3 45,9 33,7 89%
43 дюйма 68 дюймов 52,7 48 ″ 39 55,6 35,9 52,3 48,3 92%
48 дюймов. 76 дюймов 70,8 54 ″ 44,6 62 41.1 58,4 67,1 95%
53 дюйма. 83 дюйма 91 54 ″ 47 60,2 43,5 56,6 70 77%
58 дюймов. 91 дюйм. 116 63 ″ 52 72,4 47,9 68,1 101,2 87%
63 дюйма 98 дюймов 143,1 63 ″ 58 67.6 53,9 63,5 109,1 76%
* расход основан на уклоне 0,1% ПНД n = 0,00914 / бетон n = 0,015

За дополнительными размерами обращайтесь к торговому представителю Snap-Tite

  • АФИНЫ, Техас UNION PACIFIC RAILROAD ВЫБИРАЕТ РЕШЕНИЕ NO-DIG ДЛЯ ПЕРЕВОЗКИ СТАРЫХ CULVERT
  • BARTOW, WV — РЕАБИЛИТАЦИЯ НЕИСПРАВНО ГОФРИРОВАННОЙ МЕТАЛЛИЧЕСКОЙ ТРУБЫ
  • BAY COUNTY, MI — ЗАМЕНА БЕТОННЫХ ТРУБ
  • BEDFORD, BLAIR COS., Пенсильвания — ПЕНДО СПАСИТ БОЛЬШОЙ НА РЕАБИЛИТАЦИИ КУЛЬВЕРТА 1-99
  • BLANDING, UT — UDOT ЭКОНОМИЯ ВРЕМЯ И ДЕНЬГИ С ПОМОЩЬЮ SNAP-TITE INSTALL
  • BOISE, ID — РЕАБИЛИТАЦИЯ РАЗРУШЕННЫХ БЕТОННЫХ ТРУБОПРОВОДОВ
  • BOISE, ID — РЕАБИЛИТАЦИЯ РАЗРУШЕННЫХ ГОФРИРОВАННЫХ МЕТАЛЛИЧЕСКИХ ТРУБОПРОВОДОВ
  • БОЙНТОН БИЧ, Флорида — РЕАБИЛИТАЦИЯ МЕТАЛЛИЧЕСКОЙ ТРУБЫ С ВЫПОЛНЕНИЕМ ГИФКИРОВКИ
  • КАРЛСБАД, Нью-Мексико — ДОТ ЭКОНОМИЯ ДЕНЬГИ И ВРЕМЯ НА ПЕРЕНАПРАВЛЕНИЕ
  • CHAMBERLAIN, SD — ОЖИДАННАЯ ДОРОГА ОСТАЕТСЯ ОТКРЫТОЙ С ПОМОЩЬЮ SNAP-TITE REBAH
  • COFFEYVILLE, KS — ЗАКРЫТИЕ ДОРОЖКИ ИЗБЕЖАТЬ С ПОМОЩЬЮ SNAP-TITE
  • КОЛУМБИЯ, КИНО — КИНОТЕРИЯ ТОЧЕЧНОЙ РЕАБИЛИТАЦИИ НЕИСПРАВНЫХ ЖЕЛЕЗОБЕТОННЫХ ТРУБ
  • КОЛУМБИЯ, Мэриленд — ЛИНИЯ РАЗЛИВНЫХ ВОД С ПОМОЩЬЮ SNAP-TITE
  • ДАКОТА, Миннесота — СТЕПЕНЬ, ИСПОЛЬЗУЕМЫЙ ДЛЯ ПРОЕКТА ЖЕЛЕЗНОДОРОЖНОГО ДРЕНАЖА
  • DONNERS PASS, CA — РЕАБИЛИТАЦИЯ РАЗРУШЕННЫХ ГИФКИРОВАННЫХ МЕТАЛЛИЧЕСКИХ ТРУБОПРОВОДОВ
  • DOUGLAS CO., KS — РЕАБИЛИТАЦИЯ СОХРАНЯЕТ НОВУЮ ДОРОГУ
  • ДАНКИРК, Мэриленд — РЕАБИЛИТАЦИЯ РАЗРУШЕННОЙ ГОФРИРОВАННОЙ МЕТАЛЛИЧЕСКОЙ ТРУБЫ
  • FELLSMERE, FL — ОТВЕРСТИЕ ДЛЯ РЕМОНТА ЛИВА
  • FORT MORGAN, CO — CDOT ИЗБЕГАЕТ ДОРОГОЙ ЗАДЕРЖКИ СТРОИТЕЛЬСТВА С ПОМОЩЬЮ SNAP-TITE
  • FRANKLIN, TN — SNAP-TITE ЗАМЕНЯЕТ ОТКАЗЫВАЮЩИЙСЯ ЖИЛОЙ КУЛЬВЕР
  • Гарнер, штат Арканзас — Город экономит деньги с помощью овальной трубы SNAP-TITE
  • ГАСТОНИЯ, Северная Каролина — город экономит деньги с помощью SNAP-TITE
  • ПРЕДОСТАВЛЯЕТ ПРОПУСК ИЛИ — РЕАБИЛИТАЦИЯ НЕИСПРАВНОСТЕЙ ГОФРИРОВАННЫХ МЕТАЛЛИЧЕСКИХ ТРУБОПРОВОДОВ
  • ГРИНСБУРГ, ПА — ВХОДНАЯ ПЛАТФОРМА КУЛЬВЕРТА, ПОДКЛЮЧЕННАЯ С ПОМОЩЬЮ SNAP-TITE
  • GULFPORT, MS — SNAP-TITE ПОДДЕРЖИВАЕТ АЭРОПОРТ И РАБОТАЕТ
  • HALTON REGION, ONTARIO — SNAP-TITE ЗАМЕНЯЕТ НЕУДАЧНУЮ КОРРИГАТИВНУЮ СТАЛЬНУЮ ТРУБУ
  • HIGHLAND LAKE, MD — РЕАБИЛИТАЦИЯ ПРОБЛЕМЫ ГИФКИРОВАННОЙ МЕТАЛЛИЧЕСКОЙ ТРУБЫ
  • HUNTINGTON, WV — РЕАБИЛИТАЦИЯ НЕИСПРАВНО ГОФРИРОВАННОЙ МЕТАЛЛИЧЕСКОЙ ТРУБЫ
  • JUNEAU, AK — ALASKAN PARK RELINES 19 CULVERTS WITH SNAP-TITE
  • KENNEBUNK, ME — ВХОДНОЙ СЛИВ В ШКОЛУ, ПОДКЛЮЧЕННЫЙ С ПОМОЩЬЮ SNAP-TITE
  • ЛАФЕЙЕТ, ВО ВРЕМЯ РЕАБИЛИТАЦИИ НЕИСПРАВНО ГОФРИРОВАННОЙ МЕТАЛЛИЧЕСКОЙ ТРУБЫ
  • РАЙОН ЛАПОРТ, ИНДОТ ЭКОНОМИЯ 1 МИЛЛИОН ДОЛЛАРОВ ПЛЮС НА ПЕРЕДАЧУ
  • LEWIS COUNTY, WA — ГОРНЫЙ ПЕРЕХОД КАЛВЕРТ ОСТАНАВЛИВАЕТ ЭРОЗИЮ
  • LOUISVILLE, KY — OLD LEVEE CULVERT RELINES С SNAP-TITE
  • LUDLOW, VT — SNAP-TITE REHAB ПРЕДОТВРАЩАЕТ ЗАКРЫТИЕ ДОРОГ
  • ЛУКЕВИЛЬ, Аризона — РЕШЕНИЕ NO-DIG ПРЕДОТВРАЩАЕТ ПОВРЕЖДЕНИЕ ЗАПОВЕДНИКА НАЦИОНАЛЬНОГО ПАРКА
  • МАКАЛЕСТЕР, ОК — ДВИЖЕНИЕ ПОТОКОВ ВО ВРЕМЯ РЕАБИЛИТАЦИИ КУЛЬВЕРТА
  • MESA COUNTY, CO — ДЕРЕВЯННЫЕ КУЛЬВЕРТЫ, ОСНОВАННЫЕ С ПОМОЩЬЮ SNAP-TITE
  • МИЛАН, Иллинойс — РЕАБИЛИТАЦИЯ МЕТАЛЛИЧЕСКОЙ ТРУБЫ С ВЫРУШЕННЫМ ГОФРИНГОМ
  • МОНМУТ, Нью-Джерси — РЕАБИЛИТАЦИЯ МЕТАЛЛИЧЕСКОЙ ТРУБЫ С ГИФКОЙ ИЗ НЕЙТРАФИКАЦИИ
  • NORTHGLENN, CO — РЕАБИЛИТАЦИЯ «NO DIG» ПРЕДОТВРАЩАЕТ ПРОБЛЕМЫ ДВИЖЕНИЯ В ШКОЛЕ
  • , ОНТАРИО, КАНАДА — КАНАДСКИЕ МЕТЧИКИ MTO SNAP-TITE ДЛЯ ОВАЛЬНОЙ CULVERT REHAB
  • ОРЛАНДО, Флорида — КОСМИЧЕСКИЙ ЦЕНТР ПОДВИГАЕТ НЕИСПРАВНОСТЬ КУЛЬВЕРТА
  • ПРЕСТОНСБУРГ, КИНО — ЛИНИЯ БОЛЬШОГО ДИАМЕТРА ПРЕДОТВРАЩАЕТ НАВОДНЕНИЯ
  • РУТ-ЛЕЙК, КАЛИФОРНИЯ — РЕАБИЛИТАЦИЯ МЕТАЛЛИЧЕСКОЙ ТРУБЫ С ВЫПОЛНЕНИЕМ ГИФКИРОВКИ
  • САКРАМЕНТО, КАЛИФОРНИЯ — РЕАБИЛИТАЦИЯ РАЗРУШЕННЫХ ГОФРИРОВАННЫХ МЕТАЛЛИЧЕСКИХ РАЗЛИВОВ ТРУБ
  • САНТА-КЛАРА, КАЛИФОРНИЯ — РЕАБИЛИТАЦИЯ РАЗРУШЕННЫХ ГОФРИРОВАННЫХ МЕТАЛЛИЧЕСКИХ ТРУБОПРОВОДОВ
  • САНТА-РОЗА, КАЛИФОРНИЯ — РЕАБИЛИТАЦИЯ РАЗРУШЕННЫХ ГОФРИРОВАННЫХ МЕТАЛЛИЧЕСКИХ ТРУБОПРОВОДОВ
  • САНТЕ, Калифорния — РЕАБИЛИТАЦИЯ ЖИЛОГО КУЛЬВЕРТА
  • САСКАТЧЕВАН, КАНАДА — ЛУЧШИЙ ВЫБОР SNAP-TITE ДЛЯ КРАТКОВОЙ СЕЗОННОЙ РЕАБИЛИТАЦИИ
  • ШЕНАНДОА, Вирджиния — ГОФРИРОВАННЫЕ КУЛЬВЕРТЫ, РЕАБИЛИТИРУЕМЫЕ В НАЦИОНАЛЬНОМ ПАРКЕ
  • STANTON, TX — SNAP-TITE, ИСПОЛЬЗУЕМЫЙ ДЛЯ РЕАБИЛИТАЦИИ КУЛЬВЕРТА ПРИ ВХОДЕ НА ДВОР
  • ОКРУГ САММИТ, СО — SNAP-TITE, ИСПОЛЬЗУЕТСЯ ДЛЯ ЧАСТОТЫ НАВОДНЕНИЙ CULVERT REHAB
  • ВАЛДОСТА, ГАИ — ОЖИДАЯ ДОРОГА ПОЛУЧАЕТСЯ ПОМОЩЬЮ КУЛЬВЕРТА
  • VICKSBURG, MS — USACE ОБРАЩАЕТСЯ НА SNAP-TITE ДЛЯ ПРОДЛЕНИЯ СРОКА ЖИЗНИ
  • Вестон, Западная Вирджиния — РЕАБИЛИТАЦИЯ МЕТАЛЛИЧЕСКОЙ ТРУБЫ С ВЫКЛОННЫМ ГОФРОМ
  • ДУБ БЕЛЫЙ, MS — MISSISSIPPI DOT ИЗБЕГАЕТ ОБРАБОТКИ ДОРОГИ С РЕЛИНЕЙ КУЛЬВЕРТА
  • WOLF CREEK PASS, КУЛЬВЕРТЫ, ПОДДЕРЖИВАЕМЫЕ В ГОРНОМ ПЕРЕХОДЕ
  • ЯКУТАТ, АК — РЕАБИЛИТАЦИЯ КАЛЬВЕРТА ПОД ВПП
  • РАЙОН ЮМА, Аризона — ТОЧКА ИСПОЛЬЗУЕТ SNAP-TITE ДЛЯ РЕАБИЛИТАЦИИ КУЛЬВЕРТА
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
