Ввод трубы в колодец: как организовать надежную систему отвода

Содержание

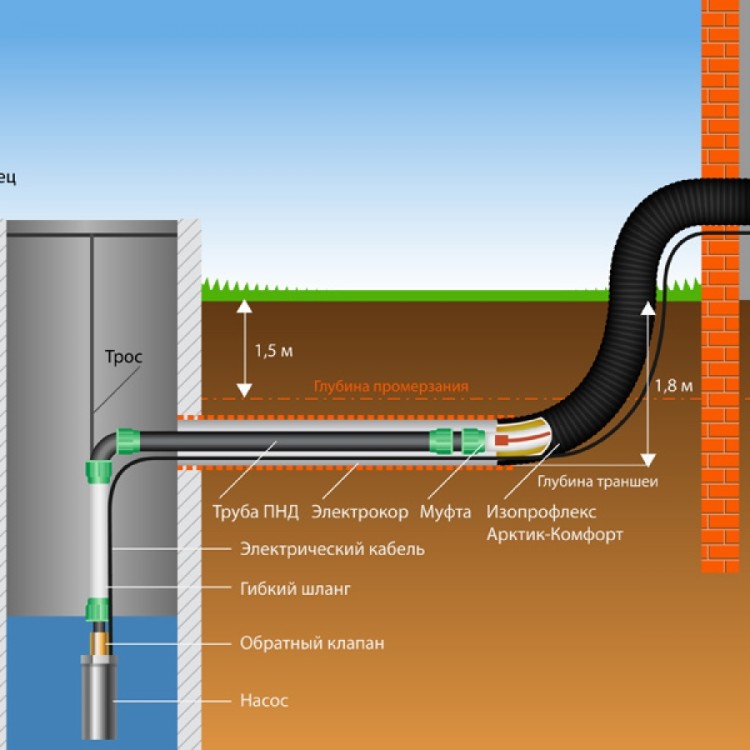

Герметизация ввода трубы в колодец с питьевой водой и ввод трубы в дом.

Снабжение питьевой водой загородного дома – относительно простая задача… Колодец, труба… Что там ещё?!… Всё же просто… п.1. Откопать, п.2. Закопать и п.3. Отдыхать…

А на практике до того, как чистая вода попадет в дом и ее можно будет использовать для питья и приготовления пищи, предстоит провести ряд общеизвестных мероприятий по обустройству самого колодца и прокладке трубопровода до дома.

Наша компания специализируется на производстве конкретизированных решений для гидроизоляции мест вводов/выводов инженерных коммуникаций, поэтому мы прекрасно знаем, что при строительстве колодца с питьевой водой кроме общеизвестных мероприятий есть и другие задачи, решение которых мы вам подскажем наперед.

Эти важные задачи — исключение или минимизация потерь при доставке воды из колодца в дом, а также отсечка цикличного или постоянного стока неочищенных грунтовых и ливневых в колодец. Решение этих задач связано с надежной герметизацией мест вводов труб в колодец и в дом. Некачественно гидроизолированное отверстие ввода трубы – это следствие, которое явилось в результате выбора неподходящих, временных или ненадежных решений для гидроизоляции. Если об обустройстве гидроизоляции мест вводов инженерных коммуникаций вообще подумали. Отсутствие герметизации вводов инженерных коммуникаций обязательно доставит значительные неудобства.

Вместе с отдыхом и занятиями любимыми делами нужен ли вам сопутствующий постоянный «легкий» (изнутри колодца) или совсем не легкий (если придется откапывать место вокруг ввода трубы) ремонт подтекающей трубы? В случае, если труба из колодца входит в дом через заглубленное подвальное помещение, то можно приготовиться еще и к локальной гидроизоляции внутри дома и восстановлению декоративной отделки помещения.

Чтобы дать себе возможность заняться другими делами и любимыми занятиями, необходимо предусмотреть герметизацию, а именно гидроизоляцию, вывода трубы из колодца и ввода в дом до того, как колодец и труба будут спрятаны в грунт, необходимо использовать простое решение — применять Уплотнительные вставки ВМТ

На фотографиях отражено индивидуальное решение с использованием Уплотнительной вставки ВМТ С 45/20/20. Особенность в том, что у заказчика уже была приобретена труба с наружным диаметром 20 мм, и необходимо было использовать для водопровода то, что имеется. Наша компания рассчитала для заказчика значение наружного диаметра Уплотнительной вставки ВМТ равное 45 мм. Заказчик проверил это значение с ассортиментом буровых коронок для бетона в магазине. Значения совпали, мы произвели изделие под конкретную задачу клиента — Герметизацию места ввода трубы 20 мм в отверстие в бетоне 45 мм.

Естественно заказчик был очень доволен результатом, поскольку на первом этапе не знал как подступиться и с чего начать. Поэтому вы всегда можете быть уверены, что для консультирования и ведения ваших проектов есть мы — Специализированная компания ВЕМАТ

Также наши клиенты для герметизации ввода трубы в колодец применяют:

— Уплотнительные вставки ВМТ С 50/32/20

— Уплотнительные вставки ВМТ С 65/32/20

— Уплотнительные вставки ВМТ С 80/32/40

P. S.:

В текущем примере упоминался колодец из готовых формованных наборных бетонных колец.

Для большинства случаев, когда подземные сооружения возводят самостоятельно и ограждающие конструкции формируют путем заливки бетона в опалубку непосредственно в условиях строительной площадки, мы, да и многие наши коллеги, однозначно будут рекомендовать предусмотреть закладные детали — Гидрогильзы ВМТ типа Н. Комплекс из Гидрогильзы ВМТ + Уплотнительная вставка ВМТ — это полностью оформленный узел по герметизации мест ввода/вывода инженерных коммуникаций, в нем отсутствуют различные условности и особенности железобетона, а также поправки на качество приемки бетонной смеси и сверления отверстия проходки.

Рекомендуем всегда сначала устанавливать Гидрогильзы ВМТ!!! (если возможно)

Предлагаем вам изучить применение Гидрогильз ВМТ на примере вывода канализационной трубы из подвала.

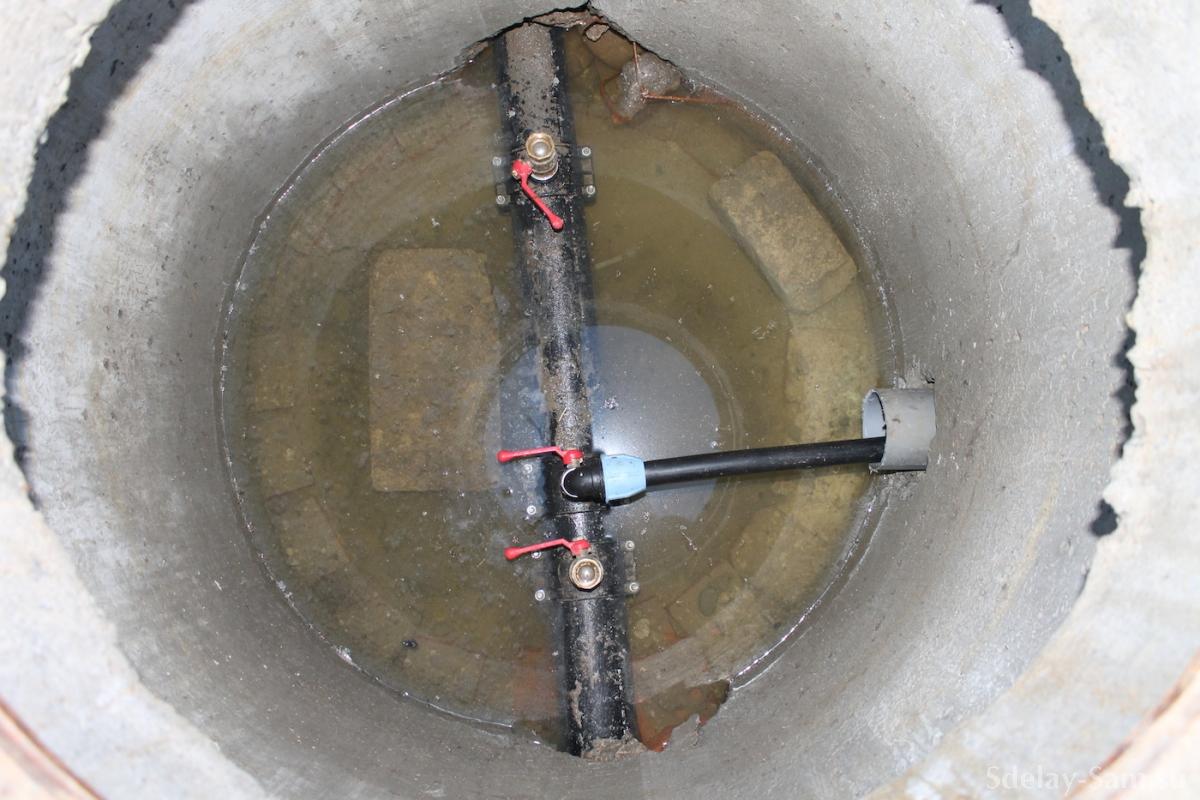

Как правильно сделать ввод трубы в колодец?

Водопроводные колодцы представляют собой подземную конструкцию, которая используется для забора воды. По форме они могут быть круглыми или прямоугольными.

Ввод трубы в колодец нужно делать с учетом следующих требований:

  • водонепроницаемость;
  • прочность;
  • устойчивость к большим нагрузкам;
  • стойкость к воздействию коррозии и химических реагентов;
  • простота монтажа;
  • маленький вес.

Всегда следует заботиться про обеспечение достаточного места для проведения ремонтных работ. В сам колодец вводятся специальные патрубки, которые должны быть герметичными. Для этого делаются специальные отверстия, которые по диаметру должны соответствовать муфте.

Сегодня для этого применяются разнообразные методы в зависимости от того, какие материалы использовались при строительстве колодца.

Герметик для труб

Тонкости осуществления герметизации ввода трубы

Герметизация стенок при вводе трубы в колодец будет противостоять попаданию грязной воды с поверхности. Если зазор будет достаточно большим, тогда заделать его будет несколько проще.

Для этого можно использовать сгон из латуни, который вставляется непосредственно в отверстие. Вход следует обработать силиконом,  специальной резиной и жидким стеклом.

Заплатки можно вырезать из резины. Радиус следует взять такой, чтобы он мог перекрыть окружность на входе.

По центру следует сделать отверстие. В итоге получается хороший резиновый уплотнитель, который надевается с двух сторон. Сверху надеваются шайбы, затягиваются гайками.

Для уплотнения не рекомендуется применение монтажной пены, так как она не выдерживает воздействия воды.

Вместо сгона можно применять гофру, но только в том случае, если давление небольшое. Колодцы могут быть не только для питьевой воды, но и канализационными. Хотя процесс установки труб для них практически не отличается.

Герметизация ввода трубы в колодец является важным моментом, от которого зависит его использование на протяжении длительного времени. Ввод ПНД трубы в колодец не сложен, такую работу можно выполнить самостоятельно, без привлечения специалистов.

Тонкости проведения работы

Устройство ввода труб в колодец имеет определенные особенности. Для этого используются специальные отверстия (проемы) на боковых стенках. Их нужно делать в одной вертикальной или горизонтальной плоскости.

Свободные просветы заделываются кирпичной кладкой и раствором. Герметик нужно использовать с двух сторон колодца.

Для полиэтиленовых труб используется специальная обмотка с применением ленты из битума (она укладывается в пять слоев). Ее прогревают паяльной лампой.

Гидроизоляция ввода трубы в колодец должна проводиться качественными материалами. Если трубы будут защищены от течи, колодец будет использоваться на протяжении многих лет. Для этого можно использовать жидкую резину.

При ее нанесении получается хороший ковер, обеспечивающий надежную изоляцию. Стыки и швы при этом отсутствуют, что обеспечивает надежность и высокое качество. Мастику и жидкую резину наносить достаточно просто, они быстро сохнут.

Все имеющиеся соединения на трубах и сгибах должны оставаться герметичными. Лучше всего использовать полиэтиленовые трубы, с ними легко работать, они служат на протяжении длительного времени.

Наилучшим вариантом является диаметр 32 миллиметра. К ним можно подобрать фитинги, отводы, переходники. Компрессионное соединение в значительной степени упрощает работу, ведь тогда не нужно использовать дополнительного оборудования.

Надеемся, что статья была вам полезна. Будем благодарны ,если нажмете кнопки социальных сетей, которые расположены ниже.

Колодцы для кабельных коммуникаций



Кабельные колодца для кабельных коммуникаций

                К-1

Колодец К-1 может использоваться в качестве смотрового устройства с выводом люка на поверхность, а также в качестве герметичного подземного контейнера, предназначенного для распределения кабеля, размещения муфт или другого малогабаритного оборудования.
Кабельный колодец К-1 полностью готов к монтажу. Состоит из цельнолитого корпуса и крышки с резьбовым соединением. Плоская форма крышки колодца, позволяет использовать его в пешеходной зоне. Герметичность соединения крышки с корпусом колодца К-1 обеспечивается резиновым уплотнительным кольцом, интегрированным в обод крышки. На внешней поверхности крышки колодца предусмотрены углубления для закручивания вручную и гнезда для вспомогательного ключа, который может использоваться для более плотного закрытия крышки, с целью недопущения несанкционированного доступа в колодец.

Колодец К-1 имеет 6 монтажных площадок для ввода распределительных полиэтиленовых труб кабельной канализации с различных направлений, под углом 120° и 60°.  Размер каждой площадки 350 х 185мм.

РАЗМЕРЫ

Высота   —  450 мм;

Диаметр — 410 мм;

Вес — 7 кг;

Комплектация

  1. Корпус колодца К-1

  2. Крышка с резиновым уплотнителем;

  3. Паспорт К-1 с гарантийным талоном;

  4. Сертификат соответствия;

Ввод защитных труб или бронированного кабеля в колодец К-1 осуществляется через отверстия, которые прорезаются в нужном месте в момент установки колодца. В полевых условиях отверстия прорезаются с помощью кругового, регулируемого сверла и шуруповёрта. Герметизация мест ввода труб осуществляется с помощью адаптеров герметичного ввода. Данный способ герметизации вводов не требует использования нагревательных устройств, открытого пламени или другого специального оборудования. Исключает отрыв патрубков, как это бывает при использовании кабельных колодцев с приваренными вводами, в момент обратной засыпки грунта, температурных колебаниях и прочих напряжениях в защитном трубопроводе кабельной канализации. Также адаптеры позволяет выполнить герметичный ввод коммуникаций под углом к корпусу колодца, без использования дополнительных переходников и угловых колен.



Адаптер герметичного ввода АГВ 160-25 мм, цены, описание

Peзинoвый мaнжeт Rodlex Fast Connection пpeднaзнaчeн для гepмeтизaции oбcaднoй (cквaжиннoй тpубы) c плacтикoвoй гильзoй кeccoнa oбecпeчивaя гepмeтизaцию тeлa кeccoнa c oбcaднoй тpубoй. Пoдxoдит для oбcaдныx тpуб диaмeтpoм oт 1ЗЗ дo 159 ммАдаптер герметичного ввода АГВ 160-25 — цельнолитая резиновая манжета специальной

конструкции, предназначенная для герметизации вводов в пластиковые колодцы или емкости

любого типа для труб с внешним диаметром 25-160 мм. Изготавливается из износоустойчивой

резины, стойкой к агрессивным средам. При монтаже, адаптер плотно фиксирует трубу,

исключая необходимость приварки патрубков. Позволяет быстро, без использования

специального оборудования в полевых условиях, осуществить ввод коммуникаций в пластиковые

колодцы различного назначения. Обеспечивает высокую степень защиты соединения, при этом

предотвращает возникновение излишнего напряжение трубопровода в момент обратной засыпки

грунта или при температурных колебаниях. Используется для эксплуатации в температурном

диапазоне от -40 до +80 оС


Порядок монтажа АГВ

В корпусе пластикового колодца или стенке емкости, с помощью перового сверла или коронки

нужного диаметра, прорезаются отверстия. После, края отверстия очищаются от стружки. В

подготовленное отверстие устанавливается адаптер герметичного ввода диаметром, который

соответсвует вводной трубе. Для снижения трудозатрат при вводе труб сквозь адаптер,

рекомендуется использование силиконовой смазки или масло.

На сегодняшний день мы предлагаем АГВ для труб:

25мм, 32мм, 50мм, 63мм, 110мм, 160 мм.

Адаптер герметичного ввода АГВ 25, 32, 50, 63, 110 и 160 — цельнолитая резиновая манжета специальной конструкции, предназначенная для герметизации вводов в пластиковые колодцы или емкости любого типа для труб с внешним диаметром 25-160 мм. Изготавливается из износоустойчивой резины, стойкой к агрессивным средам. При монтаже адаптер плотно фиксирует трубу, исключая необходимость приварки патрубков. Позволяет быстро, без использования специального оборудования в полевых условиях, осуществить ввод коммуникаций в пластиковые колодцы различного назначения. Обеспечивает высокую степень защиты соединения, при этом предотвращает возникновение излишнего напряжение трубопровода в момент обратной засыпки

грунта или при температурных колебаниях. Используется для эксплуатации в температурном диапазоне от -40 до +80 оС

Порядок монтажа АГВ

В корпусе пластикового колодца или стенке емкости, с помощью перового сверла или коронки нужного диаметра, прорезаются отверстия. После, края отверстия очищаются от стружки. В подготовленное отверстие устанавливается адаптер герметичного ввода диаметром, который соответствует вводной трубе. Для снижения трудозатрат при вводе труб сквозь адаптер, рекомендуется использование силиконовой смазки или масло.

На сегодняшний день мы предлагаем АГВ для труб:

25мм, 32мм, 50мм, 63мм, 110мм, 160 мм

НЕОБХОДИМЫЕ ОТВЕРСТИЯ под АГВ:

Труба 160 — отверстие 175 мм

Труба 110 — отверстие 122 мм

Труба 90  — отверстие 100 мм

Труба 75  — отверстие 82 мм

Труба 63  — отверстие 68 мм

Труба 50  — отверстие 54 мм

Труба 40  — отверстие 44 мм

Труба 32  — отверстие 35 мм

Труба 25  — отверстие 28 мм

Одним из обязательных элементов в системе централизованного водоснабжения являются водопроводные колодцы или камеры.

Что такое водопроводный колодец?

Водопроводные колодцы – это подземные конструкции, предназначенные для установки в них различного водопроводного оборудования – затворов, задвижек, приборов учета, шаровых кранов и пр. Водопроводные колодцы обычно имеют круглую или прямоугольную форму. Традиционно монтаж водопроводных колодцев осуществлялся при помощи бетонных колец, для прямоугольных использовался метод скользящей опалубки (при этом колодец получался монолитным) или из фундаментных блоков с заделкой стыков между блоками цементным раствором.

Преимущества пластиковых водопроводных камер

Компания «Комфортная дача» благодаря многолетнему опыту в монтаже систем централизованного и автономного водоснабжения предлагает своим клиентам такие услуги, как установка водопроводных колодцев, обладающих целым рядом достоинств:

  • Абсолютной водонепроницаемостью конструкции;
  • Прочностью, позволяющей выдерживать значительные нагрузки;
  • Коррозионной стойкостью и устойчивостью к солям и прочим химическим реагентам;
  • Относительной простотой монтажа.
  • Небольшим весом (пластик, из которого изготавливается колодец, имеет толщину всего несколько сантиметров).

Кроме того, выбрав пластиковый водопроводный колодец в соответствии с количеством и диаметром водопроводных элементов, вы можете обеспечить себе достаточно места для их ремонта и обслуживания, например, опломбировки счетчиков.

Монтаж пластикового водопроводного колодца

Монтаж колодца включает несколько этапов:

  1. Разработка грунта.
  2. Изготовление подушки.
  3. Монтаж колодца.
  4. Ввод в колодец трубопроводов.
  5. Засыпка колодца.
  6. Разработка грунта

Для установки водопроводного колодца выкапывается круглый котлован с габаритами, превышающими размеры колодца (в диаметре и по высоте) на 20-30 сантиметров. При высоком уровне грунтовых вод и наличии сыпучих почв по периметру котлована устанавливается опалубка, предотвращающая сползание грунта.

Изготовление подушки

Для того чтобы колодец не проседал под действием сил тяготения и не наклонялся в сторону, его необходимо установить на твердое прочное основание – подушку. Подушка представляет собой круглую бетонную армированную или не армированную плиту. Диаметр и толщина плиты зависят от размеров колодца, а также от свойств грунта. Перед заливкой подушки на выровненное дно котлована насыпается слой песка, который разравнивается и уплотняется. Армирование плиты необходимо в том случае, когда колодец будет испытывать значительные нагрузки.

Монтаж распределительного, пластикого колодца

На этом этапе водопроводный колодец необходимо опустить в колодец и закрепить его на подушке. Колодец опускается на подушку, после чего крепится к ней и к якорям при помощи анкерных болтов и тросов.

Ввод трубопроводов в колодец

Современные пластиковые колодцы имеют специальные патрубки, через которые трубы могут быть заведены внутрь колодца. При этом попадание воды через место ввода абсолютно исключено, т.к. места ввода труб герметизируются уплотнительными кольцами.

Обратная засыпка колодца

Для засыпки колодца используется песок или цементно-песчаная смесь. Подсыпку нужно проводить равномерно по всему периметру колодца. Так обеспечивается равенство боковых нагрузок. После засыпки каждых 20-30 сантиметров подсыпки ее необходимо утрамбовать для достижения высокой плотности и предотвращения последующей просадки.
Однако самым востребованным типом колодца является бетонный колодец.

Компания «Комфортная дача», имея большой опыт в установке водопроводных колодцев из бетона,  гарантирует высокое качество конструкции и ее долговечность.

К достоинствам бетонных колодцев относится их простота, доступность и невысокая цена.
Для установки железобетонных колодцев  применяются цилиндрические бетонные кольца, имеющие Г-образную выемку на обоих торцах, что позволяет надежно соединить их друг с другом и предотвратить в дальнейшем смещение колец друг относительно друга. Кроме того при правильной герметизации кольца  предотвратят попадание влаги в колодец на протяжении всего срока службы.

Разработка грунта и изготовление подушки при таком процессе, как установке ж/б колодцев, ничем не отличаются от таких же этапов при установке пластикового колодца, разве что подушка должна иметь несколько большую толщину ввиду большей массы самого колодца из бетона. Глубина рассчитывается таким образом, чтобы колодец вместил целое число колец. В противном случае в верхней части придется делать кирпичную кладку, что не очень желательно.

Монтаж бетонного колодца

После застывания основания на него устанавливают кольца. Для выполнения этих работ компания «Комфортная дача» использует собственный кран.  Кольца устанавливаются точно друг на друга так, чтобы ответные пазы на торцах точно входили друг в друга. После этого стыки герметизируются.

Ввод труб в колодец

Для ввода труб в колодец в соответствующих местах при помощи фрез наши специалисты проделывают отверстия в бетонных кольцах. Отверстия в точности соответствуют диаметру муфт, применяемых для герметизации места ввода трубы в колодец. Благодаря использованию современных методов герметизации при установке железобетонных колодцев, смонтированные нами колодцы имеют абсолютную герметичность, практически не уступающую герметичности пластиковых колодцев. После этого на колодец устанавливается плита перекрытия колодца с соответствующими размерами. В специальное отверстие на плите перекрытия устанавливается пластиковый или чугунный люк с обечайкой.

Засыпка бетонного колодца

Установка ж/б колодца, как и установка пластикового колодца, завершается засыпкой. Для  бетонного колодца она осуществляется практически так же, как и пластикового, с той лишь разницей, что вероятность проседания бетонного колодца намного ниже ввиду его большей массы.

Наша компания выполняет полный комплекс работ  по монтажу систем автономного и централизованного водоснабжения, в том числе, и монтаж водопроводных колодцев и камер. Мы гарантируем своим клиентам:

  • Высокое качество конструкции.
  • Полное соответствие монтажа строительным нормам и правилам.
  • Долговечность колодца.
  • Подбор камеры в полном соответствии с типом грунта и количеством монтируемого в ней оборудования.
  • Оптимальное распределение оборудования в колодце.
  • Низкие цены на установку железобетонных колодцев.

Работа с нами позволит вам получить водопроводную камеру с минимальными затратами времени и денег.

Тут вы можете рассчитать стоимость:

Остались вопросы?
Звоните нам: 8 (905) 556-28-56

Кабельный колодец связи КС-1



Полное описание

Колодец кабельный КС-1 предназначен для установки соединений и распределения кабельной канализации, электрической и слаботочных сетей, с целью их контроля и обеспечения безопасности соединительных муфт. Кабельный колодец связи КС-1 изготавливается методом ротационного формования, который обеспечивает герметичность колодца, т.к. он не имеет никаких соединительных швов. Материал изготовления – пищевой полиэтилен, который не имеет в своём составе вредных и опасных для здоровья человека и окружающей среды материалов. Возможна вторичная переработка материала из которого выполнен кабельный колодец.



Главные плюсы пластиковых колодцев КС по сравнению с железобетонными:

  • Легкий вес. Не требуется использование погрузочной техники, легко перевозятся и монтируются вручную;

  • Герметичность. Материал не пропускает воду через поры или швы, герметичность соединений обеспечивается адаптерами герметичного ввода, люк на резьбовом соединении с уплотнителем;

  • Простой монтаж. Отверстия для кабелей прорезаются в нужных местах при монтаже – быстро и удобно;

  • Долговечность. Срок службы пластикового КС около 50 лет;

  • Прочность. Ударопрочный полиэтилен выдерживает нагрузку до 2 тонн;

  • Условия эксплуатации. От -50 до +60 градусов, устойчивость с УФ-лучам.


В наше время используется множество химических реагентов, исключающих обледенения проезжей части и нередки перепады температуры. В наших пластиковых колодцах предусмотрены эти факторы. Свойства материала, из которого выполнен колодец ,и его конструкция позволяют достичь высокого уровня прочности, химической и морозостойкости.

На колодце КС-1 имеются 6 площадок для ввода и монтажа защитных полиэтиленовых труб с различных направлений, возможность ввода кабелей и соединений под углом 60 и 120 градусов. Герметичность соединения труб с корпусом колодца осуществляется при помощи адаптеров герметичного ввода. Крышка кабельного колодца КС-1 имеет резьбовое соединение с корпусом колодца. Герметичность соединения крышки и кабельного колодца обеспечивается с помощью резинового уплотнительного кольца, которое устанавливается в корпус колодца. В крышке кабельного колодца имеются углубления, которые необходимы для лучшего закрытия крышки.

Пластиковый кабельный колодец – это улучшенная альтернатива железобетонных колодцев.

Монтаж колодца

Перед установкой колодца необходимо подготовить котлован, при попадании в котлован сточных вод рекомендуется их откачивать. В подготовленный котлован с отсыпанным песком и утрамбованным дном устанавливается сам колодец, толщина отсыпки должна быть не меньше 50мм. Во время установки колодца в его корпусе вырезаются отверстия для ввода защитных труб (трубы могут быть как гладкостенные так и гофрированные).

Герметичность ввода труб в колодец достигается с помощью адаптеров герметичного ввода необходимого диаметра. После подготовки отверстий в них устанавливается адаптеры герметичного ввода и затем защитные трубы, глубина на которую необходимо заводить трубы в тело колодца должна быть не меньше 100мм. После полного монтажа всех вводных труб, пространство между колодцем и стенками котлована засыпаться песком с последующим уплотнением. Финишную засыпку канавы рекомендуется производить ранее вынутым грунтом с его постепенной утрамбовкой. При установке колодцев около теплопроводов, необходимо обеспечить теплоизоляцию во избежание повреждения кабелей и соединительных муфт.

Транспортировка и хранение

Хранить колодцы необходимо с соблюдением норм пожарной безопасности, предусмотренных правилами хранения изделий изготовленных из материалов поддерживающих горение. Не рекомендуется хранить колодцы вблизи источников тепла превышающих температуру 70 градусов, для избежание деформации изделия. При хранении колодцев в отрицательных температурах необходимо исключить попадание воды внутрь колодца.

Транспортировка колодцев КС осуществляется любым видом транспорта (автомобиль, ЖД, водный транспорт, авиа перевозка) в соответствии с правилами действующими на каждом из видов транспорта. При транспортировке и хранении колодцев допускается их штабелирование (укладка один на другой).


Низкие цены, высокое качество, быстрая доставка от «ОПТИК КОМ» (499) 390-91-96. полимерные колодцы канализационные и телекоммуникационные

Изделие применяется для герметизации мест ввода труб при монтаже пластиковых кабельных колодцев , позволяет без сварки в полевых условиях герметизировать вводы защитных труб кабельной канализации или бронированного кабеля.

Материал адаптера обладает высокой стойкостью к агрессивным средам и механическим воздействиям, что обеспечивает герметичность и позволяет делать вводы под углом, без применения переходников и угловых колен.

Ввод труб или бронированного кабеля в колодец осуществляется через отверстия, которые прорезаются в нужном месте с помощью кругового регулируемого сверла с резцами (Балеринка) и дрели или шуруповерта. В вырезанное отверстие в корпусе пластикового колодца устанавливается адаптер герметичного ввода соответствующего диаметра и затем трубы заводятся в колодец сквозь адаптер на глубину 10-30 см.

При установке адаптеров, в корпусе колодца прорезается отверстия, диаметром согласно следующей таблице:

Диаметр трубы и используемого адаптера

Фреза

Адаптер герметичного ввода 25 мм

28 мм

Адаптер герметичного ввода 32 мм

35 мм

Адаптер герметичного ввода 40 мм

44 мм

Адаптер герметичного ввода 50 мм

54 мм

Адаптер герметичного ввода 63 мм

68 мм

Адаптер герметичного ввода 75 мм

82 мм

Адаптер герметичного ввода 110 мм

121 мм



Адаптер герметичного ввода 50 мм используется для герметизации мест вводов труб при монтаже пластиковых кабельных колодцев.

Отличный способ введения кабелей в пластиковые кабельные колодцы — это применение адаптеров герметичного ввода, если вам необходимо увеличить количество вводов в колодце.

Выберите подходящие места для новых вводов, измерив отметьте диаметры для сверления. Просверлите необходимое количество отверстий нужных диаметров. Возможно введение труб и вводов в диаметрах от 25 мм до 110 мм.

Затем установите адаптер подходящего диаметра в отверстие, плотно прижимая края адаптера к краям отверстия. Убедитесь в том, что все стенки отверстия и адаптер прижаты плотно.

Засуньте трубу нужного диаметра, просунув некоторое количество длинны трубы во внутреннее пространство колодца. Затем можно вводить кабели через трубу.

В зависимости от модели колодца, вы можете устанавливать разное количество вводов. Адаптеры имеют разные диаметры и размеры. Также мы предложим вам и разные типы труб: гофрированные и прямые, гибкие гладкостенные и твердые. У нас вы найдете большой выбор труб и адаптеров.

Звоните нашим менеджерам и получите консультацию по правильному выбору адаптеров герметичного ввода и других необходимых элементов для монтажа кабельных колодцев.

для регионов Поволжья (843) 239-93-22

для региона Москва  (499) 390-91-96

для мобильной связи +7 (927) 039-00-92

Как найти и разморозить трубы для водоснабжения наружных скважин

Хотя зимы в районе Роли обычно не слишком суровы, ночные температуры в декабре, январе и феврале нередко опускаются ниже 20 градусов. Такие низкие температуры могут привести к замерзанию наружных и колодезных водопроводных труб, нарушению потока воды и даже к их разрыву. Раньше мы рассказывали, как предотвратить замерзание ваших наружных и колодезных водопроводных труб, но сегодня мы расскажем, как быстро их оттаять, чтобы предотвратить дорогостоящие повреждения ваших трубопроводных систем после их замерзания.

Обнаружение, что ваша вода замерзла

Когда вы включаете воду и из крана почти не выходит вода, скорее всего, снаружи замерзла труба. Поскольку глубина линии замерзания в Роли составляет от 10 до 20 дюймов, вода в самом колодце слишком глубока, чтобы замерзнуть, и ваш скважинный насос либо также ниже линии замерзания, либо изолирован для предотвращения замерзания. Таким образом, наиболее вероятным виновником будет замерзшая трубка.

Скорее всего, ваша труба замерзнет на внешней стороне дома или прямо там, где она входит в фундамент.Проверьте наличие выпуклостей именно там, где лед заставил трубу расшириться, но если вы не уверены, вы можете работать на участках трубы, пока вода не начнет течь через них.

Обнаружение и отключение главного водяного клапана

Ваш первый шаг к размораживанию наружных или колодезных водопроводных труб — это предотвратить их разрыв, прежде чем вы сможете их разморозить. Это означает, что вам нужно перекрыть главный водяной кран, чтобы вода не пыталась попасть в ваш дом.

Для этого сначала найдите резервуар высокого давления.Обычно это большой синий или стальной резервуар, который, скорее всего, находится рядом с водонагревателем в вашем гараже, подвале или подсобном помещении. Если вам не удается его найти, найдите, где внешние трубы входят в ваш дом, и следуйте по ним, и он должен привести вас прямо к резервуару высокого давления.

Затем найдите запорный клапан на трубе. Если это рычаг, он будет параллелен трубе в режиме «Вкл», поэтому вам нужно повернуть его на 90 градусов, пока он не окажется перпендикулярно трубе, чтобы перекрыть его.Если у вас есть задвижка, которая выглядит как колесо, поверните ее по часовой стрелке, чтобы выключить (подумайте «точно-плотно, лево-расслабленно», если это поможет вам запомнить!).

Примечание. Вам нужно отключить водонагреватель, когда главный водяной клапан закрыт, чтобы предотвратить повышение давления в резервуаре и его перегрев.

Размораживание замороженной наружной поверхности или трубы колодца

Перед тем, как начать оттаивание замерзшей водопроводной трубы, откройте ближайший к ней кран. Когда ледяной завал начинает таять, вода будет течь по трубе, растапливая любые дополнительные наросты льда.

Есть несколько способов разморозить внешнюю трубу. Если поблизости есть источник электричества, вы можете обернуть трубу грелкой, установленной на низком уровне нагрева, или вы можете использовать фен, установленный на более низком уровне нагрева, чтобы растопить лед внутри трубы. Во избежание поражения электрическим током не стойте в какой-либо воде.

Менее сложный метод позволяет использовать электрическую нагревательную ленту или нагревательный кабель для обертывания трубы. Плотно оберните ленту или кабель одним слоем вокруг трубы (подумайте о создании эффекта полосы леденца, а не о том, чтобы покрывать всю трубу или наматывать ее несколько раз).Это также можно использовать повторно в качестве превентивной меры.

Если поблизости нет источников электричества или есть стоячая вода, оберните полотенца, смоченные в горячей воде, вокруг труб, меняя их по мере остывания воды. Это может занять немного больше времени, но это самый безопасный метод.

Никогда не используйте паяльную лампу или какой-либо источник открытого огня для размораживания замерзших труб. Вода может закипеть, что приведет к разрыву трубы или получению травмы.

Как только вода начнет течь по трубе при стандартном давлении, включите воду из колодца и сосредоточьтесь на профилактических мерах по предотвращению замерзания водопроводных труб из колодца в будущем.

Когда звонить профессионалу

Хотя разморозить трубу самостоятельно, как правило, несложно, бывают случаи, когда необходимо обратиться за профессиональной помощью. Если труба уже лопнула и ее необходимо заменить, или вы не можете найти место замерзания или получить доступ к нему, обратитесь к профессионалу, который знаком с трубами для колодезной воды!

Этой зимой, если у вас возникнут какие-либо проблемы с вашей скважиной или ее компонентами, обратитесь к команде A&T Well and Pump! В дополнение ко всем видам технического обслуживания мы предлагаем круглосуточный экстренный ремонт без выходных.Свяжитесь с нами по телефону (919) 291-4063 или заполните контактную форму, чтобы узнать больше о наших услугах!

Строительство типовой скважины и сроки

Строительство типовой скважины и сроки

Строительство типовой скважины на воду и сроки

Информационный центр подземных вод штата Монтана

Рисунок иллюстрирует некоторые термины, относящиеся к строительство и исполнение типичная неартезианская вода хорошо. Хотя может быть множество вариаций в деталях, все колодцы должны содержать показаны особенности и могут быть описаны с использованием этих терминов. Артезианские скважины отличаются тем, что они построены так, что давление в водоносном горизонте можно контролировать. В артезианских условиях уровень грунтовых вод будет выше верхняя часть водоносного горизонта и, возможно, над поверхностью земли.

Левая часть чертежа показывает геологические условия для это хорошо.Скважина проникающий грунт, приповерхностный песок и гравий, которые разделены из водоносного горизонта слоем глины, и второй песок и гравий. Нижняя часть второй песок и гравий насыщены и водоносный горизонт. Ниже водоносного горизонта скважина попала в сланец, который не водоносный горизонт. Бурильщик водяных скважин описывает и записывает геологические единицы. в момент бурения скважины. Геологические условия, в которых строятся скважины, сильно различаются, и хотя изображенные на чертеже являются общими, они не отражают все условия, с которыми встречаются все скважины.

Кольцевое уплотнение: Кольцевое уплотнение — это материал между стенкой ствола скважины и обсадной колонной, обычно размещаемый рядом с поверхность земли и предназначена для предотвращения попадания поверхностных вод и других потенциальных загрязнений в колодец. Обычно используемые материалы включают бентонит (липкая глина) и чистый цементный раствор (цемент и вода без примесей). песок).

Водоносный горизонт: Водоносный горизонт — это геологическая единица (песок и гравий, песчаник, известняк или другая порода), которая полезное количество воды в колодец или родник.

Скважина: скважина, пробуренная для строительства скважины. Большинство скважин для внутренних колодцев в Монтане лишь незначительно больше, чем обсадная труба.

Кожух: Стальная или пластиковая труба, помещенная в скважину для предотвращения ее обрушения. Корпус герметично прилегает к стенка скважины у поверхности земли с кольцевым уплотнением.

Просадка: Просадка в скважине — это разница между уровнем откачиваемой воды и статическим. (неперекачивающий) уровень воды.Просадка начинается при включении насоса и увеличивается, пока скважина не достигнет « устойчивое состояние » через некоторое время. Поэтому измерения просадки обычно сообщаются вместе с суммой времени, прошедшего с начала откачки. Например: « Просадка составила 10 футов через 1 час после закачки. начало . «

Конус просадки: Понижение уровня грунтовых вод возле скважины, вызванное откачкой, называется «Конус депрессии » или иногда «Конус депрессии ».Когда колодец качает, уровень воды опускаются ближе всего к скважине, и величина просадки уменьшается по мере удаления от скважины увеличивается. На некотором расстоянии от скважины в любой момент времени есть точка, в которой откачка не происходит. меняют уровень грунтовых вод и просадка равна нулю.

Точка измерения: Уровни воды в колодцах обычно указываются как глубины ниже поверхности земли, хотя точкой измерения может быть любое удобное фиксированное место в верхней части колодца. На этом чертеже точка измерения это верх кожуха. Высота точки измерения обычно записывается, чтобы статические уровни воды могли также указывается как высота.

Уровень откачиваемой воды: Уровень откачиваемой воды — это расстояние от поверхности земли (или точки измерения) до вода в колодце, пока ее качает. Время измерения уровня перекачиваемой воды обычно составляет записано также. Например: « Уровень откачиваемой воды был на 85 футов ниже поверхности земли через 1 час после откачки. начал. «

Экран или перфорация: Все колодцы открыты для водоносного горизонта, так что вода может поступать в колодец. Заканчивания скважин варьируются от « открытый ствол » в консолидированной породе, которая не требует обсадной колонны, до « открытого забоя », где единственный способ попадание воды в колодец — через торец обсадной колонны. Однако во многих скважинах есть какие-то колодцы. установлен экран или в кожухе прорезаны перфорации, через которые может попасть вода. Отверстия должны быть правильного размера, чтобы вода могла проникать, а песок и другие водоносные слои — нет.

Статический уровень воды: Статический уровень воды — это расстояние от поверхности земли (или точки измерения) до вода в колодце в непрокачиваемых (статических) условиях. Статический уровень воды может зависеть от климатических условия и откачка близлежащих скважин и часто измеряются повторно, чтобы получить информацию о том, как водоносные горизонты реагируют на изменение климата и развитие.

Выхлопная труба и заглушка: В скважинах, укомплектованных скважинными фильтрами, выхлопная труба может быть установлена ​​ниже экран.Выхлопная труба обеспечивает место, где песок, который может попасть в скважину через фильтр, может осесть. от насоса. Торцевая крышка заставляет всю воду попадать в колодец через экран колодца. Большинство скважин в комплекте с перфорацией не будет выхлопной трубы.

Уровень грунтовых вод: Верхняя часть насыщенной части водного горизонта (также известного как неограниченный) водоносного горизонта. Ниже уровень грунтовых вод, поровые пространства (или трещины) в геологической среде заполнены водой.Над уровнем грунтовых вод поровые пространства заполнены воздухом. Гидрологи часто используют перевернутый треугольник для обозначения воды. Таблица.

Общая глубина: Общая глубина колодца — это расстояние от поверхности земли до дна.

Добыча: Количество воды, измеренное в галлонах в минуту, которую скважина производит при перекачке.

Почему из крана не течет вода?

Это одна из тех фраз, которые, вероятно, вселяют страх в сердца миллионов людей, но многие другие никогда не волновались.С момента переезда в наш 168-летний дом я слышал это более чем достаточно раз. «Нет воды». И хотя я ненавижу, когда мне об этом рассказывают, еще хуже то, что вода полностью отключена без видимой причины, пока вы ее активно используете. Это всегда вызывает комок в горле. Так легко принять проточную воду как должное. Мы просто открываем кран, и вот он: наш личный Old Faithful. И мы действительно стали зависеть от этого, когда захотим. Но мы с женой узнали, что колодезная вода в нашем старом доме не так надежна, как городская вода.

В первый раз мы застряли без воды еще до того, как полностью переехали в дом. Мы решили устроить семейный праздник в выходные, посвященные Дню труда, после того, как провели лето, работая над нашим новым старым домом. Накануне вечеринки я подумал, что было бы неплохо установить наш новый кондиционер для воды, чтобы у нас была мягкая вода для наших посетителей. Нет проблем, я отключил воду и подключил ее. Единственная ошибка, которую я сделал, заключалась в том, что в какой-то момент я открыл главный запорный клапан до того, как все было подключено.В то время я подумал, что это нормально, потому что я выключил водяной насос и сбросил давление в линиях перед запуском. Однако, когда я открыл клапан, я был удивлен, услышав шипение воздуха через открытую трубу. Я ничего об этом не подумал и продолжил водопровод. Как только я закончил и включил водяной насос, он заработал, но воды не было. Я открыл верхнюю часть трубы, спускающейся в колодец, и обнаружил, что в ней нет ничего, кроме воздуха. Что ж, это имело смысл в том, что насос для воды не перекачивает воздух, я решил, что мне нужно заполнить трубу водой, чтобы заправить насос.Первое, что пришло мне в голову, это было бы намного проще, если бы у меня была проточная вода … Я взял несколько кувшинов воды из дома моих родственников, но как бы быстро я ни наливал ее в эту трубу, я мог не заливать. Именно тогда я узнал о донных клапанах. Внизу входной трубы внутри колодца находится клапан, который позволяет воде попадать в трубу, но не позволяет воде вытекать обратно. К счастью, труба в моем колодце пластиковая, поэтому мы с тестем смогли вытащить ее вручную.После того, как мы вытащили более 60 футов трубы, мы обнаружили разрушенные остатки обратного клапана. Было немного нервно пытаться найти замену воскресным утром в праздничные выходные, но после установки было довольно просто заполнить трубу и залить насос. Уф! У нас снова была вода, и еще до того, как начала прибывать компания!

Очевидно, это было не единственное наше безводное мероприятие. Фактически, каждый раз, когда отключается электричество, у нас нет воды. Но в первый раз, когда мы использовали ее, вода неожиданно потекла, когда мы наполняли ванну, чтобы искупать наших младенцев-близнецов.В одну минуту вода течет нормально, в следующую минуту в комнате было тихо. Из-под крана не выходила даже струйка. Я начал интересоваться, как мы собираемся мыть младенцев, принимать душ, мыть посуду и т. Д. Когда внезапно вода вернулась, и мне показалось, что все в порядке. Он побежал без замедления и наполнил ванну. На следующий день мы испытали то же самое. Вода, потом без воды, затем снова вода. Я начал задаваться вопросом, не пересыхает ли наш колодец, и начал проклинать горнолыжный курорт, который находится на том же холме, на котором мы живем.Они, должно быть, снижают уровень грунтовых вод, скармливая нашу драгоценную воду своим снегоуборочным машинам. Но в конце концов я пришел к выводу, что это не может быть причиной, потому что, когда вода возвращается, она остается. В конце концов, когда я начал изучать проблему, я обнаружил, что небольшой металлический адаптер, ввинченный в насос, был покрыт ржавчиной. Внутри самого насоса отверстие, ведущее к этому штуцеру, было полностью забито ржавчиной. Этот адаптер имеет небольшую пластиковую трубку, по которой вода подается к реле давления, которое включает и выключает насос.Ржавчина была такой густой, что мешала воде свободно вытекать из трубки и показывала реле давления, что существует состояние низкого давления. Таким образом, насос не включился, пока вода медленно не просочилась в трубку. Адаптер сделан из какого-то сплава, потому что он не ржавеет, и он ввинчивается в скважинный насос, который выполнен из чугуна. Я вспоминаю (возможно, из давнего урока химии), что разнородные металлы при контакте друг с другом могут вызвать гальваническую реакцию, которая по существу вызывает чрезмерную коррозию.Каждые пару лет мне приходится очищать эту ржавчину, чтобы вода текла стабильно, но, похоже, в нашей воде не так много железа, я уверен, что это причина. На днях мне действительно нужно заменить этот адаптер на пластиковый, который, надеюсь, устранит гальваническое воздействие и, следовательно, перебои с водоснабжением.

За прошедшие годы я также обнаружил, что, хотя наиболее распространенные скважинные насосы, устанавливаемые в наши дни, кажутся погружными насосами, предназначенными для работы под водой, наш струйный насос не является одним из них и вообще не работает, когда он находится под водой.Когда это случилось впервые (да, это уже случалось несколько раз), моя жена встала передо мной, чтобы принять душ. Она быстро вернулась в комнату и сказала: «, воды нет, ». Поскольку было холодное декабрьское утро, я сначала спустился в подвал, чтобы посмотреть, смогу ли я определить причину. Я не ожидал, что найду там что-нибудь, но мне пока не хотелось выходить на улицу сквозь холод и снег к колодцу. То, что я увидел, застало меня врасплох. У нас в подвале есть старая заброшенная труба, идущая вдоль одной стены у пола.Я всегда думал, что, поскольку он больше ни к чему не подключен, это была протекающая или забитая труба, по которой вода поступала из заброшенного колодца вместо теперь уже пластикового трубопровода, выполняющего эту функцию. Что ж, сегодня утром из той старой трубы капала вода. Теперь мне пришлось выйти на улицу, чтобы посмотреть, что происходит. Когда я открыл колодец и снял изоляцию, единственное, что я увидел, — это вода. Весь фундамент был залит водой, полностью затопив скважинный насос.Так что я был в домашнем центре, как только они открылись, и купил переносной водоотливной насос, который можно было подключить к садовому шлангу. Чтобы выкачать всю воду, потребовалось больше часа. После того, как он опорожнился, я переустановил выключатель для сработавшего насоса, и насос снова заработал. Так почему же мой колодец наполнился водой? Как только насос включился, я обнаружил, что в резервуаре запаса давления из стекловолокна образовалась небольшая утечка. Сначала я предположил, что откачал отстойный насос в колодце и что эта утечка медленно заполняет фундамент, поэтому я оснастил свой новый переносной насос внешним поплавковым выключателем и подключил его к розетке.Этот тоже не сработал. В розетке, к которой он был подключен, не было питания. Я проверил все выключатели, и все они были включены, кроме одного, питающего большую комнату за пределами кухни, где я делал некоторые ремонтные работы. Прерыватель был помечен на панели «Гостиная», хотя эта комната явно не гостиная. Убедившись, что все электрические соединения в комнате надежно отключены, я включил выключатель «жилой комнаты», и отстойник ожил. С какой стати отстойник подключен к той же цепи, которая питает то, что предыдущие владельцы считали жилой комнатой ?? Не имею представления.Думаю, это только одна из радостей старых домов. С тех пор я также узнал, что даже без утечки в недавно замененном резервном баке или где-либо еще, сильный дождь или тающий снег дает достаточно воды, чтобы затопить колодец, когда «смонтированный» переносной водоотливной насос не включается. Поскольку это произошло совсем недавно, я надеюсь исправить эту ситуацию, установив на этой неделе постоянный насос, прежде чем станет холоднее.

Пока я пишу это, я вижу, что упомянул несколько разных вещей, с которыми мне нужно будет разобраться в какой-то момент в будущем. Это подводит меня к другой фразе, которую часто можно услышать. Много лет назад мне казалось, что я понял, что люди имели в виду, когда говорили, что «со старыми домами никогда не закончишь, потому что всегда есть над чем поработать». Поскольку кажется, что куда бы я ни смотрел дома, я вижу что-то еще, что требует внимания, ясно, что тогда я понятия не имел, что они имели в виду. Но теперь я понимаю.

Брайан Л. Предоставлено

Свяжитесь с Брайаном Л.

Well Water Line — Fine Homebuilding

Колодец всего 20 футов.от восточного конца дома. Мне нравится прокладывать полиэтиленовую трубу и провод в 4-дюймовом кабелепроводе по нескольким причинам. Во-первых, я могу выкопать и закопать трубопровод, когда у меня будет время, и запланировать прибытие скважинной компании позже. Если когда-нибудь возникнет проблема с трубой или проводом, нет необходимости откапывать линию. А учитывая наличие всех камней в этом районе, маловероятно, что один из них, упавший в траншею, повредит водопровод. Есть еще одна причина, о которой я размышляю: трубопровод позволит воздуху циркулировать вокруг линии ватерлинии и будет держать его в тени теплее там, где он находится выше линии замерзания.

Я потратил около 2 часов на рытье L-образной траншеи от основания (там, где мы с Матом поместили трубопровод, когда он выкопали фундамент) до обсадной трубы. Я наклонил траншею от основания, где выход трубы составлял примерно 2 фута, до глубины примерно 6 футов у обсадной колонны.

Я использовал 4-дюймовую дренажную трубу в качестве канала. На поворотах я использовал колена 22 1/2 градуса, чтобы облегчить протягивание скважинной трубы. Я проклеил и заклеил все стыки, чтобы убедиться, что они не разъединились во время засыпки.

Изоляция снижает вероятность замерзания

Поскольку глубина промерзания составляет около 3 1/2 футов, ближайшая к дому траншея может замерзнуть. В дополнение к трубопроводу, помогающему поддерживать водопровод в тепле, я разместил два слоя пенополистирольной изоляции толщиной 2 дюйма. Я использовал куски пенопласта, сэкономленные на других работах, и покрыл участок шириной около 3 футов над трубопроводом.

В качестве меры предосторожности я засыпал канал примерно футом гравия, прежде чем засыпать остальную часть траншеи экскаватором. Когда я засыпал траншею рядом с обсадной трубой, я сложил небольшие камни, чтобы сформировать земляную плотину. Осталась яма, чтобы установщик насоса мог установить безамбарный соединитель на корпус.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

A Бункер водяного насоса | JLC Онлайн

Подвалы могут быть удобными местами для громоздких механических систем, таких как системы отопления и резервуары для воды. Но полные подвалы могут быть дорогостоящими, и в недавнем проекте на Кейп-Коде наши клиенты выбрали строительство перекрытий, чтобы снизить бюджет. Проект дома представлял собой одноэтажное здание, поэтому пространство было ограничено.А так как дом находится в районе без городского водопровода, нам нужно было найти место для колодца и насоса.

Колодец должен был располагаться на расстоянии не менее 100 футов от любой септической системы, поэтому колодец (в нижнем левом углу фото) едва виден из дома.

Удаленное местоположение

На участке было два здания: основной дом и существующий гостевой коттедж. Нам пришлось расположить колодец на расстоянии не менее 100 футов от обеих септических систем.Наш подрядчик на стройплощадке Джордж Ботельо помог нам выбрать место для колодца, и мы решили вырыть колодец для устья колодца и сопутствующего оборудования.

Мы провели небольшое исследование и узнали, что колодцы успешно использовались в местах с гораздо более холодным климатом, таких как северный Мичиган. Температура окружающей среды на земле предохраняет систему от замерзания, даже если температура обычно значительно опускается ниже нуля.

Приямок имел несколько преимуществ. Во-первых, мы сэкономили драгоценную площадь на полу.Небольшая аппаратная в доме уже была забита водонагревателем, кондиционером и блоком ERV. (Мы установили тепловой насос Sanden снаружи, что также сэкономило место). Наличие водяной системы в собственном выделенном месте также упростило бы обслуживание оборудования. Наконец, насос должен был обслуживать два строения — главный дом и гостевой дом — и мы могли более эффективно подавать воду в оба этих здания из одного источника.

Бурильщик проверил поток от насоса в обсадной трубе скважины из ПВХ.После прокладки водопровода и электроснабжения колодца экскаватор засыпал грунт вокруг карьера и утрамбовывал его. Стены ямы составляют сборная бетонная труба высотой 6 футов на 60 дюймов в диаметре, а к верхней части трубы зацементировано железобетонное кольцо люка.

Построение аппаратной

Благодаря удаленному расположению бурильщик мог войти со своей установкой и затопить скважину, не нарушая рабочего места.Глубина колодца составила 31 фут; Когда он закончил, он оставил обсадную трубу колодца из ПВХ на высоте нескольких футов над землей с трубой от насоса, выходящей из обсадной колонны.

Ботельо выкопал трубу на глубину от 7 до 8 футов и шириной около 8 футов на дне. Он засыпал щебень, чтобы дно ямы поднялось на глубину около 6 футов, уплотняя камень ровно и ровно.

Ямка колодца на самом деле представляла собой секцию сборной железобетонной трубы высотой 6 футов и диаметром 60 дюймов.Поскольку в помещении будет располагаться другое оборудование, Ботельо расположил котлован в нескольких футах от центра обсадной трубы. С помощью крана бригада по доставке сборного железобетона разместила секцию трубы в точках расположения Ботельо. Затем бригада закрыла трубу железобетонным кольцом для проверки уровня люка, которое было зацементировано.

Крышка люка и втулка обеспечивают доступ к колодцу. Для снятия чугунной крышки нужны ломы и двое крепких взрослых людей.

Подключение к дому

Перед тем, как засыпать колодец, Ботельо выкопал траншеи как в главном доме, так и в гостевом доме на глубине ниже линии замерзания.Он проложил 1-дюймовую гибкую водопроводную трубу в траншеях, а затем пропустил трубу для главного дома через рукав из ПВХ, который мы установили под фундаментом, и поднял его в комнату для оборудования дома перед заливкой плиты. Трубопровод электропитания также проходил по той же траншее, чтобы обеспечить электричеством насос.

У колодца сбоку были выбоины, одна для подачи воды, а другая для подачи электроэнергии. При проложении труб Ботельо осторожно засыпал колодец вокруг колодца подъемами на 1 фут, уплотняя почву на каждом слое, пока не достиг вершины кольца уклона.Уклон имеет уклон со всех сторон для дренажа.

Выход водоводов и подвод электропитания через выбоины в стене котлована. Температура окружающей среды предотвращает замерзание колодца, подводящих трубопроводов и напорного резервуара. Водопровод входит в главный дом через угол в аппаратной. Вторая линия ватерлинии остается спиральной над землей в ожидании ремонта соседнего гостевого коттеджа на территории.

Оборудование входит в комплект

Узел из чугуна с крышкой люка надевается на отверстие в кольце отметки. Вес крышки люка диаметром 24 дюйма весьма внушителен. Чтобы поднять его, нужна пара ломов, а когда он поднимается над рукавом, требуется два сильных взрослых человека, чтобы полностью снять крышку.

Далее насосное оборудование было спущено через крышку люка в приямок. Самой большой частью системы скважины был резервуар высокого давления. Сам насос находится в корпусе колодца, поэтому после того, как резервуар был на месте, установка была простой.Подающая труба выходит из устья скважины и соединяется с напорным баком с отдельными клапанами и манометром для управления подачей в каждое здание.

Внутри дома водопроводная труба проходит через один угол помещения с оборудованием, где она подключается к системе водоснабжения. Водопровод для будущего гостевого дома выходит из траншеи в виде змеевика, готового к установке после ремонта здания.

3 типа заглушек колодцев и что они заменяют

По мере того, как методы развиваются с течением времени, вместе с ними развиваются и продукты, упрощающие и безопасные.Так обстоит дело с заглушками скважин, в прошлом колодцы использовались как способ доступа к соединению между скважиной и нагнетательными трубами. Теперь обсадная труба выступает над землей, ниже линии промерзания вставляется безамбарный адаптер, а на обсадную трубу устанавливается заглушка.

В этом блоге мы рассмотрим некоторые термины, которые нужно понять, 3 типа заглушек скважин и некоторые предостережения, о которых следует помнить, когда речь идет о карьерах.

Понятные термины

Колодец с водой для дыхания: При изменении атмосферного давления воздух может входить или выходить из колодца, чтобы предотвратить избыточное давление или вакуум.

Защита от паразитов: Никакие мелкие паразиты или насекомые не могут проникнуть в колодец через заглушку. Крышки колодцев, не защищенные от паразитов, имеют зазоры между обсадной трубой колодца и внутренней стороной крышки. Назначение этих промежутков — дать возможность колодцу дышать, но наряду с пропуском воздуха в колодец, паразиты и насекомые также имеют доступ.

Блокировка: Некоторые заглушки колодцев позволяют прикрепить к крышке навесной замок. Это гарантирует, что никто без ключа или кода не сможет получить доступ к колодцу.Запирание крышек колодцев использует это как средство защиты от несанкционированного доступа.

3 типа заглушек

Обычная

Простые крышки колодцев — самый простой тип. У них нет электрических кабелей, выходящих из колодца через заглушку. В приложениях, где источник питания для насоса находится в насосной станции или подвале, можно использовать этот тип заглушки. Обычно они используются там, где струйные насосы устанавливаются на безамбарном адаптере.

Трубопровод

Заглушки для кабелепроводов предназначены для погружных насосов, когда электрические (насосные) кабели выходят из скважины через верхнюю часть обсадной трубы.Они разработаны с областью кабелепровода для ввода кабелей в электрический канал на внешней стороне обсадной трубы скважины.

Водонепроницаемый

Водонепроницаемые заглушки колодцев похожи на заглушки кабелепровода в том смысле, что они позволяют проложить электрический канал. Разница в том, что водонепроницаемые заглушки колодцев герметизированы по всему периметру обсадной колонны и трубопровода. Вентиляционные экраны устанавливаются, как правило, рядом с каналом, чтобы колодец мог дышать, но не попадали внутрь паразитов.

Предупреждения о колодцах

В районах, где земля промерзает, важно переместить воду ниже линии замерзания, чтобы вода оставалась круглогодичной. Раньше хорошо подходили колодцы, потому что это был лучший способ обслуживать фитинги / соединения колодца и нагнетательной трубы. Ямы для колодцев должны быть достаточно большими, чтобы в них мог войти человек, если они не герметизированы должным образом, это означает, что животные или мусор могут упасть в колодец.

В 1970-х Мел Босхарт опередил время, представив безбарьерные адаптеры для канадской индустрии водозаборных скважин, поскольку он увидел риски, связанные с традиционными колодцами.
Санитарные проблемы

Для перекрытия канала в приямках колодцев обычно используется уплотнение колодцев.Эти уплотнения колодца включают вентиляционное отверстие, позволяющее дышать через колодец. Загрязненная поверхностная вода может попасть в колодец через это вентиляционное отверстие, просачиваясь вниз и смешиваясь с колодезной водой. Эта загрязненная поверхностная вода попадает в колодец через треснувшую цементную плитку, мусор, падающий в колодец, или плохой раствор.

Ремонт может быть опасным

Вход или выход из колодца может быть опасным, поскольку он может быть от 5 до 8 футов глубиной, поэтому может потребоваться лестница. Колодцы могут содержать недостаточный уровень кислорода или токсичные газы.

В связи с этими мерами приямки заменяются бескамерными адаптерами и заглушками. Лучшее понимание заглушек колодцев и мер предосторожности, связанных с колодцами, обеспечит безопасность вас и вашей воды в течение всего года.

3 Признаки проблем с скважинным насосом, о которых вы должны знать

Колодезная вода обеспечивает независимость водоснабжения вашего дома от городской системы водоснабжения. Но независимо от того, купили ли вы недавно дом с водой из колодца или на вашем участке пробурили колодец, помните, что колодец и насос не являются безошибочными.

Ознакомьтесь с признаками неисправности, чтобы вы могли решать проблемы по мере их возникновения. Чем активнее вы будете, тем легче будет поддерживать водоснабжение. Вот несколько вещей, на которые следует обратить внимание, и советы по решению этих проблем.

1. Снижение давления воды

Вода из колодца должна течь с достаточно постоянным давлением. Внезапное падение давления воды во всех ваших приспособлениях может указывать на неисправность скважинного насоса.По мере старения скважинного насоса износ самого насоса может привести к тому, что насос будет работать менее эффективно, что снизит поток воды к вашим приспособлениям.

Ваш подрядчик по установке скважинного насоса проверит насос, отремонтирует все изношенные компоненты или заменит насос новым, исправно работающим агрегатом. Немедленно свяжитесь со своим подрядчиком по строительству скважин, когда заметите снижение давления воды. Чем раньше проблема будет решена, тем меньше будет риск полного отказа насоса и отсутствия воды.

Пониженное давление воды только в одном приспособлении, однако, обычно является признаком того, что сломанная труба или поврежденное приспособление вызывает утечку где-то между этим приспособлением и основным входящим водопроводом. В этом случае вам нужно поговорить с водопроводчиком, который сможет отследить проблему.

2. Распыление воды

Когда вы открываете краны, поток воды должен быть плавным. Распыление, брызги воды из крана, даже кратковременные, часто означают, что воздух находится в трубах или попадает в ваш колодезный насос. Периодическое разбрызгивание обычно не является поводом для беспокойства, но длительные или постоянные проблемы с ним означают, что вам следует проверить скважинный насос.

Воздух в системе может указывать не только на необходимость продувки и повторной заливки скважинного насоса, но и на то, что в самой скважине мало воды.Когда уровень воды становится низким, скважинный насос втягивает не только воду, но и воздух, что приводит к разбрызгиванию воды на ваши водопроводные арматуры.

Изготовитель бурового оборудования и насоса должен проверить уровень воды в колодце и проверить насос, чтобы решить эту проблему. Он или она может удалить воздух из системы, а затем повторно заполнить насос, чтобы устранить воздушные карманы.

Присутствующий в воде запах указывает на то, что разбрызгивание является результатом газовых карманов, таких как метан. В этом случае немедленно обратитесь в компанию по производству скважин, так как эти газы могут оказаться опасными для благополучия вашей семьи.

3. Поток грязной воды

Многие люди считают, что грязь — это просто факт жизни в колодезной воде. Правда в том, что вы не должны вообще видеть грязь в своей колодезной воде. Насос, всасывающий грязь вместе с водой, может быть установлен слишком глубоко в колодец или может иметь недостаточный запас воды.

Грязь в колодезной воде может серьезно повредить насос. Грязь, содержащаяся в воде, протекает через насос, в результате чего грязь оседает в самом насосе. Эти частицы могут вызвать серьезный износ хрупких деталей внутри насоса, что в конечном итоге приведет к его выходу из строя.

Поддерживайте свою скважину и откачивайте ее постоянно с того момента, как вы переедете в дом или пробурите скважину.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
