Выключатели путевые в категории «Электрооборудование»

Концевой выключатель путевой ME-8108 115/250В SS

Доставка по Украине

368.46 грн

184.23 грн

Купить

Концевой выключатель путевой ME-8108 115/250В BG

Доставка по Украине

422.09 грн

211.05 грн

Купить

Buying

Вимикач шляховий FLS15M11P65

Доставка по Украине

182.52 грн

Купить

ТОВ «ТД ЕНЕРГОТРЕЙД»

Вимикач шляховий FLS15M21P65

Доставка по Украине

182.52 грн

Купить

ТОВ «ТД ЕНЕРГОТРЕЙД»

Вимикач шляховий FLS15M31P65

Доставка по Украине

182.52 грн

Купить

ТОВ «ТД ЕНЕРГОТРЕЙД»

Вимикач шляховий FLS15M322P65

Доставка по Украине

182.52 грн

Купить

ТОВ «ТД ЕНЕРГОТРЕЙД»

Вимикач шляховий FLS15M33P65

Доставка по Украине

182.52 грн

Купить

ТОВ «ТД ЕНЕРГОТРЕЙД»

Концевой выключатель путевой ME-8108 115/250В

На складе

Доставка по Украине

120 грн

Купить

KRONS интернет- магазин

Концевой выключатель путевой ME-8108 115/250В

На складе в г. Ровно

Доставка по Украине

по 120 грн

от 10 продавцов

120 грн

Купить

Магазин «Панас»

Путевой выключатель КУ-701-СУ У2

Доставка по Украине

от 890 грн

Купить

Prommetey

Путевой выключатель КУ-703-СУ У2

Доставка по Украине

от 1 150 грн

Купить

Prommetey

Концевой выключатель путевой ME-8108 115/250В

На складе

Доставка по Украине

по 120 грн

от 3 продавцов

120 грн

Купить

Techland

Выключатель ВПВ-1 путевой взрывозащищенный

На складе в г. Львов

Доставка по Украине

250 грн

Купить

Магазин «Лагода АЗ»

Концевой выключатель путевой ME-8108 115/250В, 104605

На складе в г. Ровно

Доставка по Украине

130 грн

Купить

Интернет магазин » Горячий Стиль «

Концевой выключатель путевой ME-8108 115/250В

На складе в г. Ровно

Доставка по Украине

120 — 153 грн

от 7 продавцов

162 грн

120 грн

Купить

Ларчик UA — магазин трендовых товаров

Смотрите также

Выключатель путевой ВП19М21Б411-67У2.ХХ

На складе

Доставка по Украине

от 399 грн

Купить

ЧФ «АЛЕКС»

Выключатель путевой ВП15К21Б261-54У2.8

На складе

Доставка по Украине

от 285 грн

Купить

ЧФ «АЛЕКС»

Выключатель путевой ВП15К21Б291-54У2.3

На складе

Доставка по Украине

от 285 грн

Купить

ЧФ «АЛЕКС»

Выключатель путевой ВП15К21Б291-54У2.8

На складе

Доставка по Украине

от 285 грн

Купить

ЧФ «АЛЕКС»

Выключатель путевой ВП15К21Б261-54У2.3

На складе

Доставка по Украине

от 285 грн

Купить

ЧФ «АЛЕКС»

Концевой выключатель путевой ME-8108 115/250В

На складе в г. Ровно

Доставка по Украине

120 — 312 грн

от 2 продавцов

120 грн

Купить

Магазин «Freedelivery»

Выключатель путевой лифтовой ВБ 5-1

Доставка по Украине

120 грн

Купить

ТОВ «ЮСК Сервіс»

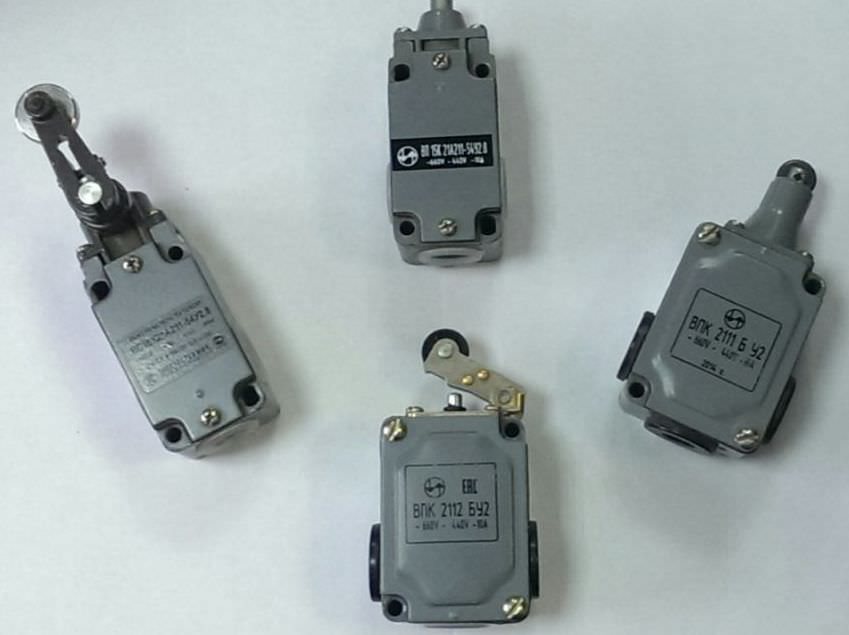

Выключатель путевой ВПК 2110

Доставка по Украине

100 грн

Купить

ТОВ «ЮСК Сервіс»

Концевой (путевой) выключатель L5K13MEM123

Доставка по Украине

330 грн

Купить

ТОВ «ЖИТОМИРЕНЕРГОСЕРВІС»

Концевой (путевой) выключатель L5K13MEM121

Доставка по Украине

330 грн

Купить

ТОВ «ЖИТОМИРЕНЕРГОСЕРВІС»

Концевой (путевой) выключатель L5K13SOM101

Доставка по Украине

330 грн

Купить

ТОВ «ЖИТОМИРЕНЕРГОСЕРВІС»

Концевой (путевой) выключатель L5K13SOM102

Под заказ

Доставка по Украине

300 грн

Купить

ТОВ «ЖИТОМИРЕНЕРГОСЕРВІС»

Концевой (путевой) выключатель L5K13MEL122

Доставка по Украине

400 грн

Купить

ТОВ «ЖИТОМИРЕНЕРГОСЕРВІС»

Выключатель путевой ВП15-211

На складе в г. Днепр

Доставка по Украине

75 грн

Купить

profsvet.com.ua

Концевой выключатель ВП 16РГ-23Б-231-55 У2.3 — цена 1 835 руб, ВП 16РГ-23Б-231-55 У2.3 — в Санкт-Петербурге

Главная Каталог Электротехническое оборудование Концевые выключатели Концевой выключатель ВП 16РГ-23Б-231-55 У2.3

в наличии

от 1 835 руб

^*Предложение не является публичной офертой

в наличии

Выключатели путевые ВП16 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Габаритные размеры LxHxB, мм: 63x130x79мм

Номинальный коммутируемый ток – 16А

Номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока

Контактная группа – 1з + 1р

Вид переключающего устройства – мгновенного действия

Усилие прямого срабатывания – не более 50Н, обратное – не менее 2Н

Прямой рабочий ход, градус: 10±3, дополнительный ход, не более, градус: 30

Дифференциал хода, градус: 7±3

Механическая износостойкость, циклов ВО, не менее: 14000000 (для исполнения с селективным приводом: 10000 000)

Коммутационная износостойкость, при скорости перемещения управляющего упора 0,33м/с, при частоте включений 1200

циклов ВО в час и продолжительности включений (ПВ=40-60%), не менее:

на переменном токе: 1 000 000

на постоянном токе: 1 600 000

Выключатель может быть представлен в 2-ух модификациях, Г-резьбовой неуплотненный ввод, Е-модифицированный —уплотненный ввод через сальник

Климатическое исполнение и категория размещения – У2, Т2, XЛ2

Характеристики

Артикул

ВП 16РГ-23Б-231-55 У2. 3

Характеристики

двухполюсный, 1з + 1р

Ном. ток, In

10А

Ном. рабочее напряжение, Ue

660В, 50Гц/440В пост.

Тип привода

рычаг с роликом

Путевой выключатель ВП16Р-23-231 является аппаратом общего назначения, прямого действия с самовозвратом. Предназначен для коммутации электрических цепей управления, под воздействием упоров, в определенных точках пути, где движение контролируемого объекта должно быть изменено, или возникает необходимость сообщения о достижении объектом заданного положения.

Концевой выключатель ВП16Р-23-231 изготовлен с приводом в виде рычага с роликом. Конструкция выключателя позволяет самостоятельно устанавливать необходимое направление рабочего хода, и регулировать угол установки рычага, относительно оси корпуса, в пределах ±55^о.

Принцип срабатывания выключателя:

Контактная группа, выключателей данного типа, обеспечивает коммутацию двух электрических цепей, позволяя осуществлять включение и выключение, если требуется управление толькой одной цепью, или переключение, если требуется управление сразу двумя электрическими цепями.

На приведенной ниже схеме, первая цепь обозначается как (1-2), вторая — (3-4).
Выключатели серии ВП16Р производятся с контактной группой полумгновенного действия. Переключение между электрическими цепями происходит только в крайних положениях. То есть, переключение происходит только при полном нажатии на привод выключателя. Минимальное воздействие на привод, переключающий контакт в движение не приводит.



Схема срабатывания выключателя ВП16Р:


Порядок коммутации:

При механическом воздействии на привод выключателя, цепь (1-2) размыкается, а цепь (3-4) замыкается. После исключения воздействия на привод, переключающий контакт возвращается в исходное положение.



В зависимости от наличия дополнительного сальника на кабельном вводе, различается написание марки выключателя:
  — Концевой выключатель ВП16РГ-23Б-231-55У2.3 — резьбовой кабельный ввод, без сальника;

  — Концевой выключатель ВП16РЕ-23Б-231-55У2. 3 — резьбовой кабельный ввод, уплотненный сальником, где:
             — «ВП16» — тип выключателя;
             — «Р» — индекс модернизации;
             — «Г» — корпус без сальника;
             — «Е» — корпус с сальником;
             — «23Б» — группа коммутационной износостойкости;
             — «2» — количество коммутируемых цепей;
             — «3» — исполнение привода;
             — «1» — крепление на ровную поверхность;
             — «55» — степень защиты Ip по ГОСТ 14255-69;
             — «У2» — климатическое исполнение по ГОСТ 15150-69;
             — «3» — сочетание контактов — 1з + 1р;

Выключатели данной серии имеют ряд преимуществ, выделяющих их среди других моделей: установка направления рабочего хода осуществляется оперативно, т. к. процесс максимально упрощен. Высокая коммутационная и механическая устойчивость положительно сказывается на работе выключателя, снижая риск возникновения поломок. Корпус хорошо защищает внутренние элементы от влаги и пыли, делая возможным эксплуатацию в реальных условиях:

• Рабочие температуры – от -60 до +70 градусов по Цельсию
• Высота над уровнем моря до 4300 м

Рабочее положение концевого выключателя серии ВП 16 не влияет на его функциональные возможности.



Наименование	Вид привода	Исполнения по типу срабатывания	Прямой рабочий ход	Масса, г, не более
ВП16РГ23Б231-55У2.3	рычаг с роликом	полумгновенный	10º	2825



а) с приводом рычаг с роликом
б) с V-образным рычагом	в) с селективным приводом
г) с притычным вводом	д) с резьбовым уплотненным вводом (сальник M20х1,5)

Оформите заказ на Концевой выключатель ВП 16РГ-23Б-231-55 У2.

3 в удобной для Вас форме:

• разместите заказ через корзину сайта;
• заполните форму обратной связи;
• свяжитесь с нашими менеджерами по тел. (812) 436-48-79, 436-48-81, 436-48-93;
• отправьте заявку на электронный адрес [email protected].

Пять причин заказать Концевой выключатель ВП 16РГ-23Б-231-55 У2.3 в нашей компании:

• Помощь в подборе оборудования. Техническое консультирование.
• Наличие на складе. Минимальные сроки поставки.
• Предоставление скидок оптовым заказчикам.
• Организованная работа склада. Отгрузка без ожидания и очередей.
• Доставка по России. Бесплатная доставка до транспортной компании.

← Концевой выключатель ВП 16РГ-23Б-251-55 У2.3 Концевой выключатель ВП 15К-21Б-231-54 У2.3 (У2.8) →

Что такое концевой выключатель? | OMRON Electronic Components

Определение

Концевой выключатель представляет собой датчик обнаружения, состоящий из основного переключателя в металлическом или пластиковом корпусе.
Прочный внешний корпус защищает внутреннюю часть коммутатора от внешних воздействий, влаги, масла, пыли и грязи, поэтому его можно использовать в местах, где требуется механическая прочность и устойчивость к воздействию окружающей среды.

Характеристики

Высокая механическая прочность	Эти переключатели будут подвергаться значительным нагрузкам и ударам, поэтому корпус и привод изготовлены из прочных материалов.
Превосходная устойчивость к воздействию окружающей среды	Мы разработали герметичную конструкцию и материалы, которые можно использовать даже в суровых условиях с воздействием влаги, масла, пыли, грязи и высоких или низких температур.

Концевые выключатели используются в средах, требующих механической прочности или устойчивости к воздействию окружающей среды, где нельзя использовать обычные базовые выключатели.

Модели

Существует два типа концевых выключателей: универсальные вертикальные типы и горизонтальные типы, обладающие превосходной механической прочностью.
У нас есть богатая линейка продуктов самых разных размеров, чтобы вы могли выбрать коммутаторы, наиболее подходящие для вашей прикладной среды.

Мы даже предлагаем выключатели, которые обеспечивают улучшение определенных характеристик, таких как высокая герметичность или высокая надежность для использования в суровых условиях.

Вертикальные модели
Высокая герметизация, высокая ударопрочность и высокая прочность	Стандартные переключатели с множеством вариантов	Компактный и недорогой	Компактный и низкопрофильный с высокими уплотняющими свойствами

Горизонтальные типы
Высокая отключающая способность и долговечность	Высокая надежность по низкой цене	Компактный с высокой точностью	Компактный и прочный	Легкий и компактный, Высокая прочность, Высокая герметичность

Выберите наилучшую конфигурацию для ваших приложений из широкого спектра внешних размеров и спецификаций.

Конструкции

Основными компонентами концевого выключателя являются привод, крышка, встроенный выключатель и корпус выключателя.

1.Привод

Сила и движение, получаемые от объекта обнаружения, передаются на встроенный переключатель через внутренний плунжер.
Основными типами приводов являются роликовый рычаг, плунжер и гибкий стержень.

Роликовый рычаг

Плунжер

Гибкий стержень

Выберите наилучший тип привода в зависимости от формы и движения объекта обнаружения.

2.Крышка

Прикрепите крышку после того, как вы подключили внешний соединительный кабель к клемме на встроенном переключателе.
Используйте резиновую прокладку для герметизации соединения между крышкой и корпусом переключателя.

3. Встроенный переключатель

Встроенный переключатель может мгновенно включаться и выключаться благодаря механизму мгновенного действия.
Внешнее движение или сила меняет направление подвижной пружины и перемещает подвижный контакт с нижнего размыкающего контакта на верхний замыкающий контакт.

4. Корпус переключателя

Корпус содержит встроенный переключатель для защиты.
Корпуса изготовлены из металла или смолы для повышения механической прочности.
Специальный разъем крепится к отверстию кабелепровода в нижней части корпуса переключателя, чтобы зафиксировать внешний соединительный кабель на месте и создать защитное уплотнение для внутренних компонентов.

Модельный ряд

Компания Omron предлагает широкий выбор различных типов переключателей для различных областей применения. Ознакомьтесь с нашей линейкой продуктов для переключателей ниже.

Вертикальные типы	Горизонтальные типы
Закрытые переключатели D4C	Малые герметичные переключатели D4E-□N
Миниатюрные концевые выключатели D4CC	Закрытые переключатели SHL
Концевые выключатели WL 2	Закрытые переключатели ZC-□55
Двухконтурные концевые выключатели WLM с длительным сроком службы	Полукомпактные закрытые коммутаторы D4MC
Миниатюрные концевые выключатели HL-5000	VE Малые выключатели в закрытом корпусе
D4A-□N Миниатюрные концевые выключатели для тяжелых условий эксплуатации	Закрытые переключатели ZE/ZV/ZV2/XE/XV/XV2

Применение

Определение положения для производственных линий

• Определение положения для приводов (например, для сборочных роботов) и заготовок

Обнаружение положения промышленного оборудования и устройств

• Обнаружение открытия или закрытия дверей и крышек станков или оборудования для производства полупроводников

Сборочные роботы

Станки

Оборудование для производства полупроводников

Поиск продуктов

Поиск по перекрестным ссылкам Поиск по решениям

Поиск информации о поддержке

Поиск по FAQ Поиск по снятию с производства0006

Что такое концевые выключатели и как они работают?

Концевые выключатели представляют собой контактные выключатели, используемые для обнаружения объектов и управления машинами.

Изображение предоставлено: mofaez/Shutterstock.com

Что такое концевые выключатели?

Концевые выключатели используются для автоматического обнаружения или определения присутствия объекта или для контроля и индикации того, были ли превышены пределы движения этого объекта. Первоначальное использование концевых выключателей, как следует из их названия, заключалось в определении предела или конечной точки, через которую объект может пройти, прежде чем он будет остановлен. Именно в этот момент был включен переключатель для контроля предела хода.

Как работает концевой выключатель?

Стандартный концевой выключатель, используемый в промышленности, представляет собой электромеханическое устройство, состоящее из механического привода, соединенного с рядом электрических контактов. Когда объект (иногда называемый целью) вступает в физический контакт с приводом, движение плунжера привода приводит к тому, что электрические контакты внутри переключателя либо замыкаются (для нормально разомкнутой цепи), либо размыкаются (для нормально замкнутой цепи). связь. Концевые выключатели используют механическое движение плунжера привода для управления или изменения состояния электрического переключателя. Подобные устройства, такие как индуктивные или емкостные датчики приближения или фотоэлектрические датчики, могут достигать того же результата, не требуя контакта с объектом. Следовательно, концевые выключатели представляют собой контактные датчики, в отличие от других типов датчиков приближения. Большинство концевых выключателей являются механическими по своему принципу действия и содержат сверхмощные контакты, способные коммутировать более высокие токи, чем у альтернативных бесконтактных датчиков.

Компоненты концевого выключателя

Концевые выключатели

состоят из исполнительного механизма с рабочей головкой, механизма корпуса переключателя и ряда электрических клемм, которые используются для подключения переключателя к электрической цепи, которой он управляет. Рабочая головка — это часть концевого выключателя, которая соприкасается с целью. Исполнительный механизм соединен с рабочей головкой, линейное, перпендикулярное или вращательное движение которой затем преобразуется исполнительным механизмом для замыкания или размыкания переключателя. В корпусе переключателя находится контактный механизм переключателя, состояние которого контролируется исполнительным механизмом. Электрические клеммы подключаются к контактам переключателя и позволяют подключать провода к переключателю с помощью клеммных винтов.

Промышленное оборудование, работающее в автоматическом режиме, обычно требует переключателей управления, которые активируются в соответствии с движениями, связанными с работой машины. Для повторного использования точность электрических переключателей должна быть надежной, а скорость их отклика должна быть быстрой. Из-за механических характеристик и рабочих параметров различных машин такие факторы, как размер, рабочее усилие, способ монтажа и частота хода, являются важными характеристиками при установке и обслуживании концевых выключателей. Кроме того, электрические характеристики концевого выключателя должны соответствовать нагрузкам механической системы, которыми он будет управлять, чтобы избежать отказа прибора.

Использование и работа концевого выключателя

В большинстве случаев концевой выключатель начинает работать, когда движущаяся машина или движущийся компонент машины вступает в контакт с приводом или рабочим рычагом, который активирует выключатель. Затем концевой выключатель регулирует электрическую цепь, управляющую машиной и ее движущимися частями. Эти переключатели можно использовать в качестве пилотных устройств для цепей управления магнитным пускателем, позволяя им запускать, останавливать, замедлять или ускорять работу электродвигателя. Концевые выключатели могут быть установлены в машины в качестве контрольных приборов для стандартных операций или в качестве аварийных устройств для предотвращения сбоев в работе машин. Большинство переключателей представляют собой модели либо с постоянным контактом, либо с мгновенным контактом.

Контакты концевого выключателя

На схемах управления концевыми выключателями обычно отображается символ концевого выключателя, указывающий на состояние контактов выключателя. Наиболее распространенные символы контактов показывают, имеет ли устройство нормально разомкнутые или нормально замкнутые контакты концевых выключателей. Символ состояния «нормально разомкнутый, удерживаемый замкнутым» указывает на то, что контакт был подключен как нормально разомкнутый контакт, но когда цепь переводится в нормальное выключенное состояние, часть машины удерживает контакт замкнутым. Аналогичным образом концевой выключатель, обозначенный как «нормально замкнутый и удерживаемый в разомкнутом состоянии», будет иметь замкнутую конструкцию проводки, но будет удерживаться в разомкнутом состоянии. Другие типы контактов, например, используемые в реле давления и расхода, могут быть сконфигурированы аналогичным образом.

Иллюстрации и более подробную информацию о символах, используемых для электрических контактов, см. в разделе «Основы электротехники и электроники».

Микроконцевые выключатели

Микроконцевой выключатель или микропереключатель — это еще один тип концевого выключателя, который обычно используется в цепях управления. Эти коммутаторы намного меньше своих стандартных аналогов, что позволяет устанавливать их в узких или тесных пространствах, которые обычно недоступны для других коммутаторов. Микропереключатели обычно имеют приводной плунжер, который должен пройти лишь небольшое расстояние, чтобы вызвать последовательность контактов. Приводной поршень часто находится в верхней части микропереключателя, и перед его активацией его необходимо нажать на заданную величину. Небольшое движение может изменить положение контактов из-за подпружиненного механизма, который заставляет подвижные контакты щелкать между чередующимися положениями. Микропереключатели могут быть разработаны с различными активирующими рычагами и иметь контакты с электрическими характеристиками, которые обычно составляют около 250 вольт переменного тока и от 10 до 15 ампер (ампер).

Как и микроконцевые выключатели, субминиатюрные микропереключатели предназначены для использования в приложениях, требующих компактных конструкций и ограниченного пространства. У них есть контактные устройства с подпружиненными механизмами, подобные таковым у микропереключателей, но, как правило, они составляют от половины до одной четверти размера обычных микропереключателей. В зависимости от конкретной модели сверхминиатюрные выключатели имеют контакты с электрическими характеристиками примерно от 1 до 7 ампер из-за уменьшенных размеров самих переключателей.

Преимущества и ограничения концевых выключателей

Концевые выключатели

обладают рядом преимуществ, присущих их конструкции:

• Конструкции, как правило, просты и понятны
• Они хорошо работают практически в любых промышленных условиях
• Они обладают высокой точностью и воспроизводимостью
• Это устройства с низким энергопотреблением
• Они могут переключать нагрузки с высокой индуктивностью
• Их можно использовать для переключения нескольких нагрузок
• Они просты в установке
• Они прочные и надежные
• Как правило, они имеют электрические контакты для тяжелых условий эксплуатации, что означает, что их можно использовать для прямого переключения более высоких уровней тока без необходимости использования вторичного реле управления

Концевые выключатели также имеют несколько ограничений, что означает, что они могут не подходить для каждого применения:

• Поскольку они основаны на механическом воздействии, они обычно используются в оборудовании, которое работает на относительно низких скоростях
• Это контактные датчики, то есть они должны вступить в физический контакт с целью, чтобы сработать.
• Характер их механической конструкции означает, что устройства со временем подвержены механическому износу или усталости и в конечном итоге потребуют замены

Терминология концевых выключателей с ключом

Существует несколько ключевых терминов, связанных с конструкцией концевых выключателей. Вот краткое изложение этих терминов для справки:

• Предварительный ход — представляет собой расстояние или угол, на который должен пройти привод концевого выключателя, прежде чем он разомкнет контакты выключателя
• Рабочая точка — представляет положение привода, когда контакты переключателя перемещаются в рабочее положение
• Точка освобождения — представляет положение привода, когда контакты возвращаются в исходное состояние
• Дифференциал — представляет собой расстояние или угловое смещение (в градусах) между точкой срабатывания и точкой размыкания (т. е. между моментом срабатывания контактов и моментом их сброса)
• Перебег — представляет любое перемещение компонента исполнительного механизма за точку срабатывания переключателя
• Исходное положение — представляет собой положение привода выключателя, когда на него не действуют никакие внешние силы
• Рабочая сила (крутящий момент) — представляет собой величину силы (или крутящего момента для углового перемещения), которая необходима для создания движения привода.
• Минимальная возвращающая сила (крутящий момент) — представляет собой величину силы (или крутящего момента для углового перемещения), которая требуется для возврата привода выключателя в исходное положение.
• Общий ход — максимальное расстояние, которое может пройти исполнительный элемент за рабочий цикл
• Точность повторения — представляет собой меру, в которой концевой выключатель способен повторять свои характеристики во время повторяющихся (последовательных) операций.

Резюме

В этой статье представлен краткий обзор концевых выключателей, включая их работу, компоненты, преимущества и определения основных терминов. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг, включая более 500 поставщиков концевых выключателей.

Руководства по другим приборам и элементам управления

Датчики
• — полное руководство (типы, области применения и поставщики)
• Введение в регулирование температуры
• Конструкция гибкого бороскопа
• Последние инновации в области мембранных переключателей
• Лучшие поставщики и производители электрических выключателей в США
• Общие типы концевых выключателей

Источники

1. https://www.
