Выключатель с лампочкой как подключить: Как подключить выключатель с подсветкой | Полезные статьи

Содержание

Электрик сосед подсказал, как подключить выключатель с подсветкой, чтобы не мерцали светодиодные лампы | ТехноГурман

Этот очень старый миф мешал мне поставить удобные выключатели с подсветкой во всей квартире.

Подсветка клавиш выключателя облегчает его обнаружение в темное время суток или ночью. Подсветка работает только в положении «выключено» и не потребляет энергии почти совсем, так как используется маломощный светодиод.

Двухклавишный выключатель в гостиной стал плохо включать одну половину люстры, одна из клавиш стала выходить за пределы корпуса. Сняв клавишу для внешнего осмотра, выяснилось, что треснул корпус внутри, из-за чего перекосило одну клавишу.

Посетив ближайший электротехнический магазин, я сразу задал вопрос в лоб продавцу насчёт мерцания светодиодных ламп.

» Уже четыре года как не мерцают» — уверенно ответил работник магазина.

Оказывается, чтобы не терять такой большой рынок, производители ламп и выключателей уже давно решили эту проблему. Раньше, схема питания светодиодных ламп была значительно проще и состояла из пары резисторов и конденсатора. Конденсатор, в свою очередь, постоянно заряжался от малых токов, проходящих через лампу подсветки тем самым заставлял лампу светиться в полсилы или постоянно мерцать (говоря простым языком, не вдаваясь в схемотехнику). Решить эту проблему можно было только откусив питание на лампу подсветки или доработать схему выключателя, добавив радиодеталей.

То время прошло и сейчас можно ставить любой выключатель с подсветкой, не беспокоясь о неправильной работе современных светодиодных ламп.

Знакомый электрик по этому поводу прочитал мне целую лекцию и рассказал о двух самых популярных причинах мерцания ламп.

  • В щитке или распределительной коробке перепутаны фаза с нолём, вследствие чего на люстру постоянно идёт фаза, а на выключателе обрывается ноль. Этого категорически нельзя допустить, так как постоянная фаза на люстре очень опасна.
  • Поставлен выключатель сомнительного производства неизвестного бренда

Проверить правильное подключение электрики можно самостоятельно с помощью простой индикаторной отвёртки. А выключатели лучше покупать в крупных магазинах и желательно проверенных брендов.

В моём случае подключение электрики правильное, выключатель известной немецко-российской фирмы и лампы даже не думают мерцать или светиться вполсилы после выключения. Приятно зелёная подсветка в выключателе не бросается в глаза и отлично обозначает выключатель в тёмное время суток.

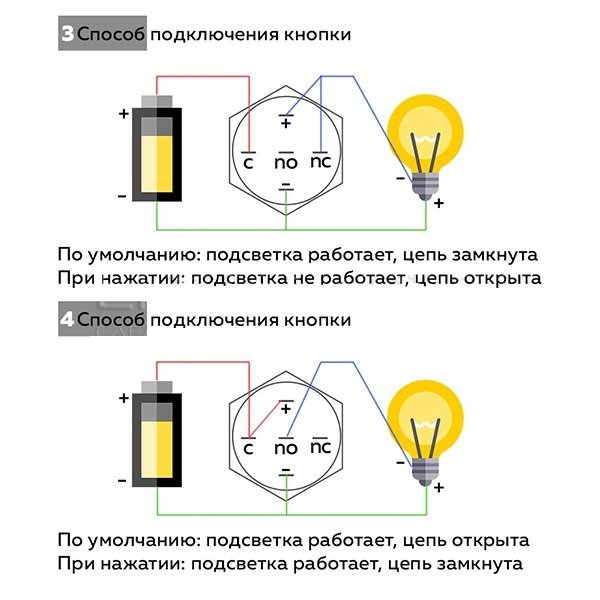

Выключатель с подсветкой – схемы на светодиоде и неоновой лампочке

В продаже имеются выключатели с подсветкой, но заменять уже установленный без подсветки и еще исправный, редко кто соберется.

Схема подключения выключателя с подсветкой не отличается от схемы подключения обыкновенного выключателя.

Потратив полчаса времени, желающий улучшить комфорт ночной жизни сможет дополнить выключатели в своей квартире подсветкой самостоятельно, даже не имея навыков электрика.

Установить выключатель подсветкой можно по одной из предлагаемых схем. Схемы отличается не только комплектацией, но и техническими характеристиками. Например, схема на светодиоде может не работать, если в светильнике установлены светодиодные лампы. А энергосберегающие лампы могут мерцать или слабо светиться в темноте. Рассмотрим подробно достоинства и недостатки каждой из схем.

Схема подсветки выключателя на светодиоде и сопротивлении

В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.

Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить. VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.

Осталось только подсоединить к клеммам выключателя концы, которые смотрят вниз. Если Вы не допустили ошибки при монтаже, то схема сразу заработает. Я специально выложил фото на скрутках для тех, у кого нет возможности пропаять соединения паяльником. Для надежности и безопасности нужно все же пропаять скрутки и покрыть изолентой голые провода и резистор.

Схема подсветки выключателя на светодиоде и конденсаторе

Для повышения КПД подсветки в выключателе можно в электрическую схему установить дополнительный конденсатор, уменьшив при этом номинал резистора R1 до 100 Ом.

Эта схема отличается от вышеприведенной применением в качестве токоограничивающего элемента вместо резистора, конденсатора С1. R1 тут выполняет функцию ограничения тока заряда конденсатора. Сопротивление R1 можно применять от 100 до 500 Ом мощностью от 0,25 Вт. Вместо простого диода VD1 можно установить светодиод, такой же, как и VD2. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Достоинством схемы с конденсатором – малое энергопотребление, около 0,05 кВт×часа в месяц. Недостатки схемы такие же, как у выше представленной и в дополнение большие габаритные размеры.

Схема подсветки выключателя на неоновой лампочке (неонке)

Схема подсветки выключателя на неоновой лампочке (неонке) лишена недостатков, присущих выше представленных схемам подсветки на светодиодах. Такая схема подсветки выключателя подходит для выключателей люстры и любых других видов светильников, с установленными в них как лампочками накаливания, так и энергосберегающих люминесцентных и светодиодных ламп.

Когда выключатель разомкнут ток течет через сопротивление R1, газоразрядную лампочку HG1 и она светится. R1 любого типа мощностью более 0,25 Вт, номиналом от 0,5 до 1,0 МОм.

На фотографии Вы видите собранную схему подсветки выключателя, проще которой не бывает. Достаточно последовательно с неоновой лампочкой любого типа включить резистор и схема готова.

Где взять неоновую лампочку

Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них. Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих. Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.

Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках с лампами дневного света используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.

Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.

Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.

На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.

Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение. В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.

Пошаговая инструкция по установке в выключатель подсветки

При выполнении работ с выключателем необходимо отключить подачу электроэнергии!

Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.

Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.

Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.

Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев в колечко и закрепляется на вывод выключателя.

Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.

Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.

На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.

Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.

Установка в выключатель неоновой лампочки с цоколем

Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.

Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.

К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.

Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.

Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.

Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.

После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.

После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.

Рекомендации по монтажу подсветки в настенный выключатель

Если места для размещения резистора недостаточно или под рукой нет нужного по мощности, то резистор можно заменить несколькими меньшей мощности, включив их последовательно или параллельно.

При последовательном соединении резисторов одинакового сопротивления мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов, а их величина, уменьшится и будет равна расчетной величине, деленной на количество резисторов. Например, по расчету требуется резистор мощностью 1 ватт и номиналом 100 кОм. 1 кОм=1000 Ом. Этот резистор можно заменить двумя включенными последовательно резисторами мощностью 0,5 ватт номиналом по 50 кОм.

При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Например, для замены одного резистора 100 кОм тремя, сопротивление каждого должно быть 300 кОм.

При монтаже схемы резистор (конденсатор) подключать только к фазному проводу выключателя. Так как токи, протекающие через элементы схемы, не превышают нескольких миллиампер, то особых требований к качеству контактов не предъявляется. Если коробка с выключателем, в которую будет монтироваться подсветка металлическая, то необходимо исключить возможность касания токопроводящих проводников ее стенок.

Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Самое плохое, что может произойти, это выход из строя монтируемых элементов при допущении грубых ошибок. Например, светодиод включить без токоограничивающего резистора, или номинал резистора ошибочно вместо 100 кОм взять 100 Ом.

Калькулятор для расчета


параметров токоограничивающего резистора

При самостоятельной установке в выключатель подсветки на светодиоде или на неоновой лампочке необходимо определить величину и мощность токоограничивающего сопротивления. Расчет можно выполнить по формулам, но гораздо удобнее рассчитать параметры резистора по специальному калькулятору. Достаточно ввести параметры и получить готовый результат. Калькулятор может быть полезен и для выбора резистора в выключателе с подсветкой заводского изготовления, в случае выхода резистора из строя.

Справка. На светодиоде падение напряжения лежит в пределах 1,5-2 В, на неоновой лампочке падает 40-80 В. Необходимый минимальный ток, при котором гарантируется свечение светодиода, составляет 2 мА, неоновой лампочки – 0,1 мА. Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки.

При выборе сопротивления возникает необходимость в определении его номинала по цветовой маркировке. Онлайн калькулятор поможет решить этот вопрос.

Выключатели электроприборов с подсветкой

В выключателях на переносках и удлинителях, тепло обогревателях и других электроприборах часто устанавливают выключатели с подсветкой. В них обычно вмонтирована неоновая лампочка с резисторами. Пришлось однажды ремонтировать удлинитель типа Пилот, в котором выпала и треснула клавиша управления выключателем.

Когда разобрал выключатель, то не обнаружил токоограничивающего резистора, чем был очень удивлен. Неоновые лампочки недопустимо подключать в электрическую сеть 220 В без ограничения тока. Сразу же выйдет из строя. На левой фотографии вид клавиши со стороны установки неоновой лампочки, а справа, обратная сторона этой же клавиши выключателя.

Измерял сопротивление между пружиной и выводом неоновой лампочки, оно составило 150 кОм. В этом выключателе применили интересное конструктивное решение, два резистора номиналом по 150 кОм установили в отверстия клавиш и пружиной прижали их к выводам неоновой лампочки, обеспечив надежный контакт. Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку.

Применение схемы подсветки для индикации

Подсветка выключателя выполняет еще одну дополнительную полезную функцию – индицирует о работоспособности выключателя и исправности лампочки. Если подсветка работает, а свет не включается, значит, неисправен выключатель. Если подсветка не работает, следовательно, перегорела лампочка.

Любой из выше представленных вариантов схем можно применять для индикации исправности приборов или электрических цепей. Например, если подключить параллельно предохранителю, то в случае его перегорании индикатор засветится. Если в электроприборе нет штатного индикатора включенного состояния, то подключив индикатор сразу после выключателя, вы сможете всегда видеть, включен ли прибор. При монтаже в розетке (подключается параллельно токоподводящим проводам) Вы будете знать, находится розетка под напряжением, или нет.


Андрей 24.09.2015

Добрый вечер!
Помогите решить проблему с выключателем с подсветкой.
В выключателе стоит неоновая лампочка с резистором 500 кОм, и я подключаю в цоколь светодиодную лампу, и она начинает моргать при выключенном состоянии.
При выкрученной лампе из цоколя, на контактах цоколя приходит 78 вольт, с вкрученной лампе напряжение падает до 72 вольт, и она моргает. Если убрать в выключателе неоновую лампочку, то всё нормально никакого напряжения на лампе при выкл. положении нету.
Какой резистор нужно установить, чтоб напряжение понизилось или совсем исчезло, вместо того, что стоит в выключателе? Повысить его до 1 МОм или взять такого же номинала, т.е. 0,5 МОм, но с большей мощностью?

Александр

Уважаемый Андрей!
Мощность резистора роли не играет. Попробуйте увеличивать номинал резистора с шагом 0,5 МОм до величины 2,0 МОм, должно помочь. Сначала подключите неоновую лампочку через резистор 1,0 МОм, если светодиодная лампа будет мигать, то через 1,5 МОм, и далее через 2,0 МОм.

Александр 16. 10.2016

Здравствуйте Александр Николаевич, очень интересный и полезный Ваш сайт, но, к сожалению, не нашёл ответа на следующий вопрос.
Сегодня купил в Икее светодиодные лампы на кухню и установил их в светильник, который включаются выключателем с неоновой подсветкой. Всё прекрасно работает, но заметил, когда лампы выключены неоновая подсветка горит как бы неравномерно, с небольшими «попыхиваниями», видимо там ток немного скачет.
Скажите пожалуйста почему это происходит, можно эксплуатировать такую цепь и не опасно ли это? Спасибо!

Александр

Здравствуйте, Александр!
Эксплуатировать такую цепь можно, и это безопасно с любой точки зрения.
Происходит изменение яркости неоновой лампочки, как я полагаю, в связи с процессами, происходящими в схеме светодиодной лампочки и нестабильностью напряжения в сети. В драйвере светодиодной лампочки есть конденсаторы, которые очень малым током, проходящим через подсветку в выключателе, могут заряжаться и разряжаться, изменяя величину тока через неоновую лампочку. В дополнение напряжение в сети тоже постоянно меняется, происходят его кратковременные провалы и всплески в моменты включения и выключения мощных электроприборов.

Юрий 13.03.2021

Здравствуйте.
Подключил выключатель с подсветкой Panasonic Shin Dong к вытяжному вентилятору в санузле. Через выключатель проходит фаза, ноль идет на вентилятор. Подсветка не работает при выключенном вентиляторе. Вентилятор работает нормально.
Должна работать подсветка при индуктивной нагрузке?

Александр

Здравствуйте, Юрий!
Для работы подсветки в выключателе достаточно, чтобы через него протекал ток всего несколько миллиампер. В бытовой электропроводке напряжение переменного тока, который хорошо протекает не только через индуктивную, но и емкостную нагрузку. Поэтому похоже, что подсветка в выключателе просто не исправна.
Возможно нет контакта между светодиодом, токоограничительным сопротивлением и клеммами выключателя.
Для проверки без приборов можно параллельно вентилятору подключить любой электроприбор, например, лампочку. Если подсветка заработает, то возможно в вентиляторе применена электронная схема включения, которая ограничивает ток через его цепи в выключенном состоянии микроамперами. В подобном случае работать подсветка только если собрана на неоновой лампочке.

Как подключить выключатель с индикатором? Очень просто!

Проблема – как подключить выключатель с индикатором — таковой на самом деле не является, поскольку это пустячное дело. Главное – знать, как и что куда подсоединяется. Если уж вы справились с задачей правильного подключения теплого пола или произвели монтаж пластиковых панелей своими руками, с выключателем точно справитесь.

Что такое – выключатель с подсветкой?

Всем нам знакома ситуация, когда в темноте заходишь в помещение, а свет включить – проблема, потому что эту самую заветную кнопку еще нужно отыскать! Но нас ведет маячок – крошечный огонек, горящий на корпусе выключателя, поэтому мы сможем добраться до него и включить свет, не получив травму или не разбив по пути пару дорогих ваз…

Устройство прибора

Оно очень простое. Внешне он не отличается от обычного, за исключением того, что на нем имеется маленький светодиод или неоновая лампа. Они работают, только если клавиши установлены в режим «выключено».

Принцип работы

Когда мы включаем свет, замыкается цепь тока, идущего от «фазы» к выключателю, а через него – на осветительный прибор и, наконец, на «ноль». А индикатор подключается к цепи параллельно таким образом, чтобы при ее размыкании ток начал проходить через него. Но, чтобы при этом не загорались лампы накаливания, и не перегорел сам светодиод, перед ним устанавливается резистор, понижающий напряжение и силу тока. Для работы крошечного источника света нужно совсем небольшое напряжение, а вот для обычной лампы их будет недостаточно. В результате люстра не горит, а маленький маячок индикатора сигнализирует о месте расположения выключателя.

Последовательность подключения выключателя с индикатором

Она очень проста — выключатель с индикацией можно установить на место обычного. Отличие заключается в наличии двух проводков, идущих от светодиода. Они крепятся к тем же контактам, что и силовые кабели.

Важное замечание: не стоит подключать выключатель с индикатором, если в качестве осветительных приборов вы используете светильники низкого напряжения – светодиоды и люминесцентные лампы. Напряжения, создаваемого в цепи при работе резистора, оказывается достаточно для их мерцания или даже полноценной работы – просто не будет выключаться свет. А вот при использовании галогенок или обычных ламп накаливания проблем не будет.

Как подключить выключатель с подсветкой? – Remontask.ru – ремонт в вопросах и ответах

Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.

Подсветка с применением неоновой лампы


По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.
Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой

Схема и принцип действия подсветки с использованием светодиода

Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать из-за большого сопротивления светодиодного светильника. Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр.
Он может быть готовым к использованию и не требовать никаких действий для его подключения. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.
Проходной выключатель с подсветкой. Светодиод и диод в этой схеме подойдут любые. Происходит подсоединение светодиодной лампочки к выводам выключателя.
Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. Эта схема имеет недостаток, который касается процесса монтажа. Проверить правильность подключения. Видео: как подключить одноклавишный выключатель с подсветкой Монтаж и подключение выключателей с несколькими клавишами В обиходе часто используются выключатели на несколько клавиш.
Рекомендуем: Требования безопасности при измерении сопротивления изоляции

Как установить выключатель.

Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены. Монтаж каждого устройства полностью аналогичен описанному выше. Независимо от вида, установка выключателя с подсветкой происходит одинаково.
Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки. При монтаже в розетке подключается параллельно токоподводящим проводам Вы будете знать, находится розетка под напряжением, или нет. Схема представленного прибора не содержит в себе никаких сложностей.

Как подключить выключатель с подсветкой?

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Сколько в светильнике ламп дневного света, столько и стартеров.
Конец вывода формируется в колечко и закрепляется на втором выводе выключателя. Поэтому вам можно не беспокоиться о том, что ваши расходы на электроэнергию вырастут, так как выключатели с подсветкой потребляют ее в очень малых количествах. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.
(makel) Установка двойного выключателя с подсветкой + схема

Подключение, установка и замена выключателей — Новости — EKF

Стандартный выключатель

Перед работой с любым выключателем проверьте, отключено ли электричество. Механизм стандартного выключателя имеет две клеммы – так же, как и обычная розетка. К клемме L подключается фазный проводник (ответвление от основного питающего кабеля). Для того чтобы не ошибиться при монтаже, около клеммы L обычно изображена стрелка в направлении центра изделия. От второй клеммы (клемма 1) идет провод к светильнику. Для обозначения клеммы 1 используется стрелка, направленная от центра.

В конструкции проходного выключателя (переключателя на два направления) предусмотрены три клеммы, но его также можно использовать в качестве стандартного одинарного выключателя. При этом проводники подключаются только к двум клеммам изделия – одна остается свободной. При установке выключателя нужно обращать внимание на указание верхней части устройства. Оно обозначено на суппорте или самом механизме. Это поможет поставить клавишу выключателя в правильное положение, хотя работать она может, даже если перепутаны верх низ.

Проходной выключатель

На рисунке внизу показано применение проходного выключателя в качестве стандартного.

При использовании по прямому назначению в проходном выключателе подключаются все три клеммы. В клемме L фиксируется входящая фазная жила, а от клемм 1 и 2 идут проводники ко второму выключателю. Для удобства замены проходного выключателя следует обозначить проводники при демонтаже старого изделия. Также можно по одному отключать проводники от старого выключателя и последовательно подключать их к клеммам нового.

Двухклавишный выключатель

Для управления сразу несколькими светильниками – двумя лампами или двумя группами ламп – устанавливаются двухклавишные выключатели. Каждая клавиша отвечает за свою группу светильников. Выключатели состоят из механизма с клеммами, клавиш и корпуса. В продаже можно встретить изделия, в корпусе которых находятся два одноклавишных механизма. Клеммы для подключения входящего фазного проводника в таких выключателях соединяются специальной перемычкой.

Двухклавишные выключатели можно использовать в частном доме или квартире (для включения света в прихожей и при входе в дом), в квартире с лоджией или балконом (для возможности освещения комнаты и лоджии по отдельности), в санузлах (для подключения вытяжки и освещения).

Выключатель-регулятор (диммер)

Выключатели-регуляторы светового потока, или диммеры, как правило, подключаются так же, как и обычные выключатели. При выборе диммера нужно руководствоваться не только типом установки (скрытая или открытая), но и параметрами мощности.

При этом важно обратить внимание на материал стены, в которую будет монтироваться устройство: кирпич или бетон обеспечат работу диммера на номинальной мощности, а тонкие гипсокартонные стены заметно снизят ее показатель, поскольку теплоотвод у таких перегородок хуже.

Необходимо также учитывать тип светильника – диммер можно использовать с обыкновенными лампами накаливания, диммируемыми светодиодными и люминесцентными лампами, галогенными лампами с трансформатором (ферромагнитным, электронным).

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

Выключатели с подсветкой как причина мерцания светодиодных ламп

Использование выключателей с подсветкой повышает комфорт управления домашним освещением, однако они также могут стать причиной мерцания выключенных люминесцентных или светодиодных ламп.

Проблема появляется из-за того, что в работе энергосберегающих ламп применяются конденсаторы. Даже когда освещение выключено, конденсаторы продолжают накапливать заряд, поскольку в цепи присутствует небольшой ток (0,15–0,3 мА). Этот ток необходим для постоянной работы светодиода или неоновой лампочки, которая обеспечивает подсветку в выключателе.

Конденсатор накапливает заряд, и, когда напряжение достигнет определенного значения, срабатывает схема осветительной цепи. Энергосберегающая лампа включается, расходуя весь накопленный заряд за краткий промежуток времени. Конденсатор разряжается, но сразу же начинается очередной цикл накопления энергии. Таким образом, лампа продолжает мерцать.

Устранить нежелательное мерцание можно либо подключив промежуточное реле в электрической схеме перед светильником, либо установив другое устройство с подсветкой – проходной выключатель (переключатель на два направления). Оба способа рассчитаны на то, чтобы конденсатор энергосберегающей лампы перестал заряжаться при выключенном освещении.

Подключение проходного выключателя

В проходном выключателе (переключателе на два направления) с подсветкой есть возможность подключить лампочку подсветки нестандартным образом. Именно за счет этого удается устранить мерцание энергосберегающей лампы.

Для такого подключения необходимо, чтобы к месту крепления выключателя подходил нейтральный провод, а сам элемент подсветки (светодиод) подсоединялся с помощью гибких проводников.

Светодиод одним проводником подключается к одной из клемм выключателя. Второй проводник ведет от светодиода к дополнительной клемме, к которой подсоединена нейтральная жила.

Если подключить проходной выключатель таким способом, то при включенном освещении цепь питания светодиода будет разомкнута (он не будет светиться). Если выключить освещение, питание пойдет только на светодиод – конденсатор лампы заряжаться не будет.

Правила установки выключателей

Поскольку правила монтажа одинаковы для всех электроустановочных изделий, прокладка кабеля и подготовка установочных коробок для выключателей такие же, как и для розеток. При выборе места на стене для выключателя следует помнить о требованиях электробезопасности в ванной комнате и не размещать их рядом с раковиной или душем. В остальных помещениях лучше устанавливать выключатели в наиболее удобных местах около дверей.

Замена выключателя

Чтобы заменить выключатель, установленный скрытым способом, аккуратно снимите старый выключатель и убедитесь, что новое изделие подходит по размерам к монтажной коробке в стене. Возможно, придется заменить коробку. Снимите клавишу с нового выключателя – для этого в большинстве изделий предусмотрен специальный паз. Подключите жилы в таком же порядке, как они были подключены к старому выключателю. Для облегчения работы можно обозначить их при демонтаже.

Замена накладного выключателя на встраиваемый (скрытого типа установки) потребует дополнительных усилий. В этом случае необходимо снять старое устройство и, определив размеры, сделать углубление в стене для подходящей монтажной коробки. Заведите провода в коробку и установите ее в отверстии. После этого подключите выключатель и зафиксируйте его в коробке.

Выключатели с подсветкой и без подключаются одинаково, если источником освещения служат лампы накаливания.

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель!

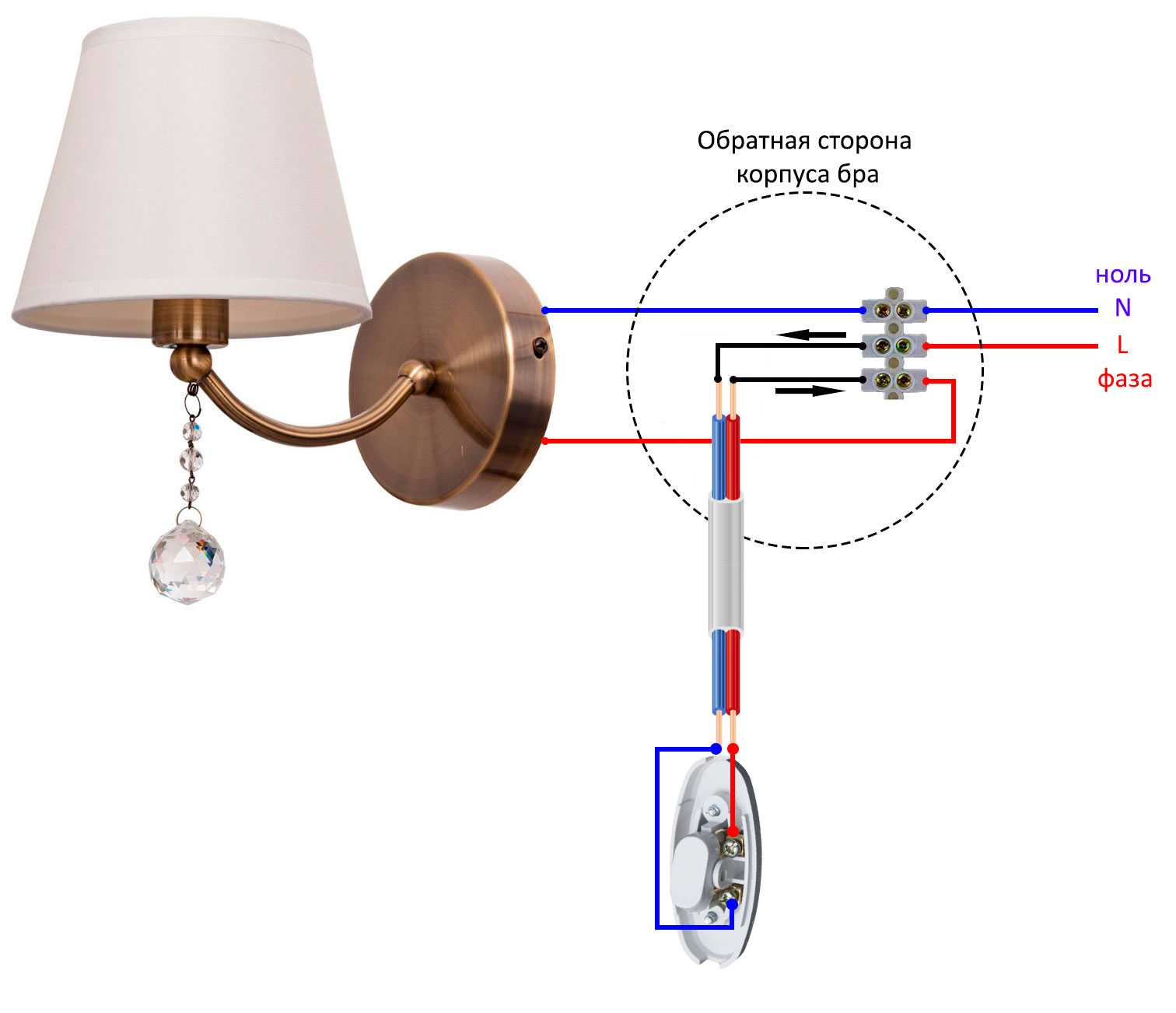

Выключатель с лампочкой схема подключения

Автор Alexey На чтение 6 мин. Просмотров 1.3k. Опубликовано Обновлено

Для поиска выключателя на ощупь, находясь к тому же в малознакомой непривычной обстановке, можно потратить немало времени и нервов, задевая предметы. Проснувшись в темноте, при поисках выключателя есть риск споткнуться и получить травму.

Поэтому световая индикация аппаратов ручного управления освещением стала применяться почти сразу же после массового распространения электроосветительных приборов. Поначалу подсвечивали разными методами устройства управления электрическими осветительными приборами на предприятиях и в общественных заведениях.

Позже стали выпускаться бытовые выключатели с подсветкой, не отличающиеся от обычных по размерам, способу установки и подключения.

Сбалансированная яркость подсветки

Удобство выключателей с подсветкой заключается в возможности быстрого определения местонахождения устройства коммутации благодаря слабому свечению встроенного источника света.

Яркость свечения должна обеспечивать заметность выключателя сразу же для человека, пришедшего в помещение с потёмок, и спустя некоторое время, необходимое для аккомодации глаза, привыкшего к свету. Очевидно, что индикация будет тем заметней, чем мощнее и ярче источник света, но слишком яркая подсветка в темноте будет мешать при отдыхе, а также увеличится потребление электроэнергии.

Световая индикация выключателя света

На заводах, изготовляющих электротехнические изделия, мощность свечения выбирают и устанавливают таким образом, чтобы соответствовать запросам большинства потребителей.

Вся электронная начинка, необходимая для световой индикации, устанавливается производителем при изготовлении изделия, поэтому установка и схема подключения выключателя с подсветкой идентична для аналогичного коммутирующего устройства без подсвечивания, и пользователю незачем вникать в принцип работы индикации.

Схема подключения одноклавишного выключателя с подсветкой

Но, для разработки собственной подсветки выключателя или любого другого устройства, необходимо разобраться в существующих схемах, а также нужно будет опытным путём определить необходимую яркость источника света.

Принцип работы подсветки

В выключателях, и других устройствах, оборудованных световой индикацией, в качестве источника света используются маломощные неоновые лампы тлеющего разряда и светодиоды.

Светодиоды в выключателе

В независимости от используемых источников света, подключается подсветка параллельно контактам выключателя. При этом ток при разомкнутых контактах течёт через элементы подсветки и нить накала лампы освещения.

Схема подключения светодиода к выключателю

Если в качестве электроосветительного прибора используется люминесцентная или светодиодная лампа, то ток, необходимый для работы подсветки протекает через электронную схему данных осветительных электроприборов, из-за чего они неприятно мерцают в темноте.

После детального рассмотрения схем и принципа работы подсвечивающих элементов будут даны советы по устранению описанного эффекта мерцания данных электроосветительных приборов при управлении ими выключателями с подсветкой.

Разбор схемы с неоновой лампочкой

Ключевым параметром при расчётах схем подключения неоновых лампочек, является максимально допустимый ток, который в цепи  питания  источника света индикации   ограничивается токоограничивающим резистором, включённым  последовательно, благодаря чему достигается падение напряжения до номинального рабочего уровня.

В данной схеме подключения неоновой лампочки номинал сопротивления варьируется из-за типа электроприбора использованного для освещения. При использовании ламп накаливания, обладающих относительно малым сопротивлением, номинал резистора выбирают близким к максимуму.

Для люминесцентных и светодиодных осветительных приборов сопротивление резистора уменьшают, но не ниже на схеме указанного предела.

Схема подсветки на основе светодиода

При подключении светодиода соблюдается тот же принцип ограничения тока, но данный полупроводниковый прибор работает только при прямом включении. При отрицательной полуволне переменного напряжения может наступить пробой светодиода.

Поэтому, чтобы избежать пробоя, в схеме используют дополнительный диод, подключая его параллельно или последовательно светодиоду.

В данной схеме параллельно подключенный диод в обратном направлении гасит отрицательную полуволну, шунтируя светодиод, пропуская ток через себя. Рассеиваемая мощность диода должна быть не менее 1Вт. Очевидно, что энергия отрицательной полуволны напряжения расходуется на нагрев диода и резистора.

Здесь последовательно включённый светодиод не пропускает отрицательную полуволну, тем самым оберегая светодиод. Данная схема более экономна, но мерцание светодиода будет заметней, и яркость уменьшится из-за нелинейности АЧХ полупроводниковых приборов.

Подключение 2 светодиода встречно

Чтобы увеличить КПД использования электроэнергии, можно включить два светодиода встречно – параллельно, то есть, каждый светодиод будет работать на своей полуволне. Здесь падение напряжения рабочего светодиода будет ограничивать напряжение пробоя для обратно подключённого аналога.

В качестве ограничителя тока можно использовать конденсатор, у которого реактивное сопротивление переменному току уменьшается при увеличении емкости.

Практические расчеты и монтаж

Разумеется, что разрабатывать и монтировать схемы со светодиодами невыгодно, когда продаются готовые выключатели с подсветкой, практически не отличающиеся по цене от обычных, и не требующие никаких дополнительных манипуляций.

Но можно самостоятельно сделать подсветку для вводного щитка, на основе достаточно мощного светодиода, включаемого при открывании крышки. Подобным способом можно снабдить световой индикацией любое устройство. Для самостоятельной разработки подсветки, чтобы подобрать номинал сопротивления резистора и его рассеиваемую мощность, нужно воспользоваться формулой.

При монтаже светодиодов необходимо соблюдать полярность их выводов, которые называются анодом и катодом.

Обозначение на схемах светодиода

Светодиод светится при прямом токе, который возникает при подключении анода к плюсу, (положительная полуволна переменного напряжения), катода к минусу.

Поэтому часто анод светодиода маркируют значком «+». Поскольку диод и светодиод являются полупроводниковыми приборами, они чувствительны к перегреву, поэтому паять их следует с осторожностью.

Устранение эффекта мигания люминесцентных и светодиодных ламп

Нужно помнить, что параметры элементов подсветки никак не влияют на работу включённой лампы освещения, так как схема со светодиодом шунтируется контактами выключателя, поэтому ток через данную цепь практически не течёт, и индикация не работает.

При выключенном выключателе ток подсвечивания не может ощутимо нагреть нить накаливания лампы, но подзаряжает конденсаторы в блоках питания люминесцентных и светодиодных осветительных приборов, из-за чего они периодически вспыхивают.

Существует несколько способов решения данной проблемы:

  • Отказаться от выключателя с подсветкой, или отключить светящийся элемент;
  • Подвести к выключателю ноль и переделать схему, запитав подсветку от нулевого провода, минуя осветительный электроприбор. Данную модернизацию есть смысл делать при ремонте электропроводки, и если будет использоваться провод меньшего сечения, последовательно нужно включить плавкий предохранитель;
  • Шунтирование люминесцентной или светодиодной лампы при помощи резистора 200-300 кОм, 1 Вт, или схемы с конденсатором, установленной в цокольном патроне, подключаемой параллельно клеммам.

Выключатель с подсветкой с двумя клавишами с диодом: как подключить

Это устройство является обязательным атрибутом любого помещения. При его выборе можно предпочесть обычный или такой, который имеет индикаторы. Чтобы принять правильное решение, надо составить мнение о плюсах и минусах каждого варианта. Разобравшись с тем, каким бывает выключатель с подсветкой, можно легко определить, нужен ли он и как его правильно выбрать.

Устройство выключателя с подсветкойИсточник sovet-ingenera.com

В чём особенности таких выключателей

Многие люди при выборе таких изделий обращает внимание на их практичность, надёжность и функциональность. У обычных приборов более простое устройство, они не требуют дополнительных усилий при установке. Однако в большинстве случаев подключение для выключателя со светодиодом не подразумевает каких-либо особых сложностей.

Схема работы выключателяИсточник sovet-ingenera.com

Использование приносит дополнительное удобство, позволяя легко находить клавиши в условиях слабой видимости. Выключатель с подсветкой имеет установленные индикаторы. Это особенно удобно, когда необходимо включить свет в комнате с недостаточным освещением. Зайдя в неё, человек может сразу увидеть, где именно расположен прибор и воспользоваться им.

Выключатель с подсветкойИсточник sovet-ingenera.com

Достоинства и недостатки таких устройств

К плюсам, которые имеет выключатель с подсветкой, можно отнести следующие особенности:

  • Подсветка позволяет сразу найти его в темноте без необходимости ощупывать стену рядом.
  • Наличие освещения позволяет сохранить в чистоте поверхность стены рядом с выключателем. В этом случае на обоях не будет отпечатков пальцев из-за неточного определения его места.

Также необходимо учитывать наличие следующих минусов:

  • Когда применяется выключатель с подсветкой, схема может быть достаточно сложной.
  • Их установка является более сложным делом по сравнению с обычными устройствами из-за того, что требуется обеспечить правильное подключение индикаторов. Сам монтаж не представляет сложностей, но в некоторых типах изделий дополнительно можно устанавливать режим работы сигнала.
  • Подключение выключателя с подсветкой создаёт дополнительное потребление электроэнергии. Хотя оно является незначительным, тем не менее это правда.
  • Некоторые типы ламп при применении выключателей с подсветкой иногда включаются. Это возможно при использовании газоразрядных ламп (они изредка вспыхивают) и при работе экономных светильников (могут неярко гореть). Чтобы справится с такими проблемами применяются схемы управления подсветкой.

Также нужно учитывать, что наличие слабого освещения в комнате с выключенным электричеством может нравиться не всем. Существуют варианты устройств, в которых индикаторы присутствуют на одной, двух или большем числе клавиш. Её делают в виде точки или чёрточки. Перед тем, как подключить выключатель с подсветкой, нужно убедиться в том, что у него подходящий дизайн.

Выключатели с подсветкой, которыми управляют с помощью ключ-картыИсточник sovet-ingenera. com
Выключатель для светодиодной ленты: механизм работы

Принцип работы

Работа подсветки основана на свойствах электричества, связанных с законом Ома. Цепь освещения содержит индикатор, последовательно соединённый с резистором. Она расположена параллельно с обеспечивающей подключение комнатной люстры. Ток протекает по тому участку, сопротивление которого меньше.

При разомкнутом выключателе с подсветкой схема такова, что ток продолжает проходить через резистор и светодиод. Однако из-за его высокого сопротивления он будет незначительным. Его хватит для индикатора, но недостаточно для полноценной работы люстры в помещении.

Если человек включит свет в комнате, то прохождение тока определит нормальную работу осветительных приборов. При этом если он подключил выключатели с подсветкой, будет обеспечено свечение индикатора.

Внутренняя часть выключателя с подсветкойИсточник sovet-ingenera. com

Резистор подбирают в зависимости от типа используемой лампы. Он предназначен для ограничения тока до приемлемой величины, которая может отличаться для различных типов осветительных устройств. Здесь рассказано о наиболее простой схеме. Однако такая установка выключателя с подсветкой связана с существенными недостатками:

  • Сопротивление, которое включено в сеть постоянно, будет сильно нагреваться.
  • Через него может потечь обратный ток.

Если этому не уделить внимание, то может произойти пробой светодиода. Чтобы избежать этого, в схему надо добавить диод. Его необходимо установить параллельно индикатору. В этом случае будет предотвращён риск протекания обратного тока.

Так выглядит светодиодная лампаИсточник sovet-ingenera.com

Можно ли избавиться от моргания ламп

Поскольку даже в выключенном состоянии через индикатор подсветки всё равно идёт ток, то он также попадёт на осветительный прибор. Галогеновая или с нитью накаливания от него работать не будут, так как для этого энергии недостаточно. Экономные лампы могут мигать. Если используются дорогие модели, то тогда выключатель с подсветкой для светодиодных ламп работает нормально.

Поскольку при наличии подсветки через лампу непрерывно проходит небольшой ток, то он постепенно заряжает конденсатор, присутствующий в схеме. Когда заряд на его пластинах увеличится до нужного уровня, произойдёт разряд, который вызовет кратковременное свечение лампы.

Посмотрев этот видеоролик можно узнать, как убрать мигание лампы при использовании выключателя с подсветкой:

Устранение мигания светодиодных и энергосберегающих лампочек, если выключатель с подсветкой

Нужно помнить, что производители светодиодных ламп предупреждают, что их продукцию нельзя использовать вместе с индикацией, датчиками движения и другими аналогичными устройствами. Однако иногда применение дополнительных мер может помочь исправить ситуацию. В этом случае схема подключения выключателя с подсветкой должна быть изменена подходящим образом.

Одноклавишный выключатель с подсветкойИсточник 220.guru
Светодиодная лампа тускло горит после выключения: причины явления

Существуют способы борьбы с некачественным срабатыванием. Наиболее популярными являются следующие:

  • В люстру можно вкрутить хотя бы одну лампу накаливания. Это устранит проблему с миганием, но изменит внешний вид осветительного прибора. Применяемый способ является наиболее простым, но иногда выгоднее прибегнуть к другому варианту.
  • Параллельно люстре устанавливают конденсатор с определёнными параметрами. Он должен иметь ёмкость 0,22 мкФ и соответствовать напряжению 630 В. Этот способ применяют в тех случаях, когда отсутствует возможность подключения лампы накаливания.
  • Ещё одним вариантом решения является подключение индикатора к сети отдельным проводом, а не параллельно выключателю. Реализация этого способа потребует прокладки особых соединений. Это связано с дополнительным объёмом работы по установке, однако снимает возможные проблемы, относящиеся к использованию подсветки.
  • Ещё один вариант решения проблемы состоит в использовании реле для запуска работы люстры. В этом случае ток на лампу поступать не будет до тех пор, пока реле не получит команду включить осветительный прибор.

Если куплен выключатель с подсветкой, но хозяин считает, что она ему не нужна, то можно просто удалить цепь индикатора. В этом случае проблема с миганием будет решена. Для этого необходимо предпринять следующие действия:

  • Перед началом проведения работ надо отключить электроэнергию. Нужно помнить о том, что нельзя выполнять ремонт, если руки мокрые.
  • Воспользовавшись плоской отвёрткой, требуется сначала поддеть клавиши, а затем отсоединить их от выключателя.
  • Далее следует аккуратно убрать декоративную рамку.
  • Нужно открутить винтики, которые удерживают внутреннюю часть выключателя в стене и вытащить её.
  • Провода отсоединяют от выключателя.
  • Нужно найти резистор и светодиод.
  • Теперь нужно перекусить те провода, которые ведут к подсветке.
  • Затем необходимо собрать выключатель и установить его, выполнив предыдущие действия в обратном порядке.

При использовании лампы накаливания или конденсатора, схемы ламп будут постоянно находиться под напряжением независимо от того, работает свет или нет. В таком случае подключение выключателей со светодиодом ведёт к увеличению износа.

Как подключить выключатель с подсветкой рассказано в ролике:

Как подключить выключатель с подсветкой.

Нужно учитывать, что выключатель с подсветкой может работать качественно, а светодиодная лампа будет продолжать мерцать. Это возможно, например, в том случае, если она неисправна или закончился срок эксплуатации осветительного прибора. Если сделано подключение двойного выключателя с подсветкой, то проблемы могут быть аналогичными.

Выключатель с подсветкой в разобранном видеИсточник 220.guru
Все о мастер-выключателе: гасим свет одной кнопкой, схемы подключения

Применение выключателей с подсветкой

Их использование может вносить дополнительные особенности в дизайн помещения. Возможны ситуации, в которых применение подсветки удобно. В качестве примера можно привести следующие случаи:

  • Если помещение такое, что в нём в тёмное время суток сложно догадаться, где именно было сделано, например, подключение одноклавишного выключателя с подсветкой.
  • В комнате, где используются обои, которые могут быстро изнашиваться от большого количества прикосновений, неизбежного в тех случаях, когда руками приходится нащупывать клавишу устройства. В такой ситуации есть причины для подключения выключателя с подсветкой.
  • В некоторых помещениях при отсутствующем освещении может быть темно на протяжении суток. После установки двойного выключателя с подсветкой индикатор поможет легко найти, как осветить помещение.
  • Там, где требуется бывать в тёмное время суток. Это может, например, относиться к некоторым производственным или складским помещениям. Выключатель с ночной подсветкой поможет решить проблему.

Индикаторы, применяются в конструкциях, которые имеют несколько кнопок. В таком случае легко можно будет избежать риска нажать не на ту клавишу. Устройство выключателя с подсветкой должно соответствовать задачам его использования.

Отсоединение цепи индикатора от выключателяИсточник 220.guru

Как выбрать светодиодный выключатель

При выборе цена прибора, хотя является важным обстоятельством, тем не менее не должна быть единственным аргументом при покупке. Подключение китайского выключателя с подсветкой поможет сэкономить деньги, но не всегда позволит получить качественное устройство. Следует обращать внимание на такие особенности:

  • Важно учитывать надёжность контактной группы устройства.
  • Дизайн устройства должен соответствовать тому, который имеется в помещении. Надо обратить внимание на материал, из которого сделан корпус.
  • Существуют выключатели с подсветкой различными способами применения. Они могут быть клавишными, поворотными, шнуровые или сенсорные.
  • Класс защищённости должен отвечать условиям эксплуатации. Минимально допустимым считают IP20. Если планируется применять устройство в неблагоприятной обстановке, выбирают соответствующие: IP45 (при наличии высокой влажности), IP65 или выше подойдёт для выключателей, которые предназначены для использования на улице.

В зависимости от используемого типа может отличаться расположение индикаторов. Перед тем, как подключить одноклавишный выключатель с подсветкой или другую разновидность владелец должен убедиться, что такие модели не будут создавать дискомфорта при использовании

Принцип работы индикаторной подсветки выключателяИсточник profazu. ru
Беспроводной выключатель света: основные характеристики и разновидности

Заключение

Использование светодиодного выключателя с подсветкой часто более удобно, чем обычного. Но для этого нужно правильно выбрать его с учётом имеющихся требований. Если в доме используются лампы, которые недостаточно совместимы с применением этой технологии, необходимо принять дополнительные меры для того, чтобы исправить такую ситуацию. Наличие индикатора позволит легко определить расположение выключателя с подсветкой даже в темноте.

Как заменить выключатель света

Не ждите часами следующего освободившегося электрика — заменить выключатель света довольно легко. Большинство современных переключателей имеют винтовые клеммы с каждой стороны с отверстиями сзади для ввода конца провода. Вы можете легко ослабить винты на боковой стороне устройства с помощью стандартной отвертки (вращая против часовой стрелки), но вам может показаться сложным извлечь провода из задней части устройства.

Чтобы удалить эти провода, вставьте лезвие маленькой отвертки в паз под отверстием, в которое вставляется провод, и надавите на него, когда вы вытащите провод.Вдавив лезвие отвертки в паз, вы освободите зажим на вставленном проводе. Вот некоторые описания каждого провода и куда они идут:

  • Белый (нейтральный) провод подключается к серебряному винту или вставляется в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.

  • Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства с той же стороны, что и латунный винт. Этот провод иногда красный.

  • Зеленый или неизолированный медный (заземляющий) провод, если он есть в устройстве, подключается к зеленой винтовой клемме на переключателе или к распределительной коробке.

Хотя штекерные соединения могут быть более удобными, они менее надежны, чем соединения с винтовыми клеммами, поэтому не используйте их!

Замена однополюсных выключателей света

Если на корпусе выключателя есть тиснение «Вкл. » и «Выкл.», и это единственный переключатель, который управляет освещением или розетками, это однополюсный переключатель.Чтобы заменить такой переключатель, выполните следующие действия.
  1. Отключите питание выключателя на главном автоматическом выключателе или панели предохранителей.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

    К выключателю будут присоединены два или три провода: входящий горячий провод черного цвета; обратный провод, несущий нагрузку к светильнику, может быть черного, красного или любого другого цвета, кроме зеленого; а иногда и заземляющий провод зеленого цвета или из оголенной меди.В коробке могут быть и другие провода, но вы имеете дело только с теми, которые подключены непосредственно к выключателю.

    Вы можете найти белый провод с черной лентой, подключенный к выключателю. Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не является нейтральным.

  4. Сравните ваш новый переключатель с тем, который вы заменяете, чтобы найти соответствующие места для электрических винтовых разъемов.

    Поскольку питание отключено, вы можете легко подобрать разъемы: вместо того, чтобы отсоединять все провода сразу и, возможно, запутаться, отвинчивайте и подключайте по одному проводу за раз.

  5. Подсоедините первый отвинченный провод к винту того же цвета на новом переключателе, что и на старом; сделать то же самое со вторым.

    Чтобы подсоединить провод к клемме, снимите примерно 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите конец в петлю по часовой стрелке с помощью плоскогубцев с длинными губками. Петля должна охватывать винт клеммы не менее чем на две трети, но не более чем на три четверти. Закрепите провод вокруг винта по часовой стрелке, чтобы, когда вы затягиваете винт отверткой, усилие затягивания винта по часовой стрелке заставляло петлю плотнее оборачиваться вокруг винта.

  6. Аккуратно вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

  7. Прикрутите пластину переключателя и включите питание.

Замена трехпозиционных выключателей света

Трехпозиционный переключатель удобен для управления светом из двух мест, например, вверху и внизу лестницы. Если слова «Вкл.» и «Выкл.» не выбиты на выключателе и это один из двух выключателей, управляющих одним источником света или розеткой, у вас трехпозиционный переключатель.Похоже, это должно называться двусторонним переключателем, верно? Название связано с тем, что эти переключатели имеют три клеммных винта.

Чтобы заменить трехпозиционный переключатель, выполните следующие действия.

  1. Отключите питание выключателя на панели цепи или предохранителя.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

    Трехпозиционный переключатель имеет как минимум три провода, а возможно и четыре, в зависимости от того, есть ли у него провод заземления. Два провода прикрепляются к латунным винтовым клеммам, которые обычно находятся в верхней части переключателя, а дополнительный провод присоединяется к темной (не зеленой) винтовой клемме, которая обычно находится в нижней части переключателя. Отметьте этот третий провод куском ленты и отметьте провод на той же стороне переключателя прямо над ним куском ленты другого цвета.

    Новый коммутатор может иметь винтовые электрические разъемы в нескольких местах, чем коммутатор, который вы заменяете.Большинство переключателей имеют пару клемм на противоположных сторонах верхней части переключателя и одну клемму внизу.

  4. Снимите провода с выключателя.

  5. Подсоедините маркированные провода к соответствующим клеммам нового коммутатора.

    В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.

  6. Если у существующего переключателя есть зеленый провод заземления, подсоедините провод к зеленой винтовой клемме нового переключателя или к распределительной коробке.

  7. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

  8. Прикрутите пластину переключателя и включите питание.

Замена четырехпозиционных выключателей света

Если на корпусе переключателя нет выбитых слов «Вкл.» и «Выкл.», и он является центральным из трех переключателей, управляющих одним источником света или розеткой, это четырехпозиционный переключатель. Чтобы заменить четырехпозиционный переключатель, выполните следующие действия.
  1. Отключите питание выключателя на щитке или блоке предохранителей.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

    Этот переключатель имеет не менее четырех винтовых клемм. У него также может быть пятая клемма заземления (зеленая).

  4. Отметьте расположение четырех проводов лентой, чтобы можно было заменить их на новом выключателе; затем отсоедините провода от переключателя.

    В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.

  5. Подсоедините провода к соответствующим клеммам нового переключателя.

    Если у существующего переключателя есть зеленый провод заземления, подсоедините его к зеленой клемме нового переключателя или к распределительной коробке.

  6. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

  7. Прикрутите пластину переключателя и включите питание.

Замена выключателей на диммер

Замена стандартного однополюсного или трехпозиционного выключателя диммерным выключателем ничем не отличается от замены стандартного выключателя. Помните: диммерные выключатели не работают с большинством люминесцентных светильников, а для низковольтного освещения требуются специальные низковольтные диммеры.

Проверьте характеристики приобретаемого вами диммера. Большинство диммерных выключателей рассчитаны на мощность 600 Вт. Подсчитайте количество лампочек, которыми управляет выключатель, и сложите максимальную мощность лампы, разрешенную для светильника.Например, если переключатель управляет светильником, вмещающим до двух лампочек по 100 Вт (всего 200 Вт), диммер на 600 Вт не будет проблемой, но цепочка из семи встроенных ламп может перегрузить диммер.

Чтобы заменить стандартный выключатель диммерным, выполните следующие действия:
  1. Отключите питание выключателя на панели цепи или предохранителя.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

  4. Снимите провода со старого выключателя.

    Диммерные переключатели

    обычно подключаются к домашней электропроводке короткими отрезками провода, выходящим из корпуса переключателя, а не винтовыми клеммами.

  5. Используйте соединители (проводные гайки), поставляемые с приспособлением, чтобы соединить черные провода, выходящие из диммерного выключателя, с цветными проводами, которые были присоединены к клеммам на старом выключателе.

    Сначала скрутите провода вместе, а затем закрутите гайку.

  6. Вставьте новый переключатель обратно в электрическую коробку и закрепите его на месте.

    Корпус диммера больше заменяемого переключателя. Не просто насильно вставьте его. Часто вам нужно сначала изменить положение или лучше организовать провода, чтобы освободить место для него.

  7. Прикрутите пластину переключателя.

  8. Наденьте ручку управления, если она есть, на вал, выступающий из переключателя.

  9. Включите питание.

Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или гостиницы

Быстрый поиск — популярные отделки

Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированный хромПолированная медьСатинированный хромСатинированный никельСатиновая нержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаШтепсельная розетка с USB-зарядкойРозетка с выключателемПереключатель / тележка

Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…


Нужны большие розетки и выключатели?

Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и выключатели большого ассортимента>


Серия студийных розеток и выключателей

Характерная ромбовидная насечка на элементах управления, украшенная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Безвинтовые квадратные розетки и выключатели

Гладкая, четкая конструкция с четкими прямыми углами и низким профилем делает линейку безвинтовых квадратных розеток одной из самых умных на рынке. Они просто потрясающе выглядят.

См. линейку безвинтовых угольников.


Сделайте электроэнергию в вашем доме умной

Интеллектуальное управление освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах «Умного дома» Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей с этой отделкой.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей

Pewter & Old Metals — красота металла и идеальная для того времени собственность.

Медь — великолепная медь в современной и традиционной отделке

Необычная отделка — чтобы добавить нотку разнообразия


Напольные розетки

Получите напольные розетки, соответствующие стилю вашего интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи.Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.

Посмотреть ассортимент напольных розеток>


Ретро Промышленный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого в знак уважения к ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждая из которых сама по себе является произведением искусства. Очень стимпанк.

Посмотреть промышленные серии Retro>


RetroTouch, определяемый дизайном

Розетки и выключатели RetroTouch

идеально подходят для тех, кто ищет недорогой и стильный способ отделки дома, офиса или отеля.Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.

Уникальный дизайн выключателей света сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнать больше и посмотреть весь ассортимент >


Будь в форме!

Ищете что-то немного другое? Посмотрите не дальше нашего ассортимента фигурных розеток и выключателей.Эти знаковые тарелки доступны в круглом диске или овальном дизайне и предлагаются в 6 различных вариантах отделки.

Уникальная форма этих тарелок, безусловно, привлечет внимание и станет творческим акцентом для улучшения дизайна вашего интерьера. Эти фигурные пластины подходят к вашей существующей настенной коробке, поэтому замена выполняется легко и быстро.

Просмотр диапазона форм.


Не в Великобритании?

Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбрали розетки и выключатели в Дубае, на Мальте, в странах Карибского бассейна, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и выключатели?
  • Выбирайте из более чем 80 000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов тарелок на выбор
  • Изготовлено по самым высоким стандартам Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для долговременной защиты
  • Каждое изделие собрано вручную и упаковано в индивидуальную коробку
  • Более 98% нашей продукции разработано и произведено в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.


Как подключить и установить выключатель света | HowToSpecialist

Эта статья о том, как подключить и установить выключатель света . Вообще говоря, выключатели света используются для управления электрическим освещением, особенно в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света устанавливаются на стене, но конкретное расположение в комнате, высота, на которой они устанавливаются, или форма выключателей света различаются в зависимости от страны.

Выключатели света бывают разных видов: одинарные или множественные, подходящие для внутреннего или наружного освещения. Установка и подключение выключателя света не является сложным комплексом, если вы соблюдаете правила безопасности и понимаете несколько основных принципов работы с электричеством. Однако в этой статье мы покажем вам , как подключить и установить выключатель света , пошаговый проект своими руками. Для установки коммутатора вам потребуется следующее:





Материалы:



Инструменты:

  • защитные перчатки
  • защитные очки
  • универсальный нож
  • измерительная лента
  • плоскогубцы
  • отвертка
  • Тестер напряжения



Советы:

  • отключить питание всех цепей вашего дома
  • прежде чем прикасаться к какому-либо проводу, используйте тестер напряжения на каждом отдельном проводе распределительной коробки, чтобы убедиться, что питание отключено
  • Установка выключателя света — непростая работа, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного специалиста
  • .





Как установить выключатель света

Отключение питания

Первое, что вы должны сделать, это выключить питание .Некоторые люди считают, что безопасно отключить только цепь, к которой вы подключаете и устанавливаете выключатель, но мы настоятельно рекомендуем вам отключить питание для всех цепей в вашем доме, так как вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Еще раз подчеркнем, что лучше несколько раз проверить, прежде чем прикасаться к электрическим проводам.

Подготовка распределительной коробки к установке выключателя света

Следующим шагом проекта «сделай сам» является удаление краски, остатков или грязи из гипсокартона с коробки с помощью плоскогубцев.Убедитесь, что вы удалили все материалы, которые находятся в месте соединения или над отверстиями для винтов соединительной коробки. Эта операция важна, особенно если вы имеете дело с новопостроенным домом или перекрашенным помещением.

Однако, даже если вы заменяете старый выключатель, лучше проверить распределительную коробку, чтобы убедиться, что новый выключатель электрического освещения можно установить и правильно отрегулировать.

Выключатель света в разобранном виде

После того, как вы купили подходящий для ваших нужд выключатель света , вам необходимо его разобрать, либо с помощью отвертки, либо просто руками, в зависимости от производителя и типа изделия.Эта операция необходима, так как вы будете подключать электрические провода к внутренней части выключателя.



Следовательно, снимите тумблеры и рамку с выключателя света.

Обрезка проводов для установки выключателя

Следующим шагом проекта, после того как мы разобрали выключатель света, является  начало подключения выключателя. Следовательно, мы использовали плоскогубцы, чтобы перерезать провода на расстоянии около 7 дюймов/15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить выключатель, но в то же время он без труда поместился внутри распределительной коробки.Помните, что вам не нужно слишком долго резать провода , так как потом они могут не влезть в распределительную коробку и вам придется переделывать операцию.

Снятие изоляции с проводов

После того, как мы убедились, что провода обрезаны до нужной длины, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 1 дюйм/2,5 см изоляции провода. Помните, что зачищать более 1 дюйма может быть опасно, так как со временем провода могут случайно соприкоснуться.

Умный совет:  самый простой и эффективный способ снять изоляцию — использовать инструмент для зачистки проводов. Кроме того, вы должны выбрать правильный размер провода на калибре стриппера.



 Как подключить выключатель света

Подключение проводов к выключателю света

Затем используйте плоскогубцы, чтобы согнуть конец провода в форме буквы L (также в форме буквы C для некоторых переключателей с боковыми винтами).

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — это фаза, а красные провода — это те, которые замыкают каждую из двух цепей освещения.Электрический цветовой код отличается от страны к стране. Каждый из этих проводов должен быть установлен в определенный слот розетки. Фазный провод должен быть установлен посередине выключателя, обычно в его нижней части.

Подключение фазного провода к выключателю света

После того, как вы поместите концы проводов в нужное место, зафиксируйте их, ввинтив винт с помощью отвертки.



Так как фазный провод должен быть подсоединен к нижней части выключателя света, остальные провода должны быть подсоединены к противоположной стороне выключателя таким же образом, с использованием той же техники.Убедитесь, что провода надежно закреплены, иначе переключатель не будет работать должным образом.

Проводной выключатель света

После того, как вы закончили подключение выключателя света, лучше еще раз проверить, правильно ли выполнены соединения   и правильно ли установлены провода.





Вообще говоря, после подключения светильника, вы должны получить такой же результат, как на картинке.

Нажатие переключателя в ящике

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они идеально вошли в распределительную коробку.После этого осторожно вставьте пластину переключателя в коробку, чтобы убедиться, что у переключателя достаточно места для фиксации в нужном положении.

Если проблем нет, можно свободно закрепить выключатель света в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком сильно, заключается в том, что мы должны убедиться, что выключатель света правильно выровнен.

Уровень переключателя света

Чтобы выровнять выключатель света, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень.Это просто немного усложнит процесс, особенно для новичков. Тем не менее, вы можете увидеть технику на изображении (используйте чистый уровень, чтобы не повредить слой краски).

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнен ли переключатель. Если вы заметили, что он не горизонтальный, отвинтите его и отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, ввернув винты по часовой стрелке.

Крепление выключателя с помощью винтов

После того, как вы закончили подключение выключателя света, вы можете продолжить процесс, закрепив его несколькими винтами.Помните, что вам не нужно закручивать их слишком туго, так как вы рискуете повредить переключатель.





Умный наконечник: поверните отвертку по часовой стрелке, чтобы надежно зафиксировать выключатель освещения.

Крепление тумблера освещения

Следующим шагом после установки выключателя света в распределительной коробке является установка крышки и тумблеров . Чтобы установить их, просто используйте пальцы и слегка надавите на них, пока не убедитесь, что они правильно закреплены.





Эта операция несложная и, кроме того, представляет собой один из завершающих шагов процесса.

Выключатель света

После того, как вы закончили установку выключателя света, просто подойдите к электрощиту и включите питание.





Последний шаг — включить свет с помощью нового установленного выключателя, чтобы проверить, окупилась ли тяжелая работа. Если функция молнии работает правильно, вы только что узнали , как подключить и установить выключатель света.





Спасибо, что прочитали нашу статью , как установить выключатель света , и мы рекомендуем вам ознакомиться с остальными нашими проектами. Не забудьте поделиться нашими статьями с друзьями, используя виджеты социальных сетей.

 Связанные проекты:

  Как установить электрическую розетку

Проводка выключателя света — как заменить

Хотите знать, как сделать проводку выключателя света? Или вы просто хотите заменить старый? Существует ряд причин, по которым может потребоваться замена переключателя. Выключатель может быть сломан, свет может не загореться из-за того, что переключатель неисправен или имеет плохое соединение, или вы можете просто захотеть изменить цвет или стиль переключателя. Как и в случае с розетками, существует несколько различных вариантов выключателей.

СТАНДАРТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ. Этот простой однополюсный переключатель устанавливается чаще всего. Его можно узнать по трем винтовым клеммам: двум винтам латунного цвета и зеленому винту заземления.

ДРУГИЕ ВАРИАНТЫ.Коммутатор стека позволяет разместить два коммутатора на месте одного. Более современный и элегантный переключатель в стиле декоратора находится вверху; стандартный переключатель внизу.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ЭКОНОМЯТ ЭНЕРГИЮ. Переключатель таймера (обратного отсчета) используется для вытяжного вентилятора ванны, а датчик отсутствия отключает питание, когда в комнате не обнаруживается движение.

УПРАВЛЯЙТЕ СВЕТОМ ИЗ НЕСКОЛЬКИХ МЕСТОПОЛОЖЕНИЙ. Два трехпозиционных переключателя позволяют переключаться из двух мест (стиль переключателя показан выше, но переключатели также доступны в стиле декоратора).

Как заменить проводку выключателя света

Чтобы заменить выключатель, сначала отключите питание от выключателя и убедитесь, что питание отключено, наблюдая, как гаснет свет, когда выключатель выключен. Снимите защитную пластину, проверьте вольтметром отсутствие напряжения, открутите крепежные винты переключателя и вытащите переключатель. Проверьте еще раз, чтобы убедиться, что питание отключено на клеммах переключателя и на всех проводах в коробке. Иногда в коробке есть две разные схемы.

  1. ПРОВЕРКА НАПРЯЖЕНИЯ. Перед снятием переключателя вставьте наконечник тестера по бокам переключателя; это проверяет наличие ослабленного провода, который все еще может быть подключен к источнику питания. Вытащив переключатель, снова проверьте напряжение.

Подключение однополюсного переключателя

Отсоедините провода от существующего переключателя по одному и подключите их к соответствующей клемме нового переключателя. Два черных провода идут к латунным клеммным винтам, а неизолированный медный (или зеленый) провод заземления идет к зеленому заземляющему винту на переключателе.Сложите провода в коробку, как описано выше, привинтите переключатель к коробке и установите накладку. Включите цепь и проверьте. Посмотрите на блок проводки выключателя света, который вы заменяете. Если у него есть два латунных винта и зеленый винт, это простой переключатель, также называемый однополюсным однопозиционным переключателем (на рисунке выше показана конфигурация проводки для однополюсного переключателя). Если у него есть один черный и два латунных винта и заземление, это трехпозиционный переключатель (однополюсный двухпозиционный переключатель).Если у него четыре латунных винта и зеленый винт, это четырехпозиционный переключатель. Для трехпозиционного переключателя пометьте провод, прикрепленный к черному винту, с помощью кусочка ленты, чтобы вы могли быть уверены, что подключите этот провод к черному винту на новом переключателе. Из-за сложности четырехпозиционных переключателей я предлагаю вам вызвать электрика для замены четырехпозиционного переключателя.

  1. Проводка ПРОСТОГО ВЫКЛЮЧАТЕЛЯ освещения с выполненными соединениями. Два черных провода идут к латунным клеммам, а оголенный медный провод подключается к винту заземления.

БЫСТРЫЙ СОВЕТ

Проводка простого выключателя освещения имеет метку, указывающую, какой конец выключателя является верхним или «верхним», так что, когда ручка опущена, выключатель выключен. Убедитесь, что переключатель установлен правильно. Трехпозиционные и четырехпозиционные выключатели не имеют верхней части, поэтому их можно устанавливать в любом положении.

БЫСТРЫЙ СОВЕТ

Если провода от старого выключателя слишком короткие для установки нового выключателя (или розетки), увеличьте длину провода. Используйте накручиваемый соединитель для проводов, чтобы сделать соединение.

  1. ТРЕХПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПОДКЛЮЧЕН.

Как указано выше, от оригинального выключателя один провод (либо питание, либо провод к светильнику) идет к черной клемме, два провода идут к латунным винтам, а оголенный медный провод (здесь не виден) идет к винту заземления.



Как подключить выключатель света

На этой принципиальной схеме показана проводка для 4-контактной цепи с источником питания на светильнике и переключателями, расположенными за ним.

Двухжильный кабель (C2) проходит от светильника к первому выключателю (SW1), а трехжильный кабель проходит между всеми выключателями. Горячий источник подключается к общей клемме первого выключателя (SW1), а горячий вывод на осветительном приборе подключается через весь светильник к общей клемме последнего переключателя (SW3).

Командировочные переходят от первого переключателя (SW1) к одному набору терминалов на 4-м пути (SW2) и от второго набора к путешественникам на последнем 3-м пути (SW3). Горячее к свету идет от общей клеммы SW3 (подключенной через каждую распределительную коробку).


Теги:  4-позиционный переключатель света, 4-позиционный переключатель, перекрестный переключатель, 4-позиционный переключатель, как подключить выключатель света, подача питания через свет, путешественники

В этой 4-ходовой схеме освещения источник питания подается через первый переключатель (SW1). Горячее соединяется с общим на этом выключателе, а нейтраль подключается через все распределительные коробки к нейтральной клемме фонаря. Трехжильный кабель проходит между всеми выключателями, соединяющими путников.

Двухжильный кабель (C4) соединяет последний выключатель (SW3) с осветительной арматурой, общий провод этого выключателя подключается к горячей клемме на светильнике.


Теги:  4-позиционный переключатель света, 4-позиционный переключатель, перекрестный переключатель, 4-позиционный переключатель, как подключить выключатель света, Подача питания через переключатель, путешественники

Питание цепи подключается к светильнику F1 по кабелю C5. Нейтраль подключается к свету (LT1) и соединяется с LT2 кабелем C4.Горячий ток от источника питания подсоединяется к общему выводу выключателя (SW1) кабелем С1.

Ходовые части от выключателей через C1 и C2 сращиваются через крепления и соединяются кабелем C3.

Горячий свет поступает от общего вывода SW2 по кабелю C2, где он соединяется с горячим LT1 по кабелю C4.


Теги:  2 лампы, 3-позиционный переключатель, подача питания через свет, Трехпозиционный переключатель, путешественники, две фары

Ниже показаны два крепления между трехпозиционными переключателями.

Источник питания – через распределительную коробку SB1 и трехжильный кабель (C1) проходит оттуда к первому светильнику (F1). Два двухжильных кабеля (C3 и C4) проходят между приборами, а трехжильный кабель (C2) проходит от второго прибора (F2) до второго трехпозиционного переключателя (SW2).

Горячий источник подключен к общей клемме SW1. Нейтраль соединяется с белым проводом, питающим первое устройство, через кабель C1, где он соединяется с нейтралью обоих фонарей. Контактные провода от двух выключателей проходят прямо через светильники через кабель C3.


Теги:  2 лампочки, 3-позиционный переключатель, как подключить выключатель света, 3-позиционный переключатель, путешественники, две фары

Здесь у нас есть несколько источников света, управляемых 3-позиционными переключателями.

Горячая от источника питания (кабель С1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль приправлена, в распределительной коробке SB1, через ко второму трехходовому переключателю (SW2) через 3-жильный кабель (кабель C2, который также содержит бегунки, соединяющие два выключателя), где он соединяется с первым приспособлением (F1) и соединяется с нейтралью каждого фонаря.Таким же образом горячий вывод от общей клеммы трехпозиционного переключателя SW2 соединяется с горячим выводом на каждом светильнике через кабель C3 (соединенный в приспособлении F1).


Теги:  2 лампы, 3-позиционный переключатель света, 3-позиционный переключатель, как подключить выключатель света, несколько источников света, Подача питания через переключатель, трехпозиционный переключатель света, трехпозиционный переключатель, путешественники, два источника света

Силовой кабель C1 подключается к цепи светильника F1. Здесь нейтраль соединяется с лампой F1 и соединяется с лампой F2.Горячий ток от источника питания проходит через оба светильника и заканчивается на общей клемме SW1 через кабель C3.

Ходовые части каждого выключателя соединяются между собой кабелем С4 (белый и красный провода с изоляцией).

Белый провод кабеля C3 с изоляционной лентой — это горячее соединение с лампой LT2 (где красный провод кабеля C2 используется для соединения горячего провода со следующим светом LT1).


Теги:  2 лампы, 3-позиционный выключатель, 3-позиционный выключатель, как подключить выключатель света, подача питания через свет, трехпозиционный выключатель света, трехпозиционный выключатель, путешественники, две фары

Питание поступает в цепь на распределительной коробке (SB1), горячая часть подключается к общей клемме трехпозиционного переключателя (SW1), а нейтраль подключается к нейтральной клемме фонаря.Переходники от SW1 (через кабель C1) сращиваются на приспособлении и проходят ко второму трехпозиционному переключателю (SW2) через кабель C2. Общий вывод SW2 подает питание на горячий вывод фонаря.


Метки:  3-позиционный переключатель, Подача питания через переключатель, Трехпозиционный переключатель, путешественники

Источник питания в этой цепи входит в осветительную арматуру, где нейтраль соединяется со светом, а горячая часть подключается (через кабель C2) к общей клемме трехпозиционного переключателя (SW2).Путешественники между выключателями также соединены между собой в светильнике. Питание к светильнику подается через общий вывод трехпозиционного переключателя SW1.


Теги:  3-позиционный переключатель, Как подключить свет, подача питания через свет, 3-позиционный переключатель, путешественники

Здесь у нас есть один свет, управляемый 3-позиционными переключателями.

Горячее напряжение от источника питания подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль подключается через (SB1) ко второму трехходовому переключателю (SW2) через трехжильный кабель (C2, который также несет дорожки, соединяющие два выключателя), где он соединяется (SB2) с нейтральной клеммой фонаря. Горячий провод от общего вывода второго трехпозиционного переключателя (SW2) подключается к горячему выводу фонаря.


Теги:  3-позиционный выключатель света, 3-позиционный выключатель, Как подключить свет, как подключить выключатель света, Подача питания через выключатель, трехпозиционный выключатель света, Трехпозиционный выключатель, путешественники

Нужен ли концентратор для интеллектуальных выключателей света?

Умные выключатели

— один из ключей к полностью разблокированному умному дому. Эти переключатели позволяют превратить стандартное домашнее освещение в беспроблемный умный опыт.Интеллектуальные переключатели поставляются широким кругом производителей и имеют несколько различных типов элементов управления — от базовых функций включения/выключения до более продвинутого затемнения и даже управления цветом (RGB).

Умные переключатели

предназначены для упрощения работы с умным домом. Они часто интегрируют голосовое управление, планирование и различные функции управления в ваше освещение. В зависимости от модели или способа подключения они даже могут помочь вам превратить обычное освещение в умное домашнее освещение.Все это звучит замечательно, но общий вопрос заключается в том, нужно ли вам бежать и покупать дополнительный концентратор для работы интеллектуальных коммутаторов?

В зависимости от марки приобретаемого вами интеллектуального коммутатора вам может потребоваться или не потребоваться концентратор — многим коммутаторам с поддержкой Wi-Fi не требуется концентратор, но для других типов требуется смарт-концентратор. Все зависит от того, какой производитель сделал ваш умный коммутатор, и какой протокол они используют.

«Протоколы»: как смарт-устройства остаются на связи?

Как и большинство интеллектуальных устройств, интеллектуальный коммутатор может подключаться к остальным интеллектуальным системам несколькими основными способами.

Большинство этих устройств используют для связи радиосигналы. Это может быть связь ZigBee, Z-wave или Wi-Fi. Это связано с несколькими компромиссами, о которых мы поговорим позже.

Существуют даже коммутаторы высокого класса, которые подключаются через кабели Ethernet, но эти модели все еще появляются и пока имеют очень ограниченную функциональность. С учетом сказанного, на горизонте есть большой потенциал для проводных интеллектуальных коммутаторов.

Вообще говоря, варианты Wi-Fi не требуют другого умного концентратора (поскольку они подключаются напрямую к вашему интернет-маршрутизатору), в то время как для коммутаторов ZigBee и Z-wave требуется ближайший концентратор для подключения к вашей системе умного дома .

Давайте подробнее рассмотрим ZigBee и Z-wave и посмотрим, что заставляет их работать.

ZigBee и Z-wave

ZigBee и Z-wave, как и Wi-Fi, являются видами радиосвязи. Эти системы используют ту же технологию, что и старомодное радио, но на другом уровне.

Радиотехнология работает путем отправки информации с использованием различных полос пропускания на радиочастотах. В то время как ZigBee использует ту же частоту, что и Wi-Fi (2,4 ГГц), Z-wave использует частоту, которая обычно не используется другими типами связи.И ZigBee, и Z-Wave имеют малый радиус действия и идеально подходят для среды умного дома.

Однако , несмотря на то, что каждый дом поддерживает Wi-Fi (через интернет-маршрутизатор), ZigBee и Z-Wave отличаются друг от друга, поэтому вам часто приходится покупать отдельный концентратор/мост, чтобы эти типы интеллектуальных устройств работали должным образом. Примером может служить Philips Hue Bridge для умных лампочек:

. Мой мост Philips Hue v2 на моем чердаке (у меня уже есть домашняя сеть на чердаке).

Этот подход имеет ряд преимуществ, одно из которых заключается в том, что он оставляет ваш Wi-Fi-маршрутизатор более открытым для других устройств, таких как ноутбуки, вместо того, чтобы наводнять ваш маршрутизатор потенциально десятками подключенных интеллектуальных устройств (таких как лампочки и выключатели).

Итак, что насчет Wi-Fi?

Умные выключатели освещения, использующие старый добрый Wi-Fi

Мой интернет-вайфай-роутер (в моем гараже)

Некоторые бренды интеллектуальных коммутаторов, представленные на рынке, используют обычный Wi-Fi для подключения к другим вашим устройствам через интернет-маршрутизатор.

Они полагаются на стандартные, стабильные услуги Wi-Fi со всеми плюсами и минусами доступа к Wi-Fi, с которыми вы, вероятно, уже знакомы ( «почему мой телефон просто отключился от Интернета?») .Этот тип интеллектуальных коммутаторов гораздо менее распространен на рынке, чем коммутаторы, использующие ZigBee, но есть множество вариантов для пользователей, которые предпочитают поддерживать связь через Wi-Fi.

Давайте рассмотрим некоторые конкретные бренды и посмотрим, что они могут предложить для подключения.

Как работают смарт-переключатели разных марок

Смарт-выключатель света на основе Wi-Fi, вид сзади. Смарт-коммутаторы

раньше были редкостью, но теперь бесчисленное множество брендов используют интеллектуальные коммутаторы по-своему.

Вы можете найти варианты со скидкой, интеллектуальные выключатели, которые идеально подходят для энтузиастов, занимающихся своими руками, и ультрасовременные варианты со специальными источниками света. Независимо от того, как выглядит ваш умный дом, у вас есть возможность начать экспериментировать с новыми типами умных переключателей.

На сегодняшний день это три крупнейших бренда интеллектуальных коммутаторов. Они также демонстрируют некоторые из различных вариантов подключения, которые вы получаете с современным интеллектуальным коммутатором.

Встраиваемый в стену выключатель GE Enbrighten

Компания GE использует технологию «умный дом» со своей линейкой продуктов Enbrighten.Эти умные переключатели выпускаются в ассортименте цветов, что само по себе довольно идеально. У большинства компаний, производящих интеллектуальные переключатели, есть варианты белого и черного цветов, которые ограничивают ваши возможности в точной настройке домашнего декора.

Эти интеллектуальные коммутаторы используют обновленное соединение Z-wave. Это означает, что вам понадобится выделенный концентратор Z-wave, если вы хотите использовать их в своем умном доме. Если у вас уже есть технология Z-wave и соответствующий концентратор (например, от SmartThings), все будет хорошо.

Коммутатор GE Enbrighten обладает множеством интеллектуальных функций, которые вы ожидаете от компании с таким узнаваемым брендом.Этот переключатель также предназначен для совместной работы со всей линейкой продуктов GE Enbrighten Z-Wave.

Интеллектуальный Wi-Fi-коммутатор Kasa

Интеллектуальный коммутатор Kasa полностью оставляет позади Z-wave и ZigBee. Этот коммутатор использует Wi-Fi 2,4 ГГц для подключения .

Этот коммутатор идеально подходит для людей, у которых нет готового концентратора, способного обслуживать другое устройство. Это также позволяет вам легко включать этот переключатель в большинство домов, предприятий и других объектов. Wi-Fi, особенно 2.4 ГГц сегодня чрезвычайно распространены, и не так уж сложно подключить интеллектуальный коммутатор к системе.

Этот интеллектуальный переключатель принимает голосовой ввод от систем умного дома Alexa и Google. Он также имеет настройки для сцен, интеллектуальные действия и возможность отслеживать время работы ваших источников света и подключенных устройств.

Выключатели Lutron Caseta

Коммутаторы

Lutron Caseta — это золотой стандарт интеллектуальных коммутаторов. Они надежны, долговечны и имеют отличные возможности подключения.Однако этот последний пункт продажи может сделать их неприемлемыми для вашей системы.

Коммутаторы Lutron Caseta используют собственный протокол ячеистой сети для подключения к проприетарному концентратору Lutron Caseta. Это означает, что вам нужно купить коммутаторы, а также достаточное количество концентраторов, чтобы все они были подключены к вашему умному дому .

Недостатки здесь довольно очевидны: больше умных устройств, больше концентраторов и больше стоимость. Однако, если это не является для вас препятствием, то эти переключатели — одни из лучших.

Они работают с экосистемами умного дома Google, Alexa и HomeKit. Они также имеют все возможности интеграции со смартфонами и функции интеллектуальных переключателей других марок, а также поддерживают пульты дистанционного управления Lutron Pico для физического дистанционного управления.

Наличие собственной ячеистой сети также является плюсом, если вы не возражаете против дополнительного концентратора. Наличие собственной сети означает отсутствие необходимости иметь дело с переполненными сетями Wi-Fi и слишком большим количеством устройств, вызывающих помехи ZigBee и Z-wave .

Говоря о плюсах и минусах, давайте посмотрим, почему вы хотели бы и не хотели бы использовать интеллектуальный коммутатор Wi-Fi и вообще отказаться от отдельного концентратора.

Преимущества коммутаторов Wi-Fi

Коммутаторы Wi-Fi

имеют ряд довольно заметных преимуществ по сравнению с ZigBee, Z-wave и проприетарными ячеистыми сетями.

Первое, о чем стоит поговорить, это итоги. Системы умного дома могут стать дорогими. Все камеры, свет и переключатели начинают складываться. Как только вы начнете добавлять концентраторы для соединения всех ваших комнат, стоимость может выйти из-под контроля .Устройства, подключенные к Wi-Fi, позволяют вам просто придерживаться стандартных систем маршрутизатора и повторителя и полностью отказаться от концентраторов.

Системы Wi-Fi

также полагаются на мощные соединения, предлагаемые маршрутизаторами Wi-Fi. Суть в том, что сигналы Wi-Fi имеют большую мощность, и им часто сложнее испытывать помехи по сравнению с ZigBee, особенно с более современными интернет-маршрутизаторами.

Наконец, интеллектуальные коммутаторы Wi-Fi часто дешевле коммутаторов на основе Zigbee и Z-Wave, которые, как известно, стоят дороже.

Итак, при всех этих преимуществах зачем выбирать ячеистые сети и опции Z-wave?

Почему вам может понадобиться коммутатор, использующий концентратор

ZigBee и Z-wave по-прежнему обладают некоторыми сильными преимуществами, которые делают их опорой в экосистемах умного дома.

Самым большим преимуществом является сеть Wi-Fi с большим количеством свободного места для других ваших устройств. Если вы не платите за серьезную мощность Wi-Fi (например, за дорогой ячеистый маршрутизатор Ubiquity Wi-Fi), наличие слишком большого количества устройств в вашей сети может привести к ее переполнению.

Мы упоминали, что сеть Wi-Fi довольно устойчива к помехам, но перегруженная сеть Wi-Fi может привести к перегрузке даже самых лучших систем.

Если вы смотрите фильмы, играете в видеоигры или работаете дома, вы хотите знать, что ваша сеть Wi-Fi зарезервирована для более важных подключений. Быть загруженным с важного рабочего вызова из-за того, что слишком много интеллектуальных коммутаторов , стало бы очень утомительно, очень быстро!

Наличие подключенных устройств ZigBee и Z-wave также позволяет вам иметь резервную копию на случай, если ваш Wi-Fi выйдет из строя.Если ваш Wi-Fi выйдет из строя, ваши ячеистые сети, устройства Z-wave и ZigBee останутся подключенными.

В конце концов, все зависит от того, какую систему умного дома вы хотите создать. Как Wi-Fi, так и другие типы интеллектуальных переключателей могут стать отличным дополнением к вашему умному дому.

Как переместить выключатель света?

Замена или перемещение выключателя света — один из полезных навыков, которым вы можете овладеть, особенно в чрезвычайных ситуациях. Многие думают, что передвинуть выключатель света сложно, но это проще, чем вы думаете.

Если вы хотите узнать, как переместить выключатель света за плату за дизайн интерьера или сэкономить на оплате труда разнорабочих, эта статья для вас.

Безопасность превыше всего: что нужно и чего нельзя делать при перемещении выключателя света

Поражение электрическим током — это последнее, чего следует избегать при работе с электропроводкой. Итак, вот первые вещи, которые вы должны подготовить, прежде чем перемещать выключатель света.

Дос
  1. Используйте подходящие инструменты: Использование неподходящих инструментов может привести к повреждению переключателя и проводов. Убедитесь, что у вас есть правильный тип плоскогубцев и отверток для обеспечения безопасности.
  2. Сфотографируйте провода, прежде чем отсоединять их от выключателя: Фотографии проводки помогут вам вспомнить, как правильно вставить все части выключателя.
  3. Выполните проверку на наличие изношенных проводов и ослабленных соединений:  Изогнутые провода и оголенные провода могут коснуться распределительной коробки и вызвать короткое замыкание на ваш главный выключатель и стать более серьезной проблемой.
  4. Остерегайтесь поврежденных проводов: Поврежденные провода следует зачистить и закрепить перед повторным подключением к выключателю, чтобы избежать проблем с электричеством.
  5. Носите обувь или тапочки : В целях безопасности не ходите босиком, чтобы избежать ударов током и избавиться от всего мокрого вокруг области.
Запрещено
  1. Не начинайте работать с выключателем освещения при включенном питании. : Отключите источник питания, прежде чем отвинчивать винты на выключателе света.
  2. Не прикасайтесь к оголенным проводам : Используйте тканевые перчатки при работе с выключателем, чтобы обезопасить себя от поражения электрическим током.
  3. Не стесняйтесь обращаться за профессиональной помощью, если что-то пойдет не так: Когда дело доходит до электрических проблем, небольшая проблема может оказаться серьезной и подвергнуть вас риску в мгновение ока. Так что, если вы видите какие-то неровности, лучше обратитесь за помощью к профессионалам.

Типы переключателей

Перед тем, как открыть выключатель, важно знать, какой тип выключателя вы перемещаете в другое место.

Тип имеющегося у вас выключателя света определяет, сколько клемм необходимо подключить к проводам и как правильно подключить его к основному источнику питания.

Ниже приведены основные типы переключателей:

1. Однополюсный выключатель — это тип выключателя, который позволяет управлять освещением в одном месте. Он имеет две клеммы: одна для провода, подающего питание на выключатель, и другая для исходящего провода. Он также имеет клемму для провода заземления.

Совет для профессионалов: Провод заземления — это зеленый или обычный провод, соединенный от выключателя с проводом, закопанным в землю. Основная цель заземляющего провода — отводить избыточные электрические заряды в безопасное место, чтобы избежать ударов током и пожара.

2. Двухполюсный выключатель выглядит как однополюсный, но имеет два дополнительных горячих контакта, поскольку может выдерживать большее количество электрических зарядов, чем обычный выключатель. Он может выдерживать 30 ампер электричества и обычно используется для питания тяжелого оборудования и двигателей.

3. Трехпозиционный переключатель используется, когда светом можно управлять в двух разных местах. Он имеет три горячих терминала; один для общего терминала, а два других для терминалов путешественников, которые синхронизируют питание с другим переключателем.

4. Четырехпозиционный переключатель — это тип переключателя, который используется для управления освещением в трех или более местах. Обычно он используется с трехпозиционным выключателем и обычно встречается в домах с длинными коридорами или в больших конференц-залах с большим количеством света.

Источник: четырехпозиционный переключатель между двумя трехпозиционными переключателями
.

Основные части выключателя света

Мы надеемся, что вы узнали свой переключатель выше. Теперь пришло время определить части переключателя. Мы будем использовать самую простую форму выключателя света — однополюсный выключатель. Детали следующие:

  1. Коробка переключателей и панель переключателей: Плата переключателей — это внешний слой переключателя, к которому мы прикасаемся, когда включаем или выключаем свет. Коммутационная коробка, с другой стороны, представляет собой контейнер, в котором хранятся компоненты выключателя на стене.
  2. Клеммы: Клеммы — это точки, которые направляют поток электрического заряда, проходящего через переключатель . Количество клемм зависит от вашего выключателя света.
  3. Провода: По проводам передается электрический заряд от источника питания к выключателю. Горячие провода переносят электрические заряды под напряжением, а провода заземления используются для направления избыточных электрических зарядов в землю, где это безопасно. Провода, соединяющие два и более выключателя, называются путниками .
Части переключателя

Как переместить выключатель света? — 11 решительных шагов, которым нужно следовать

Все, что было сказано выше, станет понятным, как только вы начнете снимать пластину переключателя. Во-первых, вы должны подготовить правильные инструменты для работы. К ним относятся:

  • Плоскогубцы или инструмент для зачистки проводов
  • Отвертки Philips
  • Изолента
Материалы для перемещения выключателя света

Дополнительно: герметик для стен или клей, молоток и отвертка с плоским концом

1.Отключить питание от выключателя

Чтобы убедиться, что вы выключили правильный автоматический выключатель, держите выключатель освещения включенным, когда отключаете автоматический выключатель. Если свет остается включенным, значит, вы пропустили правильный автоматический выключатель для освещения. Продолжайте пробовать, пока не получите правильный.

2. Сфотографируйте проводку

Прежде чем отвинчивать и отсоединять выключатель света, добавьте примечание к каждому проводу. Этот шаг поможет вам вспомнить, как подключать все нужные провода к соответствующим клеммам позже.Затем сфотографируйте проводку и клеммы, прежде чем все откручивать.

3. Снимите пластину переключателя

.

Switchplate — это внешний слой вашего выключателя света. Он закрывает внутренние компоненты и обычно фиксируется четырьмя защелками, расположенными на каждом краю переключателя. В противном случае он заблокирован винтами, как показано на рисунке ниже.

Щит переключателя

4. Проследите электрическую проводку на стене, которая соединяет выключатель света

.

Поскольку вы собираетесь перенести выключатель света в другое место, вам необходимо проверить длину проводов, соединяющих выключатель света с автоматическим выключателем.

Этот шаг поможет вам проверить, как далеко могут пройти провода до нужного места для выключателя света.

5. Открутите переключатель и провода

Выключатель освещения будет иметь от двух до четырех винтов, которыми выключатель крепится к распределительной коробке. После того, как переключатель отвинчен, вытащите его, чтобы вы могли правильно ослабить винты клемм. Провода закреплены вокруг винтов для безопасности, поэтому вы можете ослабить винты и просто повернуть провода, чтобы развязать их.

6.Удалить коробку

Некоторые люди покупают новую распределительную коробку, а старую оставляют на прежнем месте. Однако, если вы хотите использовать ту же распределительную коробку, вы можете сделать это, отвинтив распределительную коробку от гипсокартона.

Для бетонных стен можно использовать плоскую отвертку и молоток, чтобы отсоединить распределительную коробку. Направьте плоскую отвертку на края и используйте молоток, чтобы глубже вонзить ее в стену.

Удалить коробку

7. Вырежьте отверстие в желаемом месте переключателя

Используйте отвертку с плоским наконечником и молоток, чтобы вырезать отверстие в гипсокартоне.Если у вас цементная стена, вам может понадобиться дрель, чтобы проложить провода и вырезать отверстие для выключателя. Другой вариант — обнажить провода и распределительную коробку на стене и использовать покрытие проводов, чтобы они выглядели аккуратно.

8. Установите коробку и прикрутите выключатель к проводам

Теперь пришло время собрать выключатель на новом месте. Используйте свои заметки или фотографии, которые вы сделали в качестве справки, чтобы правильно подключить провода к нужным клеммам.

Если оголенных проводов недостаточно, необходимо снять часть изоляции, чтобы удлинить оголенные провода, которые можно обвязать винтами на клеммах.

Как снять изоляцию с провода?
  1. С помощью режущей части плоскогубцев или инструмента для зачистки проводов сделайте небольшой надрез в изоляции или оболочке провода. Старайтесь не прорезать до конца, чтобы не повредить оголенные провода под ним.
  2. Теперь потяните конец изоляции, пока он не отсоединится от остальной части изоляционного покрытия. Вуаля! Теперь у вас есть дополнительные оголенные провода.

9.

Проверьте проводку и найдите оголенные провода

Дважды проверьте свою работу по технике безопасности.Ищите оголенные провода, которые могут касаться других компонентов. Убедитесь, что все провода подключены правильно.

В целях безопасности вы также можете обмотать переключатель изолентой, чтобы закрыть все клеммы.

10. Проверка выключателя света

Когда вы все проверили, включите свет и, в конце концов, включите автоматический выключатель и посмотрите, работает ли он. Если он не работает, снова замкните автоматический выключатель и еще раз проверьте клеммы выключателя, плотно ли они расположены.

Когда свет включился, теперь вы можете закрыть выключатель и привинтить пластину переключателя.

11. Отремонтируйте старое место выключателя света

Восстановите и отремонтируйте дыру в стене, используя герметик или цемент. Просто убедитесь, что в этом районе больше нет оголенных проводов, прежде чем приступить к работе.


Советы по самостоятельному перемещению выключателя света

Вызов разнорабочего для перемещения выключателя, который можно сделать за час или два, может стоить вам сотни долларов.Итак, теперь вы знаете, как сделать это самостоятельно.

Вот несколько советов, которые помогут вам выполнять такие домашние проекты с осторожностью и аккуратностью.

Совет 1: Одной из основных причин сбоев в работе электрооборудования и повреждений электроприборов являются незафиксированные или необнаруженные ослабленные соединения. С помощью проволочной гайки оголенные провода надежно связываются вместе и покрываются изоляцией.

проволочная гайка
Как использовать проволочную гайку?
  1. Проверьте размер проводов и выберите подходящую гайку для провода.
  2. Скрутите свободные нити и поместите их сбоку от другой проволоки.
  3. Затем закручивайте гайку, пока не будут закрыты все оголенные провода.

Совет 2: Лучший способ выяснить, правильно ли вы включили автоматический выключатель, — оставить свет включенным или электроприборы подключенными к розетке. Это касается не только выключателей, но и замены или ремонта розетки.

Если свет или прибор все еще включен, даже если вы выключили автоматический выключатель, скорее всего, вы ошиблись.Продолжайте проверку, пока не найдете нужный автоматический выключатель.

Последние мысли

Электропроводка является одним из компонентов повышенной опасности в нашем доме. Пожары и поражения электрическим током случаются, если электрические цепи повреждены или оставлены неисправленными.

Однако, если вы правильно закрепите провода, подключите провода к нужным клеммам и используете правильные инструменты, вы можете безопасно перемещать выключатель света. Убедитесь, что вы делаете свою домашнюю работу и обратите внимание на каждую деталь , чтобы не пропустить ни одного шага .

Мы надеемся, что вы многому научились из этого руководства. Как только вы научитесь чинить выключатели света, вам будет легче понять, как работают вилки и другая проводка.

Изучение электрических цепей поначалу довольно пугает, но позже вы сможете к этому привыкнуть.

Если вы считаете это руководство полезным и простым в использовании, поделитесь этим сообщением со своими друзьями и помогите им также сэкономить на оплате труда разнорабочих. Дайте нам знать, как этот DIY-проект работал на вас в комментариях ниже.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
