Содержание

схемы для устройства с подсветкой


Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Согласитесь, такой навык особенно пригодится, если предстоит капитальный ремонт и обновление электропроводки.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время монтажа. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Содержание статьи:

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

  • одной входной, двух выходных клемм;
  • токоограничивающего резистора;
  • подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный с подсветкой.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на  — он указывает на возможность применения оборудования в тех или иных условиях.

Например:

  1. Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
  2. Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
  3. Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

  • все работы должны проводиться в обесточенной сети;
  • недопустимо перегружать электросеть;
  • на соответствие к подключаемой сети;
  • поврежденный участок сети лучше заменить, а не ремонтировать;
  • нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через  на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой . Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.

Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.

Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов.

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.

Реле выпускается многими производителями электротоваров: Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества.

Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

  • обычный выключатель;
  • светодиод с любыми характеристиками;
  • резистор на 470 кОм;
  • диод 0,25 Вт;
  • провод;
  • паяльник;
  • дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

особенности монтажа одно- и двухклавишных выключателей

Содержание статьи:

Комфортные условия удается создавать из мелочей, например, выключателя, оснащенного подсветкой. Этот элемент имеет много преимуществ при условии, что будет приобретено правильно установлено подходящее устройство.

Какие бывают выключатели с индикацией включения

Тройной выключатель с подсветкой

Подсветка в электрических выключателях представляет собой неоновую лампочку или светодиод. Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно. Это важно учесть при выборе электрического выключателя.

Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.

Подсветка может оснащаться на всех видах выключателей и с любым количеством клавиш. Месторасположение светящегося индикатора может быть разным: вверху или посередине клавиши, по центру или внизу самого корпуса устройства.

Устройство выключателя с подсветкой

Устройство выключателя с подсветкой

Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.

Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.

Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.

Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.

  • Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
  • Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.

Подключение напрямую через резистор – это не самый лучший вариант. Обусловлено это производительностью цепи, а также склонностью резистора к перегреванию. Также не исключена вероятность того, что через электрическую цепь потечет обратный ток. Это неизбежно приведет к пробою светодиода.

С диодом

Схема подсветки с диодом и с неоновой лампой

Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки.

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Для экономии электроэнергии с конденсатором

Схема подсветки на светодиоде и конденсаторе

Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.

Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.

Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.

Как подключить выключатель с подсветкой

Принцип работы выключателя

Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

При размыкании выключателя светильник служит обыкновенным проводником. Сквозь него протекает ток с небольшой силой, которой достаточно для бесперебойной работы подсветки.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши. Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.


Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

  1. Полностью обесточить квартиру, дом, проверить напряжение на выходе.
  2. Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
  3. Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
  4. С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
  5. Когда схема соединения была запомнена, провода отсоединяют.
Схема выключателя с подсветкой
Переделанная схема

Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой. Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности.

Как избавиться от «моргающих» ламп и возможные проблемы

Установка резистора в патроне

Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

  • Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
  • Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
  • Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
  • Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Самый простой, но не самый удобный способ избавиться от проблемы – убрать подсветку из выключателя или установить обычную модификацию, не оснащенную лампочками.

Подключение выключателя с подсветкой. | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье расскажу Вам, как подключить выключатель с подсветкой. Сразу отмечу, что здесь сложного ничего нет, потому что выключатель с подсветкой подключается так же, как и обычный выключатель. Просто в нем, в отличие от обычного выключателя, добавлен дополнительный наворот – это лампочка подсветки.

Вы должны понять и запомнить, что не имеет значения, выключатель какого производителя Вы собираетесь установить: будь то «MAKEL», «LEZARD», «SIEMENS», или любой другой компании.

Принцип действия у всех выключателей один: контакт замкнулся – свет зажегся, контакт разомкнулся – свет погас. Единственное, чем они могут отличаться, так это дизайном.

Устройство выключателя с подсветкой.

Если снять клавиши выключателя, то в нижней части можно увидеть небольшую неоновую лампу – это и есть подсветка.

Чтобы понять, как она работает, рассмотрим устройство выключателя с подсветкой. И сначала вспомним, как работает двойной выключатель.

Фаза, приходящая на выключатель, подключается на контакт L, а с контактов L1 и L2 уходит на лампы освещения, например, люстру.

Подвижные контакты выключателя замыкают между собой контакты L, L1 и L2:

1. L и L1 -> нажата первая клавиша;
2. L и L2 -> нажата вторая клавиша;
3. LL1 и L2 -> нажаты обе клавиши.

Теперь понятно, почему нельзя к выключателю одновременно подключать «фазу» и «ноль» — будет короткое замыкание.

Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки. Лампочка и резистор припаяны к контактам L и L1.

Схема подсветки работает следующим образом:

Пока свет выключен, контакты выключателя L и L1 разомкнуты, а значит, неоновая лампочка будет гореть, так как через нить накала лампы на нее приходит напряжение.

При включении света, подвижный контакт выключателя замыкает между собой L и L1, тем самым, исключая цепь подсветки из схемы. Лампа освещения загорается, а подсветка гаснет.

Возникает вопрос. А почему через подсветку не загорается лампа освещения?
Здесь все просто.

Чтобы зажечь неоновую лампу, достаточно небольшого напряжения и силы тока.
В схеме подсветки за это отвечает токоограничивающий резистор, который гасит лишнее напряжение. А вот для лампы освещения этого напряжения и силы тока недостаточно, поэтому она и не загорается.

Когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.

Как установить выключатель.

Чтобы установить выключатель, сначала необходимо снять клавиши.

Пальцем поддеваете выступающий край клавиши, на рисунке стрелка 1, и тянете на себя. Если пальцем не получается, то можно вначале поддеть отверткой, пока не почувствуете, что клавиша тронулась с места.
Сама клавиша, своими штырями 2, входит в отверстия подвижной площадки 3.

Когда обе клавиши будут сняты, подключаете провода к выключателю, как на монтажной схеме ниже.

Теперь Вам осталось вставить его в коробку, и винтами, указанными стрелками, закрепить выключатель.

Ну вот и все. Теперь у Вас не должно возникнуть вопросов, как подключить выключатель с подсветкой.
Удачи!

Выбрали новую люстру, какие для нее выбрать выключатели?

Как связан выбор выключателей света с параметрами люстры? Какие бывают приборы для управления светом и в чем их специфика? Попробуем разобраться!

На современном рынке осветительных приборов представлено огромное количество люстр. Они различаются между собой по стоимости, дизайну и техническим характеристикам.

Для выбора способа управления светом важно обращать внимание на максимально допустимую мощность люстры (мощность при включении всех предусмотренных в ее конструкции ламп). Обычно этот параметр не превышает 600 Вт, но в случае освещения больших залов может быть значительно выше. При мощности люстры не более 2 кВт ей можно управлять напрямую с помощью механизмов электроустановочных изделий (например, выключателя). Управление мощными люстрами осуществляется с помощью электроустановочных изделий, подключенных через контактор.

В качестве источников света в люстрах используются несколько вариантов ламп, включая лампы накаливания, так называемые энергосберегающие лампы (компактные люминесцентные лампы), галогеновые лампы и светодиодные лампы. У каждого перечисленного типа ламп есть свои преимущества и недостатки, а также своя специфика работы. Лампы накаливания и галогеновые лампы с точки зрения физики устроены схоже. Компактные люминесцентные лампы и светодиодные лампы устроены по-другому.

Выбирая люстру с определенным типом источников света, необходимо учесть ее особенности, чтобы правильно подобрать электроустановочные изделия.

Основные типы ламп для люстр в квартирах и домах



Лампы накаливания (ЛН)

Галогеновые лампы

Компактные люминесцентные лампы (КЛЛ)

Светодиодные лампы (LED)

Фото

Цоколь

E27, E14 и др.

G9, G4, GU5.3 и др.

E27, E14 и др.

Все типы цоколей

Мощность

20-200 Вт

25-60 Вт

20-40 Вт

от 2 Вт

В современных люстрах и точечных светильниках обычно применяются лампы накаливания, компактные люминесцентные лампы, галогеновые и светодиодные лампы. Рынок светильников очень динамичен, на нем соседствуют люстры с различными типами источников света.

В недавнем прошлом в рамках реализации программы по энергосбережению шла речь о запрете производства ламп накаливания. При этом новым трендом в оформлении интерьеров стало применение ламп Эдисона — дизайнерских ламп накаливания с необычными колбами и спиралями.

При обсуждении массового перехода с ламп накаливания на компактные люминесцентные лампы (КЛЛ) основным возражением против КЛЛ была их высокая стоимость относительно стоимости электроэнергии, которую они позволяли сэкономить за свой срок службы. Также в настоящее время потребители выбирают светодиодные лампы, которые имеют еще больший срок службы, более высокую стоимость и меньшую мощность по сравнению с КЛЛ.

В итоге на рынке присутствуют все типы ламп, и каждый потребитель сам решает, какие типы ламп будут установле

Выключатель с подсветкой: устройство, подключение, изготовление

Оглавление:
Выключатель с подсветкой: как он работает
Разновидности выключателя с подсветкой
Как установить выключатель с подсветкой
Как сделать подсветку выключателя своими руками

Одним из самых первых бытовых электрических приборов, который получил свою собственную независимую подсветку, стал выключатель. Решая проблему поиска этого устройства в темноте, производители вмонтировали в него небольшую лампочку, служащую человеку маячком. Ориентируясь на него в темноте, можно достаточно просто найти не только сам выключатель, но и зайти в какое-либо помещение. В этой статье вместе с сайтом stroisovety.org мы поговорим про выключатель с подсветкой – мы ознакомимся с его конструкцией, изучим принцип работы и рассмотрим вопросы: как его самостоятельно изготовить и установить?

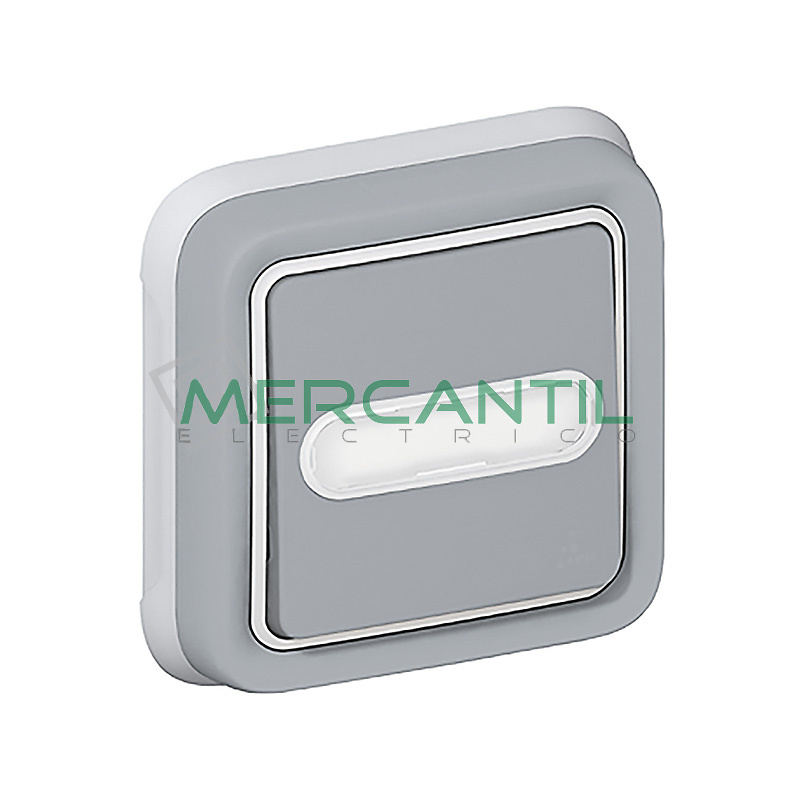

Выключатель с подсветкой фото

Выключатель с подсветкой: как он работает

Устройство выключателя с подсветкой отнюдь не является сложным – если говорить о принципиальной разнице между ним и обычным выключателем, не имеющим подсветки, то она заключена исключительно в наличии одной единственной лампочки, правильно подобранной по сопротивлению. Эта лампочка подключена параллельно с выключателем, благодаря чему и появляется эффект ее включения в тот момент, когда сам выключатель не пропускает ток. Здесь работают законы физики, которые заставляют двигаться электрический ток по пути наименьшего сопротивления. Когда выключатель пропускает ток, ему проще двигаться по прямой, минуя лампочку (соответственно она не светится), когда же выключатель не пропускает ток, заряженным электронам просто некуда деваться и они движутся непосредственно через лампочку подсветки. Все просто, хотя для кого-то это может оказаться непонятно.

Подключение выключателя с подсветкой фото

Естественно, что для обеспечения видимости этой подсветки, выключатель пришлось несколько модернизировать – в частности, в корпусе или клавишах выключателя было добавлено небольшое окошко, закрытое прозрачным пластиком. Через это окошко свет от миниатюрной лампы становится заметным. Во всем остальном, кроме лампочки и окошка, данный тип выключателя ничем не отличается от обыкновенного устройства включения и выключения света. Еще одно различие, которое можно наблюдать в выключателях с подсветкой, это сами лампочки – они могут быть неоновыми (в современных изделиях этого типа выключателей уже практически не используются) и светодиодными, которые получили сегодня огромное распространение.

Разновидности выключателя с подсветкой

По большому счету, это устройство может иметь точно такие же разновидности, как и стандартный выключатель без подсветки. Их можно классифицировать всего по нескольким признакам.

  1. Самый главный из них – это принцип включения и выключения. В этом отношении их можно разделить на клавишный выключатель с подсветкой, кнопочный и сенсорный. В силу своей доступной стоимости наибольшее распространение поучили клавишные выключатели. Кнопочные выключатели с подсветкой вообще в быту применяются разве что в технике. А сенсорные выключатели, хотя и предназначены для бытового использования, благодаря своей высокой стоимости тоже практически не используются.
  2. Следующим критерием, позволяющим разделить выключатели на подвиды, выступает количество групп, которыми они могут управлять. Проще говоря, их можно классифицировать по количеству клавиш, кнопок или сенсоров. В этом отношении можно выделить одноклавишный, двухклавишный и трехклавишный выключатель с подсветкой – управление более чем тремя группами осветительных приборов с помощью одного устройства не производится. Если нужно больше клавиш, тогда комбинируйте эти выключатели между собой и устанавливайте их по два, по три, а то и по пять штук в один блок.
  3. В отдельную группу можно выделить так называемый проходной выключатель с подсветкой – его конструкция в корне отличается от устройства стандартных выключателей и позволяет производить управление одной или несколькими группами осветительных приборов из нескольких мест. Они удобны в больших помещениях с несколькими выходами или длинных коридорах и, соответственно, на лестничных маршах. Переоценить их достаточно сложно. Как и стандартные электрические приборы этого типа, они могут подразделяться на виды по количеству клавиш – существует как одинарный, так и тройной, и двойной выключатель с подсветкой проходного типа.

    Клавишный выключатель с подсветкой фото

В принципе, это все разновидности существующих на сегодняшний день выключателей, используемых в быту. Существуют, конечно, и другие выключатели, но их либо в быту не применяют, либо выключателями их можно назвать с натяжкой. Взять, к примеру, диммер. Он вроде бы и работает как выключатель, но, по большому счету, это регулятор освещенности.

Как установить выключатель с подсветкой

Как-то даже и освещать этот вопрос не очень хочется, так как говорить тут нечего – подключение выключателя с подсветкой производится точно так же, как и подсоединение в цепь освещения обычного выключателя без подсветки. Сложность может возникнуть только в одном случае – если вы приобретете «полуфабрикат», в котором лампочка находится не на своем месте, а просто лежит в упаковке рядом с выключателем. Сложность – это даже громко сказано, скорее всего, это просто маленькое-маленькое препятствие.

В таких ситуациях нужно просто соединить два провода лампочки с разными проводами, находящимися в подрозетнике – если это одноклавишный выключатель, то тут вообще все элементарно просто. Несколько сложнее осуществляется подключение двухклавишного выключателя, оборудованного двумя лампочками (в большинстве случаев их оснащают одним индикатором). В такой ситуации индикаторные ламы объединяются одним своим проводом друг с другом (эта скрутка подключается к приходящей на выключатель фазе), а другими своими концами они подключаются к двум разным исходящим фазам. Что касается самого выключателя, то здесь все обстоит стандартным образом.

Как установить выключатель с подсветкой фото

Как сделать подсветку выключателя своими руками

Для людей даже с минимальными познаниями в электротехнике, этот вопрос, можно сказать, уже решен. Все, что необходимо знать для самостоятельного изготовления выключателя с подсветкой, уже описано выше. Не хватает разве что схемы и небольших расчетов сопротивления. Для начала разберемся со схемой – здесь вариант двоякий и зависит от типа используемой лампы. Если это небольшой неоновый индикатор, то последовательно ему нужно будет включить сопротивление на 500-1000кОм. Если это диод, то надобность в сопротивлении может вообще отпасть, если вы выберете правильную его модель – светодиод просто должен быть рассчитан на напряжение в 220В.

Если говорить о непосредственной технологии решения вопроса, как сделать выключатель с подсветкой, то описать ее можно следующим образом.

  1. Приобретаем обычный выключатель и специальный светодиод – последний момент, чтобы не ошибиться, лучше уточнить у продавца.
  2. Дальше в клавише выключателя, в соответствии с диаметром светодиода, просверливаем отверстие. В принципе, их можно насверлить несколько, но меньшего диаметра – здесь смотрите сами, как посчитаете нужным, так оно и будет.
  3. Дальше крепим светодиод внутри выключателя, а вернее под клавишами на его корпусе. Самый простой вариант – это приклеить светодиод с помощью термоклея или какого-либо другого клеящего вещества. По большому счету, учитывая вес светодиода, подойдет даже жвачка.
  4. Теперь просто подключаем светодиод в соответствии с приложенной схемой.

    Как сделать выключатель с подсветкой фото

Вот и все! Самодельный выключатель с подсветкой готов – теперь остается только любоваться своей работой и хвастаться друзьям, какой я умелый мастер.

Если говорить откровенно, то выключатель с подсветкой проще купить, и дело здесь, как вы понимаете, не в сложности его изготовления – причин этому несколько. Во-первых, вы потратите много времени на поиски нужных лампочек; во-вторых, так красиво, как на предприятии, изготовить выключатель с подсветкой у вас не получится. Ну а так, ради спортивного интереса, получится или не получится, можно, конечно, сделать такое устройство.

Автор статьи Александр Куликов

Как отключить подсветку в выключателе с подсветкой

Чаще всего с вопросом почему мигает светодиодная лампа вы можете столкнуться после ремонта или замены обычных лампочек на энергосберегающие. Решить эту проблему можно 6 разными способами. Но чтобы узнать в чем причина такого странного поведения ламп для начала покопаемся в теории.

Вот одна из типовых схем энергосберегающей лампы.

Напряжение 220В поступает на диодный мост. В итоге получается постоянное напряжение определенной пульсации. Чтобы выровнять эти пульсации используется конденсатор С4. Вот как раз этот конденсатор и является всему виновником.

Подсветка выключателя

Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

  1. шунтирование резистором
  2. шунтирование конденсатором
  3. подключение подсветки отдельным проводом
  4. использование проходного выключателя
  5. демонтаж подсветки внутри выключателя
  6. включение параллельно светодиодной обычной лампочки

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт. Для безопасности лучше заизолировать его термоусадкой.
Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл.счетчиком и в отличии от резистора конденсатор не греется.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп. Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Отдельный нулевой провод

Если у вас выключатель находится в одном блоке с розеткой или к выключателю подведен еще и нулевой провод, то подсветку можно жестко подключить к фазе и нулю. Она будет гореть постоянно, но лампочка моргать уже не будет. Метод связан с прокладкой дополнительных проводов и не очень удобен.

Проходной выключатель

Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

Это достигается за счет прямой подачи в отключенном положении на лампу только нулевых проводников.

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Подключение простой лампочки

А когда в люстре имеется несколько рожков, то можно вместо одной энергосберегающей лампочки параллельно поставить лампу накаливания. Мигания также должны прекратиться.
Метод работает только при наличии нескольких патронов в одной лампе и наверное самый мало затратный.

Здесь есть плюсы и минусы. Минус — вы лишаетесь преимущества экономии электроэнергии, ради которой скорее всего и переходили на энергосберегайки.
Плюс — освещение становится приятнее для глаз. В некоторых ювелирных мастерских применяют именно такой свет.

Демонтаж подсветки

Ну а наконец самый радикальный метод, когда уже сдают нервы — просто выдерните ненавистную подсветку из выключателя. Правда возникает вопрос для чего вы тогда покупали такой выключатель?

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

Выключатель с подсветкой – удобное и красивое решение. Она нужна для того чтобы ночью не искать рукой где включается свет, беспорядочно хлопая по стене. Но с переходом на энергосберегающие, а затем и на светодиодные лампы многие столкнулись с проблемой, что лампочка мигает или тускло светится с таким выключателем. Подсветка и вызывает этот эффект. В этой статье мы расскажем почему светодиодные лампочки мигают, когда свет не горит.

Виды подсветки выключателей и принцип действия

В выключателях устанавливают подсветку одного из двух возможных видов:

1. Неоновая лампочка (индикатор тлеющего разряда).

Световая индикация на неоновой лампочке, как и на светодиодах потребляет малый ток (единицы миллиампер). Неоновый индикатор зажигается, когда выключатель переведён в положение «ОТКЛ», то есть когда его контакты разомкнуты. Когда вы нажимаете на клавишу, замыкая его контакты – лампа включается, а индикация выключается.

Логика работы элементарна. Но как работает подсветка выключателя?

Независимо от типа подсветки, чтобы она горела нужно чтобы через лампочку протекал ток. Ранее, для домашнего освещения, мы использовали лампы накаливания или галогеновые лампы, в любом случае свет излучался металлической спиралью.

Так вот ток светодиода или неонки протекал по цепи:

Это наглядно проиллюстрировано на рисунке ниже.

Ознакомьтесь со схематическим изображением этой цепи.

Схема светодиодной подсветки изображена ниже.

Почему мерцают светодиодные и энергосберегающие лампы

Но спираль лампы накаливания представляет собой замкнутый участок цепи, пусть и с большим сопротивлением. Так мы плавно подошли к основному вопросу статьи – причине мигания светодиодных ламп от выключателя с индикатором.

Через светодиоды или компактную люминесцентную лампу (энергосберегайка) ток подсветки протекать не может потому, что они не запитаны напрямую от сети 220В, и не представляют собой аналог спирали. Оба типа экономных лампочек питаются от специального устройства, для люминесцентных ламп называется оно электронный пускорегулирующий аппарат, а для светодиодных – драйвер.

В общем виде оба источника питания представляют собой импульсный преобразователь. Когда вы включаете такую лампу в цепь где есть выключатель с подсветкой – её ток начинает заряжать сглаживающий конденсатор, до тех пор, пока на нём не окажется энергии в количестве достаточном для кратковременного запуска лампы.

Это и есть причина мигания светильника при отключенном выключателе. В зависимости от мощности лампы и схемотехники цепей питания – лампа может мерцать, тускло гореть или вовсе не реагировать на такие выключатели. Подсветка в свою очередь может работать, а может и не работать совсем.

Как устранить проблему

Всё очень просто, чтобы свет не мигал нужно убрать светодиод или неонку из выключателя. Для этого снимают декоративную клавишу выключателя, извлекают его из стены и убрать неонку или светодиод, она может быть либо в виде такого модуля как изображен ниже, либо просто установлена между контактами. В любом случае нужно убрать лампочку-индикатор.

В этом видео наглядно продемонстрирован этот процесс.

Если вы не хотите убирать подсветку – сформируйте альтернативный путь для протекания тока. Для этого параллельно лампе устанавливают резистор высокого сопротивления – 50-510 кОм 2 Вт. Его можно рассчитать по току индикатора, а можно подобрать опытным путем.

Но многие электрики ругают этот способ из-за того, что резистор может греться. Вы можете использовать реактивное сопротивление конденсатора в этих же целях. Ёмкость конденсатора должна быть порядка долей микрофарада (0.1-0.5мкФ), а рабочее напряжение не меньше 400В.

Заключение

Устранить мигание отключенной лампы от выключателя с подсветкой не составляет труда. Мы привели три варианта решения этой проблемы. У каждого есть свои преимущества и недостатки. Какой из них выбрать – решать вам. Также стоит отметить и то, что сейчас многие светодиодные лампы не мигают от подсветки выключателя.

Поделитесь этой статьей с друзьями:

Вступайте в наши группы в социальных сетях:

Выключатель со светодиодной или неоновой подсветкой уже далеко не редкость в домах. Использование таких выключателей – достаточно практично. В темное время суток Вам не придется искать по стене рукой, чтобы нащупать выключатель. С появление светодиодных и КЛЛ ламп стали возникать большие проблемы. В частности, большинство современных LED ламп при выключенном выключателе мигают. Сегодня разберемся, как отключить подсветку на выключателе.

Данный эффект возникает вследствие замкнутой электрической цепи, образованной резистором со светодиодом (или неоновой лампой) и схемой преобразователя питания LED и КЛЛ лампы. В настоящей статье мы рассмотрим наиболее простой метод по вопросу: как отключить подсветку в выключателе.

Как отключить подсветку на выключателе: 1 этап

Как отключить подсветку на выключателе

Отсоединяем часть, где светодиод

Отсоединяем часть, где светодиод

Разобранный выключатель со светодиодом внутри

Первоначально нам необходимо демонтировать выключатель. Производите отключение от проводников, предварительно отключив выключатель от электроэнергии. Для тех, кто не раз уже это делал – занятие «плевое».

После того, как выключатель демонтирован, необходимо снять кожух, где расположен сам светодиод (или неон).

В нашем случае подсветка состоит из неоновой лампы и резистора 150кОм. Со светодиодом ничего кардинально не меняется, поэтому принцип: как отключить подсветку в выключателе со светодиодом остается аналогичным. Неоновая лампа подключена через резистор к клеммам выключателя.

Схема подключения выключателя с подсветкой

Если быстро накидать схему подключения подсветки в выключателе? то она будет выглядеть следующим образом:

Как отключить подсветку на выключателе: этап 2

Для исправления ситуации с нам необходимо заменить резистор. В нашем случае берем резистор на 220 кОм и диод 1 N 4007. Диод можно снять с энергосберегающей лампы, где он используется в качестве диодного моста. Схема переделанного выключателя будет выглядеть следующим образом:

Если мы оставляем неоновую лампу, то достаточно будет резистора на 220 кОм. Если захотим поменять индикатор на диод 3 мм, то подберите резистор на 680 кОм. Это гарантированно избавит Вас от мигания диодной лампы в люстре.

Как отключить подсветку выключателя видео

Ну и на последок снова посмотрите видео, как отключить подсветку светодиодную или неоновую от выключателя, чтобы лампы не мигали. Это кардинальное решение проблемы. Мы просто выкусываем все радиодетали и больше «не паримся». Однако, такой способ борьбы с миганием меня не удовлетворяет, поэтому лучше все-таки пользоваться вышеприведенным примером. И выключатель не надо превращать в простую клавишу и функции остаются.

Вернувшись вечером после работы домой, в первую очередь приходится в темном помещении нащупывать выключатель. Да и ночью нередко нужно вставать с постели и спросонья в полной темноте шарить рукой по стене, чтобы найти кнопку и включить свет. Порой на такую процедуру уходит немало времени, и часто это сопровождается падением попавшихся на пути предметов. Для облегчения поиска местонахождения и экономии времени и нервов был придуман выключатель с подсветкой.

Особенности

По внешнему виду и своей конструкции такие приборы практически ничем не отличаются от обычных выключателей, единственное, они оборудованы световой индикацией, которая в темноте сразу бросается в глаза и указывает их местоположение.

При этом световой индикатор потребляет совсем немного электроэнергии и светится только тогда, когда выключен свет. Поэтому переживать по поводу того, что при использовании данного устройства расход электричества будет больше, не стоит, поскольку выключатель с подсветкой почти ее не потребляет.

Разновидности выключателей

Современный строительный рынок предлагает выключатели в достаточно большом ассортименте, поэтому покупатель может подобрать для себя максимально подходящий вариант. Приборы отличаются не только внешним видом, но и конструктивными особенностями.

Существует несколько видов выключателей:

Также в жилых помещениях могут использоваться проходные выключатели с подсветкой, но среди всех видов получили наибольшее распространение:

1. Одноклавишные выключатели с подсветкой. Применяются для замыкания только одной цепи. Имеют встроенный диод для ночной подсветки.

2. Выключатель двухклавишный с подсветкой, имеющий два переключателя. Применяется для люстр и прочих многоламповых светильников. Принцип управления заключается в том, что при нажатии одной клавиши одновременно включаются 1-2 и более лампочек, а при нажатии второй загорается остальная часть осветительного прибора. Часто двухклавишный выключатель используют для раздельных санузлов.

3. Трех- или четырехклавишные выключатели одновременно могут замыкать три-четыре электрические цепи, поэтому они используются для управления из одного места осветительными приборами в нескольких помещениях. К примеру, очень удобно, когда в доме в одном месте включаются лестница, прихожая и раздельный санузел.

4. Шнуровой выключатель применяется в переносных светильниках и бра. Подсветка, как правило, здесь не используется.

Среди всех моделей именно клавишные выключатели считаются самыми популярными и распространенными. Они имеются практически во всех квартирах и домах, в детсадах, школах, офисах и иных общественных местах. Очень удобен выключатель клавишный с подсветкой.

Преимущества использования выключателей с подсветкой

1. Конструкция и общий дизайн выключателя с подсветкой почти ничем не отличается от обычных моделей, но встроенный светодиод позволяет определить местонахождение прибора даже в полной темноте.

2. Светящийся индикатор очень экономичен, так как маленькая светодиодная подсветка выключателя потребляет совсем мало электроэнергии.

3. Работает диод только при нерабочем состоянии устройства, а при его включении гаснет автоматически.

Как это работает?

Большинство подсвечиваемых выключателей подключаются к основной проводке точно так же, как обычные модели.

Основные составляющие подсветки:

  • маленькая неоновая лампа подсветки выключателя;
  • светодиод с элементом сопротивления.

Подсоединение с основными контактами выключателя должно быть параллельным. Если устройство находится в нерабочем положении, тогда питание светодиода проходит по нити накала внутри диода с малым сопротивлением.

Чтобы системе домашнего освещения добавить комфорта, потребуется времени не более получаса. Можно просто заменить морально устаревшие выключатели на улучшенные (на диодах) модели. Другой вариант – снабдить уже имеющиеся устройства элементом для ночной подсветки. Зная, как подключить выключатель с подсветкой, это можно сделать и своими руками, даже без образования электрика. Нужно просто иметь элементарное представление о том, что такое электричество, замкнутая цепь и уметь читать схемы. Каждая электросхема имеет свои особенности, параметры и комплектующие. При неправильном подключении подсвечиваемого выключателя возможны следующие последствия:

  • может не светиться диод;
  • будут мерцать энергосберегающие лампы;
  • во тьме датчик будет слабо светиться.

Схема одноклавишного выключателя

Рассмотрим более подробно принцип работы такого прибора.

Как видно из схемы, в стандартном исполнении подразумевается простой разрыв фазного провода (слева). Если имеется светодиодная подсветка выключателя, диодная лампочка соединяет провод в положении «Выкл». Почему в данном случае основное освещение не горит? На данный вопрос ответ довольно прост: диод впаивается вместе с резистором, понижающим напряжение цепи до низкого значения. Этого вполне достаточно для питания маленькой лампочки, но для зажигания большой нити накаливания напряжения не хватает.

Подключение

Немного разобравшись в данном устройстве и подобрав подходящую модель, можно начинать подключение выключателя с подсветкой. Предлагаем рассмотреть пошаговую инструкцию, при помощи которой можно без проблем заменить прибор самостоятельно:

  1. Перед началом работы нужно обязательно отключить электричество в распределительном щитке.
  2. Затем необходимо снять прежний выключатель. Сперва удаляются клавиши, далее следует убирать рамку и вынуть внутреннюю часть, открутив заранее зажимные винты.
  3. Ослабить крепления контактов и освободить устройство.
  4. С обратной стороны каждого выключателя должна быть указана схема подключения данного прибора, согласно которой и нужно подсоединять провода к новому выключателю.
  5. Приступаем к монтажу нового выключателя. Делается это в обратной последовательности.
  6. Теперь можно включить рубильник и проверить работоспособность нового устройства и его подсветки.

Вот и все. Главное в этой работе – не торопиться, и все обязательно получится.

Проходной выключатель с подсветкой

Отличительная черта контактного механизма данного типа выключателей – подвижный контакт, который при разрыве цепи всегда задействован. При нажатии кнопки «Вкл./Выкл.» подвижный контакт в таком устройстве перекидывается с одного контакта на другой, обеспечив при этом работу второго участка цепи. Поэтому он и получил название – проходной или перекидной выключатель.

Схема подключения проходного выключателя с подсветкой принципиально отличается доступом. Одной лампой (люстрой) здесь возможно управление с двух разных мест. Например, включать свет в начале лестницы и выключать с другой стороны. Такой тип выключателей иначе выполняет замыкание цепи и с разных сторон приводит в действие осветительный прибор.

Схема установки прибора очень простая: с одной стороны установлен первый выключатель, на другом конце – второй проходной выключатель со светодиодом. Когда происходит отключение элементов замыкания сети, лампа перестает гореть – нет замкнутого контура для похождения тока. При включении первого выключателя появляется замкнутый контакт – лампочка начинает светиться, если же задействовать второй, она погаснет.

Как самостоятельно сделать подсветку

Если нет желания избавляться от старого выключателя и хочется покопаться, то индикацию можно сделать собственноручно. Для этого нужно:

  1. Извлечь выключатель из стены.
  2. Из диода и резистора собрать при помощи паяльника цепь.
  3. Собранную конструкцию припаять к контактам (входному и выходному).
  4. Уложить в корпусе диодную лампу и вмонтировать выключатель на прежнее место.

Заключение

Выбрать и подключить новый выключатель с подсветкой очень просто. Но для этого следует учитывать возможности электропроводки, поскольку иногда нужна ее модернизация. А в этом случае уже не обойтись без электрика. Кроме того, могут появиться неожиданные сюрпризы, такие как моргание ламп. Поэтому, прежде чем покупать новенькие выключатели, проконсультируйтесь у специалистов.

В свое время, поддавшись моде, я заменил все выключатели в квартире на турецкие выключатели Makel Mimoza с неоновой подсветкой:

К сожалению, современные лампы (компактные люминесцентные и светодиодные) с такими выключателями не всегда дружат. Такой выключатель устроен достаточно просто: параллельно его контактам включена цепочка из миниатюрной неоновой лампы и балластного сопротивления. Ток через неоновую лампу очень мал (около 1 мА) и нить накала лампы накаливания нагреть до видимого свечения никак не может. Однако его хватает, чтобы зарядить конденсаторы выпрямителя в энергосберегающей лампе, и она начинает давать слабые вспышки с интервалом в несколько секунд.

На собственном опыте я убедился, что лампа X-Flash Globe E27 12W 3K в цепи с таким выключателем дает редкие вспышки. Лампа же Supra SL-LED-CR-CN-4W/3000/E14 при ввертывании в патрон непрерывно светится (очень слабо), при ввертывании второй такой же лампы в патрон параллельно с первой свечение пропадает.

Со вспышками в ванной комнате или на кухне можно было бы мириться, но в спальной комнате они вряд ли допустимы. Кроме того, не знаю достоверно, как такие явления скажутся на долговечности светодиодной лампы, но что не в сторону увеличения оной – это уж точно. Во всяком случае, некоторые производители прямо не рекомендуют применение светодиодных ламп совместно с выключателями с подсветкой.

Самое простое решение – избавиться от лампы подсветки в выключателе с помощью кусачек. Но подсветки жаль: в темноте вещь небесполезная. Поэтому я решил «действовать по плану Б» – снизить напряжение на лампе, возникающее из-за подсветки. Этого можно добиться, зашунтировав лампу последовательной RC-цепочкой из резистора и конденсатора.

Реактивное сопротивление конденсатора для частоты сети 50 Гц Xc=1/(314C), где С – емкость конденсатора в фарадах. Для емкости 0.33 мкФ имеем Xc=10 кОм. При разомкнутом выключателе ток лампы подсветки 1 мА создаст на конденсаторе падение напряжения 10 вольт – надеюсь, оно достаточно мало для того, чтобы избавиться от нежелательных явлений (вспышки, свечение, снижение долговечности).

Последовательно с конденсатором включим резистор 220 ом. Когда выключатель замкнут, на последовательно соединенных резисторе и конденсаторе окажется полное напряжение сети 220 В. Учитывая, что Xc=10 кОм, а R

перекидных переключателей с подсветкой, перекидной переключатель с подсветкой для настенных панелей

Магазин тумблеров с подсветкой и кулисных переключателей с подсветкой для пластин переключателей света в различных цветах. Стили включают переключатели с пилотной подсветкой, кулисные переключатели, кнопочные переключатели, планки световых модулей и другие устройства с небольшими внутренними фонарями. Вы найдете полный спектр электрических устройств с подсветкой, включая комбинированные осветительные и розеточные устройства, двойные рокеры с подсветкой, тройные рокеры, четыре кулисных переключателя Decora с подсветкой.

Типы электрических переключателей, которые загораются

Выключатели света локатора

Переключатели локатора загораются, когда они выключены.

Установите переключатели для поиска переключателей в темноте.

Отлично подходят для темных помещений, таких как подвалы, а также в гостиничных номерах и детских спальнях.


Выключатели контрольных ламп с подсветкой

Выключатели контрольных ламп будут гореть при включении.

Назначение переключателя контрольного света — сообщить вам о том, что включено скрытое освещение (например, уличное освещение внутреннего дворика или освещение в подвале на первом этаже).


Узнайте больше — см. Наше руководство по выключателям с подсветкой .


Выберите любой из множества стилей в соответствии с вашими потребностями.

  • Переключатели: Тумблеры с подсветкой, трехпозиционные переключатели с подсветкой в ​​черном, белом, цвете слоновой кости и прозрачном для панелей переключателей света.
  • Диммеры: Переключаемые диммеры с подсветкой, трехходовые переключатели с подсветкой черного, белого и цвета слоновой кости для пластин переключателя света.
  • Перекидные переключатели Decora: Кулисные переключатели Decora с подсветкой, трехпозиционные клавишные переключатели с подсветкой черного, белого и цвета слоновой кости для панели переключателей света.
  • Контрольные лампы: Прозрачные Тумблеры с пилотной подсветкой — светятся при включении — и трехпозиционные переключатели с пилотной лампой. Доступен в вариантах с тумблером, качалкой и кнопками низкого напряжения.
  • Устройства энергосбережения: Экономьте энергию с помощью датчиков движения, инфракрасного света, комбинированного освещения для прихожей с розетками и тумблеров с подсветкой.

4-позиционные переключатели с подсветкой

Выключатели с подсветкой на 4 направления выполнены только в современном стиле Decora. К сожалению, тумблеры с 4-позиционной подсветкой не производятся.


Лучшая цена переключателей с подсветкой — Выгодные предложения на переключатели с подсветкой от глобальных продавцов переключателей с подсветкой

Отличные новости !!! Вы находитесь в нужном месте для переключателей с подсветкой.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти переключатели с подсветкой станут одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть переключатели с подсветкой на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переключателях с подсветкой и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести переключатели с подсветкой по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Самые выгодные переключатели с подсветкой — Выгодные предложения на переключатели с подсветкой от глобальных переключателей с подсветкой

Отличные новости !!! Вы попали в нужное место, чтобы включить подсветку переключателей.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний переключатель с подсветкой должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас загорелись переключатели на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переключателях с подсветкой и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести switch lights по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Переключатель по лучшей цене с подсветкой — Выгодные предложения по переключателю с подсветкой от глобальных продавцов с подсветкой

Отличные новости !!! Вы находитесь в нужном месте, чтобы включить подсветку переключателя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний переключатель с подсветкой должен в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас загорелся переключатель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что переключатель подсвечен, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести переключатель с подсветкой по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ПЕРЕКЛЮЧАТЕЛИ РОКЕРЫ от SIGMA | SPDT SPST DPST DPDT Мгновенный, освещенный, водонепроницаемый и миниатюрный (мини)

Таблицы данных Таблицы данных Таблицы данных Таблицы данных Таблицы данных Таблицы данных Таблицы данных Таблицы данных

Общая информация

ИНДЕКС: просмотр или печать листов данных для определенного типа переключателя или серия (ниже).

НОВЫЙ USB и зарядные центры на 12 В, порты и розетки

Тираж №

Самоблокирующиеся кулисные переключатели доступны в кратчайшие сроки. схемы.

1 Вырез в панели.550 x 1,125 дюйма (13,97 x 28,58 мм). Имеется подсветка.
1U Вырез в панели. 550 x 1,125 дюйма (13,97 x 28,58 мм). Имеется световой индикатор.
1N Вырез в панели. 480 x 1,072 дюйма (12,19 x 27,23 мм). Имеется световой индикатор.
112 КРУГЛЫЙ кулисный переключатель; вырез в панели 795 дюймов (20,2 мм).Имеется подсветка.
129 Вырез в панели от 0,835 x 1,468 дюйма до 1,492 дюйма (21,2 x 37,3 мм до 37,9 мм) соответствует стандарту IP55; пыленепроницаемость и водонепроницаемость.
2 Вырез в панели. 508 x 0,756 дюйма (12,90 x 19,20 мм) миниатюрный, мини-кулисный переключатель. Световой индикатор наличия или горит.
201 Вырез в панели.886 дюймов x 1,181 дюйма (22,5 x 30 мм). До 20А на полюс.
260 Вырез в панели от 0,835 x 1,441 дюйма до 1,457 дюйма (21,2 мм x 26,60 до 37,0 мм) с несколькими вариантами подсветки и цвета. Соответствует IP66 Стандарт; пыленепроницаемость и водонепроницаемость.

Также обращайтесь к нашей дочерней компании по вопросам специальных низковольтных жилых автофургонов. продукты! www.destinprod.com


Беспроводные зарядные устройства на 12 В
БЕСПРОВОДНЫЕ ЗАРЯДНЫЕ УСТРОЙСТВА 12 В

Загрузить литературу

Заряжайте до 3-х мобильных устройств одновременно!

Great RV’s, Прицепы / игрушечные тягачи, грузовики, лодки / морские суда и многое другое!

# SP0206: Заряжайте три (3) мобильных устройства одновременно! Это беспроводное зарядное устройство 3-в-1 включает два (2) порта USB и одну (1) платформу беспроводной связи.Также доступен в белом цвете. (Полную информацию см. В документации)

# SP205: FAST CHARGE Беспроводное зарядное устройство автоматически определяет потребность устройства в 5 Вт, 7,5 Вт или 10 Вт.
(Подробные сведения см. В литературе)


USB и 12-вольтовые зарядные центры, скокеты и Принадлежности
ЗАРЯДНЫЕ ЦЕНТРЫ USB 12-28В

Загрузить литературу


Соответствует требованиям FCC, заряжает мобильные и беспроводные устройства! Отлично подходит для домов на колесах, Прицепы, грузовики, лодки / морские суда, тележки для гольфа, квадроциклы, GPS и многое другое!
Зарядные центры 5100 и 5200 = прочный пластиковый USB-порт и 12 В постоянного тока Одиночные и двойные розетки.SP0192-15-A0311

SP0192-15-A0311 и 0312 Двухпортовый вход для зарядки 12-28 В постоянного тока Центры

Порты заряжают большинство электронных устройств напряжением 12 В (10 А или 20 А *) и Для цепей USB (1,2 А или 2,4 А при 5 В)
* 10 А требуется проводка 18 калибра; Для цепи 20А требуется калибр 14 проводка.

Стандартные и дополнительные аксессуары:
— Пылезащитные колпачки или водонепроницаемые колпачки IP-66 (Патент № 8,618,416)
— Пластины с одинарными и двойными стенками и крепления
— Аксессуары USB и 12 В постоянного тока
— Индивидуальные конфигурации для удовлетворения особых потребностей!


: просмотрите или распечатайте наш полный 1 Серии в разрезе, или нажмите на элементы ниже, чтобы просмотреть конкретную качалку серии 1 переключатель с подсветкой и вариантами цвета.
Загрузить 1 Серия

Доступные схемы: Самоблокируется в соответствующий вырез панели. 550 x 1,125 дюйма (13,97 x 28,58 дюйма). мм).

Характеристики:
— Самоочищающиеся контакты
— На моделях с подсветкой яркая неоновая лампа или лампа накаливания четко показывает ВКЛ. позиция
— Пользовательские цвета и печать доступны по запросу
— Переключение для тяжелых условий эксплуатации


: просмотрите или распечатайте нашу полную версию 1U Серия в разрезе или нажмите на элементы ниже, чтобы просмотреть конкретный рокер серии 1U переключатель.
Загрузить 1U Series

Доступные схемы: Самоблокируется в соответствующий вырез панели. 550 x 1,125 дюйма (13,97 x 28,58 мм).

Характеристики:
— Самоочищающиеся контакты
— Пользовательские цвета и печать доступны по запросу
— Сверхмощное переключение
— Уникальное сочетание скольжения и вращения обеспечивает контакт чистота


: просмотрите или распечатайте нашу полную версию 1N Серии в разрезе, или щелкните элементы ниже, чтобы просмотреть конкретный переключатель серии 1N переключатель.
Загрузить 1N серии Доступные схемы: Самоблокируется в соответствующий вырез панели. 480 x 1,072 дюйма (12,19 мм x 27,23 мм).

Характеристики:
— Самоочищающиеся контакты
— Пользовательские цвета и печать доступны по запросу
— Дополнительные изоляционные барьеры
— Дополнительный чехол для отвода чистой воды подходит для всех переключателей серии 1N


: просмотрите или распечатайте наш полный 112 Серии в разрезе или щелкните элементы ниже, чтобы просмотреть конкретный раунд серии 112 кулисный переключатель.
Загрузить 112 Series

Доступные схемы: Самоблокируется в правильном круглом вырезе панели 0,795 дюйма (20,2 мм).

Характеристики:
— Выбор цвета и маркировки
— Четкое фиксирующее действие
— 16 А или 10 А на полюс
— Дополнительный чехол для удаления чистой воды подходит для всех переключателей серии 112


: просмотрите или распечатайте наши полные 129 Серия в разрезе, или щелкните элементы ниже, чтобы просмотреть конкретную серию 129 — IP 55 Пыле- и водонепроницаемый кулисный переключатель.
Загрузить Серия 129

Доступные схемы: Самоблокируется в соответствующий вырез панели от 0,835 «x 1,468» до 1,492 «(21,2 x 37,3 — 37,9 мм).

Характеристики:
— Пылезащищенная и водонепроницаемая конструкция, соответствующая стандарту IP55 или превосходящая его.
— Выбор цвета и маркировки
— Четкое фиксирующее действие
— До 16 А на полюс


: просмотрите или распечатайте нашу серию 2 В разрезе или нажмите на элементы ниже, чтобы просмотреть конкретную качалку серии 2 переключатель.
Загрузить 2 серии Доступные схемы: Самоблокируется в соответствующий вырез панели. 508 x 0,756 дюйма (12,90 x 19,20 дюйма). мм).

Характеристики:
— Миниатюрный кулисный переключатель с самоочищающимися контактами
— Легко подсоединяется с помощью беспаечных разъемов или ручной пайки
— Пользовательские цвета и печать доступны по запросу
— Малый переключатель высокого тока переключения


: просмотрите или распечатайте нашу полную 201 Серии в разрезе (в настоящее время обновляются), или нажмите на элементы ниже, чтобы просмотреть специальный кулисный переключатель серии 201.
Загрузить 201 Серия

Доступные схемы: Самоблокируется в соответствующий вырез панели. 886 x 1,181 дюйма (22,5 x 30 мм).

Характеристики:
— До 20 А на полюс
— Пользовательские цвета и печать доступны по запросу
— Четкое фиксирующее действие
— Легко подсоединяется с помощью беспаечных разъемов


: просмотрите или распечатайте наши полные 260 Серия в разрезе, или нажмите на элементы ниже, чтобы просмотреть конкретную серию 260 — IP 66 пылезащитный и водонепроницаемый кулисный переключатель с множественной подсветкой и цветом параметры.
Загрузить 260 Серия

Доступные схемы: Самоблокируется в соответствующий вырез панели от 0,835 дюйма x 1,441 дюйма до 1,457 дюйма (21,2 дюйма). x 26,60 — 37,0 мм).

Характеристики:
— Пылезащищенная и водонепроницаемая конструкция, соответствующая стандарту IP66 или превосходящая его
— Кулисный переключатель с широкими возможностями настройки
— Несколько вариантов подсветки и цвета для каждой цепи
— До 20 А на полюс

404 Не найдено | Fuji Electric FA Components & Systems Co., ООО

Информация о новых продуктах

Информация об изменениях в продукте

Отображается информация об изменении продукта за последний месяц. Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.

Поиск товаров, снятых с производства

Информация отображается по последним пяти позициям, производство которых было прекращено.Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.

Информационное письмо FUJI ED&C TIMES

Распределение LV

С ускорением глобализации на рынке оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующей основным мировым стандартам.

Управление двигателем

Благодаря слиянию Fuji Electric FA Components & Systems, имеющей самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.

Контроль

Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предлагая комплексные решения, такие как реле и реле с выдержкой времени.

Распределение среднего напряжения

Мы удовлетворяем потребности наших клиентов, предлагая высоконадежные продукты и различные типы аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, обеспечивающий безопасность электрического оборудования.

Оборудование для контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
