Высокое давление газа: Классификация газа по давлению
Распределительные газопроводы и их классификация — Что такое Распределительные газопроводы и их классификация?
Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.
ИА Neftegaz.RU. В системах газоснабжения в зависимости от давления транспортируемого газа различают:
- газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа),
- газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа),
- газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа),
- газопроводы низкого давления (рабочее давление газа до 0,005 МПа).
Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.
При этом от общей протяженности распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% — на газопроводы среднего и высокого давлений.
Газопроводы низкого давления служат для подачи газа к жилым домам, общественным зданиям и коммунально-бытовым предприятиям.
Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия.
По газопроводам высокого давления газ поступает через газораспределительные установки (ГРУ) на промышленные предприятия и газопроводы среднего давления.
Связь между потребителями и газопроводами различных давлений осуществляется через ГРП и ГРУ и ГРШ.
В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные).
В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.
Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов — вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.
Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.
Вводным газопроводом (газопровод — ввод) считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.
Межпоселковыми являются распределительные газопроводы, проложенные между населенными пунктами и связывающие газопроводы различного назначения между собой.
В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).
Различают также трубопроводы с сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ), при криогенных температурах.
По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные.
В тупиковых газовых сетях газ поступает потребителю в одном направлении, т. е. потребители имеют одностороннее питание.
В отличие от тупиковых кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по 2м или нескольким линиям.
Надежность кольцевых сетей выше тупиковых.
При проведении ремонтных работ на кольцевых сетях отключается только часть потребителей, присоединенных к данному участку.
В систему газоснабжения входят распределительные газопроводы всех давлений, газораспределительные станции (ГРС), газорегуляторные пункты и установки.
Все элементы систем газоснабжения должны обеспечивать надежность и безопасность подачи газа потребителям.
В зависимости от числа ступеней и давления газа в газопроводах, системы газоснабжения городов и населенных пунктов делятся на одно-, двух-, трех- и многоступенчатые.
Одноступенчатые системы газоснабжения обеспечивают подачу газа потребителям по газопроводам только одного давления, как правило, низкого (рис.5.1 )
Двухступенчатые системы газоснабжения (рис.5.2) обеспечивают распределение и подачу газа потребителям по газопроводам среднего и низкого или высокого и низкого давлений.
Трехступенчатая система газоснабжения позволяет осуществлять распределение и подачу газа потребителям по газопроводам низкого, среднего и высокого давлений.
Многоступенчатая система газоснабжения предусматривает распределение газа по газопроводам высокого I категории (до 1,2 МПа), высокого II категории (до 0,6 МПа), среднего (до 0,3 МПа) и низкого (до 500 даПа) давлений.
Выбор системы газоснабжения зависит от характера планировки и плотности застройки населенного пункта.
Устройство подземных распределительных газопроводов.
Система газоснабжения должна быть надежной и экономичной, что определяется правильным выбором трассы газопровода, который зависит от расстояния до потребителя, ширины проездов, вида дорожного покрытия, наличия вдоль трассы различных сооружений и препятствий, а также от рельефа местности.
Минимальная глубина заложения газопроводов должна быть не менее 0,8 м.
В местах, где не предусматривается движение транспорта, глубина заложения газопровода может составлять 0,6 м.
Расстояние от газопровода до наружной стены колодцев и камер подземных сооружений должно быть не менее 0,3 м.
Допускается укладка 2х и более газопроводов в одной траншее на одном или разных уровнях.
При этом расстояние между газопроводами в свету должно быть достаточным для их монтажа и ремонта.
Расстояние по вертикали между подземными газопроводами всех давлений и другими подземными сооружениями и коммуникациями должно составлять:
- при пересечении водопровода, канализации, водостока, каналов телефонных и теплосети — не менее 0,2 м,
- электрокабелей и телефонных бронированных кабелей — не менее 0,5м,
- электрокабелей маслонаполненных (на 110-220 кВ) — не менее 1,0 м.
Допускается уменьшать расстояние между газопроводом и электрокабелем при прокладке их в футлярах.
При этом концы футляра электрокабеля должны выходить на 1 м по обе стороны от стенок пересекаемого газопровода.
При пересечении каналов теплосети, коллекторов, туннелей, каналов с переходом над или под ними следует предусматривать прокладку газопровода в футляре, выходящем на 2 м в обе стороны от наружных стенок пересекаемых сооружений, а также проверку физическими методами контроля всех сварных стыков в пределах пересечения и на расстоянии 5 м в стороны от наружных стенок этих сооружений.
Запорную арматуру и конденсатосборники на газопроводах устанавливают на расстоянии не менее 2 м от края пересекаемой коммуникационной системы или сооружения.
Газопроводы в местах прохода через наружные стены зданий заключают в футляры диаметром не менее чем на 100-200 мм больше диаметра газопровода.
Классификация природного газа по давлению
← предыдущая статьяТаблицы соотношения единиц измерения мощности и давленияВоспользовавшись этими таблицами можно легко перевести единицы из одной системы счисления в другую….следующая статья →Химический анализ воды для определения системы химводоподготовки в котельнойАнализ воды для ХВО, Кальций, Магний, Фтор, Мутность, Микробы мг/дм3(л). Нормативы нормы. Пример исследования Водоканалом химических показателей воды для определения системы химводоподготовки в котельной ТКУ-1,24 МВт (г. Иваново)….
Автор: Альянстепло
Дата: 31.07.2014
Теги: Природный газ Газ Классификация Таблица Давление

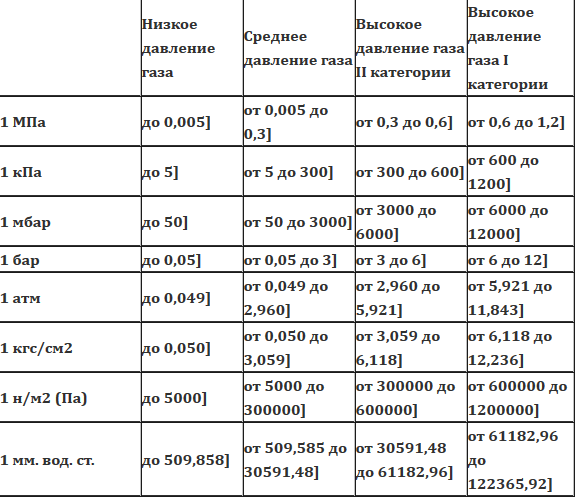

| Единица измерения | Низкое давление газа | Среднее давление газа | Высокое давление газа II категории | Высокое давление газа I категории |
|---|---|---|---|---|
| 1 МПа | до 0,005 | от 0,005 до 0,3 | от 0,3 до 0,6 | от 0,6 до 1,2 |
| 1 кПа | до 5 | от 5 до 300 | от 300 до 600 | от 600 до 1200 |
| 1 мбар | до 50 | от 50 до 3000 | от 3000 до 6000 | от 6000 до 12000 |
| 1 бар | до 0,05 | от 0,05 до 3 | от 3 до 6 | от 6 до 12 |
| 1 атм | до 0,049 | от 0,049 до 2,960 | от 2,960 до 5,921 | от 5,921 до 11,843 |
| 1 кгс/см2 | до 0,050 | от 0,050 до 3,059 | от 3,059 до 6,118 | от 6,118 до 12,236 |
| 1 н/м2 (Па) | до 5000 | от 5000 до 300000 | от 300000 до 600000 | от 600000 до 1200000 |
1 мм. вод. ст. | до 509,858 | от 509,585 до 30591,48 | от 30591,48 до 61182,96 | от 61182,96 до 122365,92 |
Газопровод — это основа газовых сетей. Классифицировать газопроводы принято по давлению:
- газопроводы низкого давления служат для снабжения отоплением обыкновенных граждан, небольших газовых котельных, некрупных предприятий; давления газа в них составляет до до 5кПа;
- газопроводы среднего давления до 0,3МПа;
- газопроводы высокого давления до 1,2МПа, которые, в свою очередь, подразделяются на I, II и III категории.
Тогда как газопроводы низкого давления служат для работы в небольших газовых котельных, газопроводы среднего и высокого давления обеспечивают теплом и горячим водоснабжением различные коммунальные и промышленные предприятия. Обычно они работают через газорегуляторные установки.
Газоснабжение осуществляется при помощи разных систем, многоступенчатых и одноступенчатых. Обычно в небольших населённых пунктах предпочтение отдаётся двухступенчатому газопроводу, а в больших городах применяются, по большей части, многоступенчатые газопроводы высокого давления. Совсем крупные потребители газа имеют возможность подключиться к ТЭЦ с помощью газорегуляторной установки или напрямую к магистрали.
Кроме того, газопроводы разного давления делятся на наземные (или наводные) и подземные (или подводные).
Возможно, вам необходимо заказать газовую котельную в Москве?
Приведенные ниже картинки вы можете сохранить к себе для личного пользования.
Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.
По всем возникшим вопросам:
телефон: 8 (906) 700-40-55
электронная почта: [email protected]
Скачать опросный лист
Заполнить опросный лист online
Рассчитать стоимость котельной
Вас также может заинтересовать
Водно-химический режим котлов
Водно-химический режим (ВХР) котлов представляет собой совокупность химических характеристик воды и пара, требующих соблюдения заданных параметров, которые поддерживаются и соблюдаются путём определённых химических и теплотехнических мероприятий.
Правильное ведение водно-химического режима позволяет предотвратить процессы образования накипи и коррозии в котле и трубопроводах, и обеспечить необходимую чистоту питательной воды и перегретого пара…
Котельная на предприятии: какую выбрать?
Во многом работа предприятия зависит от бесперебойной подачи тепла и горячего водоснабжения. Современные города газифицированы почти полностью — иными словами, городские коммунальные службы предоставляют частным собственникам и компаниям полный комплекс обслуживания. Но городские линии и магистрали нередко находятся в посредственном состоянии, что приводит к постоянным перебоям, несвоевременному включению отопления или иным ситуациям, которые негативно сказываются на работе предприятия.
Котельная на дизтопливе: особенности эксплуатации
При Советском союзе котельные на дизтопливе особым спросом не пользовались — их вполне заменяли дровяные или газовые.
Производственно-отопительная котельная
Производственно-отопительными называются котельные установки, которые работают не только на производственные нужды (тепло, пар и горячая вода для технологических нужд), но и на отопительные путём отапливания жилых, бытовых, социальных и административных зданий, входящих в инфраструктуру предприятия.
Требования к организации промышленного отопления
Любая котельная — и бытовая, и промышленная — начинается с проекта, поэтому вопрос организации промышленного отопления решается еще на стадии проектирования. Специалисты просчитывают абсолютно все, определяют значимые внутренние и внешние факторы влияния. Выбор оптимальной схемы зависит от ее энергоэффективности, экономичности и влияния на производственный процесс.
Gainesville Блог по отоплению и охлаждению
Вам повезло с большим оранжевым грузовиком!
phone_enabled (352) 377-4414
Предотвращение распространенных проблем с кондиционером 101
В летние месяцы ваш кондиционер может работать с максимальной нагрузкой, что может привести к чрезмерному использованию. Все…
Подробнее
Не игнорируйте эти 5 признаков того, что ваш кондиционер неисправен
Этим летом справьтесь с жарой и влажностью, узнав, когда пора приобретать новый кондиционер.
Подробнее
Как техническое обслуживание кондиционеров помогает улучшить качество воздуха в помещении
Мы любим Флориду за ее круглогодичное тепло и субтропическое очарование, но ни для кого не секрет, что…
Подробнее
4 Симптомы поломки обогревателя
4 признака поломки обогревателя Когда холодными ночами во Флориде температура падает, мы…
Подробнее
Советы по предотвращению утечек воздуха в вашем доме
Советы по предотвращению утечек воздуха в вашем доме Если ваш дом склонен к утечкам воздуха, нет…
Подробнее
Как сократить расходы на ОВКВ
Как сократить расходы на ОВКВ На юге расходы на HVAC могут действительно выйти из-под контроля. HVAC — это…
Подробнее
Скрытые затраты на HVAC, о которых следует знать
Скрытые затраты на ОВКВ Это больше, чем просто ремонт, установка и затраты на электроэнергию, чтобы…
Узнать больше
Решения, когда ваш дом не охлаждается
В вашем доме слишком жарко? Иногда солнце так ярко светит в Солнечном штате.
..
Подробнее
Следует ли ремонтировать или заменять кондиционер?
Ремонт против замены Это большая дилемма: пора ли заменить кондиционер? Или прослужит долго…
Подробнее
Лучший фильтр для вашей системы кондиционирования
Почему НЕРА является стандартом Воздушные фильтры являются важной частью системы вентиляции и кондиционирования вашего дома. Не…
Подробнее
Как очистить окно кондиционера
Очистка окон переменного тока В вашем доме или квартире могут быть оконные блоки переменного тока,…
Подробнее
Как оптимизировать использование кондиционера этим летом
Получите максимум от вашего кондиционера Во Флориде нет недостатка в теплой погоде, и мы все…
Подробнее
Все, что вам нужно знать о воздушном фильтре
Воздушный фильтр вашего HVAC не очень сложен, но он играет решающую роль в…
Подробнее
Стоит ли покупать очистители воздуха?
Автономные сменные очистители воздуха предназначены для уменьшения содержания твердых частиц в воздухе.
…
Подробнее
Все, что вам нужно знать об очистке воздуховодов
Среднестатистический домовладелец регулярно протирает мебель и пылесосит, чтобы избавиться от неприглядной пыли, в то же время… Центральное отопление и кондиционирование воздуха являются одним из величайших современных изобретений, которые делают жизнь в…
Подробнее
Ремонт печей своими руками
Ваша печь выполняет одну функцию. Когда он не может вас согреть, ваш рефлекторный ответ — позвонить…
Подробнее
6 сокращений HVAC, которые необходимо знать
В отрасли HVAC используется так много сокращений, что покупка новой системы отопления и охлаждения может показаться…
Подробнее
Часто задаваемые вопросы: почему мой кондиционер протекает Вода
Ваша система кондиционирования воздуха производит от 5 до 20 галлонов воды в…
Подробнее
Свяжитесь с нами
Для получения дополнительной информации о нашей компании и услугах HVAC в Гейнсвилле и по всей Центральной Флориде, пожалуйста, позвоните нам!
Позвоните нам (352) 377-4414
Лицензия штата № CAC058512
Лицензия установщика газов LP № LQ5006
Гейнсвилл
(352) 377-4414 6100 СЗ 123 PL
Гейнсвилл, Флорида 32653
Окала
(352) 351-1240 1431 NE 32-я AVE
Окала, Флорида 34470
Леди Лейк
(352) 459-0003 835 Юг 27-441
Леди Лейк, Флорида 32159
Отопительный сезон — Давление газа
В моем последнем сообщении я сказал, что нам нужно вернуться к отоплению.
один из элементов, на который необходимо обратить внимание, — это давление газа — как давление на входе, так и давление в коллекторе. Важно понимать, что эти настройки могут иметь большое значение в том, как будет работать эта секция нагрева. Это относится как к бытовым печам, так и к набивным крышным установкам, одноступенчатому и многоступенчатому оборудованию.
Неправильное давление газа со стороны газовой рампы может привести к перегреву устройства, если оно слишком высокое. Слишком низкое давление газа может вызвать ложные блокировки датчика пламени. Аналогичным образом слишком большое количество газа на входной стороне клапана приведет к отказу газового клапана или отсутствию нагрева, поскольку клапан не сможет открыться при «высоком давлении». Слишком низкое давление на входе может вызвать образование сажи в теплообменнике и привести к ложным отключениям.
Итак, каковы рекомендации по давлению на входе и в коллекторе? Что должно вход рабочий диапазон давления в газовой линии для безопасной работы печи.
Давление в газопроводе ДОЛЖНО БЫТЬ не ниже:
, чтобы обеспечить входное значение БТЕ, указанное на паспортной табличке, и/или номинальное давление в коллекторе, указанное на паспортной табличке, и обеспечить безопасность работы.
Давление в коллекторе теперь поможет установить правильную скорость стрельбы. В одноступенчатых агрегатах большинство давлений в коллекторе установлено на
. Вам следует всегда уточнять у производителя, поскольку некоторые из них различаются, но, как правило, именно здесь большинство производителей устанавливают высокое давление воспламенения. Это основано на фактических отверстиях горелки, требующих этого давления для обеспечения номинальной мощности. На многоступенчатых установках также есть настройка для малого огня, и ее также необходимо проверить.
Итак, надеюсь, теперь вы понимаете, почему давление газа на входе и в коллекторе важно для правильной работы системы газового отопления.
Итак, как мы это проверим?
Как вы можете видеть на картинке выше, вам нужно что-то, что вы можете прочитать в дюймах водяного столба (IWC), чтобы проверить правильное давление. Это может быть простой манометр с U-образной трубкой (как показано на рисунке) или цифровой манометр, магнелический манометр, простой манометр — все, что может показывать 90 145 дюймов водяного столба. Затем вы можете настроить устройство на правильное давление в коллекторе или проверить, где давление на входе поступает в клапан, в зависимости от того, с какой стороны вы подключаетесь.
Следует помнить, что на 2-ступенчатых газовых клапанах обычно имеется 2 регулятора давления – один для БОЛЬШОГО ПОЖАРА, а другой для МАЛОГО ПОЖАРА (см. пример ниже). Убедитесь, что вы знаете спецификации производителя по их настройке. Наиболее высокая степень возгорания будет составлять 3,5 IWC, но низкая может отличаться в зависимости от производителя. В некоторых используется 50% слабый огонь, в некоторых 60% слабый огонь, а в некоторых до 80% слабый огонь, поэтому важно проверить либо на бирке данных на устройстве, либо у производителя, где они должны быть установлены.
