Холодильник стинол 103 двухкамерный неисправности: Ремонт холодильника Стинол Stinol-103

Содержание

Ремонт холодильника Стинол Stinol-103

Ремонт холодильника Стинол Stinol-103.

Холодильник Стинол Stinol-103 – двухкамерный холодильник с двумя независимыми компрессорами. Морозильная камера, требующая разморозки в среднем 1-2 раза в год, расположена в нижней части шкафа. Холодильная камера охлаждается за счёт запененного плачущего испарителя, расположенного за пластиком задней стенки. Температура в каждой камере регулируется двумя независимыми терморегуляторам, расположенными в верхней части шкафа. Датчик термостата холодильной камеры расположен на плачущем испарителе.

Заявка на холодильник Стинол Stinol-103, выпуска середины 90-х годов поступила с жалобой на полное отсутствие холода в холодильной камере.

Для проведения диагностики такой неисправности, в этой модели необходимо демонтировать декоративную накладку, закрывающую панель управления.

Сняв накладку нужно открутить винты крепления панели и перевернуть её. После чего возможно добраться до независимых термостатов.

При проверке была обнаружена неисправность терморегулятора холодильной камеры. Он не давал питания на мотор холодильной камеры. Компрессор не включался и не охлаждал плачущий испаритель, расположенного в холодильной камере.

Для устранения поломки холодильника требовалась замена терморегулятора холодильника Стинол. Были проведены работы по демонтажу старого термостата, с частичной разборкой шкафа холодильника (снятием верхней крышки) и отсоединения крепления сильфонной трубки от испарителя.

Замена терморегулятора холодильника Стинол.

Производя ремонт холодильника Стинол Stinol 103, была заменен неисправный термостат. Далее были проведены необходимые работы по монтажу снятых элементов и первый запуск компрессора холодильной камеры после проведения ремонта.

В завершение была установлена декоративная планка, а регуляторы температур обеих камер были поставлены в среднее положение.

На этой заявке, замена термостата холодильной камеры холодильника Стинол Stinol, полностью восстановила работоспособность холодильника. Других дефектов на момент проверки обнаружено не было.

К обзорам ремонтов. >>>





Неисправности холодильника Стинол — основные поломки и их устранение

Холодильники Стинол – детище перестройки. Новолипецкий завод начал выпуск продукции в 1993 году,  в 1995 году была введена линия с электронной системой управления. Позже на этой же площади организовали производство  холодильников другого итальянского бренда Indesit, но запчасти для Стинол продолжают выпускать. Это актуально, холодильники отработали больше 10 лет, узлы требуют замены.

Неисправности холодильников Стинол и способы их устранения

Все аппараты имеют стандартный металлический корпус и внутреннюю камеру. Между ними проложен теплоизоляционный слой пенополиуретана. Здесь же проходит капиллярный трубопровод и установлен фильтр-осушитель.  Система зависима от влажности и загрязнения. Возможные неисправности холодильника Стинол часто связаны с этим обстоятельством.

Количество компрессоров – 1 или 2. Используется вертикальный вал. Статические испарители выполнены  в виде трубок, прикрепленных к полкам. Система Ноу Фрост расположена за камерами, теплопередача ведется потоком воздуха, направляемым вентилятором.

Характеризуют нормальную работу любого холодильника Стинол, соотношение температуры в морозилке, близко к задней стенке шкафа и потребляемая мощность. Для обнаружения неисправности двухкамерного холодильника Стинол 102 необходимо обследовать его на коррозионный износ и целостность корпуса. Герметичность и прочность крепления узлов предотвратит вибрацию, а значит разрушение габаритных конструкций. Для серии 102 с двумя компрессорами частой неисправностью является выход из строя термореле ТН1 и ТН2.

Неисправности в электрической схеме  и автоматике в любых моделях, в том числе и на холодильнике Стинол RF 305A 008 устраняются после дефектовки – поиска причин отказа оборудования. RF 305A 008 -однокомпрессорная модель с двумя испарителями. Характерной поломкой аппарата является утечка хладагента в контуре обогрева двери. Ремонт заключается в прокладке нового контура, взамен изношенного.

Известно, за год работы из системы улетучивается часть хладона. После многолетней эксплуатации двухкамерного холодильника Стинол – гарантированной неисправностью  станет нехватка хладагента. Переизбыток его также вреден, как недостаток. При появлении в медных трубках или в испарителе свища, видно масляное пятно с месте утечки.

Не включается холодильник Стинол 101 – устранение неисправности

Серия двухкамерных холодильников Стинол 101 имеет один компрессор  для холодного шкафа и морозильной камеры.  Если холодильник не включается, возможны причины:

  • неисправность в электропроводке или отсутствие питания в сети;
  • обрыв цепи плавкого предохранителя;
  • не работает компрессор;
  • низкое напряжение в сети.

Убедиться, в отсутствии напряжения можно, если не включаются индикаторы, не горит внутренний свет при открытой двери холодильника.

Если плохо работает один из шкафов холодильника Стинол 101, причина в неисправности:

  • терморегулятора одного шкафа;
  • недостатка хладагента;
  • подсоса воздуха в камеру;
  • заедании кнопки быстрой заморозки( холодильник морозит).

Морозильный шкаф расположен внизу, при недостатке фреона в нем сохраняется минусовая температура, в холодильнике она повышается.

Используется капельная система разморозки холодильной камеры, если забито сливное отверстие может собираться вода.  Морозильник требуется размораживать регулярно. При наростах льда, температура начнет повышаться, растет расход электроэнергии.

Двухкамерный холодильник Стинол 103  — неисправности

Холодильники Стинол 102 и 103 сходны по конструкции, имеют 2 компрессора, электронное управление и капельную разморозку для холодного шкафа, морозилка очищается от наледи вручную.

Характерной причиной неисправности  холодильника Стинол 103 после 5-7 лет работы становится выход из стоя терморегуляторов ТН1 и ТН2. Производитель заложил в эти узлы 5-летний ресурс. Признаками неисправности термостата двухкамерного рефрижератора считают:

  • компрессор не включается при любом положении регулятора, при переводе в положение «выкл.» отсутствует щелчок реле;
  • мотор постоянно работает, при любом переключении и выключении терморегулятора;
  • температура в камере не снижается даже при максимальном задании.

Замена терморегулятора в этом случае – единственный способ восстановить работу камеры.

Зачастую причиной отказа работы одной из камер холодильника Стинол может стать неисправность компрессора. Если после пуска энергетический блок тотчас выключается, нужно проверить состояние обмотки мотора, пусковое реле. Устранют проблему заменой мотокомпрессора. После потребуется проверить систему на герметичность и заполнить ее фреоном.

Неисправности холодильников Стинол 104

Модель холодильника Стинол 104 КШТ-305 (NF3304T) трехкамерная, к холодильнику и верхней морозилке добавлен выдвижной ящик. Разморозка Ноу Фрост используется только для верхней камеры. Система охлаждения имеет один компрессор, независимые испарители для камер.

К характерным неисправностям холодильника относят:

  • Утечку фреона из контура агрегата с сопутствующими признаками – намерзанием льда в верхнем углу холодильника, повышении температуры, безостановочной работе компрессора и холодному конденсатору.
  • Засорение капиллярного трубопровода холодильника даст знать схожими признаками с утечкой фреона, но первое колено конденсатора будет горячим, остальные нагреваются до комнатной температуры. Если холодильник выключить в первые секунды снизится температура фильтра-осушителя.
  • Засорился фильтр-осушитель – признаки такие же, как если в системе нет хладагента – он не проходит.
  • Компрессор может работать вхолостую, не сжижая газ, признаки этой неисправности в повышении температуры в холодной камере, на морозильник остаточного ресурса может быть достаточно.
  • Неисправный терморегулятор — в камерах не держится температура, корректировка режима остается без последствий, компрессор работает без остановки или не включается.

Определить  неисправность, выполнить диагностику должен мастер, пользуясь приборами, снимая декоративные панели. Самостоятельно можно поменять лампочку, прочистить сливное отверстие для конденсата или  заменить уплотнение на двери.

Неисправности и ремонт холодильников Стинол серии 107L

Холодильник однокомпрессорный, двухкамерный с Ноу Фрост для морозильника и «плачущей» стеной для холодного шкафа. Агрегат имеет сложную электрическую схему в виду использования двух систем разморозки.

Диагностика неисправностей холодильника Стинол 107L и создание условий для их устранения. Температура в рефрижераторе зависит от термодинамического баланса системы, в которую входят компоненты системы двухагрегатного хладагента. Баланс измениться, если произойдет:

  1. Утечка фреона из холодильного агрегата.
  2. Засорение капиллярного трубопровода холодильного агрегата –проблема для всех холодильников этого бренда.
  3. Засорение фильтра – осушителя.
  4. Потеря производительности мотора компрессора.

Характерно, контур горячего хладагента вокруг двери выполнен из ржавеющей стали. Через годы проблема проявляется утечкой фреона, при ремонте создают новый контур. Промыть капиллярные трубки, определить работоспособность узлов и произвести ремонт должны специалисты.

В системе Ноу Фрост может возникнуть неисправность  или обрыв в цепи оттайки испарителя, дефект вентилятора. Неправильная работа таймера и засорение сливного отверстия могут привести к обмерзанию  поверхностей и нарушению температурного режима в камерах. Дефекты находит и исправляет мастер.

Причиной некорректной работы холодильника Стирол 107L может быть выход из строя терморегуляторов. Это одна из самых распространенных неисправностей. Отказ датчика сопровождает и похож по признакам на отсутствие фреона, неисправный ТЭН Ноу Фрост, неисправность компрессора. Предварительно определить неисправность датчика температуры можно самостоятельно, прибор не реагирует на команды, нет щелчка при установке режима «выкл».

Предлагаем посмотреть видео  о неисправностях и их устранении в холодильниках Стинол 107L.

Характерные неисправности холодильников Стинол 110

Модель холодильников Стинол  110 с верхним расположением морозильной камеры оказалась самой надежной из всей линейки. Один компрессор прогоняет хладагент по двум испарителям, терморегулятором является электромеханический таймер, обеспечивая режим и включение нагревателя между циклами.

Частой причиной неисправности в холодильнике Стинол 110, после многолетней эксплуатации, мастера определяют засор капиллярных трубок. В результате в холодильной камере температура высокая. Характерный признак — агрегат отключается самопроизвольно, включать приходится принудительно. По этой же причине может образовываться «шуба». Устранить проблему может специалист, ликвидировав пробку.

Выход из строя термостата – основная причина отказов оборудования. Именно этой причиной можно объяснить постоянный аварийный сигнал на панели управления. Лампочка горит, потому что в одной из камер недостаточно низкая температура. Причиной может быть неисправный термостат. Как следствие, изменяется цикл работы компрессора.

Холодильники Стинол 110 почтенного возраста, последний был выпущен в 2005 году. Поэтому недержание температуры может зависеть от уплотнения, его нужно отмыть кипятком или заменить – эластичность и плотность прилегания потеряны. Если вокруг уплотнения есть следы ржавчины, вскоре потребуется замена контура из-за утечки фреона через микротрещины трубок.

принципиальная схема электрооборудования и схема холодильного агрегата

Особенностью двухкамерного холодильника Стинол-103 является его холодильный агрегат, сконструированный по двухкомпрессорной схеме. Среди плюсов подобного подхода к конструированию бытовых холодильников стоит отметить появляющуюся возможность раздельного регулирования температуры в камерах и реализацию включаемого пользователем режима суперзаморозки.

Кроме того, в подобных холодильниках можно отключить одну (любую) из камер, оставив работать другую.
Конденсатор холодильного агрегата данной модели составлен из двух независимых секций. Каждый из контуров агрегата снабжен собственным независимым испарителем.
Система автоматической разморозки испарителя морозильной камеры (No Frost) в данной модели не применяется.

Принципиальная схема электрооборудования холодильника Стинол-103

L — Фаза
N — Нейтраль
ТН1 — терморегулятор холодильной камеры
ТН2 — терморегулятор морозильной камеры
Rh2 — тепловое реле компрессора холодильной камеры
RA1 — пусковое реле компрессора холодильной камеры
Rh3 — тепловое реле компрессора морозильной камеры

RA2 — пусковое реле компрессора морозильной камеры
SL1 — индикаторная лампа холодильной камеры
SL2 — индикаторная лампа морозильной камеры
IL1 — выключатель лампы освещения холодильной камеры
L1 — лампа освещения холодильной камеры
CO1 — компрессор холодильной камеры
CO2 — компрессор морозильной камеры

Схема холодильного агрегата холодильника Стинол-103

1 — компрессор
2 — всасывающая трубка
3 — капиллярная трубка
4 — испаритель нижней камеры
5 — испаритель верхней камеры
6 — конденсатор
7 — фильтр-осушитель
8 — нагнетательная трубка


Дополнительная информация по теме этой страницы есть в следующих статьях:


Запомнить эту страницу в:

8 неисправностей холодильника Стинол 103

Поломки холодильников – следствие неправильной эксплуатации, некорректного монтажа или физического износа технических узлов. Многие модули реально починить самостоятельно, например сменить термостат или уплотнитель.

Более масштабный ремонт, скажем, замену фреона или капиллярной системы, стоит доверять только компетентным мастерам, которые не просто правильно установят причину дефекта, но и смогут его устранить, используя специализированное оборудование.Холодильное оборудование – техника, без которой представить жизнь тяжело. При возникновении любой из перечисленных неисправности, стоит незамедлительно отремонтировать поломку или обратиться к профессионалу.

Холодильники Стинол – детище перестройки. Новолипецкий завод начал выпуск продукции в 1993 году,  в 1995 году была введена линия с электронной системой управления. Позже на этой же площади организовали производство  холодильников другого итальянского бренда Indesit, но запчасти для Стинол продолжают выпускать. Это актуально, холодильники отработали больше 10 лет, узлы требуют замены.

Холодильник Стинол Stinol-103 – двухкамерный холодильник с двумя независимыми компрессорами. Морозильная камера, требующая разморозки в среднем 1-2 раза в год, расположена в нижней части шкафа. Холодильная камера охлаждается за счёт запененного плачущего испарителя, расположенного за пластиком задней стенки. Температура в каждой камере регулируется двумя независимыми терморегуляторам, расположенными в верхней части шкафа. Датчик термостата холодильной камеры расположен на плачущем испарителе.

В состав холодильного агрегата морозильной камеры входит: компрессор, конденсатор, статический испаритель морозильного отделения,  фильтр-осушитель, капиллярный трубопровод, докипатель. К плюсам конструкции можно вынесенный, не запененный конденсатор,  медную трубку магистрали низкого давления : испаритель – компрессор. К минусам  – стальной контур подогрева периметра двери  — наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода,  труба жесткая  не отоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации  температур на этом участке трубопровода достигает 90 С.



В состав холодильного агрегата холодильной камеры входит: компрессор, конденсатор, «плачущий» испаритель , фильтр-осушитель, капиллярный трубопровод.

ХОЛОДИЛЬНИК СТИНОЛ 103 — ТИПОВЫЕ НЕИСПРАВНОСТИ

Стинол как марку, так и модель 103, можно отнести к ветеранам холодильного рынка. Поэтому наши мастера хорошо знают все особенности ремонта и основные поломки. Вот какие узлы, чаще всего, отказывает в Стиноле 103.

1)ТЕРМОСТАТ ХОЛОДИЛЬНОЙ КАМЕРЫ

Терморегулятор отвечает за температуру в отсеке и управляет компрессором. Охлаждение регулируется не напрямую, а через «плачущий» испаритель: в нём расположен конец трубки терморегулятора, который реагирует на изменение температуры. Когда датчик фиксирует заданное нижнее значение температуры в испарителе, контакты размыкаются, и компрессор останавливается. В режиме покоя испаритель холодильной камеры нагревается и оттаивает. Когда температура в испарителе добирается до верхнего значения, заданного термодатчику, контакты замыкаются и включают компрессор.

Неисправный термостат не может корректно определить температуру испарителя холодильной камеры, поэтому не включает компрессор или, наоборот, не отключает. В первом случае отсек остаётся без охлаждения, и продукты портятся. Во втором — мотор холодильной камеры не отключается, а само отделение перемораживает.

2)УТЕЧКА В КОНТУРЕ ОБОГРЕВА ДВЕРИ

Периметр двери морозильной камеры обогревает стальная трубка с фреоном, проложенная внутри. Обогрев нужен, чтобы высыхал конденсат по периметру морозилки. Со временем стальная трубка ржавеет, в ней образуются отверстия, через которые уходит хладагент. Утечка сказывается на охлаждении морозилки. Камера сначала слабее морозит, а потом перестаёт охлаждать совсем.

3)МОТОР-КОМПРЕССОР МОРОЗИЛЬНОЙ КАМЕРЫ

Компрессор отвечает за движение фреона в системе охлаждения морозилки. Под давлением хладагент нагнетается в контур обогрева двери, затем попадает в конденсатор, из него через капилляр в испаритель, потом откачивается обратно в мотор-компрессор.

Неисправный двигатель не запускает компрессор или отключается сразу после пуска. Морозильное отделение не охлаждается и температура в отсеке постепенно растёт. Лёд и снег начинают таять, под холодильником появляется лужа воды.

4)КОМПРЕССОР ХОЛОДИЛЬНОГО ОТСЕКА

Мотор-компрессор перекачивает парообразный фреон от «плачущего» испарителя к конденсатору, где хладагент превращается в жидкость. Система трубок в холодильном контуре короче, и компрессор работает меньше, поскольку температура в отделении не минусовая, а +2 – +4 градуса Цельсия. Поэтому нагрузка на мотор меньше, и поломки случаются реже.

Но отказы всё же бывают. Неисправный компрессор запускается на несколько секунд и сразу останавливается. Иногда мотор не включается совсем. Из-за этого в холодильном отсеке быстро растёт температура.

5)УТЕЧКА В «ПЛАЧУЩЕМ» ИСПАРИТЕЛЕ ХОЛОДИЛЬНОЙ КАМЕРЫ

Испаритель холодильного отделения спрятан внутри задней стенки камеры и прикрыт пластиковым корпусом. Обычно он работает без проблем, но иногда, из-за дефекта трубопровода испарителя или в местах стыков с конденсатором, появляются микроотверстия, через которые уходит фреон. Типичные признаки утечки такие:

  • компрессор холодильного отсека — работает почти без остановки;
  • в холодильном отсеке тепло, даже когда выставлено максимальное охлаждение;
  • холодный конденсатор холодильного отделения;
  • сухая задняя стенка холодильной камеры или лёд на задней стенке в месте утечки фреон.

 6)ПУСКОЗАЩИТНОЕ РЕЛЕ МОТОРА МОРОЗИЛКИ

Реле отвечает за пуск двигателя и его защиту от перегрева. При замыкании контакта реле ток подаётся на пусковую обмотку двигателя. Если контакт неисправен или есть обрыв, двигатель не может запуститься, и компрессор не включается.

При неисправном механизме защиты двигатель запускается нормально, но быстро отключается. Реле ошибочно считает, что есть перегрев и размыкает контакт.

7)ТЕРМОРЕГУЛЯТОР МОРОЗИЛКИ

Термореле отвечает за включение или отключение компрессора морозилки. Данные на терморегулятор поступают от датчика температуры внутри камеры. Исправное реле замыкает контакт включения двигателя, когда температура поднялась выше установленной. И размыкает, отключая компрессор, когда камера охладилась до нормы.

Сломанный терморегулятор не может правильно определить температуру и не запускает компрессор после отключения или не выключает его. В первом случае морозилка постепенно оттаивает без охлаждения, во втором — компрессор не отключается, и морозильная камера Стинола 103 перемораживает.

8)ЗАСОР КАПИЛЛЯРА ХОЛОДИЛЬНОГО ОТДЕЛЕНИЯ

Капиллярная трубка служит, чтобы создать перепад давления и закипятить жидкий фреон после конденсатора. Просвет капилляра минимальный, поэтому трубка может засориться парафинами из компрессорного масла. Засор приводит к уменьшению диаметра капиллярной трубки и снижает объём поступающего хладагента в испаритель в единицу времени. В результате, тот плохо охлаждает отсек. Компрессор пытается компенсировать недостаток охлаждения длительной работой, но температура в холодильном отделении всё равно держится выше нормы.

Чаще всего, капилляр меняют полностью. Частичный засор капилляра можно ликвидировать продувкой.

Заключение

Ремонт холодильников – сложная деятельность, которую стоит доверить профессионалам. Сначала им нужно провести тщательную диагностику, выявить причину поломки и начинать необходимые работы. Вовремя замеченный дефект может не только избавить от необходимости дорогостоящего вмешательства, но и значительно продлить эксплуатационные сроки.



Способы устранения поломок в холодильниках Стинол

_____________________________________________________________________________

_____________________________________________________________________________

Двухкамерный Стинол 110L с No Frost и капельной системой. Сигнальная лампочка на верхней панели рядом с терморегулятором горит, но сам холодильник не реагирует, работал исправно, помогите пожалуйста.

Если горит сигнальный индикатор — это означает недостаточную температуру в одной из камер, неисправность может быть в утечке фреона из системы или поломке термостата.

У меня холодильник Стинол 205. Что может быть? Морозильная камера работает, а в самом хол-ке тепло.

Для начала проверьте, плотно ли закрыта дверца в холодильной камере и в каком состоянии находится уплотнитель. Если уплотнитель поврежден или дверь не плотно закрыта, то в такую жаркую погоду хол. камера плохо работает. В Вашем случае неисправности могут быть следующие: Сгорел мотор-компрессор для моделей с 2-мя компрессорами; Неисправен термостат (терморегулятор) холодильной камеры; Неправильно установлен температурный режим. Для агрегатов с термостатами (механическое управление), норма это установленные регуляторы в положение между
делениями 3 и 4.

Холодильник Стинол-110 1995 года. После замены компрессора, термостата, фильтра осушителя, замены фреона хол-к работает трое суток. В холодильной камере температура нормальная, а в морозильной стрелка стоит ровно посередине (между красным и синим), и продукты не замораживаются (охлаждённые). Сзади трубка, идущая к компрессору, она вся во льду. Мастер говорит, что залил фреона больше и надо немного стравить, и всё восстановится. Стравил понемногу (секунд 5) раза четыре в течение суток. Боюсь стравить весь. Наледи на трубке стало меньше, но температура в морозилке пока не опускается. Может ещё подождать или тут другая проблема?

Если обмерзает «обратка» (задняя трубка), точно происходит засор льдом, точно много фреона залито и необходимо не просто стравливать, а перезаправлять заново. Фреона много и он замерзает не там, где должен.

Подскажите, пожалуйста, возможные причины поломок у однокамерного холодильника Стинол 205. Хол. камера работает очень плохо, но морозилка морозит хорошо. При этом очень быстро набирает шубу. По задней и по боковой стороне, и вверху и внизу, даже продукты все в снегу, а сама дверца морозилки покрывается льдом. Разморозка не помогла. Лампочка осветительная горит. Мотор хоть и тарахтит громко, но отключается и включается, как и раньше.

Если не работает хол. камера, то возможны следующие неисправности: Утечка фреона в системе. Косвенным признаком утечки является громкий звук работы компрессора; Засор капиллярной системы; Выход из строя термостата.

Как разморозить двухкамерный холодильник Стинол 116 EL?

Размораживать необходимо только морозильную камеру, холодильная камера размораживается автоматически, при каждом отключении компрессора. При отключении компрессора иней на задней стенке хол. камеры тает, каплями воды стекает в желоб каплеприёмника, далее через дренажное отверстие попадает в лоток на компрессоре, после чего испаряется от тепла компрессора. Морозильную камеру рекомендуется размораживать по мере нарастания снеговой «шубы» на полках испарителя. Если толщина «шубы» достигает 3 мм, то необходимо отключить агрегат от электросети, освободить его от продуктов, и оставить открытой дверь морозильной камеры на время оттаивания снеговой «шубы». На дно морозильной камеры положите тряпку, на которую будет стекать оттаявшая вода. Не допускайте переливания оттаявшей воды через нижний край морозильной камеры, это может привести к коррозии и повреждению проходящего по дверному проёму трубопровода обогрева. На некоторых моделях в дне морозильной камеры есть отверстие для отвода талой воды. Если ваш хол-к оснащён таким отверстием, то тряпку можно не класть, необходимо подставить под выход сливного отверстия плоский поддон, в который будет стекать талая вода. Для уменьшения времени оттайки можно поместить внутрь морозильной камеры ёмкость с горячей водой. После того, как весь снег оттает, необходимо вытереть насухо поверхность морозильной камеры, и дать ей окончательно высохнуть от воды.

Холодильник Стинол 110 (с одним компрессором, 8-10 лет) в верхней части (2/3) ХК стала образовываться «шуба», контур обмерзания четкий. Был сделан ремонт – замена термореле, удаление контура, заправка 134А. После ремонта «шуба» также образуется на том же месте, температура в ХК сохраняется +2 градуса при любом положении терморегулятора (от 1 до 5). Около задней стенки -8. Какова может быть причина и как это устранить все эти неисправности? Мастер собирается опять менять термореле.

Причина того, что, после ремонта опять образуется шуба, может быть в бракованном реле. Но, так же, может быть и засор в капиллярной системе. Необходимо более четкая диагностика от мастера. Засор можно определить, только вскрыв систему.

Холодильник Stinol 110 ER Ноу Фрост работает в режиме часов 10-12 потом отключается, дальше приходиться включать принудительно через таймер. Почему срабатывает защита?

Если агрегат выключается в течение 10-12 часов, то необходимо проверить его на засор в капиллярной системе и утечке фреона. Утечка проверяется выключением х-ка на сутки. Если после этого обе камеры не заработают, то это утечка фреона.

У меня двухкамерный холодильник Стинол 116 EL c одним мотором-компрессором перестал выключаться. После замены терморегулятора агрегат отключился только через 14 часов непрерывной работы (в хол. камере на задней стенке все капли замерзли). Неужели я купил бракованный терморегулятор, или что можно ещё проверить? Подскажите, пожалуйста.

Смотря, какой термостат Вы установили. Если установлен термостат для минусовых температур, то причина может быть именно в этом. Если Вы установили термостат ТАМ-133 или аналог, то у Вас кроме поломки термостата может быть и утечка фреона из системы. Если задняя стенка хол. камеры покрывается инеем полностью и компрессор не отключается, то, скорее всего, проблемы с терморегулятором.

Хол-к stinol 116 er, две камеры. В морозилке минус 22, холодильник теплый. Компрессор не отключается вообще. Лампочка в нем не горит (спираль целая), лампочка рядом с температурным регулятором тоже не горит. Помогите советом, что разобрать?

Произошла утечка фреона. Самим этот дефект не устранить. По поводу света — виноват выключатель ВОК.

Двухкамерный холодильник Stinol 205 E с одним мотором-компрессором, морозилка работает, а холодилка нет.

Скорее всего, произошла утечка фреона из системы. На морозильную камеру фреона еще хватает, а на холодильную уже нет.

Холодильник Стинол 110 L c одним компрессором, в морозильной камере температура -20, -25, в х-ке +15, +20, работает постоянно, без отключения. 3 мастера не могут найти причину неисправности. Морозилка вверху.

Либо засор в капиллярной системе, либо утечка фреона.

Х-к Стинол 116 периодически начинает «рычать». Если пристукнуть кулаком — прекращает. Холодильник трехкамерный, год выпуска приблизительно 2001 г. Что делать? Сколько ему осталось работать? Можно ли отремонтировать или не стоит трогать?

Если в агрегате периодически происходят сильные звуки, то причина может быть в том, что компрессор задевает за одну из трубок, или испаритель внутри дергается и задевает за ссохшуюся пену. Это никак не влияет на работу агрегата.

Холодильник stinol 205 однокомпрессорный. После включения работает около 20 минут, и больше компрессор не включается. Заменил терморегулятор — не помогло. Может ли влиять реле, находящееся на компрессоре?

Реле, которое установлено на компрессоре, пускозащитное. Ломается оно очень редко из-за своей простой конструкции. Скорее всего, речь идет, либо о неисправности самого компрессора, либо выходе из строя термостата.

Какой термостат нужен для холодильника Stinol 110l No Frost? Термостат Ranco K59-L1275 или K59-L1955?

Термостат Ranco K59-L1275.

Холодильник Стинол 116 er. Работал больше 10 лет как часы. Но ни с того, ни с сего перестал морозить. Выключала из сети. При включении свет в нем загорается, начинает гудеть 5-10 секунд и все, дальше тишина. Что с ним?

Если агрегат включается на 5-10 секунд и выключается, то сгорел мотор компрессор.

Как заменить лампочку индикатора на Стинол 110?

Открутить саморез, который крепит плафон, закрывающий лампу освещения хол. камеры. Выкрутить лампу и заменить её.

Сломался холодильник Стинол 205. Выключил его на разморозку, потом включил, а он не работает, но свет в нем горит.

В Вашем случае возможные неполадки — термостат, мотор-компрессор или утечка фреона. Потрогайте сзади конденсатор (черную решетку), если она горячая, то неисправность в моторе, если холодный, то возможна поломка термостата.

Возможные неполадки

Починка холодильника марки Stinol может оказаться задачей более трудоемкой, чем ремонт техники других марок. Одна из причин – система охлаждения No Frost, кардинально отличающаяся от прочих систем охлаждения.

Характерные неисправности — Выход из строя термостата. Неисправности в системе No Frost. Неполадки датчиков холодильной камеры. Утечка хладагента в результате нарушения герметичности элементов контура циркуляции хладагента. Повреждение компрессора. Износ резинового уплотнителя двери. В морозильных камерах с системой no frost, бывают случаи когда перегорают оттайки испарителя и каплепада, реже выходит из строя вентилятор, таймер или предохранитель оттайки.

Причиной ремонта может стать временное отключение от электросети. Повторное включение в сеть допускается не раньше, чем через 4-5 мин после отключения. Это время необходимо для конденсации и спада давления хладагента. В противном случае пусковая нагрузка на двигатель компрессора слишком велика, что вызывает перегрев его обмоток. Именно в этой ситуации отказ двигателя наиболее вероятен. В таких случаях необходимо автоматически задерживать включение х-ка приблизительно на 5 мин после восстановления напряжения в сети. Такую функцию может выполнить таймер задержки включения.

Стоит отметить что для профилактики ремонта следует 2-3 раза в год мыть и чистить агрегат с помощью тряпочки и теплой воды с небольшим количеством моющего средства. Ни в коем случае не стоит применять химические вещества, так же как и мыло.

Перестала холодить верхняя камера Стинол 116. Что делать?

Если компрессор хол. камеры работает не отключаясь, а холода нет, то по всей видимости произошла утечка хладагента. В этом случае потребуется устранение утечки, либо установка нового испарителя хол. камеры с последующей заменой осушительного патрона и заправкой агрегата хладагентом. Если компрессор не работает, то скорее всего это неисправность терморегулятора, и требуется его замена.

Что делать, если на задней стенке образовывается наледь?

Возможно, плохо закрыта дверь или проблема с уплотнительной резиной. При работающем компрессоре, образование льда на задней стенке вполне нормально, если достаточно холода в хол. камере.

Холодильник Стинол 205. После замены термостата К-59, работает без отключения. В морозильной камере -30, а в основной камере -0 градусов, это при минимальном положении ручки термостата.

Возможно, попался бракованный термостат или он не правильно подключен.

На задней стенке намерзает «шуба», компрессор не отключается, постоянно работает.

Если управление механическое, возможно вышел из строя термостат. Если электронное управление, то вероятнее всего вышел из строя датчик температуры или электронный модуль управления, либо происходит микроутечка хладагента.

Стинол, в эксплуатации 8 лет, после разморозки за двое суток отключался всего два раза по 20 минут. На задней стенке шуба. Что сделано не правильно во время разморозки?

Возможно, во время разморозки повредили камеру — это стало причиной появления шубы. При этом температура в камере может повыситься. Необходима диагностика.

Какой-то странный шум, гудящий с шипением. Обмерзло в верхнем отделении, компрессор работает, горячий, но шум не прекращается. Примерно месяц он работал на цифре 4, выключил регулятор и через некоторое время включил на цифру 1, шума не было минут 10, потом снова появился. Система no frost. Подскажите неисправность?

Данная проблема может быть связана с неисправностью компрессора. Также возможна микроутечка хладагента с попаданием воздуха в систему охлаждения, которая вызывает посторонний шум в работе х-ка.

Морозильник работает почти беспрерывно, компрессор отключается только на 10 минут, вентилятор работает без остановки, температура внутри — 24. В чем причина поломки?

Скорее всего, причина в сломанном датчике температуры. Необходимо заменить датчик.

Скажите, пожалуйста, возможно ли замена уплотнительной резинки на нижней двери холодильника в модели 110 (размер 57х110)?

Уплотнитель на нижнюю дверь данной модели заменить можно.

Какие неисправности бывают в данных моделях?

В морозильной камере отсутствует холод. Одной из причин дефекта может быть утечка хладагента. Иногда проблема решается заменой терморегулятора. Разрыв резины уплотнителя. Это механическое повреждение, которое появляется, когда неаккуратно пользуются дверцей. Чтобы открыть агрегат, нужно пользоваться специальной ручкой, а не тянуть за уплотнитель. Если появился разрыв резины, то уплотнитель следует заменить. Лучше всего эту работу сделает специалист. Крайне мало холода в морозильной камере. Такую проблему может спровоцировать не закрытая полностью, дверца камеры. Вторым возможным вариантом объяснения недостатка может служить то, что сгорели нагреватели системы оттайки. В результате на испарителе морозильной камеры не происходит оттаивания снежной «шубы». Иногда источником недостатка является засор дренажной системы. Эту неполадку можно достаточно быстро устранить.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________





Ремонт холодильников Stinol 103 в Ставрополе, цена услуг в службе Тандем

Хорошего мастера, который способен выполнить ремонт холодильников Stinol 103, в Волгограде найти достаточно сложно. Здесь много самоучек, которые знакомы только с некоторыми проблемами и не способны устранять сложные поломки. Есть и компании, которые за работу просят немалые деньги. Но, также есть наш сервис Тандем. Мы помогаем клиентам решать проблемы за небольшую плату, работаем с лучшими специалистами города. Они устранят любую неисправность максимум за пару часов.

Основные поломки холодильников Stinol 103

Ремонт холодильников Стинол 103 в большинстве случаев требуется при появлении таких поломок:

  • с возрастом или по причине механического воздействия в системе охлаждения могут образовываться трещины, через которые улетучивается хладагент. Это приводит к потере температуры. Так как Стинол 103 оборудован двумя такими системами, то недостаточное охлаждение наблюдается только в одной из камер. Мастеру придется искать утечку и проводить ремонт системы;
  • такая же ситуация происходит в случае засорения капиллярной трубки. Фреон не циркулирует по системе, поэтому прибор вырабатывает недостаточно холода;
  • часто требуется ремонт холодильников Stinol 103 по причине поломки компрессора. Он запускается и практически сразу затухает;
  • неисправность термостата приводит к тому, что мотор либо не запускается, либо не останавливает работу.

Наши мастера отремонтировали десятки холодильников в Волгограде с этими и другими неполадками. Они идеально знают устройство и способы устранения всех проблем.

Характеристики холодильника Стинол 103

Тип

Двухкамерный

Количество дверей, камер

2

Количество компрессоров

2

Габариты (В/Ш/Г), мм

1850/600/600

Допустимое количество продуктов для замораживания, кг/24 часа

12

Температура в морозилке (минимальная)

-18

Режим суперзаморозки

Есть

Объем (общий/в холодильной камере/в морозильной камере), л

340/200/140

Как формируется стоимость ремонта?

Стоимость ремонта холодильников Стинол 103 невозможно определить, не осмотрев устройство. Сначала мастер проведет диагностику и найдет неисправности, протестирует компоненты, нуждающиеся в восстановлении, и определит способы решения проблемы. Затем рассчитает цену, исходя из количества и сложности манипуляций, которые придется выполнять.

Если нужна замена комплектующих, то к сумме прибавится и цена на них.

Также общая стоимость будет зависеть от расценок выбранного исполнителя и места жительства заказчика. Для клиентов из Волгограда ремонт обойдется дешевле, чем для жителей области. Последним придется возместить ремонтнику средства, потраченные на проезд.

В Тандем, для получения бесплатной консультации или оформления заявки, вы можете позвонить в любой день с 5 до 22 часов. Обращайтесь, мы вам поможем.

Ремонт холодильников своими руками стинол 103

Мы постараемся ответить на вопрос: ремонт холодильников своими руками стинол 103 по рекомендациям подлинного мастера с максимально подробным описанием.

Холодильники марки STINOL получили широкое распространение в России. Опыт эксплуатации подобных холодильников показывает, что уже спустя 5—7 лет в них выходит из строя регулятор температуры (или терморегулятор). Наиболее частой причиной этого является нарушение герметичности сильфона — термочувствительного элемента в составе регулятора. Причина в том, что ресурс этих приборов, выпускаемых немецкой фирмой RANCO, составляет около 5 лет. Рассмотрим неисправности терморегуляторов серии «К» в холодильниках «Stinol-101/103», а также порядок их замены.

  • Отличие холодильников STINOL моделей 101 и 103 в том, что во второй установлено два компрессора (отдельно на холодильную и морозильную камеры). Схемы включения компрессоров в этих холодильниках практически идентичны, за исключением типов элементов системы автоматики (см. соответственно рис. 1 и 2).

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Рис. 1 Схема электрическая принципиальная холодильника STINOL-101

Рис. 2 Схема электрическая принципиальная холодильника STINOL-103

  • В статье не приводятся дефекты холодильников, вызванные неисправностью компрессоров, тепловых и пусковых реле, а также других элементов.
Возможные дефекты холодильников, при которых требуется проверка, а при необходимости и замена регуляторов температуры
  1. Компрессор холодильника не включается при любом положении ручки регулятора температуры. При передвижении ручки в положение ВЫКЛЮЧЕНО отсутствует характерный щелчок.
  2. Компрессор холодильника постоянно работает даже в положении ручки регулятора температуры ВЫКЛЮЧЕНО. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.
  3. Температура в МК и ХК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулятора температуры.

На примере холодильника «Stinol-103» рассмотрим порядок замены терморегулятора ХК типа К-59 (маркировка типа и номеров выводов нанесена на его корпусе). Этапы замены показаны на рис. 3—9.

С помощью шила или тонкой отвертки поддевают ручки регуляторов температуры и снимают их (на рис. 3 показана левая ручка).

Затем снимают декоративную накладку 2. Накладка имеет 6 выступов, которые удерживают
ее в приборной панели управления. Два выступа находятся по бокам накладки и по два (снизу и сверху) на расстоянии 17 см от ее краев. Так как накладка выполнена из хрупкого материала, при ее демонтаже соблюдают осторожность. Сняв накладку, отворачивают гайки 1 крепления регуляторов температуры (рис. 4).

Затем отворачивают шестигранные винты крепления приборной панели управления. Следует учесть, что при снятии панели последними отворачивают винты крепления навески двери 1 (рис. 5).

Дверь при этом необходимо поддерживать. Отвернув все винты, приподнимают панель и снимают дверь. Затем на задней части холодильника отворачивают винты крепления и снимают верхнюю крышку.

Вынимают терморегулятор из приборной панели (рис. 6), предварительно отключив от него контактные соединители.

Чтобы не перепутать соединители при подключении нового регулятора, их следует промаркировать. В ХК отворачивают пластмассовую накладку 1 (рис. 7) и освобождают капиллярную трубку 2.

Снимают блок освещения 1 (рис. 8), предварительно вывернув утопленный в его корпусе винт.

Вытягивают капиллярную трубку терморегулятора наружу через отверстие 2.

Устанавливают и подключают новый терморегулятор. При этом обращают особое внимание на то, чтобы не повредить капиллярную трубку. На конце трубки есть участок, где отсутствует изоляционный материал. При монтаже трубки следят за тем, чтобы этот конец был полностью скрыт под декоративной накладкой 1 (рис. 7). Чтобы сохранить герметичность ХК, закрывают отверстие на задней части холодильника, образовавшееся при монтаже/демонтаже капиллярной трубки, пластической массой 1 (рис. 9).

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Так как длина капиллярной трубки значительно больше необходимой, ее аккуратно укладывают в свободные полости под верхней крышкой холодильника.

Сборку холодильника выполняют в обратной последовательности. Следует учесть, что после установки двери винты крепления ее навески 1 (рис. 5) заворачивают в последнюю очередь.

Понятно, что терморегуляторы в домашних условиях проверить невозможно, для этого нужно специальное оборудование. Однако есть простой способ проверки «на глазок» этих приборов. При комнатной температуре контакты 3 и 4 терморегуляторов серии «К» должны быть замкнуты. При возникновении признаков неисправности 1, замыкают перемычкой его конт. 3 и 4. Если после этого компрессор включится, можно сделать вывод, что терморегулятор неисправен, и его необходимо заменить.

Следует отметить, что терморегуляторы имеют настроечные винты. Они, как правило, закрашены краской и их регулировка без специального оборудования не рекомендуется.

В таблице 1 приведены технические характеристики терморегуляторов серии «К».

КАРАВАНЕРЫ.РФ БЕЗ ПОЛИТИКИ. Форум друзей-караванеров.

Шарапов » 22 апр 2016, 12:59

Само реле. Было: K59 L 1260, стало K59 L 1275
[url][URL=http://radikal.ru/big/9045efa0d1364ffe87e444599be54716]

[/url][/url]

Номера клемм
[url][URL=http://radikal.ru/big/759c8cf6aeee42fe839a0de8ad67327a]

[/url][/url]

Ну и до кучи

счастливое замыкание:
[url][URL=http://radikal.ru/big/79a1240bb6424abfb0ef437355b70334][/url][/url]

Grani111 » 22 апр 2016, 20:44

Не секрет, что холодильники марки STINOL получили широкое распространение в России. Высокие технические и потребительские характеристики, а также низкая цена сделали эту марку поистине народной. Однако опыт эксплуатации подобных холодильников показывает, что уже спустя 5-7 лет в них выходят из строя регуляторы температуры (или терморегуляторы). Наиболее частой причиной этого является нарушение герметичности сильфона (термочувствительного элемента в составе регулятора). Причина в том, что ресурс этих приборов, выпускаемых немецкой фирмой RANCO, составляет около 5 лет. В этой статье мы остановимся на выявлении неисправностей терморегуляторов серии «К» в холодильниках «Stinol-101/103», а также порядке их замены.

Возможные дефекты холодильников, при которых требуется проверка, а при необходимости и замена регуляторов температуры

2. Компрессор холодильника постоянно работает даже в положении ручки регулятора температуры ВЫКЛЮЧЕНО. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.

3. Температура в МК и ХК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулятора температуры.

На примере холодильника «Stinol-103» рассмотрим порядок замены терморегулятора ХК типа К-59 (маркировка типа и номеров выводов нанесена на его корпусе). Этапы замены показаны на рис. 3-9.

С помощью шила или тонкой отвертки поддевают ручки регуляторов температуры и снимают их (на рис. 3 показана левая ручка).

В холодильнике «Stinol-101» имеется только одна ручка регулятора температуры.

Затем снимают декоративную накладку 2. Накладка имеет 6 выступов, которые удерживают ее в приборной панели управления. Два выступа находятся по бокам накладки и по два (снизу и сверху) на расстоянии 17 см от ее краев. Так как накладка выполнена из хрупкого материала, при ее демонтаже соблюдают осторожность. Сняв накладку, отворачивают гайки 1 крепления регуляторов температуры (рис. 4). Затем отворачивают шестигранные винты крепления приборной панели управления. Следует учесть, что при снятии панели последними отворачивают винты крепления навески двери 1 (рис. 5). Дверь при этом необходимо поддерживать. Отвернув все винты, приподнимают панель и снимают дверь. Затем на задней части холодильника отворачивают винты крепления и снимают верхнюю крышку.

Вынимают терморегулятор из приборной панели (рис. 6), предварительно отключив от него контактные соединители. Чтобы не перепутать соединители при

подключении нового регулятора, их следует промаркировать.

В ХК отворачивают пластмассовую накладку 1 (рис. 7) и освобождают капиллярную трубку 2. Снимают блок освещения 1 (рис. 8), предварительно вывернув утопленный в его корпусе винт. Вытягивают капиллярную трубку терморегулятора наружу через отверстие 2.

Устанавливают и подключают новый терморегулятор. При этом обращают особое внимание на то, чтобы не повредить капиллярную трубку. На конце трубки есть участок, где отсутствует изоляционный материал. При монтаже трубки следят за тем, чтобы этот конец был полностью скрыт под декоративной накладкой 1 (рис. 7). Чтобы сохранить герметичность ХК, закрывают отверстие на задней части холодильника, образовавшееся при монтаже/демонтаже капиллярной трубки, пластической массой 1 (рис. 9). Так как длина капиллярной трубки значительно больше необходимой, ее аккуратно укладывают в свободные полости под верхней крышкой холодильника.

Понятно, что терморегуляторы в домашних условиях проверить невозможно, для этого нужно специальное оборудование. Однако есть простой способ проверки «на глазок» этих приборов. При комнатной температуре контакты 3 и 4 терморегуляторов серии «К» должны быть замкнуты. При возникновении признаков неисправности 1 (см. в начале статьи), замыкают перемычкой его конт. 3 и 4. Если после этого компрессор включится, можно сделать вывод, что терморегулятор неисправен, и его необходимо заменить.

Следует отметить, что терморегуляторы имеют настроечные винты. Они, как правило, закрашены краской и их регулировка без специального оборудования не рекомендуется.

В таблице приведены технические характеристики терморегуляторов серии «К».

Холодильники марки STINOL получили широкое распространение в России. Опыт эксплуатации подобных холодильников показывает, что уже спустя 5—7 лет в них выходит из строя регулятор температуры (или терморегулятор). Наиболее частой причиной этого является нарушение герметичности сильфона — термочувствительного элемента в составе регулятора. Причина в том, что ресурс этих приборов, выпускаемых немецкой фирмой RANCO, составляет около 5 лет. Рассмотрим неисправности терморегуляторов серии «К» в холодильниках «Stinol-101/103», а также порядок их замены.

  • Отличие холодильников STINOL моделей 101 и 103 в том, что во второй установлено два компрессора (отдельно на холодильную и морозильную камеры). Схемы включения компрессоров в этих холодильниках практически идентичны, за исключением типов элементов системы автоматики (см. соответственно рис. 1 и 2).

Рис. 1 Схема электрическая принципиальная холодильника STINOL-101

Рис. 2 Схема электрическая принципиальная холодильника STINOL-103

  • В статье не приводятся дефекты холодильников, вызванные неисправностью компрессоров, тепловых и пусковых реле, а также других элементов.
Возможные дефекты холодильников, при которых требуется проверка, а при необходимости и замена регуляторов температуры
  1. Компрессор холодильника не включается при любом положении ручки регулятора температуры. При передвижении ручки в положение ВЫКЛЮЧЕНО отсутствует характерный щелчок.
  2. Компрессор холодильника постоянно работает даже в положении ручки регулятора температуры ВЫКЛЮЧЕНО. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.
  3. Температура в МК и ХК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулятора температуры.

На примере холодильника «Stinol-103» рассмотрим порядок замены терморегулятора ХК типа К-59 (маркировка типа и номеров выводов нанесена на его корпусе). Этапы замены показаны на рис. 3—9.

С помощью шила или тонкой отвертки поддевают ручки регуляторов температуры и снимают их (на рис. 3 показана левая ручка).

  • в холодильнике «Stinol-101» имеется только одна ручка регулятора температуры.Затем снимают декоративную накладку 2. Накладка имеет 6 выступов, которые удерживают ее в приборной панели управления. Два выступа находятся по бокам накладки и по два (снизу и сверху) на расстоянии 17 см от ее краев. Так как накладка выполнена из хрупкого материала, при ее демонтаже соблюдают осторожность. Сняв накладку, отворачивают гайки 1 крепления регуляторов температуры (рис. 4).

Затем отворачивают шестигранные винты крепления приборной панели управления. Следует учесть, что при снятии панели последними отворачивают винты крепления навески двери 1 (рис. 5).

Дверь при этом необходимо поддерживать. Отвернув все винты, приподнимают панель и снимают дверь. Затем на задней части холодильника отворачивают винты крепления и снимают верхнюю крышку.Вынимают терморегулятор из приборной панели (рис. 6), предварительно отключив от него контактные соединители.

Чтобы не перепутать соединители при подключении нового регулятора, их следует промаркировать. В ХК отворачивают пластмассовую накладку 1 (рис. 7) и освобождают капиллярную трубку 2.

Снимают блок освещения 1 (рис. 8), предварительно вывернув утопленный в его корпусе винт.

Вытягивают капиллярную трубку терморегулятора наружу через отверстие 2. Устанавливают и подключают новый терморегулятор. При этом обращают особое внимание на то, чтобы не повредить капиллярную трубку. На конце трубки есть участок, где отсутствует изоляционный материал. При монтаже трубки следят за тем, чтобы этот конец был полностью скрыт под декоративной накладкой 1 (рис. 7). Чтобы сохранить герметичность ХК, закрывают отверстие на задней части холодильника, образовавшееся при монтаже/демонтаже капиллярной трубки, пластической массой 1 (рис. 9).

Так как длина капиллярной трубки значительно больше необходимой, ее аккуратно укладывают в свободные полости под верхней крышкой холодильника.

Сборку холодильника выполняют в обратной последовательности. Следует учесть, что после установки двери винты крепления ее навески 1 (рис. 5) заворачивают в последнюю очередь.

Понятно, что терморегуляторы в домашних условиях проверить невозможно, для этого нужно специальное оборудование. Однако есть простой способ проверки «на глазок» этих приборов. При комнатной температуре контакты 3 и 4 терморегуляторов серии «К» должны быть замкнуты. При возникновении признаков неисправности 1, замыкают перемычкой его конт. 3 и 4. Если после этого компрессор включится, можно сделать вывод, что терморегулятор неисправен, и его необходимо заменить.Следует отметить, что терморегуляторы имеют настроечные винты. Они, как правило, закрашены краской и их регулировка без специального оборудования не рекомендуется.В таблице 1 приведены технические характеристики терморегуляторов серии «К».

Холодильники отечественного бренда Stinol с итальянским происхождением – надежная техника европейского уровня с отличными характеристиками. Пользователи отмечали у этих бытовых приборов такие отличительные особенности, как качественную сборку, надежность, долговечность и демократическую цену. Несмотря на то, что устройства этого бренда уже не выпускаются, во многих российских семьях еще работают агрегаты компании Stinol. Но даже при бережной эксплуатации с течением времени возникают различные неисправности у холодильника Стинол. В данном обзоре рассмотрим, с какими трудностями сталкиваются владельцы разных моделей этих кухонных агрегатов.

Холодильники этого бренда состоят из металлического шкафа стандартной прямоугольной формы с встроенной внутренней камерой. Морозилка произведена из прочного полистирола. Между двумя блоками заполнен пенополиуретан, который является мощным теплоизоляционным материалом. Капиллярный трубопровод выполняет в схеме роль дросселирующего прибора. Благодаря этой детали холодильник становится чувствительным к повышенной влажности и загрязнениям.

В зависимости от линейки модельного ряда в технике установлены 1-2 компрессора, которые имеют вертикальную ось вращения. Деталь располагается в нижнем блоке шкафа. Устройство представляет собой змеевик из стальной трубки, зафиксированный в металлические пластинки.

Существуют два вида испарителя:

  1. Статический прибор. Он располагается на полках.
  2. Система NoFrost. Она расположена в специальном отсеке.

Чтобы выяснить возможную причину неполадки, необходимо тщательно обследовать агрегат на рабочее состояние элементов:

  • проверить основные узлы на коррозию деталей, деформацию, механические повреждения компонентов, нарушение защитных покрытий;
  • исследовать аппарат на герметичность, прочность крепления деталей и устройств автоматики;
  • проверить 3 функциональных параметра устройства: температуру в морозилке и возле задней стенки шкафа, потребляемую мощность.

Вся модельная линейка холодильных агрегатов отличается надежностью, функциональностью и высоким качеством сборки. Однако они, как и кухонная техника других брендов, не застрахованы от возникновения различных поломок. Рассмотрим типовые неисправности, характерные для линейки Stinol.

Если шкаф неисправный, то на статическом испарителе накапливается тонкий слой инея. В результате в контейнере для сбора конденсата скапливается значительное количество жидкости.

Дефекты этого состояния холодильника объясняются нарушением герметичности камеры вследствие:

  • разрыва или неплотного прилегания уплотнителя;
  • деформации конструкции холодильного агрегата;
  • наличия щелей между резиновыми уплотнителями двери и поверхностями морозильного шкафа.

Возможные неисправности с уплотнительной резиной восстанавливаются при помощи фена для сушки и укладки волос мощностью в 1-1,5 кВт. Для этого нужно разогреть горячей струей резиновый уплотнитель в месте прилегания. Потом растянуть его, чтобы форма детали изменилась. После манипуляции дверь необходимо закрыть. Холодильный аппарат можно использовать после того, как остынет уплотнитель. Если защитный слой порвался, его следует заменить.

Неплотное прилегание уплотнителя

Очень частые поломки возникают с устройствами автоматики и компонентами электрической цепи. К ним относят:

  • неисправное пусковое или тепловое реле;
  • поломки компрессора, вентилятора и других составных компонентов;
  • снижение сопротивления изоляции электрической схемы;
  • неисправность термопредохранителя или нагревателя оттайки в технике с системой «Ноу Фрост»;
  • дефект морозилки, таймера;
  • поломку нагревателя поддона испарителя;
  • засорение мелкими частицами дренажной системы.

Устранение неисправностей автоматики в холодильнике Stinol состоит в выявлении дефектного элемента, ремонте, а в случае невозможности отремонтировать поломку – замене детали на новую запчасть.

Если завышен объем хладагента при заправке устройства, то в морозилке температура держится менее -18 0 С, холодильная камера холодная, обратная трубка покрывается конденсатом или слоем инея. Чтобы нормализовать рабочий процесс устройства, после двухчасовой обкатки корректируют дозу хладона.

В том случае, если заправочная дозировка, наоборот, занижена, холодильный шкаф теплый и температура снижена более чем на -25 0 С. При этом на задней стенке может частично образовываться иней. Так же, как и в предыдущем случае, необходимо дозировать недостаток хладагента до нормы.

Если произошла утечка хладона, в этих местах появляются маслянистые пятна. Устранение этой проблемы состоит в заправке агрегата хладоном или в замене сборочного компонента на новую деталь.

Предупреждение! Пары хладона – ядовитый газ, поэтому из холодильника он отбирается специальные в хладоприемники. После любых работ с хладагентом помещение проветривается не менее 15 минут.

Существуют несколько типовых поломок агрегатов Стинол, которые проявляются по определенным признакам. В таблице рассмотрим основные проблемы с холодильниками этой марки, и как они проявляются:

обрыв обмоток компрессора;

не функционирует терморегулятор или пускозащитное реле;

обрыв цепи термоплавкого предохранителя;

заклинивание таймера в режиме оттаивания;

произошло нарушение контактов в соединении электросхемы из-за окисления

не функционируют биметаллическая пластина защитного реле или катушка пускового реле

резина уплотнителя потеряла эластичность и форму;

компрессор снизил производительность;

произошло засорение капиллярного трубопровода или фильтра-сушителя;

нарушена целостность электроцепей

не отрегулирована ручка терморегулятора

произошла разгерметизация системы

засорение отводящей трубки мелкими частицами

Рассмотрим наиболее частные неисправности некоторых моделей

    Двухкамерный холодильный прибор Стинол 102. Аппарат имеет два компрессора с уникальной системой оттаивания морозилки NoFrost. Фронтальная панель оборудована двумя термостатами. Особенностью модели является циркуляция воздуха между морозилкой и ребрами испарителя за счет электровентилятора. К частой поломке техники относят неисправность термореле (в схеме ТН1 или ТН2). Чтобы убедиться в неисправности детали, необходимо снять провода с контактов под номерами 3, 4 и замкнуть перемычкой их между собой. Если после манипуляции компрессор запустится – поломка в реле. Может быть так, что техника не охлаждает при работающем компрессоре при холодном конденсаторе. В этом случае может быть утечка фреона.
  • Стинол 103. У холодильных аппаратов этой модели типичная проблема – выход из строя регулятора температуры. Это связано с техническими характеристиками термоэлементов, которые рассчитаны на пятилетний срок эксплуатации. Из-за этого дефекта может быть завышена температура в двух камерах, в результате чего агрегат будет вести себя нестабильно. Со временем может быть нарушены соединения электросхемы из-за окисления или подгорания контактов, различных обрывов и других поломок. Если вышел из строя пусковое или тепловое реле, то не включается компрессор.
  • Стинол 110 – наиболее распространенная модель. Холодильники состоят из вместительного холодильного отделения и небольшой морозилки, которая оснащена системой NoFrost. Типовые поломки этого агрегата ничем не отличаются от неисправностей 102-й модели. Может быть неисправен терморегулятор Т1, таймер ТИМ-0.
  • Часто выходит из строя регулятор температуры. Это связано с тем, что у терморегулятора немецкой фирмы Ranko, которые устанавливались в холодильнике, малый рабочий ресурс – примерно 5-6 лет. При неработающем регуляторе температуры в холодильнике будет не запускаться компрессор. Чтобы исключить другие поломки, необходимо проверить исправность этой детали.

    В домашних условиях трудно проверить, работает или нет устройство. Однако существует 2 способа для определения рабочего состояния.

    1. Контакты регулятора под номерами 3 и 4 (на схеме 103-й модели они обозначены как TH 1 или TH 2) должны быть замкнутыми. Благодаря этому поддерживается целостность электроцепи и подача напряжения сети на вход компрессора (в схеме CO 1 или CO 2). Необходимо определить, идет ли питающее напряжение на контакты регулятора. Если его нет, то проверяется целостность всей цепи от розетки электрической сети, если есть – отключается питание и прозваниваются контакты. В случае их обрыва деталь нужно заменить.
    2. Можно также замкнуть перемычкой входные контакты термостата. Если компрессор заработает, значит, регулятор неисправен. В противном случае поломка произошла не с ним. Неисправность определяется также на слух: при механическом повороте переключателя терморегулятора происходит щелчок. Если его нет, то высока вероятность неисправности запчасти.

    Любые неисправности холодильного агрегата, чей срок эксплуатации более 10-15 лет, требуют тщательного осмотра специалистом. Ремонт холодильников Stinol чаще всего заключается в замене износившейся детали. Если купить качественные оригинальные запчасти и есть опыт в электромонтажных работах, можно заменить запчасть своими руками. Если поломки возникают слишком часто, стоит задуматься над покупкой более современного варианта холодильного прибора.

    Особенностью двухкамерного холодильника «Стинол-103» является его холодильный агрегат, сконструированный по двухкомпрессорной схеме. Среди плюсов подобного подхода к конструированию бытовых холодильников стоит отметить появляющуюся возможность раздельного регулирования температуры в камерах и реализацию включаемого пользователем режима суперзаморозки. Кроме того, в подобных холодильниках можно отключить одну (любую) из камер, оставив работать другую.

    Конденсатор холодильного агрегата данной модели составлен из двух независимых секций. Каждый из контуров агрегата снабжен собственным независимым испарителем.

    Система автоматической разморозки испарителя морозильной камеры (No Frost) в данной модели не применяется.

    Холодильник Стинол Stinol-103 – двухкамерный холодильник с двумя независимыми компрессорами. Морозильная камера, требующая разморозки в среднем 1-2 раза в год, расположена в нижней части шкафа. Холодильная камера охлаждается за счёт запененного плачущего испарителя, расположенного за пластиком задней стенки. Температура в каждой камере регулируется двумя независимыми терморегуляторам, расположенными в верхней части шкафа. Датчик термостата холодильной камеры расположен на плачущем испарителе.

    Заявка на холодильник Стинол Stinol-103, выпуска середины 90-х годов поступила с жалобой на полное отсутствие холода в холодильной камере.

    Для проведения диагностики такой неисправности, в этой модели необходимо демонтировать декоративную накладку, закрывающую панель управления.

    Сняв накладку нужно открутить винты крепления панели и перевернуть её. После чего возможно добраться до независимых термостатов. При проверке была обнаружена неисправность терморегулятора холодильной камеры. Он не давал питания на мотор холодильной камеры. Компрессор не включался и не охлаждал плачущий испаритель, расположенного в холодильной камере.

    Для устранения поломки холодильника требовалась замена терморегулятора холодильника Стинол. Были проведены работы по демонтажу старого термостата, с частичной разборкой шкафа холодильника (снятием верхней крышки) и отсоединения крепления сильфонной трубки от испарителя.

    Производя ремонт холодильника Стинол Stinol 103, была заменен неисправный термостат. Далее были проведены необходимые работы по монтажу снятых элементов и первый запуск компрессора холодильной камеры после проведения ремонта.

    В завершение была установлена декоративная планка, а регуляторы температур обеих камер были поставлены в среднее положение.

    На этой заявке, замена термостата холодильной камеры холодильника Стинол Stinol, полностью восстановила работоспособность холодильника. Других дефектов на момент проверки обнаружено не было.

    Чтобы иметь полное представление об электрических схемах холодильников, нам необходимо возвратиться в 70-е годы прошлого столетия, где в нашей отечественной технической литературе можно узнать было подробное описание всех видов холодильников тех лет.

    В современных схемах мы можем наблюдать: термостат камеры холодного хранения с заземлением, переключатель компенсации температуры, нагреватель, реле защиты от перегрева, компрессор с заземлением, устройство защиты от сверх токов, контакт установленный на дверце и лампу. Устройство защиты от сверх токов представляет собой принцип действия электромагнита, при сверх токах стержень в обмотке притягивается к полюсам магнитопровода, контакт при этом размыкается, происходит разрыв в электрической цепи. При стабилизации тока возвратная пружина приводит стержень в исходное положение и контакт замыкает электрическую цепь.

    конденсатор холодильника змеевик

    Реле защиты от перегрева работает по принципу подвижности биметаллической пластины до определенного нагрева, температурный нагрев устанавливается в резисторе-нагревателе отдающему тепло биметаллической пластине, определенный нагрев резистора создает ток.

    Из электротехники нам известно, что тем меньше в электрической цепи сопротивление,- тем больше сила тока, а значит резистор имеет свое определенное сопротивление на температурный режим. Итак пластина под воздействием тепла деформировалась,- контакт разомкнулся.

    Температура нагрева пластины понизилась- пластина приняла исходное положение,- электрическая цепь замкнулась. Нагреватель выполнен в виде обыкновенной спирали накаливания. Компрессор установлен в холодильниках однофазный, с коротко замкнутым ротором. В схеме также имеется лампа, включенная в электрической схеме параллельно, с выведенным контактом на дверце холодильника, контакт замыкается при открывании дверцы.

    Работа холодильного контура

    Для холодильников напольного типа холодильный агрегат имеет нижнее расположение мотор — компрессора. Герметичный холодильный агрегат состоит в основном из:

    • мотор — компрессора;
    • конденсатора;
    • испарителя

    и представляет из себя циркулирующую замкнутую систему.

    холодильный контур с двумя мотор — компрессорами

    Для циркуляции используется хладагент фреон. При работе мотор — компрессора пары фреона всасываются из испарителя по всасывающей трубке в кожух мотор — компрессора и затем фреон поступает в цилиндр.

    Далее, горячие пары фреона из цилиндра компрессора нагнетаются под давлением в конденсатор. Из за малого сечения капиллярной трубки — давление фреона в конденсаторе повышается. Хладагент конденсируется при высоком давлении и на конечных витках змеевика конденсатора накапливается фреон в жидком состоянии.

    устройство холодильного агрегата

    По капиллярной трубке из конденсатора фреон поступает в испаритель. Попадая в испаритель, жидкий фреон начинает кипеть, так как в испарителе создается низкое давление. Происходит поглощение тепла из окружающей среды, то есть из холодильной камеры.

    Поглощенное тепло вместе с хладагентом обратно поступает через мотор — компрессор в конденсатор змеевик.

    Электрическая схема холодильника

    схема холодильника Стинол

    Данная схема содержит следующие соединения:

    – соединенных в электрической схеме последовательно. Параллельно в схеме соединены две лампочки:

    • индикаторная лампа SL1;
    • лампа освещения холодильной камеры L1

    Причины не включения холодильника могут быть различны:

    • отключен однополюсной автомат в групповом щитке,
    • отключен автомат над электросчетчиком в квартире,
    • нет контакта вилки с розеткой,
    • не включен регулятор температуры в холодильнике,
    • сработало реле защиты от перегрева холодильника и Вы тут же вновь включили холодильник.

    терморегулятор холодильника Стинол

    Неисправность терморегулятора сказывается на работе холодильника:

    • длительность работы;
    • продолжительное не включение;
    • непрерывность работы.

    Обычно таковой причиной неисправности терморегулятора холодильника является окисление контактов.

    В случае поломки, неисправности терморегулятора — следует его разобрать и зачистить контакты биметаллической пластины.

    При неисправности пускового реле, может выйти из строя:

    • пусковая обмотка мотор — компрессора;
    • рабочая обмотка мотор — компрессора,

    – в зависимости от характера неисправности.

    пускозащитное реле мотор — компрессора

    электрическая схема пускового и защитного реле

    Защитное реле является токовым предохранителем электродвигателя мотор — компрессора. Неисправность защитного реле приводит к выходу из строя электродвигателя либо отключение как такового отключение электродвигателя без воздействия терморегулятора.

    Либо другими словами, при резком повышении силы тока скачке напряжения в электрической сети и неисправности защитного реле, — перегорают обмотки статора электродвигателя.

    Так же для холодильников типична такая неисправность как частое срабатывание защитного реле, что приводит к включениям и выключениям мотор — компрессора без участия терморегулятора.

    Ремонт, с последующей установкой либо заменой мотор — компрессора для холодильного агрегата, представляет из себя более объемное выполнение работ. В целом, при проведении ремонта холодильного агрегата применяется пайка и сварка.

    мотор — компрессор холодильника

    Стальные и медные трубки соединяют между собой пайкой серебряным припоем.

    Крышку кожуха мотор — компрессора сваривают стальным электродом.

    В зависимости от характера проводимых работ при ремонте холодильного агрегата, могут использоваться следующие виды соединений:

    • пайка оловом;
    • стыковая электросварка;
    • электродуговая сварка;
    • аргонодуговая сварка;
    • пайка медью;
    • пайка серебряным припоем.

    Подобные работы, по проведению ремонта холодильного агрегата, требуют в отдельных случаях специализированных условий, то есть выполняются в мастерских помещениях.

    горелка газовая для пайки медных труб

    Испаритель и конденсатор змеевик из алюминия, — соединяются с медными трубками через переходные медно — алюминиевые патрубки. Алюминиевая сторона патрубка приваривается к испарителю аргонодуговой сваркой. Медная сторона патрубка припаивается серебряным припоем.

    медные и бронзовые фитинги под пайку

    Аргонодуговая сварка выполняется специальной горелкой с применением присадочного материала. Свариваемые детали предварительно очищаются металлической щеткой и обезжириваются бензином.

    При сварке кожуха мотор — компрессора, работу следует проводить как можно быстро, чтобы не перегреть крышку с контактами.

    Для проведения стыковой электросварки отдельных деталей, вполне подойдет бытовой сварочный аппарат с питанием на 220В.

    сварочный аппарат FUBAG TR 220

    Место утечки фреона из холодильного агрегата определяется в условиях мастерской, — под давлением воздуха.

    Следует также помнить, что при пониженном напряжении в электрической сети, контакты пускового реле в момент включения двигателя мотор — компрессора могут не сомкнуться, — в следствии чего пусковая обмотка не будет подключена. Ротор по этой причине не сможет провернуться, а по рабочей обмотке будет протекать ток короткого замыкания. Электродвигатель в этом примере, — может сгореть.

    Видео загрузил Radik Aibashev
    Искать Radik Aibashev 2 год назад

    Новый Год без холодильника? Сложно представить. Сломался холодильник – перестал работать верхний отсек Стинола 103. Никогда не ремонтировал такую технику, но пришлось. Искать терморегулятор некогда и я нашел другой способ https://youtu.be/8bENjQC5KGI

    Уникальное средство для быстрого загара Меланотан 2 https://vk.com/melanotanof

    Официальный сервисный центр отопительного оборудования расскажет о различиях стабилизаторов напряжения и ошибках подключения. Магазин Азбука Тепла предлагает лучшие условия на приобретение отопительного оборудования оптом и в розницу. Доставка и монтаж. Консультации и Сервис.

    Речь идёт не о поломке холодильника, когда он вообще морозит, не переставая, а о том, что может исправить любой хозяин. 1) Испарение из находящихся внутри продуктов; 2) Грамотная разморозка холодильника; 3) Герметичность

    Stinol 110. Ремонт системы No Frost Сайт http://mastercool-kursk.ru Если есть желание помочь проекту WEBMONEY 260087249146 тел. 951-326-50-45

    Засор капиллярной трубки, холодильника Атлант Ссылка на партнерскую программу AIR http://join.air.io/repair

    Холодильник STINOL однажды перестал отключаться, работая постоянно. Пощупал компрессор, он оказался сильно горячим.

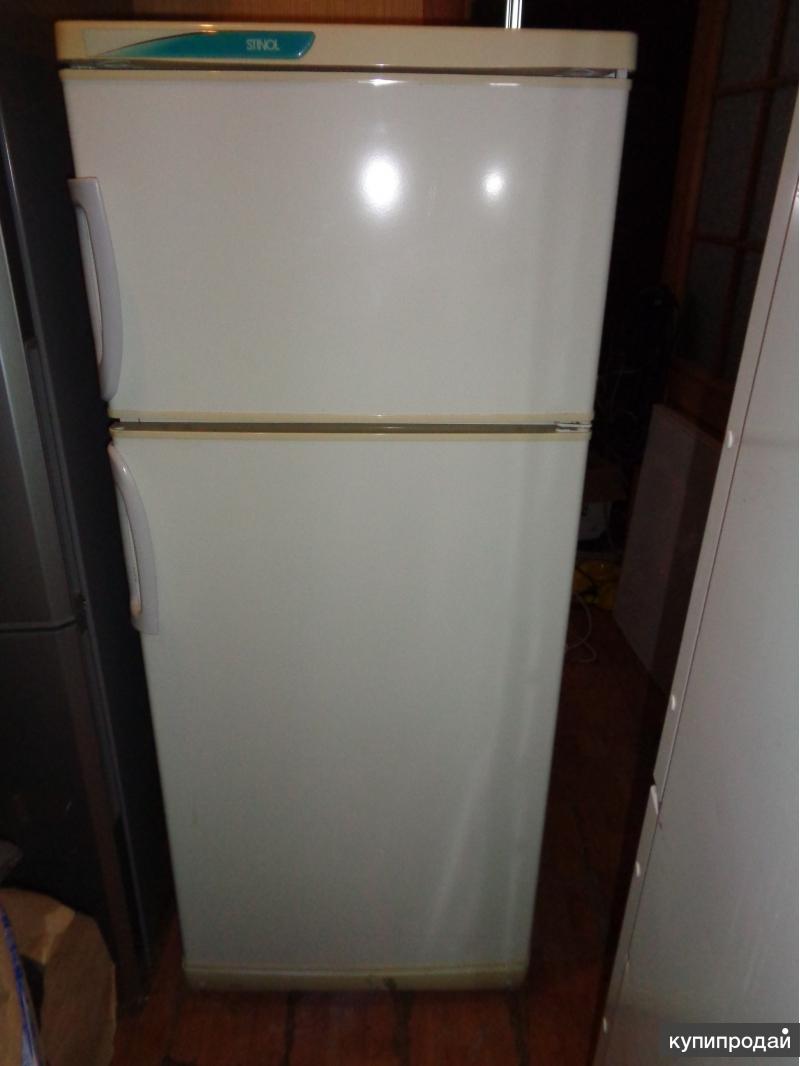

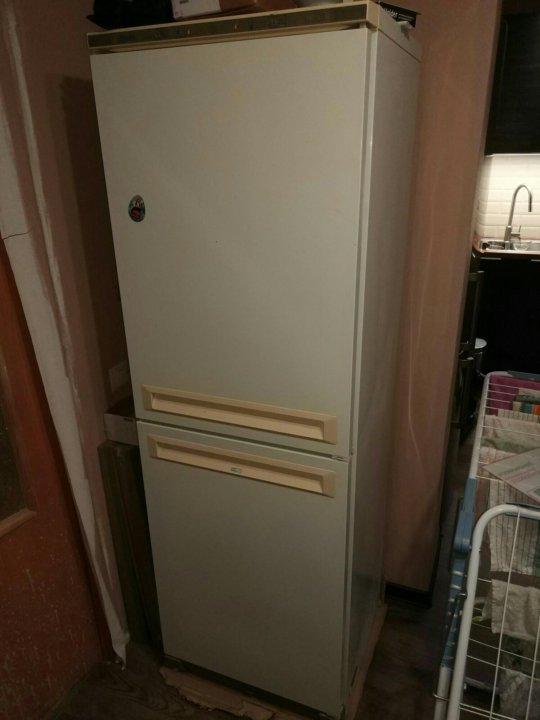

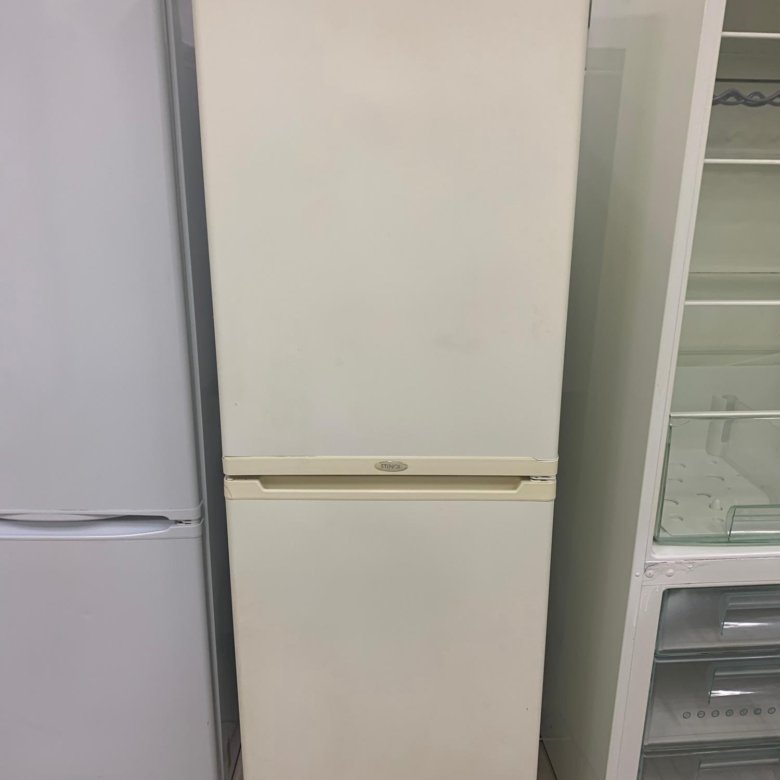

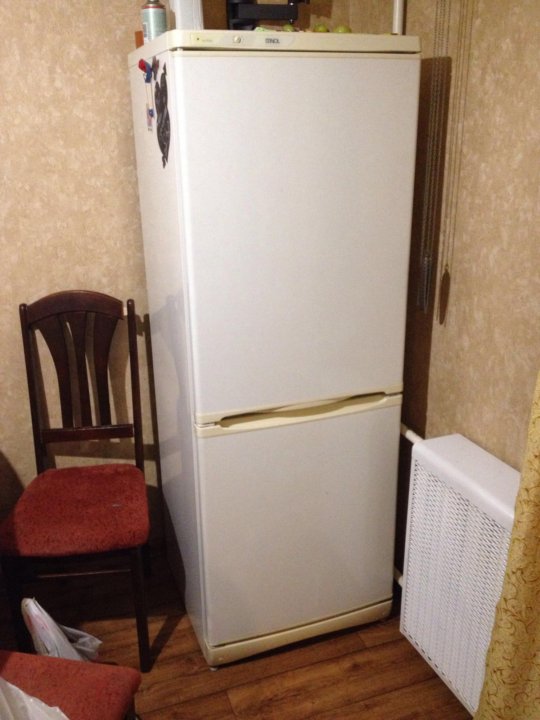

    Холодильники Стинол – детище перестройки. Новолипецкий завод начал выпуск продукции в 1993 году, в 1995 году была введена линия с электронной системой управления. Позже на этой же площади организовали производство холодильников другого итальянского бренда Indesit, но запчасти для Стинол продолжают выпускать. Это актуально, холодильники отработали больше 10 лет, узлы требуют замены.

    Все аппараты имеют стандартный металлический корпус и внутреннюю камеру. Между ними проложен теплоизоляционный слой пенополиуретана. Здесь же проходит капиллярный трубопровод и установлен фильтр-осушитель. Система зависима от влажности и загрязнения. Возможные неисправности холодильника Стинол часто связаны с этим обстоятельством.

    Количество компрессоров – 1 или 2. Используется вертикальный вал. Статические испарители выполнены в виде трубок, прикрепленных к полкам. Система Ноу Фрост расположена за камерами, теплопередача ведется потоком воздуха, направляемым вентилятором.

    Характеризуют нормальную работу любого холодильника Стинол, соотношение температуры в морозилке, близко к задней стенке шкафа и потребляемая мощность. Для обнаружения неисправности двухкамерного холодильника Стинол 102 необходимо обследовать его на коррозионный износ и целостность корпуса. Герметичность и прочность крепления узлов предотвратит вибрацию, а значит разрушение габаритных конструкций. Для серии 102 с двумя компрессорами частой неисправностью является выход из строя термореле ТН1 и ТН2.

    Неисправности в электрической схеме и автоматике в любых моделях, в том числе и на холодильнике Стинол RF 305A 008 устраняются после дефектовки – поиска причин отказа оборудования. RF 305A 008 -однокомпрессорная модель с двумя испарителями. Характерной поломкой аппарата является утечка хладагента в контуре обогрева двери. Ремонт заключается в прокладке нового контура, взамен изношенного.

    Известно, за год работы из системы улетучивается часть хладона. После многолетней эксплуатации двухкамерного холодильника Стинол – гарантированной неисправностью станет нехватка хладагента. Переизбыток его также вреден, как недостаток. При появлении в медных трубках или в испарителе свища, видно масляное пятно с месте утечки.

    Серия двухкамерных холодильников Стинол 101 имеет один компрессор для холодного шкафа и морозильной камеры. Если холодильник не включается, возможны причины:

    • неисправность в электропроводке или отсутствие питания в сети;
    • обрыв цепи плавкого предохранителя;
    • не работает компрессор;
    • низкое напряжение в сети.

    Убедиться, в отсутствии напряжения можно, если не включаются индикаторы, не горит внутренний свет при открытой двери холодильника.

    Если плохо работает один из шкафов холодильника Стинол 101, причина в неисправности:

    • терморегулятора одного шкафа;
    • недостатка хладагента;
    • подсоса воздуха в камеру;
    • заедании кнопки быстрой заморозки( холодильник морозит).

    Морозильный шкаф расположен внизу, при недостатке фреона в нем сохраняется минусовая температура, в холодильнике она повышается.

    Используется капельная система разморозки холодильной камеры, если забито сливное отверстие может собираться вода. Морозильник требуется размораживать регулярно. При наростах льда, температура начнет повышаться, растет расход электроэнергии.

    Холодильники Стинол 102 и 103 сходны по конструкции, имеют 2 компрессора, электронное управление и капельную разморозку для холодного шкафа, морозилка очищается от наледи вручную.

    Характерной причиной неисправности холодильника Стинол 103 после 5-7 лет работы становится выход из стоя терморегуляторов ТН1 и ТН2. Производитель заложил в эти узлы 5-летний ресурс. Признаками неисправности термостата двухкамерного рефрижератора считают:

    • компрессор не включается при любом положении регулятора, при переводе в положение «выкл.» отсутствует щелчок реле;
    • мотор постоянно работает, при любом переключении и выключении терморегулятора;
    • температура в камере не снижается даже при максимальном задании.

    Замена терморегулятора в этом случае – единственный способ восстановить работу камеры.

    Зачастую причиной отказа работы одной из камер холодильника Стинол может стать неисправность компрессора. Если после пуска энергетический блок тотчас выключается, нужно проверить состояние обмотки мотора, пусковое реле. Устранют проблему заменой мотокомпрессора. После потребуется проверить систему на герметичность и заполнить ее фреоном.

    Модель холодильника Стинол 104 КШТ-305 (NF3304T) трехкамерная, к холодильнику и верхней морозилке добавлен выдвижной ящик. Разморозка Ноу Фрост используется только для верхней камеры. Система охлаждения имеет один компрессор, независимые испарители для камер.

    К характерным неисправностям холодильника относят:

    • Утечку фреона из контура агрегата с сопутствующими признаками – намерзанием льда в верхнем углу холодильника, повышении температуры, безостановочной работе компрессора и холодному конденсатору.
    • Засорение капиллярного трубопровода холодильника даст знать схожими признаками с утечкой фреона, но первое колено конденсатора будет горячим, остальные нагреваются до комнатной температуры. Если холодильник выключить в первые секунды снизится температура фильтра-осушителя.
    • Засорился фильтр-осушитель – признаки такие же, как если в системе нет хладагента – он не проходит.
    • Компрессор может работать вхолостую, не сжижая газ, признаки этой неисправности в повышении температуры в холодной камере, на морозильник остаточного ресурса может быть достаточно.
    • Неисправный терморегулятор — в камерах не держится температура, корректировка режима остается без последствий, компрессор работает без остановки или не включается.

    Определить неисправность, выполнить диагностику должен мастер, пользуясь приборами, снимая декоративные панели. Самостоятельно можно поменять лампочку, прочистить сливное отверстие для конденсата или заменить уплотнение на двери.

    Холодильник однокомпрессорный, двухкамерный с Ноу Фрост для морозильника и «плачущей» стеной для холодного шкафа. Агрегат имеет сложную электрическую схему в виду использования двух систем разморозки.

    Диагностика неисправностей холодильника Стинол 107L и создание условий для их устранения. Температура в рефрижераторе зависит от термодинамического баланса системы, в которую входят компоненты системы двухагрегатного хладагента. Баланс измениться, если произойдет:

    1. Утечка фреона из холодильного агрегата.
    2. Засорение капиллярного трубопровода холодильного агрегата –проблема для всех холодильников этого бренда.
    3. Засорение фильтра – осушителя.
    4. Потеря производительности мотора компрессора.

    Характерно, контур горячего хладагента вокруг двери выполнен из ржавеющей стали. Через годы проблема проявляется утечкой фреона, при ремонте создают новый контур. Промыть капиллярные трубки, определить работоспособность узлов и произвести ремонт должны специалисты.

    В системе Ноу Фрост может возникнуть неисправность или обрыв в цепи оттайки испарителя, дефект вентилятора. Неправильная работа таймера и засорение сливного отверстия могут привести к обмерзанию поверхностей и нарушению температурного режима в камерах. Дефекты находит и исправляет мастер.

    Причиной некорректной работы холодильника Стирол 107L может быть выход из строя терморегуляторов. Это одна из самых распространенных неисправностей. Отказ датчика сопровождает и похож по признакам на отсутствие фреона, неисправный ТЭН Ноу Фрост, неисправность компрессора. Предварительно определить неисправность датчика температуры можно самостоятельно, прибор не реагирует на команды, нет щелчка при установке режима «выкл».

    Предлагаем посмотреть видео о неисправностях и их устранении в холодильниках Стинол 107L.

    Модель холодильников Стинол 110 с верхним расположением морозильной камеры оказалась самой надежной из всей линейки. Один компрессор прогоняет хладагент по двум испарителям, терморегулятором является электромеханический таймер, обеспечивая режим и включение нагревателя между циклами.

    Частой причиной неисправности в холодильнике Стинол 110, после многолетней эксплуатации, мастера определяют засор капиллярных трубок. В результате в холодильной камере температура высокая. Характерный признак — агрегат отключается самопроизвольно, включать приходится принудительно. По этой же причине может образовываться «шуба». Устранить проблему может специалист, ликвидировав пробку.

    Выход из строя термостата – основная причина отказов оборудования. Именно этой причиной можно объяснить постоянный аварийный сигнал на панели управления. Лампочка горит, потому что в одной из камер недостаточно низкая температура. Причиной может быть неисправный термостат. Как следствие, изменяется цикл работы компрессора.

    Холодильники Стинол 110 почтенного возраста, последний был выпущен в 2005 году. Поэтому недержание температуры может зависеть от уплотнения, его нужно отмыть кипятком или заменить – эластичность и плотность прилегания потеряны. Если вокруг уплотнения есть следы ржавчины, вскоре потребуется замена контура из-за утечки фреона через микротрещины трубок.

    Автор статьи: Артем Кондратьев

    Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

    ✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.5 проголосовавших: 47

    Схема терморегулятора холодильника. Электрические схемы бесплатно

    Датчик температуры позволяет поддерживать необходимое количество холода в холодильнике. При необходимости активирует компрессор, который наполняет технику холодом. И такие «выбросы» создает четко запрограммированные условия внутри холодильной камеры. Слишком жарко? Компрессор включается. Холодный? Выключает.

    Основан на том, что давление в деталях изменяется в зависимости от температуры.Он соединяется или соответствует им, регулируя работу компрессора. Так происходит постоянное поддержание нужного количества холода. Однако нарушение работы может позволить компрессору слишком или недостаточно.

    Признаки того, что пора менять термодатчик

    Предмет важный, поэтому следы поломки будут более чем серьезные и заметные. У них точно не будет сомнений, что пора его заменить. Поэтому проблем с проверкой и последующей заменой термостата холодильника вам не доставят.Признаков поломки:

    • Техника начала превращать продукты в лед. Да, это очень легко заметить. Мы уверены, что она точно не пройдет мимо ваших глаз и моментально заставит задуматься о ремонте. Также такая поломка может проявиться в образовании наледи на стенках техники.
    • Продукты недостаточно охлаждаются. Понятно, что это приведет к ним.
    • Вы слишком или недостаточно слышите работу компрессора. Да, за время работы техники вы наверняка привыкли к шуму, однако изменение частоты может свидетельствовать о поломке.
    • Течи также свидетельствуют о нарушении техники. Лед тает из-за отсутствия холода, который не допускает поломки термостата.

    Инструкция по замене термостата

    1. Проверьте расположение детали

    У старых холодильников он внутри, а у новых снаружи. Разберем случай с его нахождением на двери, но способ подходит для любого холодильника.

    2. Отвинтить болты и снять дверь

    Могут закрываться резиновой накладкой.Сначала демонтируйте ее, затем дверь.

    3. Снимите заднюю дверь

    .

    Скорее всего, держится на винтах с шестигранной головкой.

    4.

    Снимите ручку регулировки температуры .

    Для этого достаточно открутить его от основного корпуса.

    5. Снимите кронштейн и вытащите термостат

    .

    Запомните тип подключения! Приходится подключать новый точно такой же.

    Термостат для холодильника своими руками

    Все началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло.Вращение регулятора термостата не помогло — холод не появился. Поэтому решил не покупать новый блок, что тоже редкость, а сделать сам электронный термостат на attiny85. Отличие оригинального термостата в том, что датчик температуры лежит на полке, а не спрятан в стене. Дополнительно появились 2 светодиода — они сигнализируют о включении блока или температуре выше верхнего порога.

    Схема устройства:



    Для подключения необходимо было провести второй провод 220 В (брал от лампы освещения) для питания трансформатора.

    Разъем, к которому подключен потенциометр, одновременно является разъемом для программирования ISP.


    Плата защищена от влаги специальным лаком для печатных плат.


    Трансформатор здесь на 6 В. выбран таким, чтобы минимизировать потери на микросхеме 7805.

    Реле здесь можно поставить на 12 В. Если брать на него напряжение перед стабилизатором. Для снижения затрат можно было бы создать блок поля боя, хотя есть сторонники и противники такого решения (электробезопасность).Другое снижение стоимости является исключением. микроконтроллер AVR. Существуют термометры Dallas, которые также могут работать в режиме термостата.

    Вот конструкция термостата для холодильника, который работает уже более 2-х лет. Все началось с того, что вернувшись с работы и открыв холодильник обнаружил там жару. Вращение регулятора термостата не помогло — холод не появился. Поэтому решил не покупать новый блок, что тоже редкость, а сделать сам электронный термостат на attiny85.Отличие оригинального термостата в том, что датчик температуры лежит на полке, а не спрятан в стене. Дополнительно появились 2 светодиода — они сигнализируют о включении блока или температуре выше верхнего порога.

    Цепь термостата холодильника на МК

    Фото Оригинальный термостат и самодельный



    Для подключения необходимо было провести второй провод 220 В (брал от лампы освещения) для питания трансформатора.
    Разъем, к которому подключен потенциометр, одновременно является разъемом для программирования ISP.

    Плата защищена от влаги специальным лаком для печатных плат.

    Термостат на данный момент работает без проблем, и что самое главное — стоит примерно в 10 раз меньше оригинала.

    Трансформатор здесь на 6 В. выбран таким, чтобы минимизировать потери на микросхеме 7805.

    Реле здесь можно поставить на 12 В.Если брать на него напряжение перед стабилизатором. Для снижения затрат можно было бы создать блок поля боя, хотя есть сторонники и противники такого решения (электробезопасность). Еще одним снижением стоимости является исключение микроконтроллера AVR. Существуют термометры Dallas, которые также могут работать в режиме термостата.

    Трудно представить свою жизнь без бытовой техники. Есть устройства, без которых мы могли бы обойтись, а есть такие, без которых обустройство жилого помещения вполне разумно будет неполноценным.Одним из таких жизненно важных предметов является холодильник. Согласен?

    Ремонт бытовой техники своими руками – хорошее подспорье для семейного бюджета. При желании можно освоить многие ремонтные операции. Например, заменить термостат для холодильника не так уж и сложно. Стоит лишь разобраться в особенностях конструкции и принципах устройства.

    Расскажем о том, как определить неисправность термостата. В предложенной статье подробно описано, как производится замена при ремонте холодильника марки Стинол.Информацию сопровождает тематическая подборка фото и видео материалов с советами специалистов.

    Терморегулятор или терморегулятор – это один из основных элементов, без которого невозможна нормальная работа холодильника. Он фиксирует показания датчиков температуры в холодильной и морозильной камерах и подает сигнал на реле запуска компрессора.

    В соответствии с этими сигналами включается компрессор, если в камере не холодно, и выключается при достижении температуры заданного уровня.Технически термостат представляет собой реле, на одном конце которого находится герметичная трубка, заполненная фреоном.

    С другой стороны, контакты, размыкание и соединение которых будут подавать сигнал на компрессор. Конец трубки с фреоном, его еще называют капиллярной трубкой, крепится к испарителю.

    Хладагент, размещенный внутри, чутко реагирует на нагрев и охлаждение. При снижении или повышении температуры внутри трубки изменяется уровень давления, в результате чего контакты реле замыкаются или размыкаются.

    Перемещением контактов управляет маленькая пружинка. Он используется для установки уровня температуры, которая должна быть внутри холодильника. Ручка регулировки пружины прикреплена к пружине. При повороте этой ручки изменяется степень натяжения пружины.

    В результате для замыкания и размыкания контактов необходимо прилагать большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, в которой срабатывают контакты.

    Термостат представляет собой небольшое устройство, оснащенное герметичной трубкой с датчиком, заполненным хладагентом.В зависимости от изменения температуры испарителя реле включает или выключает компрессор

    Так регулируется охлаждение воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается исходя из фактических показателей, которые фиксирует капиллярная трубка.

    Но в таких моделях используется электронный модуль управления, который может одновременно контролировать данные с нескольких датчиков.Починить или заменить такой термостат в домашних условиях удается далеко не всегда. Для обращения со сложной электроникой необходимы знания и специальное оборудование.

    Обычно термостат устанавливается внутри или снаружи холодильника. Перед началом ремонта не помешает изучить паспорт прибора. Может быть много полезной информации По конкретной модели устройства Терморегулятор, а так же о его расположении.

    Обычно терьер располагается рядом с ручкой для установки температурного режима.Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.

    Ручка регулировки расположена непосредственно на нем. Чтобы снять термореле, нужно снять эту ручку и открутить винты крепления, чтобы снять корпус.

    В более современных моделях терьер размещают вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами

    А вот для поиска термостата нужна еще и ручка управления, обычно под кожухом холодильника где-то сверху. Ручка так же снимается, откручиваем крепления и находим нужную защитную панель.

    Способы выявления проблемы

    Если сломался термоэлемент, это не значит, что сразу перестанет работать весь холодильник. Но отсутствие корректной информации о текущей температуре скажется на его работе.

    Вариант №1 — Проверка функционирования техники

    Признаками неисправности холодильного оборудования могут быть:

    • компрессор работает без перебоев или с очень короткими и редкими перерывами;
    • температура внутри холодильной камеры падает до нуля, а иногда и ниже;
    • на стенах появляется большое количество инея или даже льда;
    • внутри холодильника слишком тепло;
    • холодильник не включается после выключения и т.д.

    Конечно же, эти признаки могут быть связаны не только с поломками терьера, но и с неисправностями других элементов.

    Для того, чтобы правильно определить причину выявленных в процессе функционирования бытового холодильника проблем, потребуется провести небольшую диагностику. Это можно сделать самостоятельно

    Вариант №2 — Диагностика с помощью термометра

    Для этого необходимо полностью отключить холодильник от электросети, а затем провести ему полную разморозку в соответствии с инструкцией.Конечно, контент придется удалить.

    После этого нужно включить устройство в сеть и перевести ручку управления в положение, позволяющее получить максимально низкую температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется использовать его.

    Для проверки работы тер. необходимо освободить холодильник от всех продуктов, поместить термометр внутрь камеры и через несколько часов проверить его показания

    В холодильной камере, посередине, находится необходимо поставить термометр, предназначенный для измерения температуры воздуха.Лучше использовать прибор, позволяющий производить замеры и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания термометра.

    Если в холодильной камере температура примерно в этот момент снизилась примерно до шести градусов, проблем с термостатом нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термостат придется заменить.

    Вариант №3 — визуальный осмотр камеры холодильника

    Если внутри камеры образуется так называемая снежная шапка, первичную диагностику исправности термостата можно провести очень просто.

    Появление снежной шубы в холодильной камере почти всегда означает, что термостат работает неправильно, необходимо провести диагностику его состояния

    Для этого в момент работы компрессора регулировочная рукоятка находится начал подниматься до температуры температуры внутри камеры. Если реле исправно, в определенный момент датчики зафиксируют нужный уровень температуры, после чего компрессор отключится. Если двигатель продолжает работать — термостат нужно менять.

    После такой диагностики и с хорошим термолером рекомендуется вынуть все содержимое из камеры и дать прибору поработать в быстром темпе около шести часов. В этот период нужно обратить внимание на длительность перебоев в работе компрессора.

    Если около 40 минут, то все нормально, можно пользоваться холодильником как обычно. Если компрессор включается слишком часто или редко, нужно попробовать отрегулировать этот момент с помощью настроек реле. Если это не помогло, скорее всего, придется ставить новый термостат.

    Терминальные правила Termorelay

    Если холодильник вообще не включается, описанная выше диагностика будет невозможна. Вероятной причиной поломки можно назвать поломку электрики этого элемента.

    Но проблема может стать и, например, в сгоревшей обмотке двигателя. Чтобы понять, нуждается ли термостер в замене, его придется вынуть из холодильника для исследования.

    Обычно рядом с регулировочной рукояткой располагается термостат, с помощью которого выставляется температура воздуха в холодильной камере.Двухкамерные модели комплектуются комплектом из двух таких ручек.

    Сначала нужно выключить холодильник из сети. Теперь вы должны обнаружить место, где он находится, как описано ранее. Обычно нужно снять регулировочную рукоятку, снять крепления и снять защитные элементы.

    Затем нужно внимательно осмотреть устройство, обратив пристальное внимание на провода, к которым подключается блок питания.

    Все они имеют маркировку разного цвета в зависимости от назначения.Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а все остальные отсоединить и замкнуть друг на друга.

    Теперь холодильник снова включен в сеть. Если прибор по-прежнему не включается, вероятно, термостат исправен, а вот с компрессором серьезные проблемы.

    Если холодильник вообще не включается, причина может быть не только в неисправности термика, но и в поломке компрессора, например перегнали обмотку двигателя

    Если двигатель заработал, можно сделать однозначный вывод о необходимости замены реле.Перед началом работы не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового термика эти изображения могут быть очень полезны, особенно для новичков.

    Необходимо четко запомнить, какие кабельные жилы для каких целей использовались. Обычно для соединения термореле с электродвигателем используется черный, оранжевый или красный провод. Коричневый живет на ноль, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый подключается к световому индикатору.

    Для подключения термолера используются провода с разной цветовой маркировкой, нужно помнить назначение каждого провода, чтобы не перепутать при обратной сборке

    Иногда снять испорченный регулятор непросто, особенно когда он на открытом воздухе. Например, в некоторых моделях холодильников «Атлант» приходится полностью снимать дверцу камеры с петлями. Для этого необходимо снять накладку, которая установлена ​​над верхней петлей, и открутить спрятанные под ней болты.

    Перед снятием регулировочной ручки также необходимо снять заглушку и открутить крепления. Все эти операции нужно делать аккуратно. Крепежные элементы и накладки лучше хранить в небольшой таре, чтобы они не потерялись. Собственно термостат обычно прикручен к кронштейну, его нужно аккуратно снять, отсоединить и снять.

    Если термостат находится внутри холодильника, то он обычно прячется под пластиковым кожухом, куда также может быть вмонтирована лампа освещения

    На его место устанавливается новый термостат, придерживаясь обратной последовательности сборки.Иногда поломка термостата связана с неисправностью так называемой капиллярной трубки или сильфона. Если можно заменить только этот элемент, реле можно оставить.

    Для выполнения этой процедуры необходимо снять термореле, придерживаясь описанной выше методики. Сильфон необходимо отсоединить от испарителя и аккуратно извлечь из корпуса устройства. Теперь устанавливаем новую капиллярную трубку, прикрепляем ее к испарителю, а реле монтируем на прежнее место, и присоединяем отключенные провода.

    Замена на примере холодильника Стинол

    Поломка реле явление достаточно распространенное, особенно после пяти-семи лет эксплуатации.

    Горькая трубка здесь чаще всего, так как именно этот вариант заложен производителем данного элемента. В модели Стинол-101 компрессор всего один, а в Стинол-103 их два: отдельно на холодильную и морозильную камеры.

    Данная схема контактов термореле типа Т-59, которая позволяет составить представление какие провода должны быть соединены.Цветовая маркировка может отличаться, сохранить информацию поможет фото на телефон, такую ​​схему тоже можно нарисовать самостоятельно

    Автоматика разных моделей немного отличается, что и отражено в соответствующих электрических схемах, в остальном эти холодильники очень похожи, поэтому имеет смысл рассмотреть порядок их ремонта заодно.

    Чтобы понять, что холодильник Стинол нуждается в ремонте или замене термостата, необходимо обратить внимание на следующие признаки:

    • компрессор работает без остановки и не реагирует на отключение регулятора;
    • при переводе регулировочной ручки, но не та кнопка не характерный щелчок;
    • температура в камерах холодильника значительно превышает параметры, установленные регулировкой.

    В холодильнике Стинол-103 используется термилин к-59, проверить этикетку легко, она указана на корпусе. Чтобы снять регулировочные ручки, нужно использовать тонкий сиквел. Их нужно просто поддеть и удалить. В модели Стинол-101 регулировочная рукоятка всего одна, а в Стинол-103 – две, по одной на каждый компрессор.

    Для снятия ручки регулировки холодильника Стинол (1) необходимо использовать какой-либо острый предмет, например, себорд. Затем снимите декоративную накладку (2), удерживающую четыре выступа

    После снятия ручки необходимо снять декоративную накладку, имеющую шесть выступов.Это хрупкий элемент, действовать следует осторожно, чтобы не повредить его. Под подкладкой находятся гайки, которые следует отвернуть. После этого нужно открутить винты, фиксирующие панель управления.

    Под декоративной накладкой находятся крепежные винты (1), которые удерживают терморельс в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента последний. Во избежание возможных повреждений дверь необходимо придерживать.Теперь можно поднять панель и снять дверь с петлями.

    Следующим шагом будет снятие верхней крышки холодильника.

    Крепежные элементы, фиксирующие панель управления и заклинивание дверцы (1) холодильника Стинол, необходимо откручивать, двигаясь к дверце, а не от нее

    Необходимые крепежные элементы расположены сзади. Их откручивают и снимают крышку. Таким образом, будет получен свободный доступ к термостату.

    Сначала нужно отключить контактные разъемы реле, после чего можно снять элемент с панели управления холодильника.

    После того, как будут сняты двери и верхняя панель холодильника Стинол, можно аккуратно снять терморель для осмотра и диагностики

    На этом этапе необходимо запомнить или записать цветовую маркировку отдельных проводов. Для снятия изношенной капиллярной трубки следует снять пластиковую накладку.

    Теперь нужно открутить крепежный винт и снять блок освещения. Трубка выводится через предназначенное для этого отверстие.

    Для продолжения замены термостата в холодильнике Стинол необходимо снять облицовку (1) в холодильной камере и снять капиллярную трубку (2)

    Новый элемент устанавливается так, чтобы неизолированная зона в его нижняя часть надежно скрыта под накладкой.Отверстие закрыто пластиковой заглушкой для восстановления герметичности камеры.

    Обычно капиллярная трубка выходит за пределы термостата. Его нужно аккуратно поместить под верхнюю крышку холодильника, места там достаточно.

    Чтобы снять капиллярную трубку (2) и заменить ее, необходимо сначала отсоединить блок освещения, который фиксируется винтом, утопленным в его упаковке

    Теперь необходимо поменять местами терморель и холодильник в сборе: соединить все необходимые соединения, установить и закрепить крышку холодильника, навесить дверь.

    И снова привинчивание креплений образцов дверей последние выполняют, когда остальные такие же шурупы уже установлены.

    Отверстие, которое образовалось на задней панели в процессе ремонтных работ, следует заколоть пластиком для восстановления герметичности холодильной камеры

    Для проверки состояния термостата холодильника стинол в домашних условиях можно воспользоваться диагностика. Контакты 3 и 4 такого прибора при комнатной температуре должны оставаться в замкнутом состоянии.

    Если после их соединения перемычкой включается компрессор, неисправен термостат, требуется его замена. Если настройки термостата сбиты, их можно исправить, повернув регулировочные винты, но это следует сделать в сервисном центре с необходимым оборудованием.

    Не менее важный функциональный узел Конструкция холодильника, с устройством, назначением и методами ремонта которого ознакомит рекомендуемая нами статья.

    Процедуру замены термостата нельзя назвать слишком сложной.Однако при неправильном обращении с этим элементом можно только ухудшить ситуацию. Детальное изучение процедуры ремонта и внимание к деталям помогут восстановить работоспособность холодильника.

    Расскажите о том, как выбирался термостат для восстановления работоспособности холодильника. Делитесь полезной и ценной информацией по теме статьи, которая может быть полезна посетителям сайта. Пожалуйста, оставляйте комментарии, публикуйте фото и задавайте вопросы под блоком ниже.

    Современные холодильники считаются надежной бытовой техникой.У них практически нет сложной электроники, поэтому и детали выходят из строя по минимуму. Самая распространенная поломка холодильника – выход из строя термостата. В механической схеме управления холодильником он участвует в функционировании двигателя компрессора. Термостат монтируется в камере или на передней панели агрегата.

    В холодильных аппаратах последнего поколения вместо термостата прибор более точно справляется со своими обязанностями.В этой статье мы попробуем разобраться, как проверить термостат холодильника.

    Общая схема холодильной установки

    Как известно, холодильное оборудование работает и на фреоне. Пока это единственный газ, который не опасен и благодаря особым свойствам может менять агрегатное состояние. Он движется по системе охлаждения с двигателем компрессора. Сначала на задней стенке агрегата создается повышенное давление, а на испарителе формируется низкое. В результате фреон, находящийся с обратной стороны кулера, сжижается, а на испарителе начинается его испарение, что подтверждает схему холодильника, приложенную к инструкции.

    Устройство устройства регулирования температуры

    Термостат представляет собой достаточно простое устройство. Даже в современных холодильных камерах и холодильниках есть простая контактная группа. Он контролирует манометр с капиллярной трубкой, конец которой находится в камере и измеряет температуру. На сегодняшний день существует два типа терморегуляторов в холодильниках: механические и электронные.

    Современный термостат состоит из двух основных элементов. Это коробка, в которой расположены управляющие и исполнительные механизмы, и вытянутый в трубку, капилляр. Коробка сильфонная (герметично упакованная трубчатая пружина). Точность определяемых показателей зависит от его герметичности. Сжатие и растяжение сильфона регулирует пружину, оптимизируя ее с помощью индикаторов давления. Модерн может иметь несколько пружин. Это зависит от назначения: холодильник или морозильник.

    Более надежный и позволяющий плавно регулировать работу всей холодильной системы — электронный термостат для холодильника. Цена этого устройства значительно выше механического и колеблется в пределах двух тысяч рублей (в то время как механическое стоит до тысячи).В электронном термостере за чувствительность отвечает тиристор, иногда резистор.

    В холодильниках с большим энергопотреблением такие термостаты быстро выходят из строя. В холодильных установках класса «А+» с линейными компрессорами электронные терморегуляторы требуют замены гораздо реже. Поэтому большинство производителей такого оборудования сегодня переходит на линейные компрессоры с электронными термостатами.

    Принцип действия устройства

    Непосредственным назначением термостата в холодильной установке является поддержание заданного температурного режима.В компрессионных холодильниках термостат включает и выключает двигатель компрессора, а в абсорбционных — ТЭН. Устройство регулирования температуры в холодильных камерах рассчитано по конструкциям манометров. Это означает, что работа агрегата зависит от нестабильности давления его наполнителя (обычно газа) при колебаниях температуры.

    Механический термостат представляет собой рычаг, в котором есть силовой рычаг и контактная цепь. Упругий элемент (трубчатый сильфон) системы термостатирования и пружина оказывают воздействие на силовой рычаг.Электрическую часть устройства от механической отделяет электроизолирующая прокладка.

    Условия работы фреона — концентрированный пар, давление которого зависит от температурного режима. На конце трубки скапливается уже жидкий газ. Участок трубки, в котором происходит сечение парообразного фреона и жидкости, реагирует на колебания температуры. Именно этот сегмент находится в зоне охлаждения.

    Расположение термостата

    Режим всегда связан с ручкой, которая переключает температурные режимы.В моделях поколений прошлых лет терьер находится под пластиковой крышкой внутри холодильника. Для его замены нужно плоской отверткой подцепить переключатель режимов, снять его, затем демонтировать пластиковую крышку.

    В моделях последних лет из прилагаемой инструкции (схема холодильника) можно узнать, где находится термостат в холодильнике. Чаще всего его размещают над дверью. Чтобы добраться до него, нужно демонтировать переключатель режимов и пластиковую конструкцию, закрывающую термореле.

    Вероятные проблемы

    Термостат может быть связан с несколькими поломками. Например, холодильник морозит, но очень слабо. В этом случае нужно попробовать отрегулировать терморегулятор или заменить его. Перед проверкой термостата холодильника нужно убедиться, что дверца достаточно плотно закрывается, а компрессор работает на заданной мощности.

    Бывает, что устройство начало протекать или компрессор работает без остановки. Необязательно, чтобы в каждом из этих случаев был термостат.Вполне вероятно, что причина может быть и в другом, но в первую очередь нужно проверить терморегулятор.

    Возможные поломки терморегулятора

    Наиболее частая причина выхода из строя терморегулятора – физический износ. Почему это происходит? Неисправности термостата холодильника могут быть связаны с потерей герметичности, вздутием или окислением. Бывают случаи брака устройств, но это редкость. Поэтому ремонтировать такую ​​систему не имеет смысла. Дешевле будет заменить термостат в холодильнике.

    Как проверить термостат самостоятельно

    Способов, как проверить термостат холодильника, несколько:

    • Наиболее надежно, считают специалисты, проверять тестером. Он покажет, есть ли сопротивление. Для этого демонтируется термостат (предварительно отключив холодильник от сети). Его расположение можно узнать из прилагаемой к холодильнику инструкции. Но почти всегда он находится под температурным выключателем. Если тестер аналоговый, его нужно перевести в режим измерения сопротивления, и установить начальную точку.Затем провести калибровку (подключить щуп и одновременно установить стрелку на «ноль»). Цифровой тестер следует перевести в положение «200» или «Цепь». Перед измерением нужно предварительно выдержать термостат в ледяной воде. Так что показатели будут точными.

    • Как проще проверить термостат холодильника? Вам нужно выключить блок. С термостата необходимо снять клеммы и напрямую замкнуть провода небольшим отрезком провода.Далее следует включить холодильник и послушать, запустился ли компрессор. Дальше все просто: если компрессор молчит, значит, нужно продолжать поиск неисправности. Возможно, это проблемы с пусковым механизмом или самим компрессором. Если последний заработал, значит, нужен термостат в холодильнике.

    Неисправность термостата в холодильнике «Стинол»

    Эта марка холодильников очень популярна в нашей стране. Практически единственный минус таких агрегатов – очень быстро выходит из строя термостат (через 5-6 лет работы). Причиной поломки является малый ресурс работы данного устройства немецкой фирмы Ranco (5 лет). В термостате нарушена герметичность сильфона, чувствительного к колебаниям температуры.

    Дефекты, указывающие на неисправность термостата холодильника:

    • Стинол не запускается при повороте переключателя в положение «Выкл» (нет щелчка).
    • Выше нормы даже при положении регулятора «Максимум».
    • Компрессор устройства работает без остановки, даже если ручка ручки находится в положении «Выкл.».

    В домашних условиях точно определить неисправность стинолового термостата холодильника невозможно. Но если при замкнутых контактах перемычки компрессор включается, значит, неисправен терморегулятор, а потому необходимо обратиться в фирму, производящую срочный ремонт холодильников.

    Срочное устранение неисправностей

    Поломка холодильника из-за выхода из строя термостата, особенно в жаркое время года, выглядит на край света. Отсутствуют продукты, нет возможности охладить напитки, возможны протечки, что повредит уличное покрытие. Естественно, необходимо вызвать мастеров.

    Необходимо учитывать, что срочный ремонт холодильников всегда на дому. Но профессиональный мастер, имеющий большой опыт работы, по названным симптомам легко определяет неисправность и приезжает на вызов с необходимым комплектом запчастей.

    Работу термостата можно отрегулировать самостоятельно

    После замены терморегулятора или при длительном разрешении в холодильнике могут произойти незначительные изменения.Причин может быть несколько, но чаще всего это не до конца отрегулированный термостат. Как это исправить?

    Настройка термостата холодильника — процесс трудоемкий и длительный. Затраченное время зависит от длительности циклов между включением и выключением этого устройства. Если время ограничено, можно отладить терморегулятор с помощью замеров температуры в морозильной или холодильной камере. В этом случае нет необходимости вносить поправку на температуру окружающей среды.

    Основы отладки термостата

    Регулировка заключается в натяжении или ослаблении силовой пружины. Для этого необходимо выяснить, где находится винт силовой пружины, в какую сторону поворот ослабит температуру, а в какую повысит для конкретной модели холодильника. Обычно вращение винта на пружине по часовой стрелке повышает температуру, а против часовой стрелки понижает (один оборот составляет примерно 5-6°С).

    Перед началом работы необходимо натянуть прокладку между сильфоном и стенкой камеры (после регулировки регулировки прокладка должна вернуться на место).Затем измеряется температура на полке испарителя в режимах «Мотор-компрессор» и «Средняя температура двигателя». Через 3-3,5 часа снова измеряют температуру. После сравнения начальной и конечной температуры необходимо ослабить или подтянуть силовую пружину (предварительно отключив холодильник от электрической сети).

    Справочники по ремонту бытовой техники. Руководство по ремонту бытовой техники

    Наименование:

    Книга содержит практическую информацию по режимам обслуживания, кодам ошибок и ремонту современных стиральных машин иностранного производства практически всех производителей (торговых марок) представленных на российском рынке бытовой техники: ARISTON, ASCO, BEKO, CANDI, GORENJE , HANSA, INDESIT, KAISER, LG. Одна из глав книги посвящена холодильной и климатической технике. В ней содержится справочная информация о компрессорах для бытовой техники, рассматриваются практические аспекты ремонта холодильников: диагностика термостатов, выявление утечек и замена хладагента и т. д. Книга предназначена для специалистов по ремонту бытовой техники, а также для широкого круга читателей, имеющих базовые знания и необходимые практические навыки в этой области.

    Современные стиральные машины «Gorenje WA-101/121/ 132/162/162P» (линейки Prologic и Pini-farina) имеют развитую систему внутренней самодиагностики, позволяющую не только проверять правильность выполнения этапов стирки (тестовая программа 1), но и для диагностики ошибок, возникающих при работе стиральной машины.Соответствующий код ошибки отображается на дисплее передней панели (тестовая программа 2). Ниже мы рассмотрим порядок запуска и выполнения тестовых программ стиральных машин, а также расшифровку кодов ошибок.

    Содержание
    Глава 1. Стиральные машины

    1.1. Сервисный тест и коды ошибок стиральных машин Hansa
    Сервисный тест
    Коды ошибок СМ
    1.2. Тестовые программы и коды ошибок стиральных машин «Горенье
    WA-101/121/132/162/162P»
    Тестовая программа 1
    Тестовая программа 2
    1.3. Устранение ослабления крепления ременного шкива барабана
    в стиральных машинах Gorenje со скоростью отжима свыше 800 об/мин
    1.4. Порядок замены подшипника оси барабана в стиральных машинах Gorenje
    1.5. Разборка стиральных машин с вертикальной загрузкой белья
    «Gorenje WA 410/510/910/1010 TL»
    Снятие транспортного фиксатора
    СМ Порядок разборки
    1.6. Программа тестирования и коды ошибок стиральных машин
    Candy Activa Smart 80/100/130/840/1040
    Активация режима автотеста
    Последовательность фаз автотеста
    Регулировка дозатора
    Выбор программы стирки и управление стиральной машиной во время стирки
    1.7. Тестовый режим стиральных машин АРДО с электронным модулем МИН1-SEL25
    Тестовый режим СМ «Ардо АЭД 800Х/Ю00Х/1200Х» и «АрдоСЭД 1010»
    Тестовый режим СМ «Ардо АЭ 800Х/810/8331000Х/1010/1033», «Ардо СЭ 810/1010»
    1. 8. Замена подшипников в стиральной машине «Indesit WG-1035 TXR»
    1.9. Режим проверки и типичные неисправности стиральных машин ASKO
    с вертикальной загрузкой
    Режим проверки стиральных машин Asko W510D/W512D
    Возможные неисправности стиральных машин AskoW421 Compact
    и способы их устранения
    Типичные неисправности стиральных машин Asko W510D/W512D
    1 .10. Особенности сервисного обслуживания и ремонта
    стиральных машин «LG Intellowasher»
    Сервисный тест
    Коды ошибок
    Порядок разборки СМ
    Возможные неисправности СМ
    и способы их устранения
    Ремонт контроллера
    1.11. Программа автотеста и коды ошибок стиральных машин AR1STON
    Диагностический ключ,
    Программа автотест
    Этапы программы автотест
    Коды ошибок
    1.12. Особенности сервисного обслуживания стиральных машин Машины ARISTON, оснащенные системой управления EVO-II
    Плата управления
    Возможные неисправности ПУ и пути их устранения
    Плата питания
    Возможные неисправности СП и пути их устранения
    1. 13. Коды ошибок стиральных машин KAISER
    Коды ошибок СМ с системой «Логический контроль»
    Коды ошибок СМ с системой РВ «Экотроник»
    1.14. Сервисный тест и возможные неисправности стиральных машин БЕКО
    (Модели: WM 5500T/TBn;S, WM 5506T/5508L
    Сервисный тест
    Возможные неисправности СМ «Веко WM 5500T/TV/TS, WM 5506T/5508T»
    и их устранение
    1.15.Сервисный тест и коды ошибок Hansa PC Series (Модели: PC4580A4244444A42424A424A4242424A424A424A4250A425, PC4580B425, RS5580V425, RS4510B425.ПК5510В425. PC4512V425, PC5555S425, PC4510B425S, PC5510B425S)
    Сервисный тест
    Коды ошибок СМ
    Расшифровка маркировки СМ серии HANSA PC
    Глава 2. Холодильники и климатическая техника
    2.1. Совместимость герметичных компрессоров для бытового холода
    Герметичные компрессоры Embraco
    2.2. Выявление и устранение неисправностей кондиционеров LG по результатам внутренней самодиагностики
    2.3. Проверка и замена термостатов в холодильниках «Стинол-101/ЮЗ»
    Возможны дефекты холодильников, требующие проверки.
    и при необходимости замена регуляторов температуры
    Замена и проверка термостата холодильной камеры
    2.4. Устройство и ремонт кондиционера «Rolsen RAW-08C»
    Возможные неисправности кондиционера и способы их устранения
    2.5.Система электронного управления комбинированным холодильником/морозильником Gorenje K33/2
    Органы управления и индикация
    Запуск машины и настройка температура
    Режим экспресс-заморозки
    сигнализация о высокой температуре в морозильной камере при открытой дверце
    Датчик температуры
    Порядок загорания индикаторов
    на передней панели холодильника.Коды ошибок и их причины
    Быстрый пуск компрессоров при тестировании
    Сервисный тест
    2.6. «Бразильские» холодильники Whirlpool
    Рекомендации по снижению шума
    2.7. Поиск и устранение утечек хладагента в современных холодильниках. Как заряжать хладагент
    Найти и ремонт хладагента Утечки
    Chraft Charge
    Attachment 1 Новое в энергетической маркировке бытовой техники
    Стиральные машины
    Холодильники
    Духовки
    Бытовые кондиционеры
    Приложение 2
    Призрачные диаграммы и циклограммы
    Ariston стиральные машины
    Приложение 3
    Схемы электрические стиральные машины
    Схема стиральная машина KAISER W60. T10
    Схема стиральной машины KAISER W42.T10G
    Схема стиральной машины KAISER W42.08, W42.10
    Схема стиральной машины KAISER W46.08TL, W4610TL
    Схема стиральной машины KAISER W6. 10.12, W6.10.10
    Электрическая схема стиральной машины Candy ZX 1047 IE
    Электрическая схема стиральной машины Candy Activa 80P
    Электрическая схема стиральной машины Candy Activa 80P
    Электрическая схема стиральной машины Whirlpool машины AWG 671WP
    Электрическая схема стиральной машины Euronova EU 351
    Приложение 4
    Список сокращений

    Бесплатно скачать электронную книгу в удобном формате, смотреть и читать:
    Скачать книгу Ремонт бытовой техники — выпуск 80.- fileskachat.com, быстрая и бесплатная загрузка.

    Книга рассказывает о современных стиральных машинах, холодильном оборудовании и климатической технике. Рассмотрены сервисные режимы, коды ошибок и ремонт зарубежных стиральных машин ARISTON, ASCO, BEKO, GORENJE, CANDI, HANSA, KAISER, INDESIT, LG. Содержит справочную информацию о компрессорах для бытовой техники и практические советы по ремонту холодильников.

    Глава 1. Стиральные машины
    1.1. Сервисный тест и коды ошибок стиральных машин Hansa
    Сервисный тест
    Коды ошибок CM
    1.2. Тестовые программы и коды ошибок стиральных машин «Горенье WA-101/121/132/162/162Р»
    Тестовая программа 1
    Тестовая программа 2
    1.3. Устранение неплотного крепления шкива ремня барабана в стиральных машинах Gorenje со скоростью отжима более 800 об/мин
    1.4. Порядок замены подшипника оси барабана в стиральных машинах Gorenje
    1.5. Разборка стиральных машин с вертикальной загрузкой белья «Gorenje WA 410/510/910/1010 TL»
    Снятие транспортной блокировки
    Порядок разборки СМ
    1.6. Тестовая программа и коды ошибок стиральных машин «Candy Activa Smart 80/100/130/840/1040»
    Активация режима автотеста
    Последовательность фаз автотеста
    Регулировка дозатора
    Выбор программы стирки и работа стиральной машины во время стирки
    1. 7. Тестовый режим стиральных машин ARDO с электронным модулем MINI-SEL
    Тестовый режим СМ «Ardo AED 800X/1000X/1200X» и «Ardo SED 1010»
    Тестовый режим CM «Ardo AE 800X/810/8331000X/1010/1033», «Ардо SE 810/1010»
    1.8. Замена подшипников в стиральной машине «Indesit WG-1035 TXR»
    1.9. Тестовый режим и типичные неисправности стиральных машин ASKO с вертикальной загрузкой
    Тестовый режим стиральных машин «Asko W510D/W512D»
    Возможные неисправности стиральных машин Asko W421 Compact и способы их устранения
    Типовые неисправности стиральных машин Asko W510D/W512D
    1.10 . Особенности сервисного обслуживания и ремонта стиральных машин LG Intellowasher
    Сервисный тест
    Коды ошибок
    Порядок разборки СМ
    Возможные неисправности СМ и способы их устранения
    Ремонт контроллера
    1.11. Программа автотеста и коды ошибок стиральных машин ARISTON
    Диагностический ключ
    Программа автотеста
    Этапы программы автотеста
    Коды ошибок
    1. 12. Особенности сервисного обслуживания стиральных машин ARISTON, оборудованных системой управления EVO-II
    Плата управления
    Возможные неисправности ПУ и пути их устранения
    Плата питания
    Возможные неисправности СП и пути их устранения
    1.13. Коды ошибок стиральных машин KAISER
    Коды ошибок СМ с системой «Логический контроль»
    Коды ошибок СМ с системой РВ «Экотроник»
    1.14. Сервисный тест и возможные неисправности стиральных машин БЕКО (Модели: WM 5500T/TB/TS, WM 5506T/5508T)
    Сервисный тест
    Возможные неисправности СМ «Веко WM 5500T/ТБ/TS, WM 5506T/5508T» и их устранение
    1.15. Услуги испытаний и коды ошибок Hansa серии серии PC (Модели: PC4580A424, PC5580A424S, PC4510A424, PC5510A424A424, PC5510A424S, PC4580V425, PC5580V425, RS4510V425, PC5510V425, RS4512V425, RS5512V425, PC4510B425S, PC5510B425S)
    Услуги тестирования
    CM коды ошибок
    расшифровке маркировки CM Серия HANSA PC
    Глава 2.Холодильники и климатическая техника
    2. 1. Совместимость герметичных компрессоров для бытового холода. Герметичные компрессоры Embraco
    2.2. Выявление и устранение неисправностей кондиционеров LG по результатам внутренней самодиагностики
    2.3. Проверка и замена термостатов в холодильниках Стинол-101/103
    Возможные неисправности холодильников, требующие проверки и при необходимости замены терморегуляторов
    Замена и проверка термостата холодильной камеры
    2.4. Устройство и ремонт кондиционера «Rolsen RAW-08C»
    Возможные неисправности кондиционера и способы их устранения
    2.5. Электронная система управления комбинированной холодильной/морозильной камерой «Горенье К33/2»
    Органы управления и индикация
    Запуск машины и установка температуры
    Режим экспресс-заморозки
    Сигнализация высокой температуры в морозильной камере и открытой двери
    Датчик температуры
    Порядок включения подсветки индикаторы на передней панели холодильника.Коды ошибок и их причины
    Быстрый запуск компрессоров при тестировании
    Сервисный тест
    2. 6. «Бразильские» холодильники Whirlpool
    Рекомендации по снижению шума
    2.7. Поиск и устранение утечек хладагента в современных холодильниках. Как заряжать хладагент
    находки и ремонта хладагента утечки
    Chraft Charge
    Attachment 1
    Новые в энергопотреблении 1

    Новые в энергетической маркировке бытовой техники
    Стиральные машины
    Холодильники
    Духовки
    Домохозяйственные кондиционеры
    Приложение 2
    Схематические диаграммы и циклограммы Аристона стиральные машины
    Приложение 3
    Схемы стиральные машины
    Схемы стиральные машины KAISER W60.T10
    Схема стиральной машины KAISER W42. T10G
    Схема стиральной машины KAISER W42.08, W42.10
    Схема стиральной машины KAISER W46.08TL, W4610TL
    Схема стиральной машины KAISER W6.10.12, W6.10.10
    Схема стиральной машина Candy ZX 1047 IE
    Схема стиральной машины Candy Activa 80P
    Схема подключения стиральной машины Candy Activa 80P
    Схема стиральная машина Whirlpool AWG 671 WP
    Схема стиральная машина Euronova EU 351
    Приложение 4
    Список сокращений

    Наименование: Ремонт бытовой техники
    Издательство: СОЛОН-Пресс
    Тюнин Н. А., Родин А.В.
    ISBN: 5-98003-190-1

    9 Год: года: 2005 страницы: 119 Страницы: 119 Серия или выпуск: Ремонт

    9 Язык: Русский
    Формат: PDF, DJVU
    Размер: 119.12 МБ

    Скачать: Ремонт бытовой техники / Н.А. Тюнин, А.В. Роден (2005) PDF, DjVu

    Скачать | Скачать | HitFile.net

    Выполнить успешно ремонтировать технику быстро, качественно и вовремя.

    Понимать внутреннюю начинку бытовых приборов.

    Знать как все работает и откуда все берется.

    ✓ Понимать суть проблемы и знать все способы ремонта.

    ✓ Ремонт своими силами и получение достойного дохода .

    ✓ Открыть прибыльную компанию.

    Пособие имеет прямое назначение — создать предпосылки для принятия правильного решения в процессе ремонта бытовой техники.

    Справочник поможет вам понять и изучить правильные действия по устранению неполадок. А также укажет правильные этапы ремонта и перед принятием решения о том, как отремонтировать бытовую технику.

    Справочник подскажет, как проще и точнее устранить проблему в работе бытовой техники. Зная принцип работы и устройство бытовой техники, вы сможете устранить большинство неполадок в эксплуатации. бытовая техника своими силами.

    Не бывает ситуаций, когда можно ремонтировать бытовую технику, не имея представления о внутреннем устройстве и функциональном составе бытовых приборов.

    Вы получите необходимые знания об устройстве и принципе работы бытовой техники. Вы можете найти неисправность, определить неисправное функциональное устройство, правильно заменить неисправную деталь.

    Руководство по ремонту бытовой техники охватывает все основные неисправности бытовой техники всех марок и производителей. Указывает на правильные логические шаги по устранению неполадок бытовой техники.

    Сборник подробных уникальных методик ремонта и обслуживания бытовой техники. Подробно описаны методики устранения неисправностей бытовой техники.

    Руководство по ремонту бытовой техники включает восемь основных разделов. Каждое направление — это отдельная категория бытовой техники, отдельный полноценный курс из полезной информации.

    Руководство включает
    Курсы :
    1. Как это работает мойка автомобиля. Как отремонтировать стиральную машину.
    2. Как работает посудомоечная машина. Как отремонтировать посудомоечную машину автомобиль.
    3. Принцип работы микроволновая печь . Как отремонтировать микроволновку
    4. Устройство электроплиты. Как отремонтировать электроплиту .
    5. Принцип работы котел . Как ремонтировать электрические котлы.
    6. Как работает электрическая духовка? Как отремонтировать электрическую духовку .
    7. Принцип работы электроподжиг . Как отремонтировать электроподжиг.
    8. Как правильно подключить котел .

    (PDF) Инактивация шигатоксин-продуцирующей Escherichia coli в охлажденных и замороженных фрикадельках с использованием обработки под высоким давлением заметноенеблагоприятноевоздействиенакачествопродукта.Обработкаинокулированныхфрикаделек

    давлению400или600МПав течениедодо18минбылодостаточнымдляобеспечениясокращенияс 0до3,90,90,90,90,90,90,90,9 log

    КОЕ/гвуровняхSTEC.Этоважно, посколькууровниSTECобычнобыли бынизкимивсыромговяжьем фарше

    имолом телятина,икакдополнительнаялетальностьбудетдостигнутаза счетпоследующегоприготовления.Снижениезначения

    HPPпредположительнотакжеснизитобщественное

    риск для здоровья отSTEC.

    АвторВклад:Авторыучаствоваливследующих:концептуализации,AP-F.иJBL;методологии

    ,AP-F.иJBL; валидация,AP-F.,JBL,MD,иMO;формальныйанализ,AP-F.,JBL,MD,

    MO,AJ‑D.,LSK ,  и  YJ;  расследование,  AP-F.  и  JBL;  ресурсы,  AP- F.  и  JBL; написание — подготовкаоригинальногопроекта,AP-F.иJBL;написание – рецензированиеиредактирование,AP-F.,JBL,YJ,

    AJ-D.,иLSK;надзор,AP-F.иJBL;управлениепроектом,AP-F.иJBL;финансирование приобретение,

    AP-F.иJBLВсеавторыпрочиталиисогласилисьнаопубликованнуюверсиюрукописи.

    Финансирование:Этоисследование финансировалосьИнициативойСельского хозяйстваиПродовольствие,грантнет.2012‐68003‐30155

    отНациональногоUSDAНациональногоИнститутапродовольствияисельского хозяйства

    Благодарности.Shoyer,Laura

    Stahler,andLauraE.Shane(USDA,Сельскохозяйственнаяисследовательскаяслужба,Восточныйрегиональныйисследовательскийцентр;

    Wyndmoor,PA,PA) завкладвданныйпроект.Упоминаниеторговыхназванийиликоммерческихпродуктовв

    настоящейпубликациидолжнапредоставитьконкретнуюинформациюиделает неподразумеваетрекомендациюилиодобрениесо стороны

    Министерствасельского хозяйства США (USDA). USDAявляетсяравнымивозможностямипоставщикомиработодателем.

    Конфликты ofинтересы:авторы заявляют об отсутствииконфликтаинтересов.Спонсоры не игралироливдизайне исследования

    ;всборе,анализе,илиинтерпретацииданных; изрукописи,иливрешениик

    опубликоватьрезультаты.

    Ссылки

    1. Scallan,E.; FJ;Tauxe,RV;Widdowson,MA;Roy,SL;Jones,JL;Griffin,PM. патогены.Emerg.Infect.Dis.2011,17,7–15.

    2. Mathusa,E.C.;Chen,Y.;Enache,E.;Hontz,L.Не-O157ShigaпродуцирующийEscherichiacoliвпищевых продуктах.J.

    Пищевые продукты Prot.2010,73,1721–1736.

    ШтаммыofE.coliinRawBeefTrimНачинаяПонедельник.2012.Доступноонлайн:

    https://www.usda.gov/media/press‐releases/2012/ 31/05/usda-targeting-six-additional-strains-ecoli-raw-

    beef-trim-starting (по состоянию на17января2020).

    4. Гулд,  Х.;  Уолш,  К.;  Виейра,  А.;  Герман,  К.;  Уильямс,  И. ;  Холл,  А.; D.Надзорзапищевого происхождения

    вспышекзаболеваний.СоединенныеШтаты,1998–2008.MMWRMorb.MortalWklyRep.2013,62,1–34. 9000

    5. Simonin,H.;Duranton,F.;deLamballerie,M.Новыеданныевобработкепод высоким давлениеммясаи

    мясныхпродуктов .Compr.Rev.FoodSci.FoodSaf.2012,11,285–306.

    Дж.;  Сенивирантне,  Р.;Raines,C.MeatScienceReview:HPP,GroundBeef

    иthe’Big6′ STEC.2012.Доступноонлайн:https://www .provisioneronline.com/articles/98113-meat-

    science-review-hpp-ground-beef-and-the-big-6-stec (по состоянию на17январь2020).

    7. Моралес, P.;  Кальсада,  J.;  Авила,  M.; ‐циклимногоцикловаяобработкавысоким давлением.J.FoodProt.2008,71,811–815.

    8.СШАШтатыДепартаментсельского хозяйства,ПищеваябезопасностьиинспекцияСервис.КоричневыйУпаковкаОтзывыТелятина

    Продуктыиз-запоВозможноE.coli20Загрязнение1. Доступноонлайн:

    http://www. fsis.usda.gov/wps/portal/fsis/topics/recalls-and-public-health-alerts/recall-case-

    archive/archive/2015/ отзыв-104-2015-выпуск (по состоянию на19декабрь2019).

    9. Соединенные ШтатыДепартаментсельского хозяйства,ПродовольственнойбезопасностииИнспекцияСервис.MarchoFarms ,Инк.Отзывы

    Телятина,говядинаисвининаПродуктыиз-заВозможноне-O157ШигаТоксин-продуцирующиеE.coli(STEC)Фальсификация.

    9007. онлайн:https://www.fsis.usda.gov/wps/portal/fsis/topics/recalls-and-public-health-

    alerts/recall-case-archive/archive/2017/recall-044- 2017-выпуск (по состоянию на12декабря2019).

    10. Соединенные ШтатыДепартаментсельского хозяйства,пищевойбезопасностииинспекция.CargillMeat90s03

    ОтзывФаршГовядинаПродуктыиз-заВозможноE.coliO26Contamination.2018.Доступноонлайн:

    https://www.fsis.usda.gov/wps/portal/fsis/topics/recalls-and-public-health-alerts/recall- дело-

    архив/архив/2018/отзыв-081-2018-выпуск(по состоянию на17декабря2019).

    Предотвращение бездомности и вмешательство в социальную работу

    ‘) var head = document.getElementsByTagName(«head»)[0] вар скрипт = документ.создатьЭлемент(«скрипт») script.type = «текст/javascript» script.src = «https://buy.springer.com/assets/js/buybox-bundle-52d08dec1e.js» script.id = «ecommerce-scripts-» ​​+ метка времени head.appendChild (скрипт) var buybox = document.querySelector(«[data-id=id_»+ метка времени +»]»).parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант-покупки»)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = подписка.querySelector(«.Цена-варианта-покупки») подписка.classList. remove(«расширенный») var form = подписка.querySelector(«.форма-варианта-покупки») если (форма) { вар formAction = form.getAttribute(«действие») document.querySelector(«#ecommerce-scripts-» ​​+ timestamp).addEventListener(«load», bindModal(form, formAction, timestamp, index), false) } var priceInfo = подписка.селектор запросов(«.Информация о цене») var PurchaseOption = toggle.parentElement если (переключить && форма && priceInfo) { toggle.setAttribute(«роль», «кнопка») toggle.setAttribute(«tabindex», «0») toggle.addEventListener («щелчок», функция (событие) { var expand = toggle.getAttribute(«aria-expanded») === «true» || ложный переключать. setAttribute(«расширенная ария», !расширенная) form.hidden = расширенный если (! расширено) { покупкаOption.classList.add(«расширенный») } еще { покупкаOption.classList.remove(«расширенный») } priceInfo.hidden = расширенный }, ложный) } } функция bindModal (форма, formAction, метка времени, индекс) { var weHasBrowserSupport = окно.выборка && Array.from функция возврата () { var Buybox = EcommScripts ? EcommScripts.Buybox : ноль var Modal = EcommScripts ? EcommScripts.Modal : ноль if (weHasBrowserSupport && Buybox && Modal) { var modalID = «ecomm-modal_» + метка времени + «_» + индекс var modal = новый модальный (modalID) модальный. domEl.addEventListener(«закрыть», закрыть) функция закрыть () { form.querySelector(«кнопка[тип=отправить]»).фокус() } вар корзинаURL = «/корзина» var cartModalURL = «/cart?messageOnly=1» форма.setAttribute( «действие», formAction.replace(cartURL, cartModalURL) ) var formSubmit = Buybox.перехват формы отправки ( Buybox.fetchFormAction(окно.fetch), Buybox.triggerModalAfterAddToCartSuccess(модальный), функция () { form.removeEventListener («отправить», formSubmit, false) форма. setAttribute( «действие», formAction.replace(cartModalURL, cartURL) ) форма.представить() } ) form.addEventListener («отправить», formSubmit, ложь) document.body.appendChild(modal.domEl) } } } функция initKeyControls() { document.addEventListener («нажатие клавиши», функция (событие) { если (документ.activeElement.classList.contains(«цена-варианта-покупки») && (event.code === «Пробел» || event.code === «Enter»)) { если (document.activeElement) { событие. preventDefault() документ.activeElement.click() } } }, ложный) } функция InitialStateOpen() { var узкаяBuyboxArea = покупная коробка.смещениеШирина -1 ;[].slice.call(buybox.querySelectorAll(«.опция покупки»)).forEach(функция (опция, индекс) { var toggle = option.querySelector(«.цена-варианта-покупки») var form = option.querySelector(«.форма-варианта-покупки») var priceInfo = option.querySelector(«.Информация о цене») если (allOptionsInitiallyCollapsed || узкаяBuyboxArea && индекс > 0) { переключать.setAttribute («ария-расширенная», «ложь») form.hidden = «скрытый» priceInfo.hidden = «скрытый» } еще { переключить. O4S0,YS&$[Hm[3>r`8V0R!5rB/jQ+IE+Q5\H6O:Ug 3F`?I3QLQ\`\n=%,JY*KBIZE*X/b2FQ)[email protected]»9ud0(UV8[B6O».0.b`:8YK\hfFl];2J n,!&Yh#D9;jsn[[email protected]*nBgAus(!QeHHcEP0#A1mNXAb1+T`4]#d.M6d$Y10’+$7)#0Us4TU9=aP/X9;it’j%/+k’ddPVJ0& >0rl:[HOB%gc+*#gjM:nWt-? K,PA=HP%8)nK:T3XO9tN$F-uOmM.’c&t-?0«Y=O7!$pDCHoaMtq:K8>(+I/+P,:[df 8(sJi&[email protected]#_;[email protected]\/’X\’[email protected];n+-aMD][email protected]*Q d+9\H!,WN#/’954cS#hDk:>3ud'»»AmcG’./gMkA,Pa&Bo.cFL’f))QB=+S?Cal3] .h]3F+h3A:(.7[3%fkOS->9A&Nb>8j13%]l$=tOrM)1=D&I/1S&_&4]$JUTrCr2&d !mm%g>lHL9D[-c9,[-uepTC’eIJ»%ZSu!0/ht*2.XqU;Джо» [I ‘J -> «6D & EF & GTKifq & QJ & Х & DP3 && ei.sN & s & g6t & && J && Flv-XWO && Wd & IRJ & Sm5faf && о && Hf & O &&&& F && Ид &&&& NnUe -_ & kBWQ_ & aHK72 & WNQf3 &:. SRVFUVUf && Cz & я &&& м & UNHR & ч & Y &&& Fn1JP & ЛиД & NUE & _ & FML && hP__56AEG_ & U & BBabFJ & C && j- & O && bZKUgPc1Pa17C.д2 &&&&& Vi1WoB && Л: Npijnh & Pb &&& Q9g & EEJ & C && хо & p13b & AAMD & ohid7Bk & U-Р && YMYee-72EOh & S: FO && т & QN && gOoY__RqoSR & _: 0 & м & XLG & W5O57N & C & CT & XPD & GG && DS & SYS & t0 & BJ &&&& Zk: D & W-. M & Ко: & B & V & dFMrR & СЦГ & U: && u6M &&& iTVdd &&& TqTnmYtQ & R & U4ZaT & т & q2A &&&& е &&& JG & LLG && Up8Q & FKO && of3I && GZG &&& BUI6S7d && г & aWZap59 && мА.Вопрос & V.f & &&& мкА &&& MPf3 &&&&&

    &&&: 75N3 &&& cE5Fl:. &

      && DJ3-0n2pb & J && O & && V.f && ZA.Ue & BB & C & __ Of7jpDVj-З & P3Ni && WLsJm &&& RTCF && oXt- & HD & XKJT_p.gN6H & EaKum & Е.Р. & D.h.MEhaJraDJ && я & MMB & SX &&& Р && CCQKBl && WYc & EJFLt && Q &&:. & V.f & UBfZM && Q & _ & Влк && с &&& Lk4H & F &&& ТМГ & jdF8 && qLOR & diXhfb4t & EdOP5dQPb8R & egiFP && N & T & paAAOA & iJMYD0H & Hq

      & е3 & Yn1mKn & FU-L30

      & Т2 && o9nbnjZ &&&& KQG

      & V.е &&& AVfrX05.4 & EcMPJKJZg & Y & Hef && N &&& V4nX && Aj22 &&&& _ Х & Z0EhJ-9с & VQafTEVW & K &&& g7eF & T && c2 && QdNi & ji70 & FBM & FrGi &: & Е &&& n3 && V.f & B &&& ет & L5-U &&: &&& s9 & U & B0iIg9 &&&& Мак && KI &&& hTskp: e676CW_ & C &&& N9CL & LP8OZL & D && p_t1 && & YDC & VI -:.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
