Задвижка в дымоходе: Задвижка дымохода заводской печи, 5 (пять) букв

Содержание

шиберная задвижка для дымохода

 Шибер используется для регулирования тяги, путем частичного перекрытия дымового канала, а также в качестве заслонки для предотвращения оттока теплого воздуха из помещения через дымоход. Изготавливается из нержавеющей стали AISI 409 (ферритная нержавеющая сталь) классифицируется как жаростойкая при эксплуатации до температуры 850 °C.

Выполняется двух видов: труба с вмонтированной поворотной заслонкой — диффузором и выведенной рукояткой — штоком, а также с задвижкой.

Одностенные дымоходные системы предназначены для установки внутри помещений. Они не имеют утепляющего слоя, что повышает теплоотдачу печи и гарантирует более быстрый нагрев отапливаемого помещения.

Одностенные дымоходы запрещается устанавливать снаружи зданий, так как без утепляющего слоя они будут очень быстро охлаждаться, а это повлечет за собой исчезновение тяги, снижение КПД генератора, закупорку дымоотводного канала и попадание ядовитых продуктов сгорания внутрь помещения.

  На марку и толщину стали влияет тип теплогенерирующего устройства (требования жаростойкости) и разновид-ности используемого топлива (требования кислотоустойчивости). При изготовлении дымовых труб необходимо применять специальную легированную высококачественную нержавеющую сталь с повышенной коррозионной стойкостью. Толщина материала – не менее 0,5мм.

 В диаметре дымоход должен быть не менее диаметра дымоотводящего патрубка теплогенератора. Вдобавок к этому, следует придерживаться рекомендаций изготовителя устройства. Согласно существующим нормам, скорость проходящих газов должна находиться в интервале 0,15-0,6 м/с, а степень разряжения пределах от 10 до 20 Па. Если же эти характеристики превышают указанные значения, необходимо регулировать тягу специальной шиберной заслонкой.

Если скорость и разрежение, наоборот, меньше допустимых значений – то возможно попадание продуктов горения в помещение. Кроме этого, излишне сильная тяга приведет к неполноценному сгоранию топлива, его перерасходу и, естественно, существенному снижению КПД теплогенератора.



ПОЛЕЗНЫЕ СОВЕТЫ ПОКУПАТЕЛЮ:



допустимые возвышения дымоходов над строениями;

правила сборки дымоходов;

конфигурация дымоходов;

Что выбрать: одностенный или двустенный дымоход типа «сэндвич»?

Выбор марки стали дымохода;



СХЕМА МОНТАЖА ДЫМОХОДА



пошаговая инструкция по созданию, виды и отличия.


Большинство владельцев загородных домов и дач предпочитают самостоятельно обустраивать систему отопления путем возведения каминов и печей. Это, безусловно, требует наличия определенного опыта, знаний и понимания технологии возведения.

Шиберная заслонка — фото

Одним из необходимых элементов для печи, обеспечивающих ее эффективную эксплуатацию, является шиберная задвижка для дымохода. В этой статье мы попытаемся объяснить вам принцип её действия и пошаговый процесс создания и установки своими руками.

Сегодня стильный камин или эксклюзивная печь уже не является предметом роскоши и при желании ее можно возвести самостоятельно. В этой статье мы подробно расскажем, что из себя представляет шиберная задвижка для дымохода, ее основное назначение и особенности установки.

Конструкция шибера и его предназначение

Шибер для дымохода представляет собой специальную задвижку, посредством которой осуществляется регулирование тяги в современных дымоходах. Они необходимы для вариантов котлов одностенного и двустенного типов. Благодаря его присутствию значительно возрастает эффективность функционирования отопительной системы в целом.


Чертеж поворотной шиберной заслонки

Предназначение шибера состоит в следующем:

  • Заслонка регулятора для частичного перекрытия дымохода.
  • Регуляция процесса горения в каминной топке.
  • Регулировка тяги в дымоходе.

После топки необходимо перекрыть дымовой канал посредством шиберной задвижки. Пока печь не используется, она остается в закрытом состоянии. Еще она позволяет регулировать положение заслонки в зависимости от особенностей тяги.

Необходимости в присутствии шибера нет, если горение обеспечивается посредством подачи приточных воздушных масс.

Принцип работы

Задвижка выполняет функцию регулировки тяги — перекрывает или открывает дымоходный канал, что позволяет сохранять тепло в помещение долгое время. После топки задвижку закрывают совсем, что не опасно, так как на устройствах предусмотрен зазор для безопасности, чтобы угарный газ не собирался внутри помещения.

При избыточной тяге задвижку следует немного перекрыть, давая прогреться стенам за счет изменения интенсивности горения и задержки нагретого дыма в канале. Таким образом также получится экономить топливо и в то же время поддерживать благоприятную температуру в доме. Когда есть задымления либо в помещении чувствуется запах угарного газа, то нужен осмотр всей дымовой системы, включая шибер, в котором чаще всего в таких случаях есть налет из сажи.

В большинстве случае, шибер изготавливается из нержавеющей стали толщиной не более 1 мм. Такая деталь способна выдерживать температуру до 900 0 С, отличается устойчивостью к коррозии и низким коэффициентом термического расширения.

Для того чтобы максимально обеспечить простую эксплуатацию дымохода и хорошую очистку от сажи, поверхность заслонки должна быть полированной.

Состыковку швов выполняют методом вальцовки.

Стандартный шибер перекрывает до 85 % дымохода, что является оптимальным показателем для эффективного выведения продуктов горения.

За счет движения заслонки шибер регулирует зазор внутри дымового канала. Чем больше зазор — тем больше поступление воздуха снаружи, и, соответственно наоборот.

Если же заслонка перекрывает трубу — печь дольше остается теплой.

Виды шиберов

Современные специалисты разработали несколько разновидностей шиберов, которые имеют ряд существенных отличий друг от друга. В первую очередь они касаются конструктивных особенностей моделей.

Наибольшее распространение получили такие их типы:

  • выдвижные;
  • поворотные;
  • чугунные;
  • стальные.

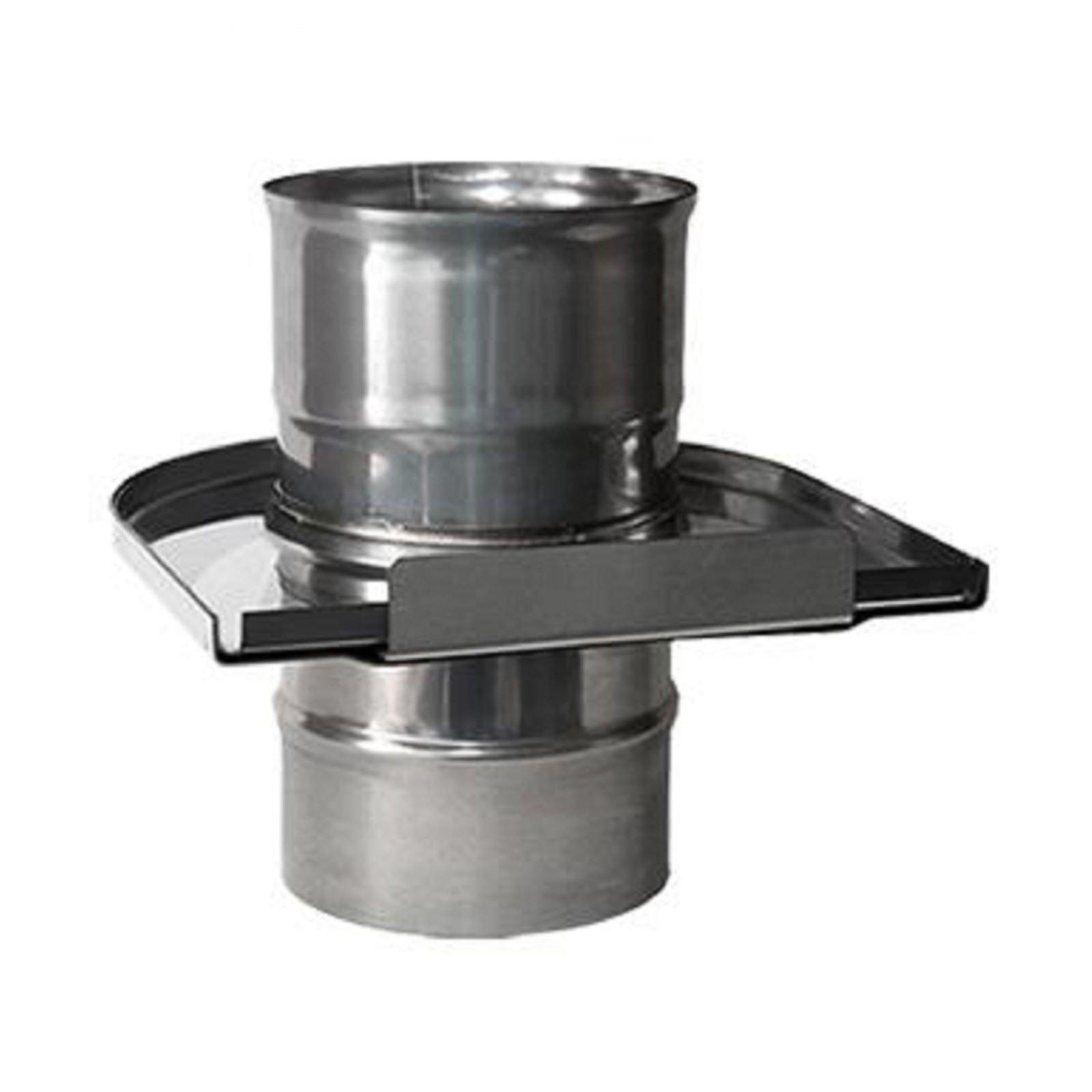

Шибер выдвижного типа

Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.

Данный тип задвижки устанавливается строго горизонтально. Для изменения силы тяги в дымоходе достаточно передвинуть заслонку в нужном направлении, увеличивая или, наоборот, сокращая сечение для трубы.

Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.

В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.

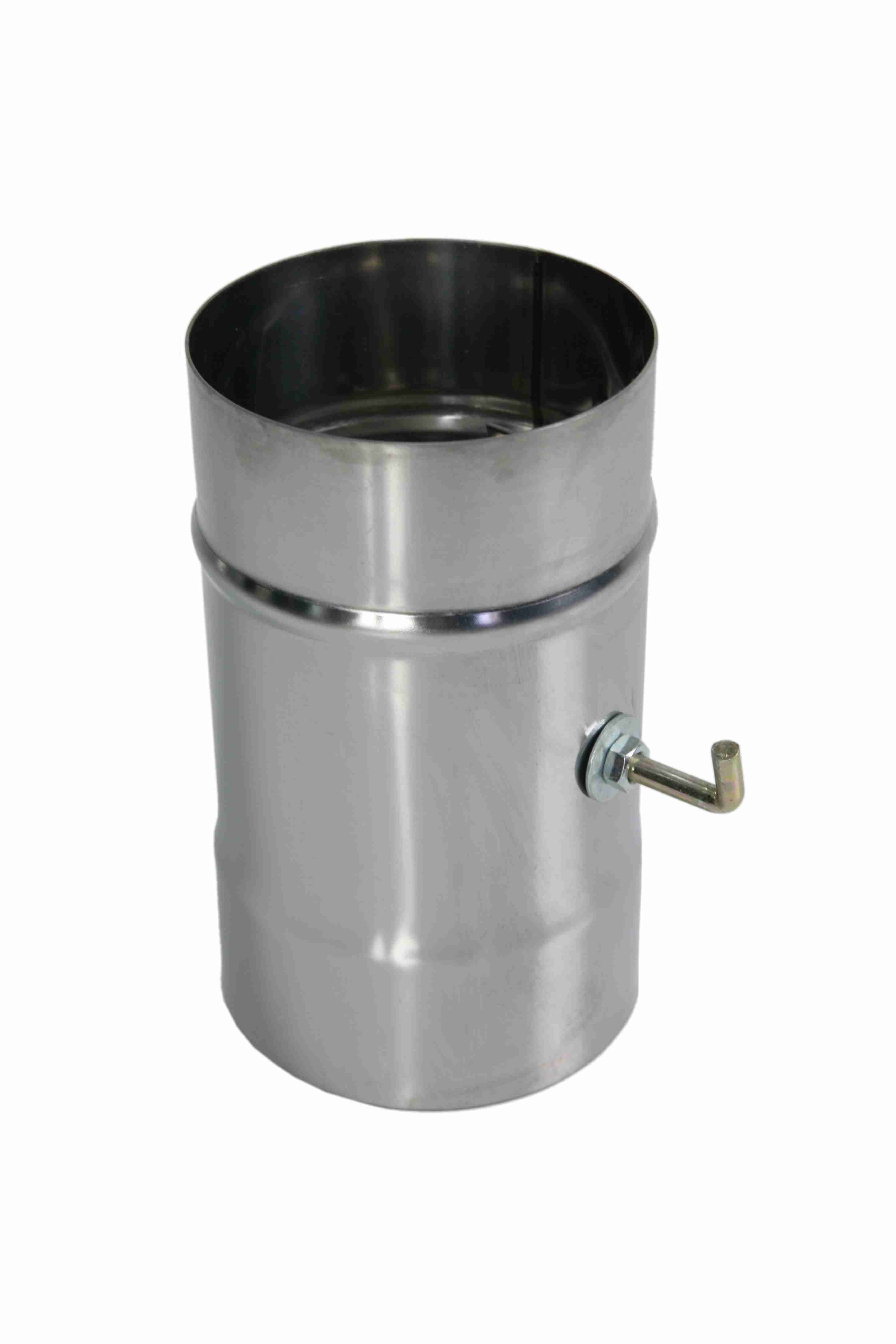

Шибер поворотного типа

Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.


Габариты и принцип работы поворотного шибера

Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.

Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.

Поворотный шибер отличается небольшой надежностью. Но этот показатель может варьироваться в зависимости от того, из чего его изготовили. Чаще всего к нему обращаются для установки в дымоходах из стали. А также его устанавливают в тех случаях, когда оказывается недостаточно места для выдвижения классической задвижки.

Шибер чугунного типа

Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.


Модельный ряд чугунных шиберов

Шибер стального типа

Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:

  • сохранение эффективности печи;
  • небольшая масса;
  • продолжительный срок службы;
  • не подвержен коррозии металла;
  • не допускает накопления сажи.

Указанные шиберы могут иметь различную конструкцию в зависимости от особенности печи. Они актуальны для дымоходов, выполненных из стали либо из кирпича.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Выбор варианта расположения

Существует три основных варианта размещения шибера в дымоходе:

  • крепление «труба в трубу»;
  • размещение в каминной топке;
  • установка в трубе вентиляции.


Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Если расположить шиберный узел в трубе, предназначенной для вентиляции, исключается перегрев двигателя вентилятора в ходе его эксплуатации.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.


Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.


Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

Самостоятельное изготовление

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Изготовление шибера поворотного типа

Для самостоятельно изготовления такой заслонки потребуется:

  • труба из нержавеющей стали, имеющая внутренний диаметр в 6 мм;
  • гвоздь;
  • лист нержавейки до 2 мм;
  • пара болтов на 8 мм.


Чертеж поворотного шибера

Процесс работы предполагает следующие последовательные этапы:

  • Измерение внутреннего диаметра подготовленный трубы с последующим переносом его на стальной лист.
  • Вырезание отмеченного на первом этапе круга из стали.
  • Примерка круга и обработка его посредством шлифовального круга.
  • Подготовленная труба примеряется к заслонке, отмечаются точки на несколько мм меньше, чем внутренний диаметр будущей заслонки.
  • Отрезание нужного участка трубы.
  • Рассверливание отверстия для последующей нарезки резьбы.
  • Нарезание резьбы, удаление образующейся стружки.
  • Приваривание заслонки к трубке.
  • Нанесение отверстий на дымарь – с двух сторон на одном уровне.
  • Просверливание отверстий.
  • Установка заслонки в трубу.


Для чего нужен шибер

Изготовление шибера выдвижного типа

В этом случае также требуется подготовить задвижку и направляющую рамку для нее.

На первом этапе работы вырезается будущая задвижка подходящего размера в зависимости от параметров дымохода. Одна ее сторона немного сгибается, чтобы облегчить ее движение в ходе эксплуатации.

Чтобы будущая заслонка перемещалась без проблем, ее важно тщательно отшлифовать.

Для дымоходов круглой формы под шибер потребуется пара кругов из металла одинакового размера. В центральной их части проделывается отверстие, аналогичное диаметру трубы. На следующем этапе вырезается пластина для задвижки.

В завершение круги соединяются посредством сварки, а затем готовый шибер закрепляется на трубе.

Изготовление поворотной заслонки с квадратным сечением

При необходимости, в частности при квадратном сечении дымохода, изготавливается шибер поворотного типа. Для этого необходимо:

  • Сделать основные замеры для внутренних параметров дымохода.
  • Сварить стальную рамку по указанным габаритам.
  • В середине двух противоположных сторон рамки проделываются отверстия для установки будущей направляющей.
  • С учетом внутренних параметров готовой рамы вырезается из металлического листа пластину подходящего размера (меньше габаритов рамы на 2 мм с каждой стороны).
  • Изготовить поворотную ось, нарезать на одном из ее концов резьбу.
  • Установка оси в соответствующие отверстия.
  • Фиксация подготовленной оси на раме.
  • Крепление заслонки к оси посредством сварки.

Завершается работа подготовкой ручки для оси.


Шибер своими руками — горизонтальный и поворотный

Рекомендации по монтажу

Если дымоход выполнен из кирпича, его рекомендуется располагать не выше 1 метра относительно поверхности печи. Ставится этот элемент в ходе выполнения кладки, чтобы правильно вмуровать его рамку в дымоход. В этом случае снаружи остается небольшая часть от шиберного узла.

Процесс его установки в данном случае следующий:

  1. Начинается работа с выкладывания дымохода – первые 6–8 рядов.
  2. Далее, верхний слой кирпича покрывается небольшим слоем кладочного раствора.
  3. После на нем размещается рамка (при необходимости на ней заранее выпиливаются пазы, направленные параллельно в зависимости от толщины изделия).
  4. Рамка должна встать ровно, не перекрывая дымохода.
  5. На раму накладывается слой рабочего раствора, кладка продолжается по первоначальной схеме.


Шибер устанавливается одновременно с установкой системы отопления

На завершающем этапе остается заделать при помощи того же рабочего раствора на основе цемента оставшиеся в дымоходе щели, чтобы не нарушать тягу и не допускать попадания в помещение потоков угарного газа.

Установка на трубе

Шиберная задвижка может быть установлена и на трубе. Для этого выбирается ее участок, на котором отсутствует утепление, в противном случае ее попросту заклинивает по причине расширения на фоне нагревания элемента. Специалисты рекомендуют располагать ее, не доходя до топки около 1 метра.

Предполагается следующий порядок действий:

  1. Крепление первой части к патрубку с промазыванием мест стыка герметиком, отличающимся термостойкими свойствами.
  2. Установка шибера на данный сегмент либо на тройник.
  3. Размещение второго обрезка для трубы, который свяжет конструкцию с утепленными участками дымохода.

Благодаря плотному прилеганию всех элементов данной конструкции, не потребуется никаких дополнительных креплений. Техника установки подойдет для шиберов поворотных и для выдвижных. Иногда дополнительно предусматривается ограничитель поворота.


Установка шибера на трубе

Установка для конструкций самостоятельного изготовления

Этот вариант установки шибера предполагает предварительное приваривание полую трубу к шиберной задвижке. При этом в самом дымоходе организуется небольшое отверстие, для установки поворотной ручки.

После размещения задвижки и продевания стержня ручки в установленные отверстия, участок трубы с заслонкой крепится к печи.

Шибер – это один из важнейших элементов для обеспечения высокой эффективности в работе камина либо печи. Установить его несложно. При необходимости сделать его можно самостоятельно, прилагая для этого минимум усилий – для всех манипуляций достаточно базовых навыков.

Функциональные возможности

Так как шибер является основным регулятором тяги внутри дома, то именно от него зависит интенсивность горения топлива. Чтобы уменьшить тягу и интенсивность пламени в топке, нужно всего лишь прикрыть заслонку. Для увеличения огня осуществляются противоположные действия.

Современные модели шибера могут быть установлены как в одностенных, так и двустенных котлах. Если же камин или печь не эксплуатируется, то в это время задвижка поворотного шибера для дымохода должна быть полностью закрытой. Чаще всего мастера устанавливают заслонку на первом метре дымохода, так как этот участок не утеплён.


Данное устройство регулирует тягу

К основным функциональным возможностям заслонки относятся:

  1. Частичное перекрытие дымоходного канала.
  2. Качественное регулирование тяги.
  3. Контроль над интенсивностью горения пламени в топке.

Сервис объявлений OLX: сайт объявлений в Украине

Харьков, Московский

Сегодня 21:09

3 350 грн.

Договорная

Львов, Франковский Сегодня 21:08

Iphone 13 mini 64gb

Телефоны и аксессуары » Мобильные телефоны / смартфоны

Черкассы

Сегодня 21:08

Кривой Рог, Покровский Сегодня 21:08

367 185 грн.

Договорная

Вознесенск Сегодня 21:08

322 грн.

Договорная

Самбор Сегодня 21:08

Сумы Сегодня 21:08

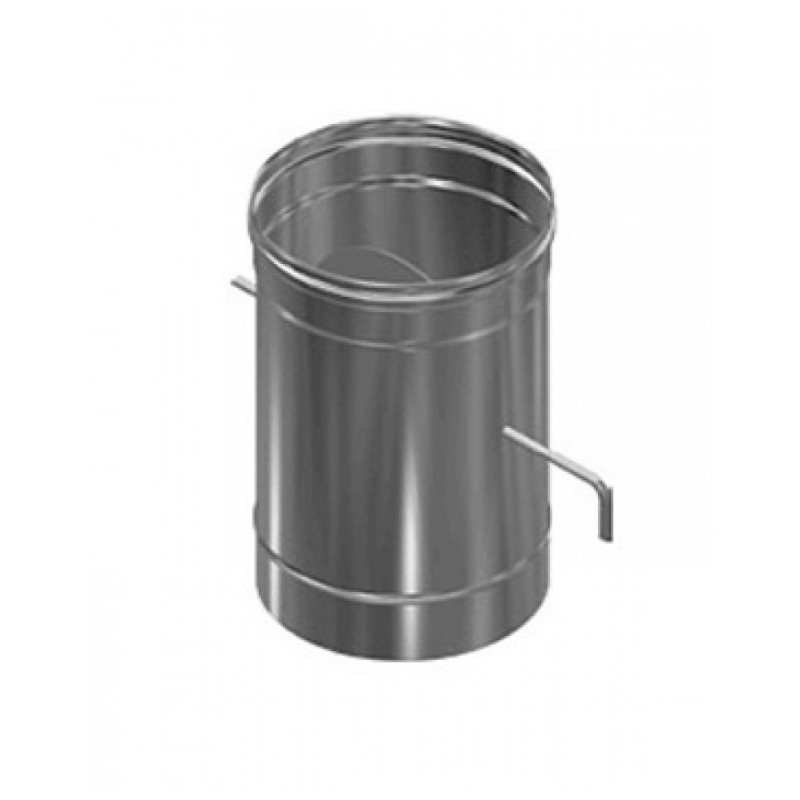

Поворотная заслонка для дымохода: установка, для чего нужна

Для регулировки дымовой тяги в кирпичной печи и других конструкциях используется поворотная задвижка на дымоход (шибер, вьюшка). Устройство предназначено для обеспечения нормальной работы системы дымоотвода путем перекрытия или открытия канала. Такая заслонка оказывает влияние на горение топлива. Поэтому качество шибера должно быть высоким, а установлением конструкции должен заниматься специалист.

Поворотная заслонка: что собой представляет

Это выдвижная пластина из нержавеющей стали квадратного или круглого сечения в диаметре от 80 мм до 300 мм. Конструкция состоит из металлической пластины в рамке. К наиболее удобным в использовании относятся поворотная, выдвижная, дроссельная классическая заслонка. Для осуществления регулировки поворотного шибера к его центру приваривается направляющая, конец которой выводится наружу и заслонки начинают вращаться с вращением пластины. Такая задвижка регулирует не только выход горячего воздуха, но и закрывает трубу при завершении топки печи. Выполняется из нержавеющей стали и установить ее можно как своими руками, так и под заказ.

Вернуться к оглавлению

Для чего нужна и как работает?

Поворотная заслонка используется в перекрытии дымохода. Чтобы уменьшить интенсивность горения в печи, пластину нужно задвинуть, а для увеличения — открыть. Если эксплуатация не происходит вьюшку следует держать закрытой, при большой тяге — нужно перекрыть, давая прогреваться стенам. В этом случае изменяется сила горения и удерживается нагретый дым в канале, за счет чего экономится топливо и сохраняется оптимальная температура.

Поворотная конструкция устанавливается вместо выдвижной.

Конструкция устройства сложная — оно может поворачиваться по оси. В результате дымоотвод открывается или закрывается. Изготавливается как пластина с гладкой поверхностью. Поворотная заслонка разделяется осью на две равные части. Поворот происходит на 180 градусов. Устанавливается в основном, если отсутствует возможность поставить выдвижной шибер.

У такой конструкции есть недостаток в креплении ее посредством сварки. В результате она может перегореть, не выдержав длительного периода использования.

Вернуться к оглавлению

Установка поворотной конструкции

К известным способам размещения вьюшки в трубе относятся:

  • Установление в топку или выходной патрубок дымохода.
  • Скрепление с деталями самого дымоотвода, не используя дополнительных крепежей.
  • Установка на выходе вентиляционной системы.

Поворотная заслонка для дымохода своими руками выполняется одновременно с возведением печи. Такая работа является несложной и состоит со следующих этапов:

Нержавеющая сталь – лучший материал для такой конструкции.
  • Проводится замер дымовой трубы, вырезается фрагмент, который в дальнейшем и будет задвижкой. В качестве материала лучше выбирать нержавеющую сталь, в которой высверливается отверстие и вкручивается ручка.
  • Сваривание рамки для заслонки. Для этого подойдет уголок или полосы металла шириной в 20—40 мм. Рамка должна двигаться по уголкам свободно. С этой целью входное отверстие подгоняется по ширине и толщине задвижки и приваривается фиксатор.
Вернуться к оглавлению

Меры предосторожности

Полное закрытие поворотной заслонки дымохода может привести к проникновению в помещение угарного газа. Для предотвращения таких случаев нужно сделать задвижки со встроенными фиксаторами, в которых должно быть предусмотрено 15—20% зазора. Нельзя перекрывать задвижку в печи, которая находится в бани. Необходимо дождаться прогорания дров. Не рекомендуется установка заслонки в утепленную часть трубы из-за возможности ее термического расширения, когда поворотный механизм может заклинить.

Роль клапанов в вашем газовом камине

Изображение предоставлено: Honeywell International, Inc.

Пилотные газовые дровяные камины включают термопару для контроля запального пламени и термобатарею для обеспечения контроля через термостат или другое дистанционное устройство. Термопара определяет запальное пламя газа и предотвращает подачу газа к основным горелкам, когда недостаточно тепла для зажигания горелки. Термобатарея питает второй контур, управляющий главным клапаном. Краткое понимание того, как работают термопара и термобатарея и что может пойти не так, поможет устранить неисправность клапана.

Работа с термопарой

Термопары — это пассивные датчики, генерирующие электрический ток, когда соединение в разомкнутой цепи подвергается воздействию температурного градиента. Тепло от пилотного пламени воспринимается термопарой, а индуцированный электрический заряд приводит в действие электромагнит внутри газового клапана, который пропускает поток к основным горелкам.

Газовый камин может выйти из строя по ряду причин, но, как правило, если контрольная лампа загорается и не горит постоянно, проблема связана с термопарой.В некоторых случаях неплотные соединения или коррозия вызывают выход термопары из строя, хотя гораздо чаще соединение покрыто углеродистой сажей и нуждается в очистке или замене.

Эксплуатация термобатареи

Термобатарея работает аналогично термопаре, генерирующей напряжение при контакте с запальным пламенем в диапазоне от 325 до 850 мВ постоянного тока. Когда главный вентиль активирован, происходит падение потенциала, равное примерно половине полного напряжения сети или минимум 110 мВ.

Если контрольная лампочка продолжает гореть, а основная горелка не работает, возможно, проблема в термобатарее. Цифровой мультиметр можно использовать для проверки напряжения в присутствии пилотного пламени, а также для проверки падения потенциала при срабатывании основного клапана. Это можно сделать, найдя красный и белый провода, подключенные к клеммам TP/TH и TP на главном регулирующем клапане.

Если термобатарея вырабатывает менее 325 мВ, датчик необходимо очистить или заменить.Значительное падение потенциала при срабатывании основного клапана является еще одним признаком необходимости замены термобатареи. Если нет изменения потенциала при срабатывании главного клапана, то это свидетельствует о неисправности или необходимости сброса прерывателя. Очень небольшое падение потенциала может быть признаком того, что главный регулирующий клапан нуждается в замене.

Главный регулирующий клапан

Цифровой мультиметр также можно использовать для проверки главного регулирующего клапана. Главный газовый регулирующий клапан, как правило, не подлежит обслуживанию, и если сопротивление его катушки или соответствующее сопротивление катушки предохранительного магнита выходят за пределы указанного диапазона, клапан необходимо заменить.

Чтобы проверить сопротивление катушки, снимите контакты термопары и термобатареи и установите мультиметр на настройку Ом (Ом). В зависимости от производителя и модели сопротивление на контактах TP и TH должно находиться в указанном диапазоне: от 1,75 до 2,75 Ом для клапана SIT CONTROLS USA, Inc. SIT 820 Series Nova mV или от 3,1 до 3,6 Ом для газового клапана Honeywell VS8420 Millivolt. . Номинальное сопротивление обычно указывается в инструкциях производителя или в руководстве по поиску и устранению неисправностей для различных марок и моделей.

Предохранительный магнит расположен на задней стороне клапана, и, возможно, потребуется снять клапан, чтобы проверить его сопротивление. Чтобы проверить сопротивление магнита, поместите один провод на паяное соединение, а другой на землю. Сопротивление должно составлять от 0 до 0,2 Ом для милливольтового каминного клапана SIT Nova серии SIT 820. Опять же, если значения выходят за пределы этого диапазона, клапан нуждается в замене.

Настоятельно рекомендуется вызывать сертифицированного техника для обслуживания неисправного регулирующего клапана газового камина.Приведенная выше иллюстрация служит грубым руководством, которое может помочь понять, как работает регулирующий клапан и как устранить неполадки, если газовый камин не зажигается. Также стоит отметить, что неисправная проводка, настенные выключатели, забитые пилотные отверстия или форсунки горелки могут вызвать аналогичные проблемы.

Ресурсы:

Поиск и устранение неисправностей газового клапана

Как проверить главный регулирующий клапан

Стентирование дымохода во время транскатетерной имплантации аортального клапана

Аннотация

Острая коронарная непроходимость является редким, но опасным для жизни осложнением транскатетерной имплантации аортального клапана. У пациентов с риском обструкции коронарных артерий упреждающая защита коронарных артерий коронарным проводом, баллоном или стентом обеспечивает вариант экстренного лечения. Авторы описывают шаги, связанные с выполнением стентирования дымохода, и обобщают краткосрочные и долгосрочные данные о результатах, связанных с этой техникой.

Раскрытие информации: LR и DM входят в состав редакционной коллегии Interventional Cardiology Review; это не повлияло на экспертную оценку.У всех авторов нет конфликтов интересов, о которых следует заявить.

Опубликовано онлайн:

Образец цитирования: Обзор интервенционной кардиологии 2020;15:e09.

Корреспонденция: Лисбет Россил, Университетская больница Голуэя, Ньюкасл-Роуд, Голуэй H91 YR71, Ирландия.Электронная почта: [email protected]

Открытый доступ:

Эта работа находится в открытом доступе в соответствии с лицензией CC-BY-NC 4.0, которая позволяет пользователям копировать, распространять и создавать производные работы в некоммерческих целях при условии правильного цитирования оригинальной работы.

Транскатетерная имплантация аортального клапана (TAVI) стала безопасной и эффективной стратегией лечения симптоматического и тяжелого стеноза аортального клапана (АС).1 Выбор между транскатетерным или хирургическим подходом больше не зависит от предполагаемого хирургического риска, а скорее от оценки кардиологической бригадой медицинского учреждения сопутствующих заболеваний и слабости, индивидуальных анатомических характеристик сердца и сосудов, предпочтений пациента и местного опыта. Основные преимущества TAVI в отношении хирургической замены аортального клапана (SAVR) включают менее инвазивный подход с быстрым восстановлением и более низким риском краткосрочной смерти и инсульта.1 SAVR, напротив, в меньшей степени зависит от состояния сосудов, корня аорты или клапана. анатомии и связан с более низким риском параклапанной утечки после процедуры или потребностью в постоянном кардиостимуляторе.1 Кроме того, TAVI представляет риск острой или подострой обструкции коронарных артерий (CAO), редкого, но разрушительного и опасного для жизни осложнения. Защита коронарных артерий с возможностью выполнения «стентирования дымохода» является важным и все более часто используемым методом, который может снизить вероятность CAO во время TAVI. В этой статье мы описываем факторы риска, связанные с CAO, процедурные шаги для выполнения коронарной защиты и стентирования дымохода и обсуждаем доступную литературу по этой теме.

Обструкция коронарной артерии при транскатетерной имплантации аортального клапана

Острая ЦАО определяется как новая полная или частичная обструкция одного или обоих устьев коронарных артерий во время процедуры TAVI. 2 Это осложнение обычно проявляется резкой гемодинамической нестабильностью с быстрым прогрессированием до кардиогенного шока и желудочковых аритмий.

Частота острой ЦАО во время TAVI на нативных аортальных клапанах относительно низка (<1%), но она возникает в 3–4 раза чаще после операций «клапан в клапане» (VIV) (2.3–3,5%).3–6 Обструкция одной или обеих коронарных артерий обычно обусловлена ​​непосредственным закрытием устьев смещенной (объемной) нативной тканью створок, которая оттесняется каркасом расширенного транскатетерного клапана сердца (ТГК). В случае процедур VIV это смещение ткани створки биопротеза, которая может закрыть устья коронарных артерий. Смещенные створки, родные или искусственные, также могут уменьшить коронарный кровоток в направлении синуса Вальсальвы (SOV) при контакте с синотубулярным соединением.Довольно редко компоненты самого THV (например, юбка, комиссуральные штифты) непосредственно перекрывают устья коронарных артерий; однако это следует заподозрить в условиях неглубоких синусов аорты. Расслоение коронарной артерии, гематома или эмболизация тромботическим или дегенеративным материалом являются альтернативными, менее распространенными механизмами САО.

Острая CAO оказывает большое влияние на заболеваемость и смертность после TAVI. 30-дневная смертность от острой ХАО высока и колеблется от 8% до 41% для TAVI при нативном АС и до 53% при ВIV.3,4,6 Тип коронарной реваскуляризации и, следовательно, скорость восстановления коронарного кровотока, по-видимому, являются важным фактором, определяющим исход после CAO. Многоцентровый регистр сообщил о 30-дневной смертности 22% у пациентов, успешно пролеченных чрескожным коронарным вмешательством (ЧКВ), 50% у пациентов, которым лечили ургентным коронарным шунтированием (АКШ) и поразительной 100% 30-дневной смертности среди пациентов. с неудачным PCI.3

Недавно сообщалось о задержке CAO как о редкой причине ИМ после TAVI, связанной с таким же высоким уровнем внутрибольничной летальности (50%).7 В этих случаях CAO возникает после того, как пациент покинул лабораторию катетеризации после TAVI, и классифицируется как раннее (0–7 дней) или, реже, позднее (> 7 дней) появление после индексной процедуры. 7 Клиницисты должны знать об этом. что те же факторы риска, что и для острой ХАО, связаны с ранним типом отсроченной ХАО. Дальнейшее расширение стента или тромбоэмболические явления, возникающие при неглубоком и переполненном SOV, являются предполагаемыми факторами возникновения ранней отсроченной CAO. Предполагается, что в случаях позднего отсроченного CAO, возникающего через несколько месяцев или лет после процедуры, причиной этого позднего осложнения являются механизмы, связанные с эндотелизацией, фиброзом и тромбозом.

Факторы риска коронарной артерии

Факторы риска острой обструкции коронарных артерий

Факторы риска острого ЦАО во время TAVI были идентифицированы и включают женский пол, высоту коронарного русла <10 мм от плоскости кольца и SOV <28 мм.3,4,8 показали приблизительно 60% с левой коронарной артерией (LCA) высотой> 10 мм, и у большинства пациентов с острой CAO в обсервационных исследованиях была высота LCA <12 мм или SOV <30 мм. 3,4 Эти данные предполагают, что более высокие пороговые значения могут быть более точными, но также могут быть задействованы другие факторы риска. Потенциальные неблагоприятные анатомические особенности, которые следует оценить во время предоперационного планирования, включают тяжесть кальцификации клапана, распределение объемных кальцинатов и утолщенной ткани створок, длину нативных створок по отношению к устьевой высоте коронарных артерий или высоте и ширине синотубулярного соединения. .

Неудивительно, что в доступных регистрах пациенты с ХАО реже имели в анамнезе АКШ.3,4 В то же время это может быть причиной занижения истинной распространенности CAO в этих регистрах, поскольку симптомы CAO могли быть скрыты «защитой трансплантата».

Для процедур VIV дополнительные факторы риска включают лечение хирургическими биопротезами с внешними створками, бескаркасными биопротезными клапанами, пациентов с виртуальным транскатетерным клапаном до устья коронарной артерии на расстоянии <4 мм или пациентами с виртуальным транскатетерным расстоянием до синусового трубчатого соединения <4 мм мм (рис. 1).6

Стратегии для пациентов из группы риска

Если во время TAVI у пациентов выявляется повышенный риск сердечно-сосудистых заболеваний, важное значение имеет активное обсуждение в кардиологической бригаде учреждения. В таких случаях SAVR может быть более подходящей стратегией лечения. В случаях, когда хирургический подход невозможен, можно рассмотреть несколько процедурных методов для снижения риска CAO во время TAVI.

Некоторые данные наблюдений указывают на более высокий риск CAO при использовании баллонно-расширяемых (BE), чем саморасширяющихся (SE) THV.3,4 Хотя было высказано предположение, что это может быть частично объяснено различиями в характеристиках рамы, следует отметить, что производитель SE CoreValve исключает конкретные рекомендации относительно диаметра SOV и высоты коронарной артерии, поскольку эти рекомендации не предоставляются производитель клапанов BE Edwards. Таким образом, нельзя обобщать, что SE THV следует отдавать предпочтение перед BE THV у пациентов с риском CAO. И наоборот, повторно захватываемая система THV обеспечивает преимущество оценки CAO перед окончательным развертыванием клапана.Например, Lotus Edge (Boston Scientific) THV позволяет провести тщательную оценку положения имплантата, функции, герметизации и отношения к коронарным артериям перед высвобождением. Если наблюдается неправильное положение или CAO, протез можно просто захватить и переместить или удалить (рис. 2А). Никакая другая коммерчески доступная в настоящее время система THV не может быть оценена, когда она полностью развернута и находится в рабочем состоянии перед окончательным выпуском. Другие THV были разработаны для зажима нативных или биопротезных створок аортального клапана, чтобы «закрепить» эту ткань на устройстве THV и потенциально снизить риск CAO.Например, система ACURATE Neo (Boston Scientific) THV сконструирована таким образом, что верхняя коронка «вступает в контакт» с тканью створки и толкает ее вниз в направлении фиброзного кольца (рис. 2В). Исследование с участием 30 пациентов с высоким риском острого ВСА (среднее значение ± стандартное отклонение левой основной высоты 10,8 ± 1,5 мм и неглубокое СОВ с отношением СОВ:кольцо 1,8 ± 0,8 мм) не показало острого ВСА после трансапикальной имплантации системы ACURATE Neo THV. .9 JenaValve (технология JenaValve) — это еще одно устройство THV второго поколения, которое имеет зажимной механизм для захвата нативных створок и прикрепления их к устройству THV (рис. 2C).Данных о частоте CAO с самой последней версией системы JenaValve пока нет.

Стратегии снижения риска обструкции коронарных артерий

Принципиальная схема биопротеза

Биопротез или нативный аортальный гребешок Преднамеренное разрывание для предотвращения ятрогенной обструкции коронарных артерий (BASILICA) во время TAVI — это современный метод снижения риска острой сердечной недостаточности.В этом методе нативные или биопротезные створки, которые могут привести к CAO, преднамеренно разрезают с помощью транскатетерной электрокоагуляции. Это позволяет створкам расширяться после развертывания THV и, следовательно, поддерживать кровоток в SOV и коронарных артериях (рис. 3). метод был успешным у 93% пациентов, без случаев CAO или повторного вмешательства через 30 дней.11 У трех пациентов (10%) были неврологические события (один инвалидизирующий инсульт, два неинвалидизирующих инсульта).У 43% больных была обеспечена церебральная защита. Эта процедура гемодинамически переносилась большинством пациентов (93%). В тех случаях, когда появлялась гемодинамическая нестабильность, она разрешалась сразу после завершения развертывания THV. Первичные отчеты показывают приемлемую безопасность БАЗИЛИКИ, но это требует подтверждения в более крупных испытаниях. Этот метод в настоящее время не является широко доступным за пределами экспертных центров.

Схематический обзор оценки рисков и стратегии

Несмотря на эти вышеупомянутые стратегии по предотвращению CAO, пациенты с риском CAO продолжают обращаться за TAVI. В таких случаях профилактическая защита коронарных артерий с помощью проволоки, баллона или стента должна рассматриваться в качестве вспомогательного шага в случае, если для лечения острой САО требуется экстренное стентирование «дымоходом» или «шноркелем». Этот метод был успешно описан в отчетах о клинических случаях и в небольших сериях случаев. острой ЦАО.Мы рассматриваем упреждающую коронарную защиту у всех пациентов из группы риска, как показано на рисунке 4.

Процедурные шаги для коронарной защиты

Коронарная защита и стентирование дымохода

На рис. 5 показаны этапы коронарной защиты и стентирования дымохода, а на рис. 6 показан пример клинического случая.Защита коронарных артерий во время TAVI обычно требует использования дополнительного артериального доступа для введения проводникового катетера в коронарную артерию, подверженную риску. В качестве альтернативы, втянутый проводниковый катетер можно использовать для инъекций контрастного вещества при развертывании THV вместо катетера «косичка» и впоследствии избежать дополнительного артериального доступа. возвращаются в аорту во время развертывания THV и могут быть перемещены в сторону устья коронарных артерий после развертывания THV.Другие направляющие катетеры также могут быть успешно использованы (Ikari, EBU или AL1), но после имплантации THV их положение может быть сложнее изменить. Из-за риска гемодинамической нестабильности после баллонной аортальной вальвулопластики (БАК) мы предпочитаем иметь комплект коронарной защиты на месте до БАК. Следует задействовать коронарный направляющий катетер с введением коронарного проводника дистально в сосуд при соответствующей гепаринизации (активированное время свертывания крови >250 с). Затем направляющий катетер отводят в восходящую аорту после того, как предварительно установленный баллон или стент над защитной проволокой будет расположен дистально в коронарном сосуде. Решение о предварительной установке баллона или стента на коронарный проводник зависит от анатомических характеристик корня аорты и предполагаемого риска сердечно-сосудистых заболеваний. Хотя стратегия только с проводником экономит время и деньги, продвижение коронарного стента вместе с развернутым THV (и смещенными нативными створками) может быть затруднено из-за препятствующей кальцификации или блокировки контровочной проволоки между стенкой аорты и каркасом THV. В двух обсервационных исследованиях 10-20% случаев неудачи установки стента имели место в случаях, когда стентирование было предпринято для лечения CAO во время TAVI.3,4 Более поздний регистр пациентов, перенесших стентирование дымохода по поводу развившейся или угрожающей сердечной недостаточности, показал, что отсутствие коронарной защитной проволоки было связано с повышенным уровнем смертности, кардиогенным шоком или ИМ.14 Таким образом, предполагается, что защитный коронарный проводник проволока с предварительно установленным коронарным стентом располагается дистально в коронарном сосуде перед развертыванием THV.

Если после развертывания BAV или THV очевидна острая CAO (например, боли в груди, снижение коронарного кровотока, изменения сегмента ST, желудочковые аритмии, гемодинамическая нестабильность), немедленное восстановление коронарного кровотока имеет решающее значение, и припаркованный баллон/стент может быть развернут как описано ниже.Тем не менее, если нет клинических признаков острого коронарного коронарного атеросклероза, но ангиографическая картина вызывает подозрение в отношении приближающегося коронарного коронарного атеросклероза (например, наличие ткани створки непосредственно перед устьем коронарной артерии со снижением коронарного кровотока или без него), стентирование коронарных артерий все же следует рассматривать. Действительно, наличие коронарной защитной проволоки может дать ложную уверенность в том, что коронарная коронарная коронарная недостаточность не является неизбежной, удерживая смещенную ткань створок от устья коронарной артерии и поддерживая нормальный коронарный кровоток. В таких случаях извлечение спицы может спровоцировать острый CAO, а повторное введение спицы может быть затруднительным.Кроме того, в недавнем отчете об отсроченной коронарной обструкции после TAVI сообщается, что в 23,7% случаев отсроченной коронарной обструкции во время индексной процедуры TAVI была коронарная защита. финальное стентирование коронарных артерий во время TAVI показало значительный риск (4,3%) отсроченной САО и высокую смертность у этих пациентов (три из четырех с летальным исходом) [16]. быть дополнительным инструментом в таких случаях для определения близости смещенной ткани створки или кальцификации к устью коронарной артерии, особенно когда есть сомнения в необходимости стентирования только на основании ангиографических изображений.12,16,17 У этих пациентов с высоким риском следует предусмотреть низкий порог для развертывания стента. И наоборот, если нет никаких предположений о нарушении коронарного кровотока или САО после установки THV, коронарный стент можно осторожно удалить.

При установленном или надвигающемся CAO припаркованный стент можно просто отвести и развернуть. Ширину коронарного стента следует выбирать в соответствии с предоперационным анализом КТ или ангиографической оценкой. Длина стента должна быть достаточной, чтобы он имел достаточную длину для закрепления в проксимальной части коронарной артерии и выступал над ожидаемым обструктивным фактором.Если ожидается, что САО будет вызвана смещением объемной ткани створок, длину стента следует отрегулировать так, чтобы он выступал над этими обструктивными створками; в качестве альтернативы, если предполагается, что САО вызван закрытием всего синуса из-за контакта между каркасом THV и синотубулярным соединением, выбранный стент должен выступать над синотубулярным соединением. В качестве альтернативы стент можно расположить на уровне устья коронарной артерии во время развертывания THV. Эта последняя стратегия может использоваться, когда ожидается очень высокий риск сердечно-сосудистых заболеваний, а риск смещения стента или потери проводника во время установки THV низок, или если есть опасения по поводу развития ишемии при более глубоком размещении стента в коронарной артерии. .

После извлечения стента в нужное положение его следует надуть до высокого давления (12 атм). Затем баллон стента можно частично оттянуть для повторного надувания при более высоком давлении, чтобы расширить проксимальную часть стента. Важно отметить, что сдутый баллон стента не следует извлекать из коронарного стента до оценки функции THV, поскольку в случае необходимости постдилатации THV можно использовать технику «поцелуйного баллона», чтобы избежать сдавливания дымохода. стента, так как повторное зацепление баллона со стентом дымохода может быть затруднено (рис. 5H).Сообщалось о компрессии или откате имплантированного коронарного стента расширенным THV и смещенными нативными створками.4,16 В таких случаях можно имплантировать второй стент для улучшения расширения стента. Здесь внутрисосудистая визуализация может облегчить принятие решения, если необходима дальнейшая оптимизация стента(ов) дымохода.

Долгосрочные результаты стента дымохода

Необходимо признать некоторые конкретные опасения относительно долгосрочных результатов стентирования дымохода. Во-первых, в условиях турбулентного потока и кальцифицирующих обломков стент, выступающий далеко в аорту и не соприкасающийся со стенкой коронарной артерии на протяжении нескольких миллиметров, теоретически может иметь значительно более высокий риск отказа стента дымохода, в том числе тромбоз или рестеноз.Во-вторых, нет доступных данных для определения интенсивности или продолжительности антитромбоцитарной терапии. Это требует тщательного рассмотрения у пациентов с повышенным риском кровотечения из-за сопутствующих заболеваний. Индивидуализация антитромбоцитарной терапии является обязательной, при этом большинство центров предлагают двойную антитромбоцитарную терапию в течение 3–9 месяцев. Третье беспокойство связано с будущим доступом к коронарному кровообращению для рутинного лечения стабильной или нестабильной ишемической болезни сердца. Ожидается, что этот доступ будет чрезвычайно сложным для этой когорты пациентов.Одно исследование показало более легкий повторный доступ в системах BE THV, потому что рама THV, а затем и стент дымохода, выступающий в аорту, короче. 14

На сегодняшний день нет данных о длительном наблюдении или систематической визуализации с помощью КТ коронарных артерий или ангиографии дымоходных стентов. Однако недавно были опубликованы результаты двух ретроспективных регистров, в которых собраны данные о пациентах, перенесших стентирование дымохода, с клиническим наблюдением до 3 лет. тех, кому проводилось стентирование дымохода по поводу установленной или препятствующей ХАО, частота отказа стента составила 5.3% после медианы наблюдения 612 дней (межквартильный диапазон 405–842 дня).14 Данные о 236 пациентах из группы риска, перенесших TAVI с коронарной защитой, были собраны в реестре Coronary Protection to Prevent Coronary Obstruction во время TAVR (COPROTAVR). .15 В этом исследовании 143 пациента (60,6%) получили коронарное стентирование (79% стентирование дымохода, 21% стентирование устья). После 3-летнего наблюдения клинический исход у пациентов, получавших стентирование, в целом был благоприятным (сердечная смертность 7,8%, ИМ 9. 8%, инсульт 5,4%). Хотя частота тромбоза стента была низкой (0,9%), во всех случаях он был фатальным. Случаев внутристентового рестеноза не наблюдалось. В группе стентированных больных у трех из четырех пациентов с ИМ, которым была проведена ангиография, не удалось выявить поражение коронарных артерий. Неясно, следует ли рассматривать основной источник тромбоэмболии, вызванный выступающим стентом, для этого последнего вывода. Эти испытания являются первыми, которые предложили приемлемую среднесрочную безопасность стентирования дымохода.Однако эти ретроспективные данные относительно небольшой группы пациентов следует интерпретировать с осторожностью. Таким образом, мы не рекомендуем использовать стентирование дымохода в качестве стратегии первой линии у более молодых пациентов или у пациентов с прогрессирующей ишемической болезнью сердца, и стентирование дымохода следует проводить только в качестве экстренной помощи при надвигающемся или установленном сердечно-сосудистом атеросклерозе.

Пример случая, процедура «клапан в клапане»

Перспектива будущего

Немногие регистры ретроспективно собрали данные по этому вопросу, демонстрируя, что стентирование дымохода является эффективной стратегией спасения для неотложного лечения CAO во время TAVI, но долгосрочные результаты остаются неясными. Проспективный международный регистр, собирающий данные о пациентах, подверженных риску ХАО или у которых развился ХАО во время TAVI, находится в разработке. Такие данные необходимы для улучшения существующих моделей риска и разработки новых инструментов для более точного прогнозирования возникновения CAO. Дальнейший опыт работы с новыми методами, такими как BASILICA или THV, также потребуется для снижения риска коронарной окклюзии и необходимости стентирования дымохода.

Заключение

Острая ЦАО во время TAVI является редким, но опасным для жизни осложнением.В большинстве случаев можно выявить факторы риска CAO. У пациентов с риском сердечно-сосудистых заболеваний рекомендуется предварительная коронарная защита с помощью коронарного проводника и использование предварительно установленного стента. Стентирование дымохода проводится как экстренное лечение для восстановления коронарного кровотока в случае надвигающейся или установленной ХАО. Долгосрочные результаты стентирования дымохода остаются неясными.

Заслонки для камина — Блог в FireplaceMall

Каминные заслонки или дымоходные заслонки, компоненты вашего камина, помогают регулировать воздушный поток и тягу для каминов.Поэтому они открываются или закрываются с помощью ручки-демпфера.

О дымоходах и каминных заслонках

Большинство каминов имеют горловую заслонку , иногда называемую нижней заслонкой, прямо над топкой. Это как клапан или люк между топкой и дымоходом. Когда камин не используется, его следует закрывать, чтобы теплый воздух из системы отопления дома не выходил в дымоход. Прежде чем разжечь огонь, важно открыть заслонку камина, чтобы предотвратить скопление дыма в доме.После того, как огонь разгорится, вы можете «точно настроить» тягу или восходящий поток, чтобы ваши дрова служили дольше, закрывая заслонку понемногу за раз. Остановитесь и приоткройте его, если почувствуете запах дыма. (Не знаете, как открыть или закрыть заслонку?)

Горловые заслонки расположены прямо над жаром вашего огня. Быстрые изменения температуры металла могут со временем привести к его деформации. Если раньше в ваш дымоход попадала вода, заслонка горловины может заржаветь.

Замена заслонки всего горловины (каркас и пластина клапана ) возможна для умелых домовладельцев, но если вы не считаете себя мастером на все руки, наймите для этого трубочиста.Однако заменить только клапанную пластину часть демпфера несложно. Горловые амортизаторы бывают шириной 24″ , 30″ , 33″ , 36″ и 42″ . Ценностные таблички не такие широкие, как их рамки. Измерьте имеющуюся пластину клапана перед покупкой замены.

Эти заслонки горловины, однако, обычно представляют собой просто металлические клапаны, которые не закрываются очень плотно, поэтому они могут позволить утечке тепла и энергии. Независимо от того, есть у вас горловой демпфер или нет, верхний демпфер является хорошей инвестицией.

Верхняя заслонка устанавливается в верхней части дымохода и открывается и закрывается с помощью троса из нержавеющей стали. Кабель спускается в дымоход и оснащен ручкой, чтобы вы могли открывать и закрывать его. Защелка, установленная непосредственно внутри топки, позволяет запирать ее в открытом или закрытом состоянии. Верхние заслонки закрываются намного плотнее, чем горловины, что снижает затраты на отопление дома. Они окупаются за несколько лет.

Некоторые клапаны с верхним уплотнением , такие как Lyemance , имеют крышку дымохода, предназначенную для надевания на клапан и прикрепления к плите дымохода.Другие бренды имеют встроенную крышку дымохода или вообще не имеют крышки дымохода. Если в вашем доме есть крышка с верхним уплотнением, но нет крышки дымохода, вы можете установить верхнюю крышку дымохода, которая надевается на заслонку и плиту дымохода и крепится к дымоходу с помощью винтов. Просто убедитесь, что сетчатая сетка колпака дымохода достаточно высока, чтобы верхняя заслонка могла полностью открыться.

Ручки для заслонки камина

Ручки заслонок горловины проходят через лицевую сторону камина и соединяются с пластиной заслонки камина.Это положение соответствует восходящему потоку горячих выхлопных газов. По этой причине эти ручки часто так сильно ржавеют, что уже не работают. Вы можете удалить ржавую ручку, удалив штифт, который прикрепляет ее к пластине. Сопоставьте его с чертежами сменных рукояток демпфера ниже при заказе замены.

%PDF-1.5 % 1 0 объект >/OCGs[15 0 R 89 0 R 162 0 R]>>/Страницы 3 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток Microsoft® Word для Microsoft 365Adobe Illustrator 25.4 (Windows)2021-10-19T12:10:27+02:002021-10-19T12:15:16+02:002021-10-19T12:15:16+02:00

  • 25656JPEG/9j/4AAQSkZJRgABAgEASABIAAD/7QAsUGhvdGBAgEASABIAAD/7QAsUGhvdG 0АААААААААААААААА AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAOAEAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9U4qkt9508sWMjJcXy8l BLGNJJVHFmRqtGrgcWQqfAimI3SQRzSu4/MvRBqEdrapJNESyzXbq8UUbCnFaFTI3Kp3VKbdckI7 MbT3QddtNas2urXeNJGiLUYKSoBqvJUYijDqoyKUxxV2KuxVJ9c81aZopUXiXBUipkjhd41rsoZ6 BKsegrXEbmkkbWkVp+aug3uoRWlsD++mjgjeVuPJpG4grxV0I32+L22w0hmuBXYqtkdY42kavFAW agJNAK7AVJxUBiWqfmj5c06Wa3lS4F5EK/VnjMTkE0DUcq3E0rWlSNwDhA69FPcmXlbzbZ+YVuGt go+riIuFYsf3oJFQyof2dj3wKnuKuxVAaxrdppUIluI5pAQWpBE8tFUgMzFRxUDkPtEY2mtrYlN+ cHl0zpHZqZkZGYzSEotQKqF4LKfnWlPfJGNc2Ns3tLhLm1huEoUmRZFINRRwCKHv1yKVXFXYqxvW PP8AoWkzPFeLcpw5ASGB1Ryh5kI8nBW+LavT33GI3SRSh5a/MHT9evxZwRekzCR1V2YPxShWqlAP iU12Y098JCGV4FdiqhfXsVlbPcSrI6p+xDG8rknoFRAzEnATSQLYhefmz5chZY4kmeUsQ4dSgTjs xYAO+xBGynfY75KmNsm0HWIdY0uHUIQBHMXChWLD4HKdSFP7PhgSmGKuxVJNf836RoQ5agJ1j5Kh lSF2jDNTivOnElq7AGuI35KRQtJdO/NLR9Q1OOyt4iBNNHBE8jFS3qGnKiqydfsjnv7dMNKzKSQo VARn5GhK029zUj8MCsfvvKmmS3byXVr9es3kSW2sEht444JUYOZOQEcjM0nx/ExFe2CFxO3472eS fEBfPv7+75KOmerRfLNvcXAk0eKWGRhJALqC0kENFUFEcBpTyZeXxk/PpiBugyBAFcvtZBYaZpunQ mDT7SGzhZi7RW8axKWIALFUAFaAb4WKJxVg1zf39vJe3EGv+jZG5nik9LTJJRDMrkEM6ow+HjxLN sfmRhiLNBBNC0Nc+Z30uTlq/muVIVd1aNNLcSkL0K/uXqKsByC8WNQN8nHFKQsDb8fjyYSyAGid0 +020h2qK21q01e4nULIlpdPbW6SKpfjKF9S3V15NHvsK0GQMaO/NsEzVDknWn2CWUTxI/JHkeUKE jjCmQ8noI1QfE5LEnck4KSSTzRWKFK7WdrWZbduNw0bCFqhaOQeJ5FJQN+5RvkemKrYilukUMjxI XZo7dEHpggcmSNVJapWNd6eBNANgqhrC2s7ixQTaeluVmaRrdkBUTwyn96lVWvxpzjegJFDtg4Qy 4zd3v+AmGFi7FUFYa1peoXN7a2dws0+nSiC8jWtUkKh6bj4hvSq1HIMv2lYBVdcSaXMLMXfp1uJA bGO4AR2mEbyURJKN6gjV2pSoAPgcFJBIRCQQJLJMkarLLT1ZAAGbiKLyPU07Y0tmqXOiupRhVWBD A9wcKEq1m50nRLX9LTQKBG8MLSqPiUTSJAOgJP2ht3yvNlGOPFL6RzbcGCWWXDH6v1C0NpXmWK71 6/01lljeGT04opjGGJiWsrpEoEnogNGfUYmpkA2yGHOJmQojhNb/AI/h4WZ9MccYkkHiF7X9v2j4 FNzp2nk3LG2iJvP96yUU+rRQn7yo+L4VA37ZdQaOI7eSIVVVQqgBQKADYADCxdiqX3M7PfjTzdm1 mnjae0EKhpGjgKLMzNIjxj4p0HGle9TUhVlw7X+Plz/VtfMKcVxFeWbRTgahaXE91aTsImVVCzSR em8bV5IvExs/RvtU4naM9qB6/qvfu27+u3PZPELuO1V8/s68vLv5om0/Rdw63NskbPbqYIplQArG wRyqNT7DAIfh3O2GmNmq6IvCh5jcv+cxurqS0EUUbyuYkMNuTwDEJVi4J+ECmFDll/OlQfUo1aAc I7QEHoTuT88VaZfzZkmS6NupuEXjE5S0BVWpzFSC2/zHywUE2aplvkaHX4dJli1mFIZlmdolRYow Q/xOeMIVPikLNXqScaA5JMieal53g80zJZroM15btWT6xJZtZKei8A63kFwDXf7PGnvihj01v+Zp MQjuNUQKqh3WXSGLUQVLB7I/EWG5Wg36EUwqm+mav52sbGO3utHudTnXkZLue4tVkIqOIIghhjJo ey/2KptZ6r5luD+90RbVQVDerdKTQj4ioRHBp8xgVO8VY/ceSdAvpPrF7YiO4W5e4V7e4nQ8ubFX 5RmE1YNyZegPjSuT4yOt+/8AVuGAjfMIL/BHln6xJM2j3TSw3CqkjXcjessjI7yitwaxKznmklCe LURgV5IyEChyUwBNsjsYra0/3h3sIhgt40ZAvT94z1+mq1JrvXIykSbLIAAUEVgS7FUBqjQiS0eZ 5II4JGuDdqsTRp6aNyWVpFf01eNn+McfDkCQGVQNtMrrdv8AXpSGlE6WLqzvCtuyPcxRmFjJMRIx RuLuikiPjQFSqmeltA1hE1vPJc2/xejPKSzMgYhaOQC60+y5ryWjcmryKqKxVA6hqCxxzwQzLDe+ mfRkkhkmjR2HwM6IY+ahuoDrXpUYqpaELqTTIGvWP1xHd51WV5VDuWJQSNFal0XnRaxKBtttirEf M7+YJ/Men6jY+UL64k0m+jkNwjaVEbqCOG7tG/ftfiXgqX7TQo8Q+IFW4+oWRSzPR9RvL+2aa60u 60mRXKC2vGtnkZQAeYNrNcpxNabtXbp0qoR2Ksf89Xog8uz2vp+rJqdbCPkeMaeujB5ZWo3GOKMN I5p0XMfVE+GQOctvn1+HNzNBGPiiUjUYeo/5u9DlueQ97Avyoiced9buuF26XcSPHcTzvdrJG1Aj /WGLBlj9ExKpcuv2asQ5XB0OTLOd5BXp87G/LfkL4rB3vboXP7S00ceDGRIHvA76Fn4jho1uKN0Q HrE13aQSQRTTRxS3TmK2R2CtJIEaQogJ+JvTjZqDspPQZtnSKuKuxVilhZ31lr14IrSze8SCKW7v 7eMwzXMG0dtC8IZI3lpBMokeQLGOPFaO4WMARGib/h4s5yBO2w/h3Xf7eaK1TW3tIbaO0M+ptdzp pouFEQt4542KyNPMhhMRejRl1qFkAVU9QiN7OHv2/H6Wu000iawe3kgs2Z1s5Wt5mdWVjKm8hJYL zJLVLioJrvmPhyQkCIm+E8J9497bkiQbNerfav0cvdtXcjcua1G9LLZzspIYRuQQaEHiehGSjzCD ySZYdVbhYySeldECrlZpTSKvGoU/D6nLt0zG48h9O19/wCBzc4wwj1izHlXn8+X2pvpzO2n2zSV 5mJC1SSalRWpPXMguEQOiIwKlXmb68dKdbOf6qWNJ7kfajhAJcoSQFY0oG7VrgKQ86tfLs2hyS6u lnc2LRI9xaymSgKxqJDGV5mgYLusoBoT9AACbZX+Y8eXVjaabp1wtnZ3sjrql4QSy26JUom4XlJ 03P3ioMqtAYX+W4urC/0yfS9TmvtJ1SaaGaxlATgQjMsjKwTiQkNSCnOu3SuCq5LdvY8KHzd5y/5 yRu9N17XNCk0SW5tbS9u7F3NzbBJkikMRUpJZSDiVG6sT13JywR2YcSUW/8AzlJd2aNDb6FPbIXk leJLq0j/AHsshklZlGnD43kdmYkVLEk748AXibH/ADljqgDsml3MlaFR9dtCBUDb/eBfn1x4QvE9 c/Jb84H/ADFh2NZNLbTn0lbYM73C3DTG49Xc8IoFWno9vHtkCKZAvS8CUFfwX5liuLFlMsaujQzO ywsrlXqVVWJesYRW/ZDM1G+yVVtrczxTraT2/oWxrFZTSTiSWQxA1Dhjy5Mql1ozkqCX4nbFVXTL P6pbPFSnKe4m+1z/AL+d5evFP5+lNulT1KqKxVif5h4uh6B5evfMl7p0V20DW0cwZAzsktxHDQdy aSbcatWlFY0UgiRHpFy7uVsMkuGJLCNB/M3yJr2veXdG0/y+qX2sXN3DepLCvC2itLSW6jZmoCJJ 6IyIyBuPLkFIANnhZYxBnHh+N+f4umvFnE/f+Pm9LtvLugTQLJJpNqjNWqiIeP8AlojfhkG9G2Wk AXYszWVpFbM4o5iRUqPegxVF4qh71tPijW6vjFHHat6iTz8VWJiDHyDN9k8XK196d8VtDpYaZcx3 d1ZqLefUY/Sl1C3RY53VAyxuHK/Fw5Exk1G9RscgKlHblLu8xzseVb+5ZgkcJJFbe78H7VSTTmeG zj+tzqbRkYyhk5zcBQrLVSCG6tQDfwys4AYxjcvTXU2a7+++t82PCdt/u3+z7qRmXskBqkevP6f6 KuLWGgb1frUMk1Ttx4+nLDTvXriqVvoGt3VzHdX89k1zErrHNbxXUDDlG0a143O5USvxJNVqeNCS cVXHQdWVR6c1n8LwtFCYrn6unoKVQLB9Z9NeOxAUAcgG+0AQqr6PoVzpUk/1ZrdIr26kvb5Qk7M8 0wX1GQyTSBKstaAcfbusSTbCGOMboVZv4p1gZofUeX6PuuFC3pScQeleJphF3su3Xkk1rZm3g+swz ypEk5mnlogciWeS4nSjAqsYebgwPxKqnfkOWUnJZ4yOQA+yvx5hy+Ch5fU2fur7Bt7wnGmMzabaM y8GaGMlT1BKjbLSb3cUgA0N0Tihp1DqVPQ/RiqBgsr/60Xu7ozQRkNAigJVqEHmFAqBXYEnffqBg CW9Z0m31SzFvKsZZJElhkkjEnpup+2gJFh5kgMDtX6MKENomhGxdri4cTXbL6aybnilalQTTqQK4 AkpvhQ+BPzKIP5j+a/bWL+v/AEkvlg5NRY3WveuFWyGABIoCKg+IrT+GJYgjo+jv+cO25f4uNa/8 c4V69PrQp9GRm2QD6C1rV49JsGvZIJJ0QgFImiVvi2rWZ4k/4bIM2PN+ZemLU/ULgoDTmJ9OI/6i /wBeGlUV/MiyhuZ0kt7mdZZOVuqyacvCNURSoP1sFhzq3IjblTtjSolfzEsneNI9Mu5HlYIipLYM СжиААЛрк79саВлмБВЛ/АЖмалЛрфкнУНХтВвЗбпрдУтнжСВВИуЙ2+ЖХqлФпВрбДр2уУэГ/УЛХвИ +0bteWBlGgaeV+S/yX1Xy/5r8q+aRplvZ3IuLhNQs4IoFktojpt4sTSNA3onlNKFbg/8nxH9mc/C r0RMT/WlL7/x82rDhlE7y4nuemvdvZRteRmK435oVVejGnwrJOBt/ln+GVOSicVdirB/zHuVEun2 d9NbWekzzw/WLu7IaP01ZmnT0W9WJnHGIo80JjT4jyV+GV5OgPL8fj9tORpzRMh9Q5UaNnb8Ada5 i0k81QWvl/WPLknku5trW+vPStTY/unSfTw6tGENnZlgRnqOMfFp3etSy8hXMCMhXP4cv2X0bsE+ LHKMhY5jntKj0HOwOvKr7wep5kOC7FXYq7FXYq7FXYqltxLrjGSIWFvJC3JQTdOpZTtuBAaVHvhC oRotbkCiTTYSBRqNqE5AYHt+57eOJN/2KLHJG6bJqwWOK6sobaJUA/d3DTkUHT4oo6/OuJNqmGBW L+cza/WtJWa1juC8rqhnnjhiWvGoZZVcPy7UUkdsIVA/7h2hiFzpui1mA5N9cjqx6Mw/cLWle2KE zn8v24kpD5e0+SNS3BnkCGhLfsiF+oNevfFLeneXrWK9SWTQLC2pQ/WIpPUkUx/YoDCnQ9N9sCsi xV4J5i/5xZl1fzJq+tR+a2tDq11c3TQLYluC3MjSGMuLlOQHKnQV8MmJkMDBLE/5w/dIzEnm8rGw oyDT6AihWhAuv5WI+RxE6Qcdtp/ziBIilU84FVYgsBp5AJAIBI+teDEfTjxlfDF31ejfk9+T3/Ku P0v/ALL/0r+lfq//AB7/AFf0/q/q/wDFs3Ll63tSmRJZgMq862oudAlUzi3EbpIXYqK8W2XkzxAc jtXkMASwvTfI/lX6uj3nmCJ5EkJYI9sELRgE8lYyV2o256HpvhtCupI/kRVrJ5gVjTdzcW4Ph3Pb pjar28j+SZQxOv8ANjyIcz25IIFSa0r8K++Nq9EhiiihjihUJFGoWNV6BQKAD2pgShbuxvZpi8Wo zWyUAEUaQMvzrJG7fjiqHGk6ryqdbuab/D6Vp7U/3Tiq79Fan/1ebn/kXa/9UcVRFnZ3cDs01/Ld qRQJKsKgHxHpoh+/FUU7oiM7sFRQWZmNAANySTiqR65L5P1jTJbDUruzltrhXRS0sVVZkKl42Yni 6rJsw3FcaHUWmMiNwaSTyt5X8ieU/rtxod3A99doy+td3KSNWNasvqbuqmimSngDlRgYwkIbSPfy vpbbm1E8lcRvh5dPu5fJPn8wW31azZNR071nkjW7LTj06UHqiGhqWqRxr475GQy8Ma4eKxxc6rrw /ou2qxfL7eX2b/ZfknEckcsayRsHjcBkdSCrKRUEEdQcvQuxV2KuxV2KuxV2KuxV2KuxVLNQg1mV U+qtArKSf9Ij9QV7U4ulMVWR2utCceq1sbboY1ho9ONPtFyOv+T0xVbNH5q5uYbm1CVPpq8Dkgdg zCYffTFUePrlN+v+xxVv/S6e/wDscVS+ePzUZWNvParFvwWSFmb2qRKo/DFVZU176qVaWE3VdpBG RHSv8nqFq0/ysVW2ieYllP1ua3kh5mgiiMbBqim7SSClK4qih9f5mpHCgoKCtd67/diqG1awur61 MHCFwWDAXEYlT4d68Qyb+G+KpN/hCRpYzLZ6WyBg8pFmAxZWDAqTIaHbqa74UL7ryijOotrLTkhS vFZbUSEciSdxIgpVjtTFKZ6Zpb2VqIUt7eJiS0gt41jjLHaoWrdgO+BUbH9d4fvCC9BUgADltWg3 xVCXSeZDLW0mt44vCWJnbp4rIg6+2Kut08xCKUXM1u0pH7gxxFVU77uDIxbtsCMVWwx+ZxKpnuLZ 4q/GqQMrEezGVgPuxVGH6/VaEur8QIFaU7fTiq26huZ7aSEqrCVGRlkAZDyBFGXaop1GKsfHlKYJ /vJpfqhgVf6nUcQBTb1Kgg9N8KFWfylE0UQgsdPSUD98XtVZGag3VQ603r1JxSmWn2WoQW4huFt2 EdFhEEYjUIoAUcWaTp88CoyMXo2elKmlAAKdvwxVD3i64yD6lJDG/f1kLg/8C6UxVTtU8yLNW7mt 5If5YomRvnVpHh5Yqsli8183MVzaBKn01eByadgSJh99MVRzfX6fCQDUdQDtXfw7Yqu/0unv/scV S9o/NfxlLi07+mDA+2+3I+tvt7YqrFNf+qBRNB9brvJ6R9Olf5PU5dP8rFWrRPMCyH63NBJHT4RF EY2DV7lpJKjFUSPr/M1I4UFBQVrvXf7sVf/Z
  • xmp. сделал: f9a6482f-25d7-fb49-9d19-aee69323b60cuuid: 5dfeb507-f6b0-405d-b2f5-58c3e6d0c824uuid: E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2Cproof: pdfuuid: E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2Cuuid: E82DA5BD-77E1-4F6A- B87D-93ACAAC3DD2Cuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2C
  • сохраненоxmp.iid:f9a6482f-25d7-fb49-9d19-aee69323b60c2021-10-19T12:10:28+02:00Adobe2 Ill5/4Windows075/Ill5:10:28+02:00
  • EmbedByReferenceD:\2021\BUITINK\LOGO BUITINK\LOGO BUITINK-TECHNOLOGY-KLEUR.pdfxmp.did:0c68517d-ad5e-0940-91f1-0aa45e8fd4b7uuid:66a134f5-89a5-4b61-955a-acb0b290fe207
  • EmbedByReferenceD:\2021\BUITINK\LOGO BUITINK\LOGO BUITINK-TECHNOLOGY-KLEUR.pdfxmp.did:0c68517d-ad5e-0940-91f1-0aa45e8fd4b7uuid:66a134f5-89a5-4b61-955a-acb0b25fe207
  • EmbedByReferenceD:\2021\BUITINK\LOGO BUITINK\LOGO BUITINK-TECHNOLOGY-KLEUR.pdfxmp.did:0c68517d-ad5e-0940-91f1-0aa45e8fd4b7uuid:66a134f5-89a5-4b61-955a-acb0b290fe207
  • EmbedByReferenceD:\2021\BUITINK\LOGO BUITINK\LOGO BUITINK-TECHNOLOGY-KLEUR. pdfxmp.did:0c68517d-ad5e-0940-91f1-0aa45e8fd4b7uuid:66a134f5-89a5-4b61-955a-acb0b290fe207
  • EmbedByReferenceD:\2021\BUITINK\LOGO BUITINK\LOGO BUITINK-TECHNOLOGY-KLEUR.pdfxmp.did:0c68517d-ad5e-0940-91f1-0aa45e8fd4b7uuid:66a134f5-89a5-4b61-955a-acb0b25fe207
  • EmbedByReferenceD:\2021\BUITINK\LOGO BUITINK\LOGO BUITINK-TECHNOLOGY-KLEUR.pdfxmp.did:0c68517d-ad5e-0940-91f1-0aa45e8fd4b7uuid:66a134f5-89a5-4b61-955a-acb0b290fe207
  • EmbedByReferenceC:\Users\sanderm\Desktop\21.08.3800_me01_bt_chimney valve.pdfuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2Cuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2C
  • EmbedByReferenceC:\Users\sanderm\Desktop\21.08.3800_me01_bt_chimney valve.pdfuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2Cuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2C
  • EmbedByReferenceC:\Users\sanderm\Desktop\21. 08.3800_me01_bt_chimney valve.pdfuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2Cuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2C
  • EmbedByReferenceC:\Users\sanderm\Desktop\21.08.3800_me01_bt_chimney valve.pdfuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2Cuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2C
  • EmbedByReferenceC:\Users\sanderm\Desktop\21.08.3800_me01_bt_chimney valve.pdfuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2Cuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2C
  • EmbedByReferenceC:\Users\sanderm\Desktop\21.08.3800_me01_bt_chimney valve.pdfuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2Cuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2C
  • EmbedByReferenceD:\2021\BUITINK\LOGO BUITINK\LOGO BUITINK-TECHNOLOGY-KLEUR.pdfxmp.did:0c68517d-ad5e-0940-91f1-0aa45e8fd4b7uuid:66a134f5-89a5-4b61-955a-acb0b290fe207
  • EmbedByReferenceC:\Users\sanderm\Desktop\21. 08.3800_me01_bt_chimney valve.pdfuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2Cuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2C
  • D:\2021\BUITINK\LOGO BUITINK\LOGO BUITINK-TECHNOLOGY-KLEUR.pdfxmp.did:0c68517d-ad5e-0940-91f1-0aa45e8fd4b7uuid:66a134f5-89a5-4b61-955a-acb0b25fe207
  • 7
  • C:\Users\sanderm\Desktop\21.08.3800_me01_bt_chimney valve.pdfuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2Cuuid:E82DA5BD-77E1-4F6A-B87D-93ACAAC3DD2C
  • приложение/pdf
  • Джаспер ван Вейк
  • 1ВерноЛожь210.015669297.010661Миллиметры
  • NAAAAA+ArialMTNAAAAA+ArialMTUnknownVersion 2.106;PS 2.000;hotconv 1.0.70;makeotf.lib2.5.58329FalseMyriadPro-Regular.otf
  • Arial-BoldMTArialBoldOpen TypeVersion 7.00Falserialbd.ttf
  • ArialMTArialRegularOpen TypeVersion 7.00Falserial. ttf
  • Голубой
  • Пурпурный
  • Желтый
  • Черный
  • Группа образцов по умолчанию 0
  • Adobe Illustrator конечный поток эндообъект 3 0 объект > эндообъект 5 0 объект >/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/Shading>/XObject>>>/Thumb 173 0 R/TrimBox[0. 0 0,0 595,32 841,92]/Тип/Страница>> эндообъект 6 0 объект >/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/Shading>/XObject>>>/Thumb 178 0 R/TrimBox[0.0 0.0 595,32 841,92]/Type/Page>> эндообъект 7 0 объект >/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/Shading>/XObject>>>/Thumb 182 0 R/TrimBox[0.0 0.0 595,32 841,92]/Type/Page>> эндообъект 8 0 объект >/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/Shading>/XObject>>>/Thumb 187 0 R/TrimBox[0.0 0,0 595,32 841,92]/Тип/Страница>> эндообъект 9 0 объект >/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/Shading>/XObject>>>/Thumb 192 0 R/TrimBox[0.0 0.0 595,32 841,92]/Type/Page>> эндообъект 10 0 объект >/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/Shading>/XObject>>>/Thumb 196 0 R/TrimBox[0.0 0.0 595,32 841,92]/Type/Page>> эндообъект 17 0 объект >/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/Shading>/XObject>>>/Thumb 200 0 R/TrimBox[0.0 0,0 595,32 841,92]/Тип/Страница>> эндообъект 197 0 объект >поток HWَ7}W ͗W{3ɃZdW. dYR Ks.??w?}P??fU9 bɋTIlV7~ج\E%s%ixJZ#_ׇϔXyuWR\`Ը6bHrN6Qk50-{Y}kF kЗgp;㯛1 1+Ld5R9ATꚈA%TYR~՚oAwTPOӡfا [Iq*%jVEjV;s=E P74msЦr*Lkxį]’K}6ԙFI&zBhjPD٫sh}w,1F0\a_zPNactic,$O ;lթw˦% Z’]}FZv(=iǭ>mG)$I’M’EHVuyz+ӌ ˆe&5}>izi6

    В какую сторону повернуть газовый вентиль на камине? – Firstlawcomic.com

    В какую сторону повернуть газовый кран на камине?

    Чтобы лишний газ не попал в комнату, накройте камин снятой ранее передней панелью.Как только крышка будет надежно закреплена, вы можете безопасно управлять камином с помощью ключа газового клапана, поворачивая его против часовой стрелки, чтобы увеличить пламя, и по часовой стрелке, чтобы уменьшить его.

    Как узнать, открыт газовый клапан или нет?

    Эти клапаны позволяют легко определить, открыты они или закрыты. В открытом положении (газ идет) ручка (рычаг) будет параллельна трубе, в закрытом (газ не идет) ручка (рычаг) будет перпендикулярна трубе. Это должно облегчить вам определение того, включен газ или выключен.

    Должен ли вентиль газового камина быть открытым или закрытым?

    «Полностью вентилируемые» газовые дрова должны сжигаться в камине, способном сжигать настоящую древесину, и должны гореть с открытой заслонкой. Хороший способ проверить это — включить газовые журналы при слегка закрытой заслонке. Держите зажигалку или свечу перед каминным отверстием в верхней части.

    Как узнать, открыт ли клапан?

    Когда ручка шарового крана параллельна клапану или трубе, он открыт.Когда он перпендикулярен, он закрыт. Это позволяет легко определить, открыт или закрыт шаровой кран, просто взглянув на него.

    Как узнать, есть ли утечка газа?

    Признаки утечки газа в доме запах серы или тухлых яиц. шипящий или свистящий звук возле газопровода. белое облако или облако пыли возле газопровода. пузырьки в воде.

    Можно ли установить в камин газовый запорный кран?

    Запорные клапаны, обслуживающие декоративные газовые приборы, разрешается устанавливать в каминах, если они перечислены для такого использования. [NFPA 54:9.6.4] Исключения: (1) Должен быть разрешен доступ к расположению запорных клапанов внутри или под прибором, если такой прибор можно снять без снятия запорного клапана.

    Как включить газовый камин?

    Поверните газовый ключ. При включенной зажигалке поверните ручку газового клапана примерно на пол-оборота против часовой стрелки. Это выпустит газ в камин, в результате чего запальная лампочка загорится. Будьте готовы к быстрому отступлению, если огонь воспламенит случайные частицы газа и вспыхнет в ближайшем окружении

    Где находится запорный газовый клапан?

    Каждый прибор должен быть снабжен запорным клапаном, отдельным от прибора.Запорный клапан должен быть расположен в том же помещении, что и прибор, не дальше 6 футов (1829 мм) от прибора, и должен быть установлен выше по потоку от соединения, соединителя или быстроразъемного устройства, которое он обслуживает.

    Куда положить ключ в газовом камине?

    Вставьте ключ от камина в ручку газового клапана устройства. Чтобы зажечь контрольную лампу вашего устройства, вам нужно вставить ключ от камина в ручку газового клапана, расположенную слева или справа от камина. Как только вы вставите ключ, не поворачивайте его, пока не подготовите зажигалку, иначе вы можете выпустить опасное количество газа в комнату

    Как повернуть вентиль на газовом камине?

    Чтобы включить запорный клапан, просто поверните ключ влево (против часовой стрелки) до упора.Как узнать, какой тип ключа подходит? Вам нужно будет измерить отверстие в пластине, в которое будет входить ключ, и соответствующим образом подобрать ключ. У меня каминный клапан в полу, в 6 дюймах от камина.

    Как работает газовый камин без электричества?

    Настенный выключатель посылает электрический сигнал в ваш камин, чтобы открыть клапан и выпустить газ, чтобы запальная лампа зажгла его. Без питания большинство каминных клапанов не откроются. У меня новый дом с газовыми каминами.Я пока не знаю, как ими пользоваться, но рядом с одним из них я чувствую запах газа. Что это значит?

    Где находится зажигатель газового камина?

    Найдите узел запорного клапана газовой линии вашего камина. Откройте узел клапана, повернув его параллельно газовой линии. Затем найдите контрольную сборку либо в нижней части каминной коробки, либо в задней части бревен. Найдите выключатель зажигания.

    Какой ключ для газового камина лучше?

    Получение нового ключа для газового камина или газового клапана для камина еще никогда не было таким простым, как в eFireplaceStore.Обеспечьте безопасность и эффективность вашего камина с помощью нашего широкого ассортимента запорных газовых клапанов для камина и ключей для газовых клапанов по самой низкой цене! Газовый клапан Dante Globe, ключ и комплект напольной плиты — Straigh

    Как узнать, неисправен ли клапан газового камина? – Greedhead.net

    Как узнать, неисправен ли клапан газового камина?

    Если вы вообще не можете разжечь пламя и уверены, что газ включен, вероятно, в пилотной трубке есть препятствие. Если пламя загорается и гаснет, когда вы отпускаете ручку управления газом после удержания ее в течение рекомендуемых 20–30 секунд, это признак неисправности термопары.

    Клапаны природного газа выходят из строя?

    Неисправный газовый клапан в устройстве Honeywell, таком как водонагреватель или печь, работающая на природном газе, может выйти из строя и повлиять на производительность устройства. Заклинивший клапан может выпускать газ в воздух без регулирования, или клапан может привести к тому, что устройство вообще не запустится.

    Как проверить газовый клапан Honeywell?

    Как проверить газовый клапан Honeywell с помощью мультиметра?

    1. Выключите печь на настенном пульте.
    2. С помощью гаечного ключа выкрутите болты сервисной панели сбоку печи.
    3. Отсоедините провода от клемм газового клапана.
    4. Поверните контрольную кнопку мультиметра на «мВ», что означает милливольт.

    Есть ли в газовом клапане Honeywell батарея?

    Водонагреватель поставляется со сложным усовершенствованным термостатом/клапаном Honeywell Water Heater, который обеспечивает непрерывный контроль температуры воды и включение и выключение газа соответственно — и все это без батареи. Он использует технологию «термобатареи», которая преобразует тепловую энергию в электрическую.

    Что может пойти не так с газовым камином?

    10 главных проблем с газовыми каминами

    • #1 Отсутствие технического обслуживания, очистки и проверок.
    • №2 Страх перед газом.
    • #3 Запах горящего газа.
    • #4 Отказ горелки из-за шерсти и перхоти домашних животных.
    • №5 Разряженные батареи.
    • #6 Неочищенный газ/утечка газа.
    • #7 Мутное/белое стекло.
    • #8 Не включен газ.

    Как узнать, закончился ли в вашем камине газ?

    Как и в большинстве газовых приборов, запальник в вашем газовом камине отвечает за розжиг пламени. Если запальник погаснет, ваш камин не зажжется. Для проверки откройте вентиляционное отверстие и посмотрите, горит ли маленькое пламя.

    Опасен ли неисправный газовый клапан?

    Любая неисправность котла потенциально опасна, особенно любая проблема, связанная с газом. Но когда ваш котел блокируется из-за неисправности газового клапана, идея состоит в том, чтобы сделать ваш котел безопасным; продолжение работы может означать утечку газа в горелку. И по этой причине вы не должны пытаться перезагрузить свой котел.

    Как часто следует заменять газовые клапаны?

    Ремонт каждые три-пять лет.

    Из-за чего выходит из строя газовый клапан?

    Возможно, сам клапан просто износился или был поврежден из-за просачивания или затопления подвала. С другой стороны, виноват может быть один из компонентов электронного зажигания газа или сбой в цепи безопасности.Если в вашей печи есть постоянный запальник, термопара может быть изношена.

    Можно ли отремонтировать газовый клапан?

    Газовый клапан не подлежит ремонту в полевых условиях. Ремонт может производить только производитель газового клапана или лицо, сертифицированное производителем газового клапана. Затем повторная сертификация безопасности газового клапана.

    Какой газовый клапан у Honeywell Tempstar?

    Это совершенно новая замена Honeywell для газового клапана ICP Heil Quaker Tempstar, номер по каталогу 1170908. Номер детали Honeywell: # VR8200A2132 (также # VR8200A2009). Он предназначен для замены большинства газовых клапанов, используемых в стоячих пилотных печах. Клапан настроен на природный газ, но поставляется с комплектом для переоборудования на сжиженный газ.

    Какой номер клапана постоянного пилотного газа Honeywell?

    Номер детали Honeywell: # VR8200A2132 (также # VR8200A2009). Он предназначен для замены большинства газовых клапанов, используемых в стоячих пилотных печах. Клапан настроен на природный газ, но поставляется с комплектом для переоборудования на сжиженный газ.

    Что произойдет, если газовый клапан Honeywell выйдет из строя?

    Неисправный газовый клапан в устройстве Honeywell, таком как водонагреватель или печь, работающая на природном газе, может выйти из строя и повлиять на производительность устройства. Поскольку речь идет о газе, проблемы с газовыми клапанами являются серьезной проблемой безопасности.

    Что сделал Бингер, когда стал председателем правления Honeywell?

    Став председателем совета директоров Honeywell, Бингер изменил подход компании к продажам, сделав упор на прибыль, а не на объем. Он также активизировал международную экспансию компании — у нее было шесть заводов, приносящих 12% выручки компании.

    Переменный клапан для газового камина Heat N Glo — пропан

    Замена регулируемого пропанового (LP) газового клапана Robert Shaw для каминов Heat N Glo. ТОЛЬКО для стоячего пилота, не подходит для блоков IPI или DSI. Нажмите на фото, чтобы увеличить и посмотреть другие ракурсы. Подходит для следующих моделей газовых каминов Heat N Glo:

    Газовые камины Heat N Glo:

    • AT Grand
    • AT Grand-B
    • AT Grand-C
    • AT Grand-D
    • 90 3 102 7 AT

      90 Supreme

    • AT Supreme-B
    • AT Supreme-C
    • AT Supreme-D
    • AT-ZC
    • AT-ZC-B — клапан Robert Shaw после февраля 2001 г.
    • Bay Insert-NS — май 1996 г. и новее 8
    • CFX-Grand-B
    • CFX-In-B
    • FB Grand
    • FB-в
    • FB-ZC
    • FB-ZC
    • SUPREME-XT
    • ZC-XT
    • ZC-XT
    • Bay-38HV
    • Bayfyre -TRS
    • Bay-GDV-95 — May 1996 и новее
    • L-COR-TR
    • L-COR-TRC
    • L-COR-TVFL
    • Pier-38HV
    • Pier-TRC
    • 8
    • Пьер-ТВФЛ
    • R-COR-TR
    • R-COR-TRC
    • R-COR-TVFL
    • S T-38HV
    • ST-42TVFL
    • ST-TRC
    • ST-TRC
    • 6000BE
    • 6000BE
    • 6000BET
    • 6000BAMP
    • 6000DVTFL — Serial # 2909 и выше
    • 6000GDVFL & 6000GDVFL-NF — Дата записи 296 — Регулируемый
    • 6000SEB
    • 6000TRB
    • 6000TRI
    • 6000TRI-SP
    • 6000TR-NF
    • 6000TR-OAK
    • 6000TRXI
    • 6000TVB
    • 6000TV-OAK
    • 6000XL — февраль 1995, а затем
    • 6000XLS
    • 6000XLS-NF
    • 6000XLSB
    • 6000XLT 6000XLT-NF
    • 6000XLTB 7000TR-NF
    • 7000TV-NF
    • 7000XLS-NF
    • 7000XLT-NF
    • 8000DVTFL — дата публикации код 2/96
    • 8000GDVFL — дата публикации код 2 /96
    • 8000TR
    • 8000TRC
    • 8000TRD
    • 8000TR-OAK — Предсерийный # 0021116425
    • 8000TVC
    • 80213 8000TV-Oak — Pre Serial # 0021116948
    • Be-41
    • Be-41B
    • Everest — предварительно сериал # 5000
    • SL-32S — предварительно серийный # 1291
    • SL-36S
    • SL-350TRS
    • SL-350TRS
    • 350TRS-C — предварительно сериал # 0021080044
    • SL-550TR-C
    • SL-550Tr-D — предварительно сериал # 0021076206
    • SL-550TRS
    • SL-550TRS-B
    • SL-550TRS-C
    • SL- 550TV-C
    • SL-550TV-D — предварительно сериал # 0021076055
    • SL-750TR-C
    • SL-750TR-D — предварительно серийный # 0021076251
    • SL-750TRS
    • SL-750TRS-B
    • SL- 750TRS-C
    • 950TRS-C
    • SL-750TV-C
    • SL-750TV-D — предварительно сериал # 0021076242
    • SL-950TR-C
    • SL-950TR-D — Pre Serial # 0021076046
    • SL-950TV-C
    • SL-950TV-D — предсерийный № 0021076046
    • Bay Stove
    • DVT Stove — май 1996 г.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
