Монтаж и установка светодиодной ленты своими руками

В статье «О светодиодных лентах и их подключении» подробно рассмотрена теоретическая сторона вопроса – как расшифровать маркировку, как выбрать ленту исходя из необходимой освещенности в помещении, как выбрать блок питания и многие другие. Задаваемые мне вопросы по электронной почте свидетельствуют, что многие домашние мастера сталкиваются с трудностями при монтаже и установке светодиодной ленты при реализации задачи подсветки объектов и освещения помещений. Эта статья заполнит пробел и поможет получить ответы на многие вопросы, возникающие при практическом выполнении монтаже и установке светодиодной ленты своими руками.

Способы подключения светодиодной ленты к источнику питания

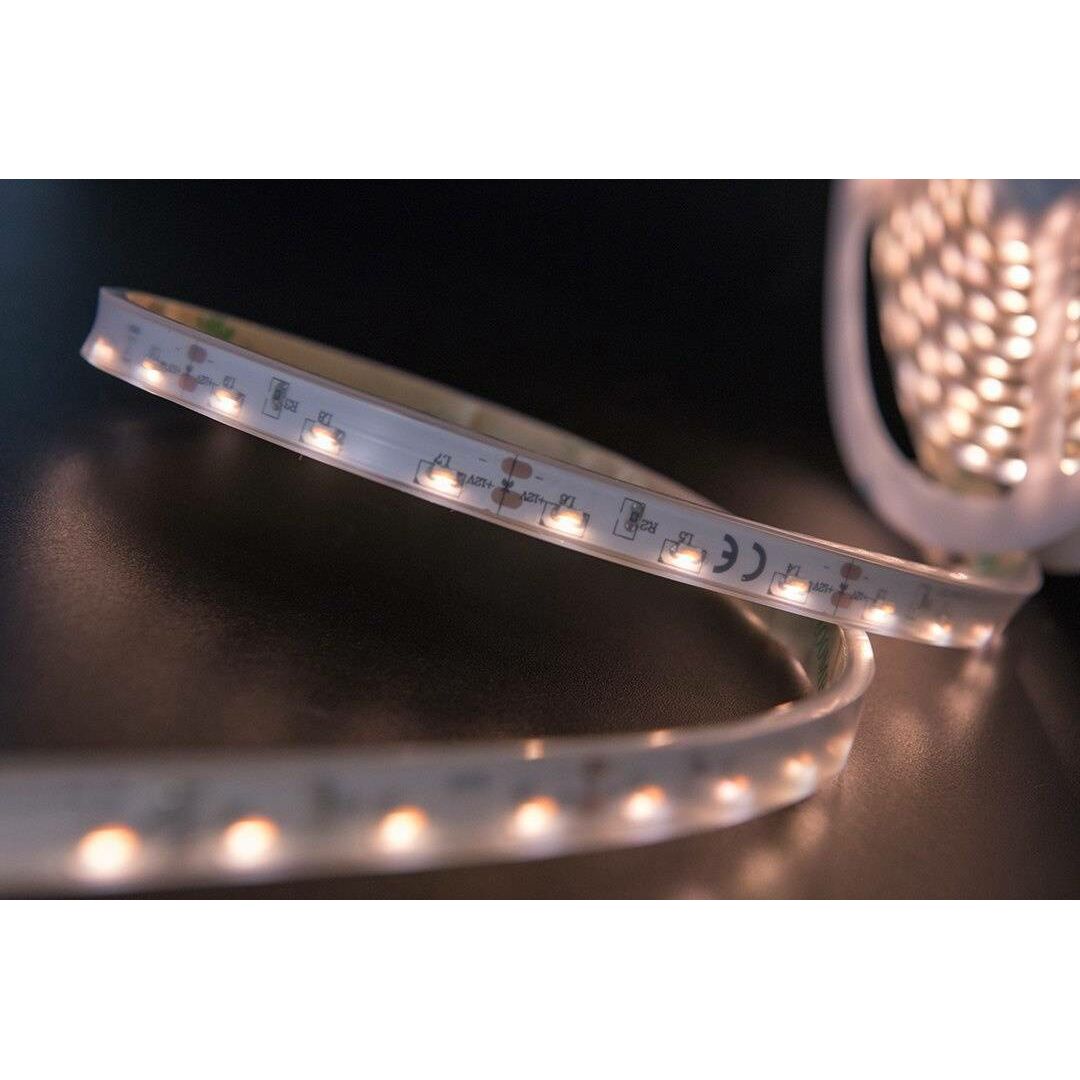

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Всего просмотров: 110296

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Как резать и соединять отрезки светодиодной ленты

При монтаже и установке светодиодной ленты зачастую приходится ее резать на отрезки равные размеру поверхности, на которую она приклеивается. При организации подсветки помещения приходится монтировать ленту под прямым углом, как в одной плоскости (угол на потолке), так и во взаимно перпендикулярных плоскостях (внешний или внутренний угол стен в помещении). При этом, как правило, остаются отрезки светодиодной ленты недостаточной длины, и встает вопрос, а как их правильно соединить вместе?

Как резать светодиодную ленту

Светодиодная лента тонкая, эластичная и легко режется на отрезки обычными канцелярскими ножницами. Для разрезания ленты на куски со знанием дела необходимо ознакомиться с ее устройством и электрической схемой.

Светодиодная лента, вне зависимости от ее длины, состоит из множества параллельно соединенных между собой сегментов, как на фотографии. Один сегмент светодиодной ленты, рассчитанный на питающее напряжение 12 В состоит из трех корпусов со светодиодами и трех сопротивлений. В каждом корпусе установлено по три полупроводниковых кристалла красного, зеленого и синего цветов свечения. Кристаллы одного цвета свечения включены последовательно, как показано на электрической схеме. Для ограничения силы тока, протекающего через цепочки светодиодов, последовательно с ними установлены сопротивления R1- R3.

Если посмотреть на светодиодную ленту со стороны липкого слоя с отклеенной защитной пленкой на просвет, то можно увидеть идущие вдоль токоведущие медные дорожки. По ним подается питающее напряжение вдоль ленты на каждый сегмент.

Теперь Вы поняли, что светодиодную ленту можно разрезать на множество отрезков, но шаг резки должен быть равен длине одного сегмента. Резать разрешено посередине контактных площадок, обычно место разрешенного реза обозначено линией, иногда наносится пиктограмма в виде ножниц.

Как сращивать светодиодную ленту

При подготовке к монтажу светодиодной ленты могут появиться ее отрезки недостаточной длины. Их можно успешно срастить между собой без ущерба для работы ленты в целом. Срастить отрезки светодиодной ленты можно двумя способами, с помощью LED коннектора и пайкой. Соединить ленты пайкой можно тоже двумя способами, непосредственная спайка между собой отрезков ленты или с помощью дополнительных проводов.

Обращаю Ваше внимание, что сращивать светодиодную ленту можно только до длины не более пяти метров. Это связано с тем, что сечение печатных дорожек на ленте маленькое и при длине ленты более пяти метров будет происходить большое падение напряжения на дорожках. При нарушении этого требования ничего непоправимого не произойдет, просто светодиоды на конце ленты буду светиться не в полную яркость.

Сращивание светодиодной ленты пайкой без проводов

Технология подготовки контактных площадок светодиодной ленты не отличается от подготовки для припайки к ним проводов.

На фотографии представлена перерезанная канцелярскими ножницами на две части лента. Так как контактные площадки не окисленные, то можно сразу приступать к их покрытию припоем.

Контактные площадки со стороны установки светодиодов покрыты толстым слоем припоя и готовы для сращивания ленты.

На этом этапе подготовка ленты для сращивания пайкой не заканчивается. Необходимо еще покрыть припоем контактные площадки, которые находятся со стороны липкого слоя. Для доступа к ним нужно отклеить часть защитной пленки.

Открывшиеся взору контактные площадки нужно тоже покрыть толстым слоем припоя. После этого можно приступать к спайке отрезков светодиодной ленты. На фотографии показаны только две контактные площадки, покрыть припоем необходимо и две другие, скрытые под пленкой.

Отрезок ленты, у которой были покрыты контактные площадки с тыльной стороны, накладывается с перекрытием в три миллиметра на залуженные контакты второго отрезка. Теперь достаточно прогреть по очереди контактные площадки жалом паяльника и отрезки ленты станут единым целым. На фотографии Вы видите результат моей работы по сращиванию светодиодной ленты пайкой без проводов, пайка получилась идеальной. Для получения красивой пайки главное не жалеть канифоли.

Сращивание светодиодной ленты с помощью проводов пайкой

Технология припайки проводов к контактным площадкам светодиодной ленты приведена выше. Осталось только продемонстрировать пример такого вида сращивания.

Для изготовления перемычки подойдет провод любой марки, главное, чтобы его сечение было достаточным. Исходя из того, что ток потребления пятиметровой самой яркой светодиодной лентой SMD5050, имеющей 60 светодиодов на метре длины, составляет 4,2 А, то для сращивания ленты любого типа подойдет изолированный медный провод диаметром 0,8 мм.

Провод нужной длины подготовлен и осталось только залудить его оголенные концы. Длина провода перемычки может быть от одного сантиметра до нескольких метров.

В связи с тем, что контакты для подключения в данном типе светодиодной ленты попарно соединены между собой, для надежности, было решено припаять концы проводов одновременно к двум контактам. Для этого концы проводов были согнуты под прямым углом.

Результат припайки проводов к контактам светодиодной ленты Вы видите на фотографии. Второй конец провода точно также припаивается ко второму отрезку светодиодной ленты. Если в качестве флюса для пайки использовалась канифоль, то остатки ее в месте пайки можно не удалять, так как канифоль является диэлектриком. Хотя канифоль и впитывает влагу, но в данном случае это не играет роли. Для придания пайке красивого внешнего вида, канифоль с ленты можно удалить с помощью кисточки смоченной в спирте.

Отрезки светодиодной ленты надежно соединены, и теперь ее можно монтировать на плоскости, изгибая под любым углом.

Светодиодную ленту недопустимо изгибать под прямым углом. После установки перемычки из гибкого провода ничего теперь не мешает устанавливать ленту под любым внутренним или внешним углом стенок.

Как подключить светодиодную ленту

к блоку питания или контроллеру

Следующим этапом подготовки светодиодной ленты к монтажу является подключение ее к блоку питания или контроллеру. На выборе блока питания останавливаться не буду, так как этот вопрос подробно рассмотрен в статье сайта «Как подключить светодиодную ленту к электросети».

Мощный блок питания представляет собой металлическую коробку с перфорационными отверстиями, служащими для циркуляции воздуха с целью отвода тепла от радиокомпонентов и клеммной колодкой с винтами. Для повышения эффективности отвода тепла внутри блока питания часто размещают воздушный вентилятор. На корпусе обычно имеется табличка, в которой указано обозначение блока и его основные технические характеристики.

Возле каждого винта клеммы всегда наносится маркировка для правильного подключения проводов. Для подачи питающего напряжения на монохромную светодиодную ленту достаточно припаять к ней провода по описанной выше технологии, подсунуть их под шайбы и зажать винтами. Для более надежного присоединения проводов нужно свить залуженные концы в колечки.

Схема подключения монохромной LED ленты к блоку питания

Маркировка клемм обозначает следующее. L (фаза) и N (ноль) клеммы подключения к сетевому напряжению 220 В. FG – клемма заземления. G, G и G — три соединенные между собой в блоке клеммы для подключения отрицательного вывода (-) ленты. Клеммы V+, V+ и V+ тоже соединены в блоке питания между собой и служат для подключения положительного вывода (+). Как правило, этими символами обозначаются выводы и у других типов блоков питания.

На фотографии изображена электромонтажная схема подключения монохромной (может светиться только одним из цветов) светодиодной ленты к блоку питания. Как видите, нет ничего сложного. Длина ленты не должна превышать пяти метров. Если понадобится подключить к блоку питания несколько лент, а клемм на нем имеется всего две, то все провода одинаковой полярности, идущие от светодиодных лент, подключаются к одной клемме с соответствующей маркировкой.

При подключении сетевого шнура с вилкой коричневый и синий провода можно менять местами, так как неизвестно где будет фаза, а где ноль, все зависит от того, каким образом будет вставлена вилка в розетку. Желто-зеленый провод заземления вилочного шнура должен быть подсоединен исключительно к клемме заземления. Если в шнуре нет желто-зеленого провода, то клемму заземления можно оставить свободной, но это будет являться нарушением правил техники безопасности. На работоспособность светодиодной системы это не повлияет.

Схема параллельного подключения отрезков LED лент

Иногда возникает задача подсветки, когда нужно подключить к блоку питания множество коротких светодиодных ленточек, удаленных друг от друга, например при подсветке витрины или висящих на расстоянии друг от друга картинок. В таком случае нет необходимости от каждого отрезка ленты тянуть провода к блоку питания. Прокладывается одна или несколько магистральных пар проводов, к которым затем подключаются короткие проводники от ленточек.

Присоединение к магистральному проводу проводов, идущих от ленточек можно выполнить любым способом. Самым надежным является скрутка с последующей пайкой, но в данном случае предпочтительнее соединение с помощью разъемов или клеммных колодок. Это упростит задачу ремонта, в случае возникновения такой необходимости, при эксплуатации светодиодной системы.

На фотографии пример подключения отрезков светодиодной ленты с помощью клеммных колодок типа Ваго (Wago). Провода синего и белого цвета изоляции магистральные, одножильные. Провода черного цвета идут к светодиодной ленте. Если будет устанавливаться RGB LED лента, то понадобится проложить четыре магистральных провода и применить по четыре клеммы Ваго на одно ответвление.

Надо учесть, что клеммы Ваго, в зависимости от типа предназначены для соединения проводов определенного диаметра. Например, клеммы, которые на фотографии предназначены для соединения проводов диаметром от 0,5 до 2,5 мм. Если провод будет тоньше, то надежного контакта не будет, а толще 2,5 мм просто невозможно будет вставить. Многожильный провод перед вставлением в одноразовую клемму Ваго, как на фотографии, обязательно нужно залудить, чтобы он стал как одножильный или напрессовать на него специальный наконечник, иначе вставить его в клемму будет невозможно.

Иногда возникает необходимость при установке подсветки расположить светодиодную ленту по сложному рисунку, например, при подсветке шкафчика или витрины. В таком случае можно в качестве магистральных проводов использовать саму ленту, припаяв выводы отрезков лент непосредственно к контактам одного из отрезков лент. Суммарная длина всех отрезков при таком способе соединения не должна превышать пяти метров.

При создании освещения светодиодной лентой из отрезков разной мощности их можно последовательно и параллельно подключать в любом сочетании. Например, метр светодиодной ленты типа SMD3014 мощностью 12 Вт подключить последовательно с отрезком ленты типа SMD3528 мощностью 4,8 Вт, а к нему подключить еще отрезок SMD3014 мощностью 12 Вт длиной два метра. Главное не забывать при последовательном включении об ограничении суммарной длины 5 метров.

После разработки схемы монтажа ленты необходимо определить сечение провода для подключения ее к блоку питания. Если не известен потребляемый ток LED лентой, то его можно определить по таблице исходя из типа светодиодов и их количеству, установленному на метре длины.

Как подключить светодиодную ленту

к источнику питания от компьютера

Стоимость мощных импульсных блоков питания на напряжение 12 В и 24 В, при токе нагрузки более 5 А, предназначенных для питания светодиодных лент зачастую превышает стоимость самой ленты.

Но есть возможность избежать полностью или уменьшить затраты на создание светодиодной системы, если применить блок питания от стационарного компьютера. Морально устаревший системный блок компьютера с исправным блоком питания найти не сложно у себя в подсобном помещении, у друзей или на работе.

На фотографии представлен один из многочисленного семейства источников питания, извлеченный из стационарного компьютера. БП компьютера является законченным изделием и его можно успешно использовать для питания других устройств, в том числе и для питания светодиодной ленты. Все блоки питания имеют стандартный ряд напряжений, приведенный в таблице, и отличаются только по величине допустимого тока нагрузки.

Из источника питания выходит несколько десятков проводов разного цвета, но на провода одного цвета выводится одно и тоже напряжение, приведенное в таблице.

На источнике питания всегда имеется табличка, в которой указана его максимальная мощность и допустимый ток нагрузки по каждому напряжению. Хотя рассматриваемый блок питания рассчитан на мощность нагрузки 400 W, но нагрузочная способность по цепи +12 В составляет всего 16 А (12 В×16 А=192 Вт), что достаточно для питания практически любой системы светодиодного освещения или подсветки.

Как принудительно включить источник питания компьютера

Если вставить в розетку вилку сетевого шнура, и включить выключатель на блоке питания, то блок не начнет работать, пока на него не поступит сигнала управления с материнской платы, который подается при нажатии кнопки «Пуск» на системном блоке. Поэтому чтобы запустить источник питания нужно эмитировать сигнал управления с материнской платы.

Для этого достаточно замкнуть на разъеме подачи питания на материнскую плату между собой контакт 16 (POWER ON зеленого цвета, в некоторых моделях БП бывает серого цвета) с контактом 17 (общий провод GND черного цвета), как показано на фотографии. Если разъем имеет 20 контактов, то замыкаются между собой контакты 14 и 15, к которым подсоединены провода тех же цветов. Контакты находятся со стороны расположения фиксатора разъема.

Перемычку можно сделать из отрезка медного провода диаметром 1 мм, согнув в виде буквы П, как показано на фотографии. Затем вставить в контакты разъема.

Если источник питания больше не планируется использоваться в компьютере, то можно сделать более надежное соединение проводов. Для этого нужно снять с них изоляцию на длину 1-2 см, обернуть один провод об другой одним витком и затем пропаять припоем. Соединение можно не изолировать, так как оно и так имеет электрический контакт с корпусом блока питания.

Как подключить LED ленту 12 В к блоку питания компьютера

Перед монтажом светодиодной системы необходимо проверить работоспособность источника питания. Без нагрузки на выходе импульсные блоки включать в сеть не рекомендуется. Для этого нужно подключить к любому из разъемов на проводах, к контактам, подключенным к черному и желтому проводам нагрузку, и подать на блок питающее напряжение 220 В. В качестве нагрузки хорошо подойдет любая лампочка, применяемая в автомобиле на 12 В. Например от фары, имеющая мощность около 60 Вт и потребляющая ток около 5 А. Если лампочка светит в полную яркость и крыльчатки вентилятора в блоке питания быстро вращаются, значит, блок в порядке. При наличии мультиметра, для полной уверенности, следует измерять выходное напряжение. Если лампочка не светит, значит, блок неисправен и требуется его ремонтировать. При медленном или шумном вращении крыльчатки, вентилятор нужно почистить и смазать.

В блоке питания компьютера больше всего четырехконтактных разъемов, как на фотографии. Светодиодную ленту удобнее всего подключать к этим проводам, так как они длинные и в случае потребления светодиодной системой большого тока, можно подключиться к нескольким разъемам, или откусив их припаять идущие к ним провода непосредственно к контактным площадкам ленты. Для подключения LED ленты на 12 В понадобится только желтый и черный провода.

Подключение блока питания к светодиодной ленте лучше всего сделать разъемным. Это пригодится в случае модернизации или ремонта системы освещения. При наличии ответной части (папа) для четырехконтактного разъема, то достаточно припаять его желтый и черный провода непосредственно к контактным площадкам ленты.

При отсутствии ответной части штатного разъема желтый и черный провода нужно отрезать от разъема. После этого их можно припаять к разъему контроллера, в случае подключения RGB ленты, применить любой другой разъем, рассчитанный на ток потребления ленты или припаять непосредственно к контактным площадкам ленты или срастить с проводами, идущими от ленты.

Перед соединением при помощи пайки или скрутки, с проводов нужно снять изоляции и залудить припоем. Далее провода скручиваются между собой, обрезается торчащие концы, и пропаиваются каплей припоя. Оголенные участки закрываются заблаговременно надетой на них изолирующей трубкой или покрываются изоляционной лентой.

Как подключить LED ленту 24 В к блоку питания компьютера

Технология подключения светодиодной ленты, рассчитанной на питающее напряжение 24 В не отличается от подключения ленты, рассчитанной на 12 В. Отличие только в цвете проводов, к которым нужно подключиться.

В компьютере нет блоков, для питания которых необходимо напряжение 24 B, но есть блоки, для работы которых требуется напряжение +12 B и -12 B. Величина этих напряжений указана относительно общего (черного цвета) провода. Поэтому, если подключить светодиодную ленту только к желтому и голубому проводам, то на нее будет поступать напряжение величиной 24 B. Голубой провод подведен только к многоконтактному разъему для подключения к материнской плате. Желтый там тоже есть.

Но к сожалению, нагрузочная способность по цепи напряжения –12 В на много ниже, чем нагрузочная способность по цепи +12 В. Так в блоке питания, представленном на фотографии, ток нагрузки по цепи +12 В составляет 16 А, а по цепи –12 В всего 0,5 А.

Нагрузочная способность блока питания при таком подключении ленты будет определяться минимальным током любого из напряжений. В данном случае это 0,5 А. С учетом того, что напряжения +3,3 В и +5 В не используются, то можно смело нагружать блок как минимум до 1 А. Вполне допустим и больший ток нагрузки, я полагаю ампер до трех, но это нужно для конкретной модели источника питания проверить экспериментальным путем.

О сечении проводов блока питания

Диаметр медных многожильных проводов, выходящих из блока питания, составляет 0,8 мм (сечение 0,5 мм²), что допускает подключать нагрузку на один провод до 3 А. Если, сила тока для питания ленты нужна больше, то необходимо подключать LED ленту к большему числу проводов одного цвета. Например, для питания ленты нужен ток 5 А, значит необходимо использовать два провода, а если ток нужен 15 А, то уже пять проводов.

Как подключить светодиодную RGB ленту к контроллеру

RGB LED ленту можно подключить и без контроллера, непосредственно к блоку питания. При таком подключении теряется смысл ее использования, светить она будет либо белым или одним из цветов с малой яркостью.

В статьях сайта «Подключение RGB светодиодных лент» и «Ремонт системы освещения светодиодной RGB лентой» в деталях рассмотрены вопросы подключения, принципа работы и ремонта контроллера, но не освещен вопрос подключения RGB ленты к контроллеру с помощью разъемного соединения.

В случае если к ленте уже припаяны провода с ответной частью разъема, установленного на контроллере, что бывает редко, то вопросов не возникает. Достаточно сочленить разъемы, с учетом ключа и подключение готово.

Мне пришлось подключать RGB ленту к контроллеру LN-IR24B, в котором установлен разъем, как на фотографии. Шаг между контактами в разъеме составляет 2,5 мм, диаметр под штыри 0,7 мм при глубине 4 мм. Ответной части к разъему в наличии не было.

Задачу подключения можно решить тремя способами. Отрезать разъем и срастить провода методом скрутки со сдвигом, припаять провода непосредственно к печатной плате контроллера или подобрать подходящий разъем.

Лучшим решением является не нарушать конструкцию контроллера, так как будет потеряна гарантия, а подобрать разъем. В наличии был пятиконтактный разъем от платы видеомагнитофона, подходящий по геометрическим параметрам. После удаления лишнего контакта проверка показала, что штыри входили с небольшим натягом и надежно фиксировались в ответной части. Осталось только припаять к его штырям, соблюдая маркировку провода, идущие от LED ленты. Одетые кембрики придадут пайкам законченный вид и защитят провода от обрыва при изгибах.

Смонтированная RGB светодиодная система готова и можно ее устанавливать на новогоднюю елку, для чего она и предназначалась.

3 крутых светильника из светодиодной ленты своими руками.

Светодиодная лента является поистине универсальным источником освещения.

Однако большинство из нас просто приклеивают ее на стену или потолок, даже не подозревая, что с ее помощью можно легко создать удивительные по форме и функциональности светильники.

Такие вы точно не купите ни в одном магазине. Все что для этого потребуется – в ближайших хозтоварах достать пару-тройку недорогих материалов и проявить творческий подход.

Светильник для рабочего стола

Первый светильник выглядит необычнее всего, но при этом очень полезен для тех, кто проводит долгие часы за рабочим столом, выполняя мелкую, кропотливую работу.

Самый главный материал на котором все и собрано – это алюминий. Вам понадобится тонкий лист алюминия, из которого нужно вырезать две длинные полоски.

Лист должен быть гладким, не рифленным!

Канцелярским ножом продавливаете тонкие канавки, а затем многократно сгибая полоску туда-сюда, отламываете ее от цельного куска.

Также можно воспользоваться ножницами по металлу.

Эти две полоски нужно соединить между собой. Иначе светильник получится слишком маленьким и работать с ним будет не удобно.

Сдвигаете полоски стык в стык и накладываете поверх еще один короткий кусочек такой же ширины.

Просверливаете тонким сверлышком отверстия по краям и стягиваете все на болты с гайками (М4). Подложка под лед ленту готова.

Основание светильника

Переходим к схеме подключения и проводам. Чтобы светильник имел возможность регулировки яркости, понадобится вот такой диммер на 12V.

Куда его спрятать и за что закрепить? Для этого сделаем специальные ножки.

К диммеру предварительно припаиваются два провода питания со штекерным разъемом и два свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.

Сам диммер будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому его нужно как можно лучше изолировать, обмотав липкой лентой.

Для большей надежности контакты на плате можно залить клеевым пистолетом.

Ножки светильника делаются из двух небольших пластиковых коробочек.

Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.

Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.

После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.

Пока раствор не схватился и не застыл, помещаете в середину коробочки один из концов алюминиевой полосы.

Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.

Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.

То же самое проделываете со вторым концом алюминия, только без всяких проводов и диммеров.

Как только цемент застынет удалите пластиковую форму.

Для придания камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они будут выглядеть так, будто их только что достали из моря.

В итоге у вас должны получится довольно увесистые ножки светильника. С разъема питания не забудьте убрать заглушку.

Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.

Общий вид светильника будет выглядеть следующим образом.

Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.

Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.

Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.

Не перепутайте полярность выхода плюс и минус.

Подключаете блок питания через разъем в ножке и регулируете яркость. Как видите, светильник выглядит очень круто.

Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.

Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.

Настенный комнатный светильник

Для второго светильника нам опять понадобится немножко алюминия. Это идеальный материал для светильников из светодиодной ленты.

Во-первых, он легкий. А во-вторых, хорошо отводит тепло. Именно перегрев является главным врагом светодиодов.

Как и ранее, используя канцелярский нож или ножницы по металлу, вырезаете широкую полоску (размером примерно 10*30см) из цельного куска.

Кроме цельного алюминия понадобятся маленькие уголки. Отрезаете два коротких отрезка длиной около 5см и просверливаете в них отверстия.

Два маленьких d-4мм для крепежа и большие 8-10мм под штекеры питания (на одном уголке) + под переключатель (на другом).

Диаметр подбирайте сообразно размерам разъемов. Вставляете два штекерных разъема и соединяете их контакты параллельно между собой как на фото выше.

Чтобы закрепить все это дело к алюминиевому листу, воспользуйтесь шестигранными муфточками с внутренней резьбой или удлиненными гайками.

Один уголок прикручиваете сверху листа, другой снизу.

Провода питания выводите наружу с другой стороны.

В итоге вся схема подключения будет выглядеть следующим образом:

Подключение Led ленты

Переходим к самой ленте. Отмеряете светодиодную ленту нужной длины согласно размерам вашего алюминиевого листа.

Всего понадобится два отрезка. Спаиваете их между собой параллельно.

После чего наклеиваете на алюминиевую подложку.

Обратите внимание, для большей безопасности в местах пайки контактов, под ленту желательно поместить бумажный скотч.

Он будет выступать в роли изолятора и предотвратит возможное замыкание на корпус.

Технически светильник почти готов. На него можно подать напряжение и включить тумблер.

Однако выглядит все это довольно непривлекательно. Кроме того, прямое излучение светодиодов без рассеивания не очень полезно для глаз.

На помощь приходит ацетатная бумага или гитарный лист. Такая прозрачная пленка разной плотности используется в кулинарии для создания декора.

Однако из-за того, что листы изначально идут прозрачными, придется отшлифовать их с обоих сторон наждачкой, там самым придав матовый оттенок.

Всего понадобится два листа. Загибаете их концы и приклеиваете к алюминиевой подложке с обратной стороны.

При этом один лист загибается чуть дальше, другой чуть ближе. Чтобы в итоге они оказались на разном расстоянии от светодиодной ленты и между ними был промежуток.

Вот теперь ваш светильник действительно готов. С рассеивающими листами это похоже на дорогую настенную лампу.

Просверливаете сзади отверстия и вешаете ее на любую поверхность в доме. Вертикальное позиционирование предпочтительнее.

В темноте светильник выглядит шикарно, современно и дорого. Вы можете собрать не один, а два, три, четыре таких светильника, подключить их последовательно через разъемы и полностью осветить всю комнату.

Мощный светильник на большую площадь

Для третьего светильника возьмите алюминиевую трубку длиной 11см и диаметром примерно в 1см.

В один конец трубки должен плотно закручиваться винт, а в другом конце просверливаете отверстие. Всего заготовьте 4 таких стержня.

После этого возьмите два длинных уголка (более 1 метра каждый) и просверлите отверстия на его концах.

Стержни прикручиваются через эти отверстия к уголкам. Это будет несущая основа рамы светильника.

Самодельный рассеиватель

Следующее что вам понадобится — это фольга. Она продается в рулонах для запекания.

Разматываете рулон и аккуратно заминаете фольгу по всей площади, чтобы получилась максимально мятая, шершавая структура.

Чтобы случайно не проделать дырку ногтями, одевайте перчатки.

После этого фольгу нужно наклеить на большой кусок картона. Возьмите его из-под какой-нибудь коробки от телевизора или другой бытовой техники.

Только не разглаживайте фольгу при наклеивании. Очень важно сохранить грубую текстуру поверхности.

В конечном итоге у вас должен получиться вот такой квадрат. Размеры квадрата должны совпадать с размерами двух уголков, подготовленных ранее.

По краям этого картона с фольгой, на болты с гайками крепите алюминиевые уголки с трубками.

Это будет заготовка под корпус светильника.

Подключение ленты и проводов питания

Для размещения непосредственно светодиодной ленты понадобятся еще 5 уголков. Измеряете ширину получившегося квадрата и отрезаете их по данным размерам.

С каждого конца уголка делаете по два отверстия d-4мм, а саму ленту приклеиваете во внутрь.

После этого продеваете электрический провод сначала через отверстия в трубках, а далее через уголки.

Натягиваете провод как струну и фиксируете в трубке с помощью клеевого пистолета.

С одной стороны провод обрезается, с другой остается небольшой запас для подключения питания. В итоге получается вот такая конструкция.

Чтобы уголки не бегали по “струнам” их тоже фиксируете клеем.

После того как клей застыл, срезаете кусочек изоляции на проводе, оголяя медную жилу.

Ее нужно спаять отдельным проводком с одной из контактных площадок на светодиодной ленте.

Проделываете все это поочередно с каждой Led лентой. Плюс соединяется с одной стороны светильника, минус с другой.

По одной струне у вас будет подаваться “ + ”, по другой “ — ”.

Длинные обрезки снизу панели подключаются к кабелю питания 12В.

Вся панель вешается на два гвоздика на стену через просверленные отверстия в несущих уголках. Без подачи напряжения этот светильник не выглядит так потрясно, как два предыдущих.

Но стоит включить свет, как все кардинально преображается.

Главный плюс такого освещения – отсутствие бликов от светодиодов. Свет от светильника получается очень мягким и рассеянным.

И все это без каких-либо фильтров или матовых крышек. Вы спокойно можете смотреть прямо на панель и глазам не будет дискомфортно.

Фольга хаотично рассеивает лучи в разных направлениях, а за счет большой площади одним светильником можно осветить целую комнату.

Фактически излучаемый свет очень близок к свету из окна. При правильном подборе цветовой температуры светодиодной ленты можно получить эффект летнего солнышка.

Источник — DIY Perks

Замена люминесцентных ламп на светодиодные ленты

Задачей проекта стала замена морально устаревших люминесцентных ламп на современный источник света — светодиодную ленту, без ущерба для освещенности помещений.

Замене подверглись лампы подсветки и освещения разных зон.

Потолочная подсветка

Из ниш были демонтированы люминесцентные лампы. Питающие их кабели были заменены на новые, ниши были очищены и подготовлены для установки светодиодных лент. Т.к. данная подсветка используется и в качестве основного освещения, то была выбрана мощная светодиодная лента smd 3528 240 светодиодов на метр, которую разместили по периметру потолка.

Подсветка ниши в стене

Данная подсветка имеет декоративный характер и используется для выделения ниши от основной поверхности стены. Лампа и проводка демонтированы, определены места установки ленты. После включения подсветки результат превзошел ожидание хозяев квартиры, свечение стало абсолютно равномерным, без затемненных участков, и при этом без избыточной яркости, т.к. выбрана светодиодная лента smd3528 30 светодиодов на метр.

Потолочный светильник

Освещение ванной реализовано при помощи квадратных светильников, встроенных в потолок. Стекла-рассеиватели были сняты, люминесцентные лампы и проводка демонтированы. Затем специалисты рассчитали оптимальное расстояние между светодиодной лентой и стеклом, чтобы получить равномерную засветку. Ленту установили в соответствии с расчетами, закрыли рассеивателями и получили равномерно светящиеся квадраты.

В результате замены морально устаревших люминесцентных ламп на светодиодные ленты, удалось значительно сократить потребление электроэнергии, надолго забыть о замене источников света, избавиться от мерцания ламп и устранить затененные участки, добившись равномерного свечения.

Материал предоставлен компанией «LedRus» – официальным дилером Arlight.

Установка подсветки — цена и виды работ.

Установка подсветки в квартире, частном доме или офисе – это не только выигрышное интерьерное решение, но и возможность создать в помещении более комфортные условия. Мы предлагаем вашему вниманию полный комплекс услуг по установке подсветки в Москве: цены вы можете увидеть в прайс-листе.

Квалифицированные специалисты, имеющие высшее или среднее электротехническое образование и внушительный стаж работы в отрасли, помогут разработать оптимальную схему размещения подсветки, выделив тем самым ключевые элементы интерьера. Установка подсветки, цена которой вас наверняка приятно удивит, позволит превратить любой дом в уютное и стильное место отдыха, а офис сделать более современным и светлым.

Установка светодиодной подсветки: цена и варианты монтажа.

6. ЛЮСТРЫ, БРА, СВЕТИЛЬНИКИ
6.1	Люстры монтаж и подключение	шт.	от 1500
6.2	Светильник потолочный	шт.	1100
6.3	Бра (светильник настенный)	шт.	700
6.4	Светильник точечный	шт.	250
6.5	Сверление отверстия для точечного светильника в гипсокартоне	шт.	250
6.6	Сверление отверстия для точечного светильника в реечном потолке	шт.	300
6.7	Светильник потолочный типа «Армстронг»	шт.	1200
6.8	Светодиодная лента	м	250
7. ЗАМЕНА ЛАМП, ДРОССЕЛЕЙ, ТРАНСФОРМАТОРОВ и т.д.
7.1.	Установка трансформатора, дросселя	шт.	500
7.2.	Замена стартера	шт.	100
7.3.	Замена люминесцентной лампы	шт.	100
7.4.	Замена лампы накаливания, галогенной, светодиодной и т.д.	шт.	80
8.13	Диммер освещения	шт.	450
16. ПРИМЕЧАНИЕ.
16.1	Выезд мастера для составления сметы в пределах МКАД		0
16.2	Выезд мастера для составления сметы за пределами МКАД		от 500
16.3	Выезд мастера аварийный		от 3000
16.4	Коэффициент на работы свыше 3 метров		1.25
16.5	Услуга по покупке материалов, зап. частей и прочее		0
16.6	Минимальная стоимость электромонтажных работ в Москве		3000

Как правило, светодиодные светильники и ленты применяются для:

Монтажа подсветки потолка (цена указана в нашем прайс-листе).
Обустройства интерьерной подсветки (подсветка в нишах, около аквариумов и т.д.)
Монтажа подсветки на кухне.
Установки подсветки в шкафу (цену услуги необходимо уточнять у консультанта – она зависит от типа мебели и количества светильников).

Мы берем на себя не только выполнение монтажных работ, но и подбор источников света, комплектующих и расходных материалов (с условием предоставления заказчику документов, подтверждающих расходы). При этом мы стремимся предложить вам наиболее экономичные, эффективные и эффектные варианты, позволяющие сделать любой интерьер оригинальным и неповторимым. Чтобы вызвать мастера и уточнить расценки на монтаж подсветки в Москве, звоните нам по телефону (903) 968-08-19. Мы работаем ежедневно с 8:00 до 21:00 и всегда рады прийти на помощь.

Когда светодиодным лентам и светодиодному «неону» нет альтернативы?

Светодиодные ленты вот уже много лет заслуженно пользуются популярностью в народе. Действительно, используя их можно, например, своими руками создать светильник или украсить интерьер оригинальными светящимися интерьерами. Не нужно сложных технологических линий для создания осветительных приборов по индивидуальному заказу. Тем не менее, светодиодные ленты, частным случаем которых является так называемый светодиодный неон, для многих профессиональных применений являются практически единственным доступным источником света. И дело отнюдь не в простоте установки, а в уникальных свойствах светящихся лент и шнуров.

Освещение ниш

Светодиодные ленты можно отрезать до нужной длины. Правда, резать допустимо с шагом не меньше заданной величины. В ассортименте ведущих брендов, например, Arlight, сейчас есть ленты, которые можно резать с шагом в один светодиод. На практике это означает, что длина отрезка ленты может быть выверена с точностью порядка 1 см.

Освещение ниш — та область применения, где светодиодные ленты вне конкуренции

В практике дизайнеров интерьеров часто возникает необходимость в равномерном освещении ниш. Установка нескольких светильников не позволяет получить должную равномерность, а изготовление отдельного светильника в единичном экземпляре с уникальными размерами не оправдано экономически. И здесь решением проблемы становится светодиодная лента.

Мебельная подсветка

Классические светильники подходят в основном для освещения закрытых шкафов. В таком случае дизайн светильника мало кому интересен. Но современные тенденции в дизайне мебели подразумевают широкое использование открытых полок и ниш, а также прозрачных дверей. Идеальный вариант для такой мебели — источник света сам по себе почти не заметен, но дает равномерное излучение. На роль такого источника света подходит светодиодная лента. Во-первых, она тонкая. Во-вторых, гибкая, так что может повторять изгибы стенок мебели. В-третьих, распределение светодиодов по поверхности ленты исключает точечный перегрев в одном месте. Последнее обстоятельство очень важно для мебели, так как сильный нагрев может привести к короблению и преждевременному старению древесины.

Особенно эффектно выглядит подсветка стеклянных полок светодиодной лентой. Полки как будто сами светятся, но источник не виден со стороны. Для реализации такого эффекта ленту располагают в торцах полок со стороны, противоположной фасаду мебели.

С помощью светодиодной ленты можно визуально выделить отдельные элементы мебельного гарнитура, придав индивидуальность серийной продукции. И здесь мы опять возвращаемся к простоте использования данного источника света. Светодиодные ленты, используемые в мебельной подсветке, как правило, маломощны. Это позволяет обходиться без дополнительных теплоотводов и наклеивать ленты непосредственно на деревянные элементы.

«Светящийся» потолок

Общее освещение в комнате может быть реализовано с помощью оригинального решения, когда натяжной потолок выполняет функцию рассеивателя. На бетонном перекрытии с определенным шагом устанавливаются алюминиевые профили, являющиеся теплоотводами. На них наклеивается мощная светодиодная лента. Ее закрывает светопрозрачный натяжной потолок. В итоге возникает эффект, как будто потолок равномерно светится. Использование в качестве источника света ленты в данном решении обусловлено ее малой толщиной, а также возможностью нарезки точно под размеры помещения.

Светодиодные ленты позволяют реализовать освещение, встроенное в светопрозрачный потолок

Эффектный внешний вид и исключительный визуальный комфорт привели к росту популярности «светящихся» натяжных потолков. Но следует помнить, что такое решение имеет и серьезный недостаток. Если источник света выйдет из строя, то ремонт будет затруднителен. По сути, придется демонтировать натяжной потолок, заменить светодиодную ленту и потом снова установить полимерную пленку с рассеивающими свойствами. Поэтому должна использоваться как можно более надежная лента.

Малая ширина светодиодных лент и возможность произвольно выбрать длину отрезка оказались полезными для подсветки ступеней лестниц

Наиболее часто встречающейся причиной выхода из строя ленты является «разгон» использующихся в ней светодиодов. Недобросовестные производители ленты закупают для нее дешевые маломощные светодиоды. При этом номиналы токоограничительных резисторов, встроенных в ленту, выбираются таким образом, что светодиоды работают при токах выше номинальных. Поначалу такая лента светится ярко, но уже через полгода эксплуатации у нее в два или более раз снизится световой поток. А, если речь идет о ленте с белым свечением, то она еще и приобретет неприятный для глаз оттенок.

Вот почему для «светящегося» потолка нужно закупать ленту только у крупных поставщиков, хорошо зарекомендовавших себя на рынке. В идеале — имеющие собственное производство светодиодов и светодиодной ленты. Примером такого бренда является Arlight, производящий светодиоды и ленты на их основе в Белоруссии.

Закарнизная подсветка

Данное решение предусматривает освещение комнаты светом, отраженным от потолка. Для этого по периметру под потолком монтируется карниз, имеющий нишу, где размещаются источники света. В эпоху господства люминесцентных ламп данное решение уже применялось в интерьерах, но с большими ограничениями. Люминесцентные лампы T8 имеют диаметр около 2,5 см, для них также необходимы патроны и крепления. Карниз представлял собой хорошо заметный короб, обычно прямоугольного сечения, что ограничивало применение данной технологии интерьерами, выполненными в стиле минимализма. Другой проблемой была неравномерность освещения, так как в области цоколей люминесцентные лампы свет не излучают. Чтобы избавиться от «темных зон», использовали размещение ламп «внахлест». Также выпускались люминесцентные лампы особой формы. Все эти решения были дорогими и неудобными, вдобавок дополнительно требовавшими увеличения размера карниза.

И только с широким внедрением светодиодных лент стало возможным реализовать закарнизную подсветку в интерьерах практически любого стиля. Ведь в любом карнизе можно сделать нишу (или она там уже предусмотрена) для светодиодной ленты.

Важно, что для закарнизной подсветки требуется специальная осветительная лента повышенной мощности. Желательно использовать ленту с напряжением питания не 12 В, как обычно, а 24, это обеспечит более равномерную яркость подсветки. Такие ленты есть в ассортименте компании Arlight.

Фризовая подсветка

Для современных интерьеров модной тенденцией являются перепады уровня подвесного потолка в пределах одного помещения. Полоса, где происходит переход от одного уровня к другому, называется фризом. Причем фриз может проходить не только вблизи стен, но и в центре комнаты, зачастую имея причудливую форму. Такую особенность обычно визуально подчеркивают, используя в том числе и подсветку.

Для современных интерьеров характерны фризы сложной геометрической формы

Реализовать фризовую подсветку так, чтобы она выглядела красиво, на обычных светильниках практически невозможно. Светодиодные ленты позволяют реализовать данное решение очень просто и при этом стильно. Гибкость светодиодной ленты позволяет точно следовать форме фриза. Такая подсветка может быть выполнена осветительными лентами или декоративными одноцветными лентами (например, синего цвета).

Декоративная подсветка в ванной

Разнообразить интерьер в ванной комнате и визуально расширить ее поможет декоративная подсветка характерных элементов. Например, ниш для ванных принадлежностей или пространства за зеркалом. Также некоторые дизайнеры предлагают размещать подсветку в плинтусе. Никакие иные источники света, кроме как светодиодные ленты, в перечисленные места просто не поместятся.

Применение светодиодных лент в ванной комнате позволяет визуально расширить пространство

В ассортименте ведущих производителей, в том числе и Arlight, есть светодиодные ленты, полностью защищенные от воздействия влаги. Напряжение питания большинства типов светодиодных лент составляет 12 или 24 В, что совершенно безопасно для таких применений.

Неоновые вывески своими руками

Вот уже более ста лет наиболее надежным способом обратить на себя внимание клиентов является размещение неоновой вывески. Такая вывеска видна издалека. К тому же, есть нечто завораживающее в ее чистых, сочных цветах. Не зря же «неоновые огни больших городов» воспеты в произведениях искусства. Подобного визуального эффекта вы не получите, если будете подсвечивать обычным светильником буквы, вырезанные из пластмассы или металла.

Гибкий неон выглядит столь же эффектно, как и классический, но не боится механических воздействий, поэтому может эксплуатироваться практически в любых условиях

Но у неоновых трубок есть большой недостаток — изготовление рекламы осуществляется под заказ в специализированных мастерских. К тому же, неоновые вывески очень хрупкие. Разбилась по тем или иным причинам вывеска — ждите 5-7 дней, пока изготовят новую. На это время придется смириться с некоторым уменьшение потока клиентов.

На смену классическому неону теперь приходит светодиодный «неон», иначе называемый гибким. По конструкции он похож на светодиодную ленту, покрытую толстым слоем эластичного материала (обычно это ПВХ или силикон), в котором происходит рассеивание света. За счет такого дополнения структура отдельных светодиодов не видна.

Большим преимуществом вывески из светодиодного неона является то, что ее могут изготовить в обычной художественной мастерской. При необходимости вывеску может сделать и сам владелец микробизнеса в домашних условиях. Гибкий неон очень прочен и вандалоустойчив. Его используют не только для создания вывесок, но и для выделения характерных элементов зданий.

Свечение гибкого неона так же завораживает, как и работа газоразрядных трубок. Но светодиодный неон имеет более широкий набор цветовых оттенков по сравнению с классическим. Например, выпускается гибкий неон теплого белого и нейтрального белого свечения, что невозможно реализовать в классическом неоне. Наконец, светодиоды позволили создать гибкий неон RGB, цвет свечения которого можно плавно регулировать.

Вывеску из гибкого неона, питающегося от 220 В переменного тока напрямую (выпускаются также варианты с напряжением питания 12 и 24 В постоянного тока), можно разместить в любом подходящем месте. Для сравнения, при определении места размещения вывески из классического неона приходится искать место, где спрятать трансформатор, так как газоразрядные лампы требуют повышенного напряжения.

В заключение обзора хотелось бы отметить, что светодиодные ленты и гибкий неон полностью отвечают современной тенденции в развитии светотехники — созданию индивидуальных решений для каждого клиента. В этом и заключается ответ на вопрос, почему у светодиодных лент по многим направлениям просто нет конкурентов.

Текст: Алексей Васильев

Светодиодный фонарь Altair Lighting: замена драйвера светодиода

Были ли у вас проблемы со светодиодным фонарем Altair Lighting от Costco? Многие владельцы домов покупали этот уличный светодиодный настенный светильник только из-за проблем, иногда через несколько месяцев после покупки! Это может расстраивать, поскольку это не так просто, как просто заменить лампочку, на самом деле проблема даже не в лампочке.

Когда индикатор начинает мигать или медленно мигать, это обычно указывает на проблему с подачей питания. В этом конкретном свете вышел из строя драйвер светодиода постоянного тока.Многие владельцы фонарей были вынуждены возиться, пытаясь решить проблему, поскольку запасных частей Altair Lighting нет. К счастью, у нас есть отличная замена светодиодного драйвера и быстрое решение, позволяющее мгновенно снова включить ваш уличный светодиодный фонарь!

Разбираем светодиодный светильник

Следуйте этому видео на YouTube, чтобы отключить лампу и найти неисправный драйвер светодиода:

Как только вы откроете фонарь, вы обнаружите внутреннюю схему, которая в основном включает неисправный драйвер светодиода и фотоэлемент.Фотоэлемент позволяет свету включаться только ночью, экономя энергию днем, когда она не нужна. Мы видим, что рассматриваемая деталь представляет собой драйвер постоянного тока для светодиодов Espen Technology, номер модели VEL12035120H-3.

** Обратите внимание: эта замена предназначена для указанного выше драйвера. У Альтаира и Эспена много похожих моделей, которые выглядят одинаково, но немного отличаются. Пожалуйста, убедитесь, что ваша схема подключения такая же, как на видео и фотографиях.

Чтобы найти драйвер на замену, нам нужно обратить внимание на его спецификации.Большинство из них указано прямо на этикетке, но, выполнив быстрый поиск по номеру детали, вы можете найти спецификации в Интернете. Чтобы найти драйвер, который будет работать, мы должны найти в нашем инвентаре драйвер светодиода, который точно соответствует следующему:

Входное напряжение: 120 В переменного тока
Диапазон выходного напряжения: 18-33 В постоянного тока
Выходной ток: 350 мА
IP20 Номинальный
Минимальная температура запуска: -30 ° C

Три верхние характеристики являются наиболее важными, поскольку они относятся к мощности, и если они не складываются, свет не будет работать вообще. Последние два относятся к физическим характеристикам и типу среды, в которой может находиться драйвер. Рейтинг IP20 означает, что он не очень хорошо защищен от пыли или воды, но это должно быть нормально, поскольку он надежно закреплен внутри самой лампы. . Минимальная температура запуска важна, поскольку этот прибор во многих случаях будет находиться на открытом воздухе и в холодной среде. Этот драйвер имеет температуру не менее -30 ° C (-22 ° F), что должно быть нормально.

Замена драйвера светодиода

Мы сделали всю работу за вас и нашли отличную замену этому популярному светильнику.Лучшая замена, которую мы предлагаем, — это APC-16-350 . Взгляните на спецификации, чтобы увидеть, как они совпадают.

Входное напряжение: 90-264 В переменного тока
Диапазон выходного напряжения: 12-48 В постоянного тока
Выходной ток: 350 мА
IP42 Номинальный
Рабочая температура: -30 — 70 ° C

Из спецификаций видно, что входное напряжение выровняется, поскольку замена может выдерживать 90-264 В переменного тока, а в настоящее время у нас 120 В переменного тока. Диапазон выходного напряжения этого нового драйвера намного больше, чем у старого драйвера.Это может сбить с толку некоторых людей, но это идеальный вариант, поскольку означает, что этот драйвер работает так же, как и другие, но при необходимости может обрабатывать больше. Это могло сработать лучше, поскольку, возможно, причина отказа заключалась в том, что драйвер светодиода не соответствовал самим светодиодам. При большем диапазоне выходных напряжений этот драйвер лучше оригинала.

Рейтинг IP является улучшением, поскольку он имеет рейтинг IP42 по сравнению с IP20. Это все еще не показатель водонепроницаемости, но он лучше и более изолирован, чем драйвер Espen.Наконец, проверив диапазон рабочих температур, мы можем подтвердить, что он имеет такую же минимальную температуру -30 ° C, поэтому здесь не должно быть никаких проблем.

Мы оставили лучшее напоследок, самое приятное то, что вы можете купить этот драйвер всего за $ 9,99 (бесплатная доставка). Посмотрите, как это делается ниже!

Замена драйвера в вашем светодиодном фонаре Altair Lighting

Перед тем, как начать, нам нужно убедиться, что у нас есть нужные детали. Приобретите APC-16-350 здесь , выбрав модель 16 Вт, ток 350 мА.
Следуйте приведенному выше видео, чтобы разобрать фонарь.
Отсоедините быстроразъемный соединитель от светодиодов и отрежьте соединитель (с некоторым дополнительным проводом) от драйвера ESPEN. Таким образом, мы также можем использовать быстрый разъем на новом драйвере.
Отсоедините все провода от ESPEN и выньте его.
Чтобы подключить APC-16-350, найдите белый и черный провода, идущие из дома. Возьмите белый провод от дома вместе с белым проводом от фотоэлемента и соедините их оба с синим проводом от APC-16-350.Черный провод от дома должен идти прямо в фотоэлемент. Итак, теперь возьмите красный провод от фотоэлемента и подключите его к коричневому проводу, идущему от APC. Для этого можно использовать проволочные гайки.
Теперь подключите выход APC к быстрому соединению, которое вы сняли с ESPEN. Подключите гайку черный к желтому и красный к красному.
Установите драйвер с помощью монтажной стяжки.
После этого проводка должна быть полностью настроена, подключите быстроразъемные соединения. Собери лампу и испытай этого ребенка.

Ваш свет должен быть включен и готов к работе. Если у вас возникнут какие-либо проблемы с этим, я сначала дважды проверим ваши соединения, а затем, не стесняйтесь обращаться к нам, и мы поможем устранить проблему для вас.

Как водитель может так плохо себя вести?

Одним из главных достоинств светодиодных ламп является то, что они служат «вечно» и не нуждаются в замене. Когда происходит что-то подобное, пользователи склонны винить светодиоды, называя их мошенничеством, которое работает не так, как задумано.Что ж, проблема не в светодиодной технологии, а в дизайне и деталях, выбранных для создания продуктов.

У этого фонаря вышли из строя не светодиоды, а источник питания. Теперь это может быть одно из двух. Во-первых, драйвер указан с неверными спецификациями, и драйвер работает не так, как указано. Другой вариант — разработчик этого светильника случайно выбрал драйвер, который не подходил для используемых светодиодов.

Это одна из причин, по которой я сказал, что хорошо, что APC-16-350 может работать с большим диапазоном.Это оставляет некоторую возможность для ошибки, при которой этот драйвер может работать лучше для светодиодов, потому что в исходной конструкции был выбран драйвер слишком маленького размера.

Другая потенциальная проблема возникла у меня после того, как я поговорил со многими клиентами, которые пытались устранить эту неисправность. Многие упоминали, что фары начали загорать, когда стало холодно, что наводит меня на мысль, что водитель недостаточно защищен от холода. Мы не знаем, из-за того, что рейтинг IP20 ниже, чем должен быть для уличной лампы, или из-за того, что минимальная температура не совсем точна. Все, что мы можем сказать, — это не винить светодиоды, когда случаются подобные вещи, обычно это внутренняя часть, которая вышла из строя.

Как и все остальное, качество готового продукта зависит от того, из каких частей он состоит. К счастью, у нас есть отличные замены, поэтому не стесняйтесь обращаться к нам, чтобы мы помогли вам снова запустить ваш свет!

Светодиодная лента

и светодиодная лента: внутренняя, внешняя и RGB

Светодиодные ленты и ленты

Линейный светильник для любого применения.

От акцентного освещения до освещения бухты на полную мощность, от кухонных шкафов до надежного внешнего освещения — мы производим линейные светодиодные светильники для любого применения. Цветовая температура варьируется от света свечей (2000K) до дневного света (6300K) и всего, что находится между ними. Выберите уровень вывода, цвет и производительность, которые подходят для вашего проекта — и все это с гарантией 5, 7 или 12 лет.

Производительность и ценность для повседневных проектов.Наш самый популярный ленточный светильник, доступный в широком диапазоне цветовых температур и яркости. Гарантия 7 лет.
Точно сконструированный ленточный светильник высокой плотности для требовательных приложений.До 800+ люмен на фут с 95+ CRI / 90+ R9. Гарантия 12 лет.
Точно сконструированный ленточный светильник высокой плотности для влажных помещений (IP65). До 500+ люмен на фут с 95+ CRI / 90+ R9. Гарантия 12 лет.
Точно сконструированный ленточный светильник. До 300+ люмен на фут с 95+ CRI / 90+ R9.Гарантия 12 лет.
Ленточный светильник для влажных помещений (IP65). До 300+ люмен на фут с 95+ CRI / 90+ R9.Гарантия 12 лет.
Полностью рассеянное линейное светодиодное освещение профессионального уровня для наружного и внутреннего освещения. Бассейн и сауна оценены.
Гибкий линейный светильник 120 В перем. Тока без водителя для дальних пробегов до 165 футов от одного источника питания.Идеально подходят для бухт и экономичны в установке.
INFINILINE собирается на заводе-изготовителе по длине в соответствии с требованиями UL в качестве стационарного или съемного приспособления.
ФИНАЛИСТ НАГРАДЫ САПФИРА 2019
Рассеянное неоновое светодиодное освещение с возможностью отгиба вверх и в стороны. Доступен в статическом белом цвете и цвете, подходит для влажных помещений (IP65).
Яркий, насыщенный ленточный светильник RGBW для высокопроизводительного изменения цвета.Наш самый передовой линейный светильник с изменяющимся цветом оснащен новым четырехканальным чипом, способным создавать миллиарды цветовых комбинаций. Подходит для влажных помещений (IP65).
Гибкое линейное освещение со встроенной оптикой для пастбищ, мытья стен и архитектурных акцентов. Подходит для влажных помещений (IP65).
Водонепроницаемый линейный светильник в версиях IP65 (влажная среда) и IP68 (погружной). Дополнительный рейтинг UL676 позволяет установку в соответствии с правилами в водоемах, включая бассейны и фонтаны.Заводская (UL676) сборка.
Обратитесь в службу поддержки клиентов для получения информации о заказе.
877.817.6028

[email protected]
Гибкий, водонепроницаемый (IP68) линейный светильник.
Узкий 4-миллиметровый ленточный светильник — идеально подходит для освещения ограниченного пространства.
Бесточечное линейное освещение «COB», которое устраняет необходимость в дополнительных рассеивающих покрытиях или аксессуарах.
Ленточный светильник, изгибающийся по обеим осям, адаптируется к кривым и неровным пространствам.
Настраиваемый белый свет, который изменяет цветовую температуру (CCT) нажатием кнопки или элементов управления DMX.Измените свет с теплого на холодный для эстетического или циркадного эффекта.
Яркая однотонная световая лента.
Ленточный светильник RGBW для приложений изменения цвета, способный отображать миллиарды цветов. Подходит для влажных помещений (IP65).
Рассеянное неоновое светодиодное освещение с возможностью отгиба вверх и сбоку. Изменение цвета для получения полного диапазона насыщенных цветов, точно имитирующих традиционный неон.Подходит для влажных помещений (IP65).
Водонепроницаемый (IP68) линейный светильник с изменяющимся цветом. Дополнительный рейтинг UL676 позволяет установку в соответствии с правилами в водоемах, включая бассейны и фонтаны. Собранный на заводе по вашей длине.
Ленточный светильник RGB для приложений, меняющих цвет. Подходит для влажных помещений (IP65).
Ленточный светильник RGB для приложений, меняющих цвет.
Яркий, насыщенный ленточный светильник RGBW для высокопроизводительного изменения цвета. Наш самый передовой линейный светильник с изменяющимся цветом оснащен новым четырехканальным чипом, способным создавать миллиарды цветовых комбинаций.
Бесточечное линейное освещение «COB», которое устраняет необходимость в дополнительных рассеивающих покрытиях или аксессуарах. Подходит для влажных помещений (IP65).
Phase-Out Примечание: SQUIGGLY 100 доступен с ограниченным инвентарем. Посетите страницу продукта SQUIGGLY 200, чтобы узнать о последних обновлениях продукта.

Keystone Technologies — легкий доступ к свету

Это юридическое соглашение («соглашение») между вами (или организацией, от имени которой вы лицензируете изображения («вы» или «ваш») и Keystone Technologies. Путем загрузки изображений («изображения») из keystonetech. com или любой другой из наших платформ, обслуживающих наши изображения («Сервис»), вы соглашаетесь с этим соглашением, а также с нашей Политикой конфиденциальности и Условиями обслуживания.Если вы не согласны, не загружайте и не используйте эти изображения.

Нам может потребоваться время от времени изменять это соглашение, и вы соглашаетесь соблюдать обязательства в отношении будущих версий.

Не разглашайте пароль. Они предназначены только для вашего использования.

1. Право собственности: Все изображения защищены законом США об авторском праве и международными соглашениями об авторских правах. Мы оставляем за собой все права, не предоставленные в этом соглашении.

2. Лицензия: В соответствии с условиями этого соглашения Keystone Technologies предоставляет вам неисключительное, непередаваемое, постоянное всемирное право на использование и воспроизведение этих изображений в любых коммерческих, художественных или редакционных целях, не запрещенных в это соглашение.

3. Ограничения:
Вы НЕ можете:
1. Распространять или использовать любое изображение способом, который конкурирует с Keystone Technologies. В частности, вы не можете сублицензировать, перепродавать, назначать, передавать, передавать, делиться или предоставлять доступ к изображениям или каким-либо правам на изображения, кроме тех, которые разрешены в этом соглашении.
2. Используйте изображение для представления любых продуктов или услуг, не принадлежащих Keystone Technologies.
3. Добавьте изображение в любой логотип, товарный знак, фирменный стиль или знак обслуживания.
4. Использовать изображение любым незаконным способом или любым способом, который разумный человек может счесть оскорбительным или который может навредить репутации любого лица или собственности, отраженного на изображении.
5. Ложно представить, что вы являетесь первоначальным создателем изображения.
6. Используйте изображение в любом сервисе, претендующем на получение прав на изображение.
7. Нарушать права на товарный знак или интеллектуальную собственность какой-либо стороны или использовать изображение для обманной рекламы.
8. Удалите или измените любую информацию об управлении авторскими правами Keystone Technologies (e.грамм. логотип Keystone) из любого места, где он находится или встроен в изображение.

4. Возможность передачи; Производные работы: Конечным пользователем работы, которую вы создаете с изображением, должен быть вы сами или ваш работодатель, клиент или заказчик. Только вам разрешено использовать автономные изображения (вы не можете продавать, сдавать в аренду, одалживать и т. Д. Третьим лицам). Вы можете передавать файлы, содержащие изображения, клиентам, поставщикам или интернет-провайдерам для целей, предусмотренных настоящим соглашением. Вы соглашаетесь принять разумные меры для защиты изображений от извлечения или кражи.Вы незамедлительно уведомите нас о любом неправильном использовании изображений. Если вы передаете изображения, как указано выше, принимающие стороны должны согласиться защищать изображения в соответствии с требованиями настоящего соглашения. Даже при использовании в производной работе наши изображения по-прежнему принадлежат Keystone Technologies.

5. Обзор и записи: С разумным уведомлением вы предоставите Keystone Technologies образцы использования изображений. Вы должны вести учет всего использования изображений, включая подробную информацию об использовании клиентом.Keystone Technologies может периодически запрашивать и проверять такие записи. Если будет обнаружено, что изображения использовались вне рамок данного соглашения, вы удалите изображения по желанию Keystone Technologies.

6. Заявления и гарантии: Мы заявляем и гарантируем, что изображения, предоставленные для загрузки, неизмененные и используемые в полном соответствии с настоящим соглашением, не будут нарушать авторские права, права на товарные знаки или другие права интеллектуальной собственности, а также права третьих лиц на конфиденциальность. или гласность.

ИЗОБРАЖЕНИЯ

ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ПОДРАЗУМЕВАЕМЫМИ ГАРАНТИЯМИ ОТСУТСТВИЯ НАРУШЕНИЙ, КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ.

7. Ваше возмещение убытков: Вы соглашаетесь возмещать, защищать и удерживать Keystone Technologies, ее аффилированных лиц, участников, аффилированных лиц, лицензиаров и их соответствующих директоров, должностных лиц, сотрудников, акционеров, партнеров и агентов (совместно именуемые «Keystone Technologies» Стороны ») безвредны в связи с любыми претензиями, обязательствами, потерями, убытками, затратами и расходами (включая разумные гонорары адвоката и клиента), понесенных любой Стороной Keystone Technologies в результате или в связи с (i) любое нарушение или предполагаемое нарушение вами или кем-либо, действующим от вашего имени, любого из условий этого соглашения, включая, помимо прочего, любое использование нашего веб-сайта или любого изображения, кроме случаев, прямо разрешенных в этом соглашении; (ii) любое сочетание изображения с любым другим контентом или текстом, а также любые модификации или производные работы на основе изображения.

8. Ограничение ответственности: Keystone Technologies не несет ответственности по настоящему соглашению в той мере, в какой это связано с модификацией изображений, использованием в любой производной работе, контекстом, в котором используется изображение, или вашим (или третьим сторона действует от вашего имени), нарушение данного соглашения, халатность или умышленное нарушение.

В САМОЙ ПОЛНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОДАТЕЛЬСТВОМ, НИ KEYSTONE TECHNOLOGIES, НИ КАКИЕ-ЛИБО ИЗ ЕЕ СОТРУДНИКОВ ИЛИ ПОСТАВЩИКОВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОБЩИЕ, КАЧЕСТВЕННЫЕ, СПЕЦИАЛЬНЫЕ, ИЛИ КОСВЕННЫЕ ИЛИ КОСВЕННЫЕ УСЛУГИ ЛЮБЫЕ ДРУГИЕ УБЫТКИ, ЗАТРАТЫ ИЛИ УБЫТКИ, ВЫЗВАННЫЕ ИСПОЛЬЗОВАНИЕМ ИЗОБРАЖЕНИЙ, ВЕБ-САЙТА, НАРУШЕНИЯ ДАННОГО СОГЛАШЕНИЯ KEYSTONE TECHNOLOGIES ИЛИ ИНАЧЕ, ЕСЛИ ЯВНО НЕ ПРЕДУСМОТРЕНО, ДАЖЕ ЕСЛИ KEYSTONE TECHNOLOGIES ПРЕДНАЗНАЧЕНА УБЫТКИ, ИЗДЕРЖКИ ИЛИ УБЫТКИ.

9. Прекращение действия: Настоящее соглашение действует до тех пор, пока у вас есть учетная запись, если оно не будет прекращено, как указано ниже. Вы можете прекратить действие любой лицензии, предоставленной в соответствии с настоящим соглашением, уничтожив изображения и любые производные от них работы, а также любые копии или архивы вышеупомянутых или сопроводительных материалов (если применимо) и прекратив использовать изображения для любых целей. Лицензии, предоставленные в соответствии с этим соглашением, также прекращают действие без уведомления Keystone Technologies, если в какой-либо момент вы не соблюдаете какое-либо из условий этого соглашения.Keystone Technologies может расторгнуть настоящее соглашение, а также вашу учетную запись и все ваши лицензии, с уведомлением вас или без него, в случае невыполнения вами условий этого соглашения. После прекращения действия вашей лицензии вы должны немедленно прекратить использование изображений для любых целей; уничтожать или удалять все производные работы с изображениями, а также копии и архивы изображений или сопутствующих материалов; и, если потребуется, подтвердите Keystone Technologies в письменной форме, что вы выполнили эти требования. ВЫШЕУЮЩЕЕ ПРЕКРАЩЕНИЕ ДОПОЛНИТЕЛЬНО ДОПОЛНИТЕЛЬНО ДРУГИЕ ЗАКОННЫЕ И / ИЛИ КАПИТАЛЬНЫЕ ПРАВА Keystone Technologies. Keystone Technologies НЕ НЕСЕТ НИКАКИХ ОБЯЗАТЕЛЬСТВ ПО ВОЗВРАТУ КАКИХ-ЛИБО ПЛАТЕЖНЫХ КОМИССИЙ В СЛУЧАЕ ПРЕКРАЩЕНИЯ ДЕЙСТВИЯ ВАШЕЙ ЛИЦЕНЗИИ ИЛИ УЧЕТНОЙ ЗАПИСИ ПО ПРИЧИНЕ ВАШЕГО нарушения

10. Сохранение прав после расторжения: Следующие положения и условия остаются в силе после прекращения или истечения срока действия настоящего соглашения: условия, применимые к лицензиям на изображения, предоставленным в соответствии с настоящим соглашением, остаются в силе в отношении оставшихся лицензий при условии, что это соглашение не будет прекращено как результат вашего нарушения, и что вы всегда будете соблюдать его условия.

11. Удаление изображений с keystonetech.com: Keystone Technologies оставляет за собой право удалять изображения с keystonetech.com, отозвать любую лицензию на любые изображения по уважительной причине и выбрать замену такого изображения альтернативным изображением. После уведомления об отзыве лицензии на любое изображение вы должны немедленно прекратить использование таких изображений, принять все разумные меры для прекращения использования замененных изображений и проинформировать об этом всех конечных пользователей и клиентов.

12. Разное: Настоящее соглашение представляет собой полное соглашение сторон в отношении предмета настоящего Соглашения. Стороны соглашаются, что любое существенное нарушение Раздела 3 («Ограничения») нанесет непоправимый вред компании Keystone Technologies, и что судебный запрет в суде компетентной юрисдикции будет уместен для предотвращения первоначального или продолжающегося нарушения такого Раздела в дополнение к любому Компания Keystone Technologies может иметь право на другие льготы. Если мы не сможем обеспечить соблюдение каких-либо частей этого соглашения, это не означает, что от таких частей отказываются.Это соглашение не может быть передано вами без нашего письменного разрешения, и любая такая предполагаемая передача без разрешения является недействительной. Если какая-либо часть этого соглашения будет признана незаконной или не имеющей исковой силы, эта часть должна быть изменена для отражения наиболее полного юридически обеспеченного намерения сторон (или, если это невозможно, удалена), не влияя на действительность или исковую силу остальной части. Любые судебные иски или судебные разбирательства, касающиеся наших отношений с вами или настоящего соглашения, должны подаваться в суды штата Пенсильвания в графстве Монтгомери или Соединенных Штатов Америки в Восточном округе Пенсильвании, и все стороны соглашаются с исключительная юрисдикция этих судов, отказавшись от каких-либо возражений против уместности или удобства таких мест.Конвенция Организации Объединенных Наций о договорах международной купли-продажи товаров не применяется к настоящему соглашению и не влияет на него иным образом. Действительность, толкование и приведение в исполнение настоящего соглашения, вопросы, возникающие из настоящего соглашения или связанные с ним или их заключением, исполнением или нарушением, а также связанные с этим вопросы, регулируются внутренним законодательством штата Пенсильвания (без ссылки на доктрину выбора права. ). Вы соглашаетесь с тем, что обслуживание процесса в отношении любых действий, разногласий и споров, возникающих из настоящего соглашения или связанных с ним, может осуществляться путем отправки его копии заказным или заказным письмом (или любой другой по существу аналогичной формой почты) с предоплатой почтовых расходов другой стороне. тем не менее, ничто в данном документе не влияет на право осуществлять судебное разбирательство любым другим способом, разрешенным законом.

Прежде чем продолжить, вам необходимо прочитать эти положения и условия до конца.

Glamox выпускает светодиодную замену популярному светильнику Max

MAX — один из бестселлеров Glamox для морского, наземного и морского сегмента. Чтобы удовлетворить растущий спрос на светодиоды, Glamox представляет новый комплект для замены светодиодов MAX. Более продолжительный срок службы продукта, более экологичный профиль и низкие эксплуатационные расходы — вот некоторые из преимуществ.

Светильник MAX на рынке уже 20 лет. Так как лучше отметить этот популярный продукт, чем предложить простое решение для модернизации светодиодов? Есть несколько веских причин для выбора высококачественных светодиодных источников света, таких как длительный срок службы продукта, низкие затраты на обслуживание, энергоэффективность и меньший углеродный след.

«Целью внедрения светодиодного комплекта является снижение порога обновления светодиодов. Светильник MAX очень прочен, и мы знаем, что некоторые из наших клиентов не решаются заменить исправное изделие.В то же время можно сэкономить деньги на замене источника T8 на светодиод, как в отношении технического обслуживания, так и в отношении счетов за электроэнергию. Фактически, потребление энергии от освещения можно снизить до 50 процентов с помощью светодиодов », — говорит Никель Акерманн, менеджер по продукту технического освещения.

Как видно из видео, комплект светодиодов разработан таким образом, чтобы максимально упростить замену. В основном он состоит из нового диффузора и новой коробки передач со светодиодной лентой, включая новый драйвер IC.Диффузор изготовлен из ударопрочного поликарбоната и имеет отверстия для страховочных тросов. Зажимы, которые используются для крепления диффузора к корпусу, также заменены на более надежные.

Найдите здесь свой светильник MAX …

Все, что вам нужно знать о светодиодных лампах

Замена люминесцентных ламп на светодиодные может быть запутанным и пугающим процессом.Мы составили это руководство, чтобы прояснить все тонкости замены люминесцентных ламп на светодиодные ламповые.

1) Преимущества светодиодных трубок перед люминесцентными

Многие преимущества светодиодных трубок по сравнению с люминесцентными лампами описаны достаточно подробно, поэтому мы не будем углубляться в подробности, но три основных преимущества:

Более высокая эффективность , экономия энергии (до 30-50%)

Более длительный срок службы (обычно 50 тыс. часов)

Без ртути

2) Размеры люминесцентных ламп и модернизация светодиодных ламп

Поскольку люминесцентные светильники устанавливаются часто в потолки и подключены непосредственно к электросети, они относительно дороги и их трудно заменить полностью.

В результате часто бывает наиболее экономичным просто использовать тот же люминесцентный светильник, но заменить люминесцентную лампу на светодиодную лампу.

Таким образом, важно понимать, какие типы люминесцентных ламп были разработаны, чтобы правильно установить светодиодную лампу на место.

За прошедшие годы производители люминесцентных ламп разработали множество различных размеров и типов.

T8 4 фута: 4-футовые люминесцентные лампы T8 сегодня являются наиболее часто используемым типом.Их длина составляет 48 дюймов, а диаметр лампы — 1 дюйм.

T12 4 фута: 4-футовые люминесцентные лампы T12 менее эффективны по сравнению с лампами T8. Они такой же длины, как лампы T8, но имеют больший диаметр лампы на 1,5 дюйма.

T5 4 фута: 4-футовые люминесцентные лампы T5, как правило, являются наиболее эффективными и являются одними из новейших типов ламп, представленных в 2000-х годах в США. Обычно они обозначаются T5HO (высокая мощность) и обеспечивают большую яркость, чем их аналоги T8.Они немного короче четырех футов (45,8 дюйма). Лампы T5 бывают различной длины, например, 1 фут, 2 фута и 3 фута, и обычно используются в непотолочных светильниках, таких как настольные лампы.

Трубки T8 и T12 также доступны с другой длиной, например, 8-футовые трубы, но 4-футовые трубы остаются наиболее распространенными типами. Светодиодные трубчатые лампы

повторяют механические размеры, чтобы гарантировать, что они могут быть настоящей заменой при модернизации, и имеют те же названия форм-факторов (например,грамм. 4-футовый светодиодный трубчатый светильник T8).

Крепления T8 и T12 обычно имеют одинаковую длину и используют одни и те же штыри, поэтому механически они обычно перекрестно совместимы.

Светильники T5 НЕ совместимы с лампами T8 и T12 из-за их различных размеров штырей и фактической длины.

3) Люминесцентные балласты и модернизация светодиодных ламп

Во всех люминесцентных лампах используется устройство, называемое балластом, для регулирования яркости лампы по мере ее нагрева. Эти устройства необходимы для люминесцентных ламп и отличаются от ламп накаливания, которые можно подключать непосредственно к электросетям.

В светильниках люминесцентных ламп обычно балласт находится внутри светильника, и доступ к нему без снятия светильника с потолка невозможен. Переделку балласта люминесцентных ламп должны производить только те, кто хорошо разбирается в электромонтажных работах.

Source

Люминесцентные лампы T5, T8 и T12 работают немного по-разному и, следовательно, имеют разные типы люминесцентных балластов.

Светодиодные лампы, с другой стороны, работают иначе, чем люминесцентные лампы, и не используют балласт (но используют электронные компоненты, составляющие драйвер светодиода).

Ранние светодиодные ламповые лампы требовали удаления или обхода люминесцентного балласта. Теперь многие светодиодные ламповые лампы совместимы с люминесцентными балластами, что позволяет легко заменить люминесцентную лампу без повторного подключения проводки. Ниже мы обсудим общие термины, используемые для каждой из этих конфигураций.

3A) Светодиодный трубчатый светильник UL типа A — совместим с балластом

Обычно конструкция «UL Type A» — эти светодиодные трубчатые лампы совместимы с люминесцентными балластами.Они наиболее просты в использовании, поскольку не требуют переналадки люминесцентного светильника.

Светодиодная трубка UL типа A по существу ведет себя так же, как люминесцентная лампа, и ее легко заменить.

Идеально подходит для: Потребители, которые не чувствуют себя комфортно или предпочитают избегать электромонтажных работ, осветительных установок с высокими затратами на оплату труда электриков

Недостатки : люминесцентные балласты могут выйти из строя, требуя постоянного обслуживания и возможной замены или обхода балласта; потенциальные проблемы с совместимостью люминесцентных балластов; более низкий общий электрический КПД из-за балласта.

3B) Светодиодные трубчатые лампы UL типа B — байпас балласта

Светодиодные трубчатые лампы со спецификацией «UL типа B» несовместимы с люминесцентными балластами. Они не могут использоваться с люминесцентным балластом и должны быть подключены непосредственно к электросети. Однако светодиодный драйвер встроен в саму светодиодную трубку.

Светодиодные трубки UL типа B можно разделить на одно- и двухсторонние.

В несимметричной конфигурации используются только два контакта на одном конце трубки (один контакт = ток, один контакт = нейтраль), а два контакта на другом конце электрически не работают и используются только для удерживая лампу на месте.

Для несимметричных конфигураций важно направление установки лампы — неправильная конфигурация может привести к тому, что лампа не загорится, или к потенциально опасному риску возгорания. В односторонних конфигурациях на одном конце трубки обычно имеется наклейка с надписью «AC INPUT» или аналогичной. Некоторые несимметричные конфигурации могут принимать питание с любого конца.

В двусторонней конфигурации два контакта на каждой стороне трубки имеют одинаковую полярность.Следовательно, патроны на одном конце трубки должны быть подключены к [нейтрали], а другой — к [плюсу].

Идеально подходит для: инсталляций, в которых возможно изменение электропроводки; более высокая эффективность и более низкие затраты на обслуживание.

Недостатки : требуется комфорт и знания в области электропроводки и электробезопасности.

3C) Светодиодная трубка UL типа C — дистанционный драйвер

Светодиодные трубки UL типа C относительно редки, но обеспечивают наибольшую гибкость и эффективность для системы освещения.В отличие от светодиодных трубок UL типа B, в них отсутствует светодиодный драйвер, интегрированный в светодиодную трубку, и поэтому требуется отдельное устройство светодиодного драйвера, которое должно быть подключено между светодиодной трубкой и электросетью.

Идеально для: минимальных затрат на обслуживание, поскольку драйверы светодиодов можно заменить без замены всей светодиодной трубки; дополнительные параметры драйвера светодиодов, такие как регулировка яркости 0-10 В и другие возможности подключения к Интернету вещей.

Недостатки : Требуется больше всего электромонтажных работ, так как люминесцентный балласт необходимо удалить, а затем заменить драйвером светодиода.

3D) Шунтированные и нешунтированные надгробия

Надгробия — это «розетки» или патроны, в которые будут устанавливаться светодиодные ламповые лампы, обеспечивающие как механическую поддержку, так и электрический ток.

Надгробные плиты имеют два электрических контакта, соответствующих двум контактам люминесцентной / светодиодной лампы. Два электрических контакта могут быть:

i) не подключены к какому-либо источнику электроэнергии

ii) один подключен к току, другой подключен к нейтрали

iii) оба подключены к фазе или нейтрали

Сценарий ii) называется без -shunted, тогда как сценарий iii) называется shunted.«Шунтирование» относится к объединению двух отдельных цепей в одну. В результате шунтирования оба контакта надгробного камня соединяются с одинаковой электрической полярностью.

В общем, люминесцентные светильники, которые никогда не заменялись на светодиоды или балласты с мгновенным запуском , имеют нешунтированные надгробные плиты , в то время как те, которые были заменены на светодиоды или балласты с мгновенным запуском , могли иметь шунтированные надгробные плиты .

Иногда надгробные плиты шунтируются снаружи, как показано на фотографии выше, где вводы проводов открыты только с одной стороны.Однако в некоторых случаях надгробные плиты можно шунтировать изнутри, когда вводы проводов с обеих сторон открыты, но соединены внутри надгробия.

Поскольку некоторые надгробные плиты внутренне шунтируются, визуальная проверка надгробий не дает окончательного результата. Мы настоятельно рекомендуем проверить два контакта надгробия с помощью вольтметра, чтобы определить, существует ли замкнутая или разомкнутая цепь. Замкнутая цепь укажет на шунтированные надгробия.

3E) Определите, совместим ли ваш светодиодный трубчатый светильник с шунтированной или нешунтированной конфигурацией надгробных плит.

Если ваш светодиодный трубчатый светильник является односторонним, он НЕ совместим с шунтированными надгробиями.Это связано с тем, что каждый из двух контактов в надгробной плите должен иметь противоположную полярность, чтобы однотактный светодиодный ламповый светильник работал. Однако в случае шунтированного надгробия это невозможно из-за внутреннего короткого замыкания.

Если у вас шунтированные надгробные плиты, вам нужно будет перемонтировать или заменить их и соединить в соответствии со схемой проводки производителей односторонних светодиодных трубок.

Если ваша светодиодная трубка является двусторонней, она, вероятно, совместима как с шунтированными, так и с шунтированными надгробиями.Причина в том, что два контакта на каждом конце светодиодной трубки рассчитаны на одинаковую полярность, поэтому, шунтируются они или нет, не должно влиять на окончательную результирующую схему.

Имейте в виду, что в этом разделе обсуждается, является ли само надгробие шунтированным или не шунтируемым — обязательно правильно подключите провода к надгробной плите, чтобы они соответствовали электрической схеме производителя, чтобы обеспечить безопасную установку.

3F) Что делать, если вы не хотите обо всем этом беспокоиться?

Установка светодиодной трубки неправильного типа может привести к преждевременным выходам из строя и потенциально опасным коротким замыканиям и пожару.

Мы рекомендуем искать светодиодные лампы, которые совместимы с любой из потенциальных электрических конфигураций люминесцентного светильника — например, светодиодные лампы 3-в-1 Waveform Lighting T8.

Обычно называемые совместимыми 3-в-1, эти светодиодные трубки совместимы с любой из следующих конфигураций:

i) Без снятия люминесцентного балласта (UL типа A / совместимость с балластом)

ii) С удалением или обходом люминесцентного балласт (UL тип B / байпас балласта) и шунтированные или нешунтированные надгробные плиты (двусторонние)

iii) с удалением или обходом флуоресцентного балласта (UL тип B / байпас балласта) и нешунтированные надгробные плиты (односторонние)

4) Фотометрические характеристики светодиодных ламп — цветовая температура (CCT), люмены и индекс цветопередачи (CRI)

Обычно называемые основными фотоэлектрическими характеристиками, также важно, чтобы качество излучаемого света было таким же или превышало качество вашего текущего освещения люминесцентными лампами.

Коррелированная цветовая температура (CCT)

Большинство люминесцентных ламп имеют коррелированную цветовую температуру (CCT) 4000K или 5000K, поскольку они считаются наиболее подходящими для розничной торговли и офисных помещений соответственно. Однако за последние годы многие разработки люминесцентных ламп позволили использовать широкий диапазон цветовых температур.

Точно так же доступны светодиодные трубчатые лампы с широким диапазоном цветовых температур. Как правило, внешний вид светодиодной трубки и люминесцентной лампы с одинаковым рейтингом цветовой температуры будет одинаковым.

Световой поток

Световой поток, измеряемый в люменах, измеряет общее количество света, излучаемого лампой, и является наилучшей мерой для определения яркости лампы.

Лучший способ сравнить яблоки с яблоками — это сравнить значение светового потока люминесцентной лампы со светодиодной трубкой. Обычно люминесцентная лампа T8 мощностью 35 Вт излучает около 2500 люмен.

В светодиодных ламповых лампах следует отметить то, что они имеют тенденцию направлять свет вниз, а не на полные 360 градусов в люминесцентных лампах.Следовательно, при установке в потолочный светильник светодиодный трубчатый светильник может обеспечить более полезный световой поток, поскольку свет направлен вниз, а не обратно в светильник, как в люминесцентной лампе.

Индекс цветопередачи (CRI)

Индекс цветопередачи (CRI) измеряет степень, в которой цвета объектов выглядят точными и точными под источником света. Большинство люминесцентных ламп имеют индекс цветопередачи около 80, и большинство светодиодных ламп также имеют индекс цветопередачи около 80. 80 CRI приемлем для большинства приложений, но для улучшенного качества цвета и сред, где цветовое восприятие важно, ищите более высокий рейтинг CRI в светодиодной трубке.

5) Стоимость и финансирование светодиодных трубчатых ламп

Наконец, мы немного поговорим о финансовых соображениях при покупке светодиодных трубок. В последние годы цена на светодиодные ламповые лампы снизилась до уровня, позволяющего конкурировать с люминесцентными лампами, поэтому закупочная цена ламп делает светодиодные ламповые лампы очень привлекательным вариантом.

Если, однако, выбранная вами светодиодная трубка не является лампой UL типа A, вы понесете затраты на ремонт электрической проводки. Для крупной или коммерческой установки эти затраты могут быть значительными в зависимости от сложности изменения проводки, необходимой для люминесцентного светильника.Как правило, на каждый 4-ламповый люминесцентный светильник у квалифицированного электрика может уйти 15-25 минут.

Если предположить, что электрику, заряжающему 100 долларов в час, требуется час, чтобы завершить перемонтаж трех люминесцентных светильников с 4 лампами, мы можем рассчитать затраты на рабочую силу более 8 долларов на лампу. Вы можете увидеть, как затраты на рабочую силу быстро увеличивают первоначальную стоимость проекта, добавляя привлекательности светодиодных ламповых светильников, совместимых с UL типа A.

Подсчитайте, сколько затрат на электроэнергию и техническое обслуживание сэкономят светодиодные ламповые лампы, и определите период окупаемости.Как правило, чем короче, тем лучше!

Также следует учитывать гарантийные условия производителя. В идеале период окупаемости короче гарантии, так как таким образом вы застрахованы от любых преждевременных отказов продукта, которые ставят под угрозу экономию затрат при использовании светодиодных ламп.

% PDF-1.7 % 456 0 объект > эндобдж xref 456 94 0000000016 00000 н. 0000003583 00000 н. 0000003714 00000 н. 0000004879 00000 н. 0000005499 00000 н. 0000005536 00000 н. 0000006176 00000 п. 0000006290 00000 н. 0000006384 00000 п. 0000006971 00000 н. 0000010763 00000 п. 0000013944 00000 п. 0000017259 00000 п. 0000020614 00000 п. 0000023950 00000 п. 0000027304 00000 п. 0000030712 00000 п. 0000094363 00000 п. 0000097784 00000 п. 0000100433 00000 н. 0000105952 00000 п. 0000111912 00000 н. 0000111935 00000 н. 0000112013 00000 н. 0000112088 00000 н. 0000112164 00000 н. 0000112240 00000 н. 0000112378 00000 н. 0000112535 00000 н. 0000112876 00000 н. 0000112942 00000 н. 0000113058 00000 н. 0000113182 00000 н. 0000113306 00000 н. 0000118460 00000 н. 0000118499 00000 н. 0000118727 00000 н. 0000118865 00000 н. 0000119019 00000 н. 0000695192 00000 п. 0000695579 00000 п. 0000695899 00000 н. 0000696015 00000 н. 0000696161 00000 п. 0000696236 00000 п. 0000696424 00000 н. 0000696499 00000 н. 0000696886 00000 н. 0000697273 00000 н. 0000697389 00000 п. 0000697535 00000 п. 0000698019 00000 п. 0000698094 00000 н. 0000698146 00000 н. 0000698192 00000 п. 0000698223 00000 п. 0000698298 00000 п. 0000698411 00000 н. 0000699456 00000 н. 0000699783 00000 н. 0000699849 00000 н. 0000699965 00000 н. 0000699988 00000 н. 0000700066 00000 н. 0000700145 00000 н. 0000700242 00000 н. 0000700399 00000 н. 0000700744 00000 н. ˵PPf8YT6 (P} t.am, ej-q * — #> nf (xTԙe9 Yǐe ޵ s {~ [

Соответствие продукта требованиям / Обозначения основного использования — DesignLights Consortium

Соответствие продукта требованиям / Обозначения основного использования

DLC квалифицирует коммерческие светодиодные светильники, комплекты для модернизации, линейные сменные лампы, заменяемые лампы с винтовым цоколем (E39 и E40) и четыре лампы со штыревым цоколем для компактных люминесцентных ламп для включения в программы скидок и поощрений для членов DLC. Доступные обозначения основного использования имеют приоритет и разрабатываются участниками программы энергоэффективности DLC.Любые скидки или льготы предоставляются по усмотрению каждой отдельной программы энергоэффективности.

«Обозначение основного использования» (PUD) — это конкретное описание типа использования, указывающее, как продукт предназначен для использования в приложении, и основано на описании, предоставленном производителем, и листах технических характеристик продукта, которые передают предполагаемое использование. для продукта. Продукты, представленные для аттестации, должны продаваться как и предназначаться для одного из имеющихся ниже обозначений основного использования, чтобы иметь право на них.Если продукт не был квалифицирован в соответствии со всеми Обозначениями основного использования или приложениями, в которых он продается и продается, пользователь может претендовать на квалификацию DLC только в отношении Обозначения основного использования или приложения, в соответствии с которым продукт был квалифицирован. DLC разработало отдельный набор технических требований к продукции для садового освещения. Продукты, продаваемые для использования в садоводческом освещении, должны соответствовать требованиям программы освещения для садоводства и не могут соответствовать требованиям программы освещения SSL.Если вы хотите квалифицировать осветительный прибор для садоводства, нажмите здесь.

Просмотрите страницу часто задаваемых вопросов для получения дополнительных разъяснений по вопросам политики.

Перейти к:

Светильники
Комплекты для модернизации
Сменные лампы линейного перемещения
Сменные лампы Mogul (E39 и E40) с винтовым цоколем
Четыре сменные лампы с цоколем на штифтах для КЛЛ
Обозначения «Speciality» для основного применения
Продукты с регулируемой яркостью и регулировкой по цвету
-Регулируемые продукты

Подходящие светильники

Светильники для уличных опор / кронштейнов и проезжей части .Типовые уличные фонари, фонари для парковок. Может быть в форме головы кобры, коробки из-под обуви и т. Д. Для примера нажмите зеленую кнопку с информацией.
Наружные декоративные светильники на опоре / кронштейне . Обычно городские уличные фонари или исторические репродукции могут иметь форму желудя, столба, фонаря, капли и т. Д. Эти светильники предлагают стильный или декоративный элемент, который четко прослеживается в дизайне светильника. Например, нажмите зеленую кнопку информации.
Уличные настенные светильники с полной отсечкой . Обычно пешеходные или охранные фонари прикрепляются к стене здания. Может иметь форму коробки. Эти продукты не производят верхнего света. Чтобы просмотреть примеры подходящих и неподходящих продуктов, нажмите зеленую кнопку с информацией.
Наружные настенные светильники без отсечки и полуобрезные светильники Обычно светильники для пешеходных дорожек или охранные светильники крепятся к стене здания.Обычно известны как «настенные упаковки» и могут иметь форму коробки. Продукты производят значительное количество восходящего света. Изделия этой группы предназначены для фиксации на месте и обеспечивают общее освещение, а не направленный свет. Чтобы просмотреть примеры подходящих и неподходящих продуктов, нажмите зеленую кнопку с информацией.
Болларды .Архитектурные светильники для наружного освещения, состоящие из коротких вертикальных наземных блоков, обычно излучающих свет сверху или с боков и используемых для освещения пешеходных дорожек, ступенек или дорожек. Например, нажмите зеленую кнопку информации.
Светильники для гаража . Потолочные светильники для использования на открытом воздухе или в местах, открытых для элементов в многоэтажных гаражах. Например, нажмите зеленую кнопку информации.
Светильники навеса топливного насоса . Потолочные светильники для использования вне помещений или в местах, открытых для элементов навесов АЗС. Например, нажмите зеленую кнопку информации.
Пейзаж / акцентные прожекторы и точечные светильники . Маленькие направленные светильники с малым световым потоком, предназначенные для подсветки объектов и территорий при наружном освещении.Производители должны следовать рекомендациям NEMA при декларировании распространения луча. Чтобы просмотреть примеры подходящих и неподходящих продуктов, нажмите зеленую кнопку с информацией.
Архитектурные прожекторы и точечные светильники . Направленные светильники, предназначенные для освещения архитектуры, объектов и территорий в наружном освещении, не включая освещение проезжей части или туннелей. Может включать освещение рекламных щитов. Производители должны следовать рекомендациям NEMA при декларировании распространения луча.Например, нажмите зеленую кнопку информации.
Светильники для лестничных клеток и переходов . Светильники для углового или накладного монтажа, обеспечивающие освещение лестничных клеток и переходов. Светильники должны соответствовать одному из следующих условий: включать встроенные элементы управления, работать от удаленных датчиков, если удаленный датчик упакован вместе со светильником под одним номером модели, или быть спроектированными для работы от удаленных датчиков, если светильник и датчики продаются. отдельно, но в светильнике есть функции, обеспечивающие связь с удаленным датчиком.Органы управления должны обеспечивать возврат светильника в режим пониженной мощности и низкой светоотдачи, когда поблизости нет людей. См. Ответы на вопросы по для получения информации о требованиях к регулировке яркости и яркости. Например, нажмите зеленую кнопку информации.
Трековые или одноточечные направленные светильники .Обычно направляющие потолочные или фиксированные одинарные. Регулируемые прицельные «баллончики». Комплектные светодиодные светильники (не заменяемые лампы в существующих баллончиках, такие как лампы PAR 38 или MR16. Чтобы просмотреть примеры подходящих и неподходящих продуктов, нажмите зеленую кнопку с информацией.
Вертикальные охлаждаемые корпусные светильники . Зажигание света в холодильных шкафах, вертикально установленных вдоль стоек дверцы холодильного шкафа.Категория охватывает только комплектные светильники со всеми необходимыми компонентами. Лампы для замены в настоящее время не подпадают под эту категорию. Например, нажмите зеленую кнопку информации.
Светильники горизонтальные охлаждаемые корпуса . Закрепите светильники в холодильных шкафах, расположив их горизонтально вдоль полок или навесов холодильных шкафов. Категория охватывает только комплектные светильники со всеми необходимыми компонентами.Лампы для замены в настоящее время не подпадают под эту категорию. Например, нажмите зеленую кнопку информации.
Светильники для витрин . Полосите огни. Обычно устанавливается горизонтально по краям рамы витрины. Замена ламп, таких как лампы MR16 или PAR 38, не предусмотрена. Например, нажмите зеленую кнопку информации.
Светильники 1х4, 2х2 и 2х4 для внешнего освещения внутренних коммерческих помещений .Обычные встраиваемые, подвесные или устанавливаемые на поверхность светильники, предназначенные для обеспечения окружающего освещения в таких условиях, как офисные помещения, школы, магазины розничной торговли и другие коммерческие помещения. Продукты, представленные в этих категориях, должны соответствовать заявленным форм-факторам с допуском ± 4 дюйма. Например, нажмите зеленую кнопку информации.
Светильники прямого линейного рассеяния . Подвесные или накладные светильники или встраиваемые светильники не шире 12 дюймов, предназначенные для прямого освещения внутренних помещений.Продукты могут быть спроектированы для сквозной установки для создания длинных цепочек и могут быть описаны как прямые, непрямые, полупрямые, полупрямые или общие, в зависимости от предполагаемого распределения освещения. В эту категорию также попадают утилитарные светильники в стиле «полос». Товары, предназначенные для освещения бухт, в настоящее время не подпадают под эту категорию. Например, нажмите зеленую кнопку информации.
Линейные светильники рассеянного света с косвенной составляющей .Подвесные светильники или встраиваемые светильники не шире 12 дюймов, предназначенные для обеспечения окружающего освещения в помещениях, включая преднамеренный компонент освещения, которое является непрямым. Изделия могут быть спроектированы так, чтобы устанавливаться встык для создания длинных цепочек, и могут быть описаны как непрямое, полупрямое, полупрямое, прямое-непрямое, косвенно-прямое или обычное окружающее, в зависимости от предполагаемого распределения освещения. Утилитарные светильники в стиле «полос» не подпадают под эту категорию. Продукция, предназначенная для освещения бухт в настоящее время не подходят для этой категории.Например, нажмите зеленую кнопку информации.
Светильники для высоких пролетов для коммерческих и промышленных зданий . Подвесные, встраиваемые или накладные светильники, специально предназначенные для помещений с высокими потолками (предназначены для потолков ≥25 футов). Например, нажмите зеленую кнопку информации.
Светильники малопролетные для коммерческих и промышленных зданий .Подвесные, встраиваемые или накладные светильники, специально предназначенные для внутренних потолочных пространств (предназначены для <25 футов). Например, нажмите зеленую кнопку информации.
Светильники для высоких пролетов для коммерческих и промышленных зданий . Подвесные или накладные светильники, специально предназначенные для внутренних помещений с высокими потолками (предназначенные для потолков ≥25 футов) в местах, где требуется освещение проходов. Например, нажмите зеленую кнопку информации.

Соответствующие комплекты для модернизации
Комплекты для модернизации уличных светильников на опоре / кронштейне и проезжей части . Комплекты интегрированного типа, заменяющие все отражатели и оптические системы существующих светильников. Неввинчиваемые «лампы», предназначенные для замены HID. Например, нажмите зеленую кнопку информации.
Комплекты для модернизации наружных декоративных светильников на опоре / кронштейне .Комплекты интегрированного типа, заменяющие все отражатели и оптические системы существующих светильников. Неввинчиваемые «лампы», предназначенные для замены HID. Например, нажмите зеленую кнопку информации.
Комплекты для модернизации больших уличных светильников на опорах / кронштейнах и проезжей части . Комплекты интегрированного типа, заменяющие все отражатели и оптические системы существующих светильников. Неввинчиваемые «лампы», предназначенные для замены HID.Например, нажмите зеленую кнопку информации.
Комплекты для дооснащения наружных настенных светильников с полной отсечкой . Комплекты интегрированного типа, заменяющие все отражатели и оптические системы существующих светильников. Неввинчиваемые «лампы», предназначенные для замены HID. Например, нажмите зеленую кнопку информации.
Комплекты дооснащения светильников для гаражей .Комплекты интегрированного типа, заменяющие все отражатели и оптические системы существующих светильников. Неввинчиваемые «лампы», предназначенные для замены HID. Например, нажмите зеленую кнопку информации.
Комплекты для модернизации светильников навеса топливного насоса . Комплекты интегрированного типа, заменяющие все отражатели и оптические системы существующих светильников. Неввинчиваемые «лампы», предназначенные для замены HID.Например, нажмите зеленую кнопку информации.
Комплекты для модернизации светильников 2×2, 1×4 и 2×4 для внешнего освещения внутренних коммерческих помещений . Модернизированные системы, которые заменяют все оптические системы существующего светильника и полностью объединяют заменяющий источник света, оптику и отражающую панель, при этом панель соединяется с передней частью корпуса светильника вдоль двух или более противоположных сторон и при установке полностью скрывает внутреннюю часть светильника. существующее жилье.В этих наборах для модернизации могут не использоваться существующие патроны для ламп или «штыревые» основания, а комплекты для модернизации, в которых есть открытые светодиоды, линзы трубчатого типа или компоненты стержневого типа, не подходят. Например, нажмите зеленую кнопку информации.
Комплекты дооснащения линейного типа для светильников 2×2, 1×4 и 2×4 для внешнего освещения внутренних коммерческих помещений . Комплекты для дооснащения трубчатой или полосовой формы для troffers.Продукты этой категории не заменяют оптические системы существующего светильника и оставляют основную форму существующего светильника нетронутой или открытой. В этих наборах для модернизации нельзя использовать существующие патроны для ламп или «штыревые» цоколи. Например, нажмите зеленую кнопку информации.
Комплекты для модернизации светильников прямого линейного освещения . Комплекты для дооснащения «ленточных» светильников и других типов линейных осветительных приборов.Не используйте существующие патроны для ламп или «штыревые» цоколи. Например, нажмите зеленую кнопку информации.
Комплекты для модернизации высотных светильников для коммерческих и промышленных зданий . Комплекты интегрированного типа, заменяющие все отражатели и оптические системы существующих светильников. Неввинчиваемые «лампы», предназначенные для замены HID. Например, нажмите зеленую кнопку информации.
Комплекты для модернизации светильников с малыми пролетами для коммерческих и промышленных зданий . Комплекты интегрированного типа, заменяющие все отражатели и оптические системы существующих светильников. Неввинчиваемые «лампы», предназначенные для замены HID. Например, нажмите зеленую кнопку информации.

Соответствующие критериям лампы для линейной замены Изображение предоставлено Focus on Energy ^®

Например, нажмите зеленую кнопку информации выше.
Изменения, вступающие в силу для приложений V5.1 (принято 1 июля 2020 г.):
В связи с отменой требований к испытаниям эталонного корпуса, линейные сменные лампы типа C с конфигурацией системы «1 лампа-1 внешняя» Драйвер будет указан в новом обозначении основного использования под названием « 1-ламповый внешний драйвер (UL тип C), лампы ». Кроме того, линейные сменные лампы Type-C T5HO с системной конфигурацией «2 лампы-1-внешний драйвер» будут перечислены в новом обозначении основного использования под названием « 2-ламповый внешний драйвер (UL тип C) Лампы » ( то есть, это основное использование будет вновь применимо к общему применению четырехфутовой линейной сменной лампы T5HO).Эти изменения можно увидеть в таблицах технических требований V5.1 .
Двухфутовые сменные линейные лампы T8. Светодиодные лампы предназначены для замены двухфутовых люминесцентных ламп Т8 или Т12. Эти светодиодные лампы должны иметь длину 24 дюйма и основание G13. В маркетинговых материалах должно быть указано, что они предназначены для замены люминесцентных ламп Т8 такой же длины. Продукты разной длины и разной длины не подпадают под действие этого общего приложения. Продукция, предназначенная для работы с магнитными балластами, не распространяется.
Трехфутовые сменные линейные лампы T8 . Светодиодные лампы предназначены для замены трехфутовых люминесцентных ламп Т8 или Т12. Эти светодиодные лампы должны иметь длину 36 дюймов и основание G13. В маркетинговых материалах должно быть указано, что они предназначены для замены люминесцентных ламп Т8 такой же длины. Продукты разной длины и разной длины не подпадают под действие этого общего приложения. Продукция, предназначенная для работы с магнитными балластами, не распространяется.
4-футовые сменные линейные лампы T8. Светодиодные лампы предназначены для замены 4-футовых люминесцентных ламп Т8 или Т12. Эти светодиодные лампы должны иметь длину 48 дюймов и основание G13. В маркетинговых материалах должно быть указано, что они предназначены для замены люминесцентных ламп Т8 такой же длины. Продукты разной длины и разной длины не подпадают под действие этого общего приложения. Продукция, предназначенная для работы с магнитными балластами, не распространяется.
4-футовые сменные линейные лампы T5. Светодиодные лампы предназначены для замены люминесцентных ламп T5 (примечание, не T5 High Output или T5HO).Эти светодиодные лампы должны иметь длину 46 дюймов и основание G5. В маркетинговых материалах должно быть указано, что они предназначены для замены люминесцентных ламп Т5 такой же длины. Продукция с разной длиной, цоколями или предназначенная для замены других типов люминесцентных ламп не подпадают под действие этого общего приложения.
T5HO Сменные четырехфутовые линейные лампы. Светодиодные лампы, предназначенные для замены люминесцентных ламп T5HO. Эти светодиодные лампы должны иметь длину 46 дюймов и основание G5.В маркетинговых материалах должно быть указано, что они предназначены для замены люминесцентных ламп T5HO такой же длины. Продукция с разной длиной, цоколями или предназначенная для замены других типов люминесцентных ламп не подпадают под действие этого общего приложения.
T8 Сменные восьмифутовые линейные лампы. Светодиодные лампы предназначены для замены 8-футовых люминесцентных ламп Т8 или Т12. Эти светодиодные лампы должны иметь длину 96 дюймов и использовать цоколь FA8. В маркетинговых материалах должно быть указано, что они предназначены для замены люминесцентных ламп Т8 такой же длины.Продукты разной длины и разной длины не подпадают под действие этого общего приложения. Продукция, предназначенная для работы с магнитными балластами, не распространяется. Допускается ли SSL T8 с высоким выходом? Что касается этого конкретного обозначения основного использования, DLC не зависит от того, как продукт продается, при условии соблюдения минимальных требований, включая базовый тип. Маркетинговые обозначения для HO не влияют на пригодность продукта, как это происходит с T5 PUD.
Запасные лампы с U-образным изгибом. Светодиодные лампы предназначены для замены люминесцентных ламп U-bend T8 или T12. В этих светодиодных лампах используется цоколь G13. В маркетинговых материалах должно быть указано, что они предназначены для замены люминесцентных ламп Т8 или Т12 той же формы. Товары на разных базах не принимаются. Например, нажмите зеленую кнопку информации.
Сменные линейные лампы (UL тип A). Двухфутовые, трехфутовые, четырехфутовые, восьмифутовые, восьмифутовые и U-образные светодиодные «лампы», предназначенные для замены двухфутовых, трехфутовых, четырехфутовых, восьмифутовых и восьмифутовых люминесцентных ламп. , соответственно.В продуктах с этим обозначением основного использования используются патроны для ламп для подключения к модернизируемому осветительному устройству, и они предназначены для замены люминесцентных ламп по принципу «подключи и работай». То есть продукты этой категории работают с использованием существующего люминесцентного балласта и не требуют механических или электрических изменений в приспособлении. Обратите внимание, что из-за соображений тестирования в настоящее время допускаются только продукты, которые работают с конкретным типом балласта. Запасные лампы, предназначенные для работы с использованием магнитных балластов или других типов электронных балластов, в настоящее время не принимаются.Также обратите внимание, что продукты, претендующие на замену ламп T12, не соответствуют критериям для основного использования типа A. (Более подробную информацию о требованиях к испытаниям см. В разделе «Требования к испытаниям и отчетности для линейных сменных ламп ».) Обратите внимание, что ссылка на тип UL взята из UL 1993, 4-е издание, 2012-12-04, раздел SA6.13.1.
Лампы с внутренним драйвером / линейным напряжением (UL тип B). Двухфутовые, трехфутовые, четырехфутовые, восьмифутовые, восьмифутовые и U-образные светодиодные «лампы», предназначенные для замены двухфутовых, трехфутовых, четырехфутовых, восьмифутовых и восьмифутовых люминесцентных ламп. , соответственно.В изделиях этой категории используются патроны для ламп для подключения к модернизируемой арматуре, но они не работают с существующим балластом люминесцентных ламп. Эти продукты требуют изменения проводки существующего светильника, чтобы обойти балласт и подать линейное напряжение непосредственно на патроны лампы. (Более подробную информацию о требованиях к испытаниям см. В разделе «Требования к испытаниям и отчетности для линейных сменных ламп ».) Обратите внимание, что ссылка на тип UL взята из UL 1993, 4-е издание, 2012-12-04, раздел SA6.13.1. ** ПРИМЕЧАНИЕ ** Лампы с внутренним приводом, которые могут работать с люминесцентным балластом или с линейным напряжением, будут обозначены в QPL как «Dual Mode». Продукция должна быть протестирована в наихудших условиях эксплуатации.
Лампы с внешним драйвером (UL тип C) . Двухфутовые, трехфутовые, четырехфутовые, восьмифутовые и U-образные светодиодные «лампы», предназначенные для замены двухфутовых, трехфутовых, четырехфутовых, восьмифутовых и люминесцентных ламп с U-образным изгибом. соответственно. В изделиях этой категории используются патроны для ламп для подключения к модернизируемому светильнику, они не работают с использованием существующего люминесцентного балласта и требуют перемонтажа существующего светильника для замены балласта на внешний драйвер.Затем патроны лампы подключаются для получения только низковольтного электричества, которое подается этим внешним драйвером. (Более подробную информацию о требованиях к испытаниям см. В разделе «Требования к испытаниям и отчетности для линейных сменных ламп ».) Обратите внимание, что ссылка на тип UL взята из UL 1993, 4-е издание, 2012-12-04, раздел SA6.13.1.
Двухрежимный внутренний драйвер (UL тип A и тип B). Двухфутовые, трехфутовые, четырехфутовые, восьмифутовые, восьмифутовые и U-образные светодиодные «лампы», предназначенные для замены двухфутовых, трехфутовых, четырехфутовых, восьмифутовых и восьмифутовых люминесцентных ламп. , соответственно.Продукты этой категории работают с использованием существующего люминесцентного балласта, а также могут работать с сетевым напряжением, если прибор перемонтирован для обхода балласта. Эти изделия подключаются к светильнику с помощью стандартных штыревых соединений с патронами. Обратите внимание, что из-за соображений тестирования в настоящее время допускаются только продукты, которые работают с конкретным типом балласта. Пожалуйста, см. Требования к тестированию для получения более подробной информации. Запасные лампы, предназначенные для работы с использованием магнитных балластов или других типов электронных балластов, в настоящее время не принимаются.Также обратите внимание, что продукты, претендующие на замену ламп T12, не соответствуют критериям для основного использования в двухрежимном режиме. Обратите внимание, что ссылка на тип UL взята из UL 1993, 4-е издание, 2012-12-04, раздел SA6.13.1.

Соответствующие критериям Mogul (E39 и E40) Запасные лампы с винтовым основанием Изображение предоставлено Focus on Energy ^®

Например, нажмите зеленую кнопку информации выше.
Mogul для замены винтовых цоколей HID лампам для уличных светильников на опоре / кронштейне и проезжей части (внутренний драйвер / тип B) . Сменные светодиодные лампы для HID-ламп, которые требуют обхода существующего балласта HID и подключения держателя лампы к линии напряжения, используются в уличных светильниках на опорах / кронштейнах и дорожных светильниках. Допускаются только продукты на базе магната (E39 и E40). Лампы считаются аттестованными только для тех областей применения, в которых они перечислены.
Mogul для замены винтовых цоколей для ламп HID для наружных настенных светильников с полной отсечкой (внутренний драйвер / тип B) .Сменные светодиодные лампы для HID-ламп, которые требуют обхода существующего балласта HID и подключения держателя лампы к сетевому напряжению, используются в уличных настенных светильниках. Допускаются только продукты на базе магната (E39 и E40). Лампы считаются аттестованными только для тех областей применения, в которых они перечислены.
Mogul Замены винтовых цоколей для ламп HID для наружных декоративных светильников (внутренний драйвер / тип B) . Светодиодные сменные лампы для HID-ламп, которые требуют обхода существующего HID-балласта и подключения к патрону линейного напряжения, используются в наружных декоративных светильниках.Допускаются только продукты на базе магната (E39 и E40). Лампы считаются аттестованными только для тех областей применения, в которых они перечислены.
Mogul Замены винтовых цоколей для светильников HID для светильников для гаражей (внутренний драйвер / тип B) . Сменные светодиодные лампы для HID-ламп, которые требуют обхода существующего HID-балласта и подключения держателя лампы к сети, используются в светильниках для гаражей. Допускаются только продукты на базе магната (E39 и E40). Лампы считаются квалифицированными только для тех конечных целей, для которых они указаны.
Mogul Замены винтовых цоколей для ламп HID для светильников с крышкой топливного насоса (внутренний привод / тип B) . Сменные светодиодные лампы для HID-ламп, которые требуют обхода существующего балласта HID и подключения держателя лампы к сети, используемой в светильниках кожуха топливного насоса. Допускаются только продукты на базе магната (E39 и E40). Лампы считаются аттестованными только для тех областей применения, в которых они перечислены.
Mogul для замены винтовых цоколей ламп HID для высотных светильников (внутренний драйвер / тип B) .Светодиодные сменные лампы для HID-ламп, которые требуют обхода существующего HID-балласта и подключения держателя лампы к сети, используемой в многоярусных светильниках. Допускаются только продукты на базе магната (E39 и E40). Лампы считаются аттестованными только для тех областей применения, в которых они перечислены.
Mogul Замены винтовых цоколей для ламп HID для светильников с малыми пролетами (внутренний драйвер / тип B) . Светодиодные сменные лампы для HID-ламп, которые требуют обхода существующего балласта HID и подключения держателя лампы к сети, используемой в светильниках с малыми пролетами.Допускаются только продукты на базе магната (E39 и E40). Лампы считаются аттестованными только для тех областей применения, в которых они перечислены.
Mogul для замены винтовых цоколей для светильников HID для уличных светильников на опоре / кронштейне и проезжей части (внешний привод / тип C) . Сменные светодиодные лампы для HID-ламп, которые требуют замены существующего балласта HID на внешний светодиодный драйвер (патрон лампы не подключен к сетевому напряжению), используемые в уличных светильниках на опоре / кронштейне и дорожных светильниках.Допускаются только продукты на базе магната (E39 и E40). Лампы считаются аттестованными только для тех областей применения, в которых они перечислены.
Mogul Замена винтовой цоколя для ламп HID для наружных настенных светильников с полной отсечкой (внешний драйвер / тип C) . Сменные светодиодные лампы для HID ламп, которые требуют замены существующего балласта HID на внешний светодиодный драйвер (патрон лампы не подключен к сетевому напряжению), используемые в настенных светильниках для наружного освещения. Допускаются только продукты на базе магната (E39 и E40).Лампы считаются аттестованными только для тех областей применения, в которых они перечислены.
Mogul Замены винтовых цоколей для ламп HID для наружных декоративных светильников (внешний драйвер / тип C) . Светодиодные сменные лампы для HID-ламп, которые требуют замены существующего HID-балласта на внешний светодиодный драйвер (патрон лампы не подключен к сетевому напряжению), используемые в наружных декоративных светильниках. Допускаются только продукты на базе магната (E39 и E40). Лампы считаются квалифицированными только для тех конечных целей, для которых они указаны.
Mogul Сменные винтовые цоколи для светильников HID для светильников для гаражей (внешний драйвер / тип C) . Светодиодные сменные лампы для HID-ламп, которые требуют замены существующего HID-балласта на внешний светодиодный драйвер (патрон лампы не подключен к сети), используемые в светильниках для гаражей. Допускаются только продукты на базе магната (E39 и E40). Лампы считаются аттестованными только для тех областей применения, в которых они перечислены.
Mogul Замены винтовых цоколей для ламп HID для светильников с крышкой топливного насоса (внешний привод / тип C) .Сменные светодиодные лампы для HID-ламп, которые требуют замены существующего балласта HID на внешний светодиодный драйвер (к патрону лампы не подключено сетевое напряжение), используемые в светильниках навеса топливного насоса. Допускаются только продукты на базе магната (E39 и E40). Лампы считаются аттестованными только для тех областей применения, в которых они перечислены.
Mogul для замены винтовых цоколей ламп HID для высотных светильников (внешний драйвер / тип C) . Светодиодные сменные лампы для HID-ламп, которые требуют замены существующего HID-балласта на внешний светодиодный драйвер (патрон лампы не подключен к линейному напряжению), используемый в светильниках с высокими пролетами.Допускаются только продукты на базе магната (E39 и E40). Лампы считаются аттестованными только для тех областей применения, в которых они перечислены.
Mogul для замены винтовых цоколей ламп HID для светильников с малыми пролетами (внешний драйвер / тип C) . Сменные светодиодные лампы для HID-ламп, которые требуют замены существующего HID-балласта на внешний светодиодный драйвер (патрон лампы не подключен к сети), используемый в светильниках с малыми пролетами. Допускаются только продукты на базе магната (E39 и E40). Лампы считаются квалифицированными только для тех конечных целей, для которых они указаны.
Соответствующие критериям Четыре сменных лампы со штыревым цоколем для КЛЛ Изображение предоставлено Focus on Energy ^®

Например, нажмите зеленую кнопку информации выше.
Четыре сменные лампы со штыревым цоколем для КЛЛ (UL тип A). Светодиодные лампы с цоколем G24q и GX24q и цоколь 2G11 размером более или равным двадцати дюймам, предназначенные для замены компактных люминесцентных ламп (КЛЛ).В настоящее время лампы G24q / GX24q и 2G11 UL типа A (спроектированные для работы с использованием существующего балласта CFL) и 2G11 UL типа B (спроектированные для работы от постоянного сетевого напряжения), 2G11 UL типа C (спроектированные для работы с использованием не -интегральный драйвер) и двухрежимный режим 2G11 UL (разработанный для работы с использованием существующего балласта CFL или постоянного сетевого напряжения). Лампы G24q или GX24q UL типа B и лампы UL типа C, а также изделия с другими цоколями (включая изделия с 2 штырьками) не допускаются.В настоящее время допускаются только продукты, которые могут работать с конкретным типом балласта. Пожалуйста, см. Требования к тестированию для получения более подробной информации. Запасные лампы, предназначенные для работы с использованием магнитных балластов или других типов электронных балластов, в настоящее время не принимаются.

Соответствующие критериям «специальности» Обозначения основного использования
Обозначение «Speciality» было разработано в качестве дополнительного инструмента для DLC и его программ-членов, чтобы использовать их при поиске высококачественных, энергосберегающих светодиодных светильников в коммерческих и промышленных приложениях для определенных нишевых приложений, для которых DLC еще не разработан. конкретное обозначение основного использования.
Аттестация продукта с использованием этого обозначения основного использования является подтверждением правил программы и подтверждением того, что заявитель соглашается соблюдать решения программы. Продукты со специальным обозначением не подходят для классификации DLC Premium.
Подробнее о специальных продуктах

Участвующие товары с возможностью настройки цвета
Два типа продуктов могут быть внесены в список как Color-Tunable; Белые настраиваемые товары и товары с затемнением.
Если у продукта есть какие-либо функции, которые позволяют ему активно изменять цвет (например, CCT) излучаемого света, он должен быть представлен в соответствии с требованиями для продуктов с настраиваемым цветом. Сюда входят продукты с небольшим набором настроек цветовой температуры, контролируемых с помощью таких механизмов, как микропереключатели, устанавливаемые у дистрибьютора или установщиком. Как правило, такие продукты считаются настраиваемыми по цвету, и заявки должны подаваться в соответствии с требованиями по настройке цвета.Такие продукты могут быть представлены как не настраиваемые по цвету, если продукты не продаются как продукты с настраиваемым цветом, а механизм регулировки цветовой температуры физически заблокирован на месте с помощью крышки или другого механического ограничения.
Продукты с настройкой белого:

Продукты с настройкой белого имеют управляющий сигнал, специально предназначенный для регулировки CCT при поддержании номинально постоянного светового потока. Эти продукты могут включать в себя второй независимый регулятор затемнения. Продукты с настройкой белого включают в себя как «бело-белые» продукты, которые объединяют выход 2 основных светодиодов, так и продукты с 3 или более белыми и / или RGB-светодиодами, при условии, что они излучают только белый свет, как описано выше, в ответ на их управляющий сигнал.
Продукты с белой настройкой не могут быть поданы в качестве заявок на один продукт. Как отдельные продукты, так и семейства продуктов должны подать заявку на групповое семейство и соответствовать всем требованиям для участия в семейной группе . Для целей настройки цвета существующие требования DLC о том, что семейство должно содержать «стандартизированный набор светодиодных пакетов / модулей / массивов» и должно демонстрировать масштабируемость или модульность с использованием «любых других применимых функций», также применимы к семействам White-Tunable. в том, что они должны иметь идентичные наборы микросхем и модульные группы наборов микросхем, что приводит к одинаковому технологическому подходу к цветному выводу.
Требования DLC гласят, что продукты в пределах семейной группы продуктов с настройкой белого должны иметь одинаковые типы светодиодов и идентичный технологический подход к выводам цвета. Это предназначено для включения ограничения на то, что все продукты в семейной группе имеют один и тот же настраиваемый диапазон. Поэтому, например, если одна версия продукта может настраиваться от 2700-5000K, а другая версия может настраиваться от 2200-6500K, они должны быть представлены в отдельных приложениях с независимым тестированием.
Продукты с настройкой белого цвета
должны соответствовать техническим требованиям DLC при всех значениях сигнала управления цветом для общего применения (-ей) и основного (-ых) использования (-ей), для которых они представлены, за исключением CCT. Это включает в себя минимальный световой поток, эффективность, CRI, поддержание светового потока, THD, коэффициент мощности и требования к критериям зонального распределения / интервала.
Продукты
с настройкой белого должны быть способны излучать свет при CCT в соответствии с существующими максимальными пределами CCT для продуктов, отвечающих требованиям DLC.
Нет ограничений по цветовой температуре в отношении функции настройки цвета для стандартного списка продуктов в QPL. Однако существующие технические требования, относящиеся к конкретному типу продукта, должны быть соблюдены. Например, товары для наружного применения не ограничены диапазоном цветовой температуры, но должны обеспечивать светоотдачу при ≤ 5700K (в соответствии с номинальными описаниями биннинга ANSI). Пожалуйста, ознакомьтесь с техническими требованиями для получения информации о цветовой температуре, относящейся к общему применению и назначению основного использования, в соответствии с которым будет применяться продукт.
Продукты
с настройкой белого МОГУТ быть классифицированы как DLC Premium, если они соответствуют всем требованиям классификации DLC Premium (кроме CCT) при всех значениях настроек управления цветом. Может потребоваться дополнительная документация.
Продукты
с настраиваемой белой настройкой могут также иметь характеристики светового потока, регулируемые в полевых условиях, и в этом случае они также подпадают под требования к тестированию и отчетности продукта с настраиваемой настройкой в полевых условиях . Если продукты обладают обеими характеристиками, они должны соответствовать требованиям к тестированию продуктов и отчетности как с настраиваемым белым, так и с настраиваемым в полевых условиях.

Тепло-затемняющие устройства:

Продукты с теплым затемнением имеют один вход, который управляет как цветовой температурой, так и световым потоком, одновременно понижая значения обоих, чаще всего для имитации изменения цветовой температуры при затемнении лампами накаливания. Продукты, которым требуется внешняя система управления для согласования цветовой температуры затемнения и обогрева, не допускаются.
Продукты с тепловым затемнением должны соответствовать всем техническим требованиям DLC , включая CCT, для общего применения и основного использования, для которых они представлены, при измерении при максимальной мощности продукта.Требования включают минимальный световой поток, эффективность, CRI, CCT, поддержание светового потока, THD, коэффициент мощности и требования к критериям зонального распределения / интервала.
Продукты
Warm-Dimming не должны соответствовать техническим требованиям DLC при других настройках управления входом, то есть когда они затемняются ниже полной мощности.
Продукты
Warm-Dimming МОГУТ быть классифицированы как DLC Premium, если они соответствуют всем требованиям классификации DLC Premium при максимальной настройке управления входом.
Продукты
с теплым затемнением могут также иметь регулируемый световой поток в соответствии с требованиями к тестированию и отчетности продуктов с регулируемым полем , и, таким образом, они могут быть указаны под обоими.Если продукты обладают обеими характеристиками, они должны соответствовать обоим наборам требований.

Соответствующие требованиям товары с регулируемой яркостью и полем

Диммируемые продукты:

Продукты с регулируемой светоотдачей:
Регулируемая светоотдача определяется как тип затемнения, при котором продукты могут быть отрегулированы для уменьшения или увеличения светового потока и мощности по сравнению с настройками по умолчанию.Настройка по умолчанию определяется как настройка, при которой продукт выходит из производства и поставляется без корректировки светового потока. Настраиваемая на месте уставка фиксируется производителем, дистрибьютором, установщиком или агентом по вводу в эксплуатацию до или во время установки или ввода в эксплуатацию, посредством управления, которое делается дискретным для этой цели с помощью запатентованного процесса или отдельного управления (т.

как починить своими руками, почему не горит часть ленты, как заменить отдельные перегоревшие светодиоды > Свет и светильники

КАК ЗАМЕНИТЬ СВЕТОДИОДНУЮ ЛЕНТУ В ПОТОЛОЧНОМ СВЕТИЛЬНИКЕ видео онлайн

Монтаж и установка светодиодной ленты своими руками

Способы подключения светодиодной ленты к источнику питания

Подключение питания с помощью LED коннектора

Подключение питания способом пайки припоем

Как резать и соединять отрезки светодиодной ленты

Как резать светодиодную ленту

Как сращивать светодиодную ленту

Сращивание светодиодной ленты пайкой без проводов

Сращивание светодиодной ленты с помощью проводов пайкой

Как подключить светодиодную ленту

Схема подключения монохромной LED ленты к блоку питания

Схема параллельного подключения отрезков LED лент

Как подключить светодиодную ленту

Как принудительно включить источник питания компьютера

Как подключить LED ленту 12 В к блоку питания компьютера

Как подключить LED ленту 24 В к блоку питания компьютера

О сечении проводов блока питания

Как подключить светодиодную RGB ленту к контроллеру

Рекомендации по размещению оборудования и монтажу LED ленты

3 крутых светильника из светодиодной ленты своими руками.

Замена люминесцентных ламп на светодиодные ленты

Установка подсветки — цена и виды работ.

Когда светодиодным лентам и светодиодному «неону» нет альтернативы?

Освещение ниш

Мебельная подсветка

«Светящийся» потолок

Закарнизная подсветка

Фризовая подсветка

Декоративная подсветка в ванной

Неоновые вывески своими руками

Светодиодный фонарь Altair Lighting: замена драйвера светодиода

Разбираем светодиодный светильник

Замена драйвера светодиода

Замена драйвера в вашем светодиодном фонаре Altair Lighting

Как водитель может так плохо себя вести?

и светодиодная лента: внутренняя, внешняя и RGB

Светодиодные ленты и ленты

Keystone Technologies — легкий доступ к свету

Glamox выпускает светодиодную замену популярному светильнику Max

Все, что вам нужно знать о светодиодных лампах

Соответствие продукта требованиям / Обозначения основного использования — DesignLights Consortium

Соответствие продукта требованиям / Обозначения основного использования

Перейти к:

alexxlab

Зернистый стул у новорожденного: причины и что делать

Смешанное вскармливание новорожденных: как правильно организовать

Простуда у новорожденных: симптомы, причины и методы лечения

Сколько должен набрать новорожденный: нормы роста и веса по месяцам

Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу

Ортопедическая подушка для новорожденных: польза, виды и как сшить своими руками

Добавить комментарий Отменить ответ
